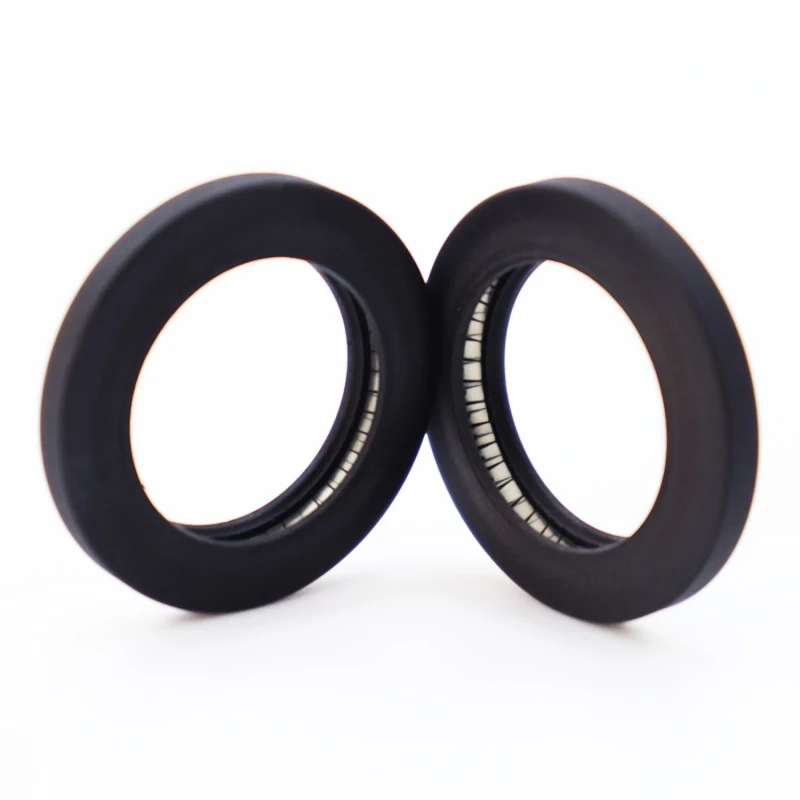

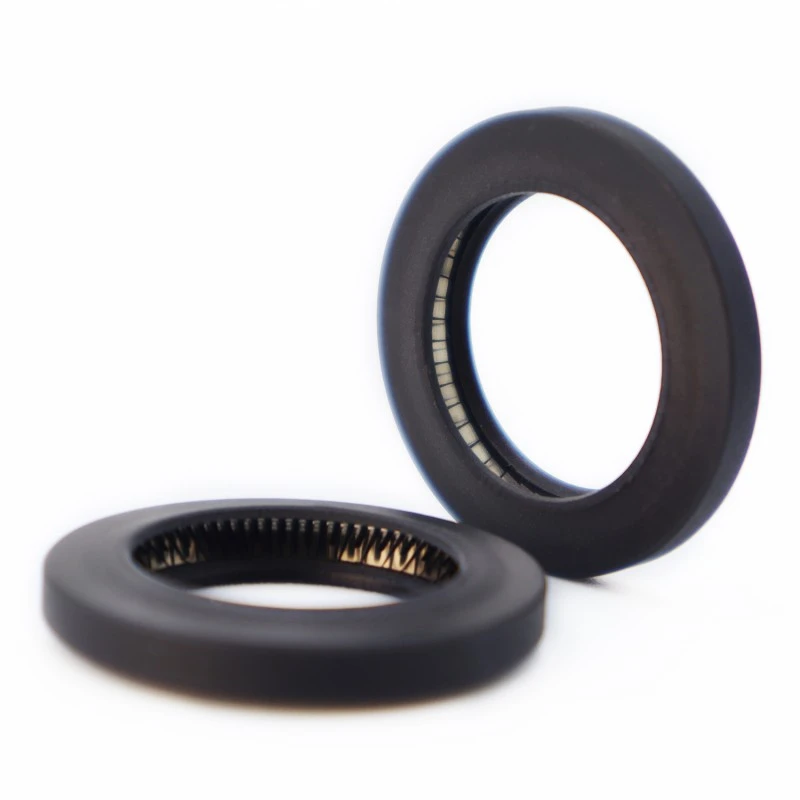

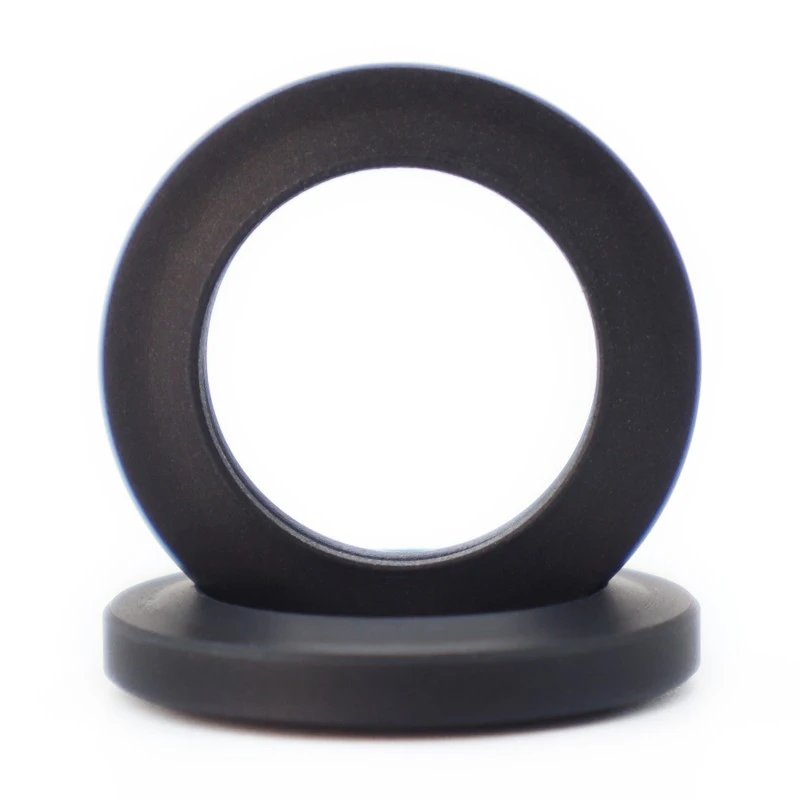

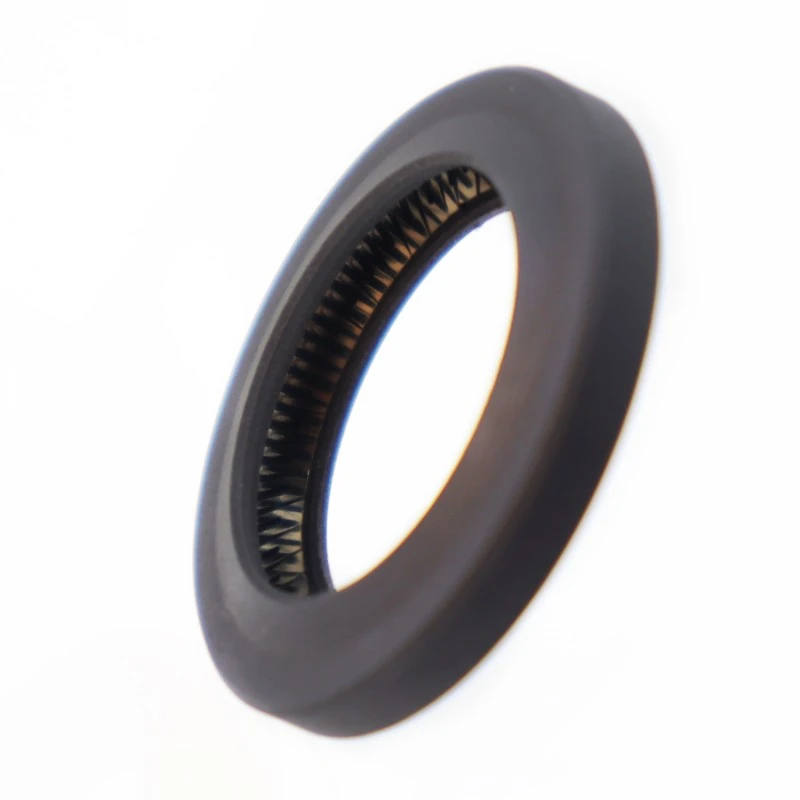

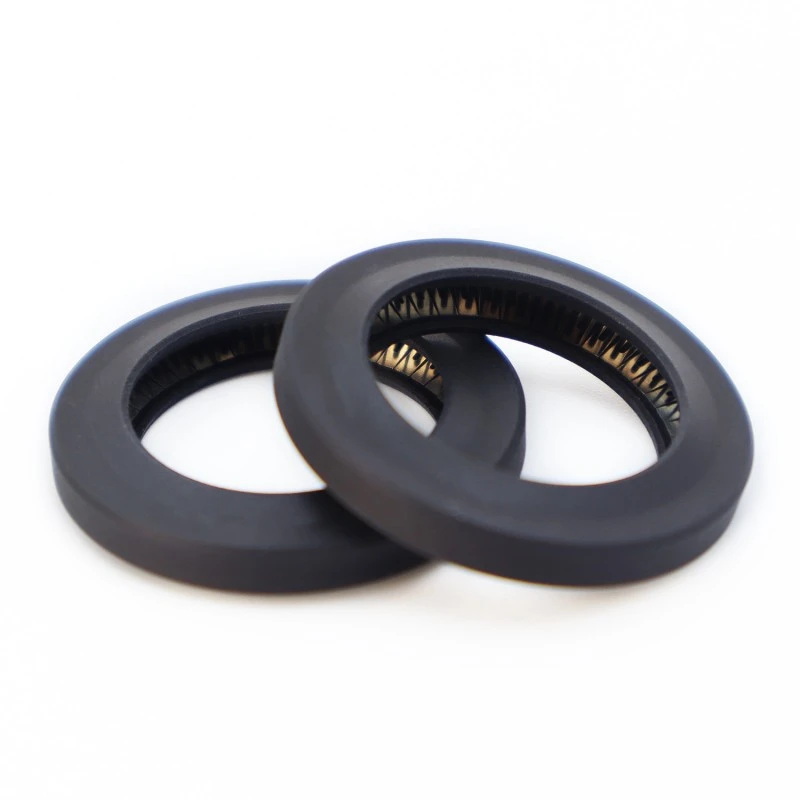

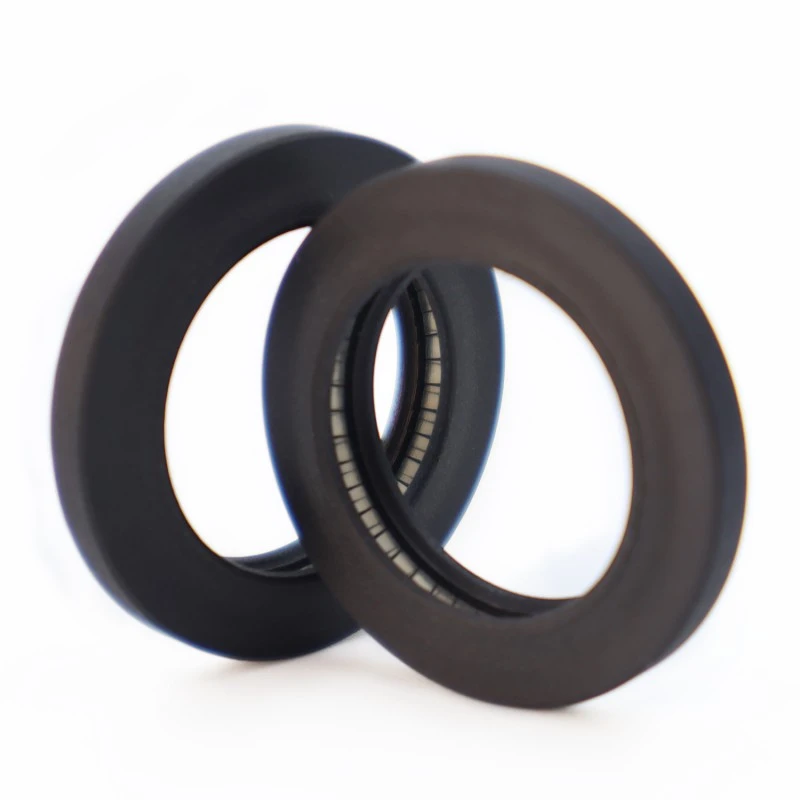

Le joint RC2876 est composé d'un ressort en acier inoxydable et d'un plastique haute performance. Le ressort en acier inoxydable peut être un ressort en forme de V ou en forme de O. Lors de l'utilisation du RC2876-B, le matériau élastomère approprié doit être sélectionné.
Conditions de fonctionnement applicables (les valeurs extrêmes ne doivent pas se produire simultanément)
|
Pression (MPa) |
Vitesse (m/s) |
Température (°C) |
Moyen |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Tous les liquides, produits chimiques et gaz |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Sélection des matériaux
1. Les matériaux des joints toriques fournis peuvent être sélectionnés parmi : Caoutchouc nitrile R01 (NBR), Caoutchouc fluoré R02 (FKM), etc.
2. Matériaux de bague d'étanchéité : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Les ressorts en acier inoxydable peuvent être sélectionnés parmi les ressorts en forme de O et les ressorts en forme de V.
Exemple de commande
RC2876-40-PTFE4+V : le diamètre extérieur de la rainure de pression intérieure est de 40, le matériau de la bague d'étanchéité est en PTFE4, le ressort est en forme de V.
RC2876-B-40-PTFE4+R02 : le diamètre extérieur de la rainure de pression intérieure est de 40, le matériau de la bague d'étanchéité est en PTFE4, le joint torique correspondant est en caoutchouc fluoré.
Remarque : Si une portée étendue est requise, veuillez utiliser le numéro de série.
Tableau des spécifications (toutes les spécifications dans la plage de paramètres sont disponibles)
|
Numéro de série |
Numéro de série |
Gamme standard DH11 |
Portée étendue DH11 |
Profondeur de rainure h-0,05 |
Largeur de rainure L+0,2 |
Coins arrondis Rmax |
|
RC2876-0 |
RC2876-B-0 |
10 ~ 13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14 ~ 24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
