La fonction des joints d'huile squelette résistants à la pression est généralement pour isoler les pièces qui ont besoin de lubrification des pièces de sortie des pièces de transmission pour éviter la fuite de l'huile de lubrification.

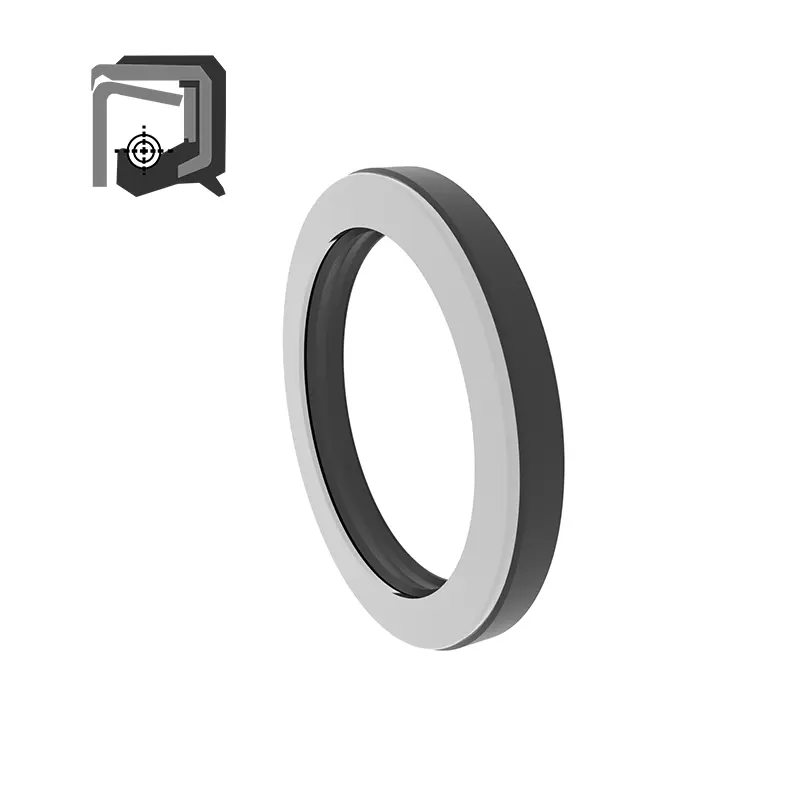

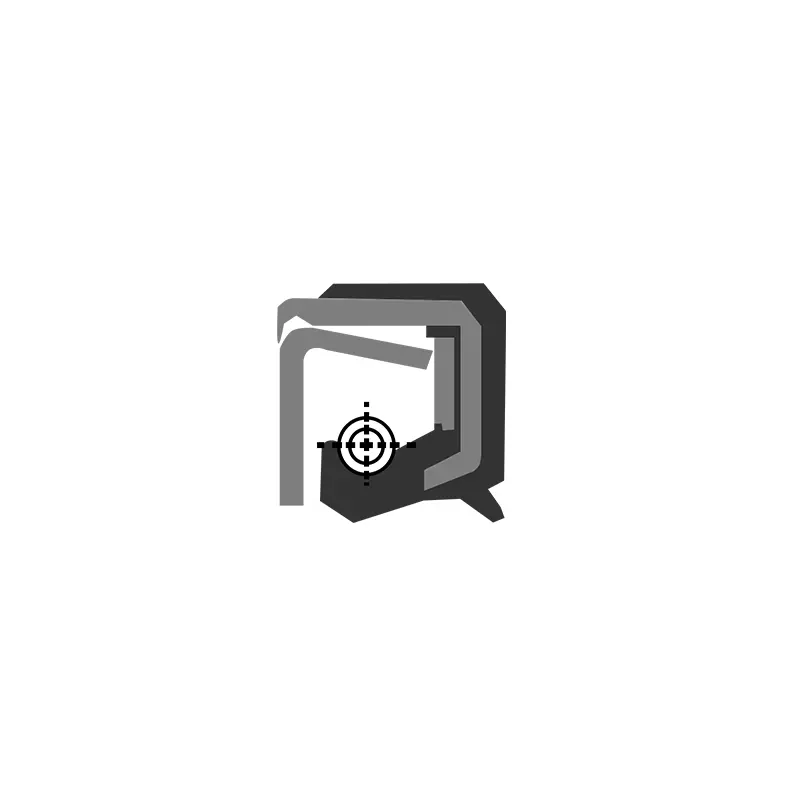

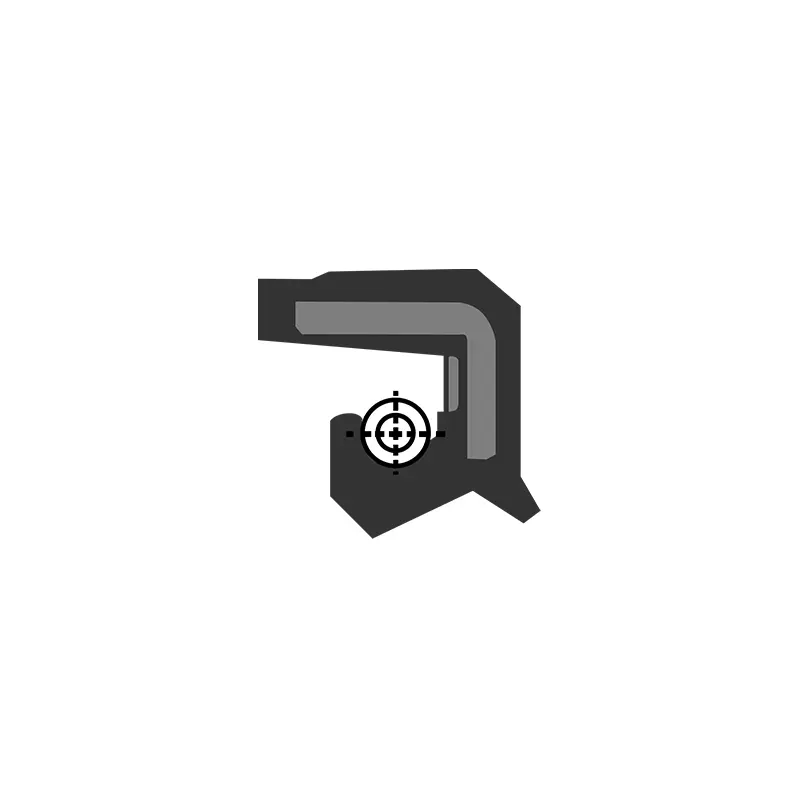

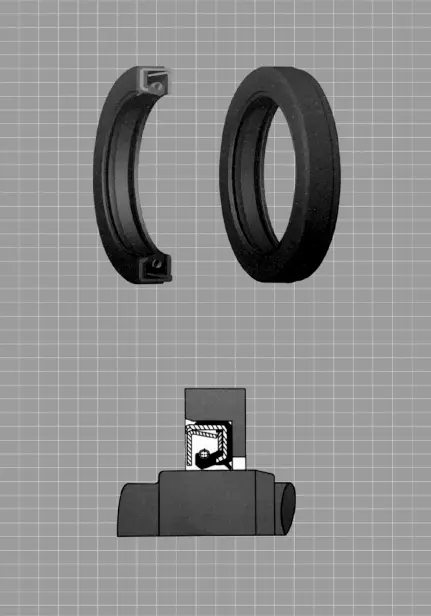

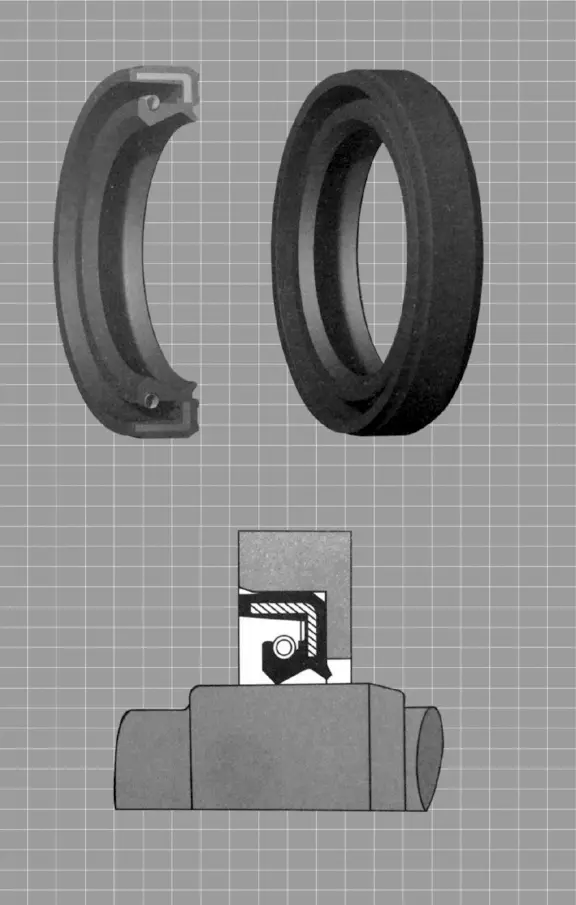

La structure des joints d'huile squelettique résistants à la pression se compose de trois parties: corps d'étanchéité, squelette renforçant et ressort de bobine auto-servante. Le corps d'étanchéité est divisé en fond, taille, tranchant et lèvre d'étanchéité selon différentes parties. Habituellement, le diamètre intérieur du joint d'huile du squelette à l'état libre est plus petit que le diamètre de l'arbre et a une certaine "quantité d'interférence". Par conséquent, après l'insertion du joint d'huile dans le siège du joint d'huile et l'arbre, la force élastique du bord de pointe du joint d'huile et la force de contraction du ressort de la bobine auto-servante produisent une force de serrage radiale sur l'arbre, obtenant ainsi le meilleur effet d'étanchéité. La conception globale de squelette résistant à la pression a une petite déformation des lèvres et est utilisée pour sceller les arbres rotatifs dans des situations de pression.
Caractéristiques et applications du produit:
Avantages du produit:
Triple Design structurel: le corps du phoque, le squelette renforcé et le printemps de la bobine auto-serpente fonctionnent ensemble pour fournir un excellent effet d'étanchéité.
Force de serrage radial: la force élastique de bord et la force de contraction du ressort produisent une force de serrage radiale sur l'arbre pour assurer les meilleures performances d'étanchéité.
Conception résistante à la pression: Le squelette global résistant à la pression rend la déformation des lèvres petite, ce qui convient aux occasions de scellage de l'arbre rotatif à haute pression.
Large applicabilité: les joints d'huile squelettique résistants à la pression conviennent à divers joints d'arbre rotatifs afin de prévenir efficacement la fuite d'huile de lubrification.
Scénarios d'application:
Joints d'arbre tournants: les joints d'huile squelettique résistants à la pression sont utilisés pour les arbres rotatifs dans des situations de pression pour éviter la fuite de lubrification de l'huile.
Équipement industriel: adapté aux pièces d'étanchéité qui nécessitent une lubrification, telles que les systèmes de transmission mécanique et les systèmes hydrauliques.

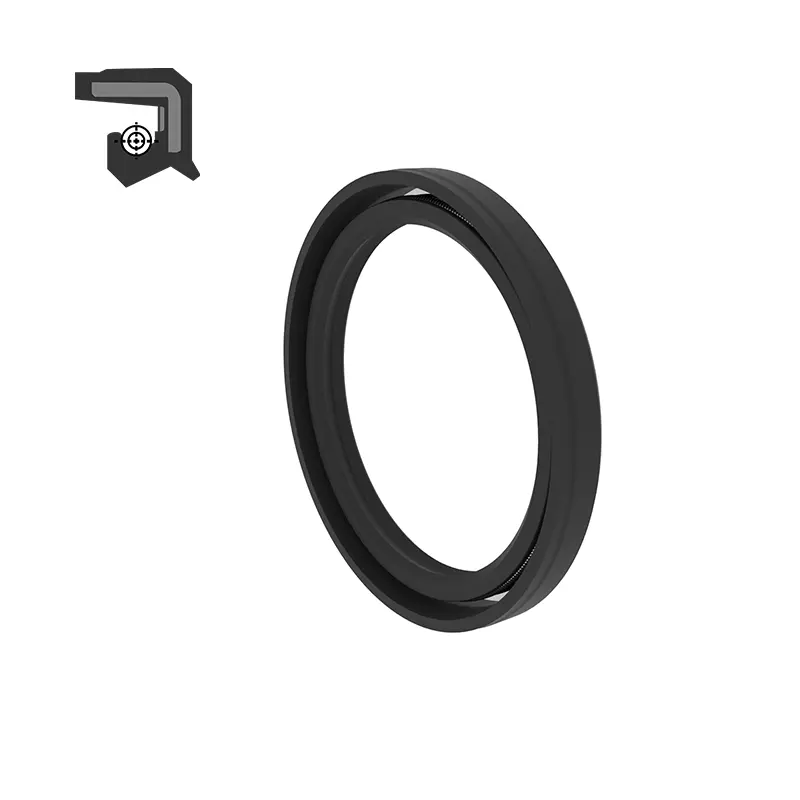

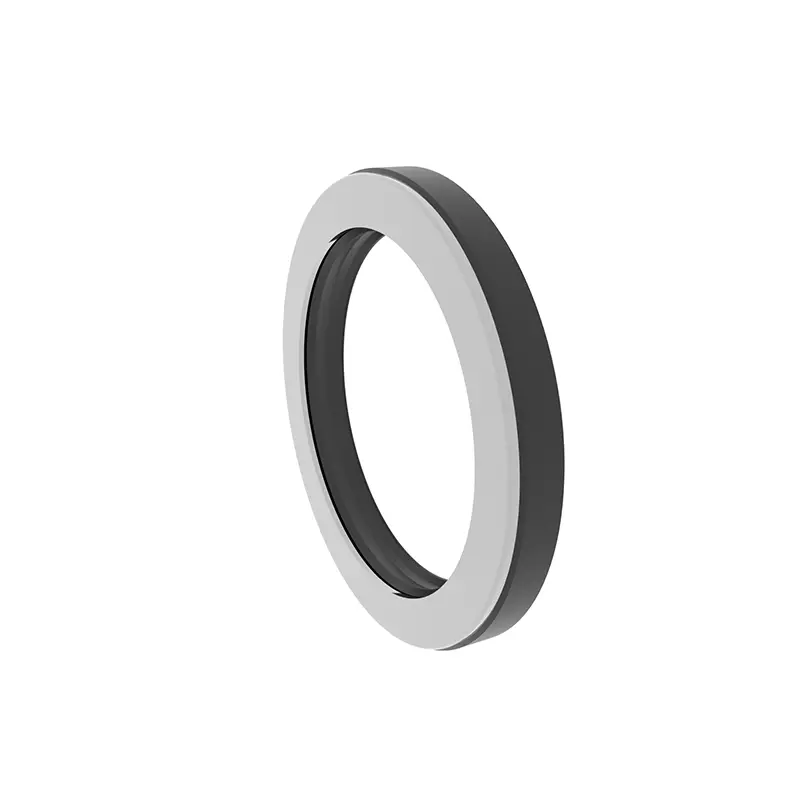

Joint d'huile squelette à haute pression RCTCV Double lèvre
Matériau: NBR Nitrile Rubber
Moyen: Huile hydraulique de base
Température de travail ℃: -25 à +100
Vitesse: -
Pression de travail: 0,3 MPA
Dureté matérielle: -

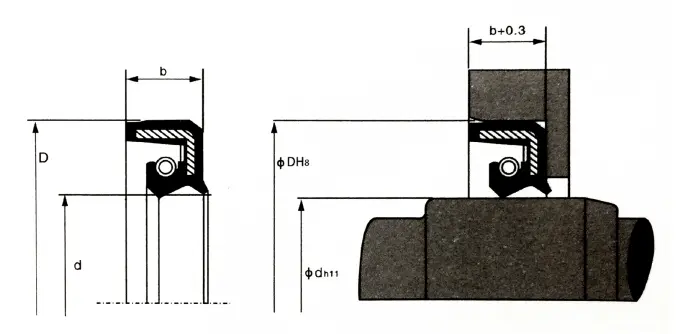

| Modèle | d | D | b | Modèle de commande |
|
Modèle | d | D | b | Modèle de commande |
| Rctcv | 7 | 20 | 7 | RCTCV-7 | Rctcv | 26 | 42 | 8 | RCTCV-26 | |
| Rctcv | 8 | 18 | 7 | RCTCV-8 | Rctcv | 27 | 47 | 11 | RCTCV-27 | |
| Rctcv | 8 | 22 | 7 | RCTCV-8A | Rctcv | 28 | 48 | 11 | RCTCV-28 | |
| Rctcv | 10 | 25 | 7 | RCTCV-10 | Rctcv | 30 | 42 | 7 | RCTCV-30 | |
| Rctcv | 12 | 25 | 7 | RCTCV-12 | Rctcv | 30 | 50 | 11 | RCTCV-30A | |
| Rctcv | 13 | 28 | 7 | RCTCV-13 | Rctcv | 32 | 52 | 11 | RCTCV-32 | |
| Rctcv | 14 | 28 | 7 | RCTCV-14 | Rctcv | 34 | 54 | 11 | RCTCV-34 | |
| Rctcv | 15 | 30 | 7 | RCTCV-15 | Rctcv | 35 | 55 | 11 | RCTCV-35 | |
| Rctcv | 16 | 30 | 7 | RCTCV-16 | Rctcv | 38 | 58 | 11 | RCTCV-38 | |
| Rctcv | 17 | 35 | 8 | RCTCV-17 | Rctcv | 40 | 62 | 11 | RCTCV-40 | |
| Rctcv | 18 | 35 | 8 | RCTCV-18 | Rctcv | 42 | 65 | 12 | RCTCV-42 | |
| Rctcv | 19 | 35 | 8 | RCTCV-19 | Rctcv | 45 | 68 | 12 | RCTCV-45 | |
| Rctcv | 20 | 32 | 8 | RCTCV-20 | Rctcv | 48 | 70 | 12 | RCTCV-48 | |
| Rctcv | 20 | 40 | 11 | RCTCV-20A | Rctcv | 50 | 72 | 12 | RCTCV-50 | |
| Rctcv | 22 | 35 | 8 | RCTCV-22 | Rctcv | 52 | 75 | 12 | RCTCV-52 | |
| Rctcv | 22 | 42 | 11 | RCTCV-22A | Rctcv | 55 | 78 | 12 | RCTCV-55 | |
| Rctcv | 23 | 42 | 11 | RCTCV-23 | Rctcv | 58 | 80 | 12 | RCTCV-58 | |
| Rctcv | 24 | 40 | 8 | RCTCV-24 | Rctcv | 60 | 82 | 12 | RCTCV-60 | |
| Rctcv | 25 | 40 | 8 | RCTCV-25 | Rctcv | 62 | 85 | 12 | RCTCV-62 | |
| Rctcv | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

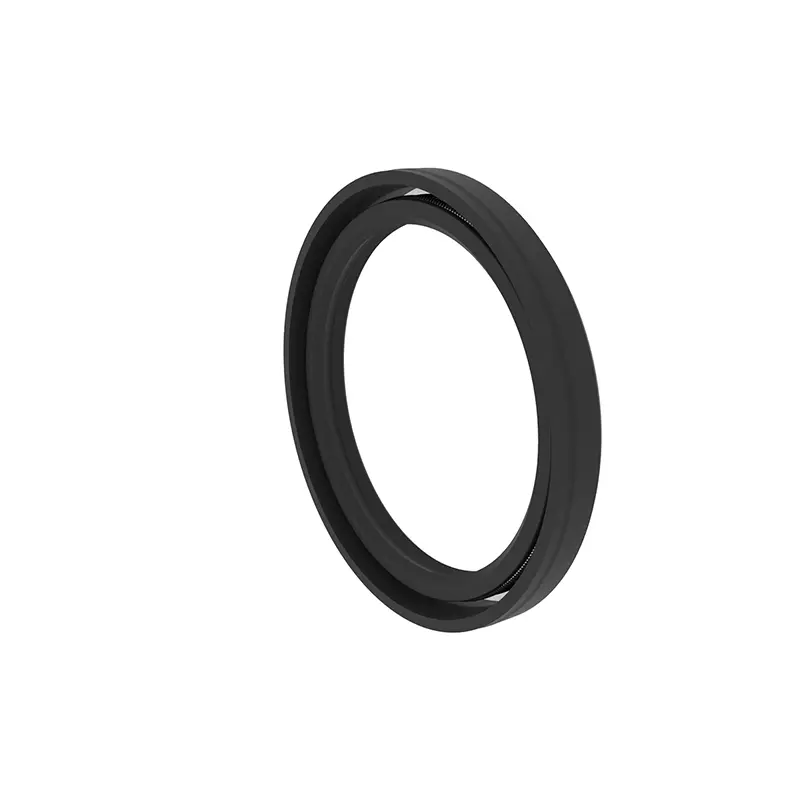

Présentation: conception globale de squelette résistant à la pression, déformation des petites lèvres, utilisée pour sceller les arbres rotatifs dans des situations exposées à la pression.
Matériau: NBR Nitrile Rubber
Moyen: huile hydraulique à base de pétrole
Température de travail ℃: -25 à +100
Vitesse: -
Pression de travail: 1MPA
Dureté matérielle: -

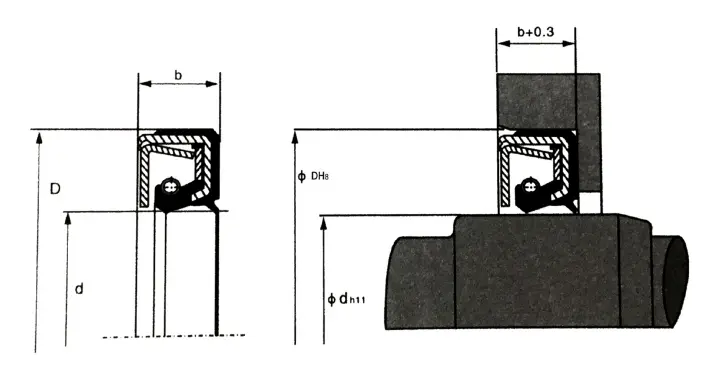

| Modèle | d | D | b | Modèle de commande |
|
Modèle | d | D | b | Modèle de commande |
| Rctcv | 25 | 45 | 11 | RCTCV-25 | Rctcv | 75 | 100 | 13 | RCTCV-75 | |
| Rctcv | 28 | 48 | 11 | RCTCV-28 | Rctcv | 80 | 105 | 13 | RCTCV-80 | |
| Rctcv | 30 | 50 | 11 | RCTCV-30 | Rctcv | 85 | 110 | 13 | RCTCV-85 | |
| Rctcv | 32 | 52 | 11 | RCTCV-32 | Rctcv | 90 | 115 | 13 | RCTCV-90 | |
| Rctcv | 34 | 54 | 11 | RCTCV-34 | Rctcv | 95 | 120 | 13 | RCTCV-95 | |
| Rctcv | 35 | 55 | 11 | RCTCV-35 | Rctcv | 100 | 125 | 13 | RCTCV-100 | |
| Rctcv | 38 | 58 | 11 | RCTCV-38 | Rctcv | 105 | 135 | 14 | RCTCV-105 | |
| Rctcv | 40 | 62 | 11 | RCTCV-40 | Rctcv | 110 | 140 | 14 | RCTCV-110 | |
| Rctcv | 42 | 65 | 12 | RCTCV-42 | Rctcv | 115 | 145 | 14 | RCTCV-115 | |
| Rctcv | 45 | 68 | 12 | RCTCV-45 | Rctcv | 120 | 150 | 14 | RCTCV-120 | |
| Rctcv | 48 | 70 | 12 | RCTCV-48 | Rctcv | 125 | 155 | 14 | RCTCV-125 | |
| Rctcv | 50 | 72 | 12 | RCTCV-50 | Rctcv | 130 | 160 | 14 | RCTCV-1330 | |
| Rctcv | 55 | 78 | 12 | RCTCV-55 | Rctcv | 140 | 170 | 14 | RCTCV-140 | |
| Rctcv | 60 | 82 | 12 | RCTCV-60 | Rctcv | 150 | 180 | 14 | RCTCV-150 | |
| Rctcv | 62 | 85 | 12 | RCTCV-62 | Rctcv | 170 | 200 | 16 | RCTCV-170 | |
| Rctcv | 65 | 90 | 13 | RCTCV-65 | Rctcv | 190 | 225 | 16 | RCTCV-190 | |
| Rctcv | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
