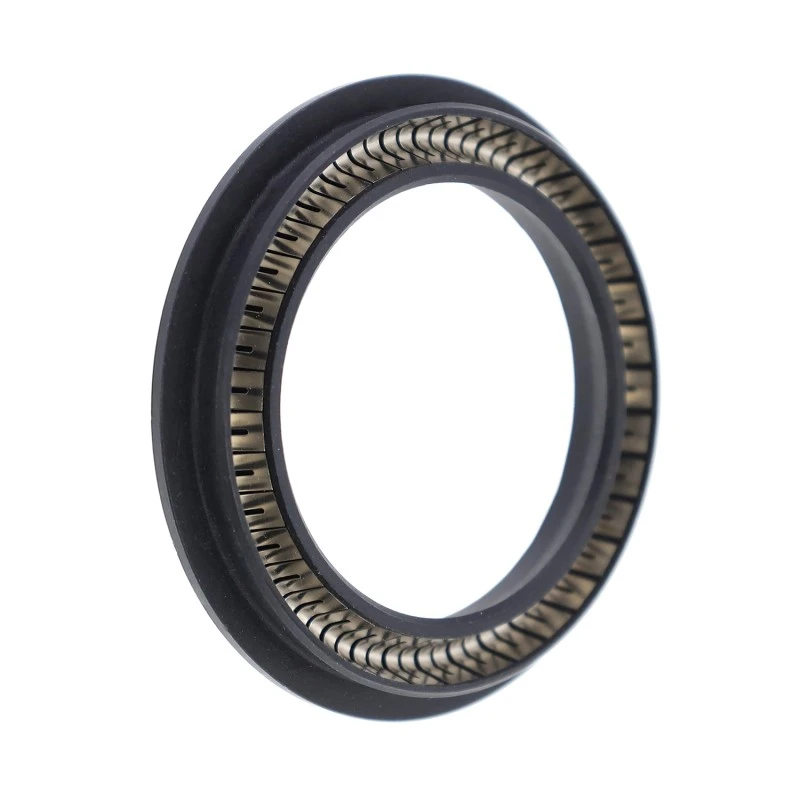

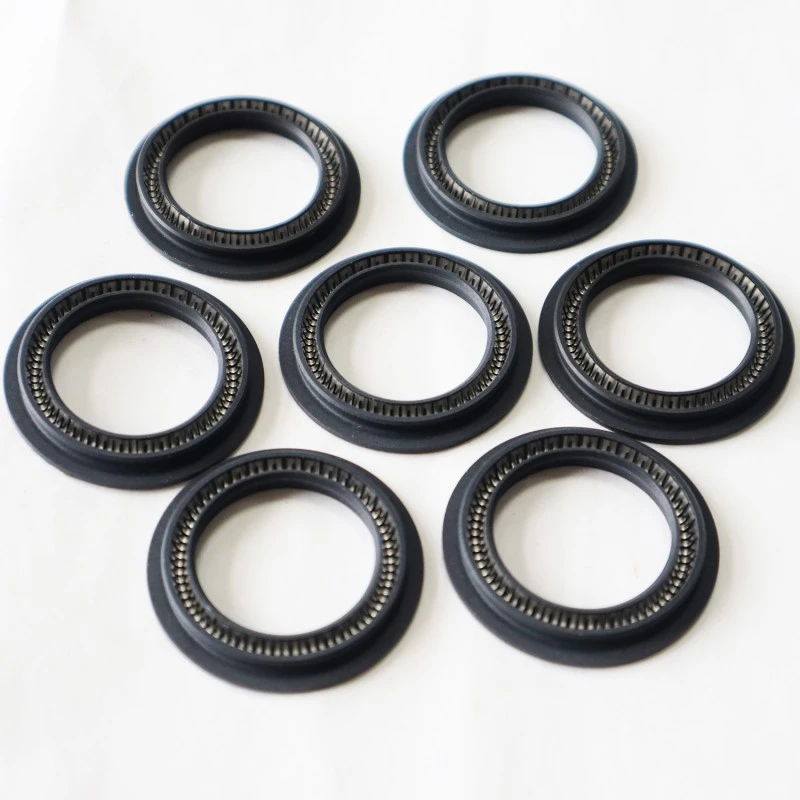

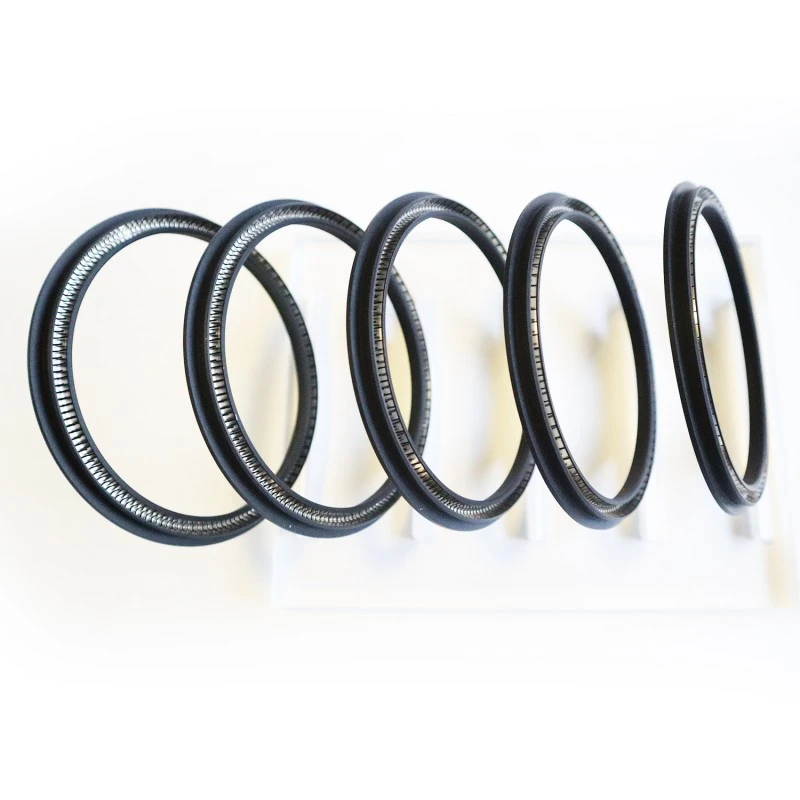

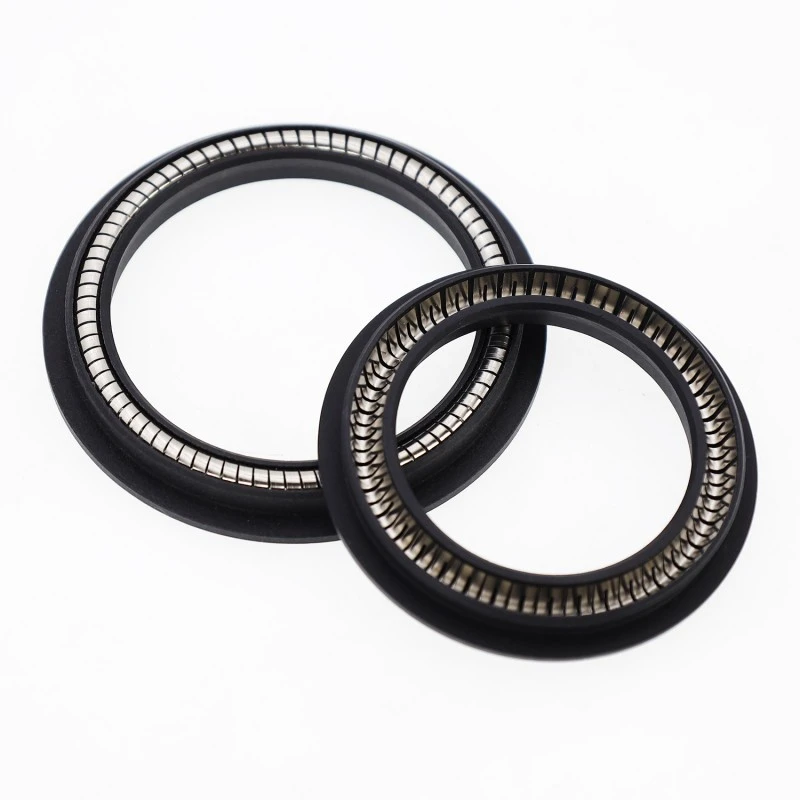

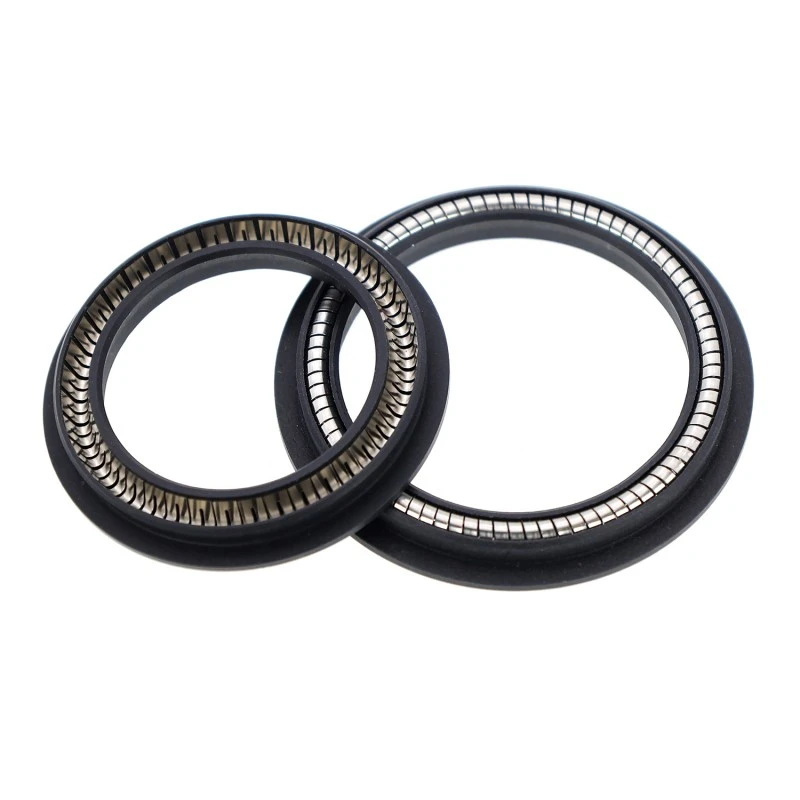

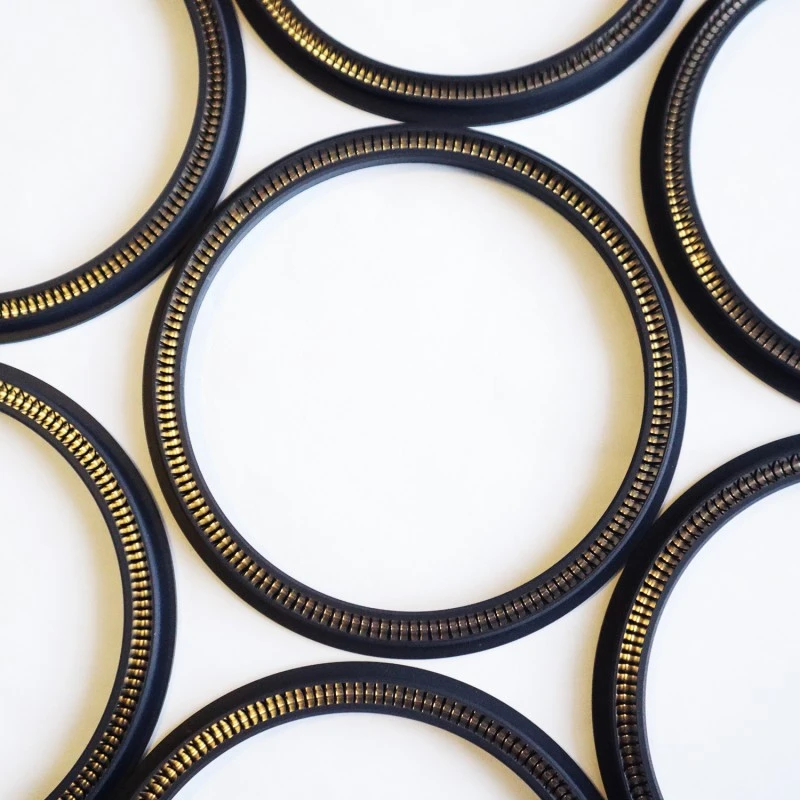

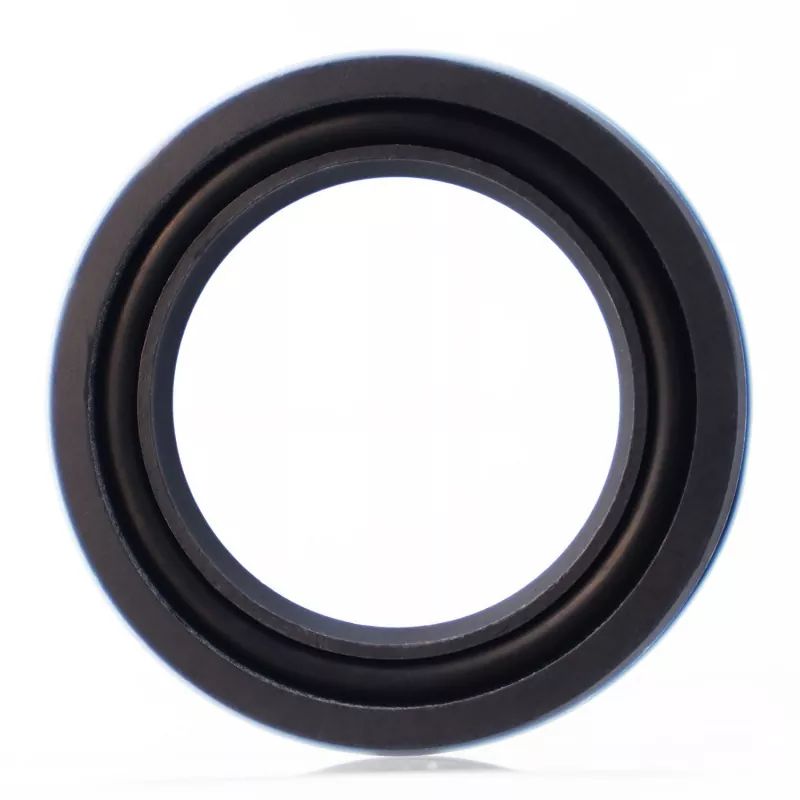

Les joints à ressort pour arbres rotatifs sont des joints à pression unidirectionnels hautes performances utilisés dans les applications d'arbres rotatifs. Le joint rotatif RC2055 est composé d'un ressort en acier inoxydable et d'un plastique haute performance. Lors de l'utilisation du RC2055-B et du RC2055-C, le matériau élastomère approprié doit être soigneusement sélectionné.
Conditions de fonctionnement applicables (les valeurs extrêmes ne doivent pas se produire simultanément)
|
Pression/MPa |
Température / °C |
Vitesse / m/s |
Moyen |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Presque tous les milieux liquides et gazeux |
|
-200~+250 |
-35~+250 |
<2 M/S |
<6 M/S |
<2 M/S |
||
Sélection des matériaux
1. Les matériaux de joints toriques disponibles incluent : le caoutchouc nitrile R01 (NBR), le caoutchouc fluoré R02 (FKM), etc.
2. Matériaux des bagues d'étanchéité : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Ressort en acier inoxydable : ressort en forme de V.
Contrôle du processus de production
La base de production moderne de RuiChen est équipée de machines de moulage par injection de haute précision, de machines de vulcanisation sous vide automatiques et d'équipements d'usinage de précision CNC. Pendant le processus de production, nous utilisons les méthodes SPC (Statistical Process Control) pour surveiller les paramètres clés du processus tels que la température, la pression et le temps en temps réel, garantissant ainsi que chaque produit moulé présente une cohérence et une stabilité élevées.
Pour les produits critiques, nous mettons en œuvre un système d'inspection à 100 %, plutôt qu'un échantillonnage aléatoire, afin de garantir que chaque sceau livré à nos clients est qualifié.
Exemple de commande
RC2055-40-PTFE4+V : diamètre de l'arbre 40, matériau de la bague d'étanchéité PTFE4, ressort en acier inoxydable en forme de V.
RC2055-B-40-PTFE4+R02 : diamètre de l'arbre 40, matériau de la bague d'étanchéité PTFE4, le joint torique correspondant est en caoutchouc fluoré.
RC2055-C-40-PTFE4+R02 : diamètre de l'arbre 40, matériau de la bague d'étanchéité PTFE4, le joint torique correspondant est en caoutchouc fluoré.

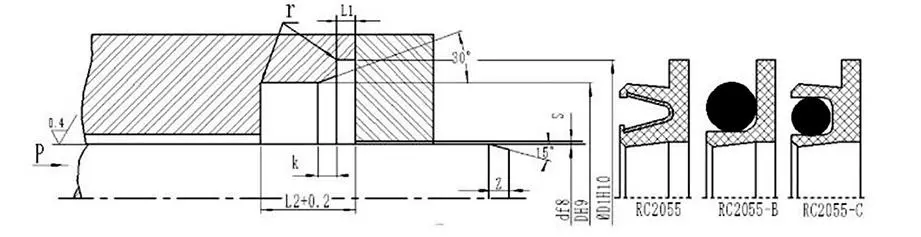

Tableau des spécifications (toutes les spécifications dans la plage de paramètres sont disponibles)
|
Plage de diamètre de tige d f8 |
Diamètre de rainure DH9 |
Diamètre de rainure D1H10 |
Profondeur des bords L1 |
Largeur de rainure L |
Importer le chanfrein k |
Dégagement radial Smax |
Longueur du chanfrein |
max |
|
|
10MPA |
20MPA |
||||||||
|
5 ~ 19,9 |
j+5 |
j+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20 ~ 39,9 |
j+7 |
j+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
j+10,5 |
j+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
j+14 |
j+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Remarque : Il est recommandé que la dureté de surface de l'arbre rotatif soit HRC ≥ 58.
Tableau des spécifications et des dimensions (Ce tableau s'applique aux RC2055-B et RC2055-C, qui ont les mêmes spécifications)
|
Modèle |
d |
D |
D1 |
L |
L1 |
|
Modèle |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Modèle |
d |
D |
D1 |
L |
L1 |
|
Modèle |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Remarque : Si les spécifications requises ne figurent pas dans ce tableau, veuillez contacter notre société. Nous pouvons fournir des produits jusqu'à 1600 mm.
