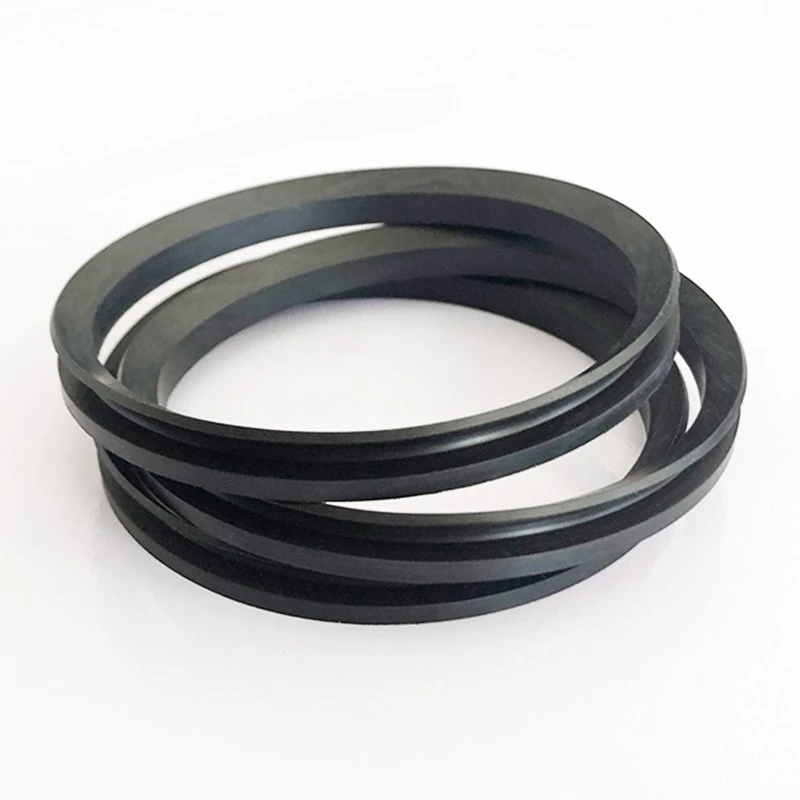

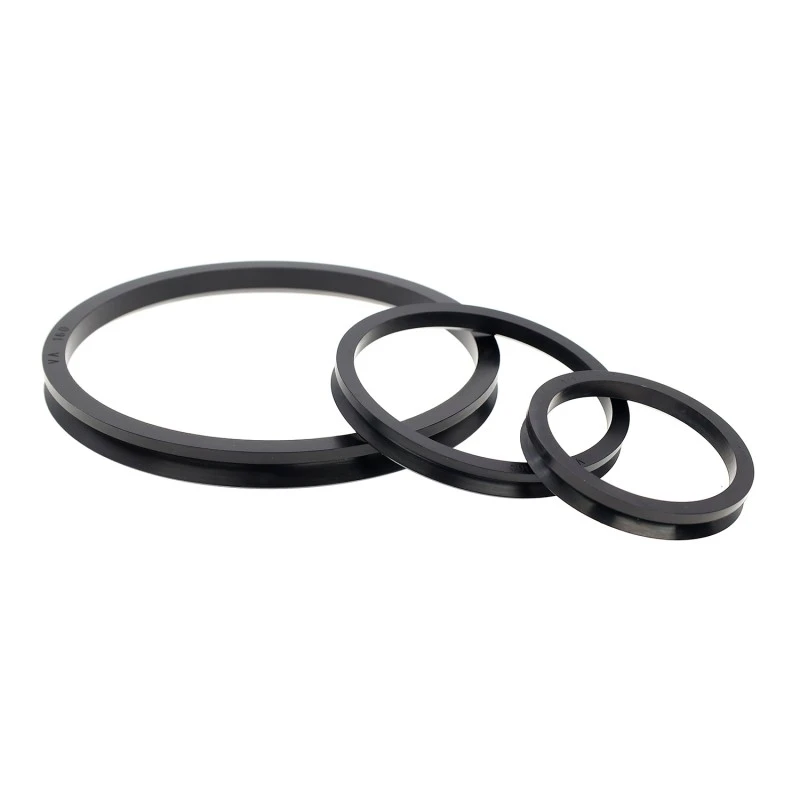

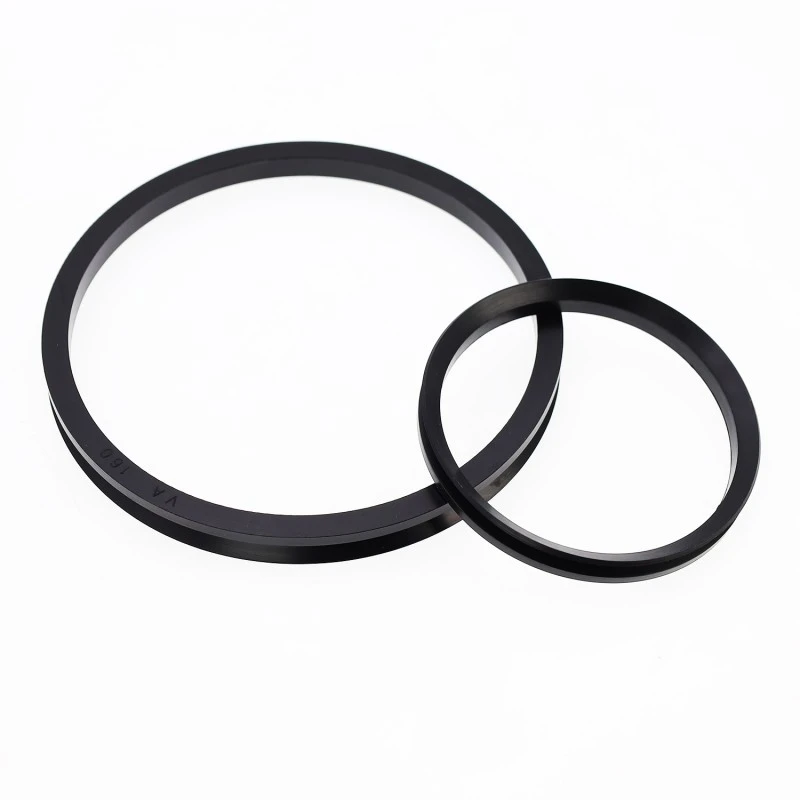

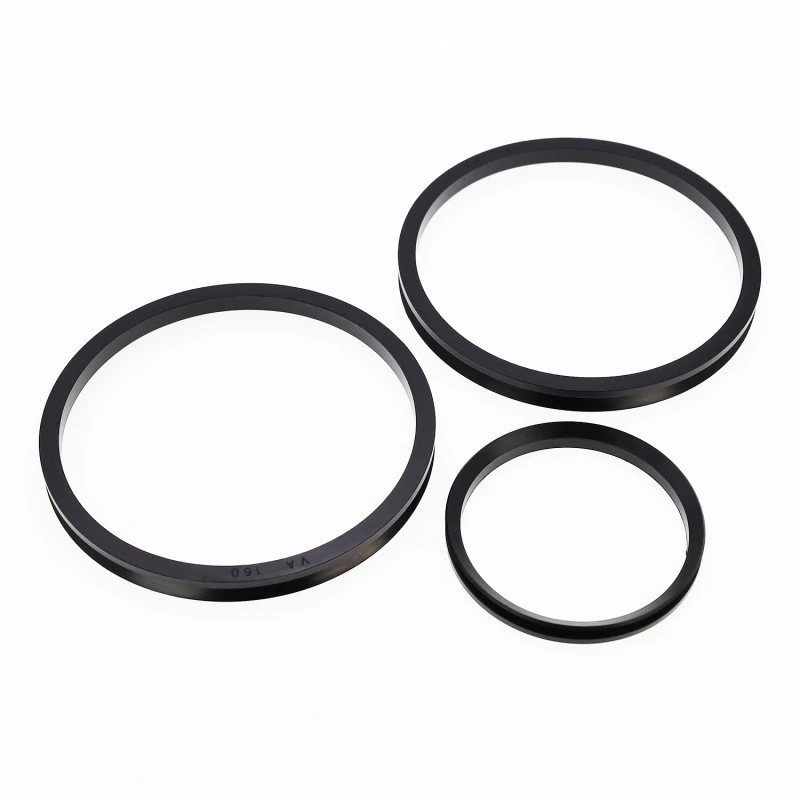

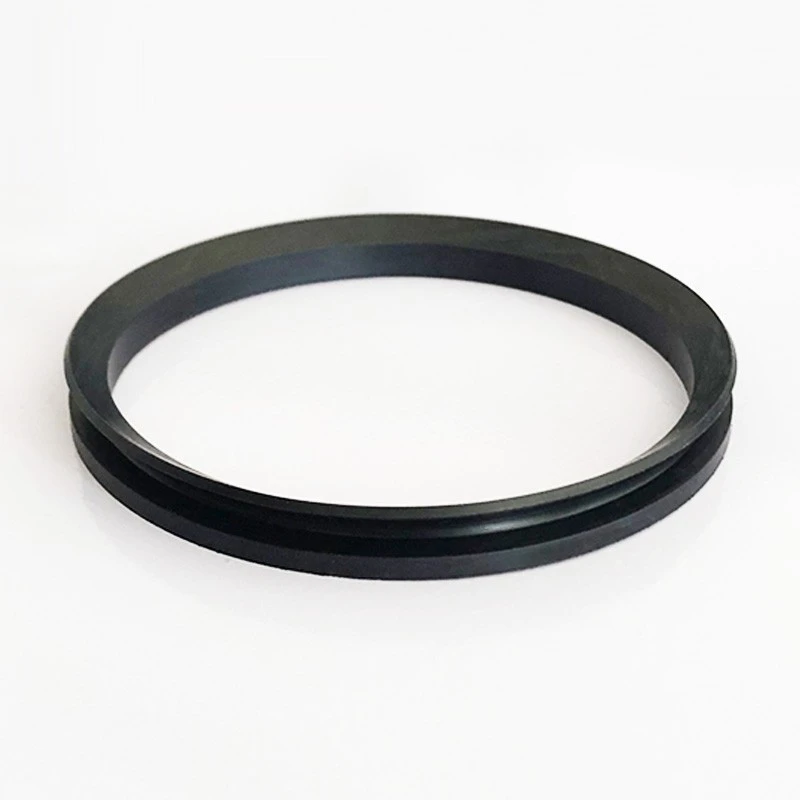

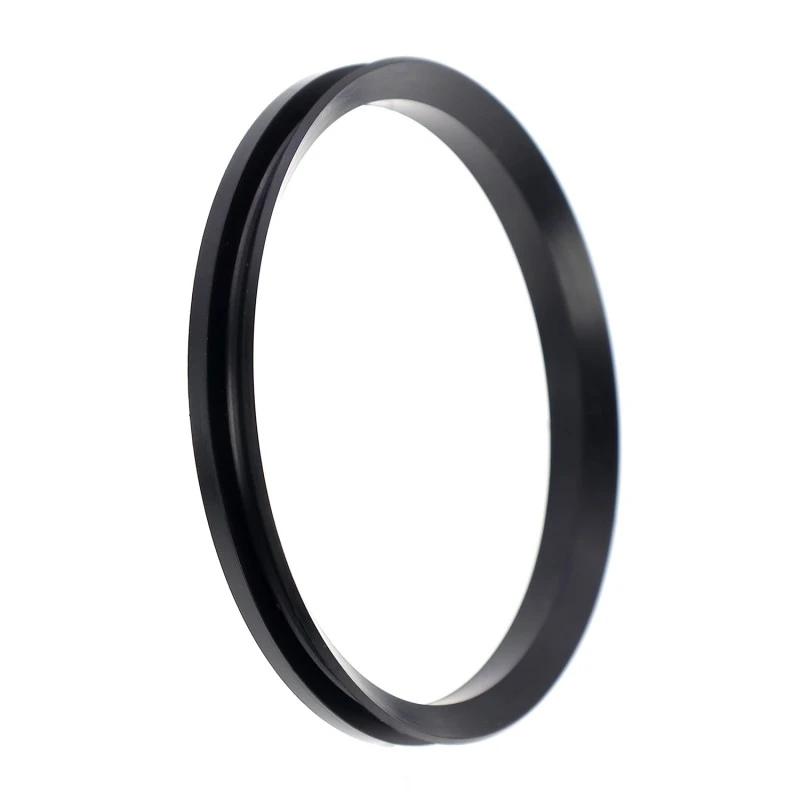

1. Facile à installer, il peut être étiré normalement et maintenu fermement sur l'arbre grâce à l'élasticité du caoutchouc.
2. Faible pression de contact au niveau de la lèvre et bonne résistance à l’usure.
3. Permet un certain degré d'excentricité de l'arbre.
4. Empêche efficacement la pénétration de poussière, de poudre, d'eau et de leurs mélanges.
a-substrat b-lèvre d'étanchéité C-taille
|
Section |
Nom |
Vitesse |
Température |
Pression |
Moyen |
Gamme disponible |
|
|
Virginie |
15 m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Huile hydraulique, émulsions, eau, graisse, etc. |
3~6000 mm |
|
|
CONTRE |
12~200 mm |

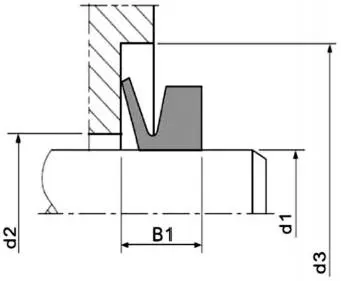

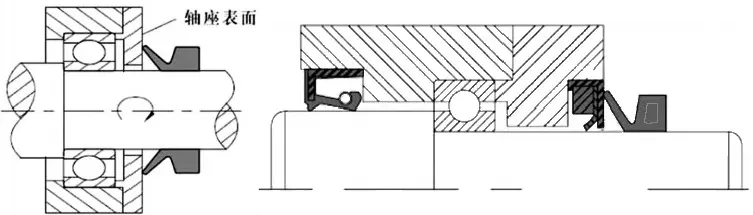

Schéma de principe d'un joint hydraulique en forme de V
Rugosité de surface recommandée pour les surfaces de friction
|
Ra(µm) |
Vitesse linéaire (m/s) |
Moyen |
|
0,4-0,8 |
>10 |
Huile, eau |
|
0,8-1,6 |
5-10 |
Éclaboussures d'huile, éclaboussures d'eau, graisse |
|
1,6-2,0 |
1-5 |
Graisse, poussière, projections d'eau |
|
2,0-2,5 |
<1 |
Graisse, poussière |
Remarque : La qualité de la surface ne doit pas dépasser Ra 0,05 μm.
Spécifications VA et tableau des dimensions des rainures
|
Numéro de produit |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2,7 ~ 3,5 |
d1+1 |
d1+4 |
2,5 ± 0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5 ~ 4,5 |
d1+6 |
3 ± 0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5 ~ 5,5 |
4 |
||||||
|
Va6 |
5,5 ~ 6,5 |
5 |
||||||
|
Va7 |
6,5 ~ 8 |
6 |
||||||
|
Va8 |
8 ~ 9,5 |
7 |
||||||
|
Va10 |
9,5 ~ 11,5 |
d1+9 |
4,5 ± 0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11,5 ~ 12,5 |
10.5 |
||||||
|
Va14 |
13,5 ~ 15,5 |
12.5 |
||||||
|
Va16 |
15,5 ~ 17 |
14 |
||||||
|
Va18 |
17,5 ~ 19 |
16 |
||||||
|
Va20 |
19~21 |
d1+2 |
d1+12 |
6 ± 0,8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21~24 |
20 |
||||||
|
Va25 |
24~27 |
22 |
||||||
|
Va28 |
27~29 |
25 |
||||||
|
Va30 |
29~31 |
27 |
||||||
|
Va32 |
31~33 |
29 |
||||||
|
Va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
Va40 |
38~43 |
d1+15 |
7 ± 1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
Va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
Va70 |
68~73 |
d1+3 |
dl+18 |
9 ± 1,2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73~78 |
67 |
||||||
|
Va80 |
78~83 |
72 |
||||||
|
Va85 |
83~88 |
76 |
||||||
|
Va90 |
88~93 |
81 |
||||||
|
Va95 |
93~98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Numéro de produit |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10,5 ± 1,5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135~145 |
126 |
||||||
|
Va150 |
145~155 |
135 |
||||||
|
Va160 |
155~165 |
d1+24 |
12 ± 1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
Va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
Va200 |
190~210 |
d1+10 |
d1+45 |
20 ± 4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480~530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580~630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705~745 |
670 |
||||||
|
Va750 |
745~785 |
705 |
||||||
|
Va800 |
785~830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875~920 |
825 |
||||||
|
Va950 |
920 ~ 965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Remarque : Des produits jusqu'à 6 000 mm de longueur sont disponibles.
Tableau des spécifications VS et des dimensions des rainures
|
Numéro de produit |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Contre12 |
11,5 ~ 13,5 |
dl+1 |
dl+9 |
6,7 ± 0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Contre14 |
13,5 ~ 15,5 |
12.5 |
||||||
|
Contre16 |
15,5 ~ 17,5 |
14 |
||||||
|
Contre18 |
17,5 ~ 19 |
16 |
||||||
|
Contre20 |
19~21 |
dl+2 |
dl+12 |
9 ± 0,8 |
18 |
4 |
10.5 |
7.9 |
|
Contre22 |
21~24 |
20 |
||||||
|
Contre25 |
24~27 |
22 |
||||||
|
Contre28 |
27~29 |
25 |
||||||
|
Contre30 |
29~31 |
27 |
||||||
|
Contre32 |
31~33 |
29 |
||||||
|
Contre35 |
33~36 |
31 |
||||||
|
Contre38 |
36~38 |
34 |
||||||
|
Contre 40 |
38-43 |
d1+2 |
dl+15 |
11 ± 1 |
36 |
5 |
13 |
9.5 |
|
Contre45 |
43~48 |
40 |
||||||
|
Contre50 |
48~53 |
45 |
||||||
|
Contre55 |
53~58 |
49 |
||||||
|
Contre60 |
58~63 |
54 |
||||||
|
Contre65 |
63~68 |
58 |
||||||
|
Contre70 |
68~73 |
dl+3 |
dl+18 |
13,5 ± 1,2 |
63 |
6 |
15.5 |
11.3 |
|
Contre75 |
73~78 |
67 |
||||||
|
Contre80 |
78~83 |
72 |
||||||
|
Contre85 |
83~88 |
76 |
||||||
|
Contre90 |
88~93 |
81 |
||||||
|
Contre95 |
93~98 |
85 |
||||||
|
Contre 100 |
98~105 |
90 |
||||||
|
Contre110 |
105~115 |
d1+4 |
d1+21 |
15,5 ± 1,5 |
99 |
7 |
18 |
13.1 |
|
Contre120 |
115~125 |
108 |
||||||
|
Contre130 |
125~135 |
117 |
||||||
|
Contre140 |
135~145 |
126 |
||||||
|
Contre150 |
145~155 |
135 |
||||||
|
Contre160 |
155~165 |
d1+24 |
18 ± 1,8 |
144 |
8 |
20.5 |
15 |
|
|
Contre170 |
165~175 |
153 |
||||||
|
Contre180 |
175~185 |
162 |
||||||
|
Contre190 |
185~195 |
171 |
||||||
|
Contre199 |
195~210 |
180 |
Remarque : Si les spécifications requises ne figurent pas dans ce tableau, veuillez contacter notre société.
