Performances et applications

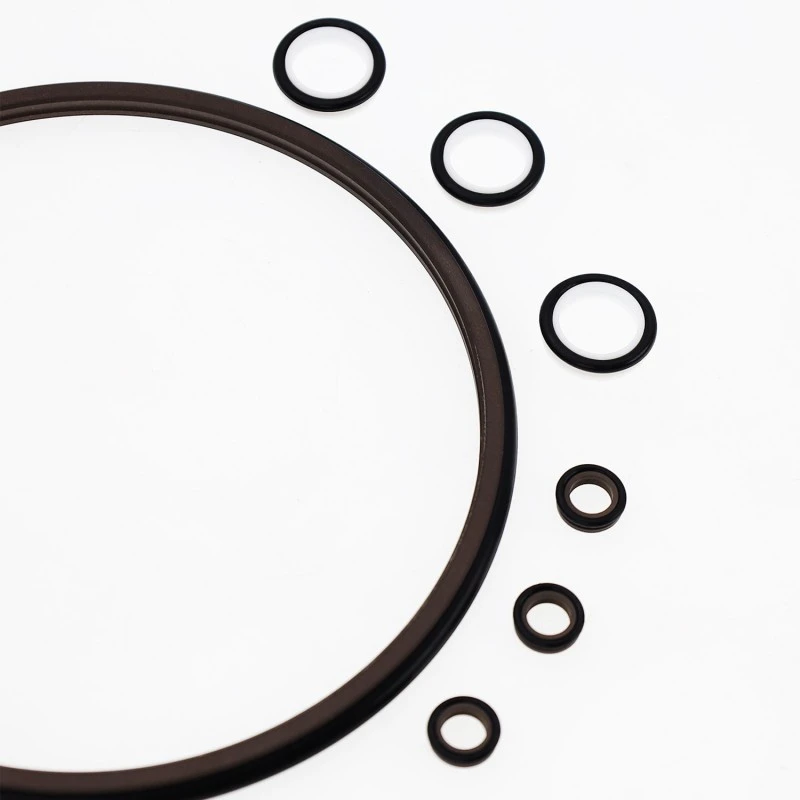

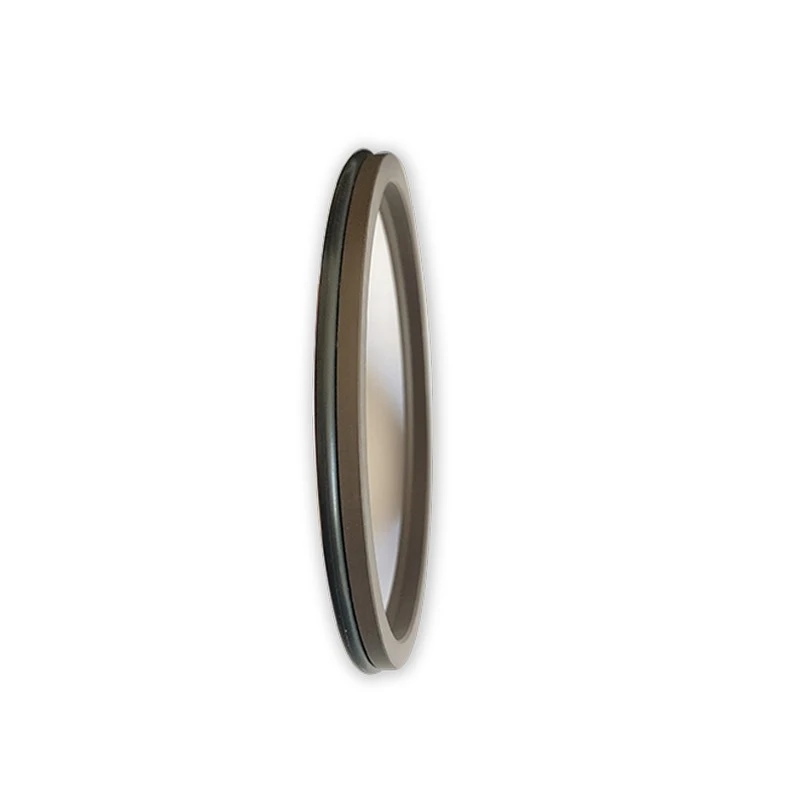

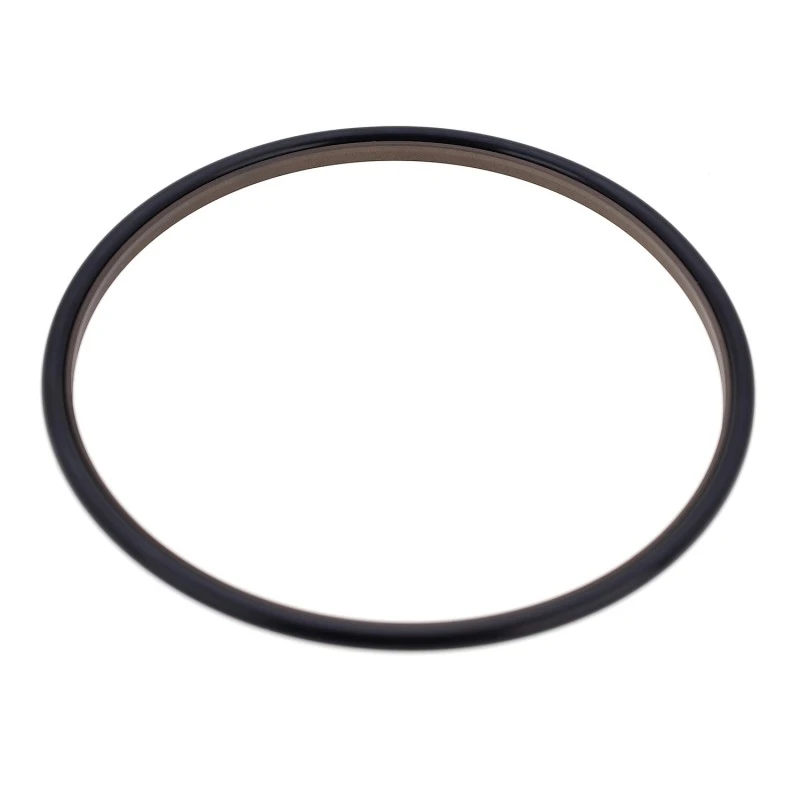

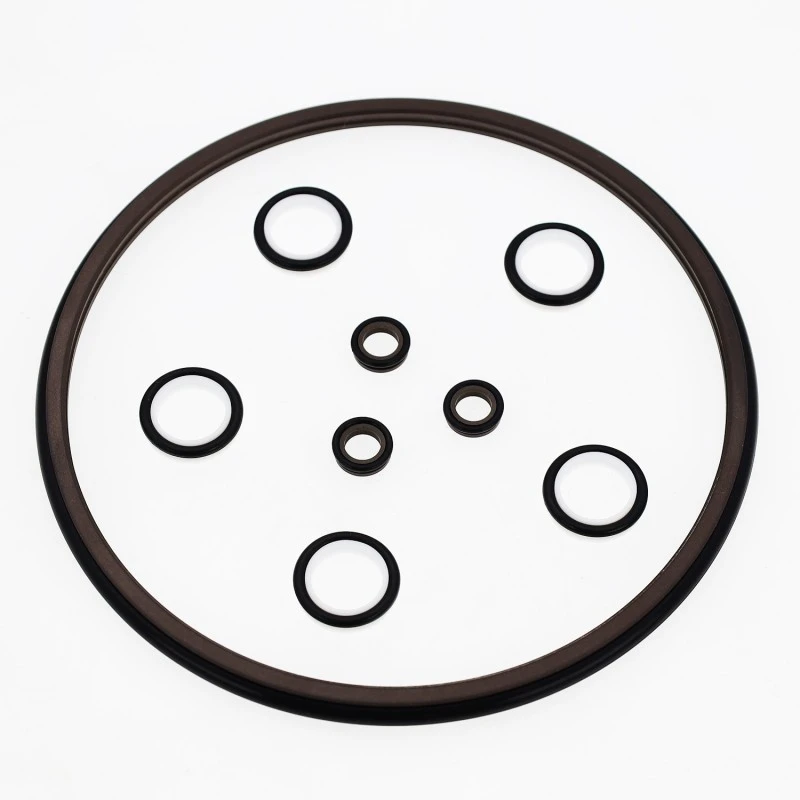

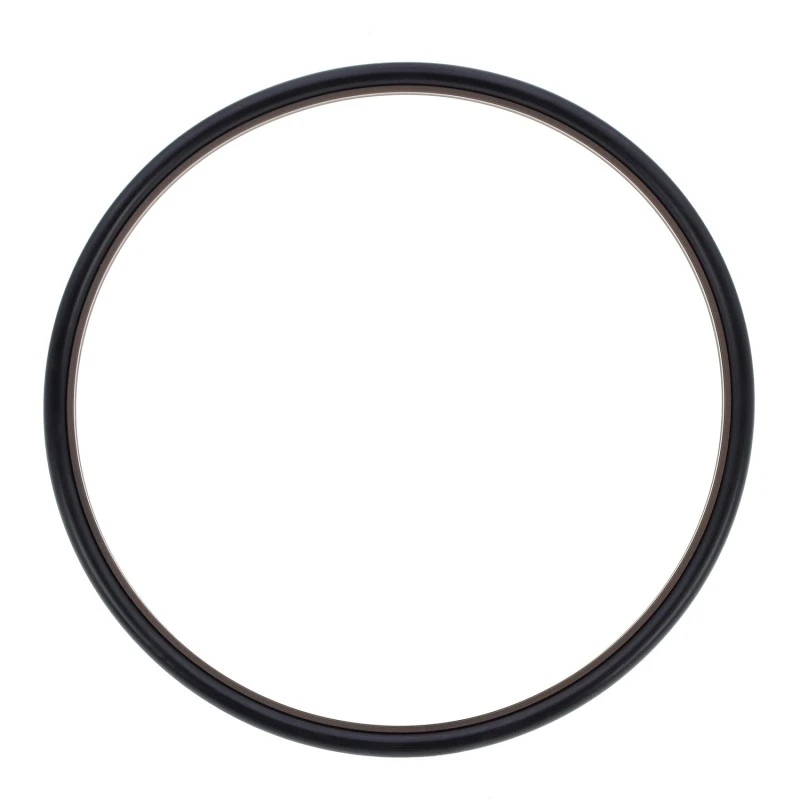

Le joint racleur combiné à double lèvre est un joint racleur bidirectionnel composé d'un joint racleur à double lèvre rempli de PTFE et d'un joint torique. Le joint torique fournit une précharge, compensant l'usure de la bague en PTFE. Il convient aux mouvements alternatifs, oscillants ou en spirale.
Conditions de fonctionnement
|
Pression Mpa |
Température °C |
Vitesse m/s |
Moyen |
|
- |
-35~+100 (joint torique NBR correspondant) |
6 |
Huile hydraulique, émulsion, eau, etc. |
|
-20~+200 (joint torique FKM correspondant) |
Exemple de commande
Modèle de commande RCF02-80-PTFE3-R01
RCF02 - Modèle 80 - Diamètre de l'arbre PTFE3 - PTFE modifié à usage général RO1 - Code de matériau en caoutchouc correspondant
Nitrile (NBR) - R01, Fluorocarbone (FKM) - RO2

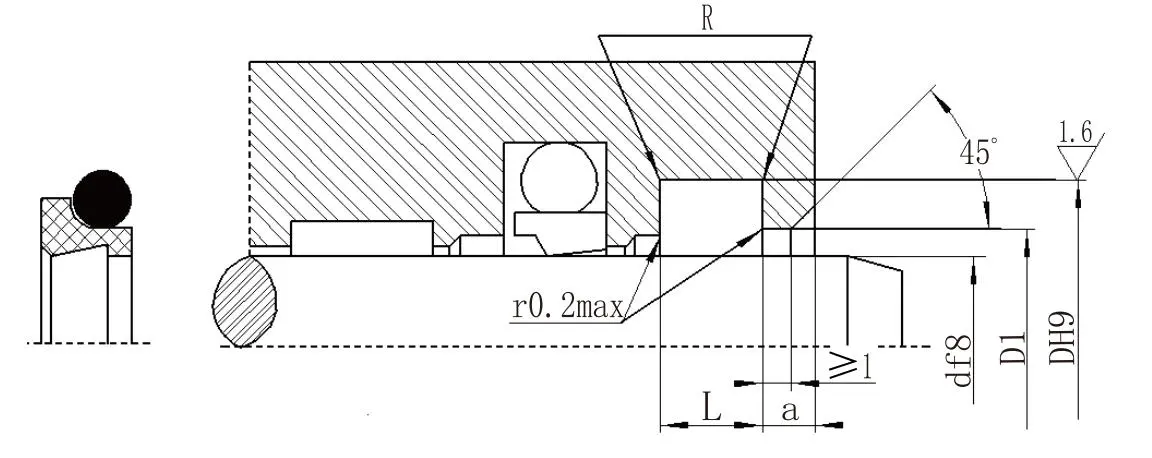

Tableau des paramètres de spécification (des produits de n'importe quelle taille dans la plage de paramètres peuvent être fournis)
|
Plage de diamètre d'arbre d f8 |
Diamètre de rainure D H9 |
Largeur de rainure L+0.2 |
Diamètre du trou ouvert D1H11 |
Largeur du trou ouvert une≥ |
Coins arrondis R≤ |
Diamètre du fil du joint torique d0 |
|
4~11 |
j+4,8 |
3.7 |
j+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
j+6,8 |
5.0 |
j+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
j+8,8 |
6.0 |
j+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
j+12,2 |
8.4 |
j+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
j+16,0 |
11.0 |
j+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
j+20,0 |
14.0 |
j+2,5 |
5 |
2.0 |
8.60 |
