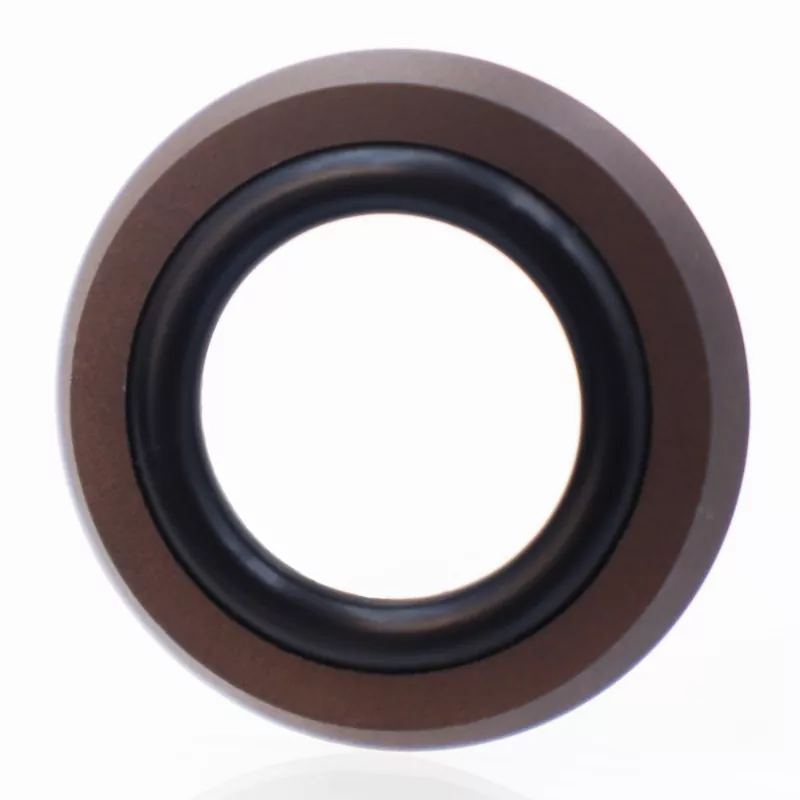

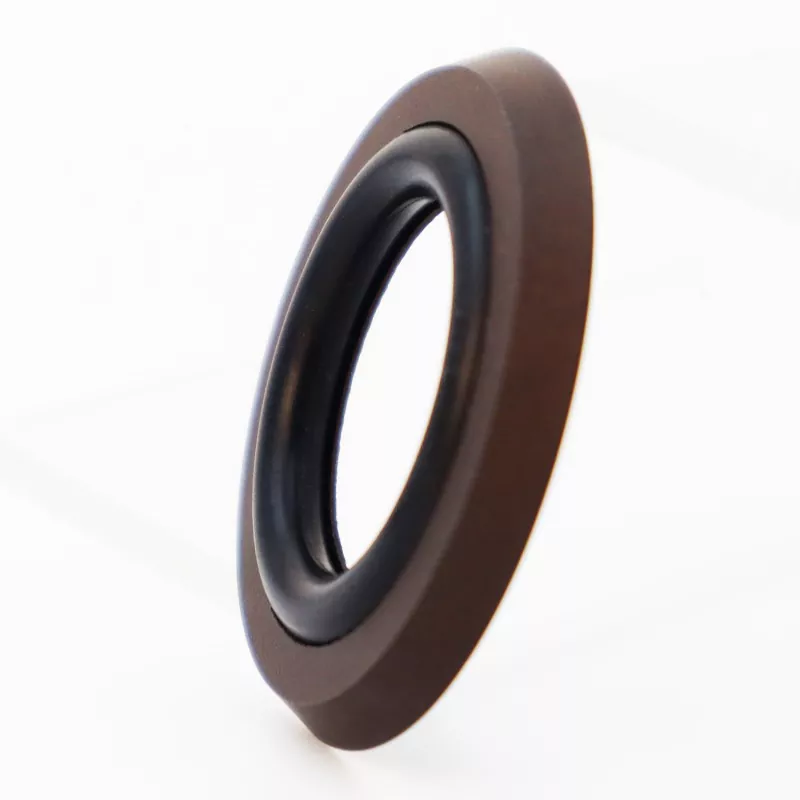

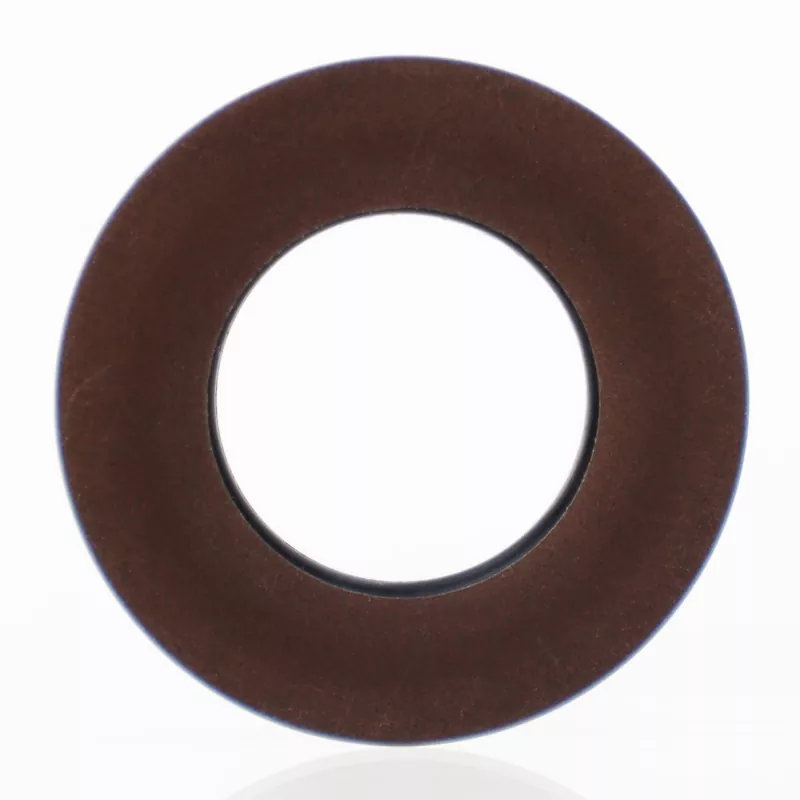

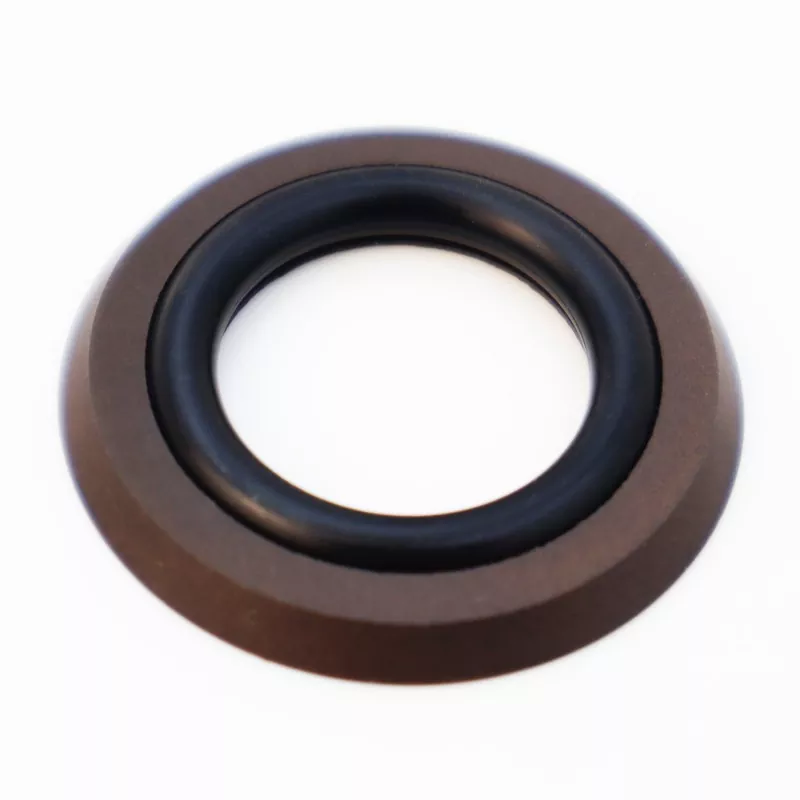

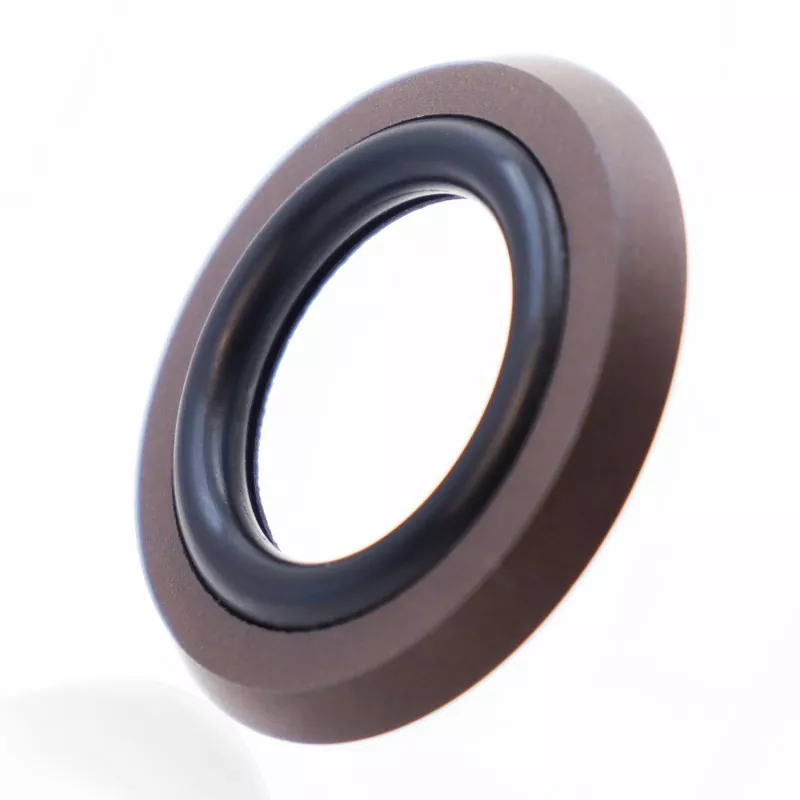

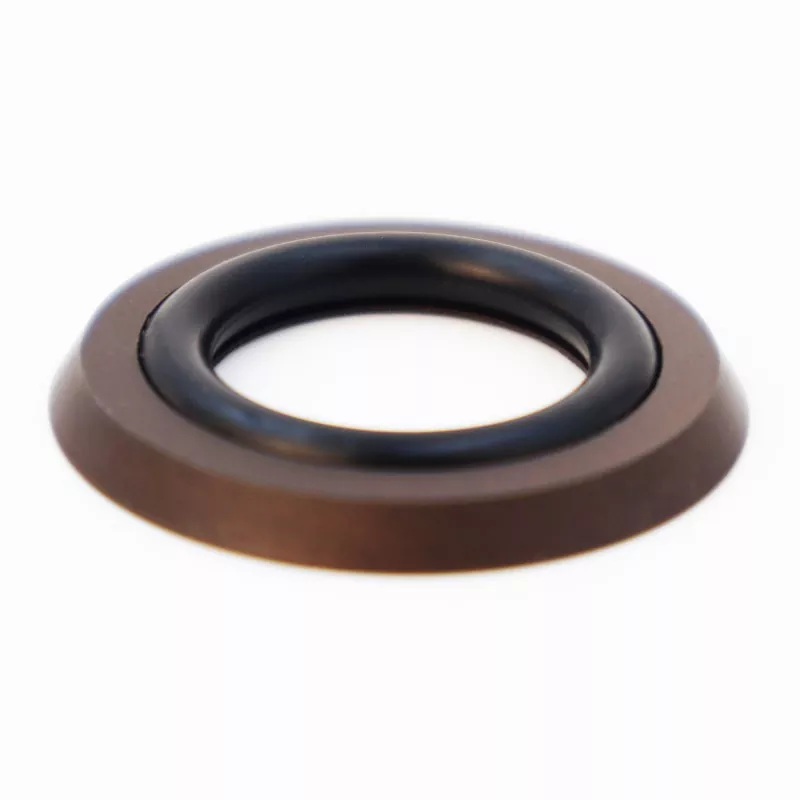

Le joint combiné de type pied axial se compose d'une bague d'étanchéité en forme de pied en PTFE chargé et d'un joint torique en caoutchouc. Il est conçu pour les applications d'étanchéité statique unidirectionnelle, telles que les joints axiaux (face d'extrémité) et à bride. Les principales caractéristiques comprennent une longue durée de vie, d'excellentes performances d'étanchéité, une résistance aux pressions élevées et ultra-élevées et une conception compacte qui nécessite un espace d'installation minimal ; il convient également aux applications d’étanchéité hydraulique. Disponible en deux versions : RC2875-A (pour pression interne) et RC2875-B (pour pression externe).
Sa structure compacte s'insère dans des rainures d'installation étroites, réduisant considérablement le risque de fuite des équipements. Une gamme complète de spécifications est disponible en stock et nous acceptons les demandes de renseignements et les commandes d'échantillons des acheteurs mondiaux.
|
Pression (MPa) |
Température (°C) |
Vitesse (m/s) |
Moyen |
|
≤60 |
-35 à +100 (avec joint torique NBR) |
≤6 |
Huiles hydrauliques minérales, fluides ignifuges (HFA/HFB), eau… |
|
-20 à +200 (avec joint torique FKM) |
Ce joint est constitué d'une bague d'étanchéité en PTFE modifié avec un profil en forme de pied et d'un joint torique. Sous pression, la force de préhension du joint augmente, ce qui signifie que plus la pression est élevée, meilleures sont les performances d'étanchéité. Grâce à la conception de la bride latérale en forme de pied de la bague coulissante, le joint torique ne peut pas s'extruder, ce qui permet au joint de résister à des pressions élevées et ultra-élevées.
Toutes les spécifications dans la plage de paramètres sont disponibles.
|

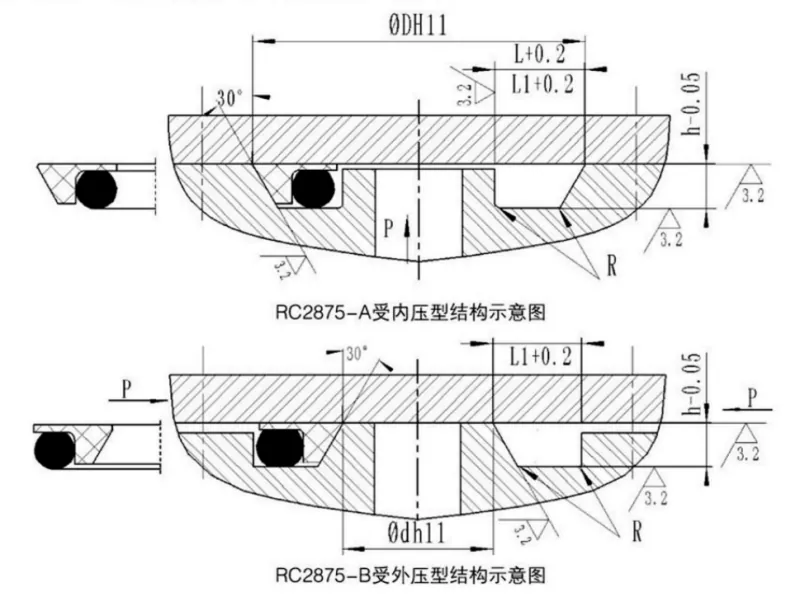

Plage de diamètre extérieur D H11 |
Profondeur de rainure h-0,05 |
Largeur de rainure L+0,2 |
Largeur de rainure L1 + 0,2 Pression > 100 MPa |
Rayon de coin Rmax |
Diamètre du fil du joint torique faire |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Toutes les spécifications dans la plage de paramètres sont disponibles.
|
Plage de diamètre intérieur dh11 |
Profondeur de rainure h-0,05 |
Largeur de rainure L+0,2 |
Largeur de rainure L1 + 0,2 Pression > 100 MPa |
Rayon de coin Rmax |
Diamètre du fil du joint torique faire |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
