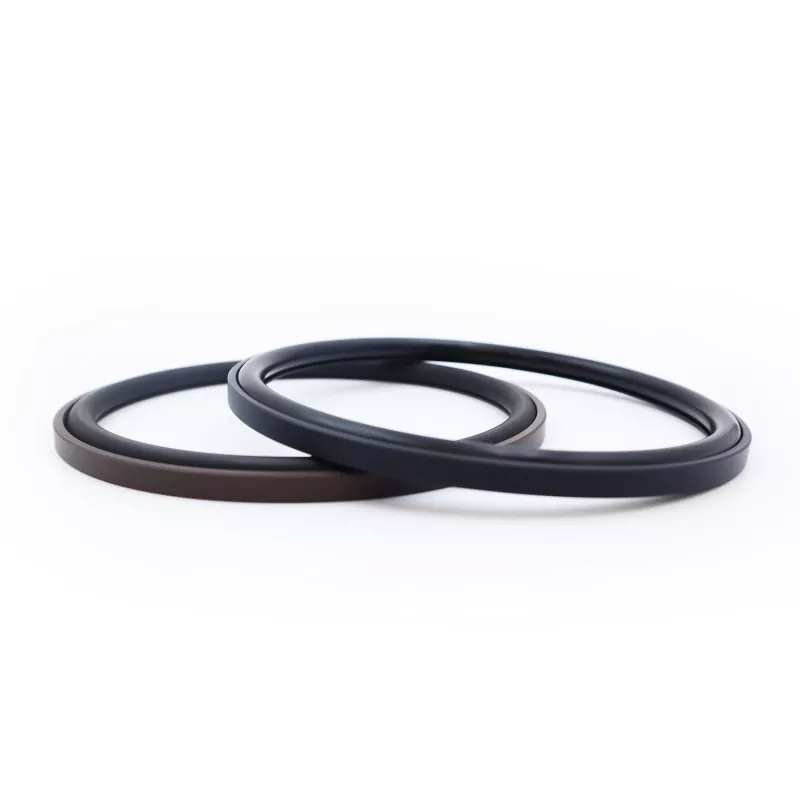

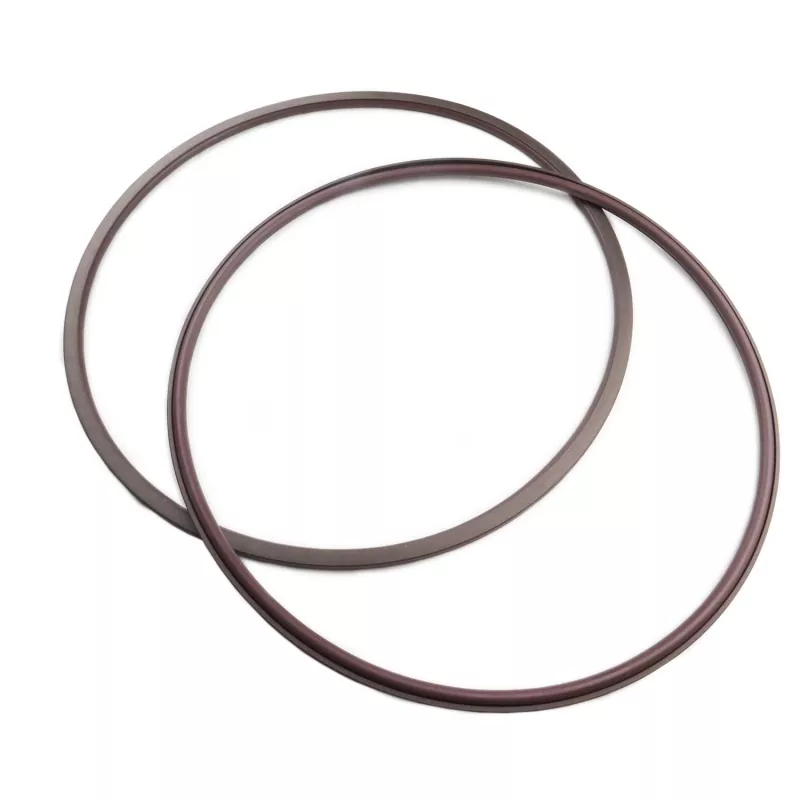

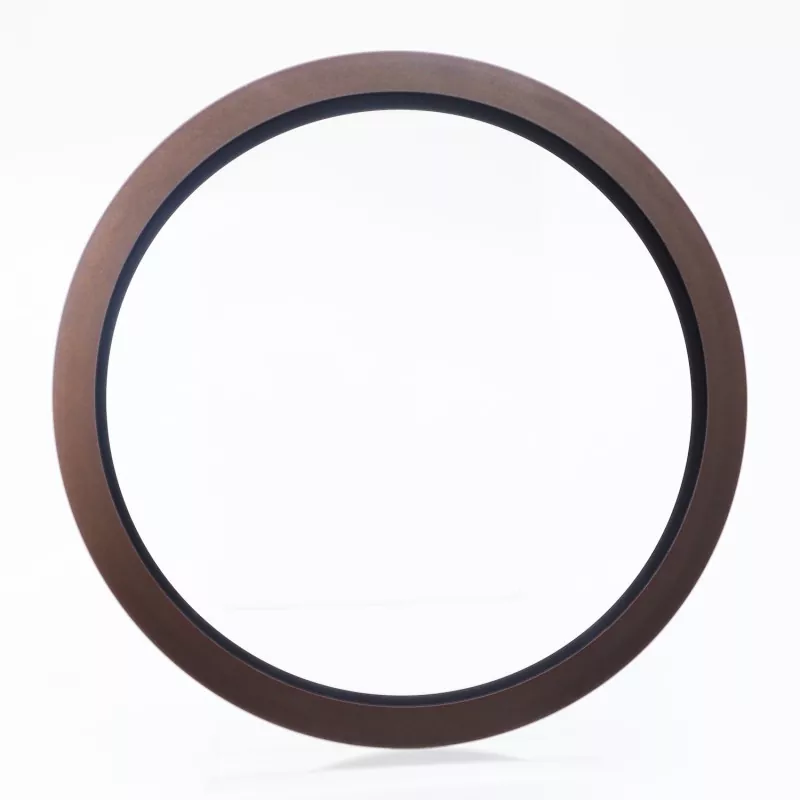

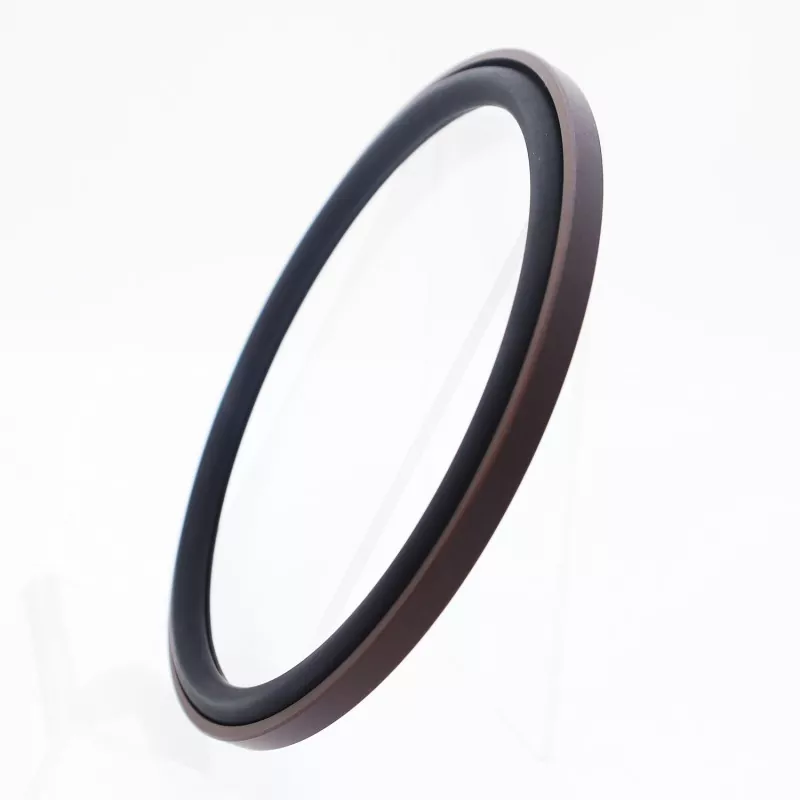

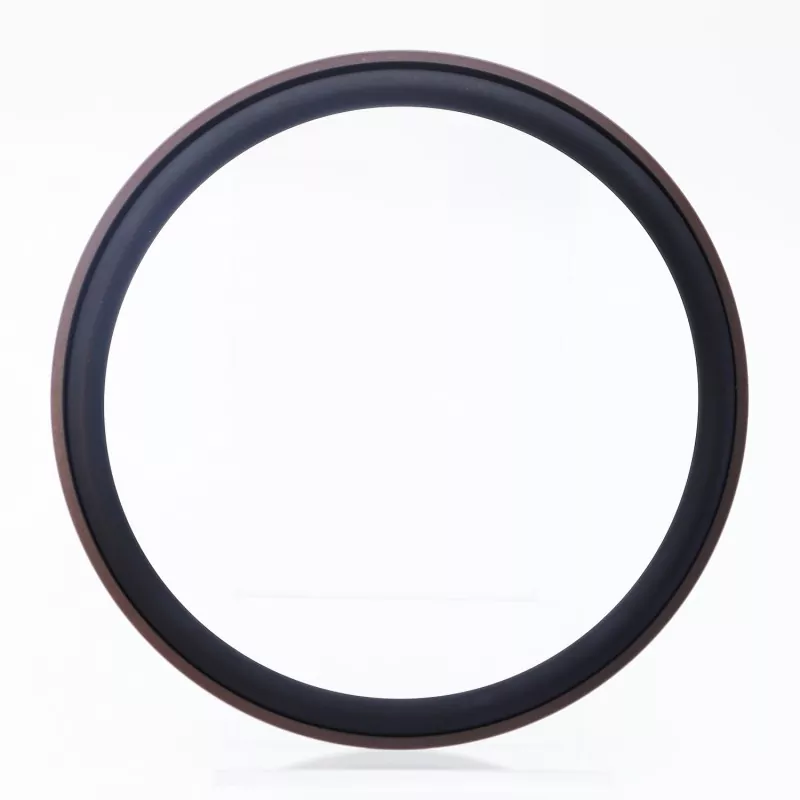

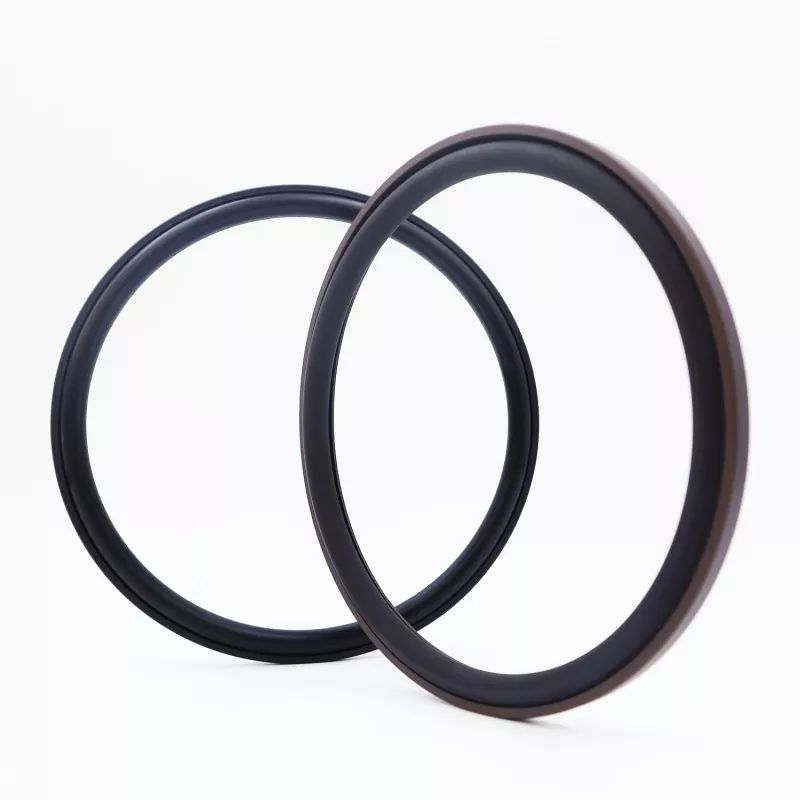

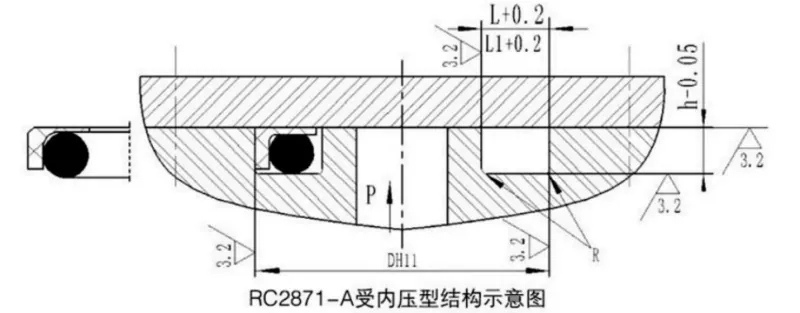

Le joint combiné à marche axiale se compose d'une bague d'étanchéité à angle droit en PTFE chargé et d'un joint torique en caoutchouc ; il est conçu pour les applications d'étanchéité statique unidirectionnelle, telles que les joints axiaux (face d'extrémité) et à bride. Il présente une longue durée de vie, d'excellentes performances d'étanchéité, une résistance aux pressions élevées et ultra-élevées et un encombrement structurel compact ; il convient également aux applications d’étanchéité sous pression d’eau. Il est disponible en deux versions : RC2871-A (pour pression interne) et RC2871-B (pour pression externe).
Une étanchéité efficace est obtenue grâce à la force de préhension continue générée par la pré-compression du joint torique, fournissant un effet d'étanchéité auto-énergisant où les performances d'étanchéité s'améliorent à mesure que la pression moyenne augmente. La conception à bride sur le côté de la bague d'étanchéité empêche efficacement l'extrusion du joint torique, lui permettant de gérer facilement des conditions de haute et ultra-haute pression tout en restant compatible avec les environnements d'étanchéité sous pression d'eau.
|
Pression (MPa) |
Température (°C) |
Vitesse (m/s) |
Moyen |
|
≤300 |
-35 à +100 (avec joint torique NBR) |
- |
Huile hydraulique, émulsion, eau, etc. |
|
-20 à +200 (avec joint torique FKM) |
Ce joint est constitué d'une bague d'étanchéité en PTFE à angle droit et d'un joint torique ; le joint torique assure la précompression, générant la force de serrage nécessaire pour obtenir une étanchéité. Sous pression, cette force de serrage augmente, ce qui signifie que plus la pression est élevée, meilleures sont les performances d'étanchéité. Grâce à la conception à bride latérale de la bague collectrice, le joint torique ne peut pas s'extruder, ce qui permet au joint de résister à des pressions élevées.
Toutes les spécifications dans la plage de paramètres sont disponibles.
|

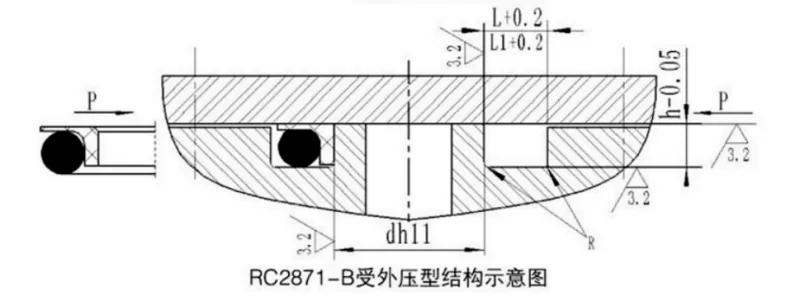

Plage de diamètre extérieur D H11 |
Profondeur de rainure h-0,05 |
Largeur de rainure L+0,2 |
Largeur de rainure L1 + 0,2 Pression > 80 MPa |
Rayon d'angle Rmax |
Diamètre du fil du joint torique faire |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Toutes les spécifications dans la plage de paramètres sont disponibles.
|
Plage de diamètre intérieur dh11 |
Profondeur de rainure h-0,05 |
Largeur de rainure L+0,2 |
Largeur de rainure L1 + 0,2 Pression > 80 MPa |
Rayon d'angle Rmax |
Diamètre du fil du joint torique faire |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
