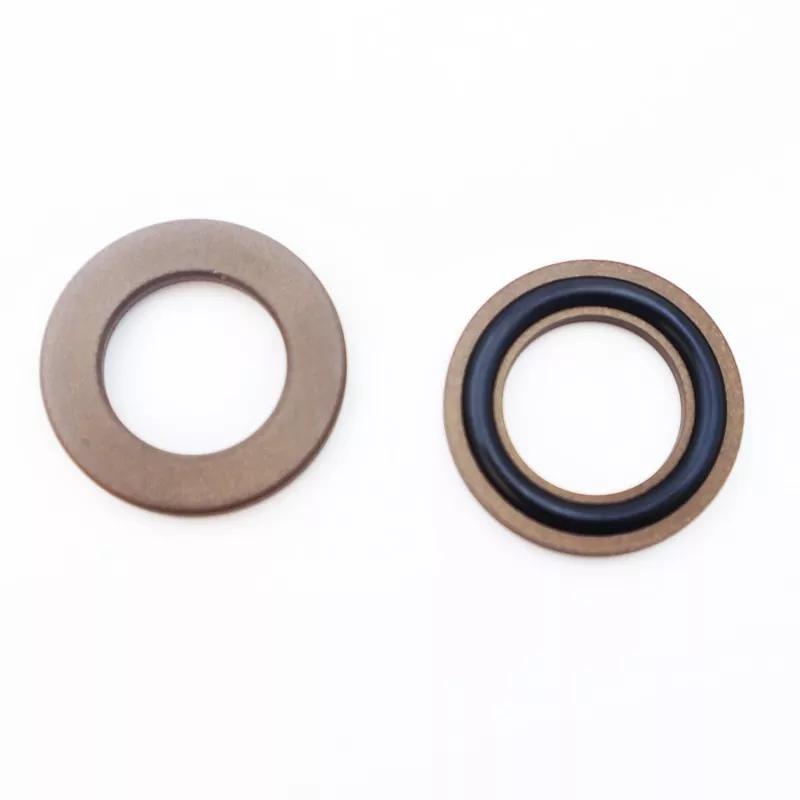

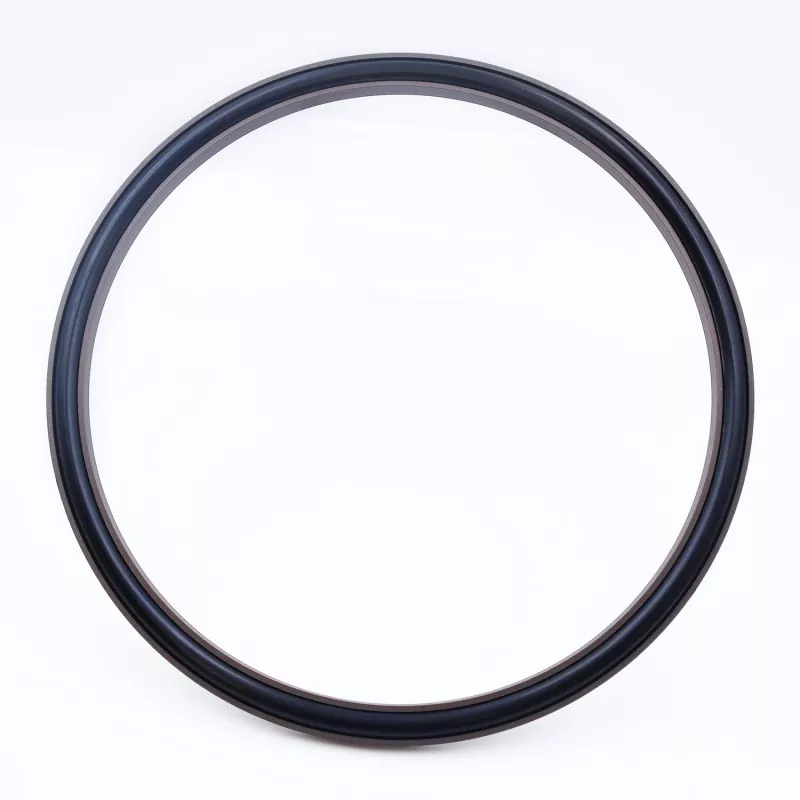

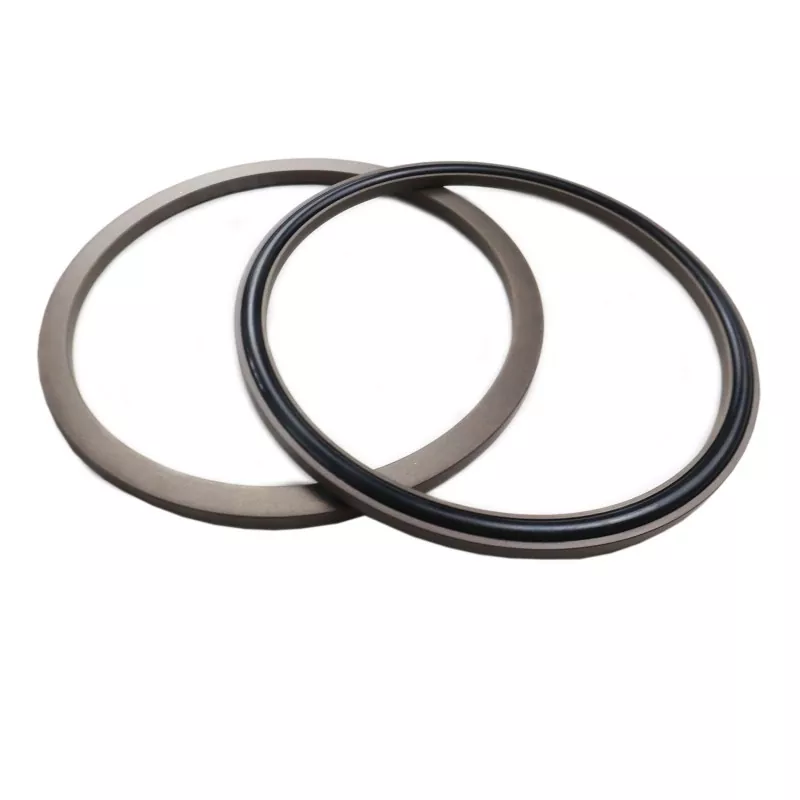

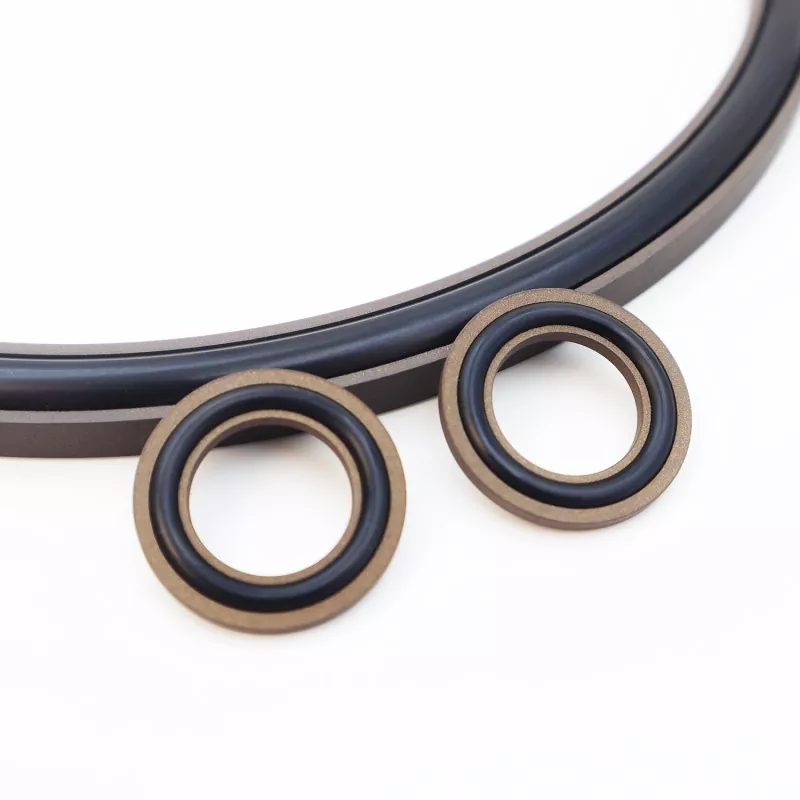

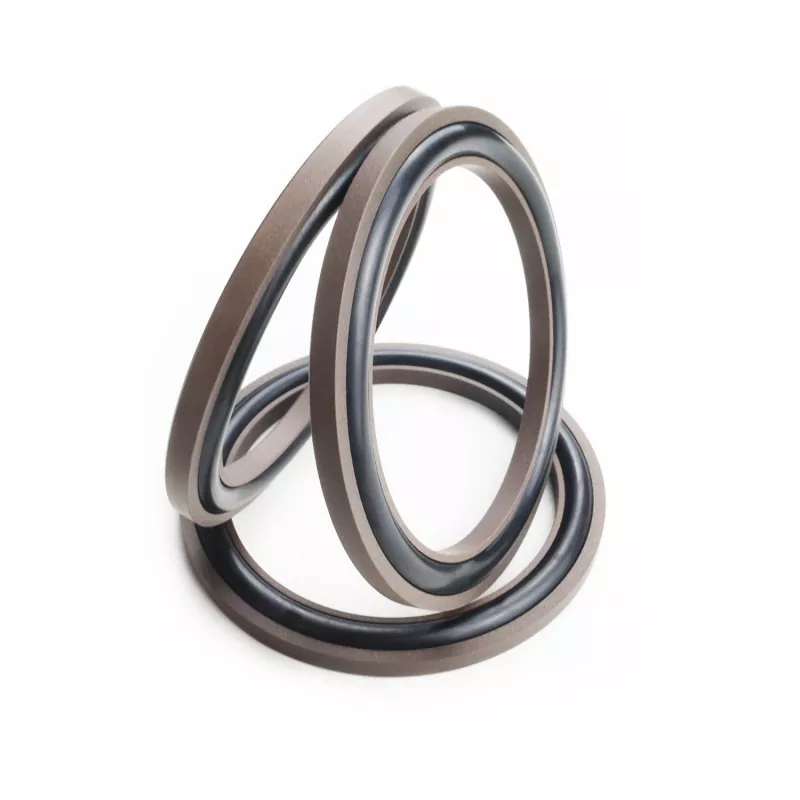

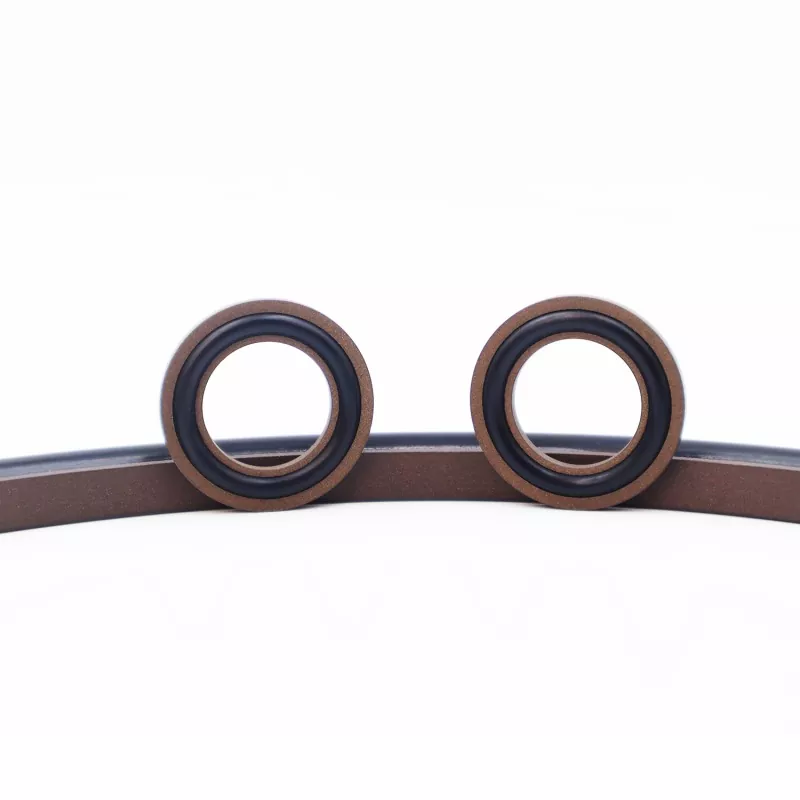

Le joint combiné axial de type C se compose d'une bague d'étanchéité en forme de C en PTFE chargé et d'un joint torique en caoutchouc ; il est conçu pour les applications d'étanchéité statique telles que les joints axiaux (face d'extrémité) et à bride. Les principales caractéristiques comprennent une longue durée de vie, d'excellentes performances d'étanchéité, une résistance aux hautes pressions et une empreinte structurelle compacte ; il convient également aux applications d’étanchéité hydraulique. Disponible en deux versions : RC2872-A (pour pression interne) et RC2872-B (pour pression externe).
La conception compacte facilite l'installation dans des espaces confinés, garantissant une étanchéité fiable et une durée de vie prolongée lors d'un fonctionnement à long terme. Une gamme complète de spécifications est disponible en stock, avec des services fournis aux acheteurs mondiaux, notamment la sélection technique, les demandes de prix et les commandes groupées.
|
Pression (MPa) |
Température (°C) |
Vitesse (m/s) |
Moyen |
|
≤100 |
-35 à +100 (avec joint torique NBR) |
- |
Huile hydraulique, émulsion, eau, etc. |
|
-20 à +200 (avec joint torique FKM) |

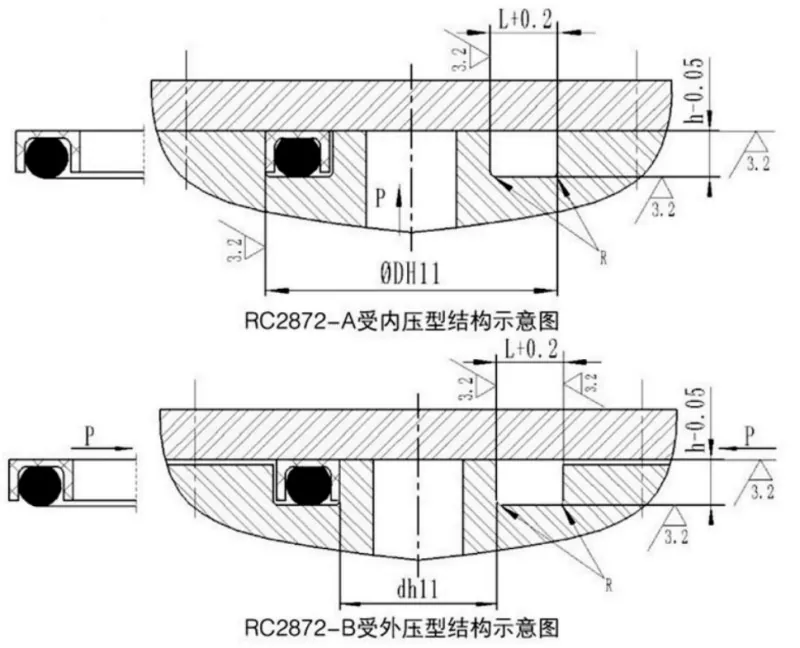

Ce joint est constitué d'une bague d'étanchéité en PTFE en forme de C et d'un joint torique ; le joint torique assure la précompression, générant la force de serrage nécessaire pour obtenir une étanchéité. Sous pression, cette force de serrage augmente, ce qui signifie que le joint fonctionne mieux à mesure que la pression augmente. Grâce à la conception à double bride de la bague collectrice, le joint torique ne peut pas s'extruder, ce qui permet au joint de résister à des pressions élevées.
Toutes les spécifications dans la plage de paramètres sont disponibles.
|
Plage de diamètre extérieur D H11 |
Profondeur de rainure h-0,05 |
Largeur de rainure L+0,2 |
Rayon de coin Rmax |
Diamètre du fil du joint torique faire |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Toutes les spécifications dans la plage de paramètres sont disponibles.
|
Plage de diamètre intérieur j h11 |
Profondeur de rainure h-0,05 |
Largeur de rainure L+0,2 |
Rayon de coin Rmax |
Diamètre du fil du joint torique faire |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8h60 |
