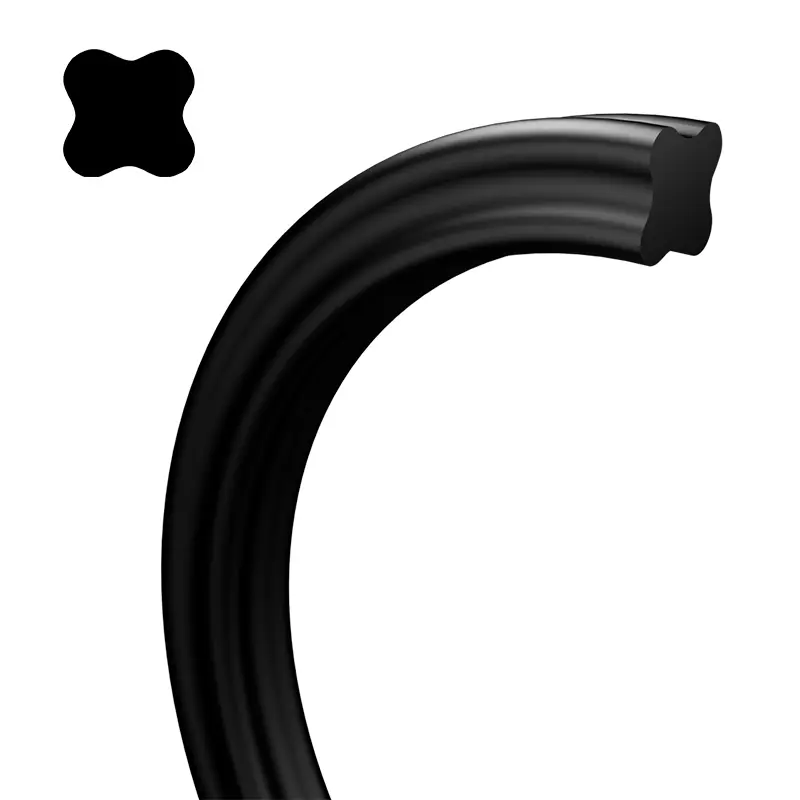

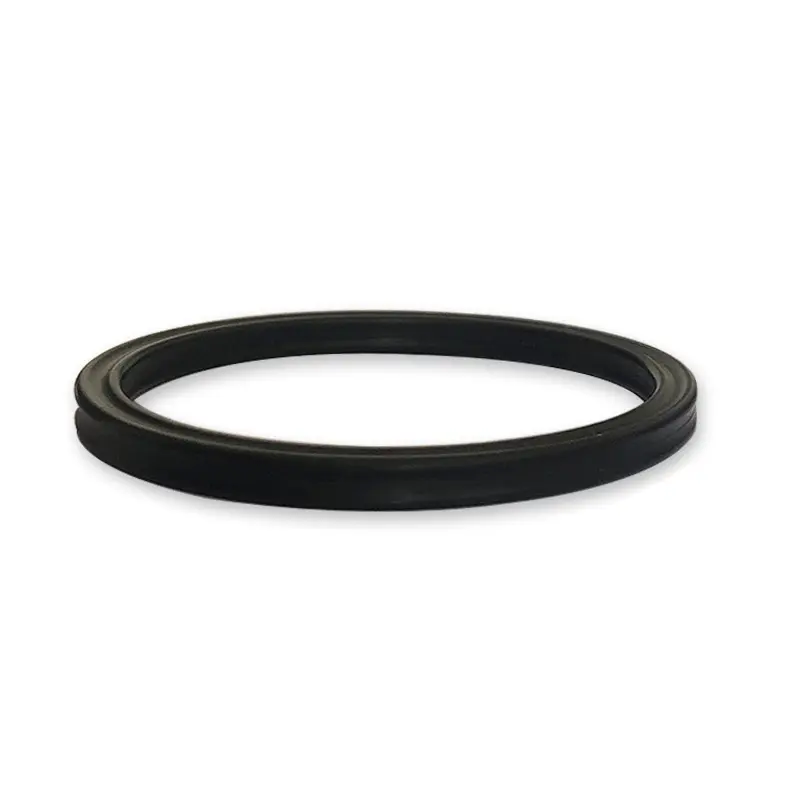

Anneau de scellage en forme d'étoile

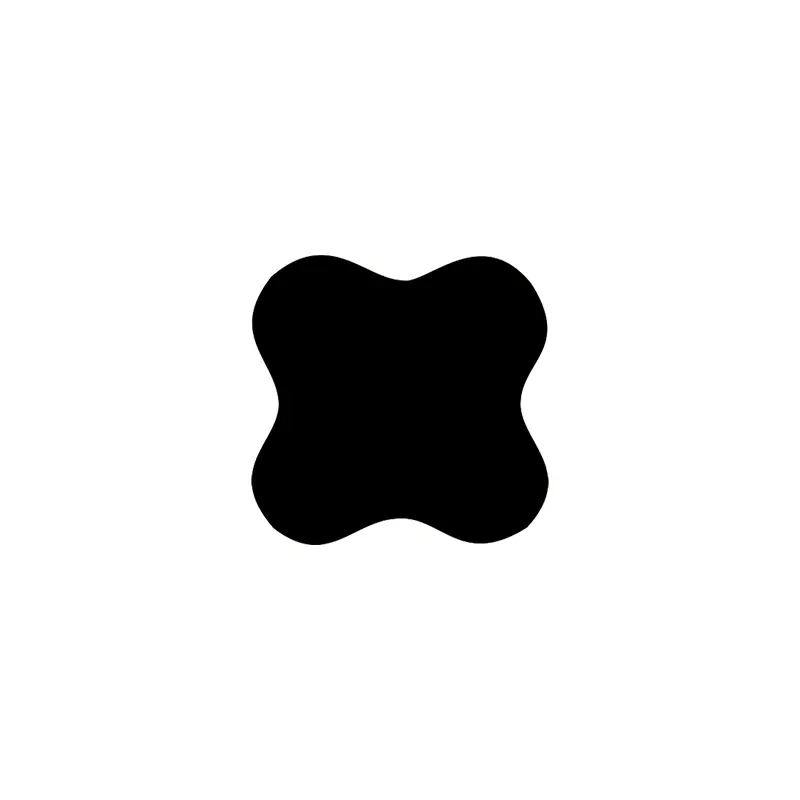

L'anneau d'étoile en forme d'étoile est un joint à quatre lits avec une forme de type X, il est donc également appelé anneau X. Il s'agit d'une amélioration et d'une amélioration sur la base du joint torique. Ses dimensions transversales sont les mêmes que celles du joint torique de la norme américaine AS568A, et il peut essentiellement remplacer l'utilisation du joint torique.

Comparé au joint torique, l'anneau d'étoile en forme d'étoile forme une cavité de lubrification entre les lèvres d'étanchéité, qui a une plus petite résistance à la friction et une petite résistance de départ. Parce que son bord flash est situé dans la partie concave de la section transversale, l'effet d'étanchéité est meilleur. La section transversale non circulaire évite efficacement le phénomène de roulement pendant le mouvement alternatif.

La plage d'application de l'anneau d'étoile en forme d'étoile est très large. Choisissez le matériau approprié en fonction de la température, de la pression et du milieu. Afin de faire en sorte que l'anneau d'étoile d'étoile s'adapte à l'application donnée, les contraintes mutuelles entre tous les paramètres de travail doivent être prises en compte. Lors de la détermination de la plage d'application, la température de pointe, la température de travail continue et le cycle de fonctionnement doivent être prises en compte. Dans les occasions rotatives, l'élévation de la température causée par la chaleur par friction doit également être prise en compte.

Cet anneau d'étanchéité en forme de X est un élément d'étanchéité auto-servie. La force d'étanchéité à l'état initial dépend de la quantité de compression et de la dureté du matériau. À mesure que la pression du système augmente, la déformation de compression de l'anneau d'étanchéité augmentera et la force d'étanchéité totale augmentera, formant un joint fiable.

Caractéristiques et applications du produit:

Sélection de la bague d'étoile en forme d'étoile

Scellage statique ou mouvement linéaire alternatif

(1) Scellant des trous: Le diamètre intérieur de l'anneau d'étoile en forme d'étoile doit être compatible avec la rainure, ou moins d'environ 2% du diamètre du fond de la rainure. Parce que la force de pré-compression générée par la pré-compression peut effectivement empêcher l'anneau d'étanchéité de se tordre et de rouler.

(2) Scellant de l'arbre: Le diamètre intérieur de l'anneau d'étoile en forme d'étoile doit être égal ou légèrement plus grand que le diamètre extérieur de l'arbre, qui peut être contrôlé à moins de 1%. L'anneau de phoque sera plus facile à installer et à avoir une durée de vie plus longue.

Scellage rotatif

Le diamètre intérieur de l'anneau en forme d'étoile est d'environ 2 ~ 5% plus grand que le diamètre de l'arbre qu'il scelle. Parce que l'anneau d'étanchéité générera un frottement et de la chaleur lorsqu'il est utilisé en rotation, et l'élastomère rétrécira après le chauffage (effet de chauffage de Joule). Afin d'assurer la lubrification et le fonctionnement fiable de l'anneau de joint, un anneau en forme d'étoile avec un diamètre intérieur plus grand que le diamètre de l'arbre doit être sélectionné. Généralement, un anneau d'étanchéité avec une coupe transversale plus petite peut répondre aux besoins de l'étanchéité statique, et inversement, un anneau d'étanchéité avec une section transversale plus grande doit être utilisé pour répondre aux exigences de l'étanchéité dynamique. Dans le cas d'un espace d'extrusion haute pression ou grand, un matériau en caoutchouc avec une dureté plus élevée doit être sélectionné. La meilleure façon est d'ajouter un anneau de support PTFE pour éviter les dommages causés par l'extrusion à haute pression.

Matériel

Le matériau est généralement Shaw A70 Nitrile Rubber NBR. D'autres matériaux peuvent se référer aux matériaux utilisés pour les joints toriques.

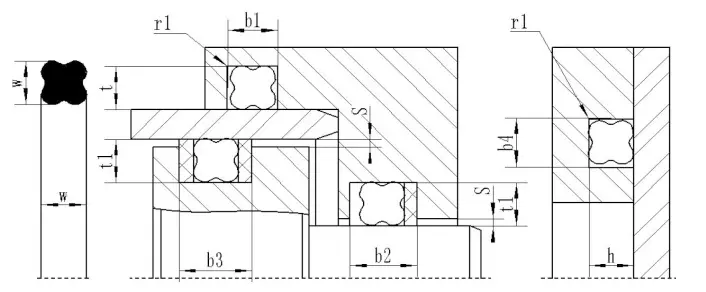

Conception de rainure recommandée en anneau étoile

Ring-X-X-Ring en forme d'étoile (American Standard AS568A)

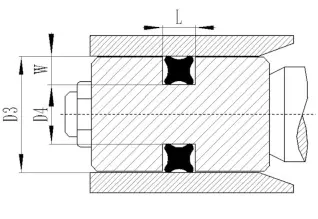

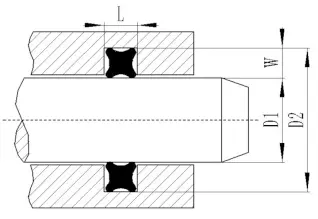

Joint de tige de piston (pour l'arbre)					Sceau de piston (trou)
Modèle de produit	Spécifications et dimensions		Sceaux à tige			Sceau de piston		Largeur de l'emplacement
	Diamètre intérieur DN	Diamètre transversal cs	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
