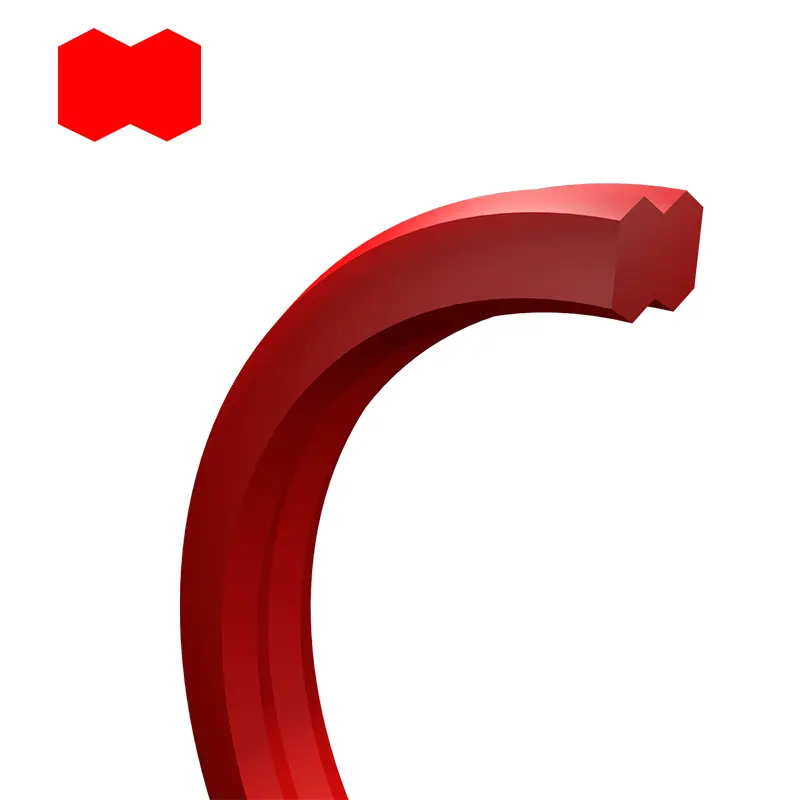

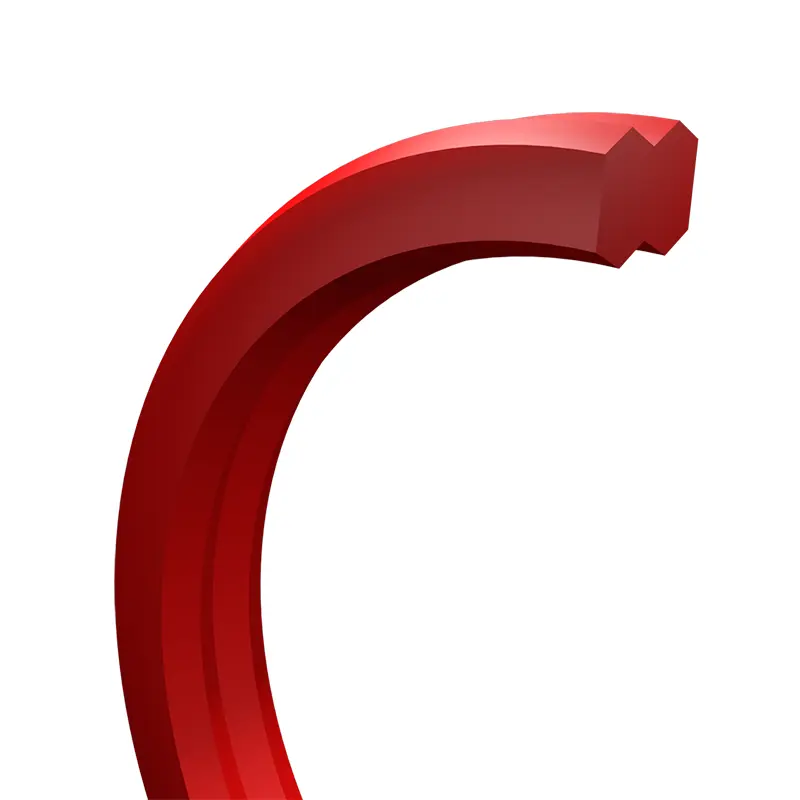

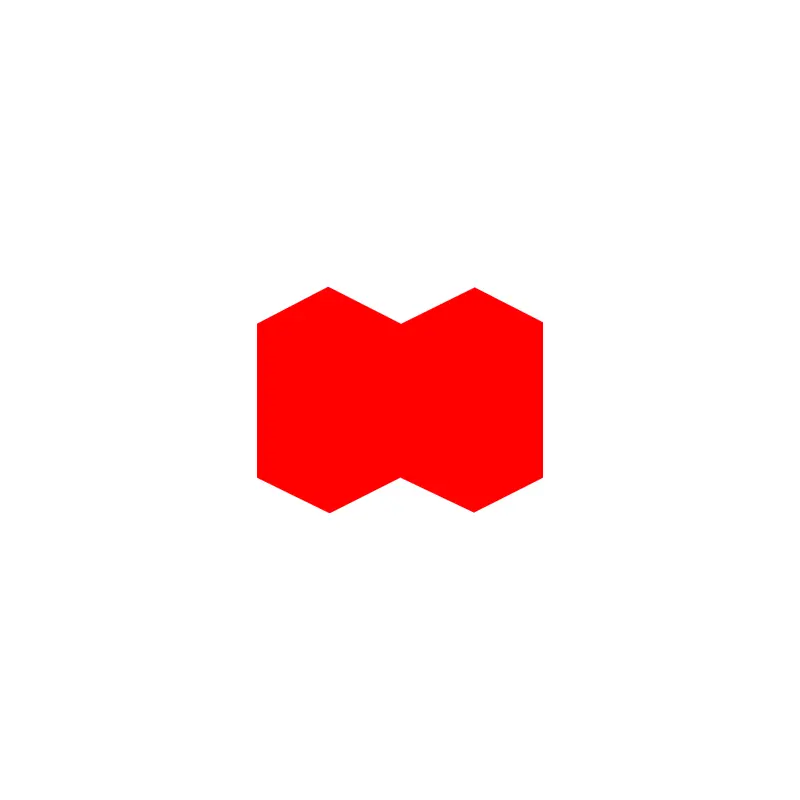

Dans la conception du cylindre hydraulique actuel, les joints toriques ou les joints toriques + la combinaison de cycles de retenue sont principalement utilisés comme joints statiques. Cependant, cette solution d'étanchéité présente certains risques pendant l'assemblage car le joint torique peut être tordu et la position de l'anneau de retenue peut ne pas être optimale. Cette solution montre également des inconvénients dans le cas de la pulsation de pression et de l'intrusion de la saleté. Dans ce cas, le cycle d'étanchéité en forme d'haltère peut être utilisé comme substitut idéal comme joint hydraulique statique d'un seul original.
Caractéristiques et applications du produit:
Données techniques
Pression: jusqu'à 50mpa.
Température: -35 ℃ ... + 110 ℃.
Matériel: polyuréthane.
Exigences d'installation
(1) Le chanfrein d'installation C est sélectionné en fonction de la valeur de la profondeur de la rainure W (mm)
Quand w <3; C≥3.
Quand w> 3; C≥5.
(2) finition de surface
| Type de joint | Surface | Rampe | RZ | Rmax |
| Sceau radial | Surfaces d'accouplement (alésage, piston, arbre) | ≤1,6 | ≤6,3 | ≤10 |
| Groove Bottom | ≤3.2 | ≤6,3 | ≤16 | |
| Côté rainure | ≤3.2 | ≤6,3 | ≤16 |
(3) L'anneau d'étanchéité en forme d'haltère n'a aucune fuite dans les conditions de test suivantes et est très résistant à l'extrusion.
|
|
Test haute tension | Test de pulsation de pression |
| Pression p | 40/52MPA | 30MPA |
| Température T | 100 ℃ / 80 ℃ | 60 ℃ Température maximale du réservoir de carburant |
| Moyen | Huile hydraulique HLP 46 | Huile hydraulique HLP 46 |
| Dans des conditions de test | 72h | 500000 pulsation de pression |
(4) Écart d'étanchéité optimal:
Alésage du cylindre - H8
Guide Sleeve - G6
Étant donné que le joint est très résistant à l'extrusion, un espace d'étanchéité radial de 0,2 mm peut être atteint.
Dans une utilisation à basse température, les écarts du manchon de guidage vers l'alésage du cylindre et la tige de piston doivent être évités.

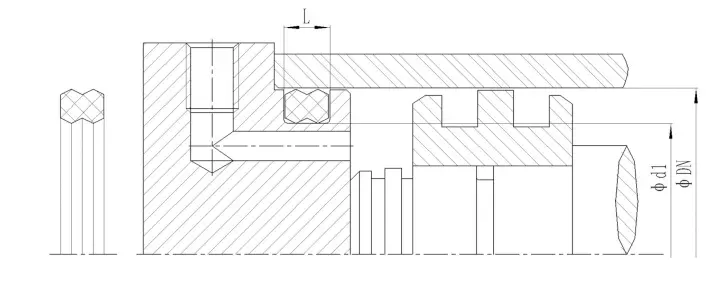

Recommandations d'installation
Avantage
Par rapport aux joints toriques ou au joint torique + combinaisons de cycles de retenue, les sceaux haltères présentent les avantages suivants:
(1) très résistant à la torsion
(2) facile à installer
(3) une longue durée de vie
(4) résistance à haute pression
Application
Les joints d'haltères sont couramment utilisés dans les cylindres hydrauliques, tels que:
(1) chariots élévateurs
(2) Hydraulique des machines de construction
(3) hydraulique industrielle
(4) machines-outils
(5) Machines de moulage par injection
(6) presses hydrauliques
(7) Vannes de cartouche
