La bague de retenue est utilisée conjointement avec le joint torique ou la bague en étoile pour empêcher la bague d'étanchéité d'être pressée dans l'espace du côté basse pression sous l'action de la pression. À mesure que la pression continue d'augmenter, la bague d'étanchéité est endommagée par « extrusion » et finit par ne plus assurer l'étanchéité. Si une bague de retenue est utilisée, l'"extrusion" de la bague d'étanchéité peut être évitée. La bague de retenue est donc un complément à la bague d'étanchéité. Ce n'est pas un joint en soi, mais il augmente la plage de pression de travail de la bague d'étanchéité.
La bague de retenue est utilisée conjointement avec le joint torique pour l'empêcher de « s'extrusion », protéger efficacement le joint torique, augmenter sa durée de vie et permettre un plus grand espace d'étanchéité, réduisant ainsi les coûts de traitement.
Caractéristiques et applications du produit :

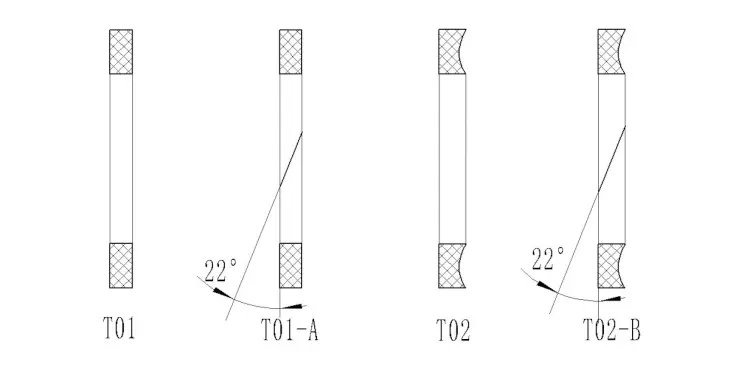

Forme de bague de retenue et type de structure
Données techniques
Pression de service : le joint statique peut atteindre environ 200 Mpa (selon le matériau et le type de joint de la bague de retenue), le joint alternatif peut atteindre environ 40 Mpa. La rotation à vitesse lente peut atteindre environ 15 MPa.
Vitesse : le mouvement alternatif et la rotation peuvent atteindre environ 2 m/s (selon le matériau).
Normes de commande
(1) Les anneaux de retenue de la série T01 sont composés d'un diamètre intérieur d1, d'une largeur W et d'une épaisseur T.
Exemple : T01-00356 d1 : 3,56*W :1,35*T :1,23

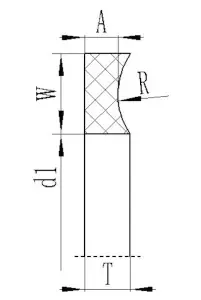

(2) Les anneaux de retenue de la série T02 sont composés d'un diamètre intérieur d1, d'une largeur W et d'une épaisseur A et T.
Exemple : T02-027 d1:33,78*W:1,35*A:1,14*T:1,24
