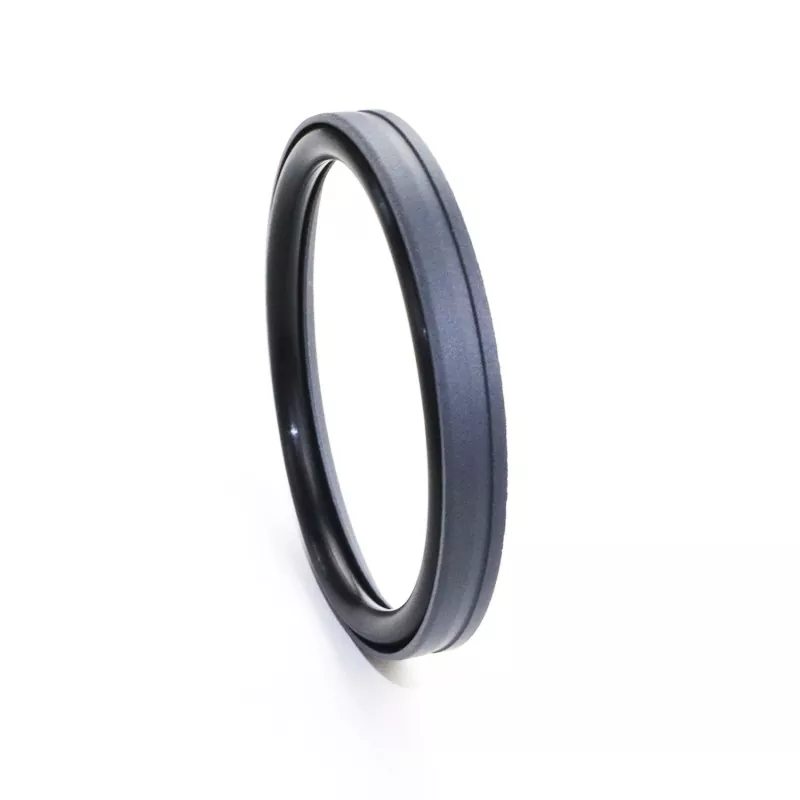

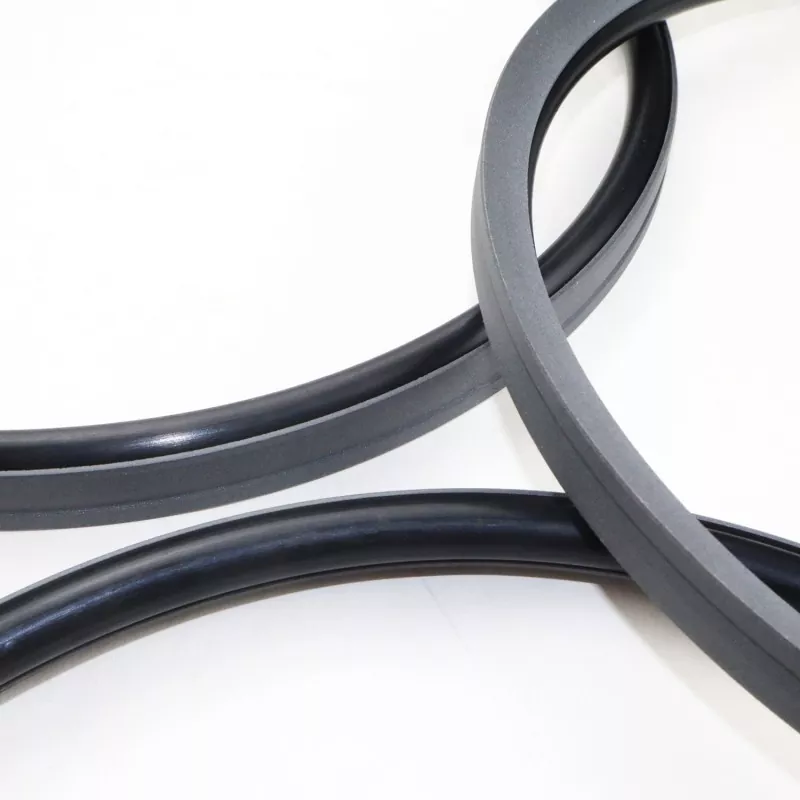

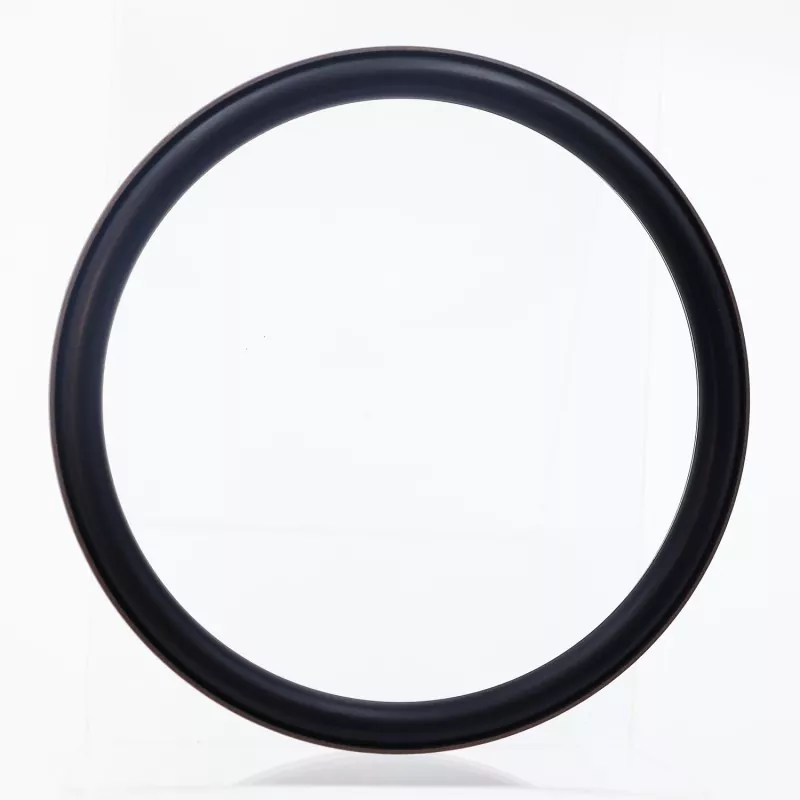

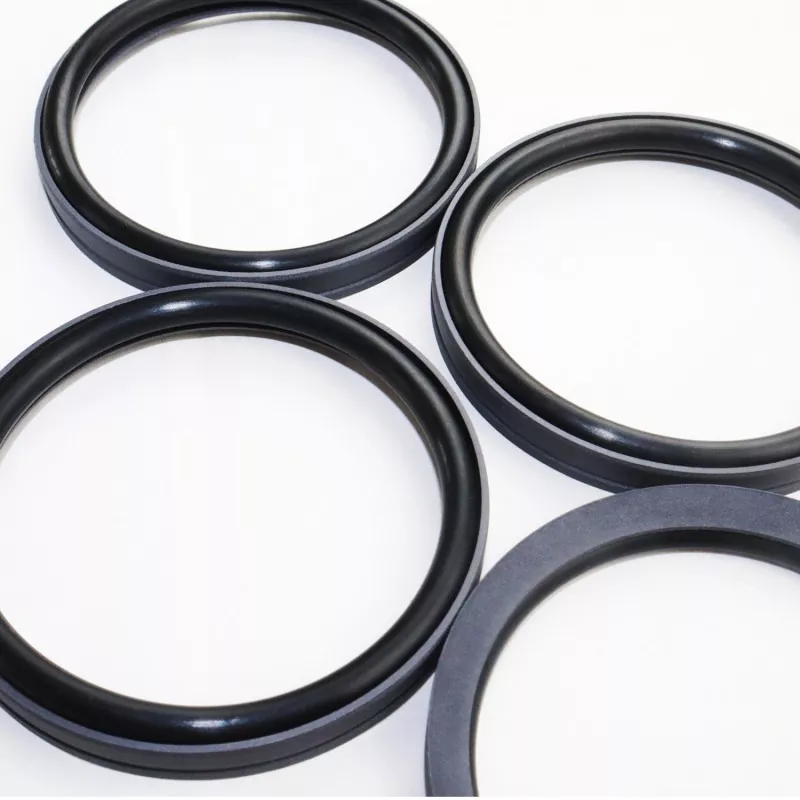

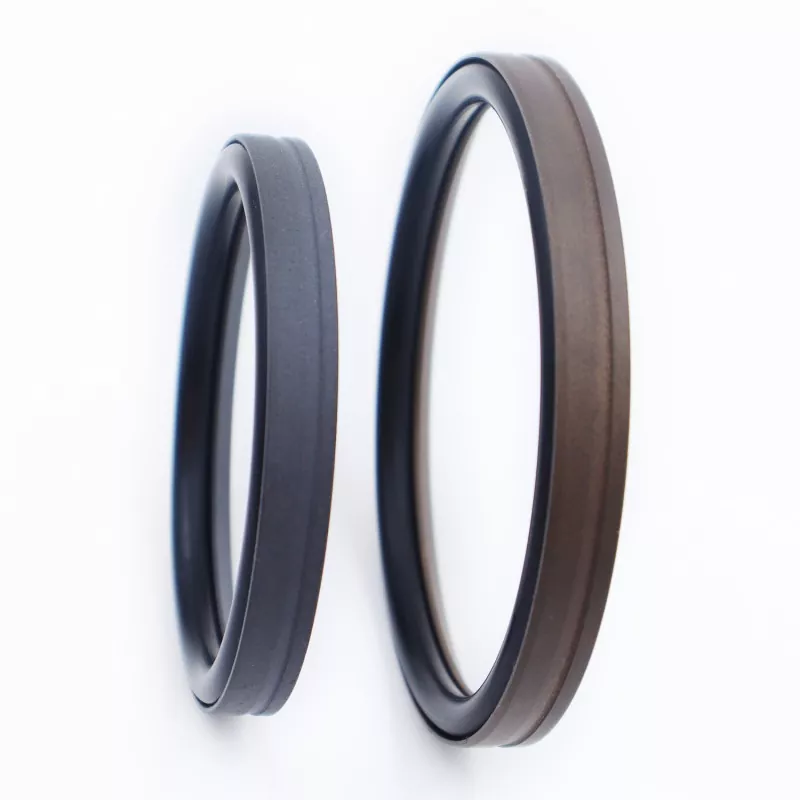

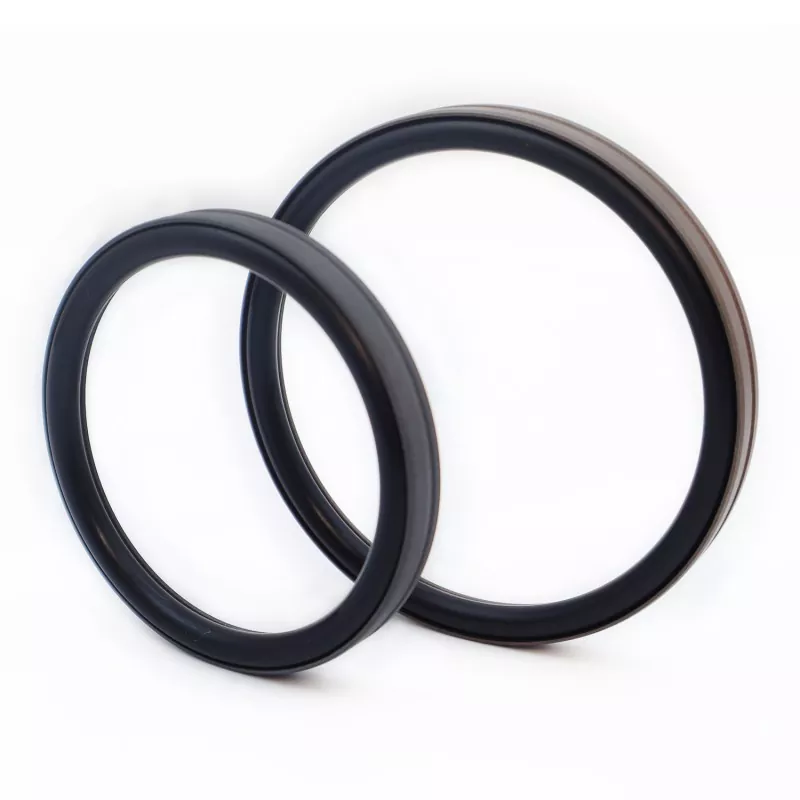

Le joint combiné de type pied d'alésage se compose d'une bague d'étanchéité en forme de pied en PTFE (ou d'un composite PTFE) et d'un joint torique en caoutchouc ; il est conçu pour l'étanchéité à simple effet dans les applications hydrauliques et pneumatiques alternatives. Il est classé dans les séries RC53 et RC54 en fonction du joint torique correspondant (conforme à la norme GB1235). Grâce à la conception à lèvres fines de la bague d'étanchéité, elle offre une excellente compensation de suivi et des performances d'étanchéité supérieures. Il fonctionne bien dans des conditions de haute et de basse pression, fonctionne sans « stick-slip » (rampant), permet une étanchéité sans huile à long terme et est largement utilisé pour les pistons de cylindres haute pression.
La rainure en forme de coin sur la surface d'étanchéité en forme de pied améliore l'intégrité de l'étanchéité et la résistance à la contamination tout en réduisant la friction. La conception structurelle améliore également la capacité de charge du joint. En règle générale, il ne convient pas à une installation dans des rainures fermées.
1. Convient aux applications hydrauliques et pneumatiques ;
2. Excellentes performances d’étanchéité dans des conditions de haute et basse pression ;
3. Faible frottement, résistance de rupture minimale, mouvement fluide, frottement dynamique et statique égal et aucun stick-slip ;
4. Longue durée de vie ; adapté aux applications de lubrification sans huile ;
5. Convient pour le scellage à haute et ultra-haute pression ;
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Température (°C) |
Vitesse m/s |
Médias |
|
≤100 |
-35 à +100 (avec joint torique NBR) |
≤6 |
Huiles hydrauliques minérales, fluides ignifuges (HFA/HFB), gaz… |
|
-20 à +180 (avec joint torique FKM) |
1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile R01 (NBR), le fluoroélastomère R02 (FKM), etc.
2. Matériau de la bague d'étanchéité : Matériau standard PTFE3 ; les autres matériaux disponibles incluent le PTFE2, le PTFE4 et d'autres plastiques hautes performances.
Modèle de commande : RC53-80x69.6x9.8-PTFE3-R01
Diamètre d'alésage x diamètre de rainure x largeur de rainure | PTFE3 : code matériau PTFE modifié | R01 : code matériau du joint torique
N'importe quelle taille dans la plage de paramètres est disponible
|

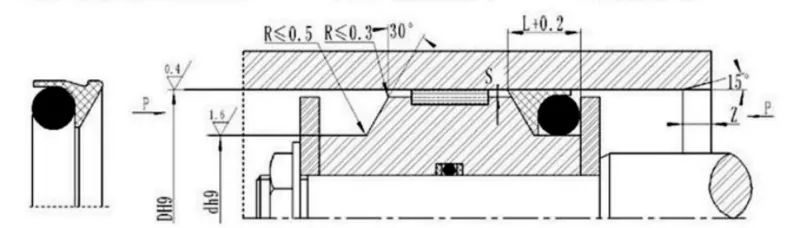

Plage d'ouverture D H9 |
Diamètre de rainure dh9 |
Largeur de rainure L+0,2 |
Jeu radial Smax |
Chanfreiner Zmin |
Diamètre du fil du joint torique faire |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Compatible avec les joints toriques GB1235 ; n'importe quelle taille dans la plage spécifiée peut être fournie.
|
Plage d'ouverture D H9 |
Diamètre de rainure dh9 |
Largeur de rainure L+0,2 |
Jeu radial Smax |
Chanfreiner Zmin |
Diamètre du fil du joint torique faire |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Remarque : Pour les pressions >60 MPa, une tolérance d'ajustement H8/8 est utilisée au niveau de la zone de base du joint et le jeu du joint ultra haute pression Smax est <0,05.
