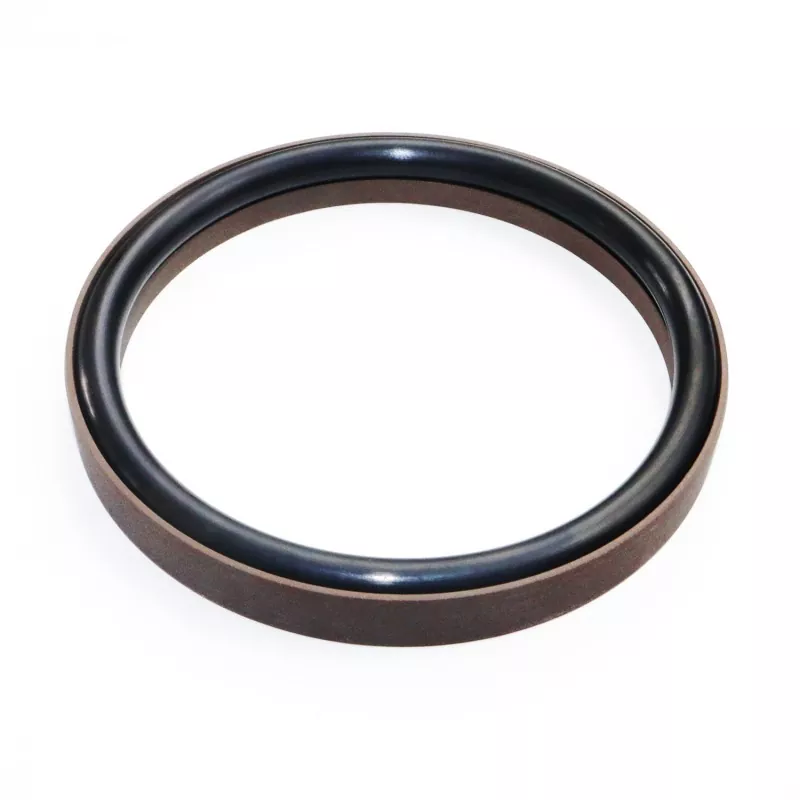

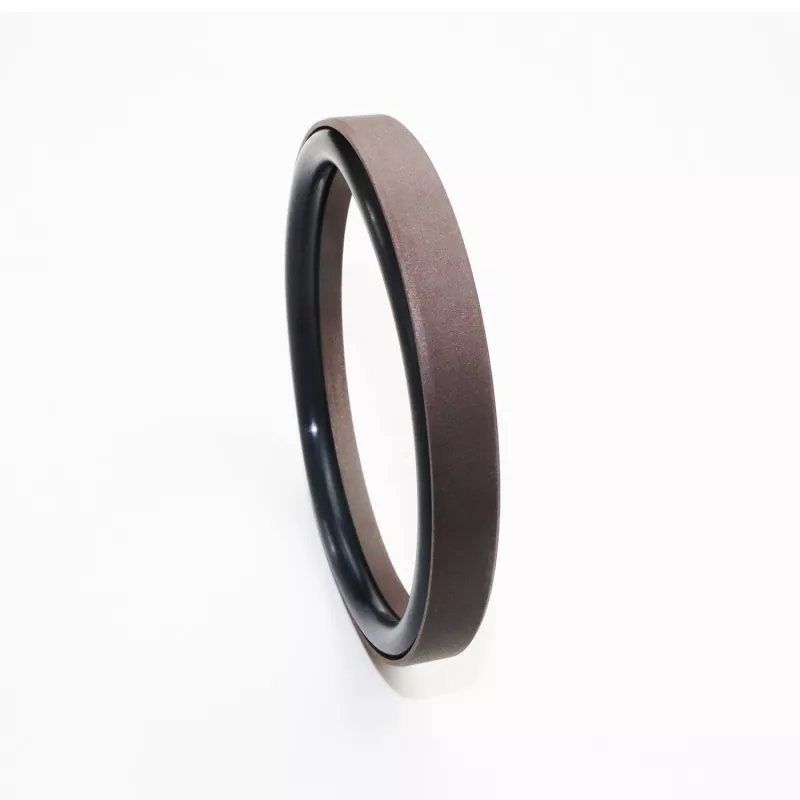

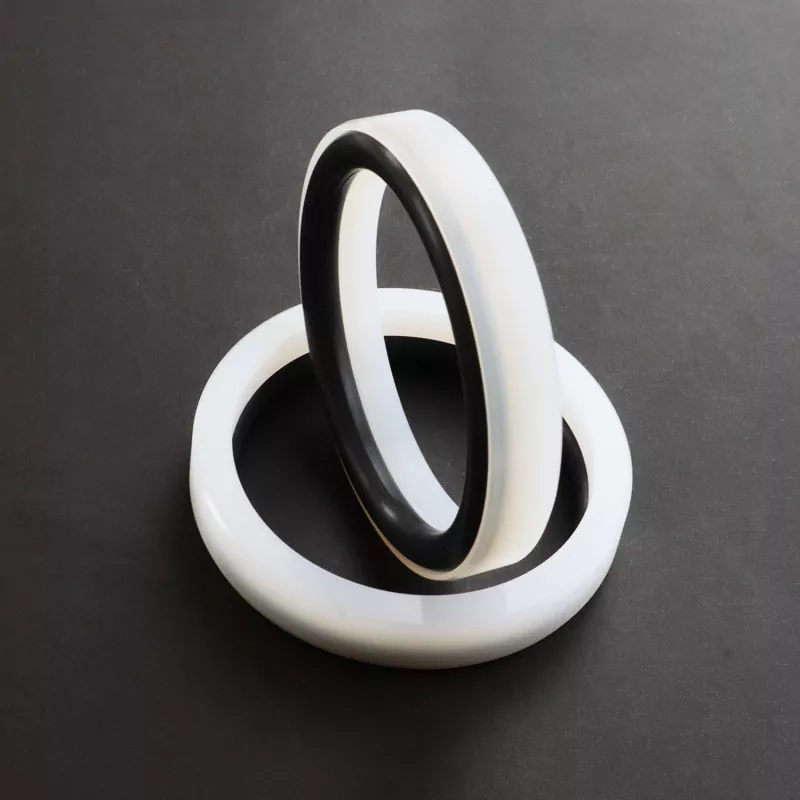

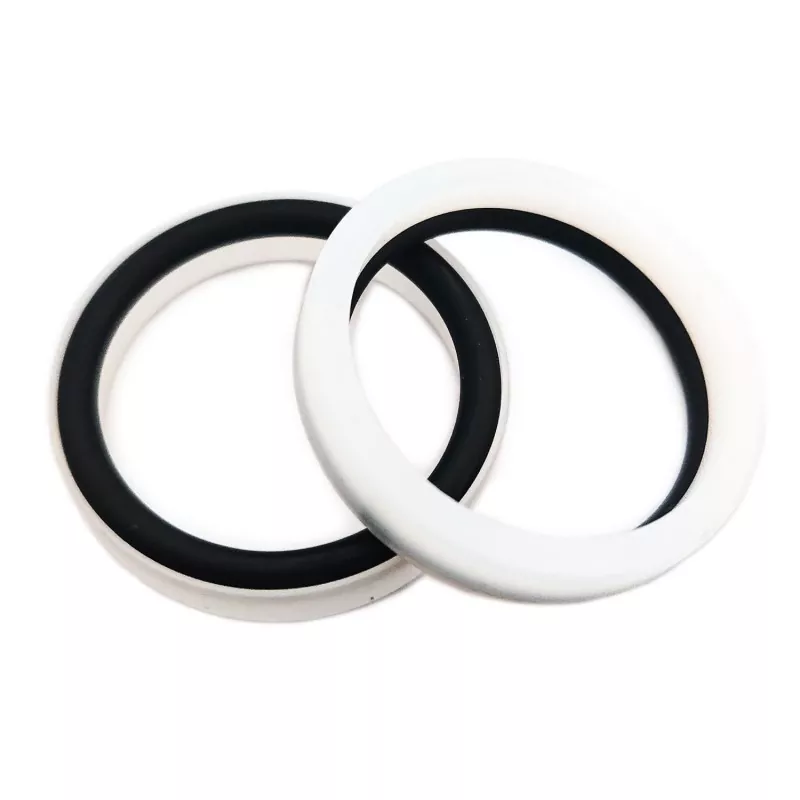

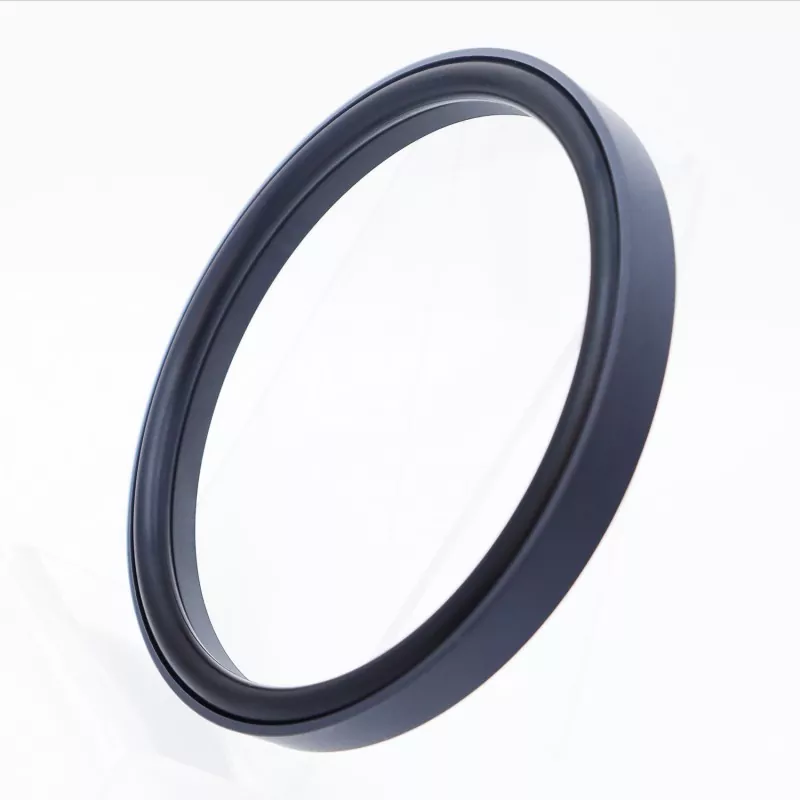

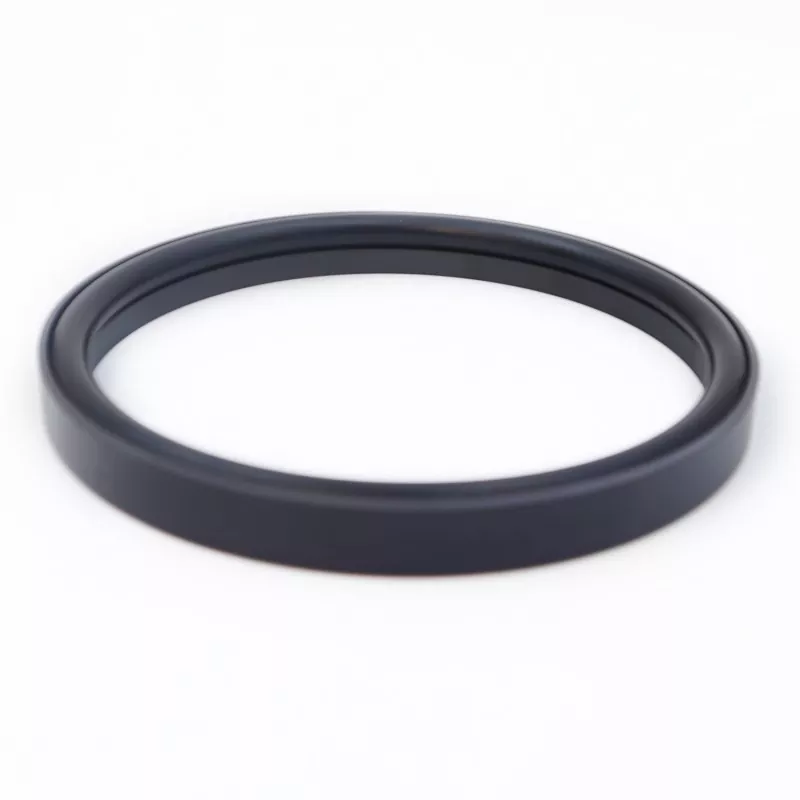

Le joint combiné renforcé pour tige (conçu pour les applications à ultra haute pression et à base d'eau) se compose d'une bague d'étanchéité renforcée à angle droit en PTFE (ou d'un composite PTFE) et d'un joint torique en caoutchouc. Il est disponible dans les séries RC58 et RC59, selon le joint torique spécifique utilisé (conforme à la norme GB1235). Il offre des performances à faible frottement (garantissant une résistance nulle au démarrage et un mouvement alternatif fluide sans broutage) et convient à un fonctionnement à long terme dans des environnements sans huile, réduisant ainsi considérablement le risque de panne d'équipement et les coûts de maintenance.
Grâce à l'épaisseur optimisée de la bague d'étanchéité, le joint fonctionne efficacement même lorsqu'il est utilisé avec de l'eau ou d'autres fluides à faible viscosité. La conception structurelle de la bague d’étanchéité renforcée améliore également sa résistance aux hautes et ultra-hautes pressions. Généralement, ce joint ne peut pas être installé dans une rainure fermée.
1. Faible friction : résistance de démarrage minimale, mouvement fluide, friction dynamique et statique égale et aucun broutage ;
2. Longue durée de vie : convient aux applications de lubrification sans huile ;
3. Convient pour sceller les systèmes à haute et ultra-haute pression, ainsi que les milieux à faible viscosité tels que l'eau ;
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Température (°C) |
Vitesse m/s |
Médias |
|
≤200 |
-35 à +100 (avec joint torique NBR) |
≤6 |
Huiles hydrauliques minérales, fluides ignifuges (HFA/HFB), eau… |
|
-20 à +200 (avec joint torique FKM) |
1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile RO1 (NBR), le fluoroélastomère RO2 (FKM), etc.
2. Matériau de la bague d'étanchéité : Matériau standard PTFE3 ; les matériaux alternatifs incluent le PTFE2, le PTFE4 et d’autres plastiques hautes performances.
Modèle de commande : RC58—80x69,2x10,5—PTFE3—R01
Modèle - Diamètre d'alésage x Diamètre de rainure x Largeur de rainure | PTFE3 - Code matériau PTFE modifié | R01 - Code matériau du joint torique
Les spécifications dans la plage de paramètres sont disponibles.
|

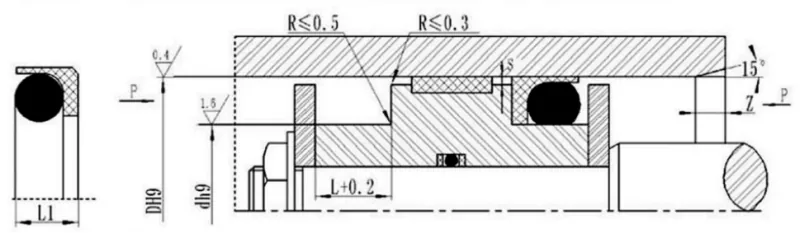

Modèle standard DH9 RC58 |
DH9 à charge légère RC58-Q |
DH9 robuste RC58-Z |
Diamètre de rainure dh9 |
Largeur de rainure L+0,2 |
Hauteur du joint L1 |
Rayon de coin Rmax |
Jeu radial Smax |
Chanfreiner Zmin |
Diamètre du fil du joint torique faire |
|
|
<20MPA |
<60MPA |
|||||||||
|
8 ~ 12,9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24 ~ 49,9 |
9 ~ 12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24 ~ 49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24 ~ 49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
J-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
J-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Remarque : Pour les pressions >60 MPa, une tolérance d'ajustement H8/f8 est utilisée au niveau de la zone de base du joint ; pour le scellage à très haute pression, Smax < 0,05.
Compatible avec les joints toriques GB1235 ; n'importe quelle taille dans la plage de paramètres spécifiée peut être fournie.
|
Plage d'ouverture D H9 |
Diamètre de rainure dh9 |
Largeur de rainure L+0,2 |
Jeu radial Smax |
Rayon de coin Rmax |
Chanfreiner Zmin |
Diamètre du fil du joint torique faire |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
