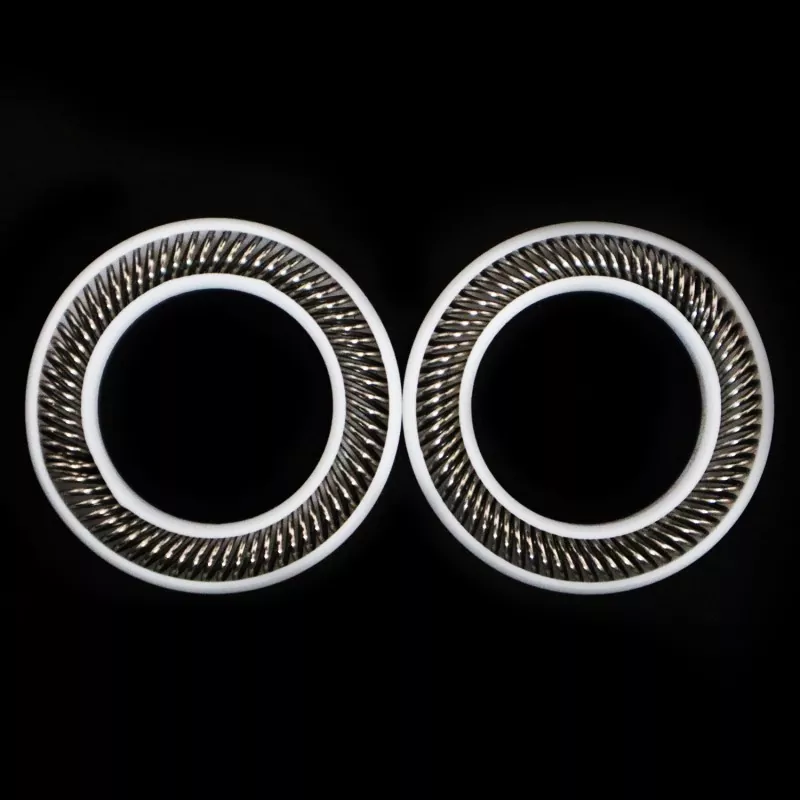

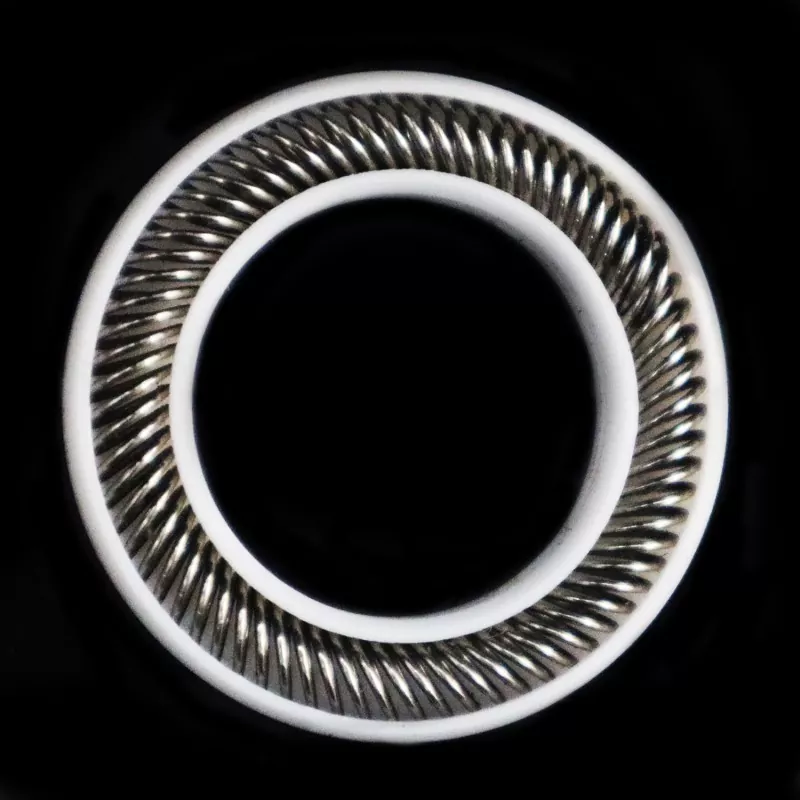

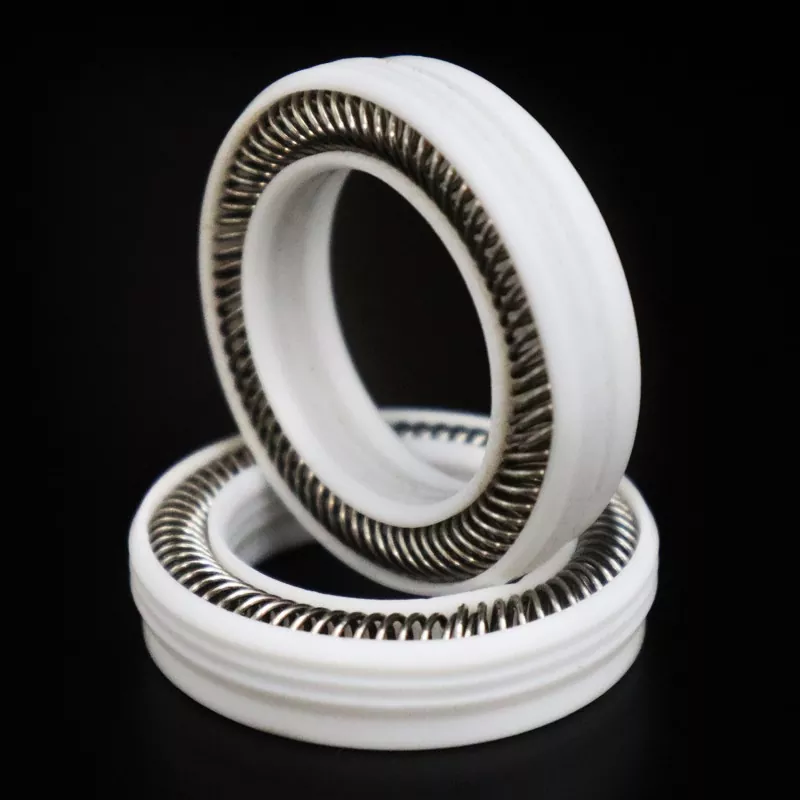

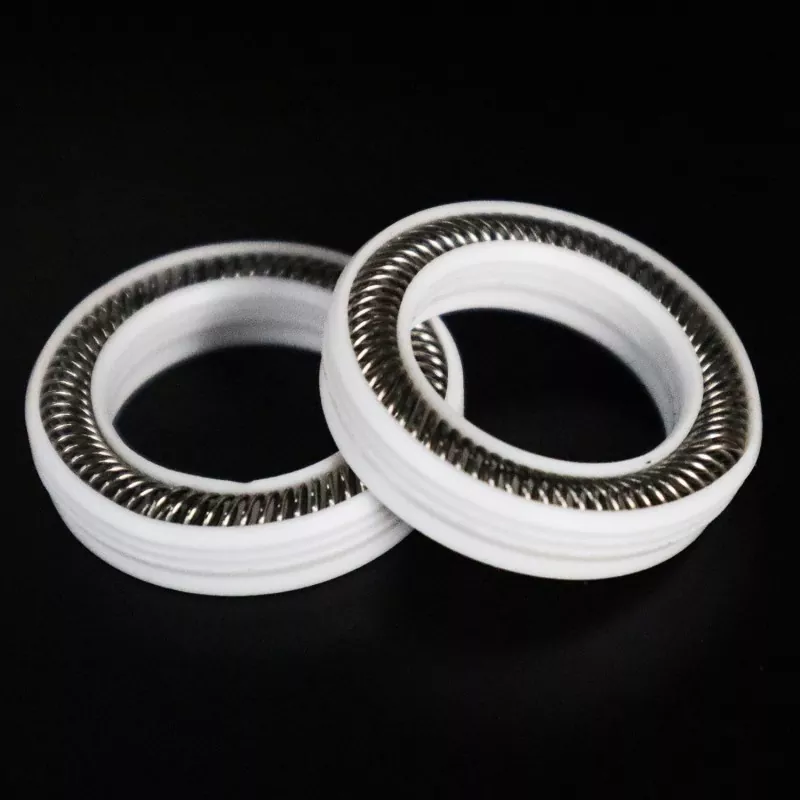

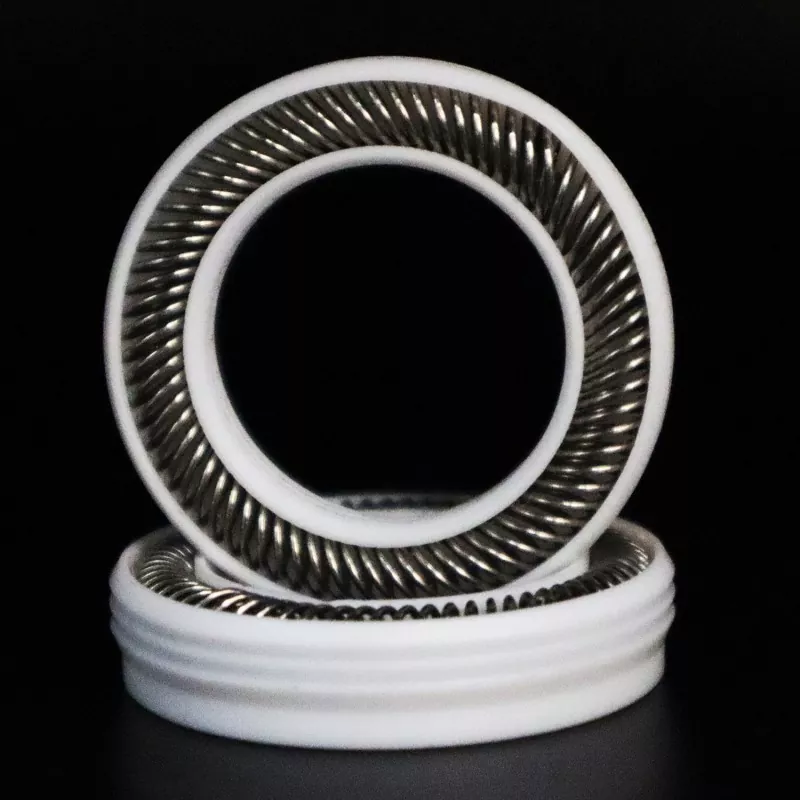

Le joint à ressort robuste Ruichen FS-D représente un modèle haute performance de la série, conçu pour une étanchéité fiable et à long terme dans des conditions de fonctionnement extrêmes. Il intègre de multiples avantages techniques, lui permettant de résister à des environnements complexes caractérisés par des pressions élevées, des températures élevées, une corrosion sévère et la présence de particules solides.
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Vitesse (m/s) |
Température °C |
Médias |
|
|
<40 : Utiliser la largeur de rainure L >40 MPa : Utiliser la largeur de rainure L1 |
<10 |
BO/DO -35~+250 |
Autre -200~+250 |
Tous les liquides, produits chimiques et gaz |
Ce modèle présente une structure à lèvres dentées renforcée combinée à un système de ressorts à haute résistance, permettant à la plage de pression applicable de s'étendre jusqu'à 100 MPa (lorsqu'il est utilisé avec une conception de rainure spécialisée). Son système de matériaux a été spécialement optimisé pour résister à des températures élevées de courte durée de 260°C tout en conservant une excellente élasticité à basse température. La conception améliore également considérablement la résistance à l’extrusion et à l’usure.
Les joints à ressort Ruichen FS-D démontrent une durabilité exceptionnelle dans les machines hydrauliques robustes, les équipements de forage et de production pétroliers, les réacteurs chimiques à haute température et les équipements industriels lourds. Conçus pour résister à des conditions de lubrification médiocre, voire inexistante, ils maintiennent une étanchéité efficace même dans des environnements contenant des contaminants solides. Le choix des joints Ruichen FS-D offre une garantie technique solide pour le fonctionnement fiable et à long terme des équipements critiques.
Toutes les dimensions comprises dans la plage de paramètres sont disponibles.
Remarque : Si les spécifications requises ne figurent pas dans ce tableau, veuillez nous contacter ; des produits jusqu'à 1600 mm peuvent être fournis.
|

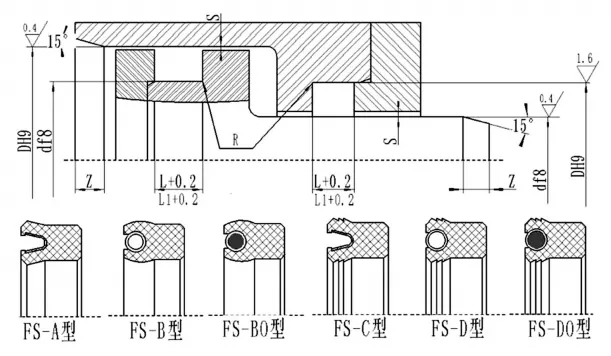

d |
D |
L+0,2 |
L1+0,2 (Applicable pour des pressions >40 MPa) |
Jeu radial Smax |
Longueur du chanfrein Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
j+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
j+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
j+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
j+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
j+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Conseils d'application : Convient aux environnements industriels les plus exigeants ; recommandé pour l’étanchéité à long terme des composants critiques de l’équipement. Une sélection précise nécessite la fourniture de paramètres de fonctionnement complets.
