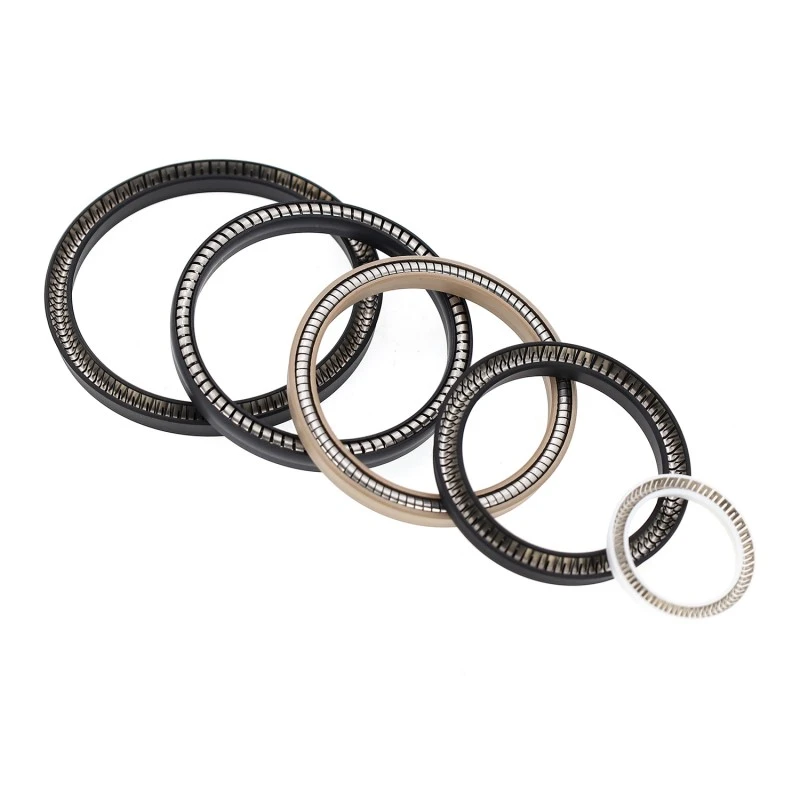

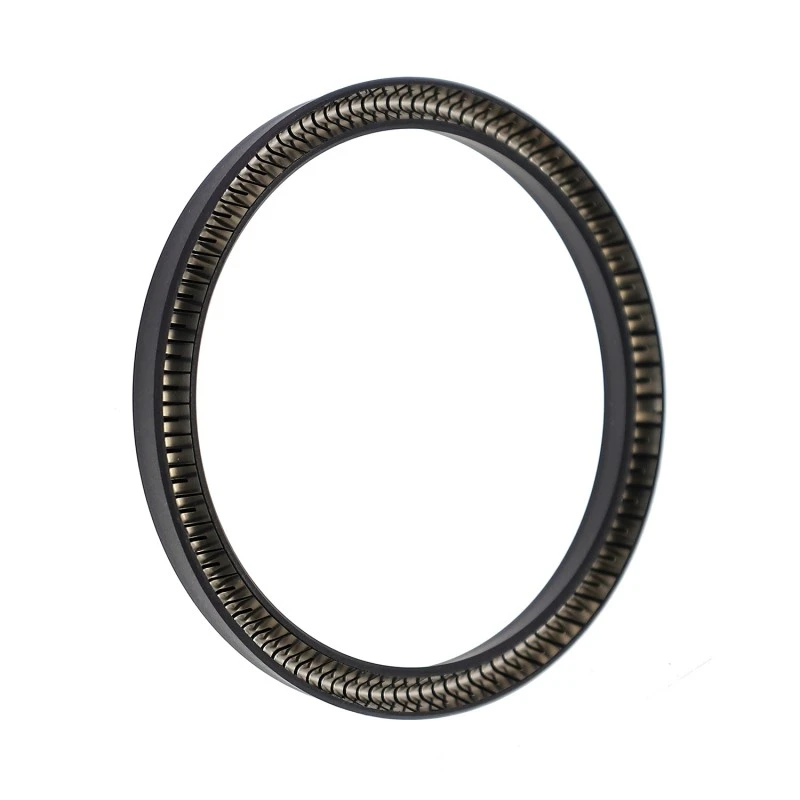

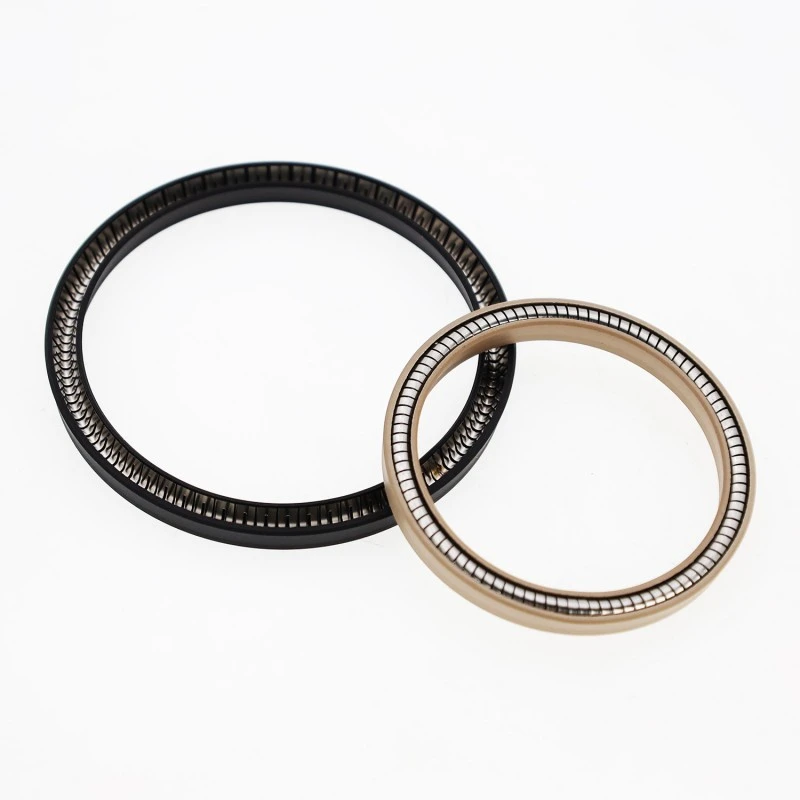

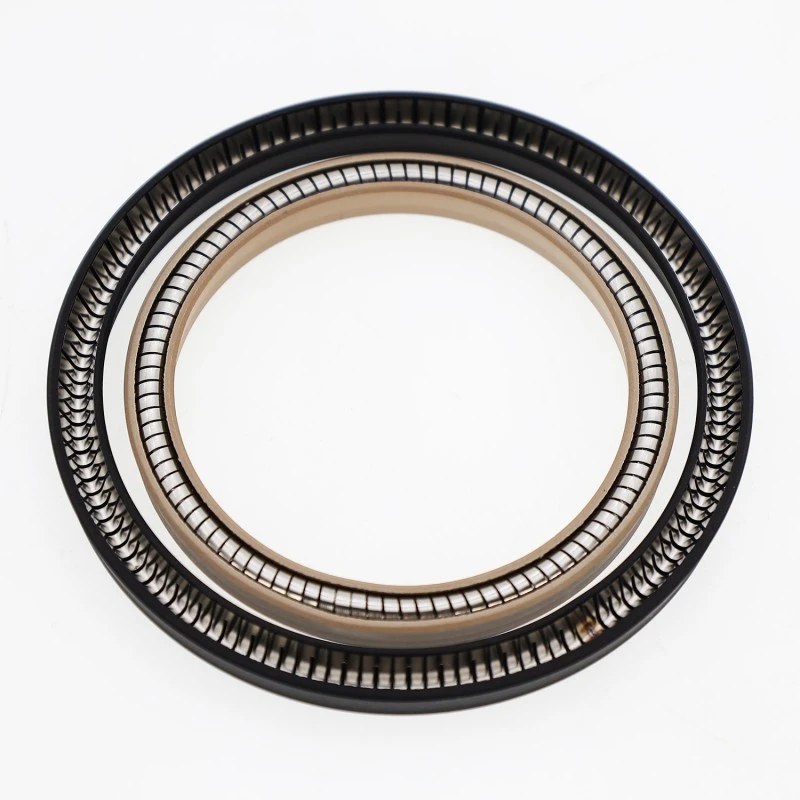

Le joint à ressort RC16 est composé d'un ressort en acier inoxydable et d'un plastique haute performance. Le ressort en acier inoxydable peut être un ressort en forme de V ou en forme de O. Lors de l'utilisation du RC16-B, le matériau élastomère approprié doit être sélectionné.
|
Pression MPa |
Vitesse m/s |
Température °C |
Moyen |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Presque tous les médias |
Sélection des matériaux
1. Le matériau du joint torique peut être sélectionné parmi : Caoutchouc nitrile R01 (NBR), Caoutchouc fluoré R02 (FKM), etc.
2. Les matériaux des bagues d'étanchéité comprennent : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Les ressorts en acier inoxydable peuvent être en forme de O ou de V.
Exemple de commande
RC16-40-PTFE4+V : diamètre de l'arbre 40, le matériau de la bague d'étanchéité est du PTFE4, le ressort en acier inoxydable est un ressort en forme de V.
RC16-B-40-PTFE4+R02 : diamètre de l'arbre 40, le matériau de la bague d'étanchéité est en PTFE4, le joint torique correspondant est en caoutchouc fluoré.

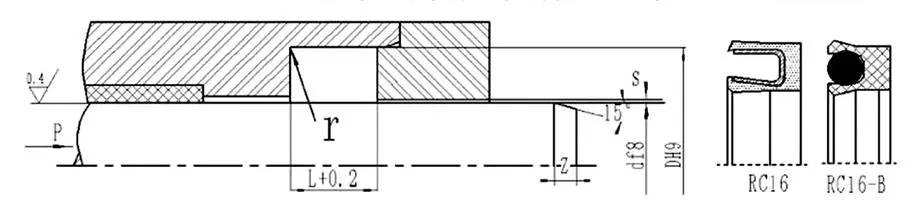

Tableau des spécifications et des paramètres (n'importe quelle taille dans la plage spécifiée est disponible)
|
df8 |
DH9 |
L+0,2 |
Smax(<20MPA) |
Smax(<40MPA) |
Zmin |
max |
|
4~9.9 |
j+2,9 |
2.4 |
0.08 |
0.05 |
0,8L |
0.4 |
|
10 ~ 19,9 |
j+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20 ~ 39,9 |
j+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
j+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
j+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
Mise en place du joint PTFE : Des rainures ouvertes sont généralement utilisées ; pour une installation dans des rainures fermées, veuillez vous référer à la page 160 des instructions d'installation du joint PTFE.
Tableau des spécifications et des dimensions (Si vos spécifications requises ne figurent pas dans ce tableau, veuillez contacter notre société ; nous pouvons fournir des produits jusqu'à 1600 mm.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
