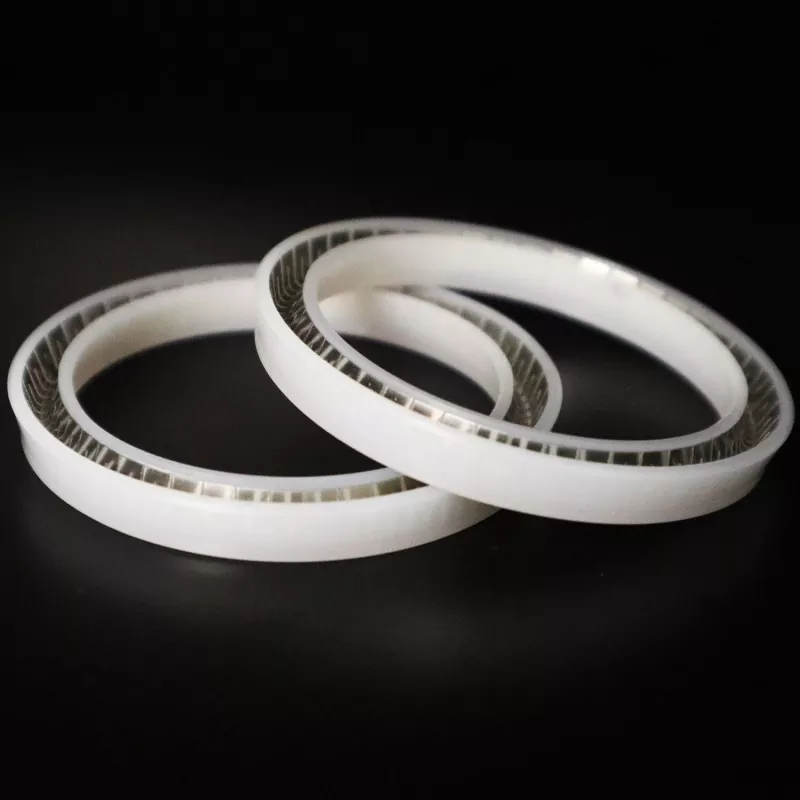

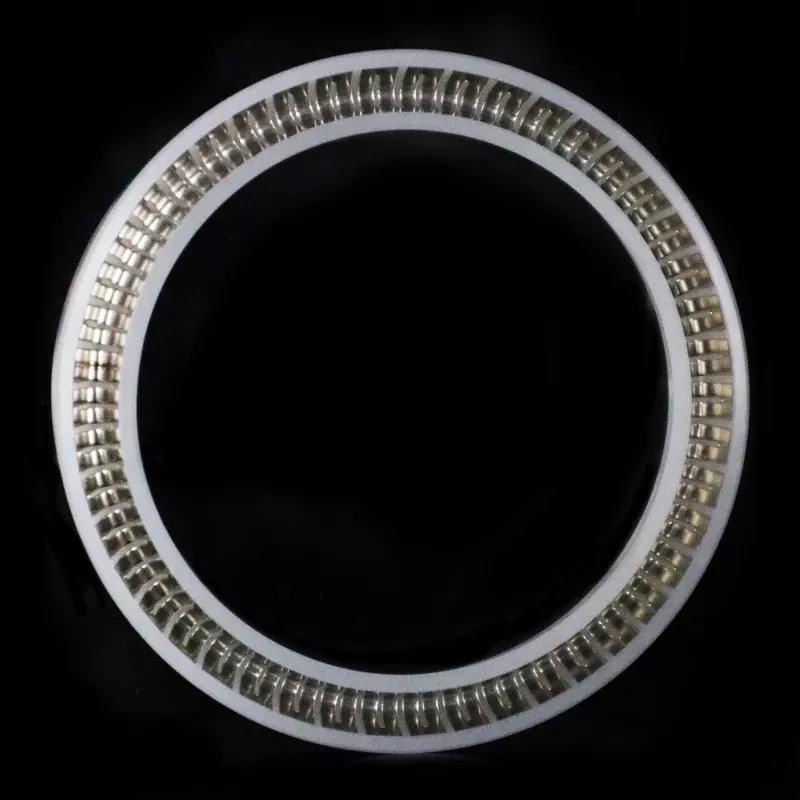

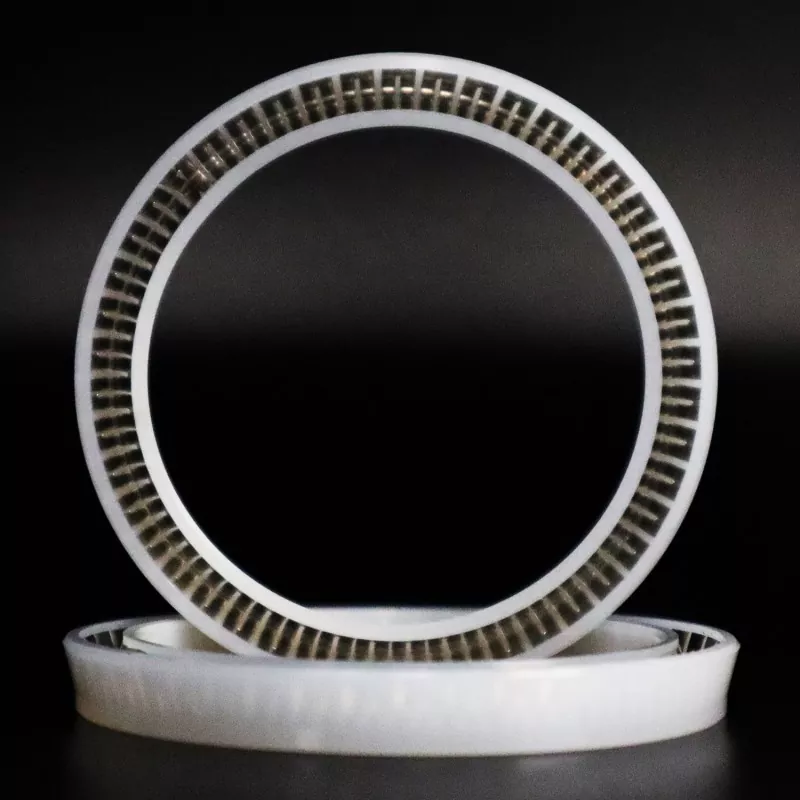

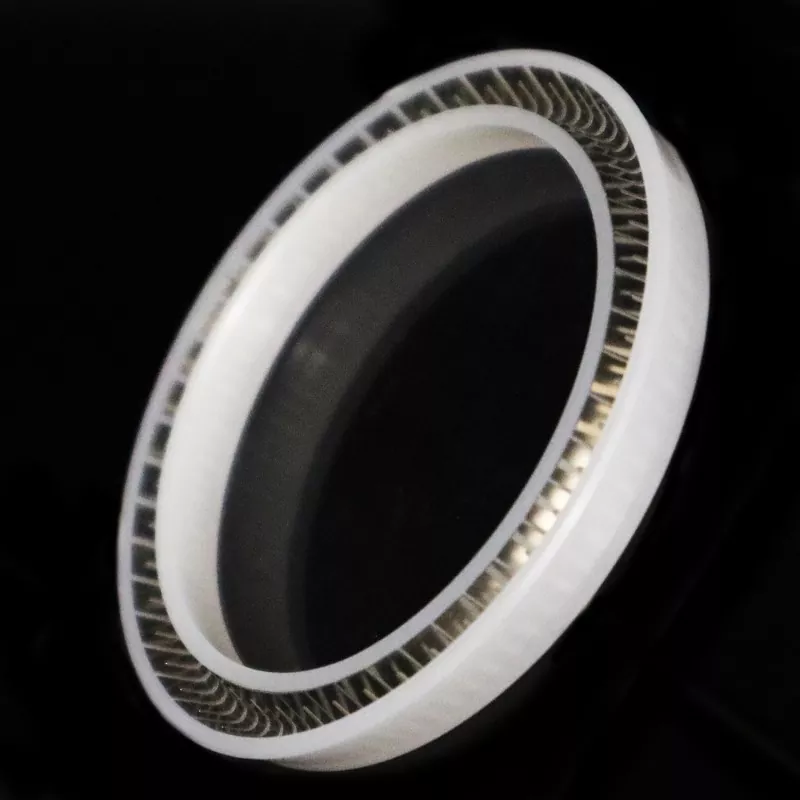

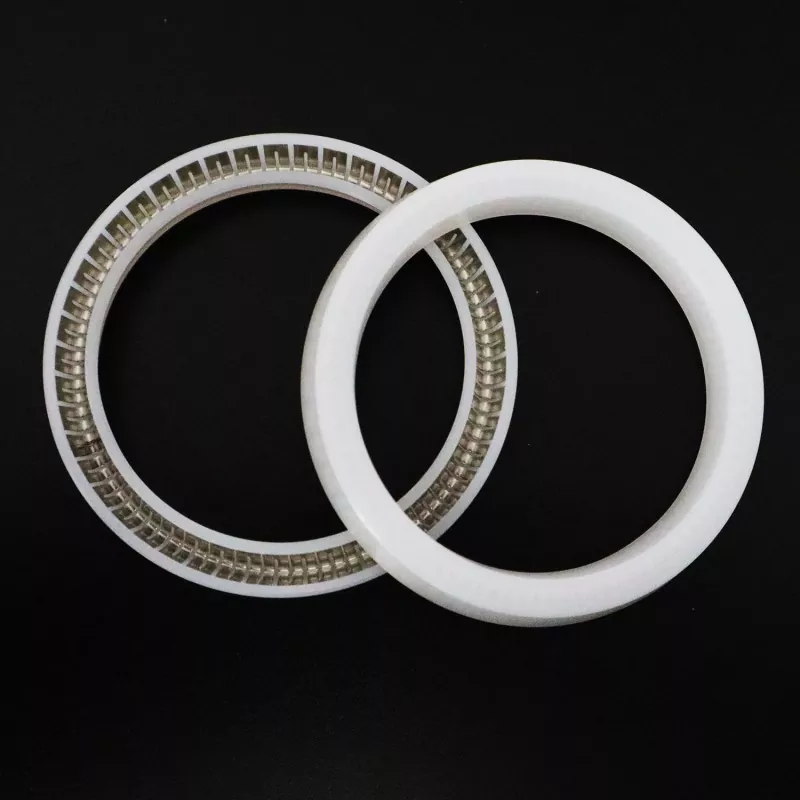

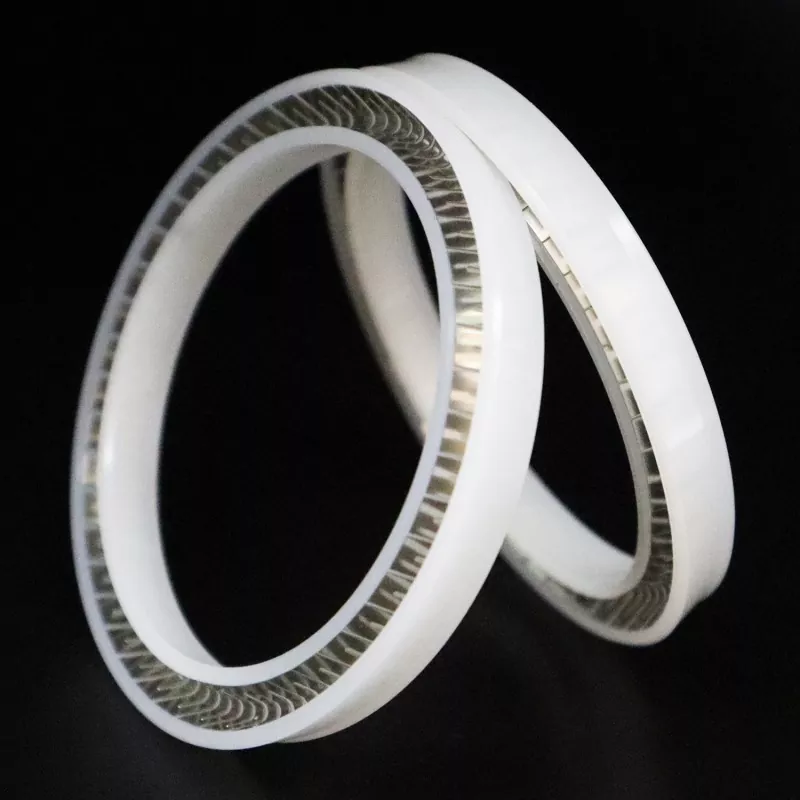

Le joint symétrique à ressort Ruichen FS-A présente une conception symétrique, lui permettant d'être utilisé de manière interchangeable pour les arbres et les alésages. En tant que modèle fondamental de la série de joints alimentés par ressort, le FS-A offre une solution d'étanchéité économique et fiable pour la plupart des conditions de fonctionnement standard, ce qui le rend adapté à une variété d'applications impliquant l'étanchéité statique, la rotation à faible vitesse et le mouvement alternatif.
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Vitesse (m/s) |
Température °C |
Médias |
|
|
<40 : Utiliser la largeur de rainure L >40 MPa : Utiliser la largeur de rainure L1 |
<10 |
BO/DO -35~+250 |
Autre -200~+250 |
Tous les liquides, produits chimiques et gaz |
Les principaux avantages de ce modèle résident dans sa large compatibilité multimédia et ses performances stables. Doté d'un corps d'étanchéité en PTFE combiné à une structure à ressort, il résiste à la grande majorité des fluides chimiques, notamment divers fluides hydrauliques, lubrifiants et solutions chimiques douces. Concernant l'adaptabilité à la température, le modèle FS-A maintient des performances d'étanchéité stables sur une plage de -50°C à 200°C.
Le joint à ressort Ruichen FS-A est particulièrement adapté aux équipements industriels généraux, aux systèmes hydrauliques standard et aux unités de manipulation de fluides conventionnelles. Sa conception à faible friction garantit un fonctionnement fluide et un frottement minimal, empêchant ainsi le phénomène de « stick-slip » pendant le fonctionnement de l'équipement.
Pour les clients qui choisissent des joints à ressort pour la première fois ou pour ceux qui sont très sensibles aux coûts, le Ruichen FS-A est un choix d'entrée de gamme idéal.
Toutes les tailles dans la plage de paramètres spécifiée sont disponibles.
Remarque : Si les spécifications requises ne figurent pas dans ce tableau, veuillez nous contacter ; nous pouvons fournir des produits avec des diamètres allant jusqu'à 1600 mm.
|

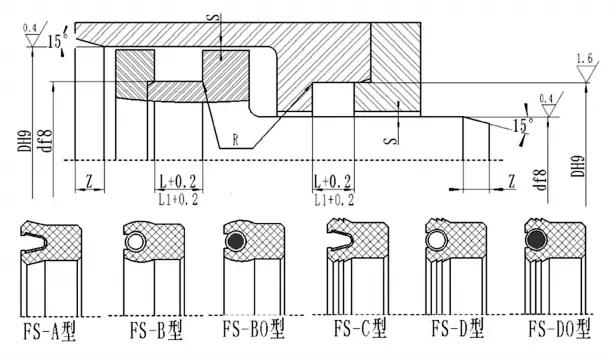

d |
D |
L+0,2 |
L1+0,2 (Applicable pour des pressions >40 MPa) |
Jeu radial Smax |
Longueur du chanfrein Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
j+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
j+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
j+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
j+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
j+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Note d'application : Convient pour l'étanchéité bidirectionnelle des arbres et des alésages dans des environnements industriels standard ; recommandé pour les applications avec des fluctuations de pression minimes.
