Sceaux dynamiques à ressort radial

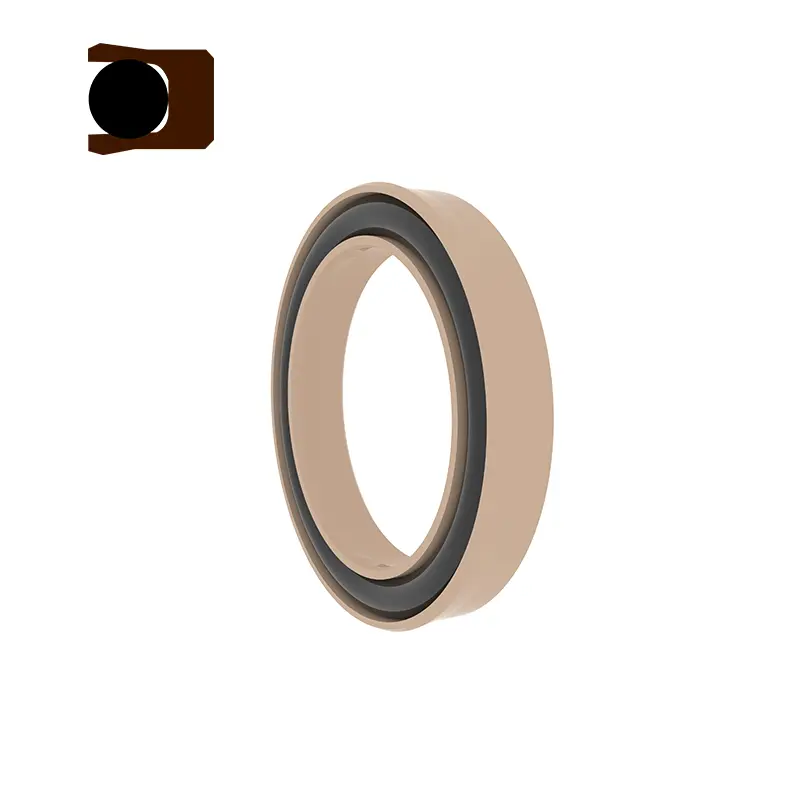

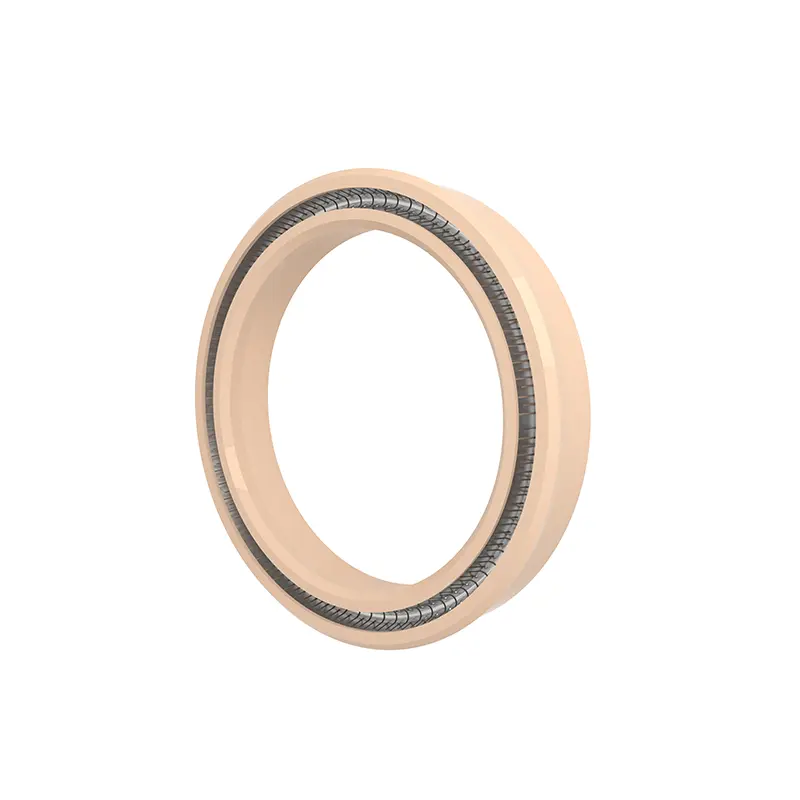

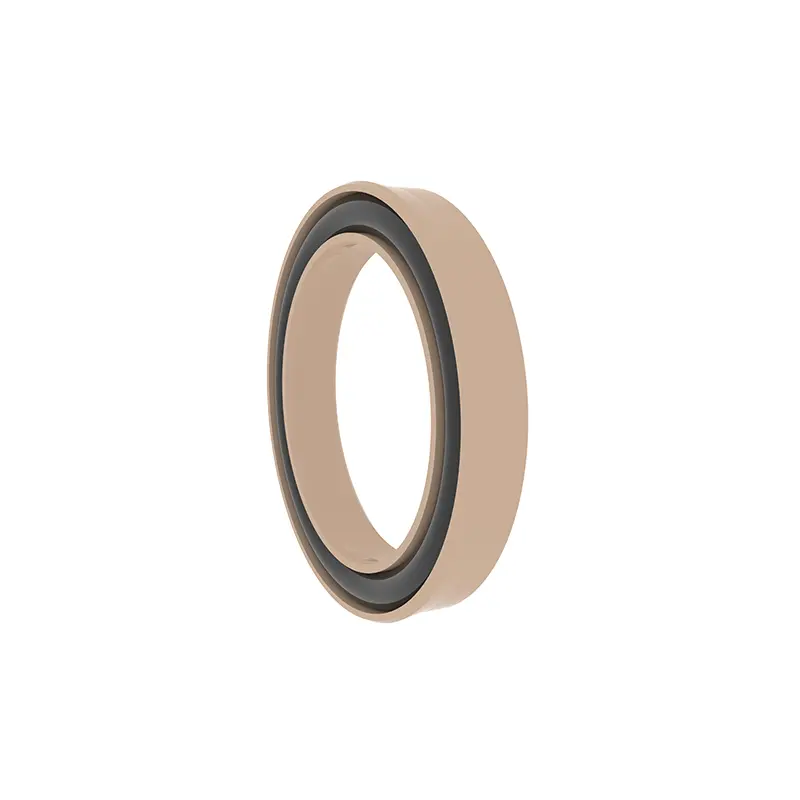

Notre RC16 est un joint de fiche et RC16-B est un joint combiné en forme de Y. Les rainures des deux sont les mêmes et peuvent être installées dans les rainures spécifiées par ML5514F et ISO3771.

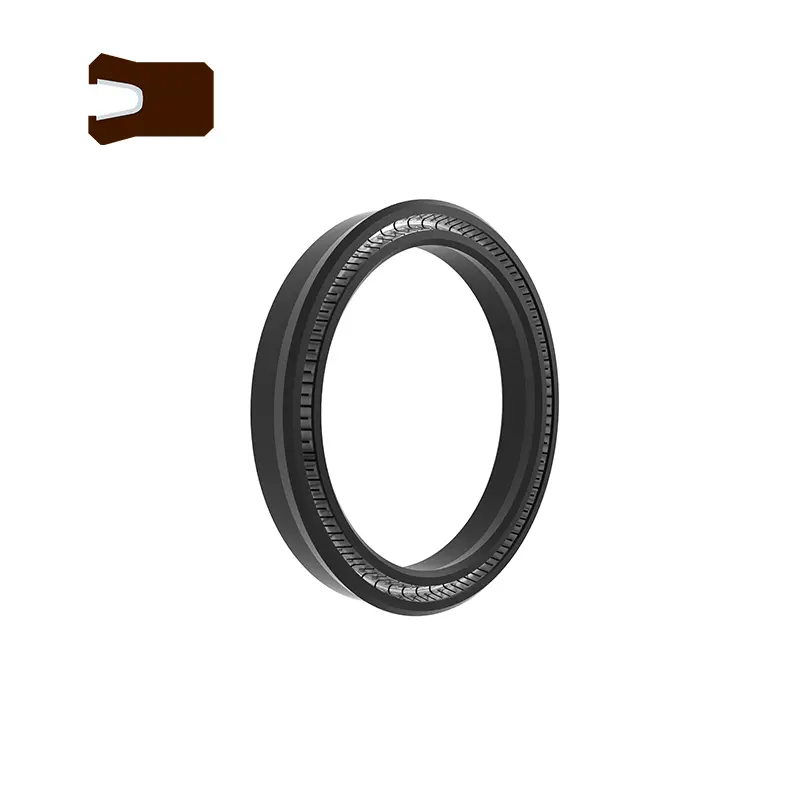

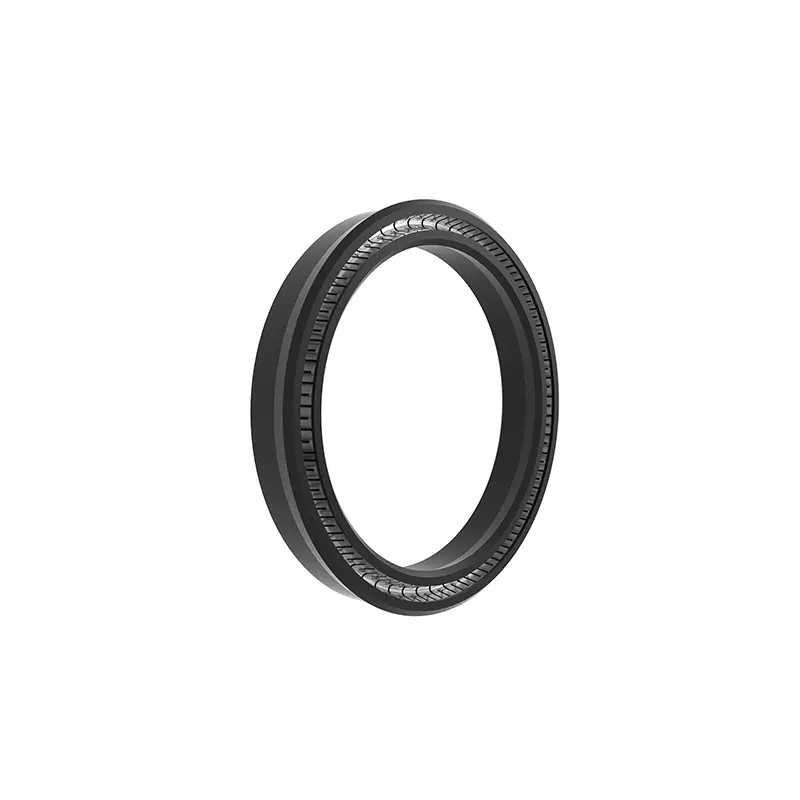

Dans un autre produit de joints énergisés à ressort radial, la série RC65, RC65 est un joint de fiche et RC65-B est un joint combiné en forme de Y. Ils ont également la même conception de rainure et peuvent être installés dans les rainures spécifiées par ML5514F et ISO3771.

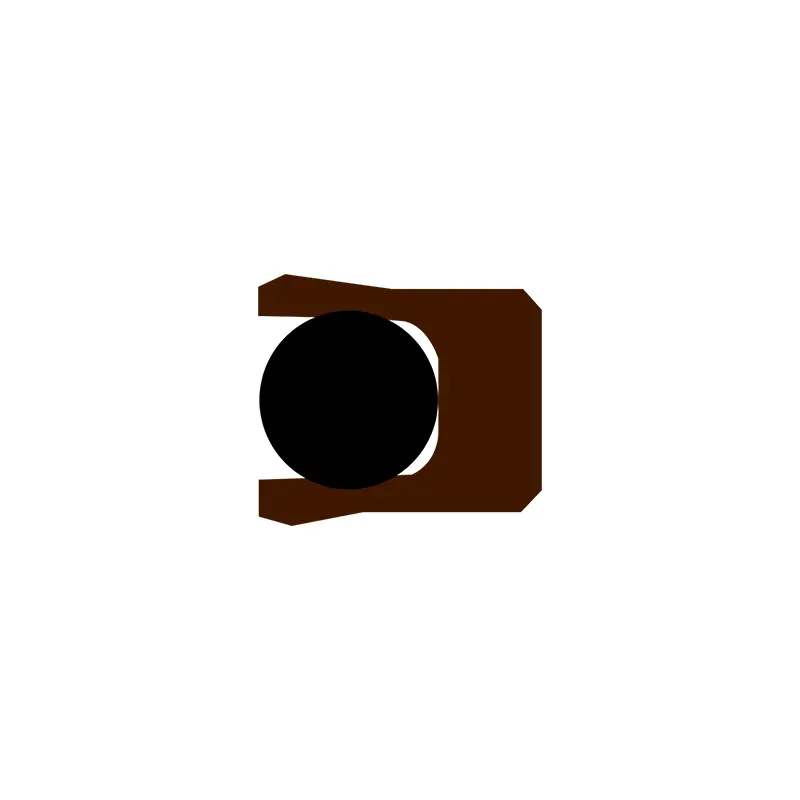

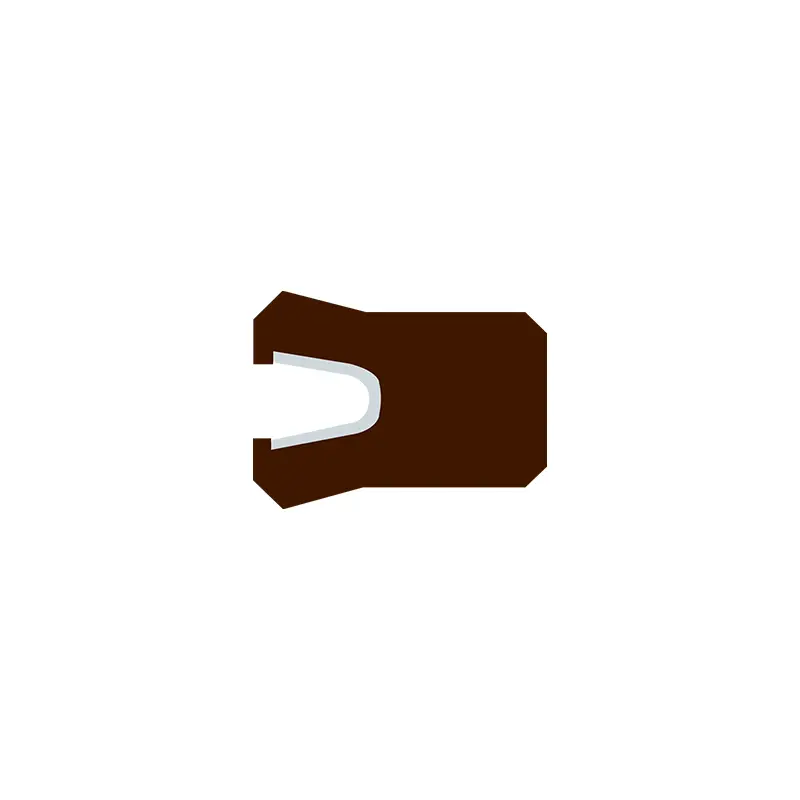

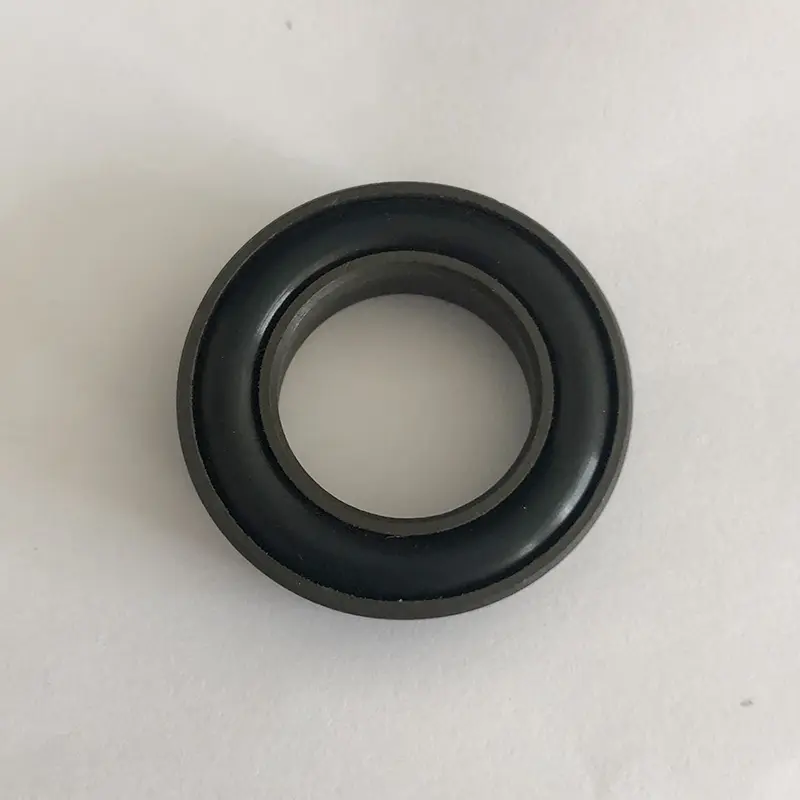

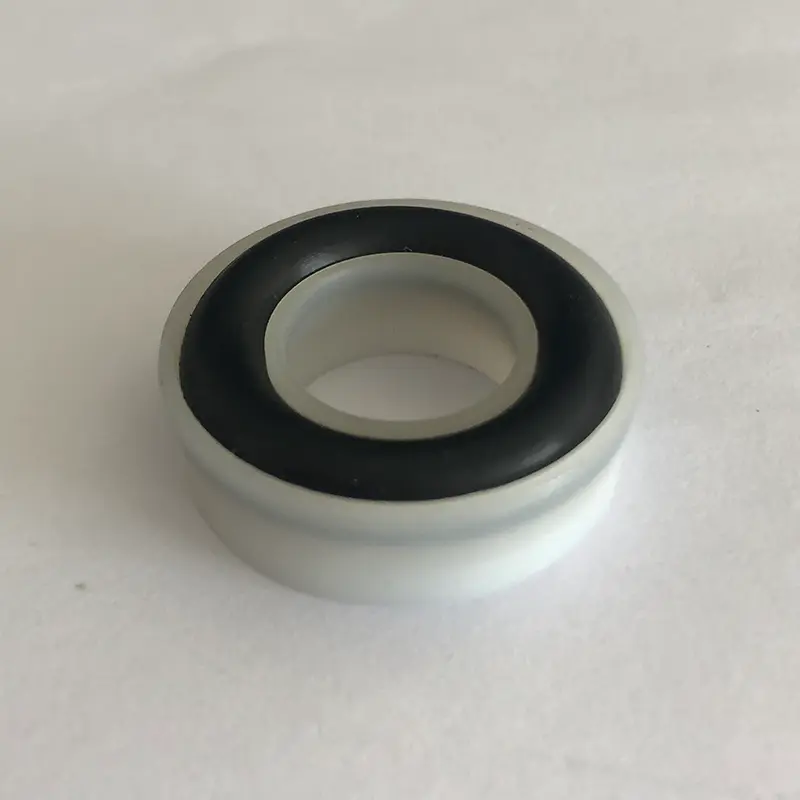

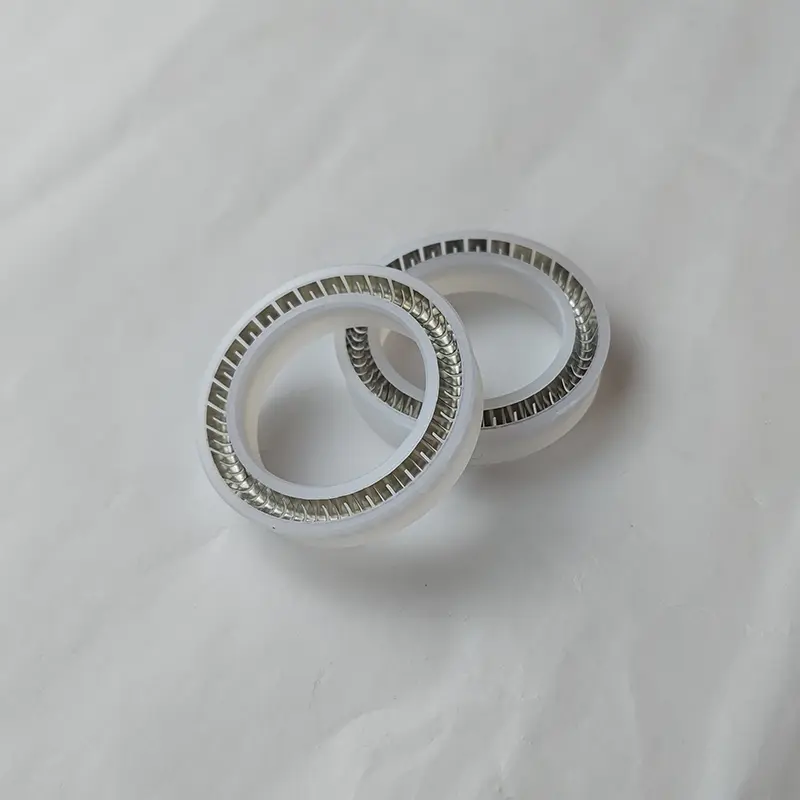

Les joints de bouchons RC16 et RC65 sont composés de ressorts en acier inoxydable et de plastiques élevés. Les ressorts en acier inoxydable peuvent choisir des ressorts en V et des ressorts en forme de O. Lorsque vous utilisez RC16-B et RC65-B, il est nécessaire de sélectionner raisonnablement le matériau élastomère correspondant.

Les deux modèles de joints énergisés à ressort radial ont des performances élevées, une interchangeabilité et une large applicabilité. Ils conviennent aux équipements hydrauliques et pneumatiques dans des conditions de travail sévères et des environnements médiatiques spéciaux, tels que les produits chimiques, le pétrole, l'énergie et d'autres domaines. Le ressort en acier inoxydable fournit une force radiale stable pour assurer l'effet d'étanchéité à long terme, tandis que la combinaison de matériaux en plastique et en élastomère haute performance convient aux milieux à haute pression, à grande vitesse et corrosifs. La conception standardisée des rainures simplifie l'installation et la maintenance et réduit le coût d'utilisation.

Caractéristiques et applications du produit:

Caractéristiques communes des joints énergisés à ressort radial:

1. Peut être utilisé pour la réciprocité, la rotation (swing) et le scellage statique;

2. Applicable à presque tous les liquides et milieux chimiques;

3. Excellentes performances d'étanchéité pour la pression élevée et basse pression et l'étanchéité sous vide;

4. Faible frottement, petite résistance de départ, mouvement lisse, pas de rampe;

5. Vie longue, peut être utilisée pour les joints de lubrification sans huile;

6. Une variété de matériaux sont disponibles pour s'adapter à des changements rapides de température et à diverses conditions de travail complexes;

7. Aucune pollution au milieu en contact avec la circulation des aliments et des médicaments;

8. Peut être stérilisé, presque pas de limite de période de stockage.

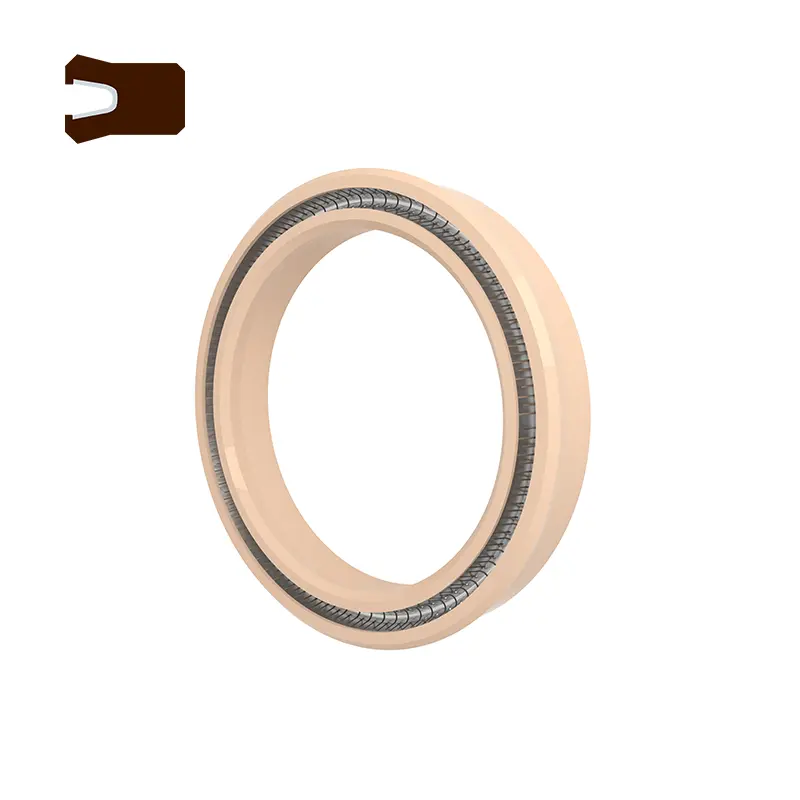

RC16

Conditions de travail applicables

Sélection des matériaux

1. Les matériaux de joint torique assorti peuvent être: R01 Rubber au nitrile (NBR), R02 Fluororubber (FKM), etc.

2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

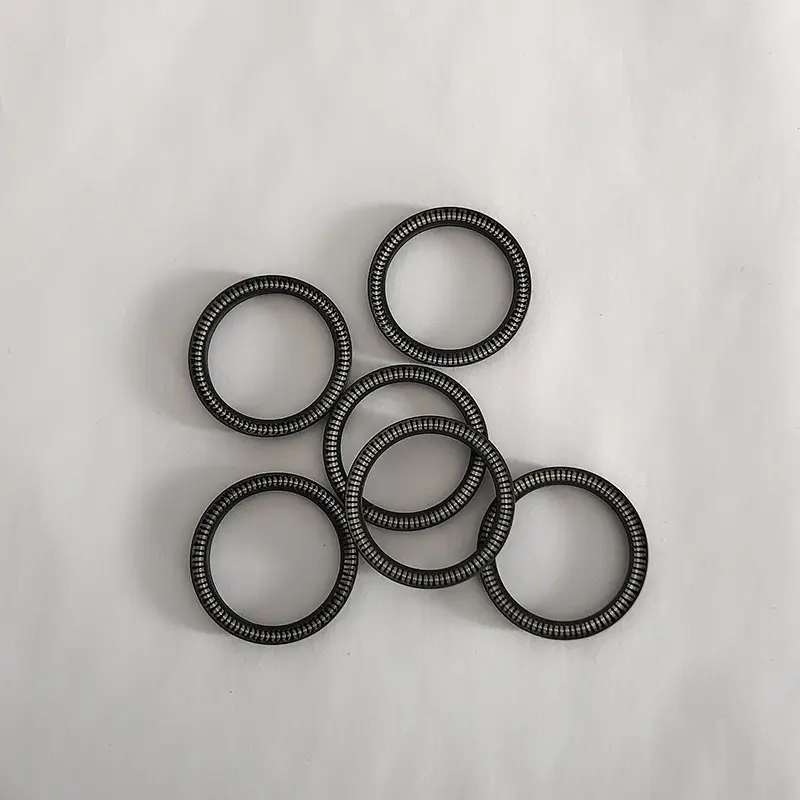

3. Les ressorts en acier inoxydable peuvent être sélectionnés à partir de ressorts en forme de O et de ressorts en V.

Exemple de commande

RC16-40-PTFE4 + V Diamètre de l'arbre 40, le matériau de l'anneau d'étanchéité est PTFE4, le ressort en acier inoxydable est le ressort en V

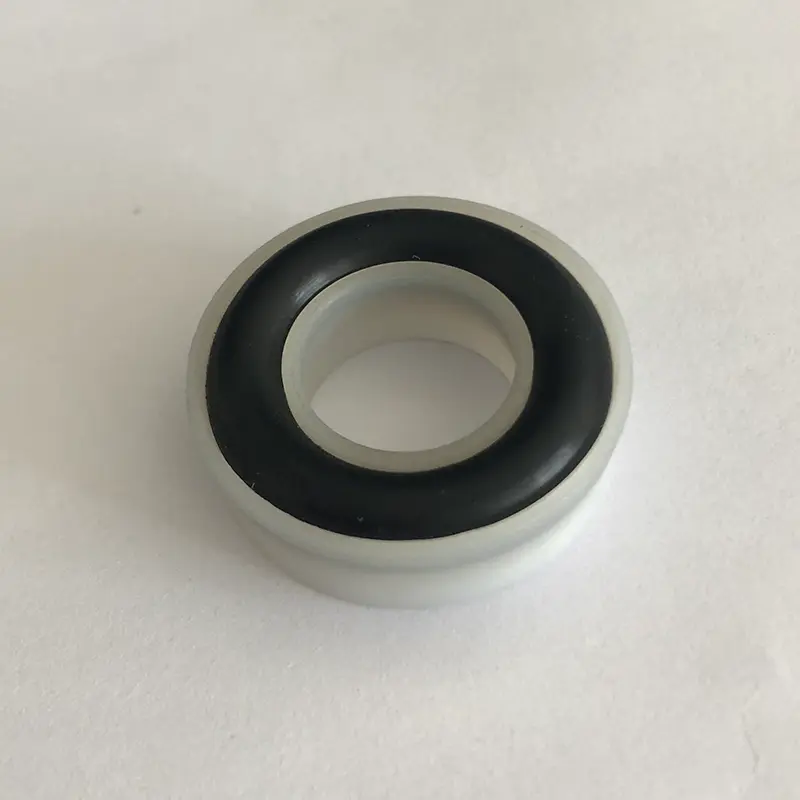

Le diamètre de l'arbre RC16-B-40-PTFE4 + R02 est de 40

Tableau des paramètres de spécification (toute taille dans la plage de paramètres est disponible)

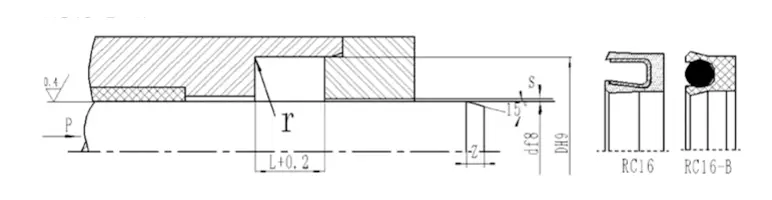

Installation du joint de poêle: utilisez généralement une rainure ouverte et pour l'installation d'une rainure fermée, consultez l'installation du joint de poêle.

Tableau de taille de spécification (les spécifications requises ne sont pas dans ce tableau, veuillez contacter notre entreprise, nous pouvons fournir des produits jusqu'à 1600 mm.)

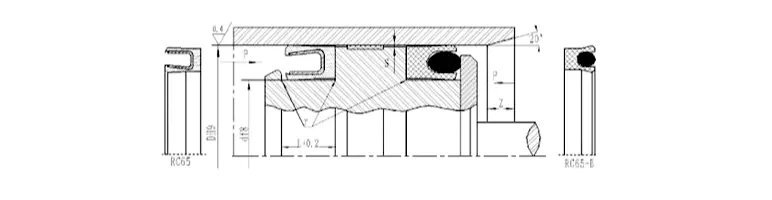

Rc65

Conditions de travail applicables

1. Les matériaux de joint torique assorti peuvent être: R01 Rubber au nitrile (NBR), R02 Fluororubber (FKM), etc.

2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.

3. Les ressorts en acier inoxydable peuvent être sélectionnés à partir de ressorts en forme de O et de ressorts en V.

Exemple de commande

RC65-40-PFFE4 + V Diamètre du cylindre 40, matériau d'anneau d'étanché

Le diamètre du cylindre RC65-B-40-PTFE4 + R02 est de 40

Tableau des paramètres de spécification (toute taille dans la plage de paramètres est disponible)
