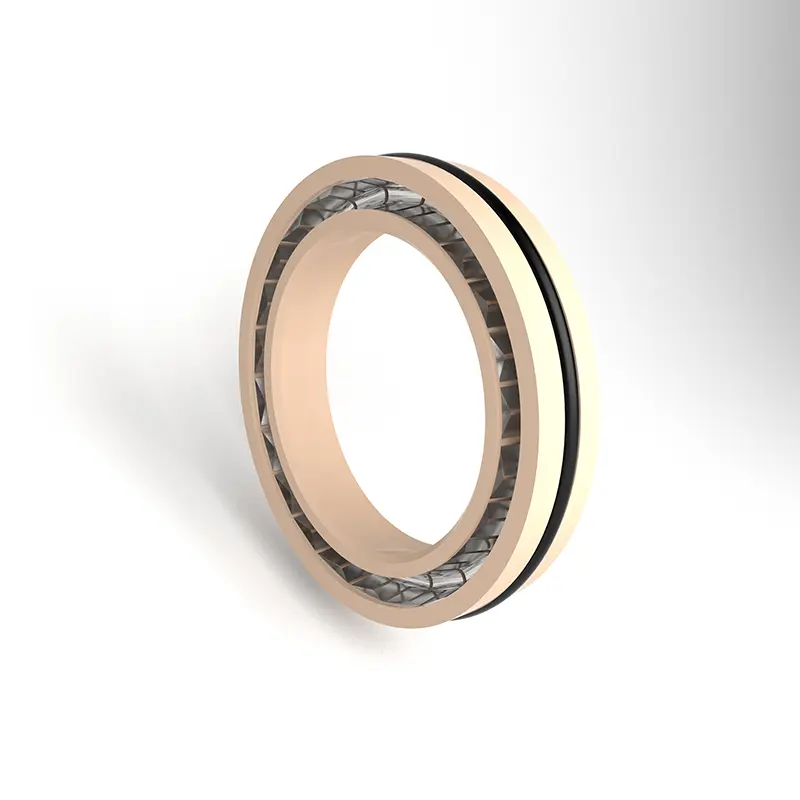

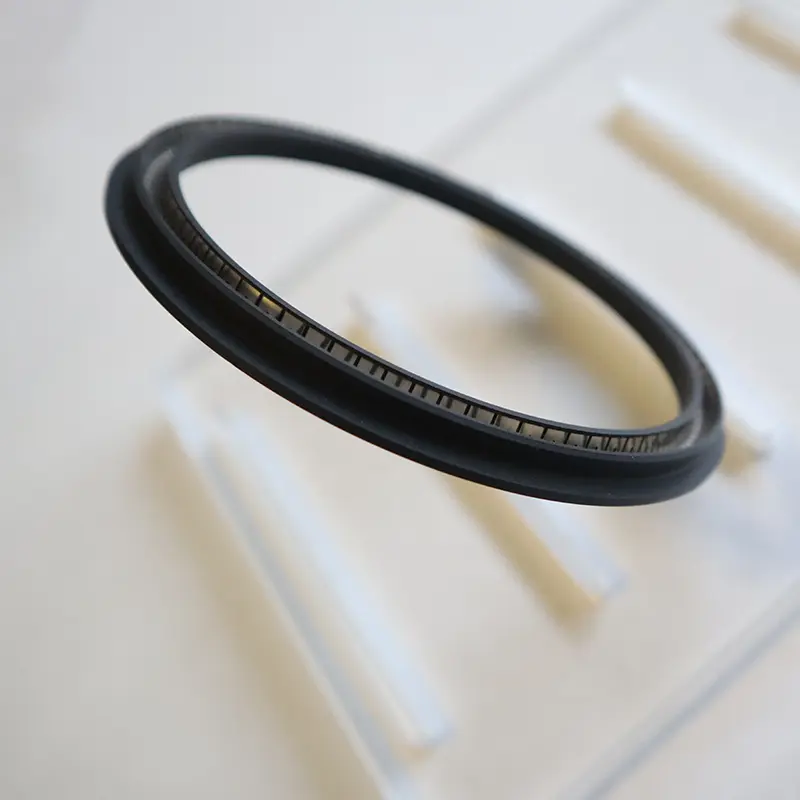

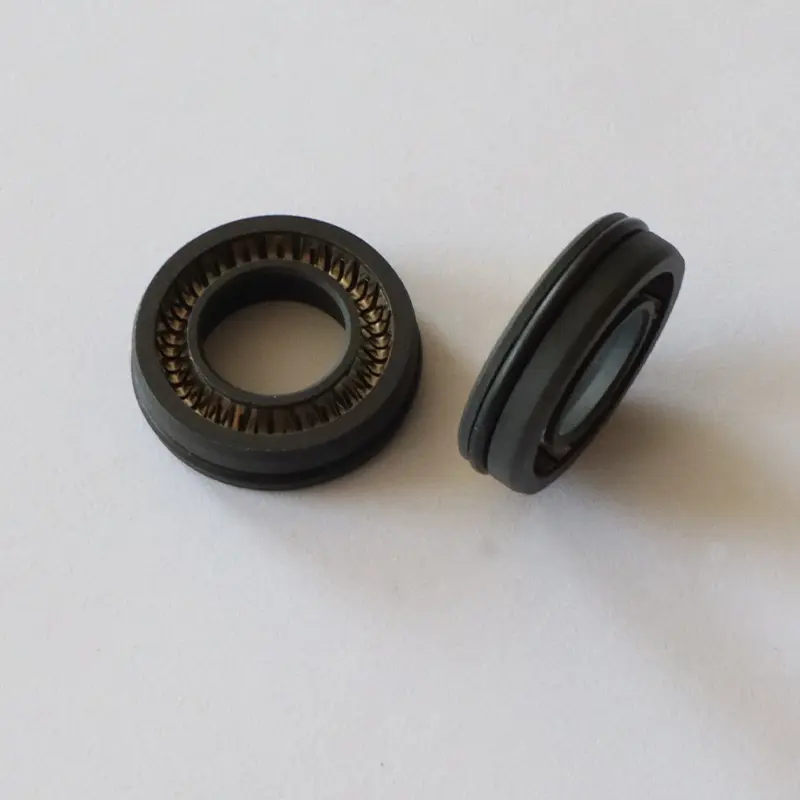

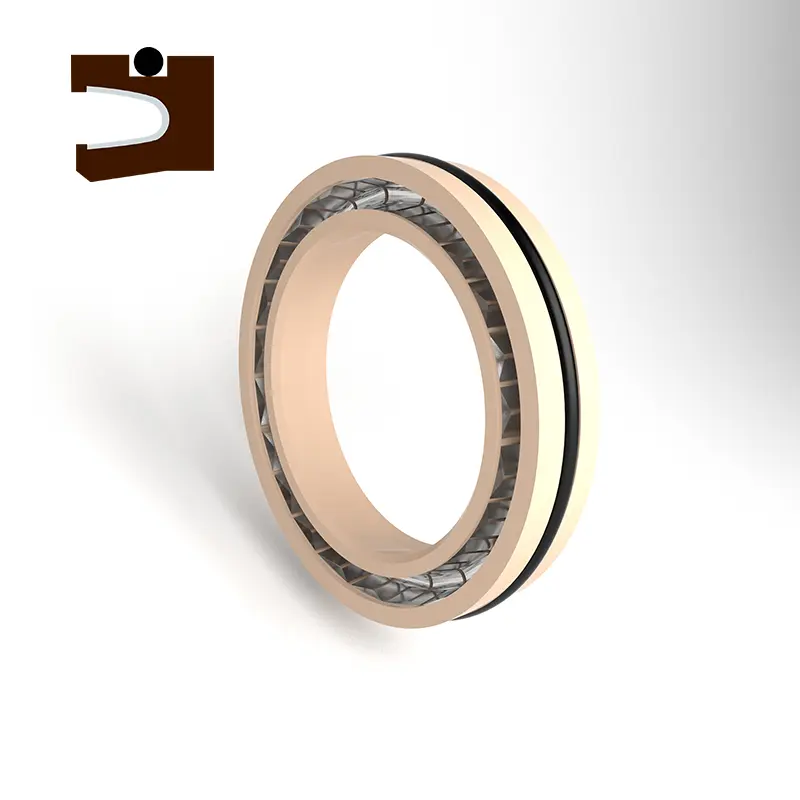

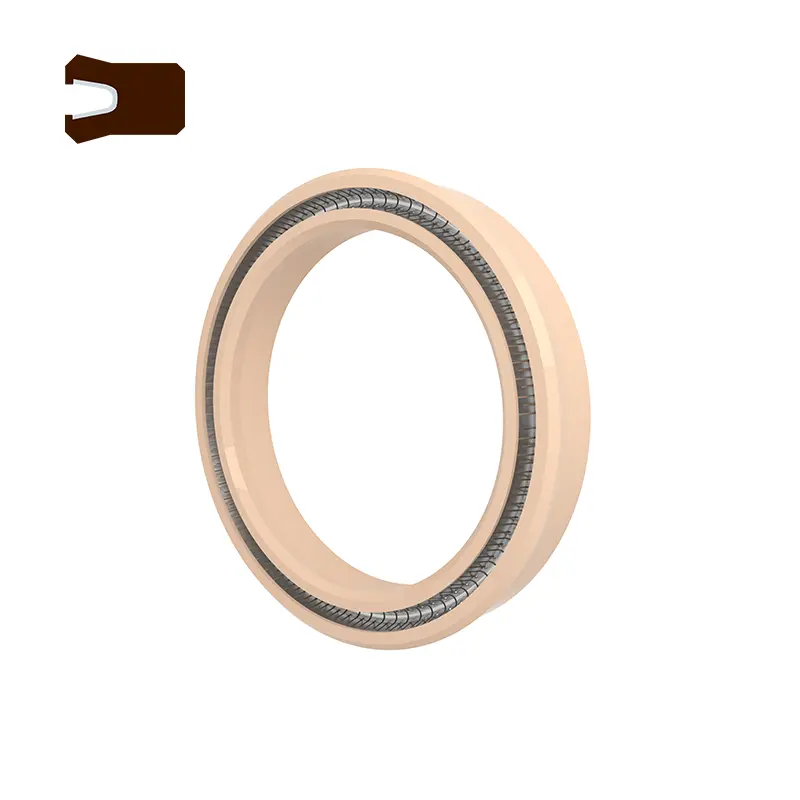

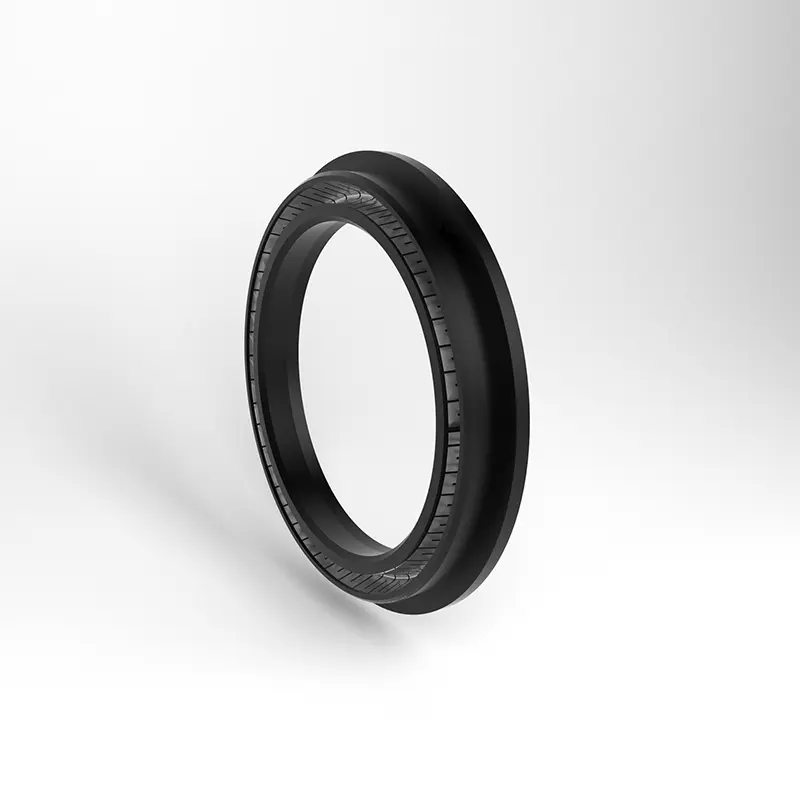

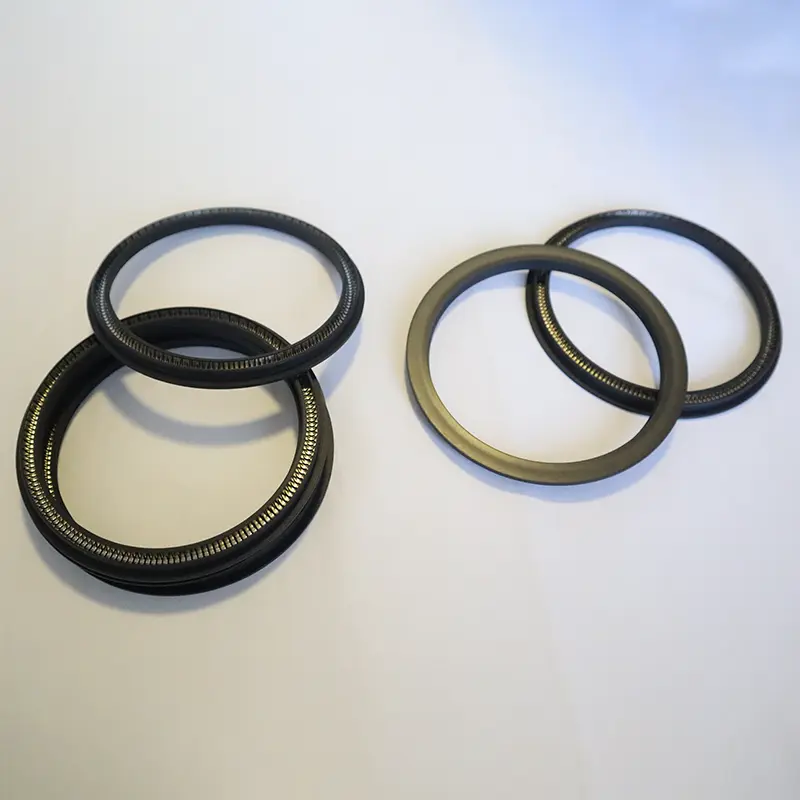

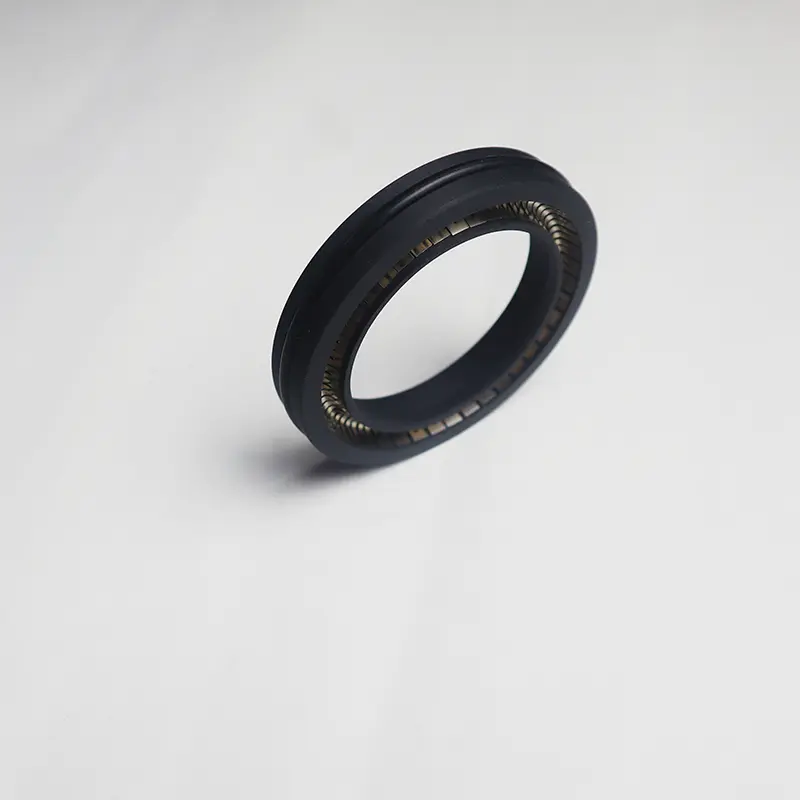

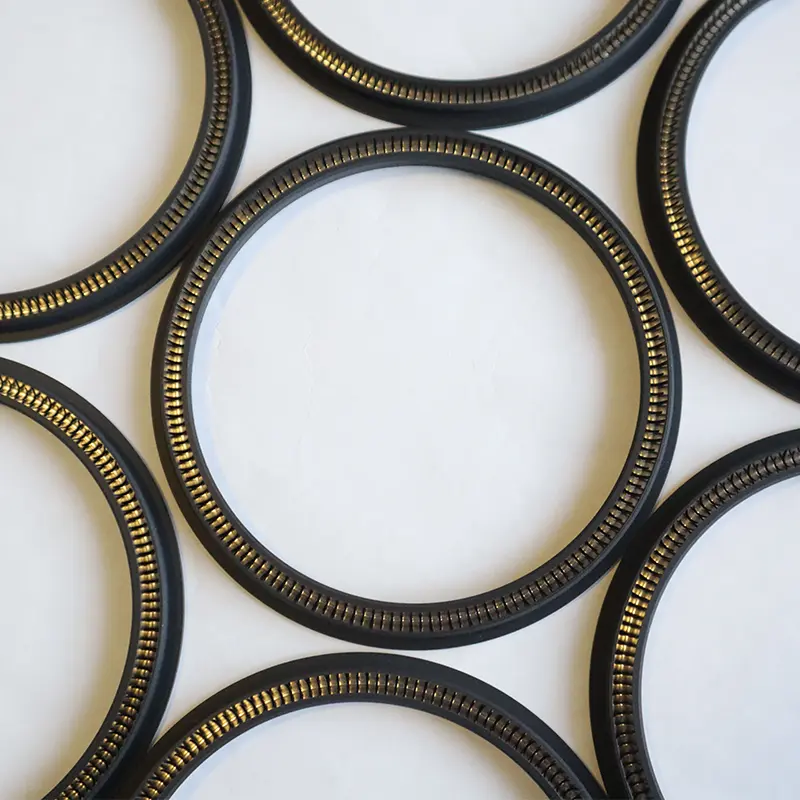

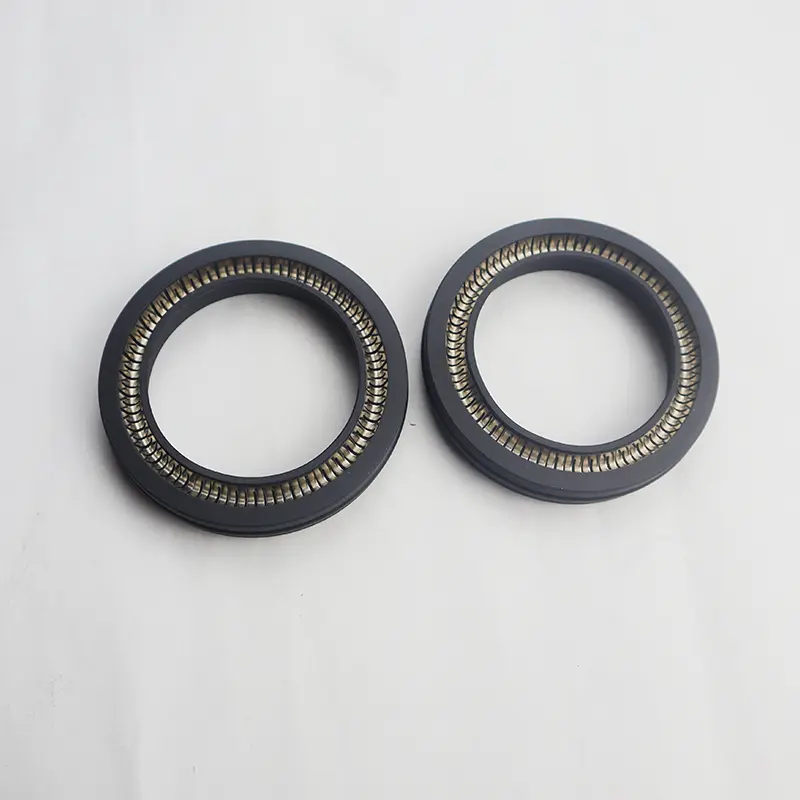

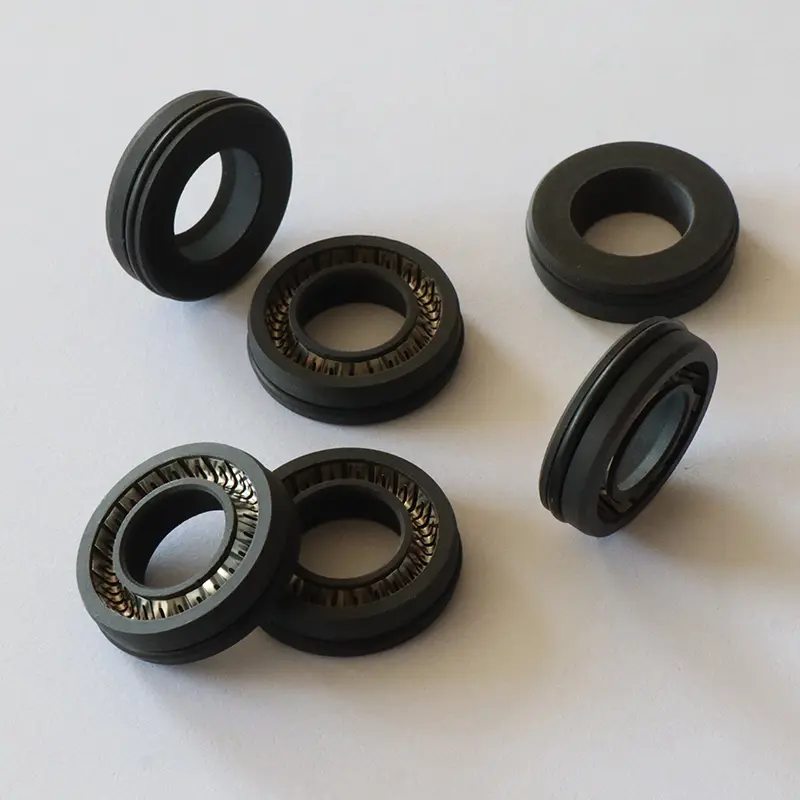

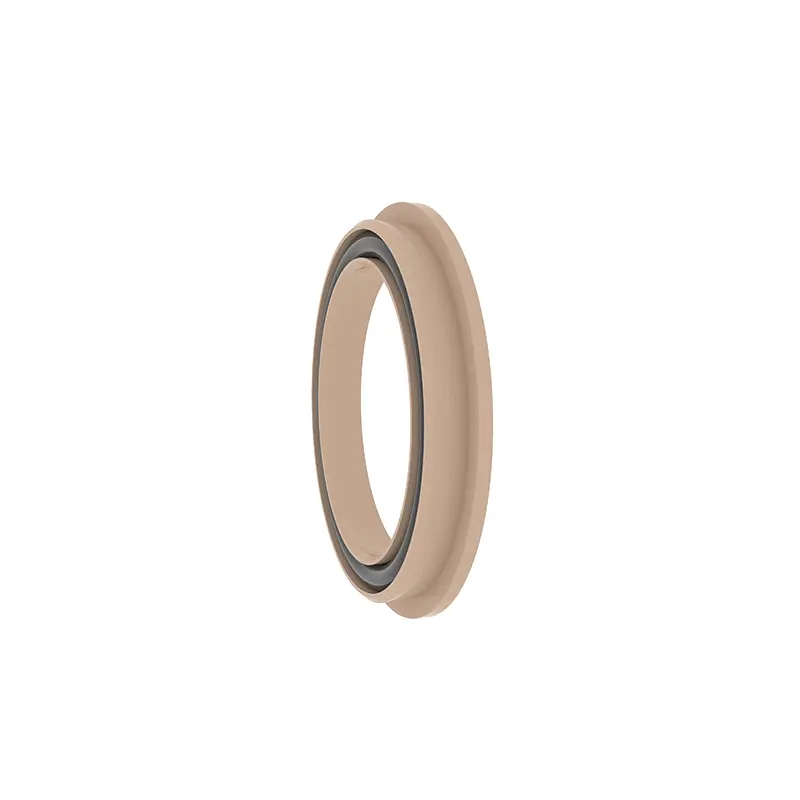

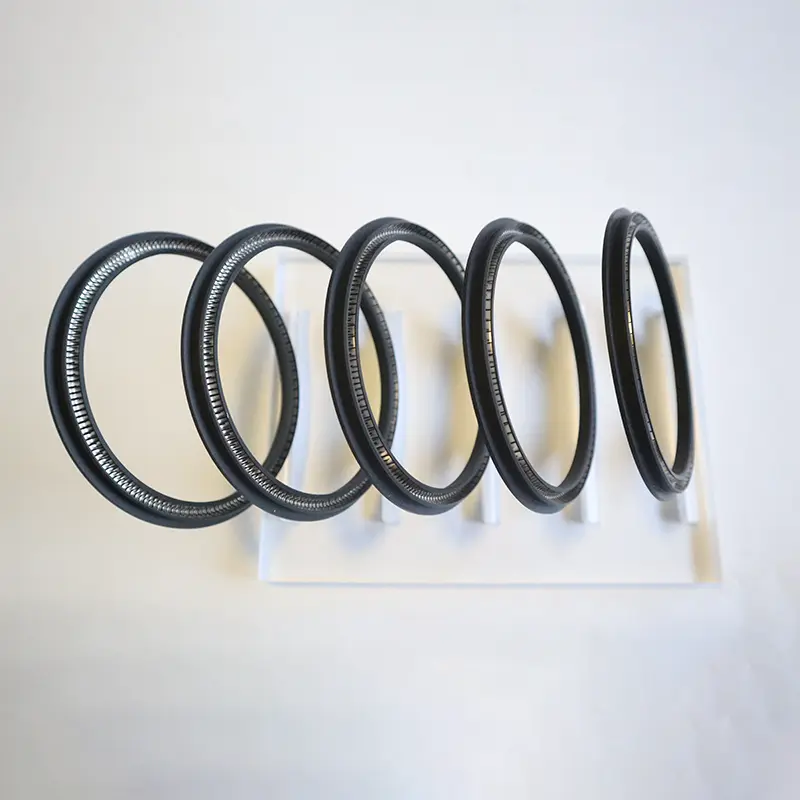

Le joint énergisé à ressort pour l'arbre rotatif est l'un des joints développés par les phoques Ruichen. De plus, nous avons de nombreux autres types de sceaux et une variété de matériaux d'étanchéité différents. Plus précisément, nous avons notre propre modèle interne pour les nommer. Ce qui suit introduit deux modèles, RC2055 et RC2056.

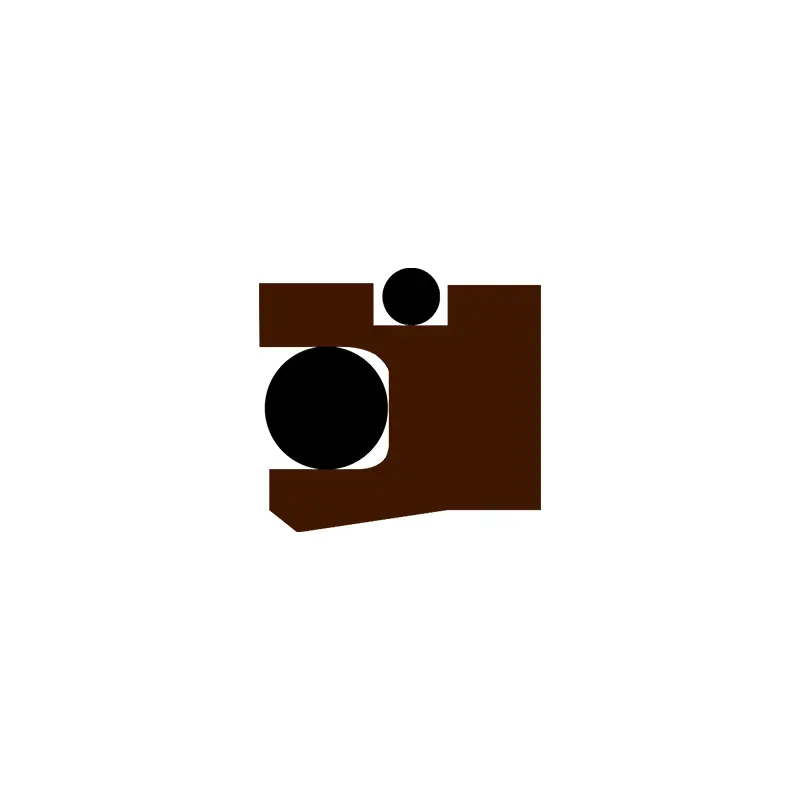

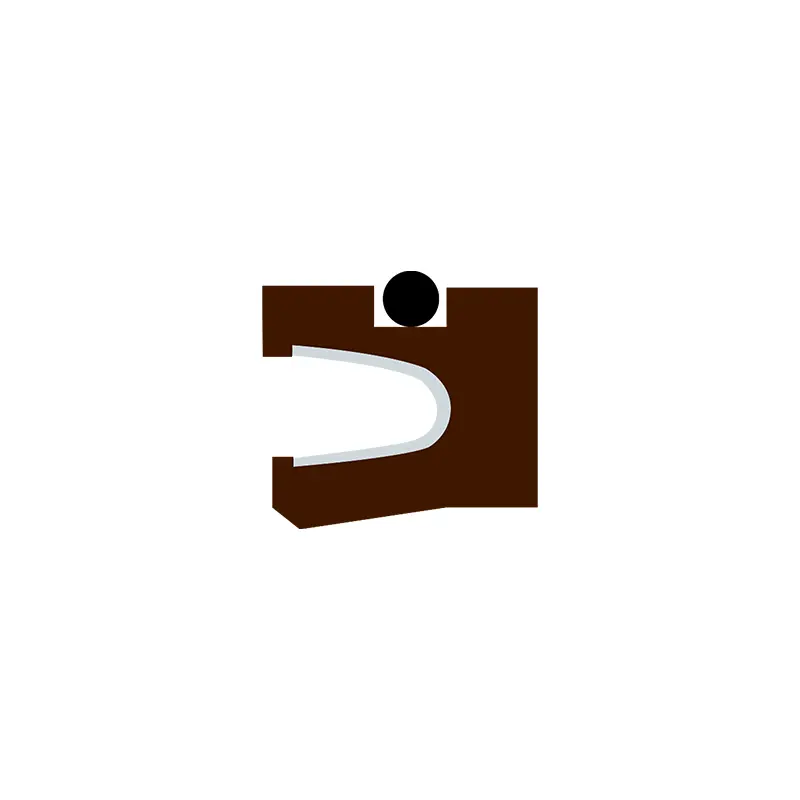

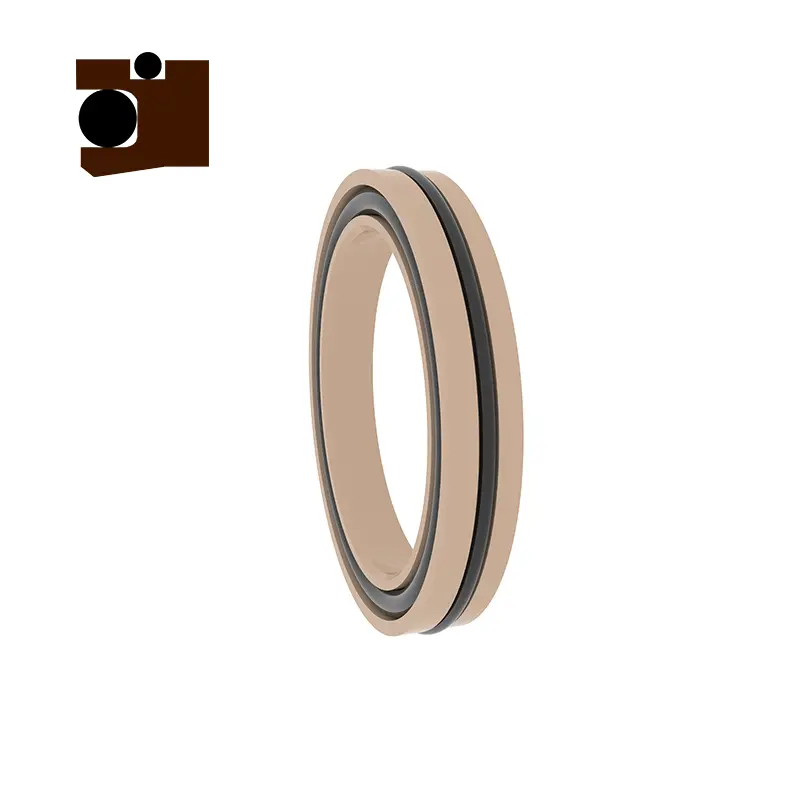

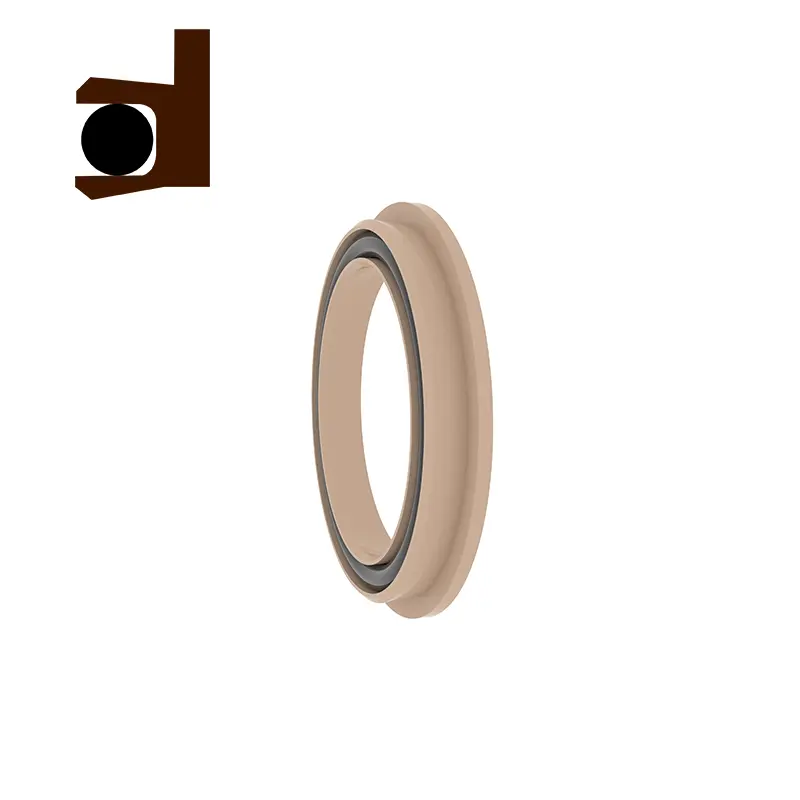

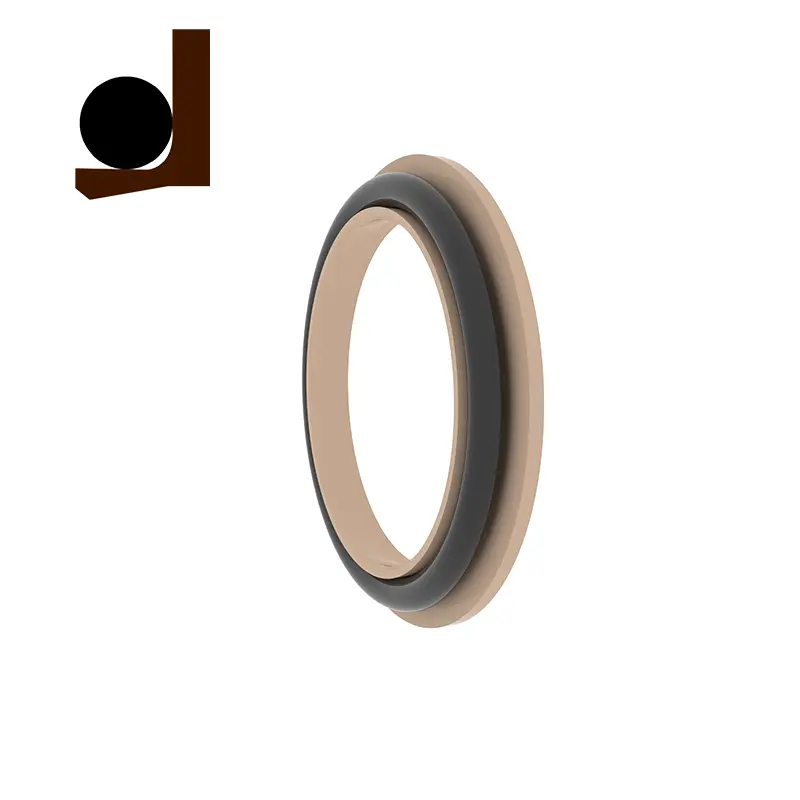

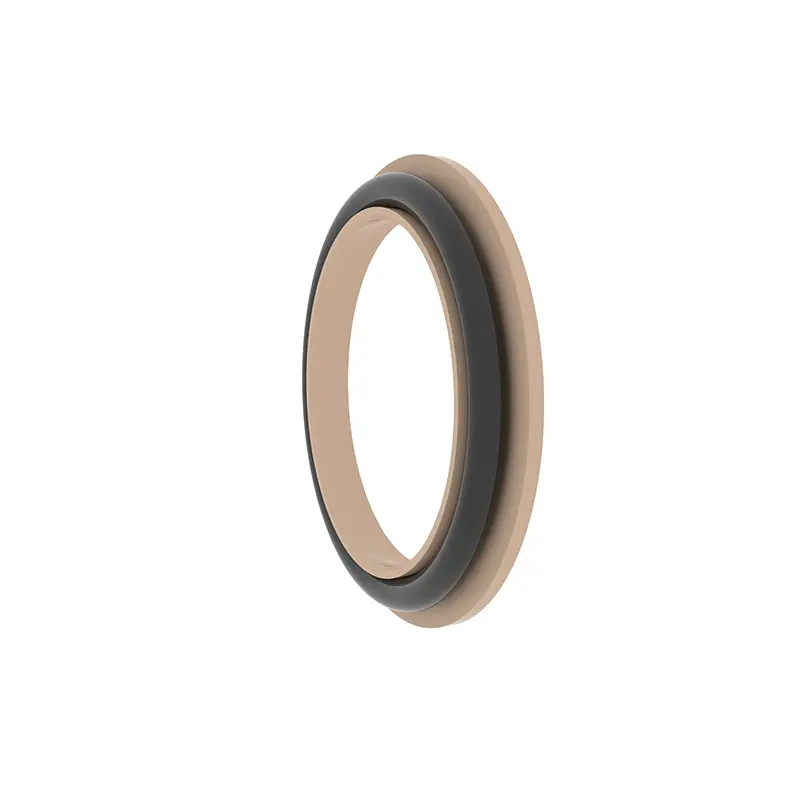

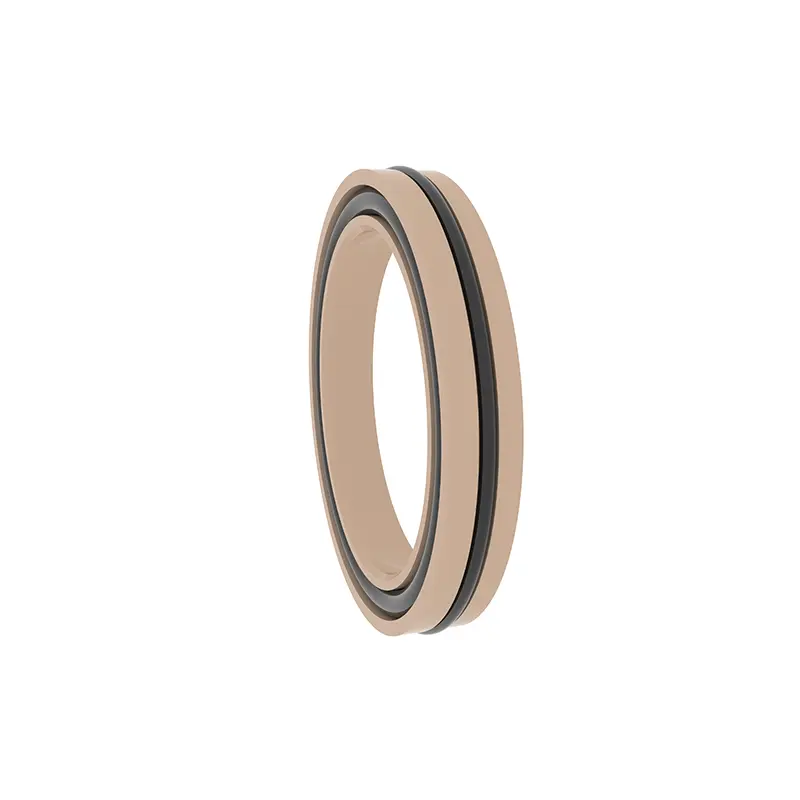

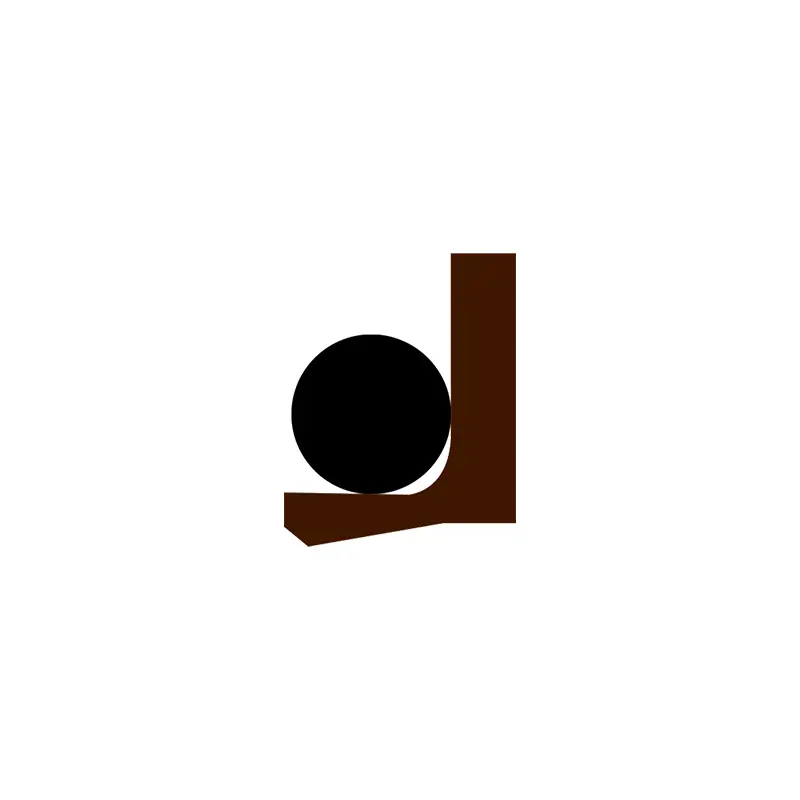

RC2055 et RC2056 sont des pannes rotatives, RC2055-B est un joint dentaire rotatif, RC2056-B est un joint de combinaison en forme de Y rotatif et RC2055-C est un joint de combinaison en forme de Y rotatif. Différents modèles de la même série ont les mêmes caractéristiques de grain et sont interchangeables. L'ensemble de la série de joints énergisés à ressort pour l'arbre rotatif convient aux joints à haute fonction de pression unidirectionnelle appliqués aux arbres rotatifs. Parmi eux, RC2055 et RC2056 sont composés de ressorts en acier inoxydable et de plastiques à haute fonction. Lorsque vous utilisez RC2055-B, RC2056-B et RC2055-C, il est nécessaire de sélectionner raisonnablement le matériau élastomère correspondant.
Caractéristiques et applications du produit:
Caractéristiques du produit:
La combinaison du ressort en acier inoxydable et du plastique à haute fonction a d'excellentes performances d'étanchéité et durabilité.
La conception de la rainure de chaque série est la même, qui peut être échangée et adaptée de manière flexible à différentes conditions de travail.
Les modèles inclus dans le joint sous tension à ressort pour l'arbre rotatif conviennent à la scellon à pression à sens unique de l'arbre tournant pour répondre à divers besoins industriels.
RC2055-B, RC2055-C et RC2056-B soutiennent la sélection des matériaux élastomères correspondants en fonction des conditions de travail pour améliorer l'adaptabilité.
Scénarios d'application:
Joint de pression à sens unique de l'arbre tournant, adapté aux équipements industriels, aux machines d'ingénierie, aux systèmes hydrauliques, etc.
Les exigences d'étanchéité à haute fonction, telles que la pétrochimie, l'équipement énergétique, les machines lourdes, etc.
Avantages techniques:
Les ressorts en acier inoxydable fournissent une force radiale stable pour assurer l'effet d'étanchéité à long terme.
La combinaison de matériaux en plastique et en élastomère à haute fonction convient aux conditions de travail à haute pression et à grande vitesse.
La conception interchangeable de rainure simplifie l'installation et la maintenance et réduit le coût d'utilisation.
Suggestions d'utilisation:
Sélectionnez le modèle de joint et le matériau élastomère approprié en fonction des conditions de travail spécifiques.
Assurez-vous que la rainure est propre pendant l'installation pour éviter d'endommager le joint.
RC2055
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| Pression (MPA) | Température (℃) | Vitesse (MS) | Moyen | |||
| ≤35 | RC2055 | RC2055-B / C | RC2055 | RC2055-B | RC2055-C | Presque tous les milieux liquides et gaziers |
| -200 ~ + 250 | -35 ~ + 250 | <2m / s | <6m / s | <2m / s | ||
Sélection des matériaux
1. Les matériaux de joint torique correspondant peuvent être sélectionnés: Ro1 Nitrile Rubber (NBR), Ro2 Fluororubber (FKM), etc.
2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Printemps en acier inoxydable: ressort en V.
Exemple de commande
RC2055- 40-PFFE4 + V DIAMETER DE L'ARBRE 40, le matériau de l'anneau d'étanchéité est PTFE4, le ressort en acier inoxydable est le ressort en V
RC2055-B-40-PTFE4 + R02 Le diamètre de l'arbre est de 40, le matériau de l'anneau d'étanché
RC2055-C-40-PTFE4 + R02 Le diamètre de l'arbre est de 40 ans, le matériau de l'anneau d'étanché

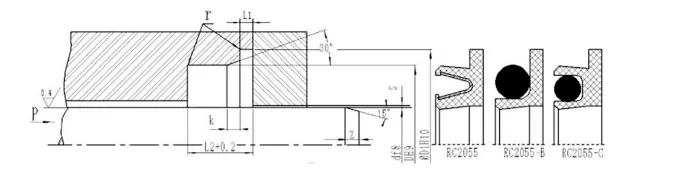

Tableau des paramètres de spécification (toutes les spécifications dans la plage de paramètres sont disponibles)
| Plage de diamètre de tige D F8 | Diamètre de rainure DH9 | Diamètre de rainure D1H10 | Profondeur de bord L1 | Largeur de rainure L | Chanfrein d'importation k | Dégagement radial S max | Longueur de chanfrein | r max | |
| 10MPA | 20 MPA | ||||||||
| 5 ~ 19,9 | d + 5 | D + 9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | D + 7 | D + 12,5 | 1.35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D + 10.5 | D + 17,5 | 1.8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D + 14 | D + 22 | 2,8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Remarque: Il est recommandé que la dureté de surface de l'arbre rotatif soit HRC ≥ 58.

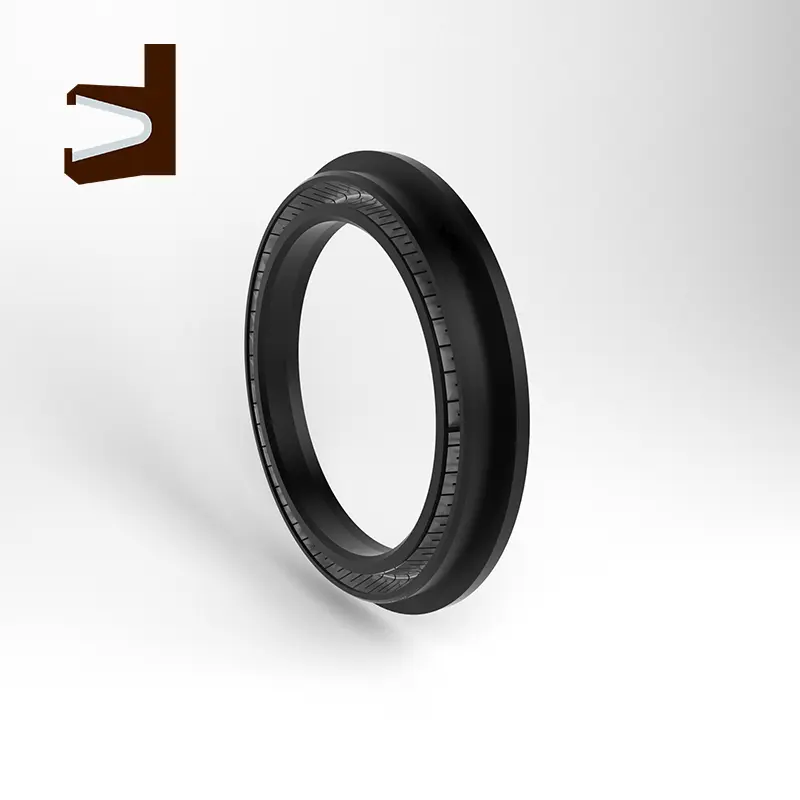

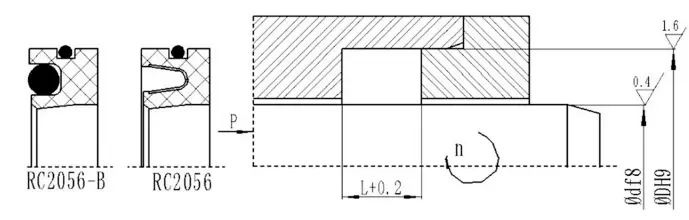

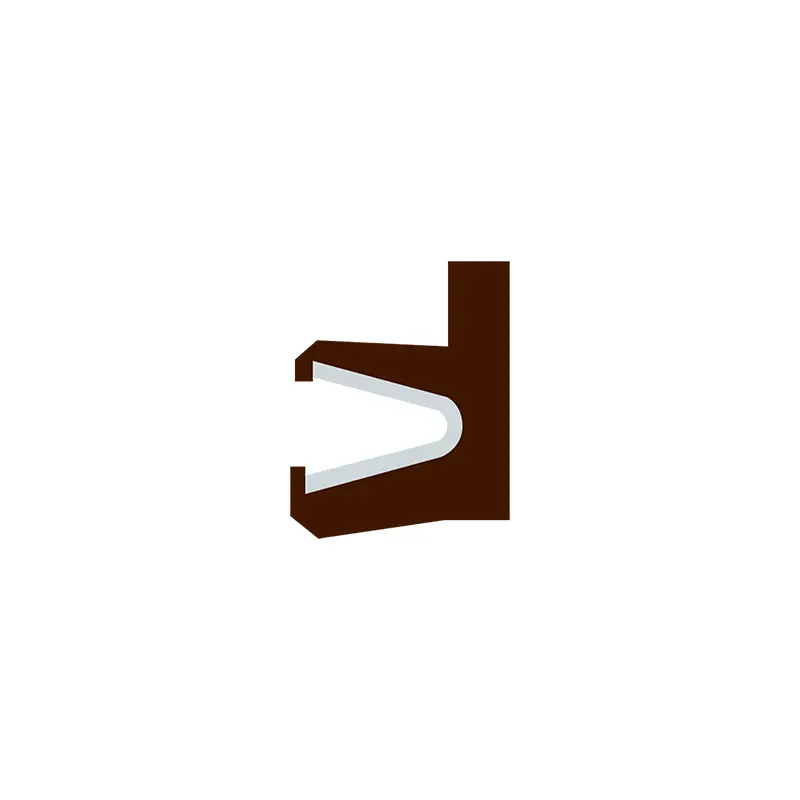

RC2056
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| Pression (MPA) | Température (℃) | Vitesse (MS) | Moyen | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Presque tous les milieux liquides et gaziers |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6m / s | ||
Sélection des matériaux
1. Les matériaux de joint torique correspondant peuvent être sélectionnés: Ro1 Nitrile Rubber (NBR), Ro2 Fluororubber (FKM), etc.
2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Printemps en acier inoxydable: ressort en V.
Exemple de commande
RC2056-40 * 62 * 8-PTFE4 + V D * D * L, Le matériau de l'anneau d'étanchéité est PTFE4, et le ressort en acier inoxydable est un ressort en forme de V
RC2056-B-40 * 62 * 8-PTFE4 + R02 D * D * L, le matériau de l'anneau d'étanché
