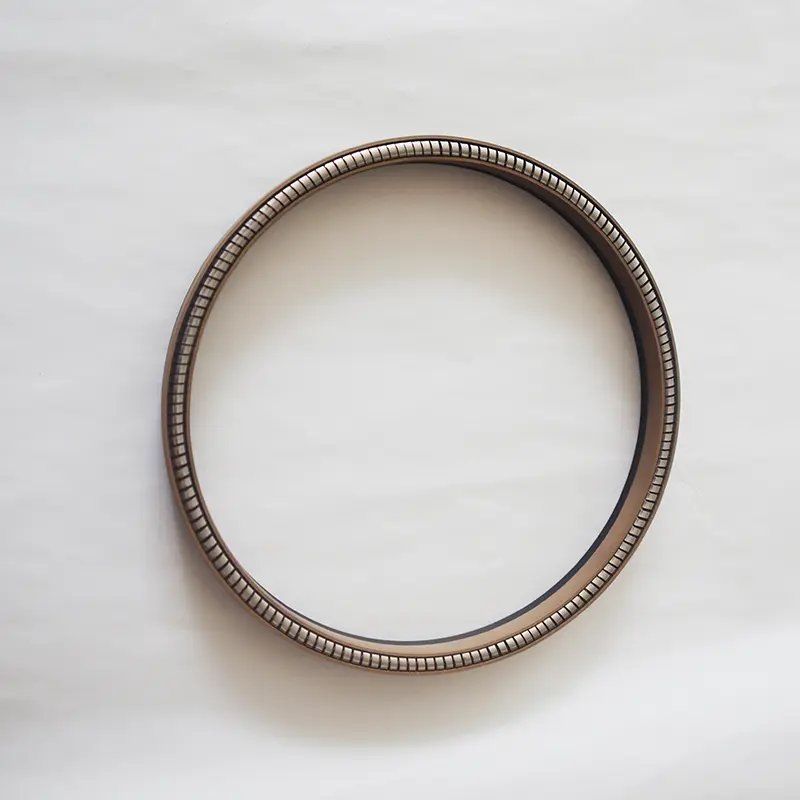

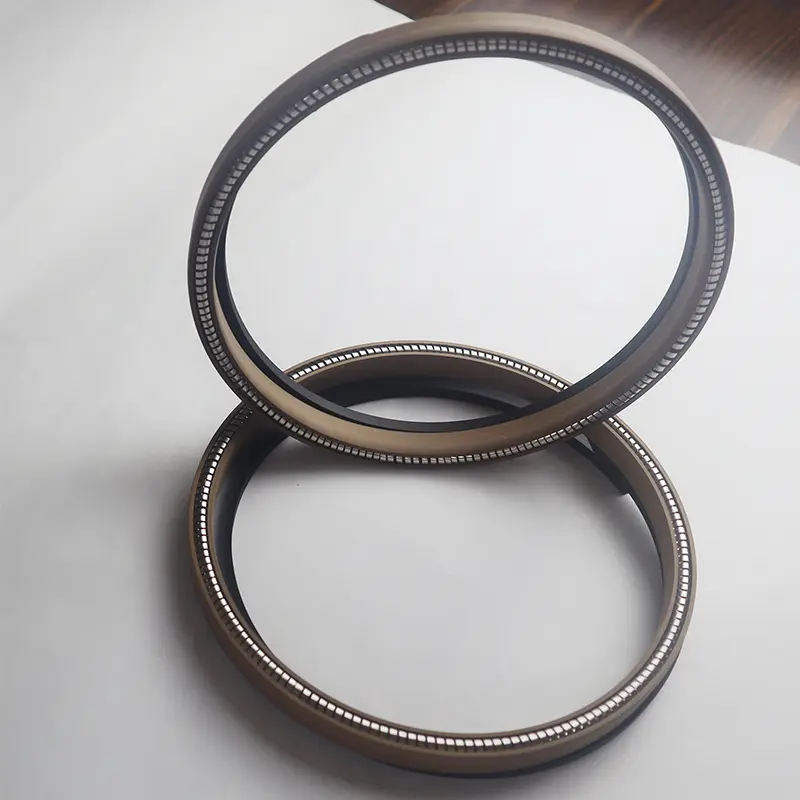

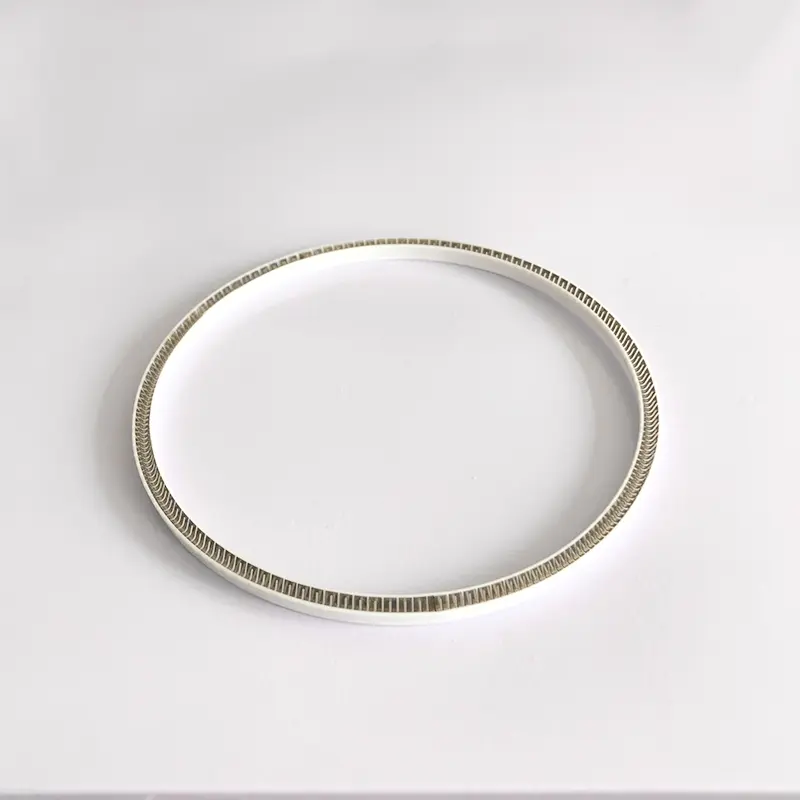

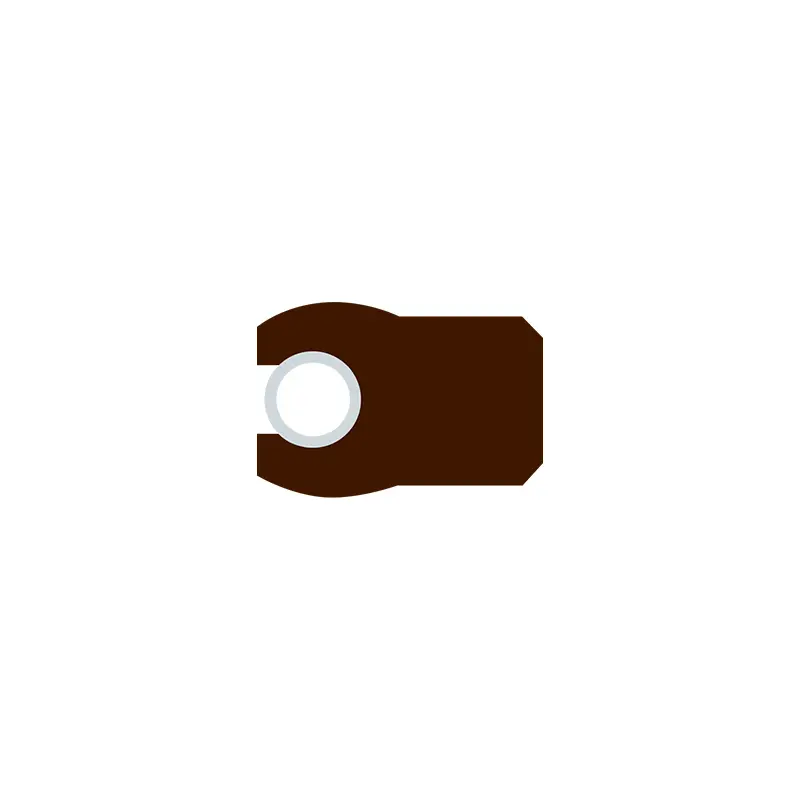

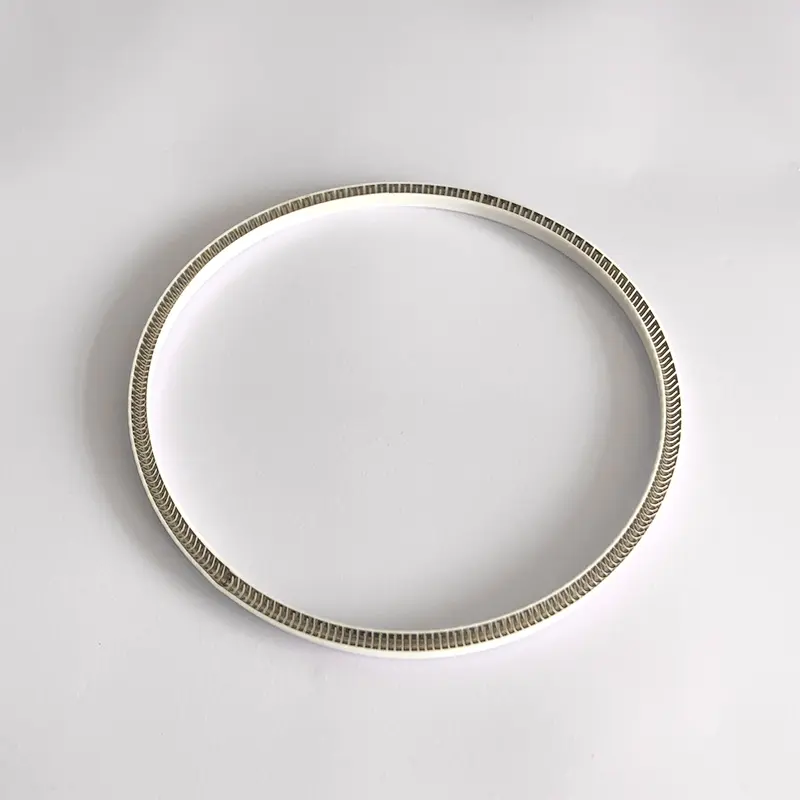

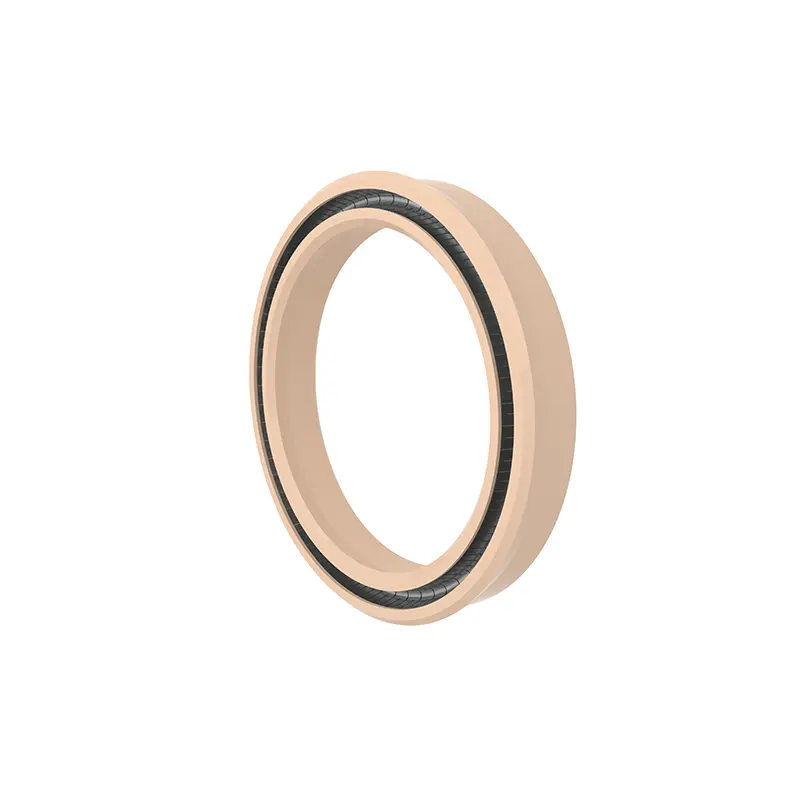

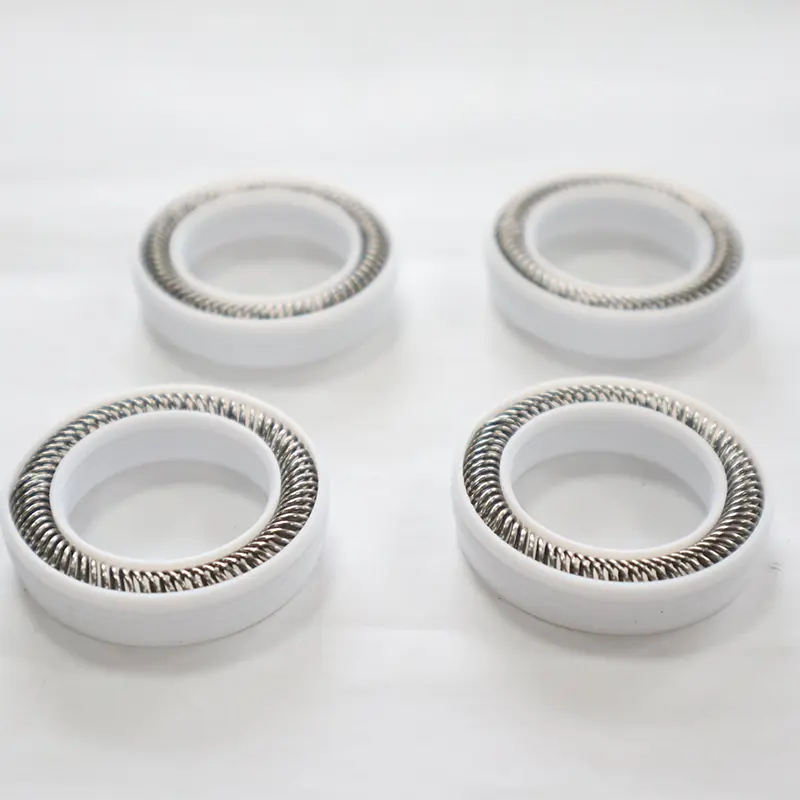

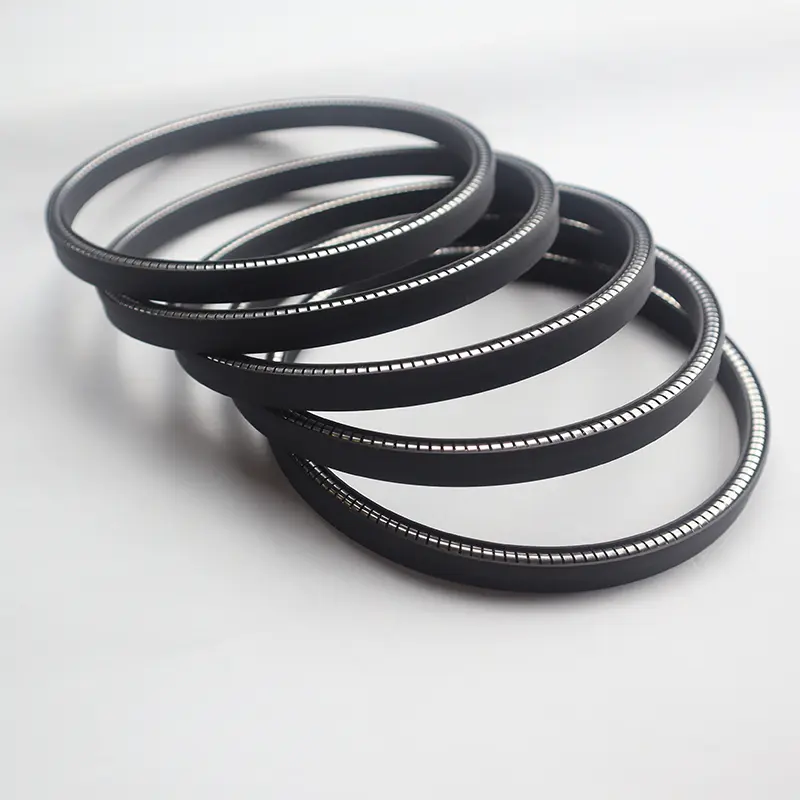

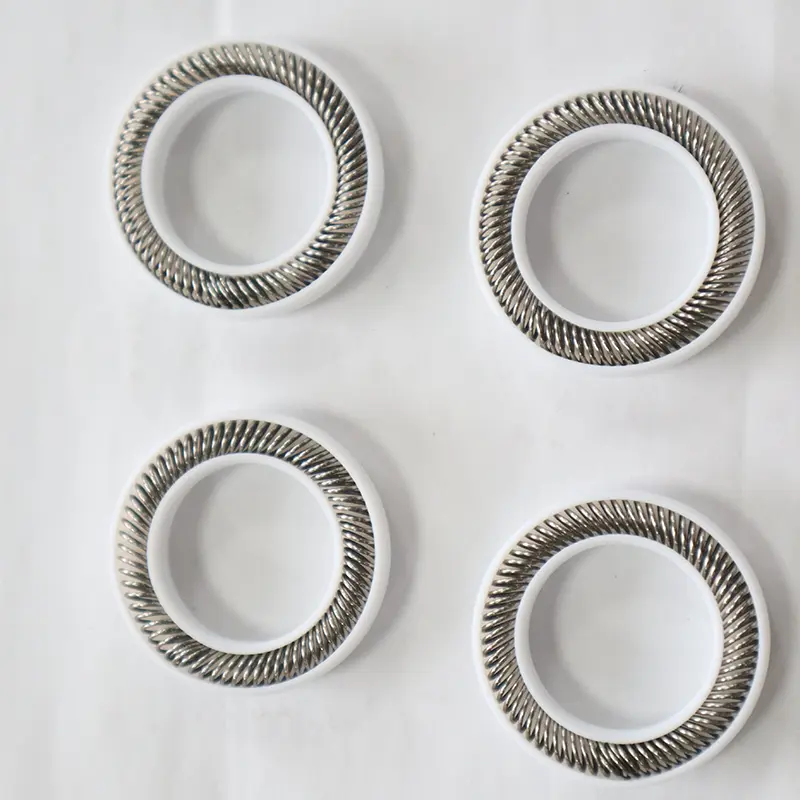

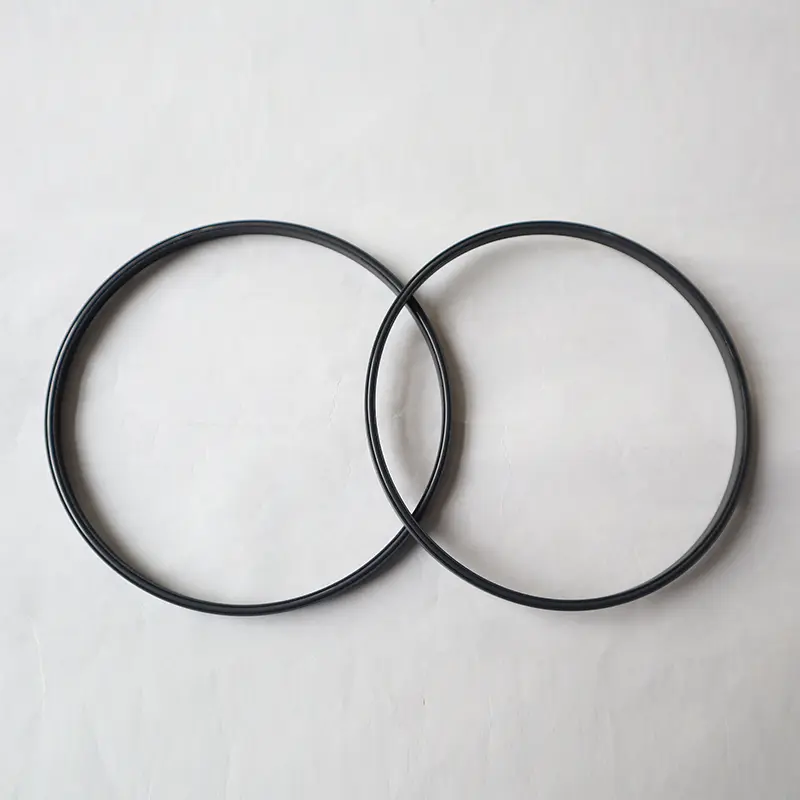

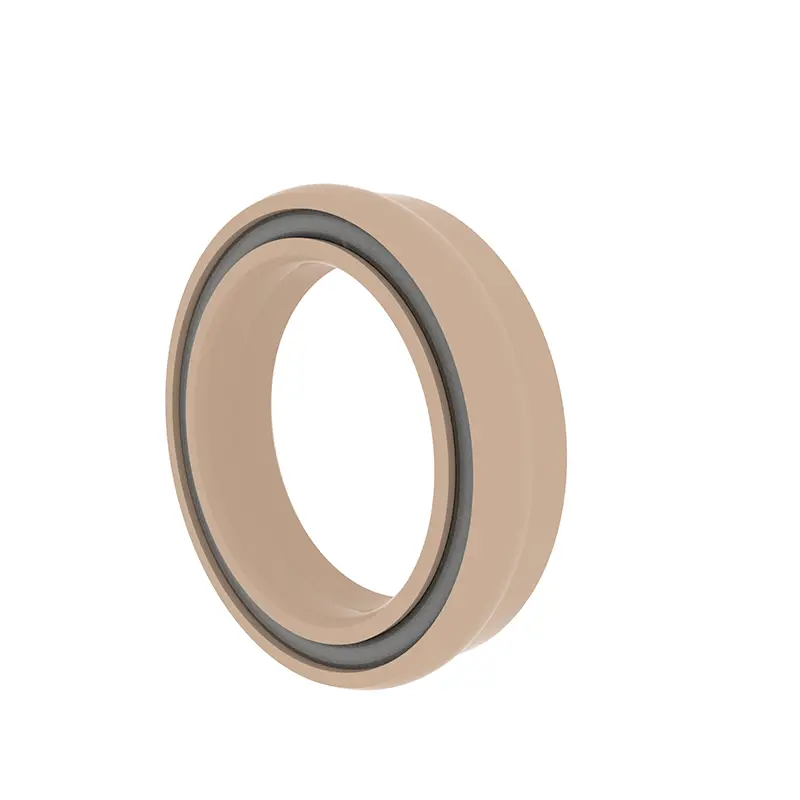

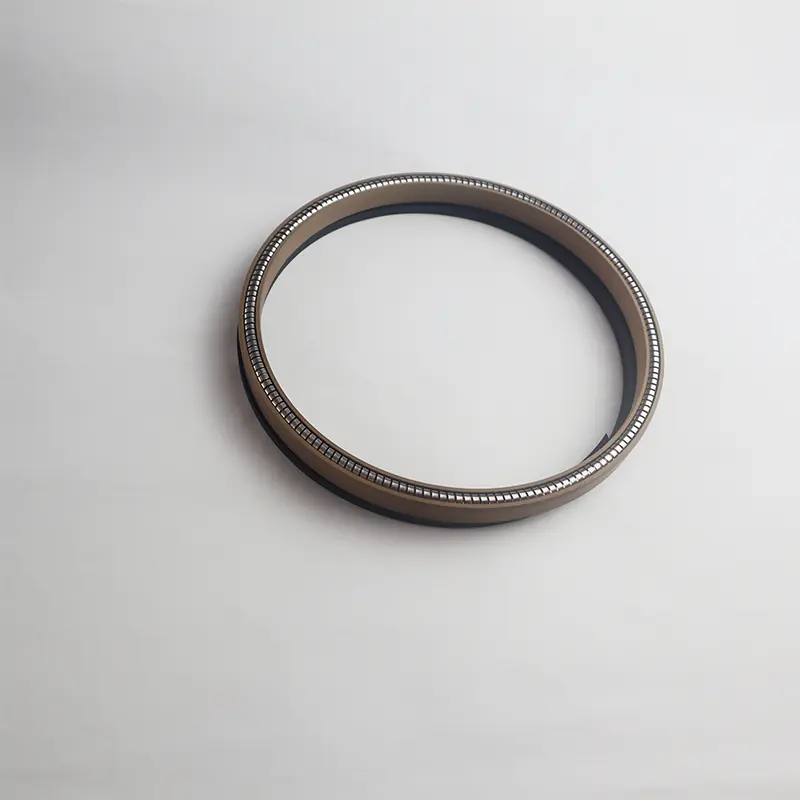

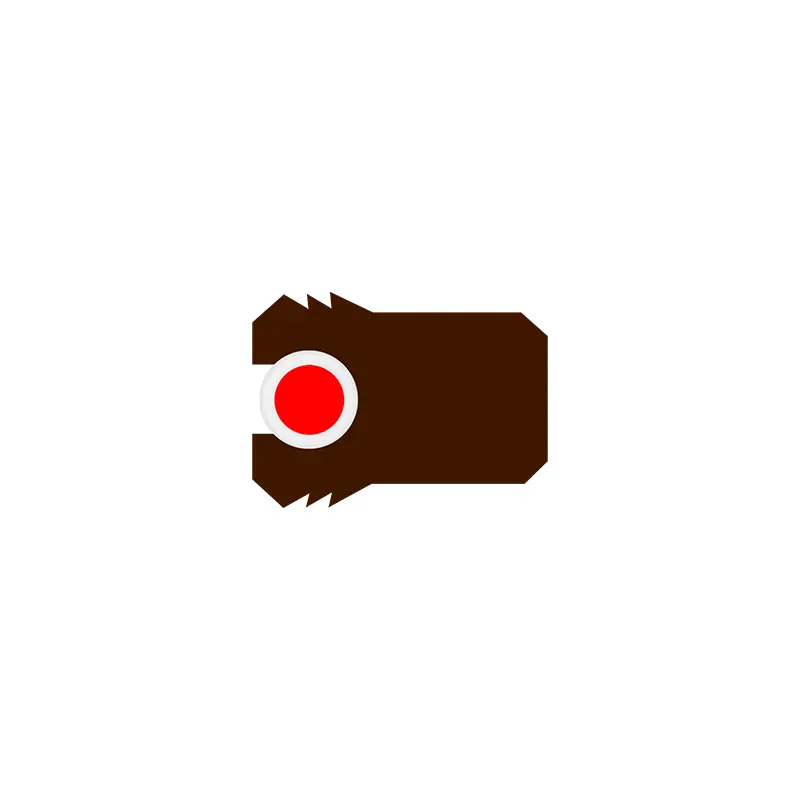

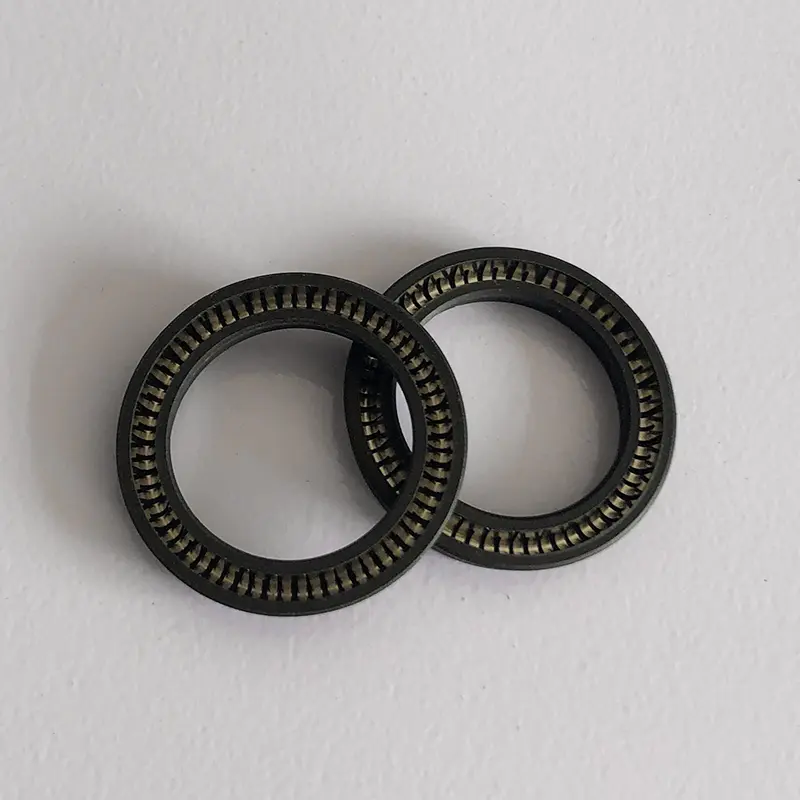

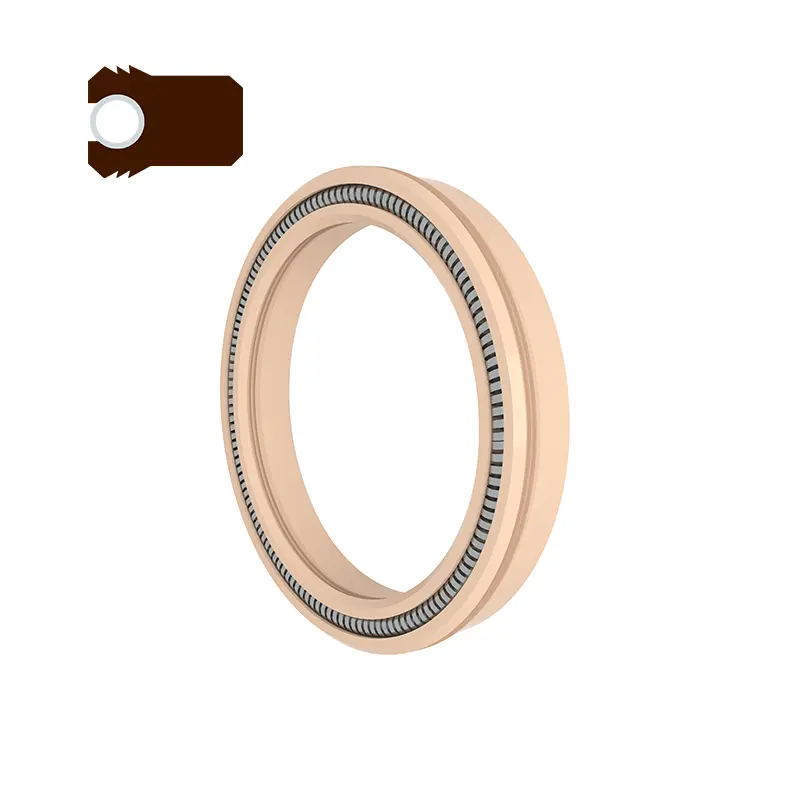

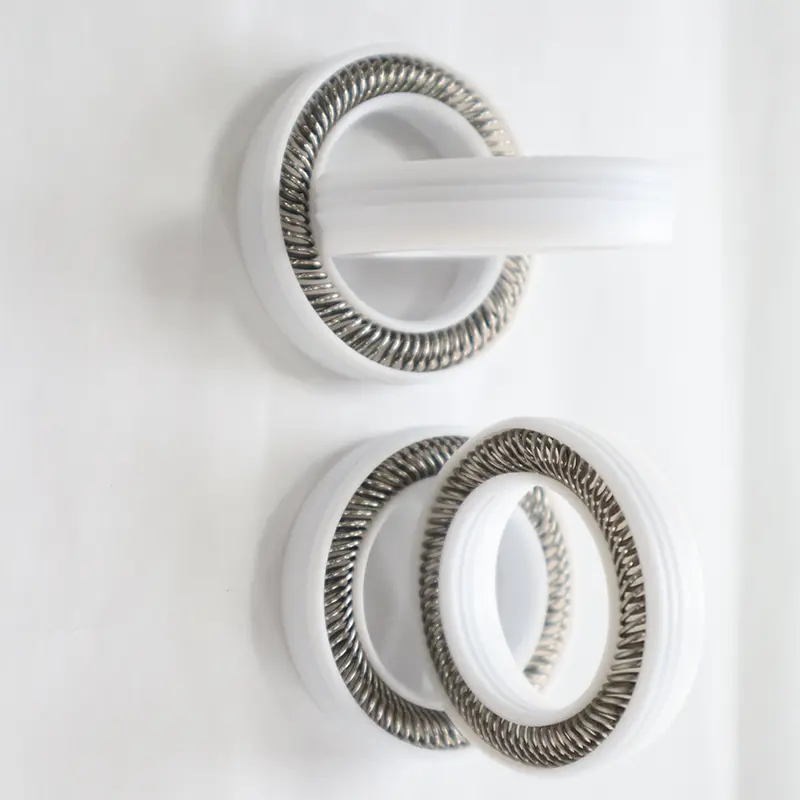

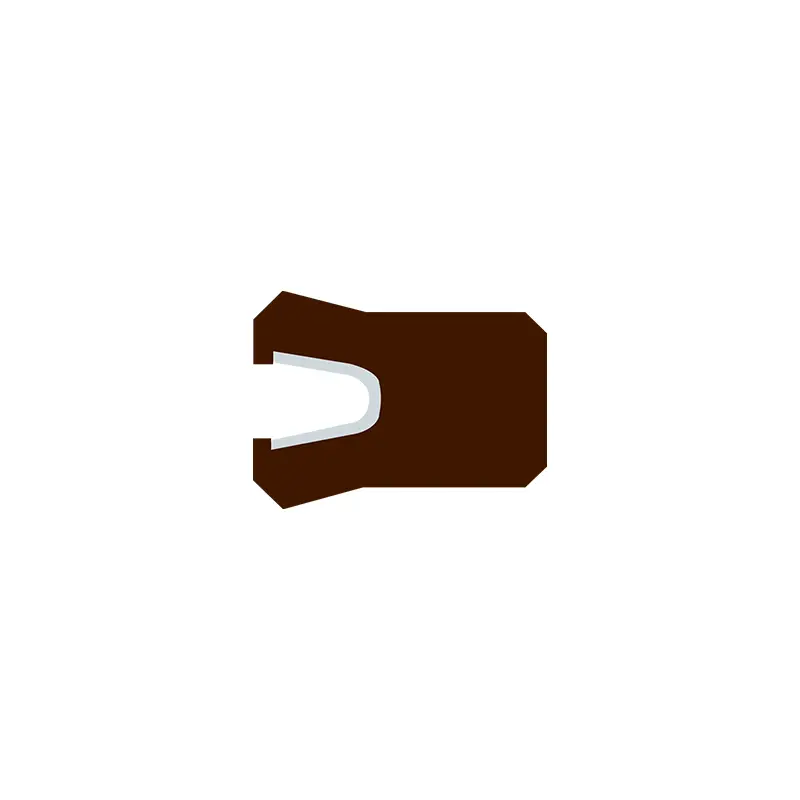

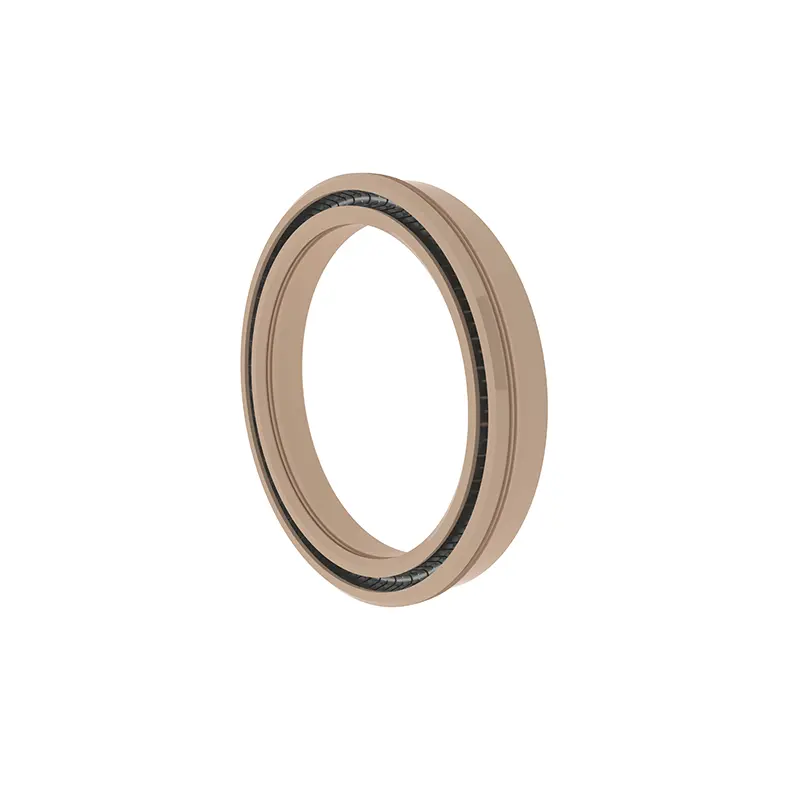

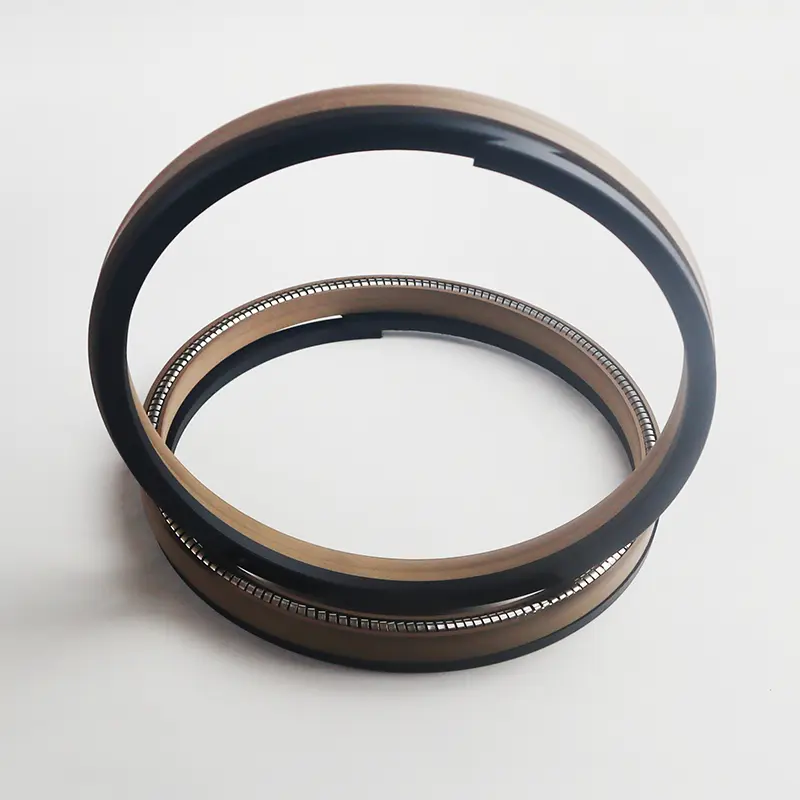

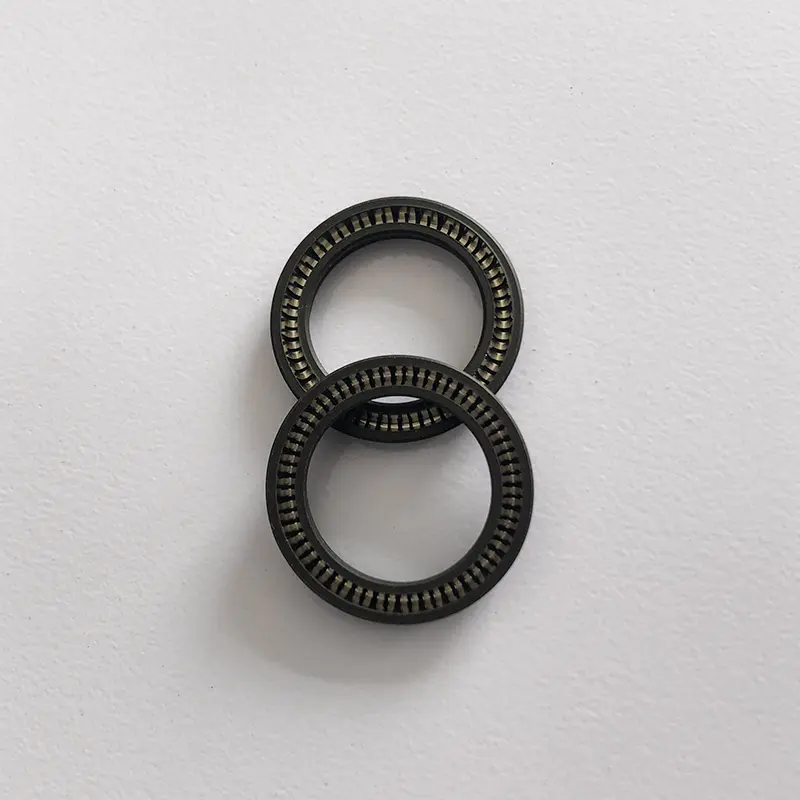

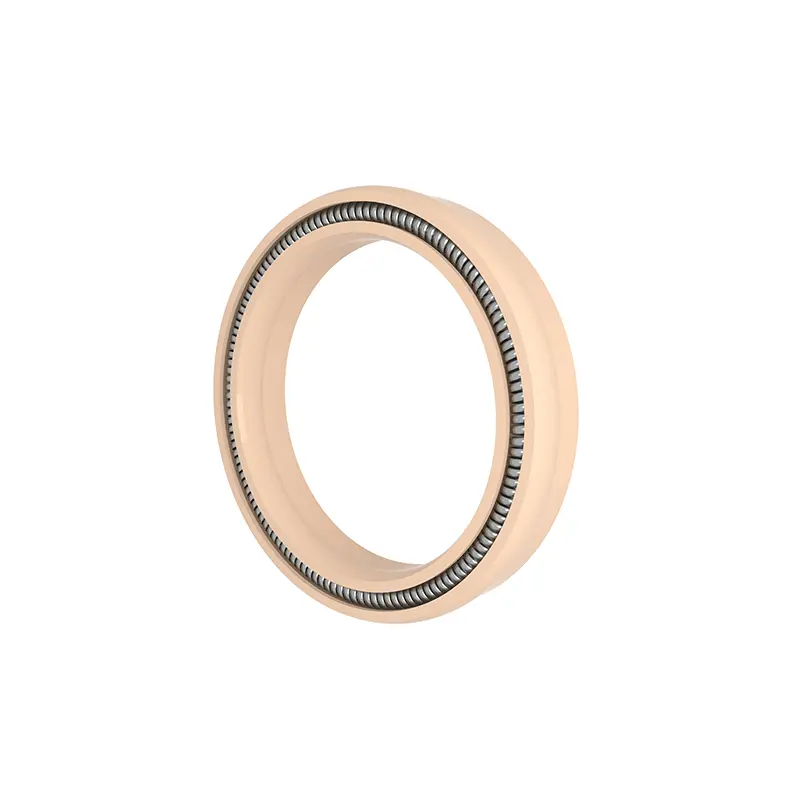

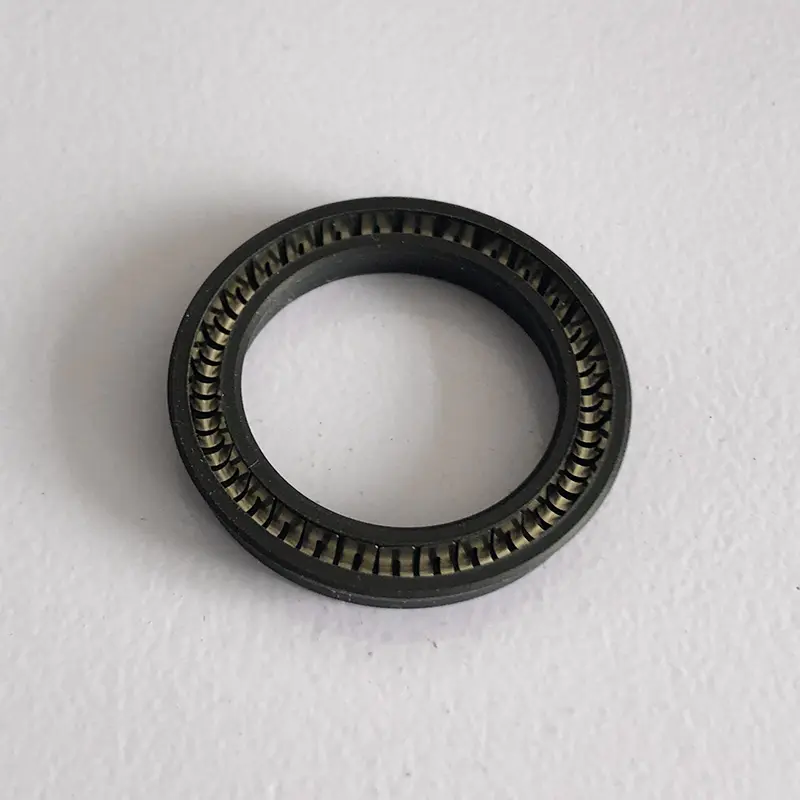

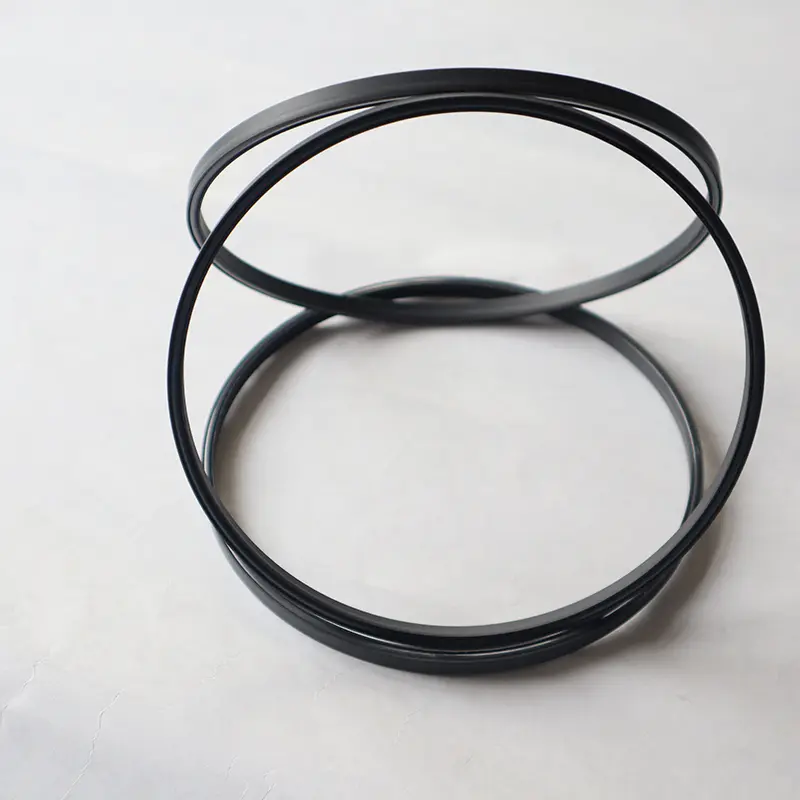

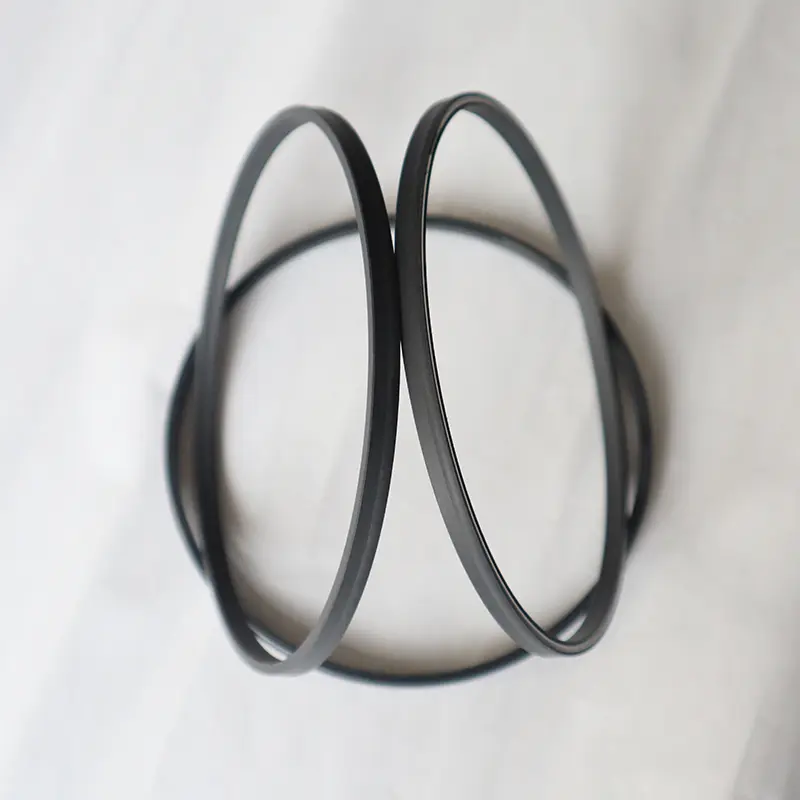

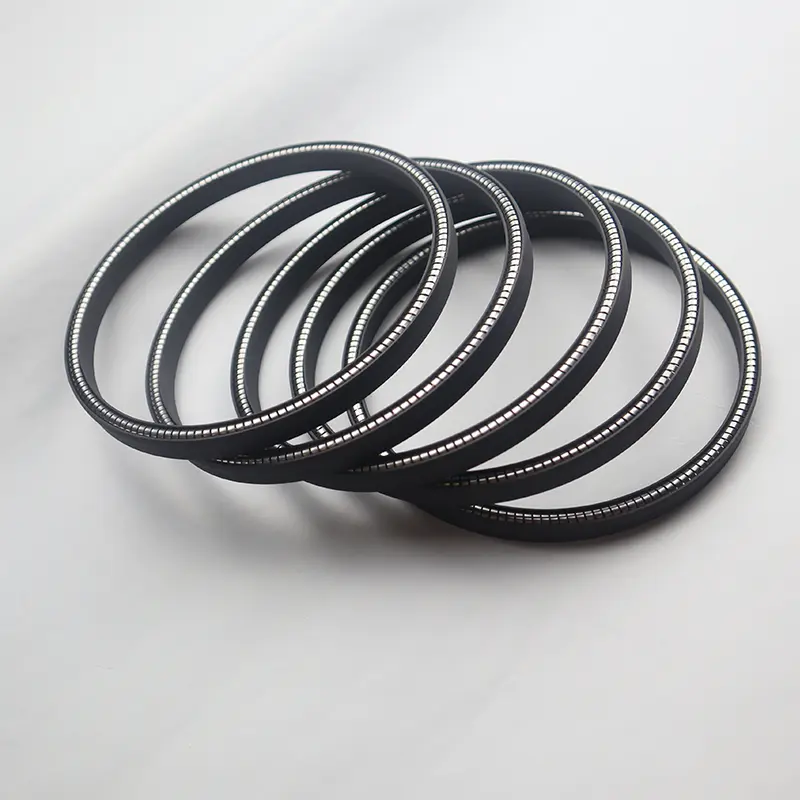

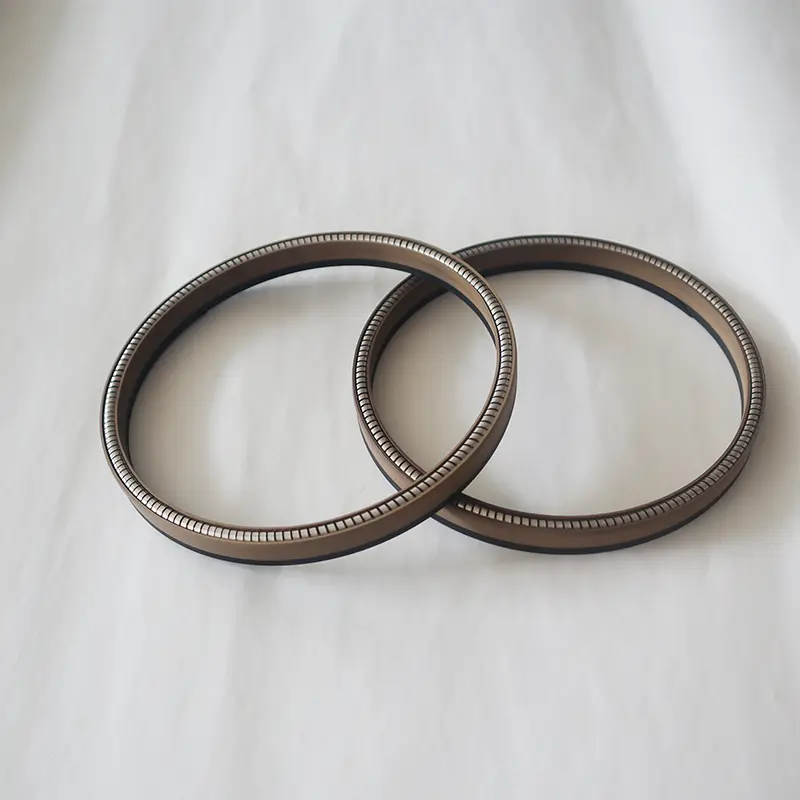

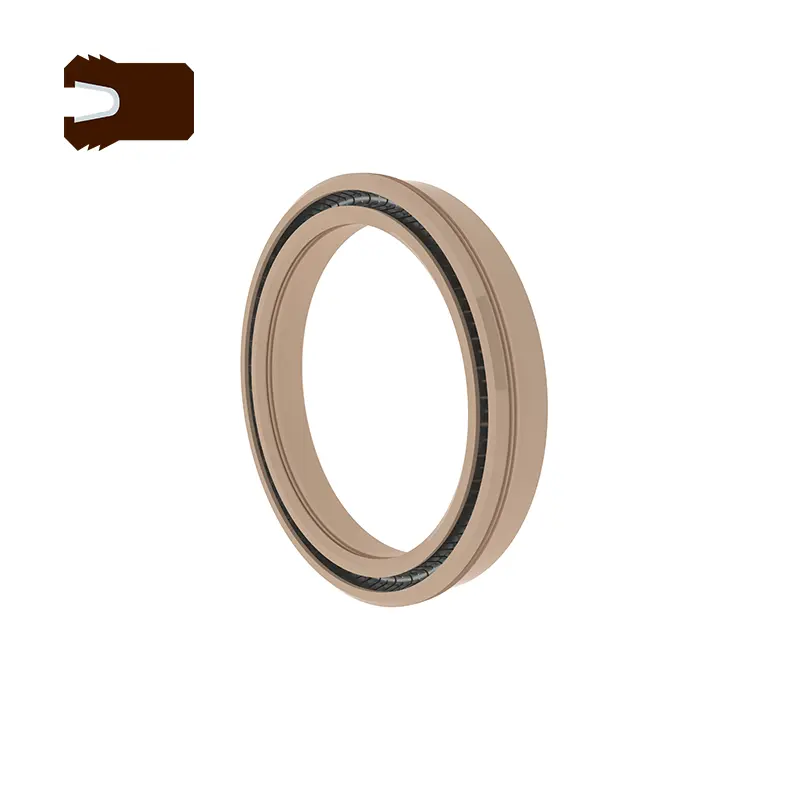

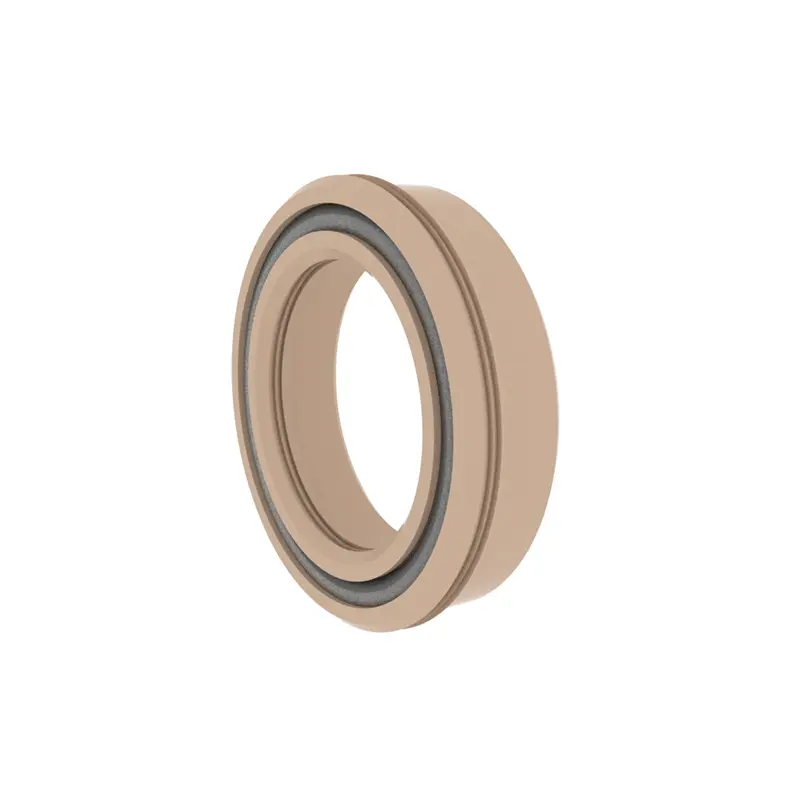

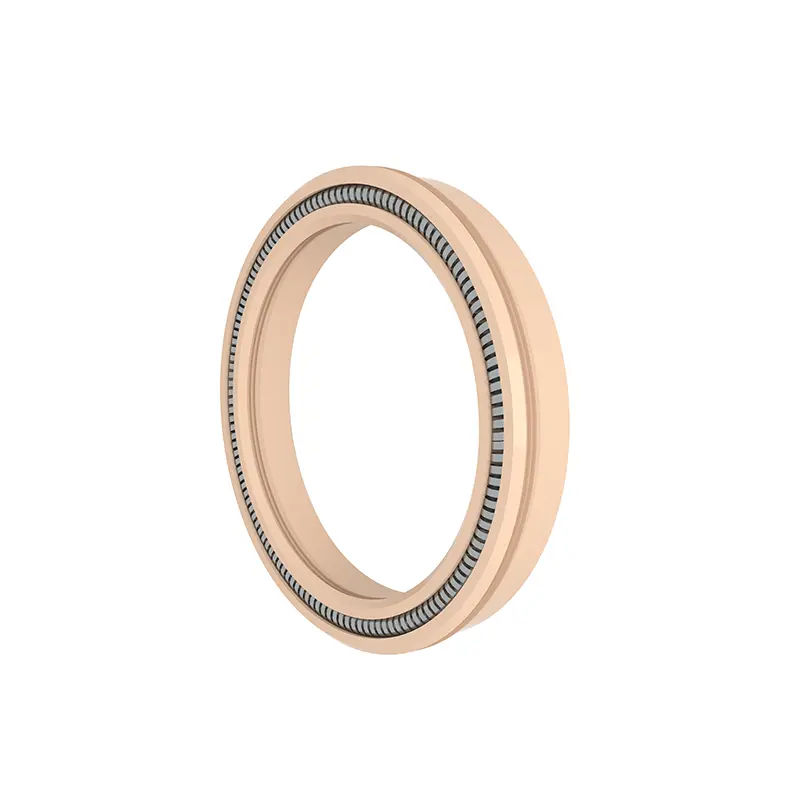

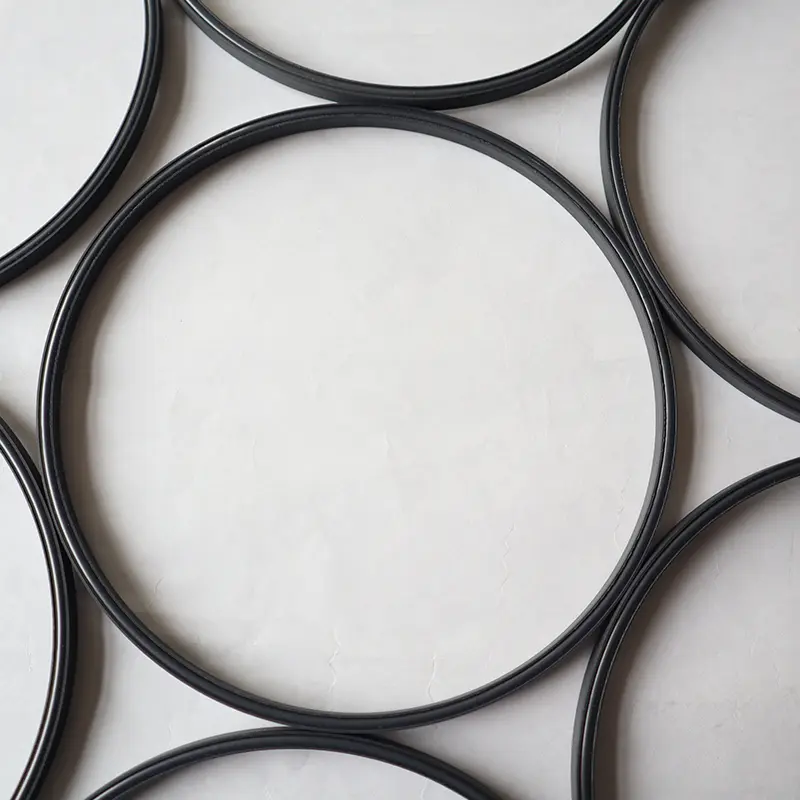

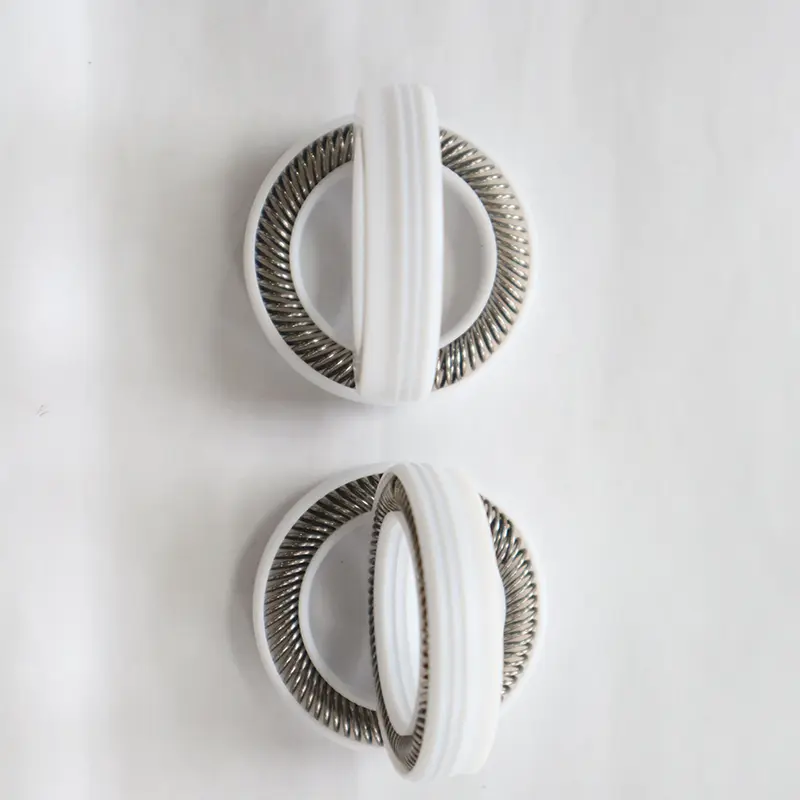

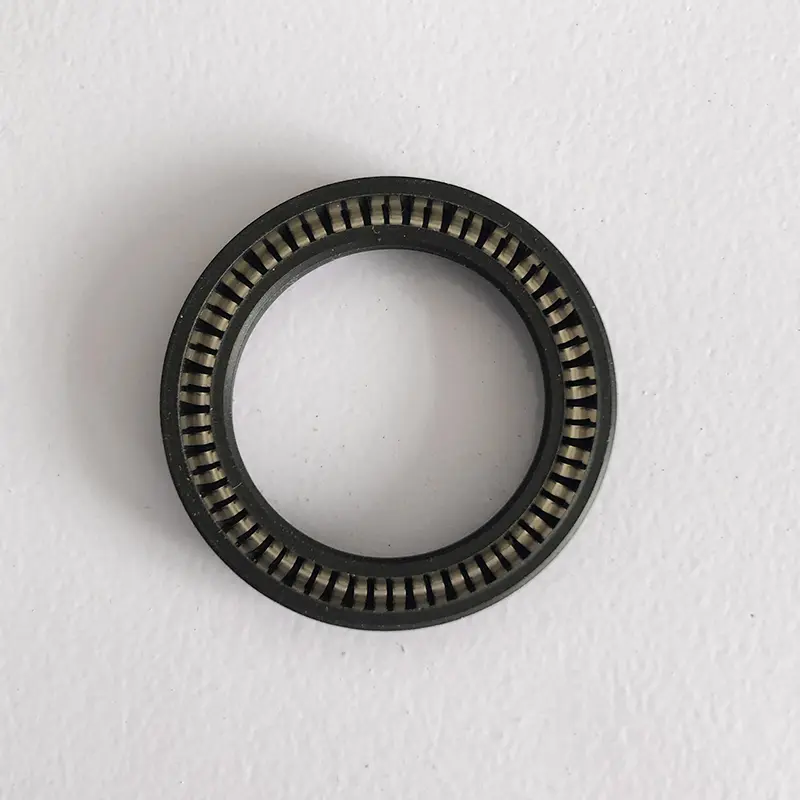

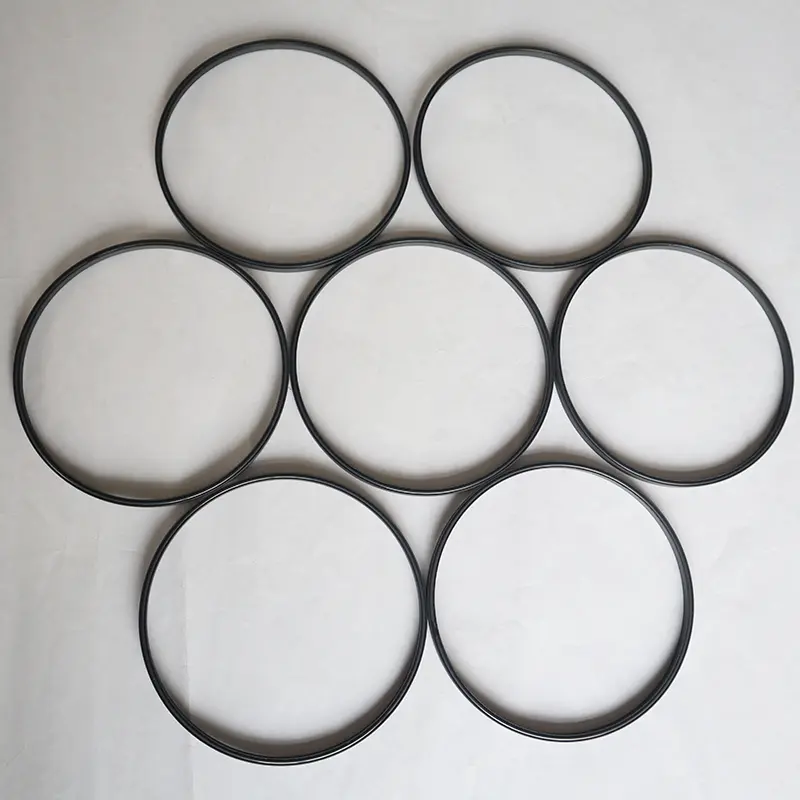

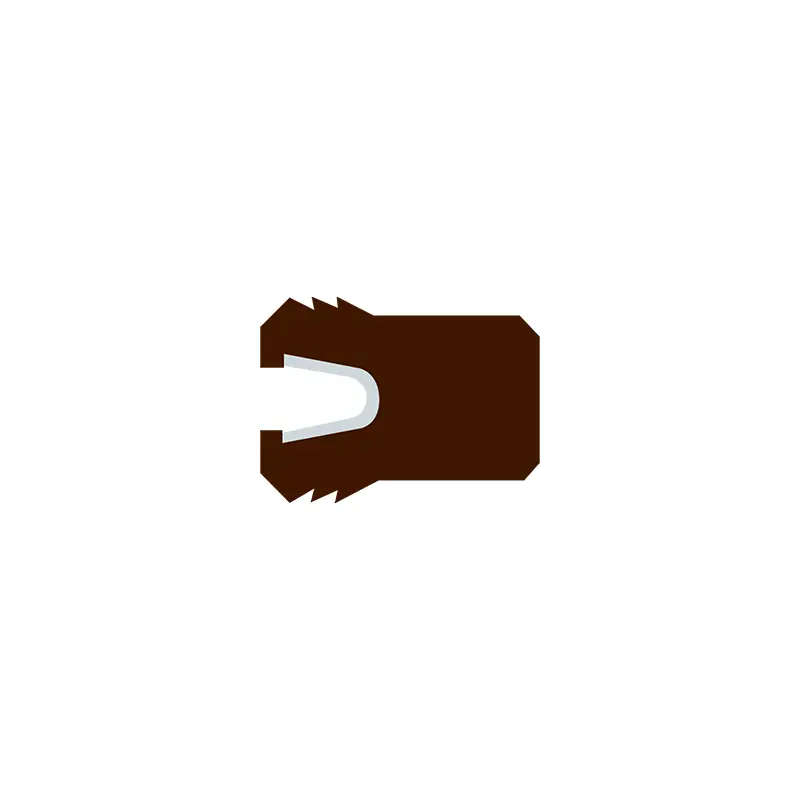

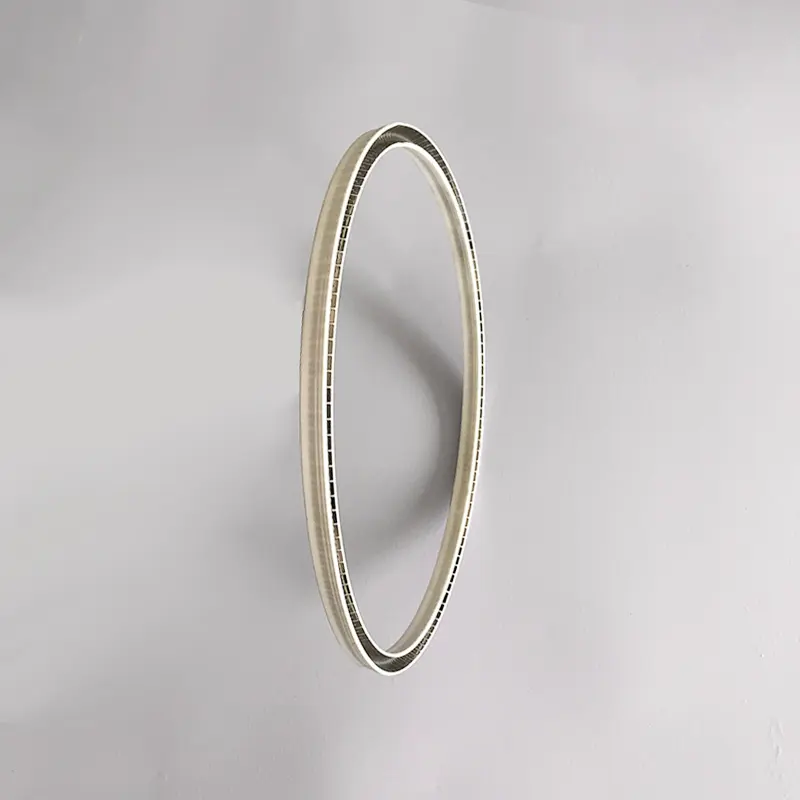

Notre sceau énergisé à ressort universel FS est un joint énergique à ressort universel haute performance pour le trou d'arbre avec une structure symétrique et un trou d'arbre universel, qui convient à une variété de scénarios industriels. Cette série de produits est divisée en type, type B, type BO, type C, type D et type DO. Parmi eux, le type BO et le type adoptent une combinaison en plastique et en revue en revêtement en revêtement élevé, qui a une excellente résistance aux médias; Le type C, le type D et le type adoptent la structure des lèvres dentées pour améliorer encore la capacité d'étanchéité, en particulier adapté aux conditions de travail à haute pression avec une pression dépassant 40 MPa.
FS Universal Spring Energized Seal prend en charge une variété de matériaux d'anneau d'étanchéité (tels que PTFE, UPE, PK, etc.) et des ressorts en acier inoxydable (en forme de O ou en V facultatif), et peut effectuer d'excellentes performances dans différents milieux et conditions de travail. La conception universelle du trou d'arbre simplifie le processus de sélection et d'installation, et est largement utilisé dans les systèmes hydrauliques à haute pression, l'équipement pneumatique et le scellement des supports spéciaux dans les champs de produits chimiques, de pétrole, d'énergie, etc. Si vous voulez en savoir plus sur le sceau énergique du printemps universel pour le trou d'arbre, vous pouvez contacter le sceau Ruichen à tout moment.
Caractéristiques et applications du produit:
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| MPA de pression | Vitesse m / s | Température ℃ | Moyen | |
| <40, largeur de rainure applicable L > 40MPA, veuillez appliquer la largeur de groove L1 | <10 | Parce que / à -35 ~ + 250 | Autre -200 ~ + 250 | Tous les liquides, produits chimiques, gaz |
Sélection des matériaux

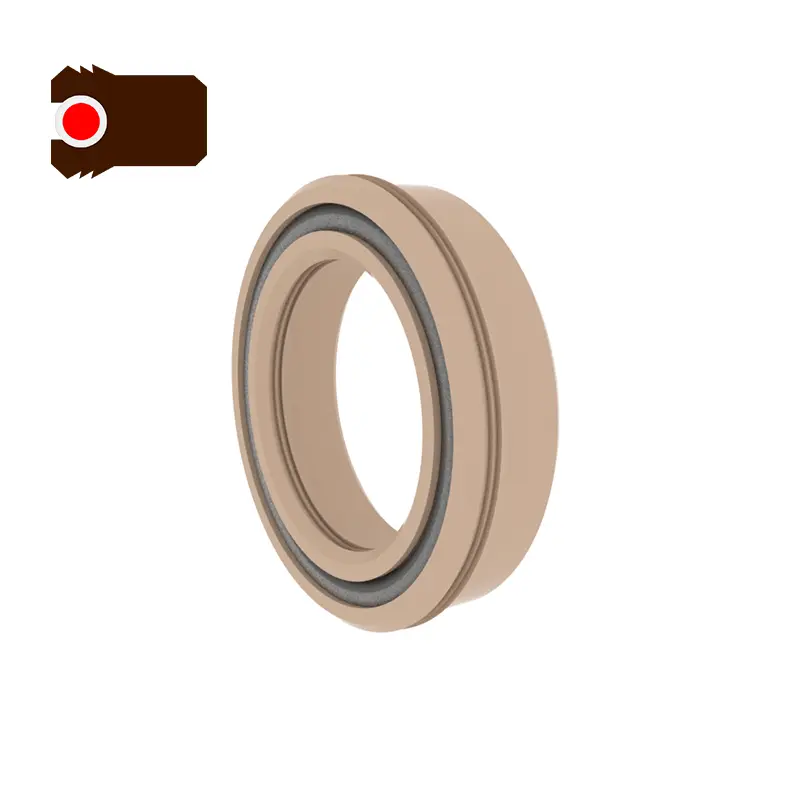

1. Bo, faire l'élastomère: joint torique enduit.
2.

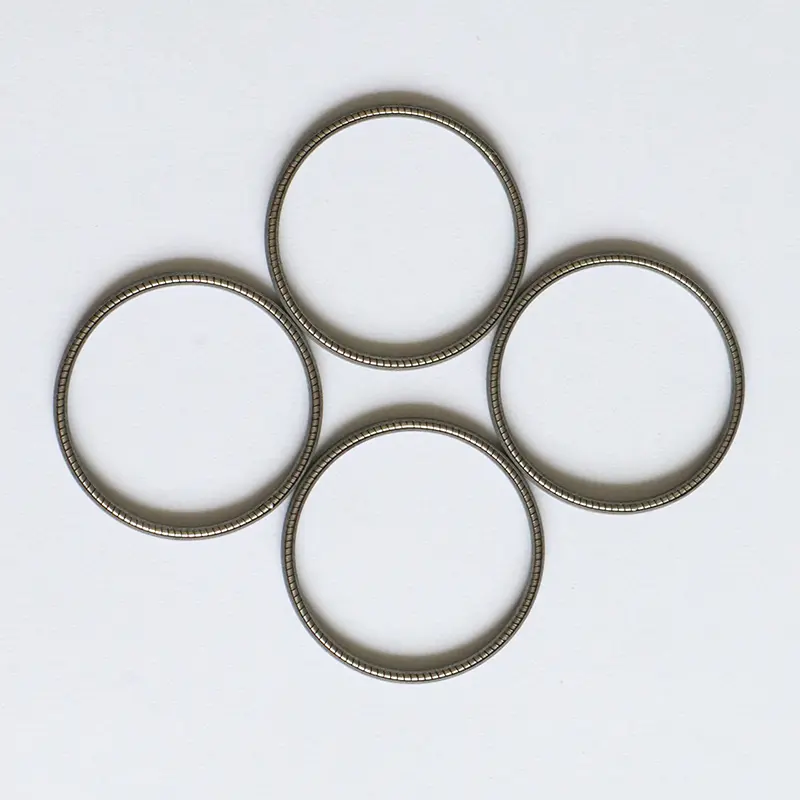

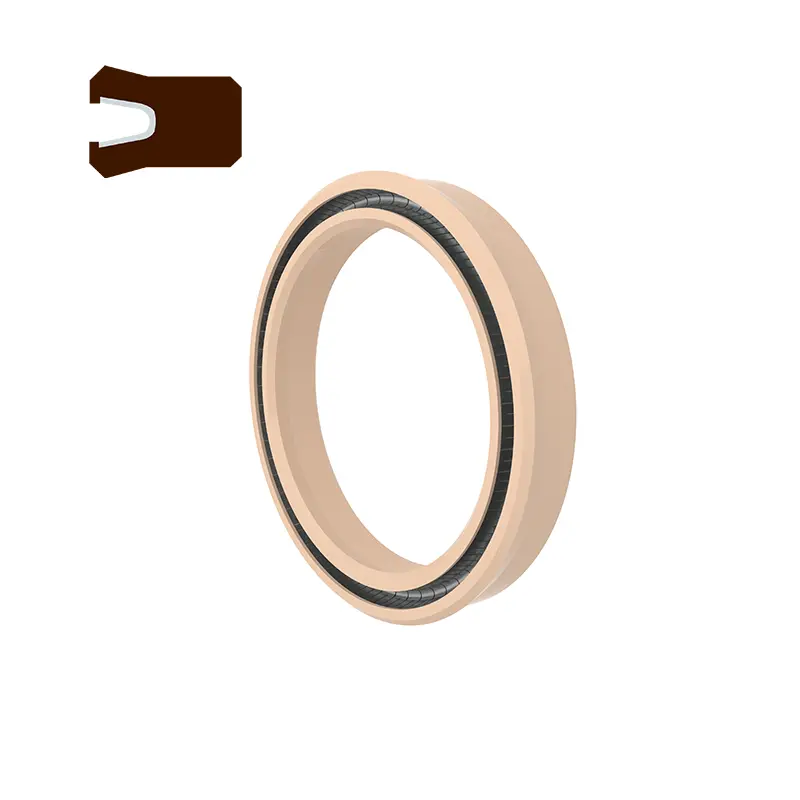

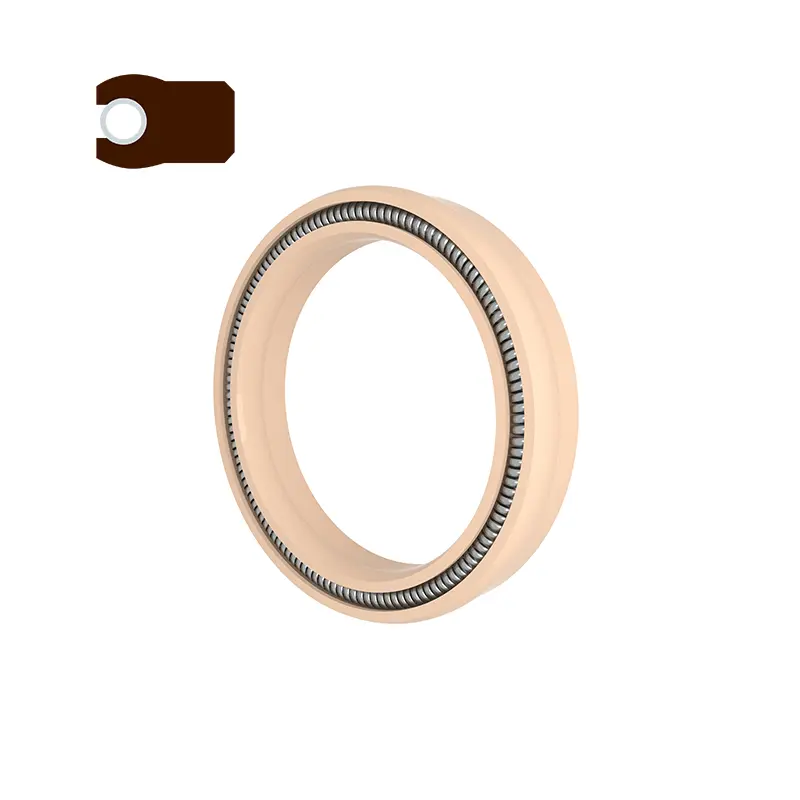

3. Les ressorts en acier inoxydable peuvent choisir des ressorts en forme de O et des ressorts en V.
Exemple de commande
FS-AA-40 * 46 * 4.7-PTFE4 D * D * L Sceau de moule de type A, Matériau d'anneau d'étanchéité est PTFE4,
FS-BO-40 * 46 * 4.7-PTFE4, D * D * L JOINT DE PAN BO-TYPE, MATÉRIEL DE L'ANNE
Spécifications (toutes les tailles dans la plage de paramètres sont disponibles)
| d | D | L+0.2 | L1+0.2(Applicable à la pression> 40MPA) | Déclaration radiale SMAX | Longueur de chanfrein Zmin | Rmax | |
| <20MPA | <40MPA | ||||||
| 3 ~ 10 | d + 3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | d + 4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | d + 6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D + 10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D + 15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Remarque: Les spécifications requises ne sont pas répertoriées dans ce tableau. Veuillez nous contacter.
Nous pouvons fournir des produits avec un maximum de 1600 mm.
