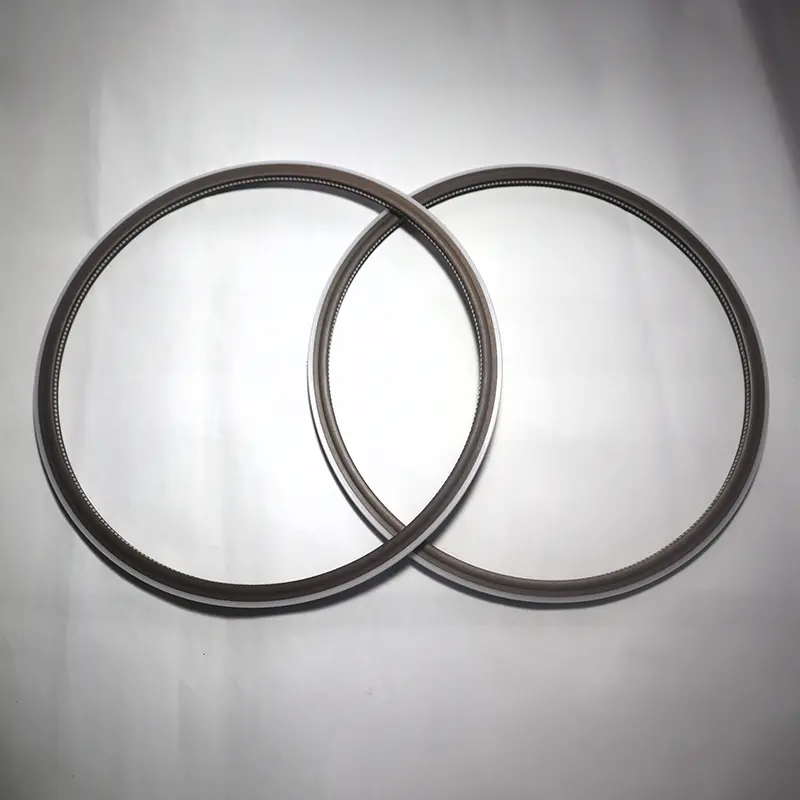

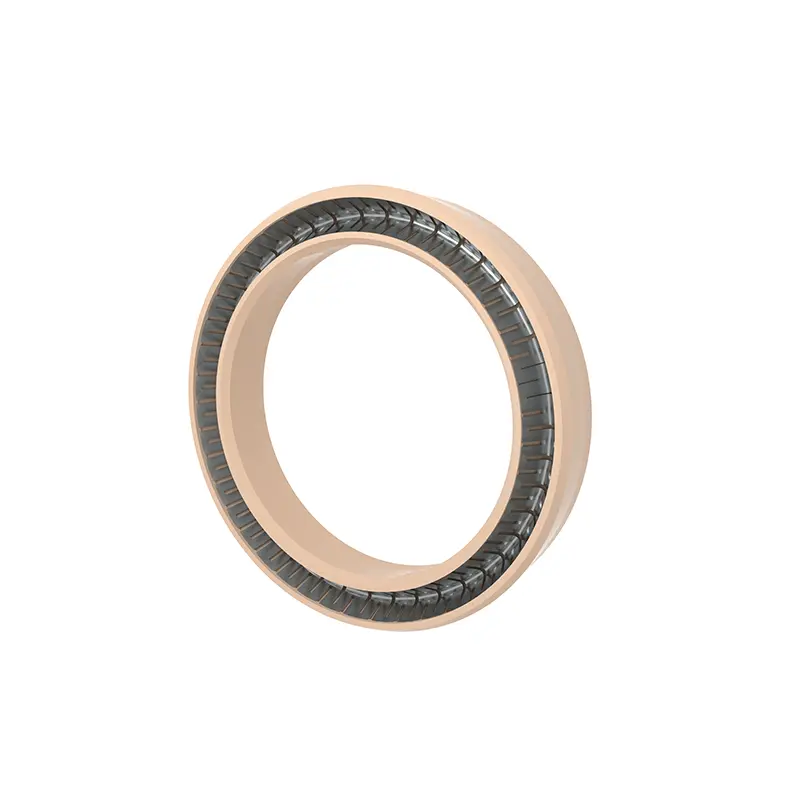

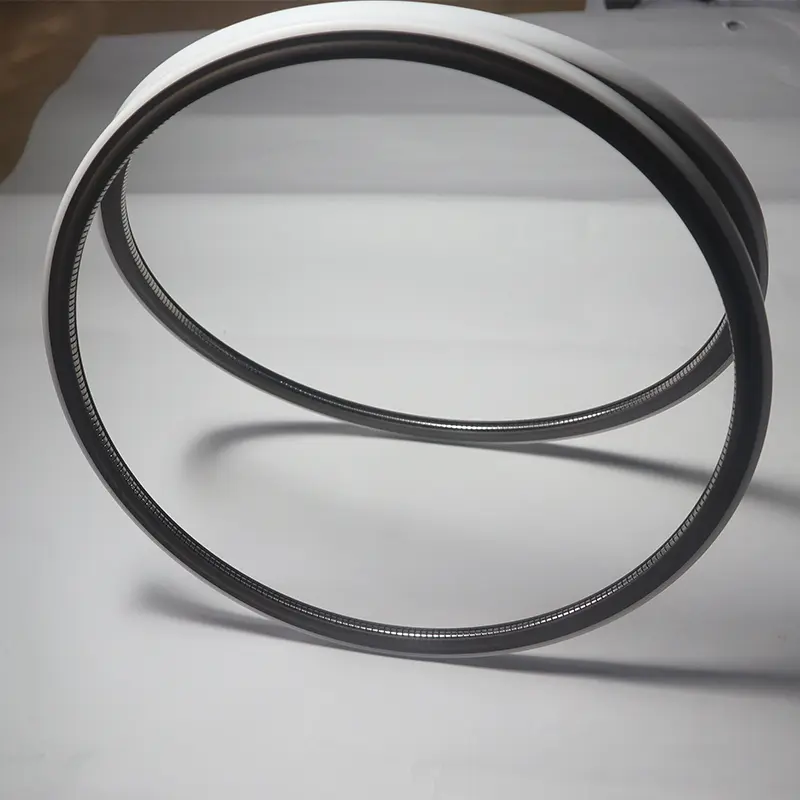

Les joints énergisés à la bride d'extrémité que nous avons lancés comprennent différents modèles, chacun avec ses propres subdivisions. Ils sont tous strictement développés, produits et testés.

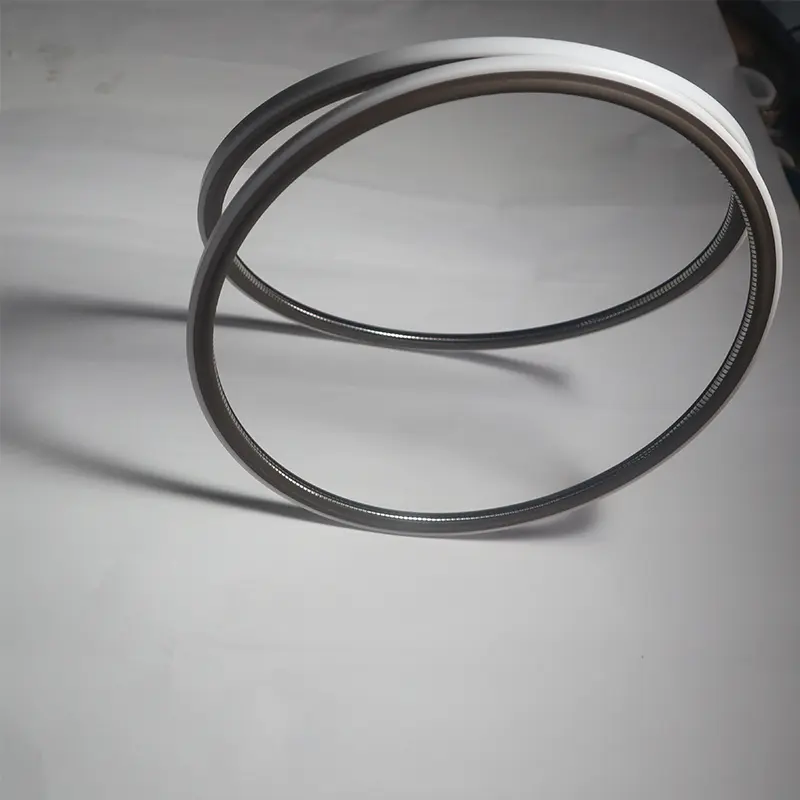

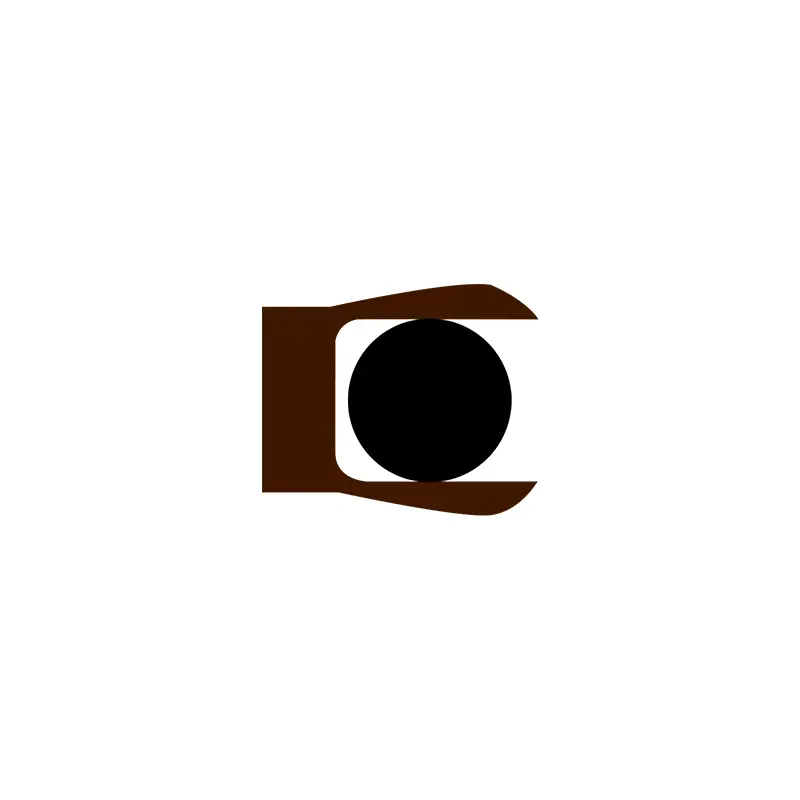

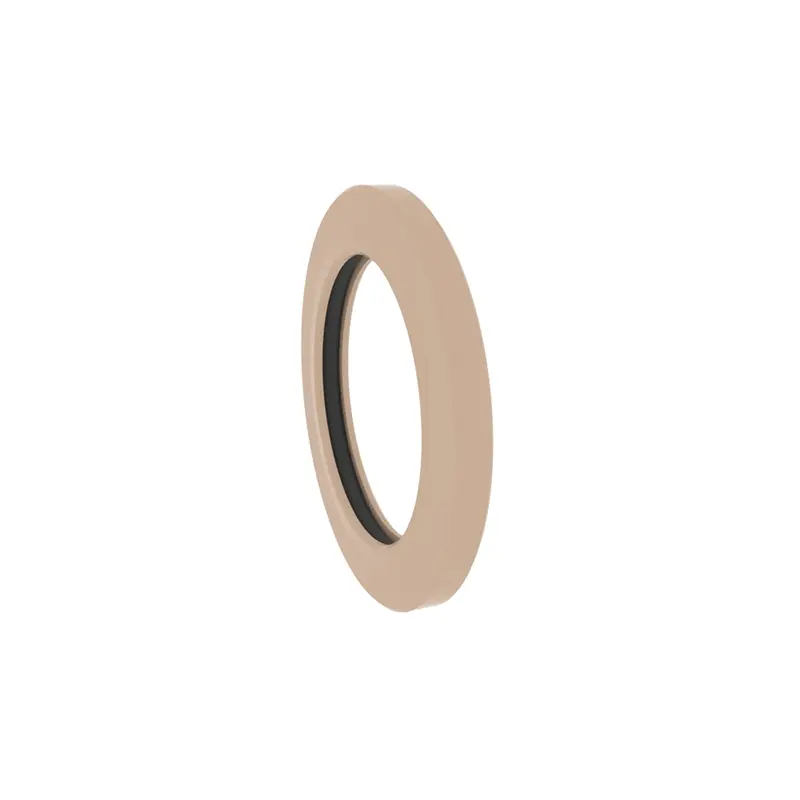

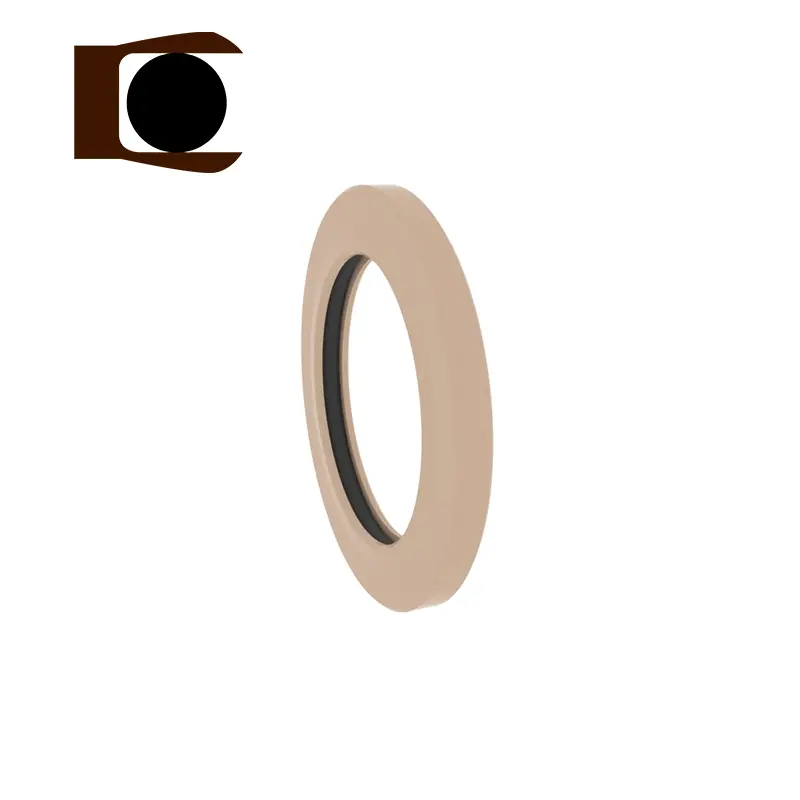

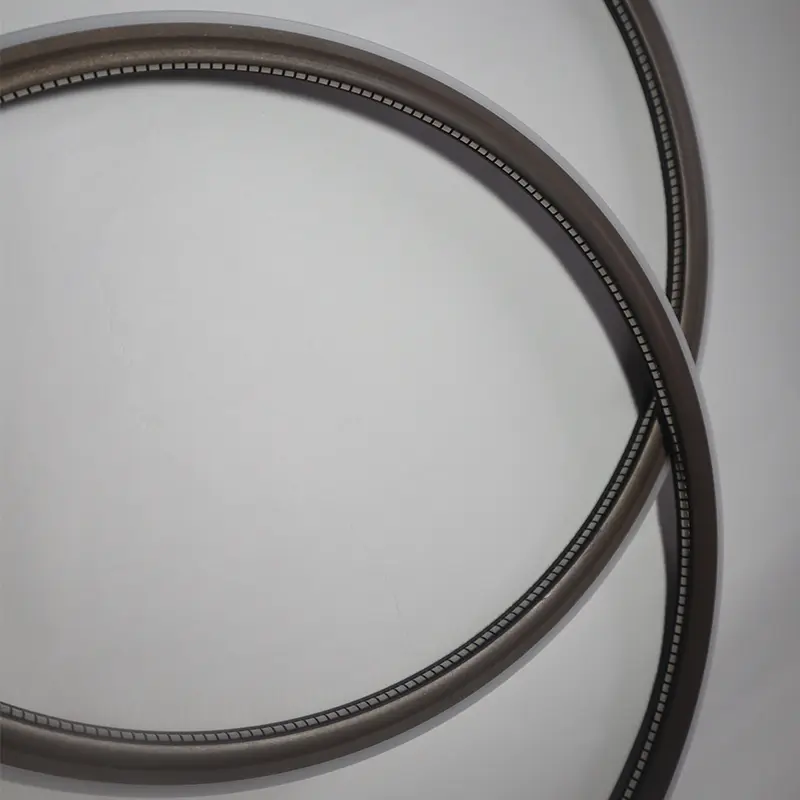

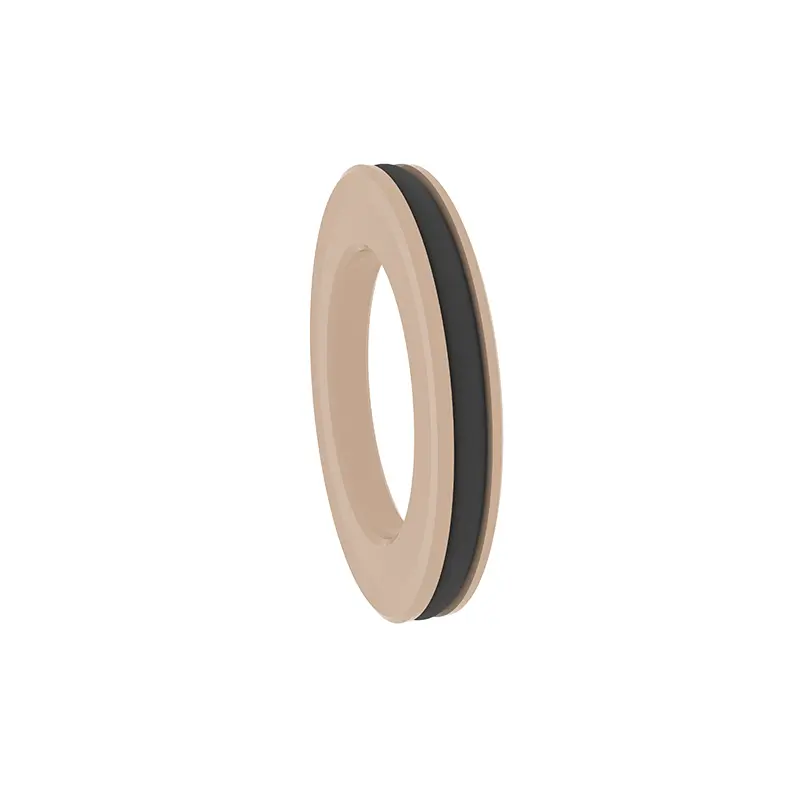

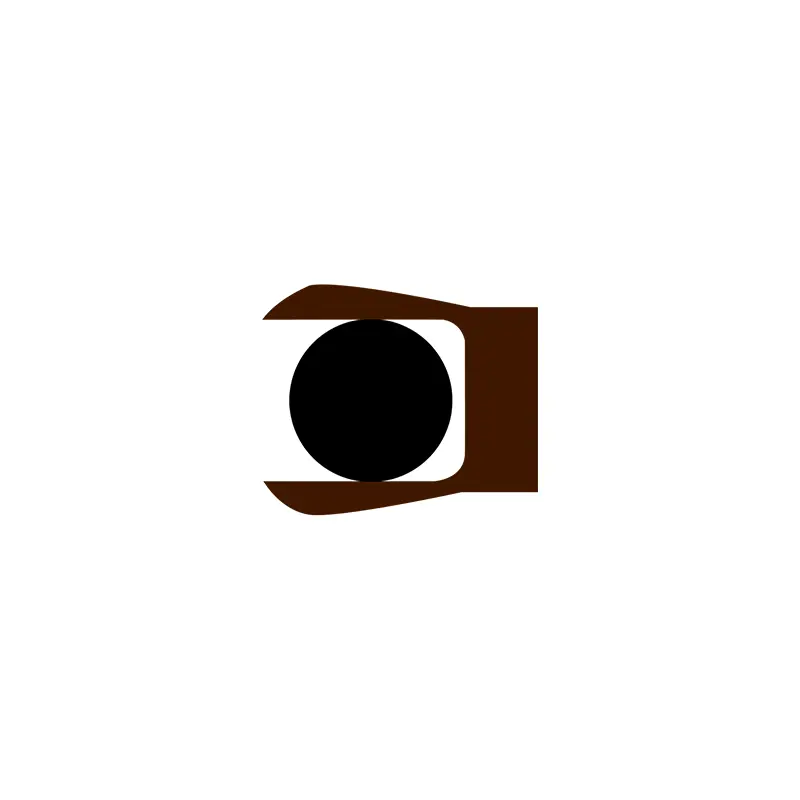

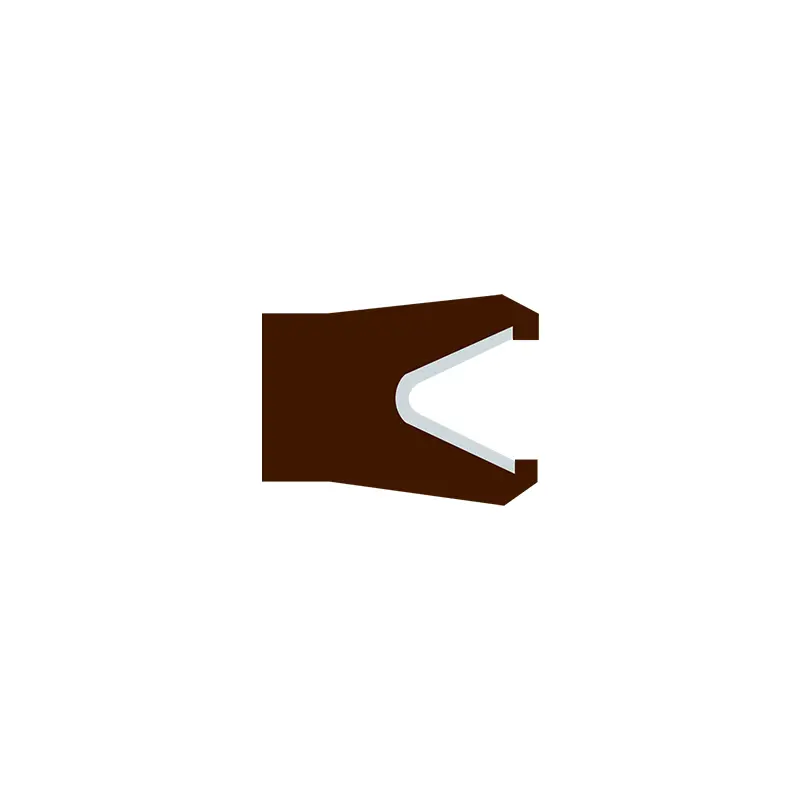

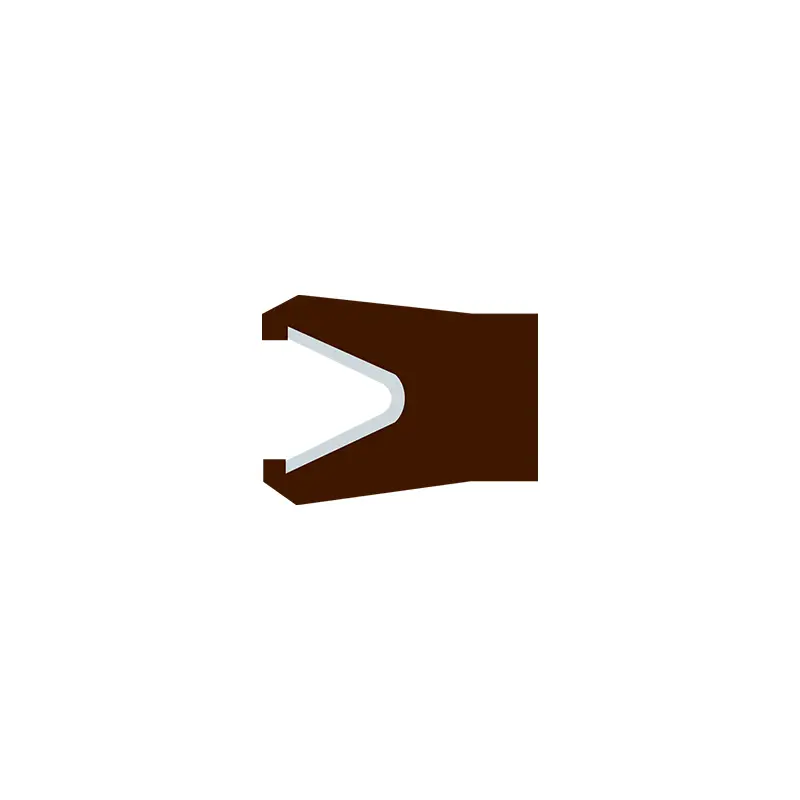

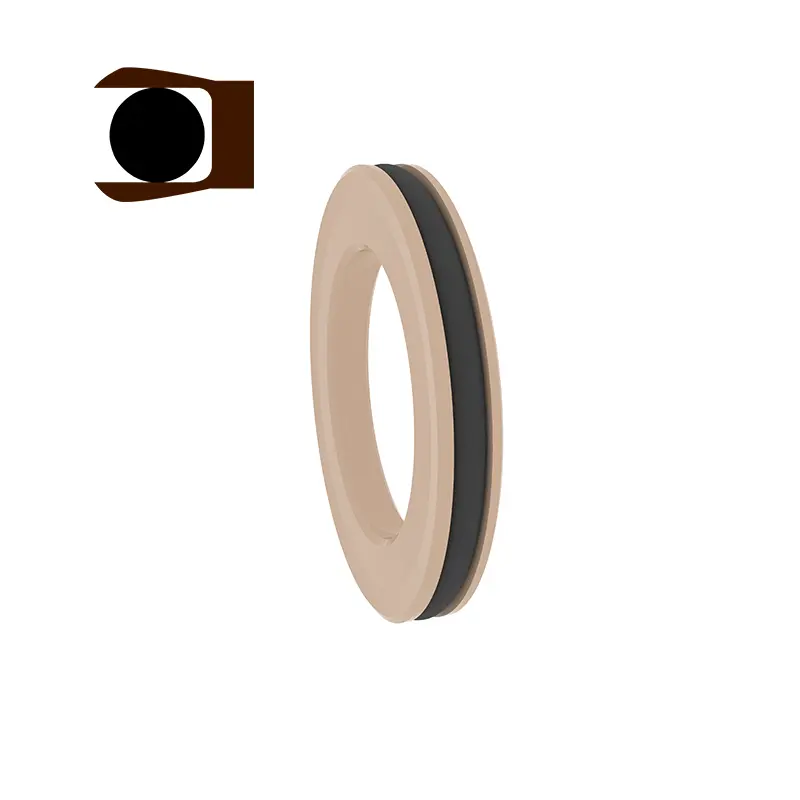

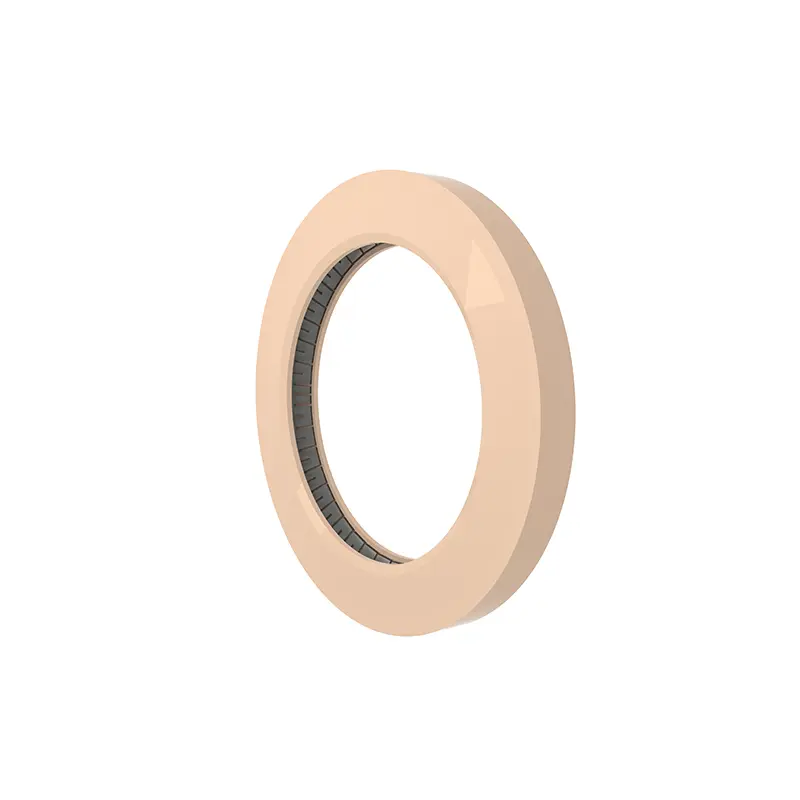

RC2876 et RC2877 sont des pan-sEals, et RC2876-B et RC2877-B sont des joints combinés en forme de Y. Les deux divisions différentes entre chaque modèle ont la même rainure et peuvent être échangées. Ils conviennent aux joints statiques axiaux (à l'extrémité) et à la bride et peuvent être utilisés dans des endroits où la rugosité de surface n'est pas idéale. Les deux pannes sont composées de ressorts en acier inoxydable et de plastiques à haute fonction. Les ressorts en acier inoxydable peuvent être sélectionnés comme ressorts en forme de V et ressorts en O. Et lorsque vous utilisez RC2876-B et RC2877-B, il est nécessaire de sélectionner raisonnablement les matériaux élastomères correspondants.
Caractéristiques et applications du produit:

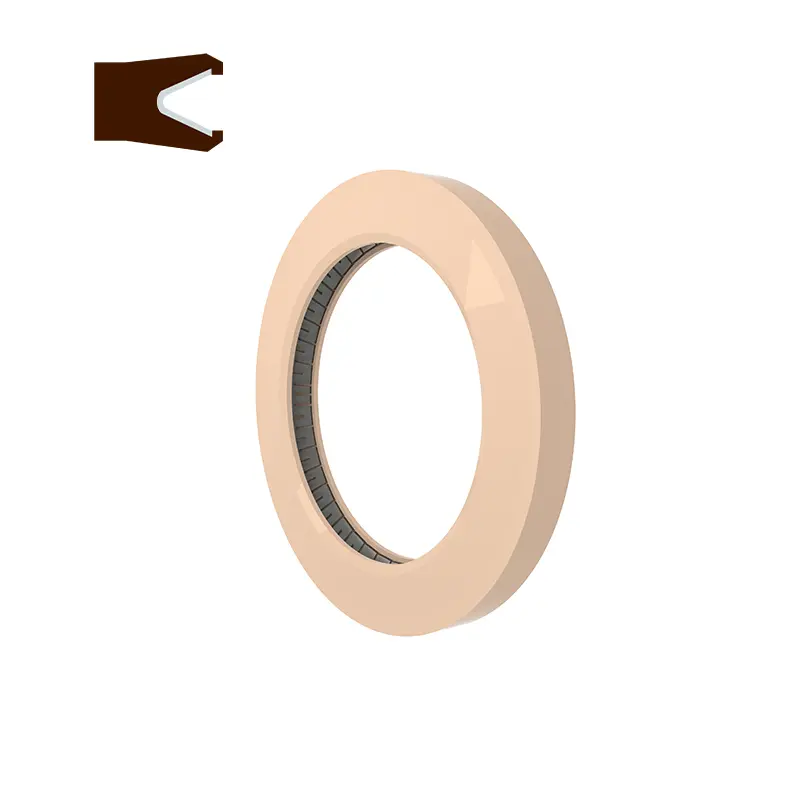

RC2876
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| MPA de pression | Vitesse m / s | Température ℃ | Moyen | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Tous les liquides, produits chimiques, gaz |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
Sélection des matériaux
1. Les matériaux de joint torique assorti peuvent être: R01 Rubber au nitrile (NBR), R02 Fluororubber (FKM), etc.
2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Les ressorts en acier inoxydable peuvent être sélectionnés à partir de ressorts en forme de O et de ressorts en V.
Exemple de commande
RC2876-40-PFFE4 + V Le diamètre extérieur de la rainure de pression interne est de 40, le matériau de l'anneau d'étanché
RC2876-B-40-PFFE4 + R02 Le diamètre extérieur de la rainure de pression interne est de 40, le matériau de l'anneau d'étanché
Remarque: Si vous choisissez la plage étendue, veuillez utiliser le numéro de la série.

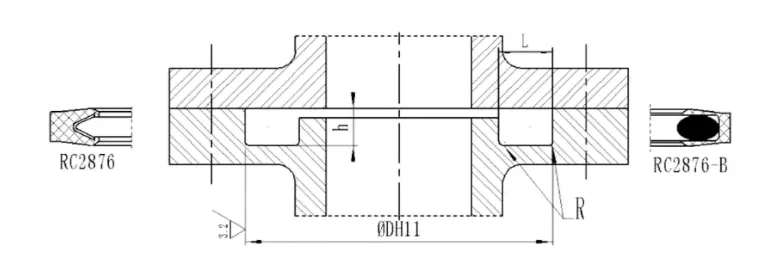

| Numéro de série | Numéro de série | Gamme standard Dh11 | Plage prolongée Dh11 | Profondeur de rainure H-0.05 | Largeur de rainure L+0.2 | Coins ronds Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

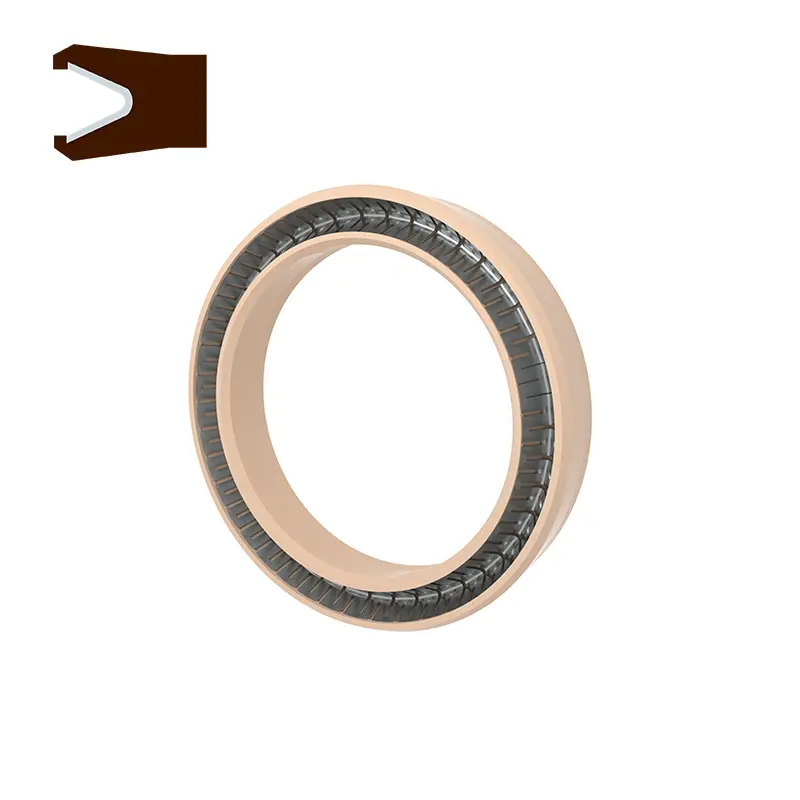

RC2877
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| MPA de pression | Vitesse m / s | Température ℃ | Moyen | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Tous les liquides, produits chimiques, gaz |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
1. Les matériaux de joint torique assorti peuvent être: R01 Rubber au nitrile (NBR), R02 Fluororubber (FKM), etc.
2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Les ressorts en acier inoxydable peuvent être sélectionnés à partir de ressorts en forme de O et de ressorts en V.
Exemple de commande
RC2877-40-PTFE4 + V Le diamètre intérieur de la rainure de pression externe est de 40, le matériau de l'anneau d'étanché
RC2877-B-40-PTFE4 + R02 Le diamètre intérieur de la rainure de pression externe est de 40, le matériau de l'anneau d'étanché
Remarque: Si vous choisissez une plage étendue, veuillez utiliser le numéro de la série.

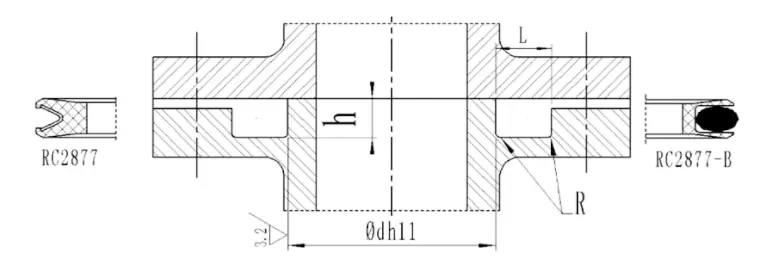

| Numéro de série | Numéro de série | Gamme standard D H11 | Plage prolongée dh11 | Profondeur de rainure H-0.05 | Largeur de rainure L+0.2 | Coins ronds Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
