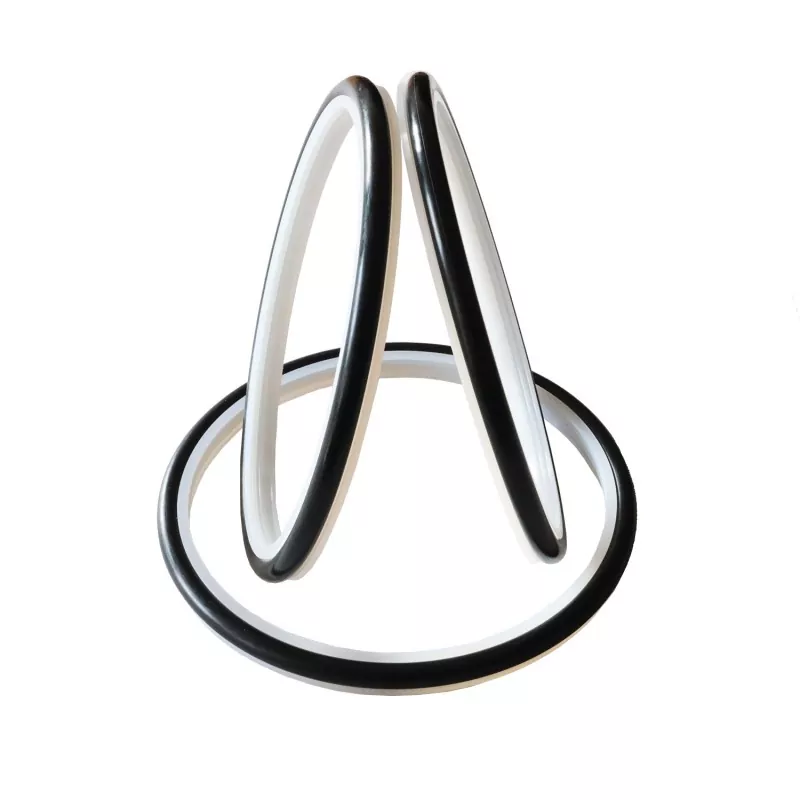

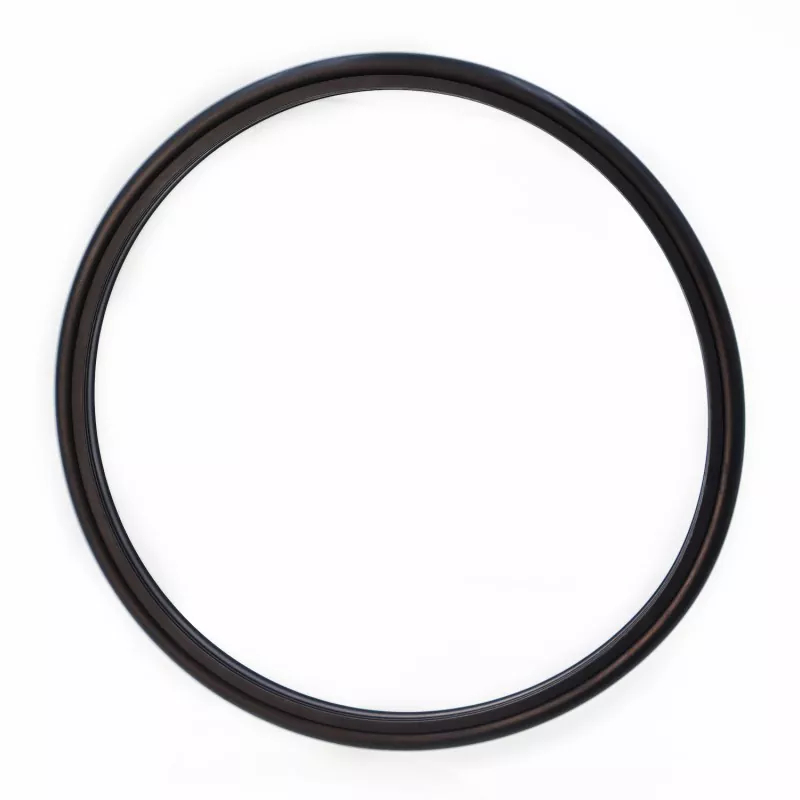

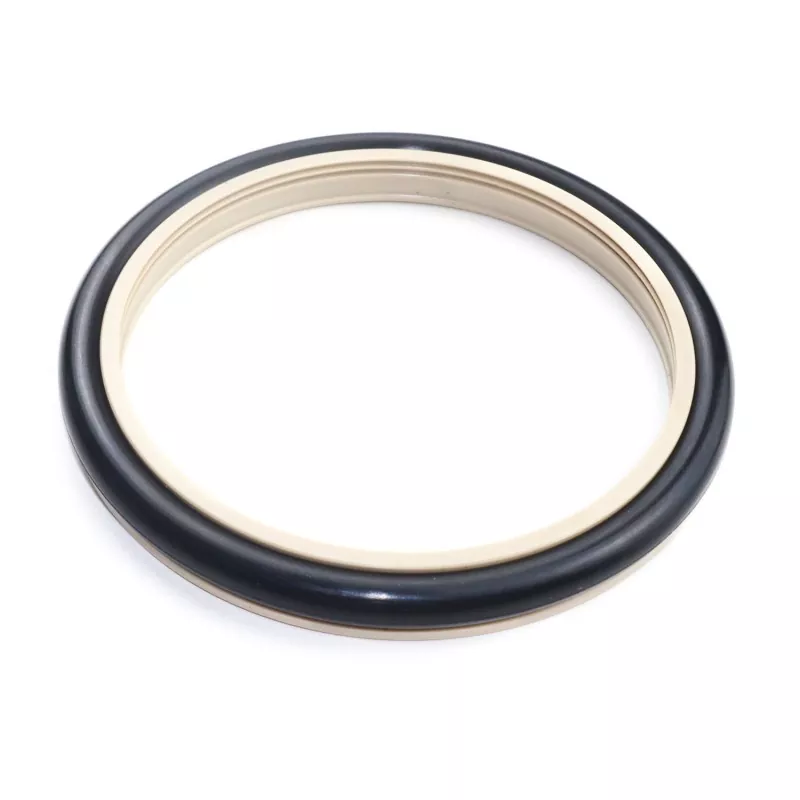

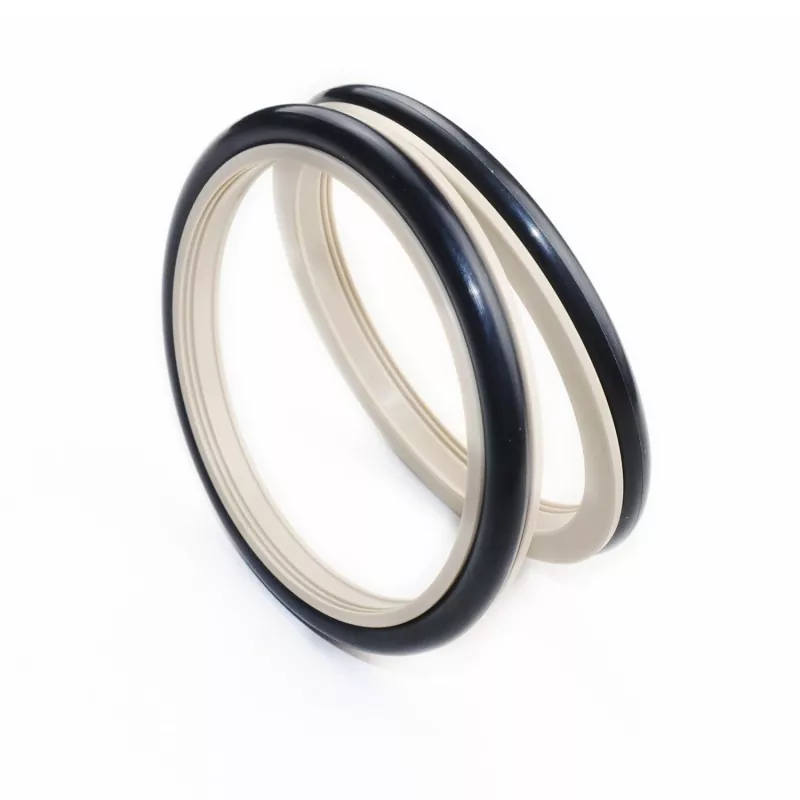

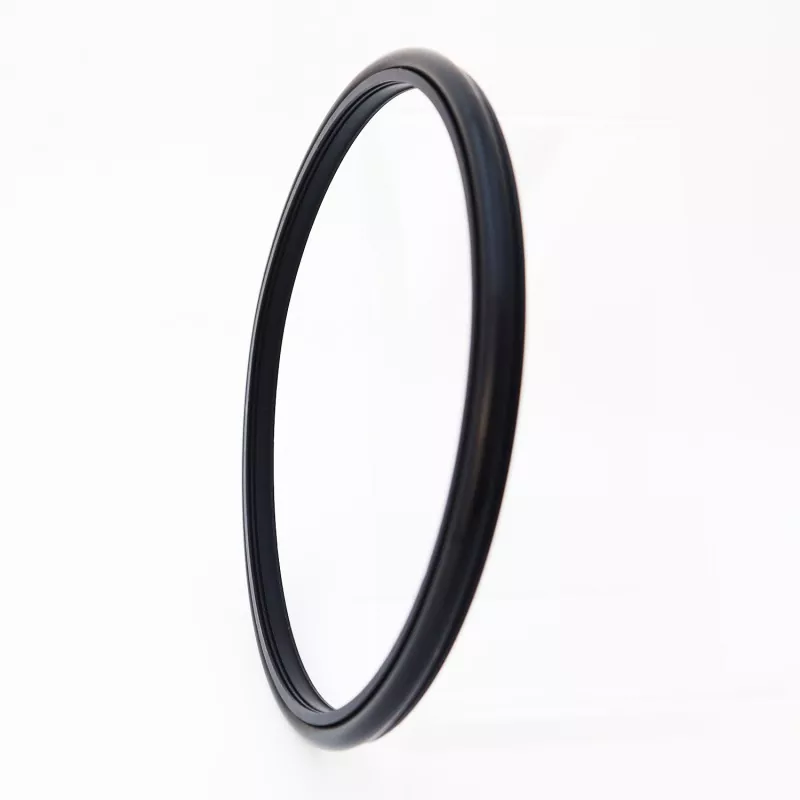

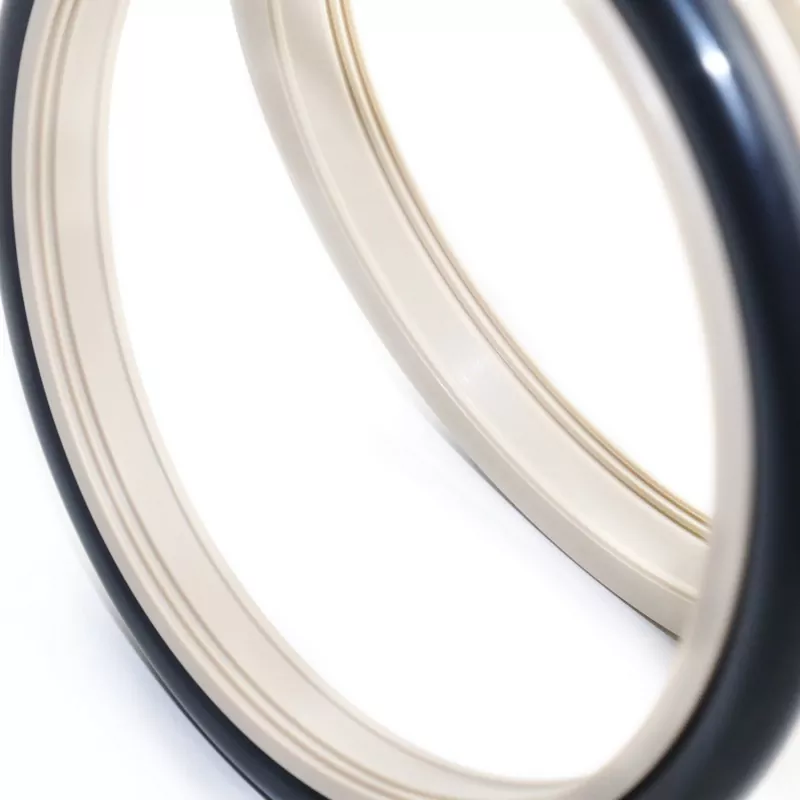

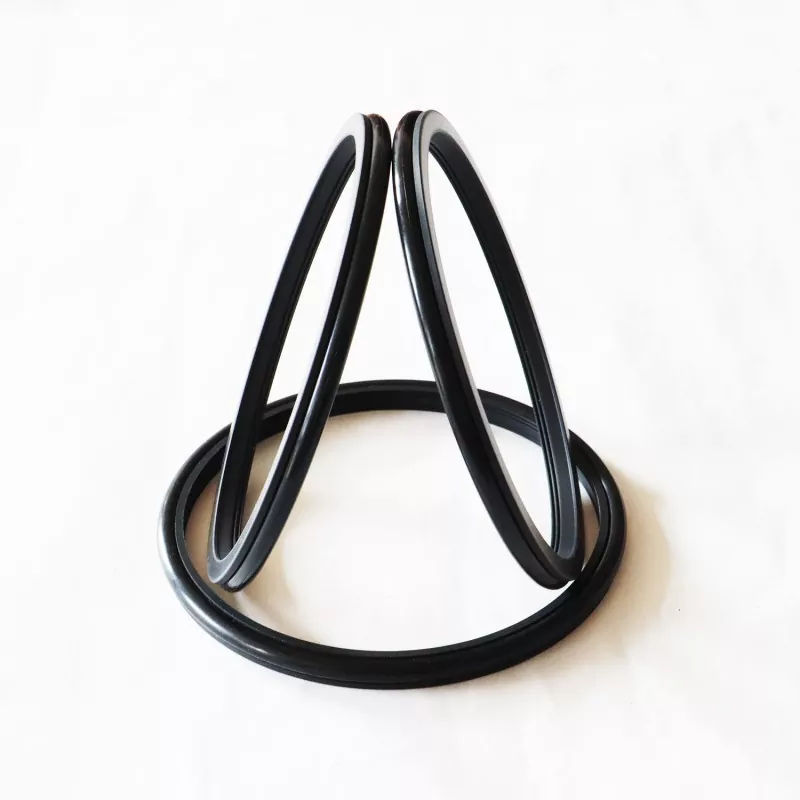

Le joint composite dentelé renforcé (joint en coulis de ciment) pour tiges de piston (arbres) se compose d'une bague d'étanchéité dentelée spécialement conçue en plastique technique haute performance et d'un joint torique en caoutchouc ; il convient à l'étanchéité unidirectionnelle dans les applications hydrauliques alternatives et rotatives. Il est principalement utilisé dans les pompes à piston, les pompes à boue, les outils de forage à vis, les plates-formes de forage, les équipements d'exploration pétrolière, les centrales à béton, etc.
Les principales caractéristiques comprennent une longue durée de vie, une faible friction, d'excellentes performances d'étanchéité, une conception compacte et une facilité d'installation, d'utilisation et de maintenance. La conception optimisée du profil et de l'épaisseur des lèvres d'étanchéité garantit une étanchéité efficace même en cas d'exposition à des fluides agressifs tels que le coulis de ciment.
Lorsqu'il est utilisé avec des fluides de type boue, il est recommandé d'injecter de la graisse lubrifiante entre les deux (ou plusieurs) étapes d'étanchéité.
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Température (°C) |
Vitesse (m/s) |
Moyen |
|
|
Mouvement alternatif |
Mouvement de rotation |
|||
|
≤100 |
-35 à +100 (avec joint torique NBR) |
≤6 |
≤2 |
Eau, boue, pétrole brut, huile hydraulique, émulsion |
|
-20 à +200 (avec joint torique FKM) |
||||
1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile R01 (NBR), le caoutchouc fluoré R02 (FKM), etc.
2. Matériau de la bague d'étanchéité : Matériau standard PTFE4 ; les autres matériaux disponibles incluent PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modèle de commande : RC2061-80*91,7*7,6-PTFE4-R01 (Modèle - Diamètre de l'arbre * Diamètre de la rainure * Largeur de la rainure - Code matériau)
Les tailles dans la plage de paramètres spécifiée sont disponibles.
|

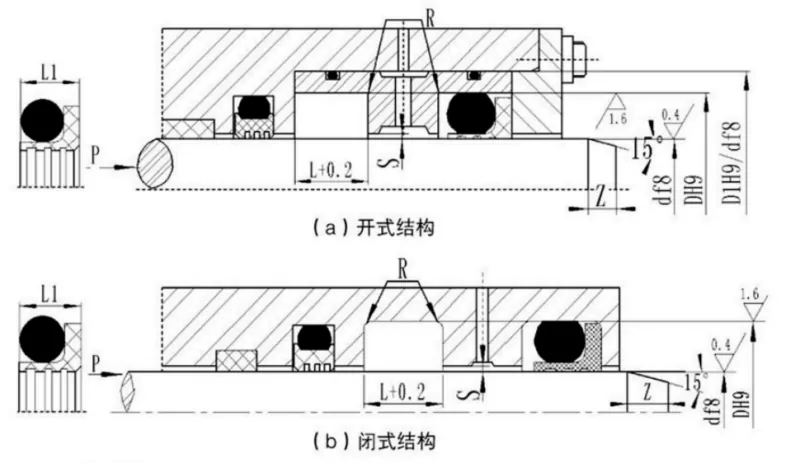

Plage de diamètre d'arbre Modèle standard df8 RC2061 |
Plage de diamètre d'arbre Robuste df8 RC2061-Z |
Diamètre de rainure D H9 |
Largeur de rainure L+0,2 |
Largeur du joint L1 |
Rayon de coin Rmax |
Jeu radial Smax |
Chanfreiner Zmin |
Diamètre de section du joint torique |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15,9 |
- |
j+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38,9 |
5 ~ 15,9 |
j+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107,9 |
16 ~ 38,9 |
j+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39 ~ 107,9 |
j+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
j+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Remarque : 1. Pour les diamètres d'arbre ≤ 30 mm, une conception à rainure ouverte est recommandée.
2. Pour les applications d'étanchéité rotative, la dureté de la surface de l'arbre rotatif doit être HRC ≥58.
3. Pour des pressions supérieures à 30 MPa, un ajustement H8/f8 est recommandé pour l'espace d'extrusion.
