Structure et exigences d'installation
1. Matériau de l'arbre : L'acier au carbone et l'acier inoxydable sont couramment utilisés. Pour les vitesses élevées, un chromage est appliqué sur la surface, HRC40-45.
2. Conception de l'arbre rotatif et des rainures : la surface de l'arbre doit être lisse et sans bavures. Les marques d'usinage en spirale peuvent créer un effet de pompage, entraînant des fuites. Il est recommandé que la zone de montage du joint d'étanchéité soit meulée jusqu'à une rugosité de surface de Ra0,1 à 0,5 µm, devenant plus lisse avec l'augmentation de la vitesse. Pour faciliter l'installation et le démontage, l'arbre et les rainures doivent être conçus avec des chanfreins ou des bords arrondis. Voir les figures 1 et 2.
|
Hauteur de soudure b |
b1(0,85xb) mm |
b2(b+0.3) mm |
r maximum. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Figure 1. Conception de chanfrein de rainure
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70 ~ 95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

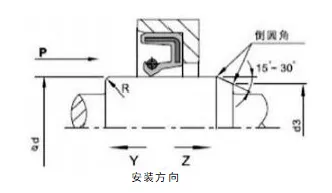

Figure 2 Conception du chanfrein de l'arbre rotatif
Facteurs affectant les performances des joints à lèvres d'arbre rotatif
Des dizaines de facteurs affectent l’effet d’étanchéité. Outre le joint d'huile lui-même, comme son matériau et sa structure, d'autres facteurs tels que le fluide, la température, la pression, la lubrification, la vitesse et la rugosité de la surface affectent également directement l'effet d'étanchéité, et ces facteurs interagissent souvent les uns avec les autres. Les tableaux suivants sont uniquement destinés à la référence de l'utilisateur.

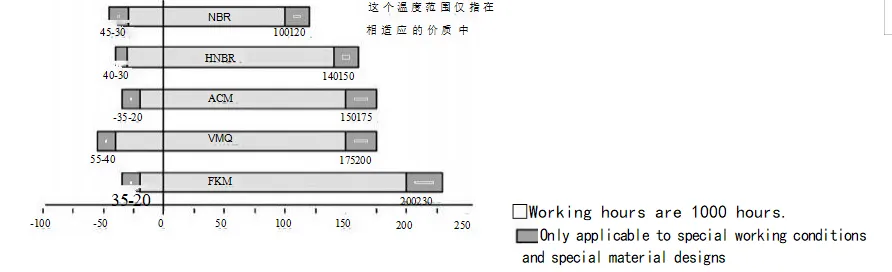

Figure 3. Effet de la température sur le joint d'huile

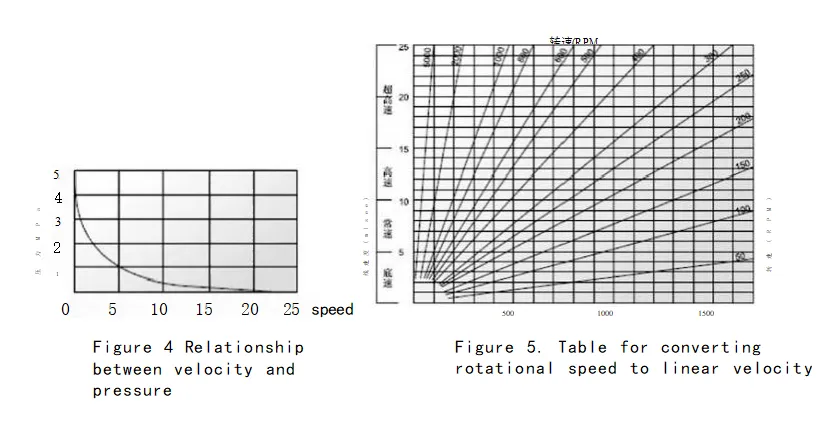

Installation : une installation minutieuse est une condition préalable au bon fonctionnement des joints d'étanchéité.
|
Schéma d'installation (installation dans la cavité) |
||
|
Méthode d'installation correcte |
Conditions de travail applicables |
Méthode d'installation incorrecte |
|
|
Cette méthode n'est applicable que lorsque la face d'extrémité du joint d'huile et la face d'extrémité de la cavité affleurent. Lorsque l'équipement de pressage fonctionne rapidement, le joint d'étanchéité doit être correctement positionné ; sinon, un désalignement pourrait se produire. |
|
|
|
Cette conception convient aux situations dans lesquelles la face d'extrémité du joint d'huile est plus basse que la face d'extrémité de la cavité. Même avec une pression rapide, le joint d'huile peut toujours être bien positionné. Cependant, ce type de fixation manque de positionnement radial, c'est pourquoi la perpendiculaire axiale de la plaque plate et de l'arbre de pression du dispositif de pressage doit atteindre une certaine précision. |
|
|
|
Cette méthode convient aux situations dans lesquelles la face d'extrémité du joint d'huile est plus basse que la face d'extrémité de la cavité. Lors d'un enfoncement rapide de l'équipement, il est crucial de s'assurer que le joint d'étanchéité est correctement positionné ; sinon, un désalignement pourrait se produire. |
 |
|
|
Cette méthode ne convient que pour des conditions de maintenance ou d’installation simples où l’équipement sous pression n’est pas disponible. Étant donné qu'un pressage absolument uniforme ne peut pas être obtenu lors de l'installation, divers problèmes d'installation sont inévitables. Il est principalement conçu pour éviter un désalignement radial lors de l'installation, qui pourrait déformer le joint d'étanchéité, ou pour éviter d'endommager le caoutchouc de la partie d'accouplement du joint d'étanchéité (cercle extérieur) en raison de pauses lors de l'installation. Par conséquent, cette méthode d’installation n’est généralement pas recommandée. |
|

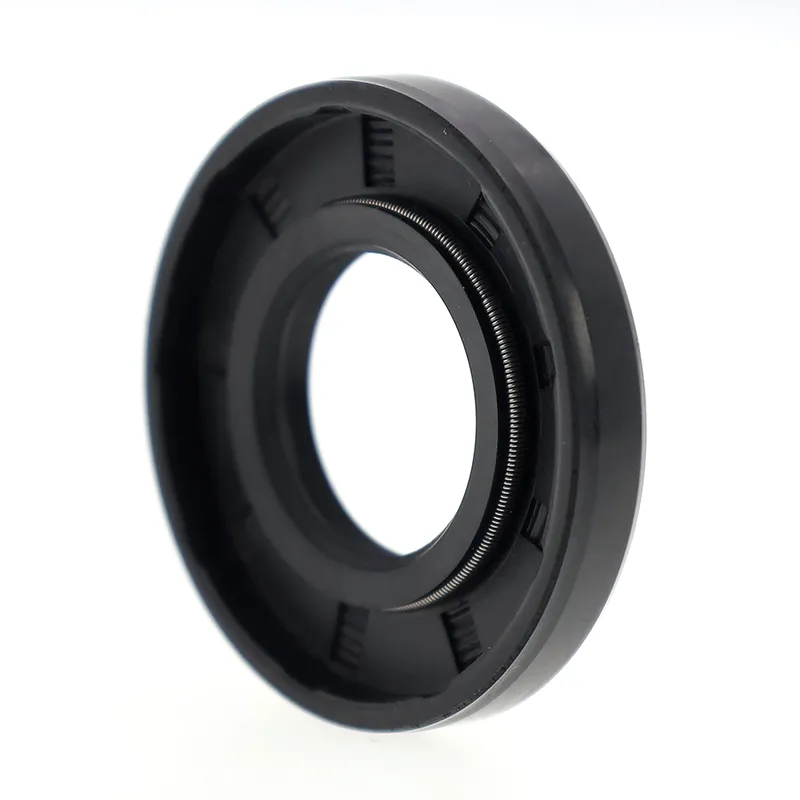

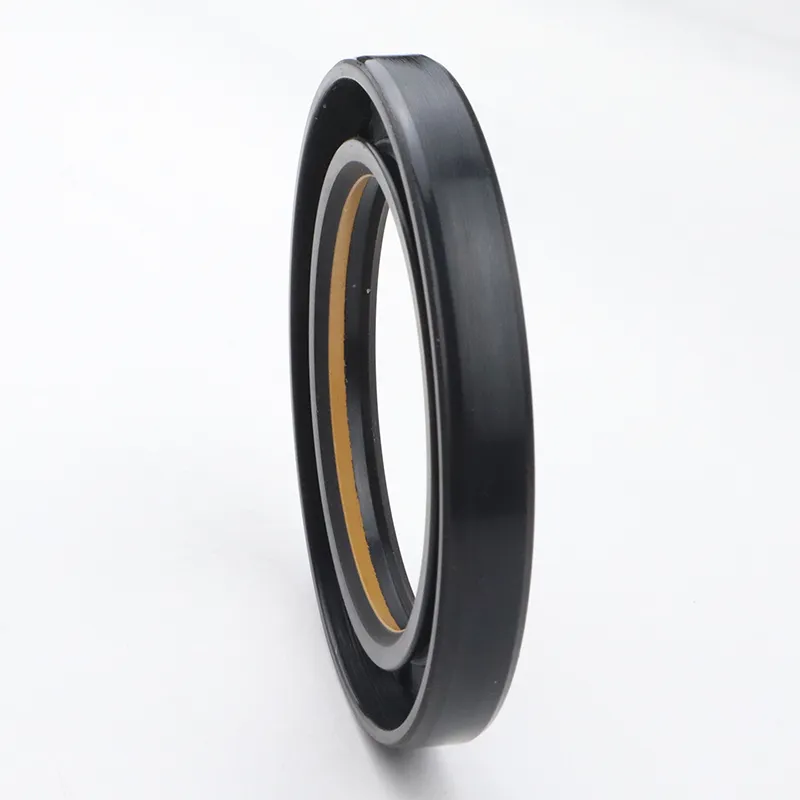

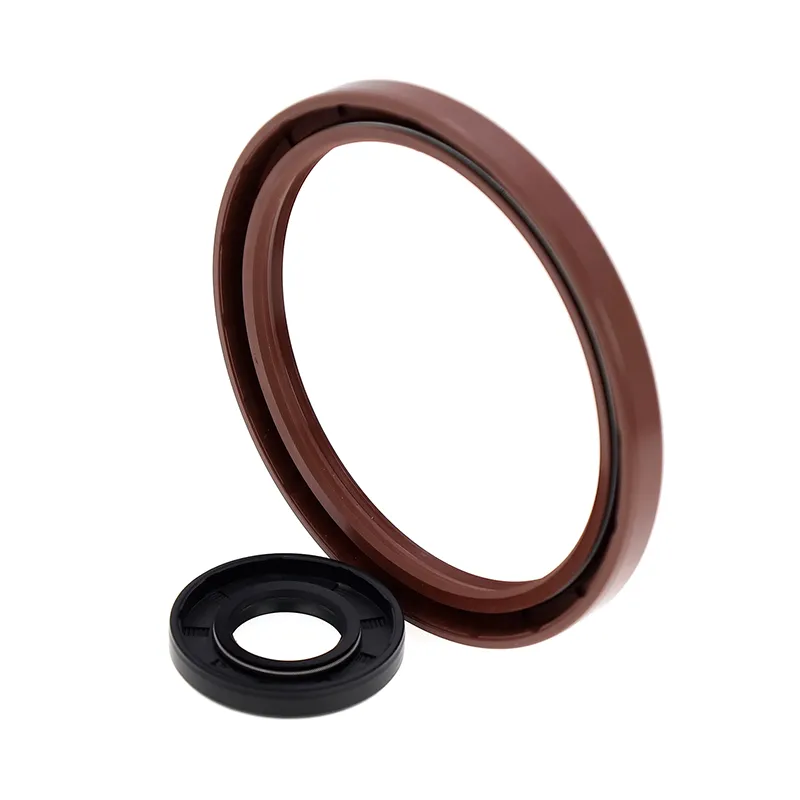

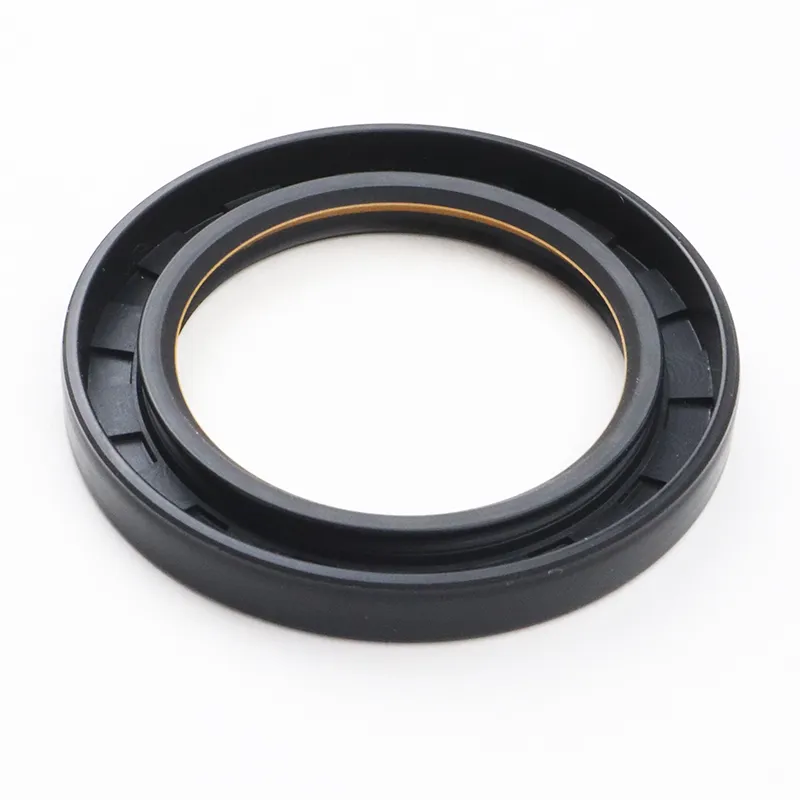

Joints d'huile TC/SC/TB/SB

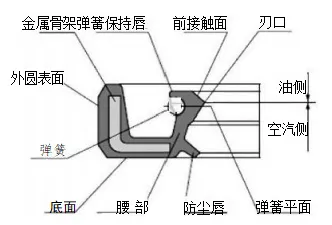

Les deux sont constitués d’un cadre métallique, d’un ressort et d’un corps en caoutchouc. Le cadre métallique fournit un support et le ressort applique une force radiale à la lèvre d'étanchéité. Les modèles TC et TB sont dotés d'une lèvre auxiliaire anti-poussière, adaptée aux applications où un côté contient le produit d'étanchéité et l'autre côté contient de la poussière. Les modèles TB/SB ont un cercle extérieur en métal, ce qui rend le joint d'huile plus sûr et plus précis dans la cavité. Cependant, la capacité d'étanchéité du cercle extérieur est limitée pour les milieux gazeux et à faible viscosité ; par conséquent, il est recommandé d'appliquer du mastic sur le cercle extérieur lors de l'installation et de l'utilisation.
|

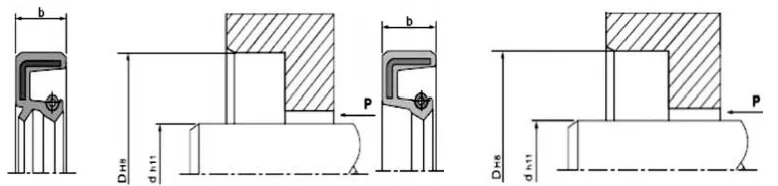

Forme en coupe transversale |
Modèle |
Application |
Pression |
Température |
Vitesse |
Moyen |
Matériel |
|
|
CT |
Étanchéité, anti-poussière |
0,03MPa |
-30~+160 |
20 m/s |
Huile lubrifiante et graisse |
NBR/FKM + acier au carbone |
|
|
CS |
Scellage |
|||||
|
|
tuberculose |
Étanchéité, anti-poussière |
-30~+100 |
25 m/s |
Eau, huile lubrifiante, graisse |
NBR + acier au carbone |
|
|
|
SB |
Scellage |
Modèle de commande TC-d*D*b
|
Spécification |
Spécification |
Spécification |
Spécification |
Spécification |
Spécification |
Spécification |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
