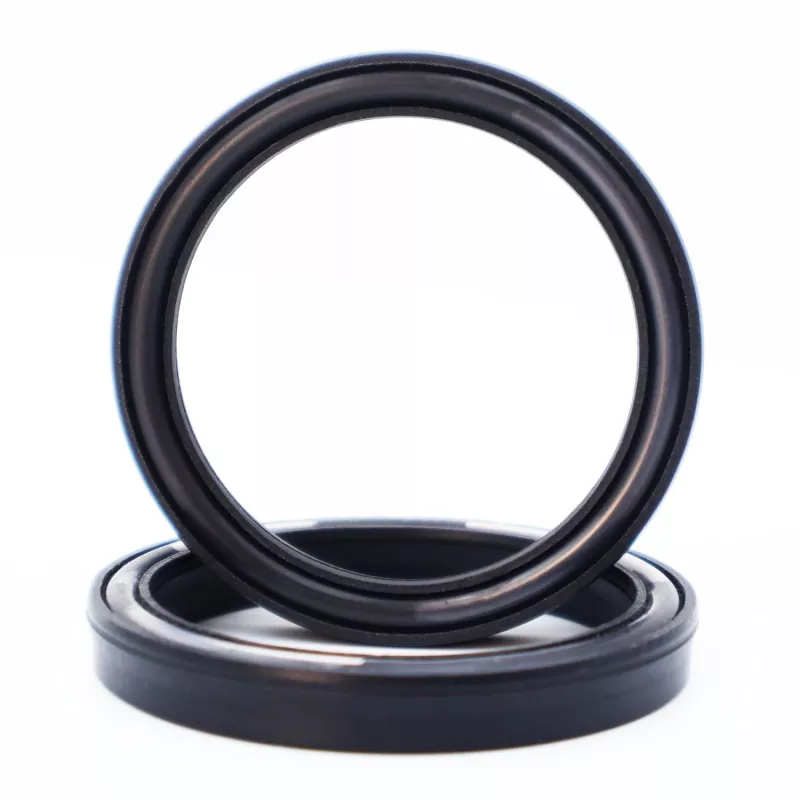

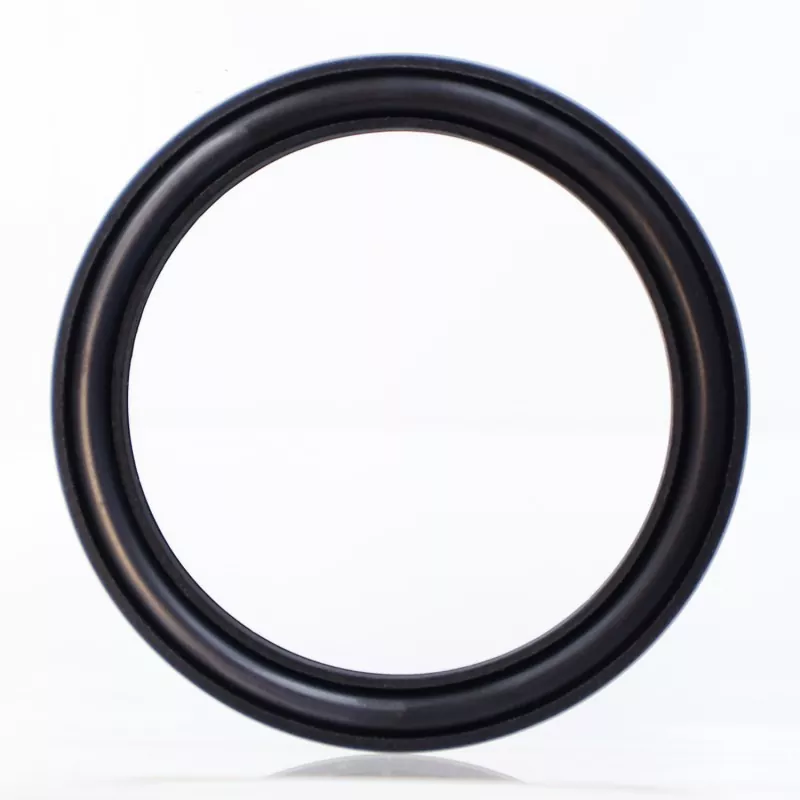

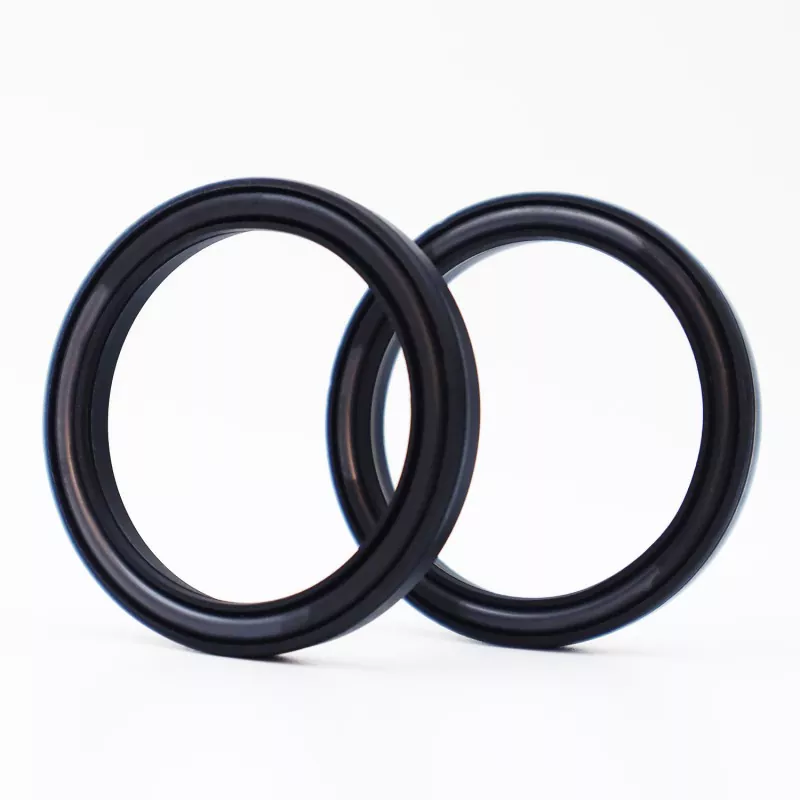

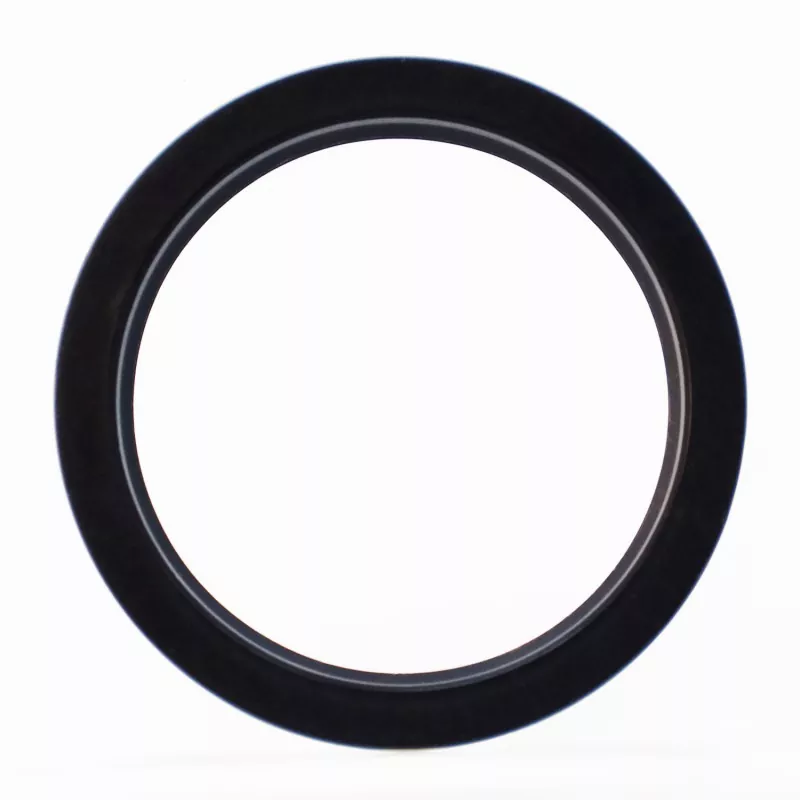

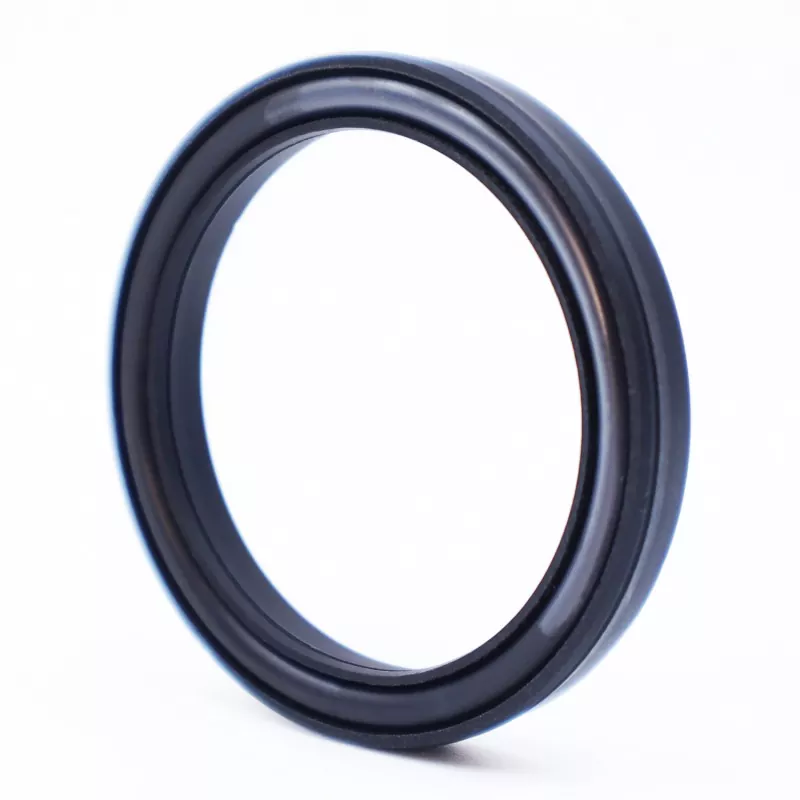

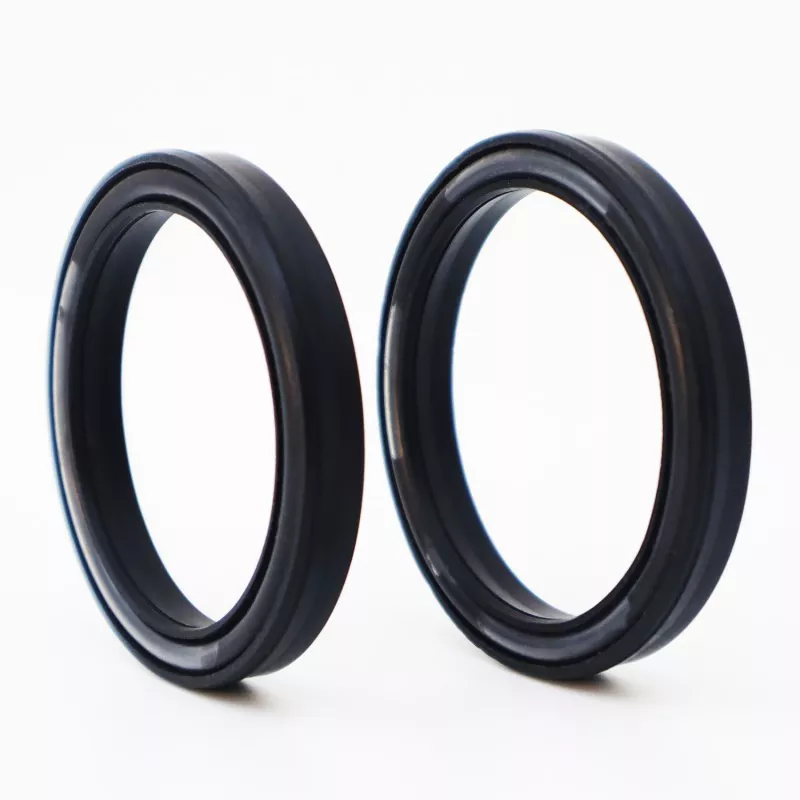

Le joint composite à ressort Ruichen FS-BO présente une structure composite combinant des plastiques techniques spécialisés avec des élastomères haute performance, intégrant parfaitement la résistance chimique à l'élasticité mécanique. Conçu spécifiquement pour les milieux hautement corrosifs et les environnements nécessitant des niveaux élevés de propreté, ce modèle est un choix idéal pour la manipulation de fluides chimiques agressifs.
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Vitesse (m/s) |
Température °C |
Médias |
|
|
<40 : Utiliser la largeur de rainure L >40 MPa : Utiliser la largeur de rainure L1 |
<10 |
BO/DO -35~+250 |
Autre -200~+250 |
Tous les liquides, produits chimiques et gaz |
Ce modèle présente une conception unique de joint torique encapsulé, avec un élément d'étanchéité central en PTFE ou un plastique haute performance similaire, encapsulé dans un élastomère spécialement formulé. Cette structure lui permet de résister à la grande majorité des acides forts, des alcalis forts, des solvants organiques et autres produits chimiques agressifs, tout en conservant une excellente récupération élastique.
Les joints à ressort Ruichen FS-BO démontrent une durabilité exceptionnelle dans les équipements de traitement chimique, les machines de fabrication pharmaceutique et les systèmes électroniques de manipulation de produits chimiques. Les matériaux répondent aux certifications de santé et de sécurité pertinentes, ce qui les rend adaptés aux applications impliquant un contact direct avec des fluides de haute pureté. L'achat en gros de joints Ruichen FS-BO offre une solution fiable pour les exigences d'étanchéité dans des secteurs tels que la fabrication de semi-conducteurs, la chimie fine et les produits biopharmaceutiques.
Toutes les dimensions dans la plage spécifiée sont disponibles.
Remarque : Si les spécifications requises ne figurent pas dans ce tableau, veuillez nous contacter ; des produits jusqu'à 1600 mm peuvent être fournis.
|

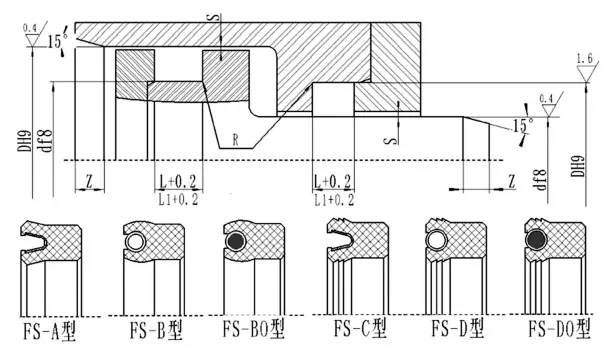

d |
D |
L+0,2 |
L1+0,2 (Applicable pour des pressions >40 MPa) |
Jeu radial Smax |
Longueur du chanfrein Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
j+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
j+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
j+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
j+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
j+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Note d'application : Convient pour l'étanchéité bidirectionnelle des arbres et des alésages dans des environnements industriels standard ; recommandé pour les applications avec des fluctuations de pression minimes.
