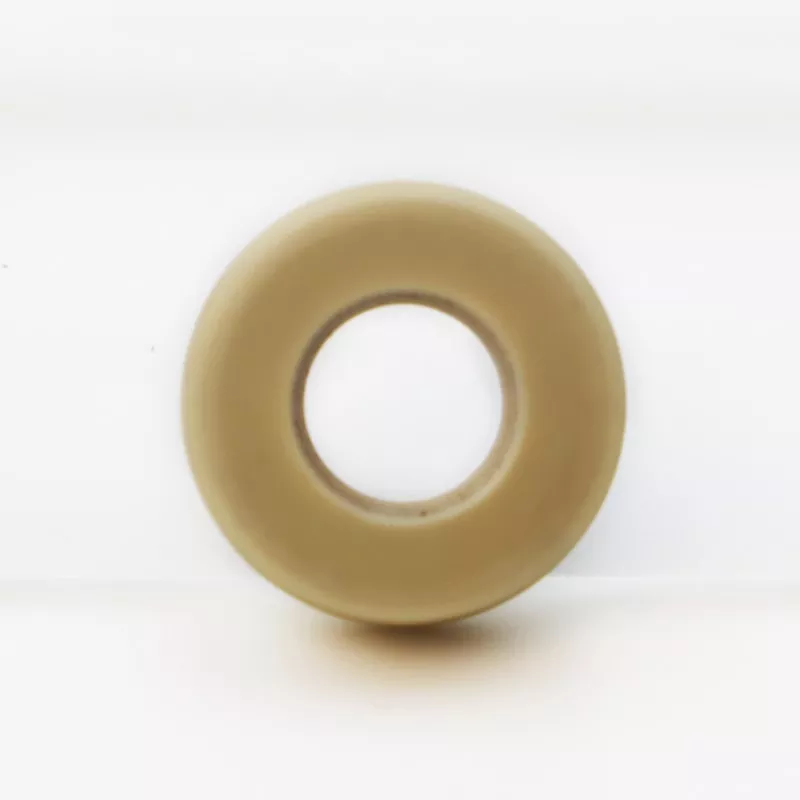

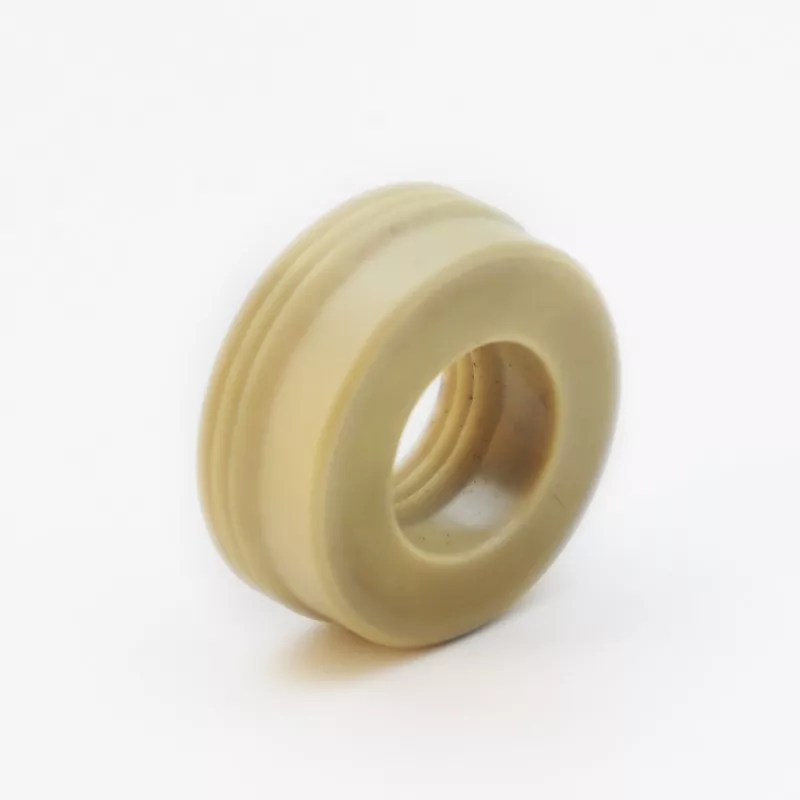

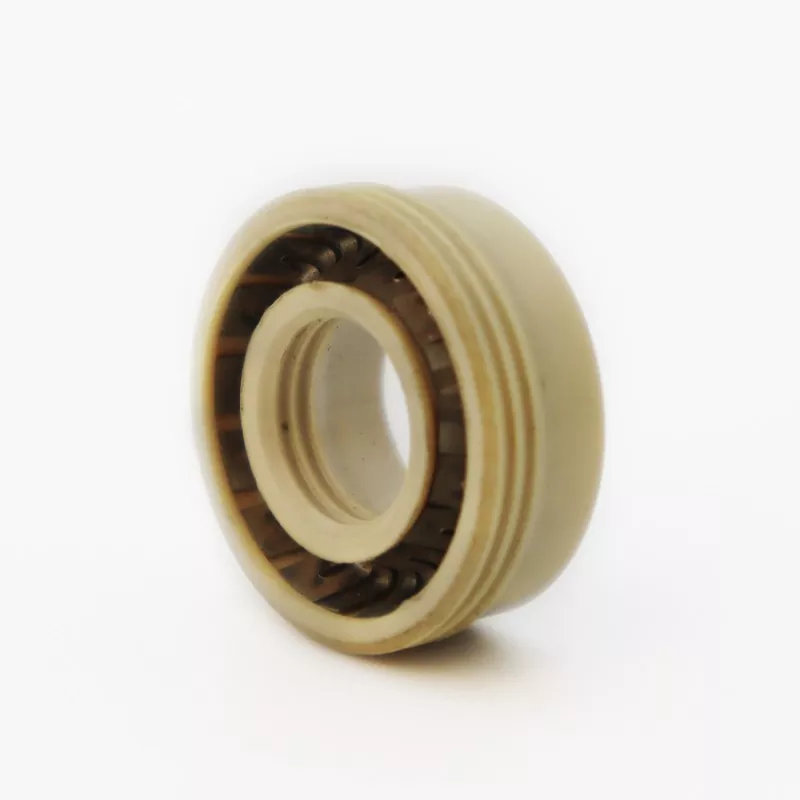

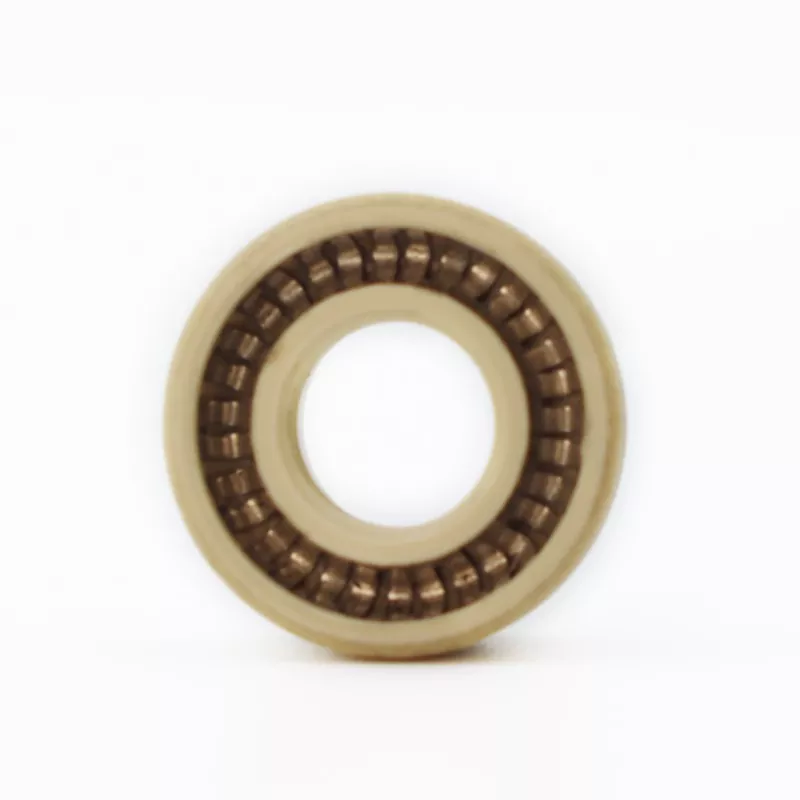

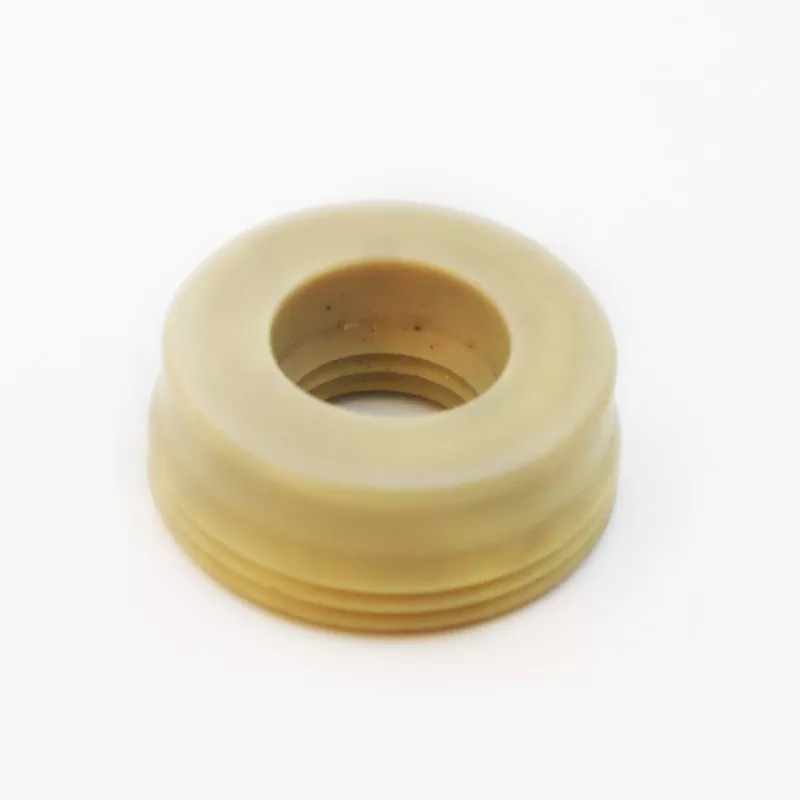

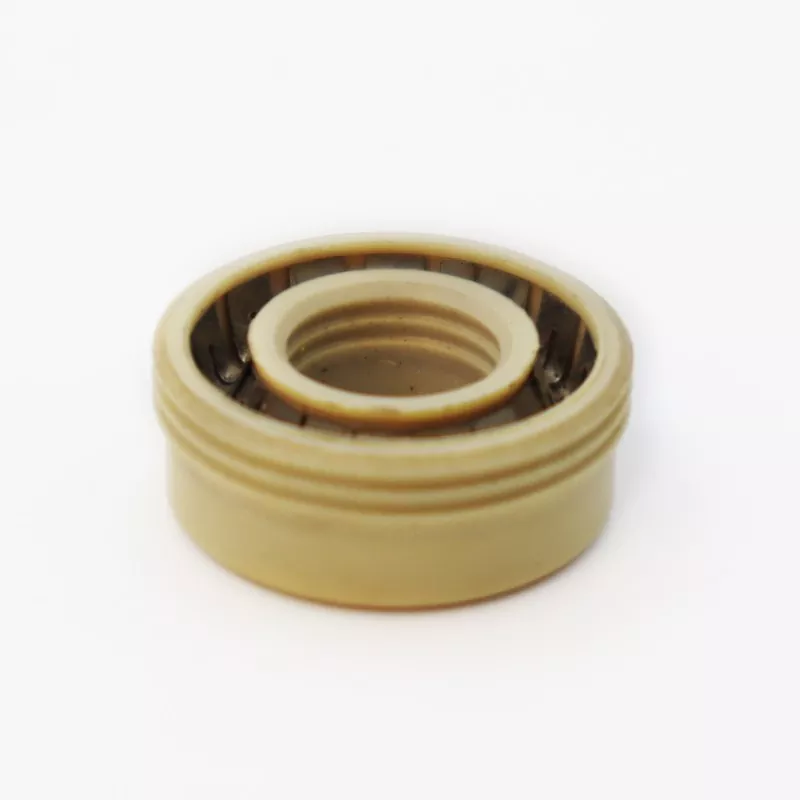

Le joint à ressort multi-lèvres Ruichen FS-C présente une conception unique à lèvres dentelée qui améliore considérablement les performances d'étanchéité. Le modèle FS-C est un choix idéal pour les applications nécessitant un contrôle strict des fuites.
Il offre une étanchéité stable et fiable, équilibrant un faible frottement et une longue durée de vie, à des pressions de fonctionnement allant jusqu'à 40 MPa (les pressions dépassant cette limite nécessitent une configuration spécifiée à large rainure).
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Vitesse (m/s) |
Température °C |
Médias |
|
|
<40 : Utiliser la largeur de rainure L >40 MPa : Utiliser la largeur de rainure L1 |
<10 |
BO/DO -35~+250 |
Autre -200~+250 |
Tous les liquides, produits chimiques et gaz |
La structure multi-lèvres de ce modèle crée de multiples barrières d'étanchéité, garantissant une excellente étanchéité aux gaz et aux liquides même à basse pression. Il est spécialement conçu pour les environnements sous vide ou les applications avec des différences de pression extrêmement faibles, tout en acceptant des pressions de fonctionnement allant jusqu'à 40 MPa (à condition d'utiliser une rainure élargie).
Les joints à ressort Ruichen FS-C offrent des performances exceptionnelles dans les équipements à vide, les instruments analytiques, les appareils de mesure de précision et les vannes de haute spécification. Leurs caractéristiques de faible friction et leur mouvement fluide les rendent particulièrement adaptés aux applications de contrôle de mouvement de précision. Les joints Ruichen FS-C conçus sur mesure garantissent une fiabilité d'étanchéité à long terme pour les équipements de recherche scientifique, les instruments médicaux et les systèmes de contrôle industriel de haute précision.
Toutes les dimensions dans les plages spécifiées sont disponibles.
Remarque : Si les spécifications requises ne figurent pas dans ce tableau, veuillez nous contacter ; des produits jusqu’à 1600 mm peuvent être fournis.
|

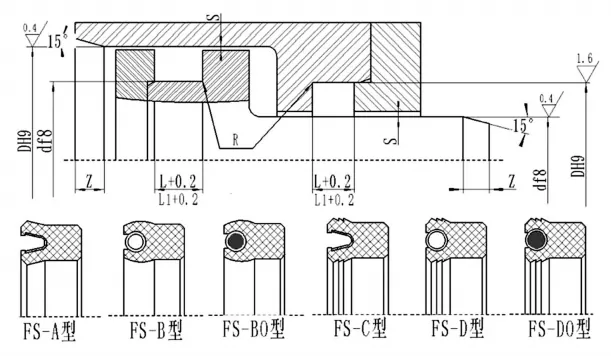

d |
D |
L+0,2 |
L1+0,2 (Applicable pour des pressions >40 MPa) |
Jeu radial Smax |
Longueur du chanfrein Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
j+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
j+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
j+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
j+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
j+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Remarque d'installation : pour les applications à haute pression (>40 MPa), une rainure de la largeur spécifiée (L1) doit être utilisée et les tolérances d'installation doivent être strictement contrôlées.
