Notre série de joints rotatifs à haute pression couvre une variété de produits à haute performance, notamment RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS et RC2057, qui sont conçus pour la réciprocité et le mouvement rotaire dans des régions hydrauliques, pneumatiques et de pression aquatique.

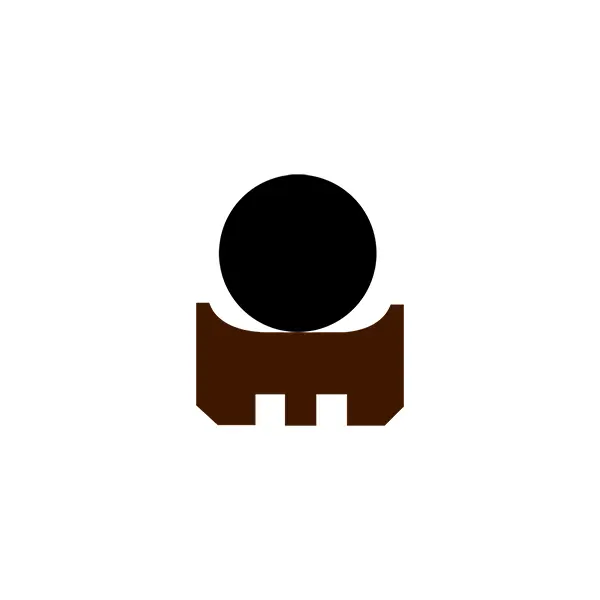

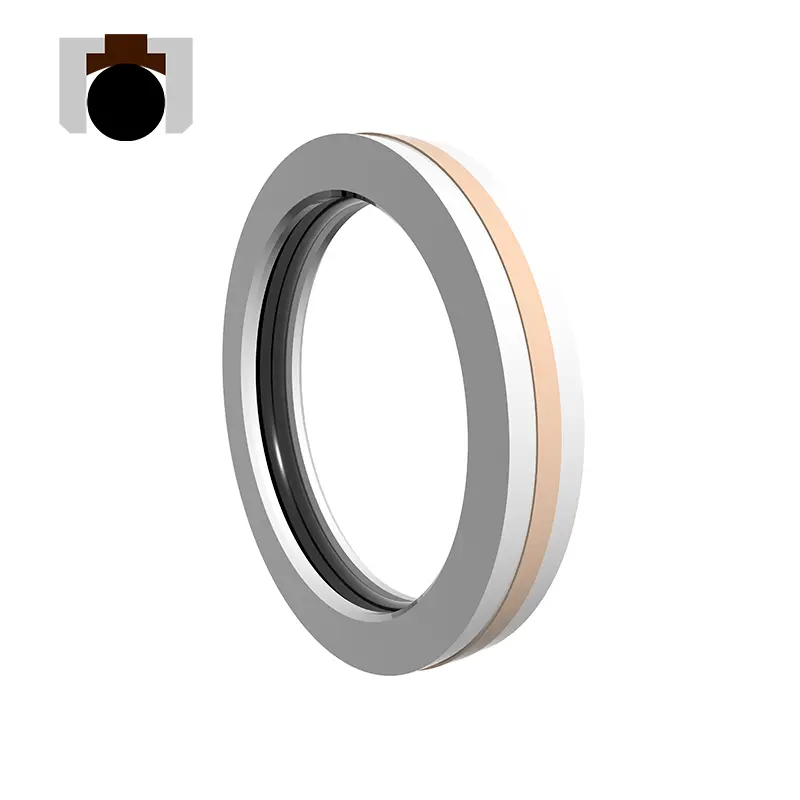

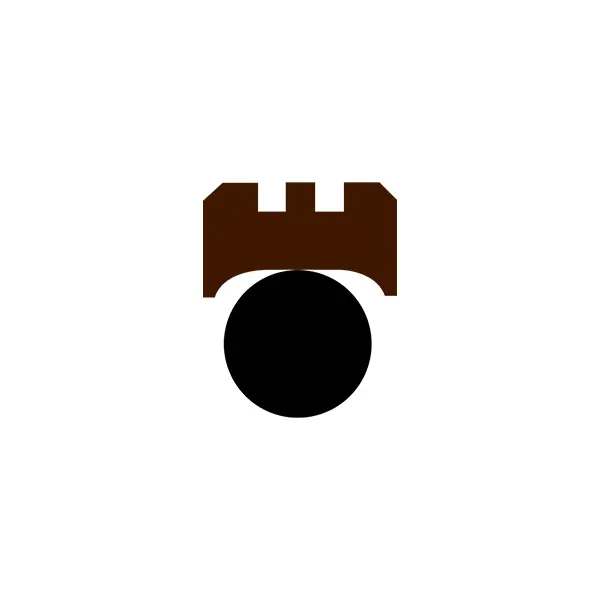

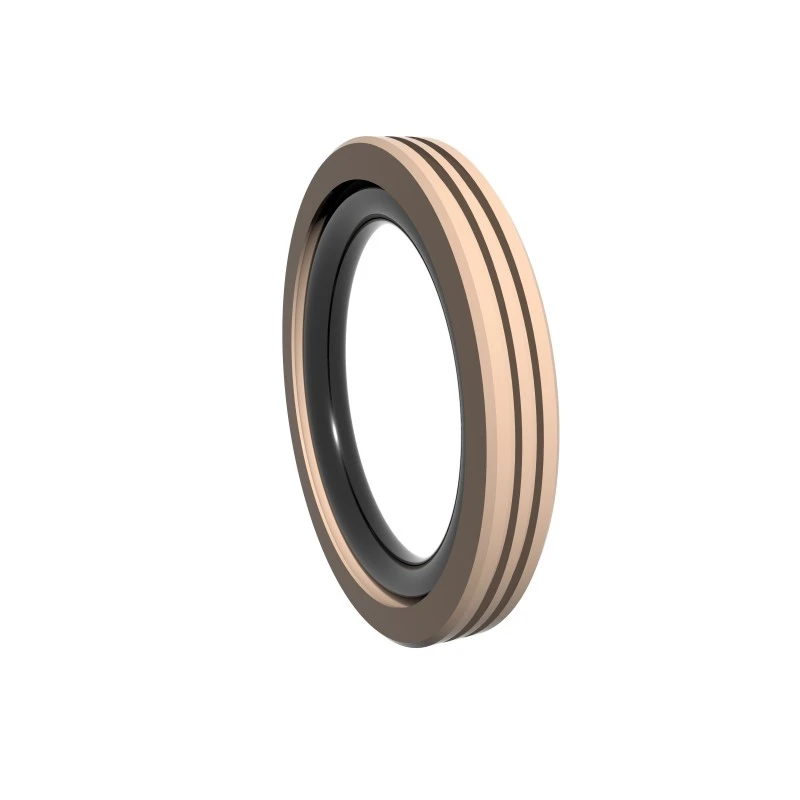

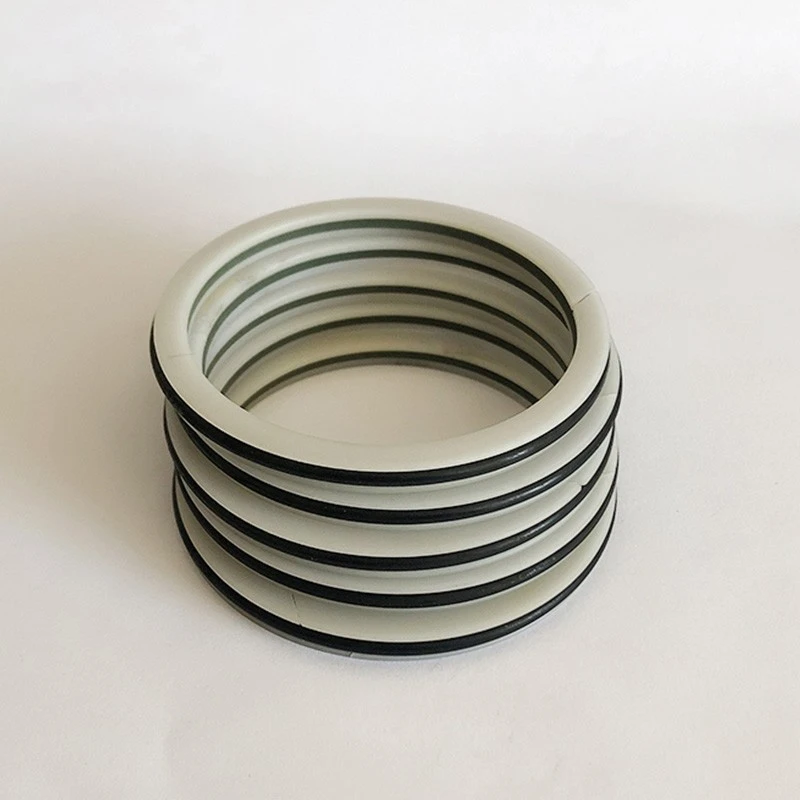

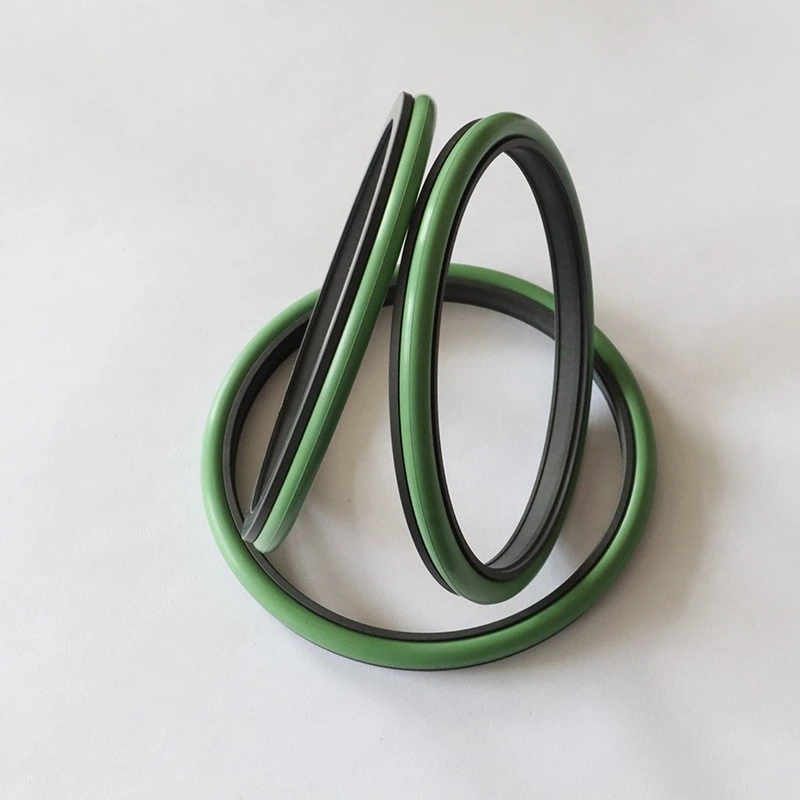

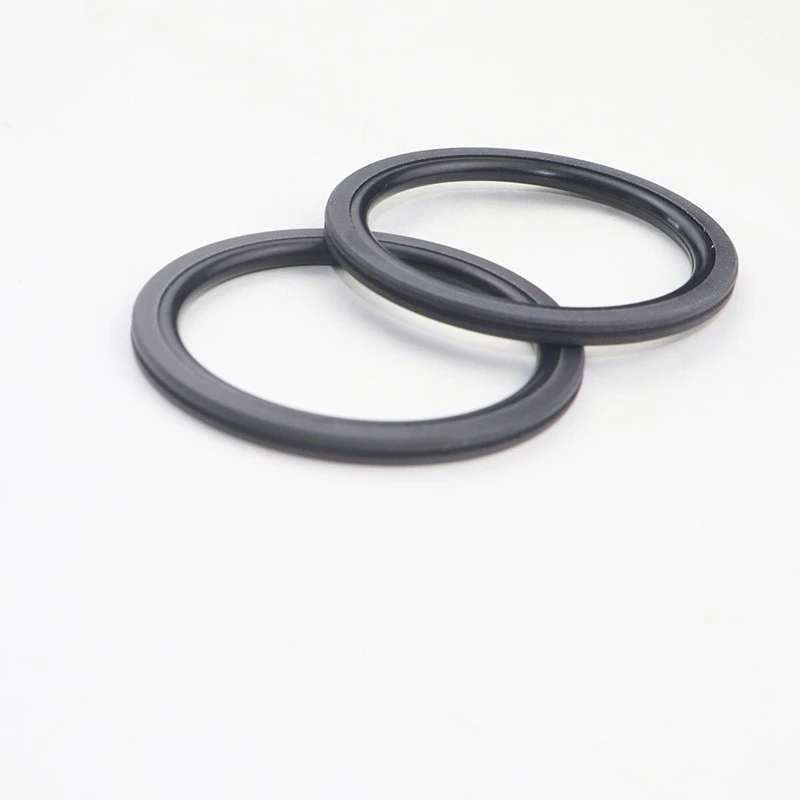

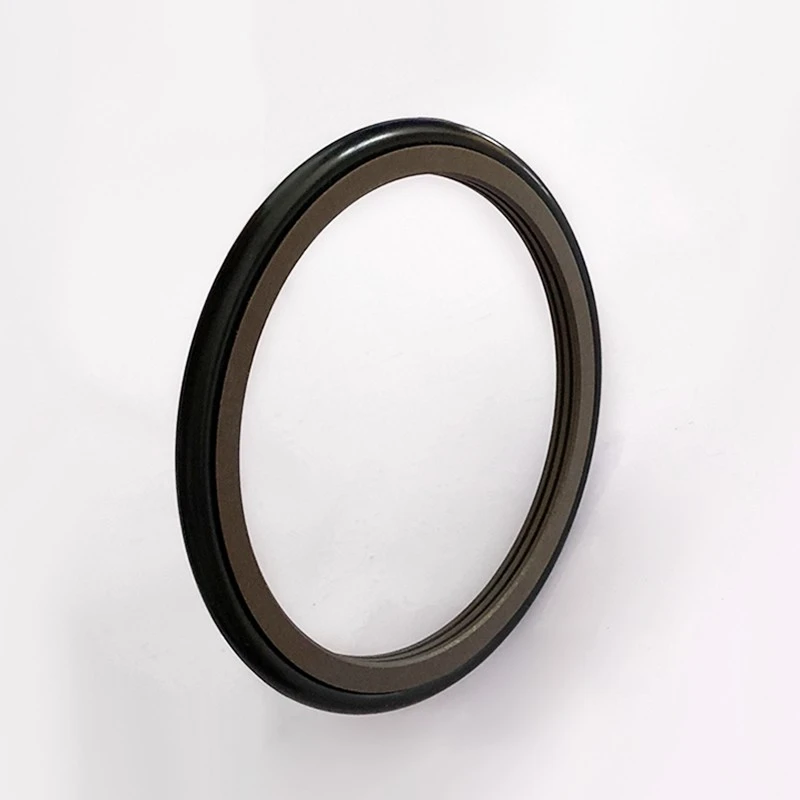

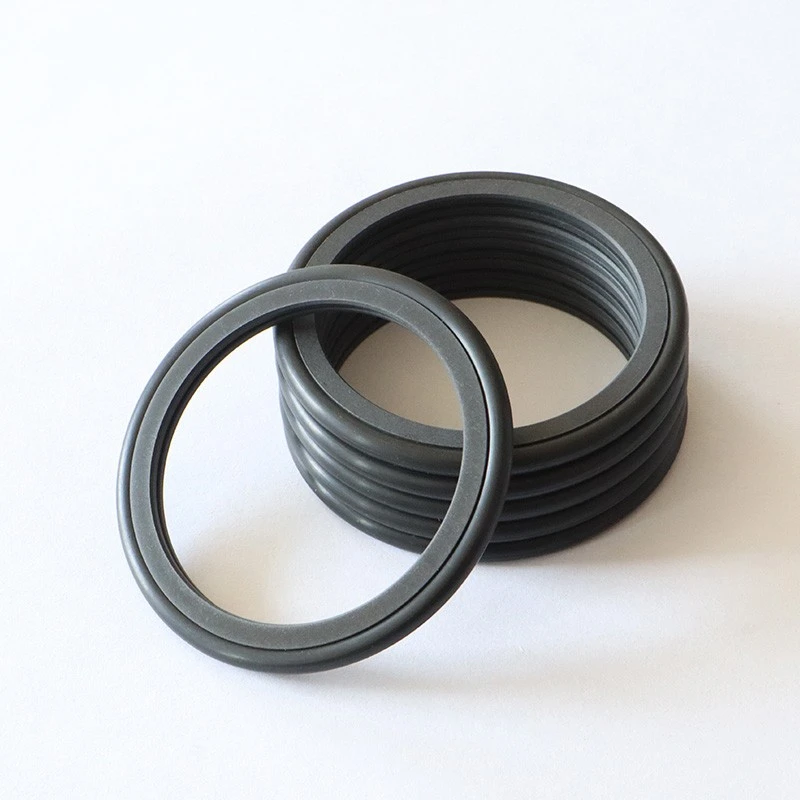

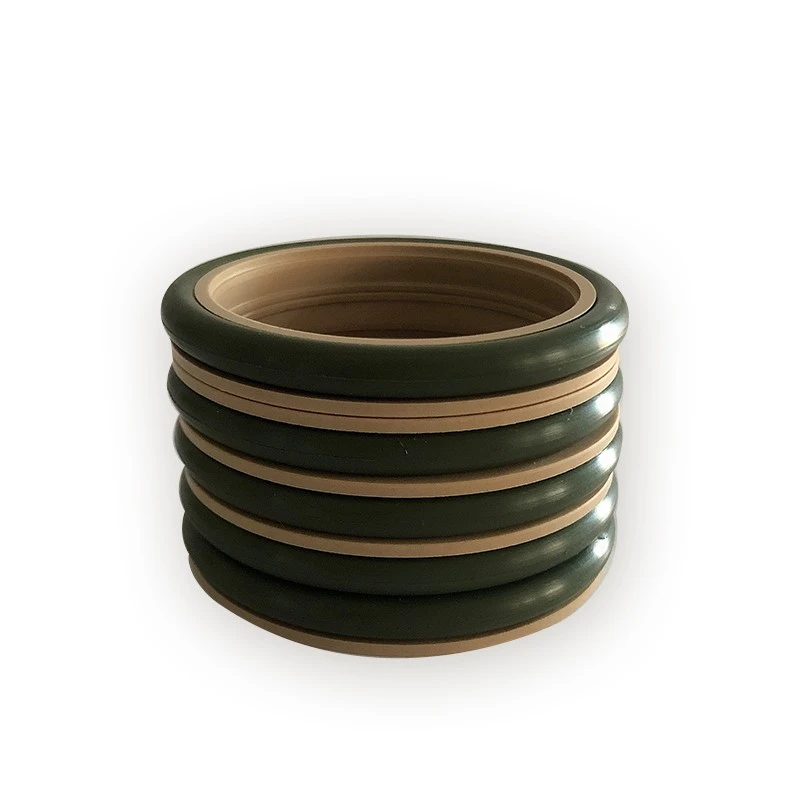

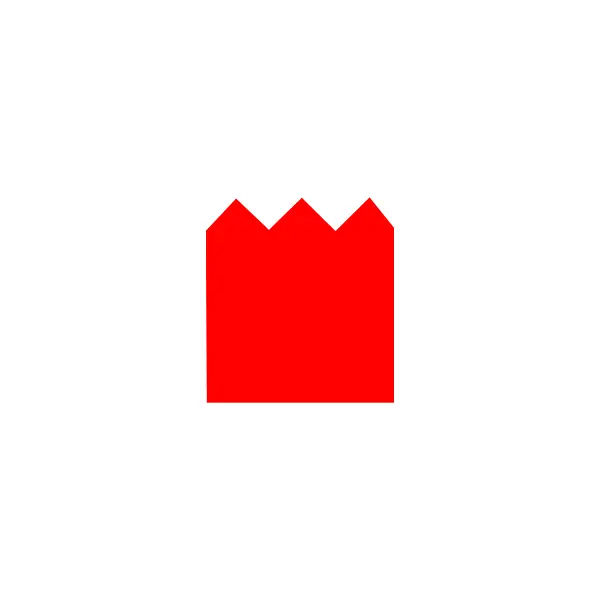

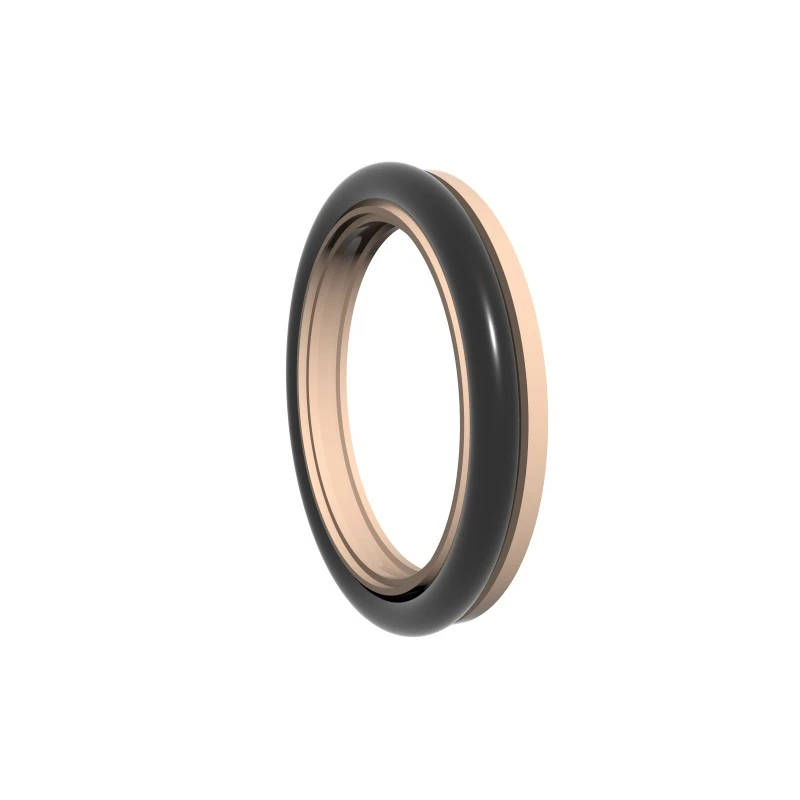

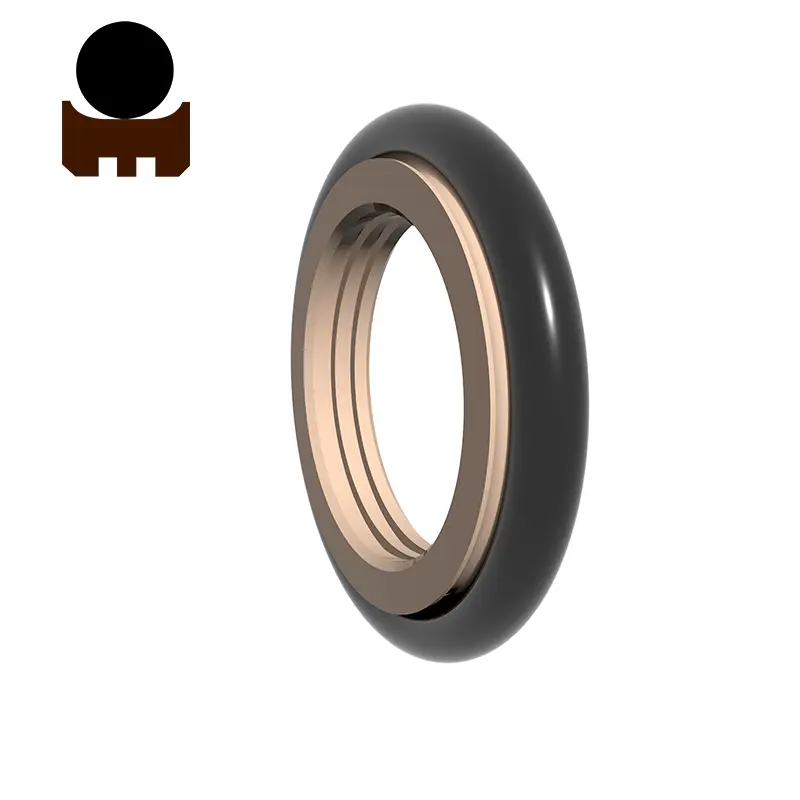

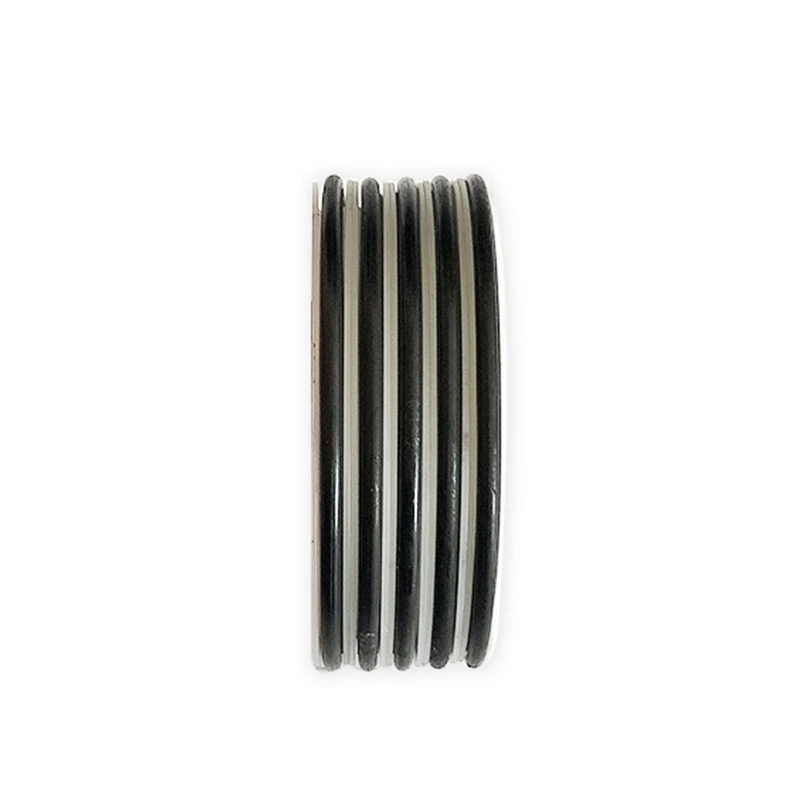

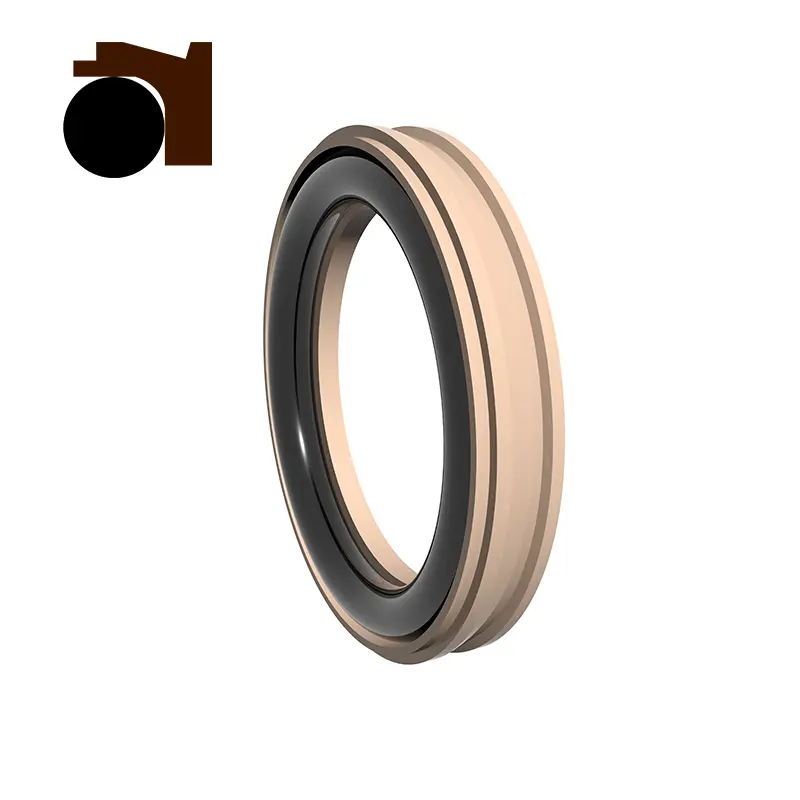

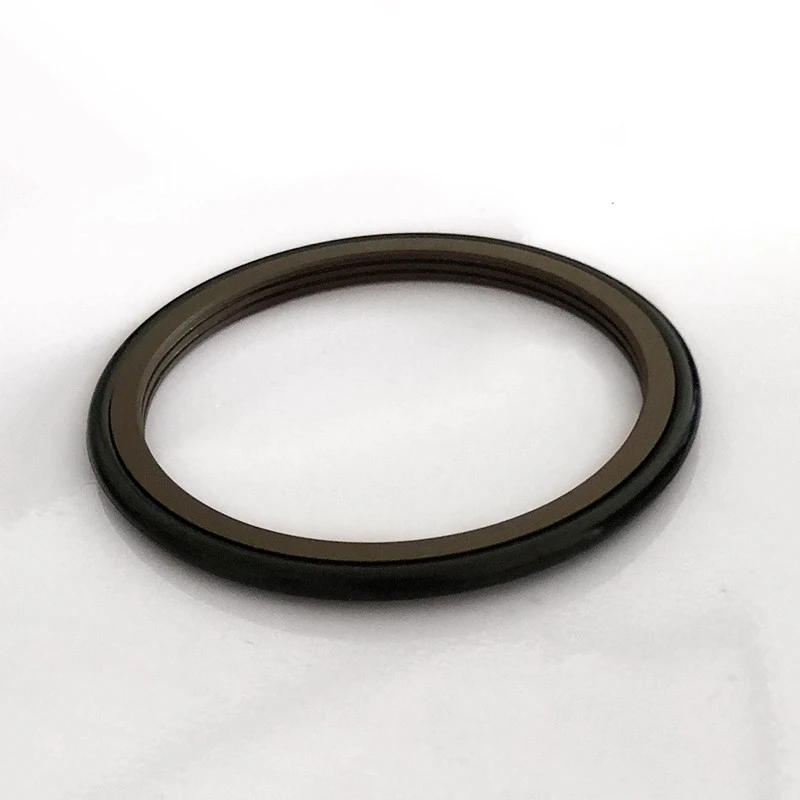

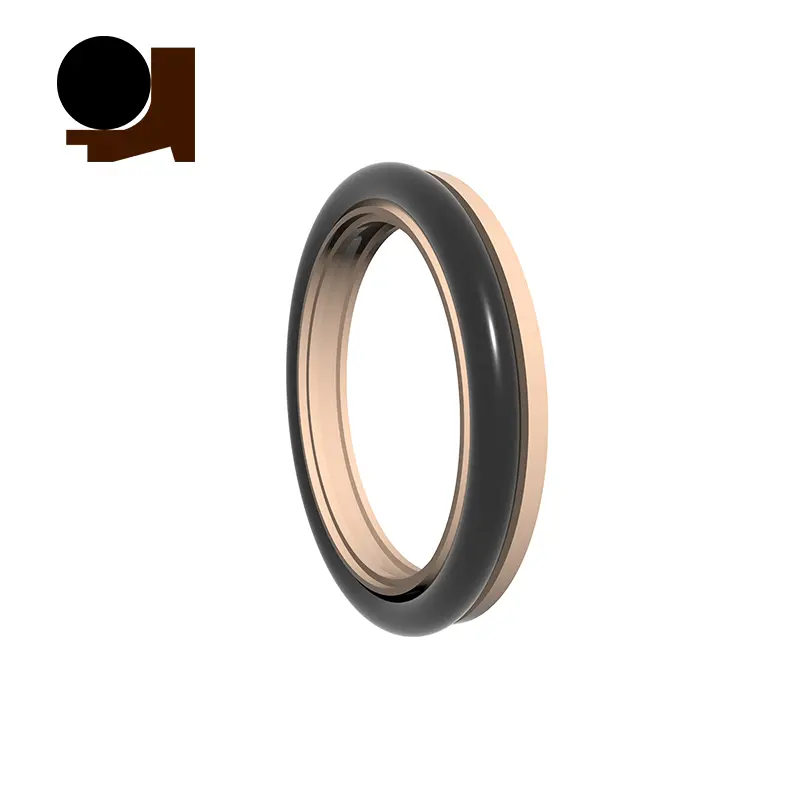

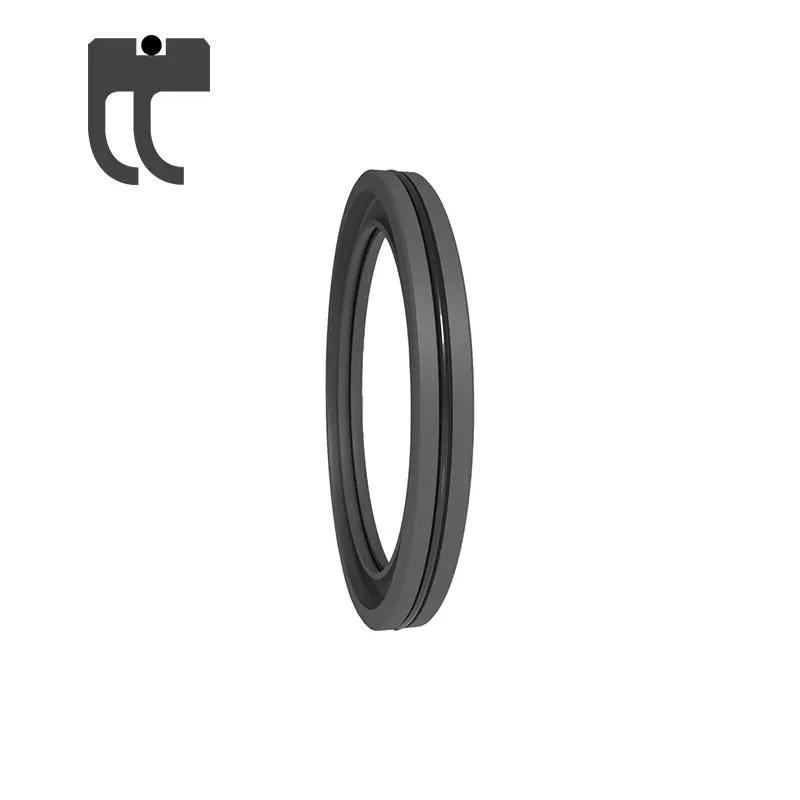

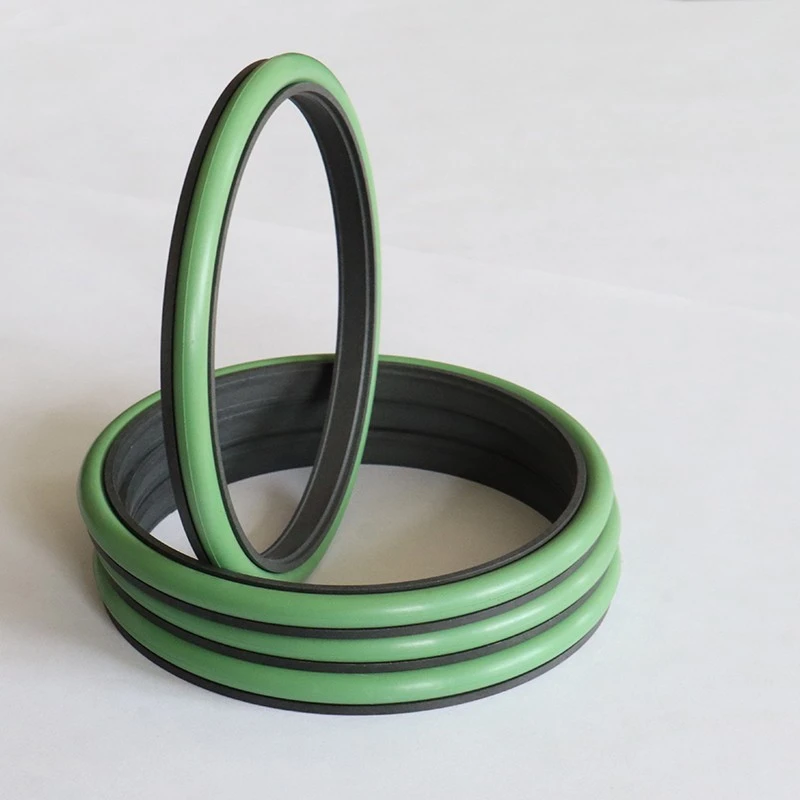

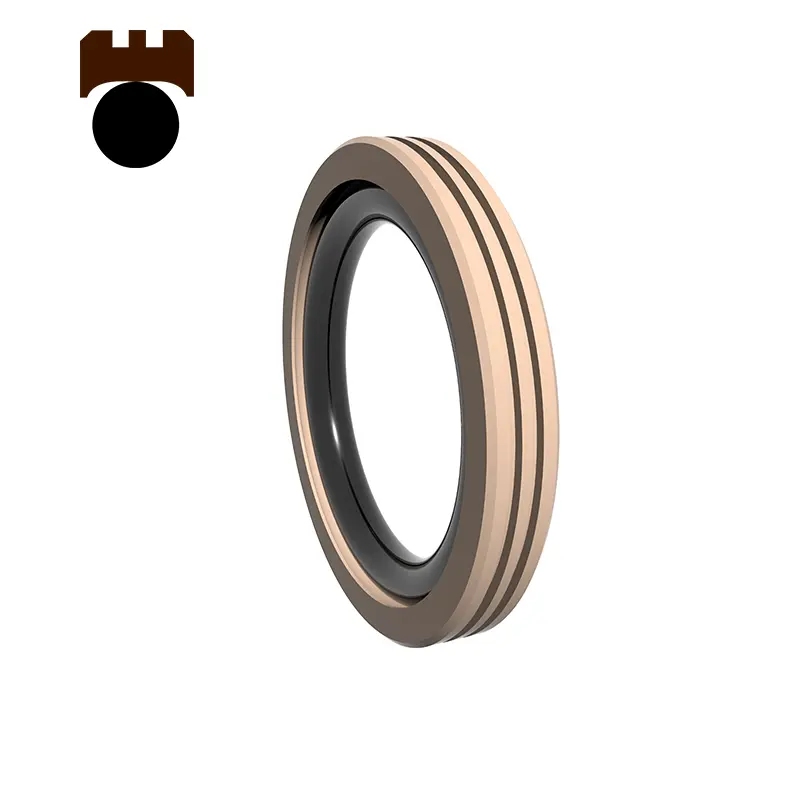

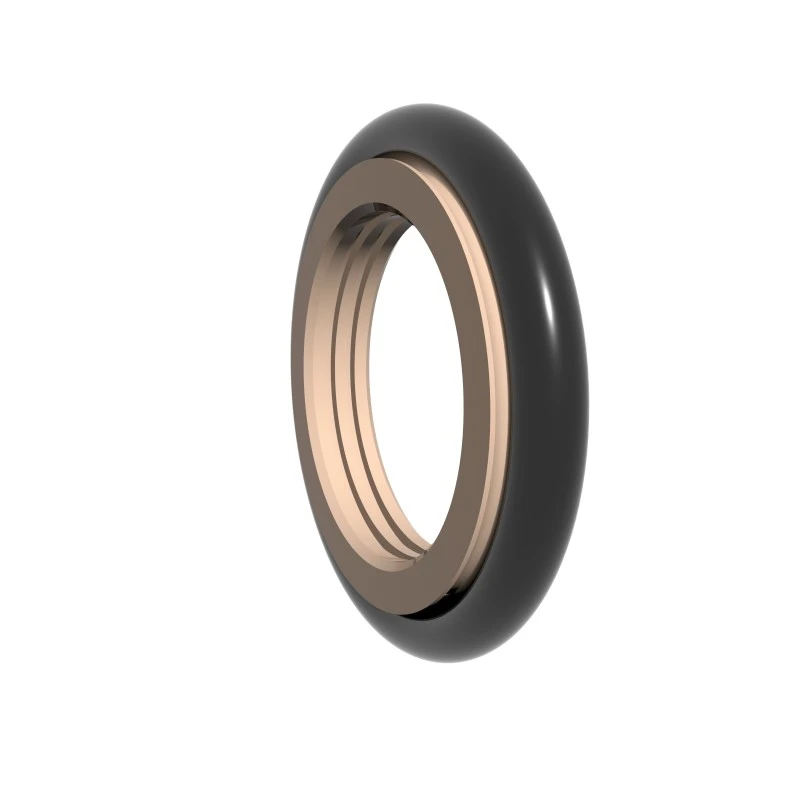

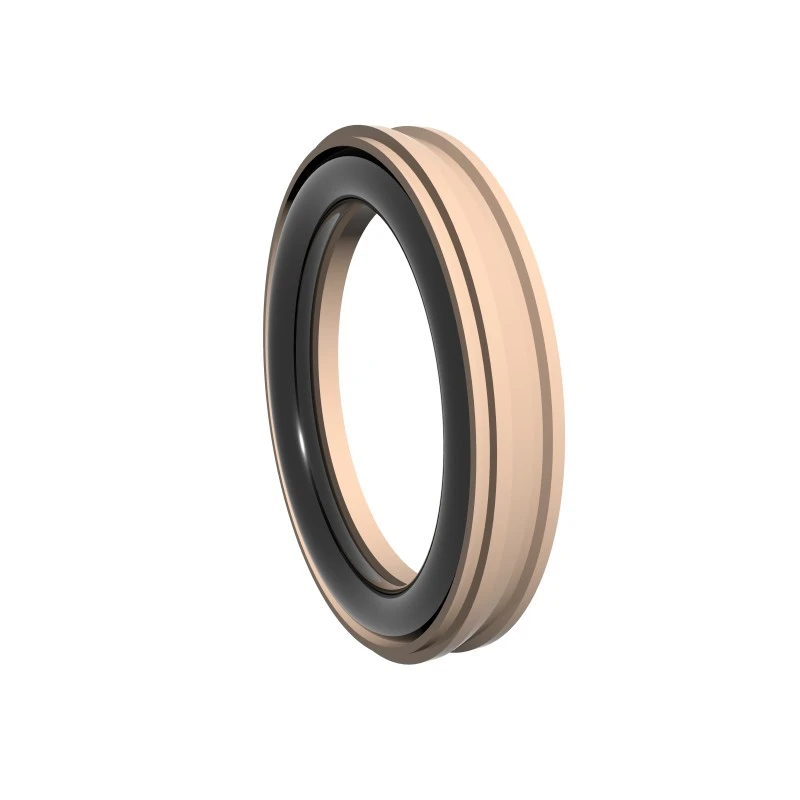

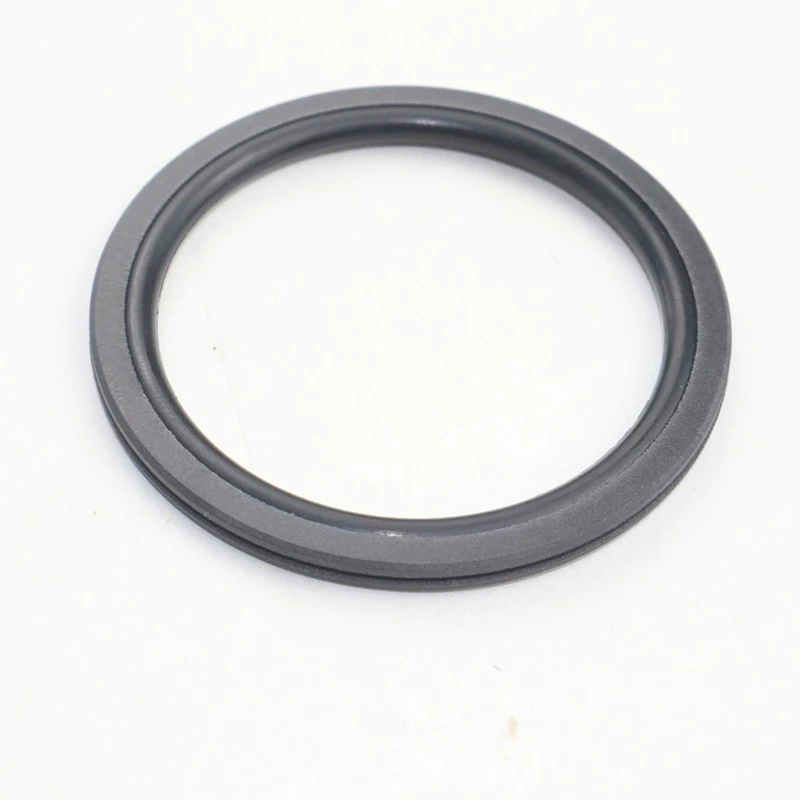

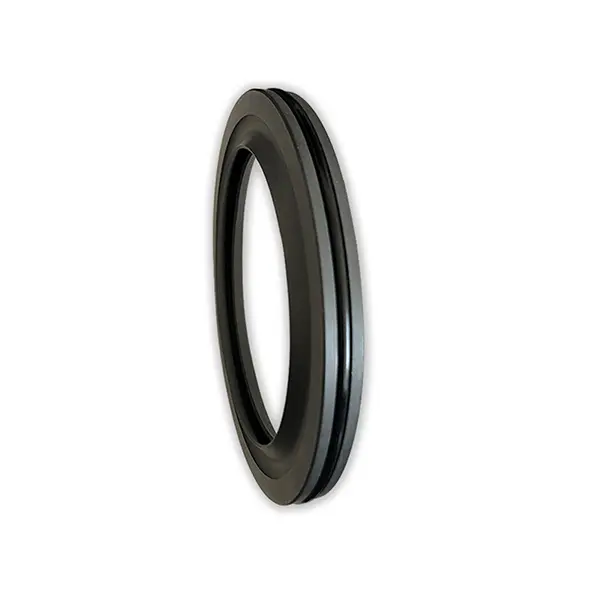

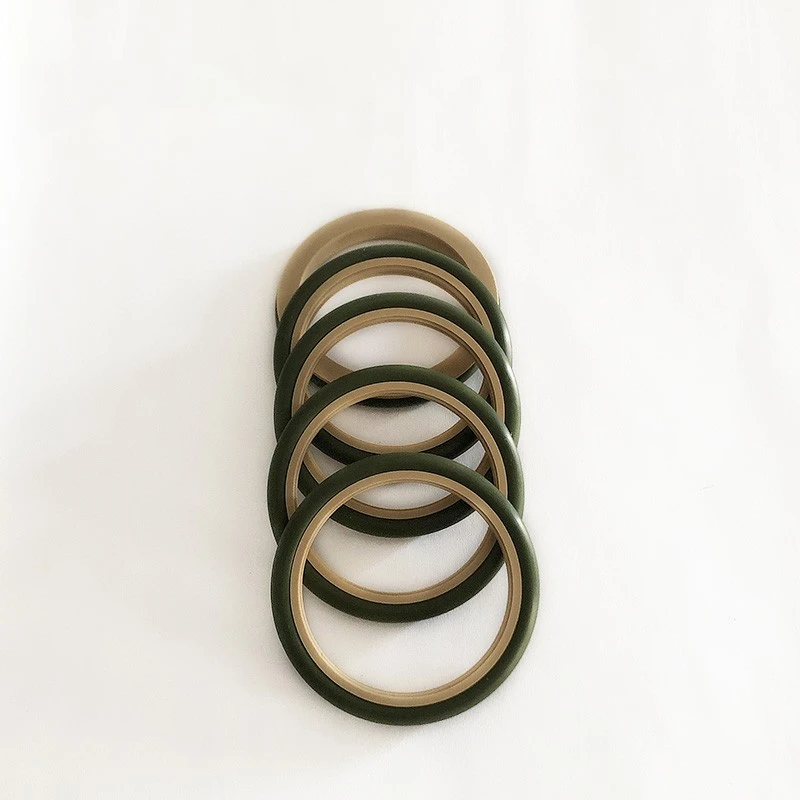

La série RC2051 utilise une combinaison d'anneaux de joints à dents PTFE remplis et de joints toriques pour le scellement unidirectionnel. Il a des caractéristiques à faible frottement et de scellement élevés et est divisé en type standard (RC2051-B) et type à grande vitesse (RC2051-G).

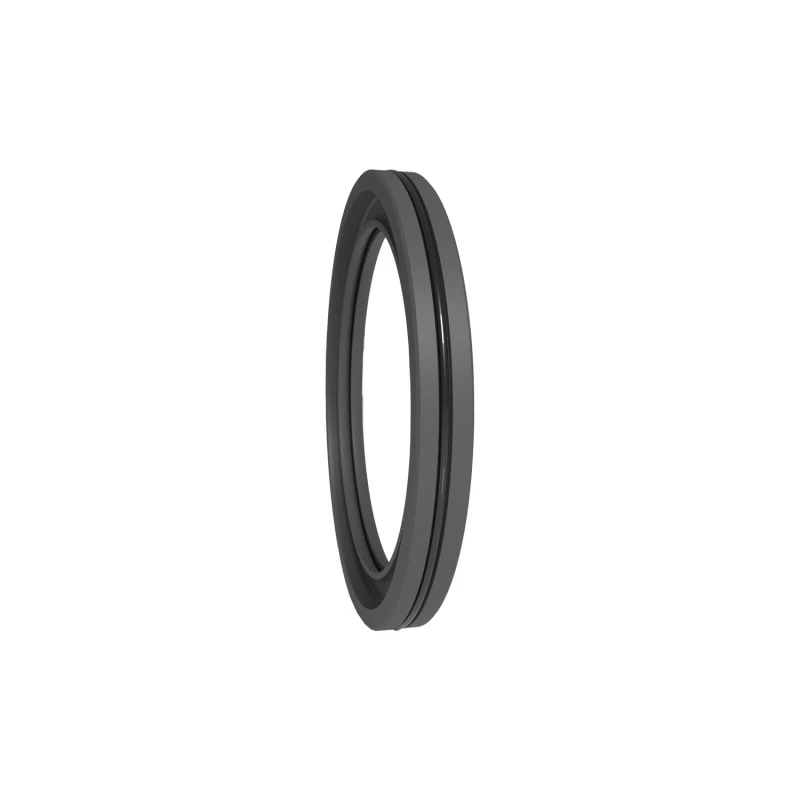

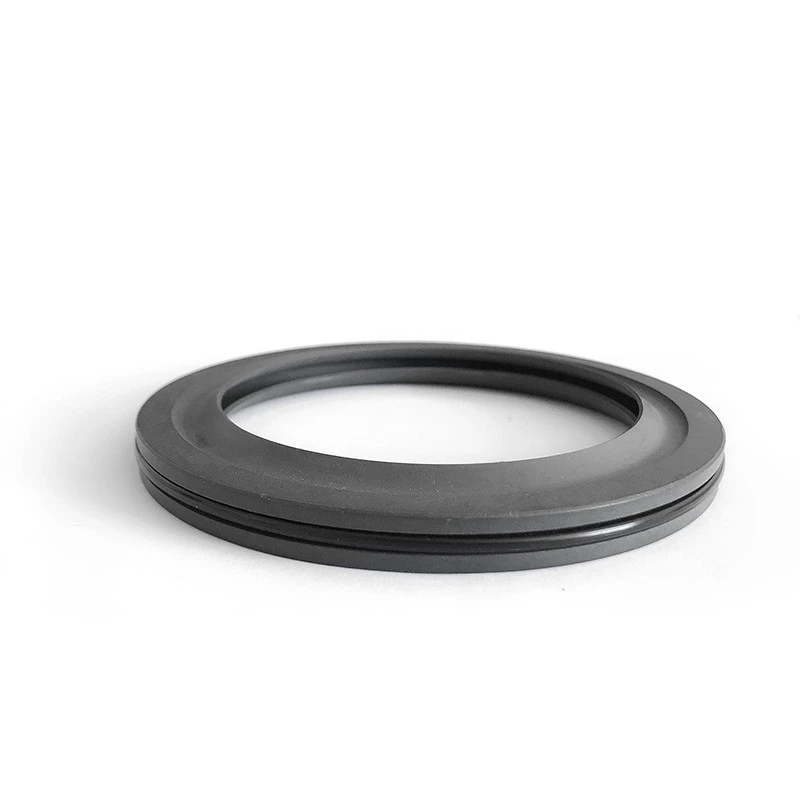

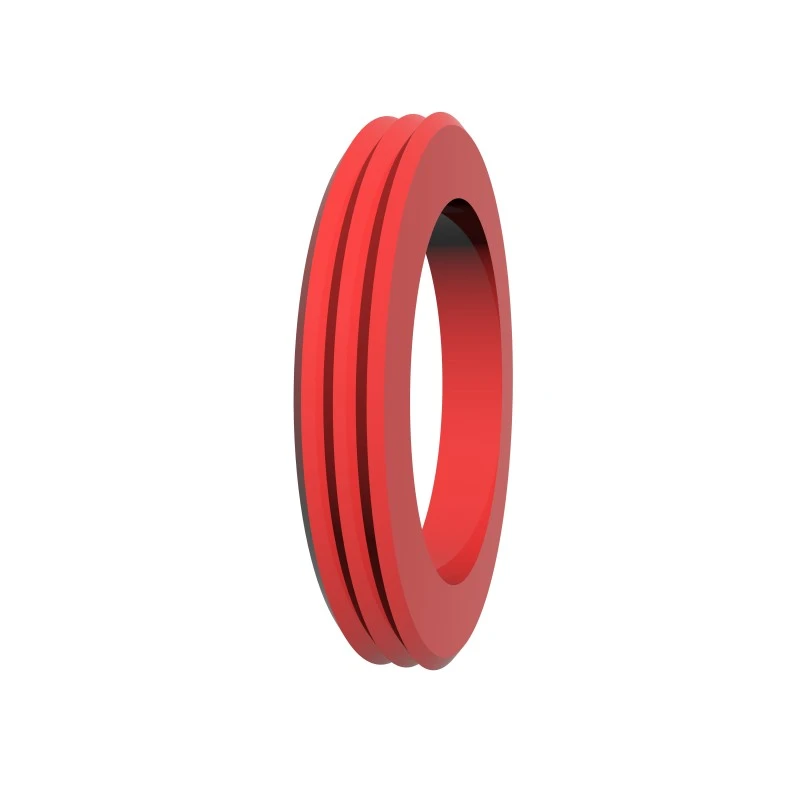

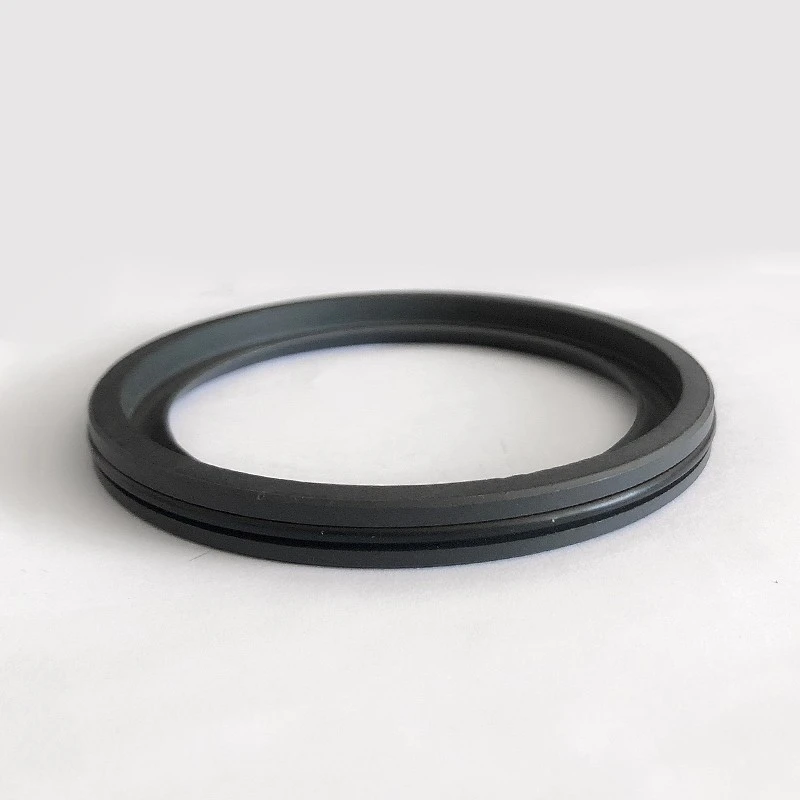

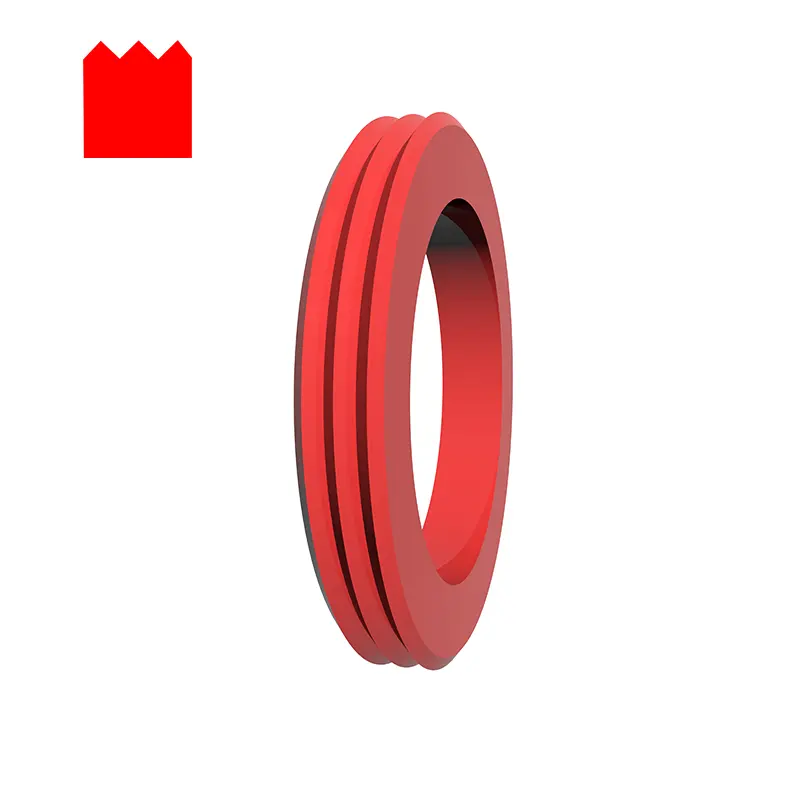

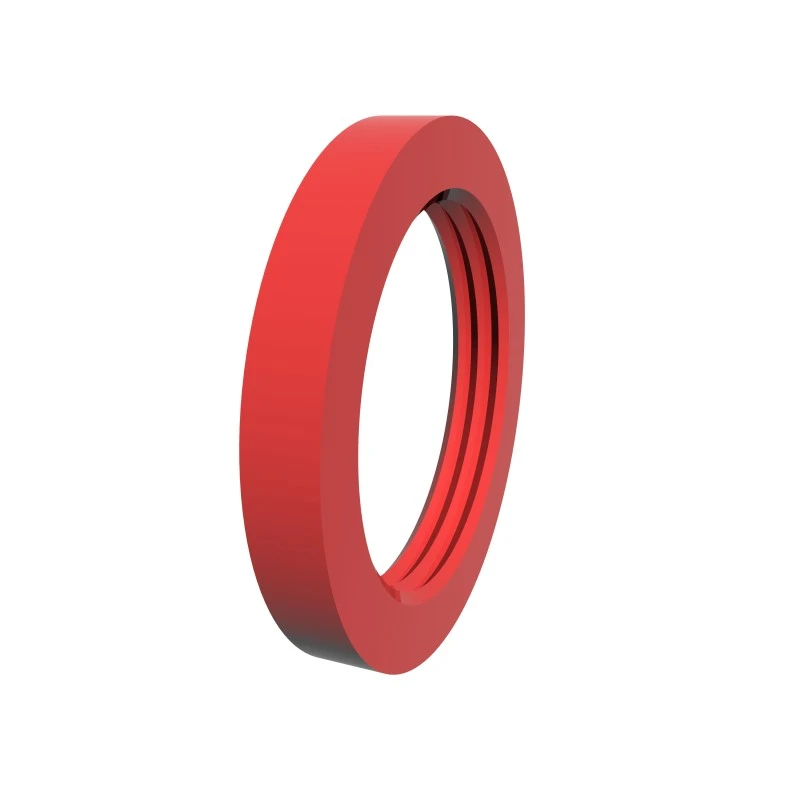

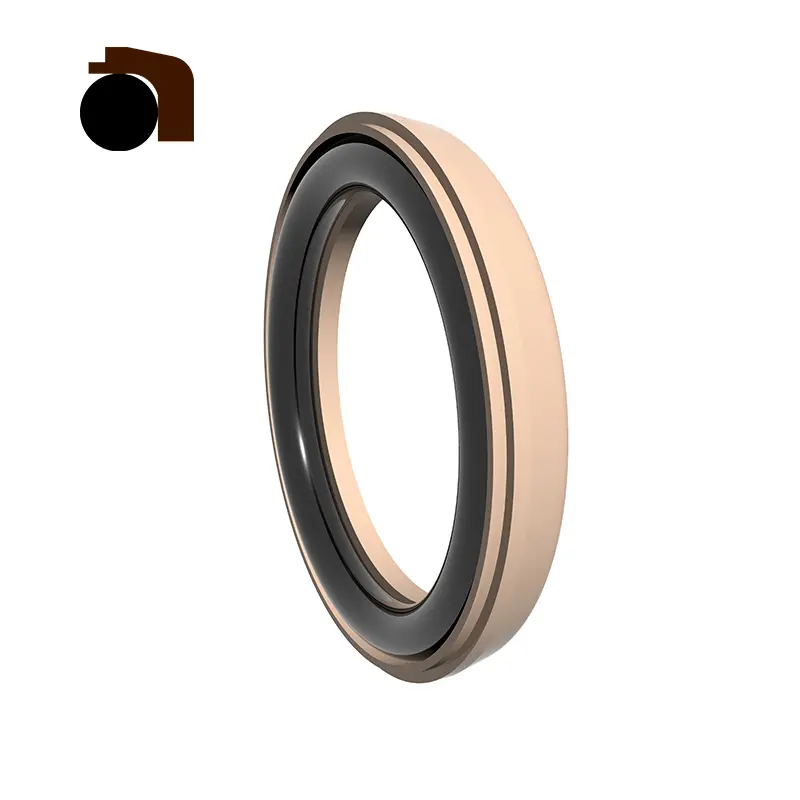

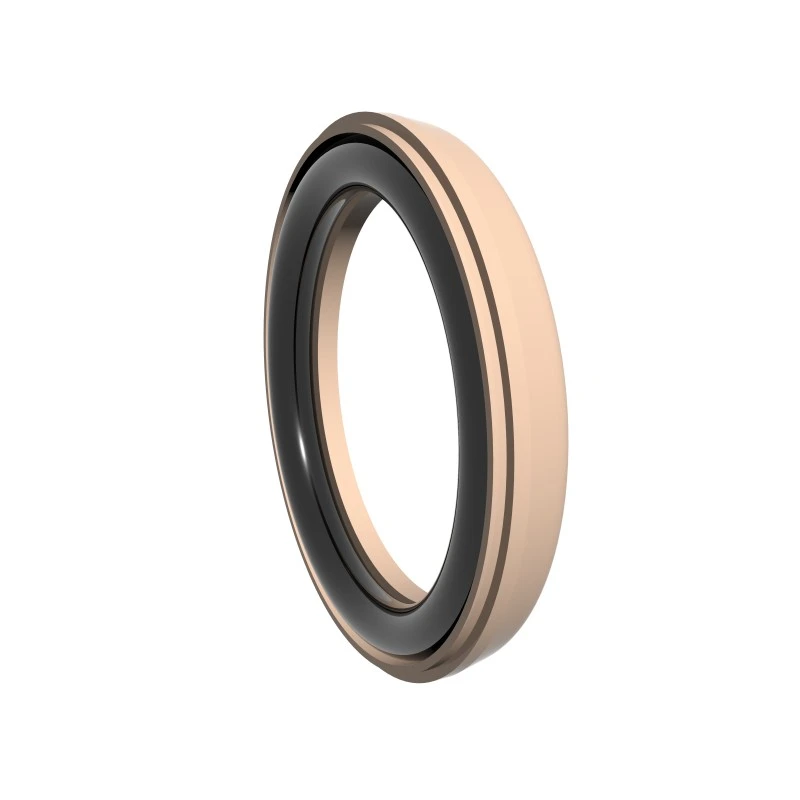

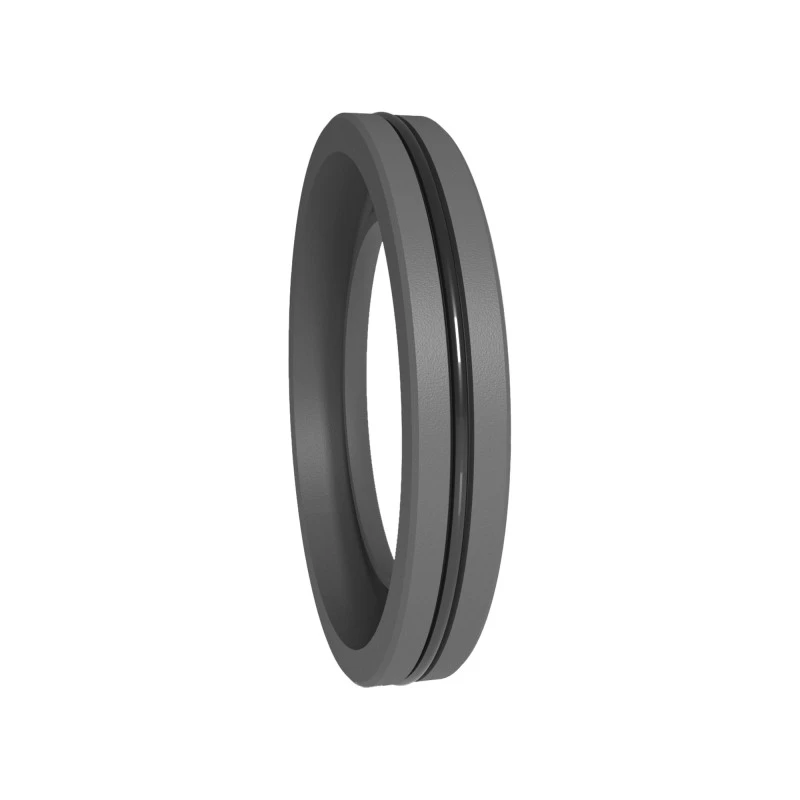

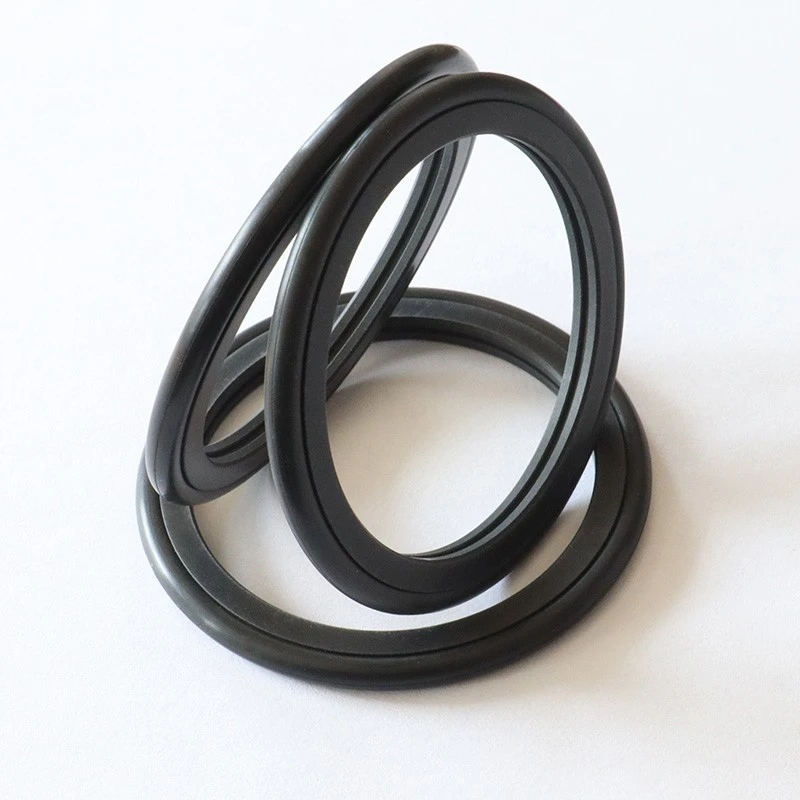

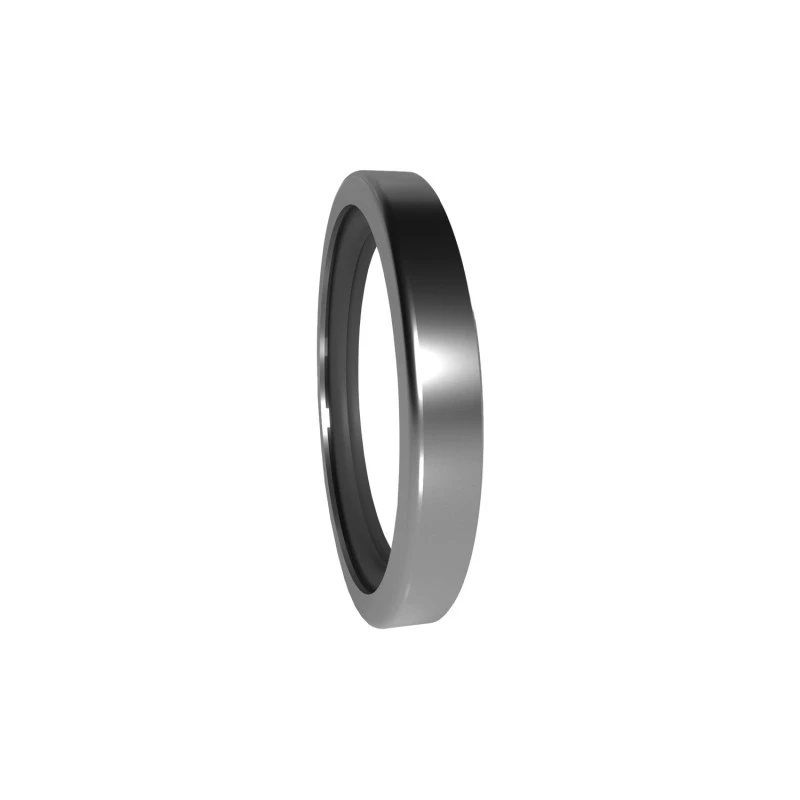

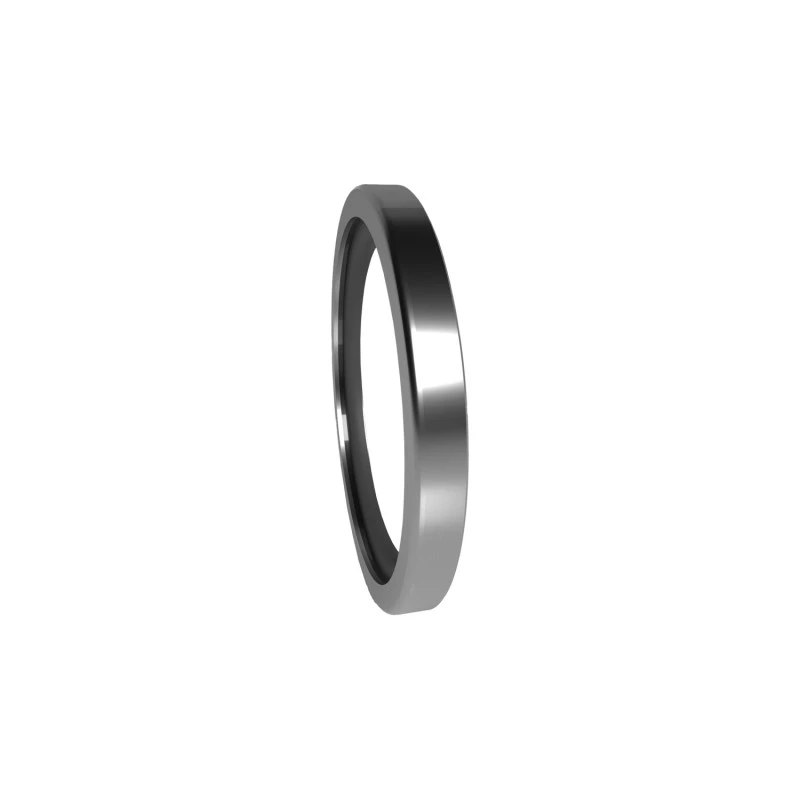

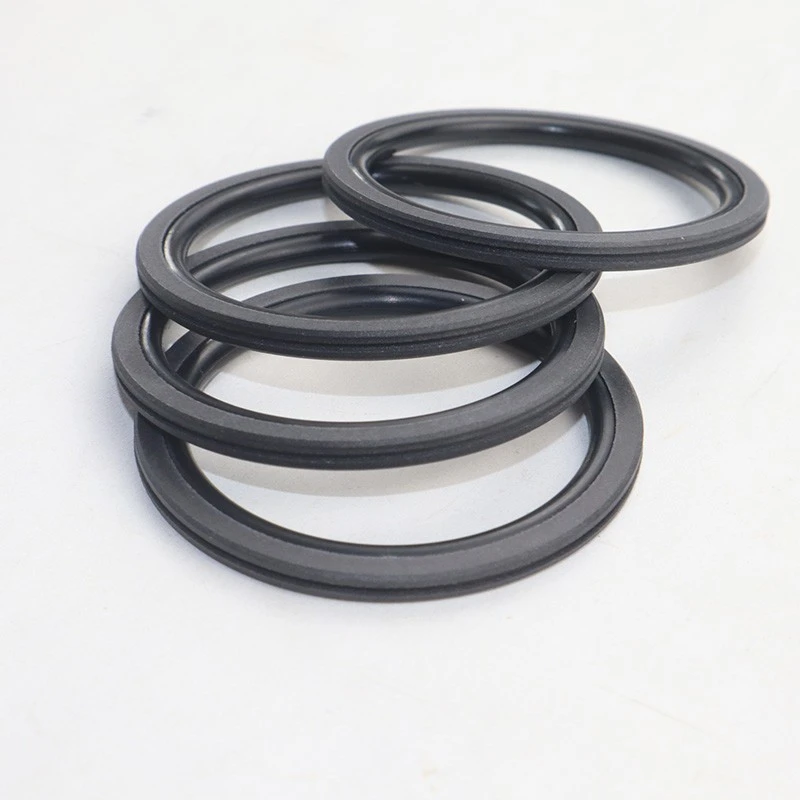

Les séries RC2052 et RC2054 sont équipées de bagues de joint carré avec des rainures de stockage d'huile, qui conviennent au scellage bidirectionnel rotatif hydraulique. La structure est compacte et soutient l'environnement de pression de l'eau.

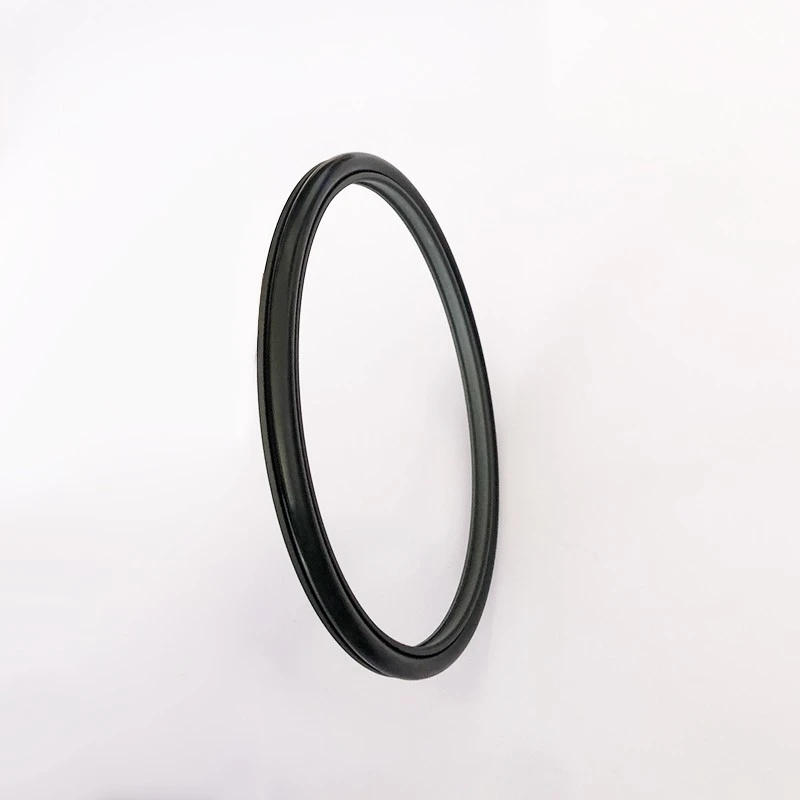

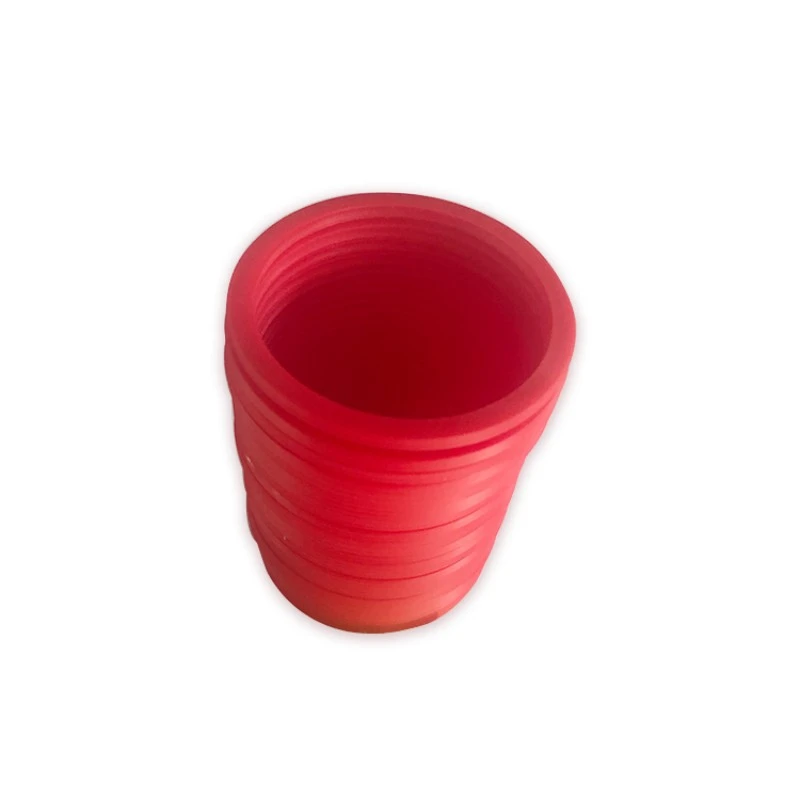

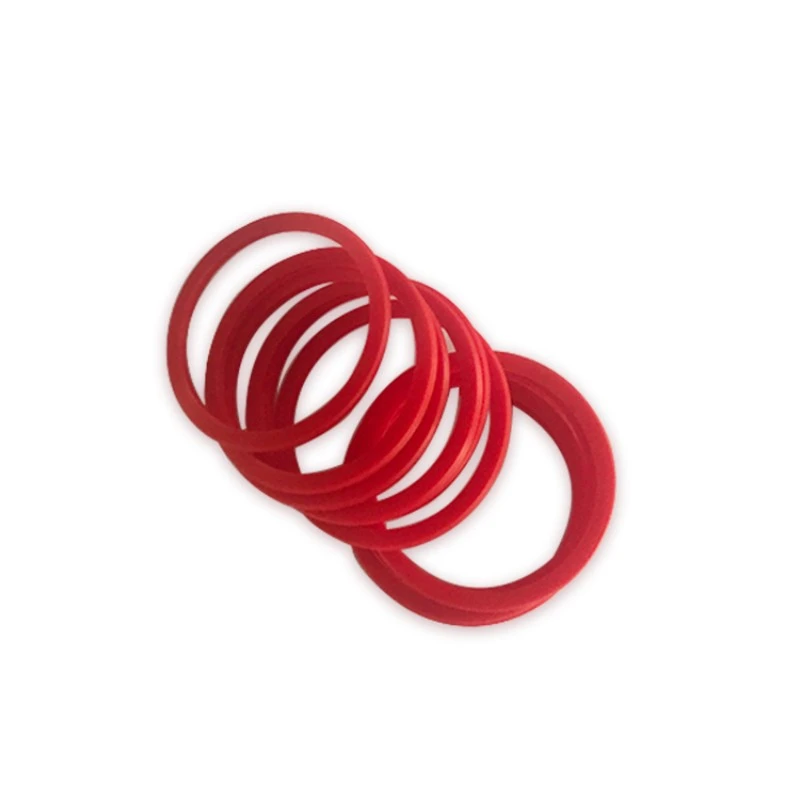

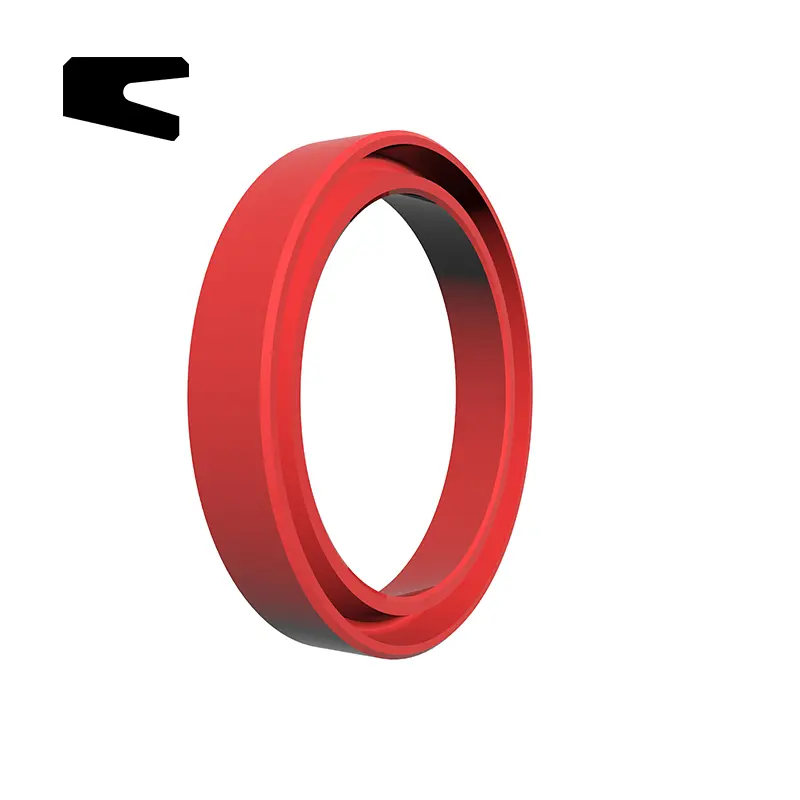

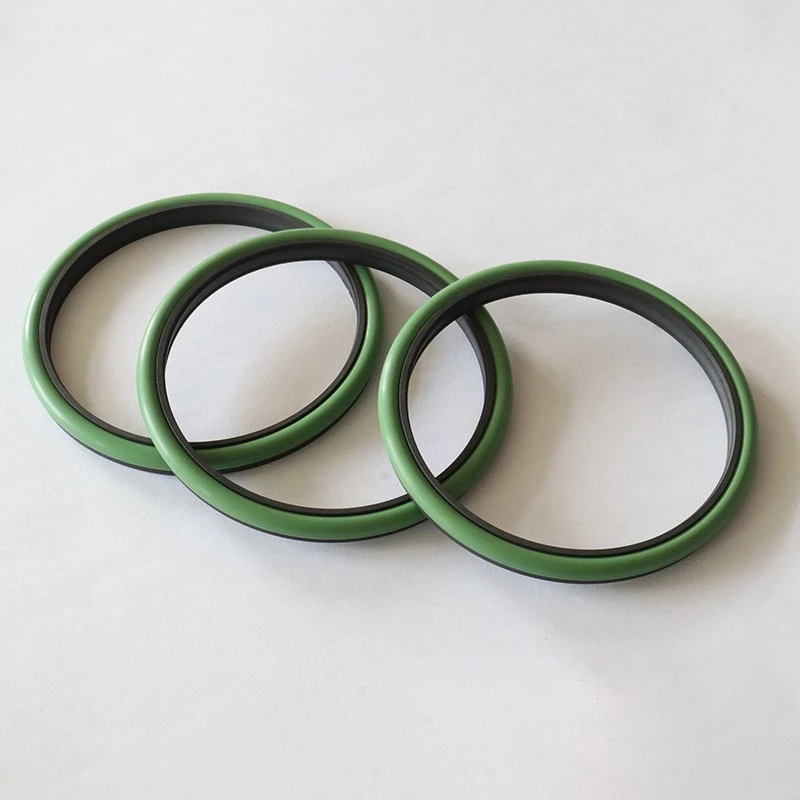

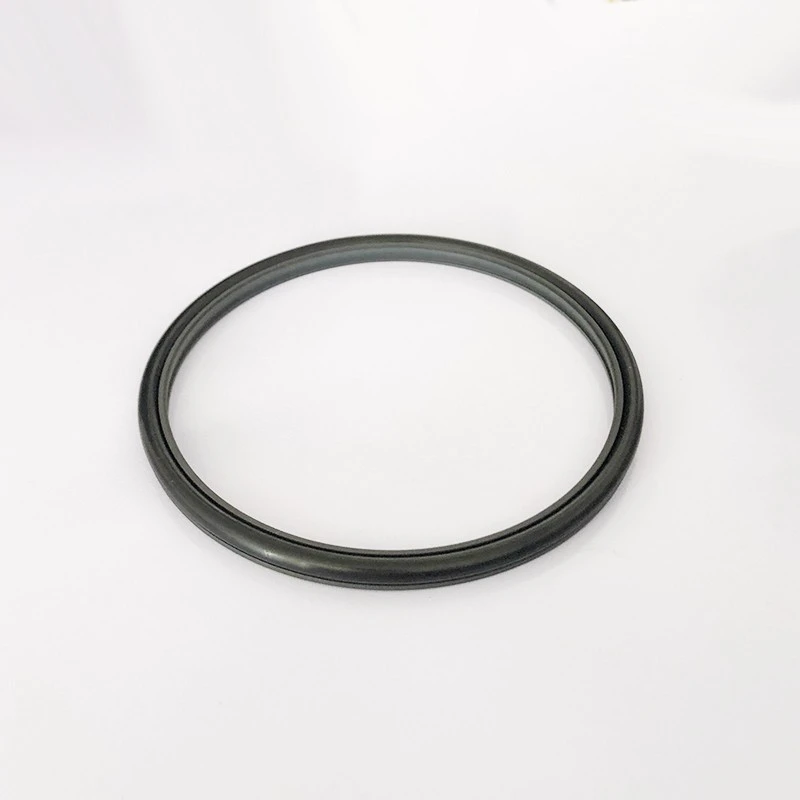

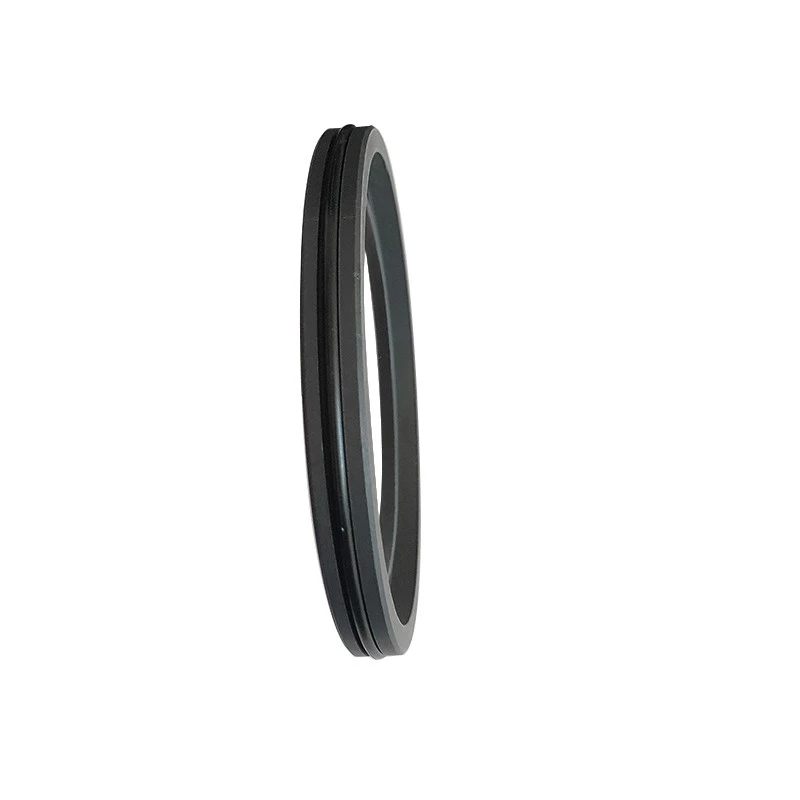

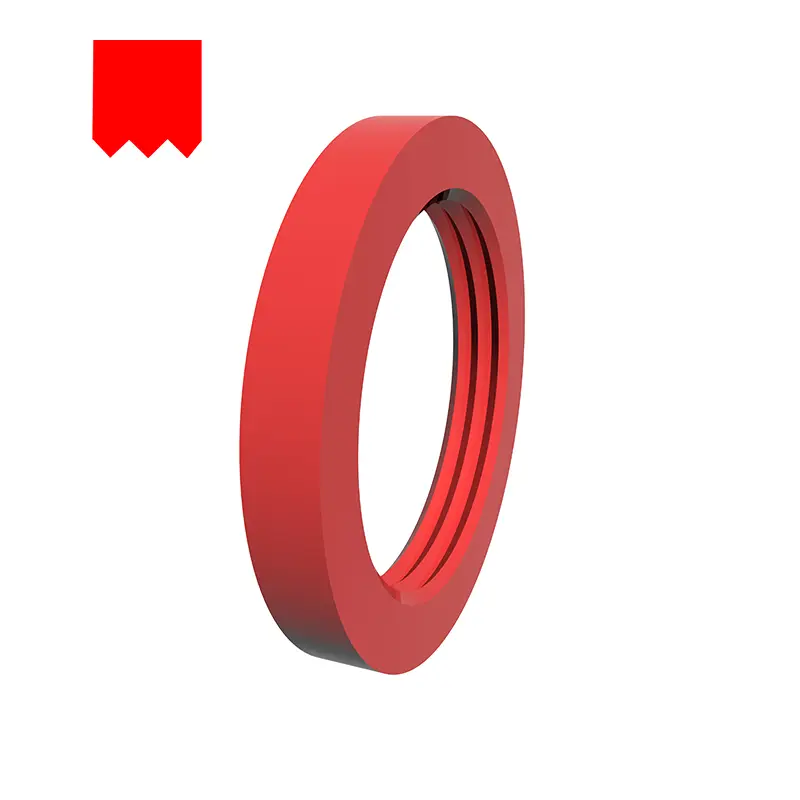

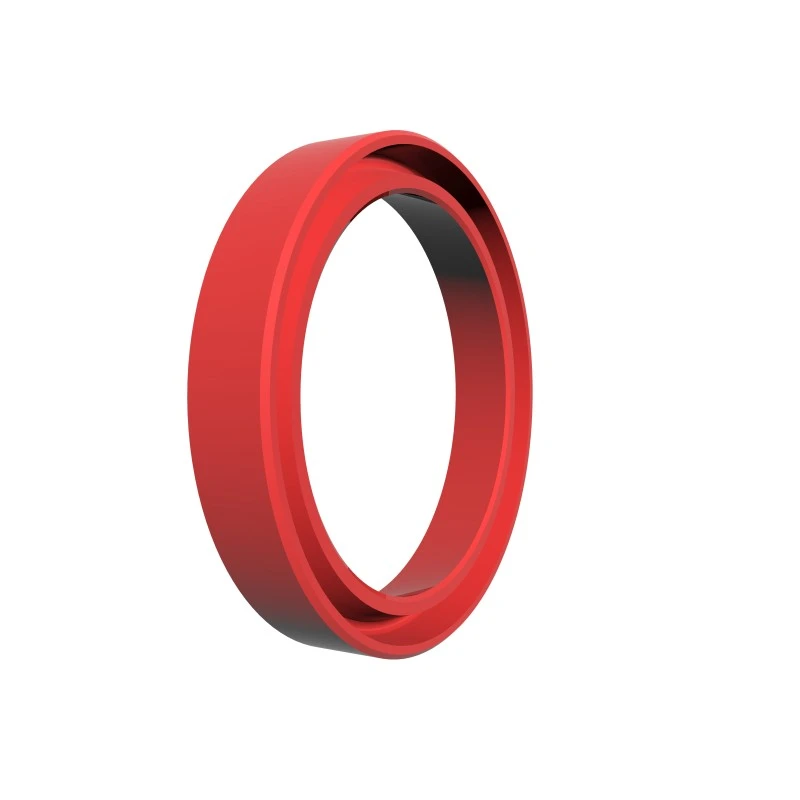

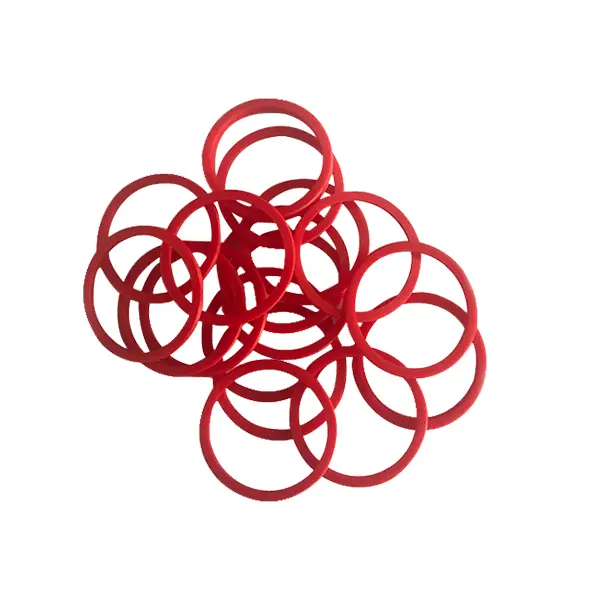

Les séries RCX17 et RCX18 sont faites de matériaux PU haute performance, avec une conception de coupe transversale dentée pour une installation facile. Ils conviennent à l'arbre rotatif et à la scellage des trous rotatifs, et la conception de la rainure est interchangeable.

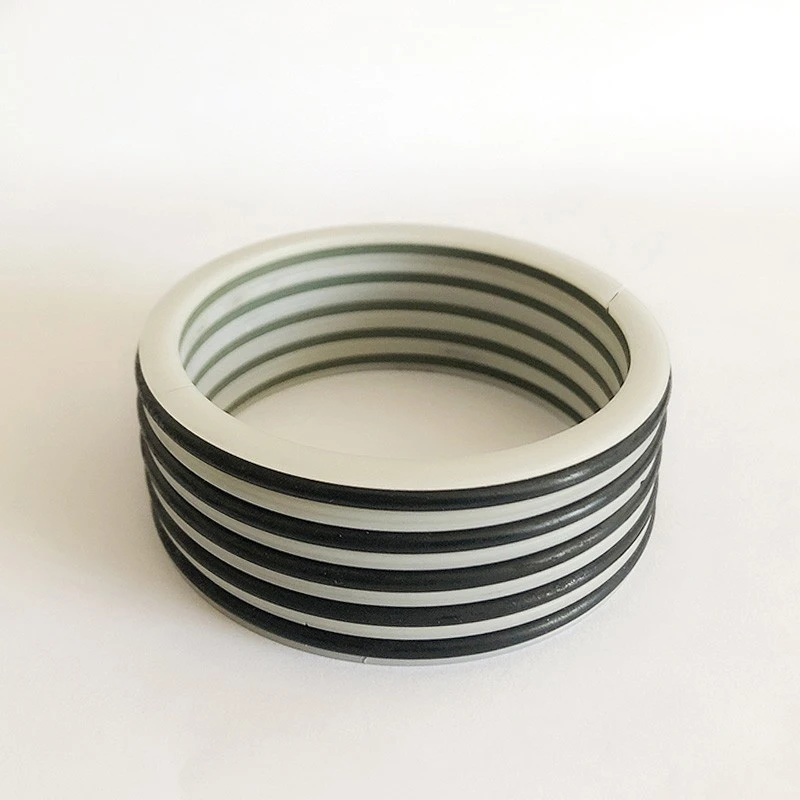

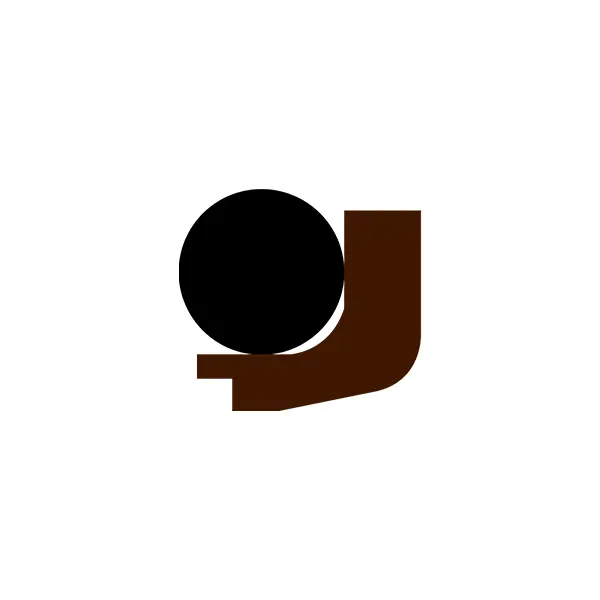

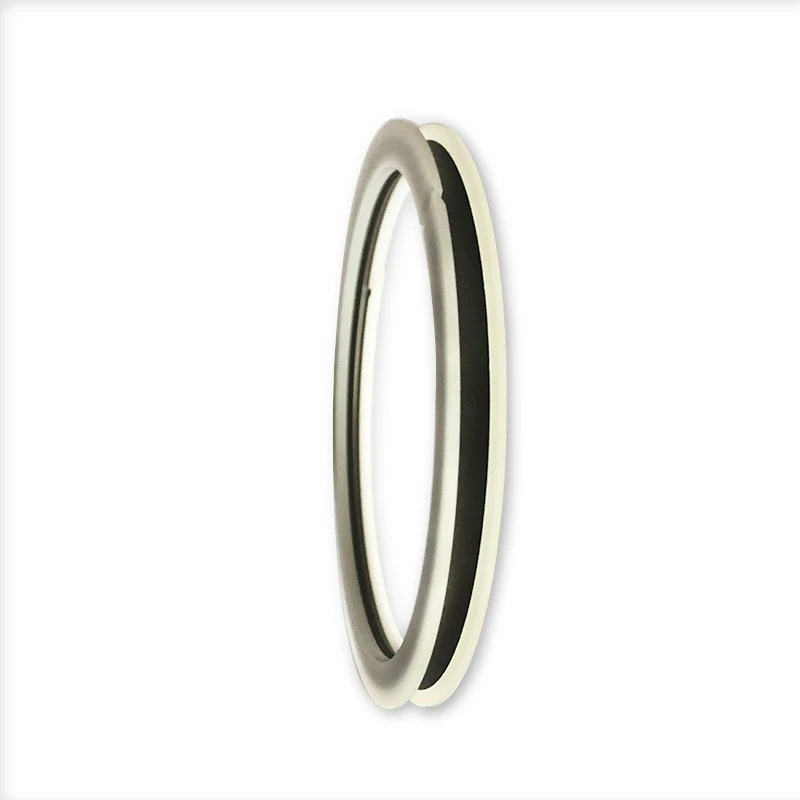

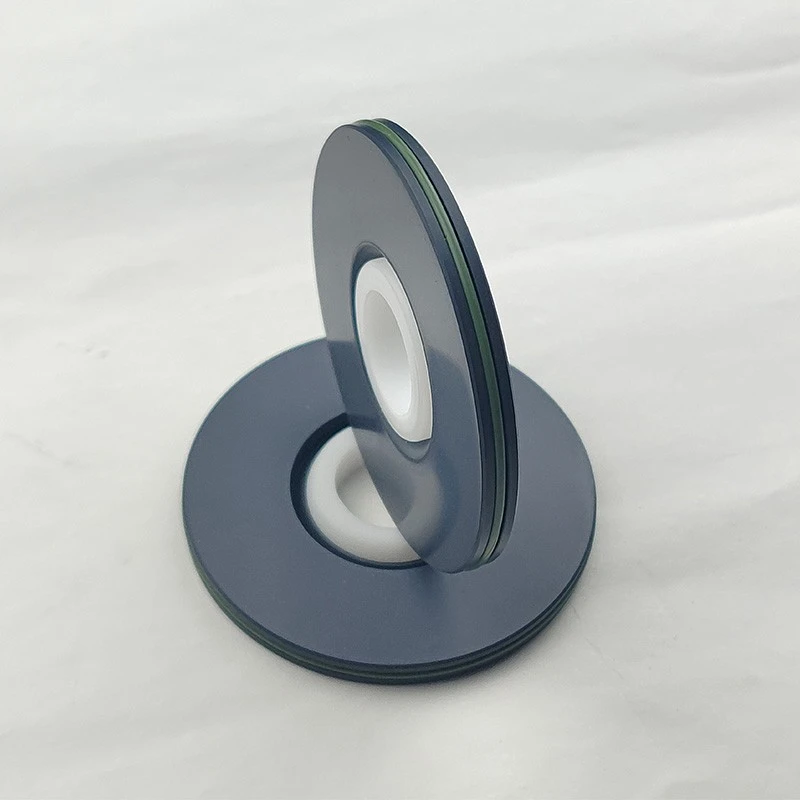

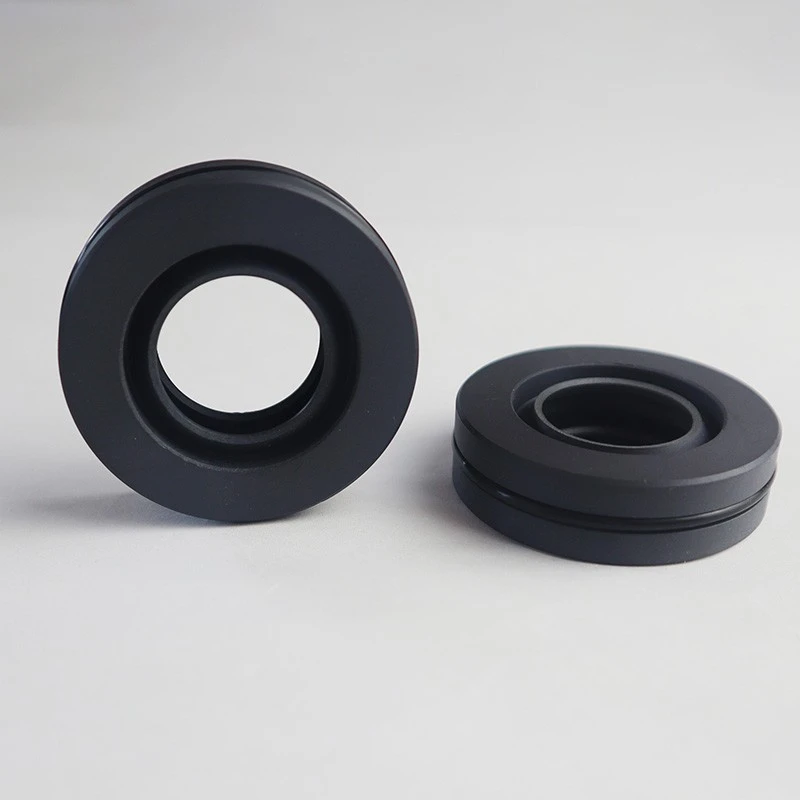

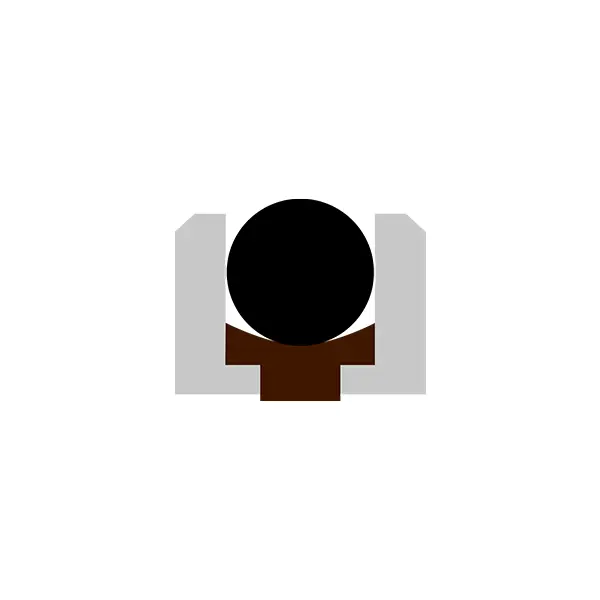

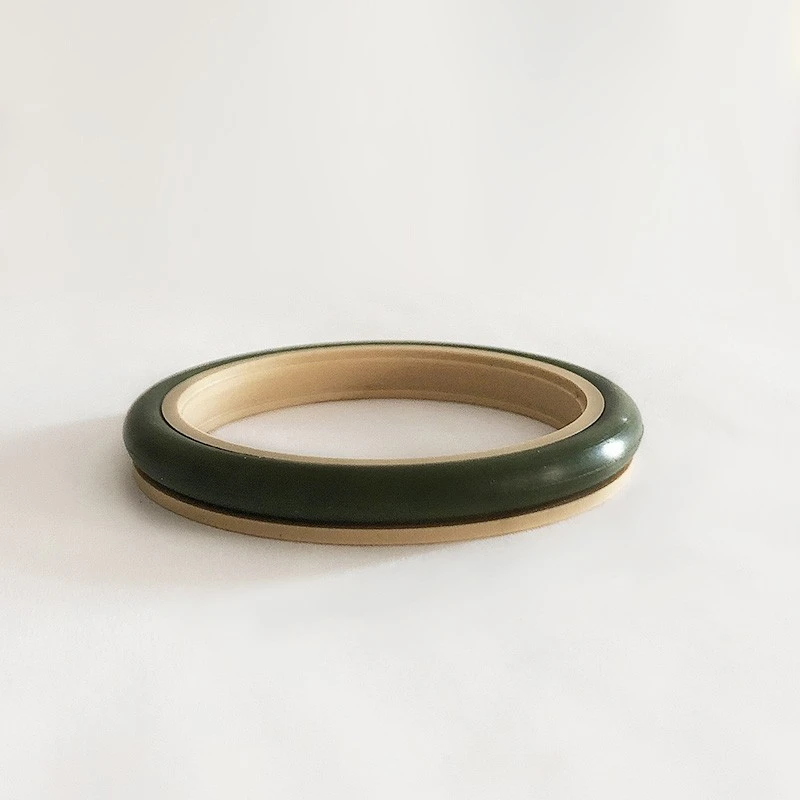

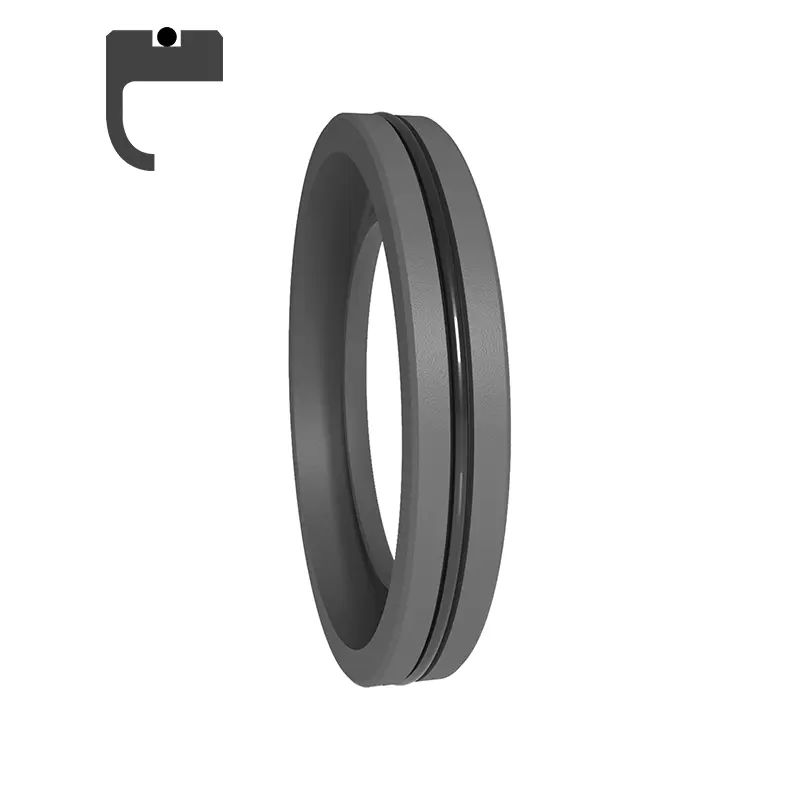

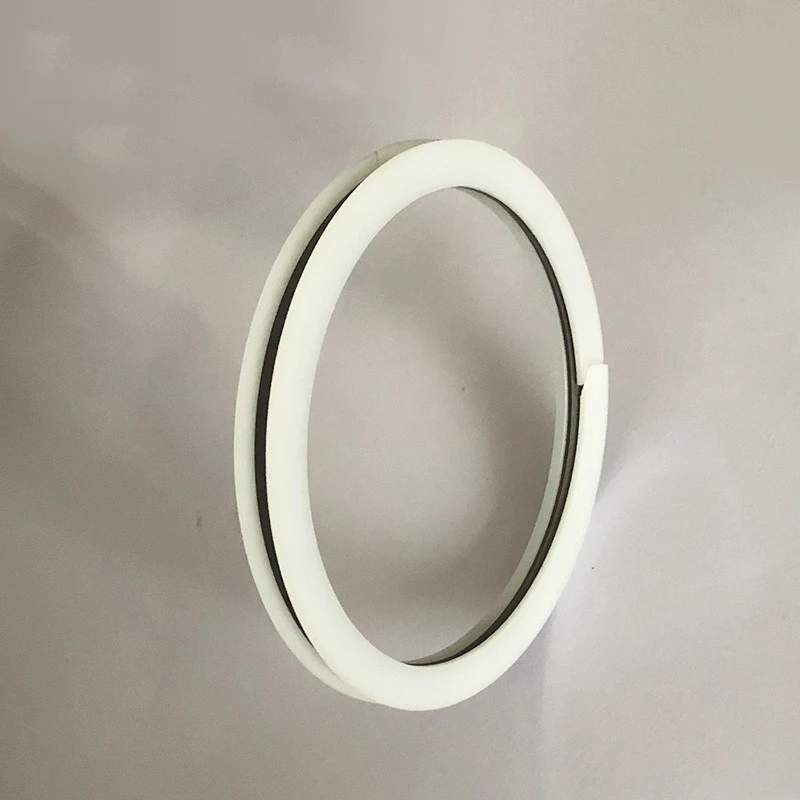

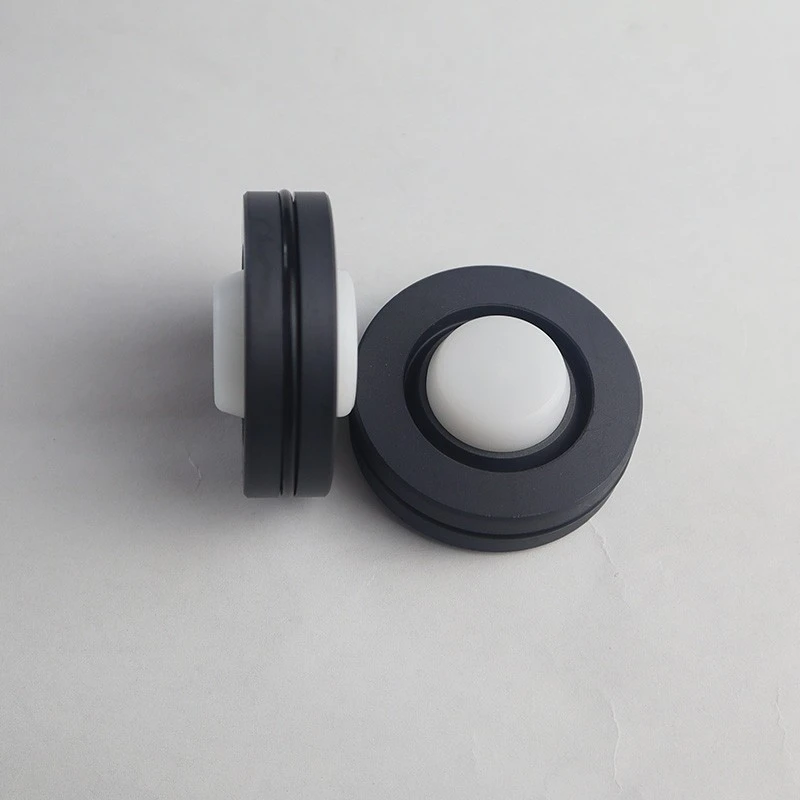

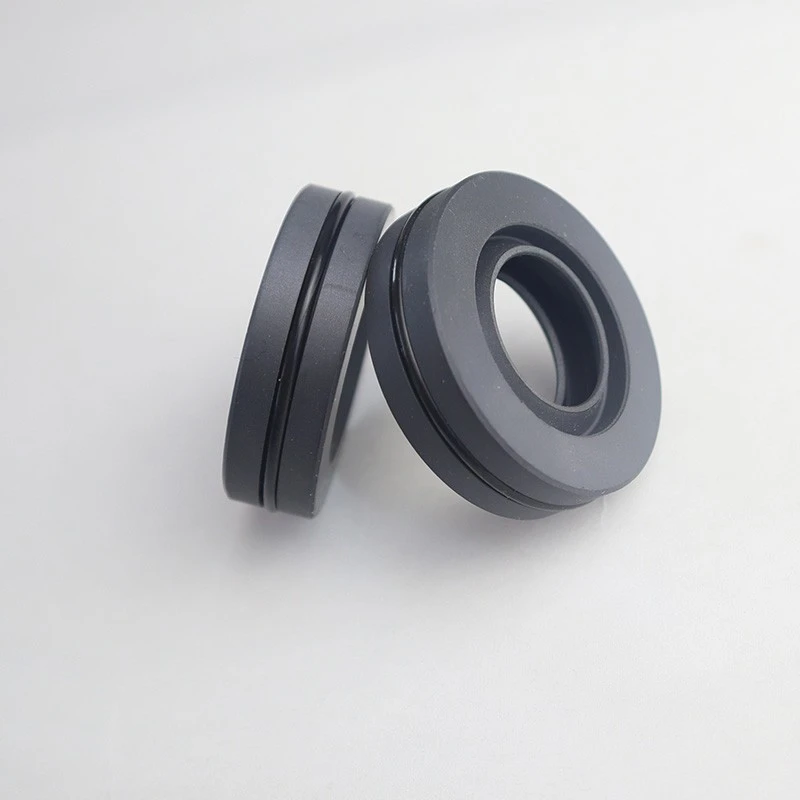

Les séries RDI et RDA sont composées d'anneaux d'étanchéité PTFE, d'anneaux de support en plastique en L et de joints toriques, qui conviennent à la scellation bidirectionnelle à haute pression, à basse vitesse et rotative, à une résistance à haute pression, à une faible frottement et à une longue durée de vie.

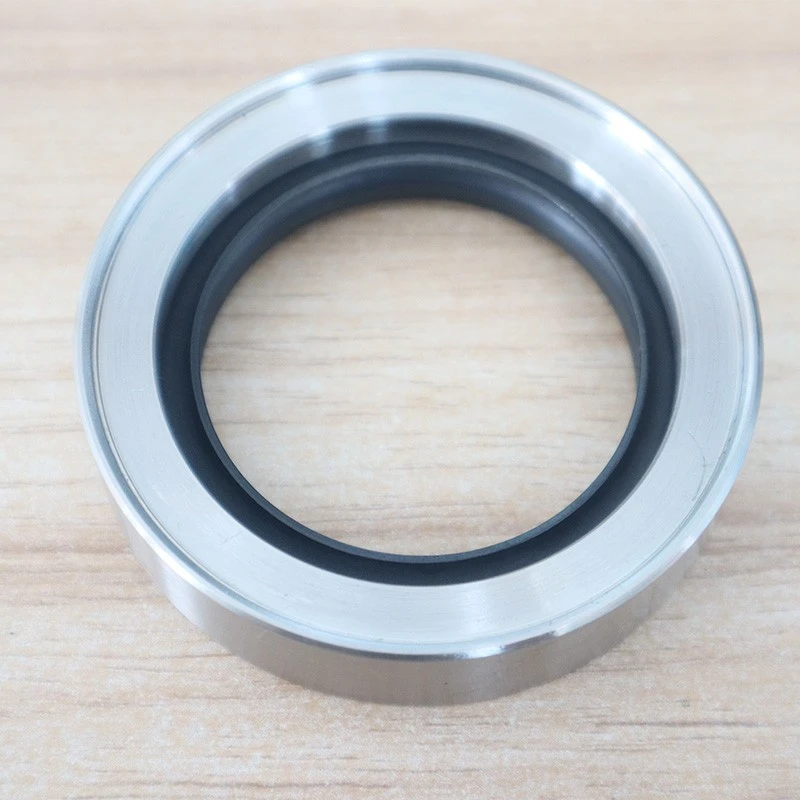

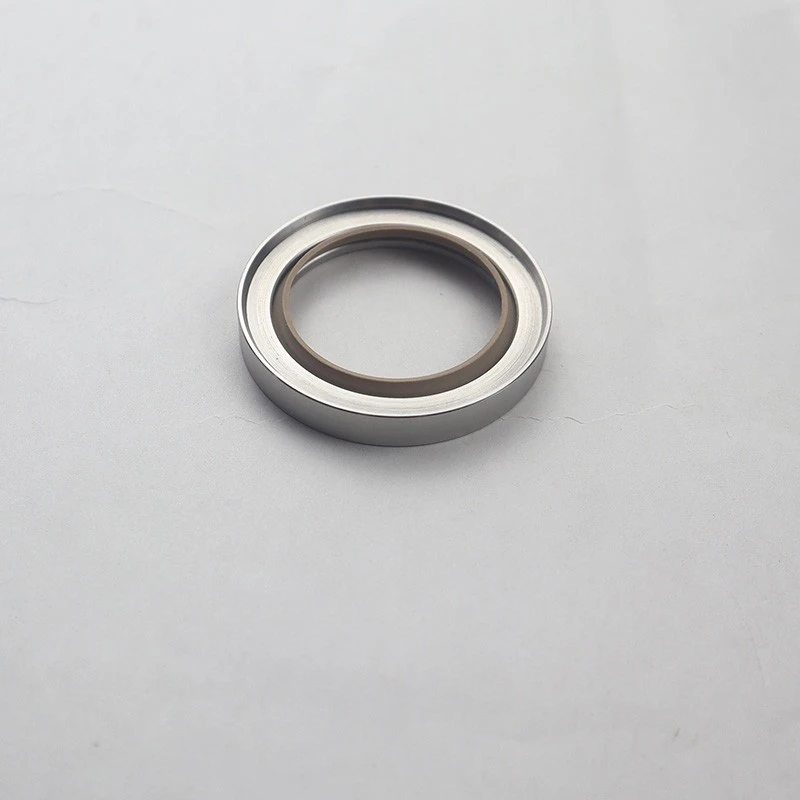

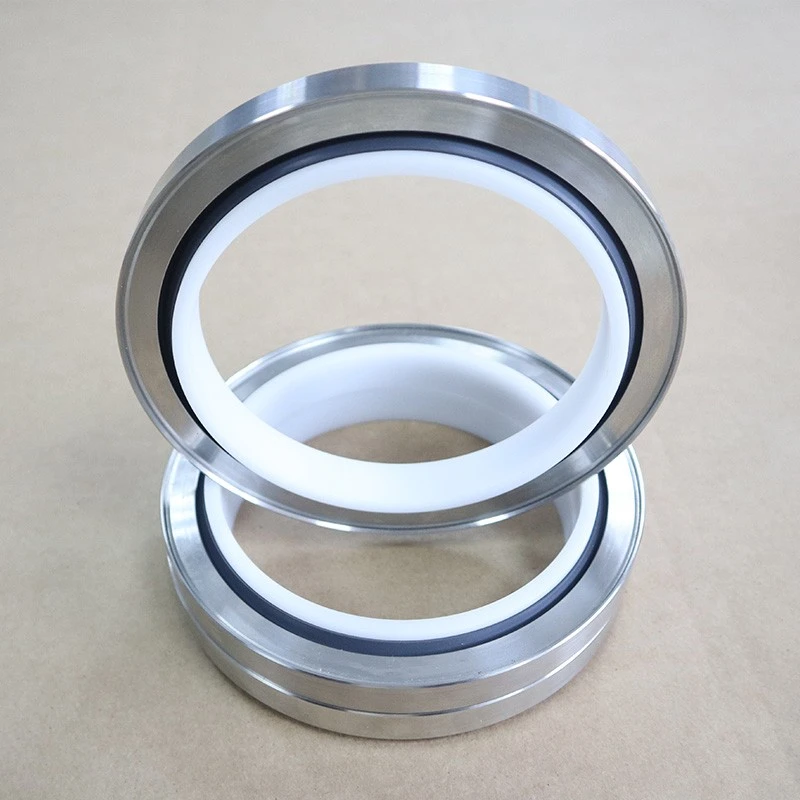

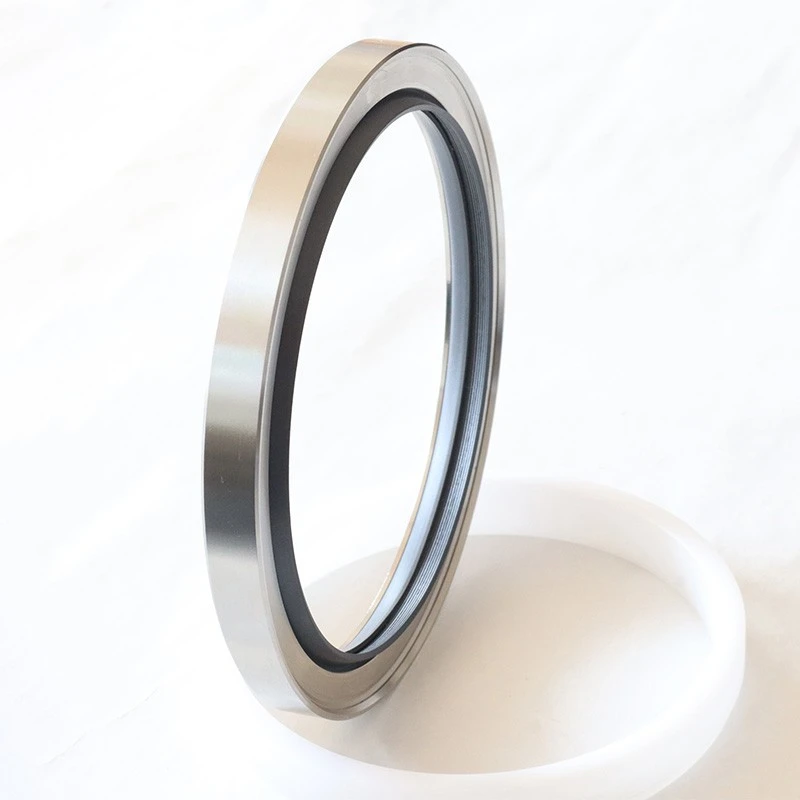

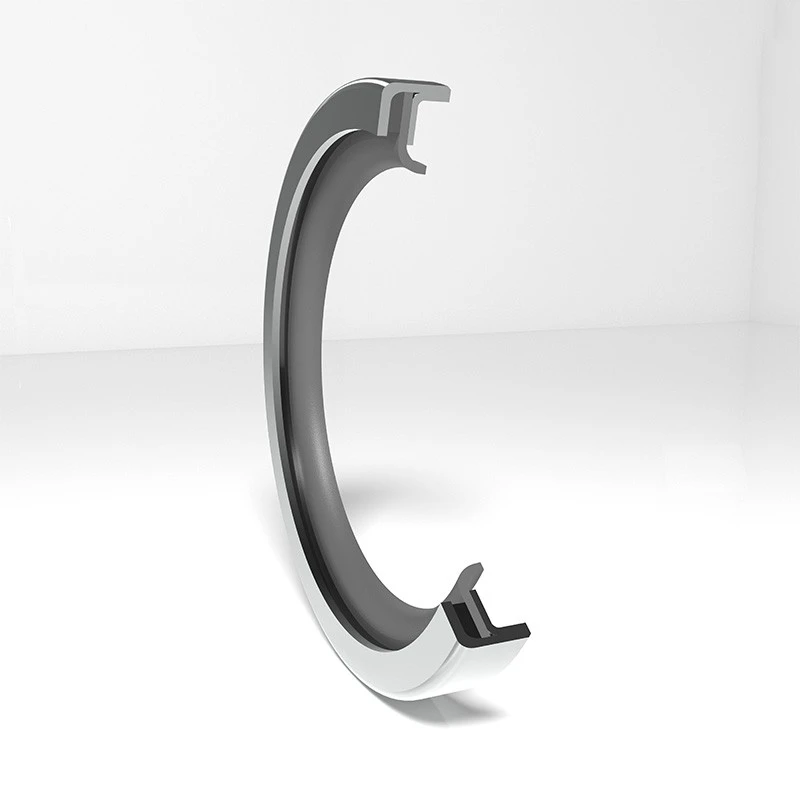

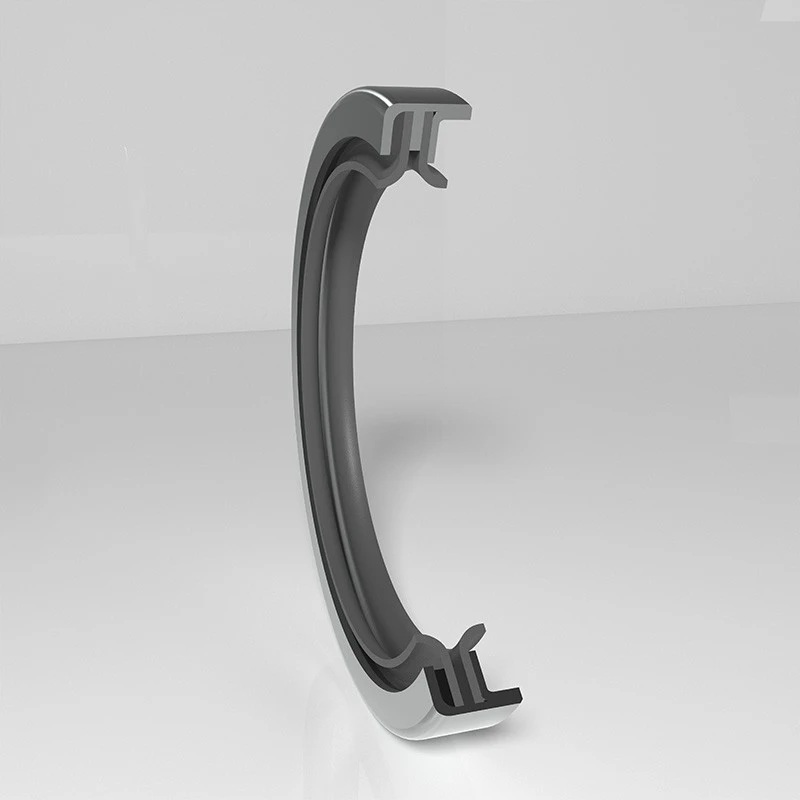

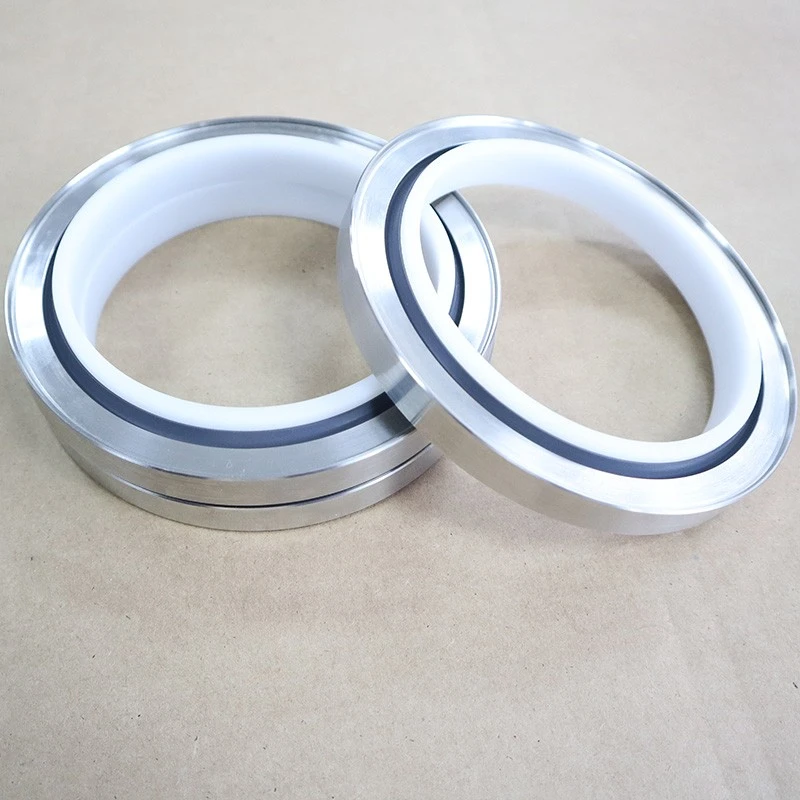

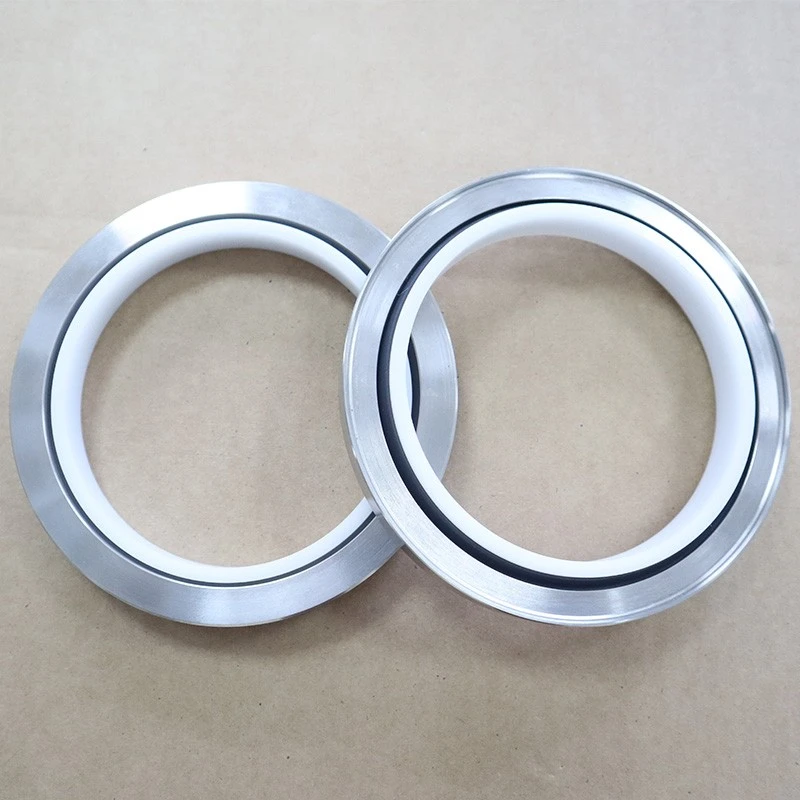

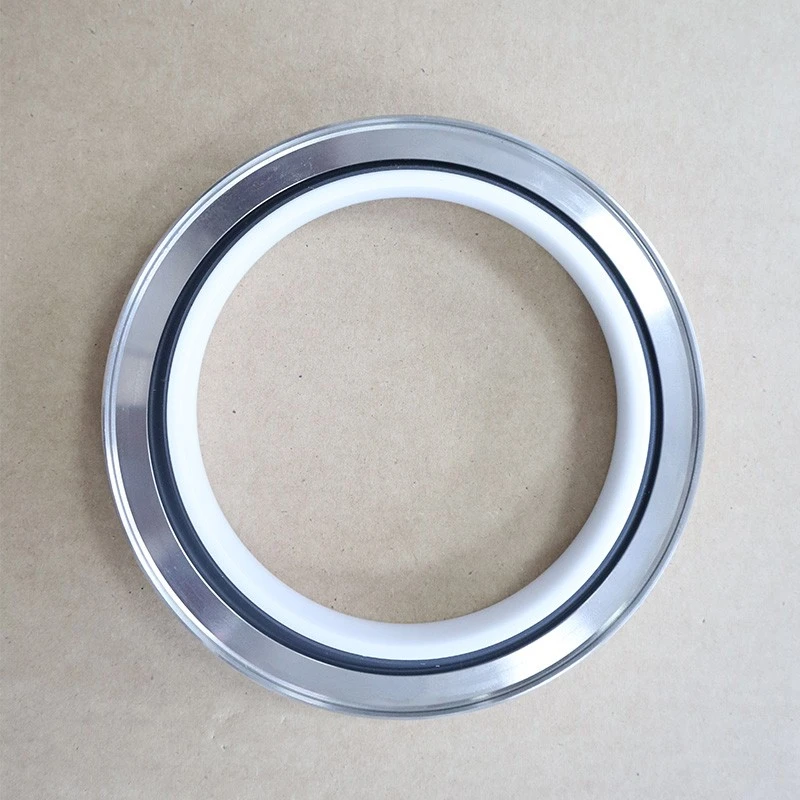

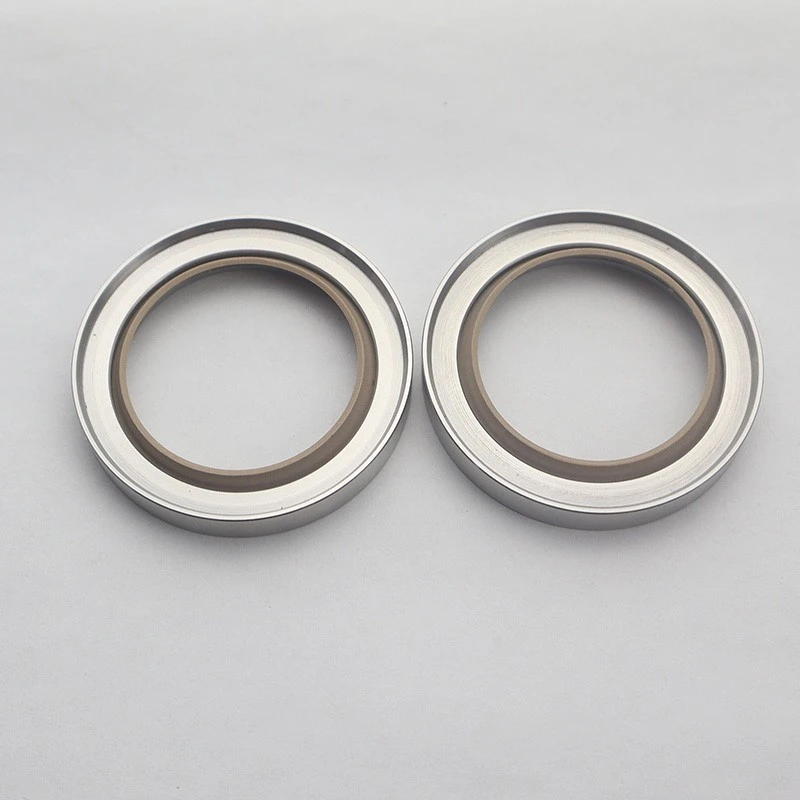

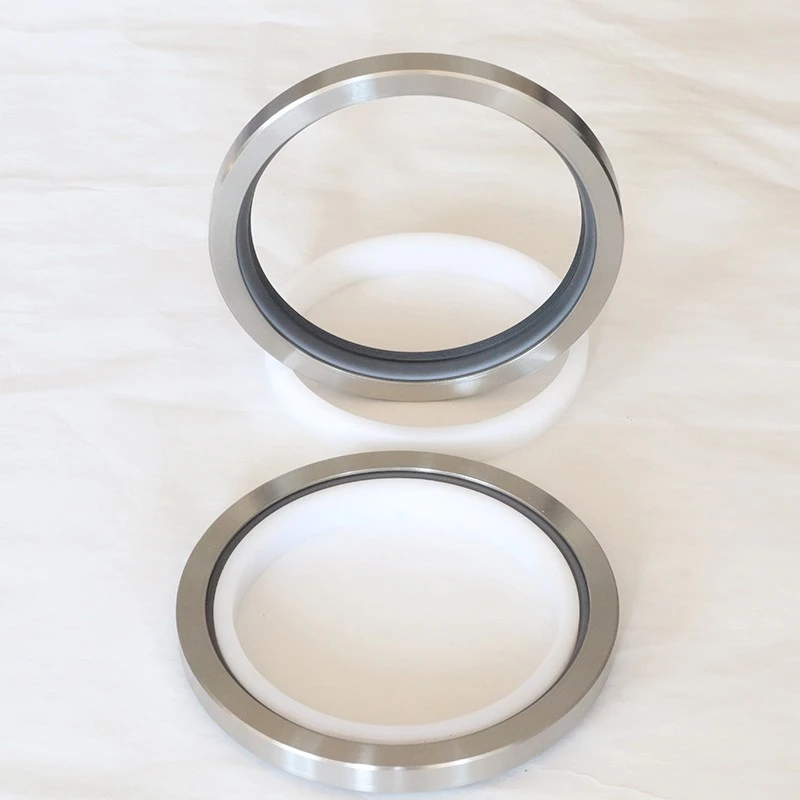

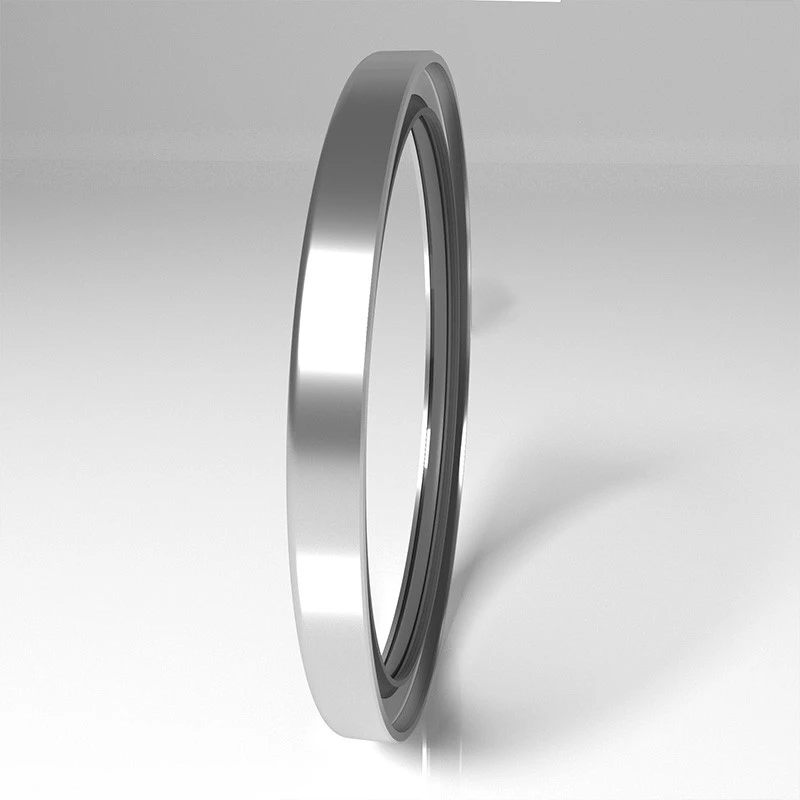

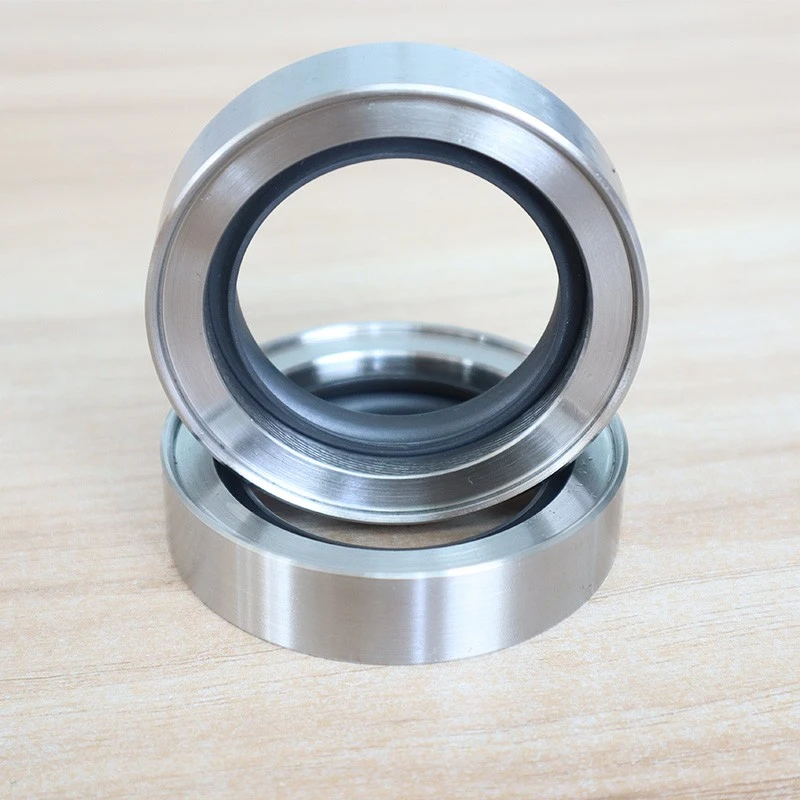

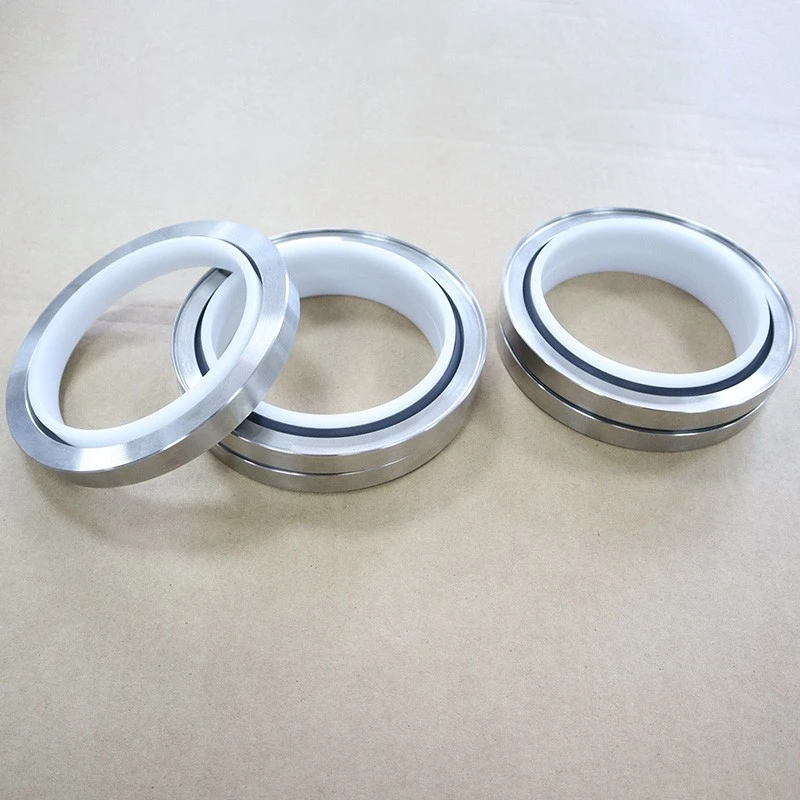

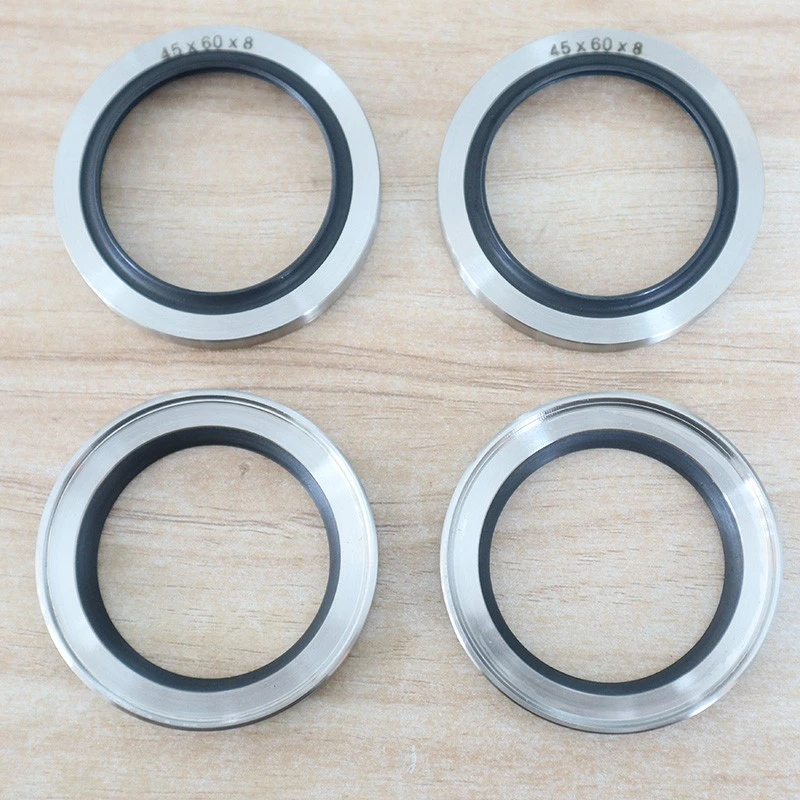

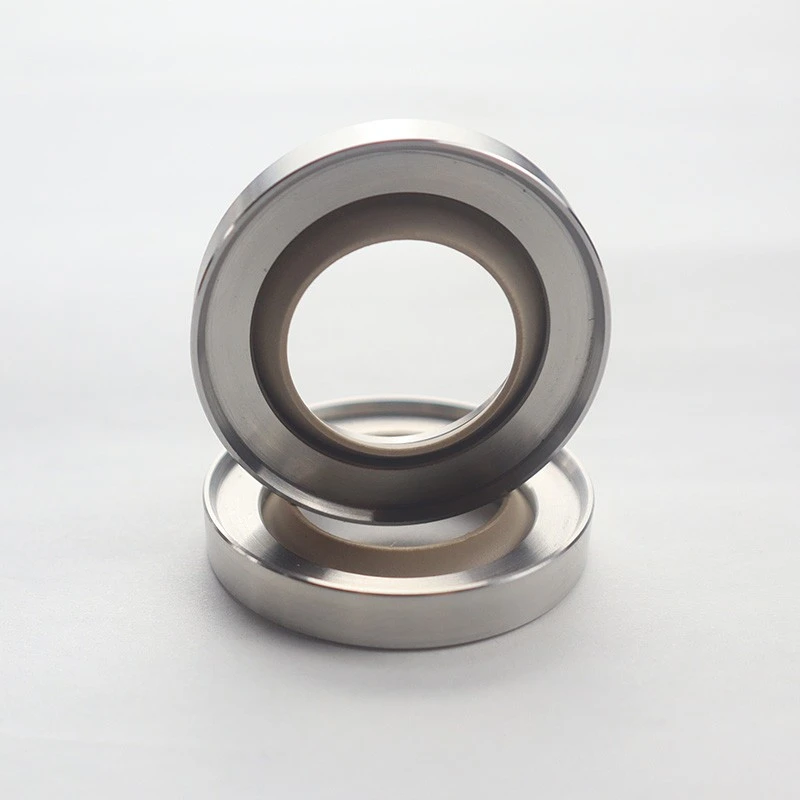

Le joint d'huile PTFE de la série RCS contient un squelette métallique et une lèvre d'étanchéité PTFE, qui convient aux conditions de travail complexes.

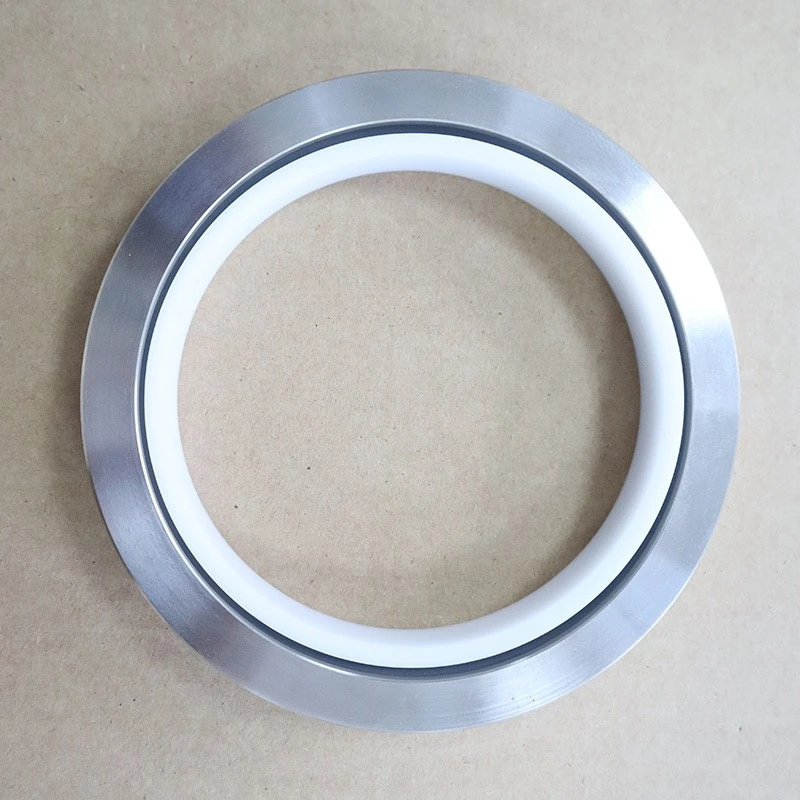

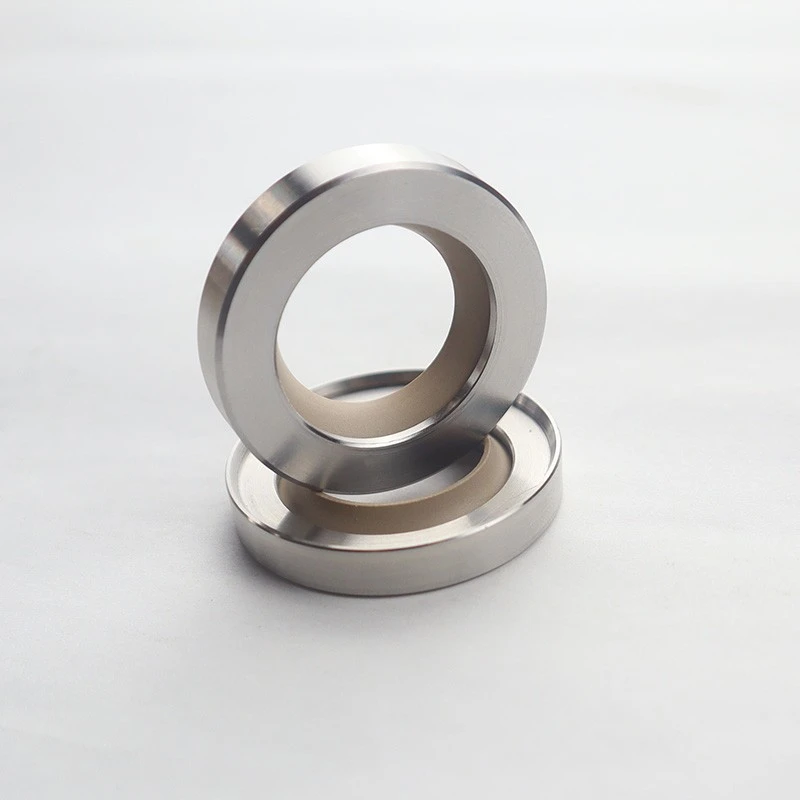

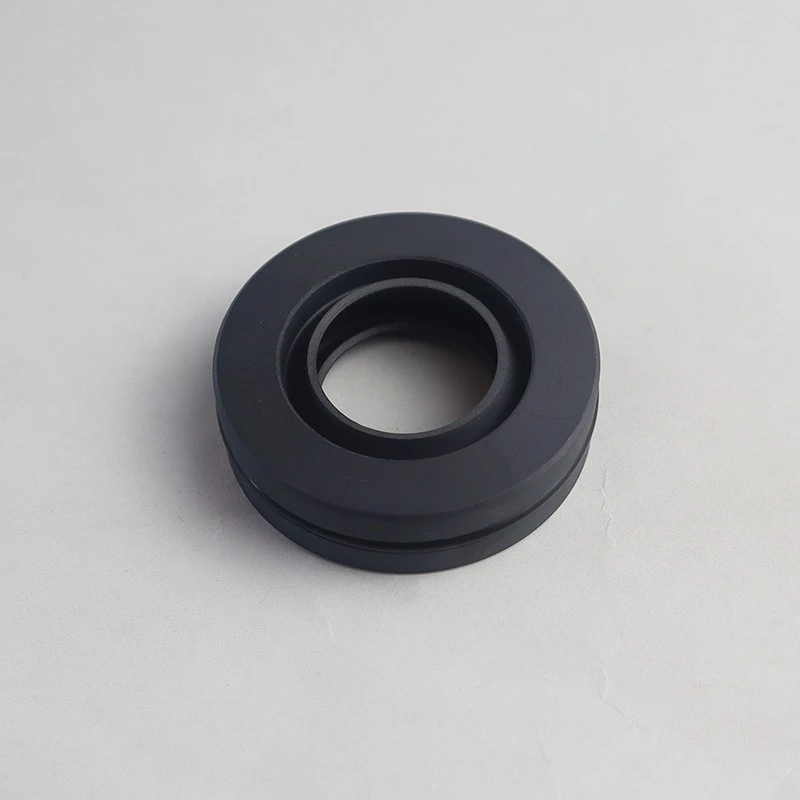

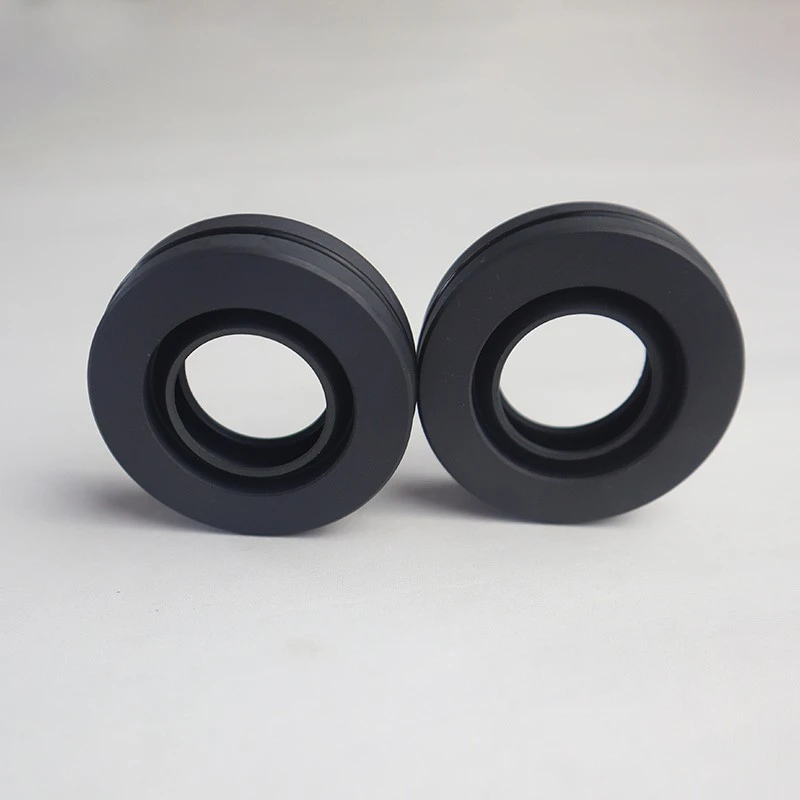

Le joint d'huile PTFE complet de la série RC2057 est conçu pour des occasions spéciales que les joints d'huile traditionnels ne peuvent pas respecter.

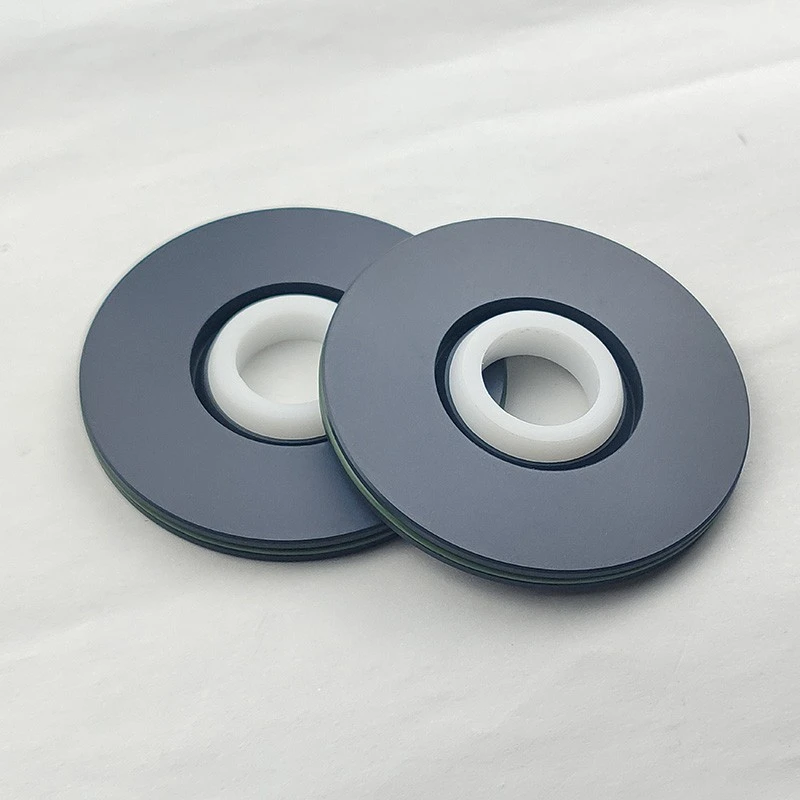

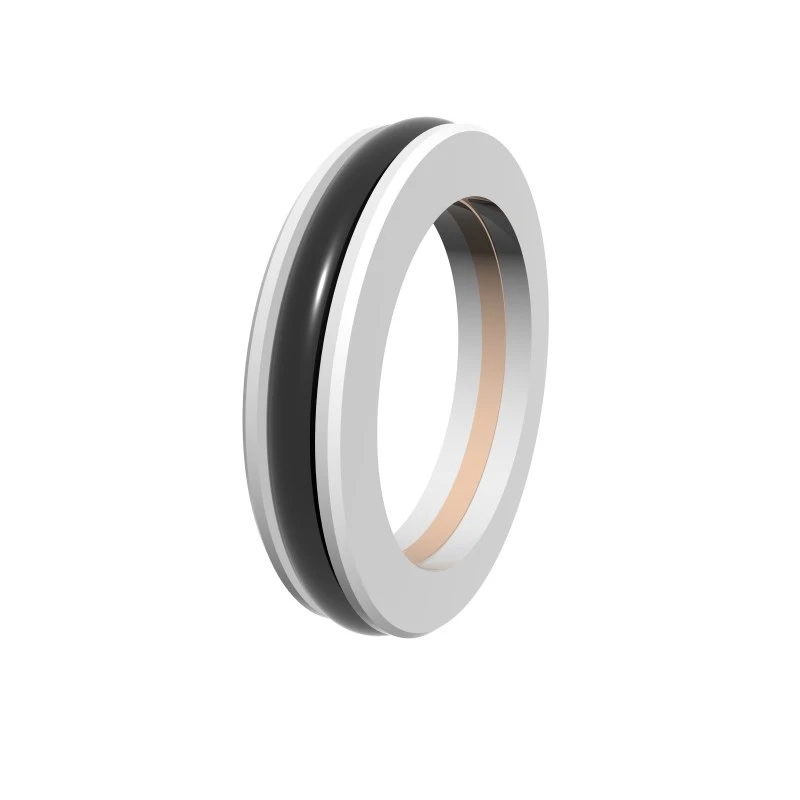

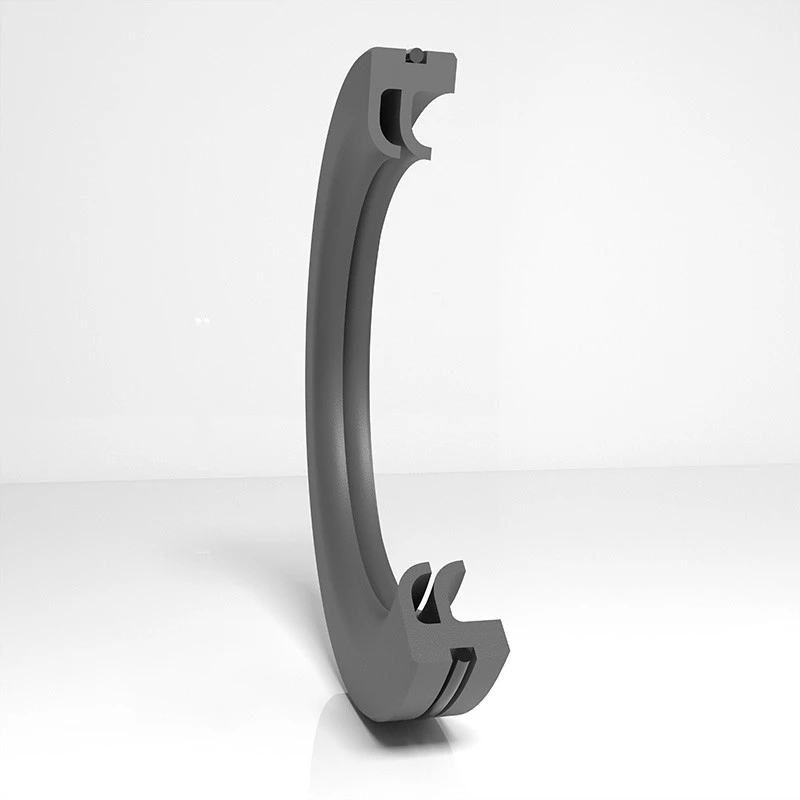

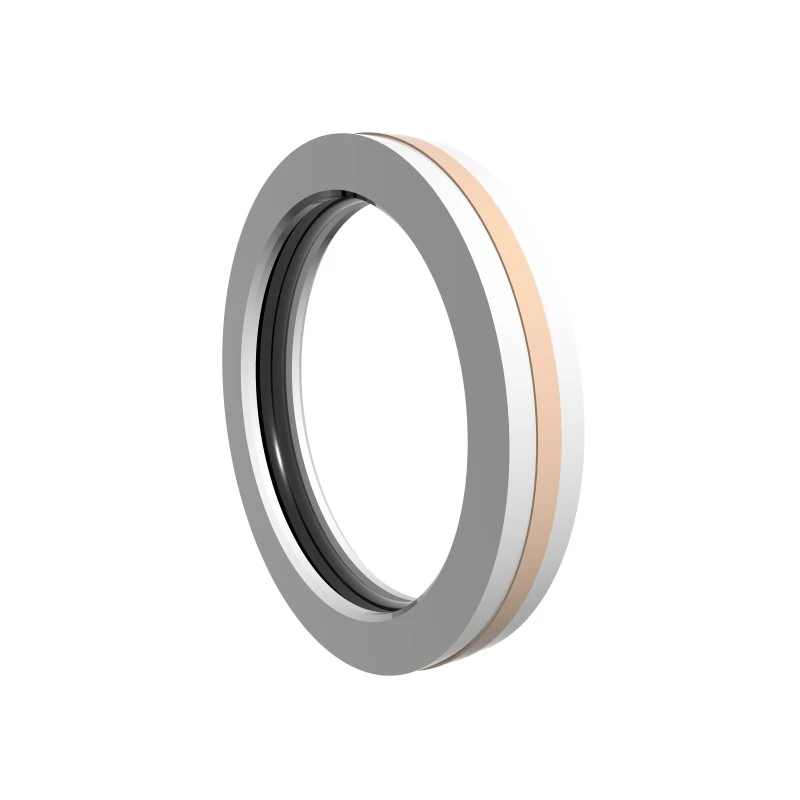

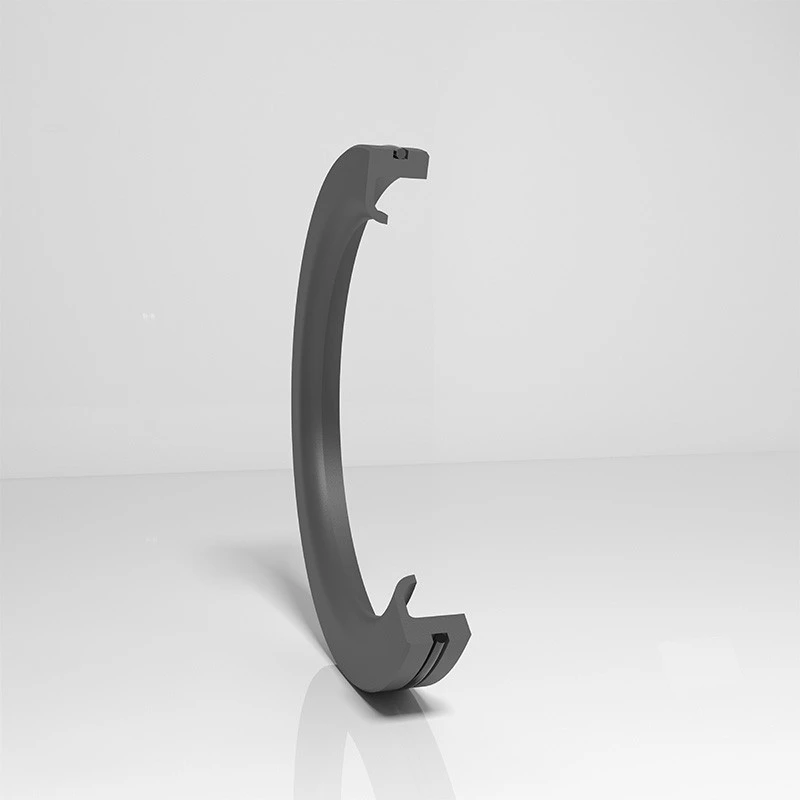

La série RC2065 fournit un joint de pression unidirectionnel pour les arbres rotatifs, avec une structure simple et une installation facile. Les matériaux peuvent être en caoutchouc de nitrile (NBR) ou en fluororubber (FKM).
Les divers phoques de Ruichen Seal ont les caractéristiques d'une durée de vie élevée, de frottement faible, d'excellente étanchéité et de structure compacte. Ils sont largement utilisés dans les systèmes hydrauliques, l'équipement pneumatique, l'équipement de pression d'eau, les machines rotatives à haute pression et l'équipement industriel, etc., vous offrant des solutions d'étanchéité haute performance fiables.
Caractéristiques et applications du produit:
Caractéristiques du produit:
Longue durée de vie: les matériaux de haute qualité et la conception structurelle prolongent la durée de vie.
Faible frottement: les matériaux PTFE et PU réduisent la résistance à la course et améliorent l'efficacité.
Bonne scellage: conception spéciale du réservoir de stockage des lèvres et des huiles assurez-vous d'excellentes performances d'étanchéité.
Structure compacte: conception de petits espaces, adaptée à une variété d'environnements d'installation.
Largement applicable: Convient aux conditions de travail hydrauliques, pneumatiques, à haute pression, à haute vitesse, à basse vitesse et autres conditions de travail.
Zones d'application:
Système hydraulique, équipement pneumatique, équipement de pression d'eau.
Machines tournantes à haute pression, équipement à faible charge à faible vitesse.
Équipement industriel, machines d'ingénierie, automobile et aérospatiale et autres domaines.
Sélection des matériaux:
1. Le matériau du joint torique correspondant peut être sélectionné: caoutchouc nitrile R01 (NBR), R02 Fluororubber (FKM), etc.
2.
RCX18 Matériel: HPU.

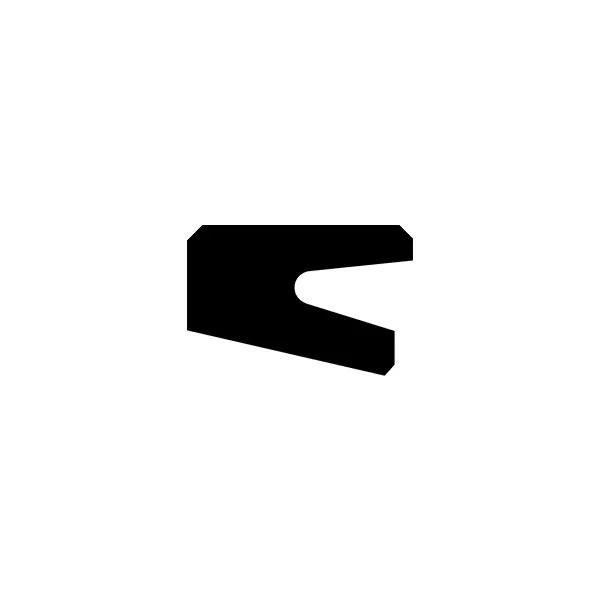

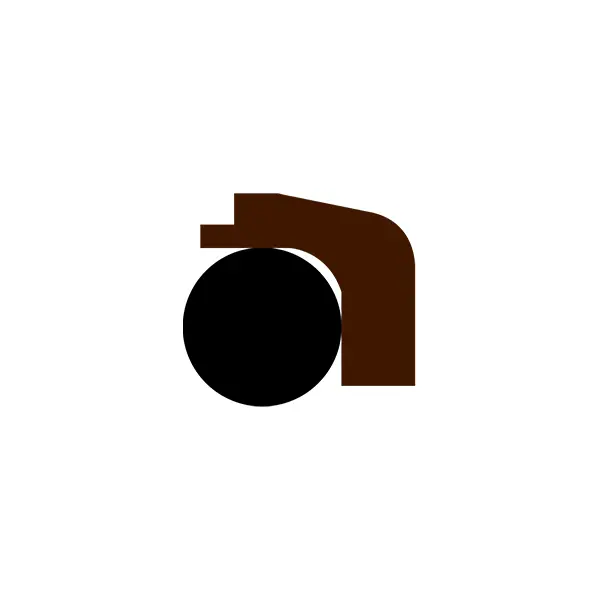

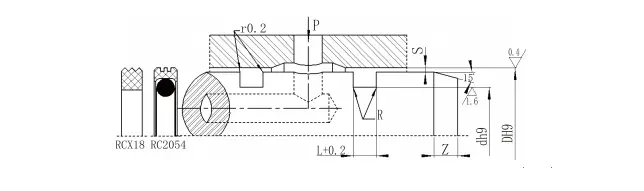

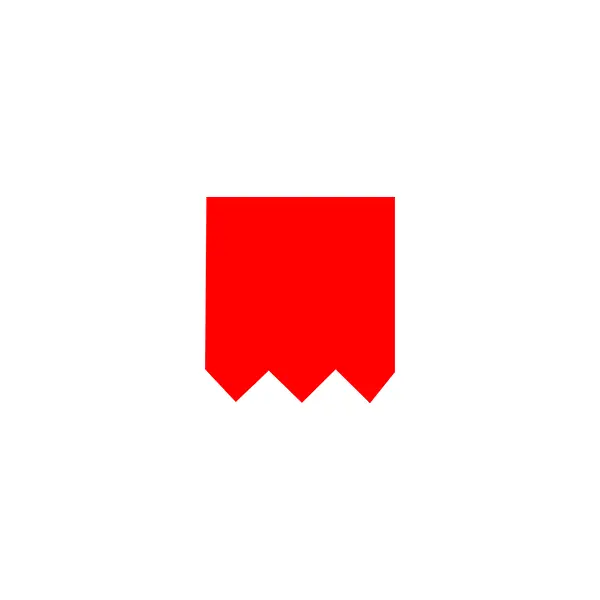

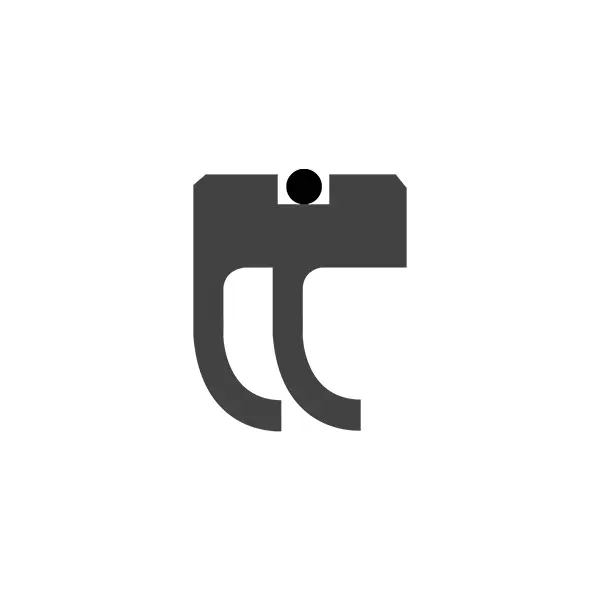

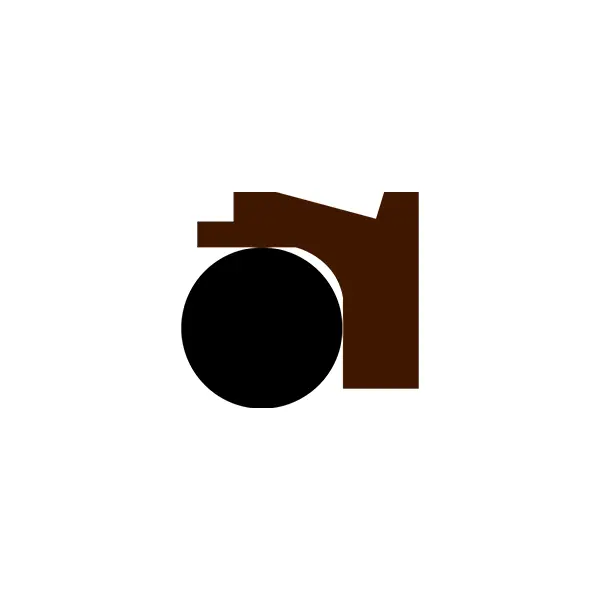

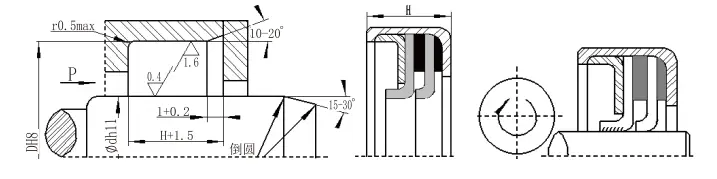

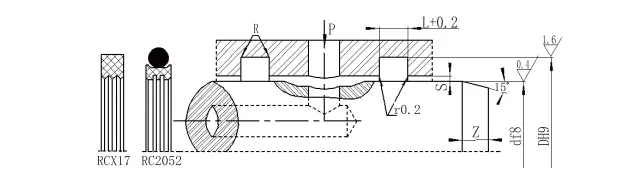

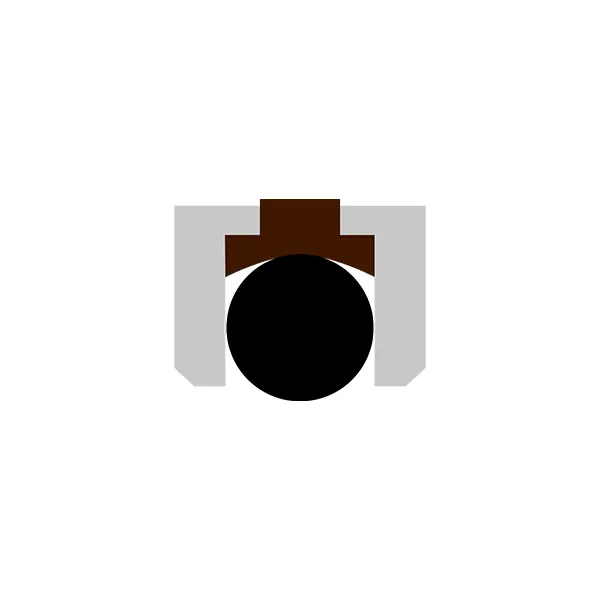

Diagramme structurel
Modèle de commande RC2052-80X91X4.2-PTFE3-RO1 MODÈLE DE MODÈLE-DXDXL-MATEAL Modèle de commande RCX17-80X91X4.2-HPU Modèle-DXDXL
Modèle de commande RC2054-80X69X4.2-PTFE3-RO1 MODEL-D * D * CODE L-MATEAL Modèle de commande RCX18-80X69X4.2-HPU Model-D * D * L

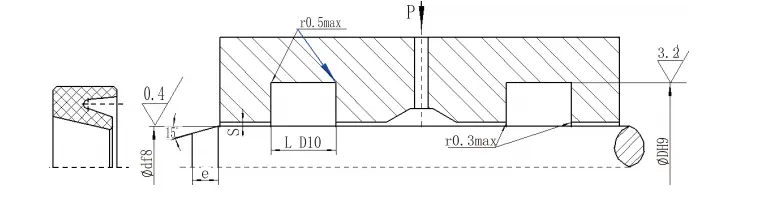

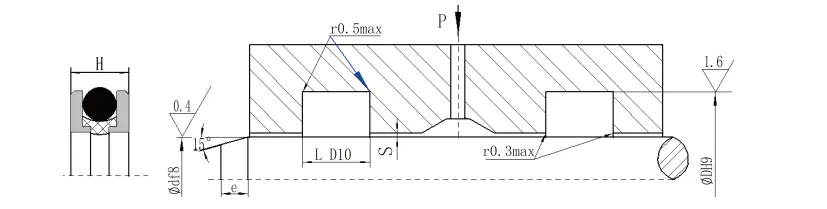

Dimensions d'installation RDI
| DF8 | DH9 | L D10 | H | GAP S | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D + 10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D + 13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0.3 |
| 110-299 | D + 20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D + 24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Veuillez consulter notre entreprise | ||||
Longueur de chanfrein
| Plage de diamètre de tige | Longueur de chanfrein e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |

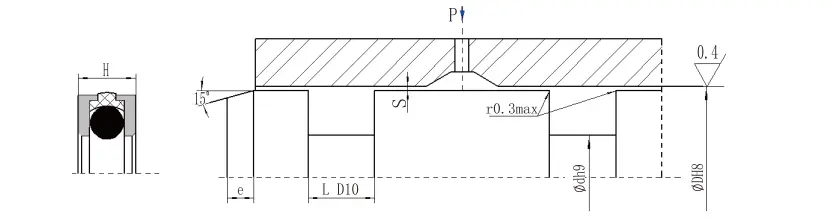

ARRM Dimensions de l'installation
| DH8 | DH9 | L D10 | H | GAP S | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Longueur de chanfrein
| Plage de diamètre de tige | Longueur de chanfrein e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

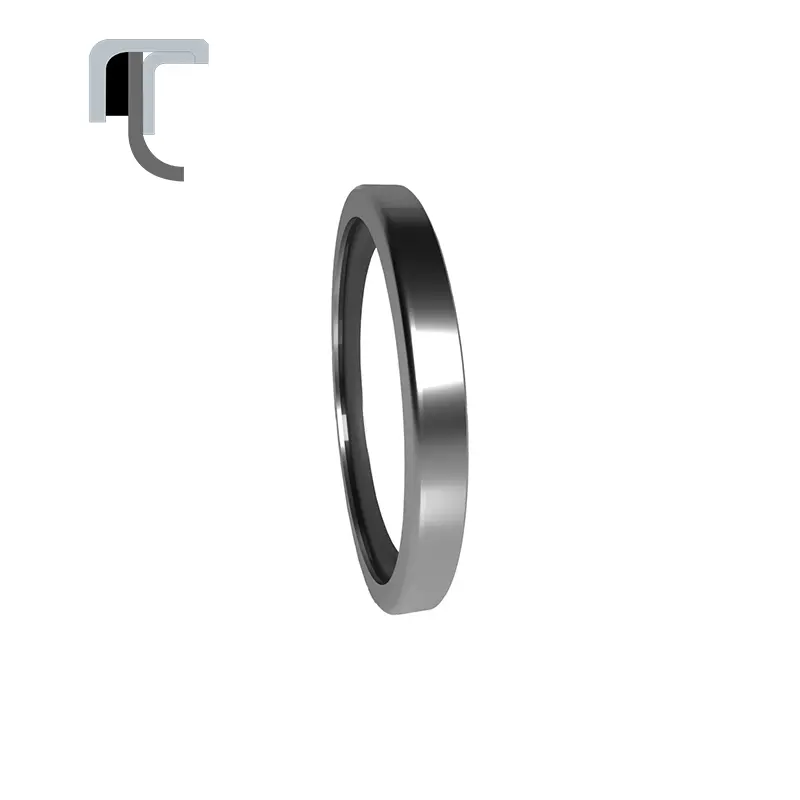

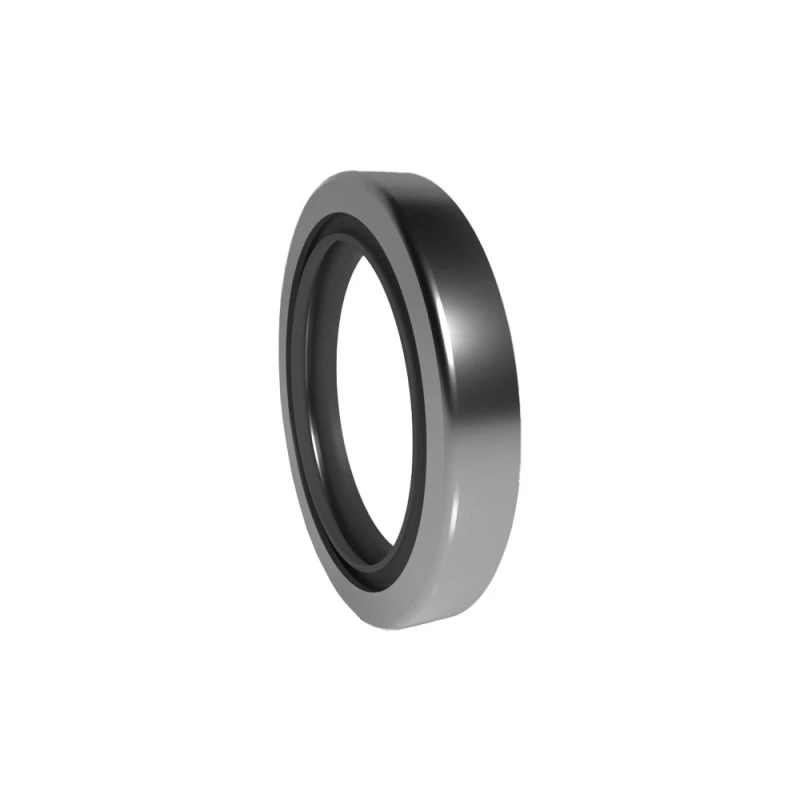

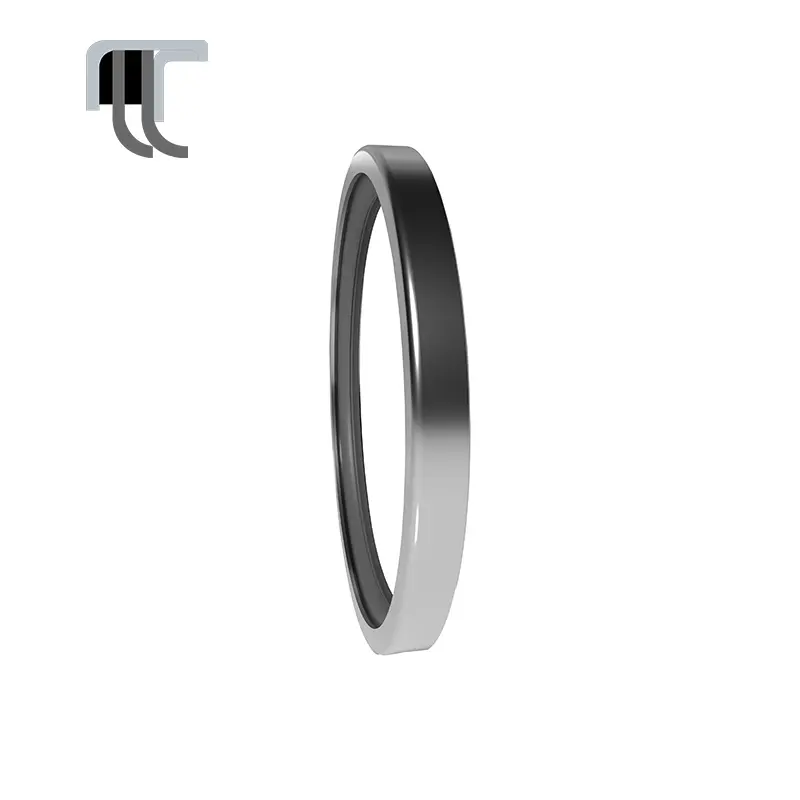

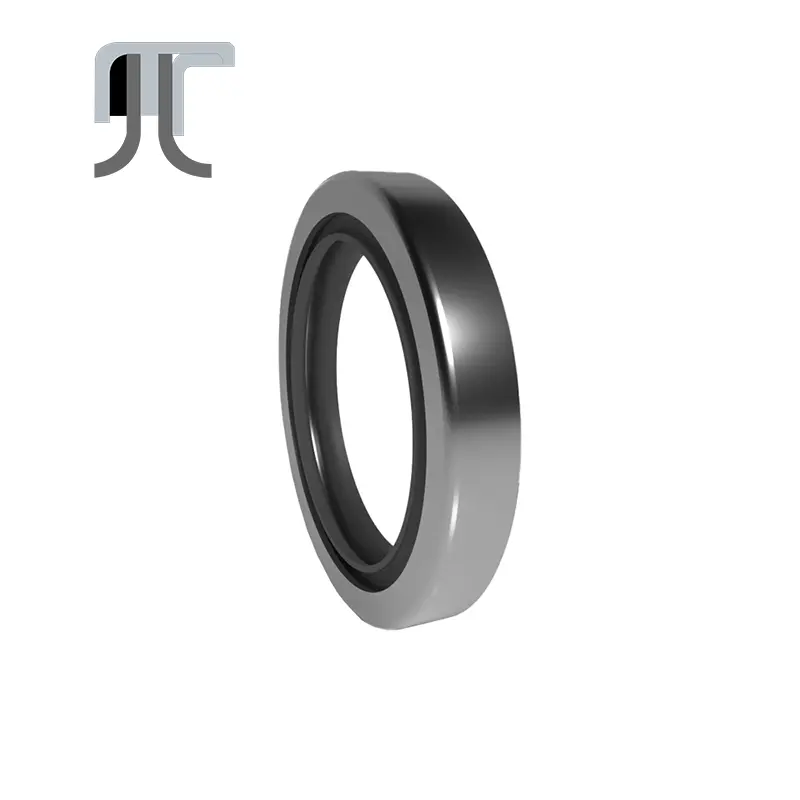

Joint d'huile d'alimentation de type RCS (joint d'huile PTFE)

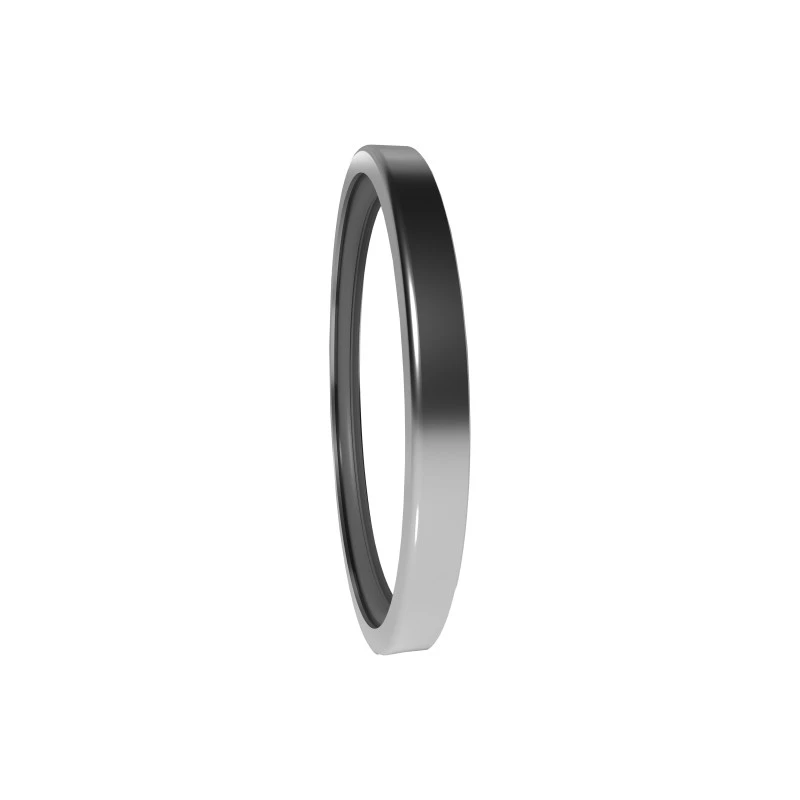

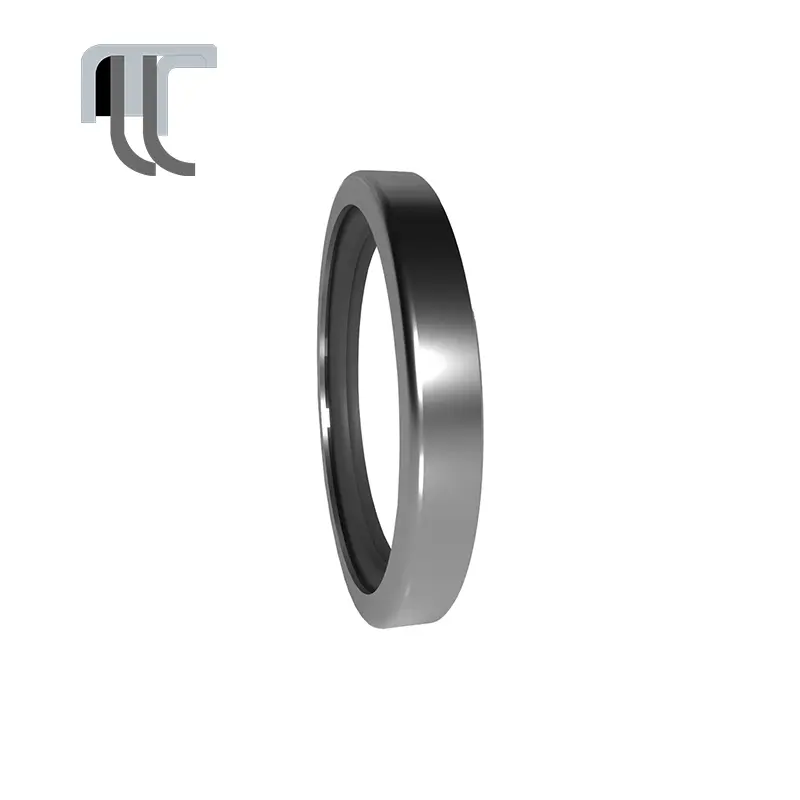

Joint d'huile de type PT Fe complet de type RC2057

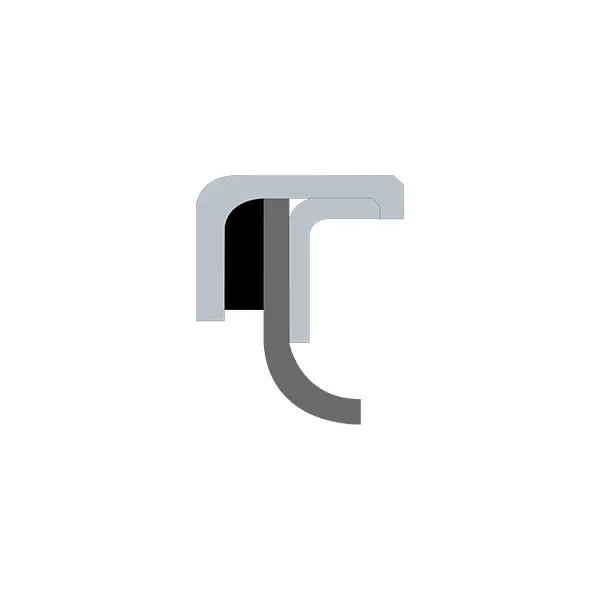

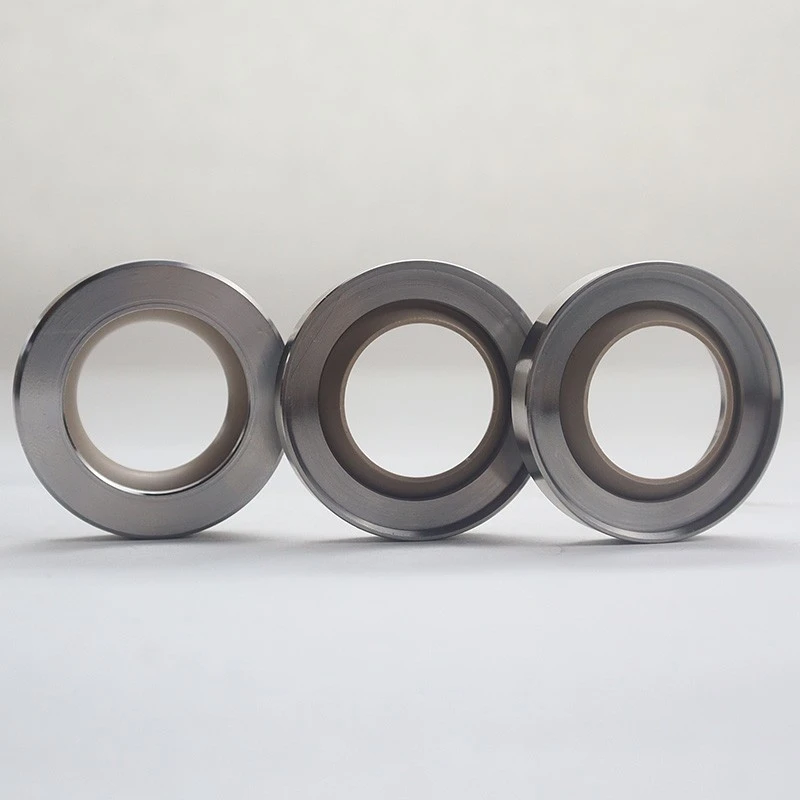

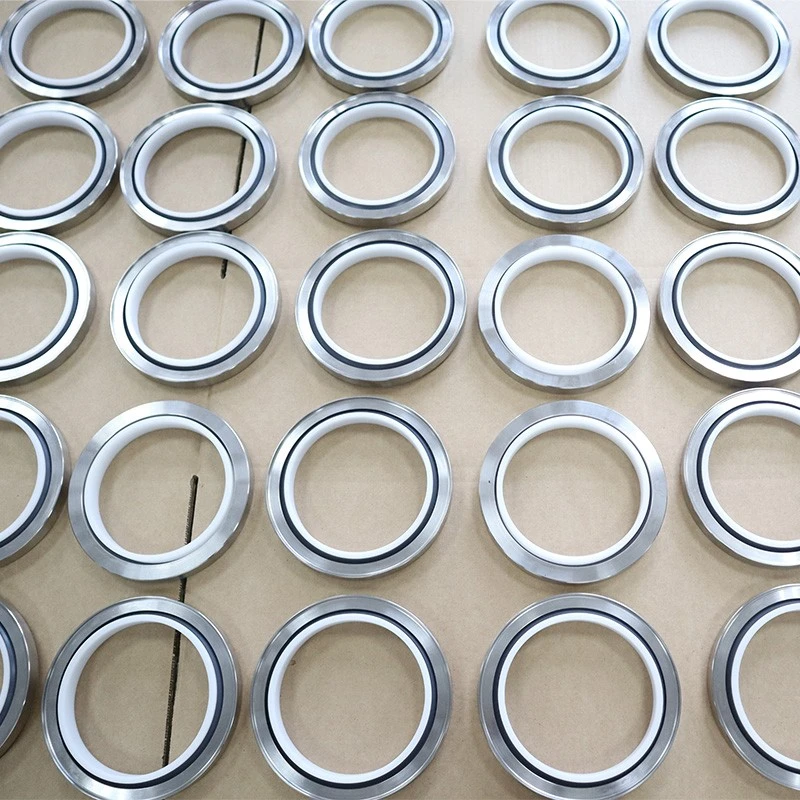

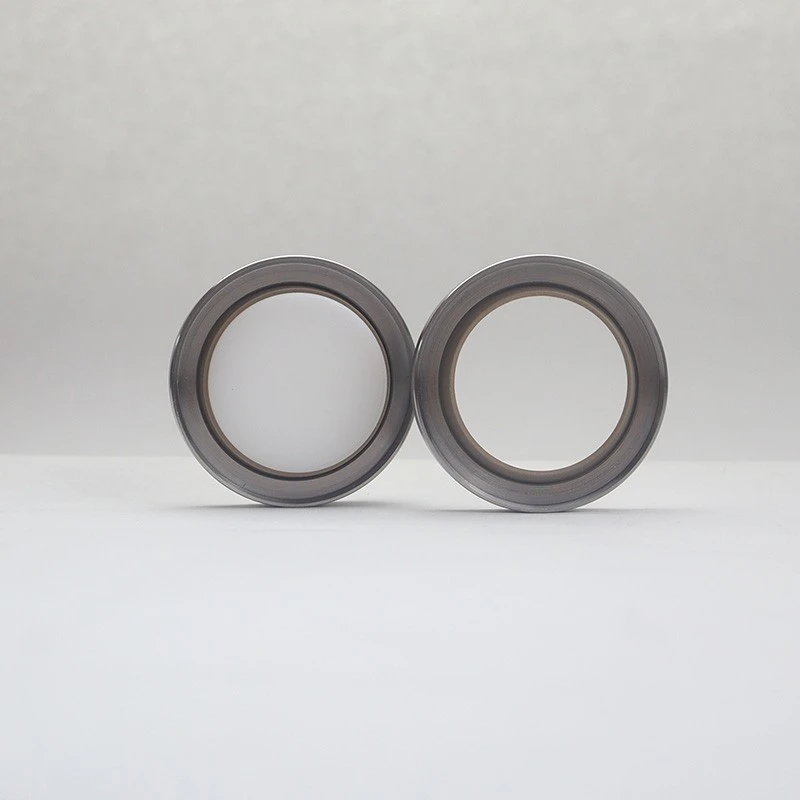

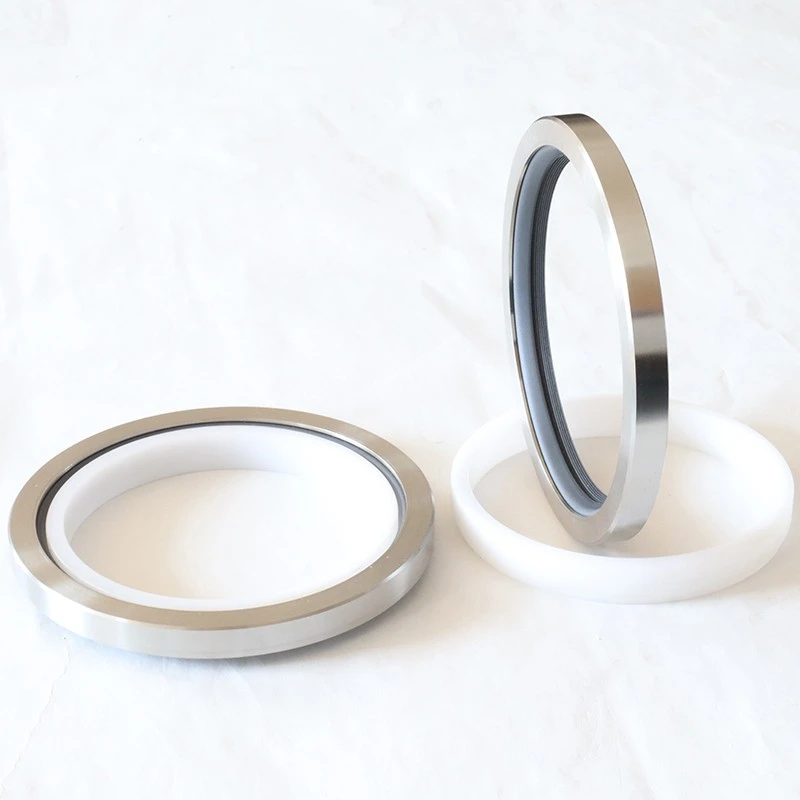

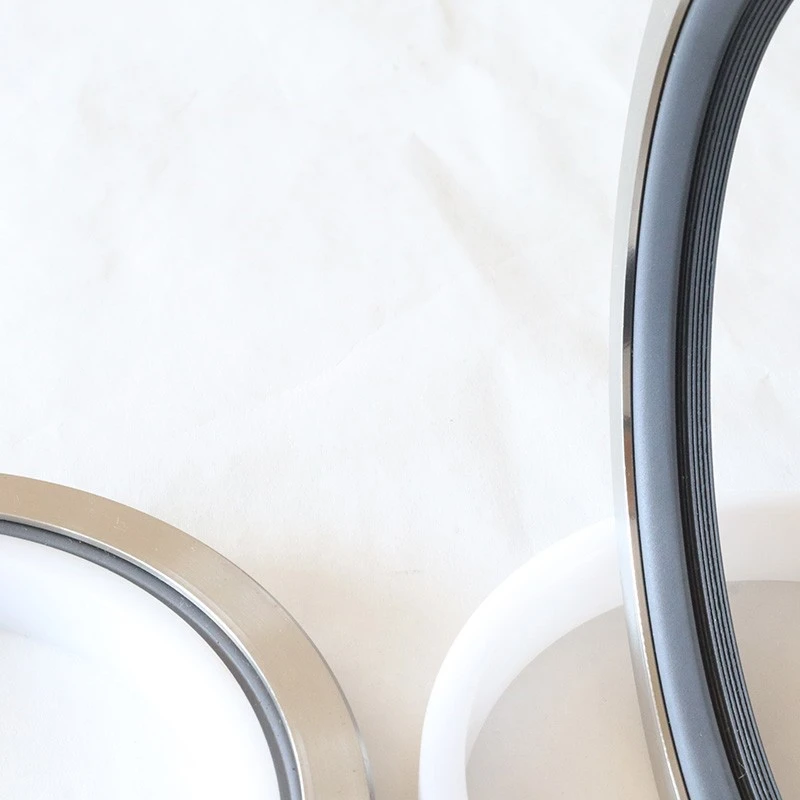

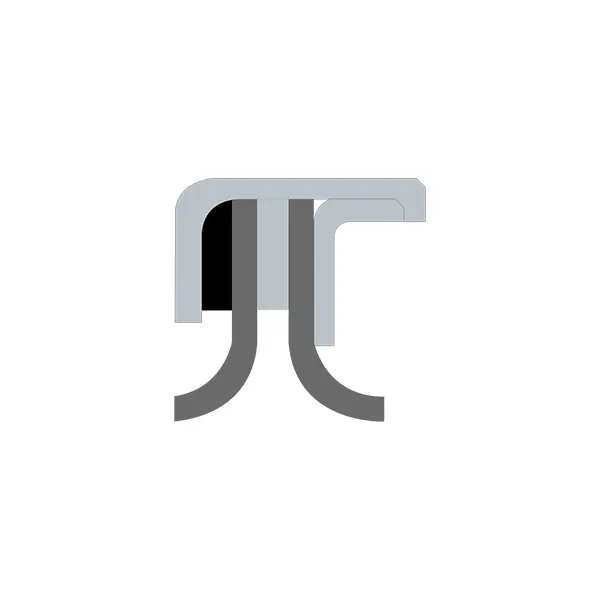

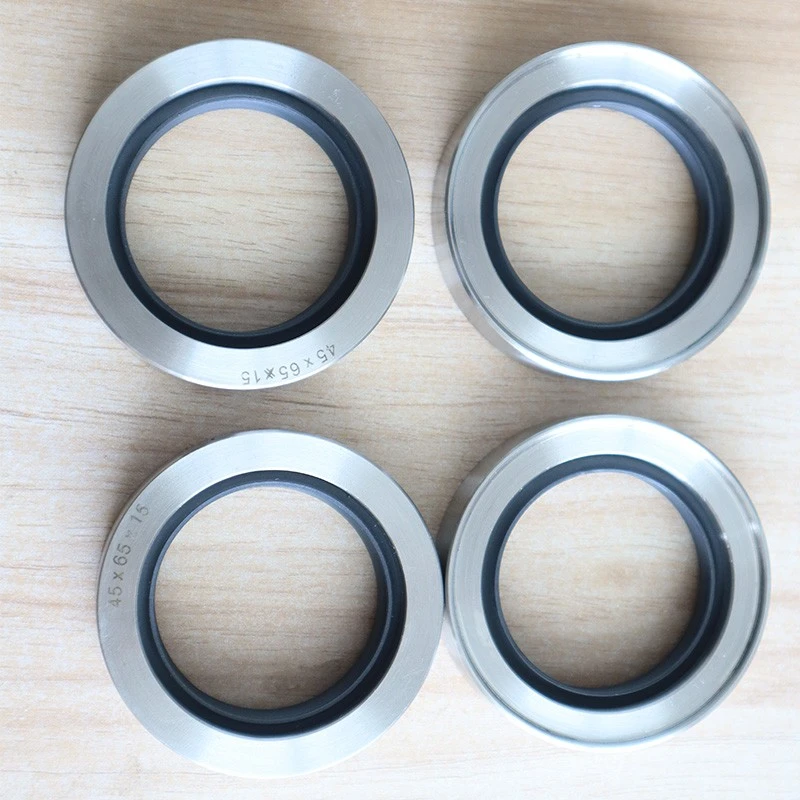

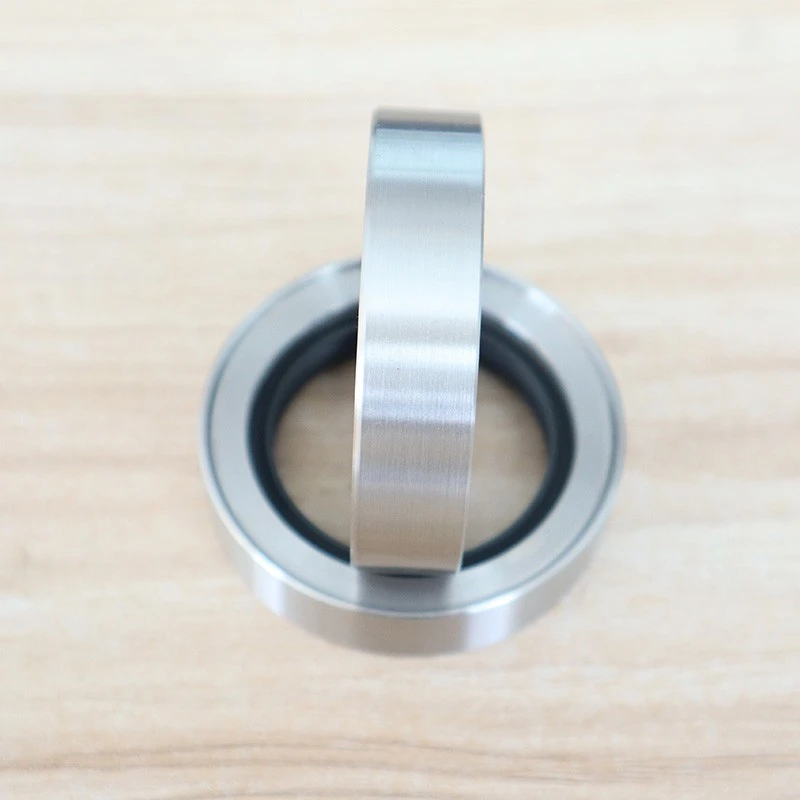

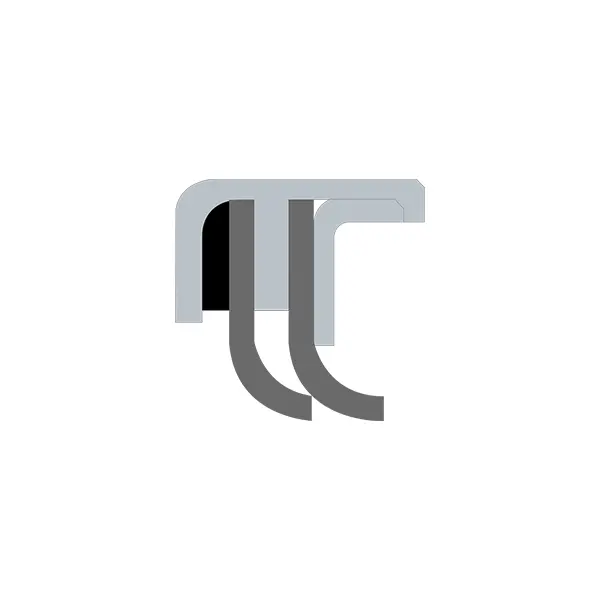

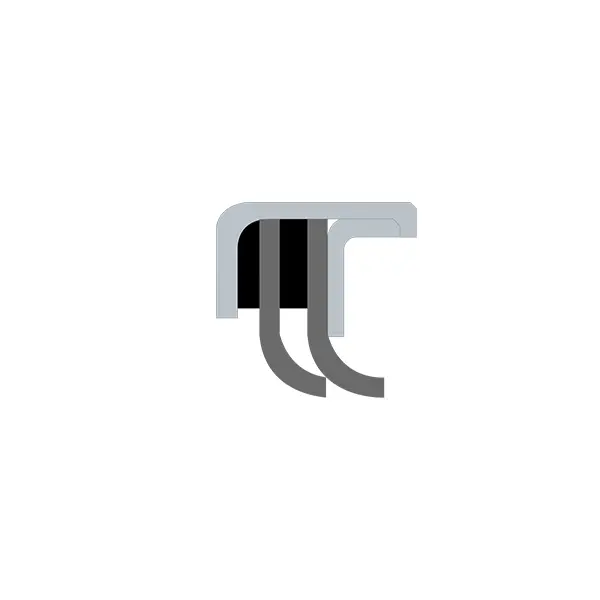

Le joint d'huile d'alimentation PTFE de type RCS est composé d'un cadre métallique, d'une lèvre d'étanchéité PTFE et d'un joint statique interne. Il est divisé en type, type B, type C, type D, etc. RC2057 Le joint d'huile PTFE complet est divisé en un type de type et B, en particulier adapté aux occasions où les joints d'huile traditionnels ne peuvent pas répondre aux exigences. Caractéristiques:
1. Résistance à la corrosion chimique
2. Plage de températures larges
3. Convient à une faible lubrification et à une lubrification sans huile
4. Faible frottement pour atteindre une consommation d'énergie minimale
5. Convient à la vitesse haute ligne
6. Pas de collage, une faible résistance au démarrage après l'arrêt à long terme
7. Convient aux arbres rotatifs qui n'ont pas été durcis (sélection raisonnable de la lèvre PTFE)
8. Convient aux occasions avec une pression plus élevée
Ⅰ. Applications typiques:
Compresseurs rotatifs, compresseurs de vis, transmission / boîtes de vitesses, soufflantes, moteurs, pompes à machines-outils, moteurs hydrauliques, centrifuges, etc.
Ⅱ. Exigences de dureté pour les surfaces d'accouplement
Dureté recommandée: HRC ≥ 58. La dureté requise est liée à de nombreux facteurs. Les arbres en rotation molle sont également applicables dans des situations à basse pression et à basse vitesse. Des plaques de lèvres PTFE6 sont recommandées pour les métaux mous.
Ⅲ. Exigences de qualité pour les surfaces d'accouplement
Ra = 0,2-0,63 a rz = 1-3um rmax = 1-4um
| Forme transversale | Modèle | Pression (MPA) | Température (℃) | Vitesse (MS) | Moyen |
|
RCS-A | 0.5 | -35 ~ + 200 | 40 | Pétrole, gaz, eau, etc. |
|
RCS-B | 2 | -35 ~ + 200 | 20 | Pétrole, gaz, eau, etc. |
|
RCS-C | 1 | -35 ~ + 200 | 20 | Pétrole, gaz, eau, etc. |
|
RCS-D | 2 | -35 ~ + 200 | 20 | Pétrole, gaz, eau, etc. |
|
RC2057-A | 0.5 | -35 ~ + 200 | 30 | Presque tous les médias |
|
RC2057-B | 2 | -35 ~ + 200 | 20 | Presque tous les médias |
Ⅳ. Modèle d'écoulement en spirale de puissance fluide:

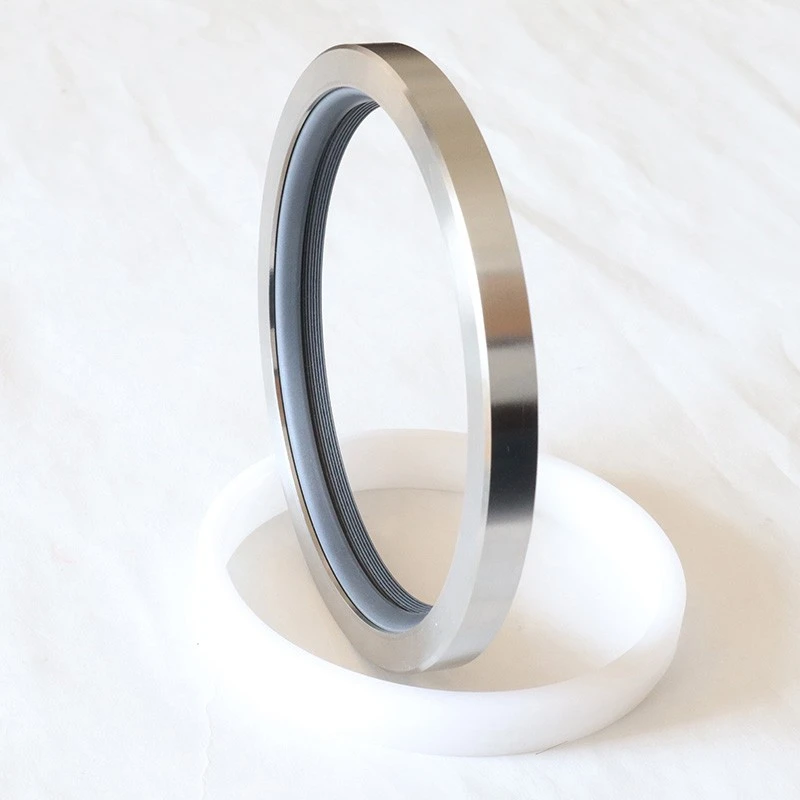

Le type RCS-D adopte une plaque de lèvres avec une structure de motif d'écoulement en spirale pour améliorer la capacité d'étanchéité. L'arbre rotatif ne peut tourner que dans une seule direction.

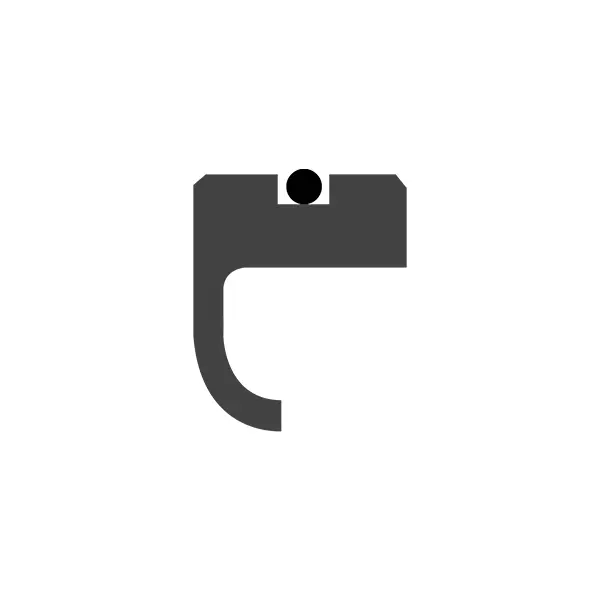

RC20658 Dimensions de l'installation
| Modèle | DF8 | DH9 | L D10 | Smax |
| RC2065A | 400-3000 | D + 16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D + 17,5 | ||
| > 3000 | Veuillez consulter notre entreprise | |||
Longueur de chanfrein
| Plage de diamètre de tige | Longueur de chanfrein e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

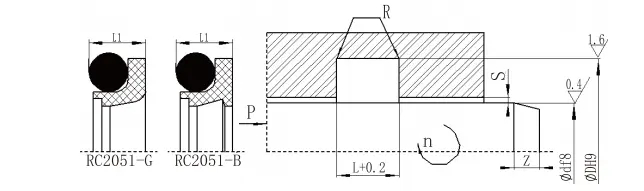

Spécifications et dimensions:
| D F8 Standard RC2051 | D F8 Charge légère RC2051-Q | D F8 Charge forte RC2051-Z | D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | ||
| <10mpa | <20MPA | <40MPA | |||||||||
| - | 5 ~ 15,9 | - | D + 4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D + 6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | D + 8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670,9 | 16 ~ 38,9 | D + 11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107,9 | D + 15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D + 19,4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D + 26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Remarque: 1. Pour le diamètre de l'arbre ≤ 30 mm, il est recommandé d'utiliser une rainure ouverte. Le type de charge léger est plus facile à installer dans une rainure fermée.
2. Il est recommandé que la dureté de surface de l'arbre rotatif soit HRC> 58.

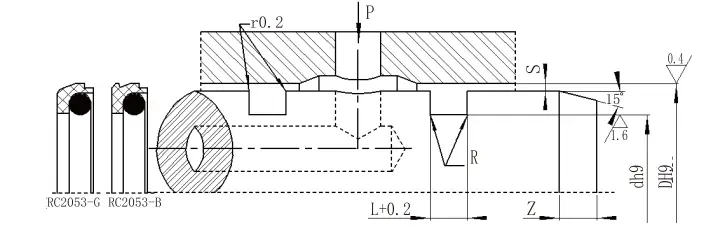

RC2053
| Plage d'ouverture D H9 | Diamètre de rainure D H9 | Largeur de rainure L + 0,2 | Hauteur du sceau L1 | Coins arrondis Rmax | Clairance radiale s | Chanfreiner Zmin | Diamètre de fil toxique d0 | ||
| <10mpa | <20MPA | <40MPA | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-5.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-9.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Remarque: 1. Pour le diamètre de l'arbre ≤ 30 mm, une rainure ouverte est recommandée.
RC2052
| Diamètre de l'arbre D F8 | Diamètre de rainure D H9 | Largeur de rainure L+0.2 | Clairance radiale smax | Coins arrondis Rmax | Chanfreiner Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D + 4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D + 7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D + 11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D + 15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D + 21,0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D + 28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Remarque: 1. Pour le diamètre de l'arbre ≤ 30 mm, une rainure ouverte est recommandée.
2. Pour les pressions> 30 MPa, la zone racinaire du joint utilise la tolérance H8 / F8.
RC2054| Plage d'ouverture D H9 | Diamètre de rainure D H9 | Largeur de rainure L+0.2 | Clairance radiale smax | Coins arrondis Rmax | Chanfreiner Zmin | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-5.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Modèle | Pression (MPA) | Température (℃) | Vitesse de référence (MS) |
Valeur PV de référence MPA.M / S | Médias |
|
RC2051-B | ≤70 (standard) | -35 ~ + 100 (NBR du joint torique correspondant) | <2 | ≤5 | Huile hydraulique, émulsion, eau, gaz, etc. Huile hydraulique, émulsion, eau, gaz, etc. |
| ≤ 30 (vitesse élevée) | -20 ~ + 200 (FKM du joint torique correspondant) | <6 | ||||
|
Rc051-g | ≤70 (standard) | -35 ~ + 100 (NBR du joint torique correspondant) | <2 | ≤5 | Huile hydraulique, émulsion, eau, gaz, etc. Huile hydraulique, émulsion, eau, gaz, etc. |
| ≤ 30 (vitesse élevée) | -20 ~ + 200 (FKM du joint torique correspondant) | <6 | ||||
|
RC2053-B | ≤70 (standard) | -35 ~ + 100 (NBR du joint torique correspondant) | <2 | ≤5 | Huile hydraulique, émulsion, eau, gaz, etc. Huile hydraulique, émulsion, eau, gaz, etc. |
| ≤ 30 (vitesse élevée) | -20 ~ + 200 (FKM du joint torique correspondant) | <6 | ||||
|
RC2053-G | ≤70 (standard) | -35 ~ + 100 (NBR du joint torique correspondant) | <2 | ≤5 | Huile hydraulique, émulsion, eau, gaz, etc. Huile hydraulique, émulsion, eau, gaz, etc. |
| ≤ 30 (vitesse élevée) | -20 ~ + 200 (FKM du joint torique correspondant) | <6 | ||||
|
RC2052 | ≤40 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤2 | ≤2,5 | Huile hydraulique, émulsion, eau, gaz, etc. Huile hydraulique, émulsion, eau, gaz, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | ||||||
|
Rcx17 | ≤20 | -35 ~ + 100 | ≤0,5 | - | Huile hydraulique, émulsion, eau, gaz, etc. |
|
RC2054 | ≤40 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤2 | - | Huile hydraulique, émulsion, eau, gaz, etc. Huile hydraulique, émulsion, eau, gaz, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | ||||||
|
Rcx18 | ≤20 | -35 ~ + 100 | ≤0,5 | - | Huile hydraulique, émulsion, eau, gaz, etc. |
|
RDI | <36 | -35 ~ + 100 | <0,5 | - | Huile hydraulique, émulsion, eau, gaz, etc. |
|
ARRM | <36 | -35 ~ + 100 | <0,5 | - | Huile hydraulique, émulsion, eau, gaz, etc. |
|
RCS-A | 0.5 | -35 ~ + 200 | 40 | ≤6 | Pétrole, eau, gaz, etc. |
|
RCS-B | 2 | -35 ~ + 200 | 20 | ≤1 | Pétrole, eau, gaz, etc. |
|
RCS-C | 1 | -35 ~ + 200 | 20 | ≤6 | Pétrole, eau, gaz, etc. |
|
RCS-D | 2 | -35 ~ + 100 | 20 | ≤6 | Pétrole, eau, gaz, etc. |
|
RC2057-A | 0.5 | -35 ~ + 200 | 30 | ≤6 | Presque tous les médias |
|
RC2057-B | 2 | -35 ~ + 200 | 20 | ≤6 | Presque tous les médias |
|
RC2065 | 1 | -35 ~ + 200 | 6 | ≤1 | Huile hydraulique, émulsion, eau, graisse, etc. |
