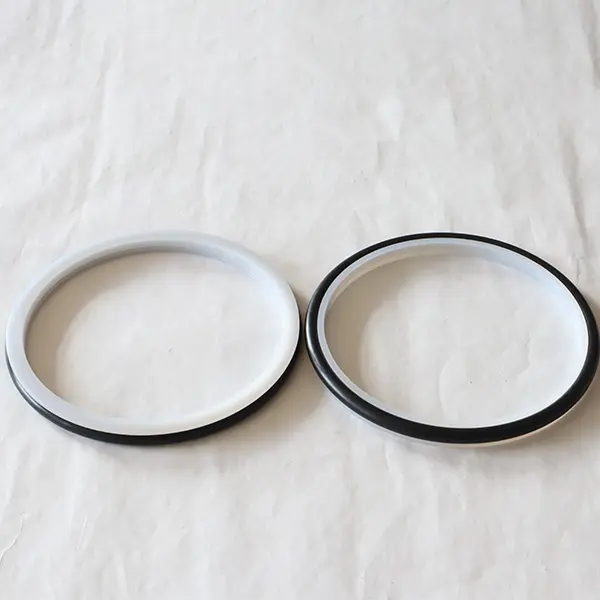

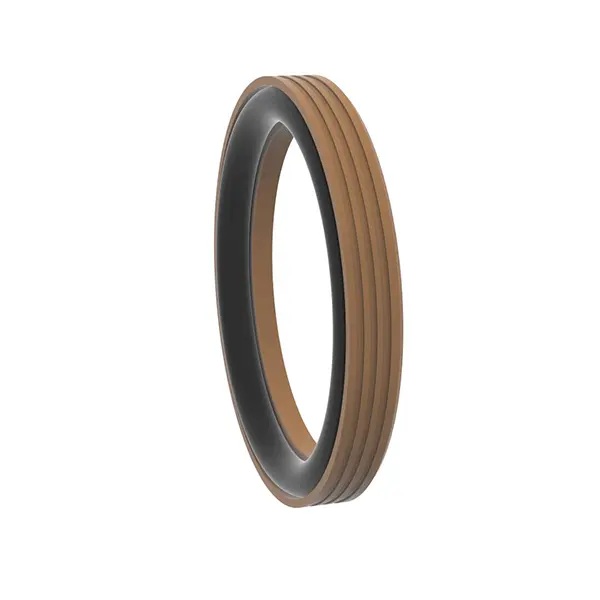

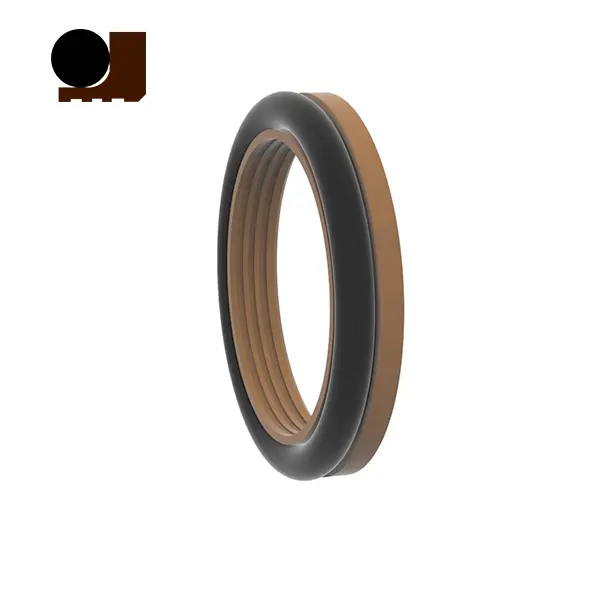

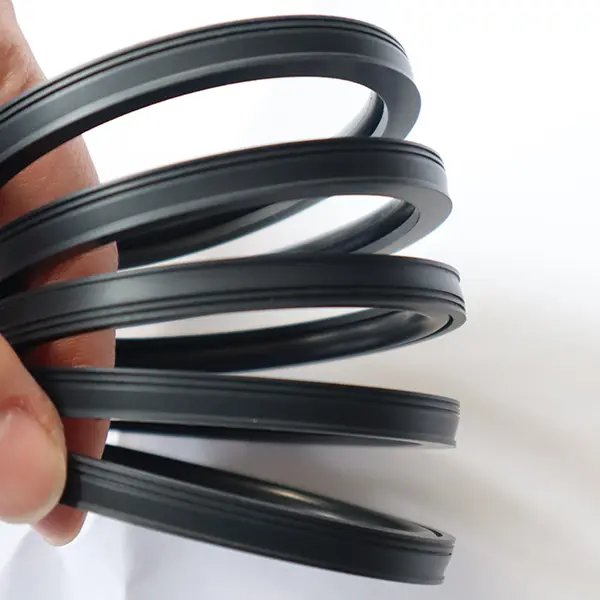

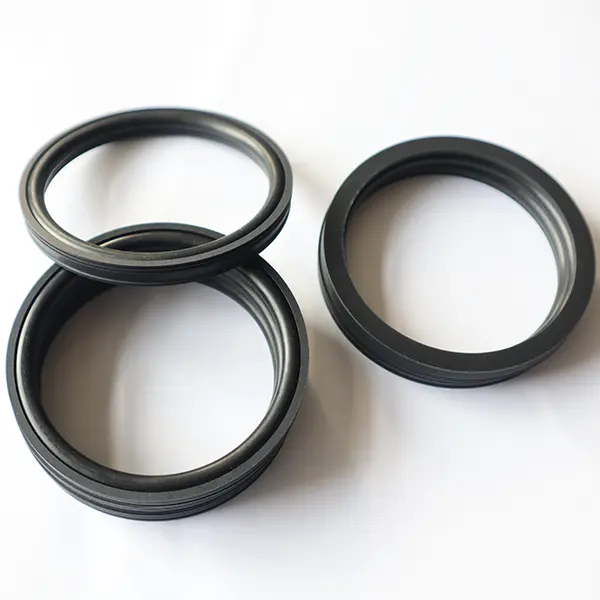

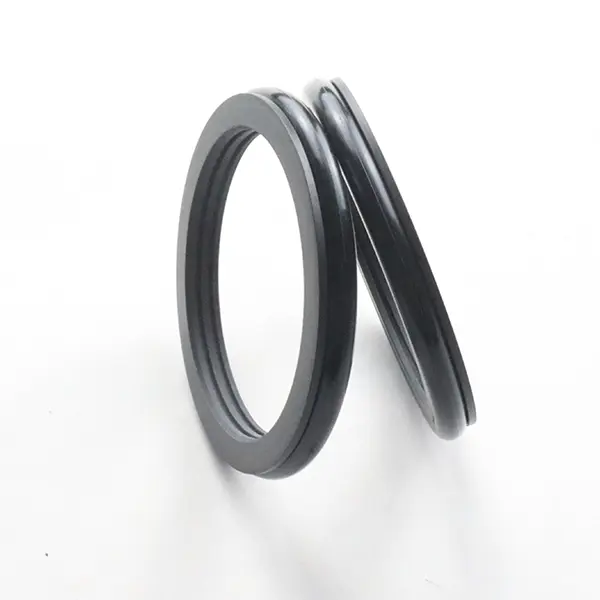

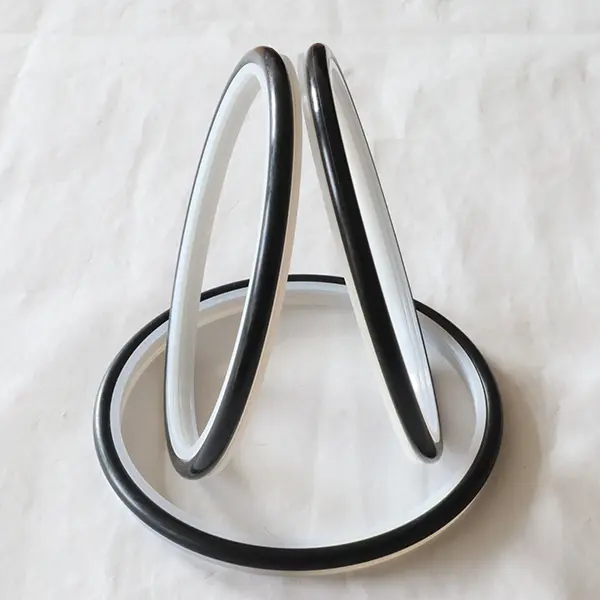

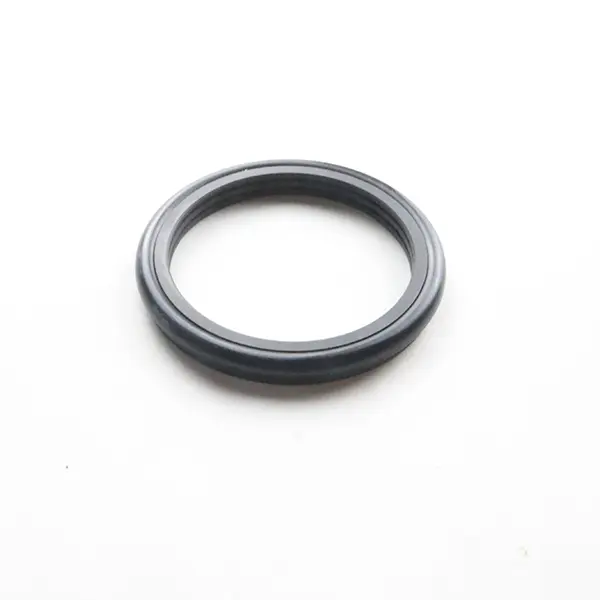

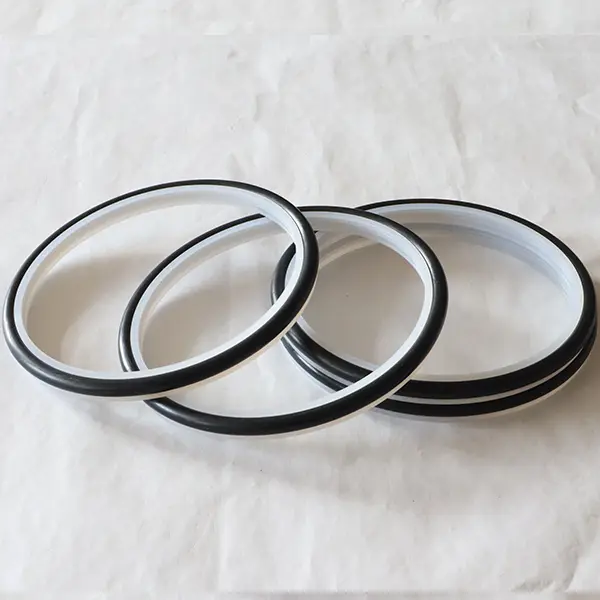

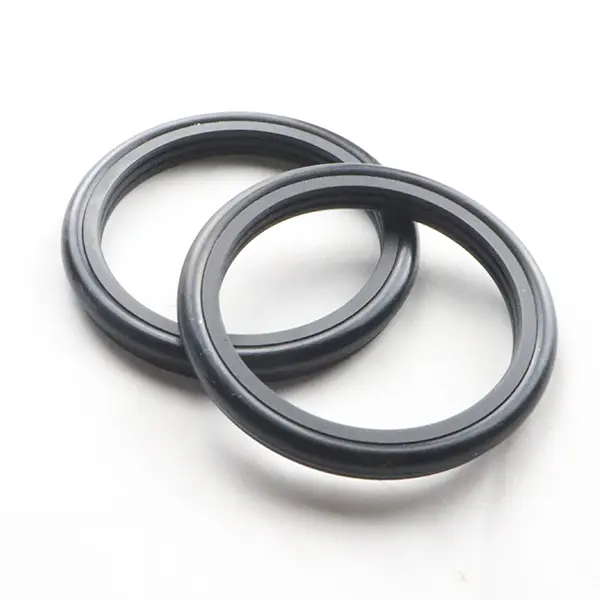

Les joints rotatifs de Ruichen Seal pour suspension de ciment sont fabriqués à des anneaux de joint à dentés en plastique à haute performance et à des anneaux en caoutchouc en forme de O. Ils conviennent aux conditions de travail difficiles telles que les pompes aux pistons, les pompes à boue, les exercices à vis, les plates-formes de forage, les équipements d'exploration d'huile et les usines de mélange en béton. Ils sont divisés en deux modèles: RC2061 et RC2062.
RC2061 et RC2062 conviennent à la scellage unidirectionnel des mouvements alternatifs hydrauliques et rotatifs. Ils ont les caractéristiques d'une longue durée de vie, d'une faible frottement, d'un bon scellement, d'un petit espace structurel et d'une installation, d'une utilisation et d'une maintenance faciles. La conception spéciale de l'optimisation des lèvres et de l'épaisseur d'étanchéité a un bon effet d'étanchéité même dans les milieux malins tels que le suspension de ciment. Lorsqu'elles sont utilisées pour sceller les milieux de suspension, nous recommandons la lubrification de graisse entre deux (ou plus) joints.
Caractéristiques et applications du produit:
Caractéristiques du produit:
Longue durée: combinaison de plastiques d'ingénierie à haute fonction et de caoutchouc, forte durabilité.
Faible frottement: la conception optimisée réduit la résistance à la course et améliore l'efficacité.
Excellent scellage: conception spéciale des lèvres d'étanchéité, adaptée aux milieux malins tels que la suspension de ciment.
Structure compacte: conception de petits espaces, installation et maintenance faciles.
Applicable aux conditions de travail sévères: conçu pour des supports tels que la boue et le suspension de ciment, avec des performances stables.
Scénarios d'application:
Équipement d'exploration d'huile tels que les pompes aux pistons, les pompes à boue, les exercices à vis, les plates-formes de forage, etc.
Machines de construction et équipements tels que les stations de mélange en béton.
Autres joints alternatifs hydrauliques et rotatifs qui nécessitent une résistance à l'usure et une résistance aux milieux malins.
Avantages techniques:
Conception spéciale des lèvres et de l'épaisseur pour s'adapter aux conditions de travail extrêmes.
Installation facile, coût à faible entretien et durée de vie longue.
Applicable aux environnements sévères avec une usure élevée et une pollution élevée.
Suggestions d'utilisation:
Lorsqu'il est utilisé pour les milieux de boue, il est recommandé de graisser et de lubrifier entre deux (ou plus) de joints pour prolonger la durée de vie du joint.

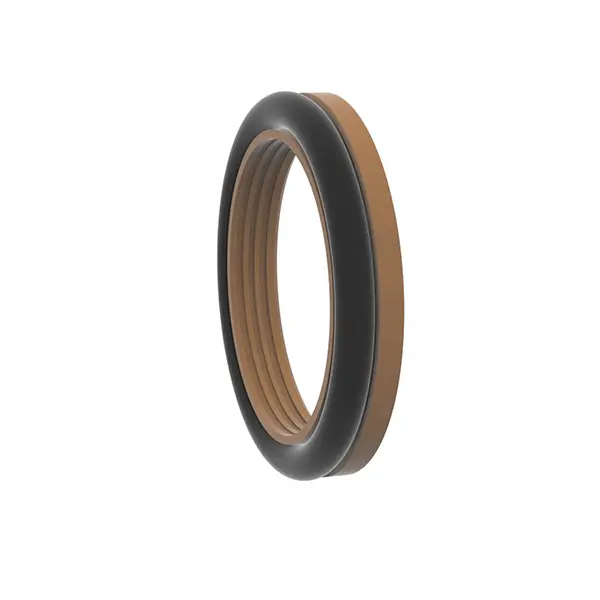

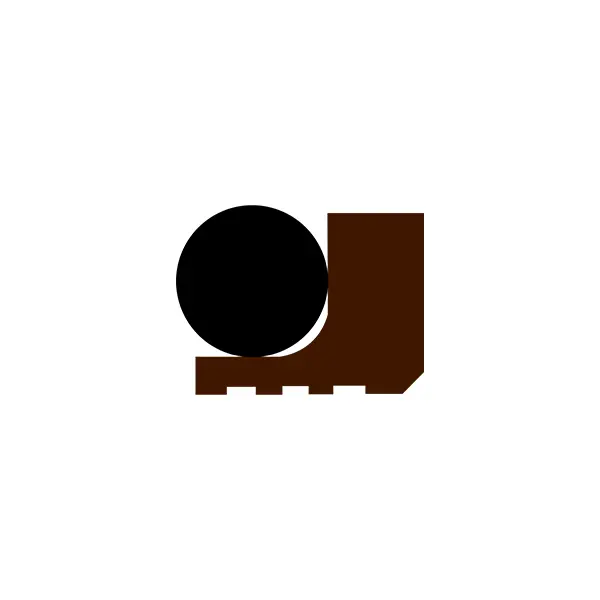

RC2061
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| Pression (MPA) | Température (℃) | Vitesse (MS) | Moyen | |
| Mouvement alternatif | Mouvement de rotation | |||
| ≤100 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | ≤2 | Huile hydraulique, émulsion, eau, boue, pétrole brut, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | ||||
Sélection des matériaux
1. Les matériaux de joint torique correspondant peuvent être sélectionnés: caoutchouc de nitrile R01 (NBR), R02 Fluororubber (FKM), etc.
2.
Exemple de commande
Modèle de commande RC2061-80 * 91.7 * 7.6-PFFE4-R01 Diamètre de l'arbre modèle * Diamètre de rainure * Code de largeur de rainure

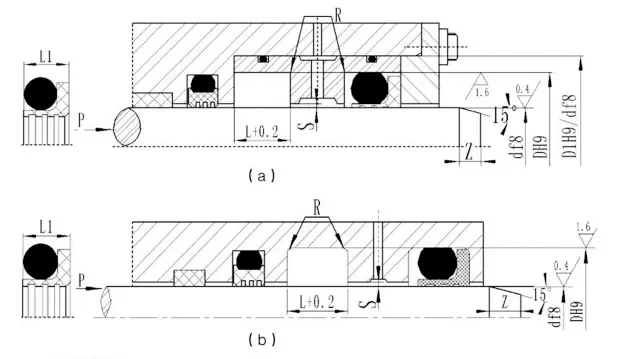

Spécifications (toute taille dans la plage de paramètres est disponible)
| Diamètre de l'arbre Standard D F8 RC2061 | Diamètre de l'arbre Type lourd D F8 RC2061-Z | Diamètre de rainure D H9 | Largeur de rainure L+0.2 | Largeur du joint L1 | Coins ronds Rmax | Déclaration radiale SMAX | Chanfreiner Zmin | Diamètre de fil toxique | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 5 ~ 15,9 | - | D + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D + 11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | D + 15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D + 19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Remarque: 1. Pour le diamètre de l'arbre ≤ 30 mm, une rainure ouverte est recommandée.
2. Pour le joint rotatif, la dureté de surface de l'arbre rotatif est recommandé d'être HRC ≥58.
3. Pour une pression supérieure à 30 MPA, H8 / F8 est recommandée pour l'espace d'extrusion.

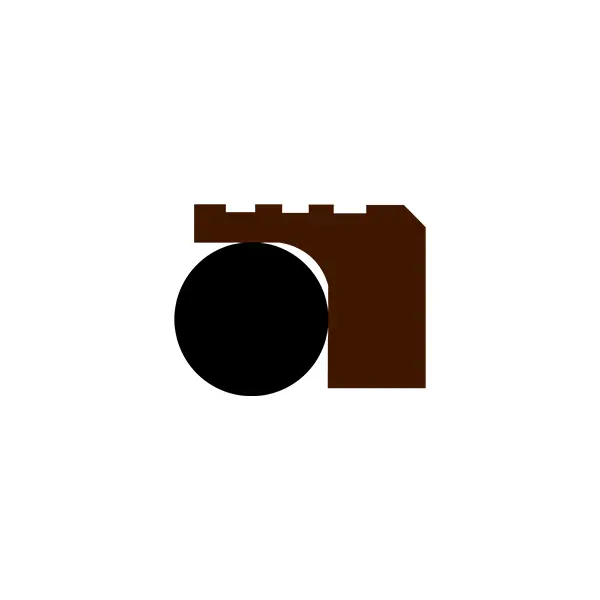

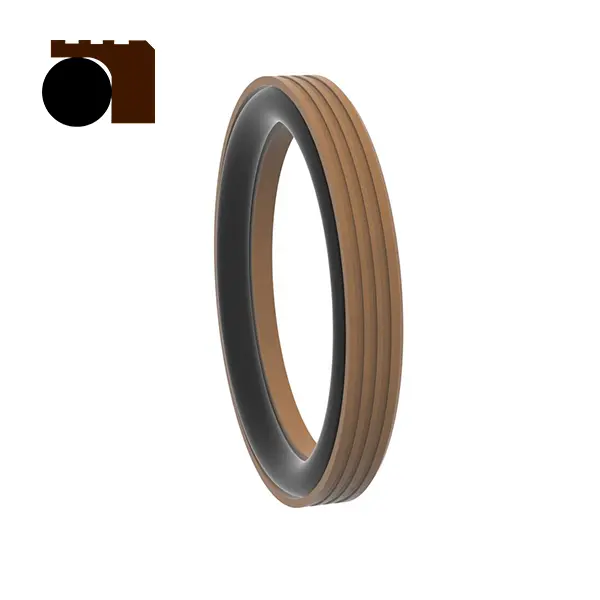

RC2062 Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| Pression (MPA) | Température (℃) | Vitesse (MS) | Moyen | |
| Mouvement alternatif | Mouvement de rotation | |||
| ≤100 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | ≤2 | Huile hydraulique, émulsion, eau, boue, pétrole brut, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | ||||
Sélection des matériaux
1. Les matériaux de joint torique correspondant peuvent être sélectionnés: caoutchouc de nitrile R01 (NBR), R02 Fluororubber (FKM), etc.
2.
Exemple de commande
Modèle de commande RC2062-80 * 68.3 * 7.6-PFFE4-R01 Modèle-Cylindre Diamètre * Diamètre Groove * Code de largeur de rainure

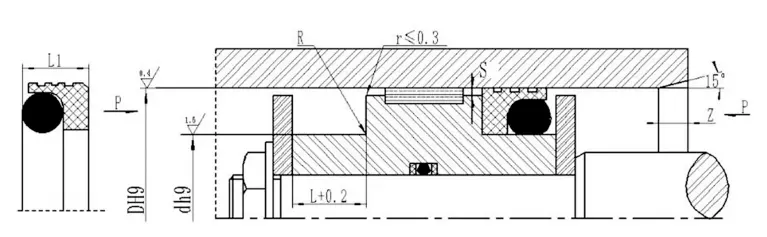

Spécifications (toute taille dans la plage de paramètres est disponible)
| Plage d'ouverture Type standard D H9 RC2062 | Plage d'ouverture Type lourd D H9 RC2062-Z | Diamètre de rainure D H9 | Largeur de rainure L+0.2 | Largeur du joint L1 | Coins ronds rmax | Clairance radiale smax | Chanfreiner Zmin | Diamètre de fil toxique | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-5.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-9.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Remarque: 1. Pour le diamètre du cylindre ≤ 30 mm, il est recommandé d'utiliser une rainure ouverte.
2. Pour une pression supérieure à 30 MPA, il est recommandé d'utiliser H8 / F8 pour l'espace d'extrusion.
