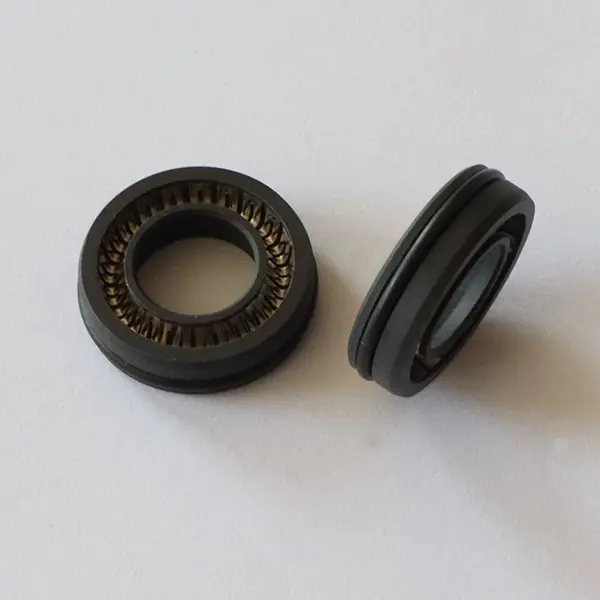

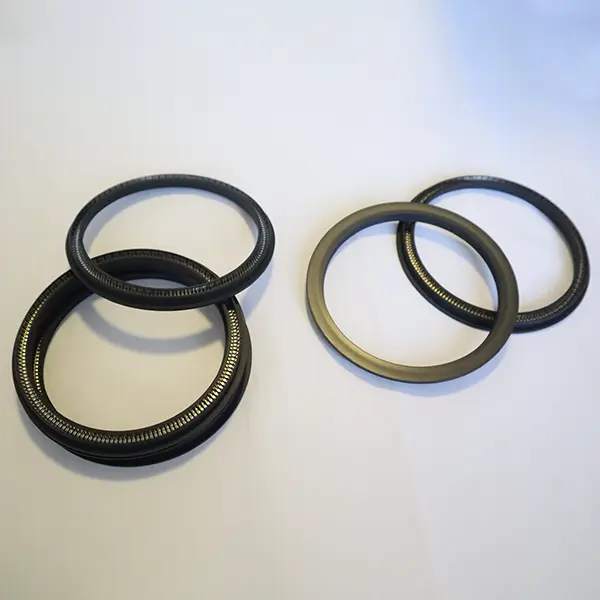

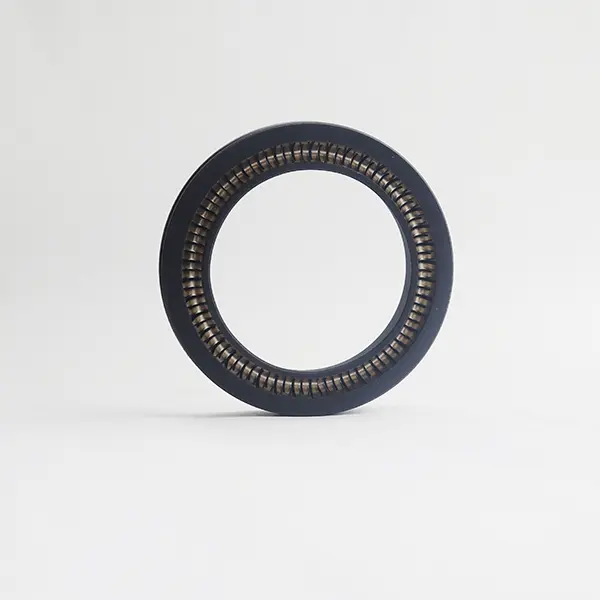

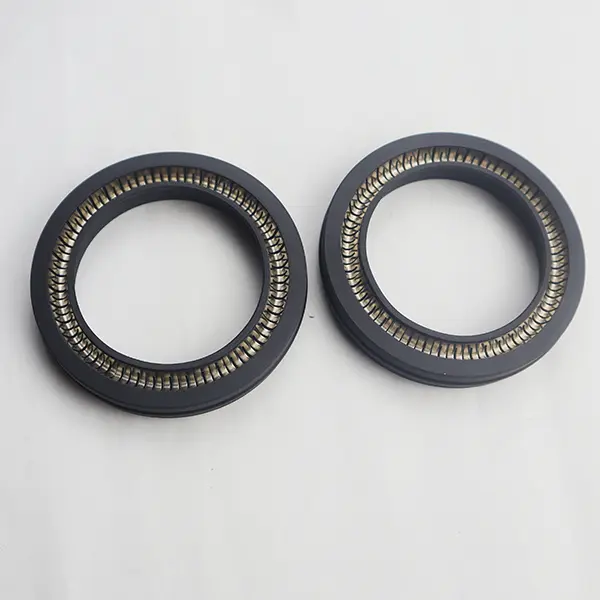

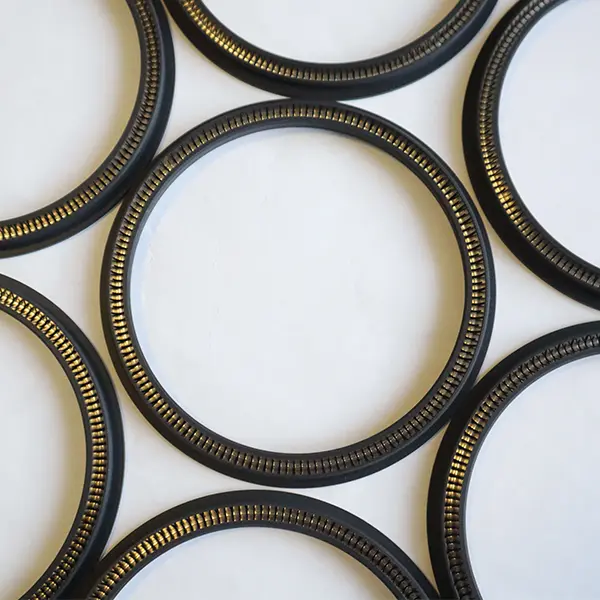

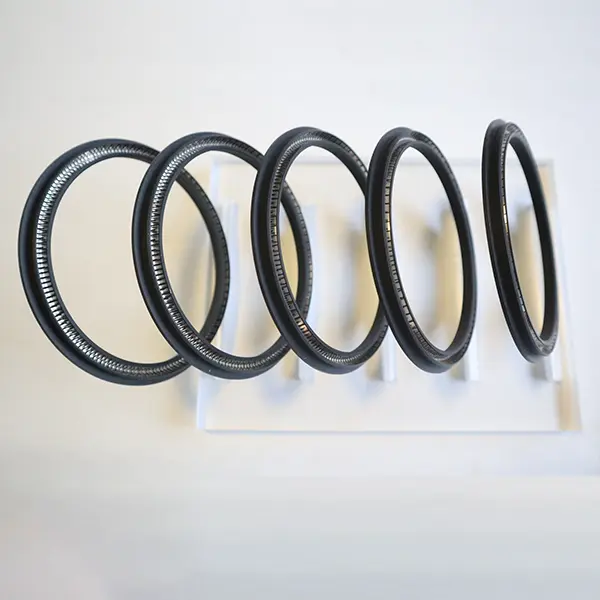

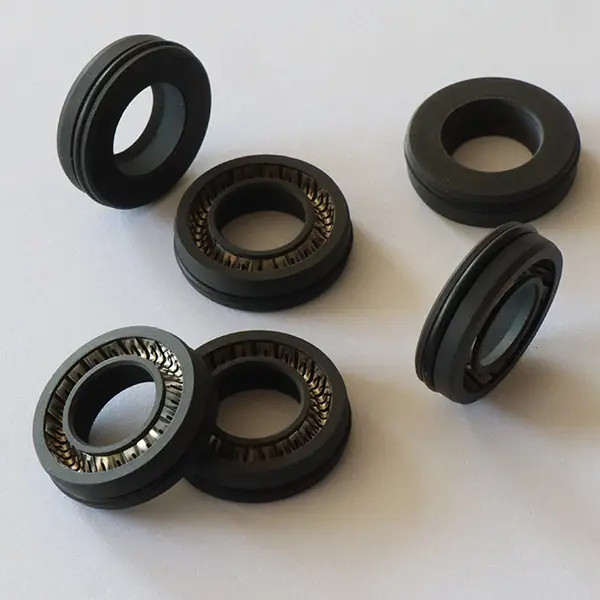

Parmi les joints de printemps rotatifs, il existe principalement deux types: RC2055 et RC2056. Ruichen Seals étudie le développement et la fabrication de produits de phoque depuis de nombreuses années. Selon différentes situations et différents besoins, il a perfectionné des conceptions plus détaillées.

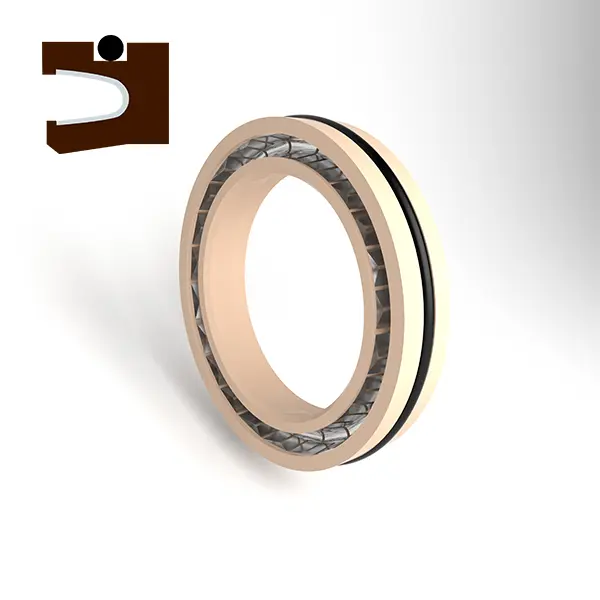

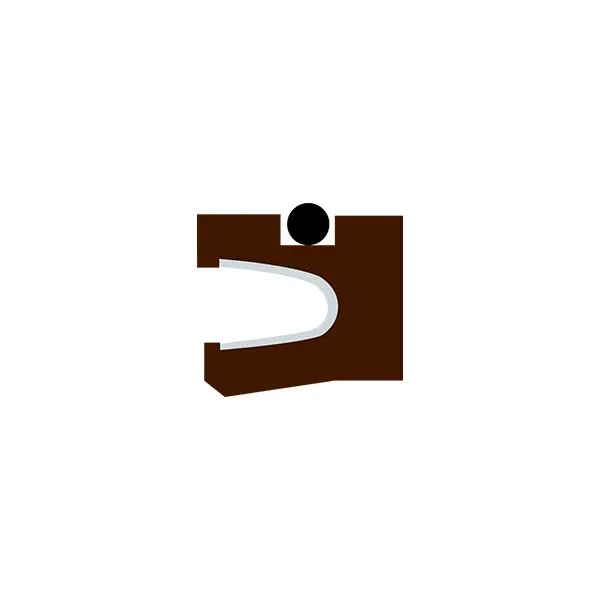

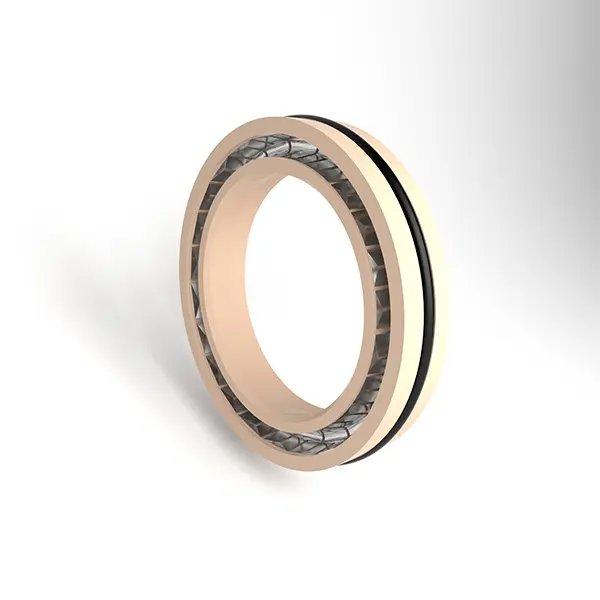

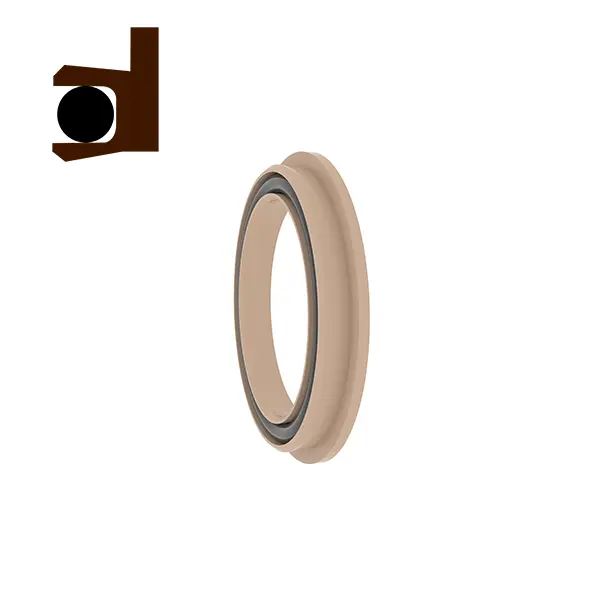

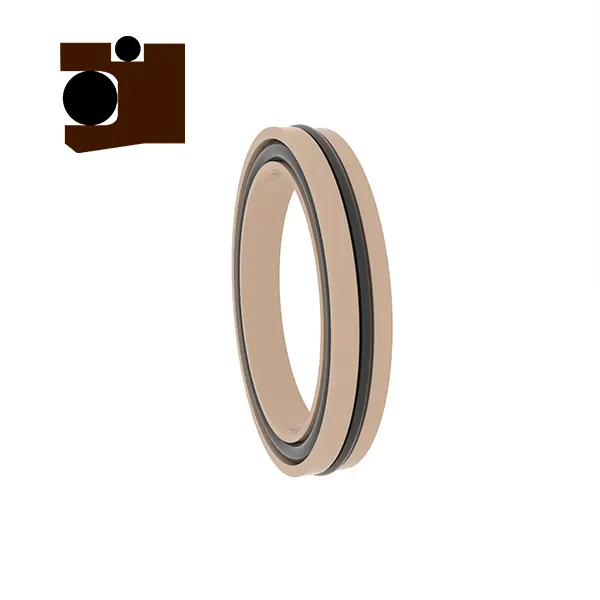

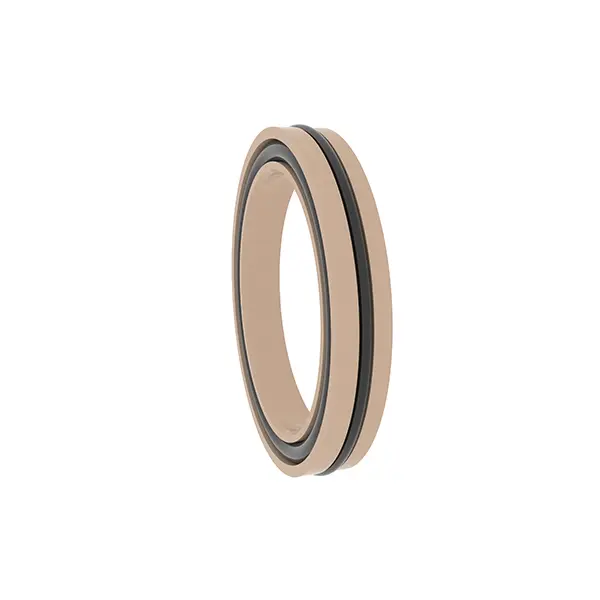

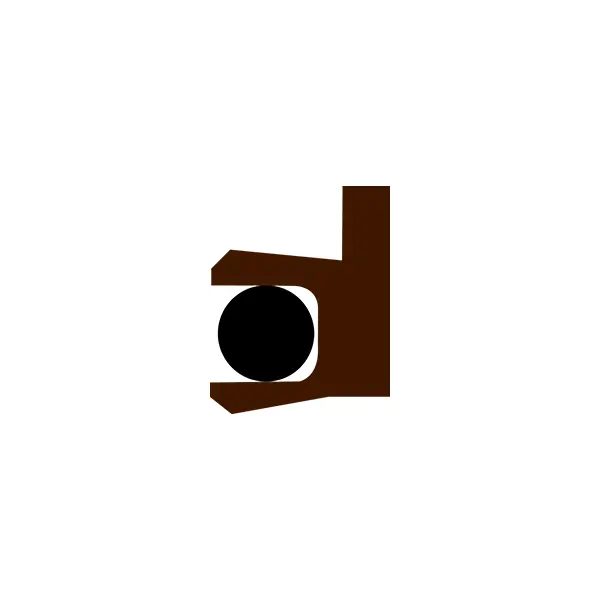

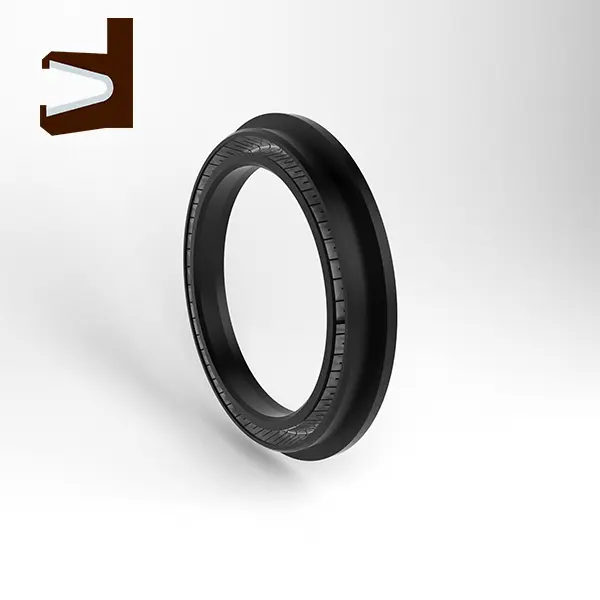

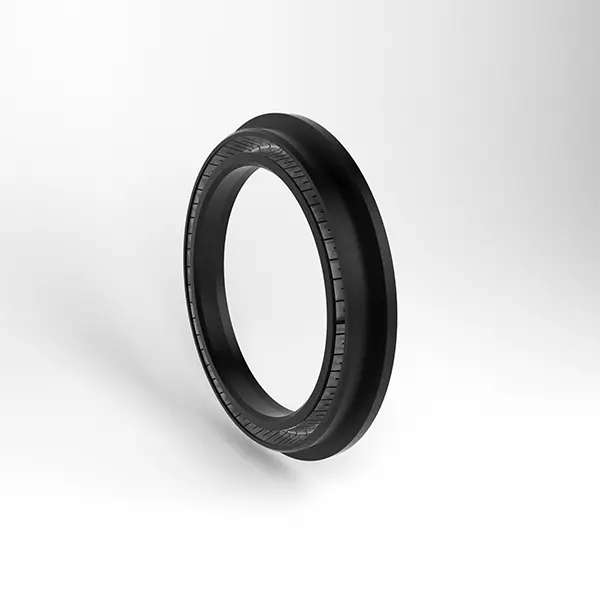

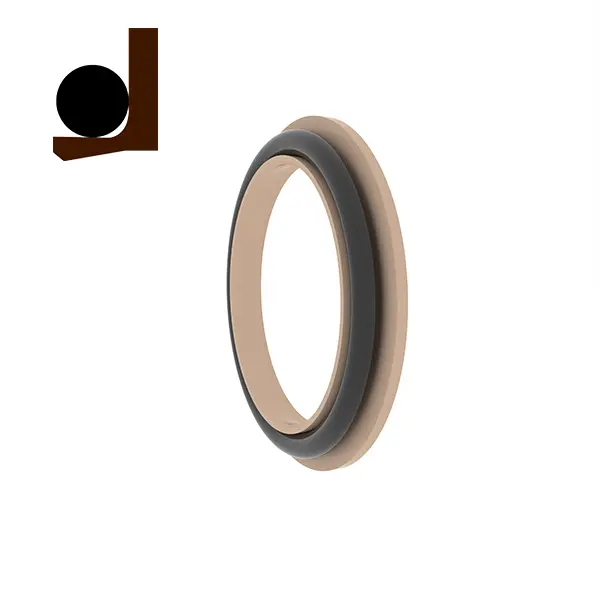

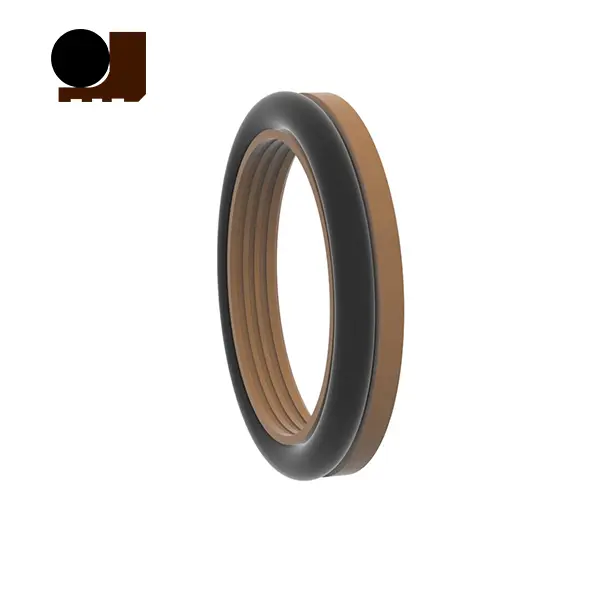

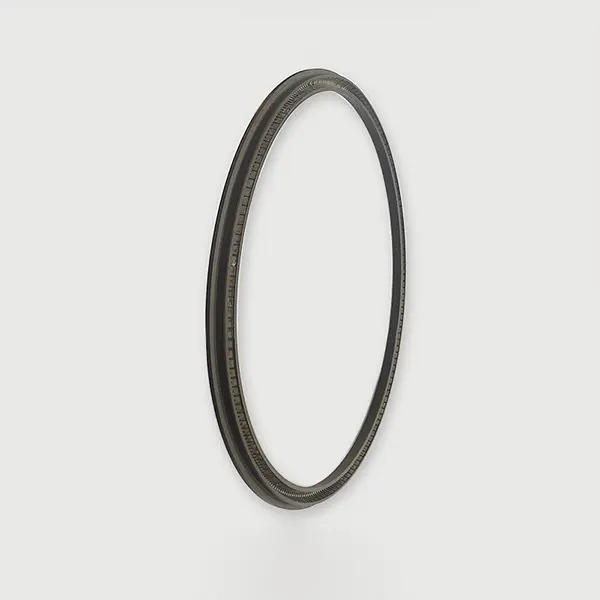

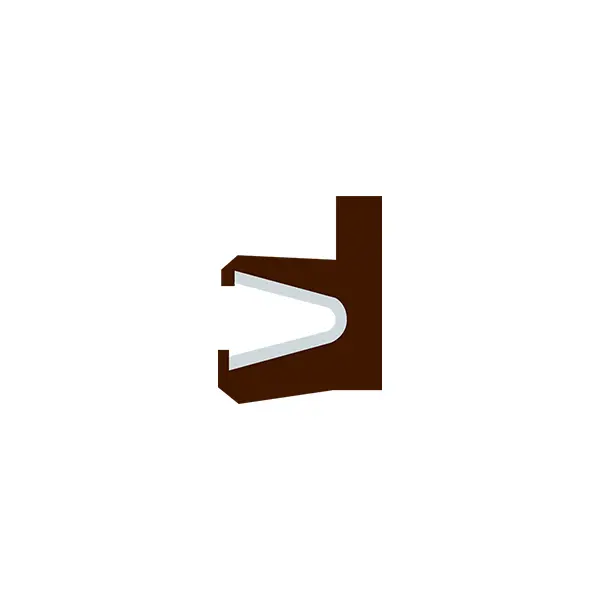

Le RC2055 est un joint rotatif Pan-Plug, RC2055-B est un joint à dents rotatif et RC2055-C est un joint combiné en forme de R rotatif. Les rainures des trois sont interchangeables. Ce sont des joints à haute fonction avec une pression unidirectionnelle appliquée aux arbres rotatifs. Parmi eux, le joint de plag rotatif RC2055 est composé de ressorts en acier inoxydable et de plastiques à haute fonction. Lorsque vous utilisez RC2055-B et RC2055-C, il est nécessaire de sélectionner raisonnablement les matériaux élastomères correspondants.

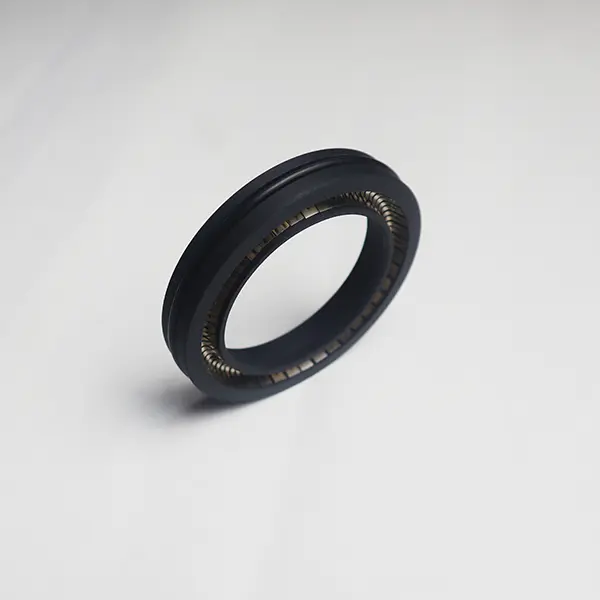

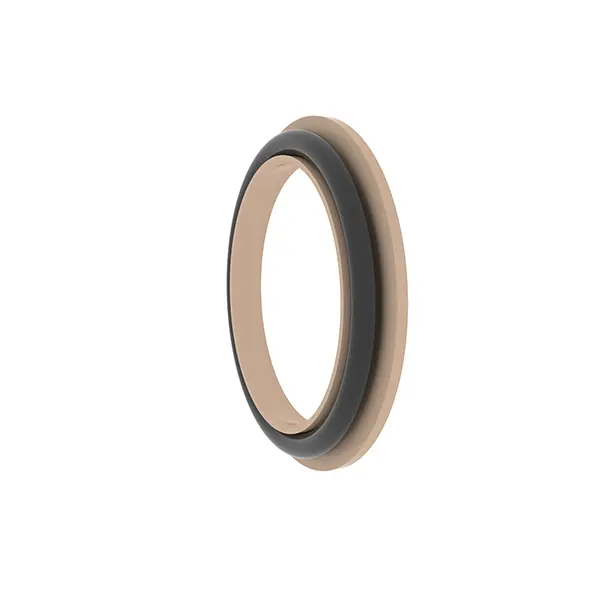

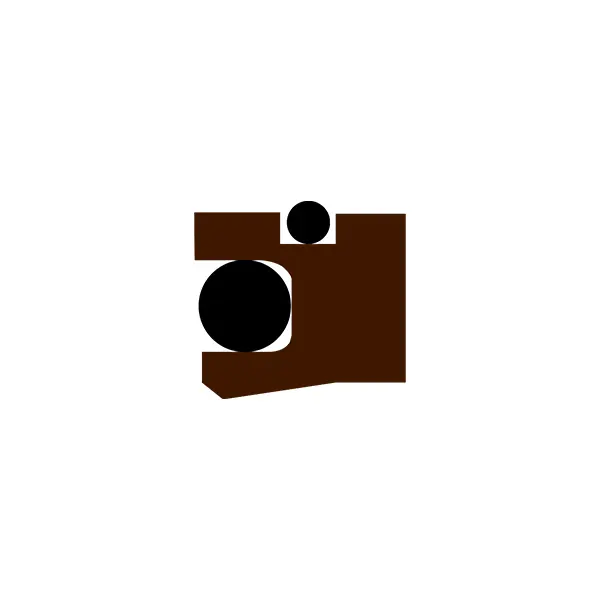

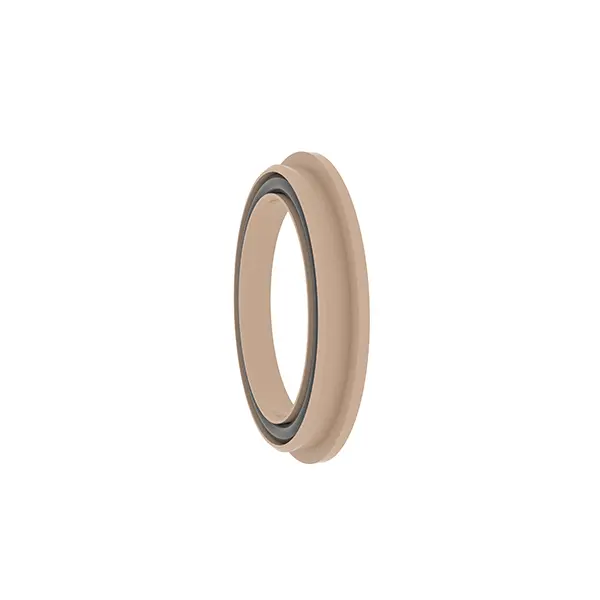

Le RC2056 est un joint rotatif Pan-Plug, et RC2056-B est un joint de combinaison en forme de Y rotatif. Les rainures peuvent également être échangées. Il convient également à une utilisation dans les arbres rotatifs. Parmi eux, le joint de plag rotatif RC2056 est composé de ressorts en acier inoxydable et de plastiques à haute fonction. Lorsque vous utilisez RC2056-B et, il est nécessaire de sélectionner raisonnablement les matériaux élastomères correspondants.
Caractéristiques et applications du produit:
Caractéristiques du produit:
Haute performance: les ressorts en acier inoxydable et les plastiques à haute fonction sont combinés pour assurer d'excellentes performances d'étanchéité et durabilité.
Interchangeabilité: La conception de la rainure des produits de la série est la même, ce qui permet l'interchangeabilité et l'adaptation flexible à différentes conditions de travail.
Largement applicable: Convient à la scellage à la pression à sens unique des arbres rotatifs pour répondre à divers besoins industriels.
Élastomères en option: RC2055-B, RC2055-C et RC2056-B prennent en charge la sélection des matériaux élastomères correspondants en fonction des conditions de travail pour améliorer l'adaptabilité.
Scénarios d'application:
L'étanchéité à la pression unidirectionnelle des arbres rotatifs convient aux équipements industriels, aux machines d'ingénierie, aux systèmes hydrauliques, etc.
Des occasions où une étanchéité à haute fonction est nécessaire, comme la pétrochimie, l'équipement énergétique, les machines lourdes, etc.
Avantages techniques:
Les ressorts en acier inoxydable fournissent une force radiale stable pour assurer l'effet d'étanchéité à long terme.
La combinaison de plastiques à haute fonction et de matériaux élastomères convient aux conditions de travail à haute pression et à grande vitesse.
La conception interchangeable de rainure simplifie l'installation et la maintenance et réduit le coût d'utilisation.
Suggestions d'utilisation:
Sélectionnez le modèle de joint et le matériau élastomère approprié en fonction des conditions de travail spécifiques.
Assurez-vous que la rainure est propre pendant l'installation pour éviter d'endommager le joint.

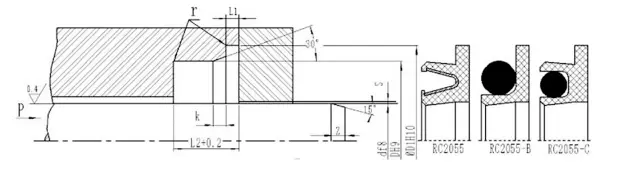

RC2055
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| Pression (MPA) | Température (℃) | Vitesse (MS) | Moyen | |||
| ≤35 | RC2055 | RC2055-B / C | RC2055 | RC2055-B | RC2055-C | Presque tous les milieux liquides et gaziers |
| -200 ~ + 250 | -35 ~ + 250 | <2m / s | <6m / s | <2m / s | ||
Sélection des matériaux
1. Les matériaux de joint torique correspondant peuvent être sélectionnés: Ro1 Nitrile Rubber (NBR), Ro2 Fluororubber (FKM), etc.
2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc.
3. Printemps en acier inoxydable: ressort en V.
Exemple de commande
RC2055- 40-PFFE4 + V DIAMETER DE L'ARBRE 40, le matériau de l'anneau d'étanchéité est PTFE4, le ressort en acier inoxydable est le ressort en V
RC2055-B-40-PTFE4 + R02 Le diamètre de l'arbre est de 40, le matériau de l'anneau d'étanché
RC2055-C-40-PTFE4 + R02 Le diamètre de l'arbre est de 40 ans, le matériau de l'anneau d'étanché
Tableau des paramètres de spécification (toutes les spécifications dans la plage de paramètres sont disponibles)
| Plage de diamètre de tige D F8 | Diamètre de rainure DH9 | Diamètre de rainure D1H10 | Profondeur de bord L1 | Largeur de rainure L | Chanfrein d'importation k | Dégagement radial S max | Longueur de chanfrein | r max | |
| 10MPA | 20 MPA | ||||||||
| 5 ~ 19,9 | d + 5 | D + 9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39.9 | D + 7 | D + 12,5 | 1.35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D + 10.5 | D + 17,5 | 1.8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D + 14 | D + 22 | 2,8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Remarque: Il est recommandé que la dureté de surface de l'arbre rotatif soit HRC ≥ 58.

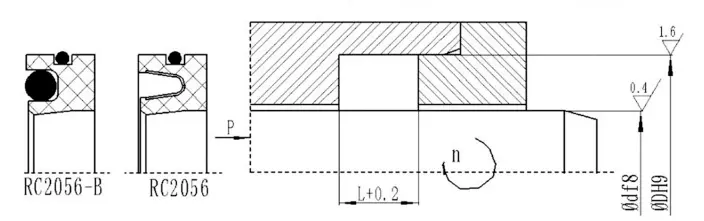

RC2056
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
| Pression (MPA) | Température (℃) | Vitesse (MS) | Moyen | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Presque tous les milieux liquides et gaziers |
| -200 ~ + 250 | -35 ~ + 250 | <14m / s | <6m / s | ||
Sélection des matériaux
1. Les matériaux de joint torique correspondant peuvent être sélectionnés: Ro1 Nitrile Rubber (NBR), Ro2 Fluororubber (FKM), etc.
2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, etc. 3. Printemps en acier inoxydable: ressort en V.
Exemple de commande
RC2056-40 * 62 * 8-PTFE4 + V D * D * L, Le matériau de l'anneau d'étanchéité est PTFE4, et le ressort en acier inoxydable est un ressort en forme de V RC2056-B-40 * 62 * 8-PTFE4 + R02 D * D * L, le matériau de l'anneau d'étanché
