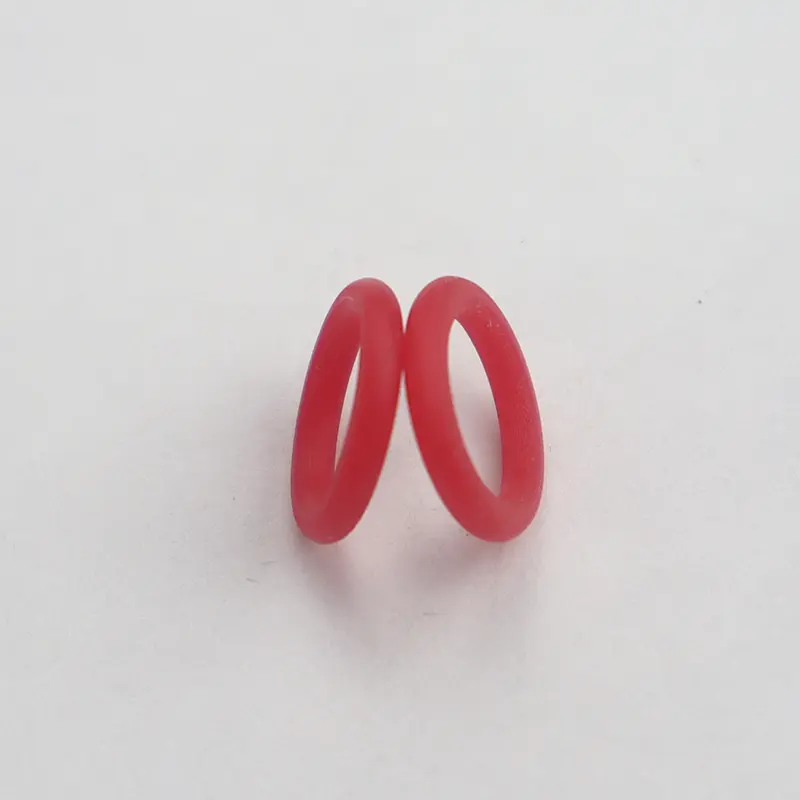

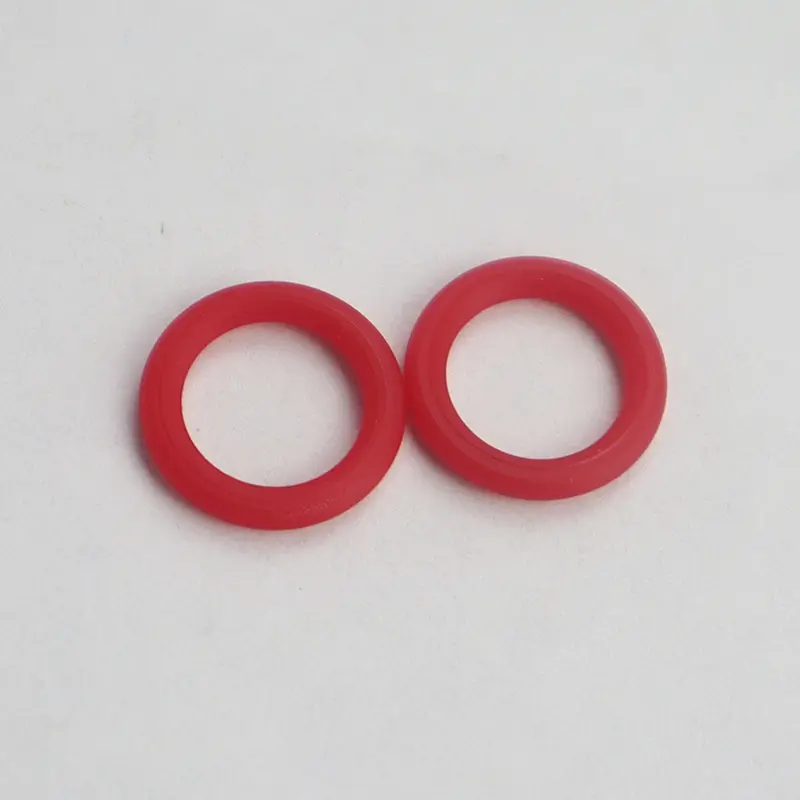

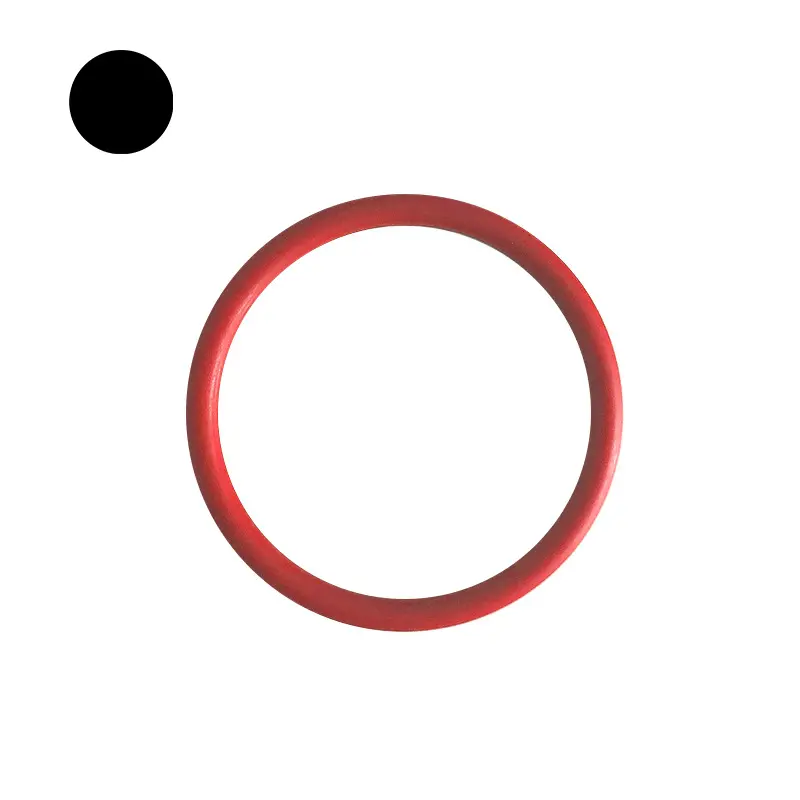

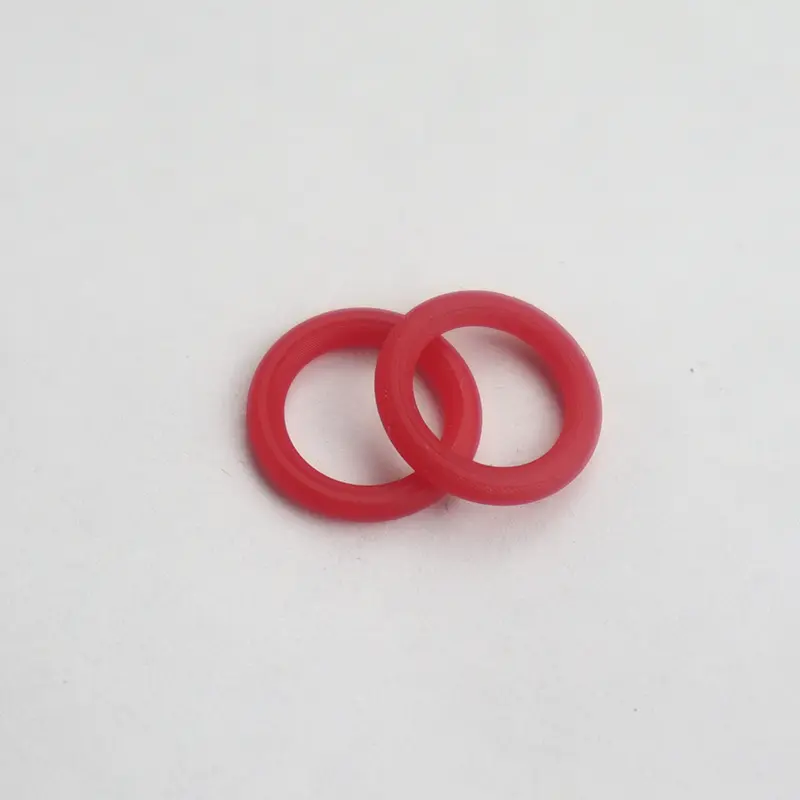

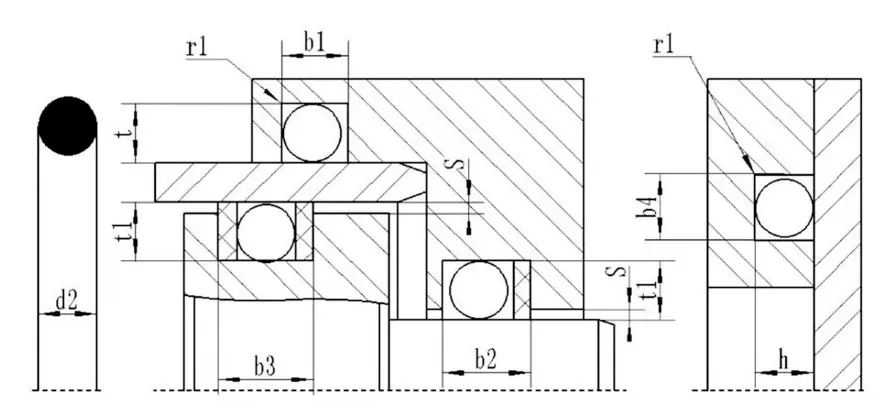

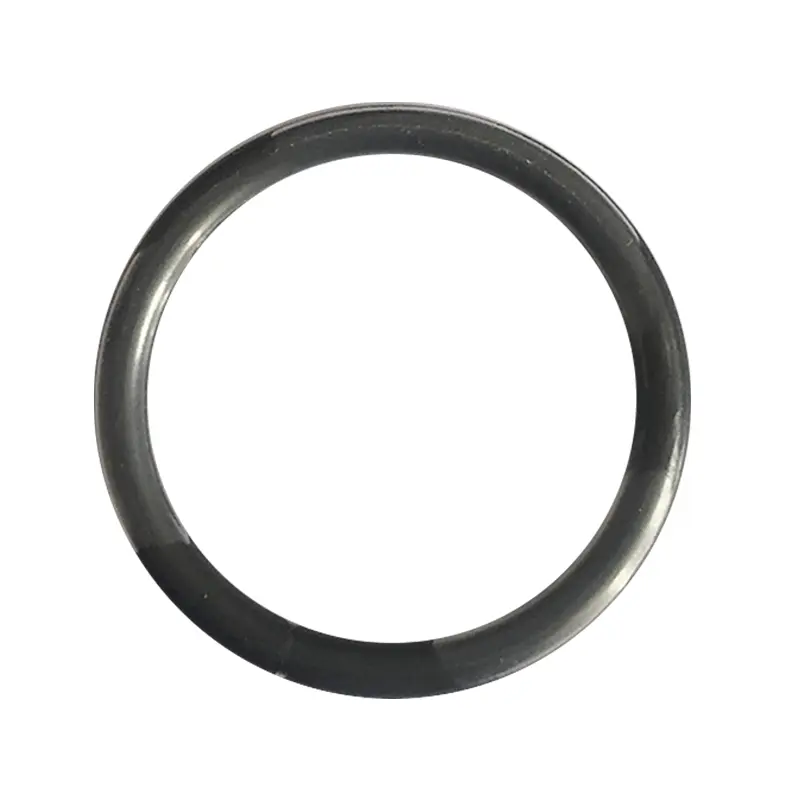

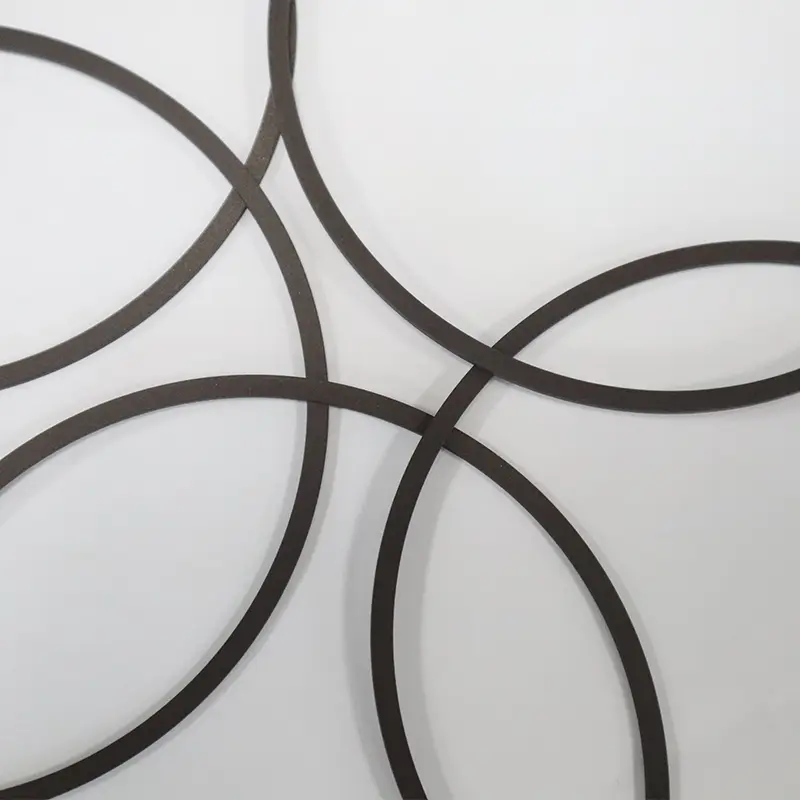

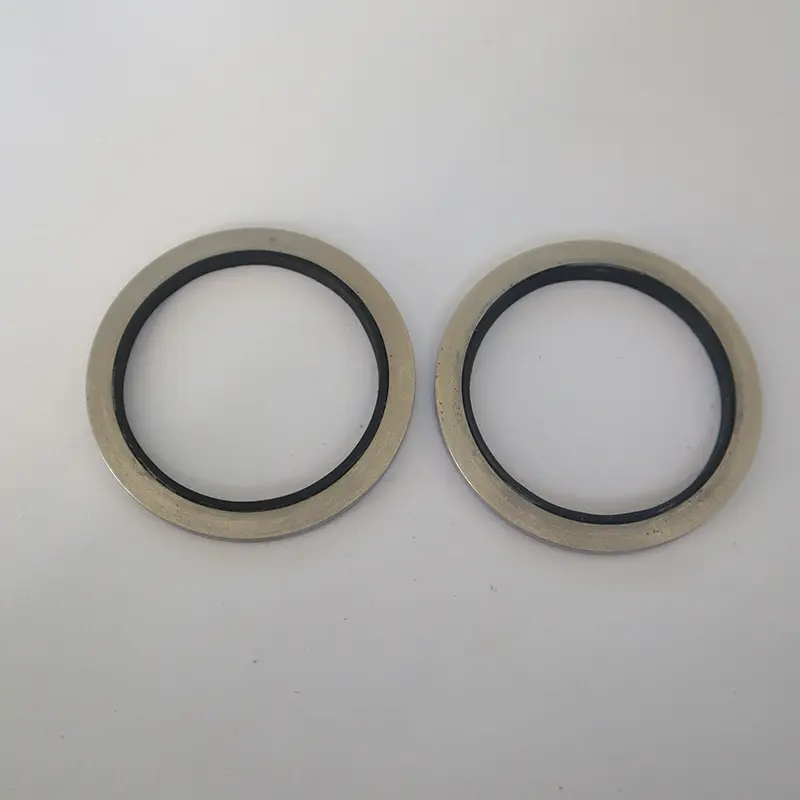

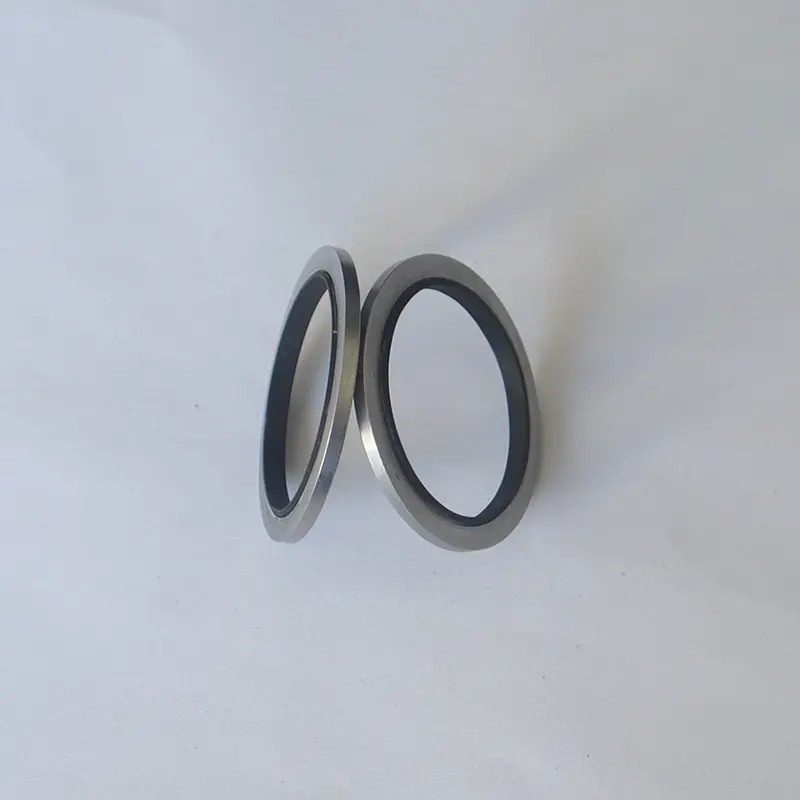

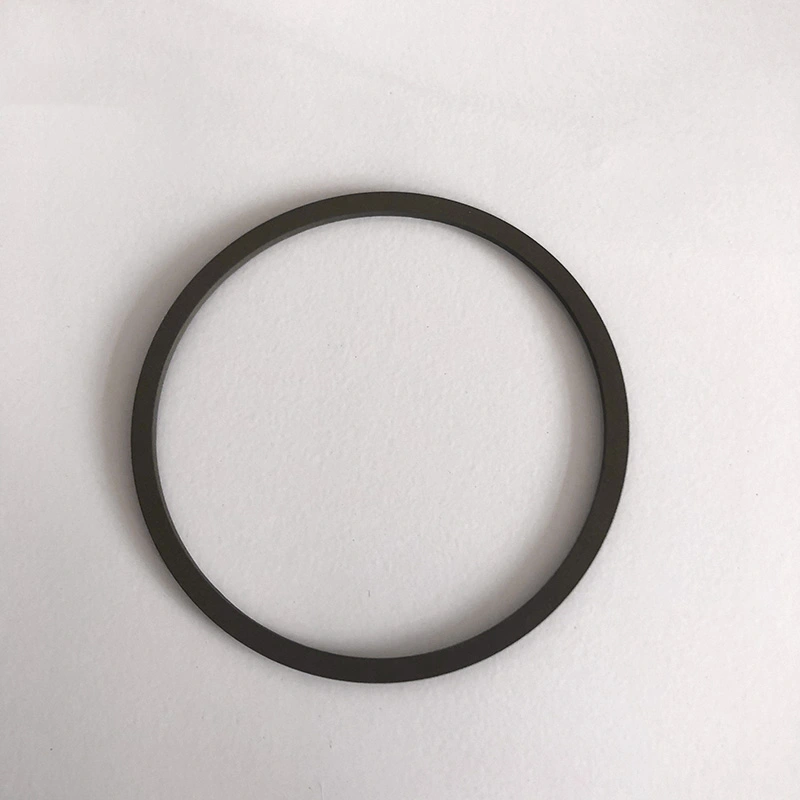

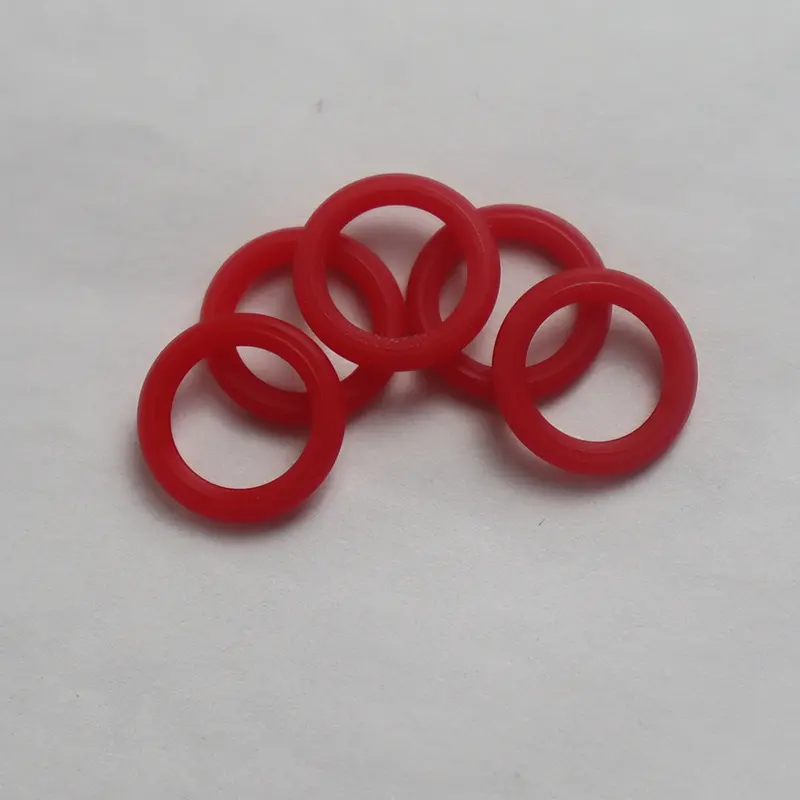

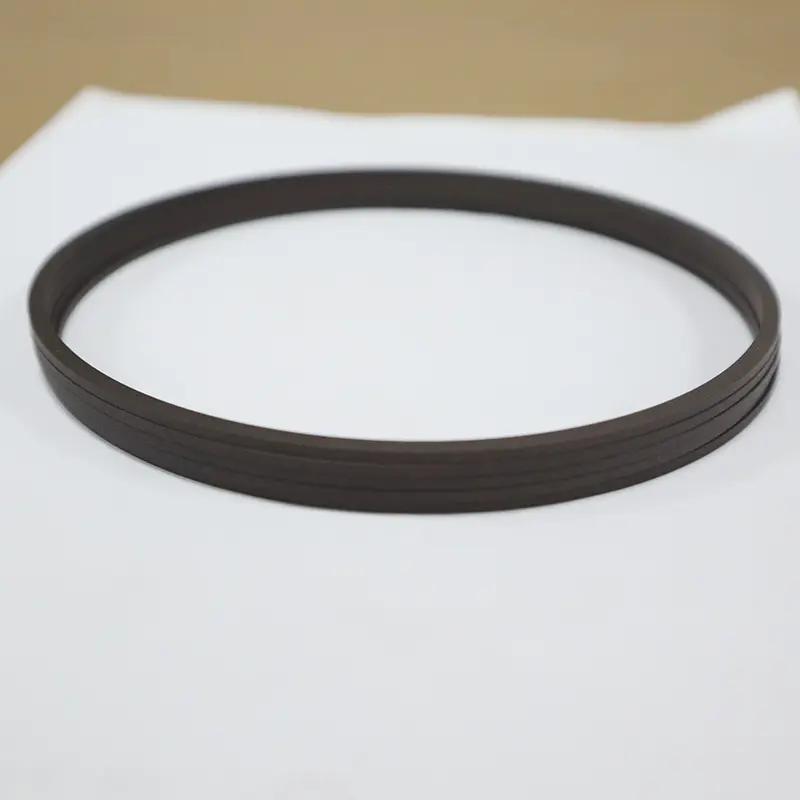

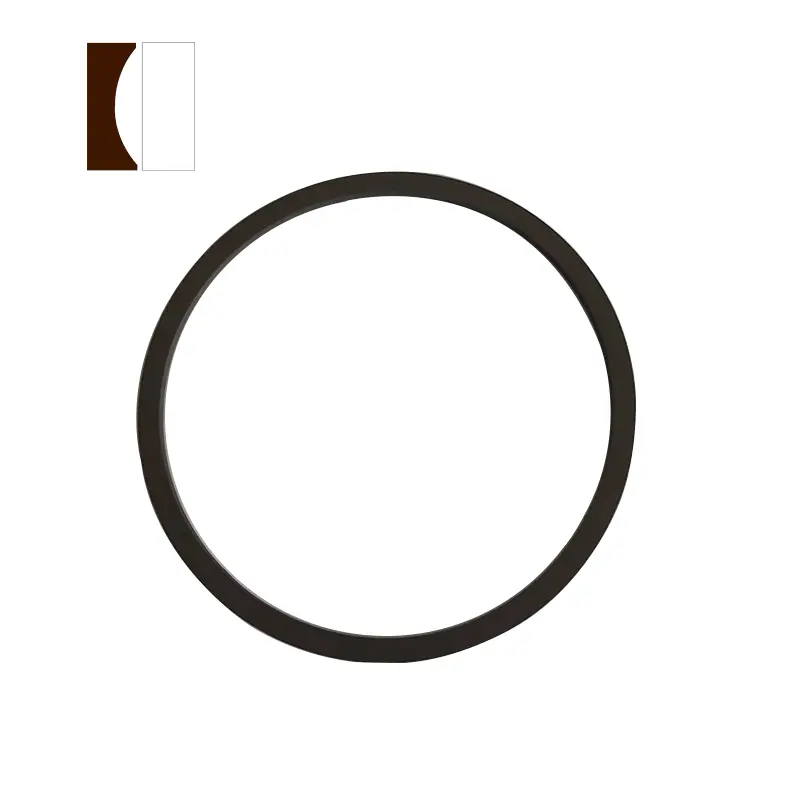

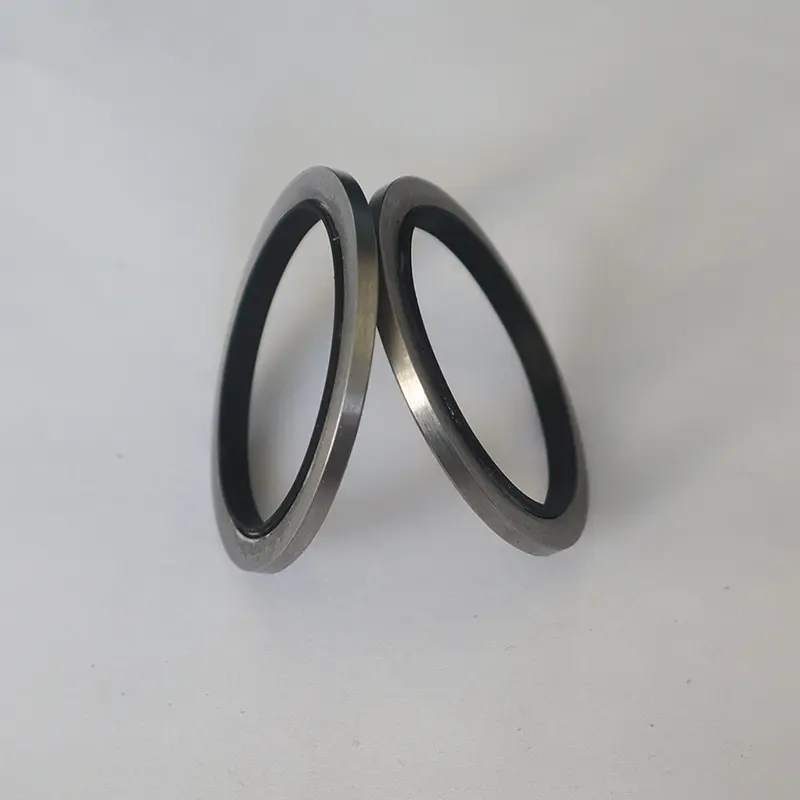

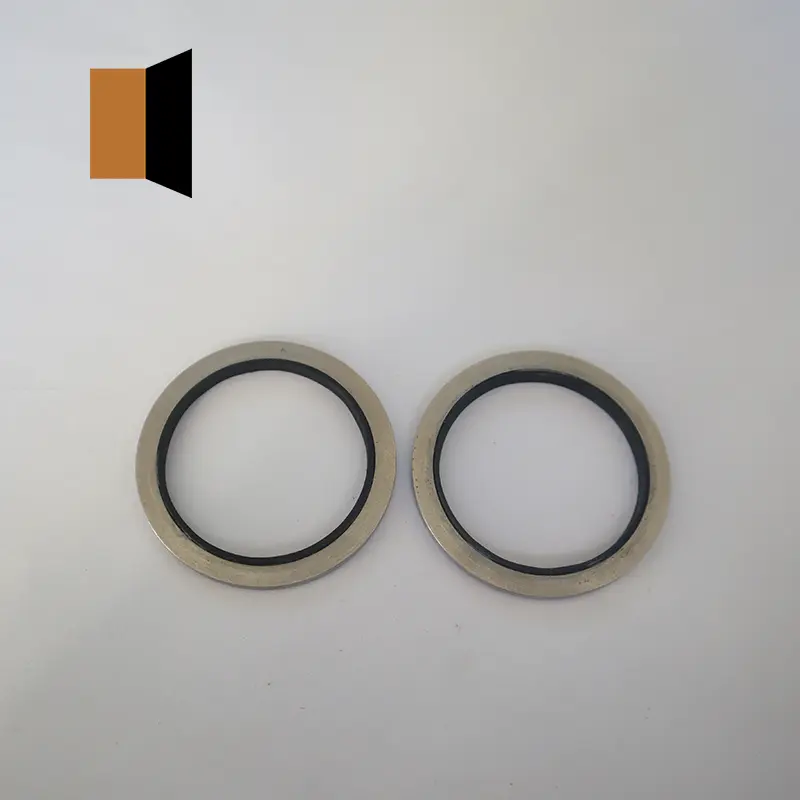

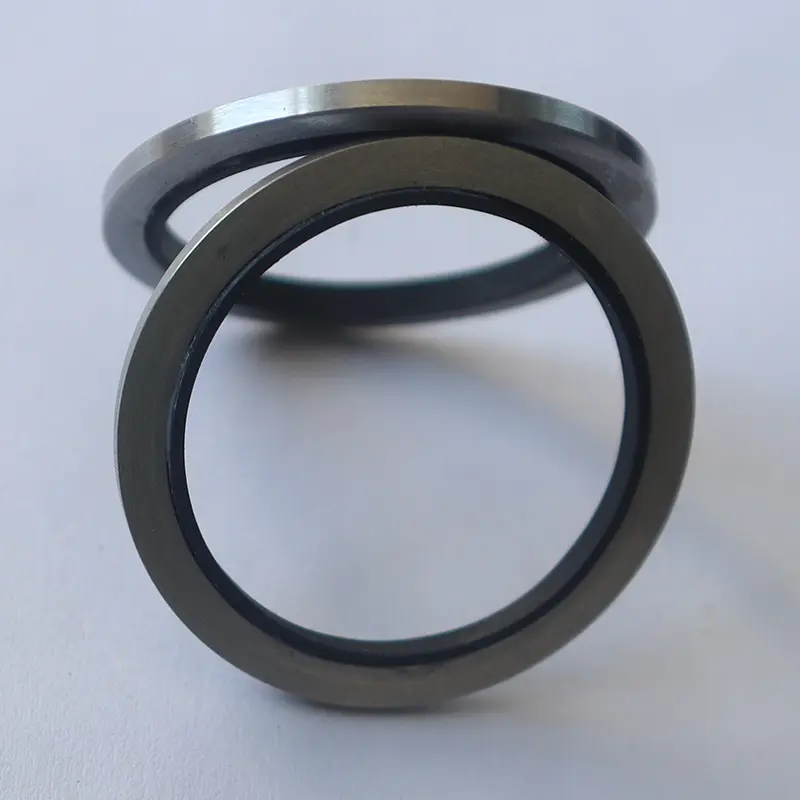

Les joints hydrauliques de base de Ruichen Seals comprennent principalement plusieurs types de joints, chacun avec ses propres avantages. Les joints toriques sont largement utilisés dans diverses occasions d'étanchéité dynamiques et statiques en raison de leur faible coût de fabrication et de leur utilisation pratique. La plupart des pays ont formulé une série de normes de produits pour les joints toriques, parmi lesquels la norme américaine (AS568), la norme japonaise (JISB2401) et la norme internationale (ISO 3601/1) sont plus courantes. Les normes nationales sont GB3452.1 et GB1235.

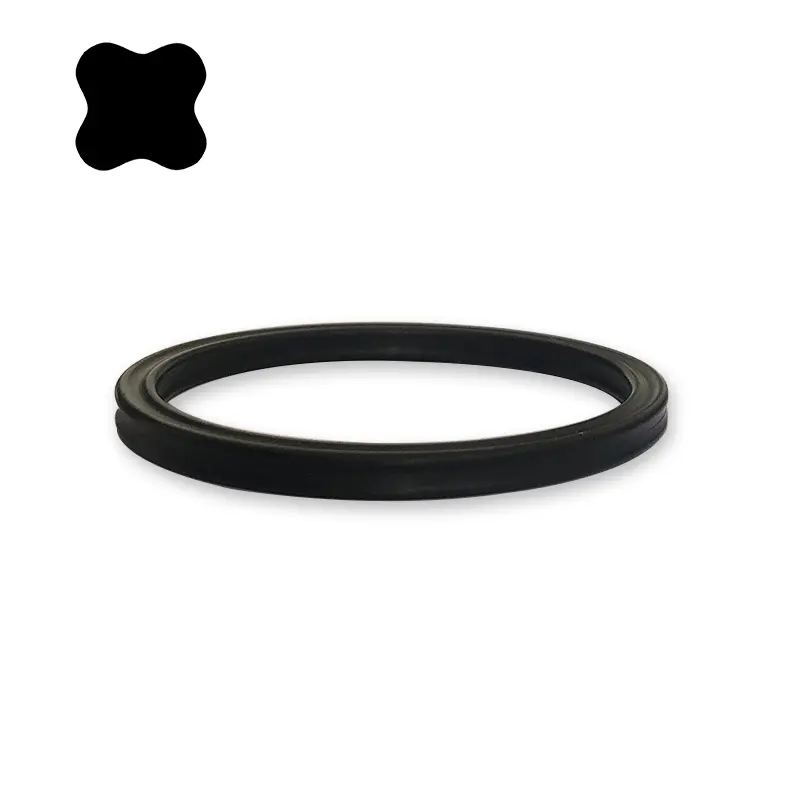

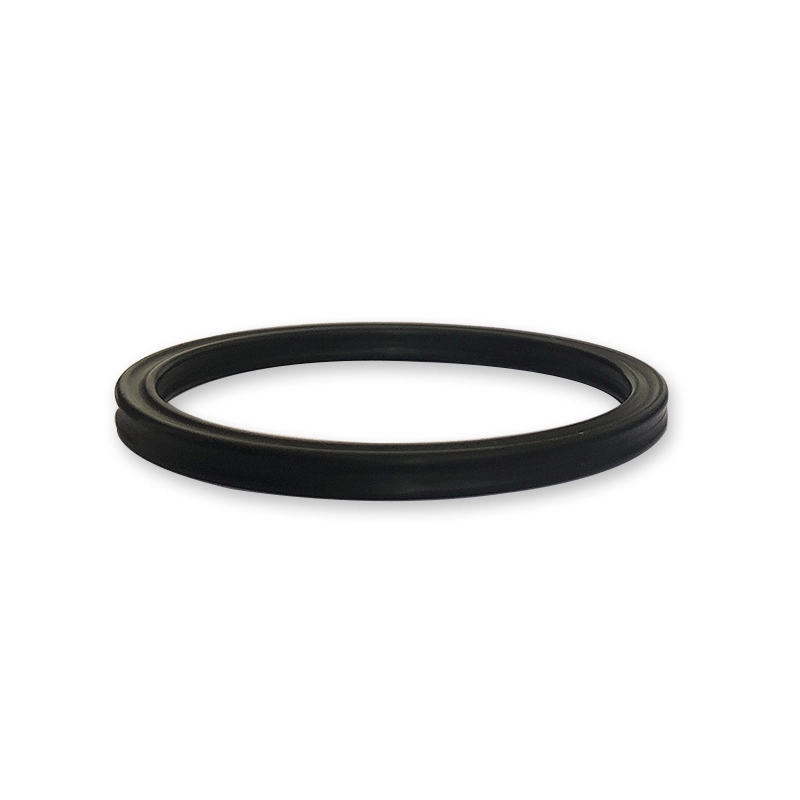

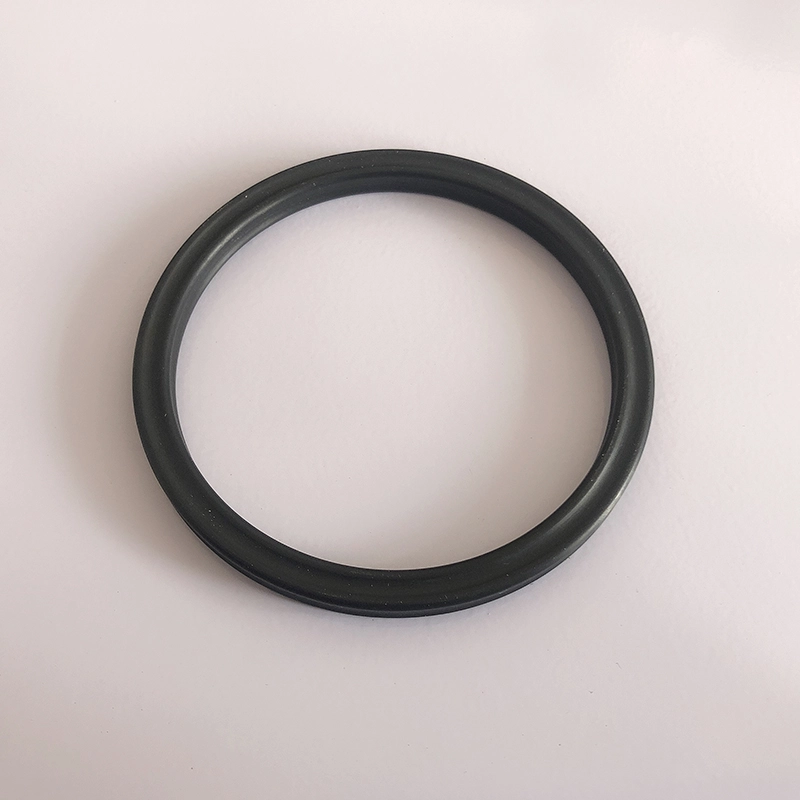

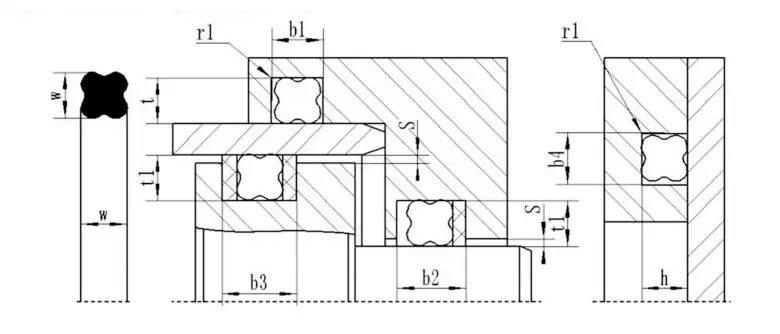

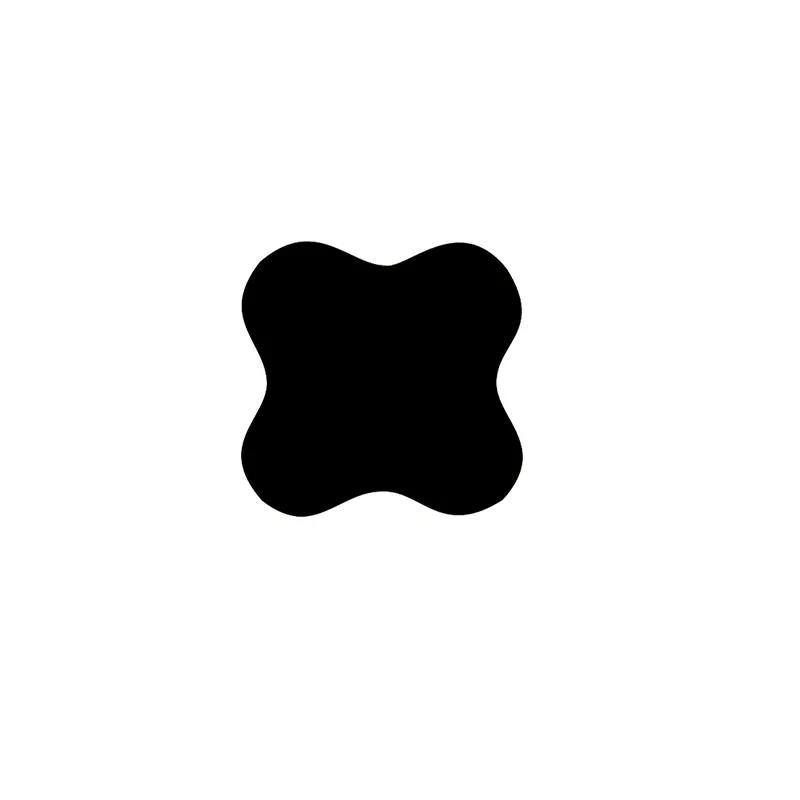

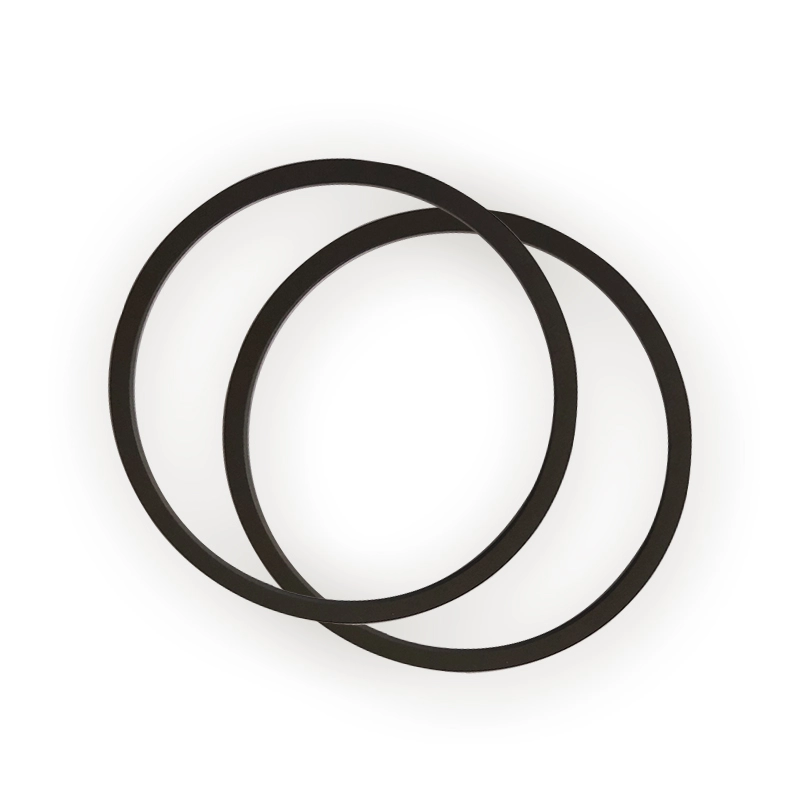

L'anneau d'étoile en forme d'étoile est un joint à quatre lipères avec une forme en forme de X, il est donc également appelé anneau en forme de X. Il s'agit d'une amélioration et d'une amélioration basées sur le joint torique. Ses dimensions transversales sont les mêmes que le joint torique des États-Unis comme la norme 568A, et il peut essentiellement remplacer l'utilisation du joint torique.
Avantages des anneaux d'étoile
Par rapport aux joints toriques, les anneaux d'étoiles ont moins de résistance à la friction et moins de résistance de départ car ils forment une cavité lubrifiante entre les lèvres de scellement. Parce que son bord flash est situé dans la partie concave de la section transversale, l'effet d'étanchéité est meilleur. La section transversale non circulaire évite efficacement le phénomène de roulement pendant le mouvement alternatif.
Mécanisme de travail de l'anneau d'étoile
L'anneau d'étoile est un élément d'étanchéité à double effet auto-agitant. Les forces radiales et axiales dépendent de la pression du système. À mesure que la pression augmente, la déformation de compression de l'anneau d'étoile augmentera et la force d'étanchéité totale augmentera, formant ainsi un joint fiable.
Comment choisir un anneau de joint en forme d'étoile
Si le diamètre de l'arbre et du trou est connu, sélectionnez l'anneau de joint en forme d'étoile approprié selon les critères suivants:
1. Scellant statique ou mouvement linéaire alternatif: (1) Scellant des trous: Le diamètre intérieur de l'anneau en forme d'étoile doit être compatible avec la rainure, ou moins d'environ 2% du diamètre du bas de la rainure. Parce que la force de pré-compression générée par la pré-compression peut effectivement empêcher l'anneau de joint en forme d'étoile de se tordre et de rouler. (2) Scellant de l'arbre: Le diamètre intérieur de l'anneau en forme d'étoile doit être égal ou approprié à plus grand que le diamètre extérieur de l'arbre d'environ 0,2 à 0,3 mm, ou il peut être environ 1% plus grand que le diamètre extérieur de la tige. En conséquence, l'anneau d'étanchéité sera plus facile à installer et à avoir une durée de vie plus longue.
2. Scellant rotatif: Le diamètre intérieur de l'anneau en forme d'étoile doit être d'environ 2 ~ 5% plus grand que le diamètre de l'arbre qu'il scelle. Parce que l'anneau d'étanchéité générera un frottement et de la chaleur lorsqu'il est utilisé dans un mouvement rotatif, et le caoutchouc rétrécira lorsqu'il est chauffé (effet joule). Par conséquent, afin de s'assurer que l'anneau de joint peut être lubrifié et fonctionner de manière fiable, un anneau en forme d'étoile avec un diamètre intérieur plus grand que le diamètre de l'arbre doit être sélectionné. Habituellement, un anneau d'étanchéité avec une coupe transversale plus petite peut répondre aux besoins de l'étanchéité statique. Au contraire, un anneau d'étanchéité avec une section transversale plus grande doit être sélectionné pour respecter le joint dynamique. Dans le cas de haute pression ou de grandes lacunes, un matériau en caoutchouc avec une dureté plus élevée doit être sélectionné. La meilleure façon est d'ajouter un anneau de retenue PTFE pour éviter les dommages à l'extrusion à haute pression.

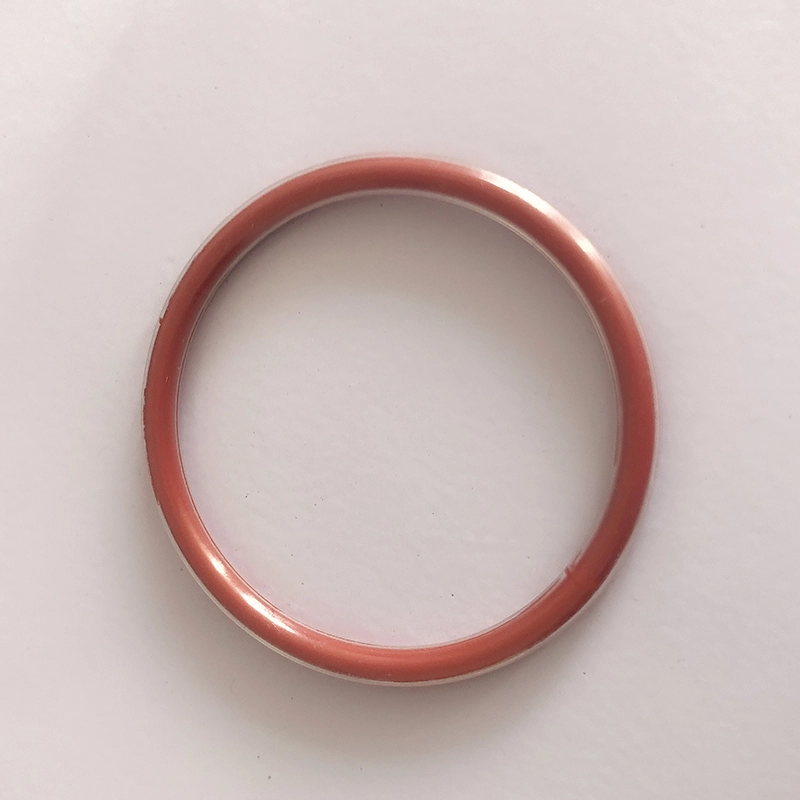

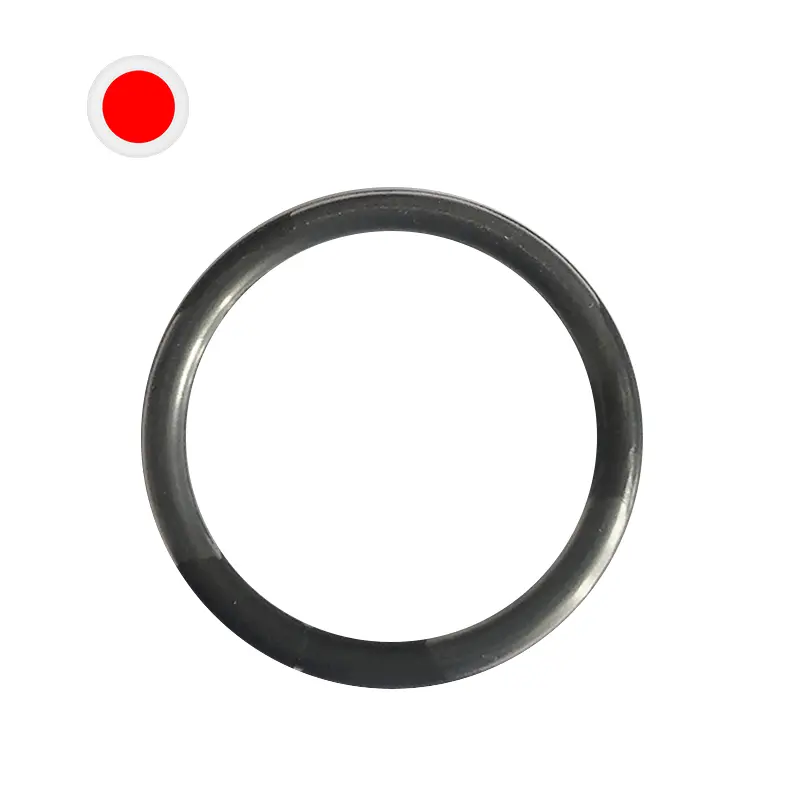

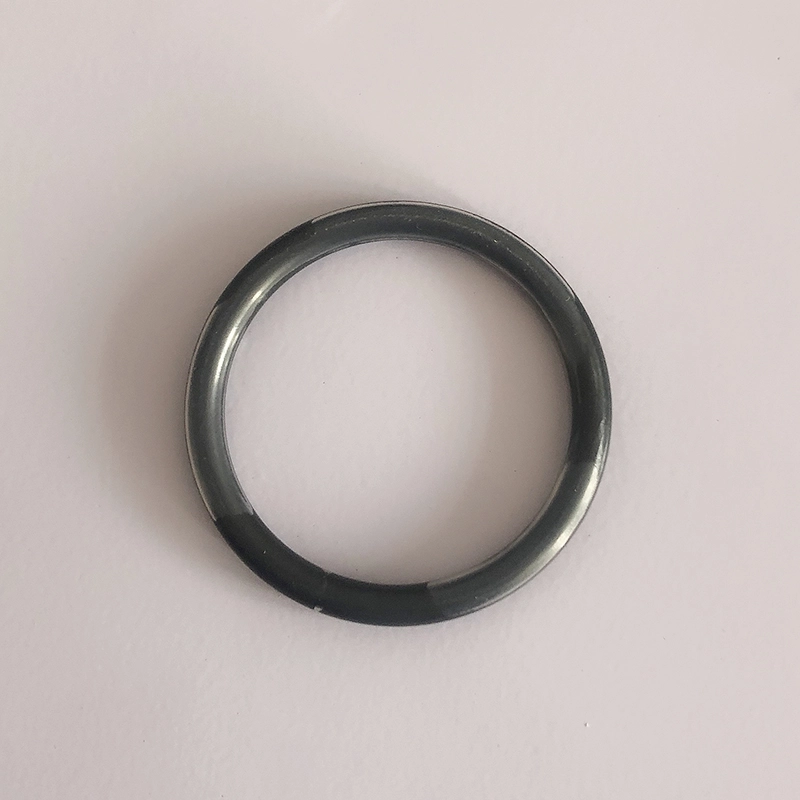

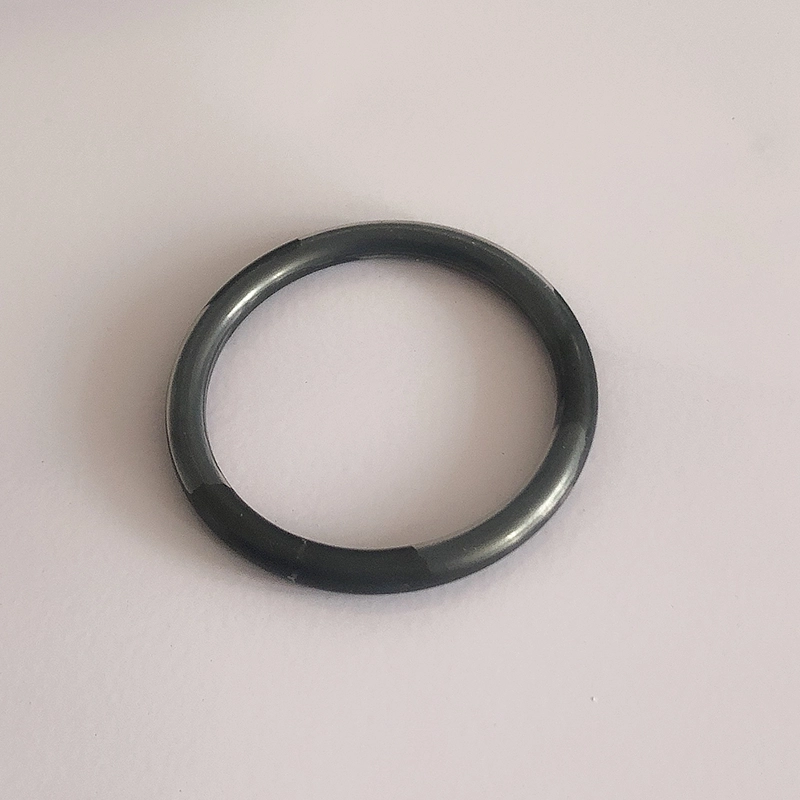

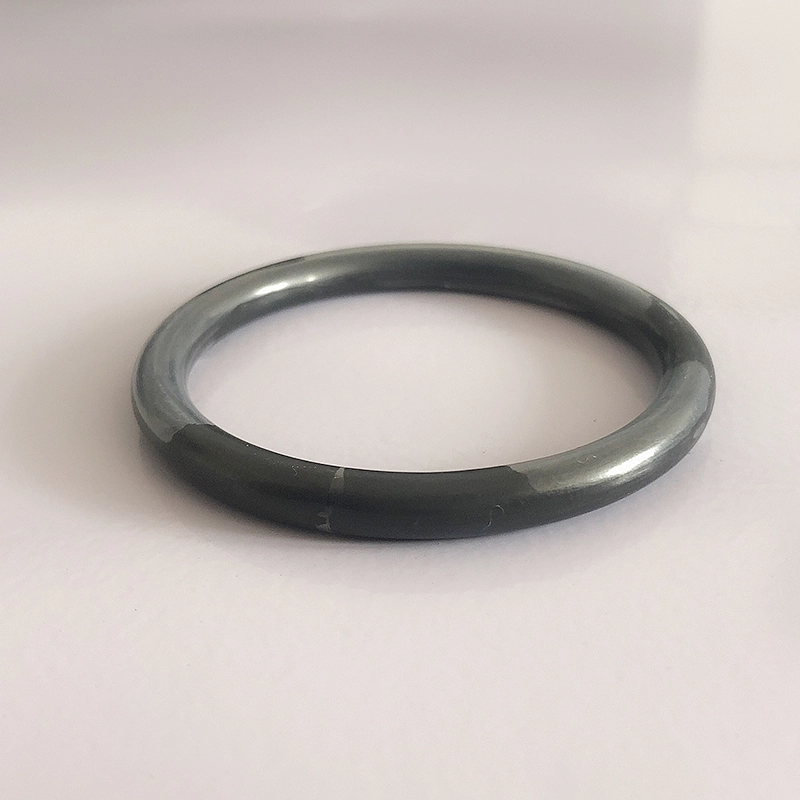

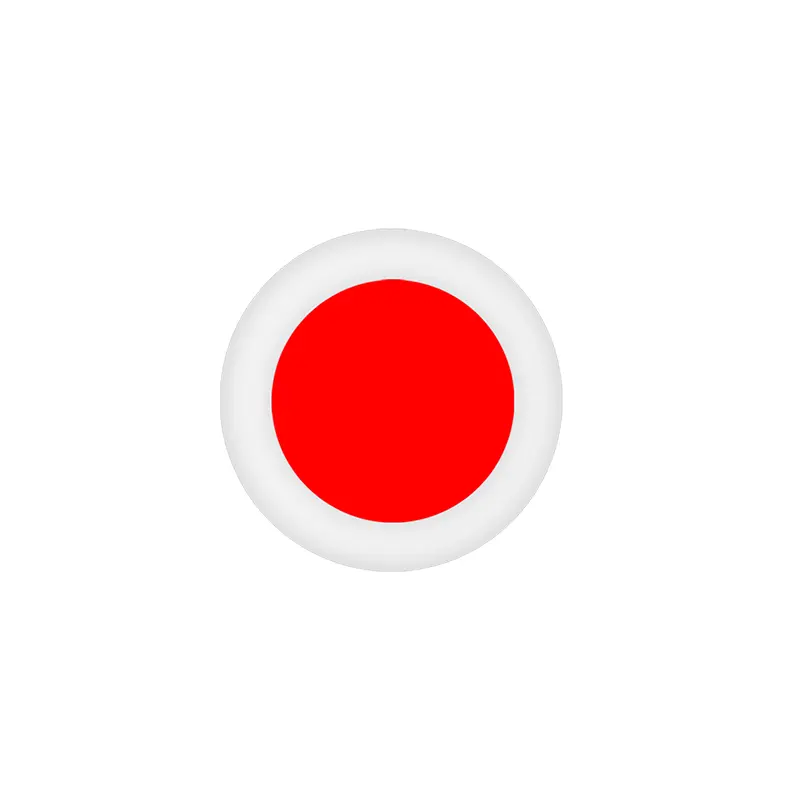

Le joint torique enduit combine organiquement l'élasticité et le scellage du caoutchouc avec la résistance chimique du téflon. Il est composé d'un noyau intérieur en silicone ou fluororubber et un revêtement extérieur en téflon ou en téflon en téflon relativement mince.
MATÉRIEL: le Téflon FEP et le PFA en téflon sont essentiellement similaires, mais le PFA en téflon a une meilleure résistance à la température élevée que le Téflon FEP. Plage de température applicable Shell Téflon FEP: -60 ℃ ~ 205 ℃ peut être utilisé à 260 ℃ pour une courte période de Téflon PFA Shell: -60 ℃ ~ 260 ℃ peut être utilisé à 300 ℃ pour un court laps de temps:
1. Résistance chimique exceptionnelle, adaptée à presque tous les milieux chimiques
2. Plage de températures larges
3. Bonne résistance à la compression
4. Antifriction
5. Bonne anti-aile
6. Résistance à la haute pression
7. Excellente durabilité d'étanchéité et longue durée de vie à service
Application: pompes et vannes, récipients de réaction, joints mécaniques, filtres, récipients sous pression, échangeurs de chaleur, chaudières, brides de pipeline, compresseurs de gaz, etc.
Industries d'application: industrie chimique, fabrication d'avions, industrie pharmaceutique, transport et raffinage des produits chimiques, industrie cinématographique, ingénierie de réfrigération, industrie de la transformation des aliments, industrie du papier, fabrication de colorants, pulvérisation de peinture, etc.
Instructions d'installation pour sceller les anneaux
1. Les pièces où les anneaux d'étanchéité sont installés ou passés doivent être lisses, exemptes de terrifiants, de rainures et de coins pointus. La rugosité du trou intérieur doit atteindre 1,6 μ et la rugosité de l'arbre doit atteindre 0,8UM.
2. Appliquez de l'huile de lumière propre ou de la graisse pour lubrifier la surface de l'anneau d'étanchéité et les pièces pertinentes en contact.
3. S'il est difficile d'installer l'anneau d'étanchéité sur l'arbre, plongez-le dans de l'eau chaude pendant quelques minutes pour l'étendre. Ce joint torique ramolli et élargi est plus facile à installer. Installez le joint torique lorsqu'il est chaud, et sa taille reviendra à sa taille d'origine après avoir refroidi.
4. Ne pliez pas le joint torique trop violemment, sinon il provoquera des rides dans le téflon et affectera son utilisation.
La compression recommandée du joint torique enduit est la suivante:
État d'étanchéité statique: 15% -20%
État d'étanchéité dynamique: 10% -12%
État pneumatique: 7% -8%
La compression réelle doit prendre en compte les conditions de travail, en particulier la pression de travail d'étanchéité et d'autres facteurs.
Caractéristiques et applications du produit:
| Table des paramètres de performance du joint torique |
|
|
|
|
Sceau statique | Sceau dynamique |
| Pression de travail | Sans anneau de retenue, 20MPA max Avec bague de retenue, 40 MPa max, bague de retenue spéciale 200MPA max | Sans anneau de retenue, 5MPA Max Avec une bague de retenue, une pression plus élevée |
| Vitesse | Alternatif de 0,5 m / s max, rotatif 2 m / s max | |
| Température | Utilisation générale: -30 ～ + 110, caoutchouc spécial: -60 ～ + 250, rotation: -30 ～ + 80 | |
| Moyen | Voir la section des matériaux | |

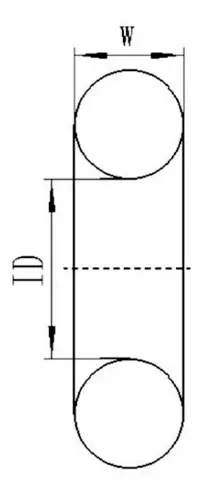

| Standard | Diamètre de la coupe en toxicomanie w |
|
|||||
| American Standard As 568 Norme britannique BS 1516 | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| Norme japonaise It B2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| Norme internationale ISO 3601/1 DIN standard allemand 3771/1 Norme chinoise CB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Tailles métriques préférées | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| American Standard As 568 (Série 900) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| La gamme d'applications des anneaux d'étoile est très large. Choisissez le bon matériau en fonction de la température, de la pression et du milieu. Afin d'adapter l'anneau d'étoile à une application donnée, les contraintes mutuelles entre tous les paramètres de travail doivent être prises en compte. Lors de la détermination de la plage d'application, la température de pointe, la température de travail continue et le cycle de fonctionnement doivent être prises en compte. Dans les applications rotatives, l'élévation de la température causée par la chaleur par friction doit également être prise en compte. | |||||
| Paramètres techniques | Sceau dynamique | Sceau statique |
|
||
| Mouvement alternatif | Mouvement de rotation |
|
|||
| Pression de travail (MPA) | Avec anneau de retenue | 30 | 15 | 40 |
|
| Sans anneau de retenue | 5 | - | 5 |
|
|
| Vitesse (m / s) | 0.5 | 2.0 | - |
|
|
| Température (℃) | Occasions générales: -30 ℃ ~ + 110 ℃ |
|
|||
| Matériaux spéciaux: -60 ℃ ~ + 200 ℃ |
|
||||
| Occasions de rotation: -30 ℃ ~ + 80 ℃ |
|
||||
Matériel d'anneau d'étoile:
Le matériau est généralement Shaw A70 Nitrile Rubber NBR.
Joleur en revue:

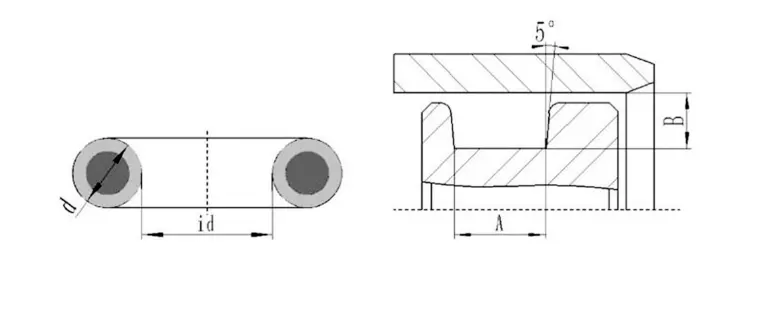

Diagramme schématique de la rainure du joint torique encapsulé
Tableau de dimension de la rainure du joint torique encapsulé (recommandé)
| Diamètre du fil D | A (mm) | B (mm) | ||
| Sceau statique | Sceau dynamique | Joint pneumatique | ||
| 1.78 | 2.36 / 2.49 | 1.42 / 1,52 | 1,55 / 1,60 | 1,63 / 1,65 |
| 2.62 | 3.56 / 3,68 | 2.08 / 2.21 | 2.29 / 2.36 | 2.39 / 2.44 |
| 3.53 | 4.75 / 4.88 | 2.82 / 3,00 | 3.10 / 3.18 | 3.22 / 3.28 |
| 5.33 | 7.14 / 7.26 | 4.27 / 4.52 | 4.67 / 4.80 | 4.90 / 4.95 |
| 6.99 | 9.63 / 9.65 | 5.59 / 5.89 | 6.15 / 6.27 | 6.43 / 6.48 |
Guide d'installation du joint PTFE SEAL RUICHEN PTFE
Ⅰ. Guide d'installation
1. Le joint doit être installé du côté préchargé, face à la direction de la pression.
2. Le corps du cylindre et la tige de piston doivent être fabriqués avec des chanfreurs push-in qui répondent aux exigences des échantillons de notre entreprise.
3. Les arêtes vives doivent être exemptes de terrifiants et arrondis ou chanfreinés.
4. Les fils, les rainures de l'anneau de guidage, etc. doivent être couvertes, car le joint ne peut pas être poussé à travers des rainures, des trous percés ou des surfaces rugueuses.
5. Toute poussière, débris ou autres particules étrangères doit être soigneusement retirée.
6. Les outils avec des arêtes vives ne doivent pas être utilisées.
7. Les anneaux d'étanchéité PTFE sont plus faciles à développer dans l'huile chauffée ou l'eau (environ 80 ~ 120 degrés) et sont faciles à restaurer à leur forme d'origine.
8. Si la lèvre du joint doit passer à travers le trou de pression d'huile, un bâton en plastique doit être utilisé pour pousser doucement la lèvre pour empêcher le chanfrein du trou d'endommager la lèvre d'étanchéité. Les trous du cylindre doivent être chanfreinés. (Figure 3)
Ⅱ. Méthode d'installation
Des rainures ouvertes (divisées) peuvent être installées sans outils.

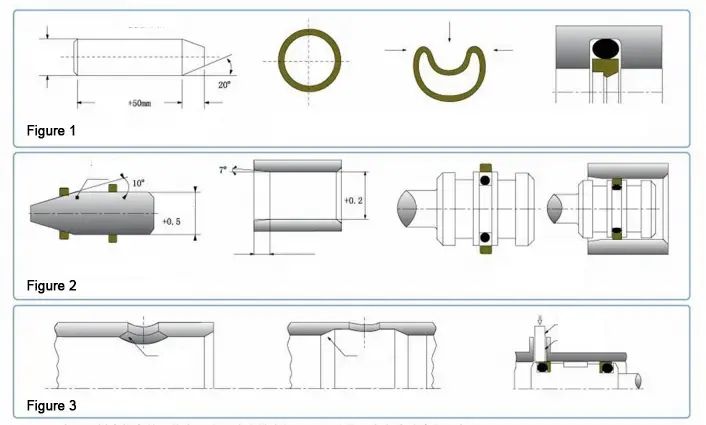

Installation de joints de tige de piston à rainure fermée (figure 1)
1. Nettoyer et huiler tous les substrats, joints et outils d'installation.
2. Placez l'anneau en caoutchouc dans la rainure (veillez à ne pas la tordre).
3. Comprimez l'anneau de joint PTFE en forme de rein sans former un virage pointu, placer l'anneau de joint PTFE comprimé dans la rainure et l'aplatir doucement à la main.
4. Pousser le mandrin de récupération vers le sceau et tourner doucement le mandrin. Laissez-le pendant 1 minute et retirez le mandrin. L'installation est complète.
Installation de joints de piston dans les rainures fermées (figure 2)
1. Nettoyer et huiler tous les substrats, joints et outils d'installation.
2. Placez l'anneau en caoutchouc dans la rainure (veillez à ne pas la tordre).
3. Poussez l'anneau d'étanchéité PTFE sur le manchon de guidage et étirez l'anneau d'étanchéité.
4. Poussez l'anneau de scellage étiré dans la rainure du piston.
5. Poussez le manchon de correction vers l'anneau d'étanchéité et faites pivoter le manchon de correction en même temps. Retirez le manchon de correction après l'avoir quitté pendant 1 minute et l'installation est terminée.
Remarque: 1. Veuillez consulter notre entreprise si le produit spécifié dans l'échantillon de notre entreprise ne peut pas être installé dans une rainure fermée mais ne convient pas à une rainure ouverte.
2. L'installation ci-dessus des joints PTFE n'est pas applicable à tous les joints PTFE. Veuillez consulter notre entreprise si nécessaire.
