Description du produit

Joints hydrauliques pour les trous de piston, dans notre centre d'usine et de R&D, il existe des modèles et des types subdivisés, chacun avec ses propres caractéristiques, mais nous avons obtenu un contrôle qualité strict.

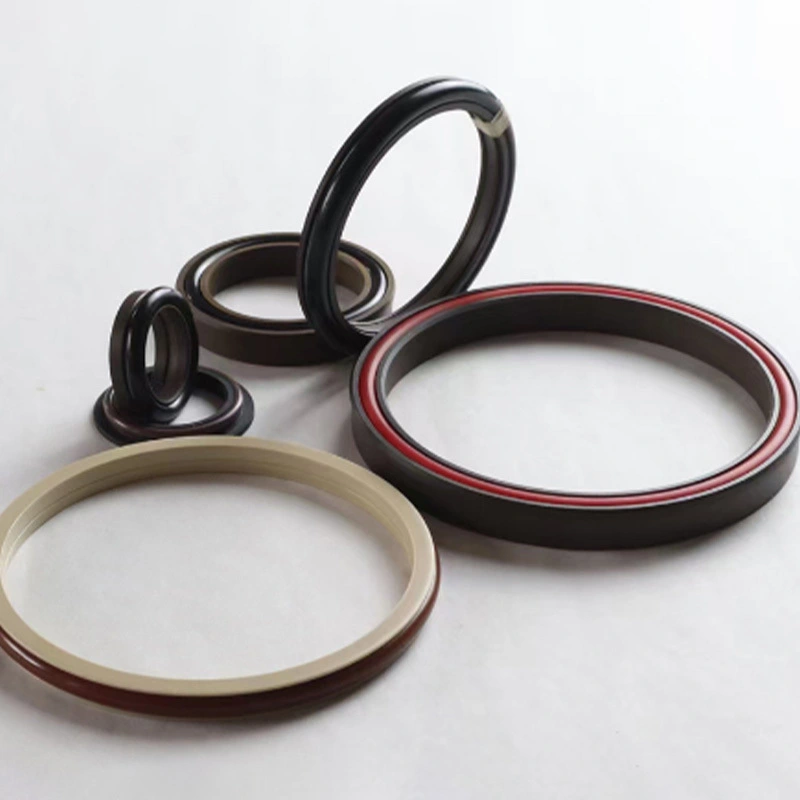

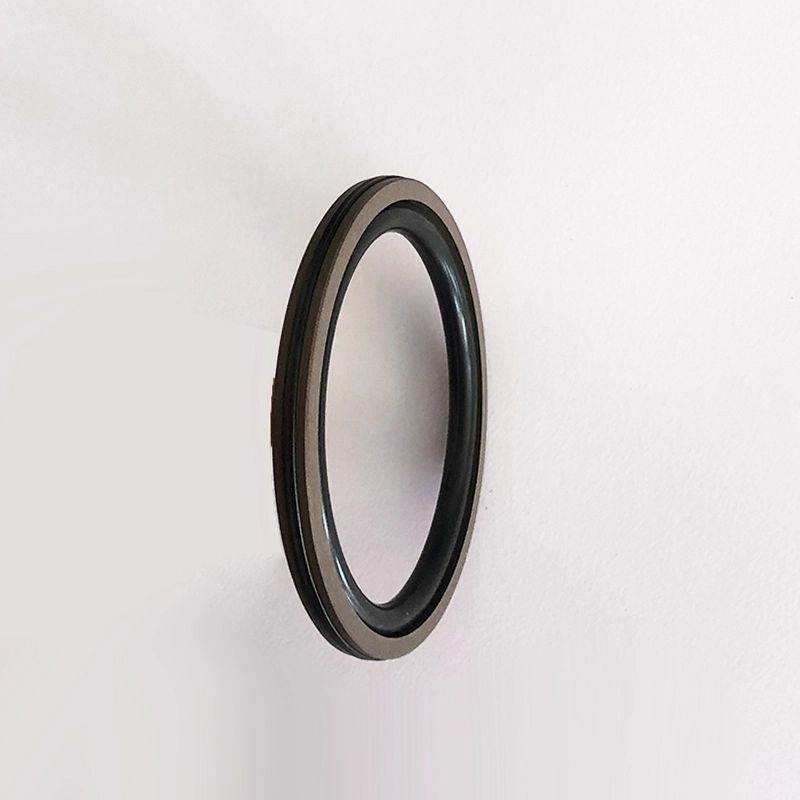

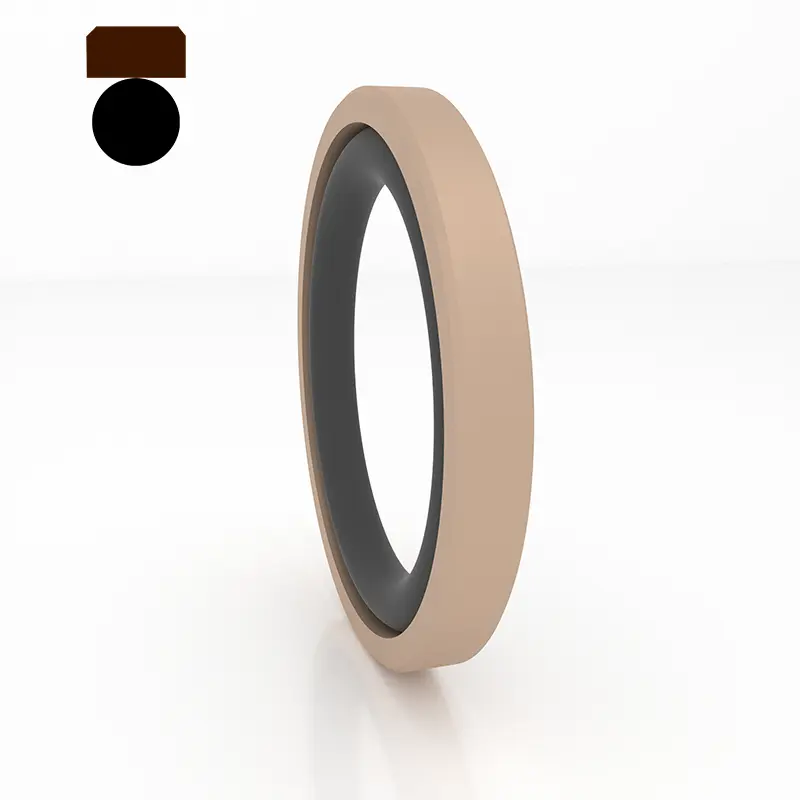

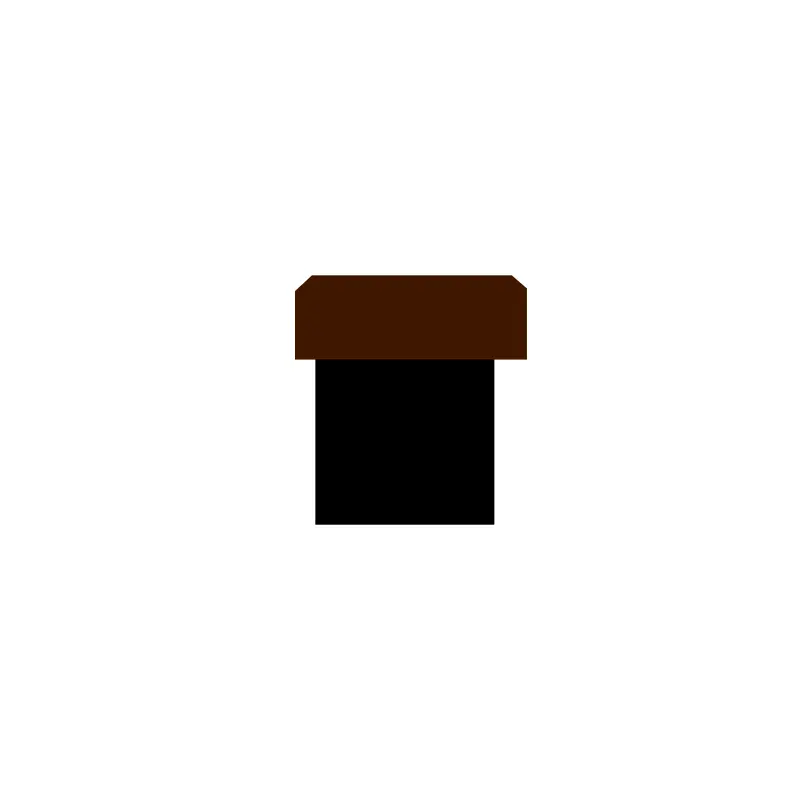

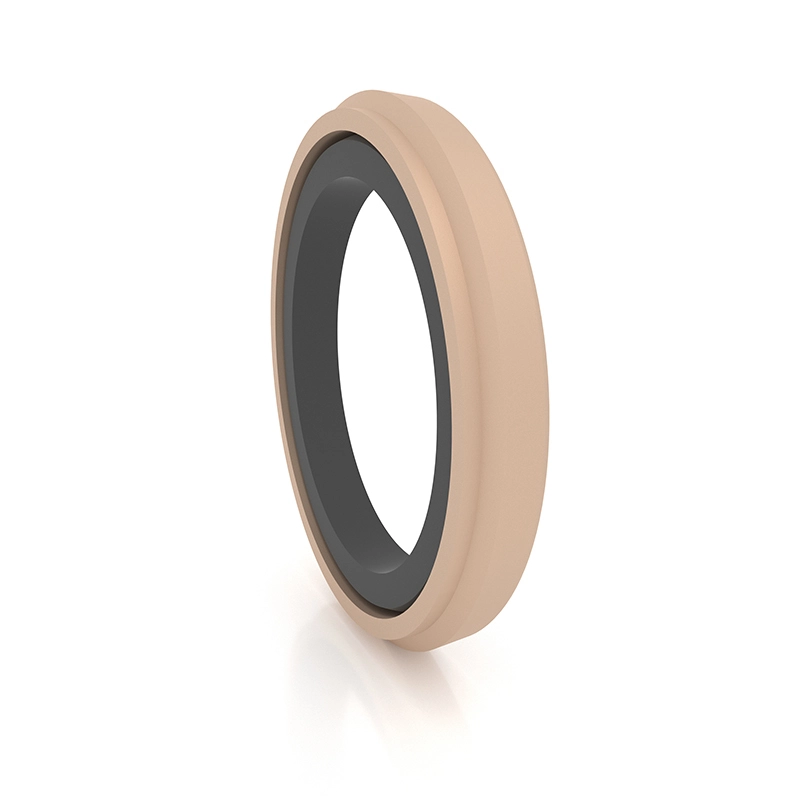

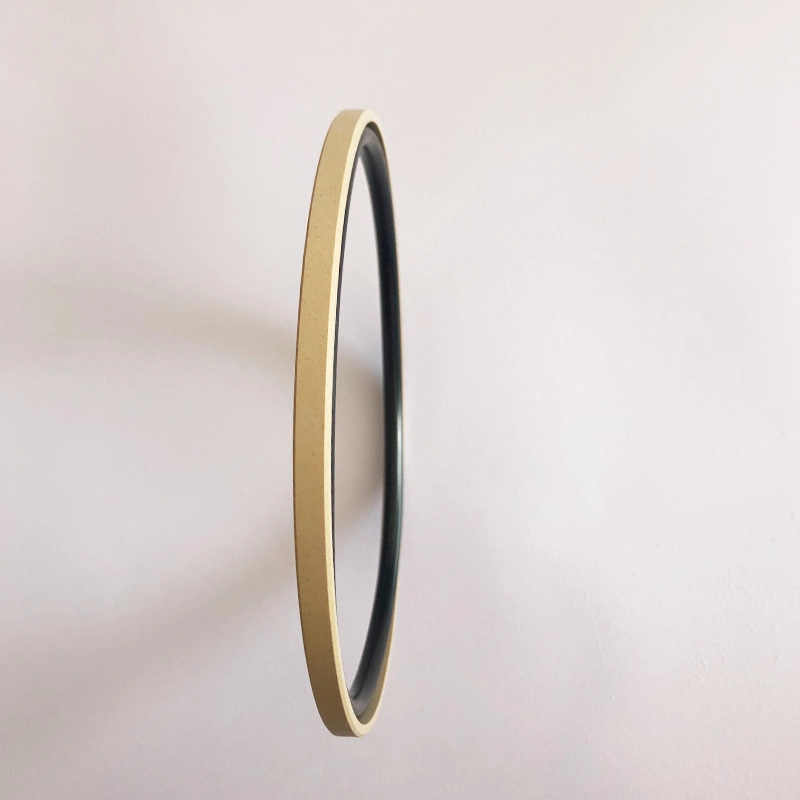

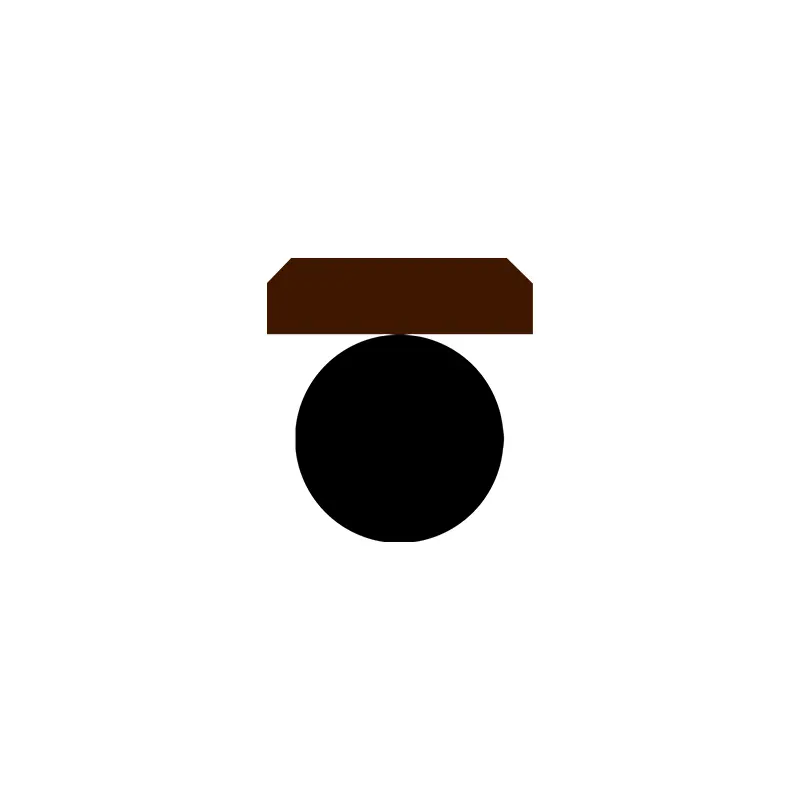

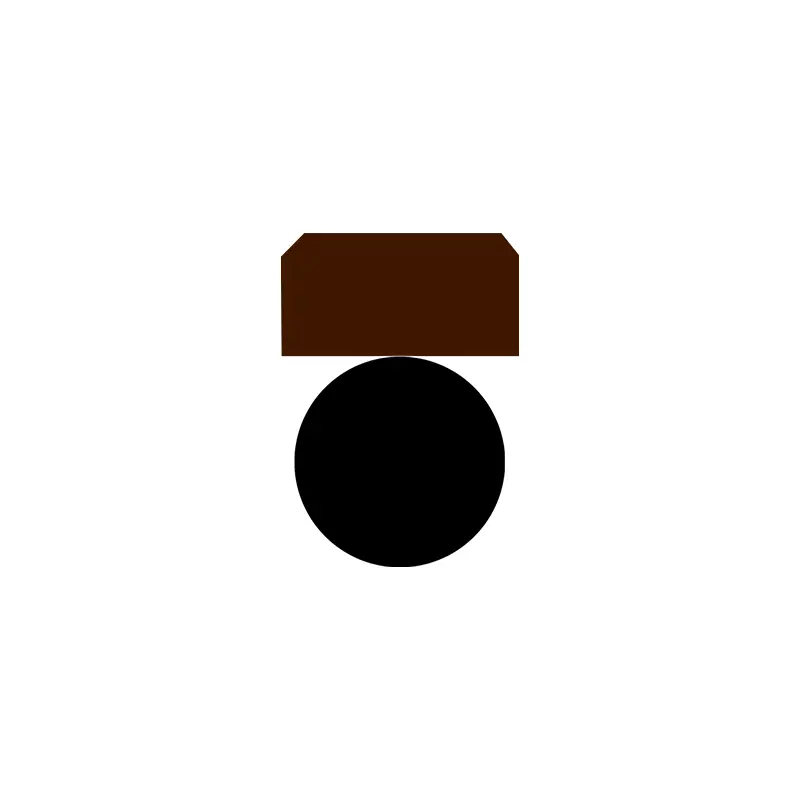

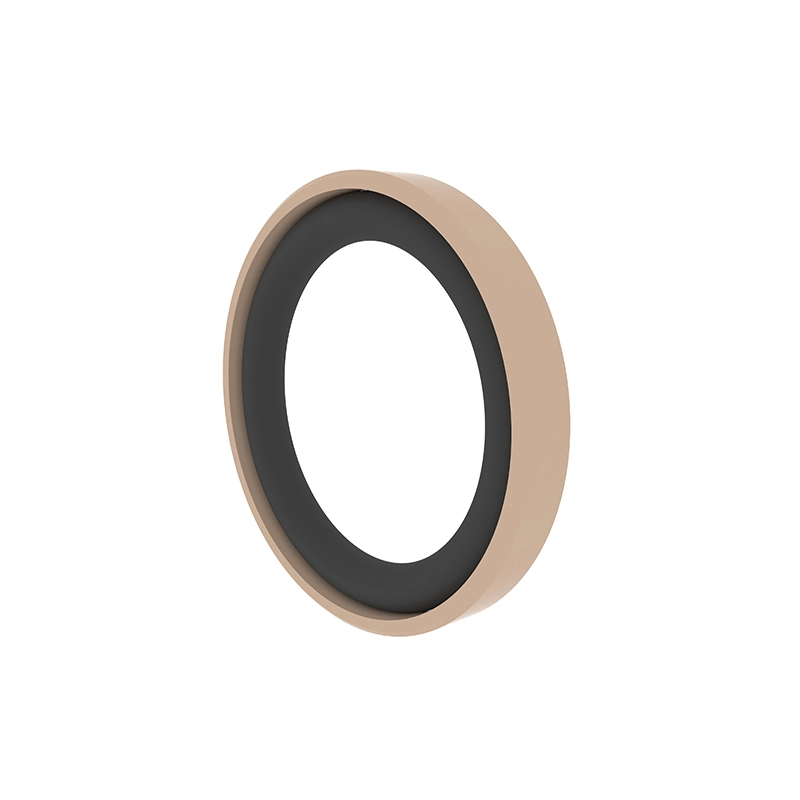

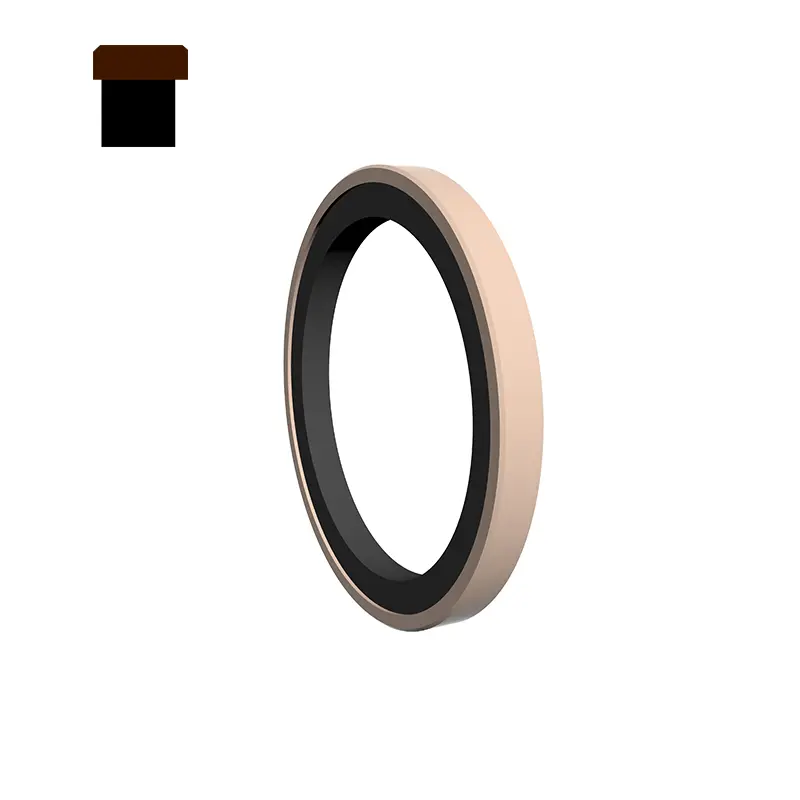

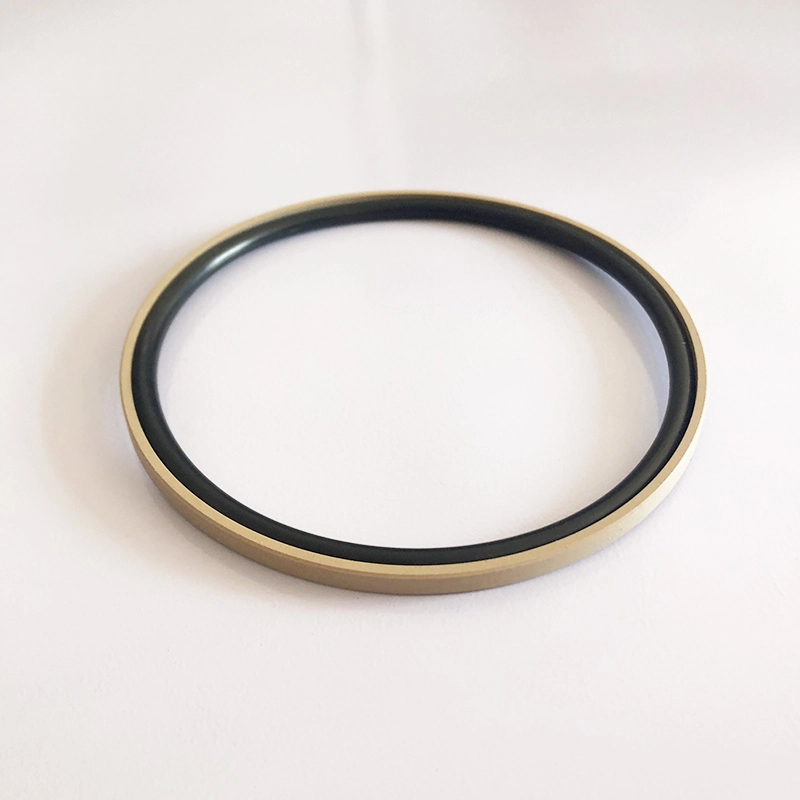

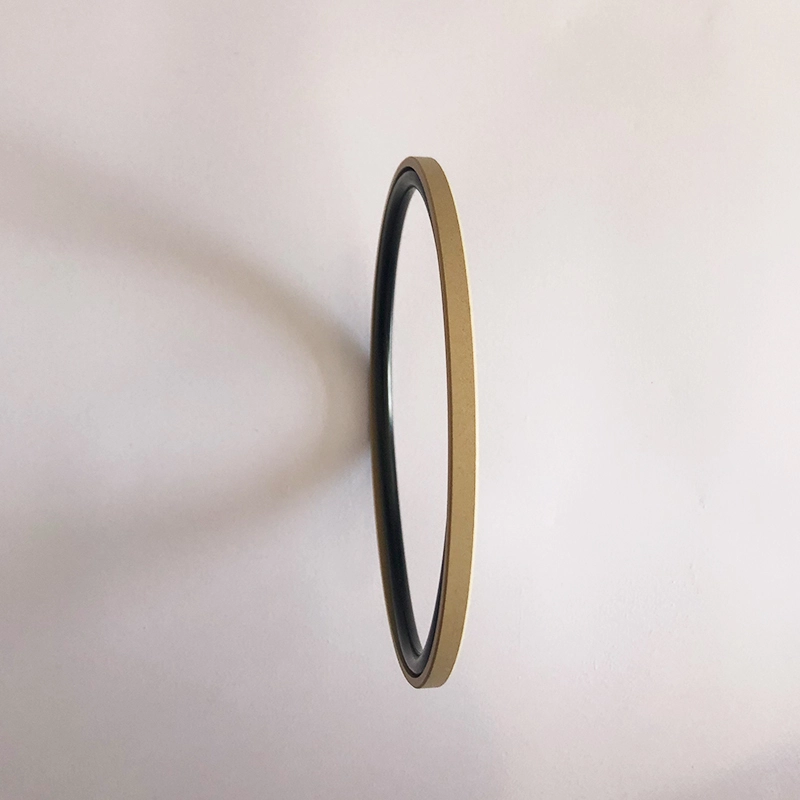

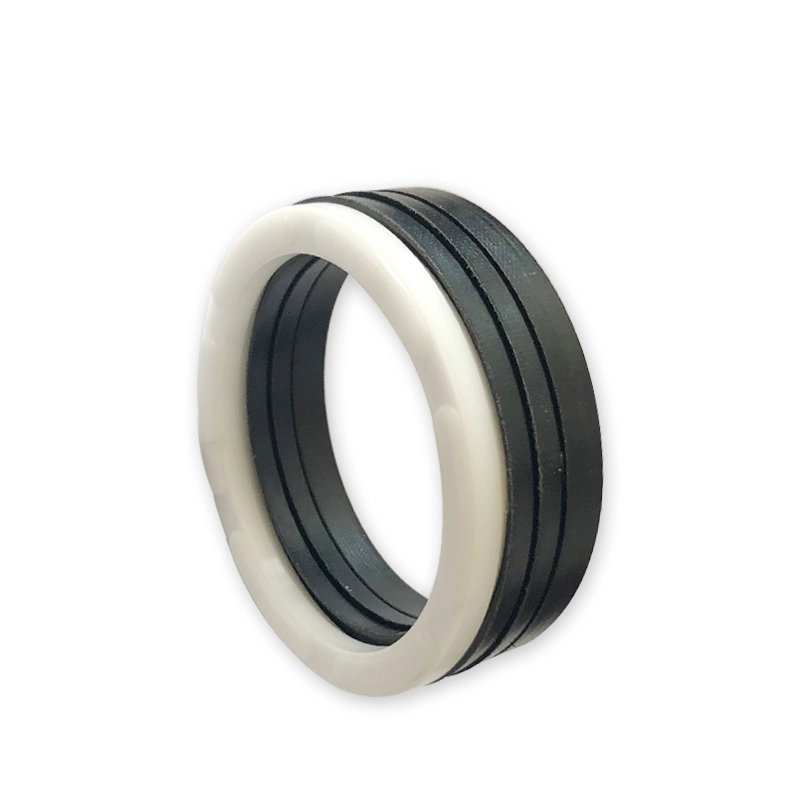

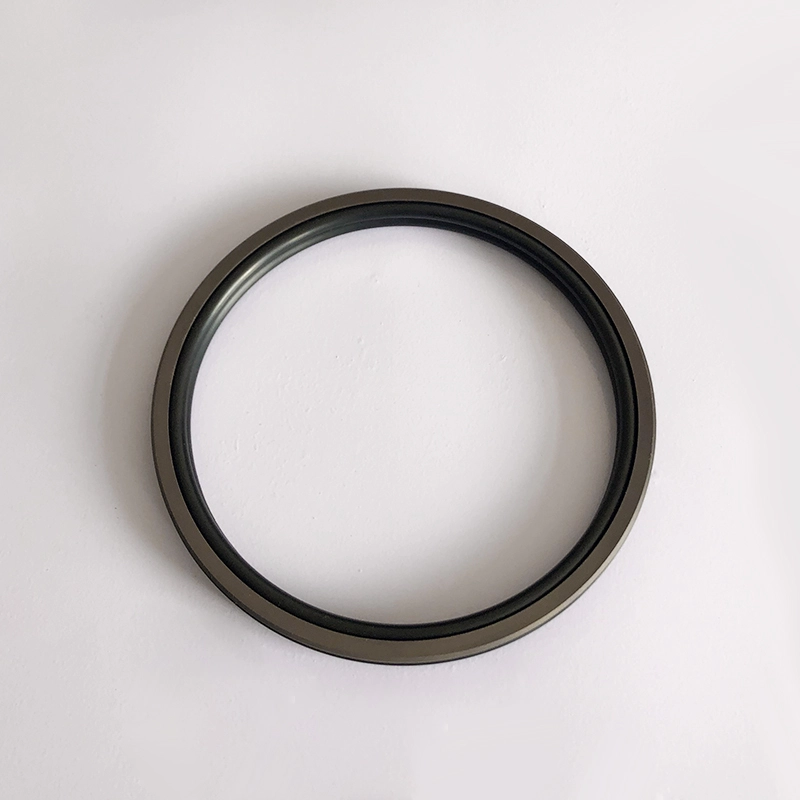

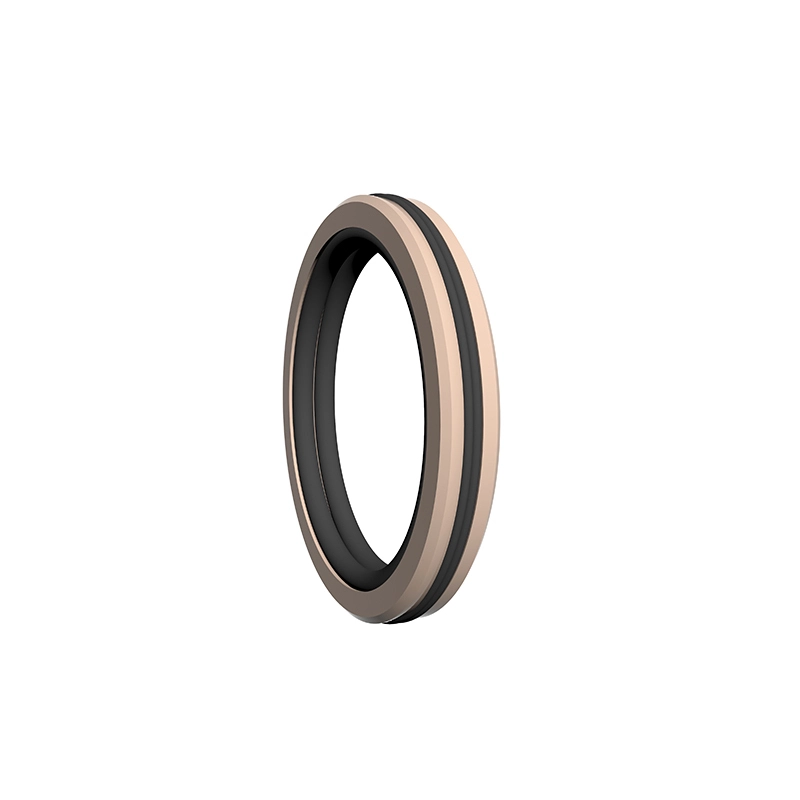

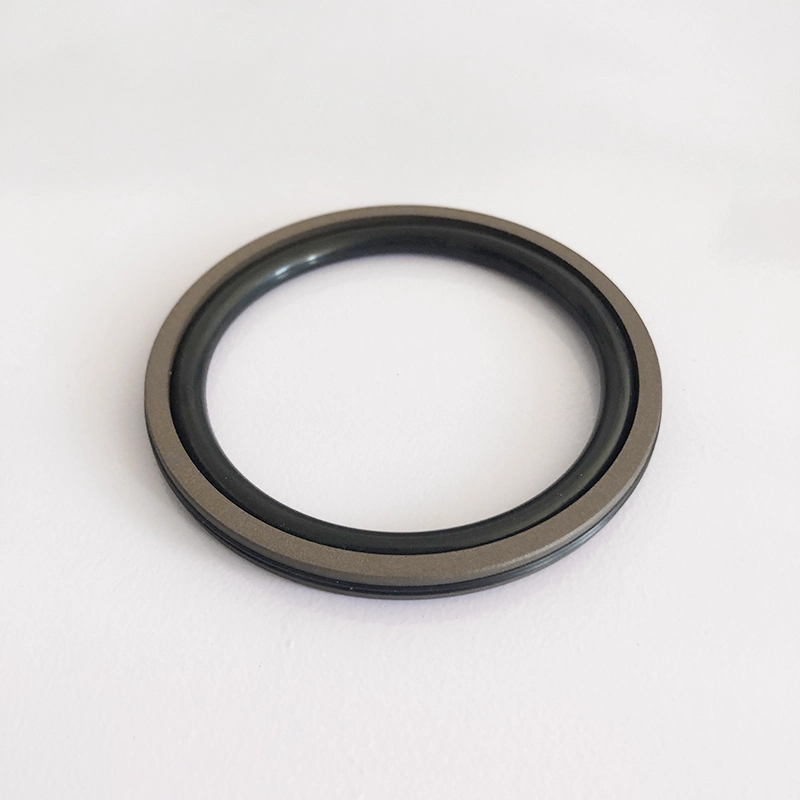

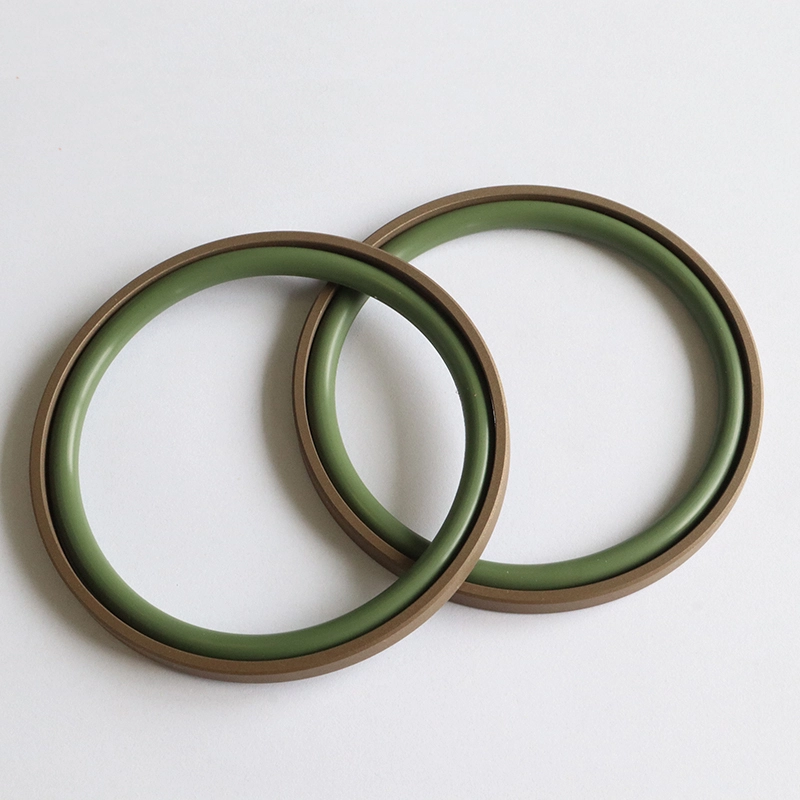

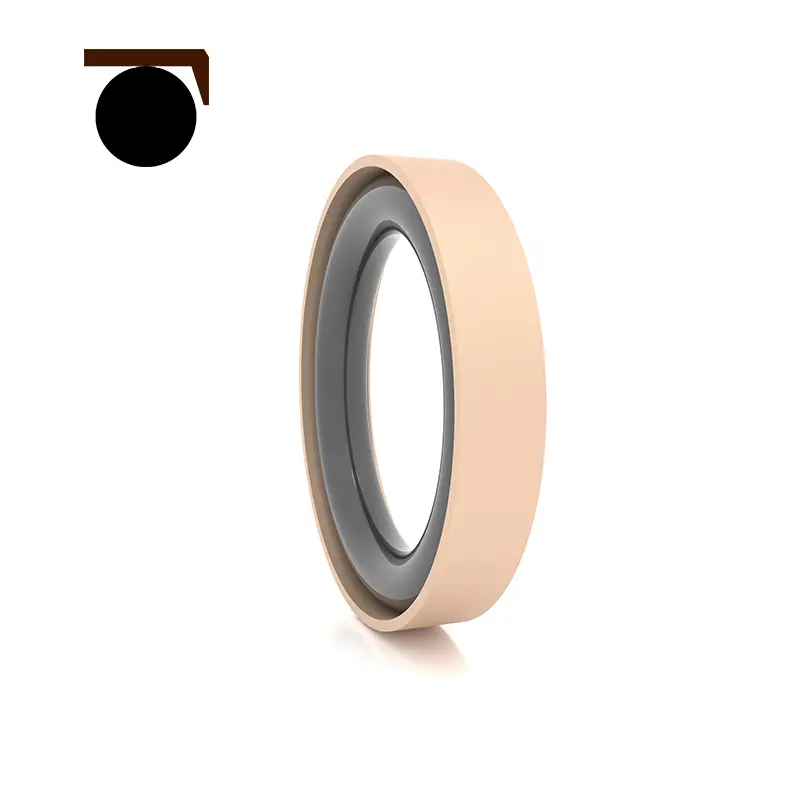

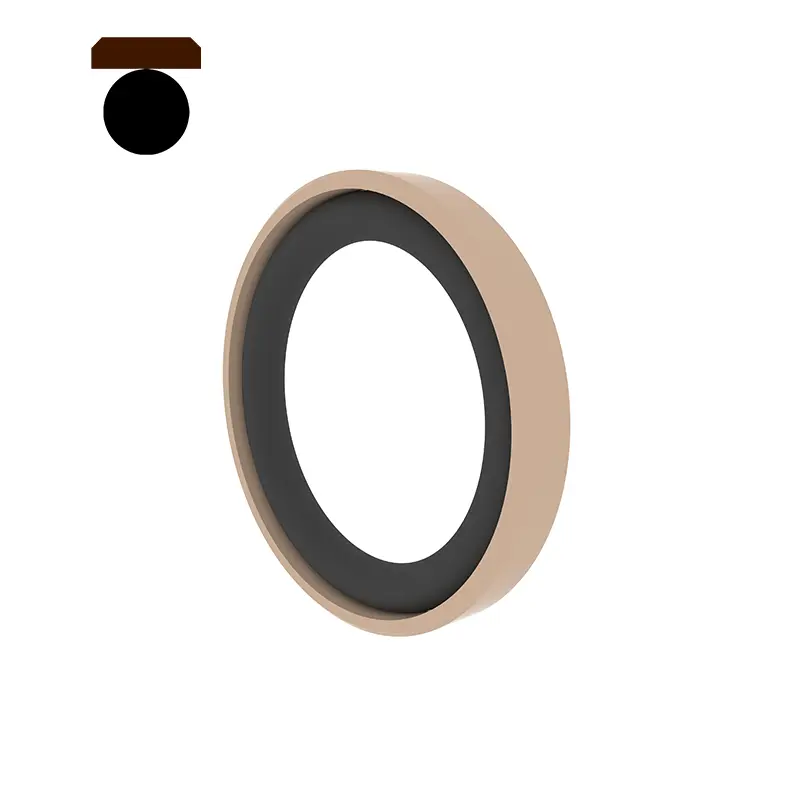

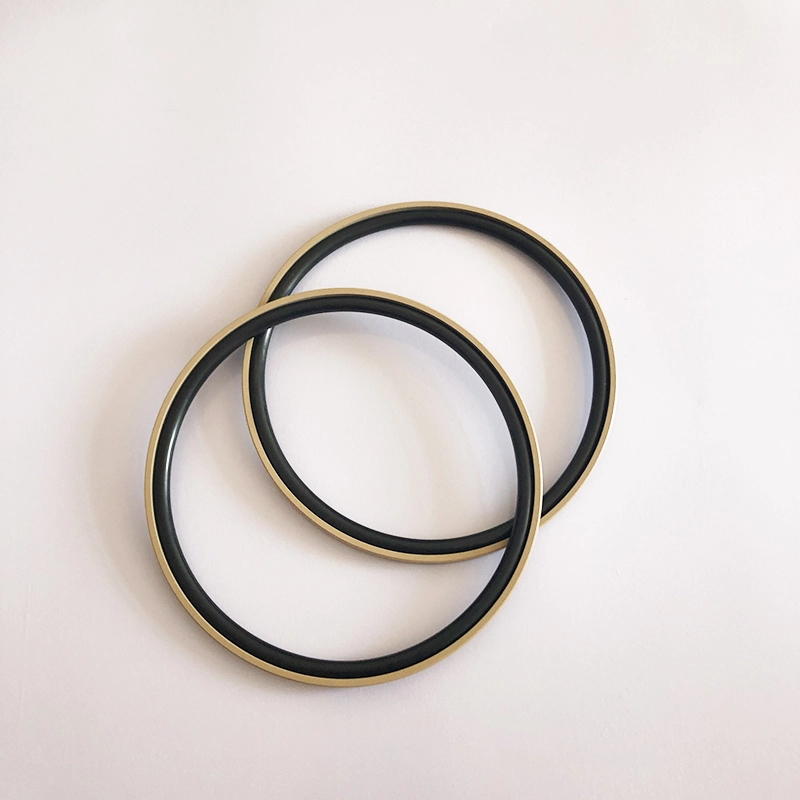

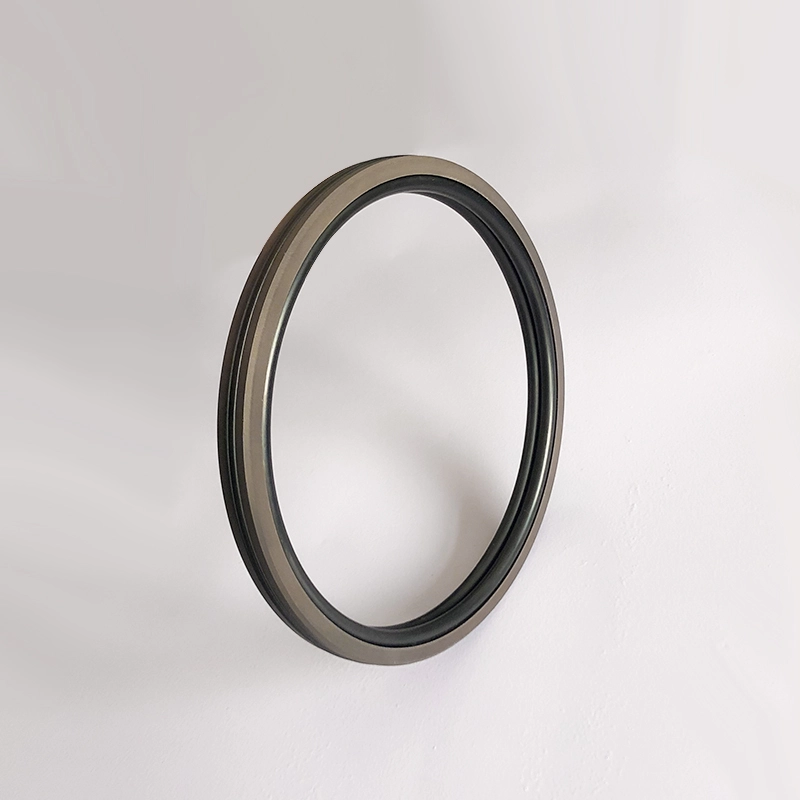

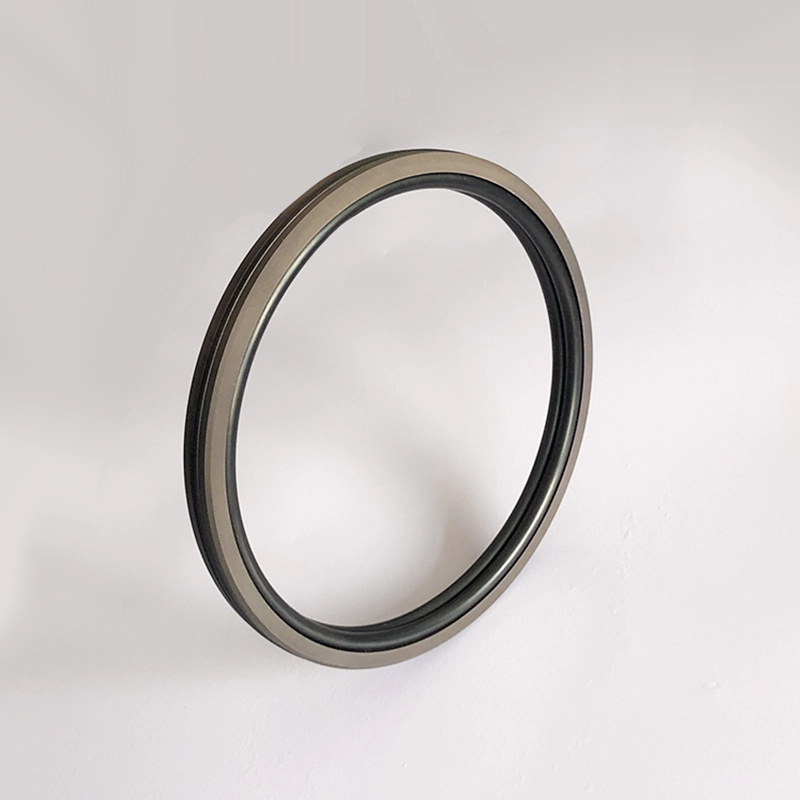

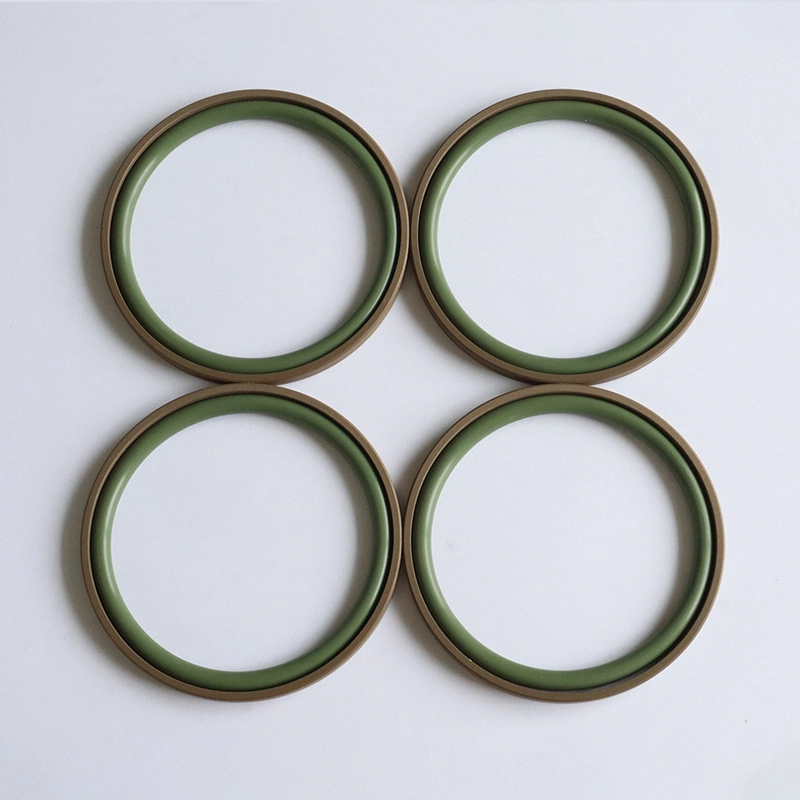

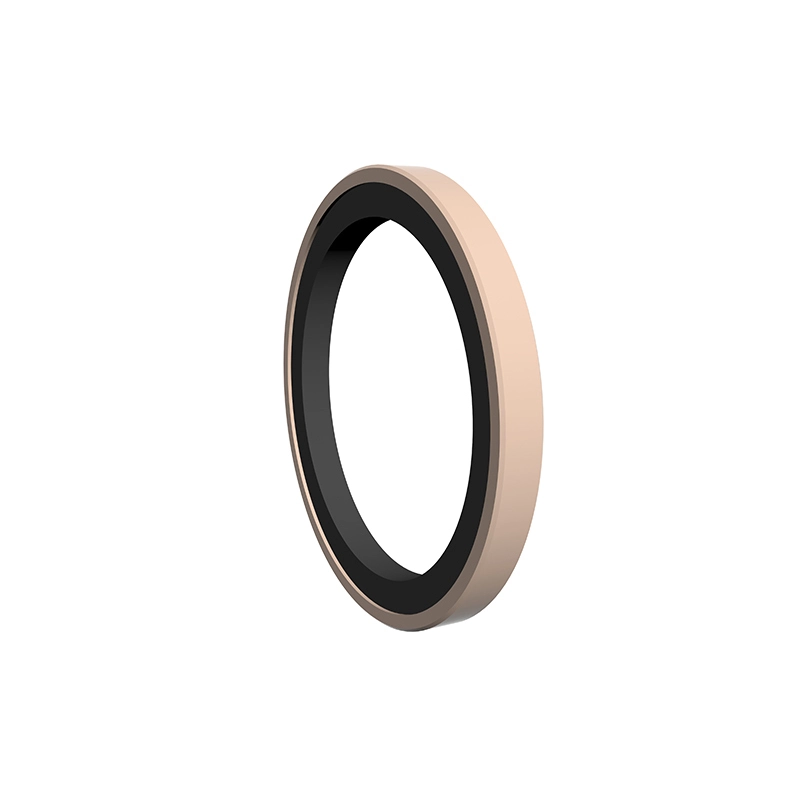

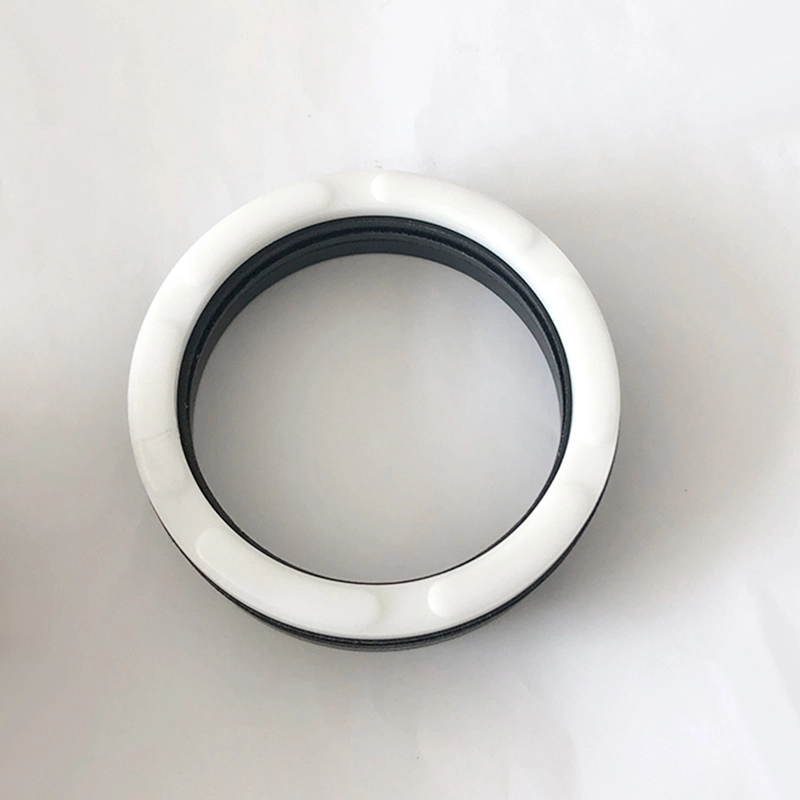

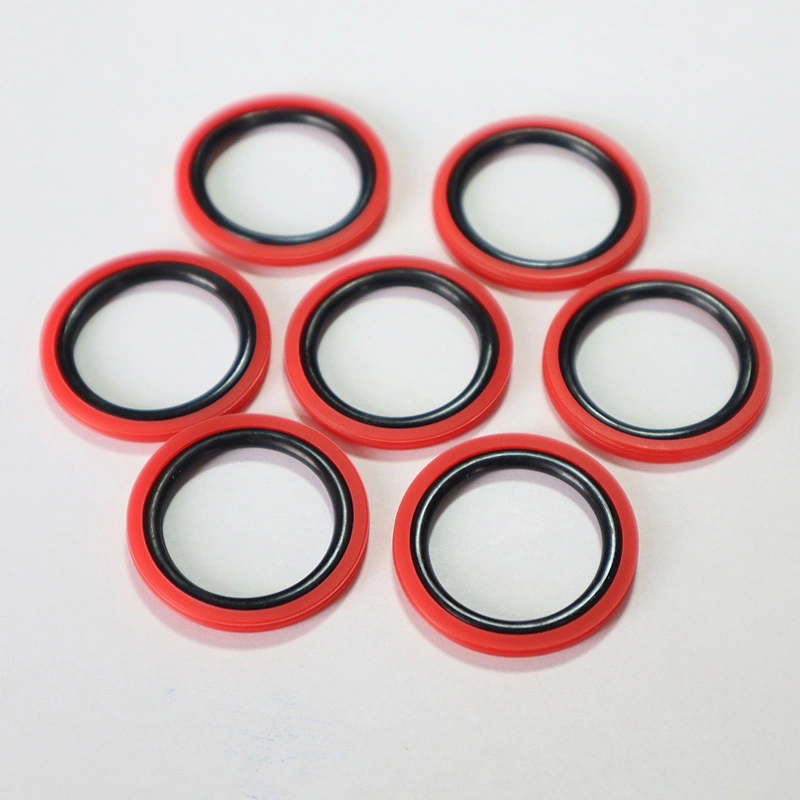

RC61 et RC62 sont composés d'un anneau d'étanchéité rectangulaire PTFE rempli et d'un anneau en caoutchouc en forme de O, adapté à la scellage de pression bidirectionnelle alternative à la pression bidirectionnelle. RC61-B est composé d'un anneau d'étanchéité étanche PTFE rempli et d'un anneau en caoutchouc en forme de O, adapté au mouvement de la pression unidirectionnelle hydraulique. Le RC62-B est un joint à pas inversé en service lourd, adapté à la scellage de la scellage de la pression unidirectionnelle. Le joint torique fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Il est généralement utilisé conjointement avec un anneau de guidage pour un équipement hydraulique lourd. Les rainures divisées (ouvertes) doivent être utilisées pour les cylindres d'un diamètre inférieur à 30 mm. Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

2. Stabilité à très haute pression sous pression et conditions difficiles;

3. Longue durée, peut être utilisée pour les joints de lubrification sans huile;

4. Peut être utilisé pour sceller des milieux à faible viscosité tels que l'eau;

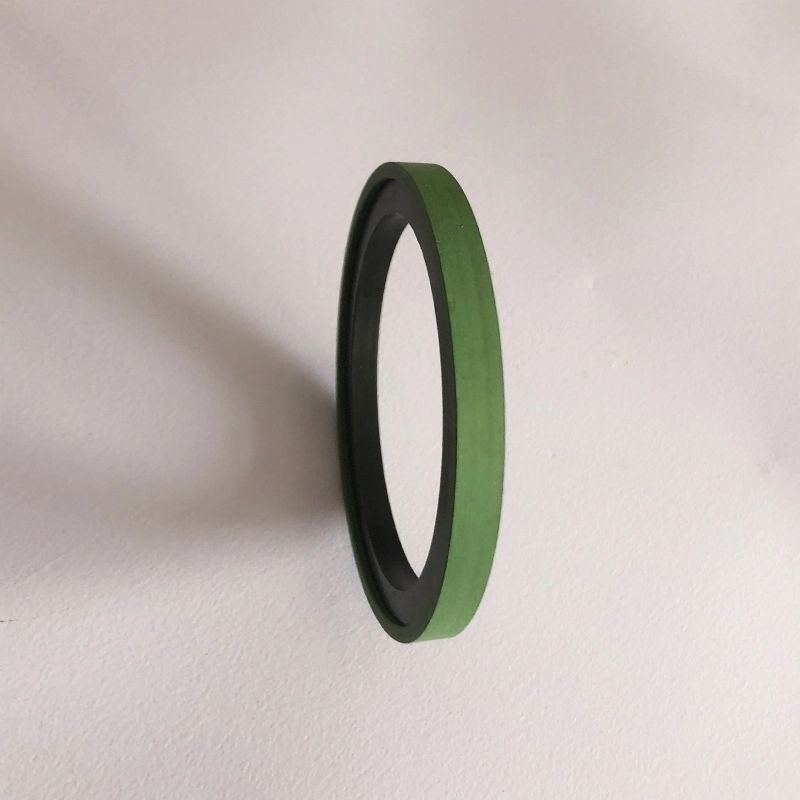

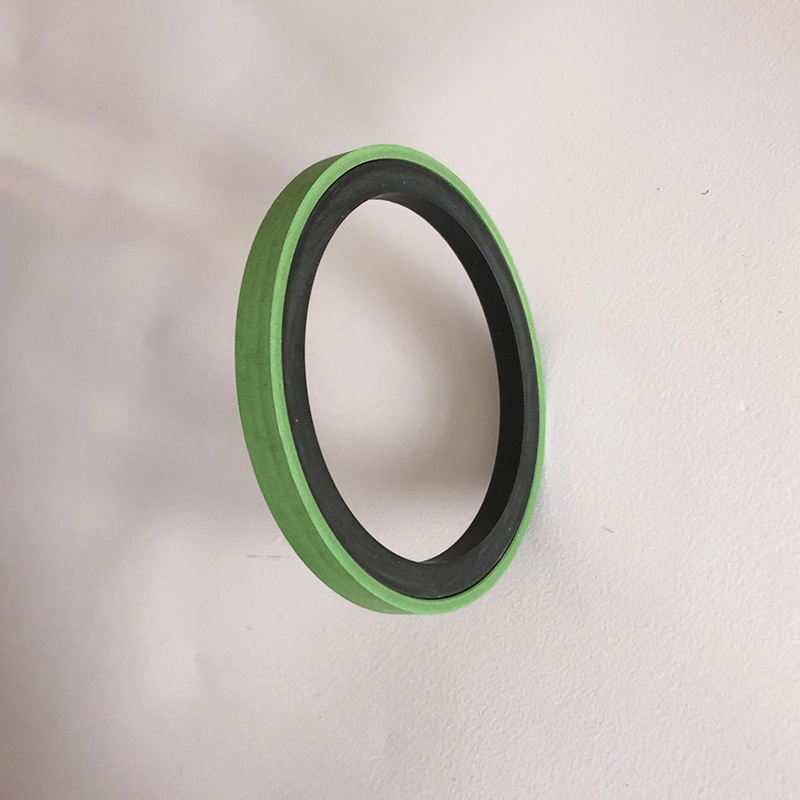

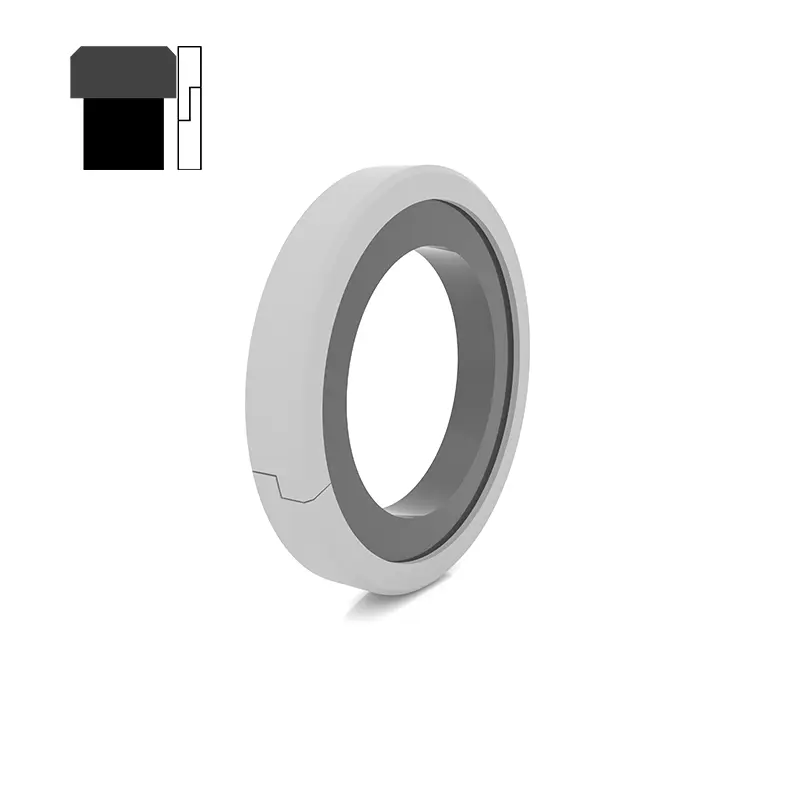

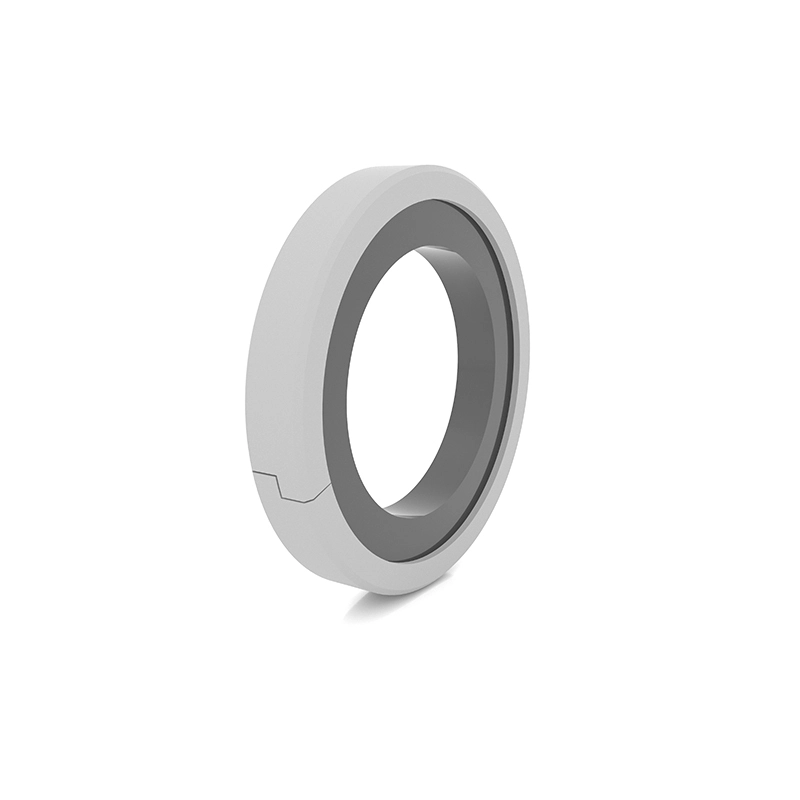

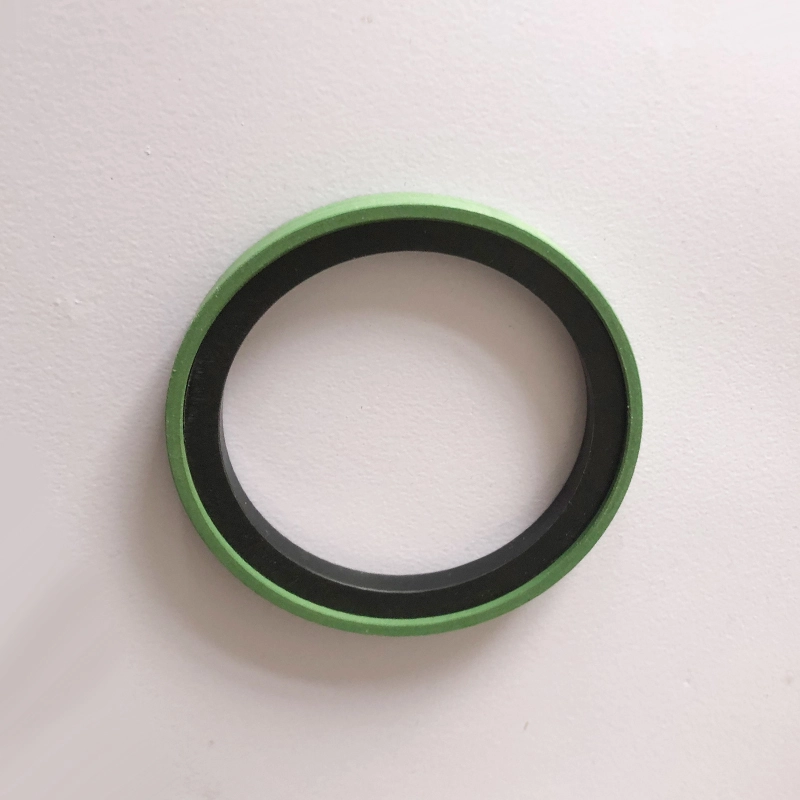

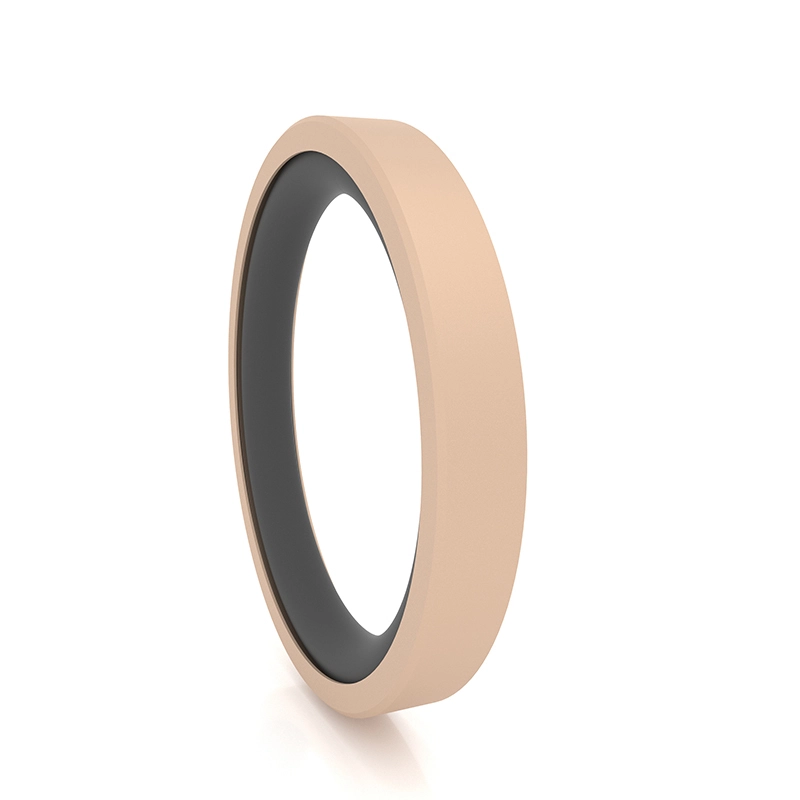

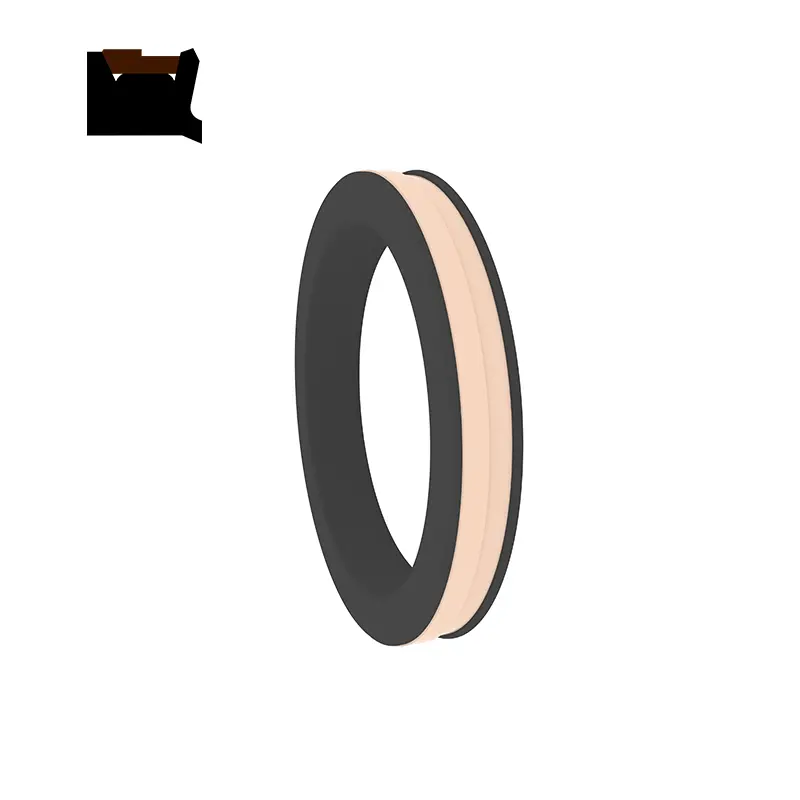

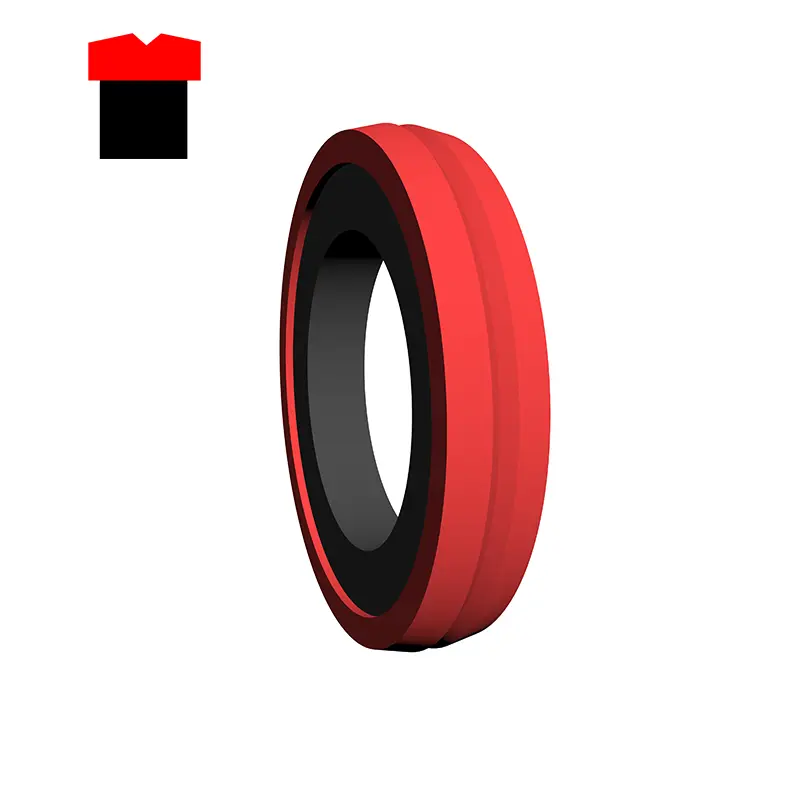

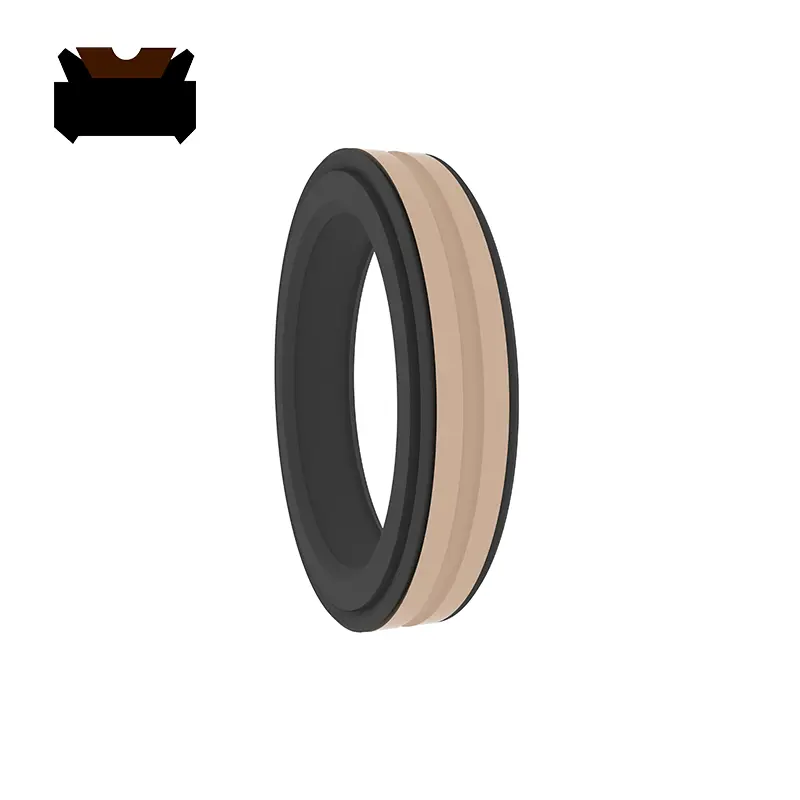

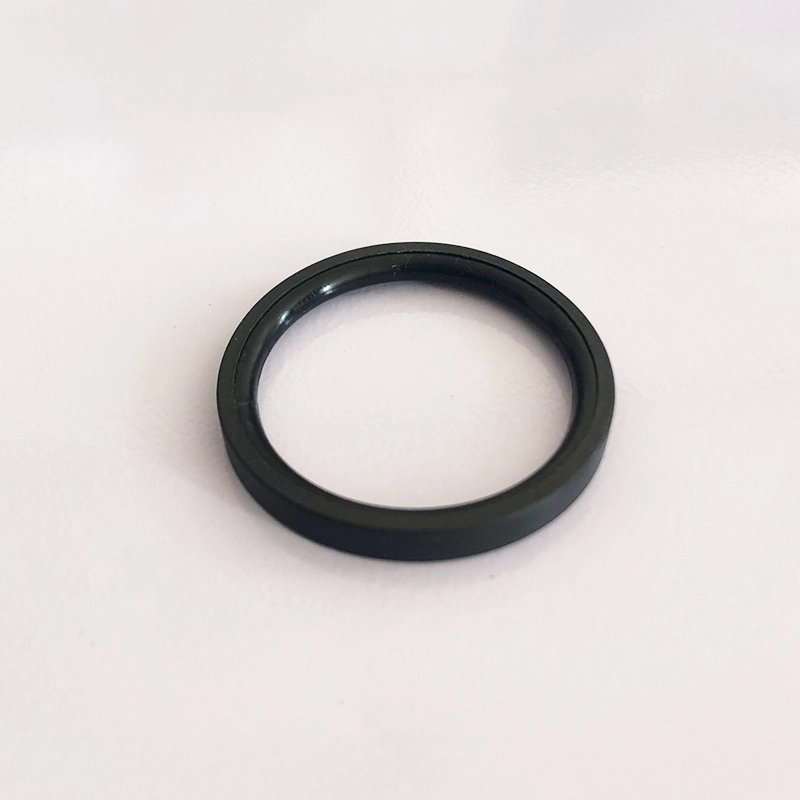

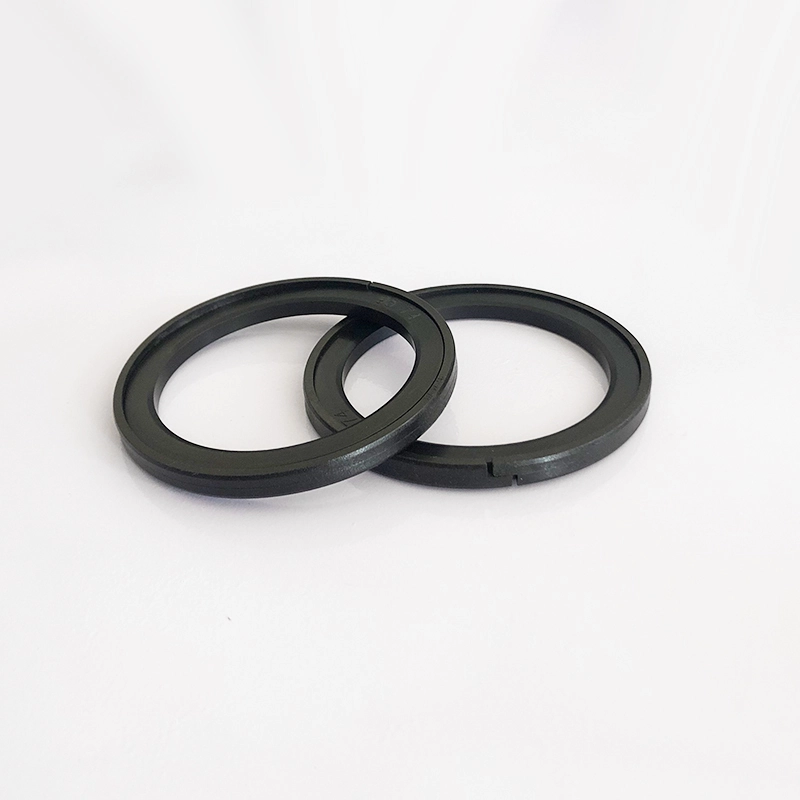

OK est composé d'un anneau d'étanchéité thermoplastique en matériau spécial et d'un anneau en caoutchouc rectangulaire, qui convient au mouvement bidirectionnel alternatif hydraulique. L'anneau en caoutchouc fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Étant donné que l'anneau d'étanchéité adopte une structure ouverte, le problème dont l'anneau Glyd a besoin d'outils spéciaux à installer est résolu. Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, pas de rampe;

2. Stabilité à très haute pression sous pression et conditions difficiles;

3. Installation simple et pratique, aucun outil d'assemblage requis;

4. Peut être utilisé pour sceller des milieux à faible viscosité tels que l'eau;

5. Bonnes performances anti-extrusion, permettant un plus grand écart d'extrusion.

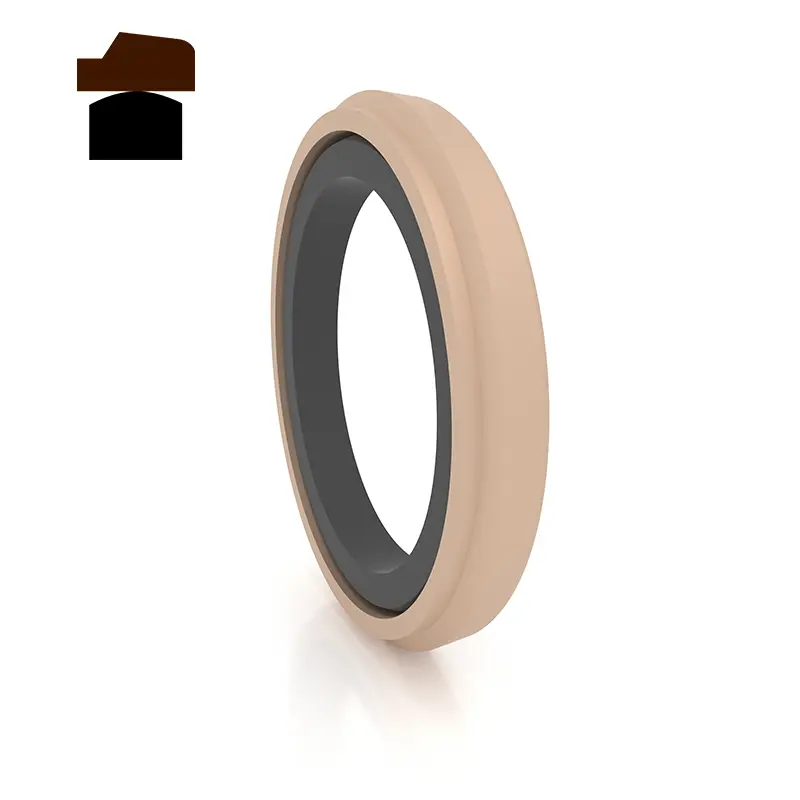

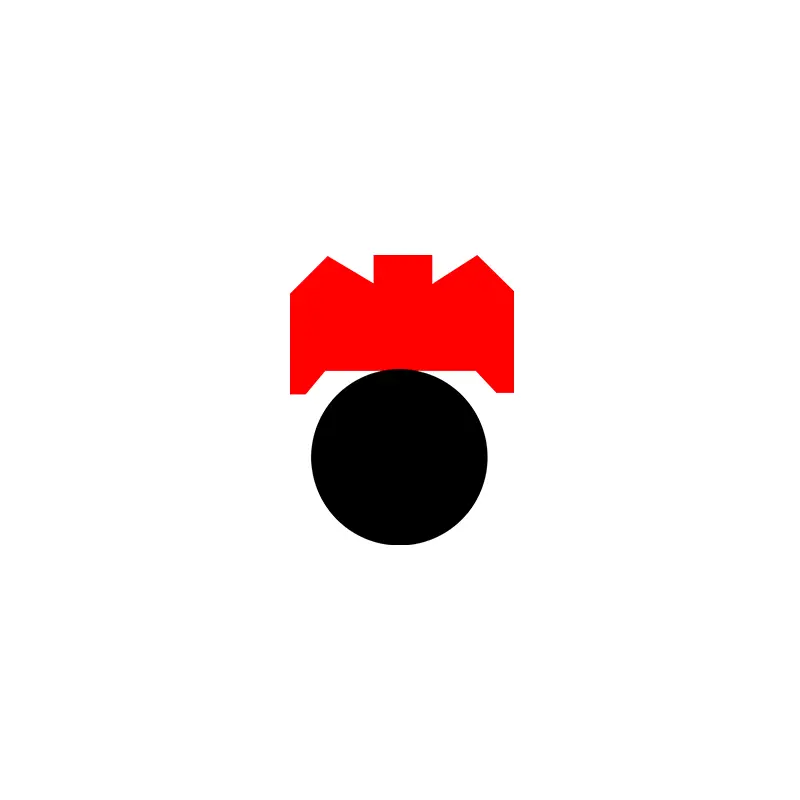

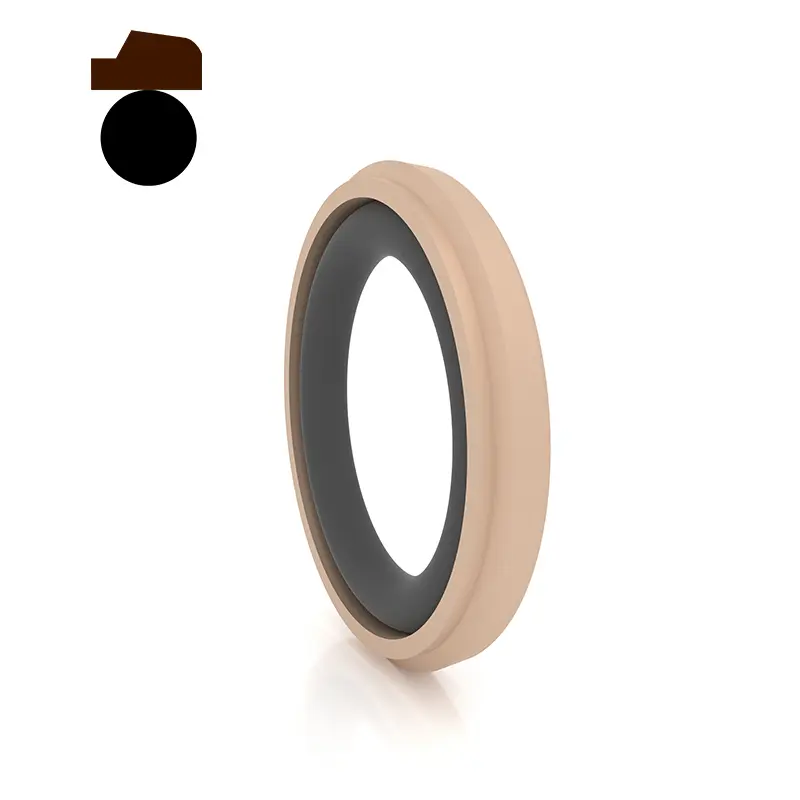

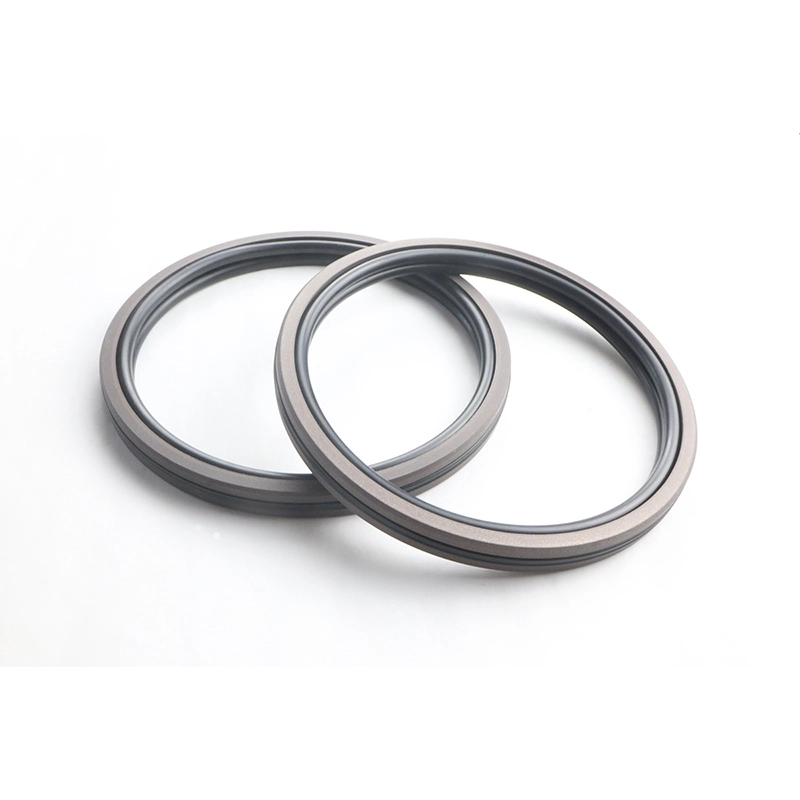

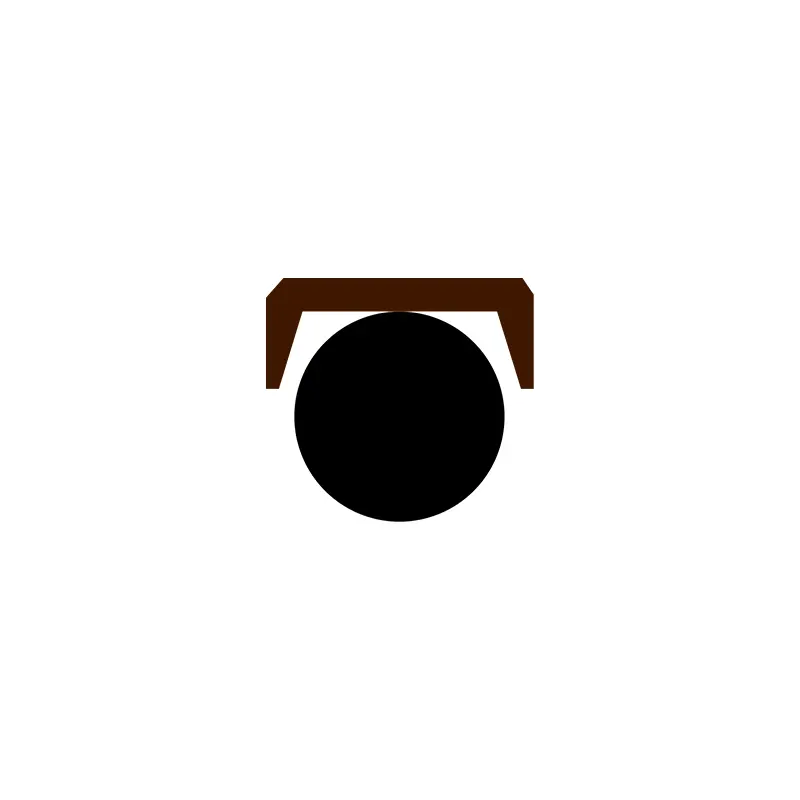

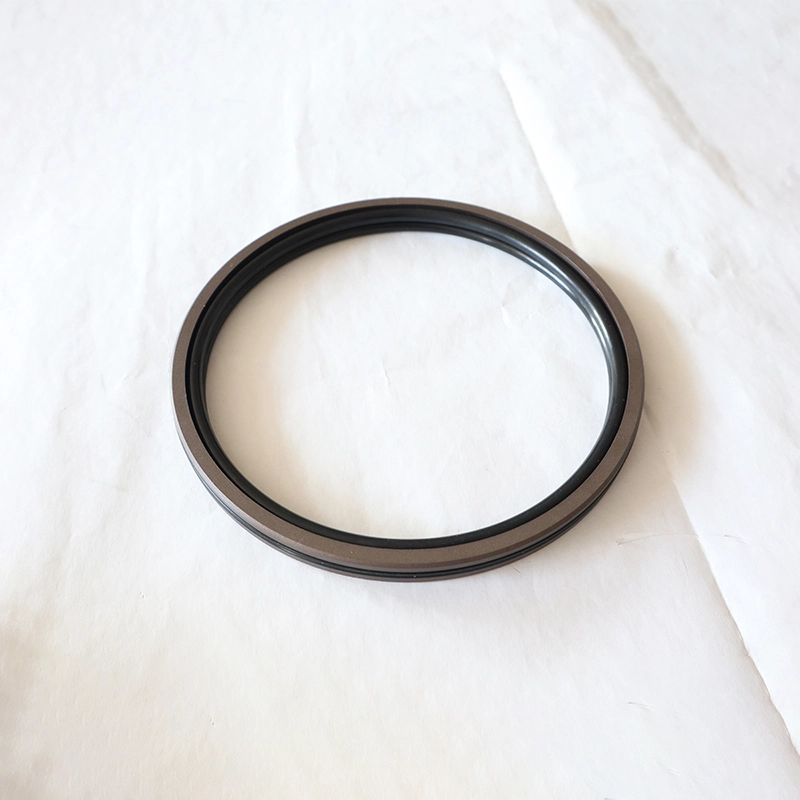

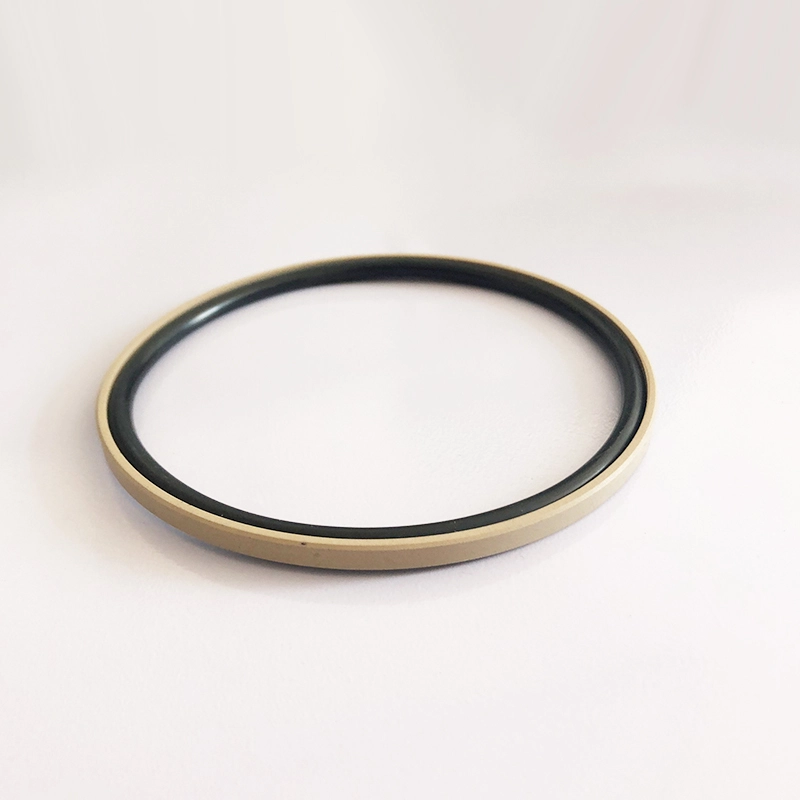

RC63 est composé d'un anneau d'étanchéité en forme de capuchon PTFE et d'un anneau en caoutchouc en forme de O, qui convient à la scellage de pression bidirectionnelle alternative hydraulique et pneumatique. L'anneau en forme de O fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Étant donné que l'anneau d'étanchéité adopte une conception de lèvres mince, la capacité de compensation de suivi est bonne, donc les performances d'étanchéité sont bonnes et peuvent être installées dans la rainure de l'anneau GB12350. Les rainures divisées (ouvertes) doivent être utilisées pour les diamètres du cylindre inférieur à 30 mm. Caractéristiques:

1. Il peut être utilisé à la fois pour l'hydraulique et le pneumatique, et peut être utilisé pour le scellement de la pression bidirectionnelle;

2. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

3. Longue durée, peut être utilisée pour les joints de lubrification sans huile;

Petit espace structurel, installation et entretien facile;

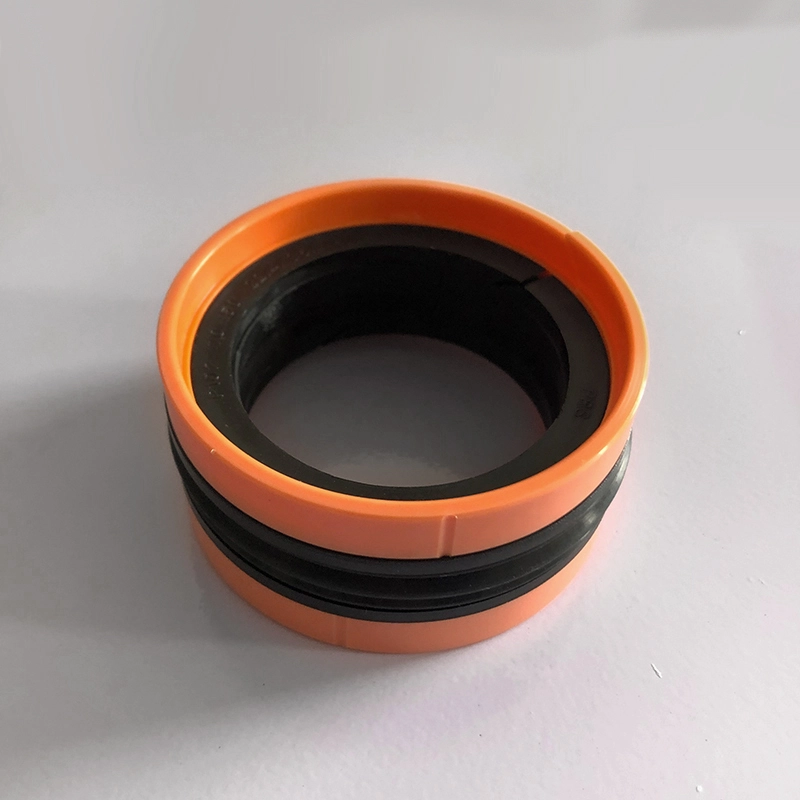

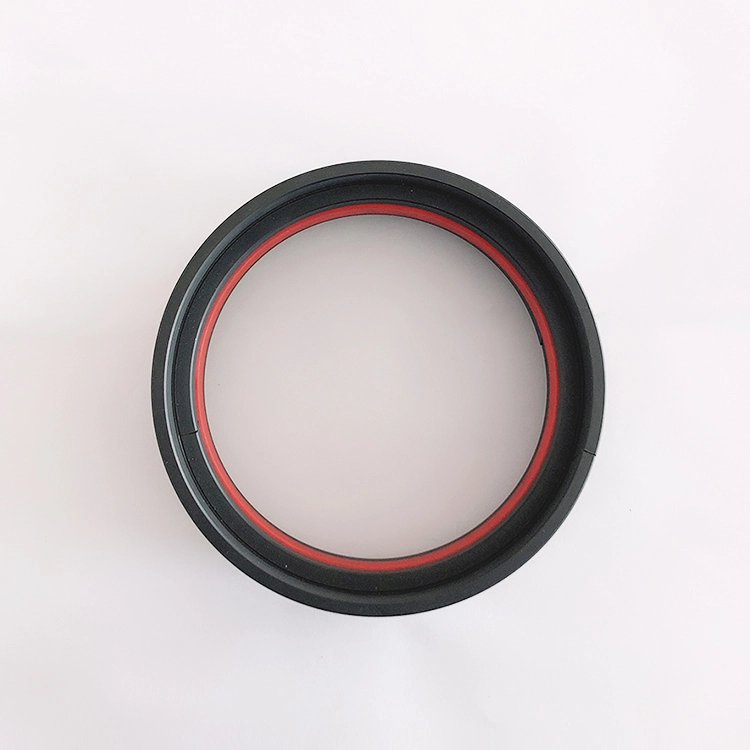

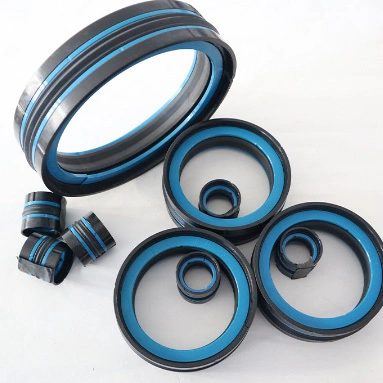

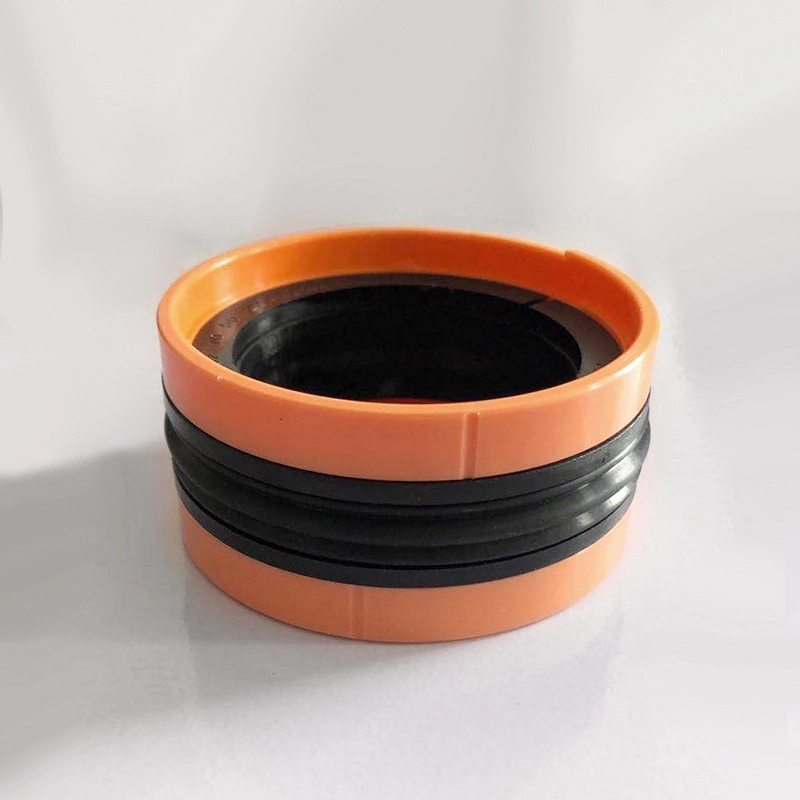

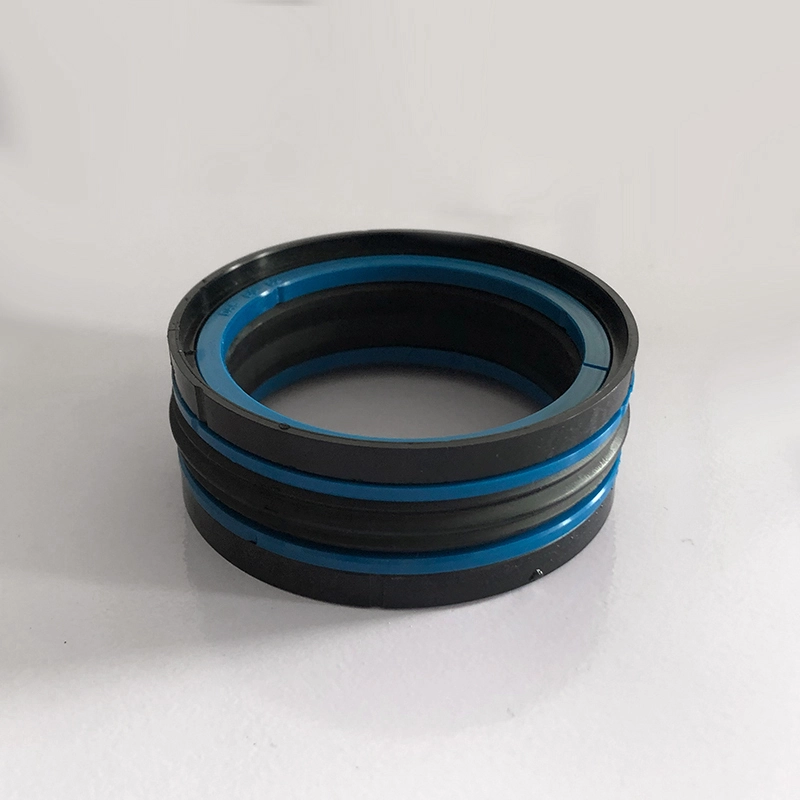

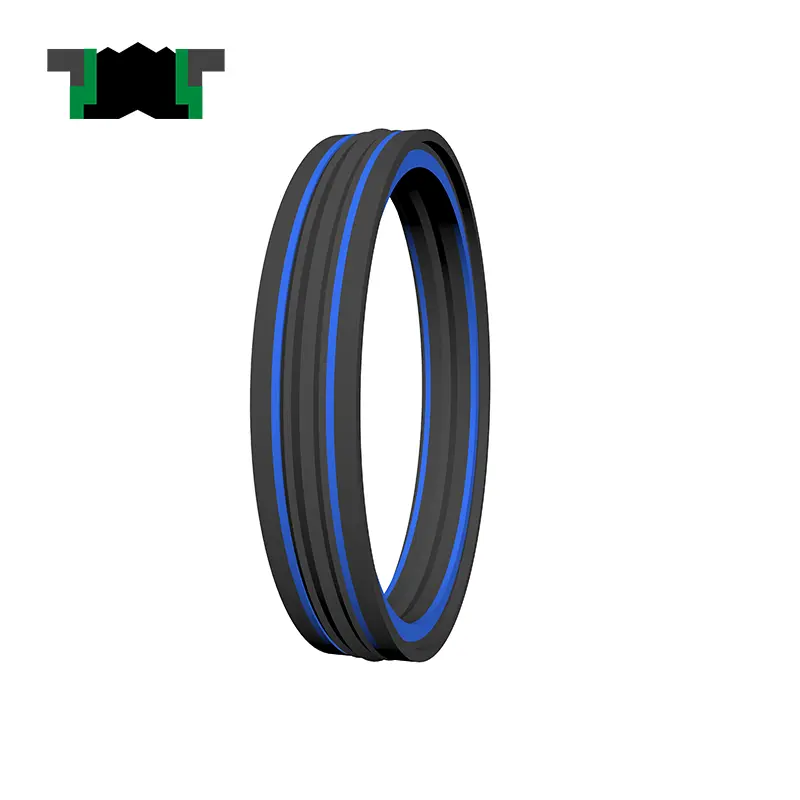

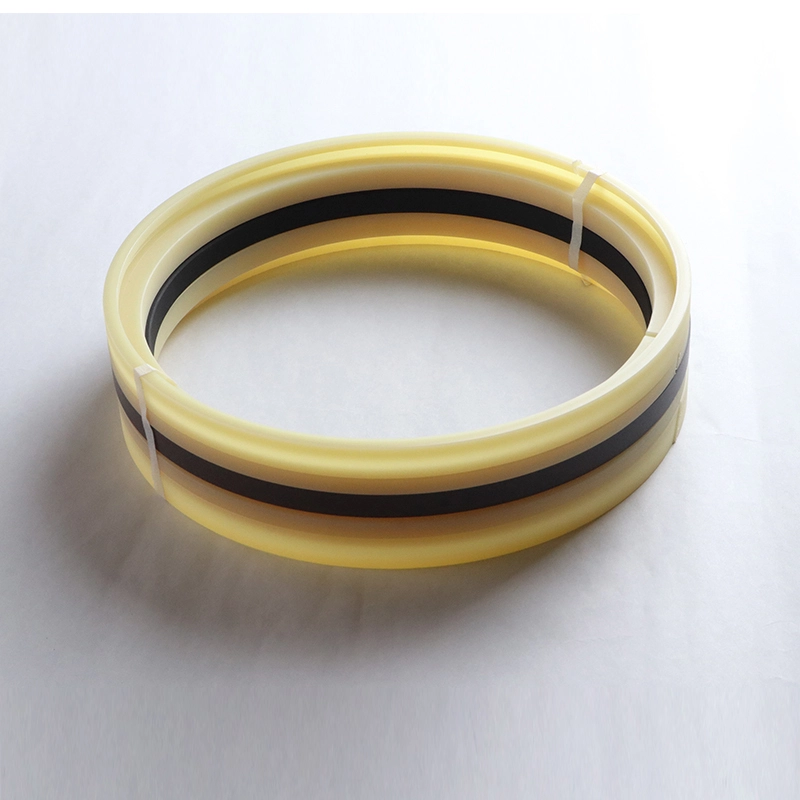

Les KDAS, TPM (forme spéciale) sont un ensemble de joint de piston de compression à cinq combinaisons composé d'un élément d'étanchéité en caoutchouc, de deux anneaux de retenue et de deux anneaux de guidage. Convient à la scellage bidirectionnel à la scellage des pistons. Caractéristiques:

1. Bonne étanchéité, haute fiabilité, structure compacte;

2. Ne sera pas serré dans l'écart radial;

3. Installation simple, installation intégrale de piston;

La forme géométrique spéciale de l'élément d'étanchéité NBR l'empêche de se tordre dans la rainure pendant l'installation.

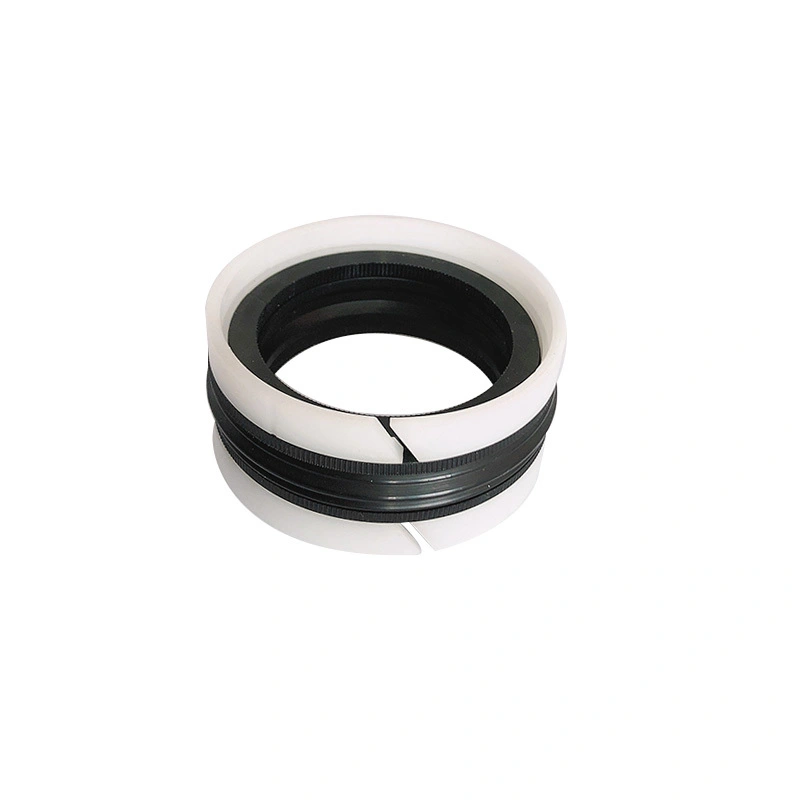

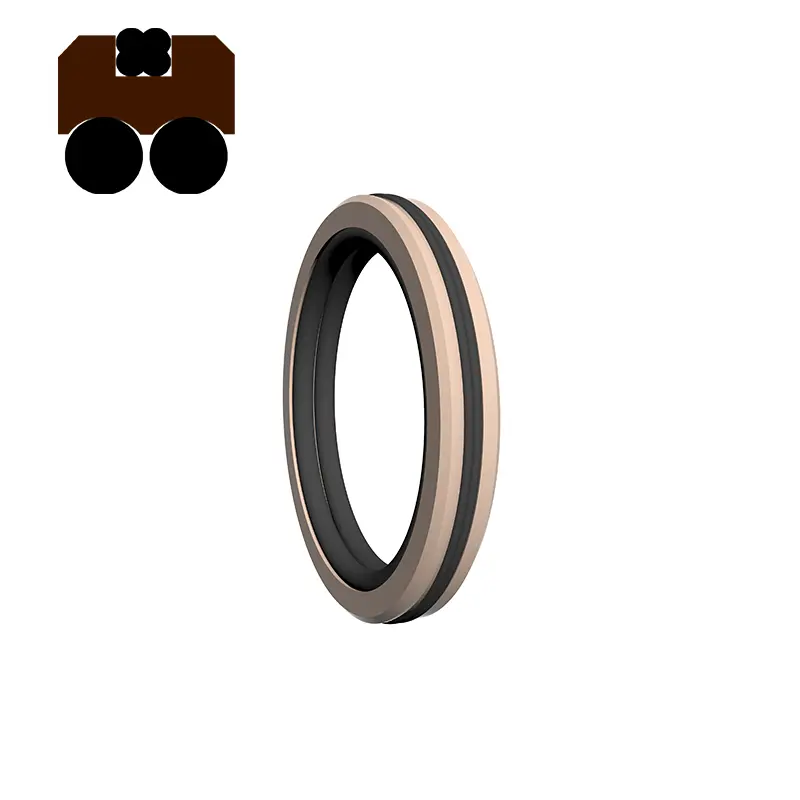

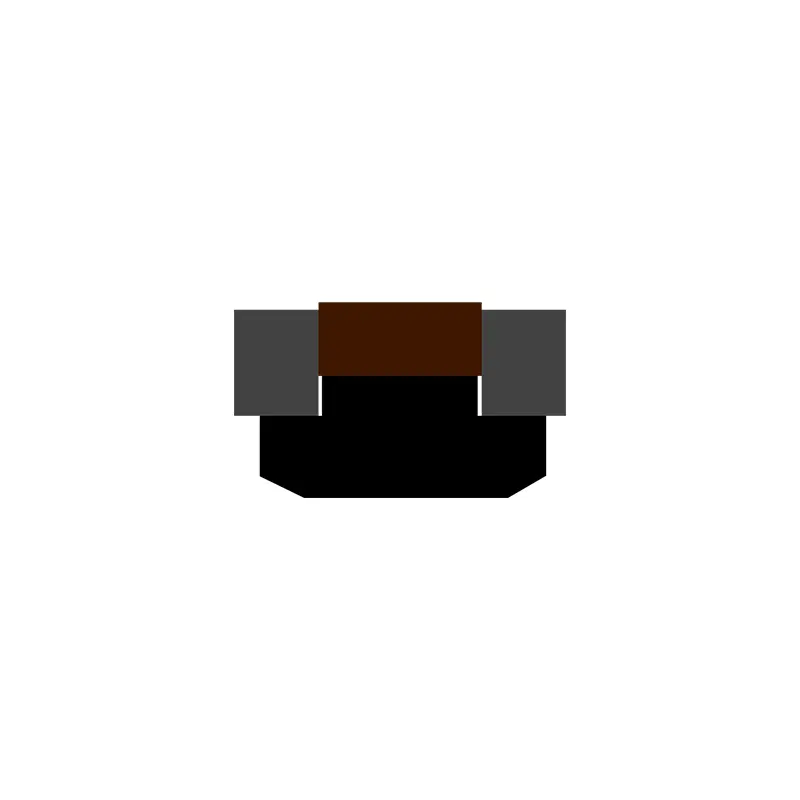

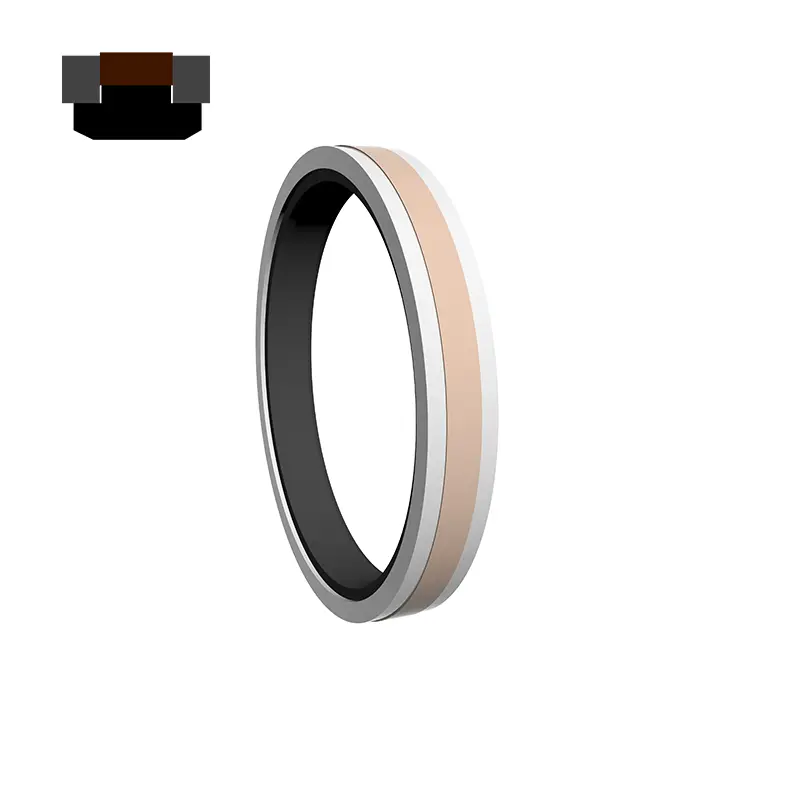

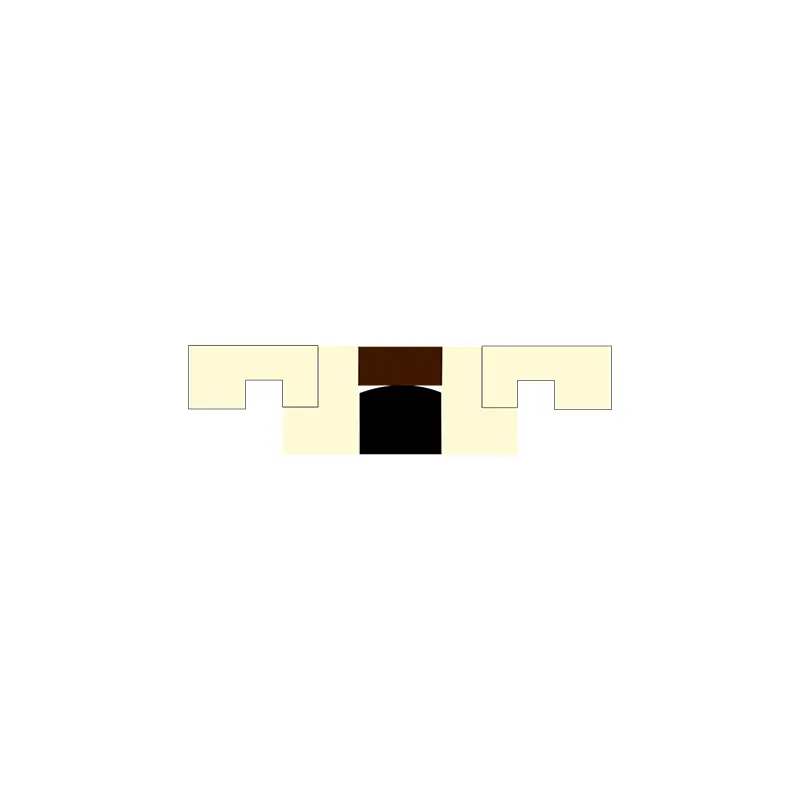

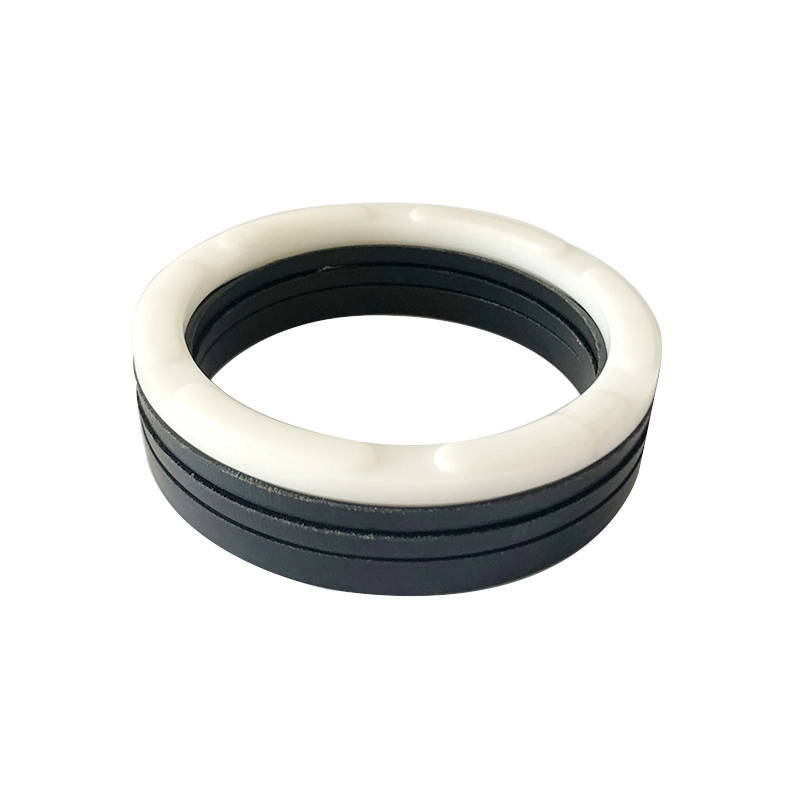

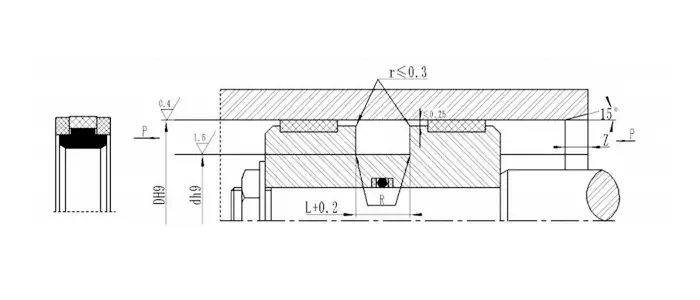

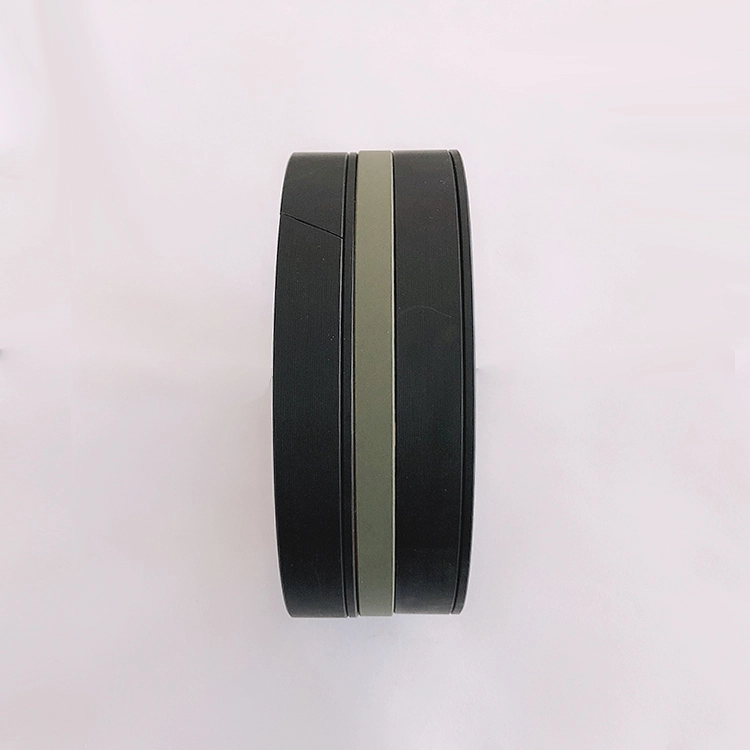

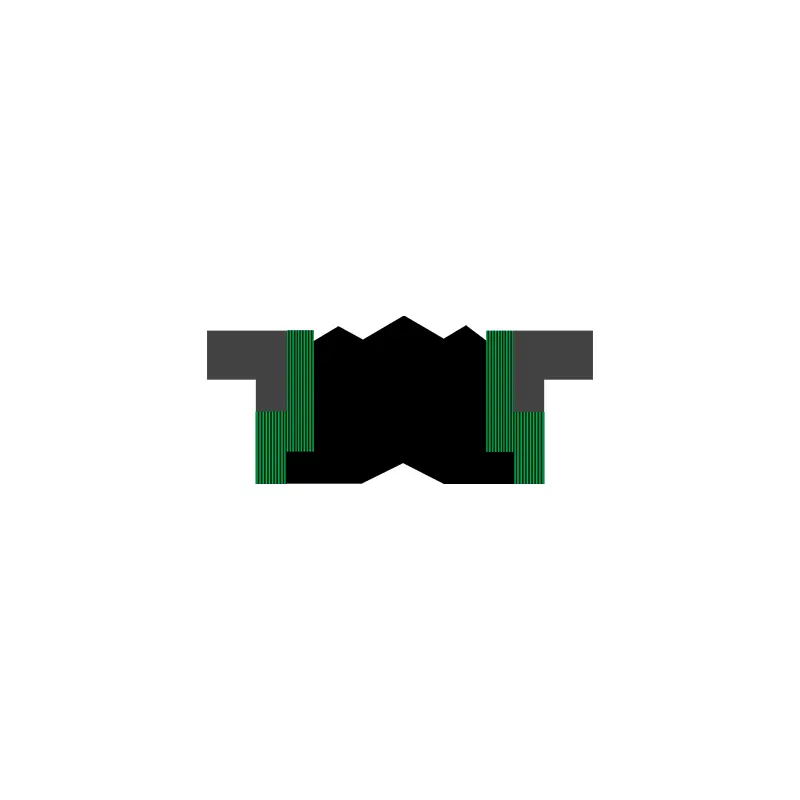

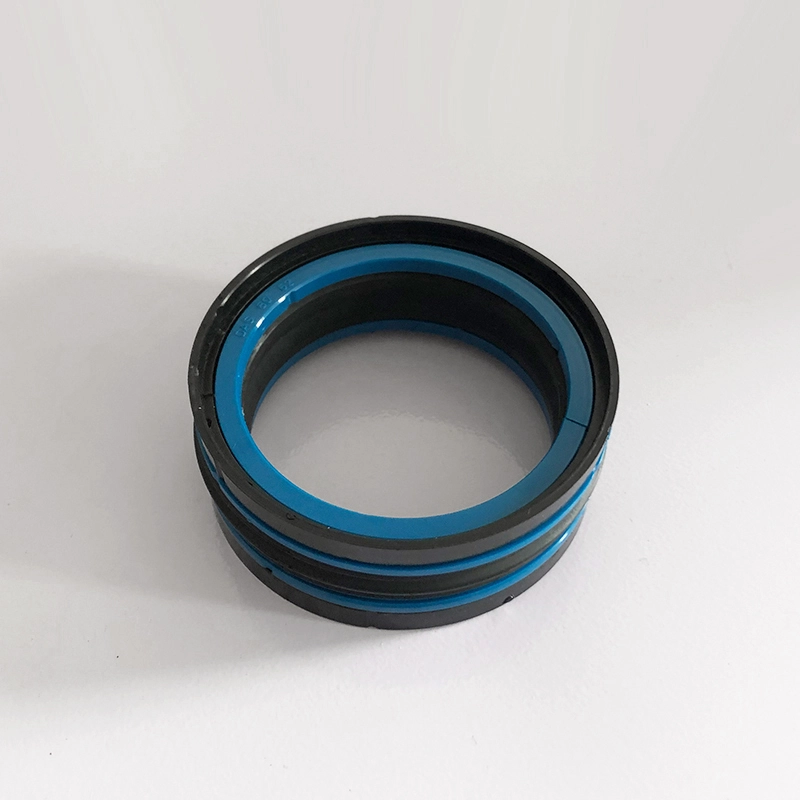

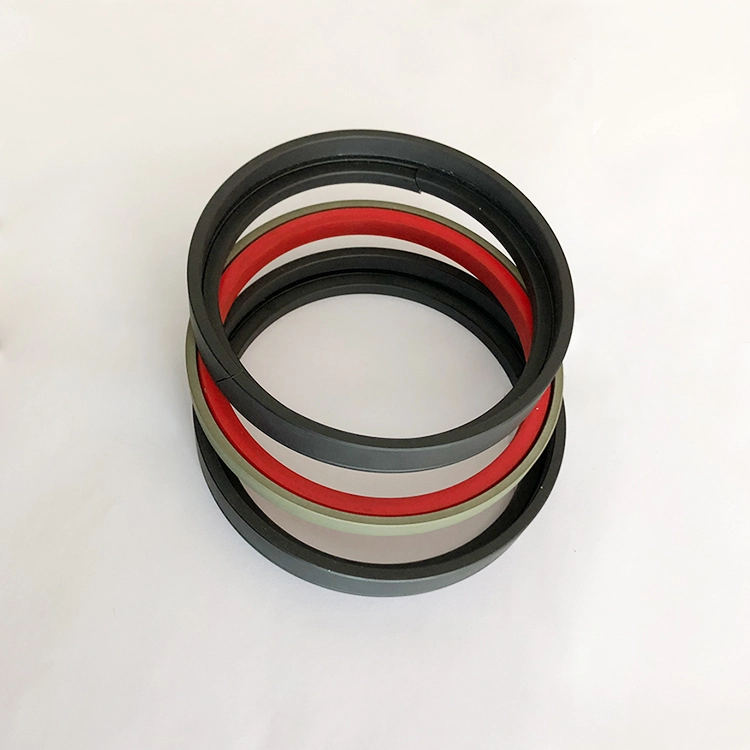

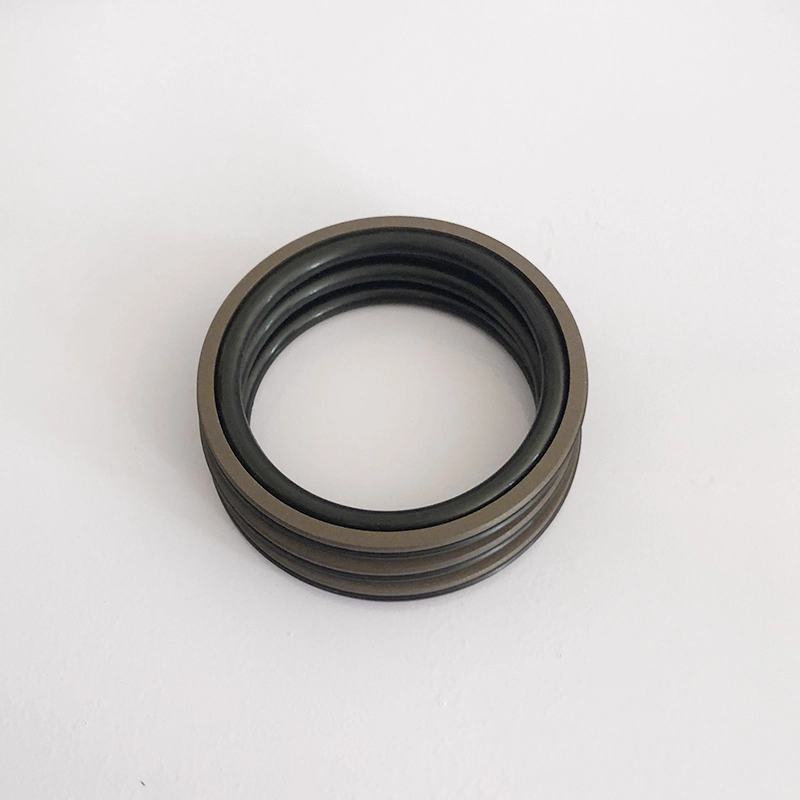

GDKK se compose de deux anneaux de guidage, de deux anneaux de retenue, d'un anneau en caoutchouc élastique et d'une bague de scellage. L'anneau de guidage joue un rôle de positionnement et de guidage. L'anneau de retenue joue un rôle de soutien et de positionnement, l'anneau en caoutchouc élastique fournit une force élastique et compense la perte de l'anneau d'étanchéité. L'anneau d'étanchéité coopère avec le trou intérieur du cylindre d'huile pour produire un effet d'étanchéité, qui convient à l'étanchéité de la pression bidirectionnelle du piston du cylindre d'huile. Il a un bon effet d'étanchéité même dans des conditions de travail sévères. Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

2. Stabilité à très haute pression sous pression et conditions difficiles;

3. Une grande durée de vie peut être utilisée pour sceller dans de mauvaises conditions de lubrification;

4. Peut être utilisé pour sceller des milieux à faible viscosité tels que l'eau;

Excellentes performances d'étanchéité haute et basse pression.

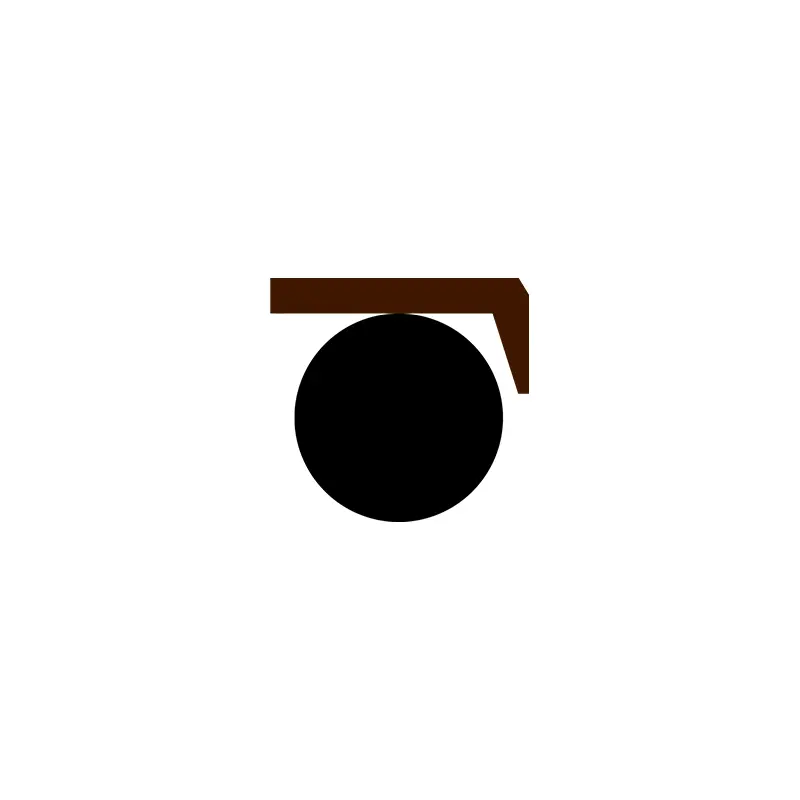

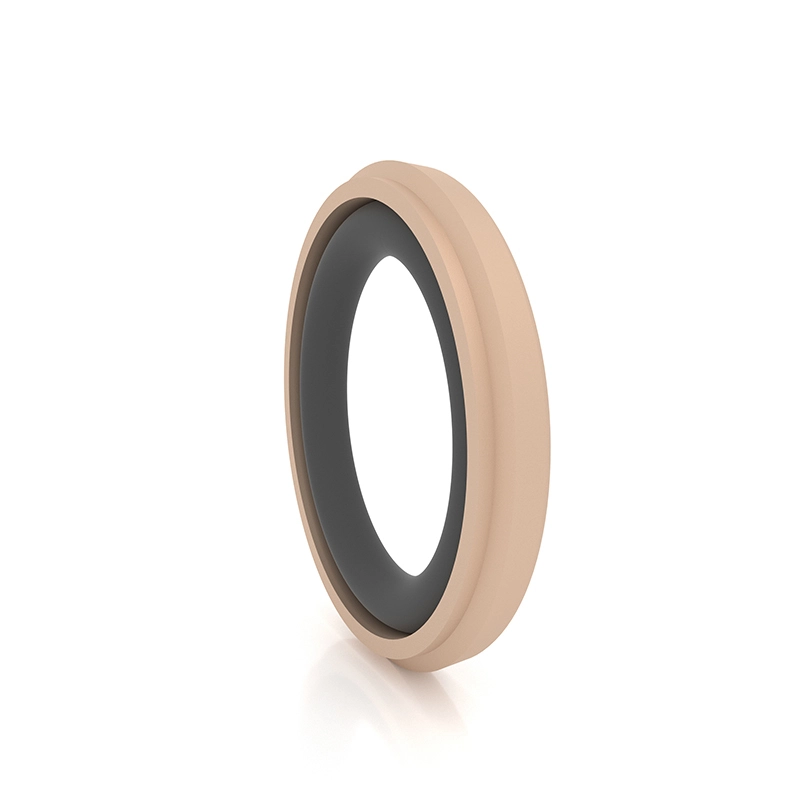

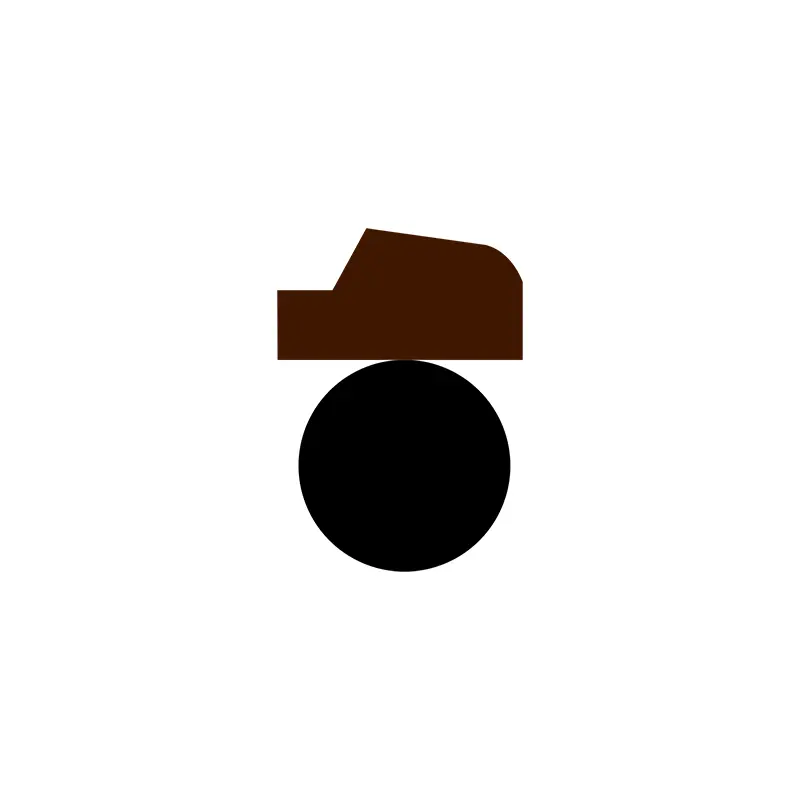

RC64 est composé d'un anneau d'étanchéité triangulaire PTFE et d'un anneau en caoutchouc J. Le joint torique fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Étant donné que l'anneau d'étanchéité adopte une conception de lèvres mince, la capacité de compensation de suivi est meilleure, donc les performances d'étanchéité sont bonnes. La rainure divisée (ouverte) doit être utilisée pour les diamètres du cylindre inférieur à 30 mm. Caractéristiques:

1. Il peut être utilisé pour l'hydraulique et le pneumatique;

2. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

3. Longue durée, peut être utilisée pour les joints de lubrification sans huile;

Petit espace structurel, installation et entretien facile;

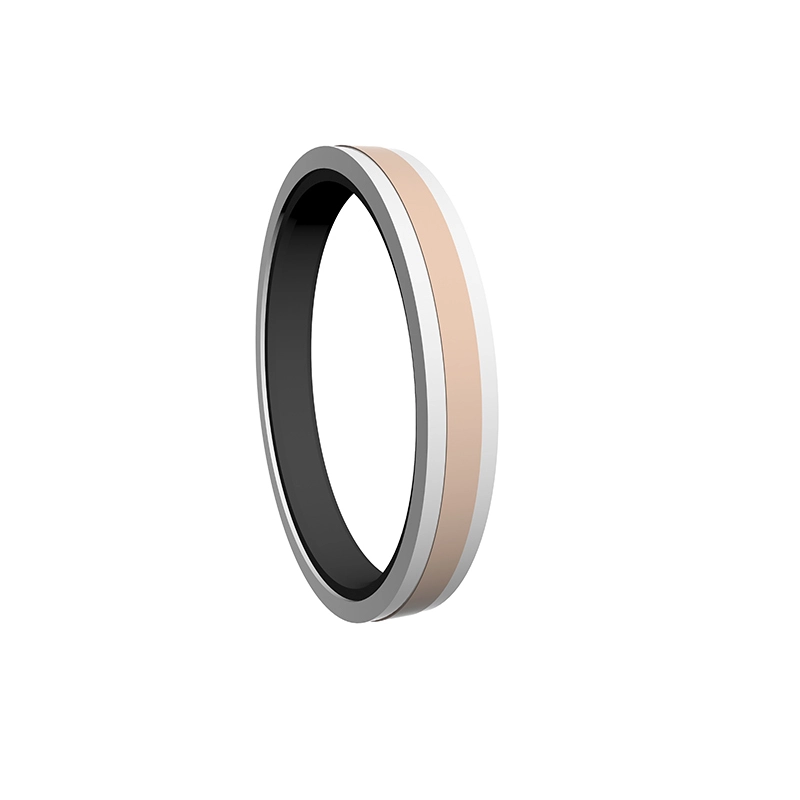

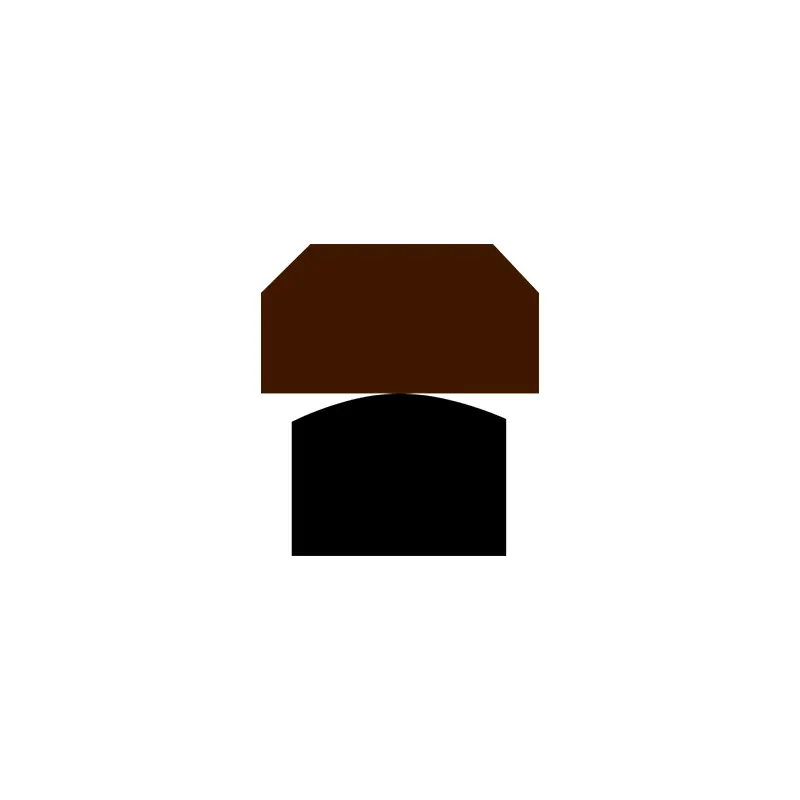

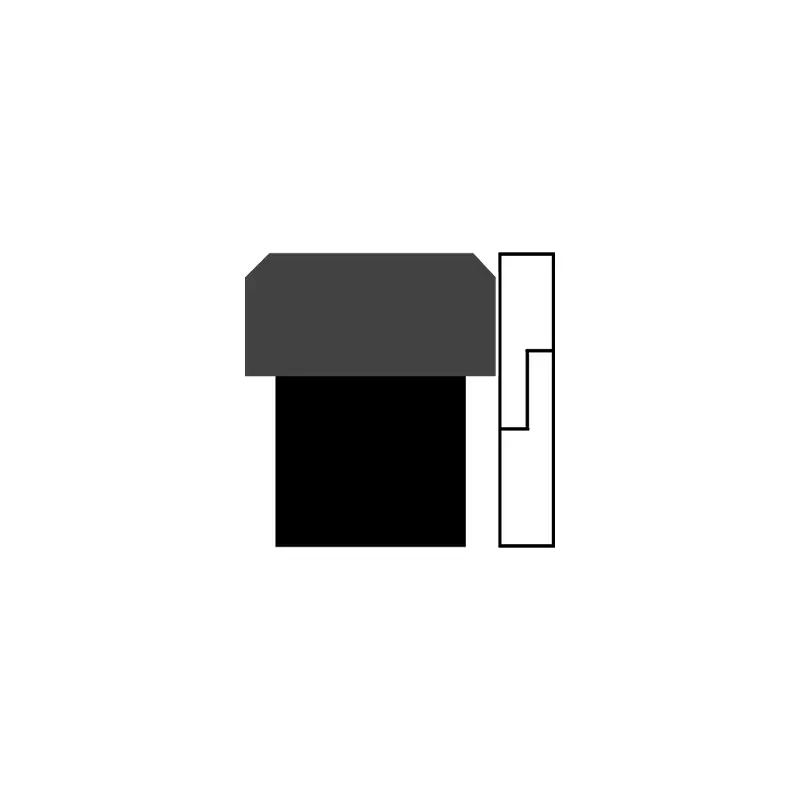

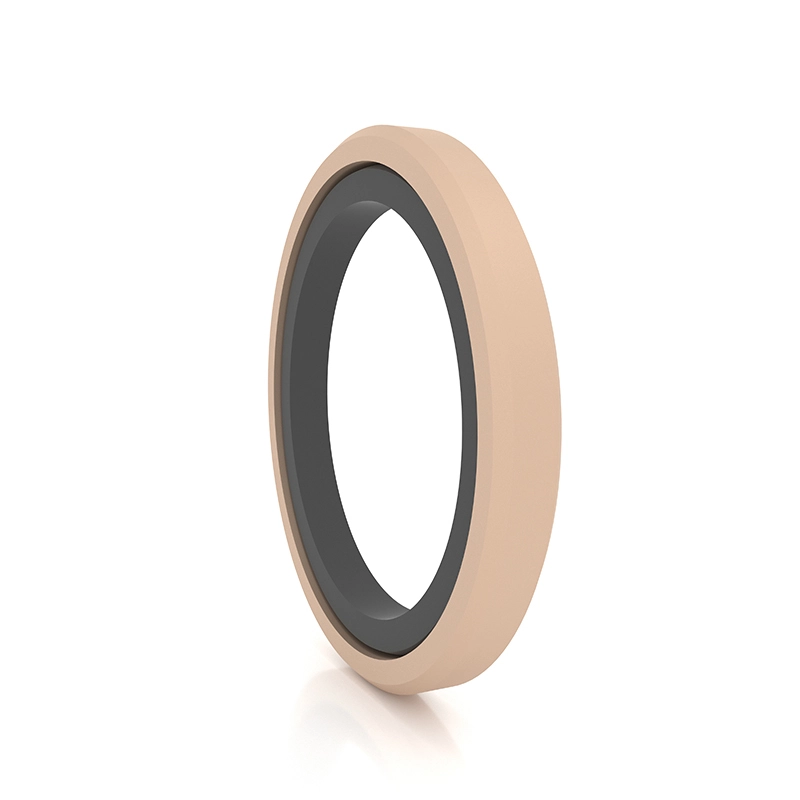

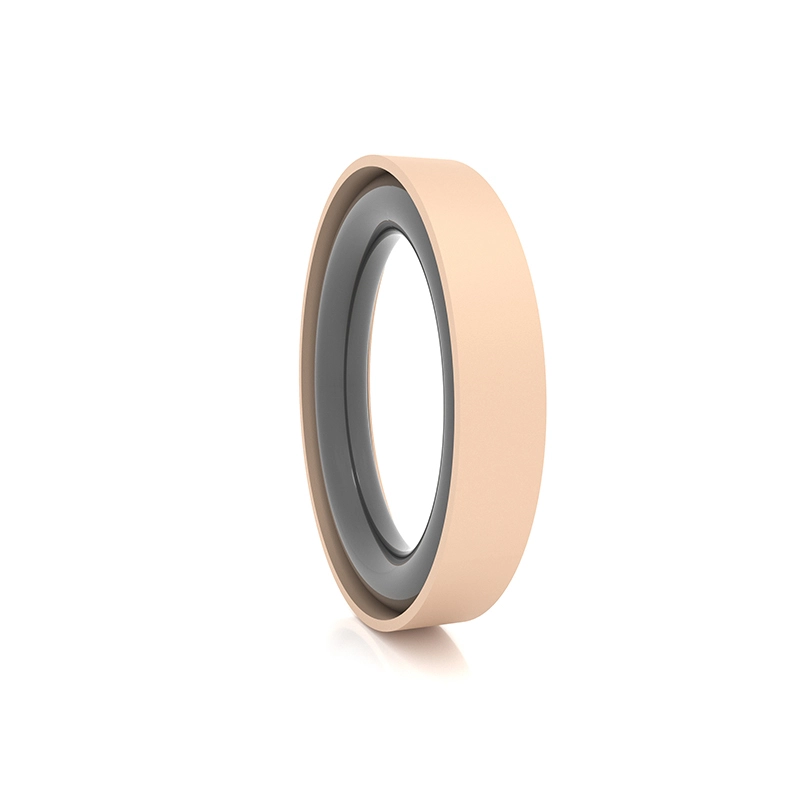

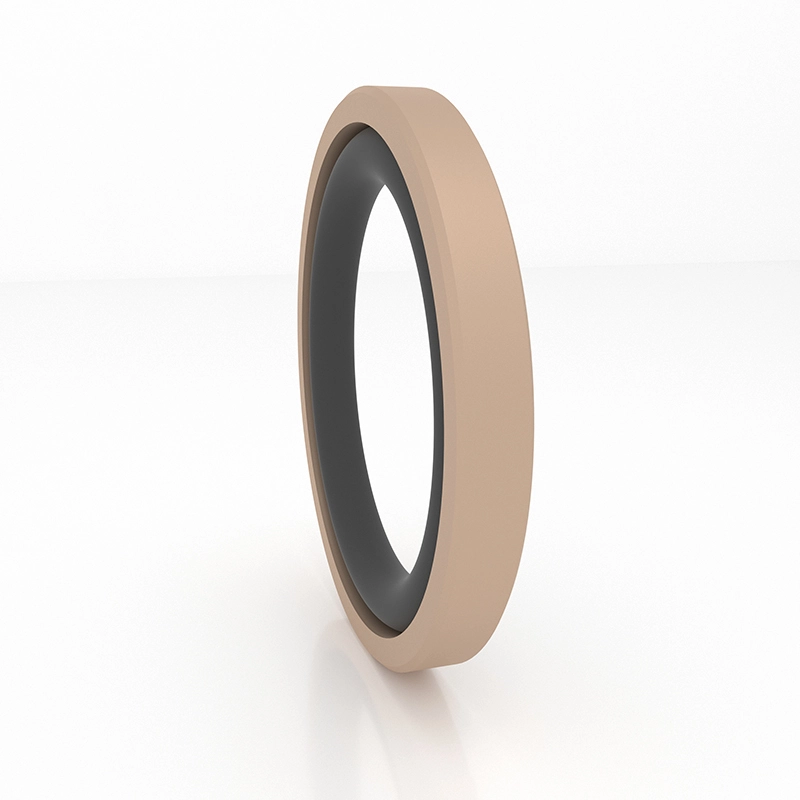

SPG est une combinaison d'un anneau d'étanchéité PTFE modifié rectangulaire et d'un anneau en caoutchouc rectangulaire comme élément de précharge. Il a les caractéristiques d'un bon scellage, d'une faible frottement et d'un petit espace structurel.

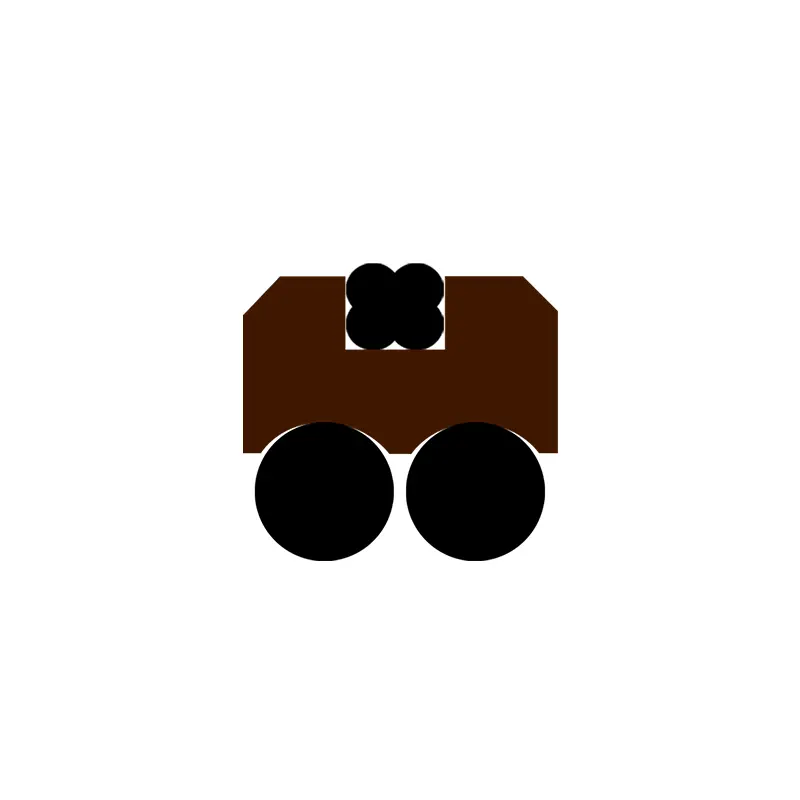

RC66 est une combinaison d'un anneau d'étanchéité PTFE modifié rectangulaire et d'un joint torique en tant qu'élément de précharge. Il a les caractéristiques d'un bon scellage, d'une faible frottement et d'un petit espace structurel. Il convient aux cylindres à huile à grande vitesse ou aux cylindres. Le RC67 est composé d'un anneau d'étanchéité rectangulaire PTFE rempli, de deux anneaux de retenue et d'un élastomère hétérogène, qui convient à la scellage hydraulique de la pression bidirectionnelle alternative. L'élastomère fournit une force radiale et compense l'usure de l'anneau d'étanchéité. L'anneau de retenue protège l'anneau d'étanchéité et a un bon effet d'étanchéité même dans des conditions de travail sévères. Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

2. Stabilité à très haute pression sous pression et conditions difficiles;

3. Une durée de vie élevée peut être utilisée pour les joints de lubrification sans huile;

4. Peut être utilisé pour sceller des milieux à faible viscosité tels que l'eau;

5. Excellentes performances d'étanchéité haute et basse pression.

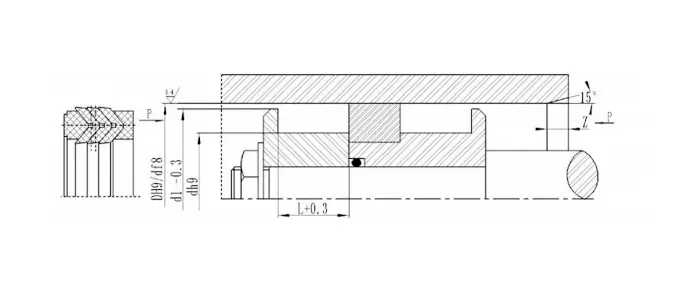

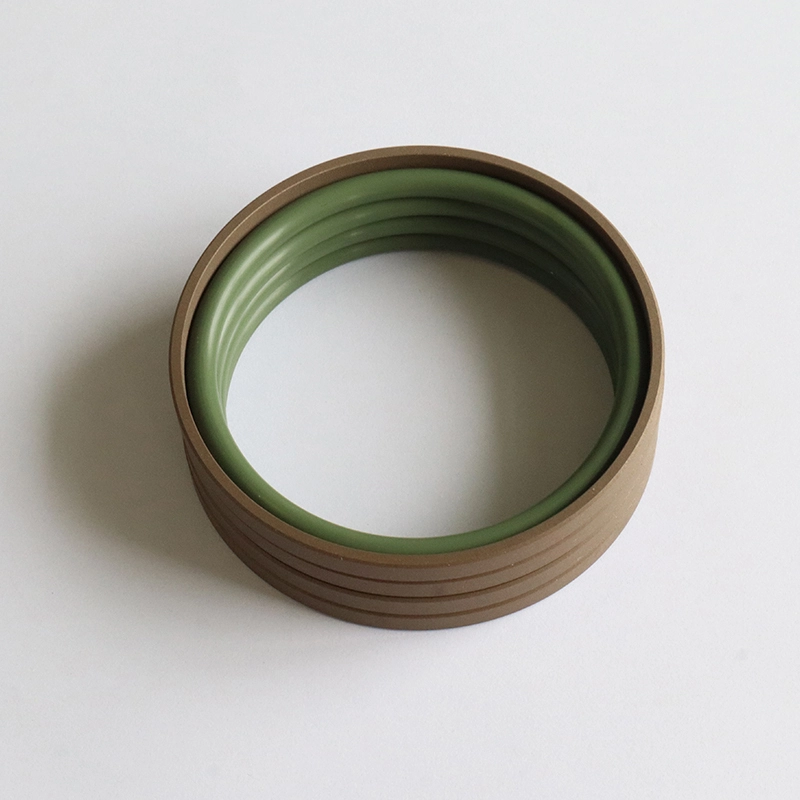

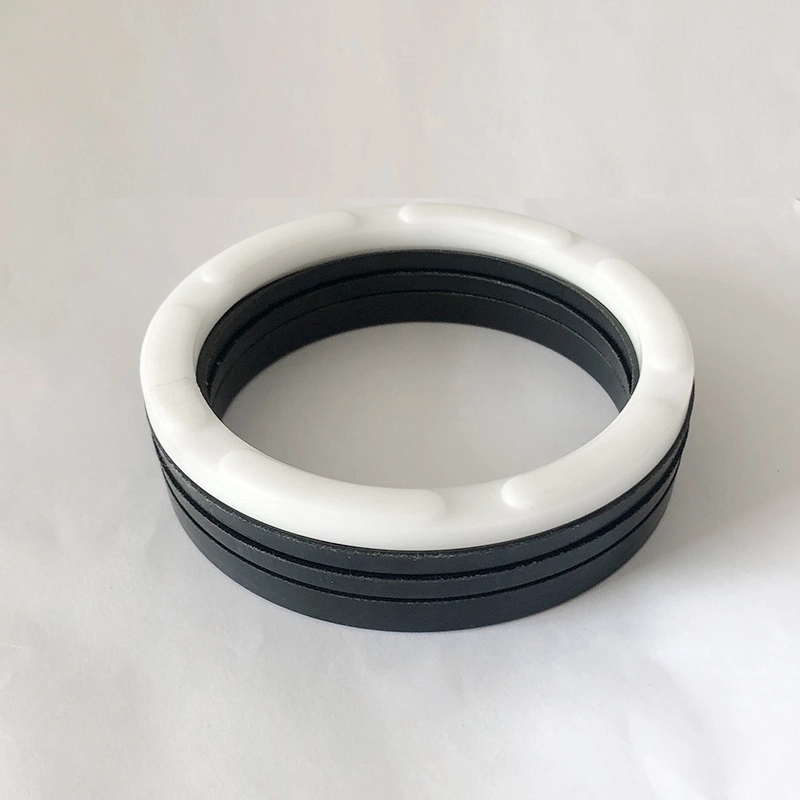

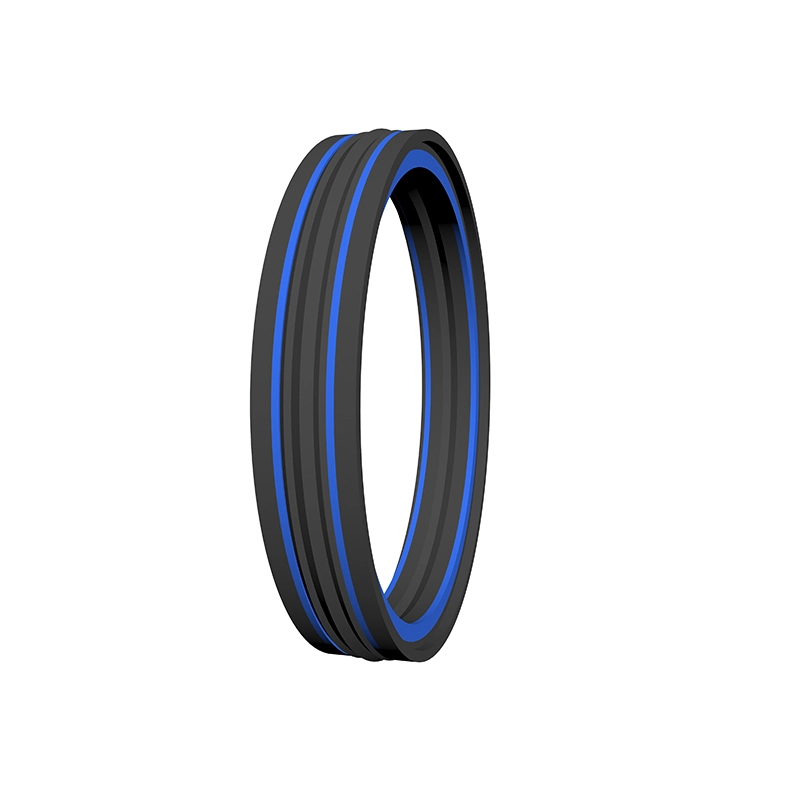

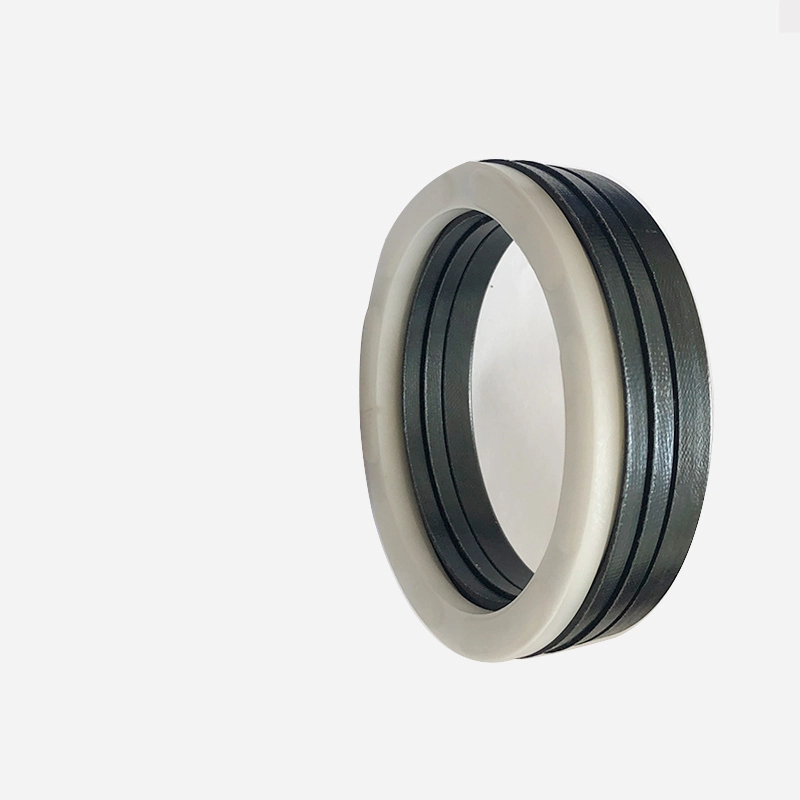

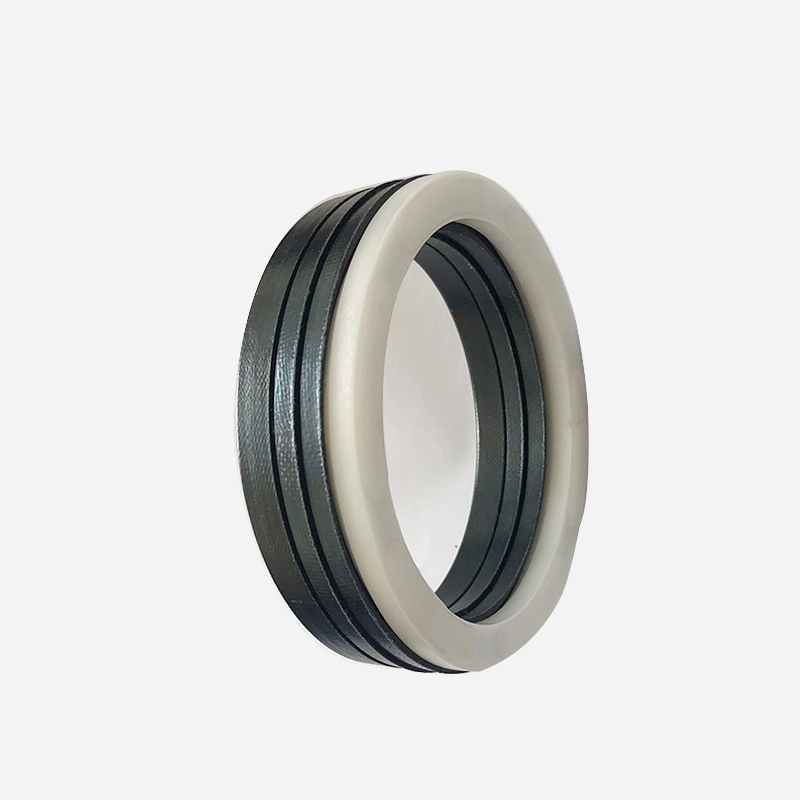

Le RCEK est composé d'un ensemble d'anneaux d'étanchéité en forme de V, d'un anneau de pression et d'un anneau de support, et convient à la scellage de pression de mouvement alternatif alternatif hydraulique. La graisse compatible avec le matériau d'étanchéité doit être appliquée lors de l'installation. Il ne peut pas être installé dans une rainure intégrale (fermée). Il est utilisé pour les joints de piston dans des charges moyennes et lourdes. Caractéristiques:

1. Une variété de matériaux sont disponibles, qui peuvent être ajustés de manière optimale à diverses fins;

2. Il peut être utilisé dans des conditions de travail sévères et convient à presque tous les médias et les conditions difficiles;

3. Il a une longue durée de vie et peut être utilisé pour les joints de lubrification sans huile (sélection raisonnable de matériaux);

4. Les performances d'étanchéité peuvent être ajustées et la taille axiale peut être ajustée en ajoutant ou en supprimant les anneaux d'étanchéité en forme de V;

Il peut fonctionner efficacement même si la qualité de la surface d'étanchéité est mauvaise.

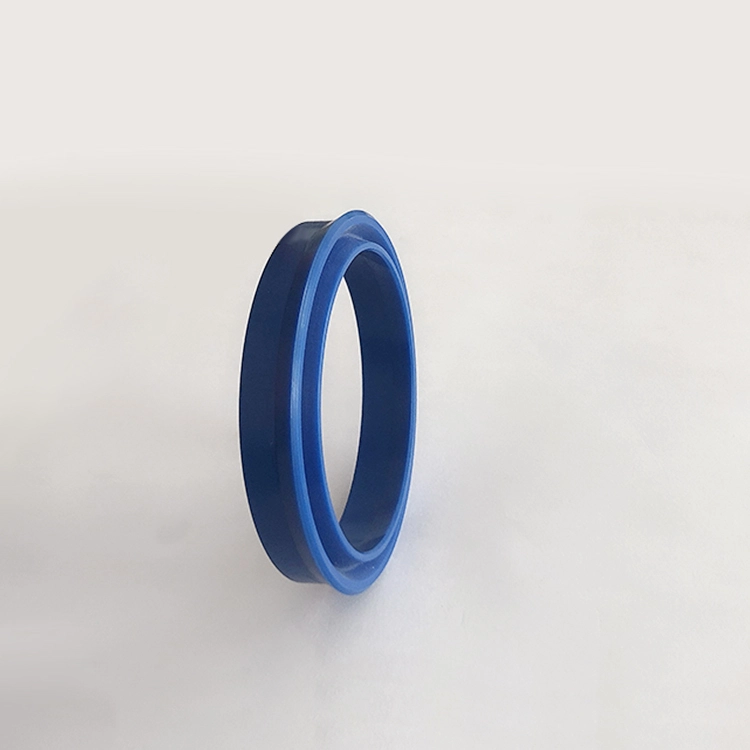

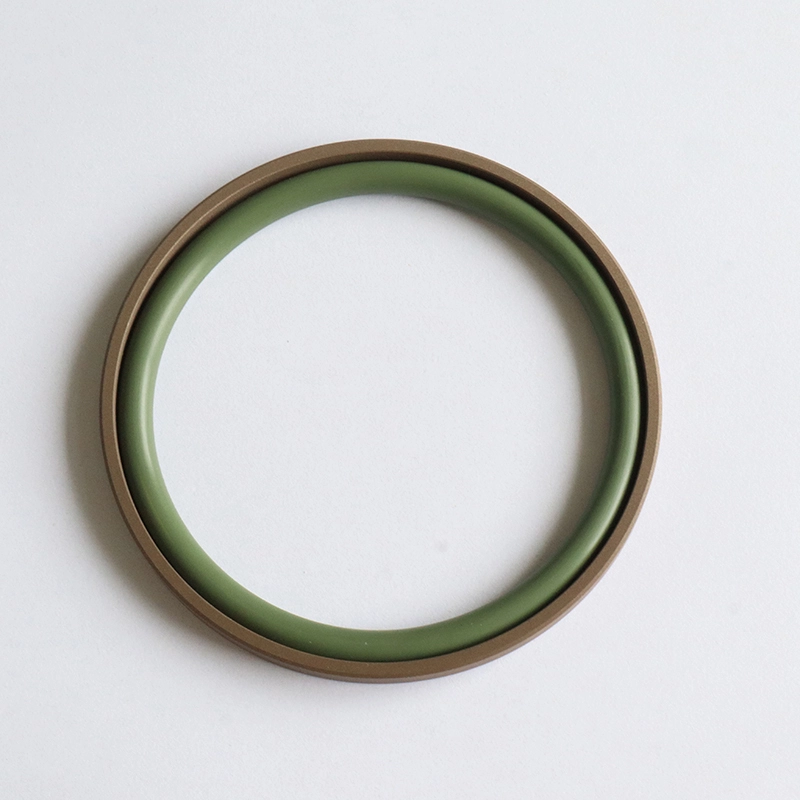

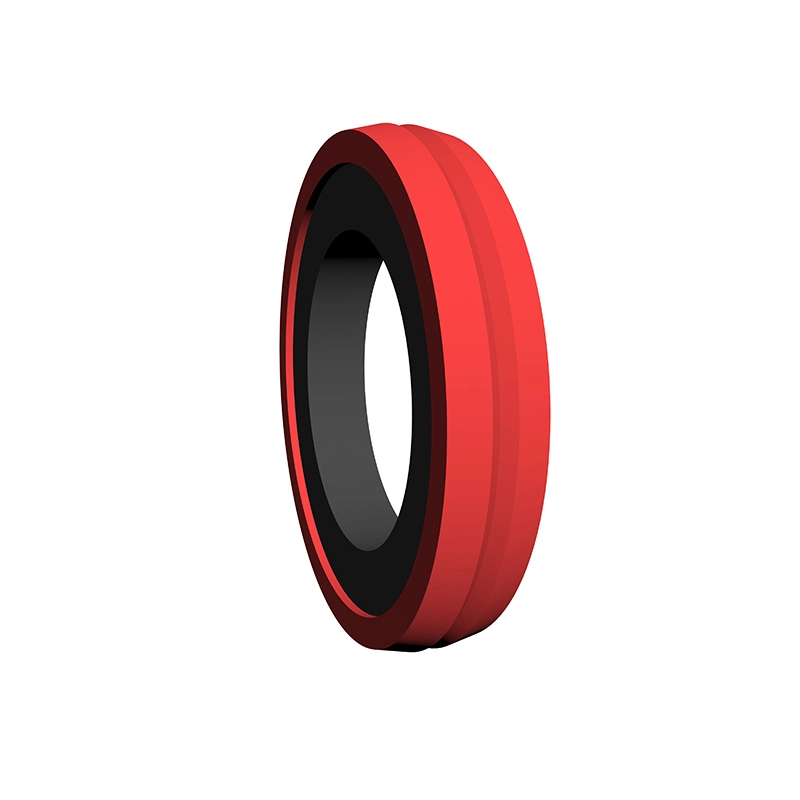

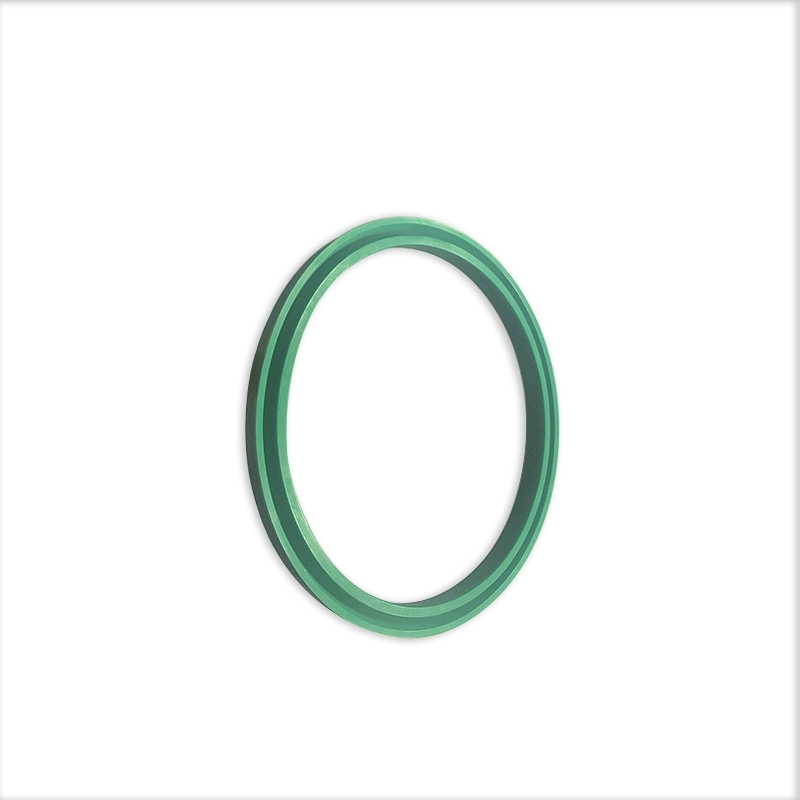

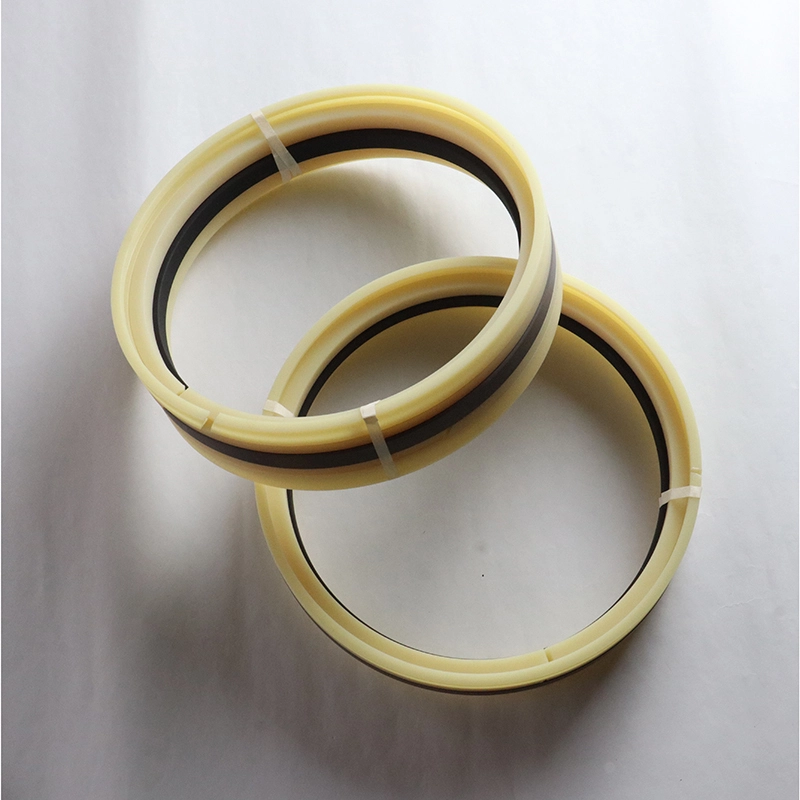

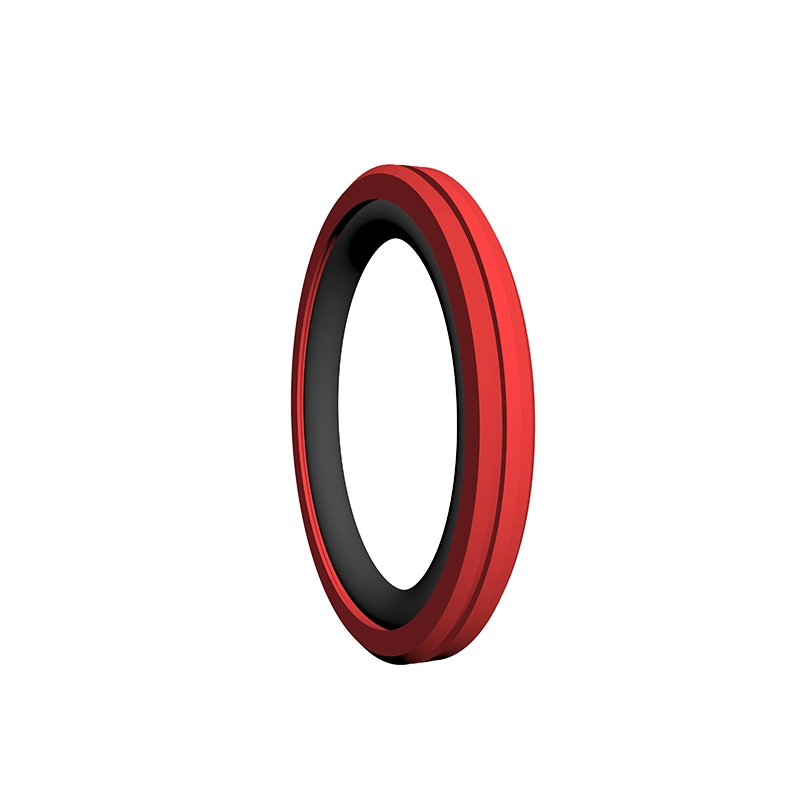

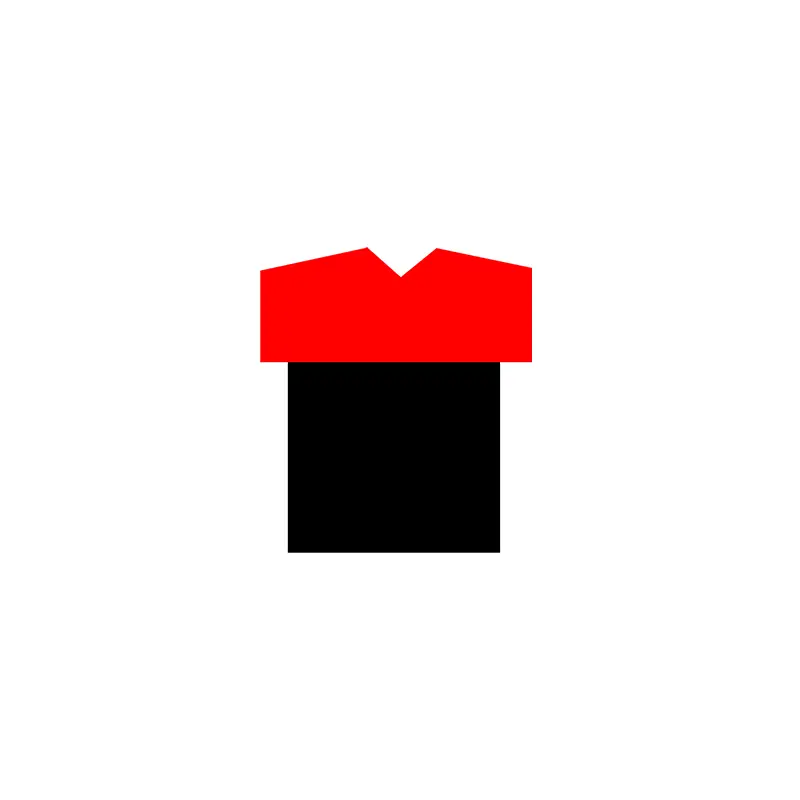

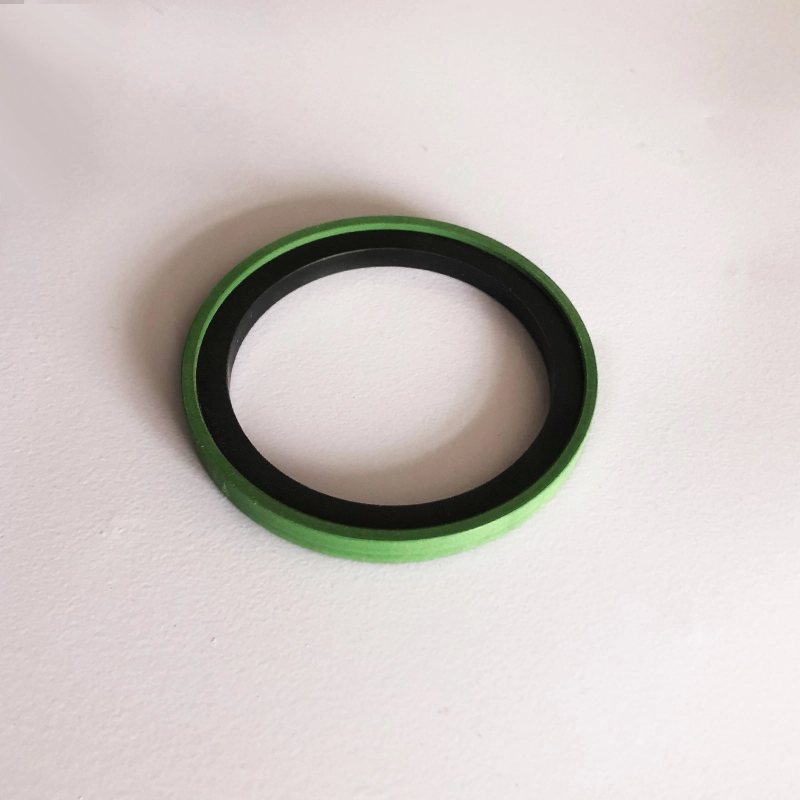

Le RCKR est composé d'un anneau de scellage PU et d'un anneau en caoutchouc rectangulaire, adapté à la scellage bidirectionnel de mouvement alternatif hydraulique. Il s'agit d'un produit complémentaire de produits Glyd Ring, avec une meilleure capacité d'étanchéité et de maintenance que la bague Glyd, et peut être installée sans l'aide d'outils d'installation. Ses caractéristiques:

1. Bonne performance de scellement dynamique et statique;

2. Meilleures performances d'étanchéité à basse pression que la bague Glyd et peuvent être installées sans outils d'installation;

3. Faible frottement, petite résistance de départ et mouvement lisse;

4. une longue durée de vie peut être utilisée pour le joint de lubrification sans huile;

5. Peut être utilisé pour le scellement de la pression bidirectionnelle;

La rainure d'installation est conforme à la norme ISO7425 / 1.

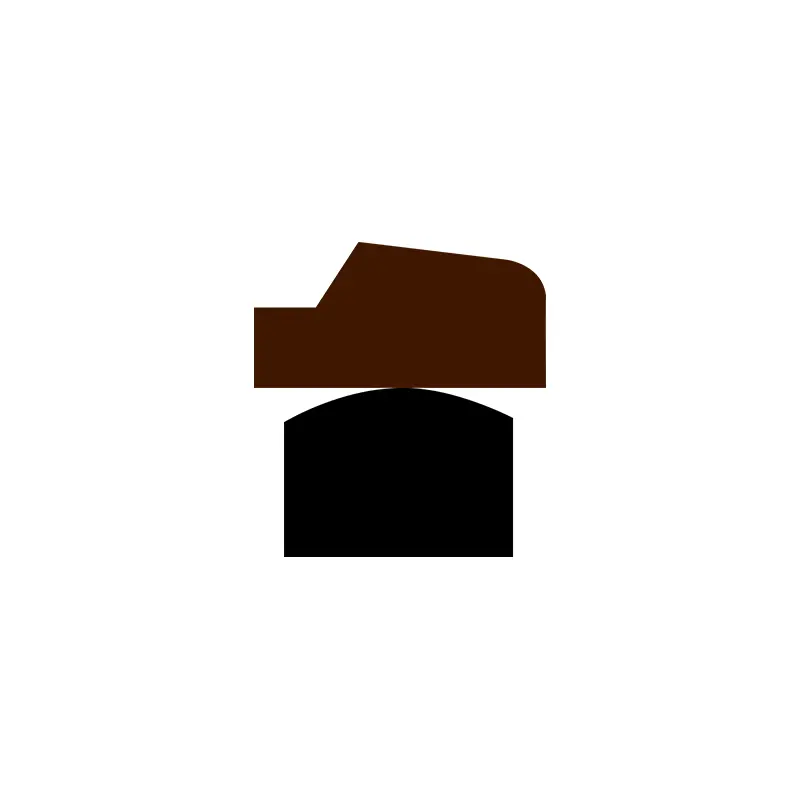

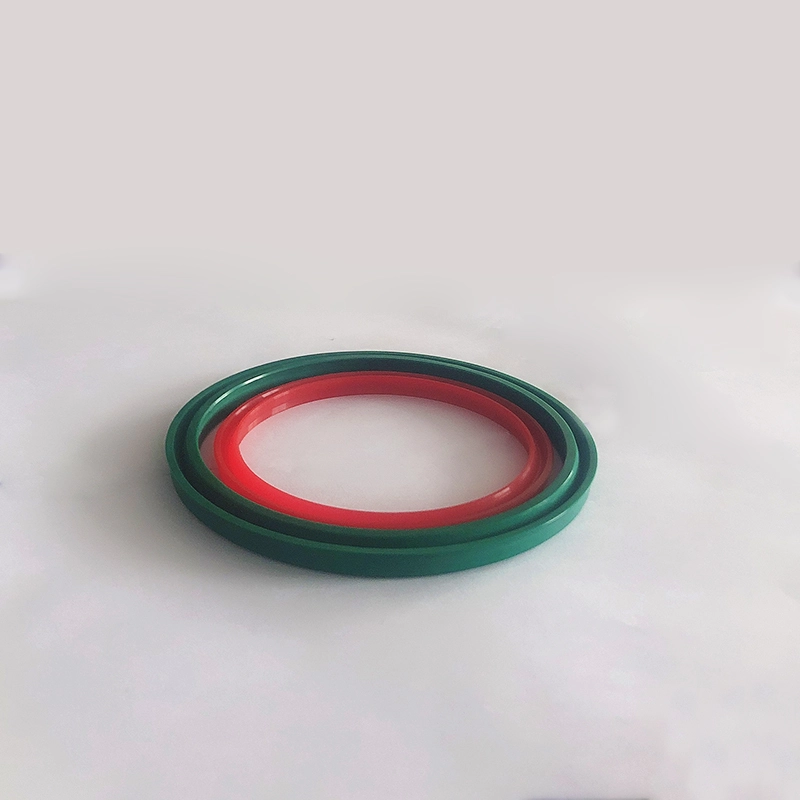

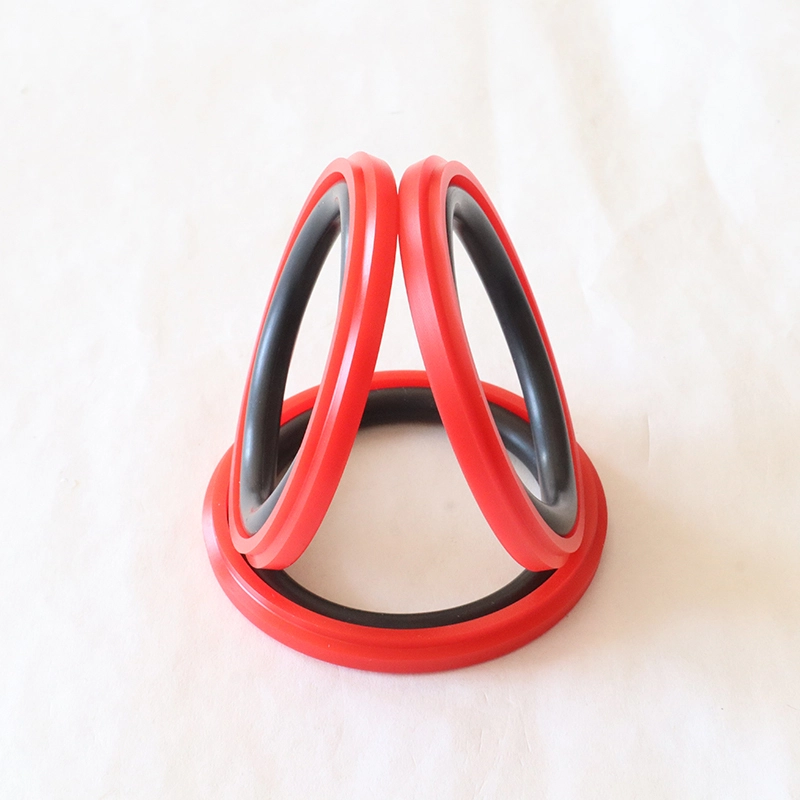

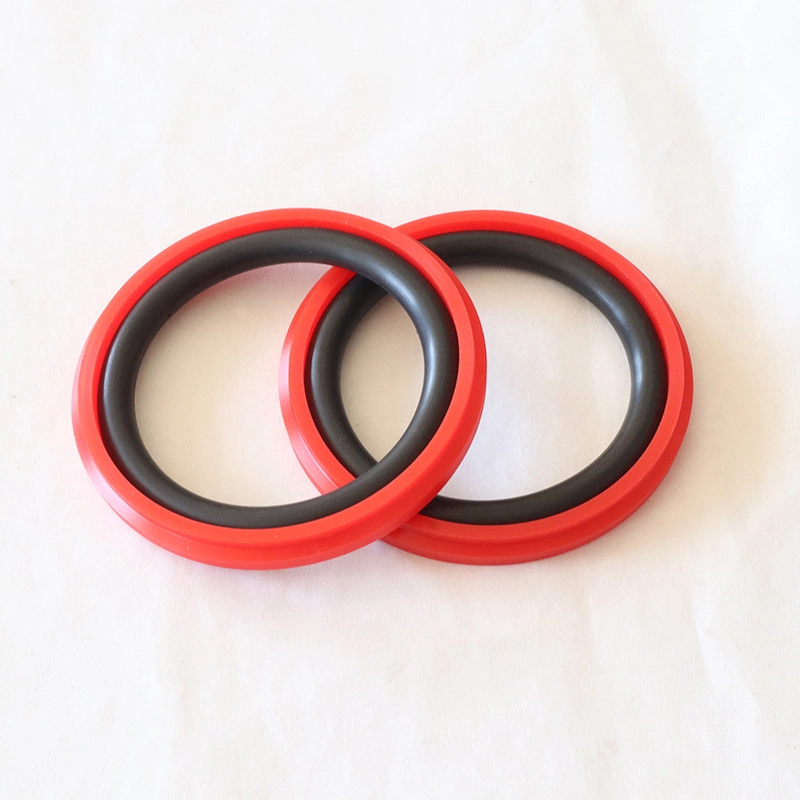

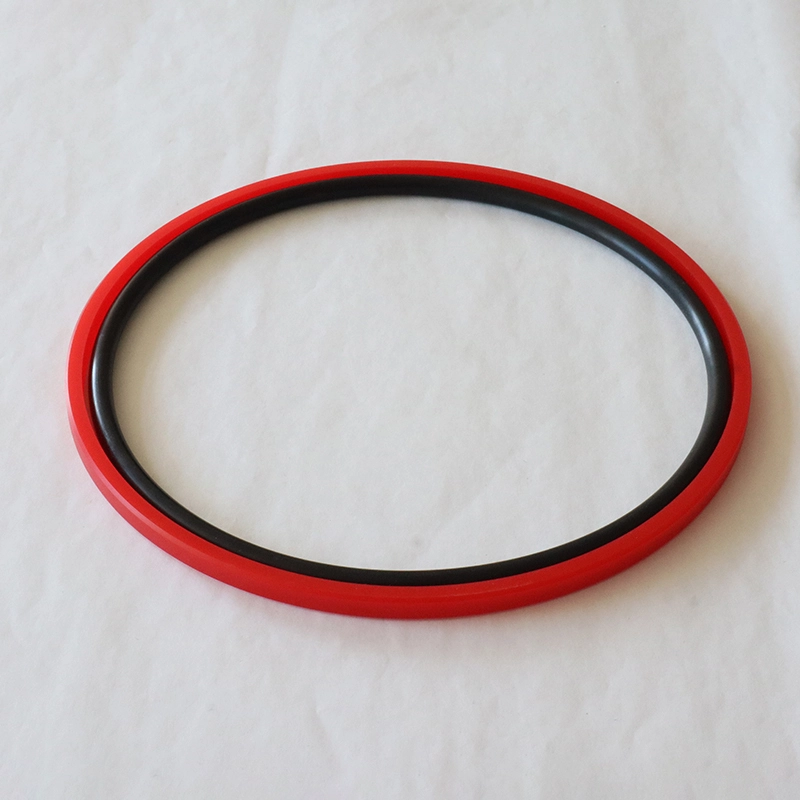

Le RPW est composé d'un anneau d'étanchéité PU de forme spéciale et d'un anneau en caoutchouc en forme de O, adapté à la scellage de pression bidirectionnelle alternative hydraulique. Le joint torique fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Il est généralement utilisé en conjonction avec un anneau de guidage. Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, pas de rampe;

2. Stabilité à très haute pression sous pression et conditions difficiles;

3. Bonnes performances d'étanchéité à des pressions élevées et faibles;

Aucun outil d'installation n'est requis pour l'installation.

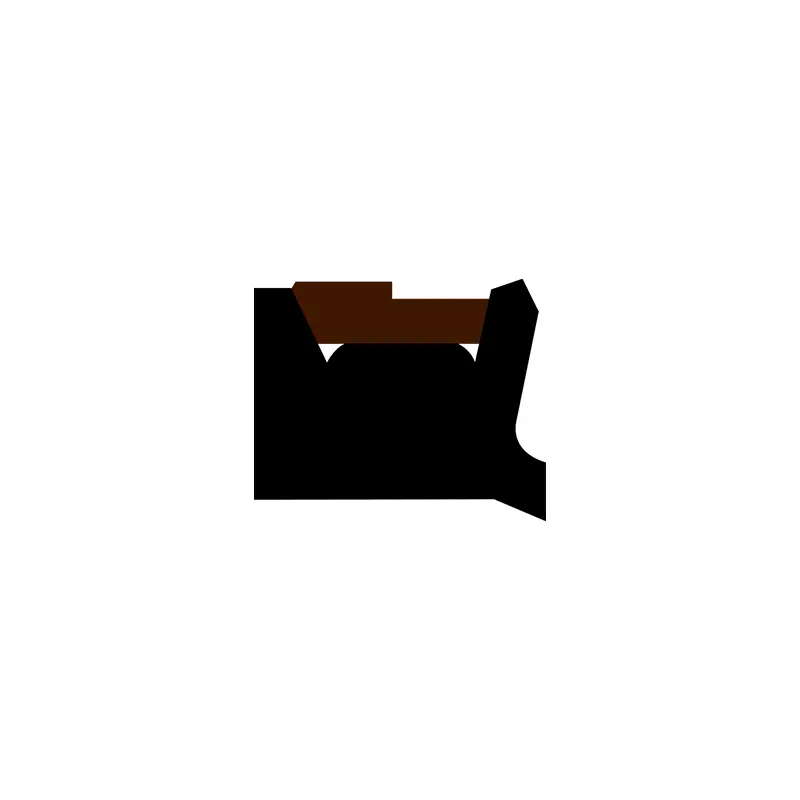

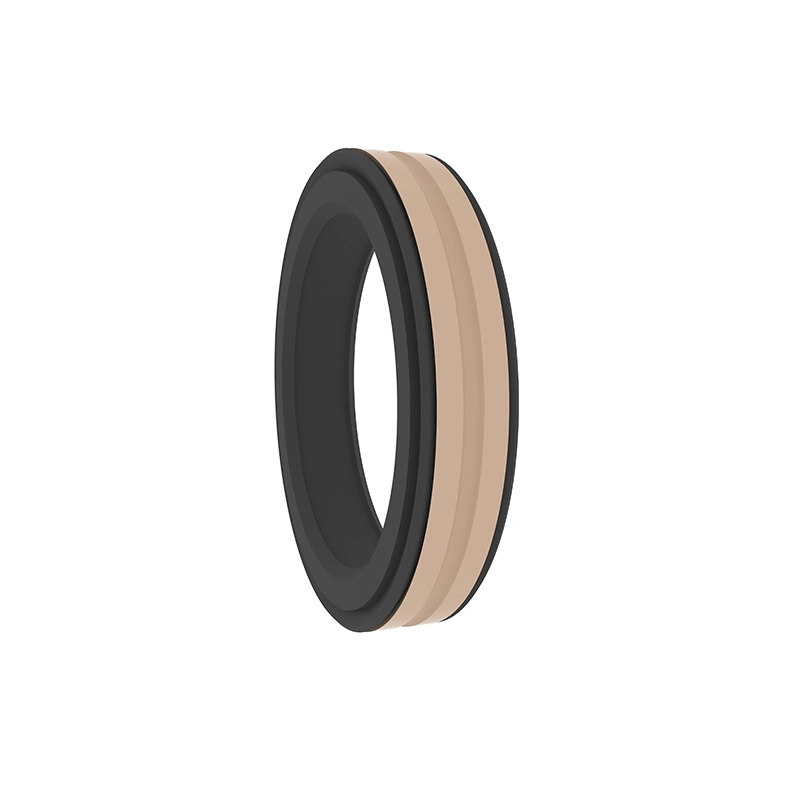

Le TDA et le TDMA sont composés d'un élastomère en caoutchouc (ou en polyuréthane) de forme spéciale et d'un anneau de scellage PTFE modifié, et ont les caractéristiques d'un bon scellement, d'une longue durée de vie, d'une frottement faible, pas de rampe, etc. TDA convient à la scellance à la pression à sens unique des pistons. Le TDMA convient à la scellage à la pression bidirectionnelle des pistons.

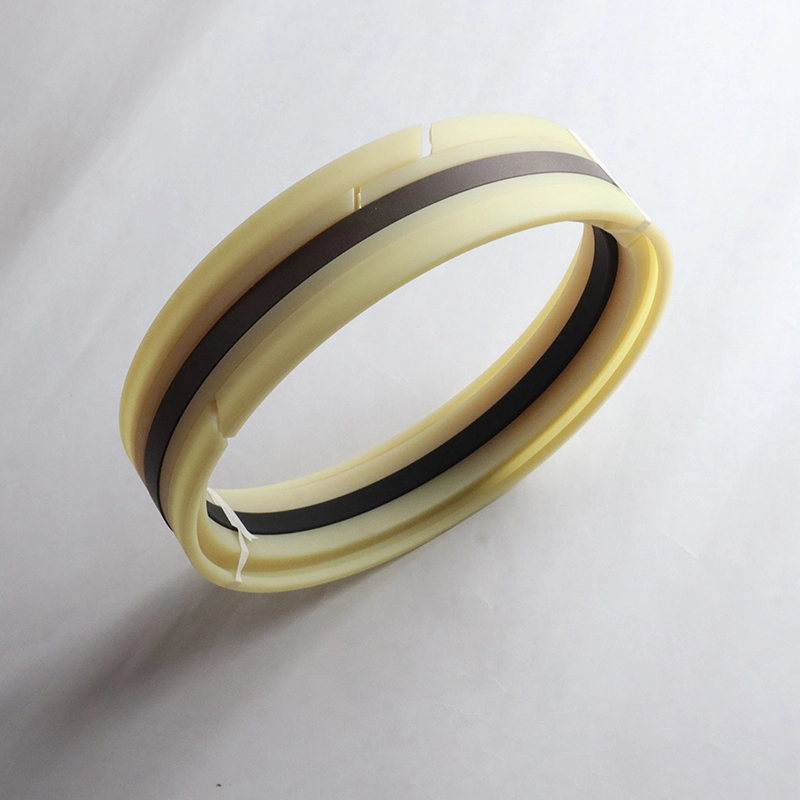

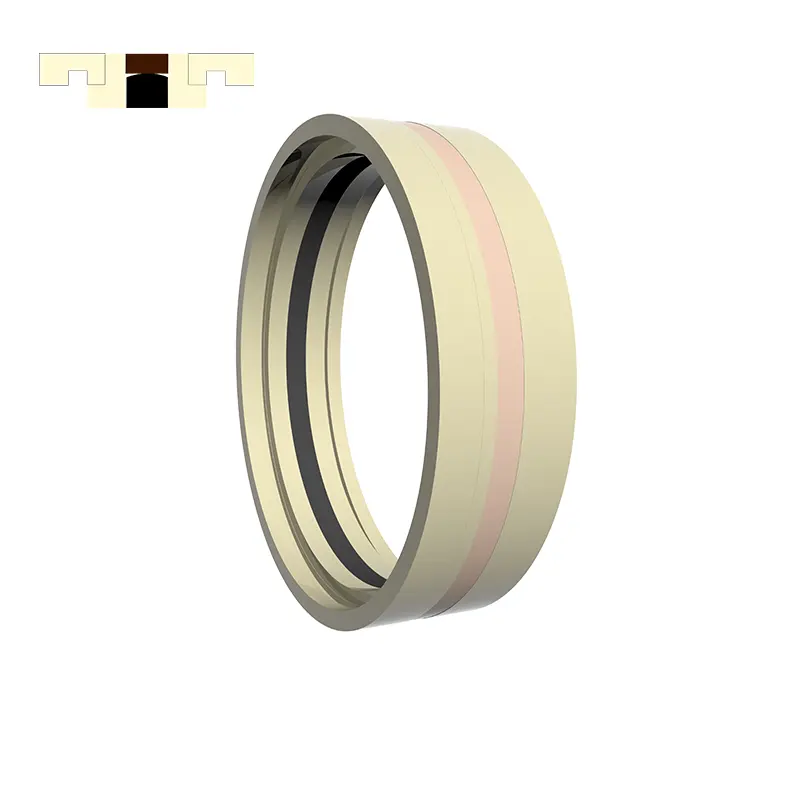

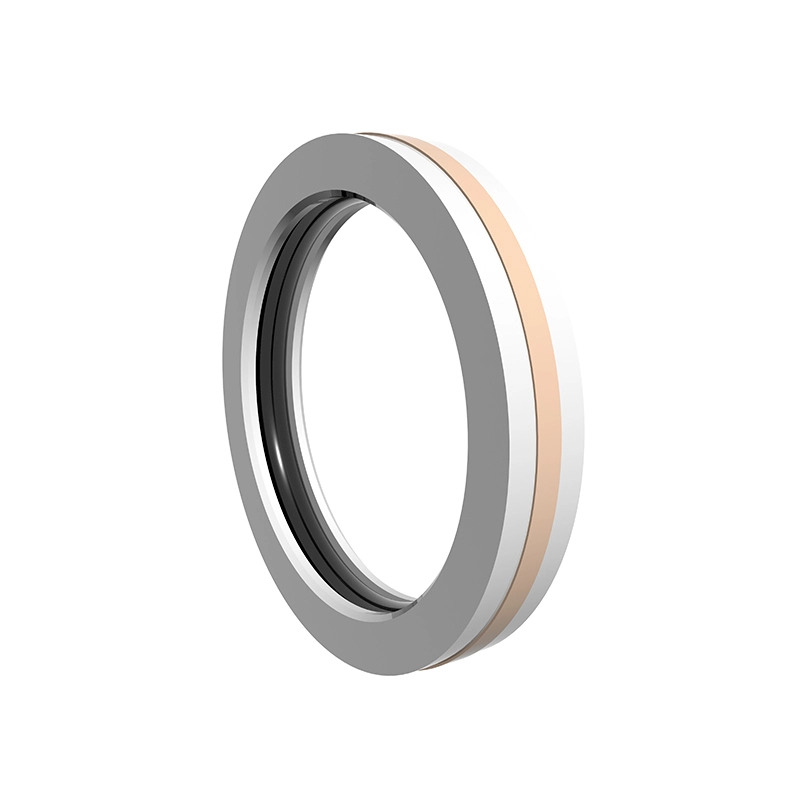

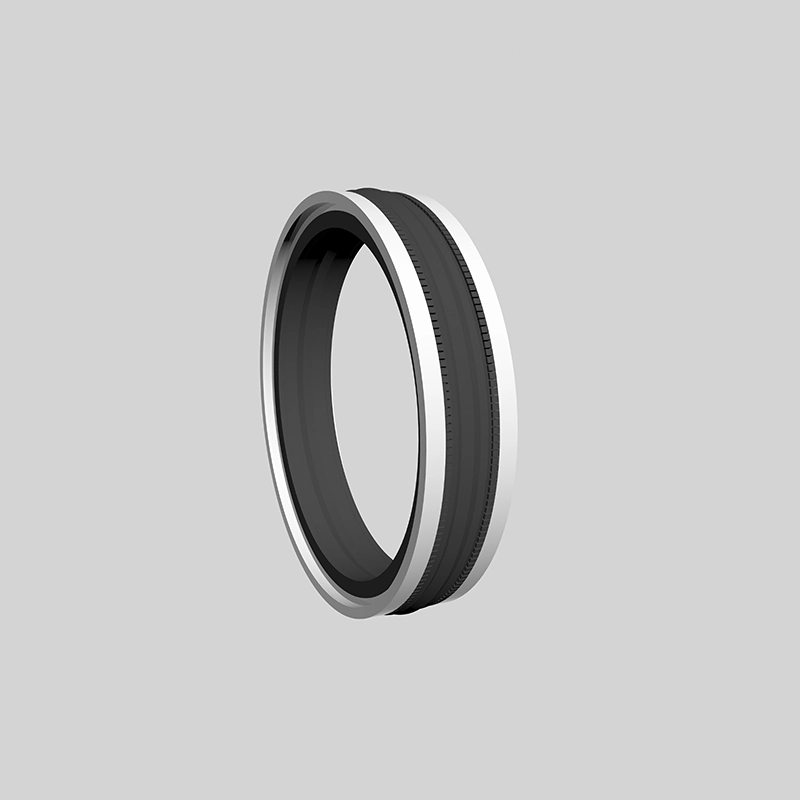

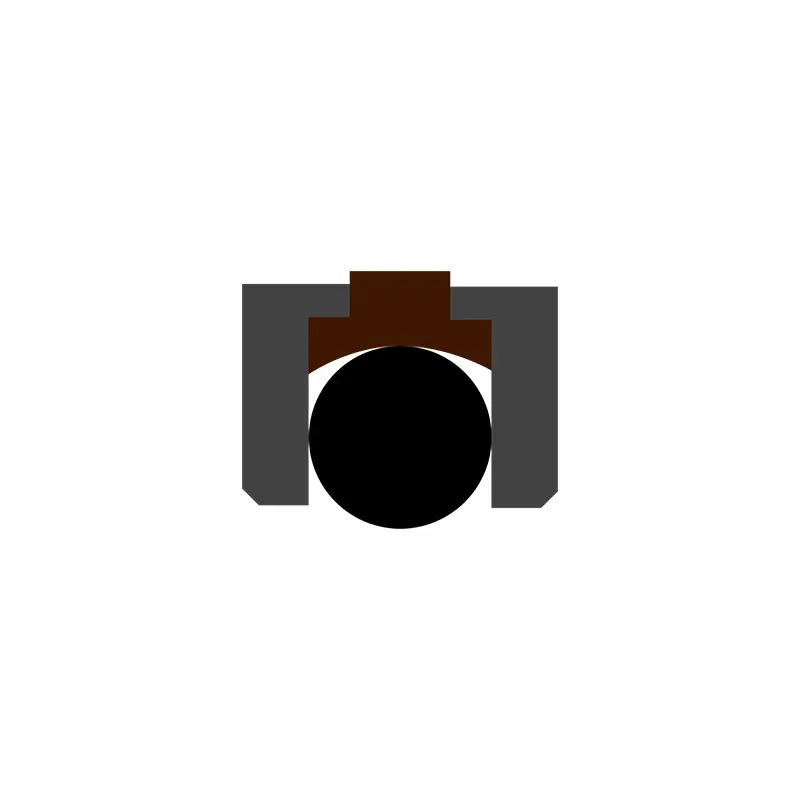

Le GGDA se compose d'un anneau d'étanchéité rempli de PTFE, de deux anneaux de soutien en plastique en forme de L et d'un joint torique de force élastique, avec une bonne scellage, une longue durée de vie, une faible frottement, pas de rampe et d'autres caractéristiques. Convient pour le scellement de la pression bidirectionnelle du piston.

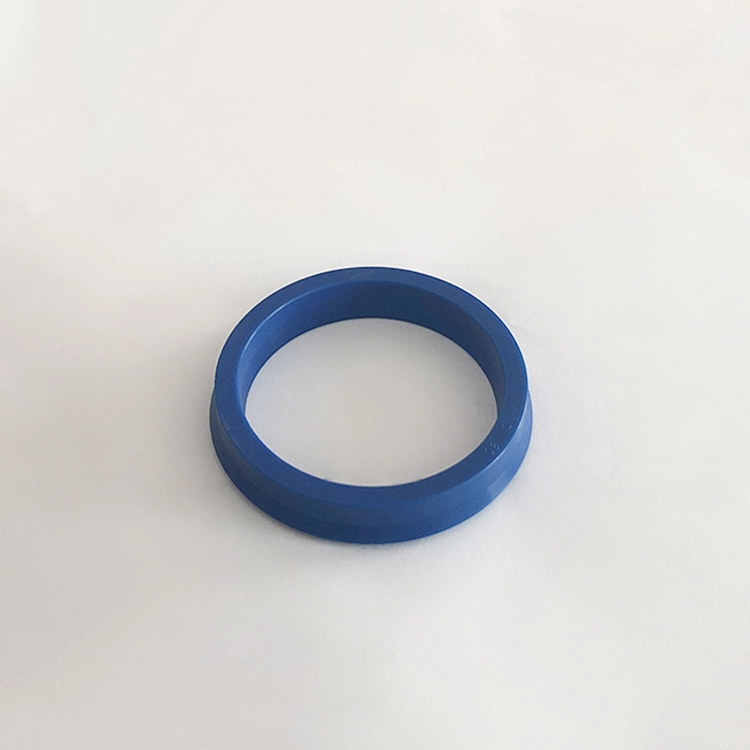

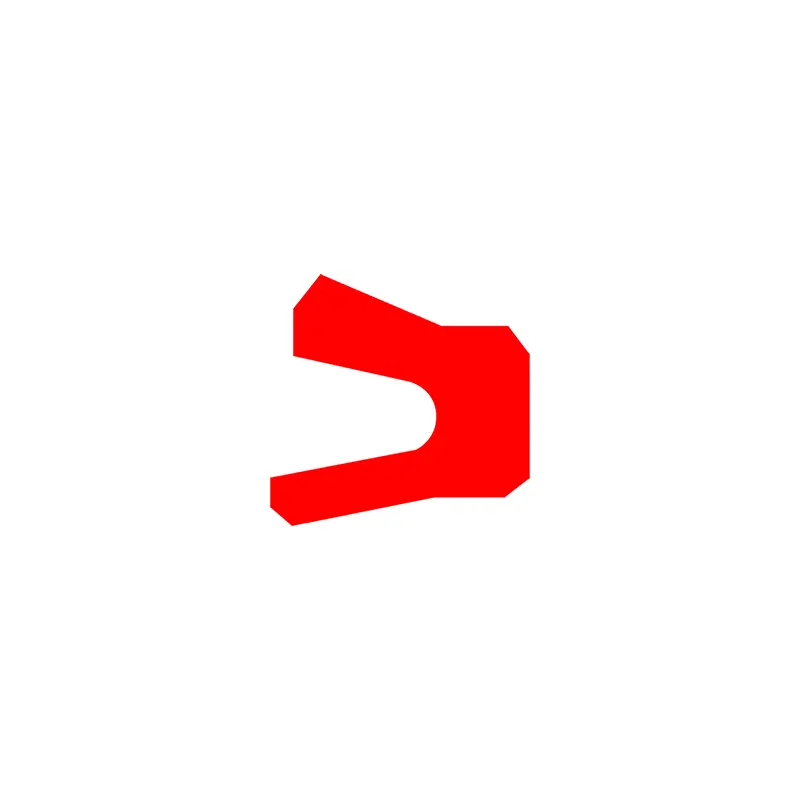

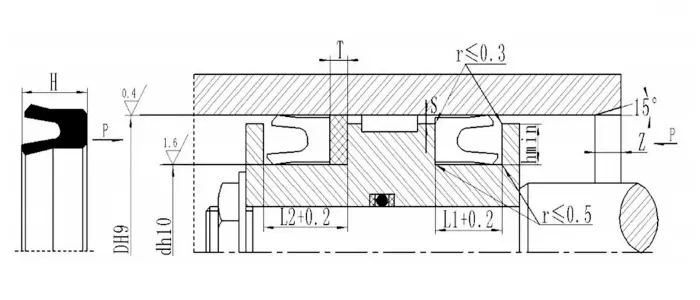

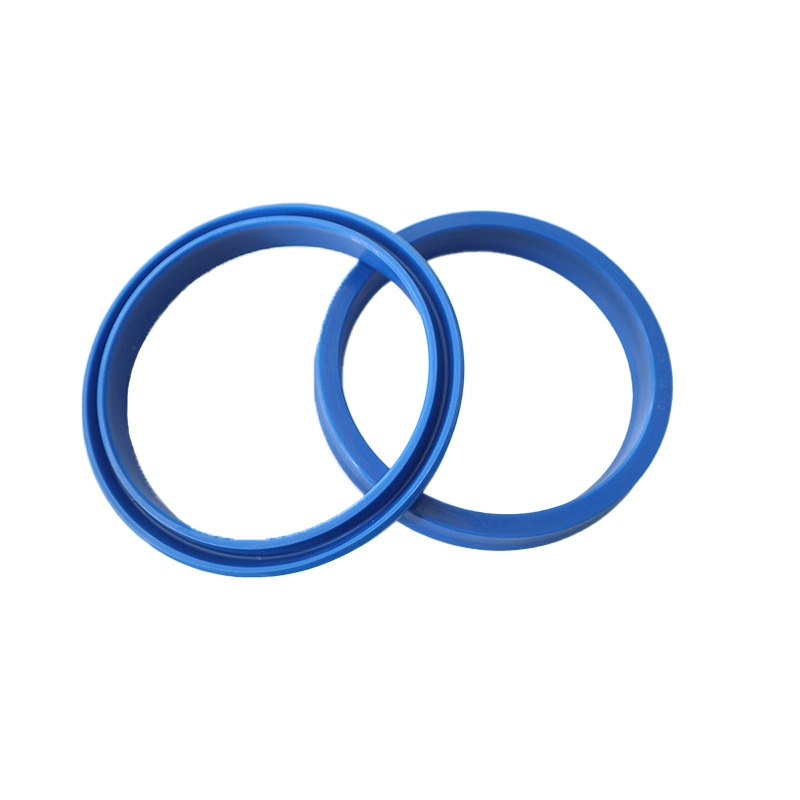

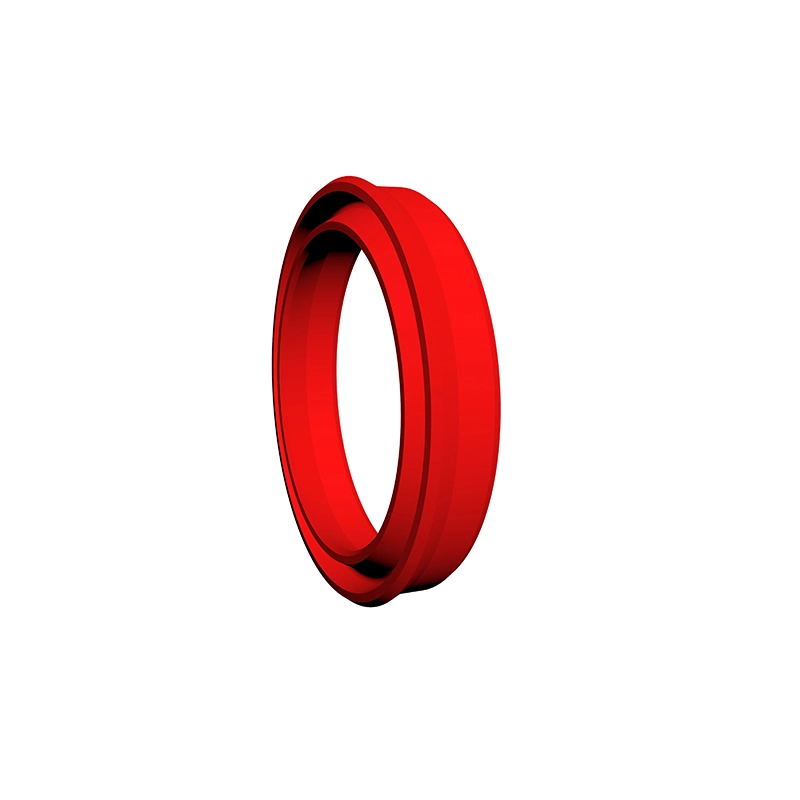

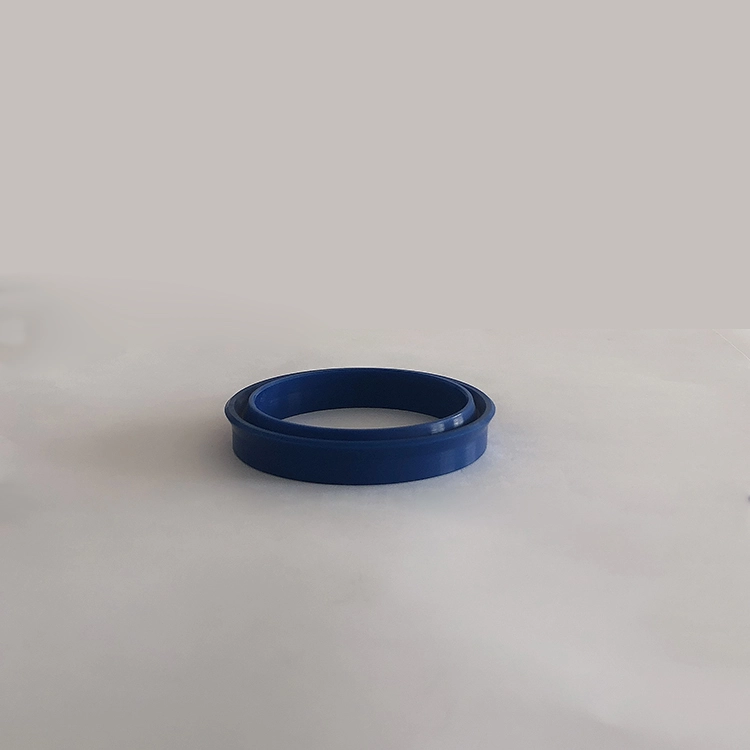

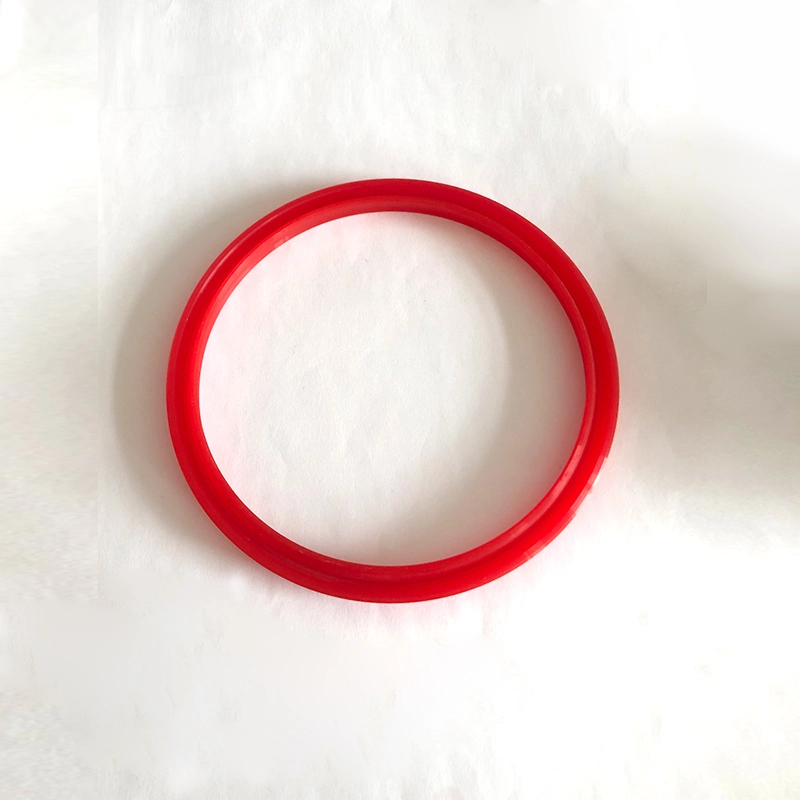

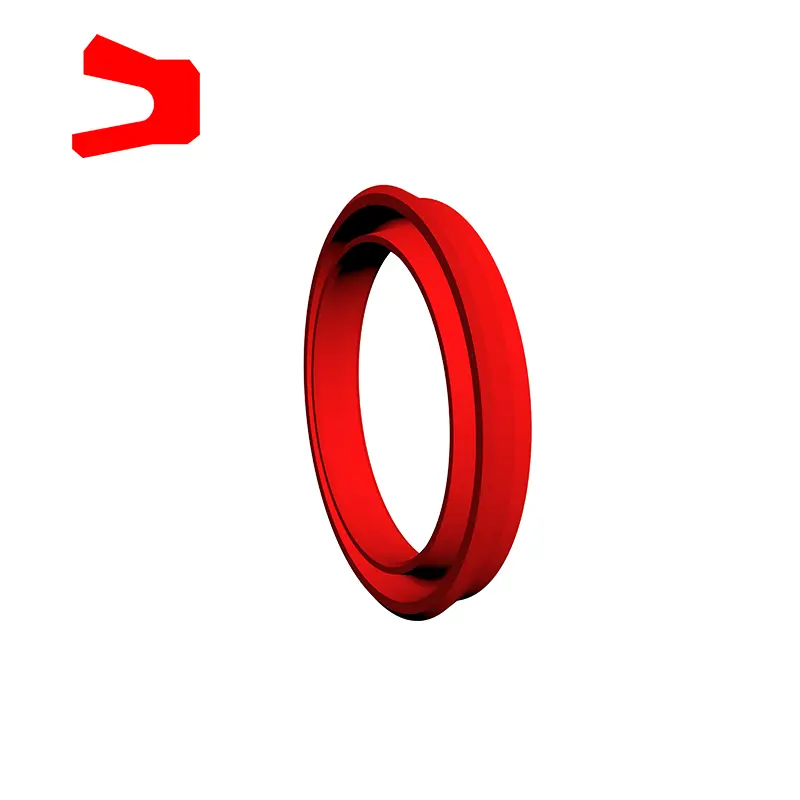

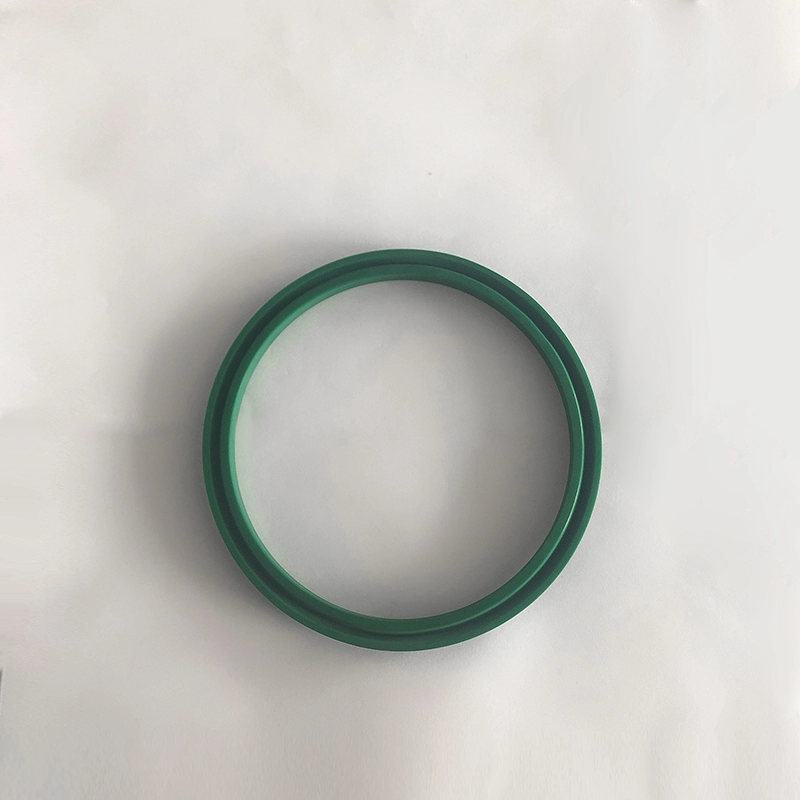

La bague d'étanchéité RCUP est un joint asymétrique spécialement utilisé sur le piston, adapté au mouvement alternatif alternatif hydraulique, avec de bonnes performances d'étanchéité. La rainure est conforme à la norme ISO5597. Le cycle d'étanchéité de type YXD pour l'arbre est un joint asymétrique spécialement utilisé sur le piston, adapté au mouvement alternatif alternatif hydraulique, avec de bonnes performances d'étanchéité. Lorsqu'il est utilisé sous 12 ~ 32MPA, un anneau de retenue est requis au talon. La rainure est conforme à la norme JB / ZQ4265-97. Caractéristiques:

1. Applicable aux charges légères et aux charges moyennes;

2. Bonnes performances d'étanchéité pour le scellement à haute pression et à basse pression;

3. Une variété de matériaux sont disponibles, avec une gamme plus large de résistance des médias;

4. Structure simple et installation et maintenance faciles.

Caractéristiques et applications du produit:

Sélection des matériaux:

RC61, RC62

1. Les matériaux des joints toriques peuvent être: R01 Rubber au nitrile (NBR), R02 Fluororubber (FKM), etc.

D'ACCORD

1. Matériau de la bague rectangulaire correspondante: caoutchouc de nitrile R01

2. Matériau de la bague d'étanchéité: matériau thermoplastique composite.

RC63, RC64, SPG, RC66, AQ, AQF

1. Les matériaux des joints toriques peuvent être: R01 Rubber au nitrile (NBR), R02 Fluororubber (FKM), etc.

KDAS, TPM

1. Matchage de l'anneau en caoutchouc assorti: caoutchouc de nitrile R01

2. Rétention du matériau du cycle: PA en nylon / polyoxyméthylène POM

3. Anneau de guidage: Nylon PA / Polyoxyméthylène POM / Polytetrafluoroéthylène PTFE

GDKK, RC67

1. Matériaux élastomères disponibles: caoutchouc de nitrile R01 (NBR), R02 Fluororubber (FKM), etc.

3. Rétention du matériau de l'anneau: POM / PA / PTFE, le matériau PTFE est utilisé lorsque la température dépasse 100 degrés.

Rcek

1. Appuyez sur le matériau de l'anneau: polytétrafluoroéthylène, naprile, tissu de fluororubber, nylon, polyoxyméthylène

3. Support Material de l'anneau: Tif nitrile, Tissu de fluororubber, nylon, polyoxyméthylène, polytétrafluoroéthylène

RCKR, RPW

1. Matrif de l'anneau rectangulaire correspondant: caoutchouc de nitrile RO1 (NBR)

2. Matériau d'anneau de scellage: PU

Yxd

Caoutchouc nitrile en option (R01), fluororubber (R02), polyuréthane (PU), etc.

Exemple de commande:

Modèle de commande RC61-40X29X4.2-PFFE3-R01 ORDERSING RC61-B-40X29X4.2-PTFE3-R02

RAGNE RC61-GLYD

RC62-80X60X10-PTFE3-R01 RC62-model DXDXL PTFE3, R01 Code de matériau

Modèle de commande OK-80X59X8 Diamètre du cylindre Diamètre de rain

Modèle de commande RC63-80-PFFE3-R01 ou SPGC-80-PFFE3-R01

RC63 / SPGC-modèle de 80 cylindres de diamètre D PTFE3-PTFE Code de matériau R01-O-Ring Code de matériau

Modèle de commande KDAS-80X60X22.4 Diamètre du cylindre X Diamètre de rainure X Largeur de rainure (L)

Modèle de commande TPM-80X60X22.4 Diamètre du cylindre Diamètre de rain

Exemple de commande: GDKK-80 * 62 * 43 * 22,5-R01

Modèle de commande RC64-80-PFFE3-R01

RC64-modèle de 80 cylindres Diamètre D PTFE3-PTFE MATÉRIAU CODE R01-O-RING CODE

Exemple de commande: SPG-D * D * L-PTFE3-R01 (diamètre extérieur * Diamètre intérieur * Largeur de rainure) PTFE3, R01-Matial Code

Rc66

Modèle de commande RC67-100X85X12.5-PTFE3-R01 ou SPGW-100X85X12.5-PFFE3 -R01

Modèle-cylindre Diamètre x GROOVE DIAMETER LETTRACTE X Largeur de rainure PTFE3 Code de matériau PTFE modifié R01 Code de matériau élastomère

Rcek

modèle	Mamemememememetériels	Gamme applicable	Scellage
RCEK-A	Ring V: tissu NBR, anneau de pression, bague de support: Tissu NBR / PA / POM / PTFE	Température normale, haute pression	Bien
Rcek-b	Ring V: tissu FKM, bague de pression, bague de support: tissu FKM / PTFE	Haute température, haute pression	Bien
Rcek-c	Ring V: NBR, anneau de pression, bague de support: NBR Tissu / PA / POM / PTFE	Température normale, moyenne et basse pression	Excellent
Rcek-d	Ring V: FKM, bague de pression, bague de support: tissu FKM / PTFE	Température élevée, moyenne et basse pression	Excellent
Rcek-e	Ring en V: combinaison de tissu NBR et NBR, bague de pression, bague de support: NBR Tissu / PA / POM / PTFE	Température normale, moyenne et haute pression	Excellent
Rcek-f	Ring en V: combinaison de tissu FKM et FKM, bague de pression, bague de support: tissu FKM / PTFE	Température élevée, moyenne et haute pression	Équitable
Rcek-g	Vide en V, bague de pression, bague de support: PTFE1 / PTFE2 / PTFE3 / PTFE4	Température à haute température et médias corrosifs à haute pression	Excellent
RCEK-H	Ring en V: PU, anneau de pression, bague de support: PU / PA / POM / PTFE	Température normale, moyenne et haute pression	Scellage
Ordre Modèle RCEK-A-120 × 95X25.3 Modèle-cylindre Diamètre x GRAIN

AQF

Rckr

RPW

TDA

Longueur de chanfrein

Diamètre du cylindre	Longueur de chanfrein e≥
40-89	6
90-144	7
145-320	10
321-670	15

TDMA

GGDA

RCUP

Exemple de commande: modèle de commande RCUP D63 × 48 × 10 cylindres diamètre × rainure diamètre × hauteur du joint

Yxd

Modèle de commande YXD63 × 51 × 14-R01 diamètre du cylindre × diamètre de rain

Caractéristiques:

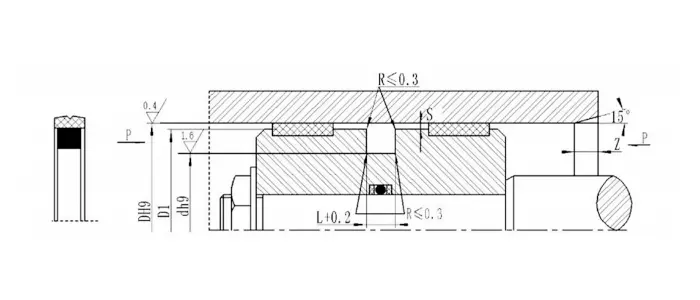

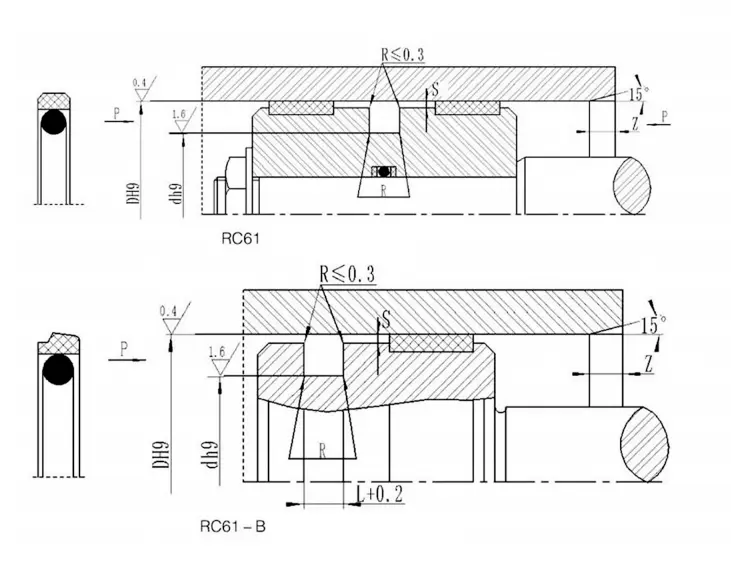

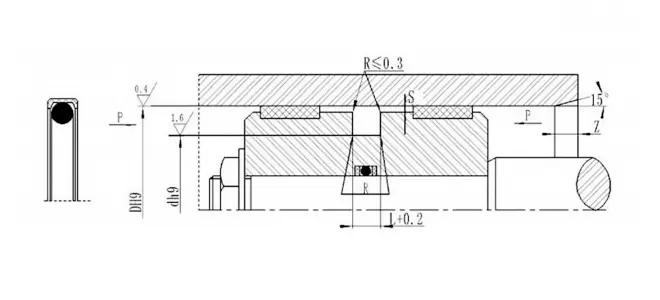

Rc61

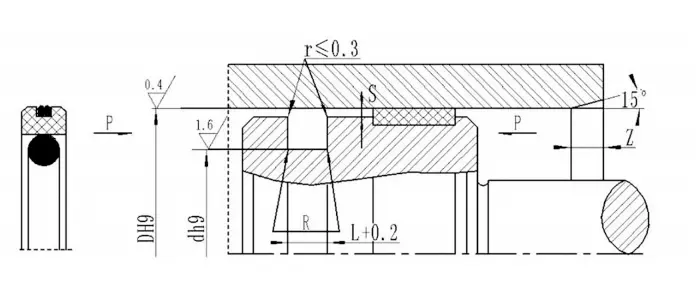

Plage d'ouverture D H9			Diamètre de rainure D H9	Largeur de rainure L^+0.2	Déclaration radiale SMAX		Coins arrondis Rmax	Chanfreiner Zmin	Diamètre de fil toxique
Type standard	Charge légère	Charge forte	Diamètre de rainure D H9	Largeur de rainure L^+0.2	0 ~ 20MPA	20 ~ 40MPA	Coins arrondis Rmax	Chanfreiner Zmin	Diamètre de fil toxique
8 ~ 14,9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	D-5.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330-669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330 ~ 669.9	670 ~ 999.9	133 ~ 329.9	D-245	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Remarque: 1. Pour le diamètre du trou ≤ 30 mm, il est recommandé d'utiliser une rainure ouverte.
2. Pour la pression> 40MPA, la zone racine du joint utilise la tolérance à l'ajustement S max H8 / F8

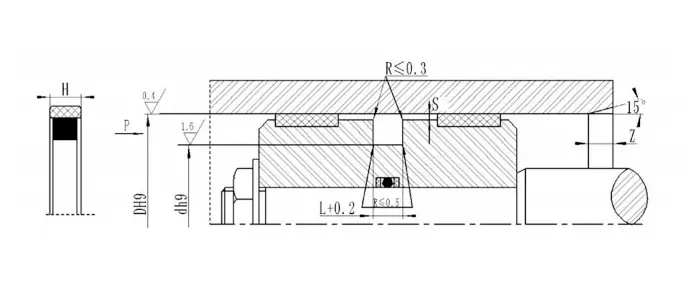

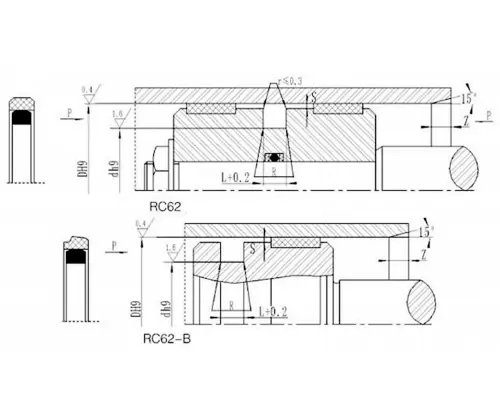

Rc62

Plage d'ouverture D H9	Diamètre de rainure D H9	Largeur de rainure L⁺⁰^.²	Déclaration radiale SMAX		Coins arrondis Rmax	Chanfreiner Zmin
Plage d'ouverture D H9	Diamètre de rainure D H9	Largeur de rainure L⁺⁰^.²	0-20MPA	20 ~ 40MPA	Coins arrondis Rmax	Chanfreiner Zmin
20 ~ 49.9	D-10	5	0.40	0.30	0.3	4
50 ~ 59,9	D-15	7.5	0.40	0.30	0.4	5
60 ~ 149,9	D-20	10	0.50	0.40	0.4	6
150 ~ 244,9	D-25	12.5	0.60	0.50	0.4	8.5
245 ~ 519.9	D-30	15	0.70	0.60	0.8	10
520 ~ 769.9	D-35	17.5	0.80	0.70	1.2	13
770 ~ 1500	D-40	20	0.80	0.70	1.2	15
Remarque: 1. Pour le diamètre du trou ≤ 30 mm, il est recommandé d'utiliser une rainure ouverte.
2. Pour la pression> 40MPA, la zone racine du joint utilise la tolérance d'ajustement S max H8 / F8.

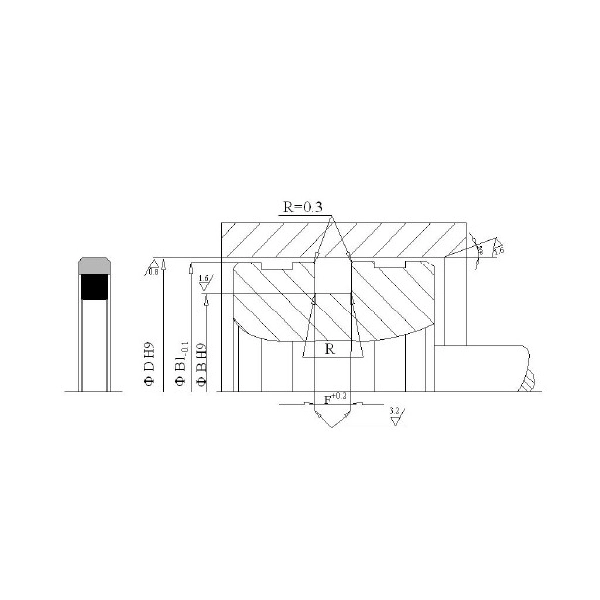

D'ACCORD

modèle	DH9	DH9	L^+0.2	D1	modèle	DH9	DH9	L^+0.2	D1	modèle	DH9	DH9	L^+0.2	D1
OK-25 * 16 * 4.2	25	16	4.2	24.3	OK-90 * 74.5 * 6.3	90	74.5	6.3	89.0	OK-160 * 139 * 8.0	160	139	8.0	158.8
OK-32 * 21 * 4.2	32	21	4.2	31.3	OK-95 * 74 * 8.0	95	74	8.0	94.0	OK-170 * 149 * 8.0	170	149	8.0	168.8
OK-40 * 26.3 * 5.8	40	26.3	5.8	39.2	OK-100 * 79 * 8.0	100	79	8.0	99.0	OK-180 * 159 * 8.0	180	159	8.0	178.8
OK-40 * 29 * 4.2	40	29	4.2	39.3	OK-100 * 84.5 * 6.3	100	84.5	6.3	99.0	OK-190 * 169 * 8.0	190	169	8.0	188.8
OK-50 * 34.5 * 6.3	50	34.5	6.3	49.0	OK-105 * 84 * 8.0	105	84	8.0	103.8	OK-200 * 179 * 8.0	200	179	8.0	198.8
OK-50 * 39 * 4.2	50	39	4.2	49.3	OK-110 * 89 * 8.0	110	89	8.0	108.8	OK-210 * 189 * 8.0	210	189	8.0	208.4
OK-60 * 41.7 * 7	60	41.7	7.0	59.2	OK-110 * 94.5 * 6.3	110	94.5	6.3	109.0	OK-220 * 199 * 8.0	220	199	8.0	218.4
OK-60 * 49 * 4.2	60	49	4.2	59.3	OK-115 * 94 * 8.0	115	94	8.0	113.8	OK-230 * 209 * 8.0	230	209	8.0	228.4
OK-63 * 44.7 * 7.0	63	44.7	7.0	62.2	OK-120 * 99 * 8.0	120	99	8.0	118.3	OK-240 * 219 * 8.0	240	219	8.0	238.4
OK-63 * 47.5 * 6.3	63	47.5	6.3	62.0	OK-125 * 104 * 8.0	125	104	8.0	123.8	OK-250 * 229 * 8.0	250	229	8.0	248.4
OK-70 * 51.7 * 7.0	70	51.7	7.0	69.2	OK-125 * 109,5 * 6.3	125	109.5	6.3	124.0	OK-280 * 225.5 * 8.0	280	255.5	8.0	278.4
OK-70 * 59 * 4.2	70	59	4.2	69.3	OK-130 * 109 * 8.0	130	109	8.0	128.8	OK-300 * 272 * 9,5	300	272	9.5	297.8
OK-75 * 54 * 8.0	75	54	8.0	74.2	OK-1330 * 114,5 * 6.3	130	114.5	6.3	129.0	OK-320 * 292 * 9,5	320	292	9.5	317.8
OK-75 * 59,5 * 6.3	75	59.5	6.3	74.0	OK-135 * 114 * 8.0	135	114	8.0	133.5	OK-330 * 302 * 9,5	330	302	9.5	327.8
OK-80 * 59 * 8.0	80	59	8.0	79.0	OK-135 * 119.5 * 6.3	135	119.5	6.3	134.0	OK-350 * 322 * 9,5	350	322	9.5	347.8
OK-80 * 64.5 * 6.3	80	64.5	6.3	79.0	OK-140 * 119 * 8.0	140	119	8.0	138.8	OK-370 * 342 * 9,5	370	342	9.5	367.8
OK-85 * 64 * 8.0	85	64	8.0	84.0	OK-145 * 124 * 8.0	145	124	8.0	143.8	OK-420 * 392 * 9,5	420	392	9.5	417.8
OK-90 * 69 * 8.0	90	69	8.0	89.0	OK-150 * 129 * 8.0	150	129	8.0	148.8

Rc63

Plage d'ouverture D H9	Diamètre de rainure D H9		Largeur de rainure L⁺⁰^.²	Dégagement radial S_mame_x	Coins ronds Rmax	Chanfreiner Z_min	Diamètre de fil toxique d_O
Plage d'ouverture D H9	Hydraulique	Frottement pneumatique et hydraulique	Largeur de rainure L⁺⁰^.²	Dégagement radial S_mame_x	Coins ronds Rmax	Chanfreiner Z_min	Diamètre de fil toxique d_O
6 ~ 13	D-3	D-3.5	2.5	0.2	0.4	3	1.9
14 ~ 26	D-4	D-4.6	3.2	0.3	0.6	4	2.4
27 ~ 56	D-6	D-6.6	4.7	0.3	1	5	3.5
57 ~ 169	D-10	D-10.6	7.5	0.35	1	6	5.7
170 ~ 1500	D-15	D-5.6	11.0	0.4	2.5	8	8.6

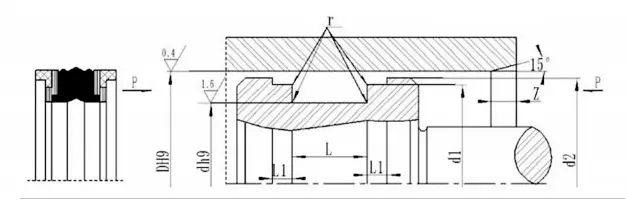

Kdas

modèle	taille						modèle	taille
modèle	D	d	D1	D2	L	L1	modèle	D	d	D1	D2	L	L1
KDAS-20	20	11	17	19	13.5	2.1	KDAS-25/2	25	16	22	24	13.5	2.1
KDAS-22	22	13	19	21	13.5	2.1	KDAS-28	28	19	25	27	13.5	2.1
KDAS-25/1	25	15	22	24	12.5	4	KDAS-30	30	21	27	29	13.5	2.1

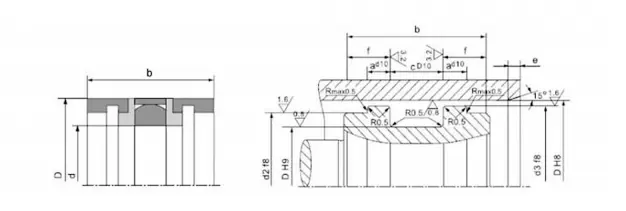

Gdkk

Numéro de produit	D	d	b	d₂	d₃	a	c	f	e
GDKK-40	40	26	32	32	36	3	15.5	8.25	7
GDKK-45	45	31	32	37	41		15.5	8.25
GDKK-50	50	34	39	42	46		20.5	9.25
GDKK-56	56	40		48	52
GDKK-63	63	47		55	59
GDKK-65	65	49		57	61
GDKK-70	70	54		62	66
GDKK-75	75	59		67	71
GDKK-80	80	62	43	72	76		22.5	10.25
GDKK-85	85	67		77	81
GDKK-90	90	72		82	86
GDKK-95	95	77		87	91
GDKK-100	100	82		92	96				10
GDKK-110	110	92		102	106
GDKK-115	115	97		107	111
GDKK-120	120	102		112	116

Rc64

Plage d'ouverture D H9	Diamètre de rainure DH9	Largeur de rainure L⁺^0.²	Coins arrondis Rmax	Dégagement radial Smax	Chanfreiner Zmin	Diamètre de fil toxique d_O
14 ~ 22,9	D-5.2	3.8	0.6	0.25	3	2.65
23 ~ 49.9	D-6.6	4.8	1	0.3	4	3.55
50 ~ 119.9	D-10.0	7.3	1.3	0.35	6	5.30
120 ~ 1500	D-3.0	9.5	1.8	0.4	8	7.00
Remarque: Pour le diamètre du cylindre ≤ 30 mm, une rainure ouverte est recommandée.

SPG

D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²	D	d	H	L⁺⁰^.²
30	20.5	4.3	4.5	95	80	7.3	7.5	224	202	10.8	11	800	785	12.7	13
31.5	22	4.3	4.5	100	85	7.3	7.5	225	203	10.8	11	900	870	24.5	25
32	22.5	4.3	4.5	108	92	7.3	7.5	230	208	10.8	11	930	890	19	20
35	25.5	4.3	4.5	110	94	7.3	7.5	240	218	10.8	11	935	920	12.7	13
35.5	26	4.3	4.5	112	96	7.3	7.5	250	228	10.8	11	950	925	17.7	18
40	30	4.3	4.5	120	104	7.3	7.5	260	236	11.7	12	1000	960	19.7	20
45	35	4.3	4.5	125	109	7.3	7.5	270	246	11.7	12	1060	1020	19.7	20
50	40	4.3	4.5	130	114	7.3	7.5	280	256	11.7	12	1120	1080	19.7	20
55	45	4.3	4.5	140	124	7.3	7.5	290	266	11.7	12	1150	1110	19.7	20
56	46	4.3	4.5	145	129	7.3	7.5	300	276	11.7	12	1180	1130	19.7	20
60	50	4.3	4.5	150	134	7.3	7.5	310	286	11.7	12	1210	1170	19.7	20
63	48	7.3	7.5	155	139	7.3	7.5	320	296	11.7	12	1250	1210	19	20
65	50	7.3	7.5	160	144	7.3	7.5	330	308	9.75	10	1260	1220	19.7	20
69	54	7.3	7.5	170	148	10.8	11	360	336	11.7	12	1400	1350	19.7	20
70	55	7.3	7.5	180	158	10.8	11	485	455	14.8	15	1500	1460	19.7	20
71	56	7.3	7.5	190	168	10.8	11	500	470	14.8	15	1650	1600	24	25
75	60	7.3	7.5	200	178	10.8	11	550	515	17.2	17.5
80	65	7.3	7.5	204	182	10.8	11	600	570	14.8	15
85	70	7.3	7.5	210	188	10.8	11	650	620	14.8	15
90	75	7.3	7.5	220	198	10.8	11	720	690	14.8	15

Rc66

Exemple de commande: RC66-D * D * L-PTFE3-R01 (Diamètre extérieur * Diamètre intérieur * Largeur de rainure) PTFE3, R01- Code de matériau
D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10	2	32	24.8	4	55	45	5	80	66	6.5	125	111.2	7.5
16	11	2	35	26.5	4	55	46.5	4	80	66.2	7.5	125	114	4
18	13	2	35	27.5	3	56	46	5	80	70	4	130	116	6.5
20	12.8	4	35	27.8	4	56	47.5	4	90	76	6.5	140	126	6.5
20	14	3	36	28.5	3	60	50	4	90	76.2	7.5	140	126.2	7.5
20	15	2	36	28.8	4	60	50	5	90	80	4	160	146	6.5
25	17.8	4	40	30	5	60	51.5	4	100	86	6.5	180	160	10
25	19	3	40	31.5	4	63	49	6.5	100	86.2	7.5	180	165	6
25	20	2	40	32.5	3	63	53	4	100	89	4	200	180	10
28	20.5	3	45	35	5	63	53	5	110	96	6.5	200	185	6
28	20.8	4	45	36.5	4	65	51	6.5	110	96.2	7.5	250	230	10
30	21.5	4	45	37.5	3	65	55	4	110	99	4	280	260	10
30	22.5	3	50	40	4	65	55	5	120	106	6.5	320	300	10
30	22.8	4	50	40	5	70	56	6.5	120	106.2	7.5
32	23.5	4	50	41.5	4	70	60	4	120	109	4
32	24.5	3	55	45	4	70	60	5	125	111	6.5
Remarque: Les dimensions ne sont pas répertoriées dans ce tableau, veuillez nous contacter.

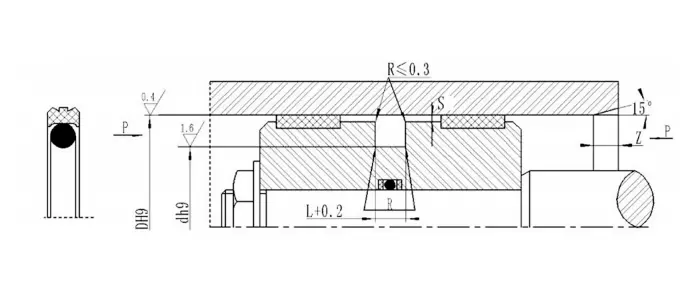

RC67

DH9	D H9	L⁺⁰^.²	Z	R	DH9	D H9	L⁺⁰^.²	Z	R
50.0	36.0	9.0	5.0	0.3	115.0	100.0	12.5	5.0	0.5
55.0	41.0	9.0	5.0	0.3	120.0	105.0	12.5	5.0	0.5
60.0	46.0	9.0	5.0	0.3	125.0	102.0	16.0	6.5	0.6
63.0	48.0	11.0	5.0	0.5	130.0	107.0	16.0	6.5	0.6
65.0	50.0	11.0	5.0	0.5	135.0	112.0	16.0	6.5	0.6
70.0	55.0	11.0	5.0	0.5	140.0	117.0	16.0	6.5	0.6
75.0	60.0	11.0	5.0	0.5	145.0	122.0	16.0	6.5	0.6
80.0	65.0	11.0	5.0	0.5	150.0	127.0	16.0	6.5	0.6
85.0	70.0	11.0	5.0	0.5	155.0	132.0	16.0	6.5	0.6
90.0	75.0	11.0	5.0	0.5	160.0	137.0	16.0	6.5	0.6
95.0	80.0	12.5	5.0	0.5	165.0	142.0	16.0	6.5	0.6
100.0	85.0	12.5	5.0	0.5	170.0	147.0	16.0	6.5	0.6
105.0	90.0	12.5	5.0	0.5	180.0	157.0	16.0	6.5	0.6
110.0	95.0	12.5	5.0	0.5

Rcek

Spécifications et dimensions
Diamètre du cylindre	Diamètre inférieur	Diamètre de base	Largeur	Guide Min	Diamètre du cylindre	Diamètre inférieur	Diamètre de base	Largeur	Guide Min
DH9	D H9	D 1	L	Z	DH9	D H9	D 1	L	Z
100	80	99	21.2	6	150	120	148.5	29	7.5
110	90	109	21.2	6	160	130	158.5	29	7.5
120	95	119	25.3	7.5	180	150	178.5	31.5	7.5
140	115	139	25.8	7.5	200	170	198.5	33.5	7.5

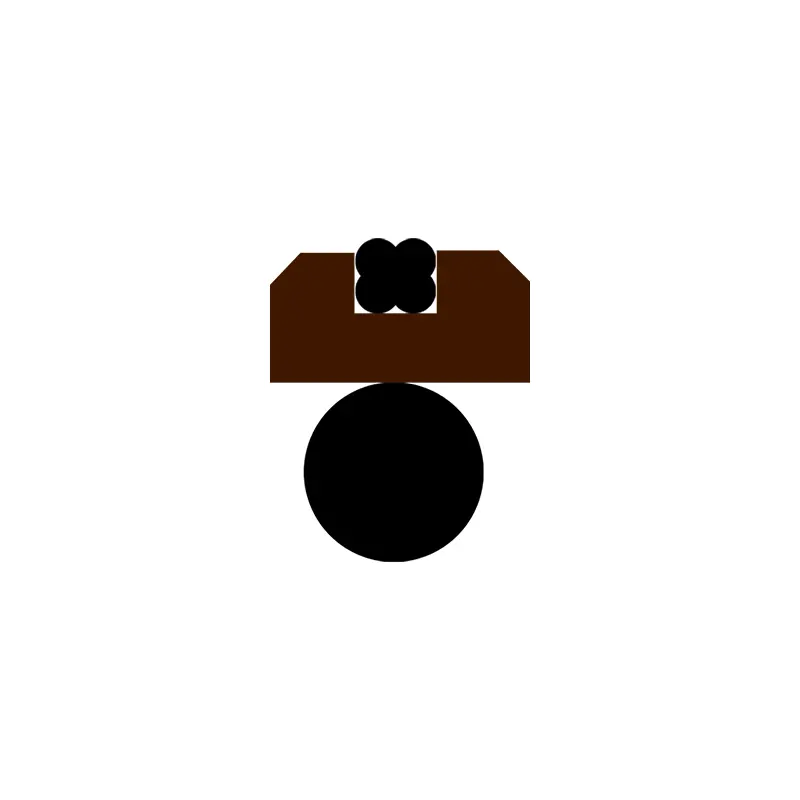

Exemple de commande AQ0800 80 × 64,5 × 6,3 (D × D × L) PTFE3-R01 PTFE3 R01-matériau
Numéro de produit	D	d	L⁺⁰^.²	R_{Mamemememememe}_x	Numéro de produit	D	d	L⁺⁰^.²	R_{Mamemememememe}_x	Numéro de produit	D	d	L⁺⁰^.²	R_{Mamemememememe}_x
Aq0160	16	5	4.2	0.8	AQ0800L	80	64.5	6.3	1.2	Aq1500	150	129	8.1	1.6
Add0180	18	7	42	0.8	Aq0800	80	59	8.1	1.6	Aq1600	160	139	8.1	1.6
Aq0200	20	9	4.2	0.8	AQ0850L	85	69.5	6.3	1.2	Aq1700	170	149	8.1	1.6
Aq0220	22	11	4.2	0.8	Aq0850	85	64	8.1	1.6	Aq1800	180	159	8.1	1.6
Aq0250	25	14	4.2	0.8	AW0900L	90	74.5	6.3	1.2	Aq1900	190	169	8.1	1.6
Aq0280	28	17	4.2	0.8	Aq0900	90	69	8.1	1.6	Aq2000	200	179	8.1	1.6
Aq0300	30	19	4.2	0.8	AQ0950L	95	79.5	6.3	1.2	Aq2100	210	189	8.1	1.6
Aq0320	32	21	4.2	0.8	Aq0950	95	74	8.1	1.6	Aq2200	220	199	8.1	1.6
Aq0350	35	24	4.2	0.8	Aq1000l	100	84.5	6.3	1.2	Aq2300	230	209	8.1	1.6
Aq0400	40	29	4.2	0.8	Aq1000	100	79	8.1	1.6	Aq2400	240	219	8.1	1.6

AQF

Exemple de commande AQF0800 80 × 67 × 8.3 (D × D × L) Code de matériau PTFE3-R01
Numéro de produit	D H9	d H9	L⁺⁰^.²	R_{Mamemememememe}_x	Numéro de produit	D H9	d H9	L⁺⁰^.²	R_{Mamemememememe}_x	Numéro de produit	D H9	d H9	L⁺⁰^.²	R_{Mamemememememe}_x
Aqf0400	40	30	6.3	1.2	Aqf01150	115	102	8.3	1.6	AQF3200	320	302	12.3	3
Aqf0420	42	32	6.3	1.2	Aqf01200	120	107	8.3	1.6	AQF3500	350	332	12.3	3
Aqf0450	45	35	6.3	1.2	Aqf01250	125	112	8.3	1.6	Aqf4000	400	382	12.3	3
Aqf0480	48	38	6.3	1.2	Aqf01300	130	117	8.3	1.6	AQF4200	420	402	12.3	3
AQF0500	50	40	6.3	1.2	AQF1350	135	117	12.3	3	AQF4500	450	432	12.3	3
Aqf0520	52	42	6.3	1.2	AQF1400	140	122	12.3	3	AQF4800	480	449	16.3	3
Aqf0550	55	45	6.3	1.2	AQF1500	150	132	12.3	3	Aqf5000	500	469	16.3	3
Aqf0600	60	50	6.3	1.2	AQF1600	160	142	12.3	3	Aqf6000	600	569	16.3	3
Aqf0630	63	53	6.3	1.2	AQF1700	170	152	12.3	3	Aqf7000	700	669	16.3	3

Rckr

D	d	L	D1	D	d	L	D1	D	d	L	D1
20	12.5	3.2	19.7	63	50	6.3	62.6	100	79	8.1	99.5
25	17.5	3.2	24.7	65	52	6.3	64.6	105	84.5	6.3	104.6
25	14	4.2	24.7	70	59	4.2	69.7	105	89.5	6.3	104.6
32	24.5	3.2	31.7	70	54.5	6.3	69.6	110	89	8.1	109.5
32	21	4.2	31.7	70	57	6.3	69.6	115	94	8.1	114.5
40	32.5	3.2	39.7	75	59.5	6.3	74.6	120	99	8.1	119.5
40	29	4.2	39.7	75	62	6.3	74.6	125	109.5	6.3	124.6
45	34	4.2	44.7	80	69	4.2	79.7	125	104	8.1	124.5
45	32	6.3	44.6	80	64.5	6.3	79.6	140	119	8.1	139.5
50	39	4.2	49.7	85	71.5	6.3	84.6	160	139	8.1	159.5
50	34.5	6.3	49.6	90	74.5	6.3	89.6	200	179	8.1	199.5

RPW

Plage d'ouverture D H9			Diamètre de rainure D H9	Largeur de rainure L⁺⁰^.²	Déclaration radiale SMAX		Coins arrondis Rmax	Chanfreiner Z	Diamètre de fil toxique
Type standard RPW	Charge légère RPW-Q	Charge forte RPW-Z	Diamètre de rainure D H9	Largeur de rainure L⁺⁰^.²	0 ~ 20MPA	20-40MPA	Coins arrondis Rmax	Chanfreiner Z	Diamètre de fil toxique
8 ~ 14,9	15 ~ 39.9	-	D-4.9	2.2	0.20	0.15	0.4	2	1.80
15 ~ 39.9	40 ~ 79.9	-	D-7.5	3.2	0.25	0.15	0.6	3	2.65
40 ~ 79.9	80 ~ 132.9	15 ~ 39.9	D-11.0	4.2	0.25	0.20	1.0	4	3.55
80 ~ 132.9	133 ~ 329.9	40 ~ 79.9	D-5.5	6.3	0.30	0.20	1.3	5	5.30
133 ~ 329.9	330 ~ 669.9	80 ~ 132.9	D-21.0	8.1	0.35	0.25	1.8	7	7.00
330-669.9	670 ~ 999.9	133 ~ 329.9	D-245	8.1	0.35	0.25	1.8	7	7.00
670 ~ 999.9	-	330 ~ 669.9	D-28.0	9.5	0.5	0.30	2.5	8	8.60
> 1000			D-38	13.8	0.7	0.60	3	10	12.0
Remarque: 1. Pour le diamètre du trou ≤ 30 mm, il est recommandé d'utiliser une rainure ouverte.
2. Pour la pression> 40MPA, la zone racine du joint utilise une tolérance d'ajustement H8 / F8.

TDA


Numéro de commande	DH8	DH9	L + 0,2	Numéro de commande	DH8	DH9	L + 0,2	Numéro de commande	DH8	DH9	L + 0,2
TDA0400	40	32	7.5	TDA1150	115	100	13	TDA2800	280	260	17
TDA0450	45	37	7.5	TDA1200	120	105	13	TDA3000	300	280	17
TDA0500	50	42	7.5	TDA1250	125	110	13	TDA3200	320	300	17
TDA0550	55	45	7.5	TDA1300	130	115	13	TDA3500	350	320	21
TDA0600	60	45	13	TDA1400	140	120	13	TDA3700	370	345	17
TDA0630	63	53	8.5	TDA1450	145	125	13	TDA3800	380	350	21
TDA0630A	63	48	13	TDA1500	150	130	13	TDA3900	390	360	21
TDA0650	65	50	8.5	TDA1600	160	140	13	TDA4100	410	380	21
TDA0650A	65	50	13	TDA1600A	160	140	17	TDA4300	430	400	21
TDA0700	70	55	13	TDA1700	170	150	17	TDA4500	450	420	21
TDA0750	75	60	13	TDA1800	180	160	17	TDA4800	480	450	21
TDA0800	80	65	13	TDA1900	190	170	17	TDA5000	500	475	17
TDA0850	85	70	13	TDA2000	200	180	17	TDA5100	510	480	21
TDA0900	90	75	13	TDA2100	210	190	17	TDA5900	590	560	21
TDA0950	95	80	13	TDA2200	220	200	17	TDA6000	600	570	21
TDA1000	100	85	13	TDA2250	225	205	17	TDA6700	670	640	21
TDA1100	110	95	13	TDA2500	250	230	17
Remarque: Si les spécifications requises ne sont pas dans ce tableau, veuillez nous contacter.

TDMA

Dimensions de l'installation										Longueur de chanfrein
Cylindre Diamètredh8	Rainure du fond diamètredh9		Largeur de l'emplacement L + 0,2		Hauteur du sceau H				Diamètre du cylindre		Longueur de chanfrein e≥
40-120	D-10		16		15				40-124		7
121-300	D-12		16		15				125-299		10
301-380	D-14		16		15				300-630		15
> 380	D-16		16		15

Numéro de commande	DH8	DH9		L^+0.2	Numéro de commande	DH8	DH9	L^+0.2		Numéro de commande		DH8	DH9	L^+0.2
TDMA0400	40	30		16	TDMA1150	115	105	16		TDMA2500		250	238	16
TDMA0450	45	35		16	TDMA1200	120	110	16		TDMA2800		280	268	16
TDMA0500	50	40		16	TDMA1250	125	113	16		TDMA3000		300	288	16
TDMA0550	55	45		16	TDMA1300	130	118	16		TDMA3200		320	306	16
TDMA0560	56	46		16	TDMA1350	135	123	16		TDMA3500		350	336	16
TDMA0600	60	50		16	TDMA1400	140	128	16		TDMA3800		380	366	16
TDMA0630	63	53		16	TDMA1500	150	138	16		TDMA4000		400	384	16
TDMA0650	65	55		16	TDMA1600	160	148	16		TDMA4200		420	404	16
TDMA0700	70	60		16	TDMA1700	170	158	16		TDMA4500		450	434	16
TDMA0750	75	65		16	TDMA1800	180	168	16		TDMA4800		480	464	16
TDMA0800	80	70		16	TDMA1900	190	178	16		TDMA5000		500	484	16
TDMA0850	85	75		16	TDMA2000	200	188	16		TDMA5600		560	544	16
TDMA0900	90	80		16	TDMA2100	210	198	16		TDMA6000		600	584	16
TDMA1000	100	90		16	TDMA2200	220	208	16		TDMA6300		630	614	16
TDMA1100	110	100		16	TDMA2250	225	213	16
Remarque: Les spécifications requises ne sont pas dans ce tableau, mais peuvent également être produites. Veuillez nous contacter.

GGDA

Dimensions de l'installation											Longueur de chanfrein
Dimensions de l'installation									Diamètre du cylindre		Longueur de chanfrein e≥
									<99		7
Diamètre du cylindre DH8	Diamètre du fond rainure DH9			Largeur de l'emplacement L⁺⁰^.²	Hauteur du sceau H				100-199		10
<96	D-16.8			8	7.5				100-199		10
96-190	D-20			10	9.5				200-309		12
191-380	D-28			13	12.5				310-559		15
> 380	D-36			20	19.5				> 599		18

Numéro de commande	D H8	D H9	L^+0.2		Numéro de commande	D H8	D H9	L^+0.2		Numéro de commande	D H8	D H9	L^+0.2
GGDA0400	40	23.2	8		GGDA1050	105	85	10		GGDA2500	250	222	13
GGDA0450	45	28.2	8		GGDA1100	110	90	10		GGDA2800	280	252	13
GGDA0500	50	33.2	8		GGDA1150	115	95	10		GGDA3000	300	272	13
GGDA0550	55	38.2	8		GGDA1200	120	100	10		GGDA3200	320	292	13
GGDA0560	56	39.2	8		GGDA1250	125	105	10		GGDA3500	350	322	13
GGDA0600	60	43.2	8		GGDA1300	130	110	10		GGDA3800	380	352	13
GGDA0630	63	46.2	8		GGDA1350	135	115	10		GGDA4000	400	364	20
GGDA0650	65	48.2	8		GGDA1400	140	120	10		GGDA4200	420	384	20
GGDA0700	70	53.2	8		GGDA1500	150	130	10		GGDA4500	450	414	20
GGDA0750	75	58.2	8		GGDA1600	160	140	10		GGDA4800	480	444	20
GGDA0800	80	63.2	8		GGDA1700	170	150	10		GGDA5000	500	464	20
GGDA0850	85	68.2	8		GGDA1800	180	160	10		GGDA5600	560	524	20
GGDA0900	90	73.2	8		GGDA1900	190	170	10		GGDA6000	600	564	20
GGDA0950	95	78.2	8		GGDA2000	200	172	13		GGDA6300	630	594	20
GGDA1000	100	80	10		GGDA2200	220	192	13
Remarque: Les spécifications requises ne sont pas dans ce tableau, mais peuvent également être produites. Veuillez nous contacter. Le produit maximum disponible est de 1600 mm.

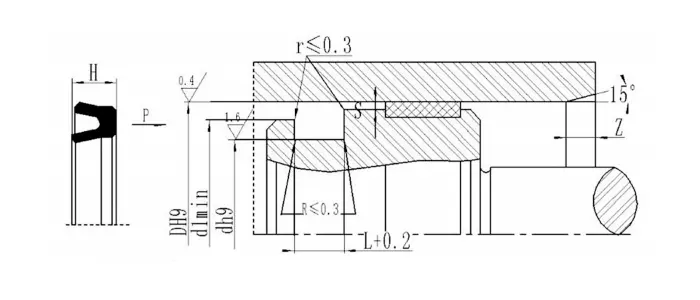

RCUP

Espace d'extrusion
MPA de pression	Gap d'extrusion smax
MPA de pression	Diamètre du cylindre d≤60 mm						Diamètre du cylindre D> 60 mm
≤5	0.4						0.5
≤10	0.3						0.5
≤20	0.2						0.3
≤30	0.15						0.2
≤40	0.1						0.15
Graphique de taille
Numéro de produit		D	d	H	L	D1		Numéro de produit	D	d	H	L	D1
RCUP30 * 15 * 9.5		30	15	9.5	10.5	18		RCUP40 * 32 * 5.5	40	32	5.5	6.5	35
Rcup30 * 15 * 10		30	15	10	11	19		Rcup40 * 32 * 8	40	32	8	9	35
Rcup30 * 20 * 8		30	20	8	9	24		Rcup40 * 33 * 8	40	33	8	9	36
RCUP30 * 22 * 6.5		30	22	6.5	7	25		Rcup45 * 30 * 10	45	30	10	11	35
Rcup35 * 20 * 10		35	20	10	11	25		RCUP50 * 30 * 12	50	30	12	13	35
Rcup35 * 25 * 8		35	25	8	9	29		RCUP50 * 32 * 10	50	32	10	11	35
Rcup35 * 27 * 10		35	27	10	11	30		RCUP50 * 35 * 8.5	50	35	8.5	9.5	40
Rcup40 * 25 * 10		40	25	10	11	30		RCUP50 * 35 * 10	50	35	10	11	40
RCUP40 * 30 * 6,5		40	30	6.5	7.5	34		Rcup50 * 40 * 5	50	40	5	5.5	44
Rcup40 * 30 * 10		40	30	10	11	34		Rcup50 * 40 * 8	50	40	8	9	43

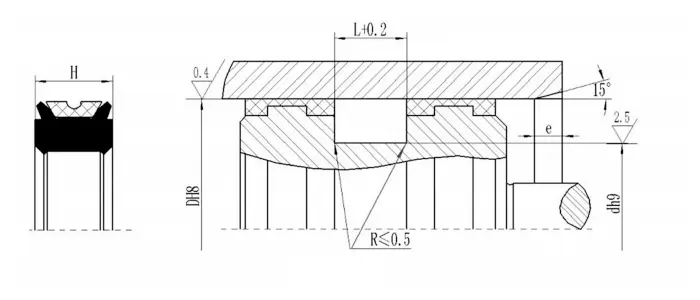

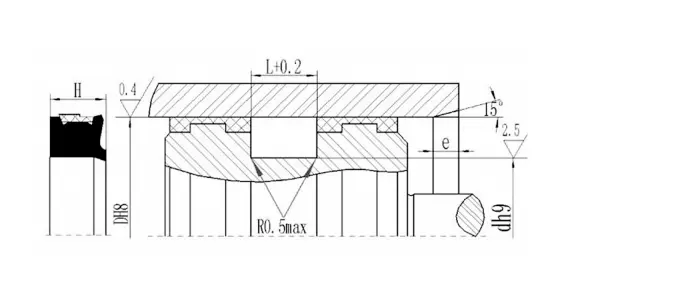

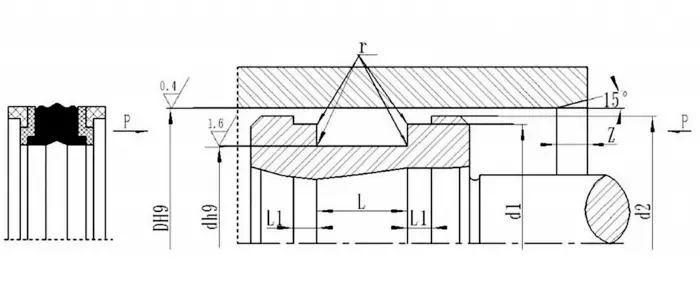

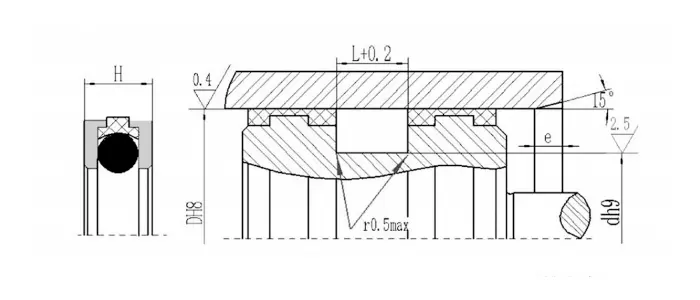

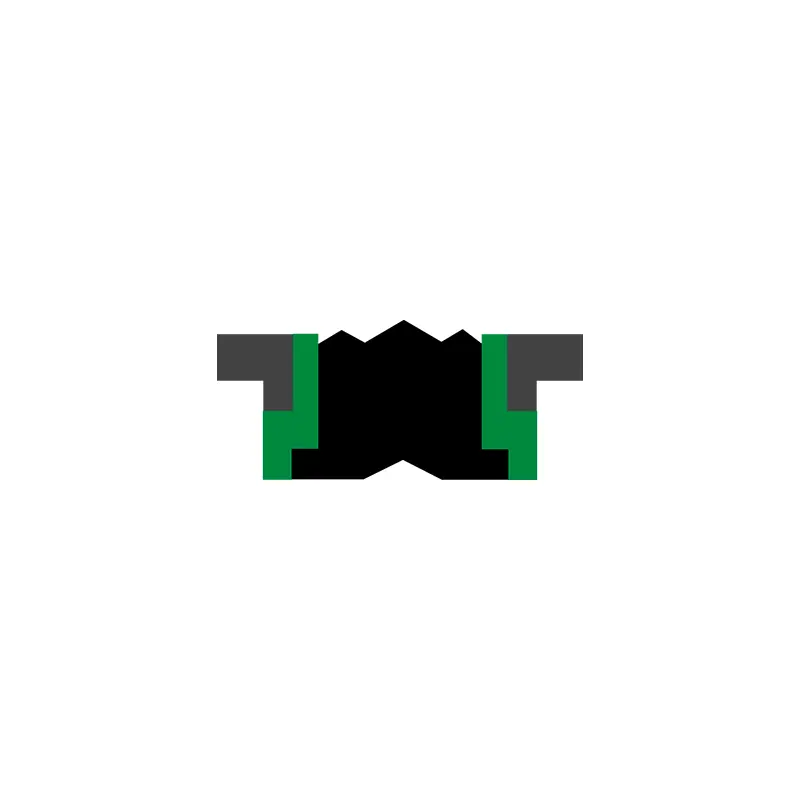

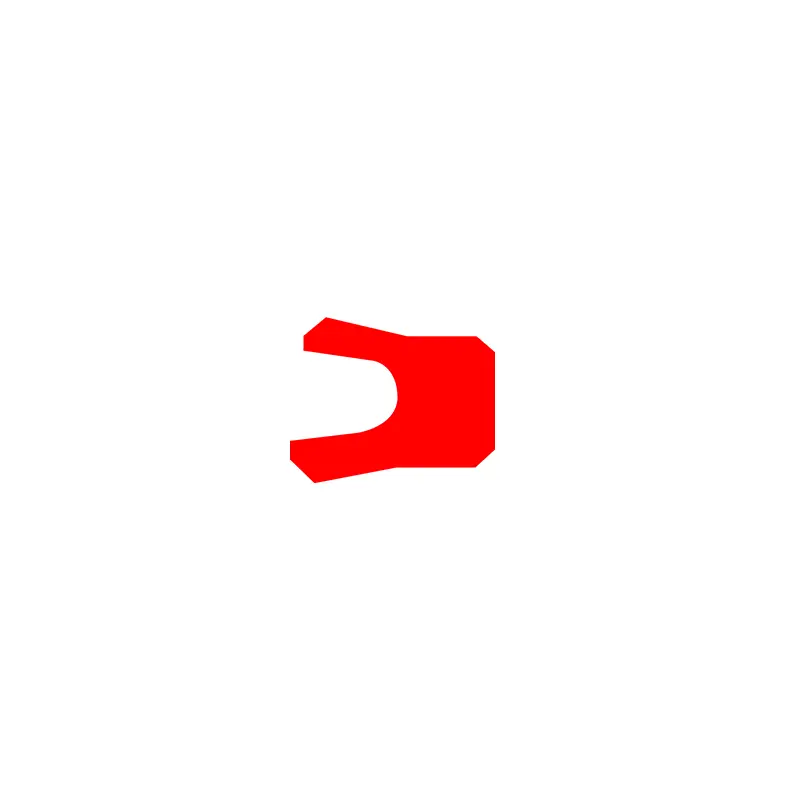

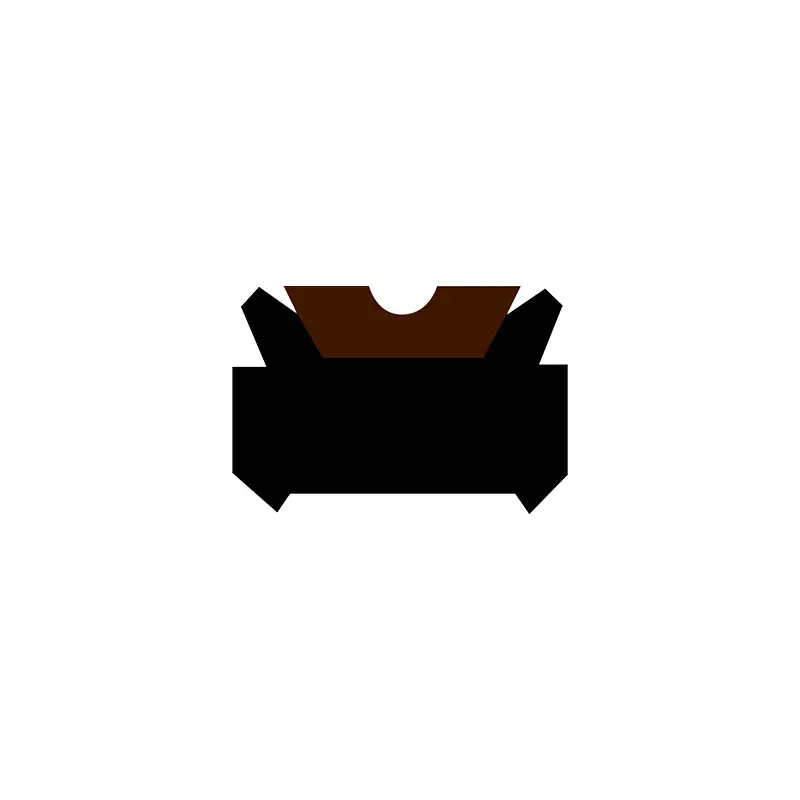

Yxd

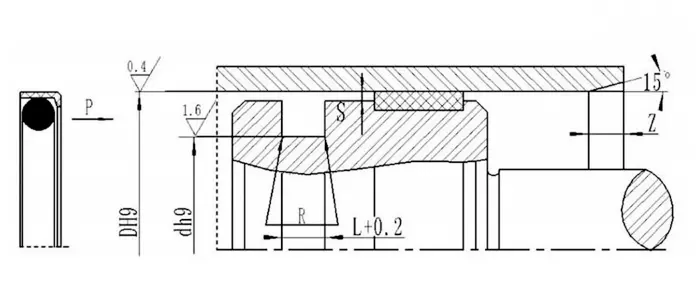

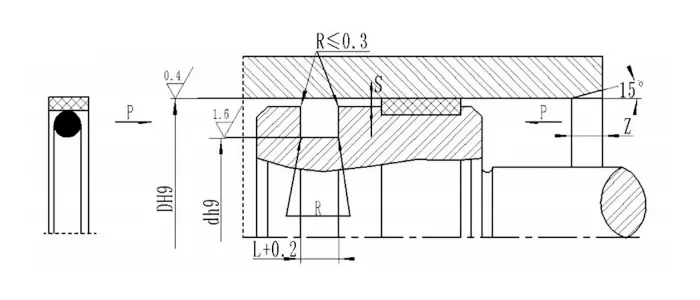

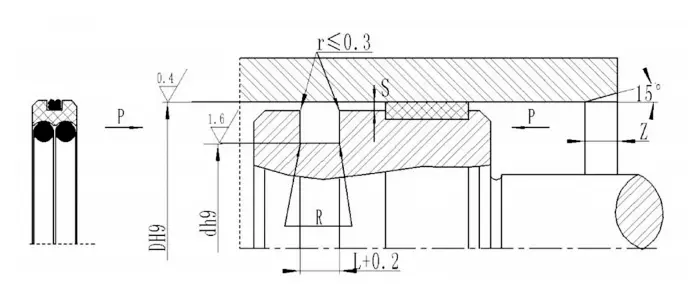

Numéro de produit	D	d	H	L1	L2	T	Numéro de produit	D	d	H	L1	L2	T
Yxd11 * 5 * 8	11	5	8	9	10.5	1.5	Yxd55 * 47 * 10	55	47	10	12	13.5	1.5
Yxd12 * 6 * 8	12	6	8	9	10.5	1.5	Yxd56 * 48 * 10	56	48	10	12	13.5	1.5
Yxd14 * 8 * 8	14	8	8	9	10.5	1.5	Yxd60 * 48 * 14	60	48	14	16	18	2
Yxd16 * 10 * 8	16	10	8	9	10.5	1.5	Yxd63 * 51 * 14	63	51	14	16	18	2
Yxd18 * 12 * 8	18	12	8	9	10.5	1.5	Yxd65 * 53 * 14	65	53	14	16	18	2
Yxd20 * 14 * 8	20	14	8	9	10.5	1.5	Yxd70 * 58 * 14	70	58	14	16	18	2
Yxd22 * 16 * 8	22	16	8	9	10.5	1.5	Yxd75 * 63 * 14	75	63	14	16	18	2
Yxd24 * 18 * 8	24	18	8	9	10.5	1.5	Yxd78 * 66 * 14	78	66	14	16	18	2
Yxd25 * 19 * 8	25	19	8	9	10.5	1.5	Yxd80 * 68 * 14	80	68	14	16	18	2
Yxd28 * 22 * 8	28	22	8	9	10.5	1.5	Yxd85 * 73 * 14	85	73	14	16	18	2
Yxd30 * 22 * 10	30	22	10	12	13.5	1.5	Yxd90 * 78 * 14	90	78	14	16	18	2
Yxd32 * 24 * 10	32	24	10	12	13.5	1.5	Yxd95 * 83 * 14	95	83	14	16	18	2
Yxd35 * 27 * 10	35	27	10	12	13.5	1.5	Yxd100 * 88 * 14	100	88	14	16	18	2

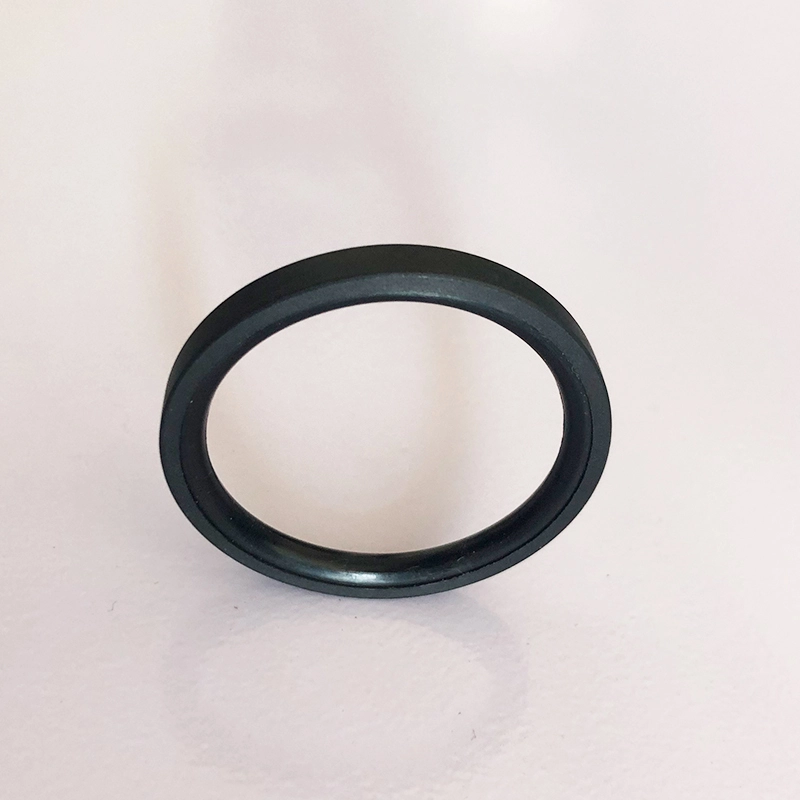

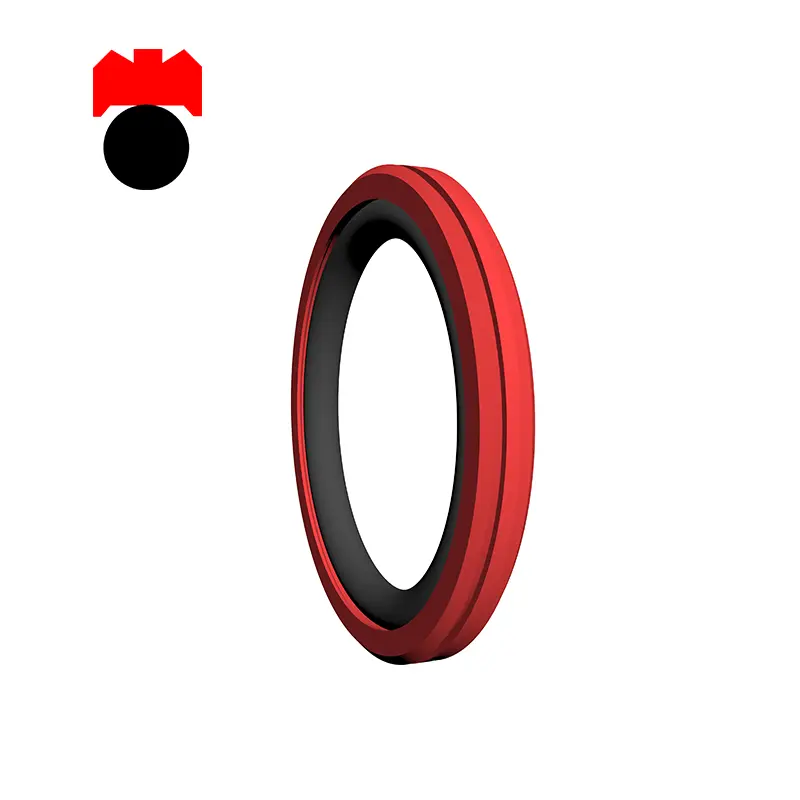

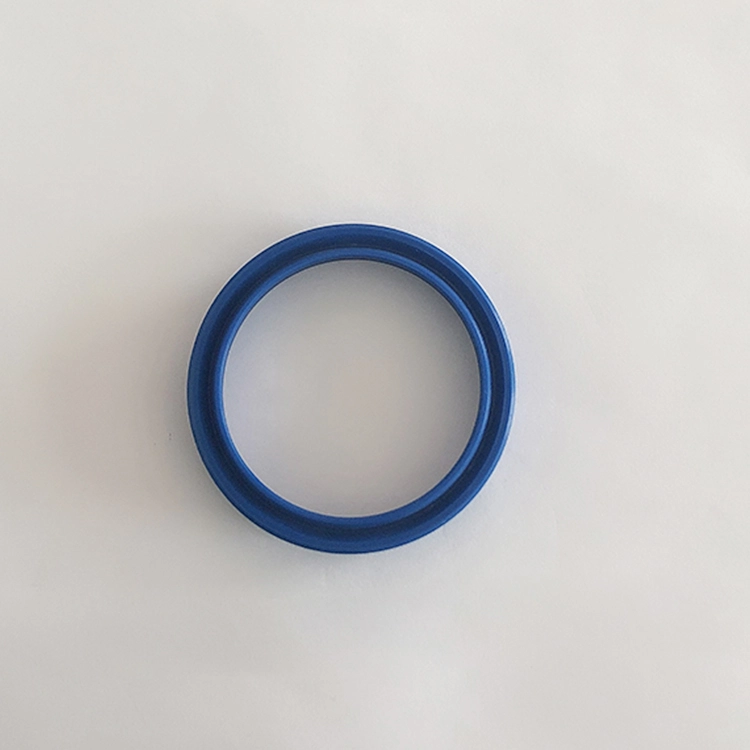

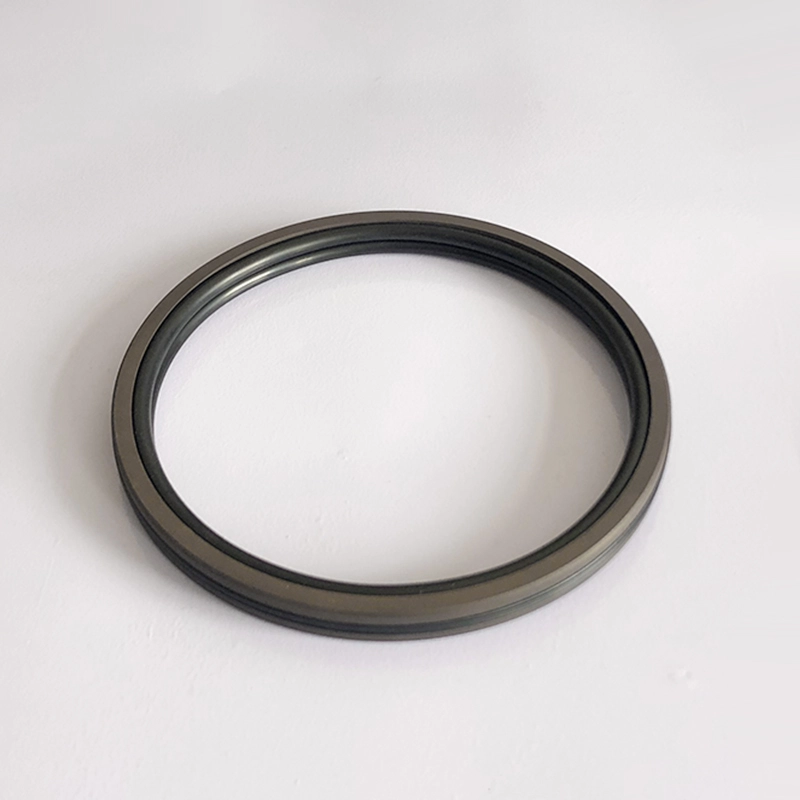

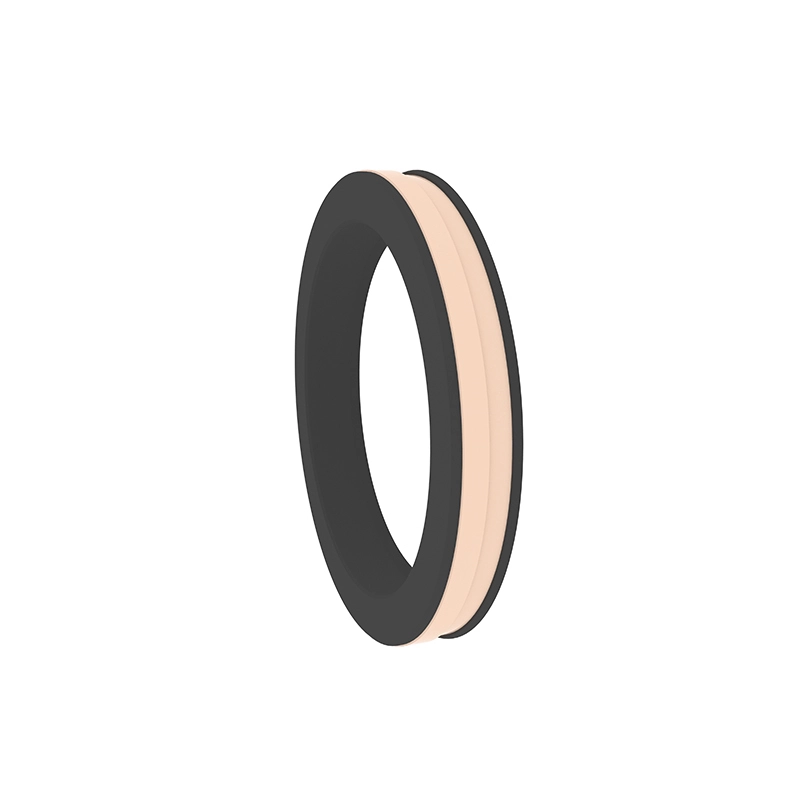

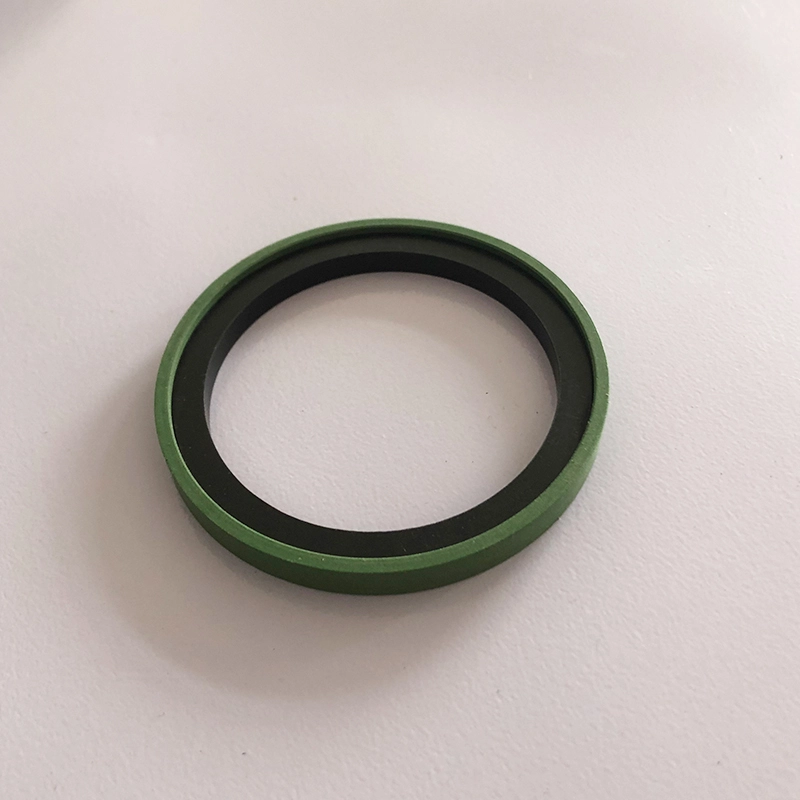

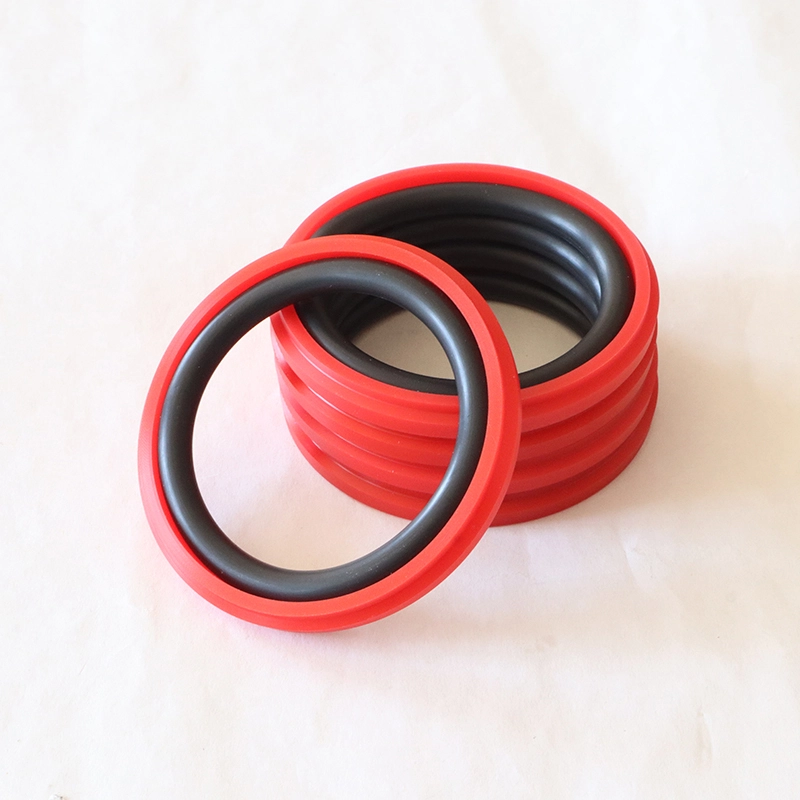

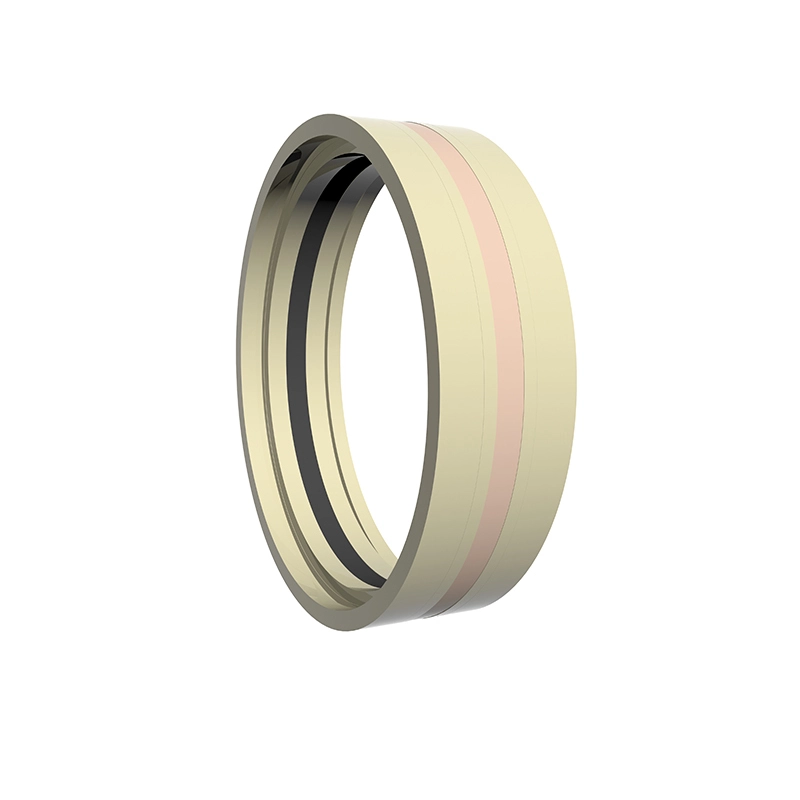

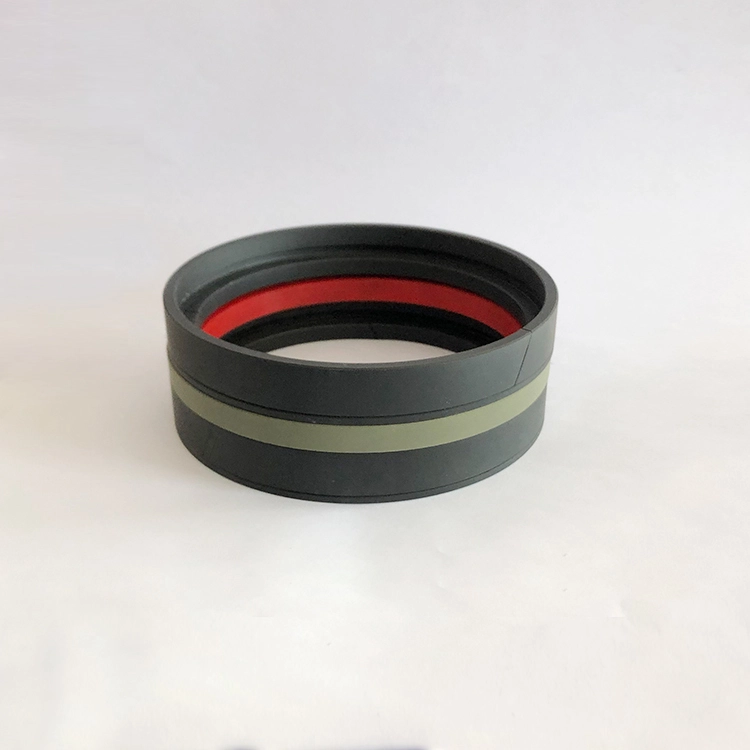

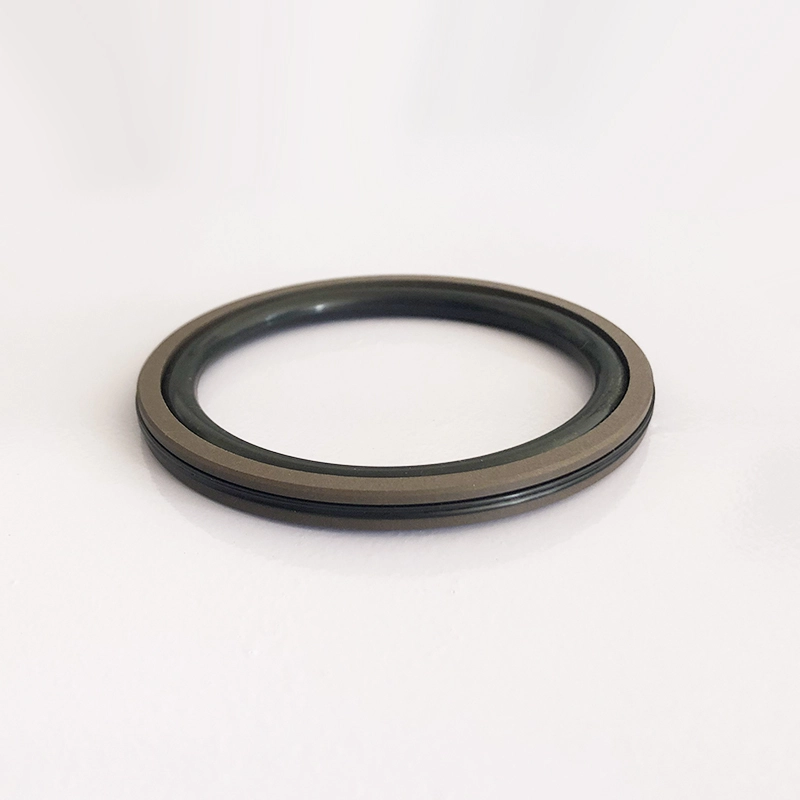

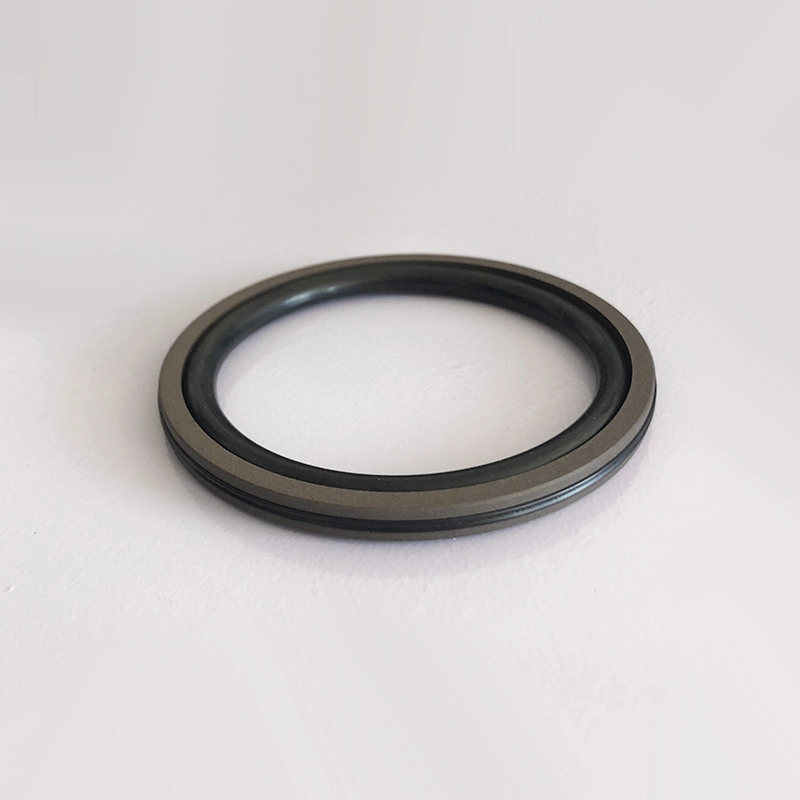

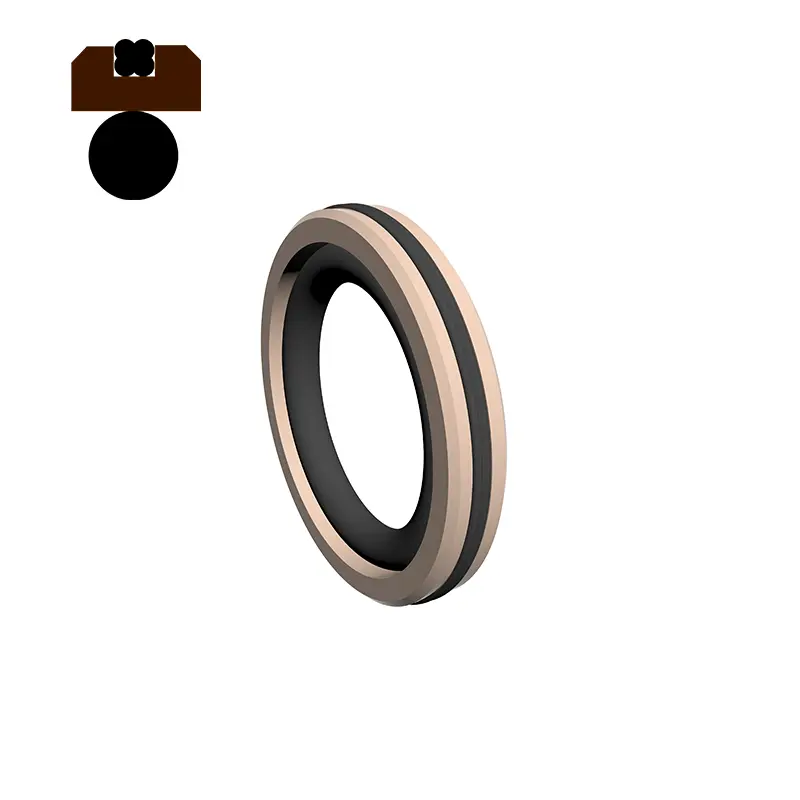

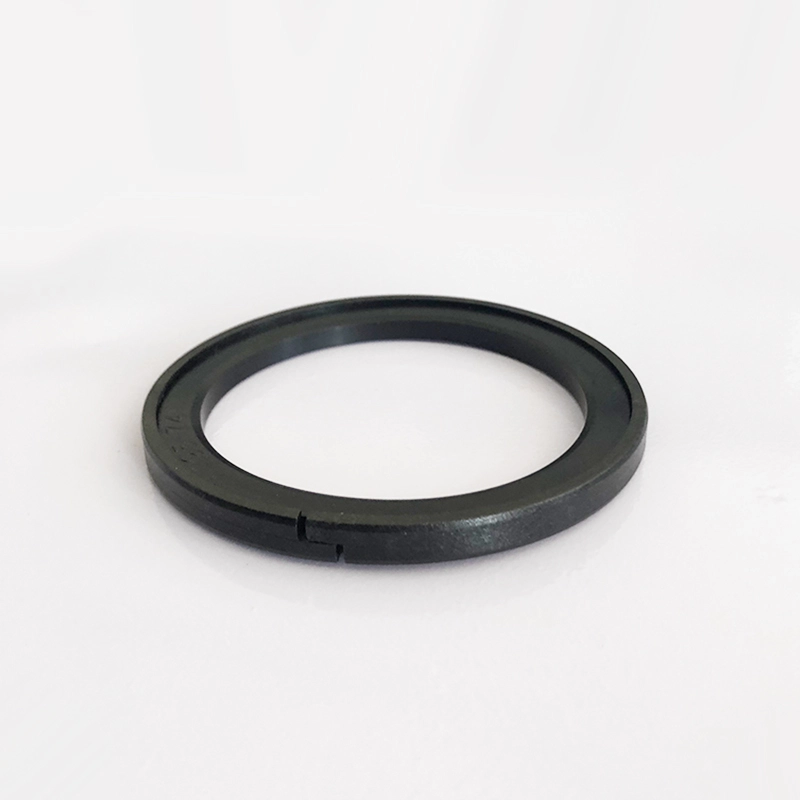

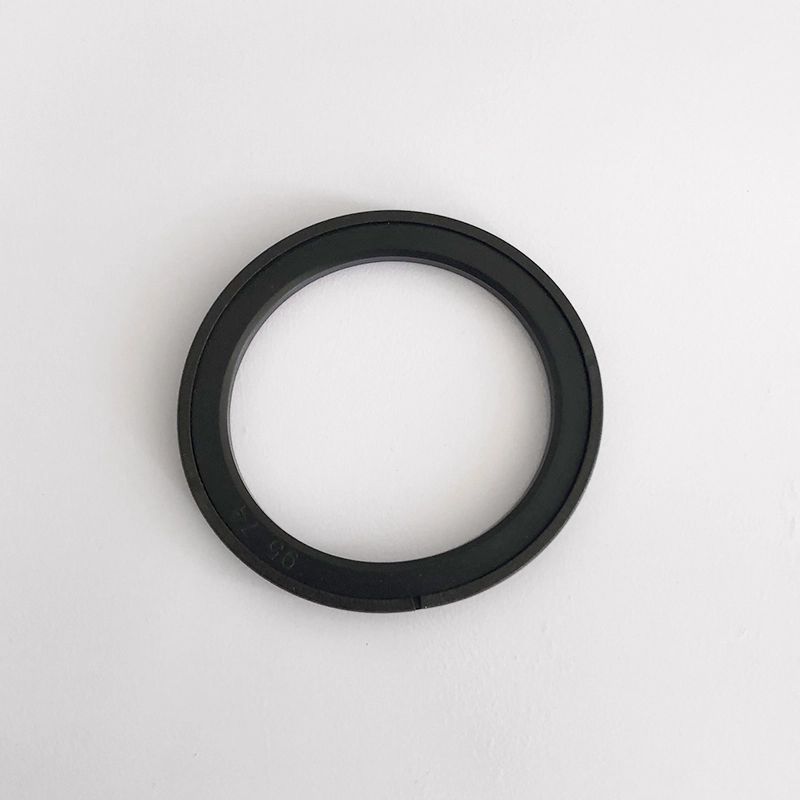

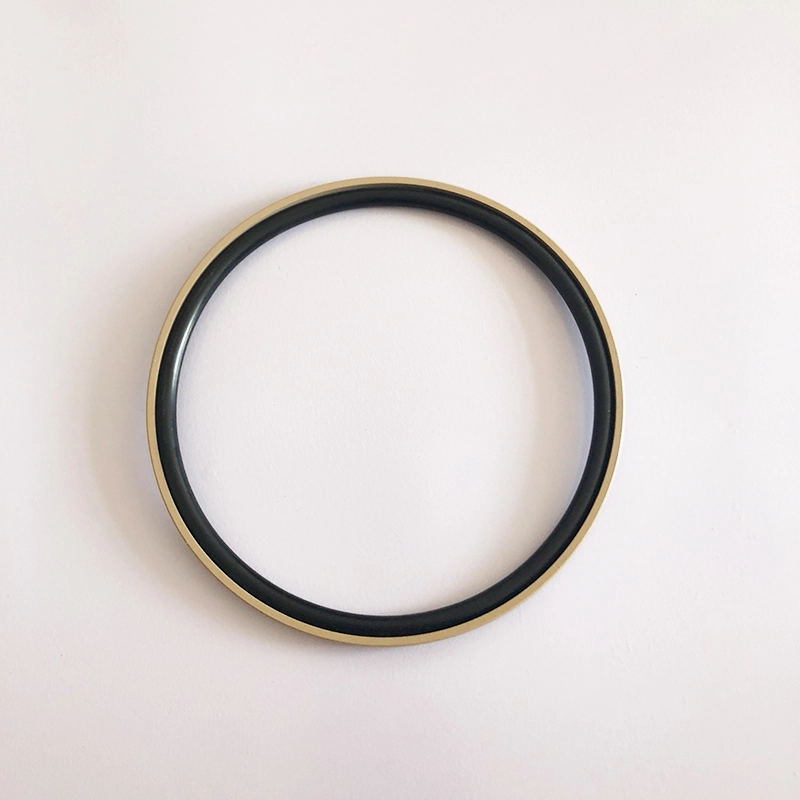

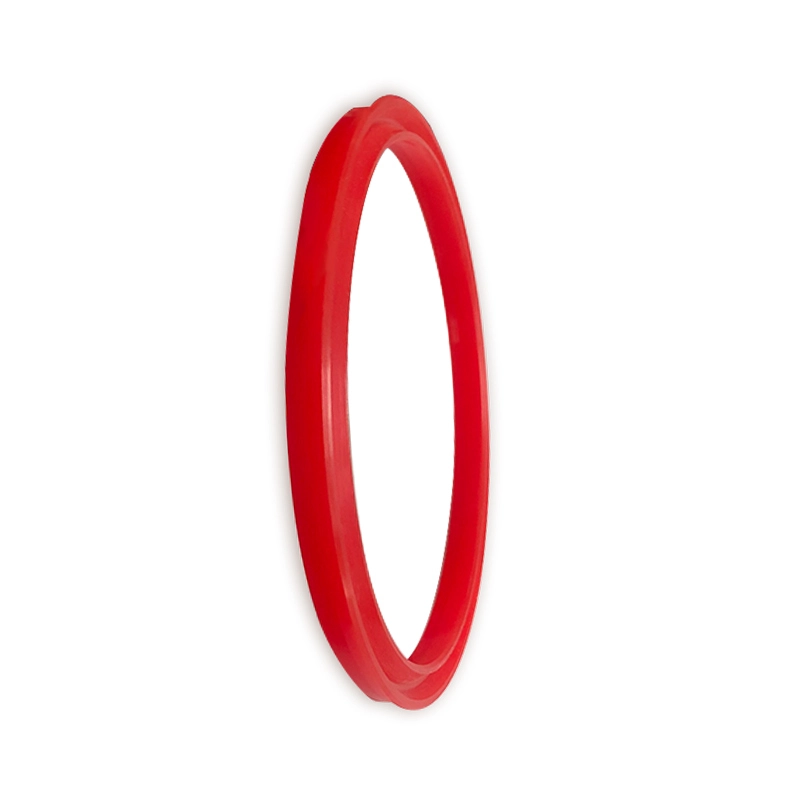

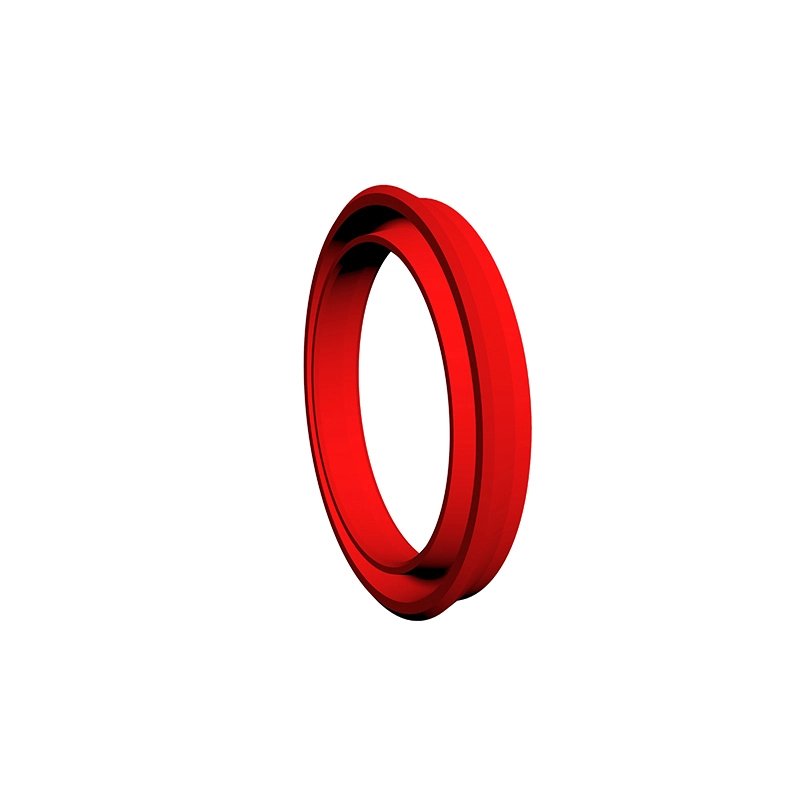

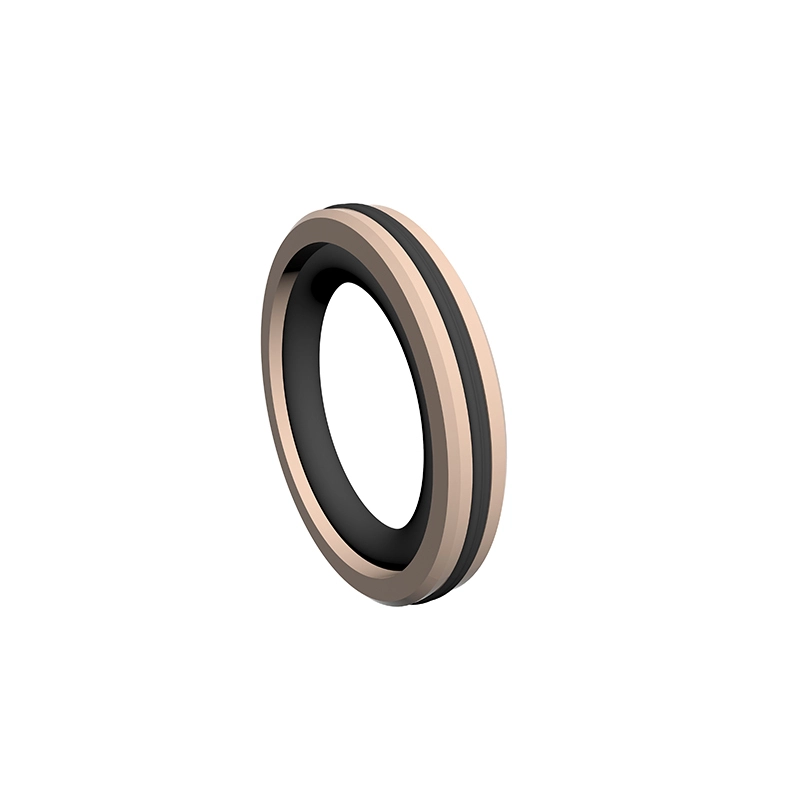

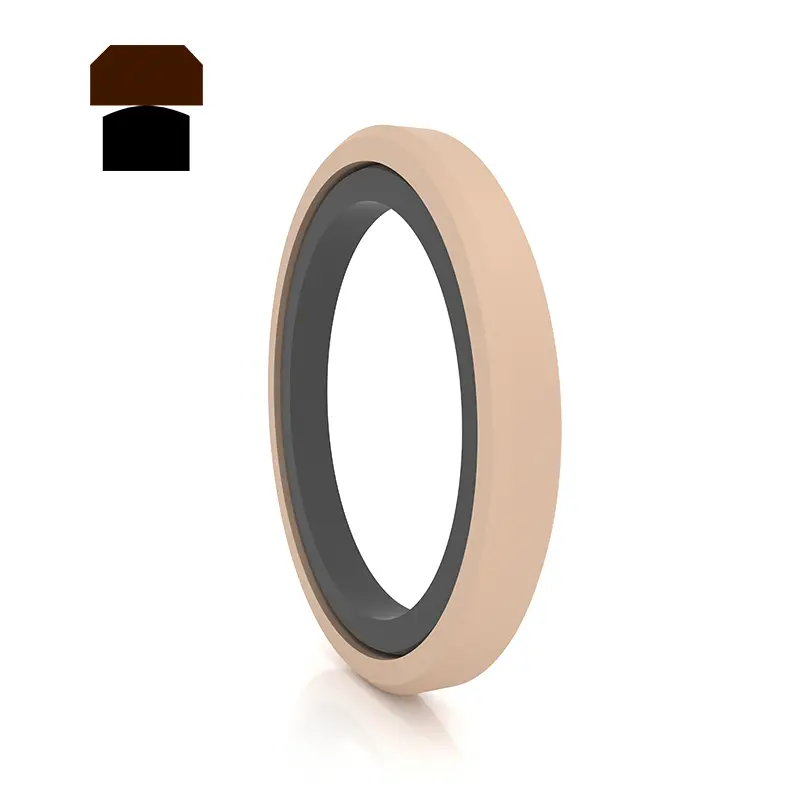

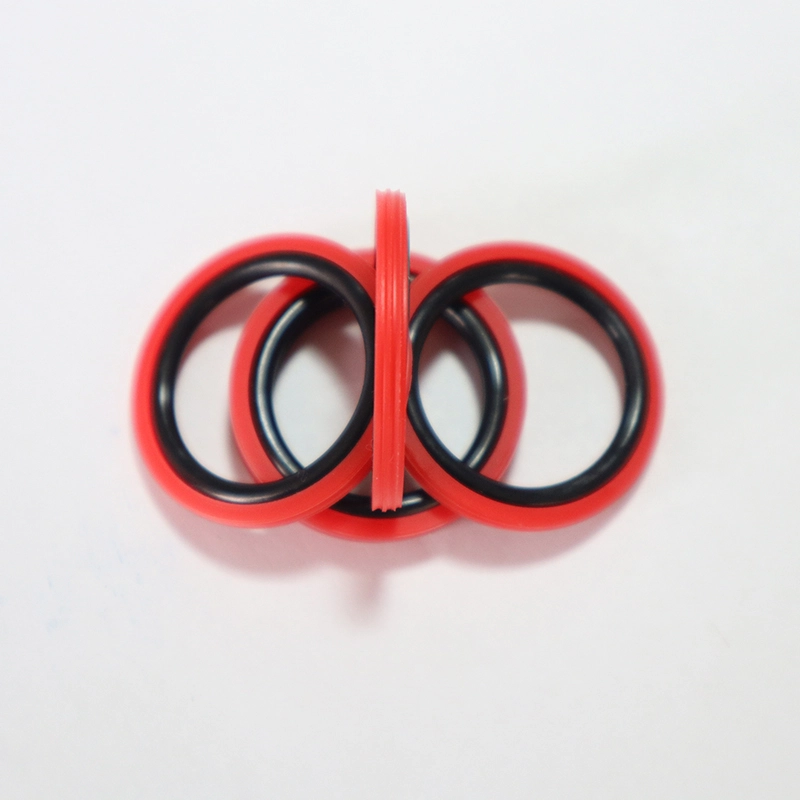

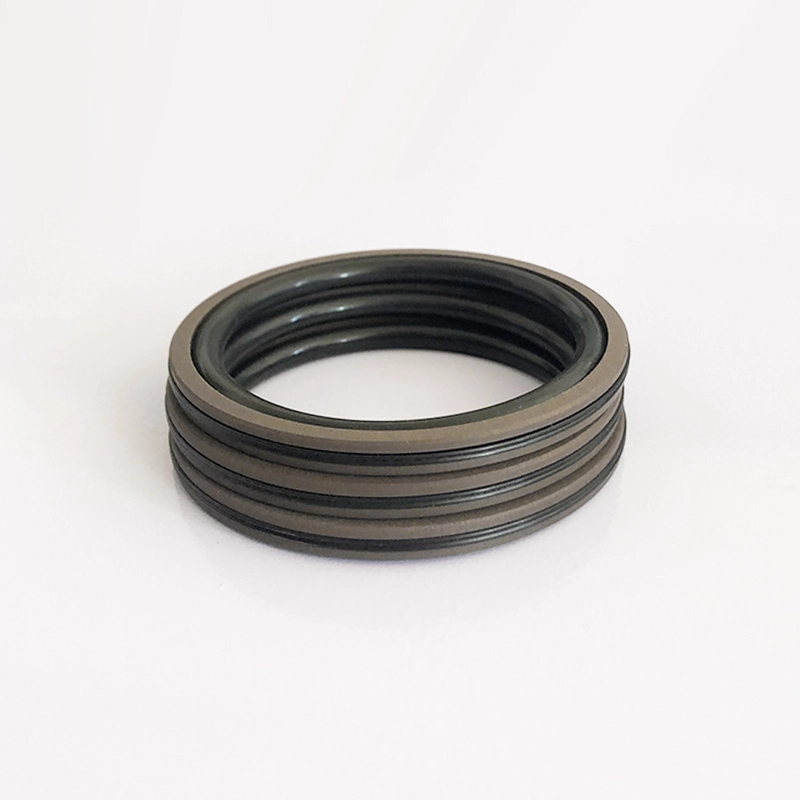

Hydraulic Seals For Piston Holes

Balises actives: Joints hydrauliques pour trous de piston

Catégorie associée

envoyer une demande

Informations de contact



Adresse

N ° 1 Ruichen Road, Dongliuting Industrial Park, district de Chengyang, City de Qingdao, province du Shandong, Chine


Tél

+86-532-82809839


E-mail

info.sealing@ruichenseal.com

Obtenez des prix compétitifs, un support technique et des réponses rapides. Envoyez vos spécifications à Ruichen pour des solutions d'étanchéité sur mesure. Échantillons gratuits disponibles.
