Joints de tampon hydraulique

Les joints de tampon hydraulique sont un type de produit d'étanchéité hydraulique développé par Ruichen Seals. Nous nous sommes engagés dans la recherche et le développement de scellés et de scellement des matériaux et de fournir des solutions personnalisées tout en garantissant l'approvisionnement et la production. Les produits sont disponibles dans une variété de modèles et vous pouvez choisir en fonction de vos besoins.

envoyer une demande

Description du produit

Dans les systèmes hydrauliques, les joints de tampon hydraulique jouent un rôle important. Ruichen Seals a développé une variété de joints de tampon hydrauliques pour différents besoins et conditions de travail.

Les joints de tampon HBY et HBTS sont utilisés sur les tiges de piston en combinaison avec des joints pour absorber l'impact et fluctuer la pression sous une charge élevée, isoler les fluides à haute température et améliorer la durée de vie et la fiabilité du système d'étanchéité. Ils sont utilisés dans les pelles à moteur, les chargeurs de roues, les bulldozers, les grues de camion, les grues de roue, les camions à benne, etc.

Les joints de tampon HBTS sont utilisés dans les systèmes d'étanchéité tels que les machines d'ingénierie.

KZT a la fonction de l'immersion d'impureté en raison du matériau polytétrafluoroéthylène. Lorsqu'il est utilisé en combinaison avec des phoques de piston et des anneaux de guidage, il empêche les impuretés et la saleté dans le cylindre d'huile de causer des dommages anormaux au système d'étanchéité, assurant la fiabilité et la longue durée de vie du système d'étanchéité.

Caractéristiques et applications du produit:

Sélection des matériaux:

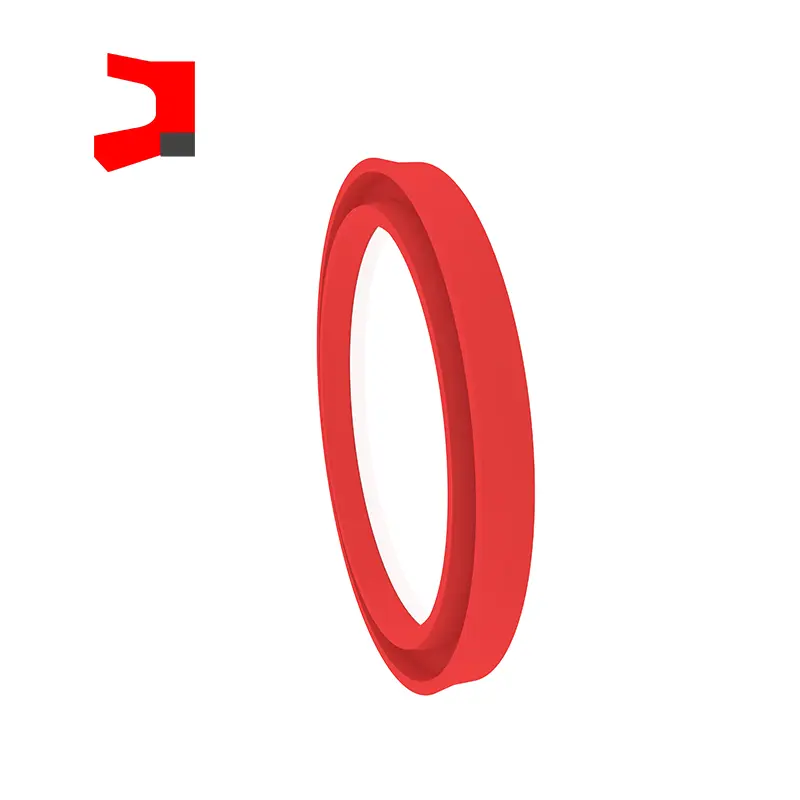

HBY

Anneau d'étanchéité: anneau de retenue en polyuréthane (PU): PA / POM

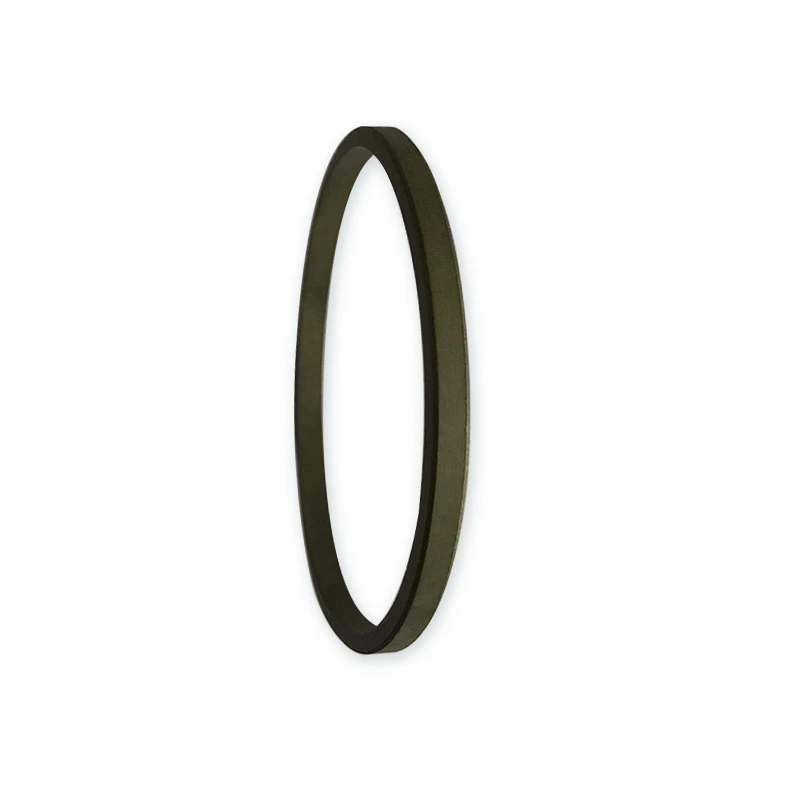

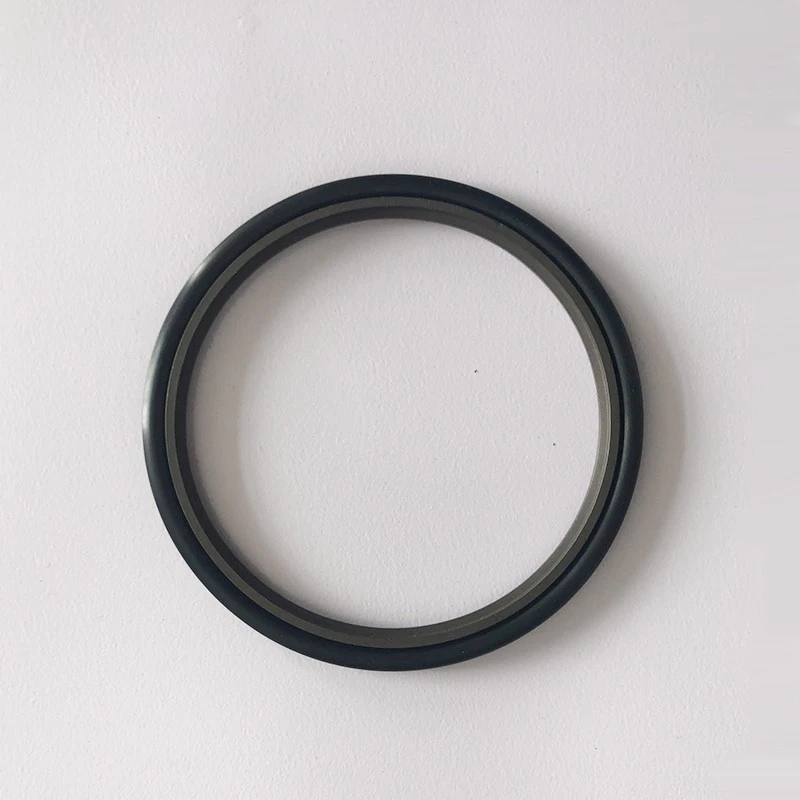

HBTS

Anneau tampon: PTFE2, PTFE3, etc.

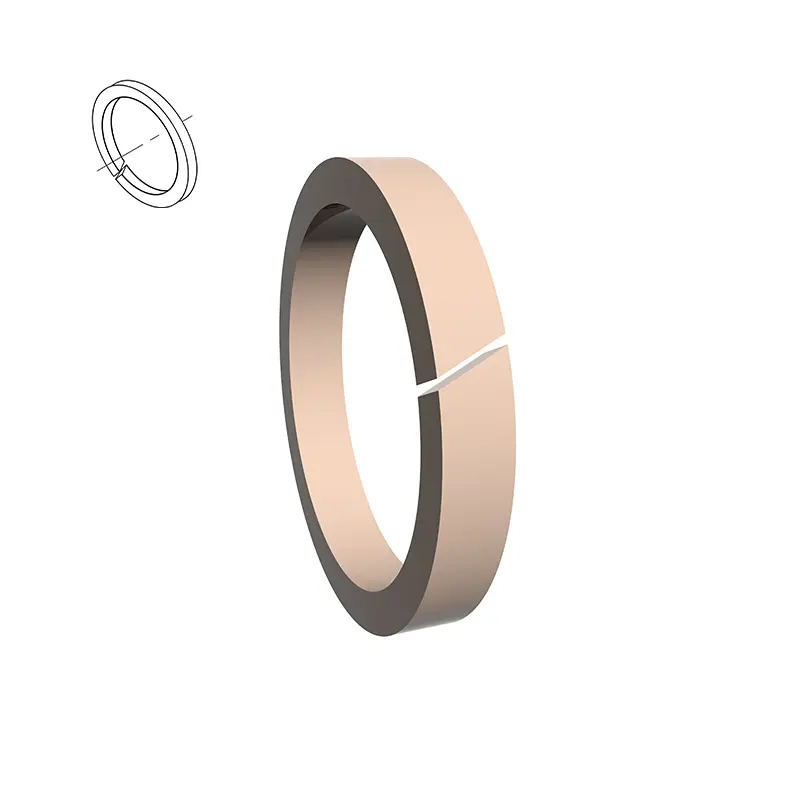

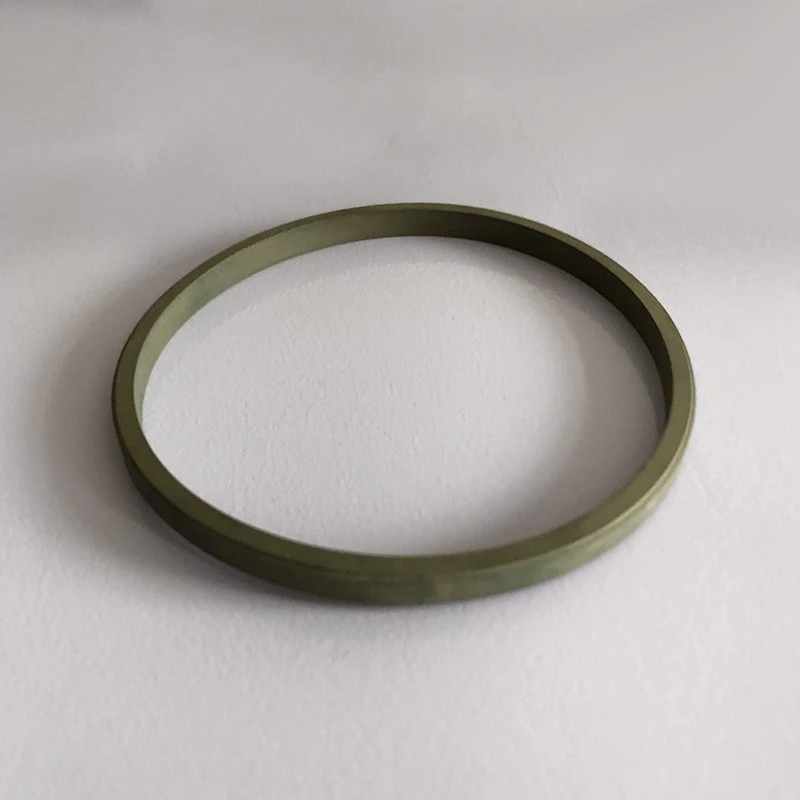

Kzt

Matériel standard: PTFE3, autres matériaux facultatifs PTFE2, PTFE4 (voir description du matériau)

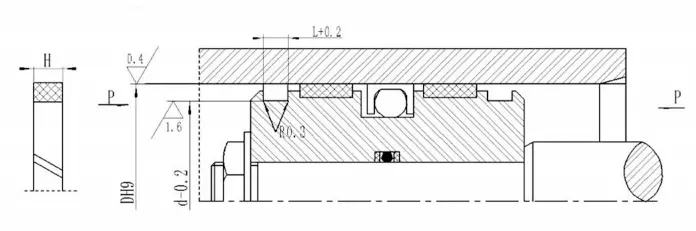

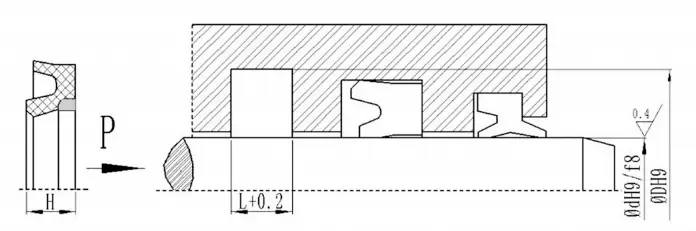

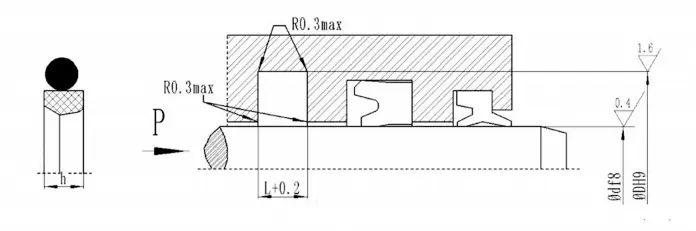

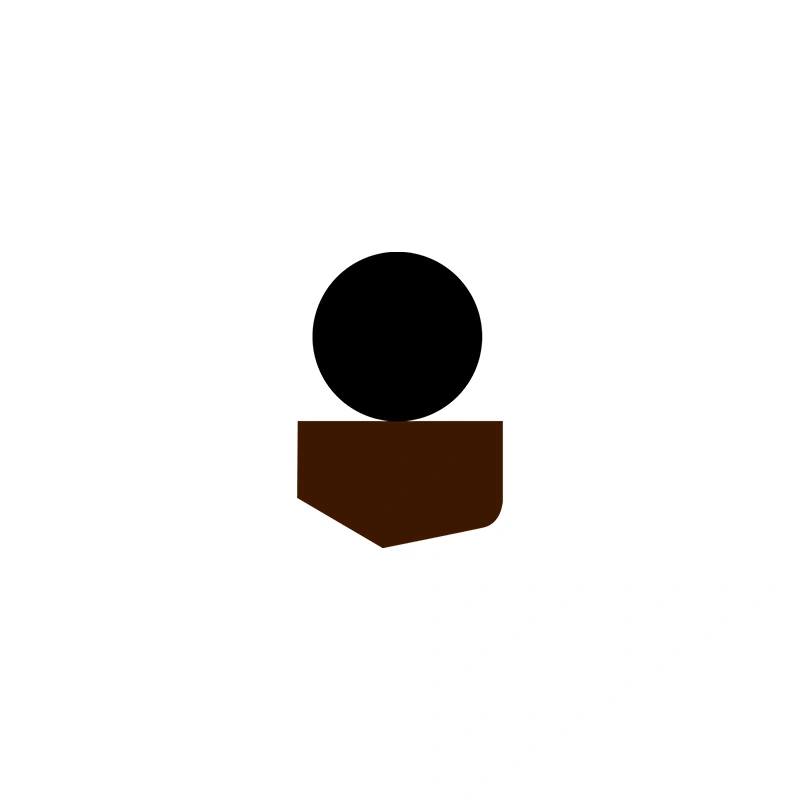

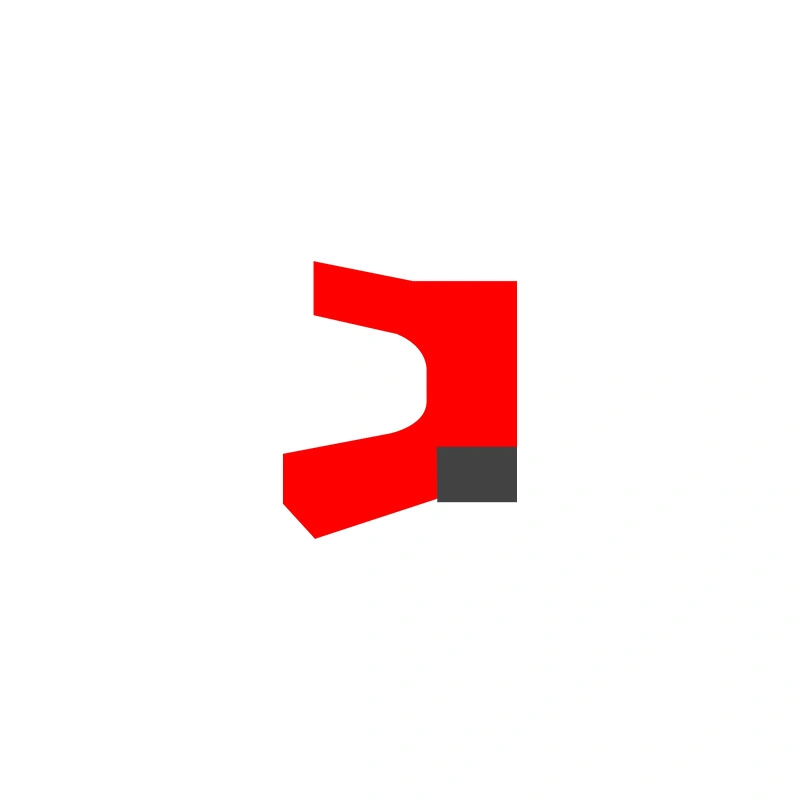

Diagramme structurel:

HBY

HBTS

Kzt

Spécifications et dimensions:

HBY

d	D	H	L	d	D	H	L	d	D	H	L	d	D	H	L
40	55.5	6	6.3	70	85.5	6	6.3	105	120.5	6	6.3	150	165.5	6	6.3
45	60.5	6	6.3	75	90.5	6	6.3	110	125.5	6	6.3	155	170.5	6	6.3
50	65.5	6	6.3	80	95.5	6	6.3	115	130.5	6	6.3	160	175.5	6	6.3
55	70.5	6	6.3	85	100.5	6	6.3	120	135.5	6	6.3	170	185.5	6	6.3
60	75.5	6	6.3	90	105.5	6	6.3	125	140.5	6	6.3	180	195.5	6	6.3
63	78.5	6	6.3	95	110.5	6	6.3	130	145.5	6	6.3
65	80.5	6	6.3	100	115.5	6	6.3	140	155.5	6	6.3
Remarque: D'autres spécifications peuvent être personnalisées sur demande. Des joints usinés sont également disponibles.

HBTS

Taille nominale des sceaux			L
d	D	h	L
40	55.5	5.9	6.3
45	60.5	5.9	6.3
50	65.5	5.9	6.3
55	70.5	5.9	6.3
60	75.5	5.9	6.3
65	80.5	5.9	6.3
70	85.5	5.9	6.3
75	90.5	5.9	6.3
80	95.5	5.9	6.3
85	100.5	5.9	6.3
90	105.5	5.9	6.3
100	115.5	5.9	6.3
110	125.5	5.9	6.3
120	135.5	5.9	6.3
130	145.5	5.9	6.3
140	155.5	5.9	6.3
Remarque: D'autres spécifications peuvent être personnalisées sur demande. Des joints usinés sont également disponibles.

Kzt

D	d	H	L	D	d	H	L	D	d	H	L	D	d	H	L
20	14	5	5.2	63	55	6	6.2	120	112	6	6.2	230	222	8	8.2
25	19	5	5.2	65	57	6	6.2	125	117	6	6.2	240	232	8	8.2
30	24	5	5.2	70	62	6	6.2	130	122	6	6.2	250	242	8	8.2
31.5	25.5	5	5.2	71	63	6	6.2	135	127	6	6.2	260	252	8	8.2
32	26	5	5.2	75	67	6	6.2	140	132	6	6.2	270	262	8	8.2
35	29	5	5.2	80	72	6	6.2	150	142	6	6.2	280	272	8	8.2
35.5	29.5	5	5.2	85	77	6	6.2	160	152	6	6.2	290	282	8	8.2
40	34	5	5.2	90	82	6	6.2	170	162	8	8.2	300	392	8	8.2
45	39	5	5.2	95	87	6	6.2	180	172	8	8.2	310	302	8	8.2
50	44	5	5.2	100	92	6	6.2	190	182	8	8.2	320	312	8	8.2
53	47	5	5.2	105	97	6	6.2	200	192	8	8.2	340	332	8	8.2
55	49	5	5.2	110	102	6	6.2	210	202	8	8.2	350	342	8	8.2
56	50	5	5.2	112	104	6	6.2	220	212	8	8.2
60	54	5	5.2	115	107	6	6.2	224	216	8	8.2
Remarque: Des produits de coupe sont disponibles, toute taille de section transversale standard est disponible et le diamètre n'est pas limité.
