Joints de poussière hydraulique

Les joints de poussière hydrauliques sont l'un des produits d'étanchéité que les phoques Ruichen peuvent produire. Vous pouvez en apprendre davantage sur différents modèles dans ce type de produit et peut également fabriquer des combinaisons structurelles. Si nécessaire, vous pouvez également nous contacter pour obtenir de l'aide ou des solutions personnalisées, ou nous contacter pour obtenir un livre d'échantillons.

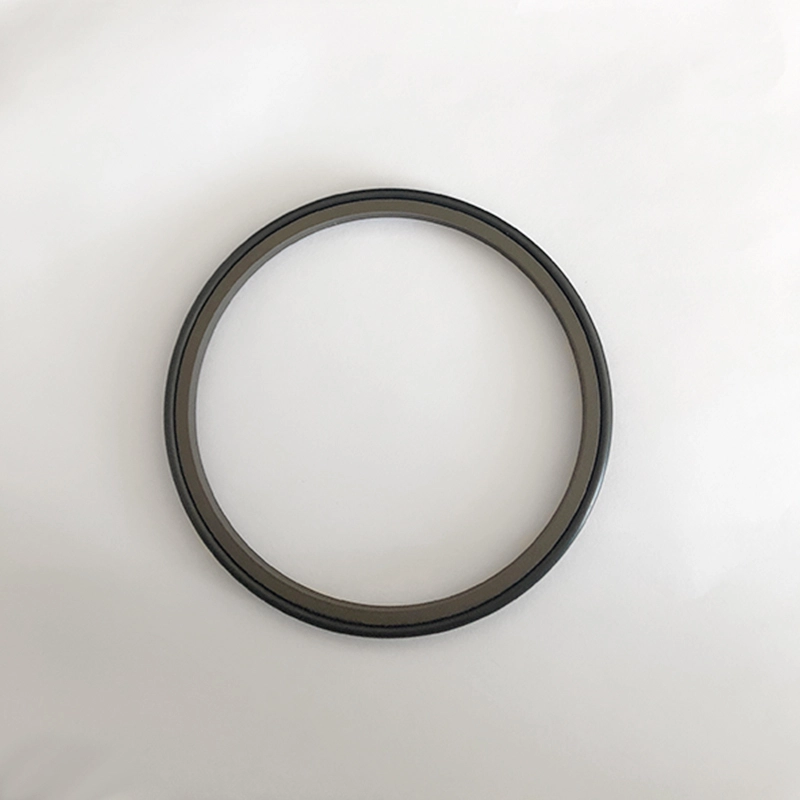

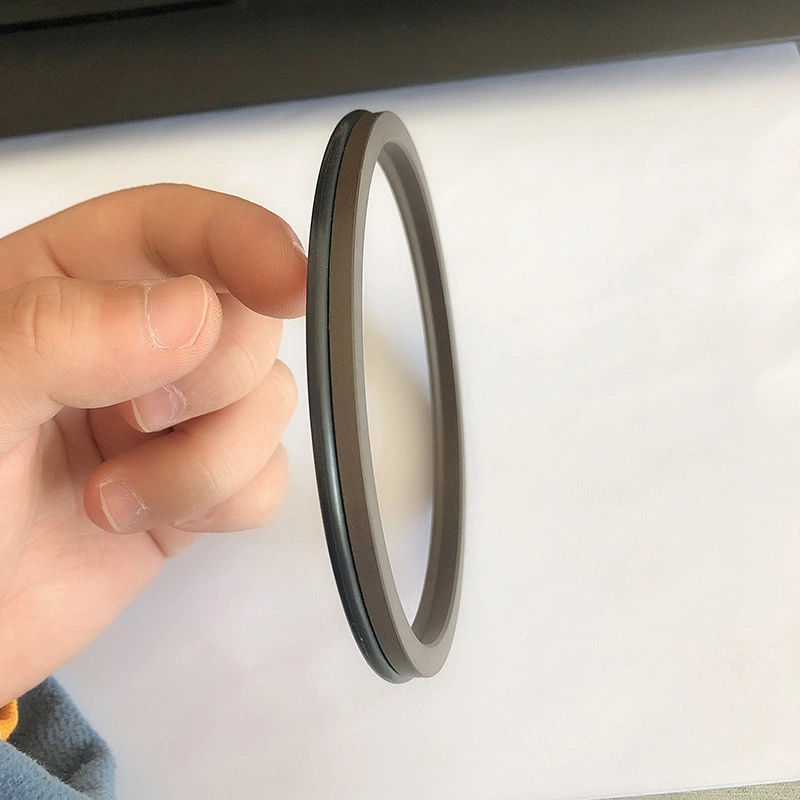

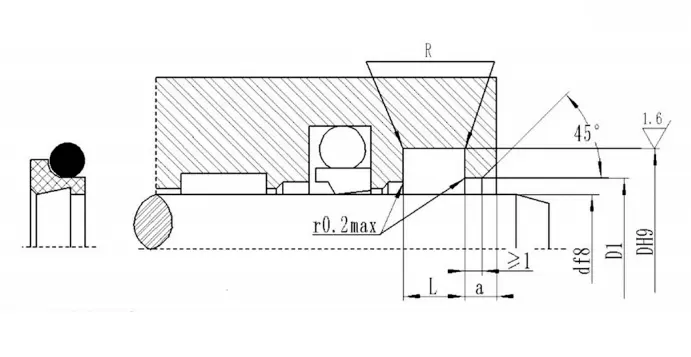

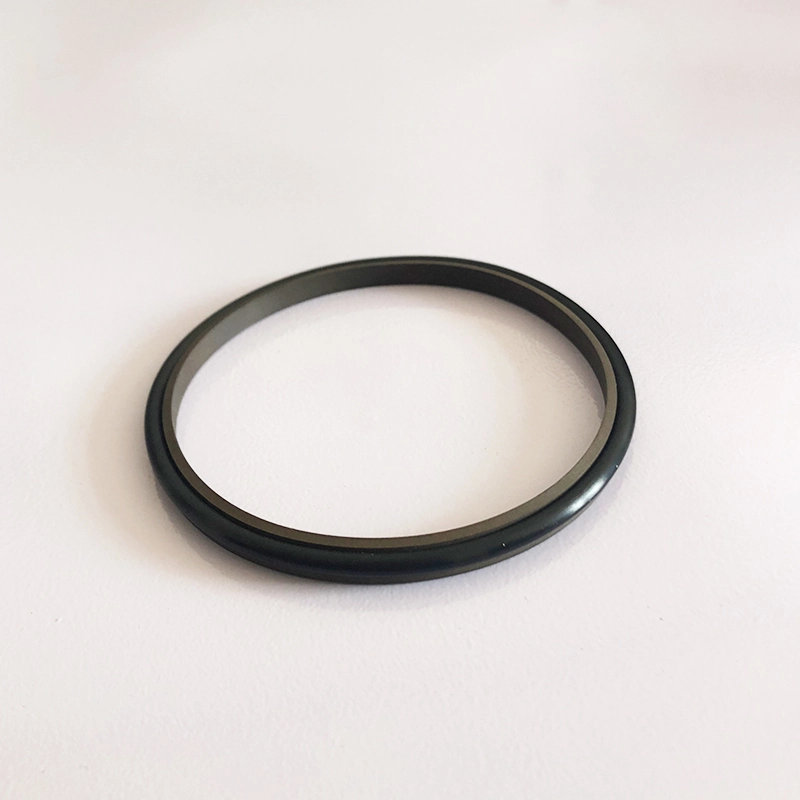

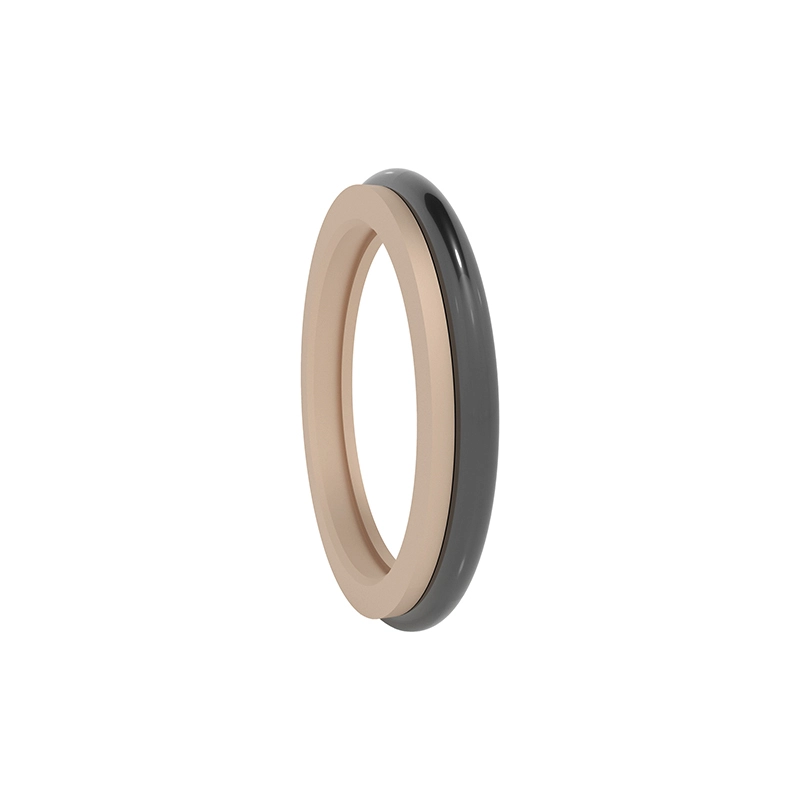

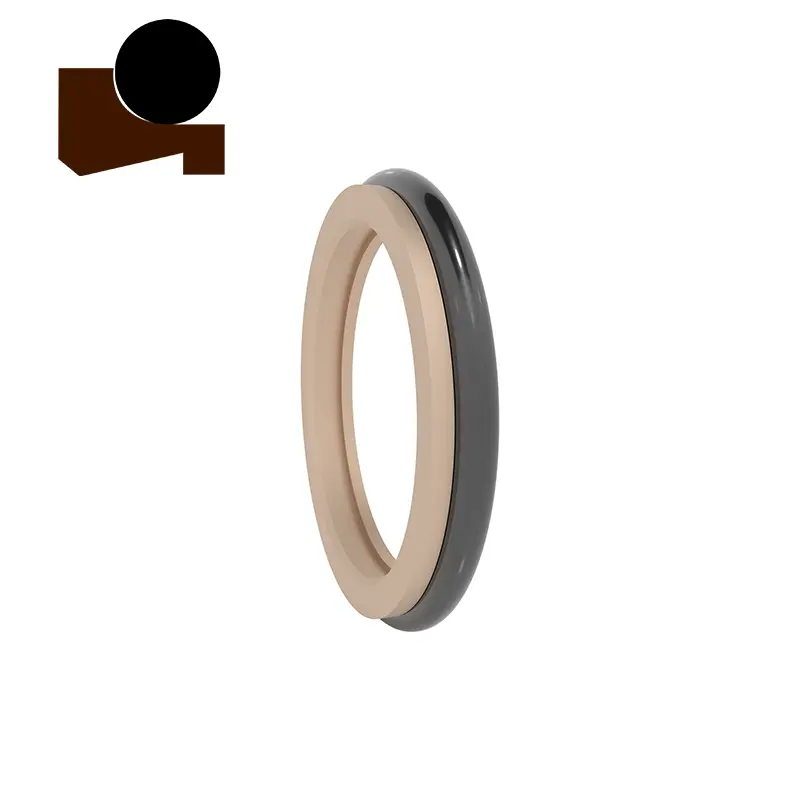

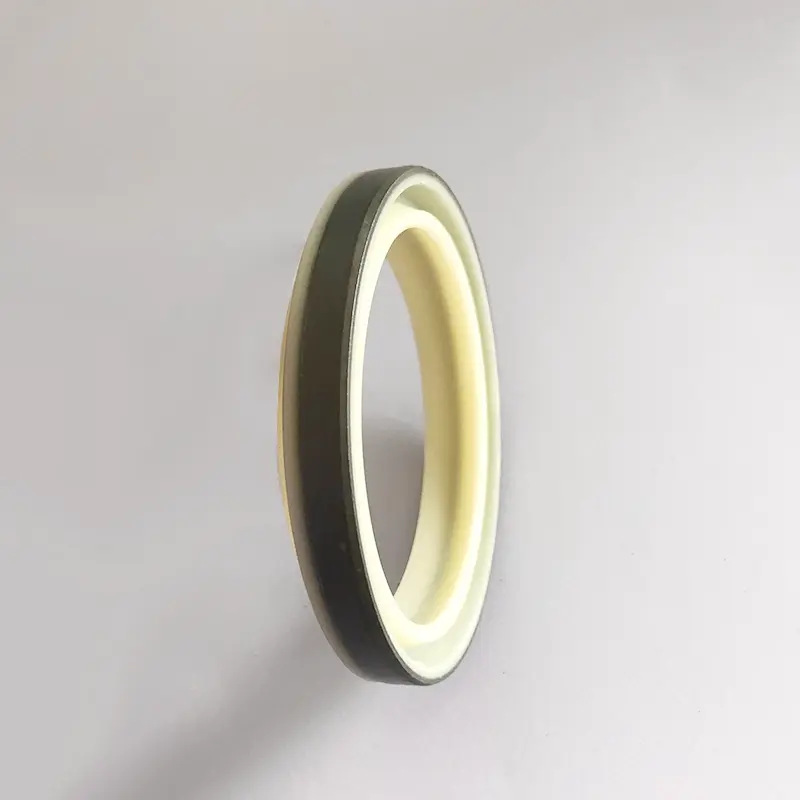

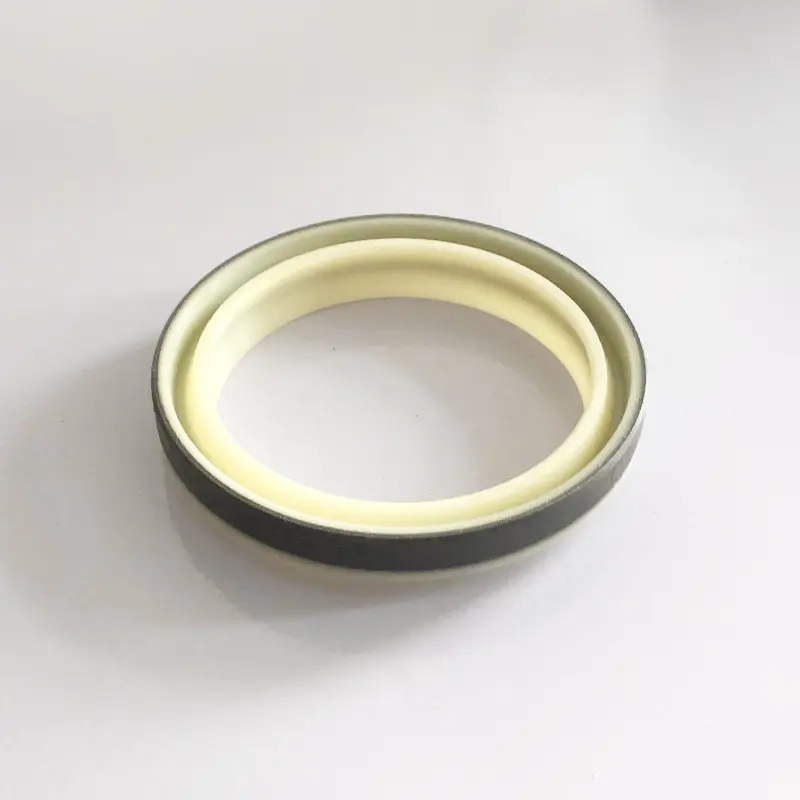

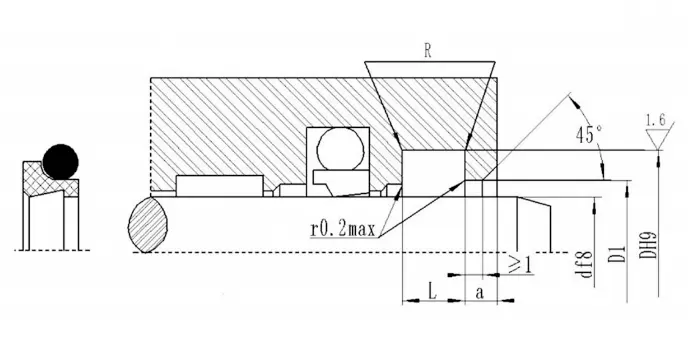

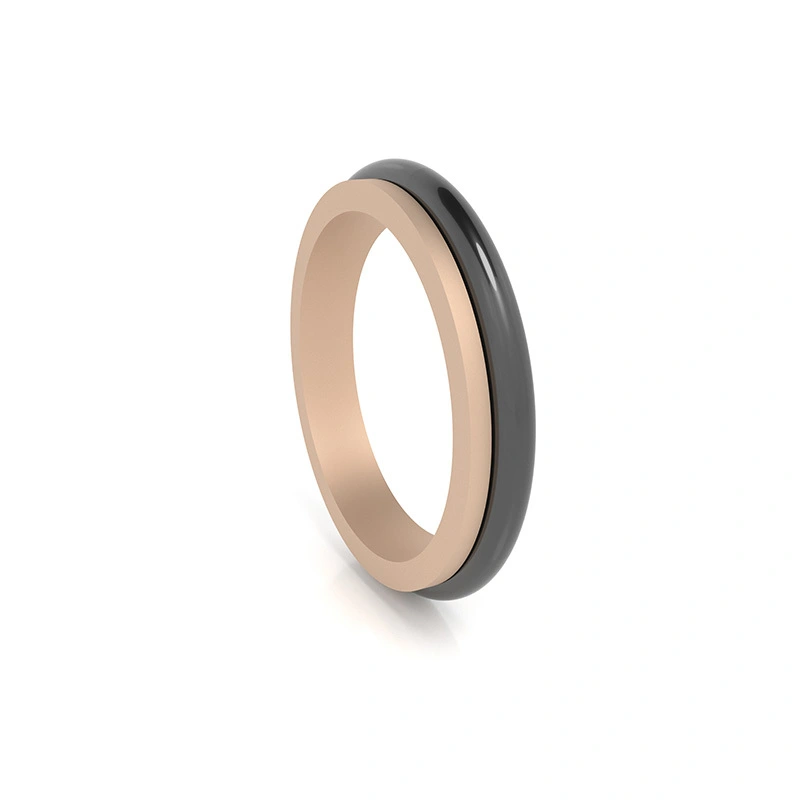

RCF01 et RCF02 sont des joints de poussière à deux voies composés d'un anneau de joint à poussière à double location rempli de matériau PTFE anti-usure et d'un anneau en caoutchouc en forme de O. Le joint torique fournit une force de précharge pour compenser l'usure de l'anneau PTFE. Le RCF01 convient aux occasions lourdes, telles que des environnements poussiéreux ou froids et un mouvement alternatif à haute fréquence. Les rainures divisées doivent être utilisées pour les diamètres de l'arbre inférieurs à 30 mm. RCF02 convient pour les conditions de mouvement, swing ou swing ou spirale.

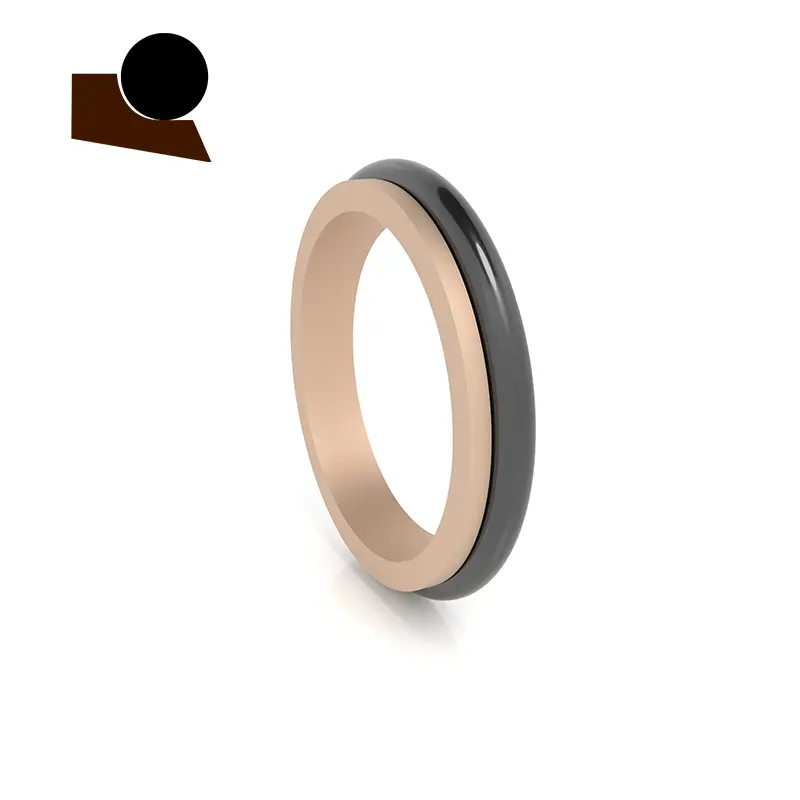

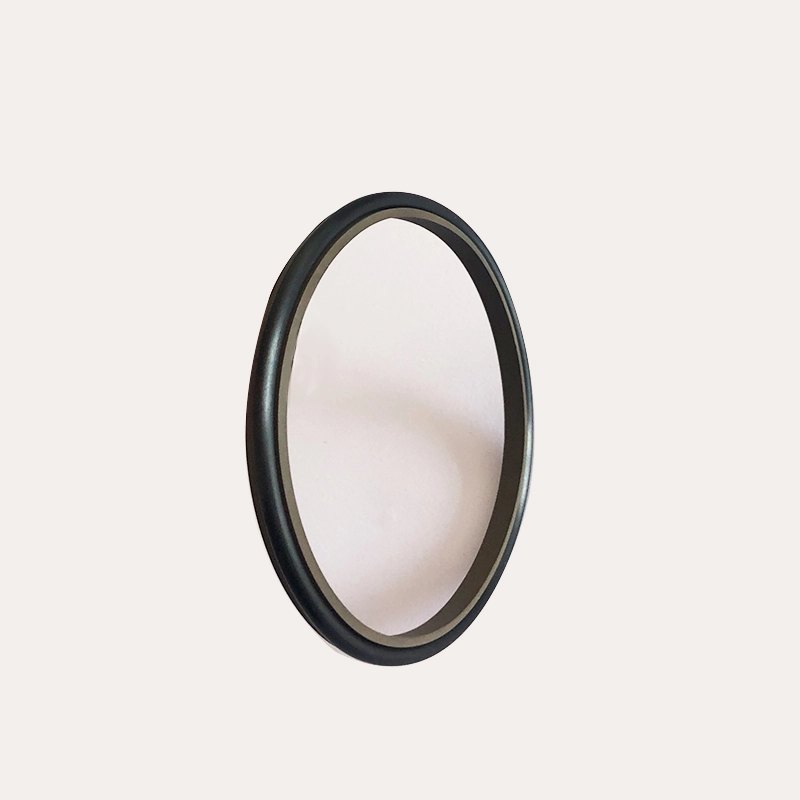

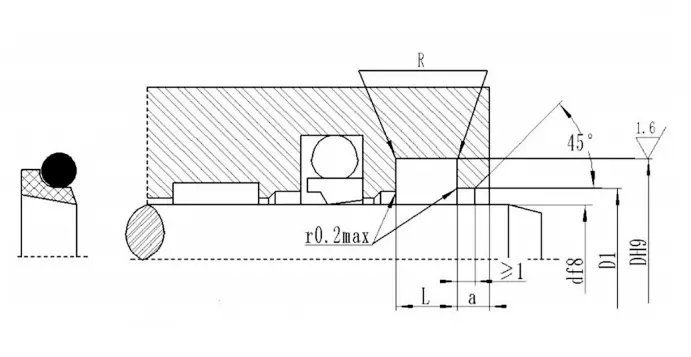

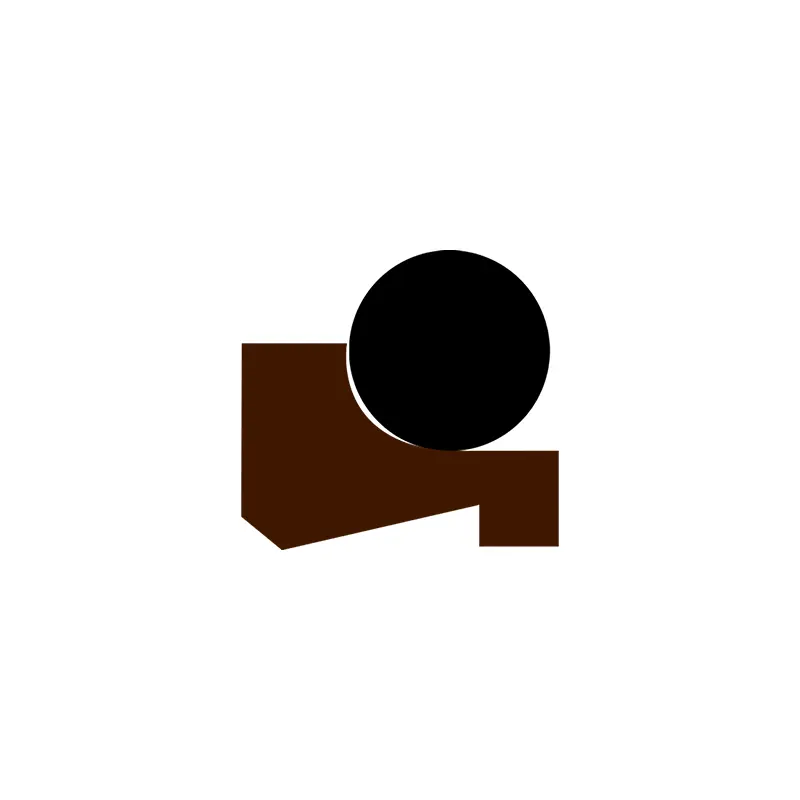

RCF03 est un anneau de poussière unidirectionnel composé d'un anneau de gratte-ciel à lippe unique rempli de matériau PTFE et d'un anneau en caoutchouc en forme de O. Sa fonction est de rompre la poussière et d'empêcher le système de contaminer. Il convient aux conditions de mouvement, de swing ou de mouvement spirale alternatif.

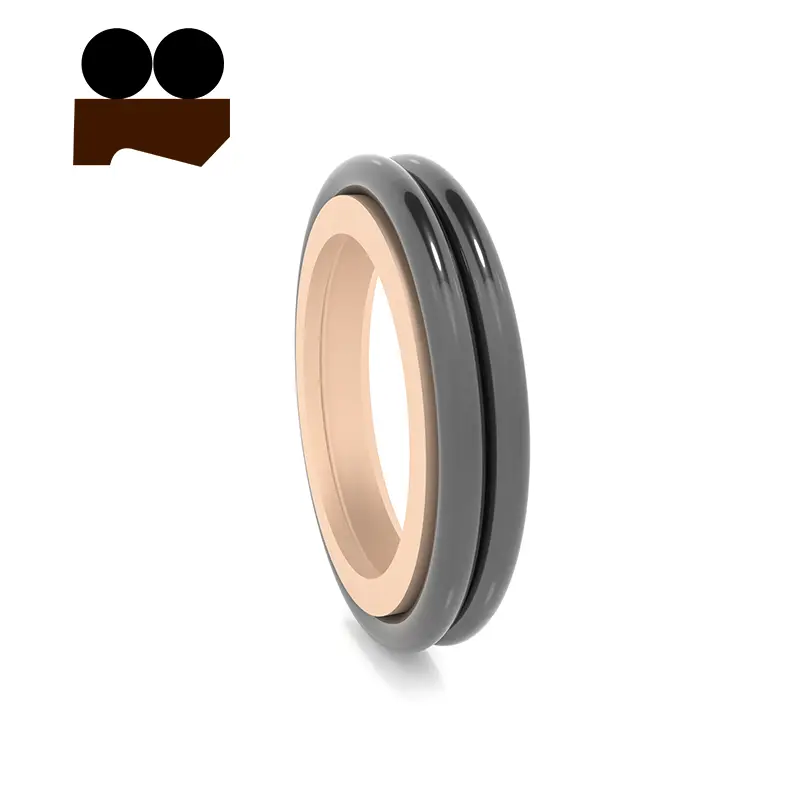

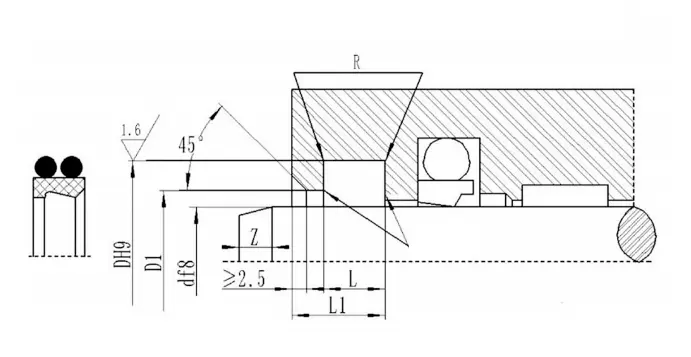

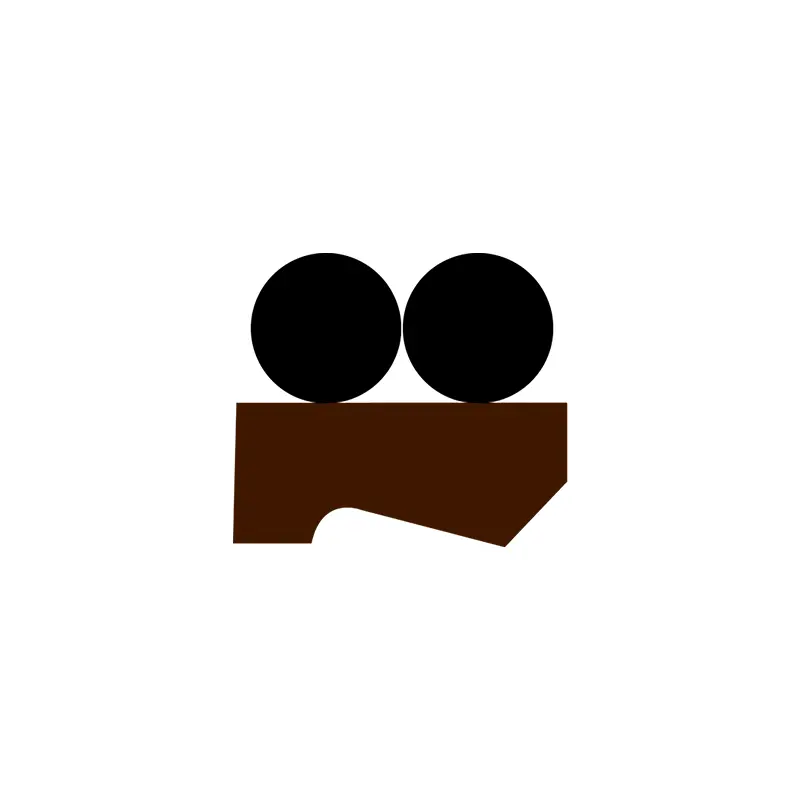

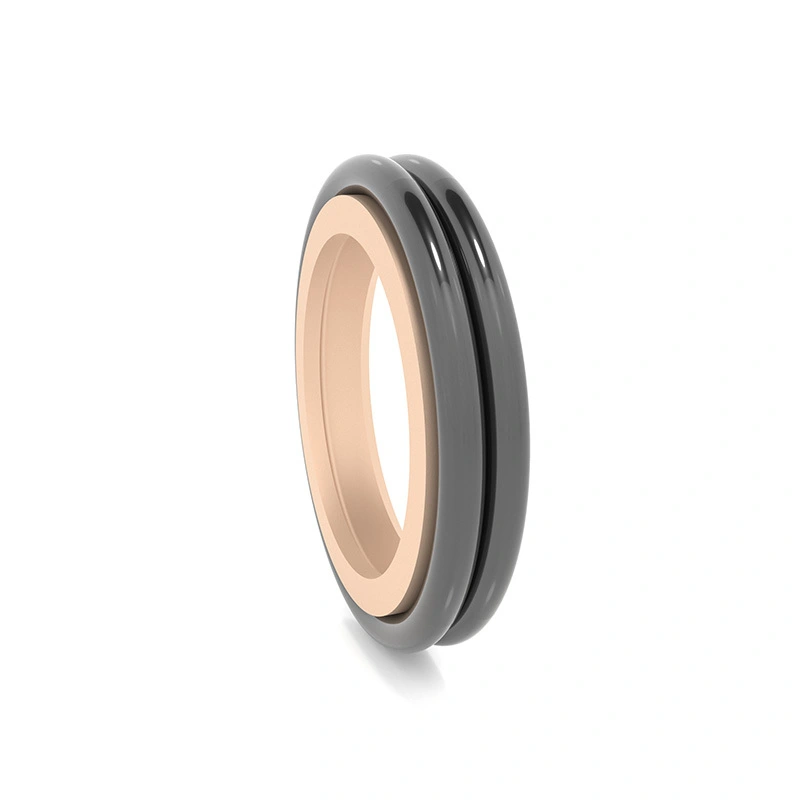

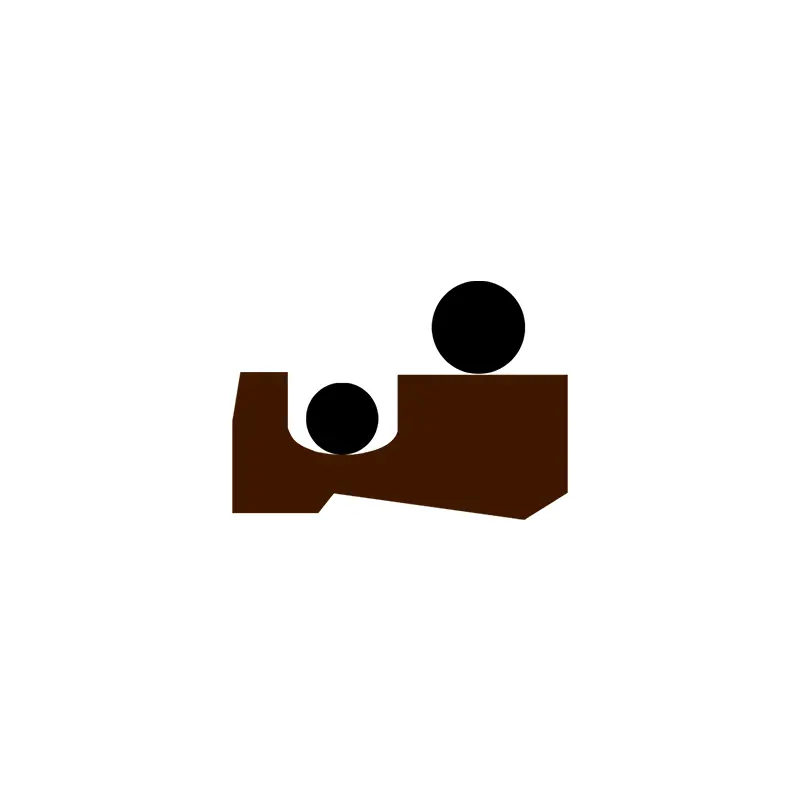

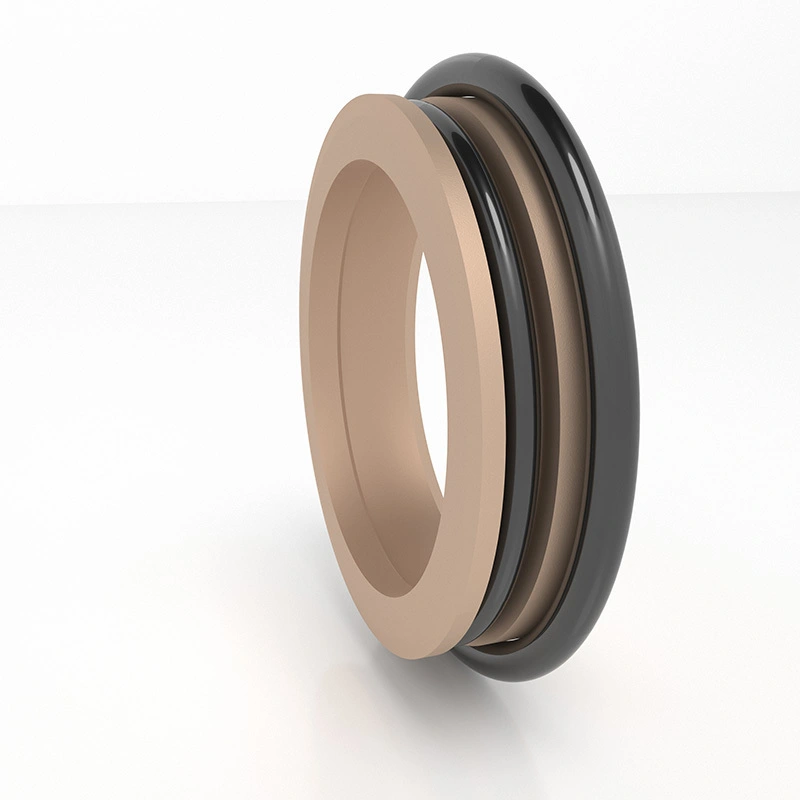

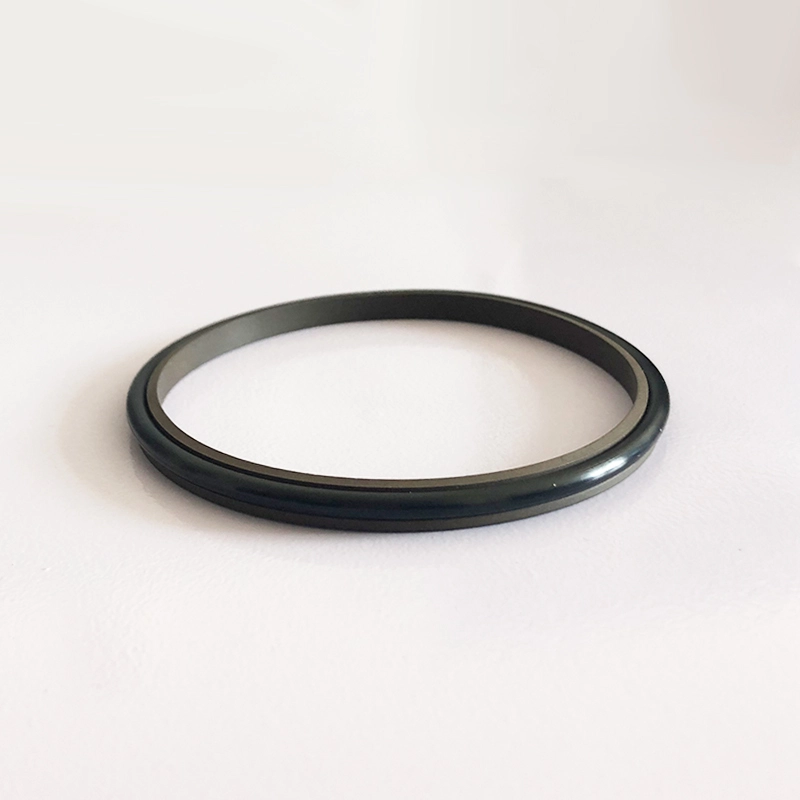

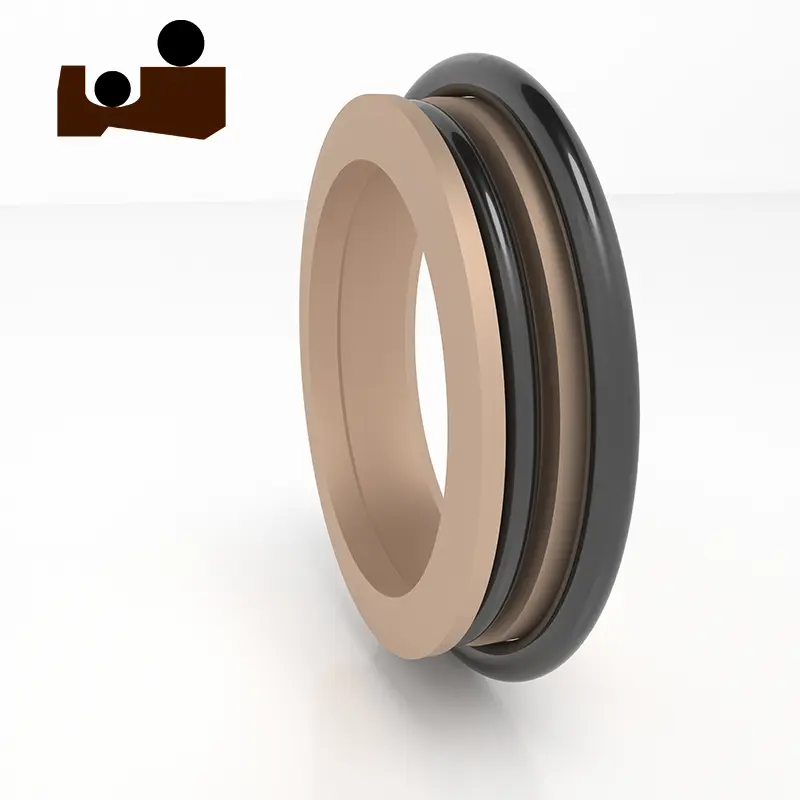

RCF04 et RCF05 sont des anneaux de poussière à double location composés d'un anneau de forme spéciale avec une lèvre d'étanchéité et une lèvre anti-poussière et deux joints toriques en tant qu'éléments de précharge, qui sont utilisés pour améliorer le scellement global. Il a les caractéristiques d'une longue durée de vie, d'une faible frottement, pas de viscosité et d'une forte fiabilité. RCF04 est principalement utilisé dans les machines agricoles, les presses hydrauliques, les machines de moulage par injection, les systèmes de contrôle hydraulique, les chariots élévateurs, les machines à rouler, les grues et les machines de chargement et de déchargement. Le RCF05 est principalement utilisé dans les presses hydrauliques, les machines de moulage par injection, les machines à rouler, les machines métallurgiques, etc. Il convient particulièrement aux joints anti-poussière de tiges de piston de grand diamètre.

Le cycle DHS Dust est un anneau de poussière à double fonction, qui a à la fois un bon effet anti-poussière et une certaine fonction de film d'huile d'étanchéité. Les matériaux sont du polyuréthane haute performance, du caoutchouc nitrile et du fluororubber.

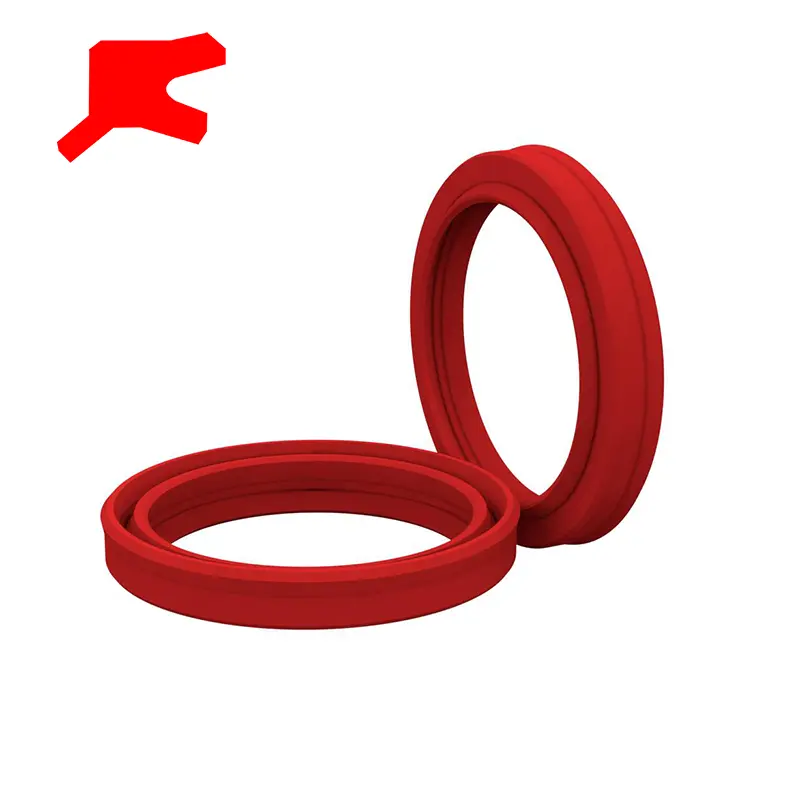

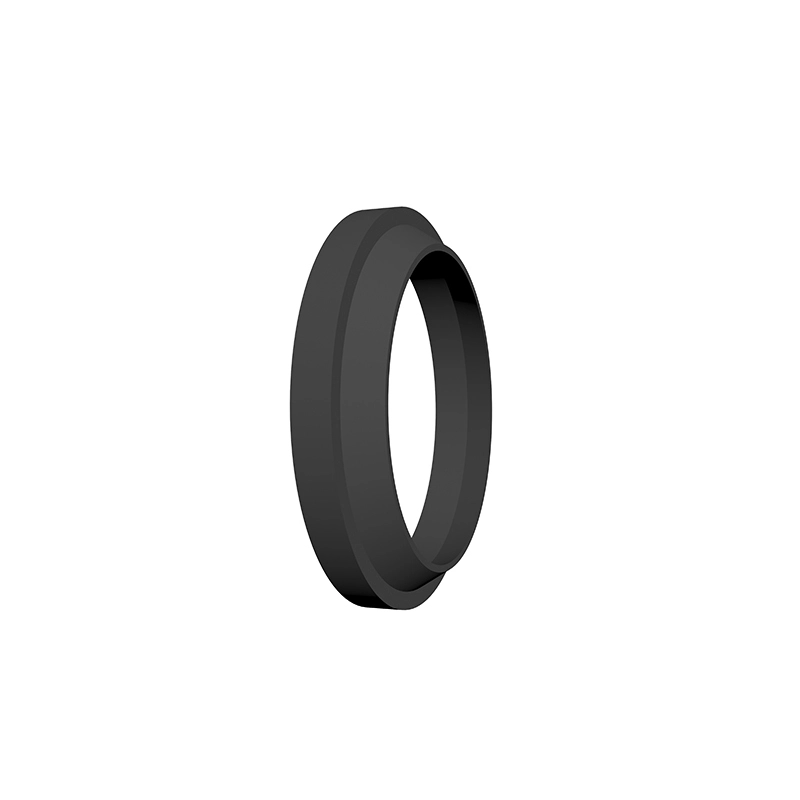

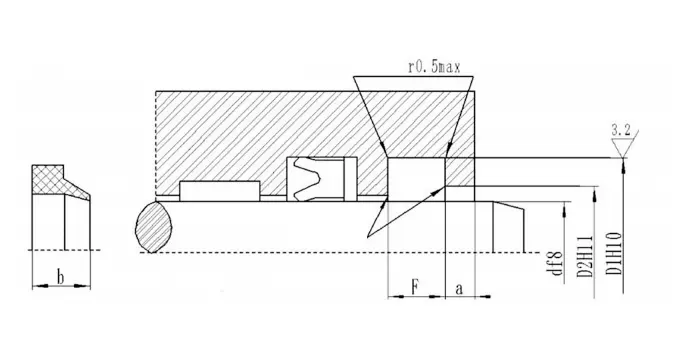

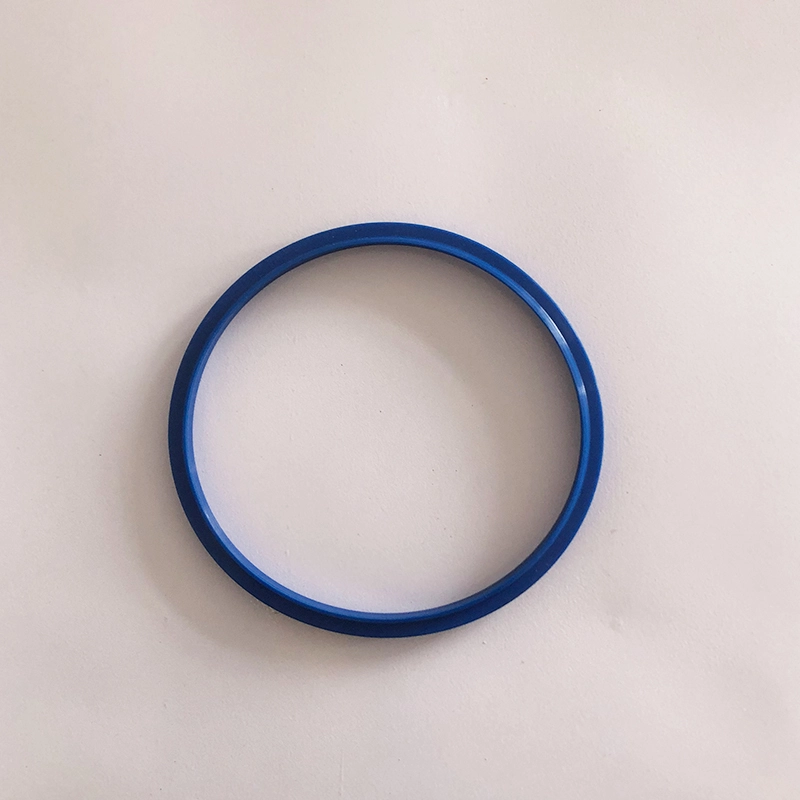

En forme de J et en forme de ja sont utilisés pour alternativement à des tiges de piston hydrauliques ou des tiges de soupape pour gratter la poussière. Les matériaux sont en polyuréthane (TPU / CPU) et en caoutchouc. Les rainures et les dimensions et les tolérances du produit sont conformes à JB / T6657-93 et ​​JB / T6656-93.

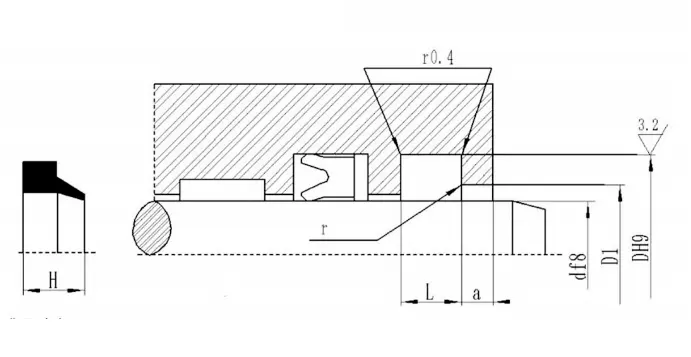

Le GSM de l'anneau de poussière est utilisé pour empêcher les polluants externes de se mélanger dans le système hydraulique et le système d'étanchéité, et peut retourner l'huile hydraulique au système de lubrification sans fuir vers l'extérieur, ce qui a l'effet de l'étanchéité auxiliaire. Les matériaux sont en caoutchouc nitrile, en fluororubber et en polyuréthane.

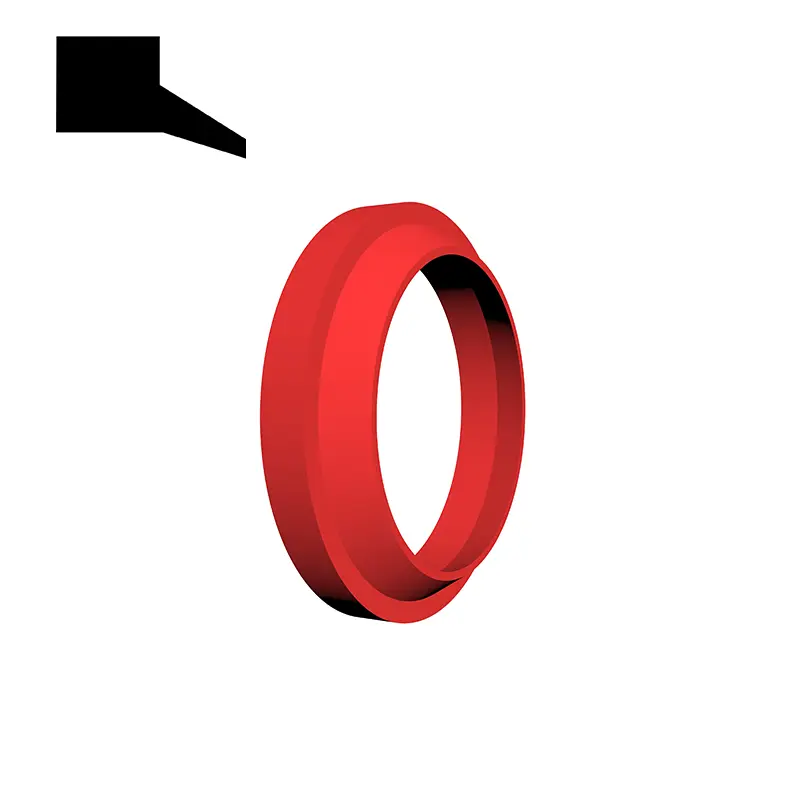

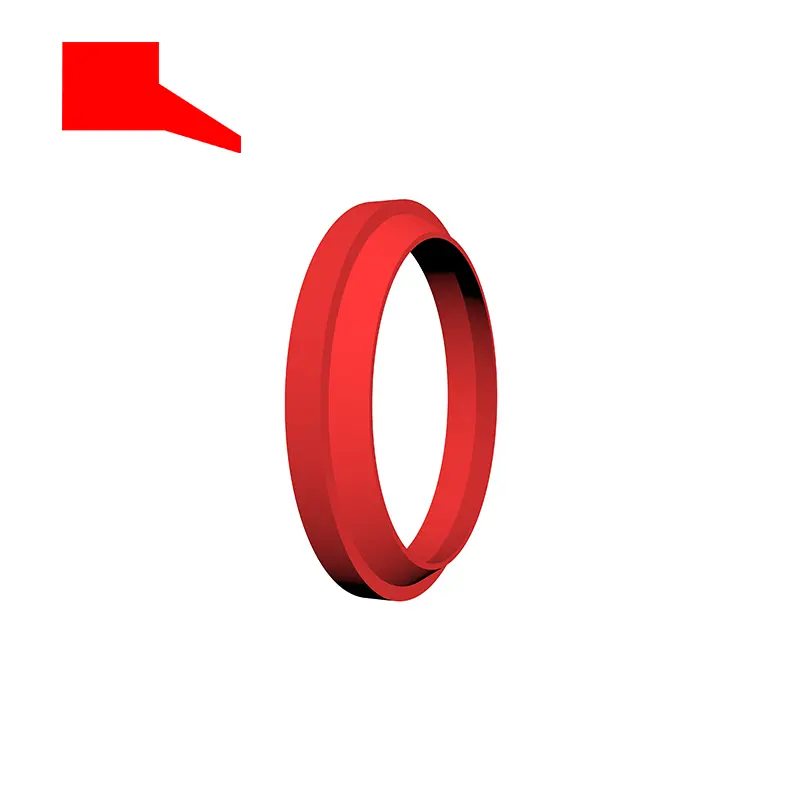

Les anneaux de poussière GP1 et GP6 sont utilisés pour empêcher les polluants de se mélanger dans le système hydraulique et le système d'étanchéité. Le matériau est en caoutchouc de nitrile NBR et Fluororubber FKM est sélectionné à haute température. GP6 est principalement utilisé pour l'étanchéité anti-poussière de tiges de piston de grand diamètre.

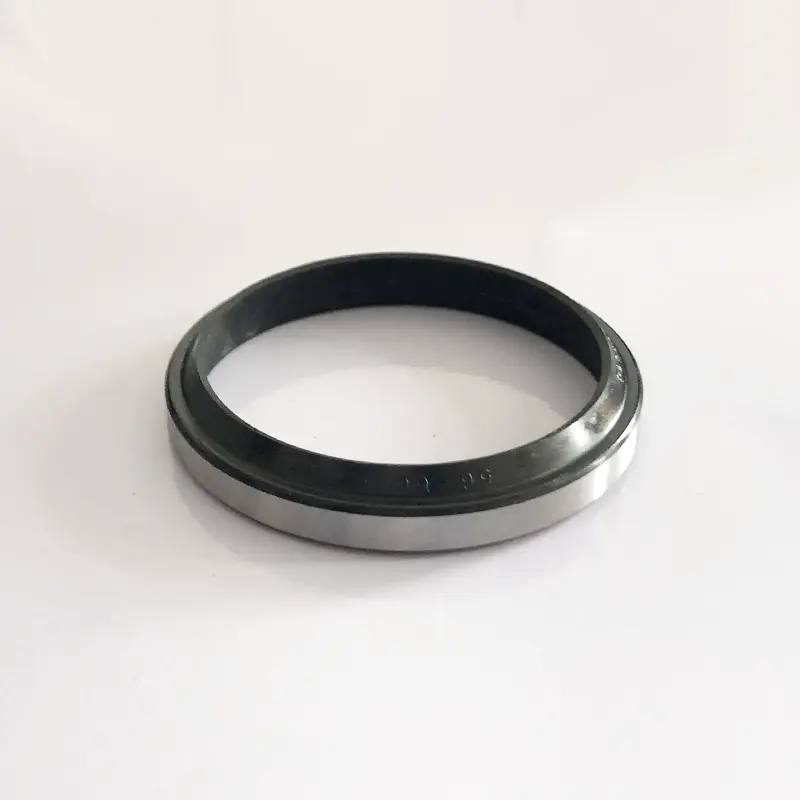

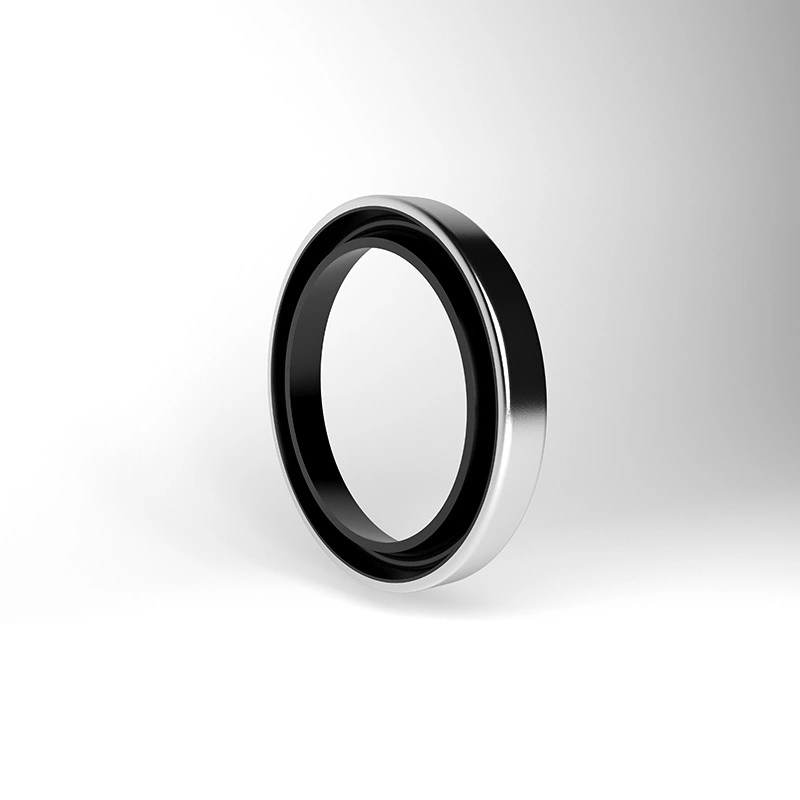

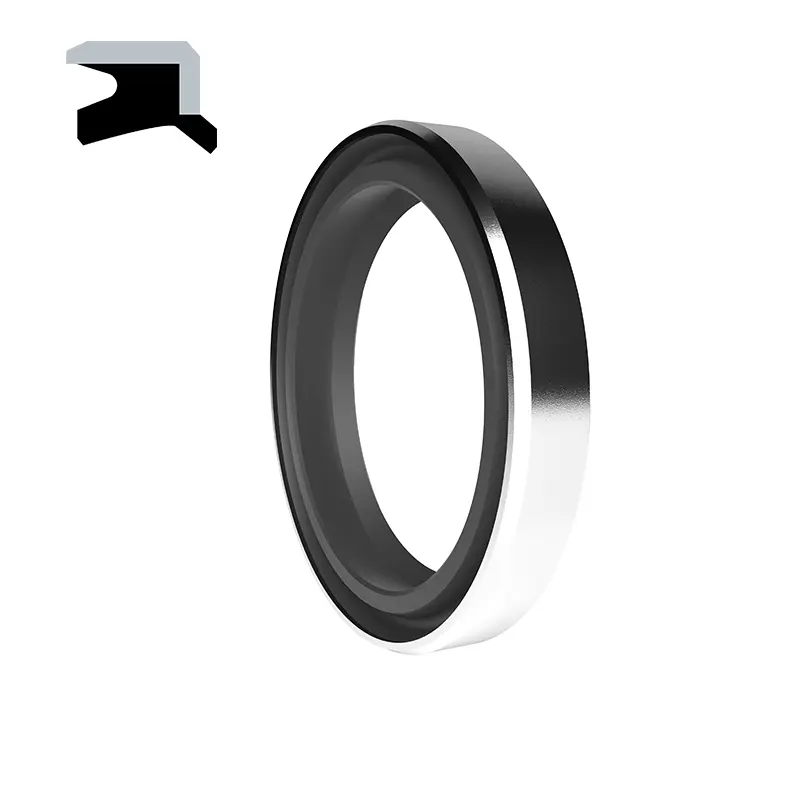

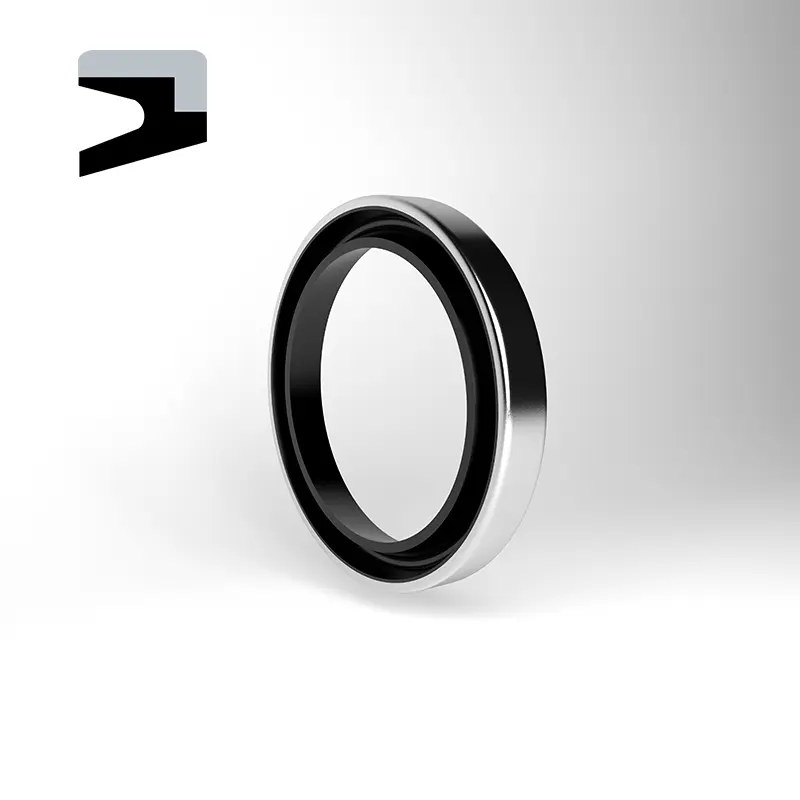

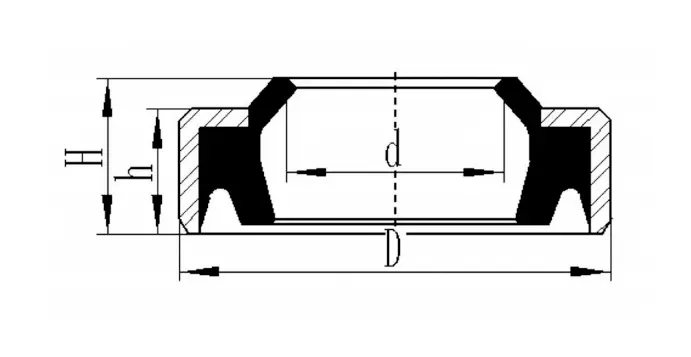

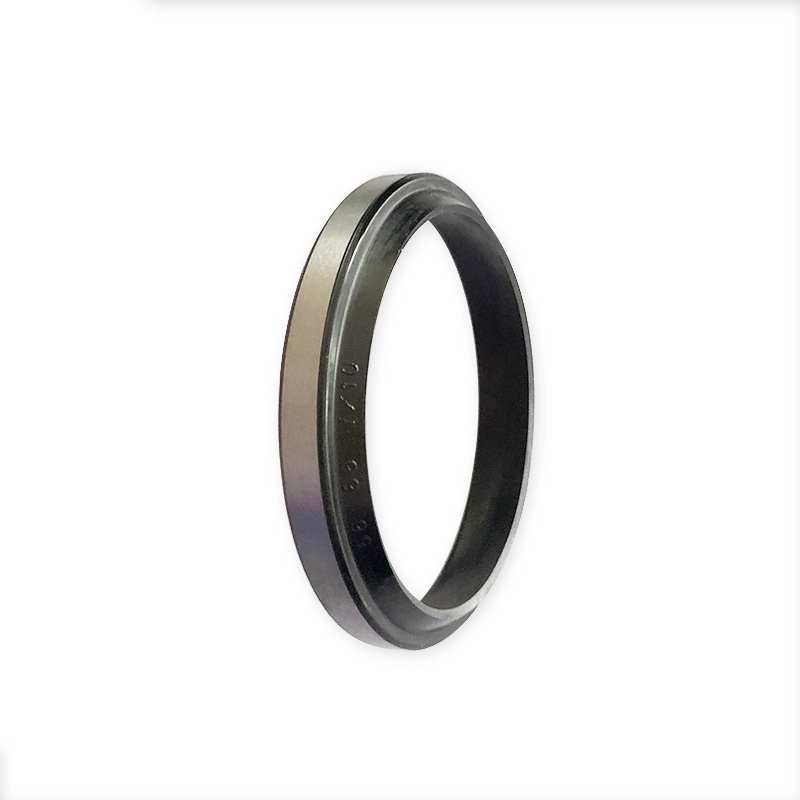

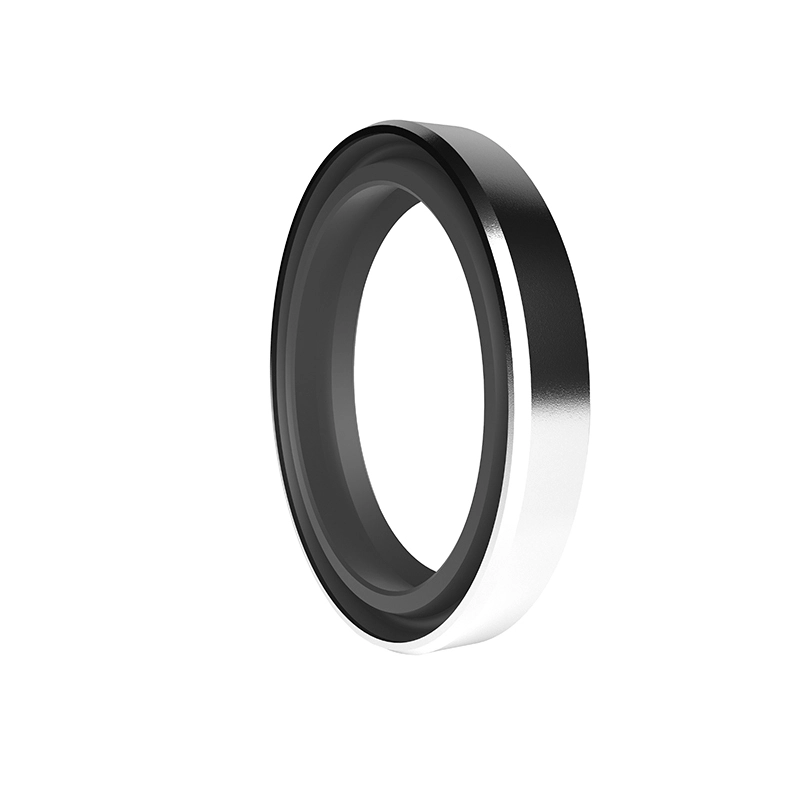

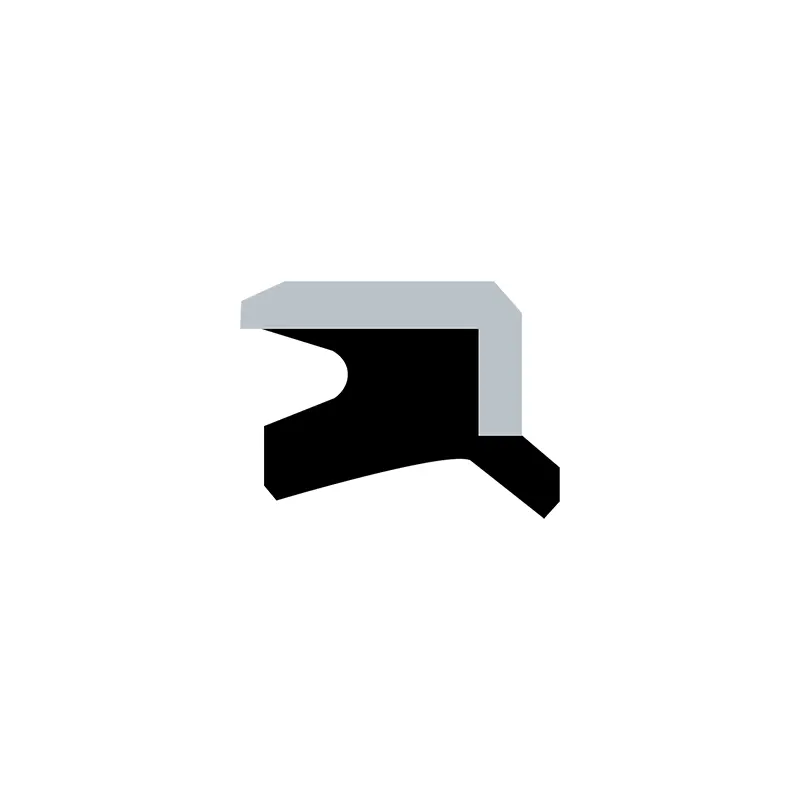

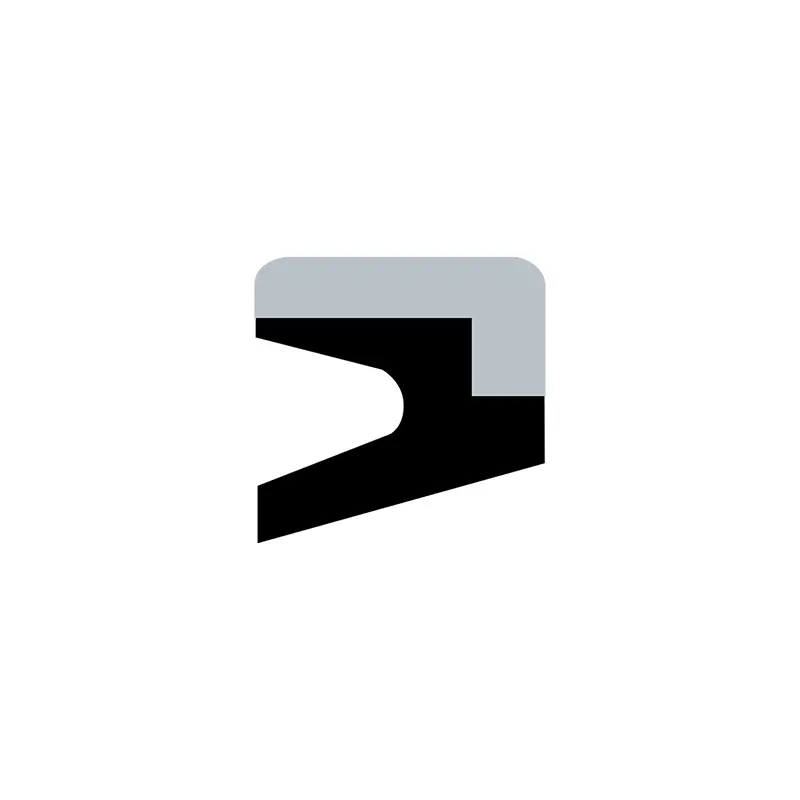

Le cycle de poussière de type AF est utilisé pour empêcher la poussière, la saleté, le sable et les copeaux métalliques d'entrer dans le cylindre hydraulique. Réduisez le risque de rayures causées par des contaminants externes ancrés dans les éléments coulissants. Un excellent effet anti-poussière peut être réalisé grâce à la conception spéciale de la lèvre de l'anneau épreuve de poussière. L'anneau a les caractéristiques d'une forte résistance à l'usure, d'une petite déformation permanente et d'une résistance à l'impact mécanique externe. L'anneau résistant à la poussière peut être fermement installé dans la position appropriée de la rainure ouverte axiale en utilisant l'ajustement d'interférence entre le diamètre extérieur de la rainure d'étanchéité et du métal. L'ajustement est à la chasse, donc la lèvre est très protectrice contre les dommages causés par des raisons externes. Du point de vue de l'ingénierie, l'anneau anti-poussière de type AF est un dispositif d'étanchéité à culasse approprié.

Caractéristiques et applications du produit:

Exemple de commande:

Modèle de commande RCF01-80-PTFE3-R01

RCF01-modèle de 80 plans de diamètre PTFE3 général modifié PTFE R01 Code de matériaux en caoutchouc

Caoutchouc de nitrile (NBR) - R01 FluororUbber (FKM) -R02

Modèle de commande RCF02-80-PTFE3 - R01

RCF02-modèle de 80 plans de diamètre PTFE3-Universal modifié PTFE R01 Code de matériau en caoutchouc de correspondance

Caoutchouc de nitrile (NBR) - R01 FluororUbber (FKM) -R02

Modèle de commande RCF03-80-PTFE3 - R01

RCF03-modèle de 80 plans de diamètre PTFE3-Universal modifié PTFE R01 Code de matériau en caoutchouc de correspondance

Caoutchouc de nitrile (NBR) - R01 FluororUbber (FKM) -R02

Modèle de commande RCF04-80-PFFE3-R01

RCF04-modèle de 80 plans de diamètre PTFE3-Universal modifié PTFE R01 Code de matériau en caoutchouc de correspondance

Caoutchouc de nitrile (NBR) -R01 FluororUbber (FKM) -R02

Modèle de commande RCF05-80-PFFE3-R01

RCF05-modèle de 80 plans de diamètre PTFE3 général modifié PTFE RO1 Code de matériau en caoutchouc

Caoutchouc de nitrile (NBR) -R01 FluororUbber (FKM) -R02

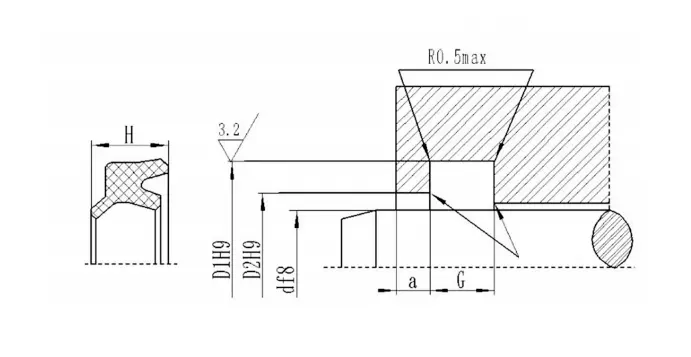

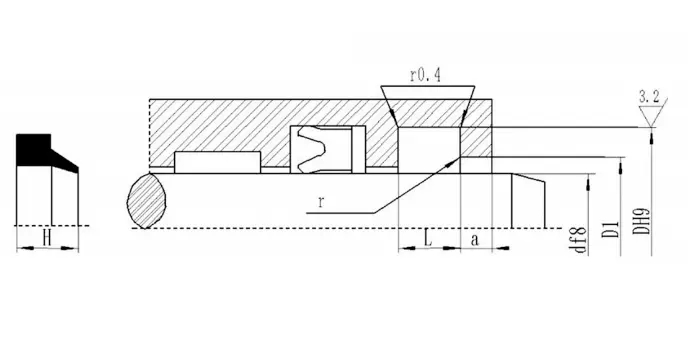

Modèle de commande: DHS-130 * 143 * 8/9,5-R01 D * D1 * G / H

Joint de poussière de type J

Joint de poussière de type JA

GSM

Le sceau de poussière GSM est marqué avec le numéro de commande, exemple: GSM4048 Diamètre de 40 plans D 48 Goove Diamètre du fond D

GP1

Exemple de marquage: gp1-70 * 82 * 4/8 Model-D * D * L / H

Gp6

Méthode de marquage: gp6-70 * 80,6 * 5.3 / 7 Model-D * d * l / h

DE

Dkb

Caractéristiques
