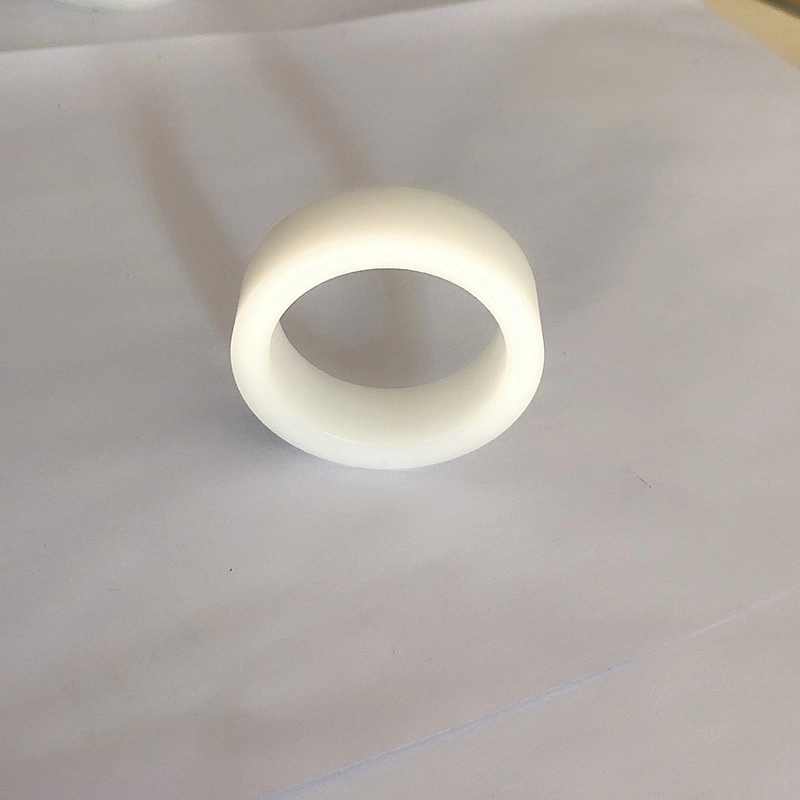

Élément de guide du joint hydraulique

L'élément de guide du joint hydraulique, comme nos autres produits de joint hydraulique, possède des modèles de subdivision spécifiques. Ruichen Seals a toujours maintenu le développement des produits et le contrôle de la qualité. Chaque modèle a des caractéristiques de conception et de production différentes, et a ses propres conditions de travail et applications plus ciblées.

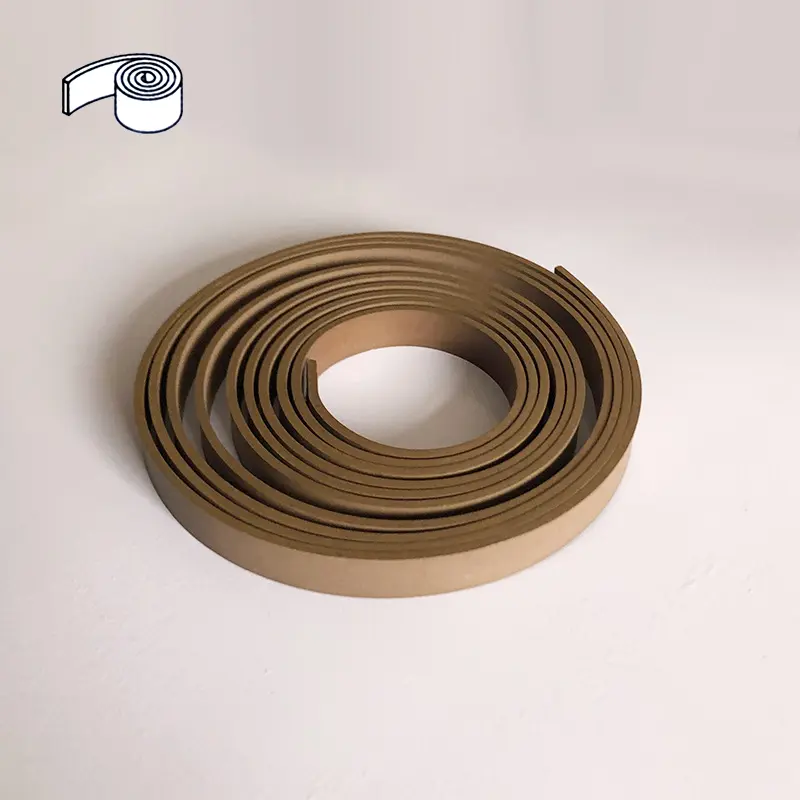

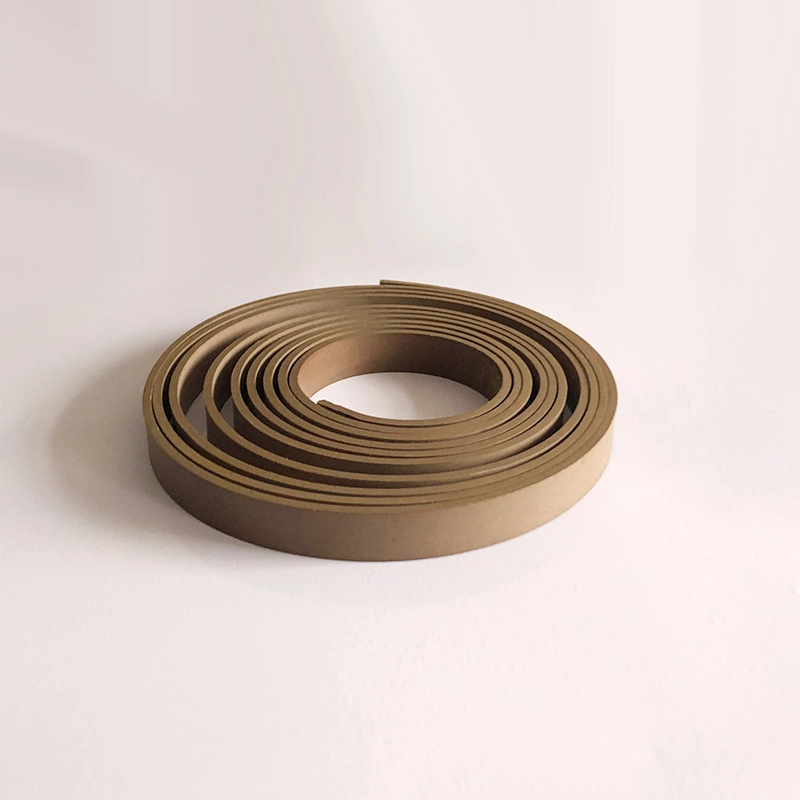

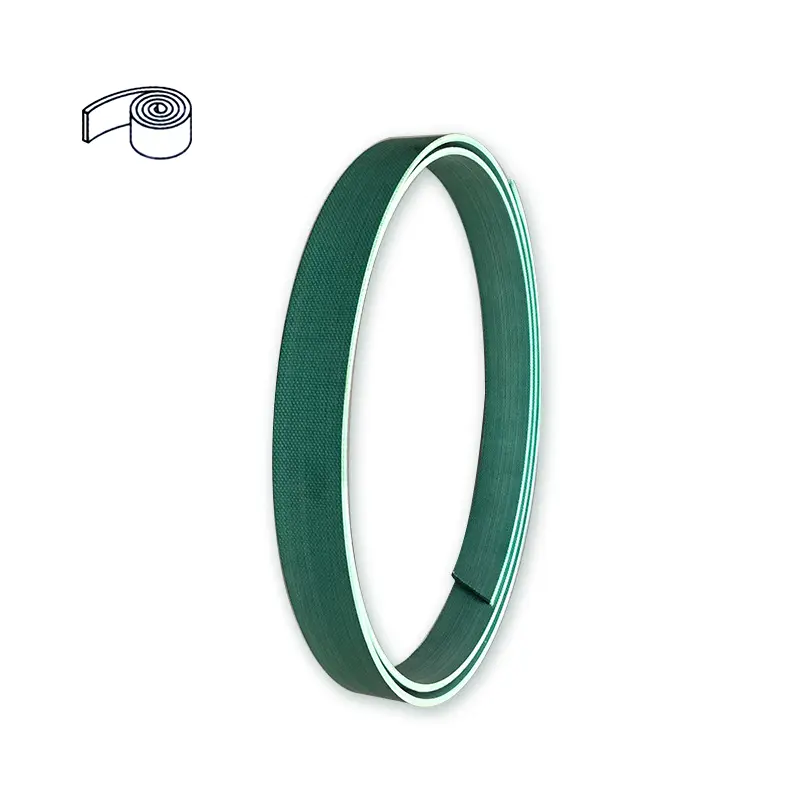

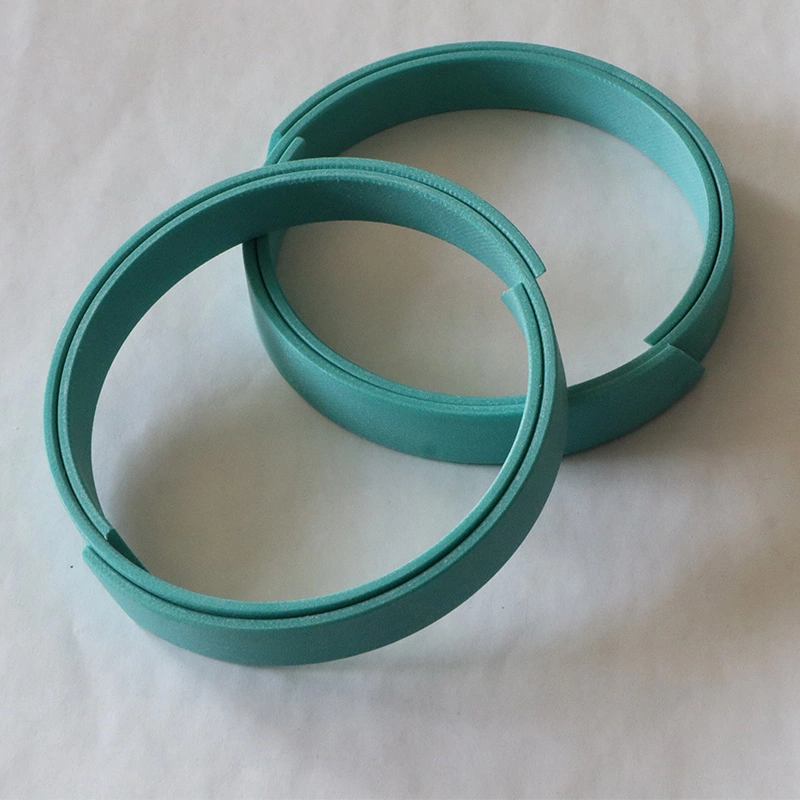

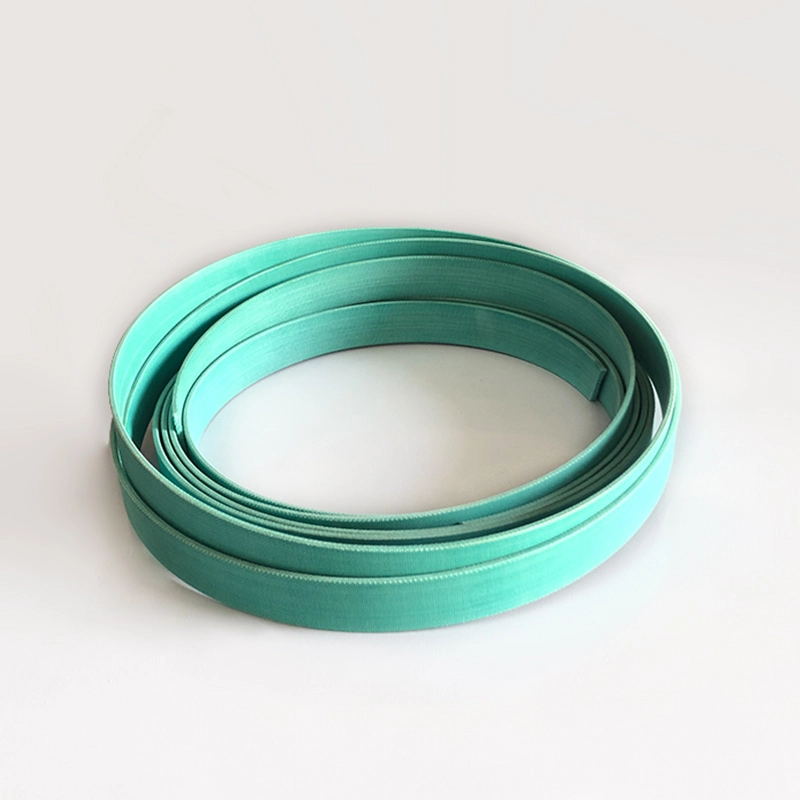

La courroie de guide RC1081 en polytététhylène renforcé a les caractéristiques d'une charge élevée, d'une usure faible, d'un frottement faible et sans rampe en raison de l'ajout de poudre de bronze et d'autres matériaux à un matériau PTFE. La courroie de guide phénolique renforcée en tissu RC1082 a une capacité de charge radiale plus élevée que la courroie de guidage PTFE en raison de l'utilisation de matériaux forcés phénoliques. Les deux ceintures sont fournies dans des rouleaux, qui peuvent être coupés par les utilisateurs pour une installation facile et éviter le contact métallique sur la surface coulissante.

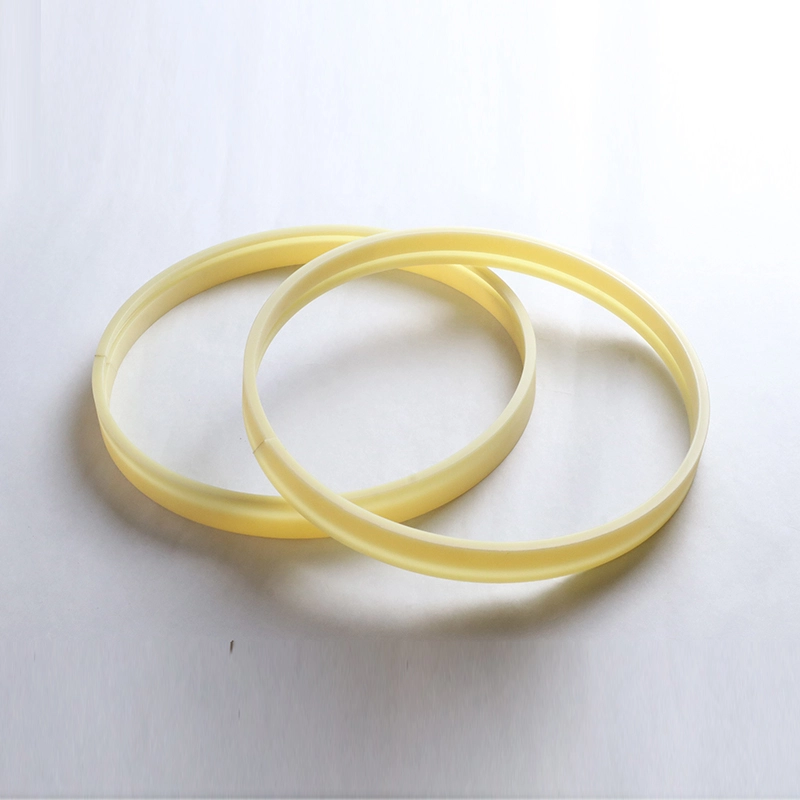

L'anneau de support est un composant de base important du cylindre hydraulique. Afin de s'adapter au développement de scellés combinés et de structures de roulements molles dans le monde, notre entreprise a réussi à développer avec succès des anneaux de soutien phénoliques renforcés par le tissu (ceintures). Des années d'utilisation réelle ont montré que ce produit a atteint ou dépassé le niveau de qualité des produits étrangers similaires et a été largement loué par les utilisateurs. Le tableau de performance des anneaux de support (ceintures) produits par notre entreprise peut être utilisé comme référence. Le piston et la tige de piston du cylindre hydraulique alternatif jouent un rôle de soutien et de guidage.

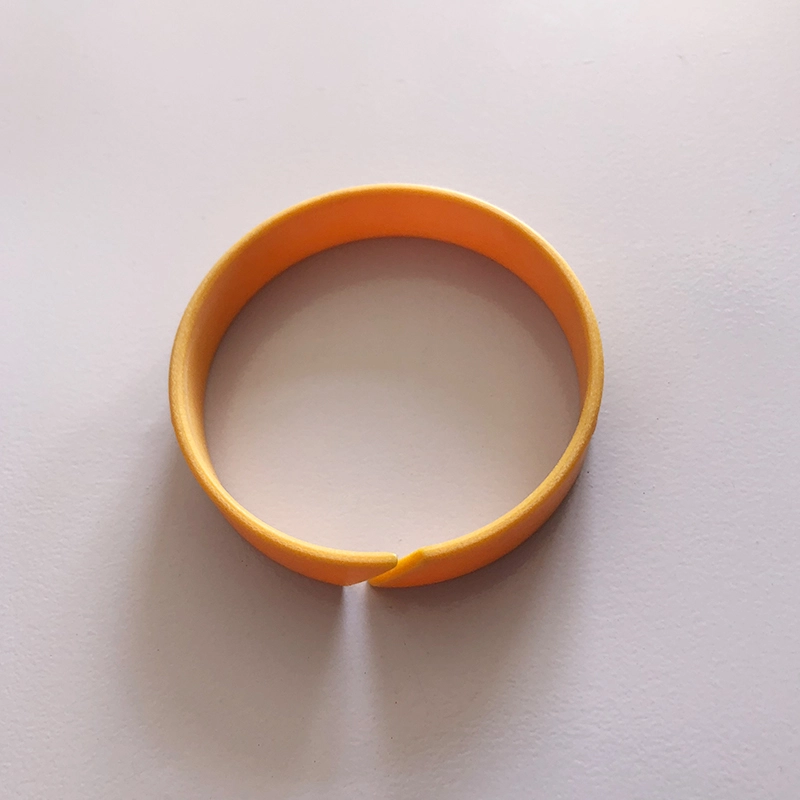

RCS Anneau de guidage non métallique pour la tige de piston RCT NON METALLIC GUIDE RING POUR PISTON

Pour le piston ou la tige de piston qui fonctionne dans le cylindre hydraulique, l'anneau d'usure a un effet directeur précis et peut absorber les forces radiales. Dans le même temps, l'anneau d'usure peut empêcher le contact métallique des pièces coulissantes dans le cylindre hydraulique. Par rapport aux anneaux d'usure en métal, les anneaux d'usure non métalliques présentent de nombreux avantages. Parmi eux, des anneaux de guide phénolique et PTFE renforcés en tissu sont disponibles dans des types de coupe sur place et prêts à l'emploi.

1. Bonne résistance à l'usure

2. Évitez le contact métallique

3. Peut supprimer les vibrations mécaniques

4. En raison de l'effet de centrage de l'anneau d'usure, une plus grande autorisation radiale est autorisée

5. Groove simple et facile à installer

Coût à faible entretien basé sur les avantages ci-dessus, il est largement utilisé

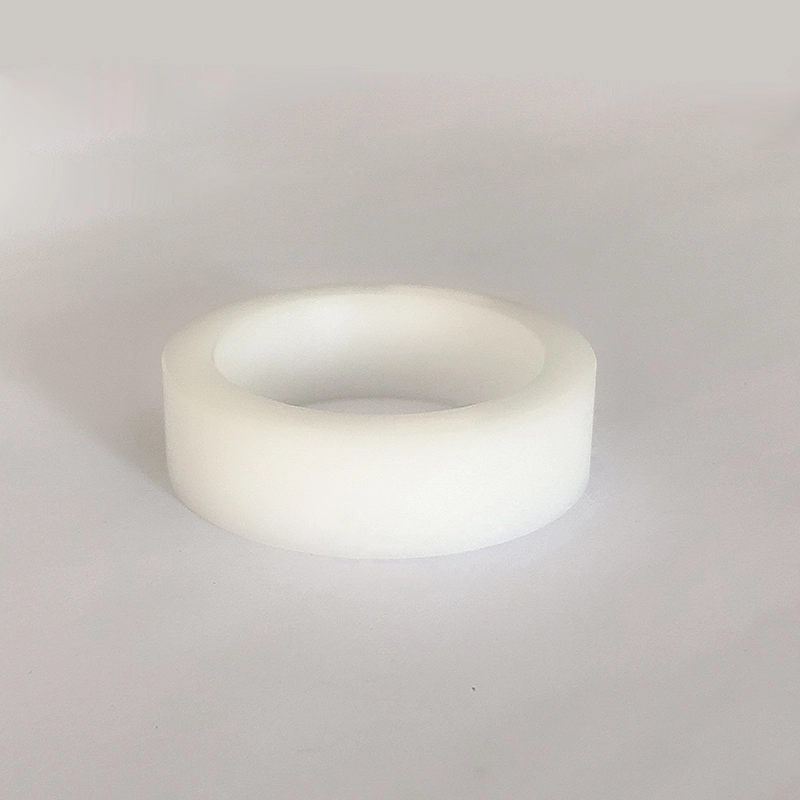

Manche

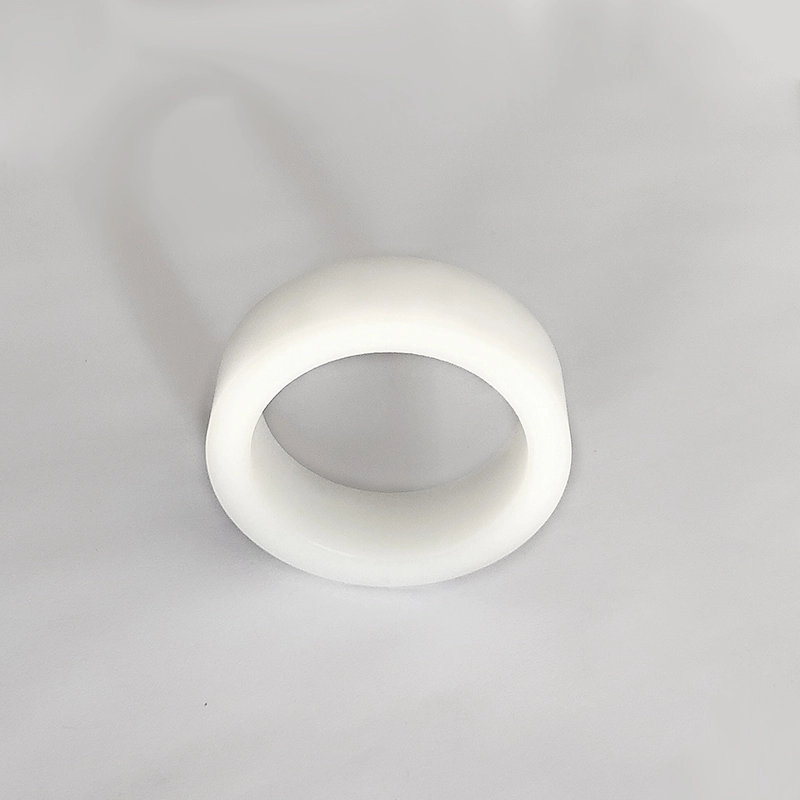

GFAI est une manche de guidage pour la tige de piston, qui prend en charge et guide la tige de piston et a également une fonction anti-poussière. Les manches de guidage GFI et GFA sont des manches de guidage pour la tige de piston, qui soutient et guide la tige de piston.

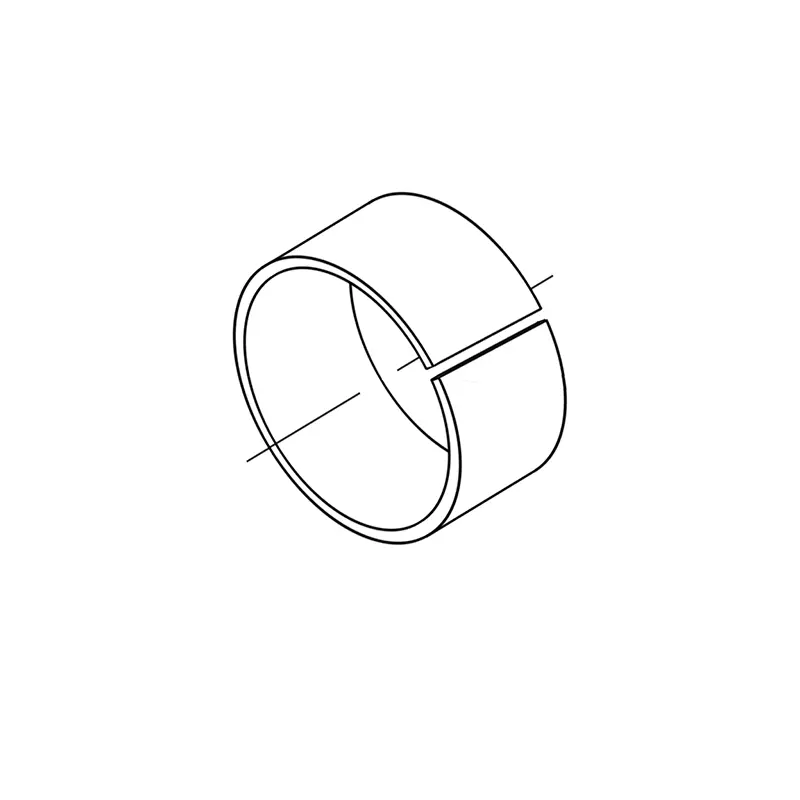

Le cycle de guidage RCSF-1 est en plaque d'acier comme base, la poudre de bronze fritté au milieu et un mélange de polytétrafluoroéthylène et de fibre roulés à la surface. Caractéristiques: 1. Le mélange de PTFE et de fibre est de 0,01-0,03 mm, formant un film de transfert pour protéger la double surface et a des propriétés d'auto-lubrification; 2. La couche de poudre en cuivre est de 0,2 à 0,3 mm, avec une bonne capacité de charge et une résistance à l'usure, une bonne conductivité thermique; 3. Acier à faible teneur en carbone, offrant une bonne capacité de charge et une conductivité thermique.

Le cycle de guide de bronze de type RCFB est en bronze CUSN8 comme matériau de base et est une bague économique avec une capacité de charge élevée et une bonne résistance. La surface de travail du produit RCFB090 est recouverte de trous d'huile de diamant ordinaires, et la surface de travail du produit RCFB092 est recouverte de trous d'huile ordinaires, qui jouent le rôle du stockage d'huile. Il est plus facile de former un film pétrolier au début du mouvement, réduisant ainsi la résistance initiale à la friction.

Caractéristiques et applications du produit:

Exemple de commande:

Exemple de commande de bande de guide PTFE RC1081—9.7x2.5

Exemple de commande de guide de tissu phénolique RC1082—9.7x2.5

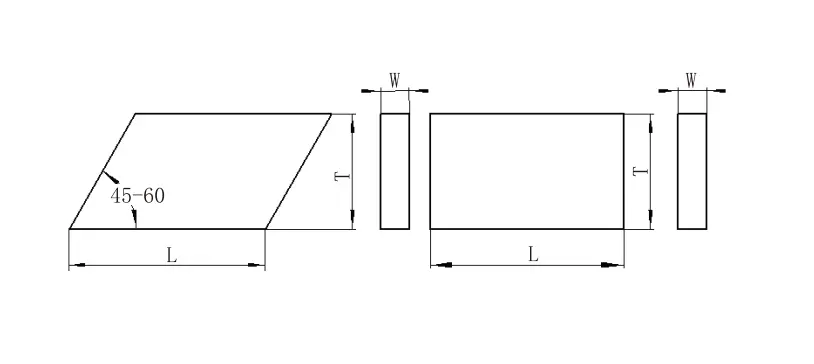

Calcul de la longueur de coupe

Pour l'arbre: l = 3,1 (d + w) pour le trou: l = 3,1 (d-w)

L --- Longueur du cycle D --- Diamètre de l'arbre D --- Diamètre du trou W --- Épaisseur de l'anneau z ---

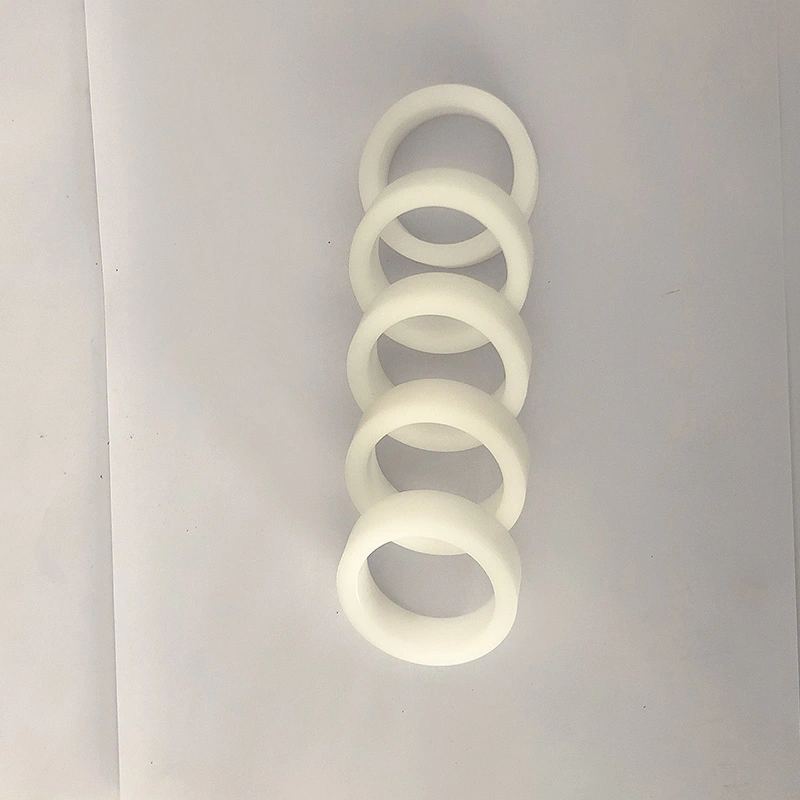

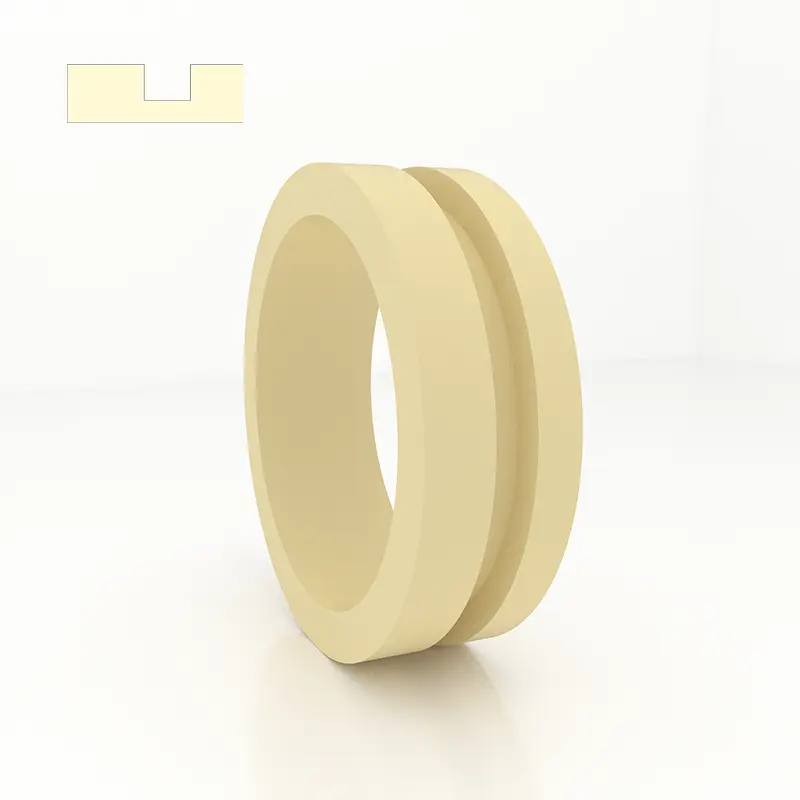

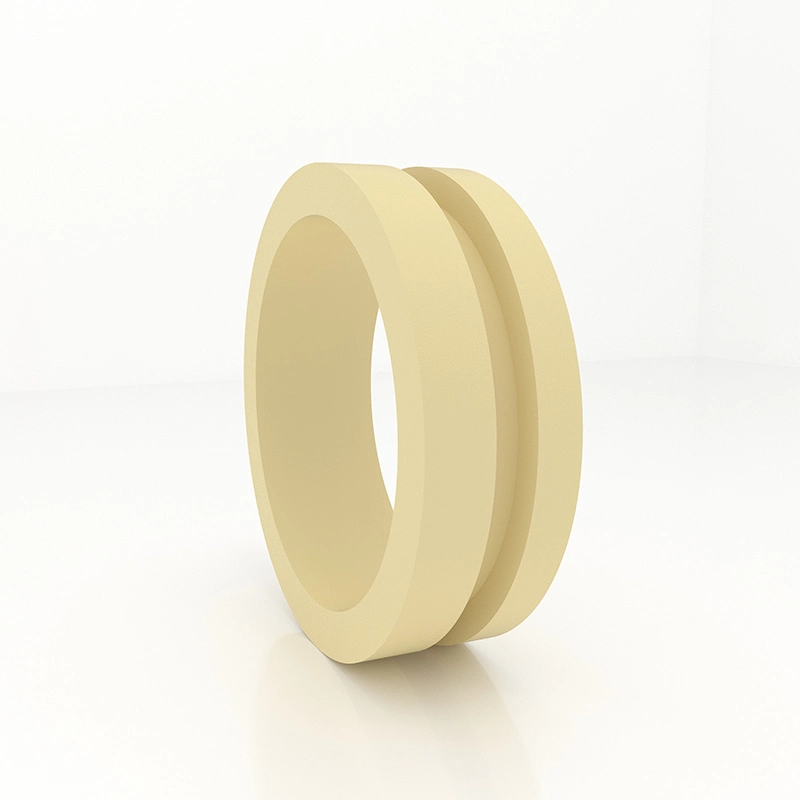

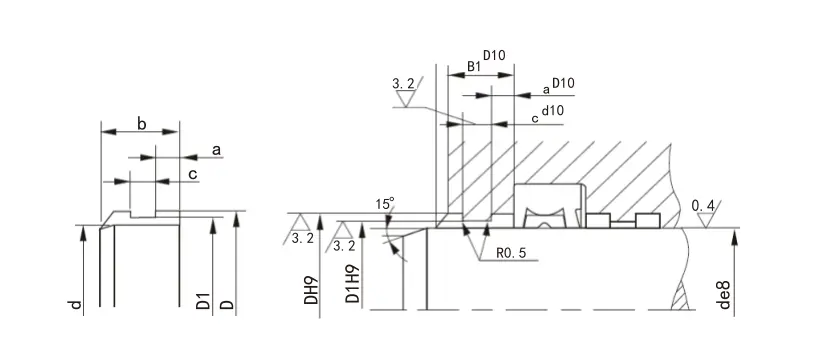

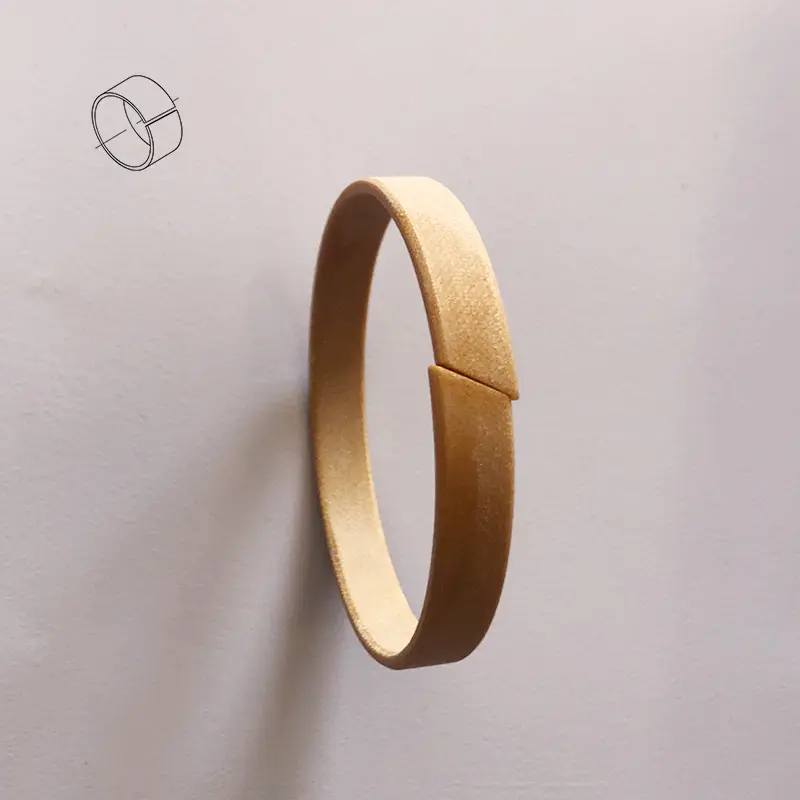

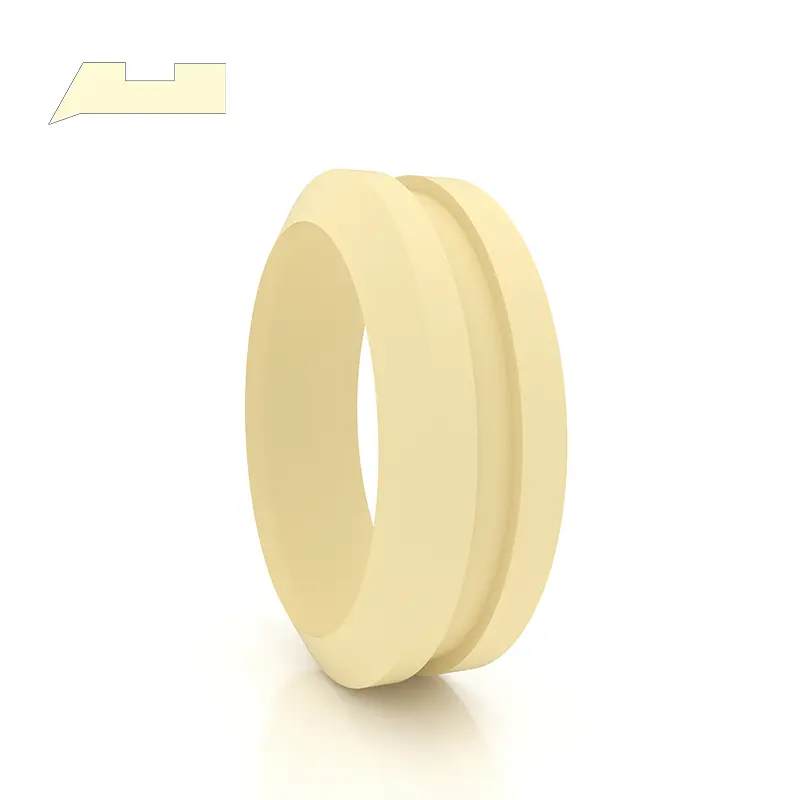

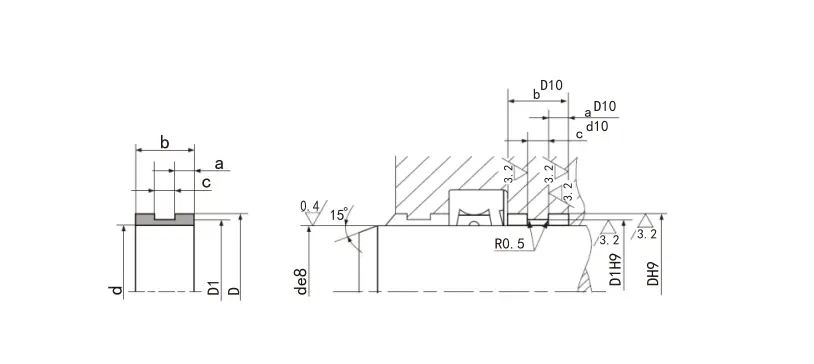

Guide Gfai

1. Performances et utilisation: Le manchon de guidage GFAI est une manche de guidage pour la tige de piston, qui prend en charge et guide la tige de piston et a une fonction résistante à la poussière.

2. Matériel: Nylon PA, Polyoxyméthylène POM et polytétrafluoroéthylène PTFE.

3. Conditions de travail: température de travail: -55 ～ + 225 ° C (PTFE est utilisé au-dessus de 120 °).

4. Standard de conception: lors de la conception et de la sélection, reportez-vous à la série FAI de Hunger Company.

5. Méthode de marquage et de commande: Le manchon de guide GFAI est marqué du numéro de commande, exemple: GFAI-0600 PTFE

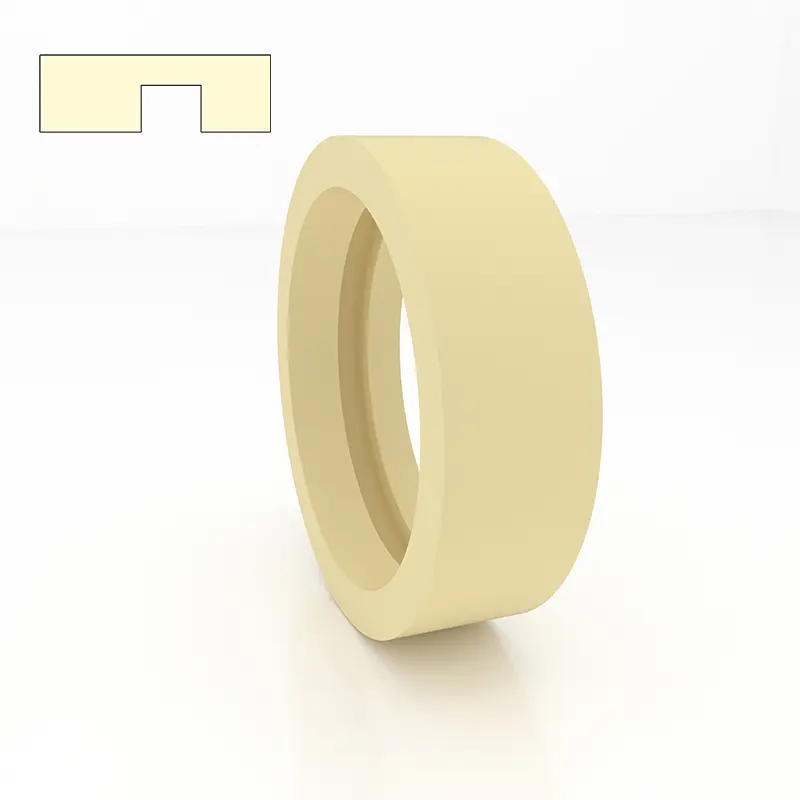

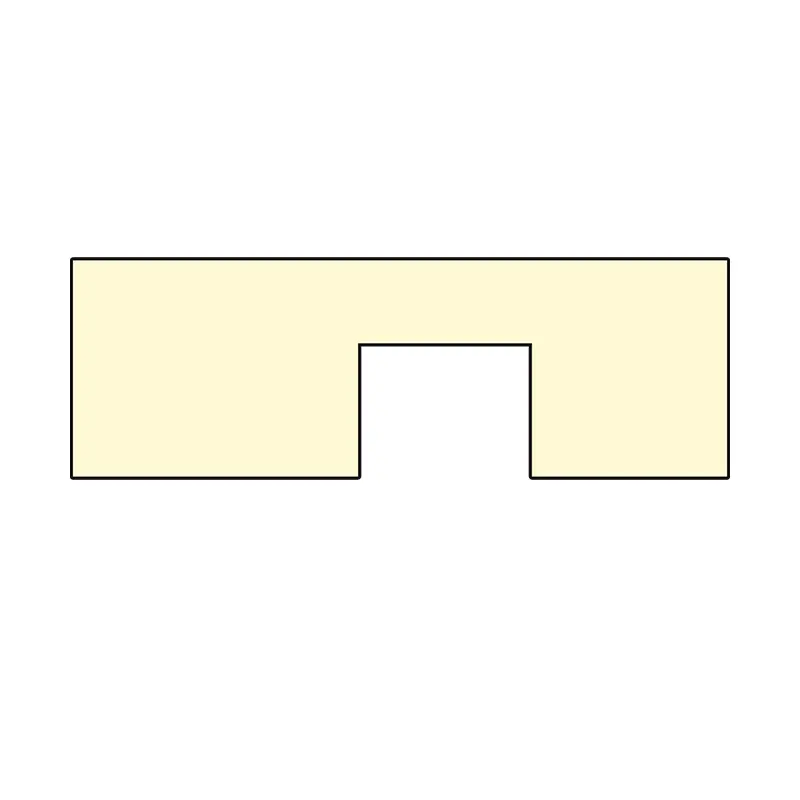

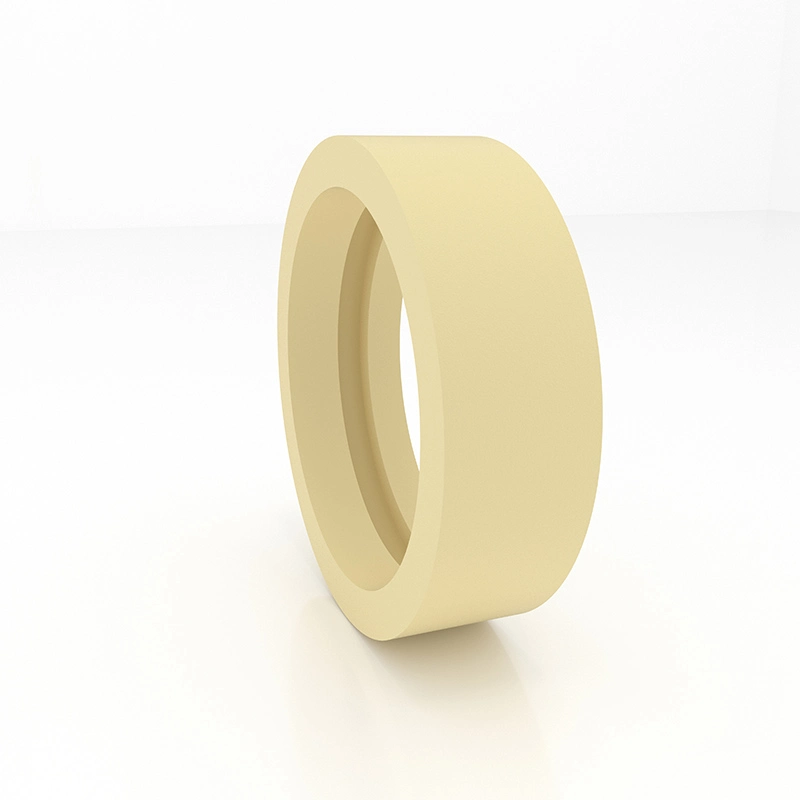

Guide GFI

1. Performances et utilisation: Guide GFI GFI est une manche de guidage pour la tige de piston, qui prend en charge et guide la tige de piston.

2. Matériel: Nylon PA, Polyoxyméthylène POM et polytétrafluoroéthylène PTFE.

3. Conditions de travail: température de travail: -55 ~ + 255 ° C (PTFE est utilisé au-dessus de 120 ° C)

4. Standard de conception: lors de la conception et de la sélection, reportez-vous à la série FI de Hunger.

5. Méthode de marquage et de commande: Guide Sleeve GFI est marqué avec le numéro de commande, exemple: GFI-0360 PA

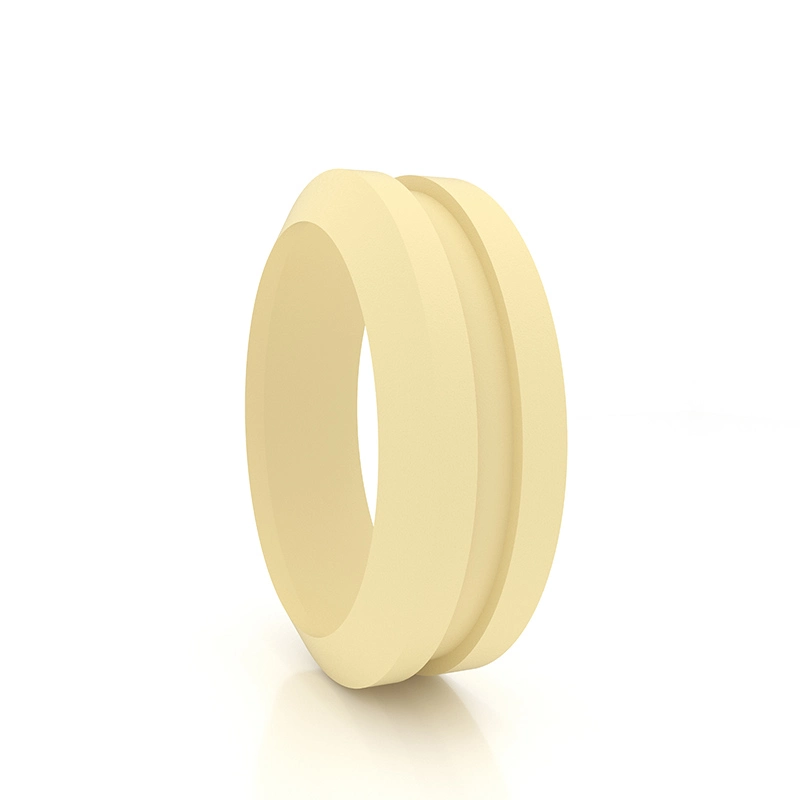

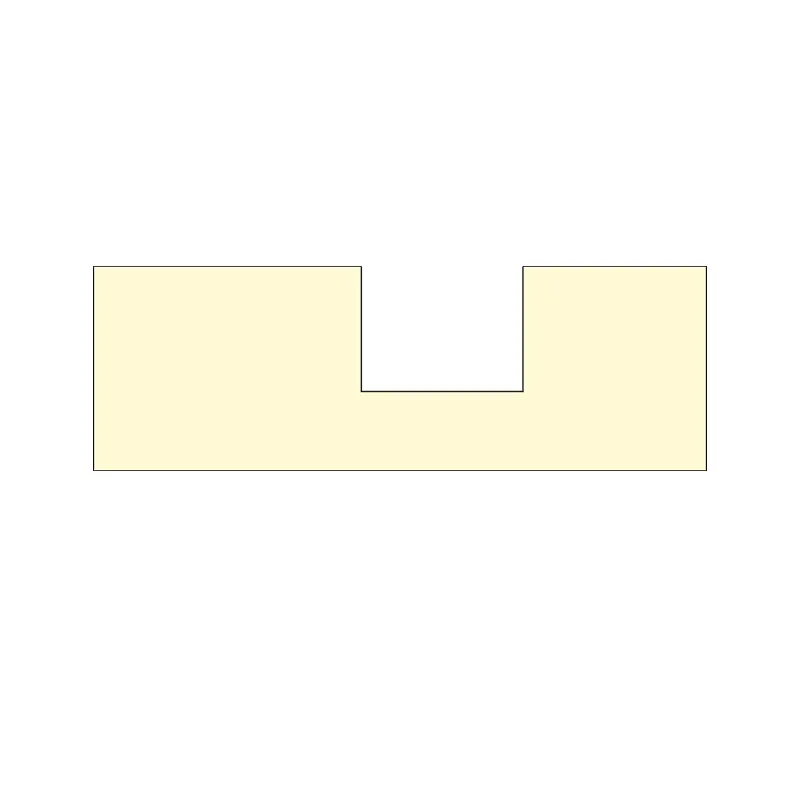

Guide GFA

1. Performances et utilisation: Guide GFA GFA est une manche de guidage pour le piston, qui soutient et guide le piston.

2. Matériel: Nylon PA, Polyoxyméthylène POM et polytétrafluoroéthylène PTFE.

3. Conditions de travail: température de travail: -55 ~ + 255 ° C (PTFE est utilisé au-dessus de 120 ° C)

4. Standard de conception: lors de la conception et de la sélection, reportez-vous à la série FA de Hunger.

5. Méthode de marquage et de commande: Guide Sleeve GFA est marquée avec le numéro de commande, exemple: GFA-0560 PA

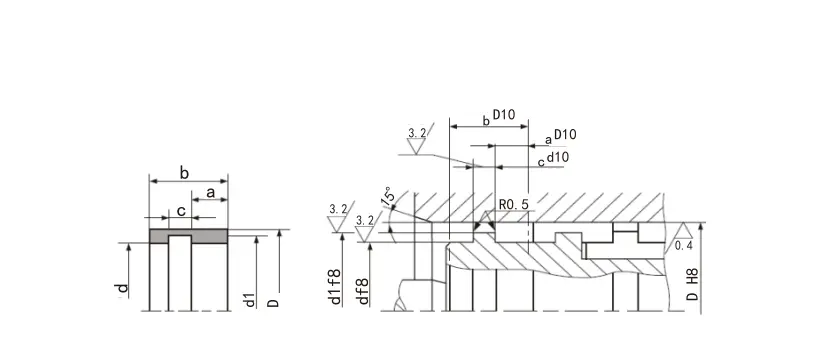

6. Dispositif structurel:

Caractéristiques:

Modèle	Largeur de rainure H + 0,2	Épaisseur T-0.05	Épaisseur t T-0.05	Épaisseur T-0.05	Épaisseur T-0.05	Épaisseur T-0.05
RC1081 / 1082-4.2	4.2	1	1.55	2	2.5	-
RC1081 / 1082-5.6	5.6	1.55	2	2.5	-	-
RC1081 / 1082-6.3	6.3	1.55	2	2.5	-	-
RC1081 / 1082-8.1	8.1	1.55	2	2.5	-	-
RC1081 / 1082-9.7	9.7	2	2.5	3	3.5	4
RC1081 / 1082-12.7	12.7	2	2.5	3	3.5	4
RC1081 / 1082-15	15	2	2.5	3	3.5	4
RC1081 / 1082-20	20	2	2.5	3	3.5	4
RC1081 / 1082-25	25	2	2.5	3	3.5	4
RC1081 / 1082-30	30	2	2.5	3	3.5	4
RC1081 / 1082-35	35	2	2.5	3	3.5	4
Remarque: Les séries BoldFace sont couramment utilisées. Si le produit requis n'est pas dans ce tableau, veuillez nous contacter.

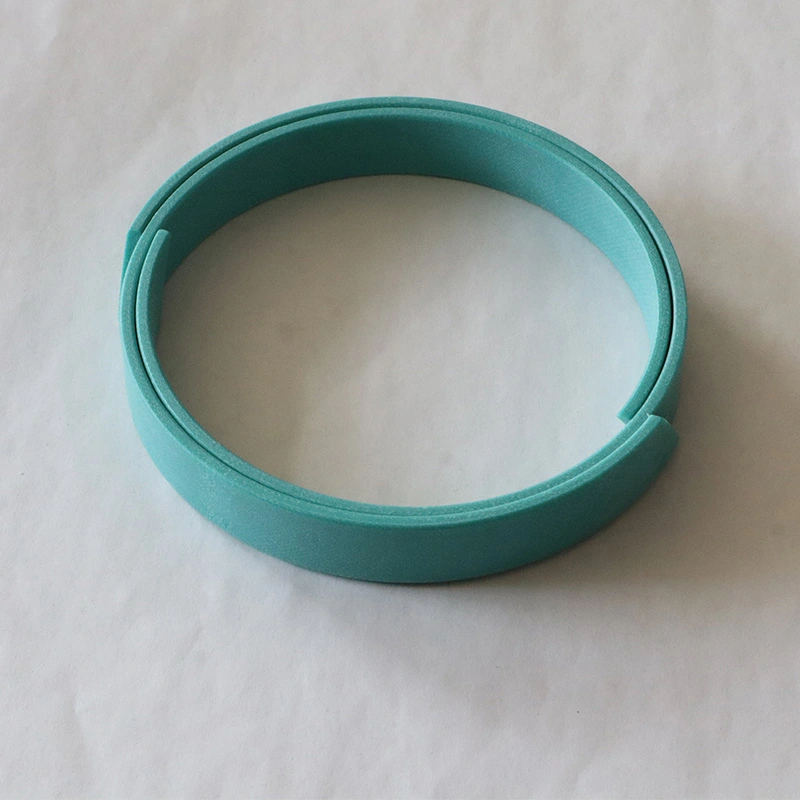

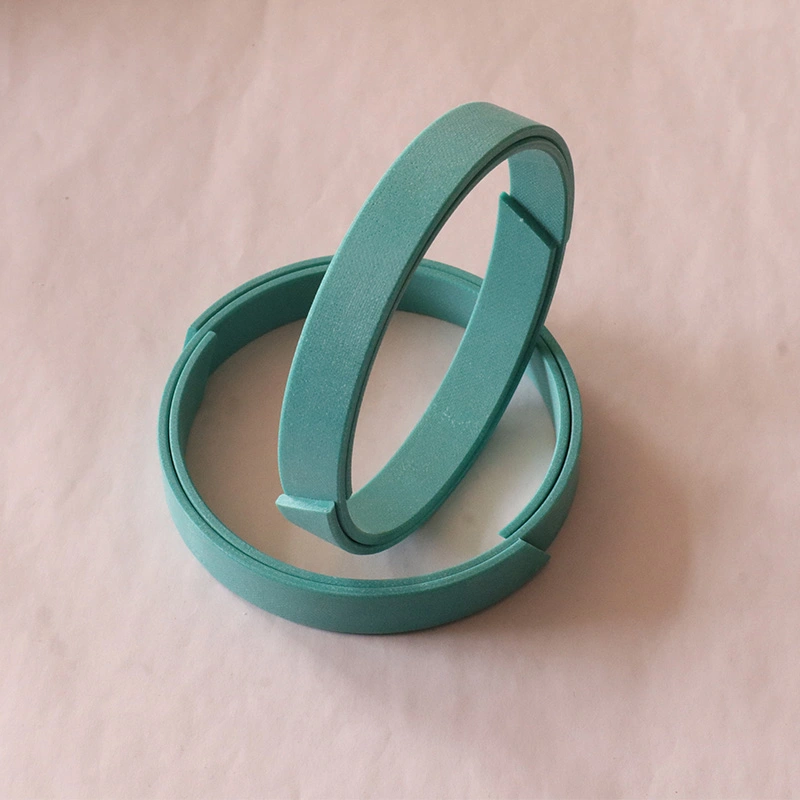

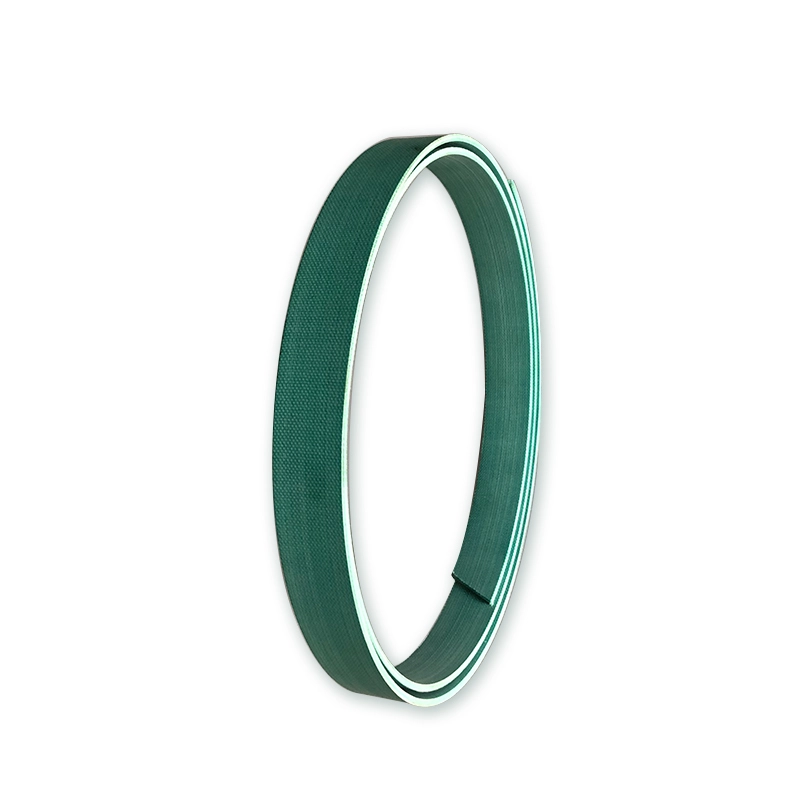

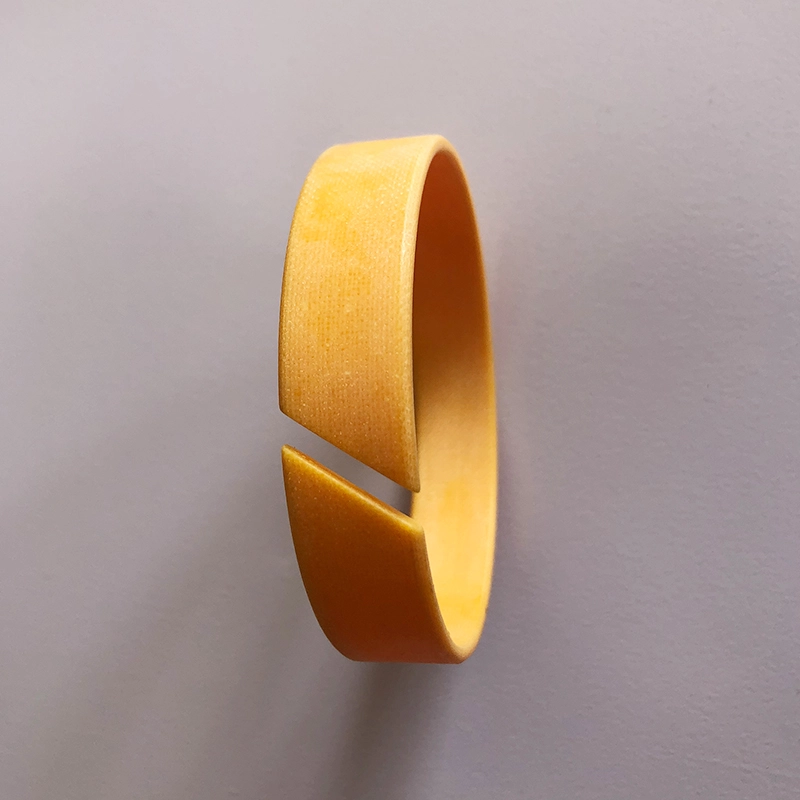

Anneau de support phénolique renforcé en tissu (ceinture)
Les anneaux de soutien sont des composants de base importants des cylindres hydrauliques. Afin de s'adapter au développement de scellés combinés et de structures de roulements molles dans le monde, notre entreprise a réussi à développer avec succès des anneaux de soutien phénoliques renforcés par le tissu (ceintures). Des années d'utilisation réelle ont montré que ce produit a atteint ou dépassé le niveau de qualité des produits étrangers similaires et a été largement loué par les utilisateurs. Les tableaux 1 à 4 sont les tableaux de performance des anneaux de soutien (ceintures) produits par notre entreprise.

Tableau 1 Comparaison des propriétés physiques de notre bague de support et des produits Busak + Shamba

Source d'échantillon	Épaisseur de l'anneau de support (mm)	Résistance à la compression (MPA)	Résistance à la résistance à la résistance à l'huile hydraulique (70 ± 2 ℃ * 24h）	Breaking Force (MPA)	Adhésion intercouche (KN / M)
Mode + shamba	2.48	338.9	2.83	35.6	1.2
Nos produits	2.48	425	0.90	37.0	2.9
	2.48 (avec graphite)	390	0.63	36.4	2.08

Tableau 2 Indice de performance de la bague de support hydraulique

Échantillon de variété	Nos produits		Orche Pourrait ①	DURATEC900 ①	Turcite47 ②	MT64 / 5B	Nokwr (Japonais)	Pom modifié Polyoxyméthylène	Chat (nous)
	Valeur mesurée	Indicateurs requis
Résistance à la compression (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Remarque: ①Busak + Shamba Company ②Merkel Company Tableau 3 Indice de force

Échantillon de variété	Nos produits		Orche Pourrait ①	DURATEC900 ①	Turcite47 ②	MT64 / 5B	Nokwr (Japonais)	Pom modifié Polyoxyméthylène	Chat (nous)
	Valeur mesurée	Indicateurs requis
Résistance à la compression (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Remarque: ①Busak + Shamba Company ②Merkel Company Tableau 4 Coefficient de frottement de nos produits et Orkot TLG dans des conditions de frottement sèche et d'huile

Charge par unité de longueur de contact avec (n / mm)	Relais de contact Hertz (N / MM2)	Coefficient de frottement
		État de friction sec		État de lubrification à goutte d'huile
		Nos produits	Orchot TLG	Nos produits	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

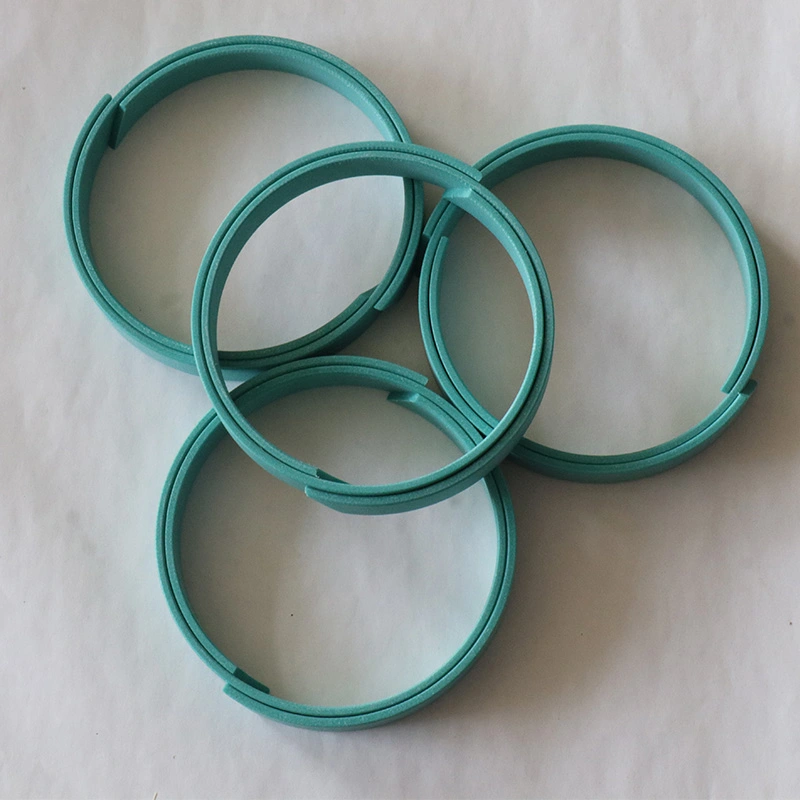

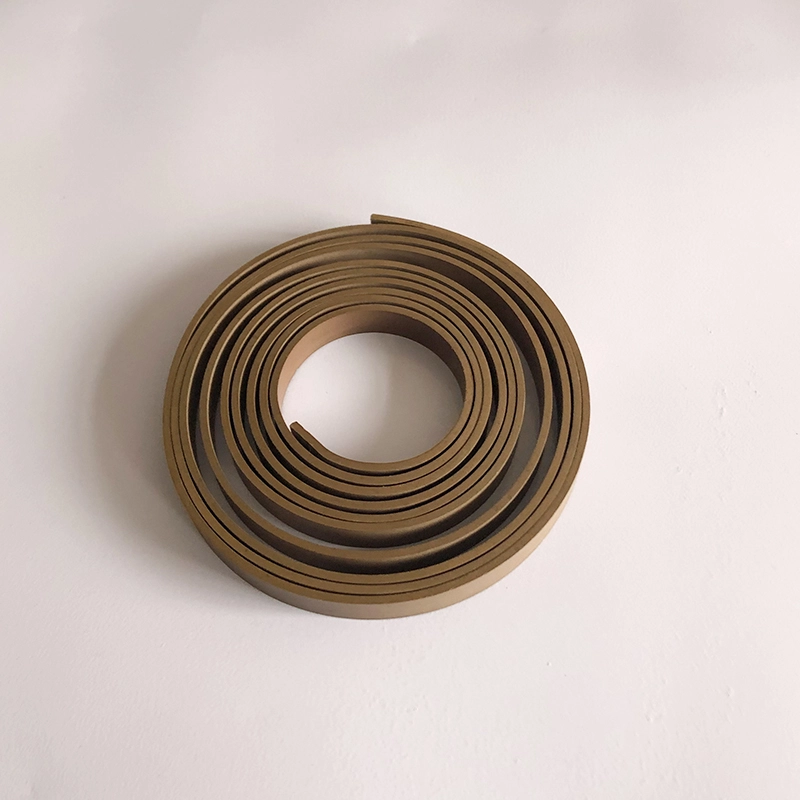

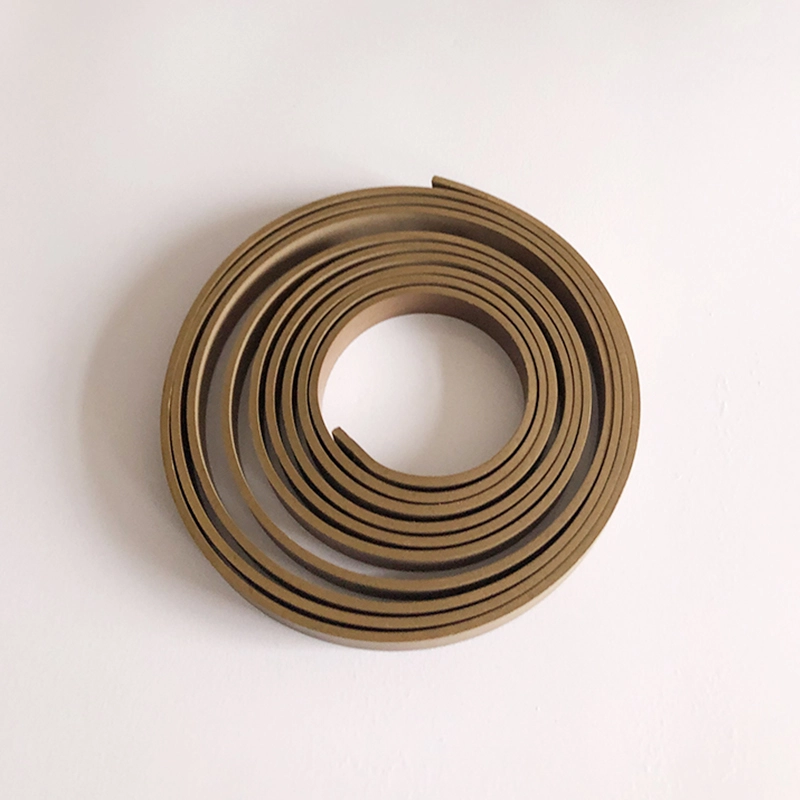

Ceinture résistante à l'usure PTFE (bague)
Matériel	Ptfe + bronze

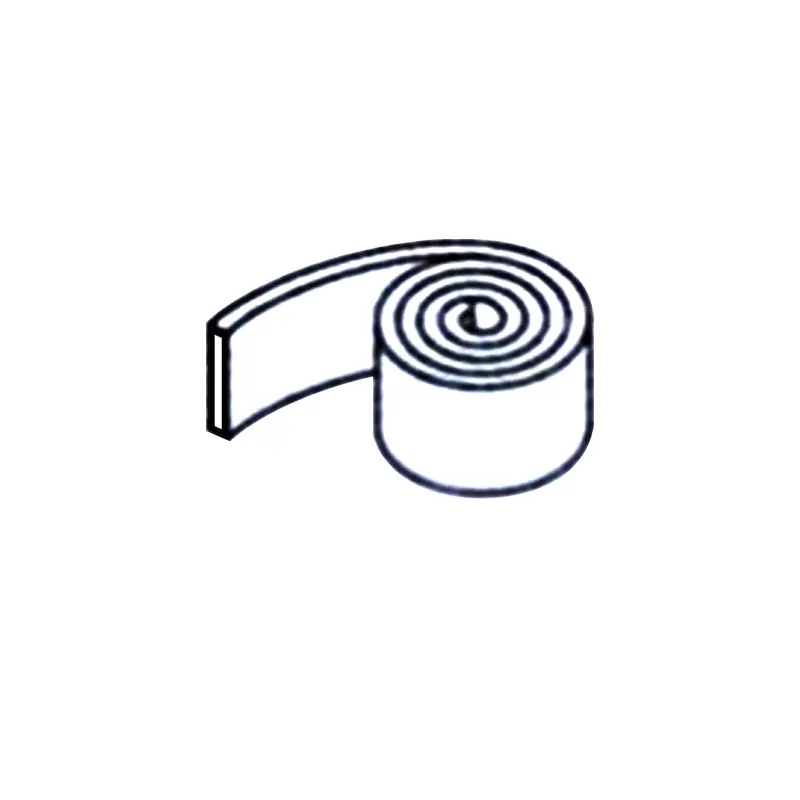

Fournir	Rouleau (généralement environ 20 mètres / rouleau) ou coupé sur la longueur requise
Avantages	1. Faible frottement, pas de rampe et de morsure;
	2. Peut bien fonctionner sans une lubrification suffisante;
	3. Résistant à une variété de milieux, excellente stabilité chimique;
	4. Peut accueillir des objets durs intégrés dans l'anneau résistant à l'usure, réduisant les objets durs à gratter le cylindre et les joints, donc dans des situations de charge lourde, utilisez plusieurs anneaux résistants à l'usure;
	5. Il a également une bonne résistance à l'usure dans les situations à grande vitesse et à charge légère, c'est donc l'anneau le plus utilisé par l'usure;
	6. Aucune restriction de taille, peut être utilisée dans des situations de grand diamètre.
Température	-60 ~ + 200 ℃
Vitesse maximale	15m / s
Résistance à l'extrusion maximale	15N / mm2 (20 °)
	7,5 n / mm2 (80 °)
	5n / mm2 (120 °)

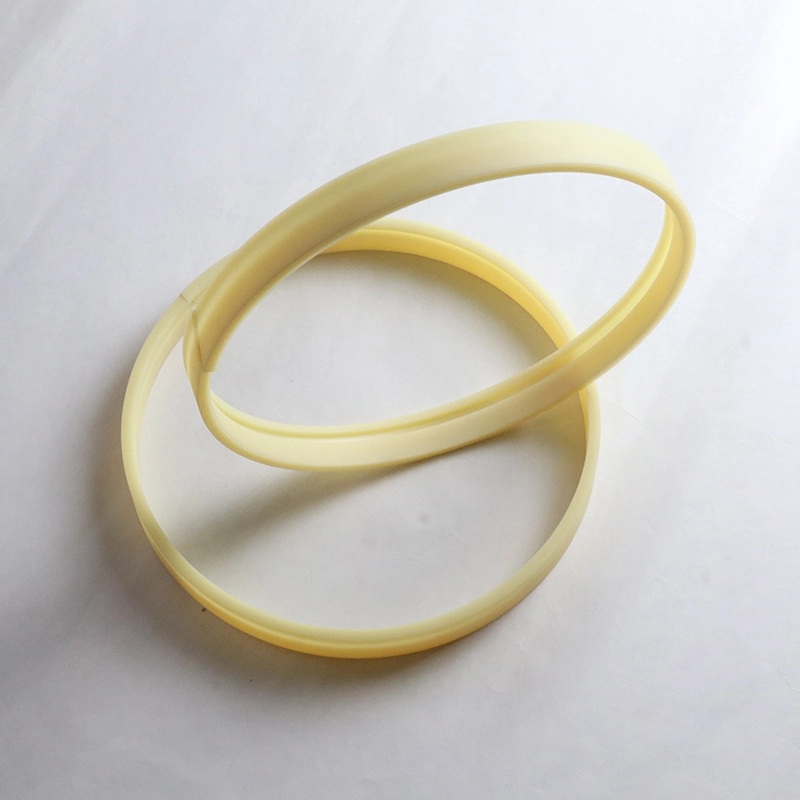

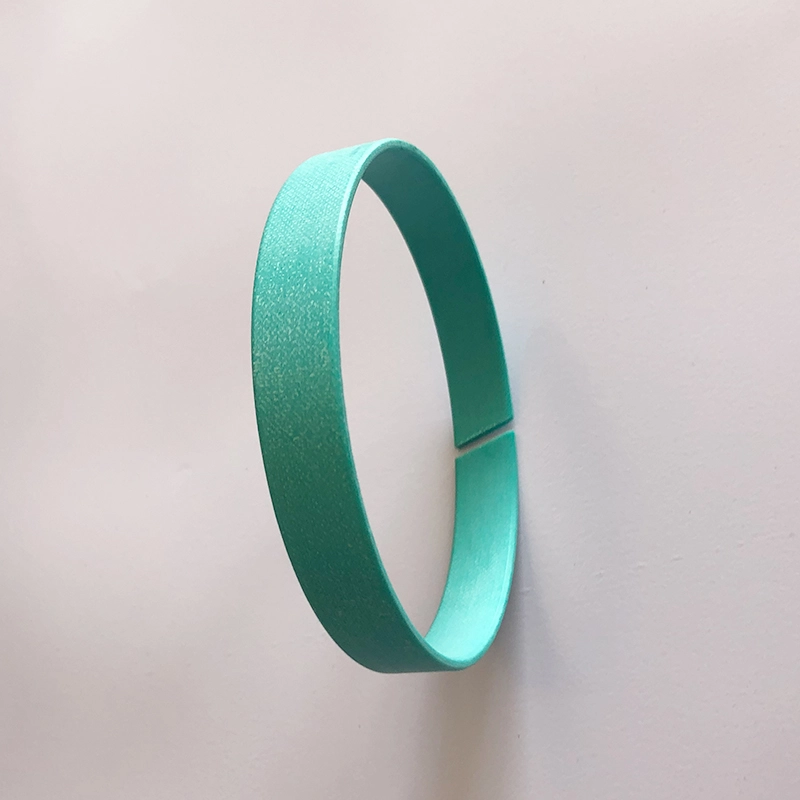

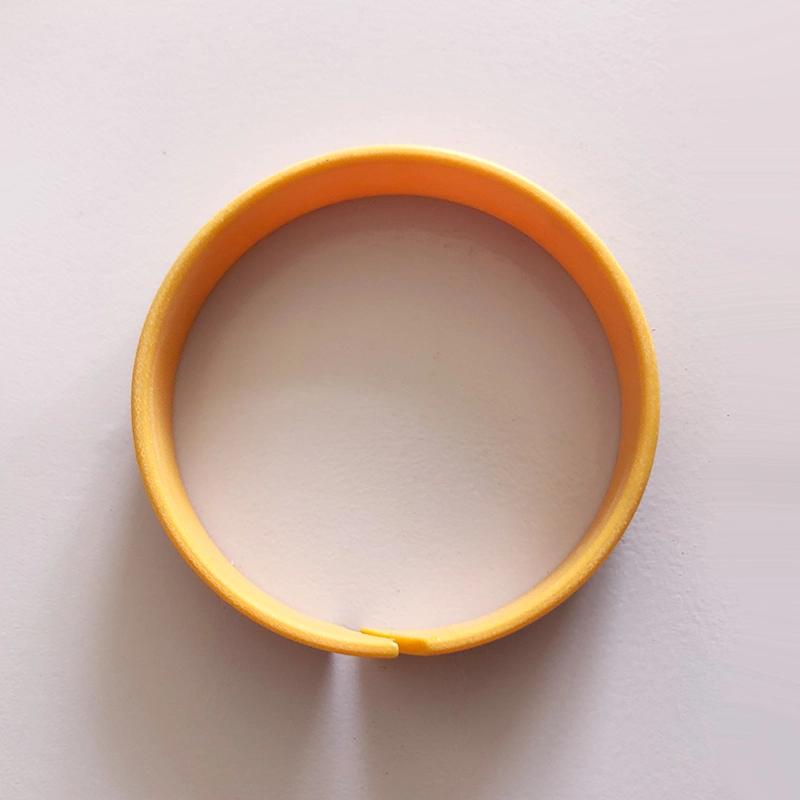

Anneau de guidage non métallique pour la tige de piston RCS

Anneau de guidage non métallique pour le piston ECR

Pour le piston ou la tige de piston qui fonctionne dans le cylindre hydraulique, l'anneau d'usure a un effet directeur précis et peut absorber les forces radiales. Dans le même temps, l'anneau d'usure peut empêcher le contact métallique des pièces coulissantes dans le cylindre hydraulique. Par rapport aux anneaux d'usure en métal, les anneaux d'usure non métalliques présentent de nombreux avantages. Parmi eux, des anneaux de guide phénolique et PTFE renforcés en tissu sont disponibles en type de coupe sur place et en type prêt à l'emploi.

1. Bonne résistance à l'usure

2. Évitez le contact métal-métal

3. Peut supprimer les vibrations mécaniques

4. En raison de l'effet de centrage de l'anneau d'usure, une grande autorisation radiale est autorisée

5. Groove simple, facile à installer

6. Coût de maintenance faible en fonction des avantages ci-dessus, il est largement utilisé

Matériels:

1. Polytetrafluoroéthylène PTFE3 (matériau général), PTFE4 (adapté aux milieux à faible viscosité tels que l'eau), PTFE1 (exigences à faible friction telles que la pneumatique)

2. Polyoxyméthylène POM ou nylon PA et ses matériaux modifiés

3. Résine de formaldéhyde + fibre renforcée PRIF

Tableau de comparaison de la capacité de charge de différents matériaux (référence)

Matériels	Capacité de charge max (n / mm2)
Poudre de cuivre remplie de PTFE	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Phénolique avec tissu	90 (60 ° C); 40 (80 ° C)
Polyoxyméthylène ou nylon	25 (60 ° C); 15 (80 ° C)
Polyoxyméthylène ou nylon rempli	40 (60 ° C); 30 (80 ° C)

Qualité de surface de la rainure

Douceur	Rtmax (μm)	RA (μM)
Surface coulissante	≤2,5	0,05-0.3
Groove Bottom	≤10	≤2
Côté rainure	≤15	≤3

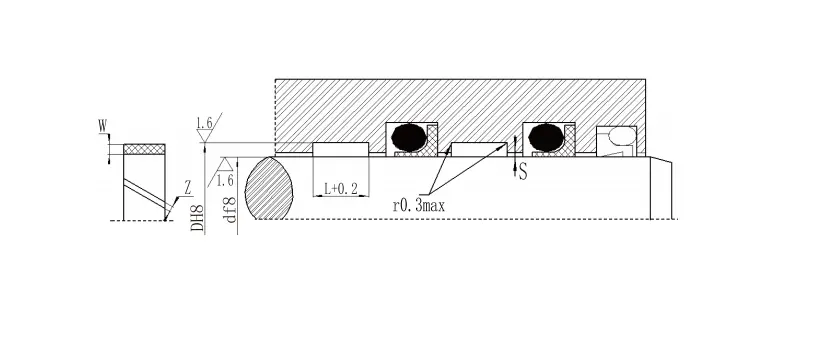

Série de spécifications de sonnerie de guide de tige de piston

Diamètre de la tige	Diamètre inférieur	Largeur de rainure	Épaisseur	Écart		Diamètre de la tige	Diamètre inférieur	Largeur de rainure	Épaisseur	Écart
D F8 / H9	D H8	L+0.2	W	Z		D F8 / H9	D H8	L+0.2	W	Z
8-20	D + 3.1	2.5	1.55	1-2		200-999.9	d + 5	25	2.5	8-33
10-50	D + 3.1	4	1.55	1-3		1000-4200	d + 5	25	2.5	33-134
15-140	d + 5	5.6	2.5	2-5		280-999.9	d + 8	25	4	10-33
20-220	d + 5	9.7	2.5	2-9		1000-2200	d + 8	25	4	33-70
80-400	d + 5	15	2.5	4-15

Paramètres de l'anneau Guide d'auto-lubrification RCSF-1
Paramètres			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1
			Bagues sans plomb		Manche spéciale hydraulique	Bague de base en bronze	Manche résistante à la corrosion en acier inoxydable
Pression de roulement maximale (dynamique)			140N / mm²		140N / mm²	140N / mm²	140N / mm²
Pression de roulement maximale (statique)			250N / mm²		250N / mm²	250N / mm²	250N / mm²
Mouvement oscillant			60N / mm²		60N / mm²	60N / mm²	60N / mm²
Vitesse de glissement maximale (lubrification à l'huile)			<2m / s		<2m / s	<2m / s	<2m / s
Friction coefficient μ	Frottement sec		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Lubrification à l'huile		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Valeur PV maximale (sec)			3,6n / mm².m / s		3,8 n / mm².m / s	4.3n / mm².m / s	3,6n / mm².m / s
Valeur PV maximale (huile)			30n / mm².m / s		30n / mm².m / s	30n / mm².m / s	30n / mm².m / s
Température de fonctionnement			-195 ℃ ~ + 280 ℃		-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃
Conductivité thermique			42W / M.K		42W / M.K	42W / M.K	42W / M.K
Coefficient d'extension linéaire			11 * 10-6/ k		11 * 10-6/ k	18 * 10-6/ k	15 * 10-6/ k
Tableau de paramètres de l'anneau de guide de bronze de type RCFB
Paramètre		RCFB090		RCFB092		RCFB09G
Densité		8,9g / cm³		8,9g / cm³		8,9g / cm³
Résistance à la compression		470N / mm²		470N / mm²		470N / mm²
Conductivité thermique		60W / M.K		60W / M.K		58W / M.K
Coefficient d'extension linéaire		18,5 * 10-6/ k		18,5 * 10-6/ k		18,5 * 10-6/ k
Dureté		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Élongation		55%		55%		55%
Nom de matériel		Cusn8p		Cusn8p		Cusn8p
Autres matériaux facultatifs		CUSN6.5P		CUSN6.5P		CUSN6.5P
