Joints de tige de piston hydraulique

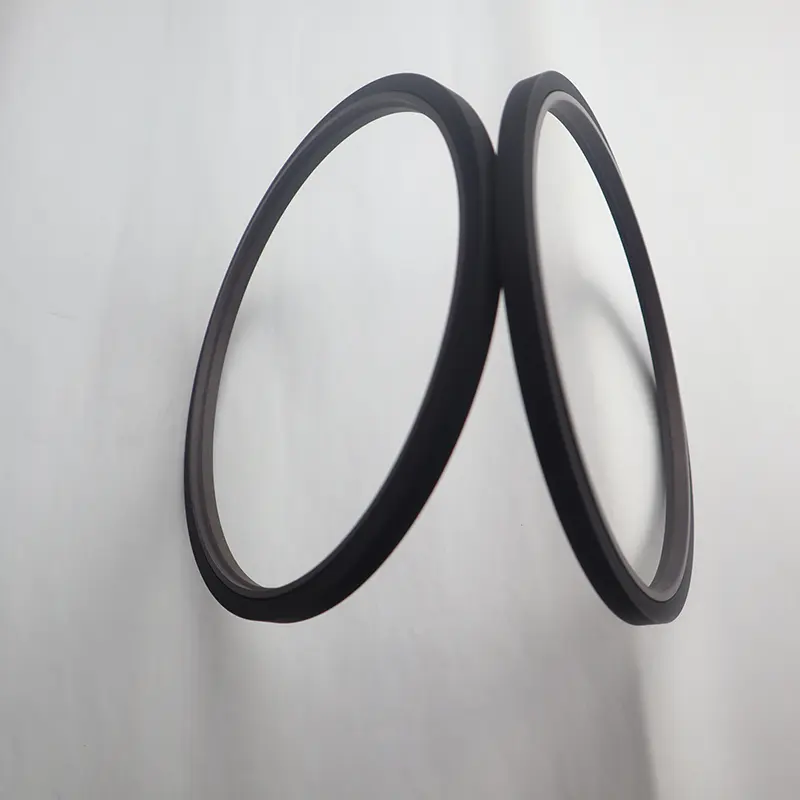

Ruichen Seals possède une vaste expérience dans la production et le développement de sceaux et des matériaux d'étanchéité. Nos joints de tige de piston hydraulique comprennent une variété de modèles différents. Vous pouvez faire un choix approprié basé sur les informations détaillées ci-dessous, ou nous contacter pour obtenir une solution d'étanchéité plus appropriée et personnalisée.

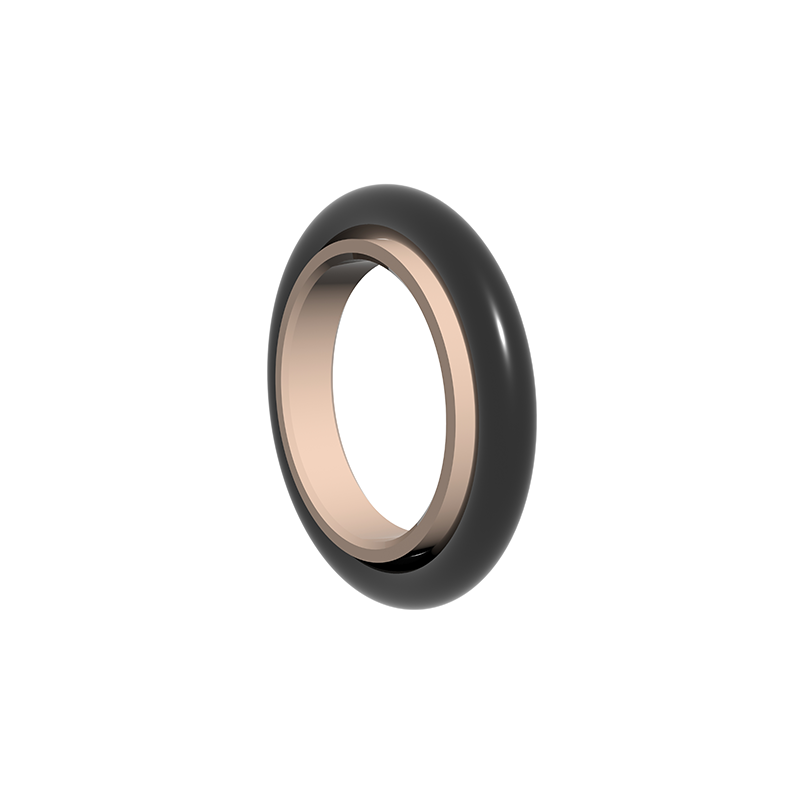

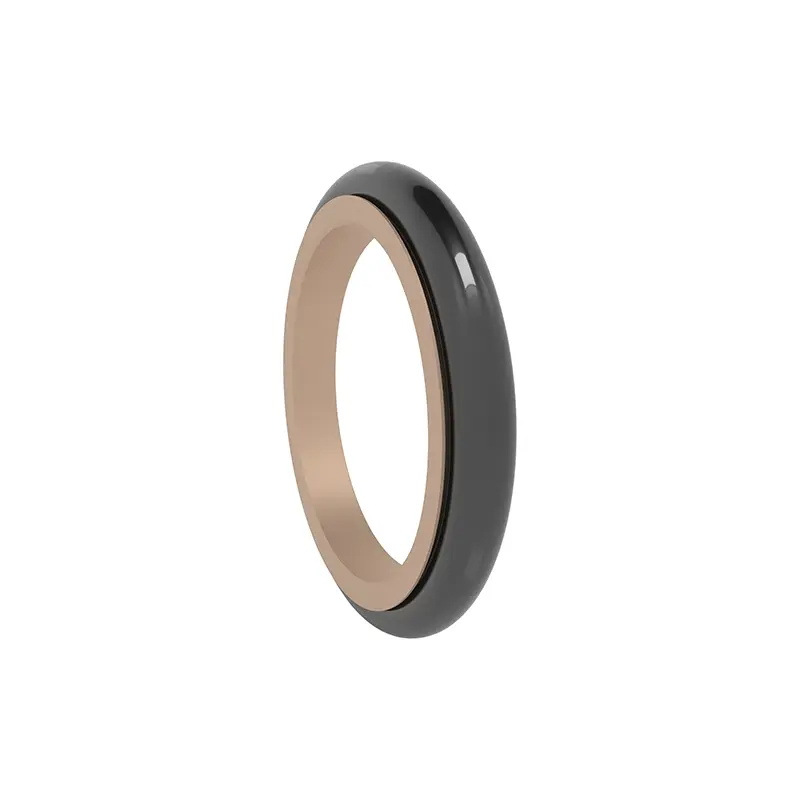

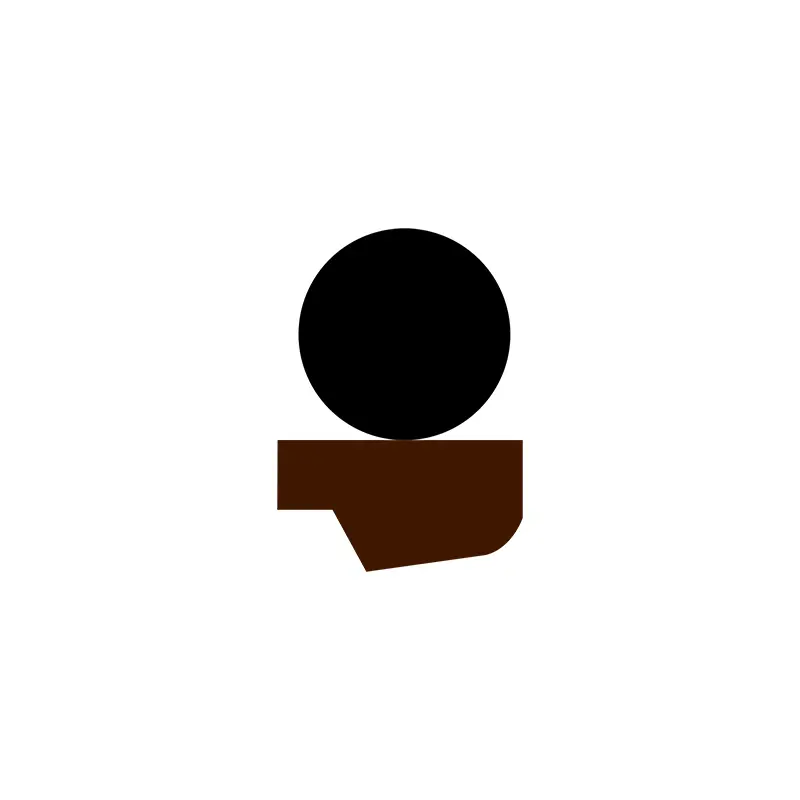

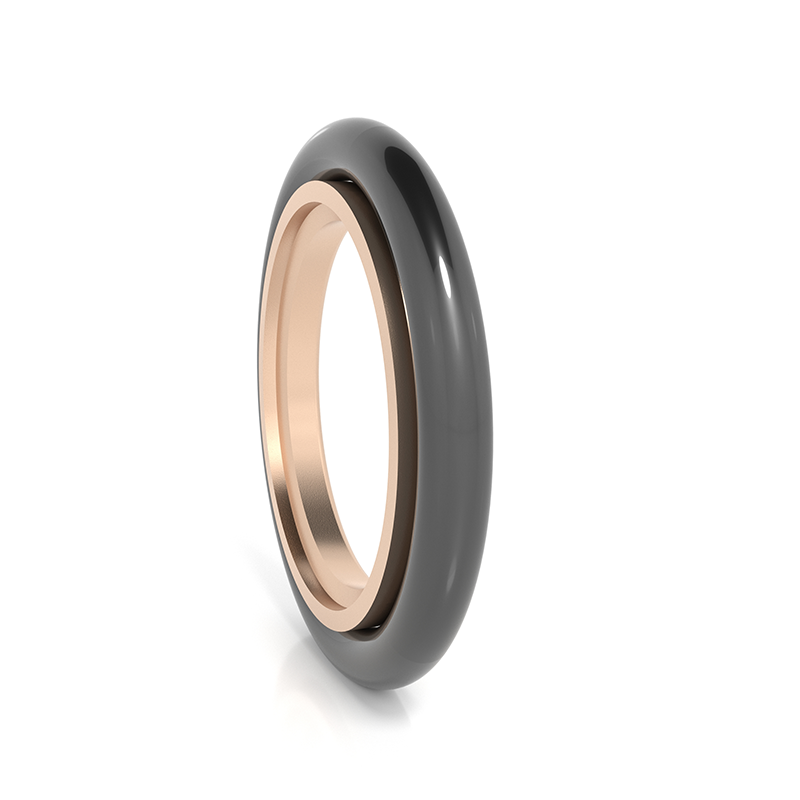

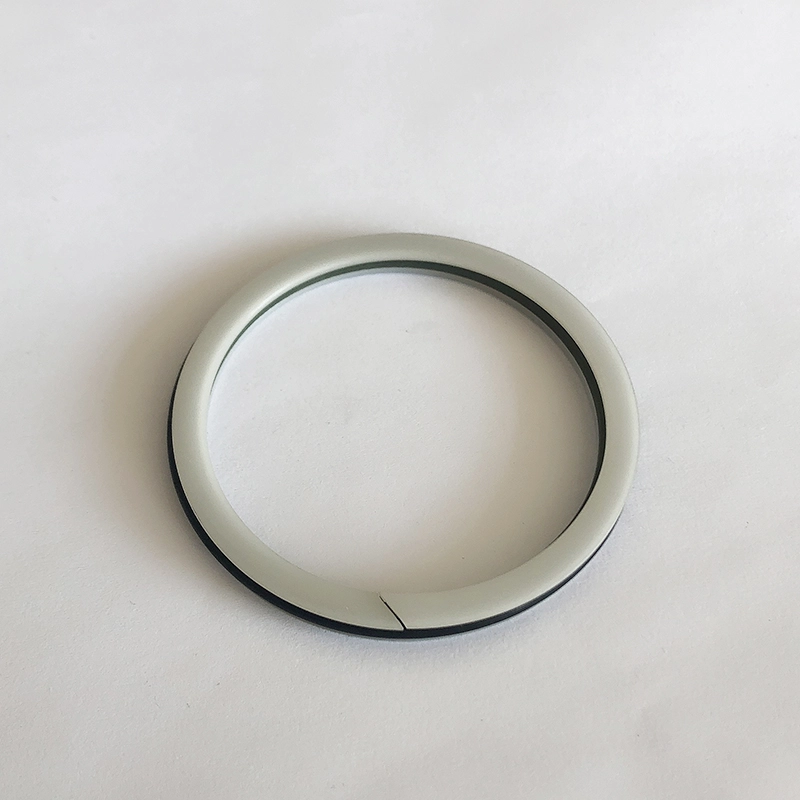

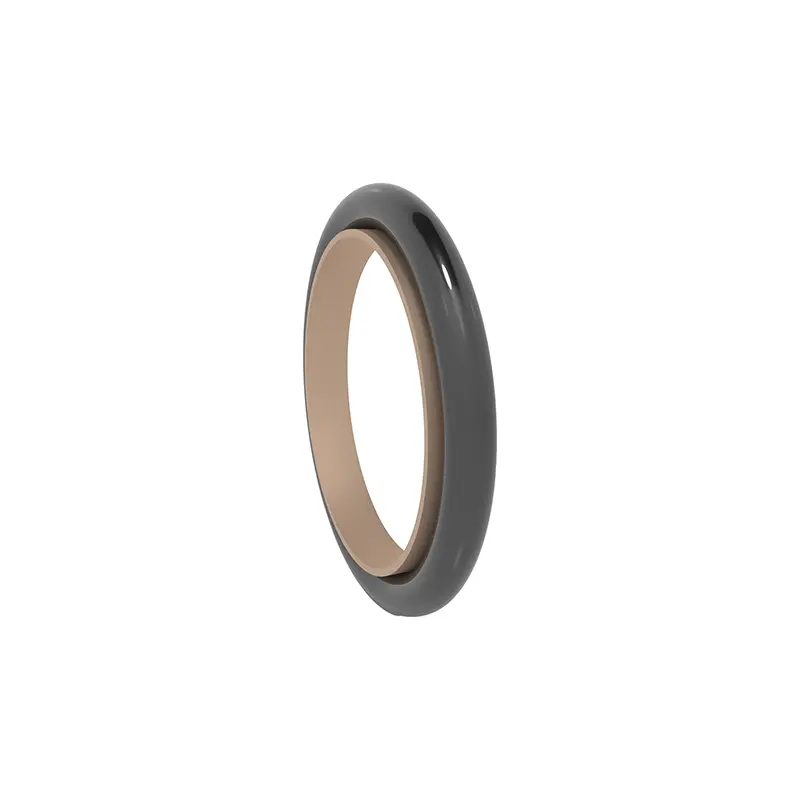

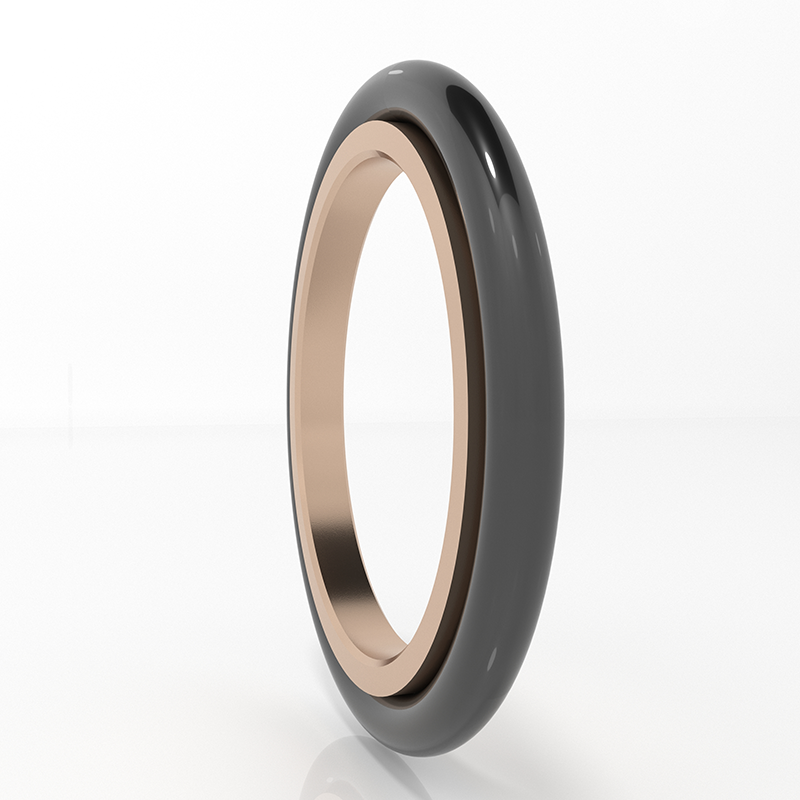

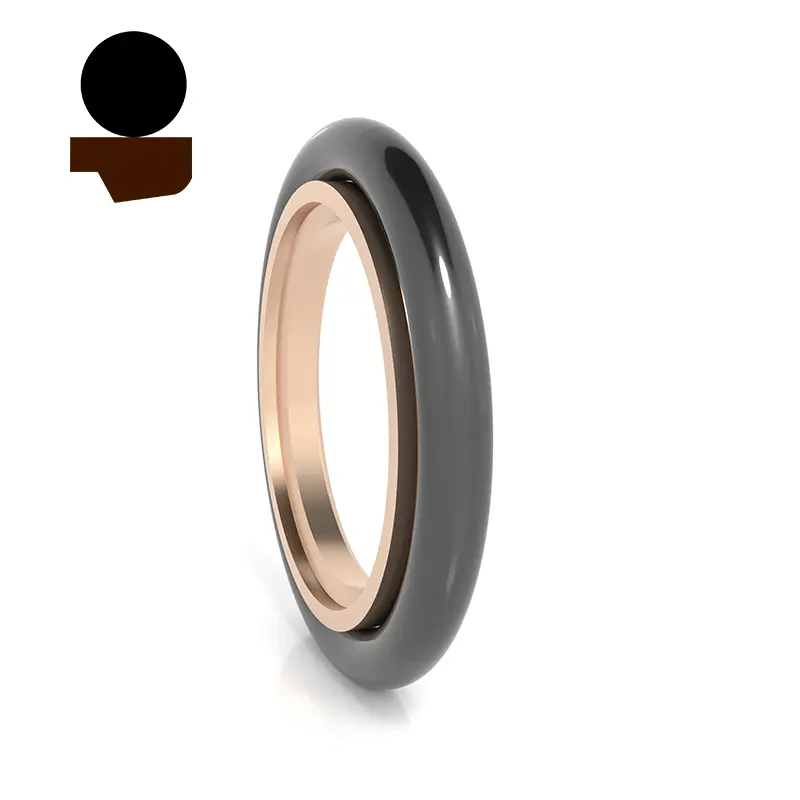

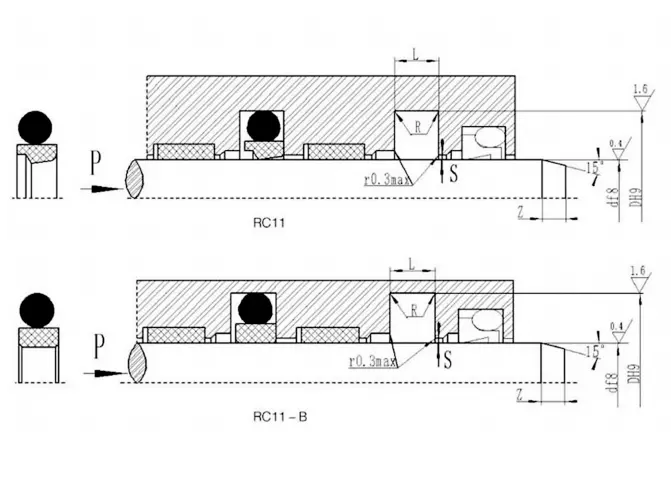

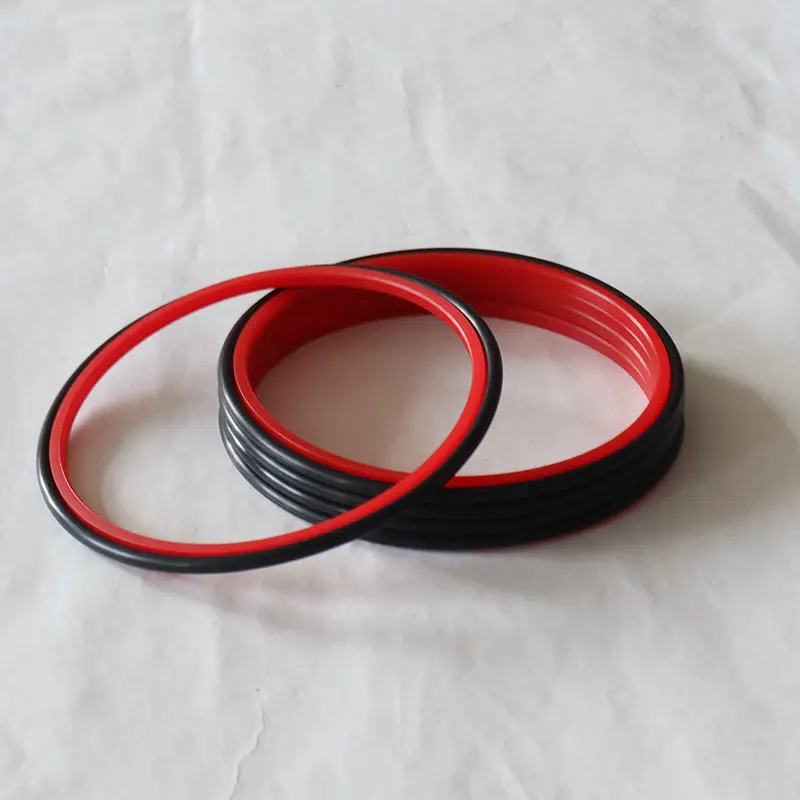

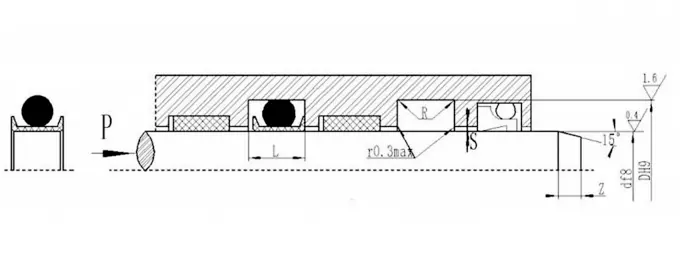

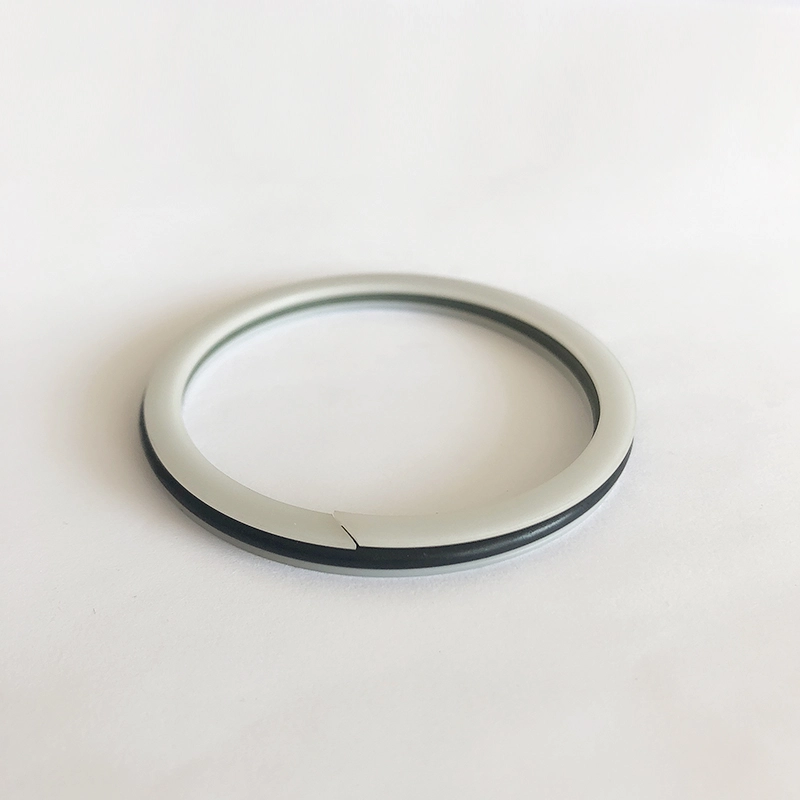

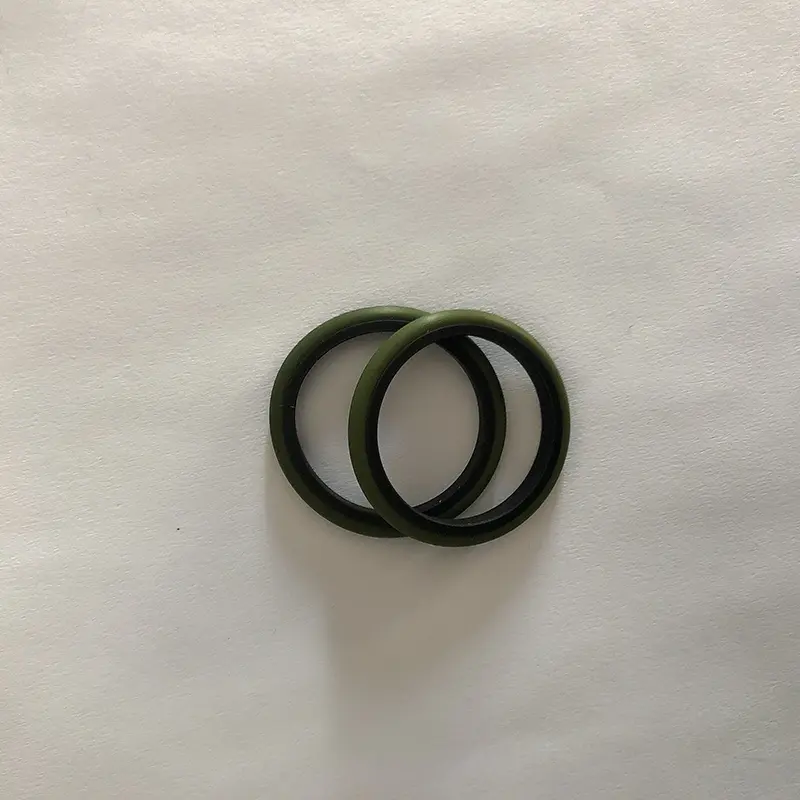

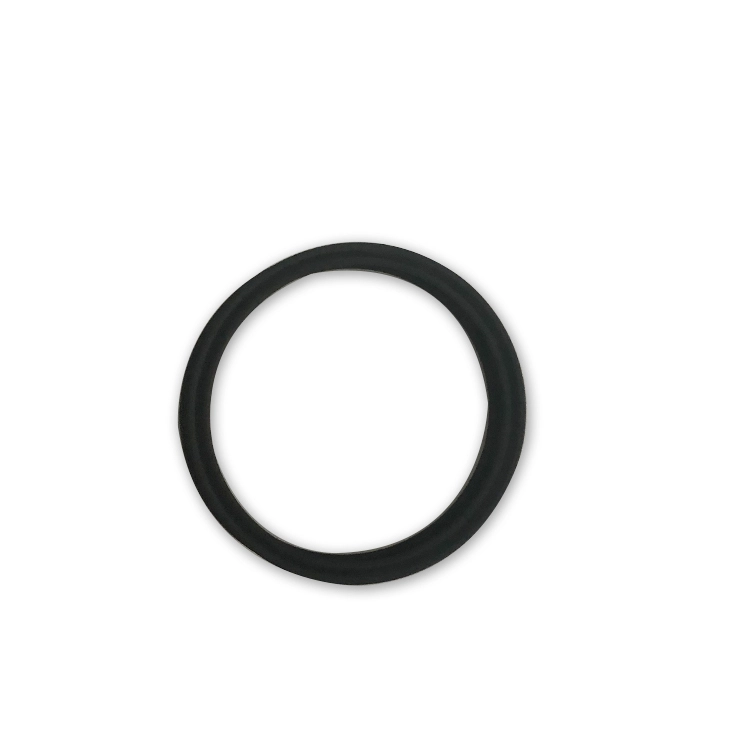

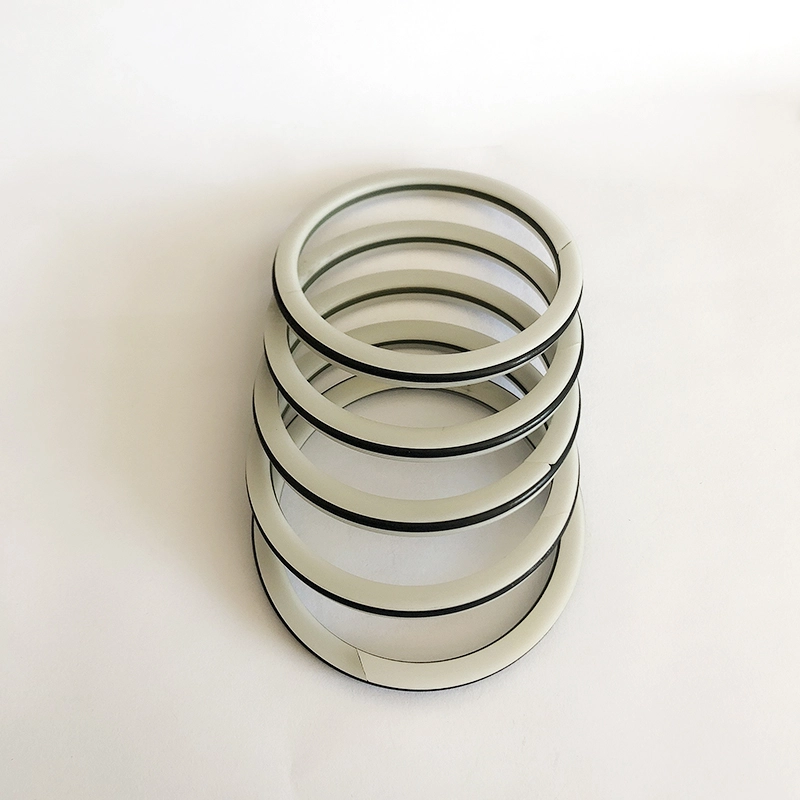

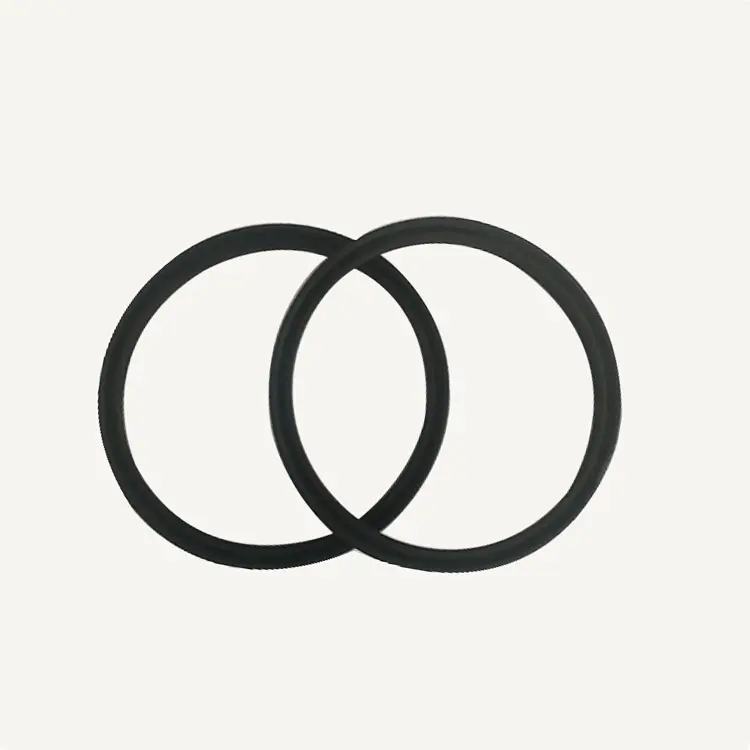

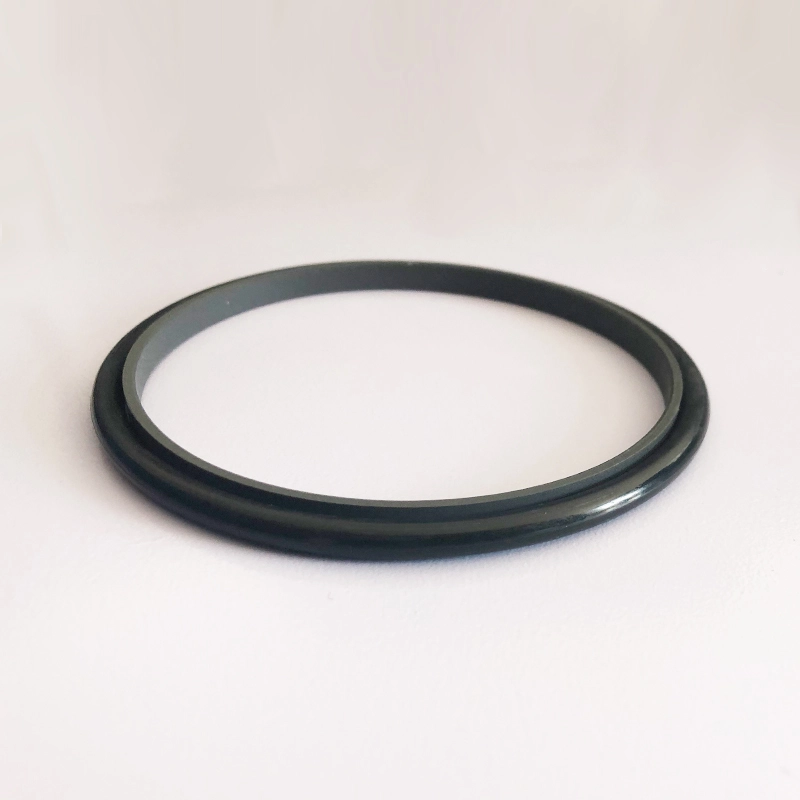

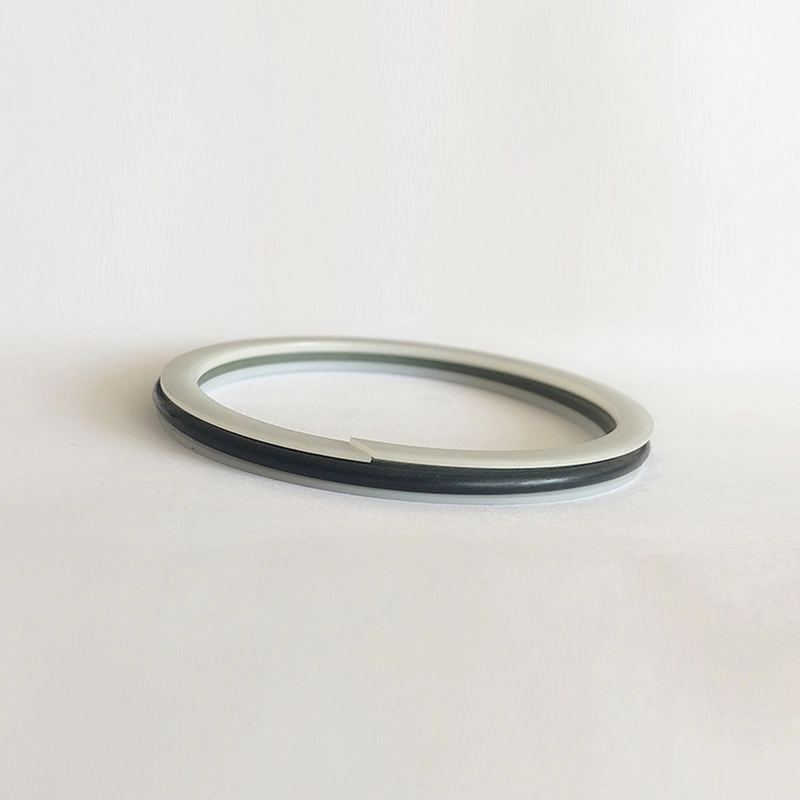

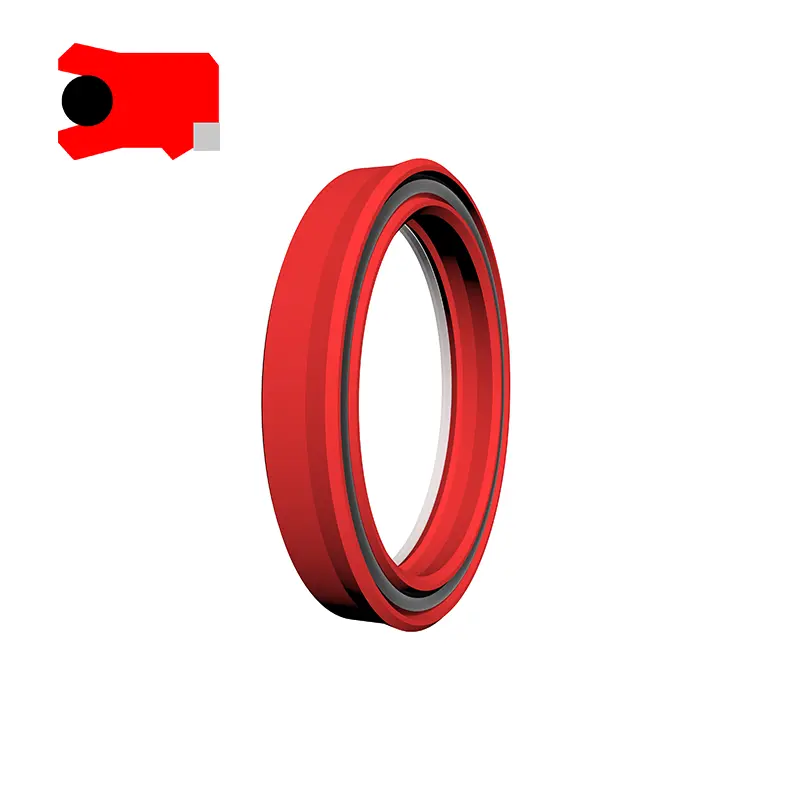

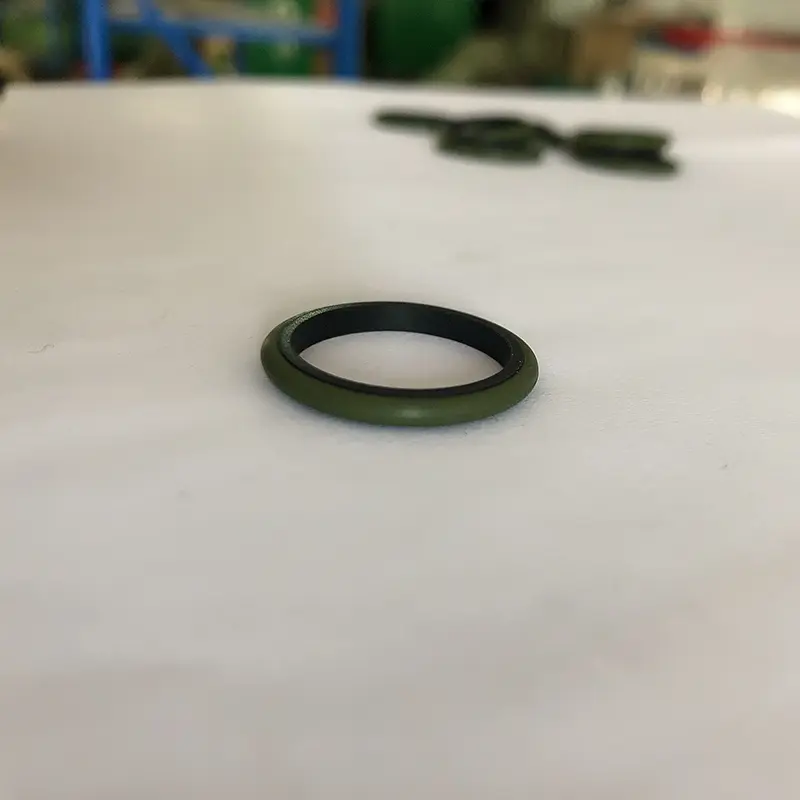

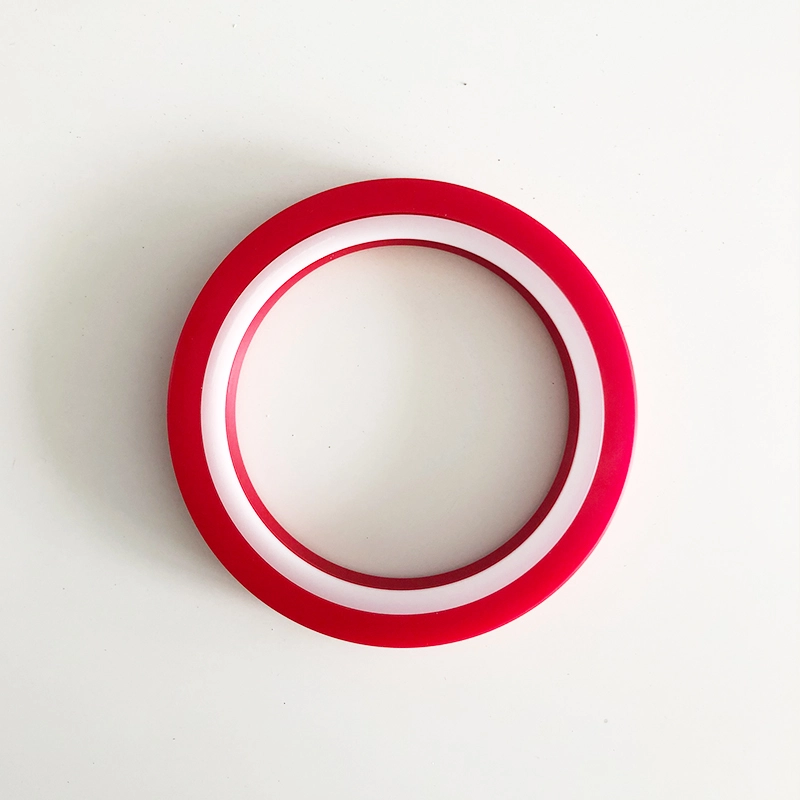

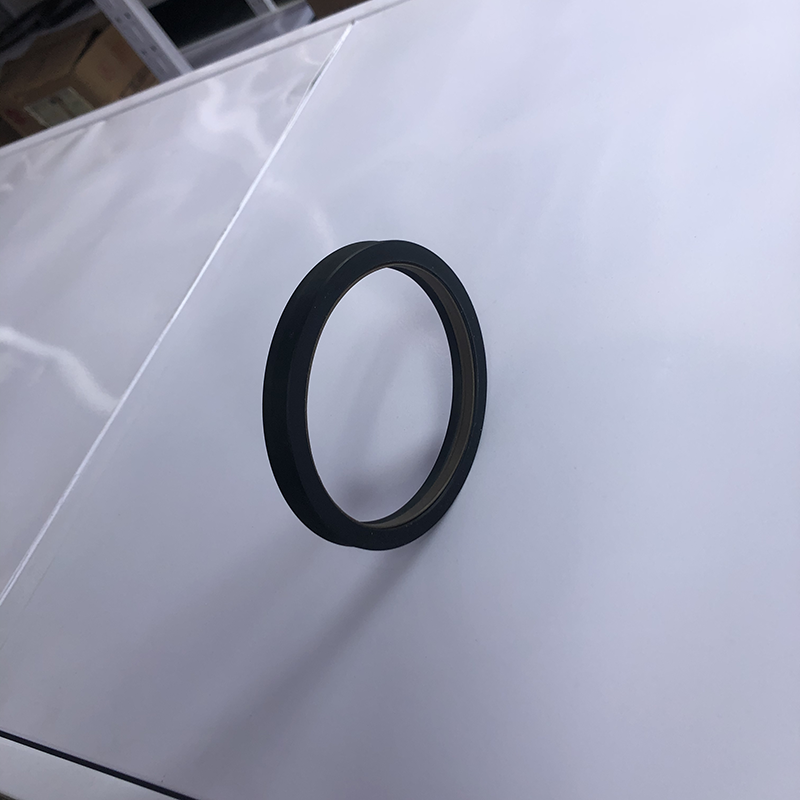

RC11 est composé d'un anneau d'étanchéité étanche PTFE rempli et d'un anneau en caoutchouc en forme de O, adapté à la scellage de pression à sens unique alternatif hydraulique.

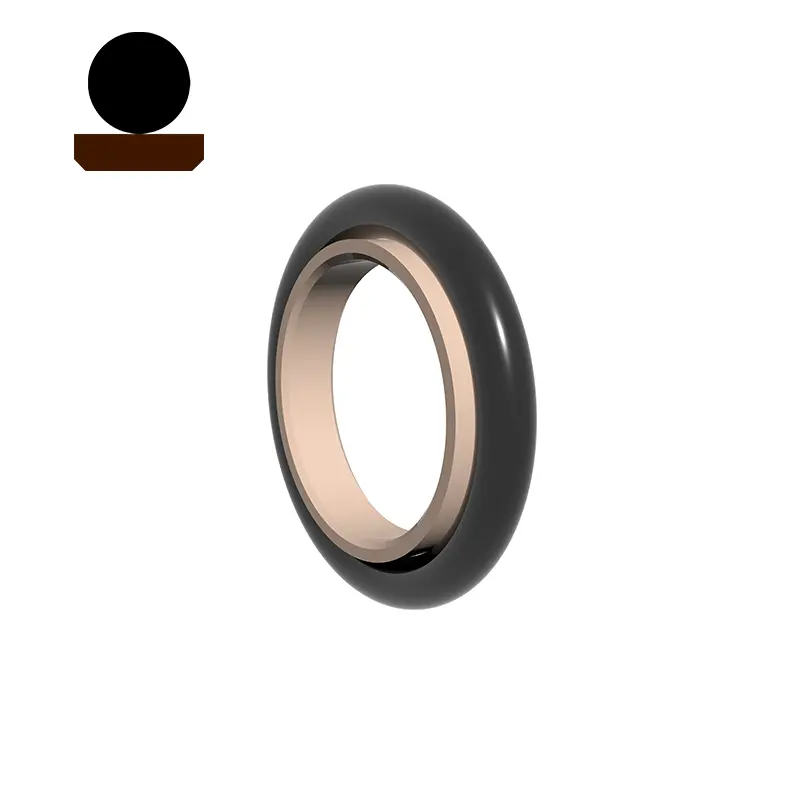

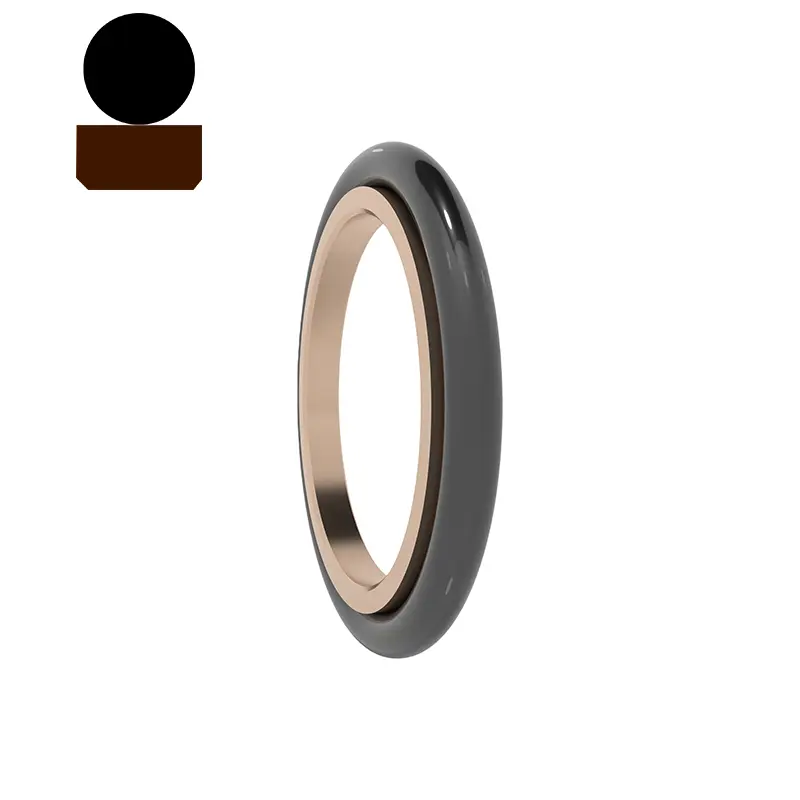

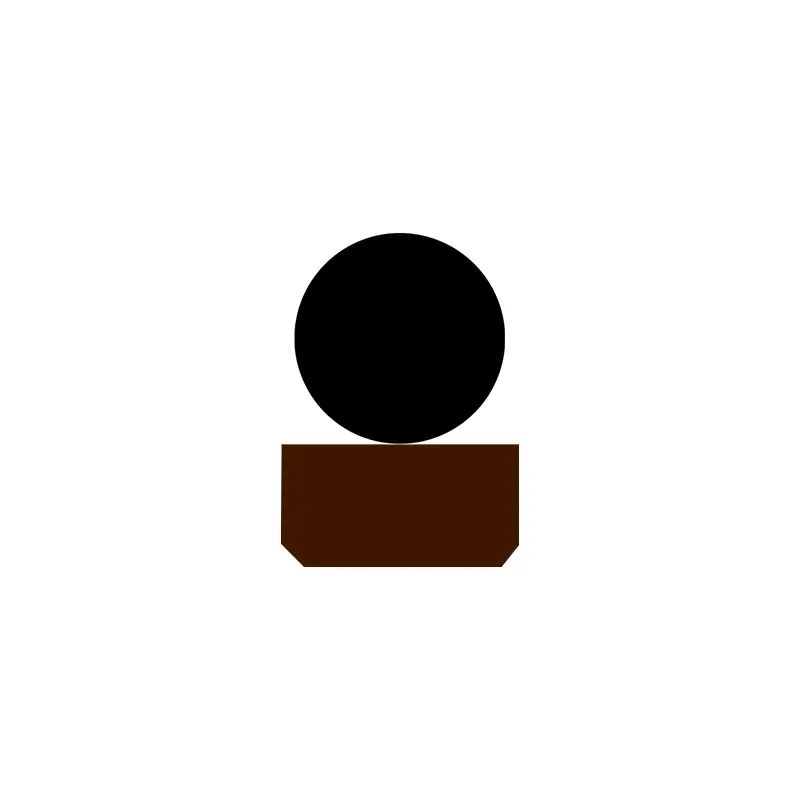

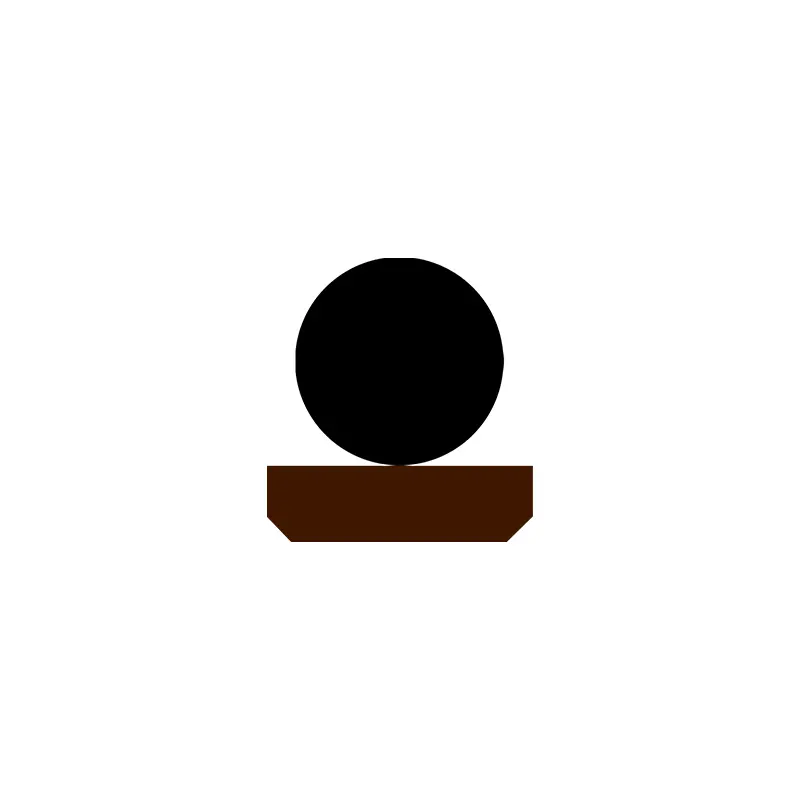

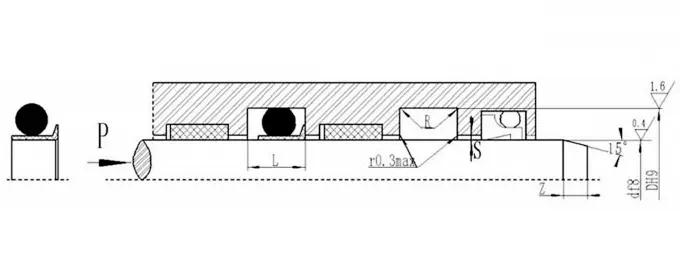

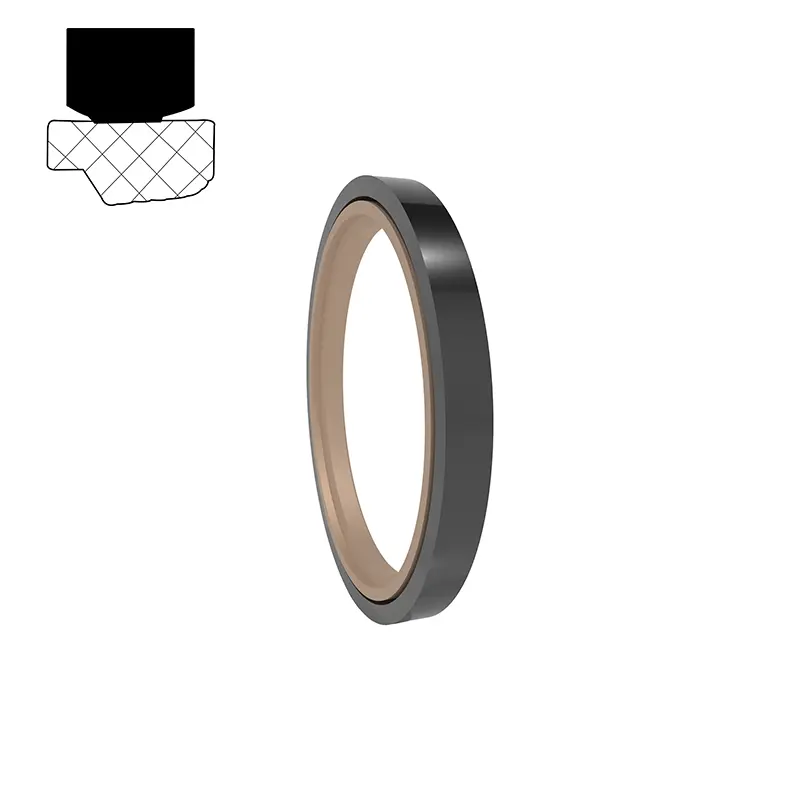

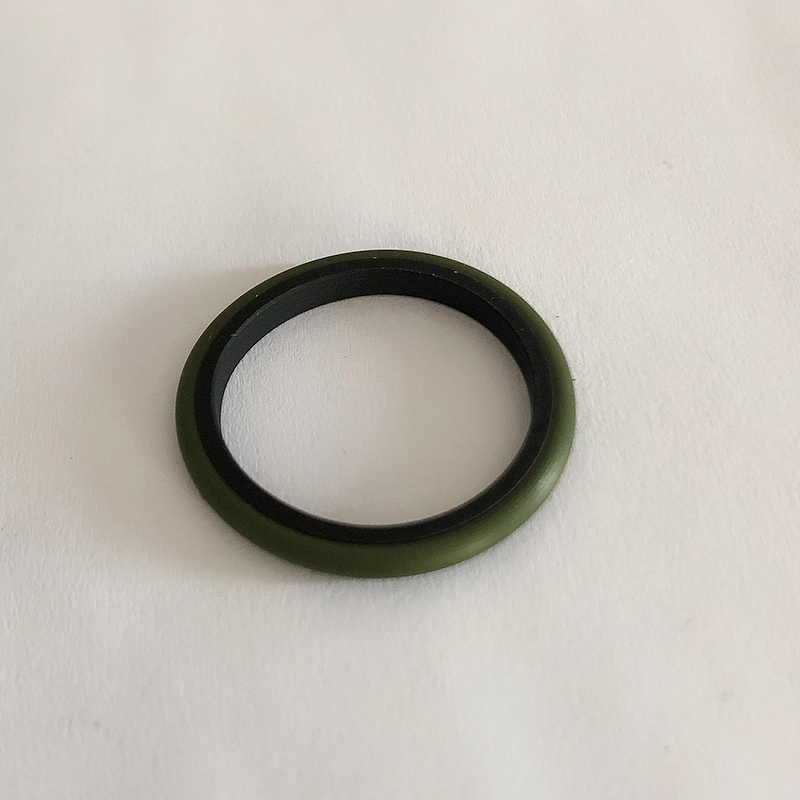

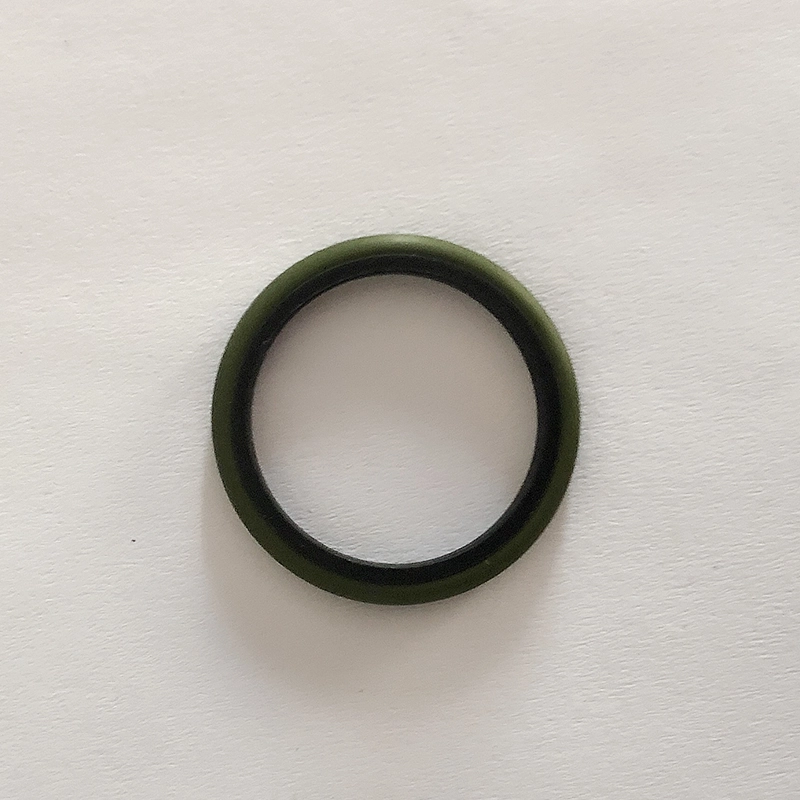

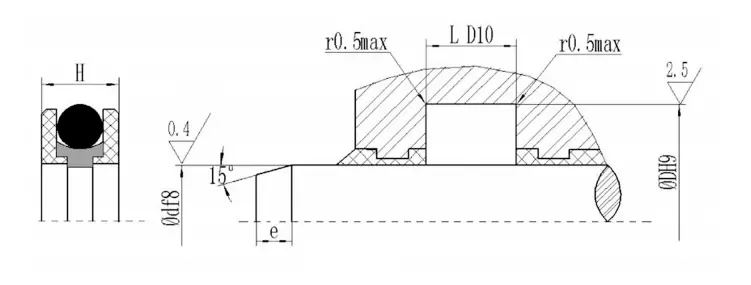

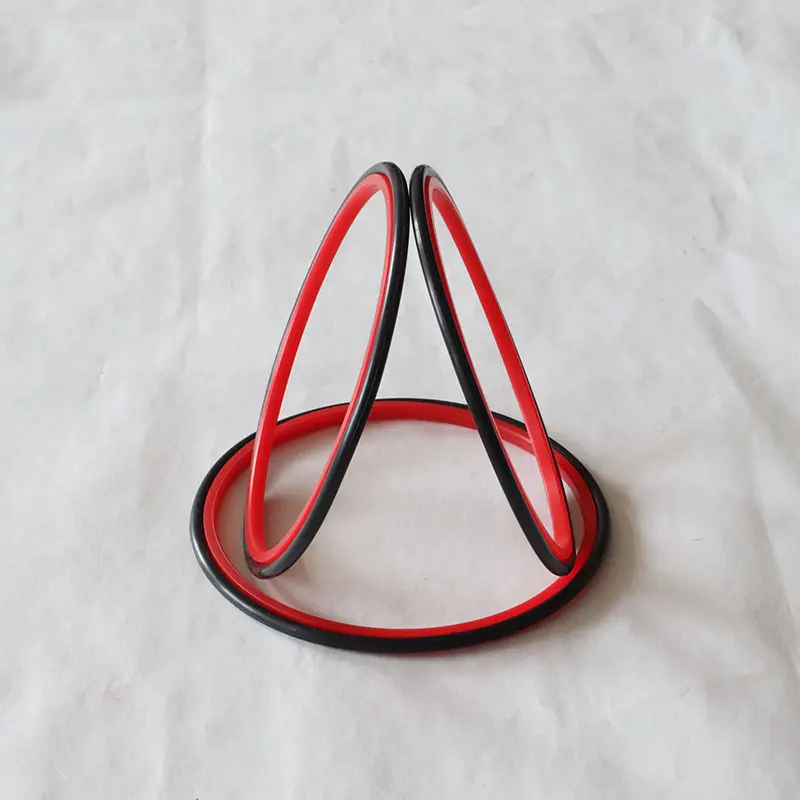

RC11-B est composé d'un anneau d'étanchéité rectangulaire PTFE rempli et d'un anneau en caoutchouc en forme de O, adapté au mouvement de la pression bilatéral alternatif hydraulique. Le joint torique fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Il est généralement utilisé en conjonction avec un anneau de guidage. Les rainures divisées (ouvertes) doivent être utilisées pour les diamètres de tige inférieurs à 30 mm. Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

2. Stabilité à très haute pression sous pression et conditions difficiles;

3. Une durée de vie élevée peut être utilisée pour les joints de lubrification sans huile;

4. Peut être utilisé pour sceller des milieux à faible viscosité tels que l'eau;

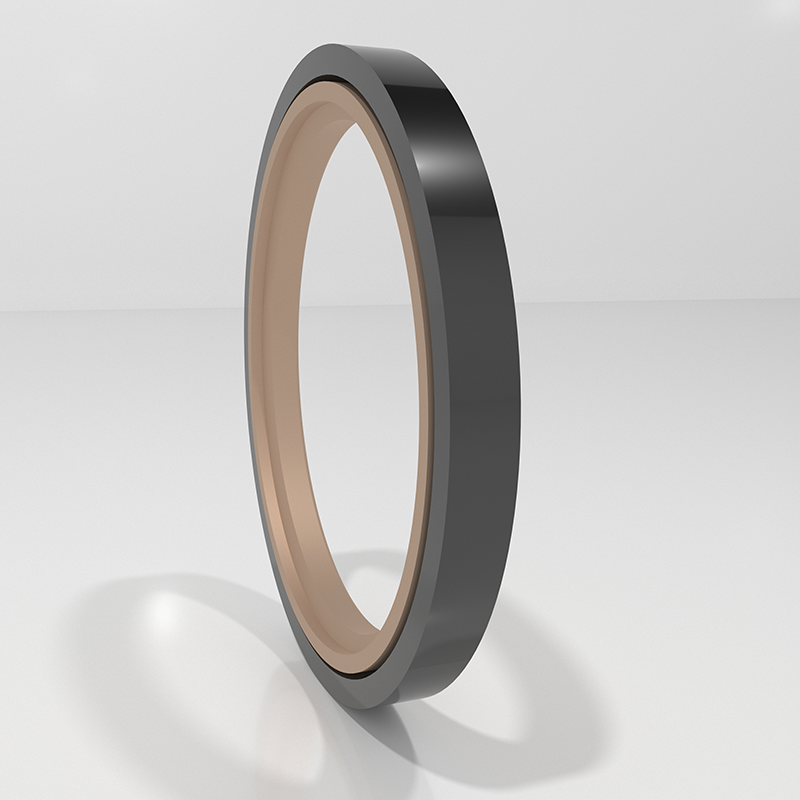

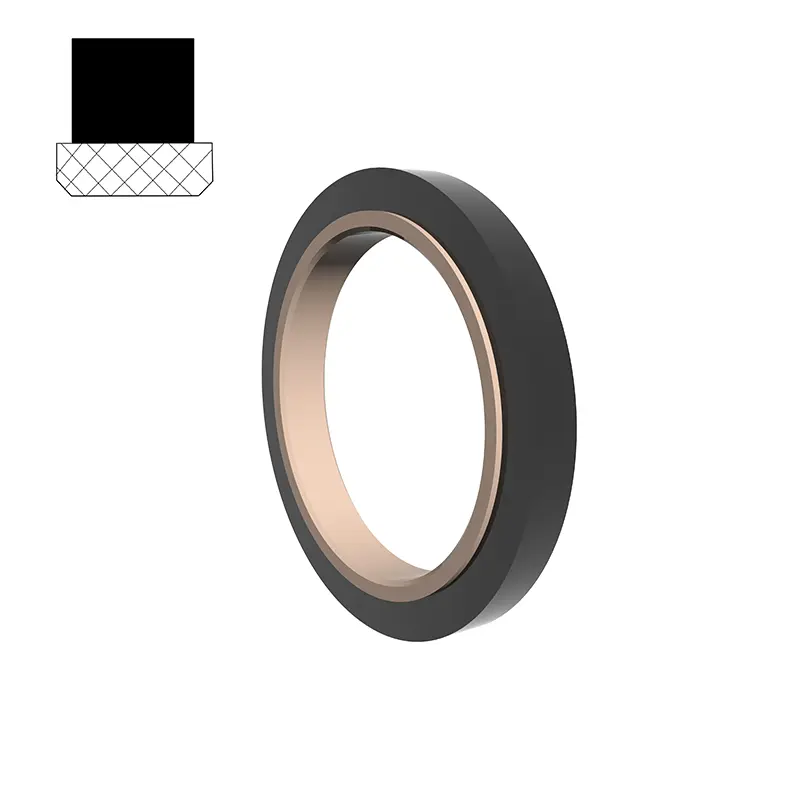

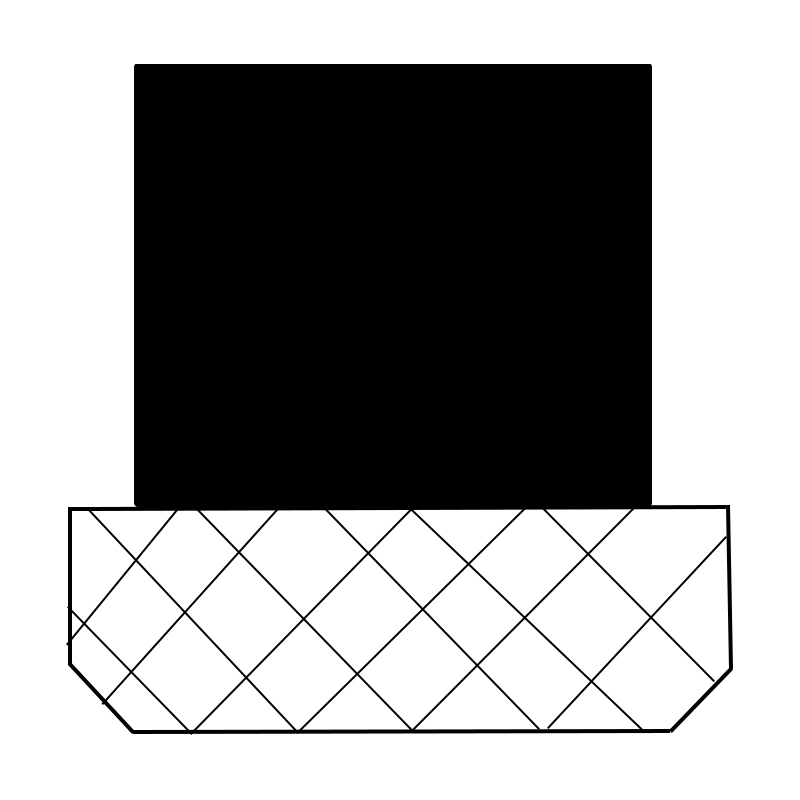

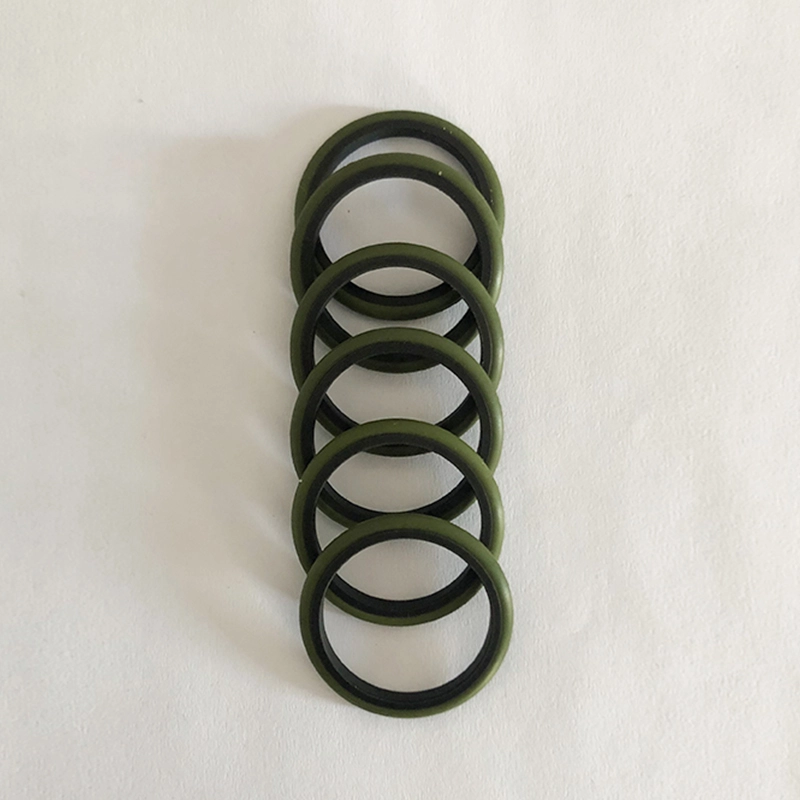

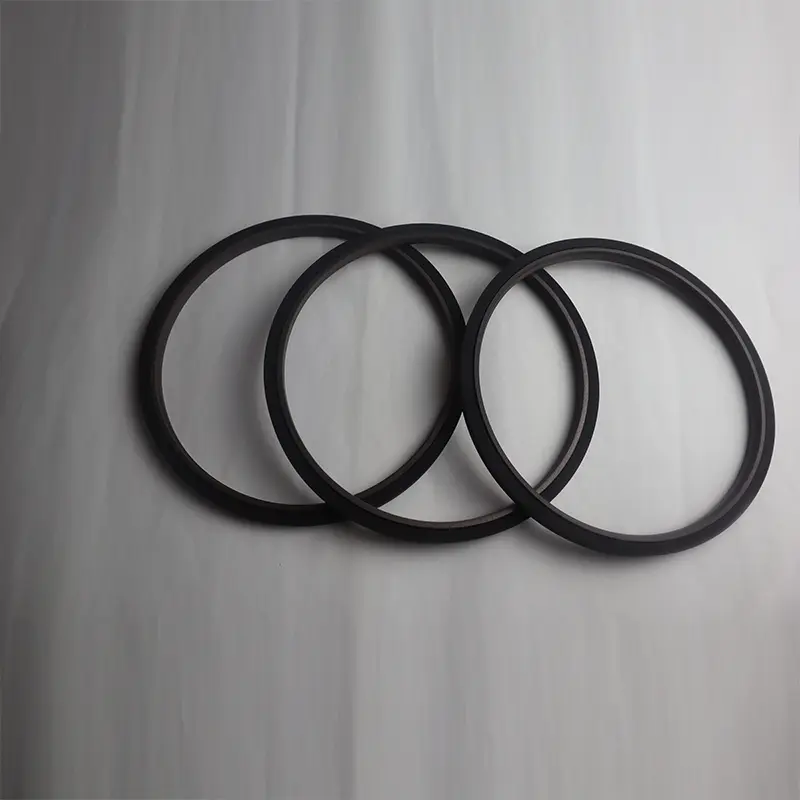

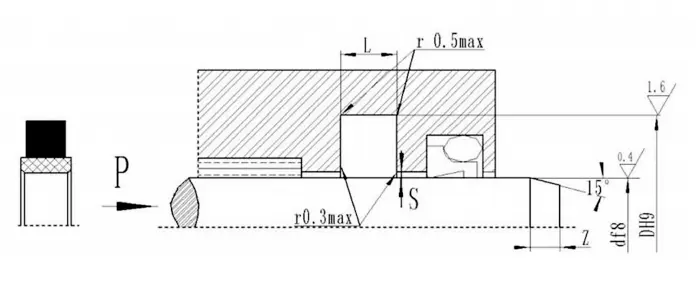

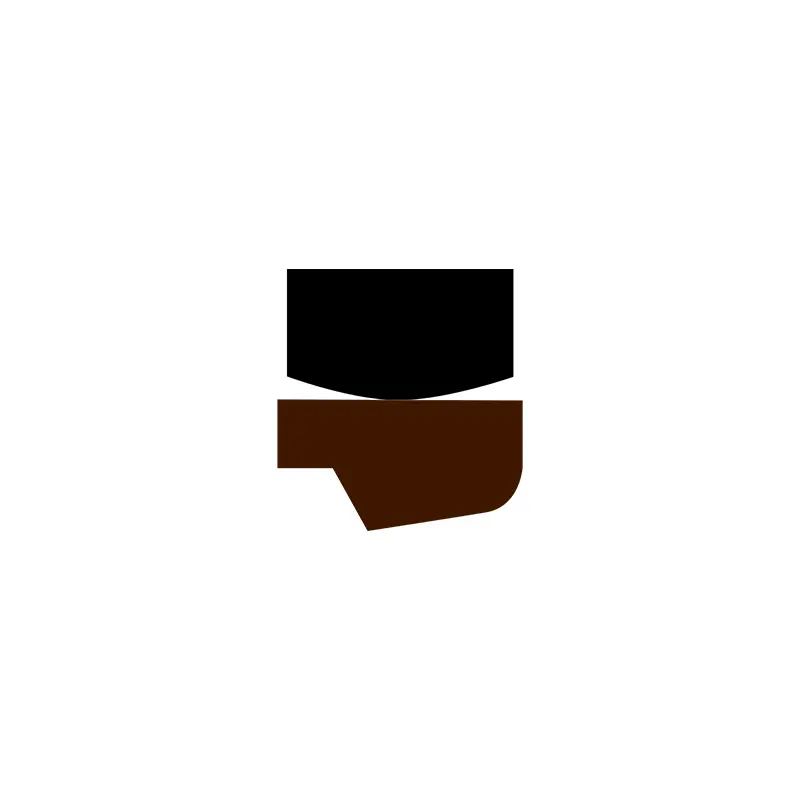

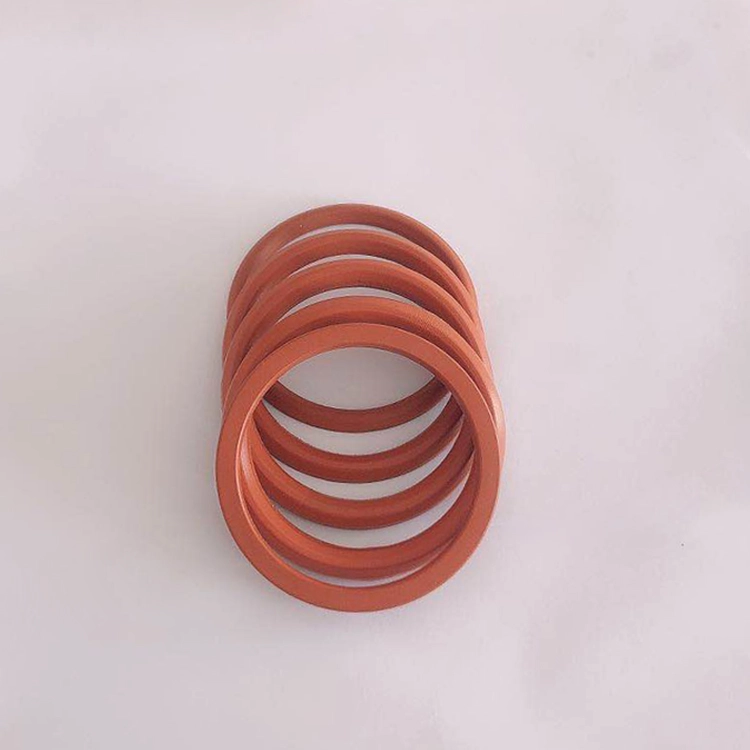

RC12 est composé d'un anneau d'étanchéité étanche PTFE rempli et d'un anneau en caoutchouc rectangulaire, adapté à la scellage de pression à sens unique alternatif hydraulique. L'anneau rectangulaire fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Il est généralement utilisé en conjonction avec un anneau de guidage. Les rainures divisées (ouvertes) doivent être utilisées pour les diamètres de tige inférieurs à 30 mm. Il est principalement utilisé dans les équipements hydrauliques lourds.

Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

2. Stabilité à très haute pression sous pression et conditions difficiles;

3. Une durée de vie élevée peut être utilisée pour les joints de lubrification sans huile;

4. Peut être utilisé pour sceller des milieux à faible viscosité tels que l'eau;

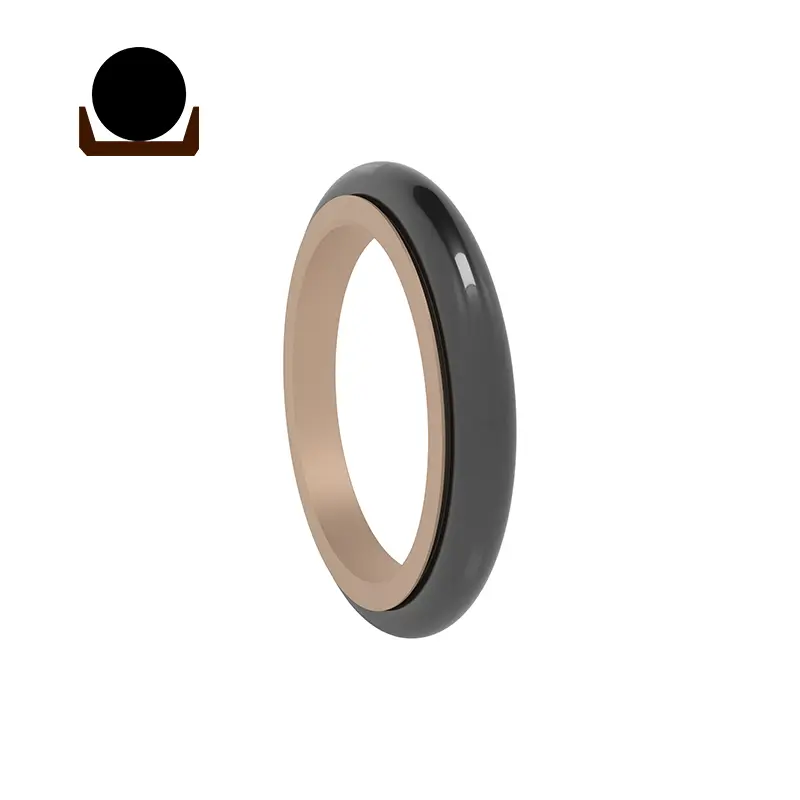

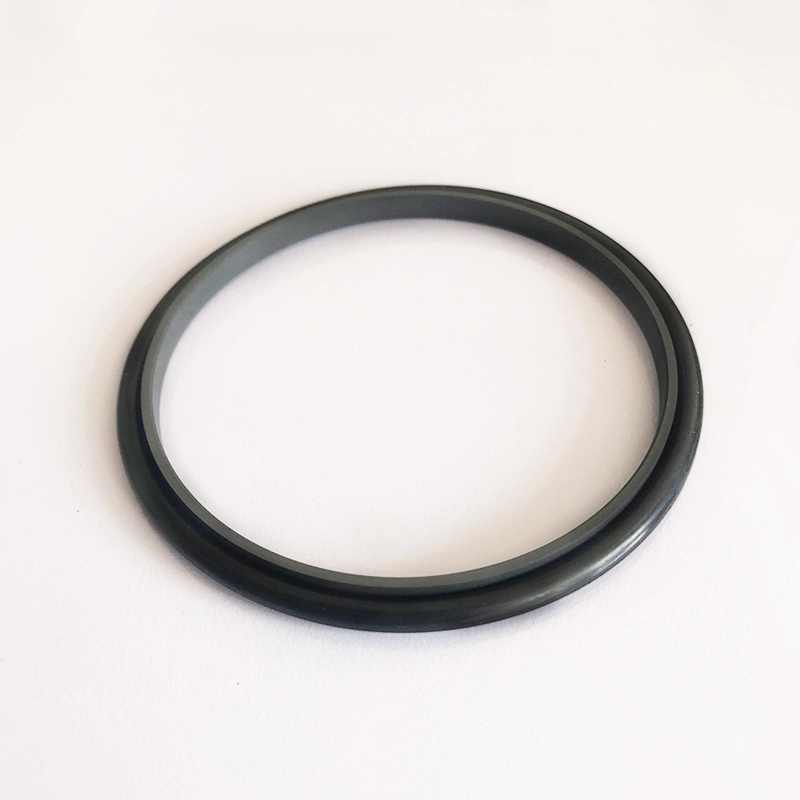

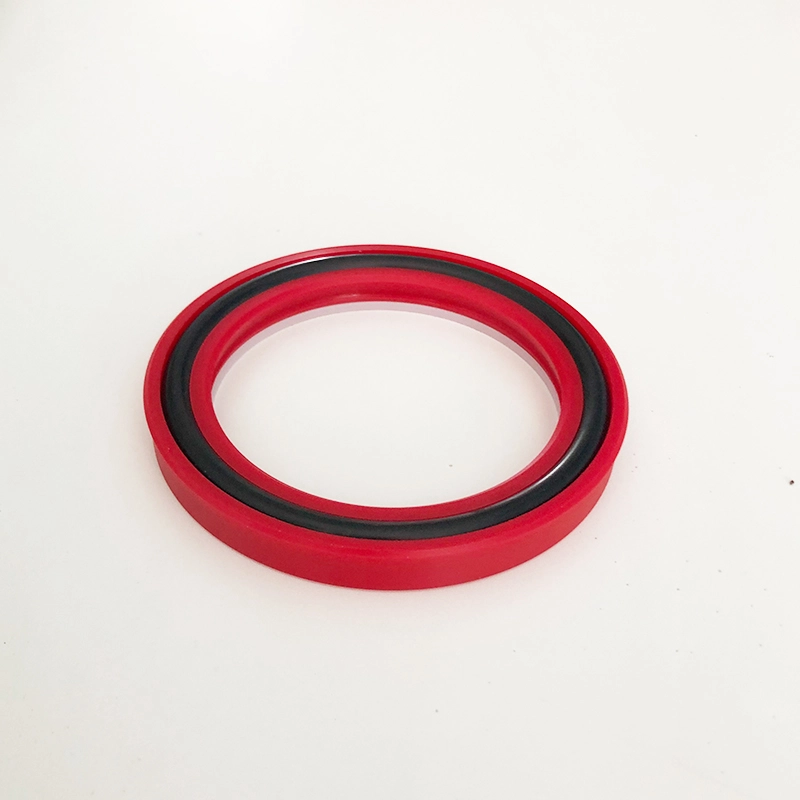

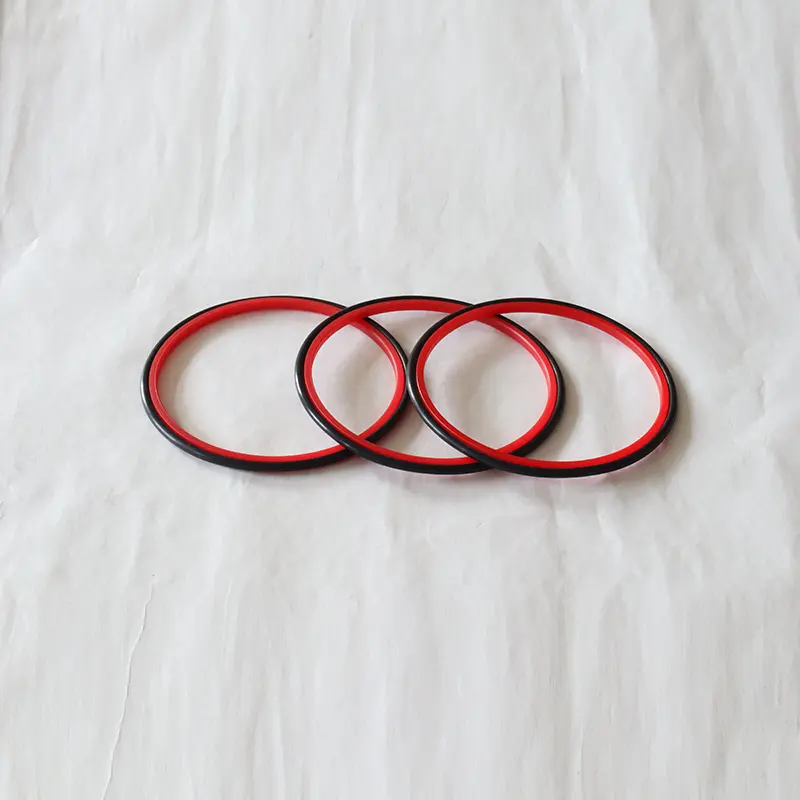

SPNC / RC13 est composé d'un anneau d'étanchéité en forme de capuchon PTFE et d'un anneau en caoutchouc en forme de O, qui convient à la scellage de la pression bidirectionnelle alternative hydraulique et pneumatique. L'anneau en forme de O fournit une force radiale et compense l'usure de l'anneau d'étanchéité. L'anneau d'étanchéité adopte une conception de lèvres mince, qui a une bonne capacité de compensation de suivi, de sorte que les performances d'étanchéité sont bonnes et peuvent être installées dans la rainure de la bague GB12350. Les rainures divisées (ouvertes) doivent être utilisées pour les diamètres de tige inférieurs à 30 mm. Caractéristiques:

1. Il peut être utilisé à la fois pour l'hydraulique et le pneumatique, et peut être utilisé pour le scellement de la pression bidirectionnelle;

2. Faible frottement, petite résistance de démarrage, mouvement lisse, frottement dynamique et statique égal, et pas de rampe;

3. Longue durée, peut être utilisée pour les joints de lubrification sans huile;

4. Petit espace structurel, installation et entretien facile;

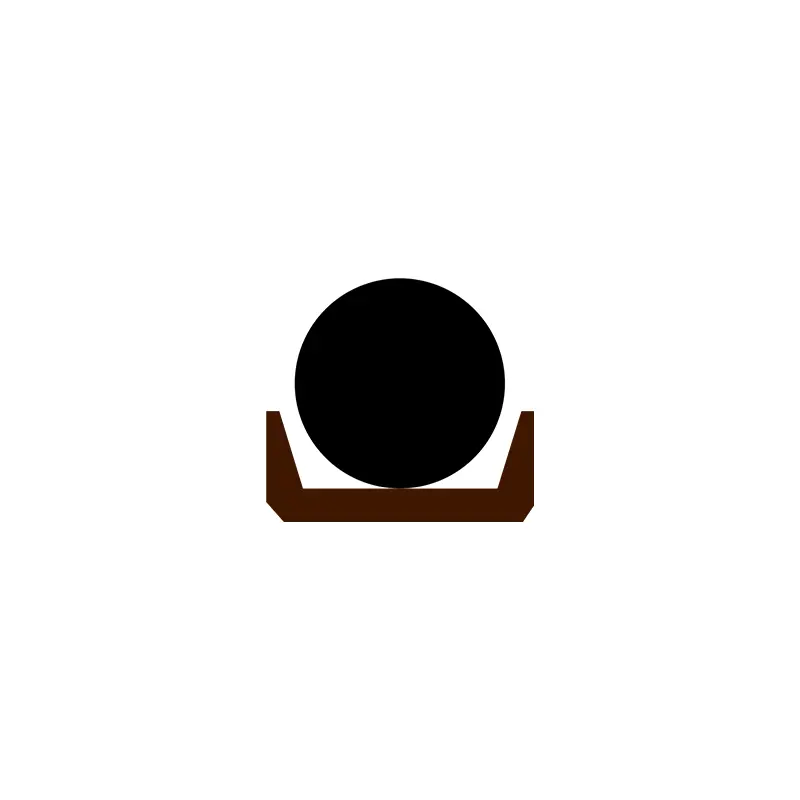

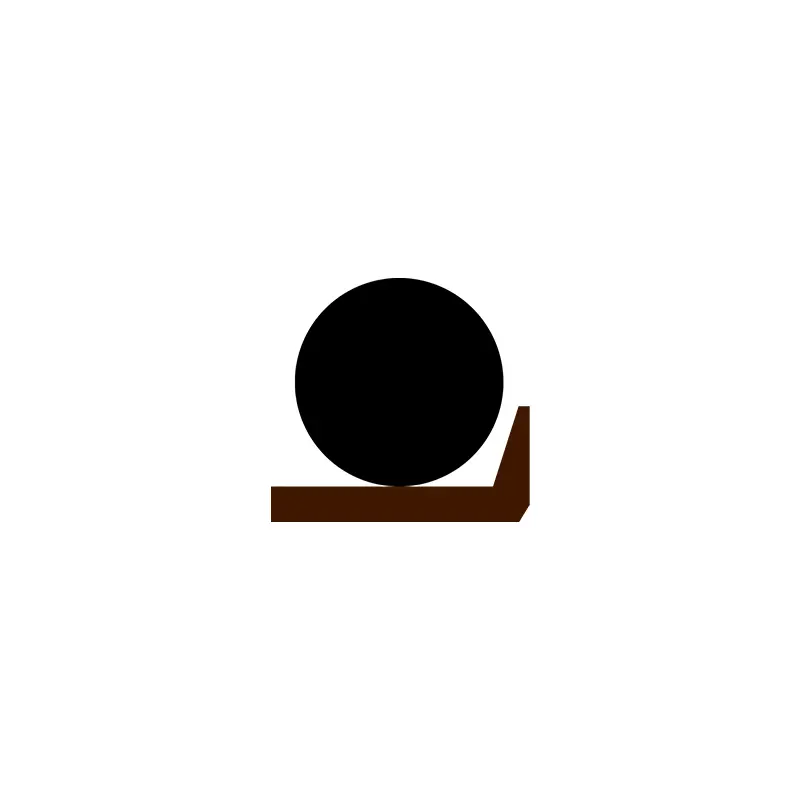

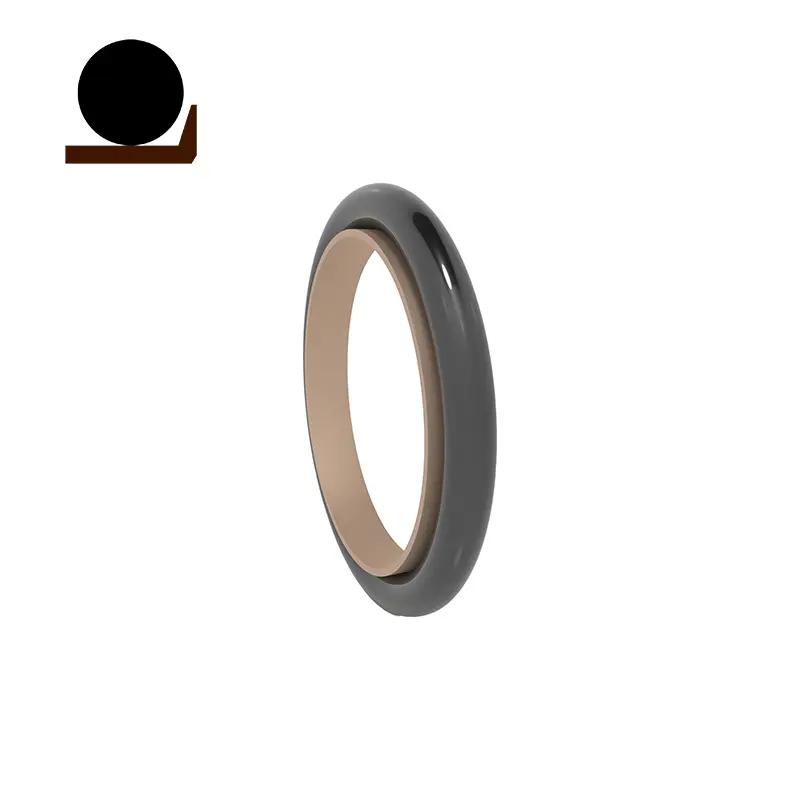

RC14 est composé d'un anneau d'étanchéité triangulaire PTFE et d'un anneau en caoutchouc en forme de O, qui convient à la scellage de pression à sens unique hydraulique et pneumatique. Le joint torique fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Étant donné que l'anneau d'étanchéité adopte une conception de lèvres mince, la capacité de compensation de suivi est meilleure, donc les performances d'étanchéité sont bonnes. La rainure divisée (ouverte) doit être utilisée pour les diamètres de tige inférieure à 30 mm. Caractéristiques:

1. Il peut être utilisé pour l'hydraulique et le pneumatique;

2 Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

3. Longue durée, peut être utilisée pour les joints de lubrification sans huile;

4. Petit espace structurel, installation et entretien facile;

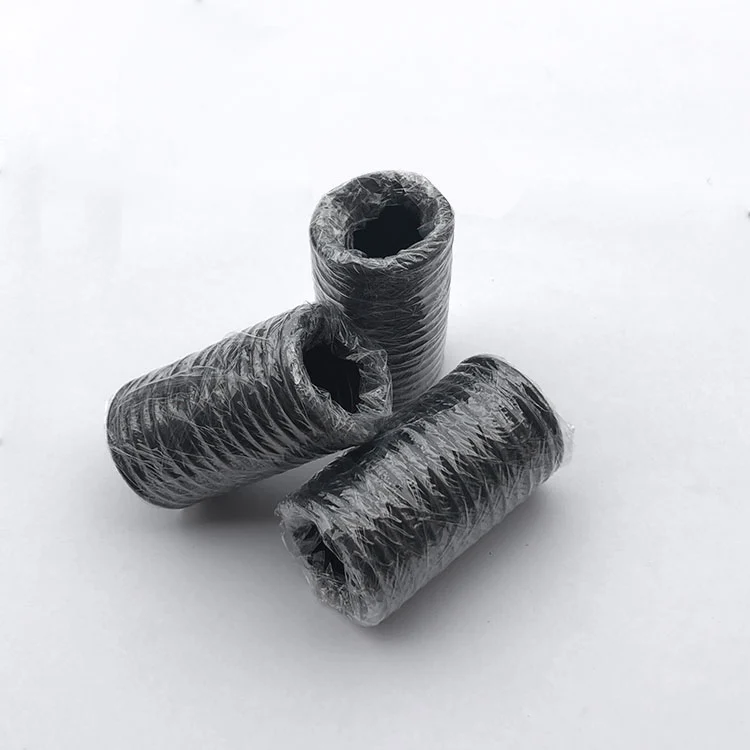

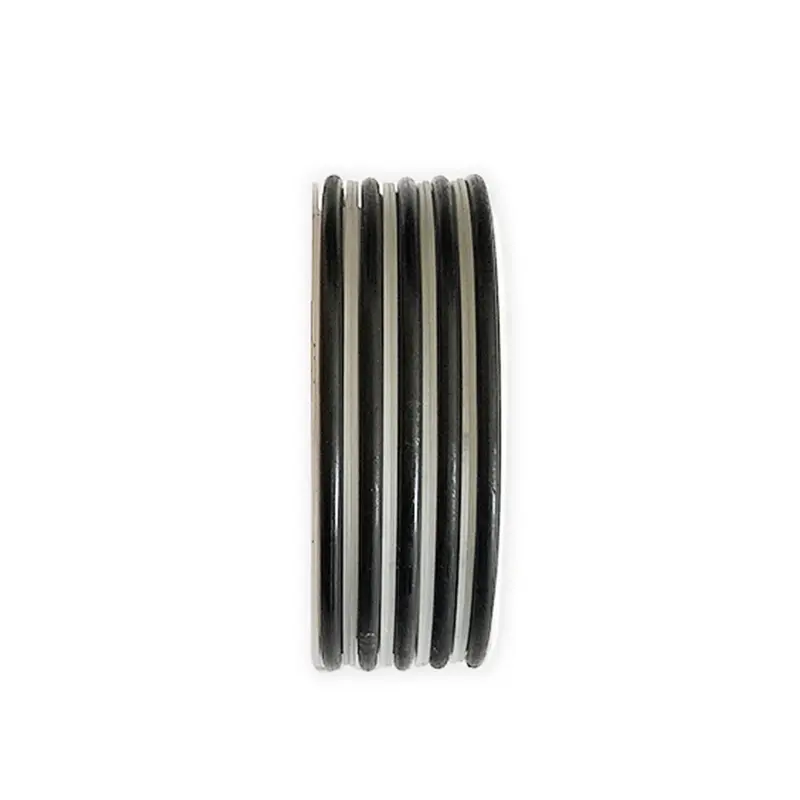

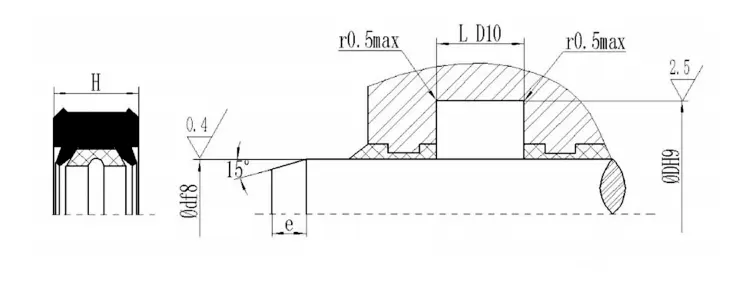

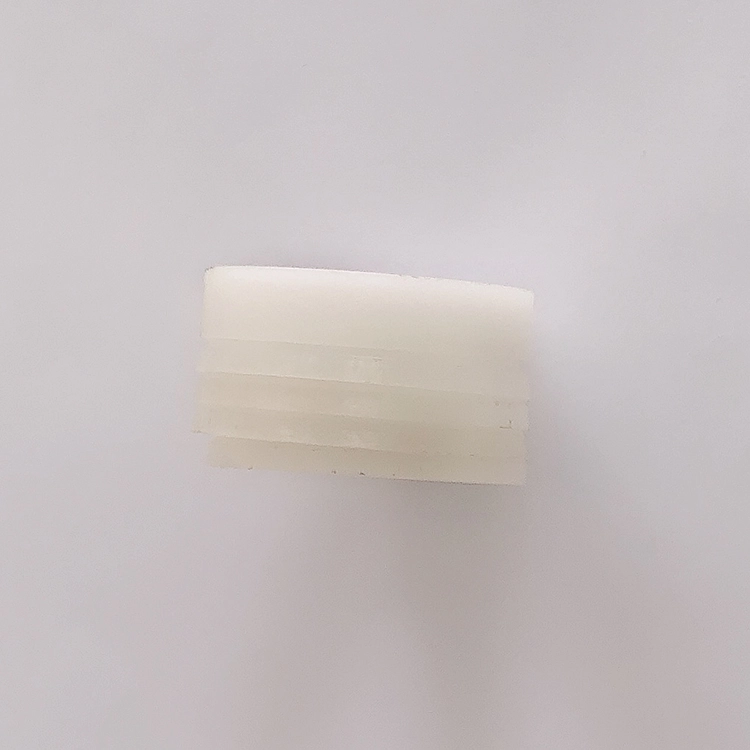

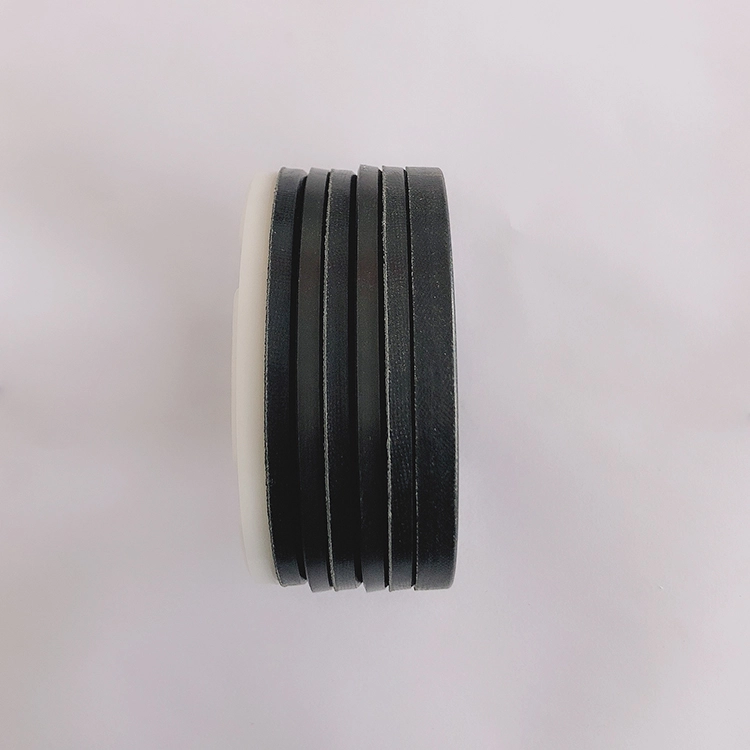

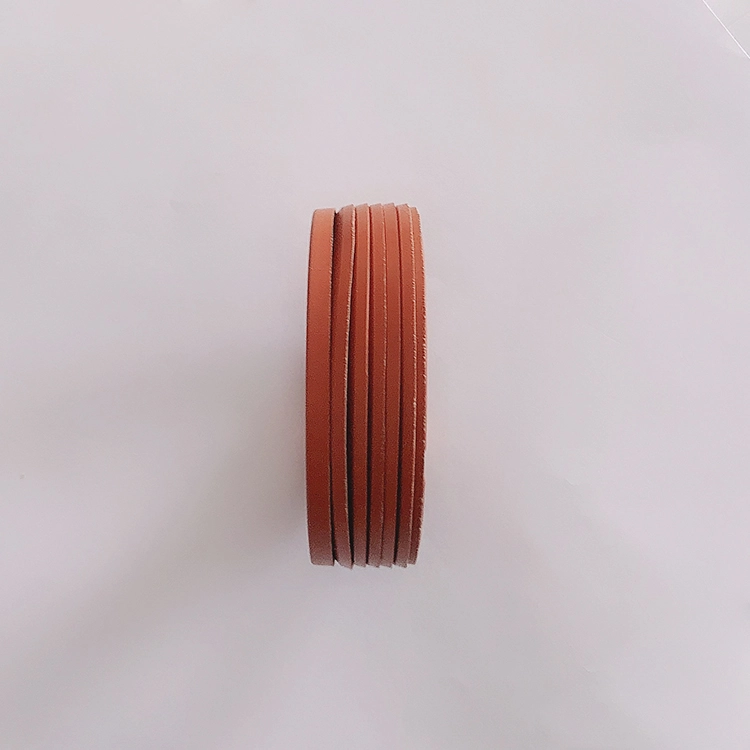

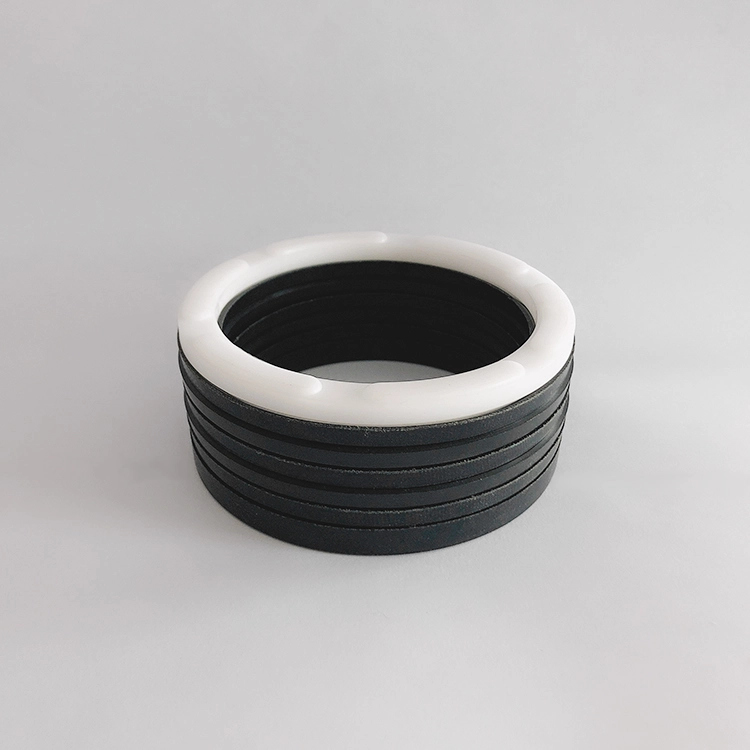

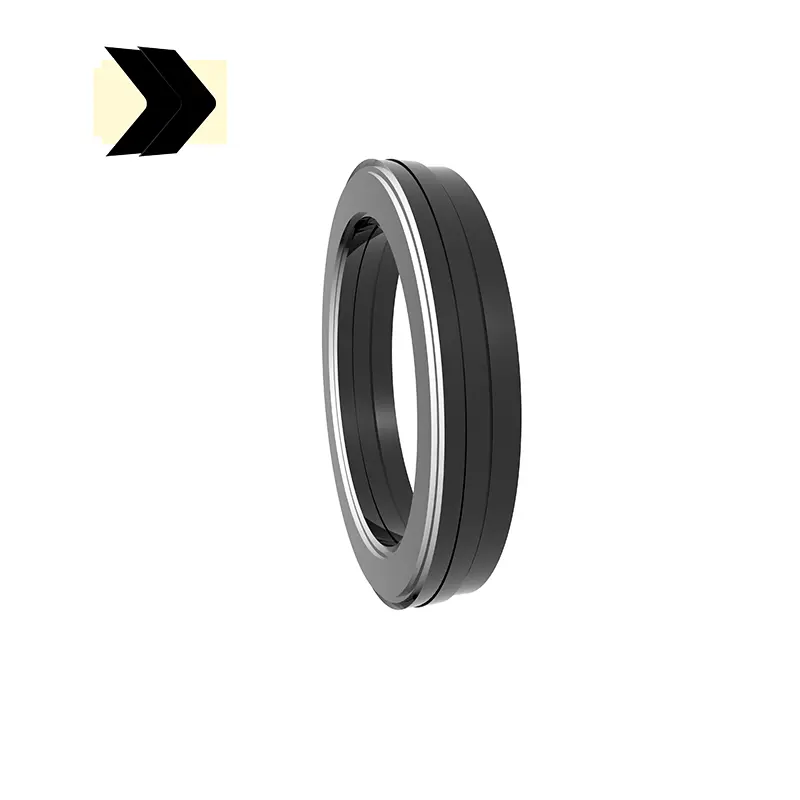

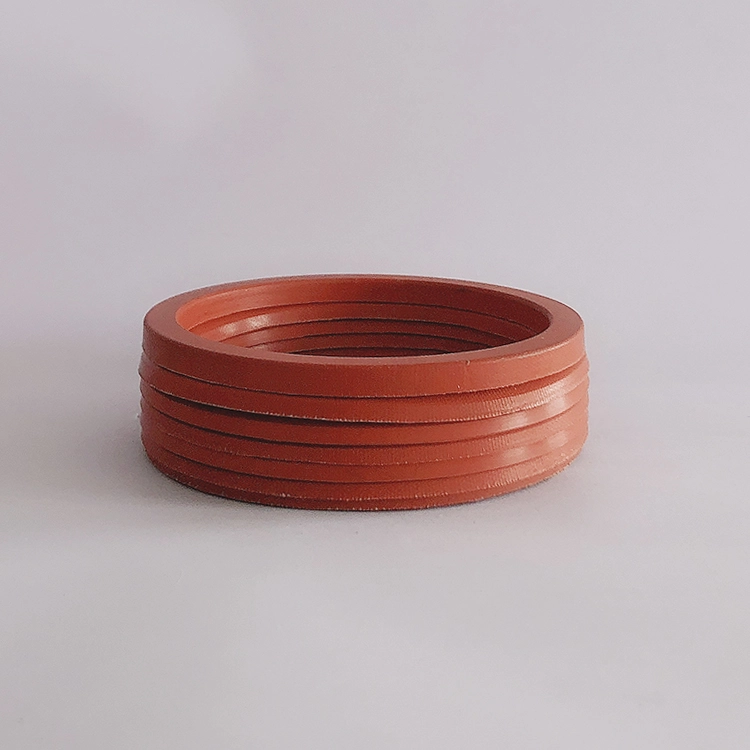

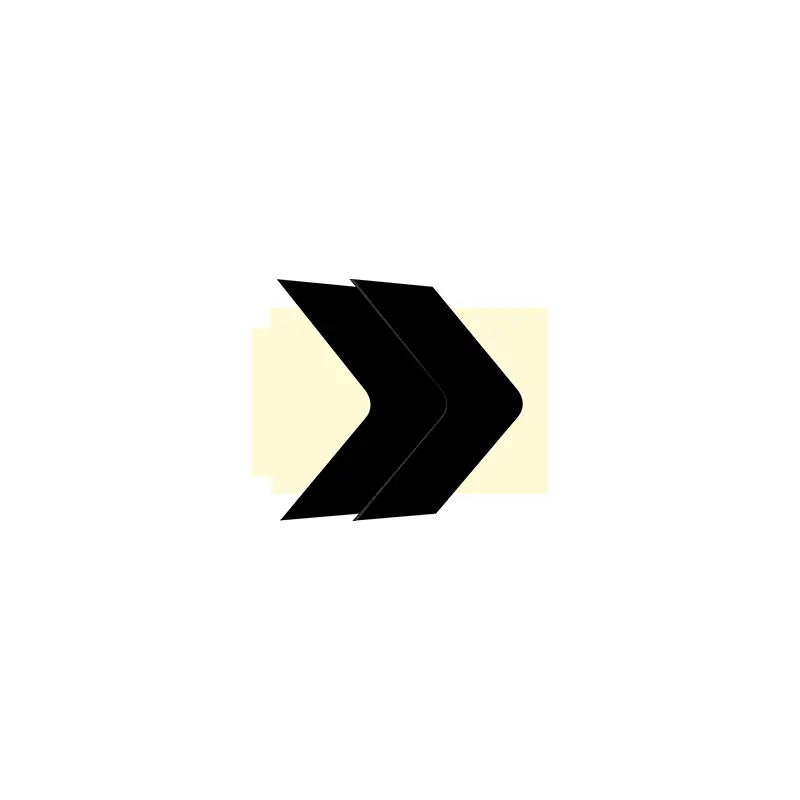

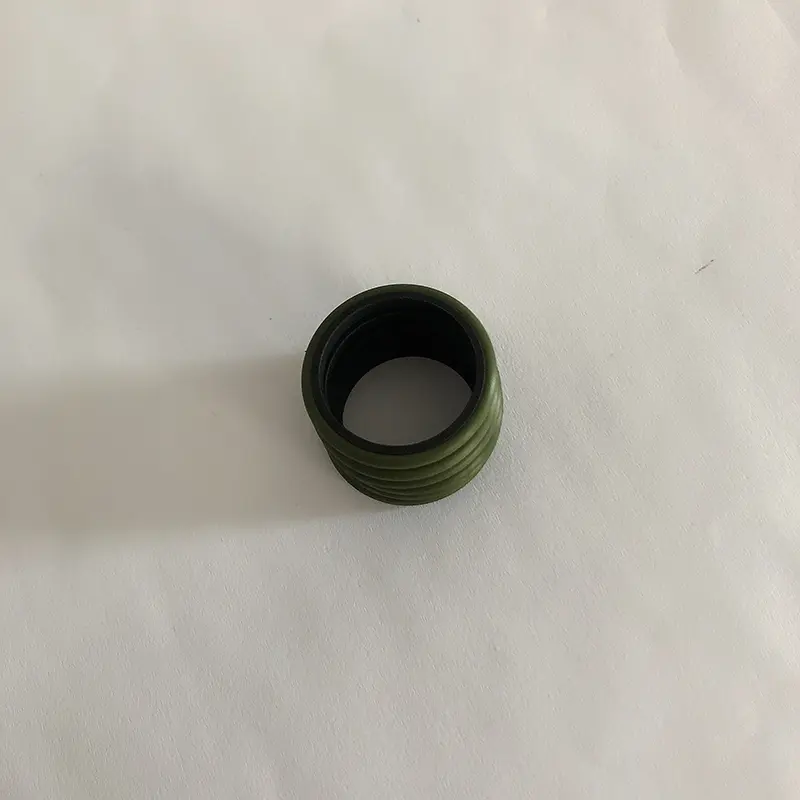

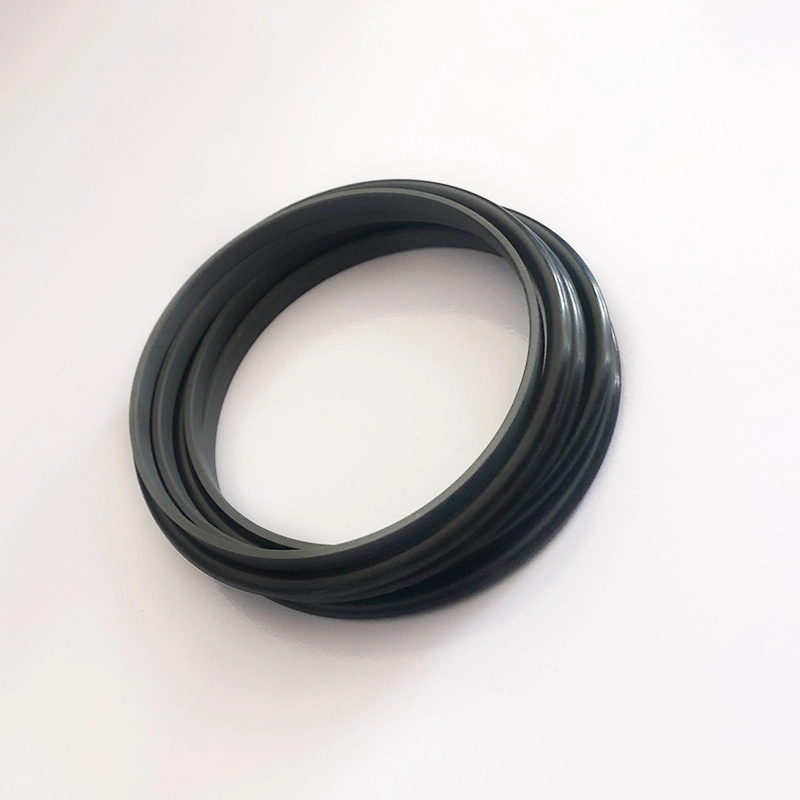

Le RC15 est composé d'un ensemble (plus de 3) d'anneaux d'étanchéité en V, d'un anneau de pression et d'un anneau de support, et convient à la scellage de la pression à sensation à sens unique alternative hydraulique. La graisse compatible avec le matériau d'étanchéité doit être appliquée lors de l'installation. Il ne peut pas être installé dans une rainure intégrale (fermée). Caractéristiques:

1. Une variété de matériaux sont disponibles, qui peuvent être ajustés de manière optimale à diverses fins;

2. Il peut être utilisé dans des conditions de travail difficiles et convient à presque tous les médias et les conditions difficiles;

3. Il a une longue durée de vie et peut être utilisé pour les joints lubrifiés sans huile (sélection raisonnable de matériaux);

4. L'étanchéité et le frottement peuvent être ajustés en ajustant le joint et la taille axiale peut être ajustée en ajoutant ou en retirant l'anneau d'étanchéité en forme de V;

5. Il peut fonctionner efficacement même si la qualité de la surface d'étanchéité est mauvaise.

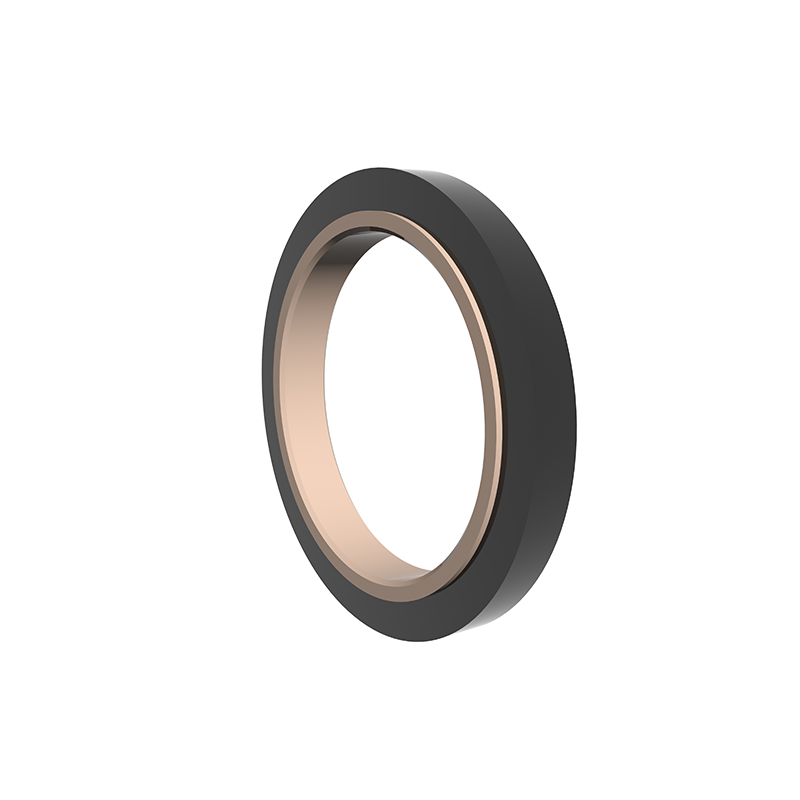

Le SPN est composé d'un anneau d'étanchéité rectangulaire PTFE rempli et d'un anneau en caoutchouc rectangulaire, adapté aux étanches à la pression bidirectionnelle alternative hydraulique et pneumatique. L'anneau rectangulaire fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Les rainures divisées (ouvertes) doivent être utilisées pour les diamètres de tige inférieurs à 30 mm.

Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

2. Les joints hydrauliques et pneumatiques à double usage peuvent être utilisés pour le scellement de la pression bidirectionnelle;

3. Une durée de vie élevée peut être utilisée pour les joints de lubrification sans huile;

4. Petit espace structurel, installation et entretien facile;

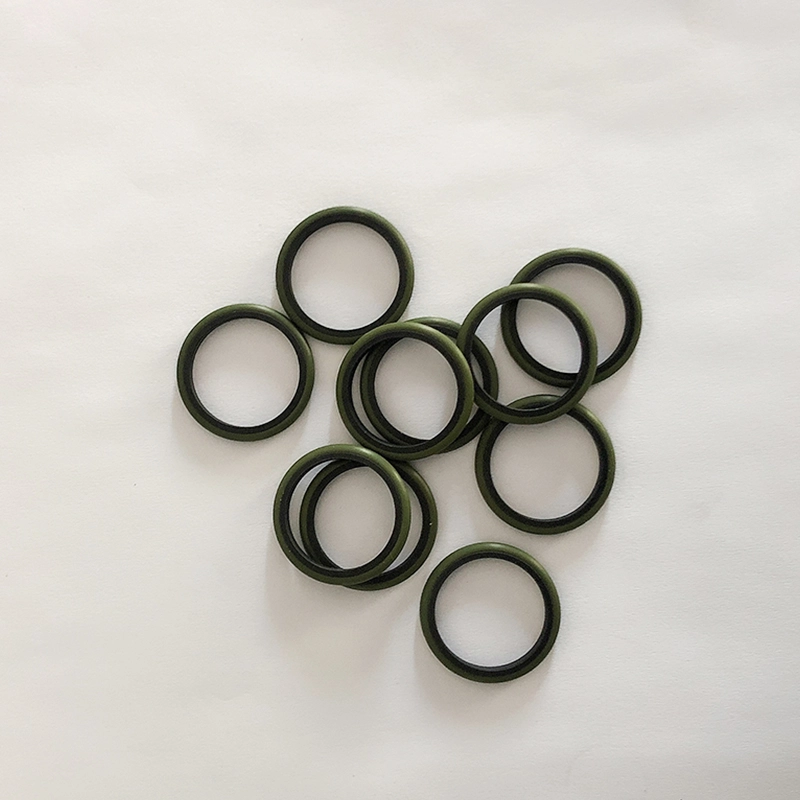

RC17 convient à la scellage de pression bidirectionnelle alternative hydraulique et pneumatique. Le joint torique fournit une force radiale et compense l'usure de l'anneau d'étanchéité. Les rainures divisées (ouvertes) doivent être utilisées pour les diamètres de tige inférieurs à 30 mm. Caractéristiques:

1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;

2. Les joints hydrauliques et pneumatiques à double usage peuvent être utilisés pour le scellement de la pression bidirectionnelle;

3. Longue durée, peut être utilisée pour les joints de lubrification sans huile;

4. Petit espace structurel, installation et entretien facile:

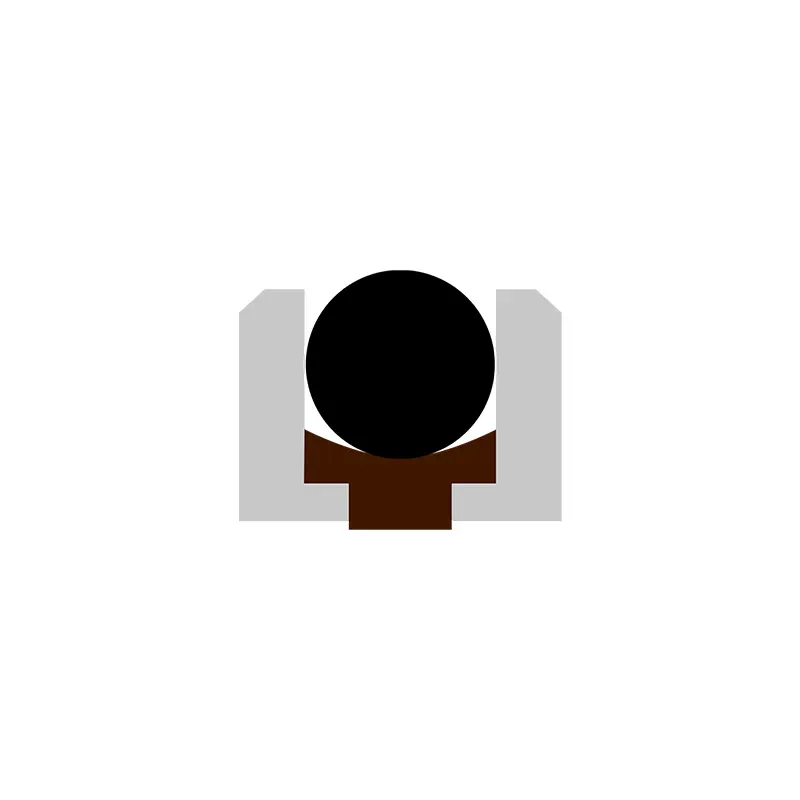

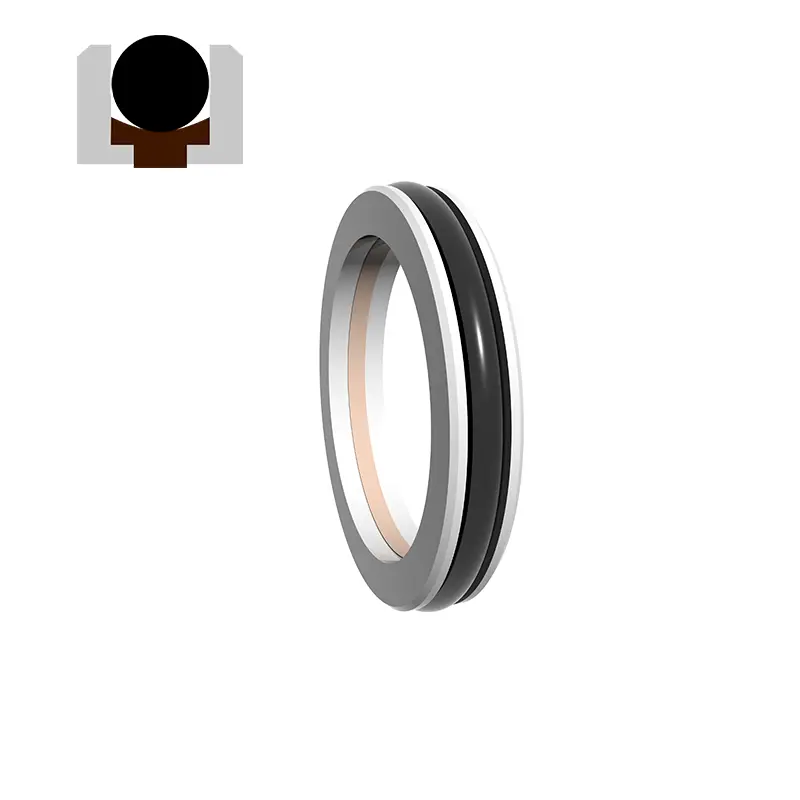

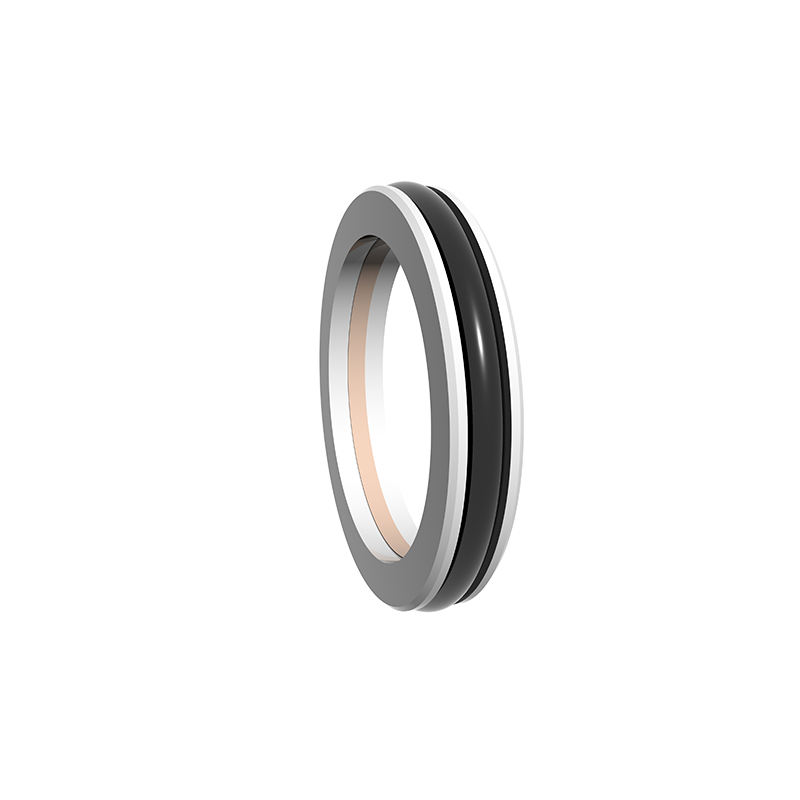

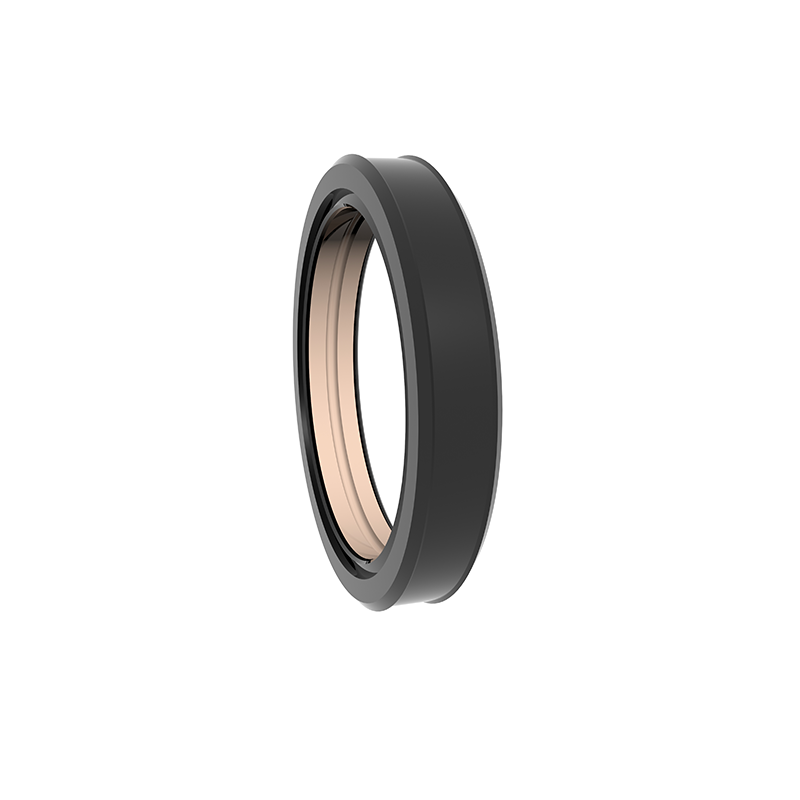

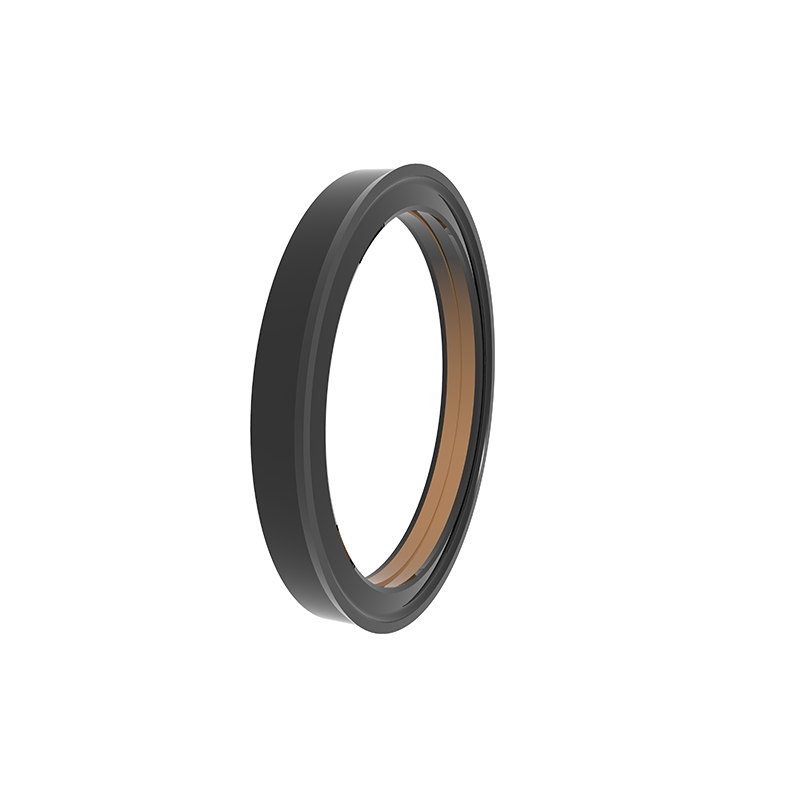

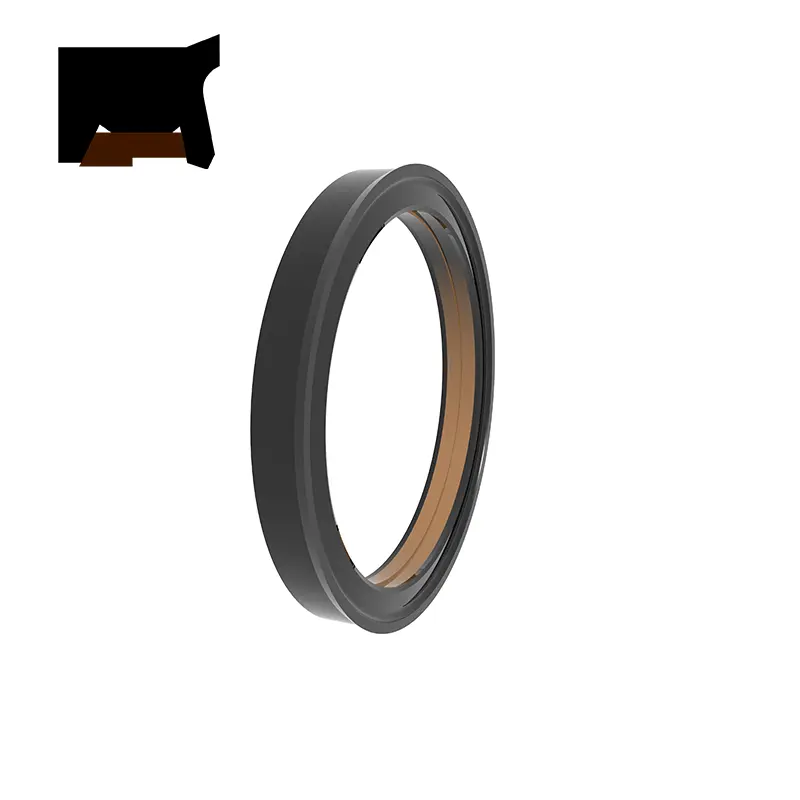

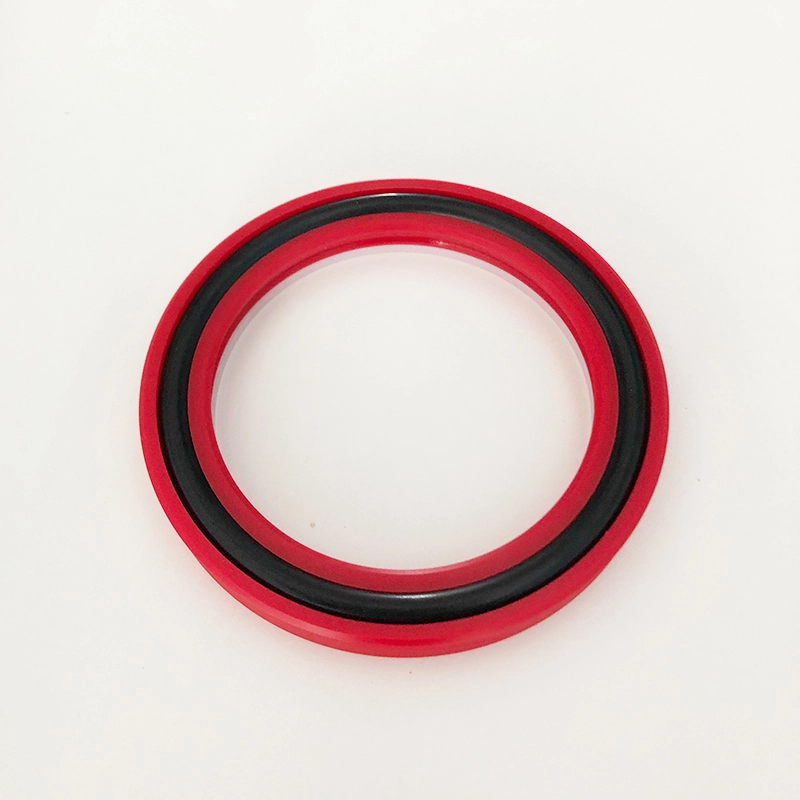

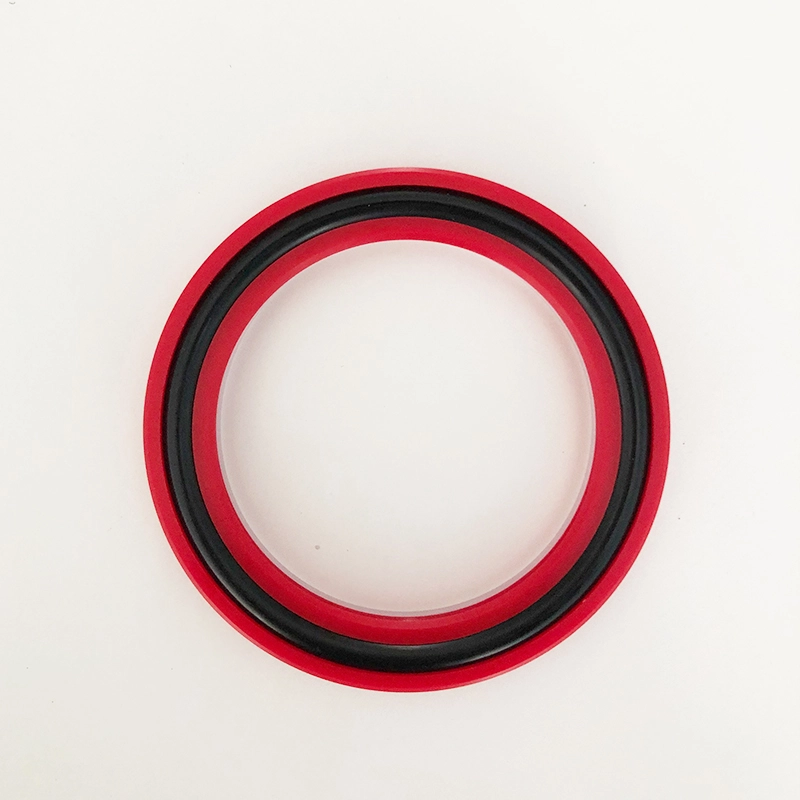

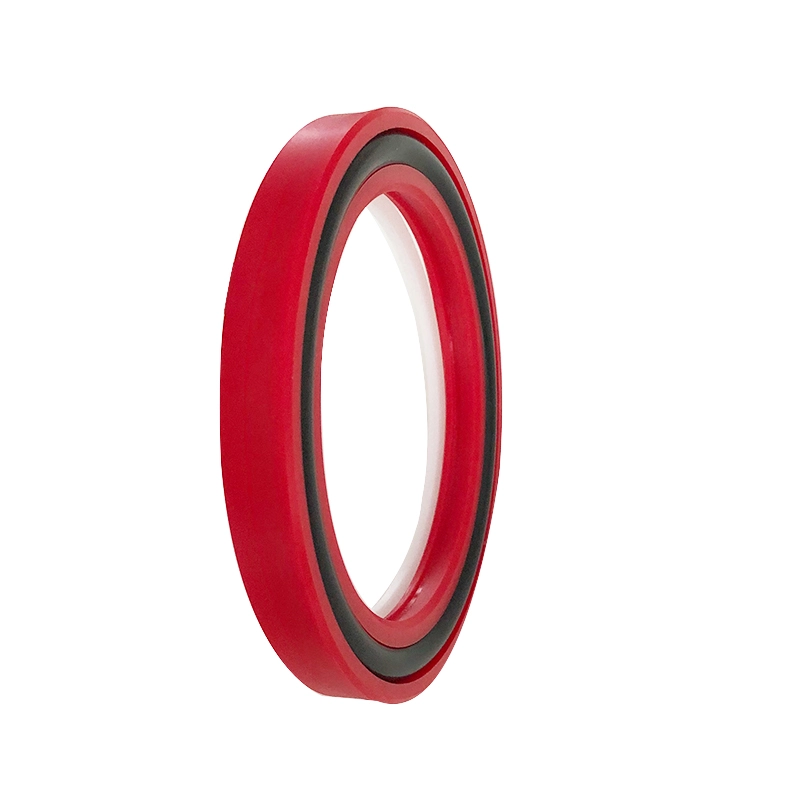

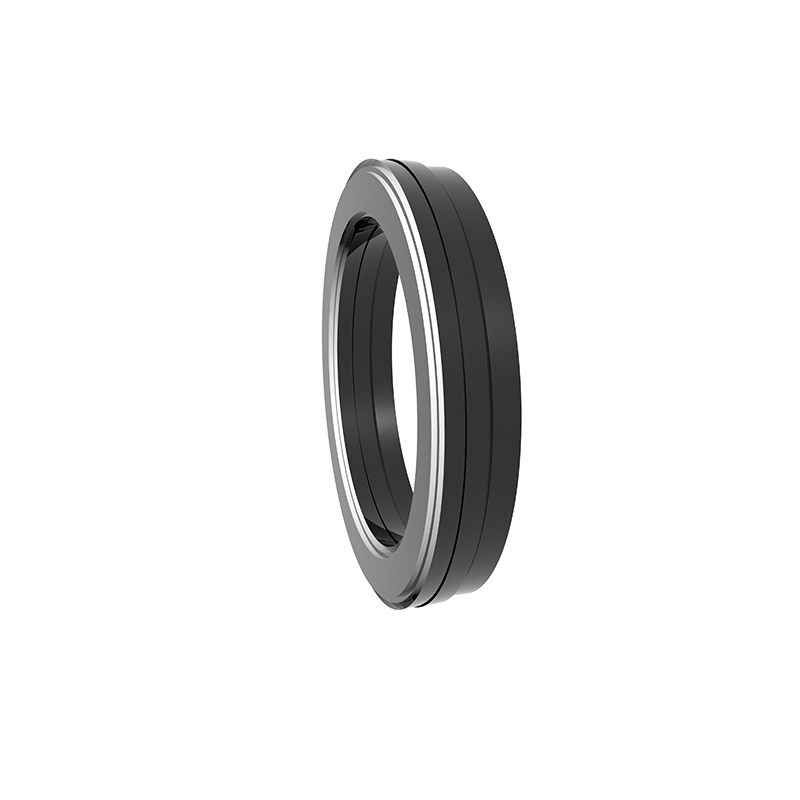

Le GTDI est composé d'un élastomère en caoutchouc (ou en polyuréthane) de forme spéciale et d'un anneau d'étanchéité PTFE modifié, et a les caractéristiques d'un bon scellement, d'une longue durée de vie, d'un élastomère à faible frottement, etc. est composé d'un anneau d'étanchéité rempli de PTFE, de deux anneaux de soutien en plastique en forme de L et d'un joint torique de force élastique, et a les caractéristiques d'une bonne étanchéité, d'une longue durée de vie, d'un frottement faible, pas de rampe, etc.

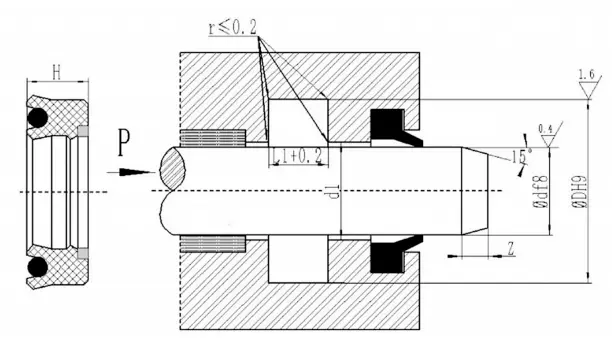

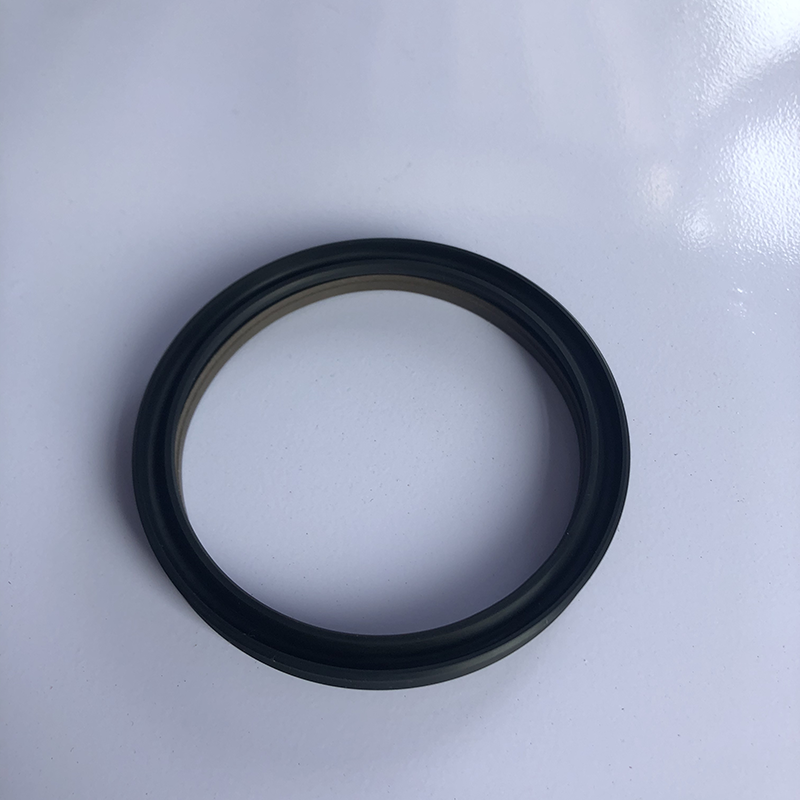

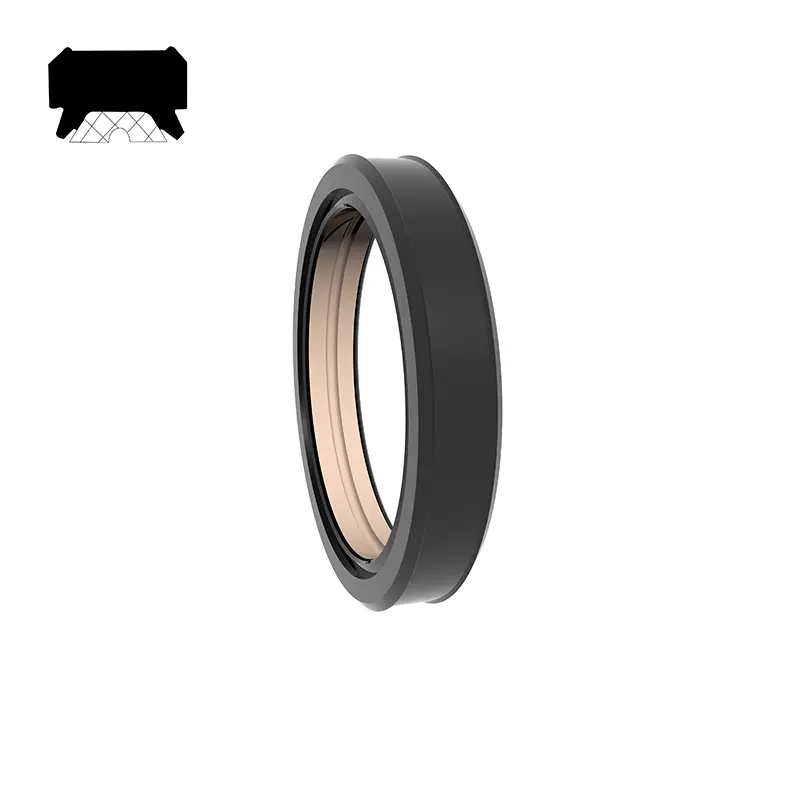

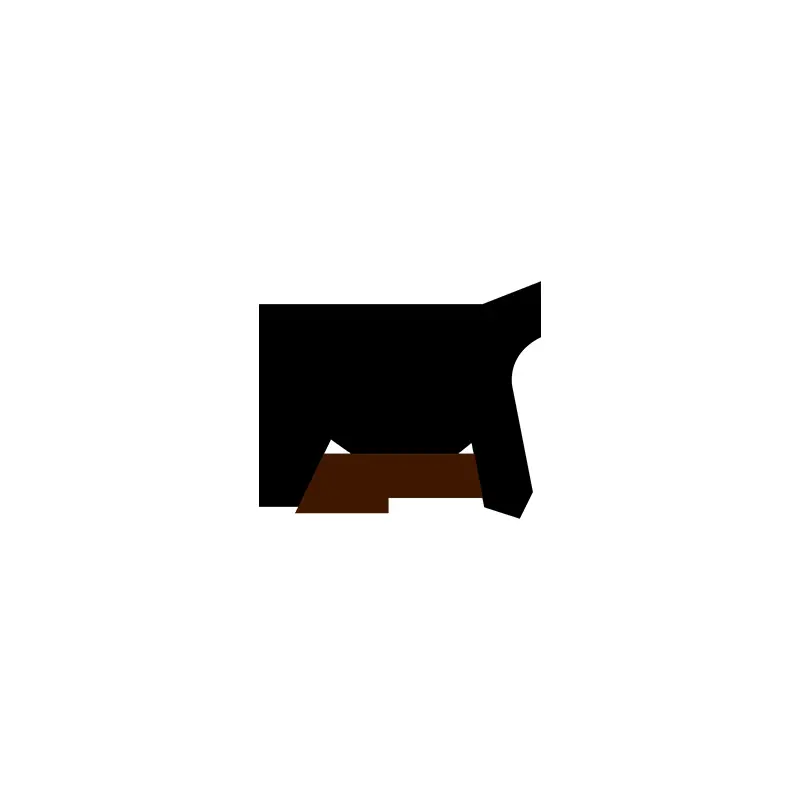

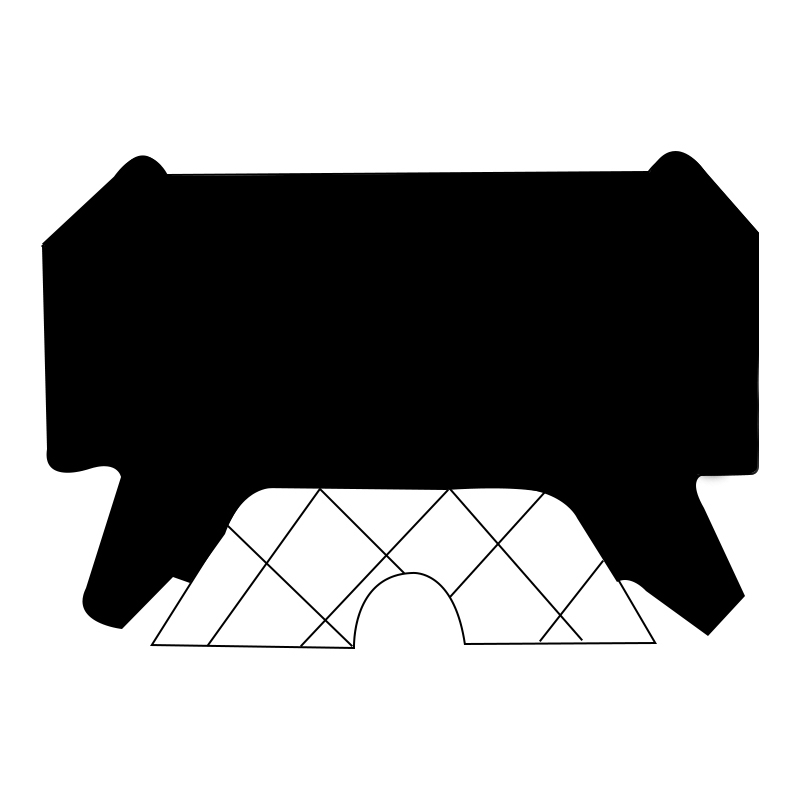

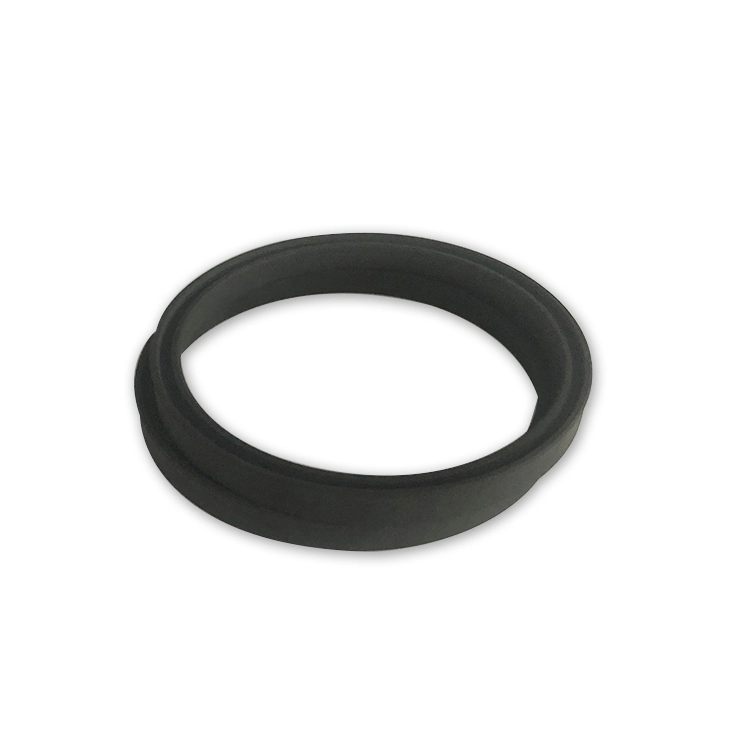

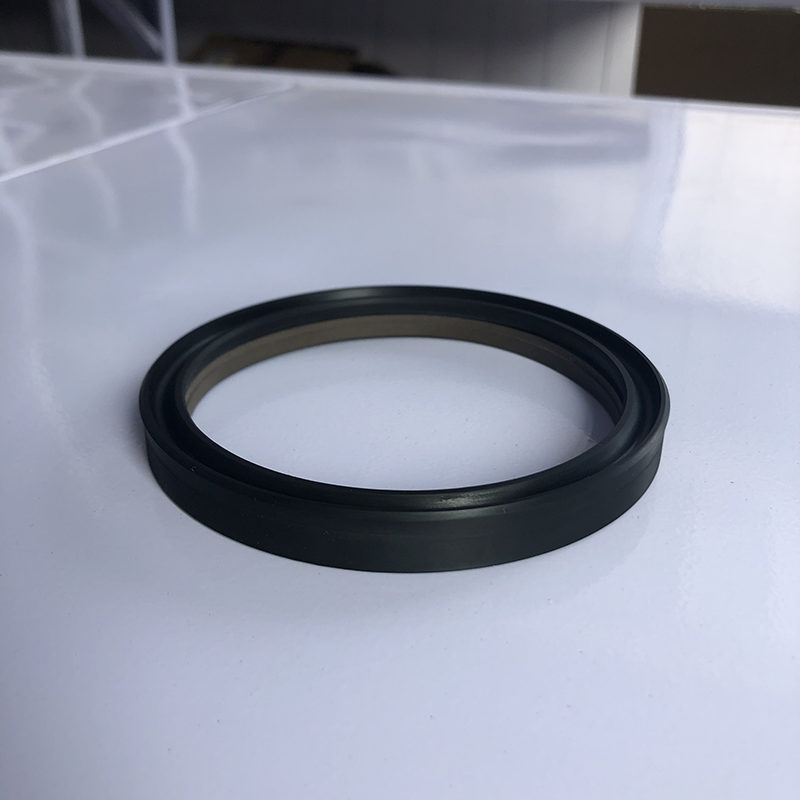

La bague d'étanchéité de type BD est un joint de tige de piston, principalement utilisé pour les plongeurs d'étanchéité, les tiges de piston, les machines de forgeage et l'équipement hydraulique pour l'équipement de marche. Caractéristiques:

1. Insensible aux charges de vibration et aux pics de pression

2. Bonne capacité anti-extrusion

3. Mieux scellement sans charge et basse température

4. Convient aux conditions de travail sévères

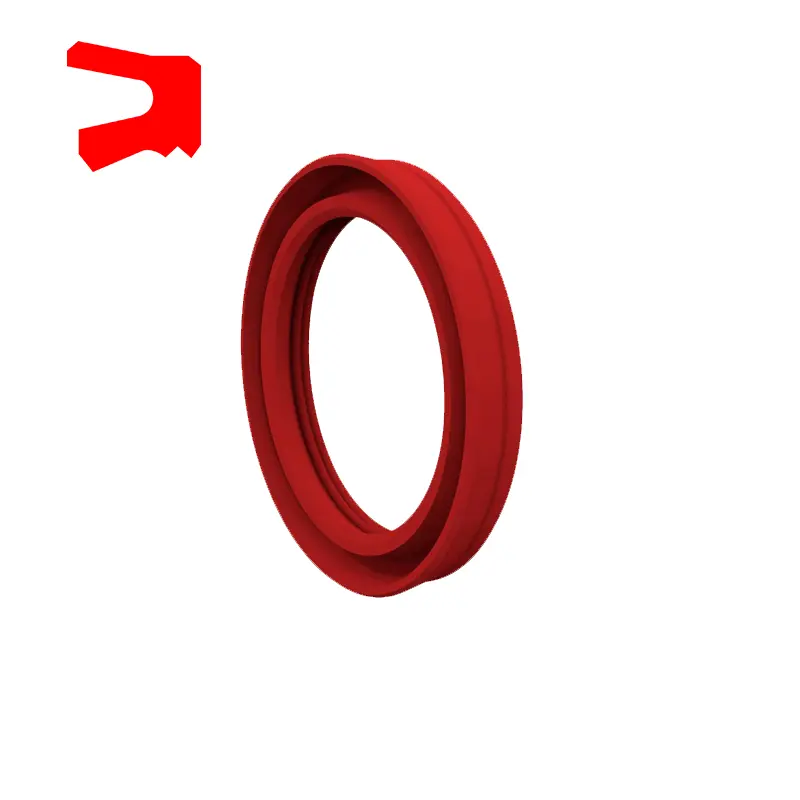

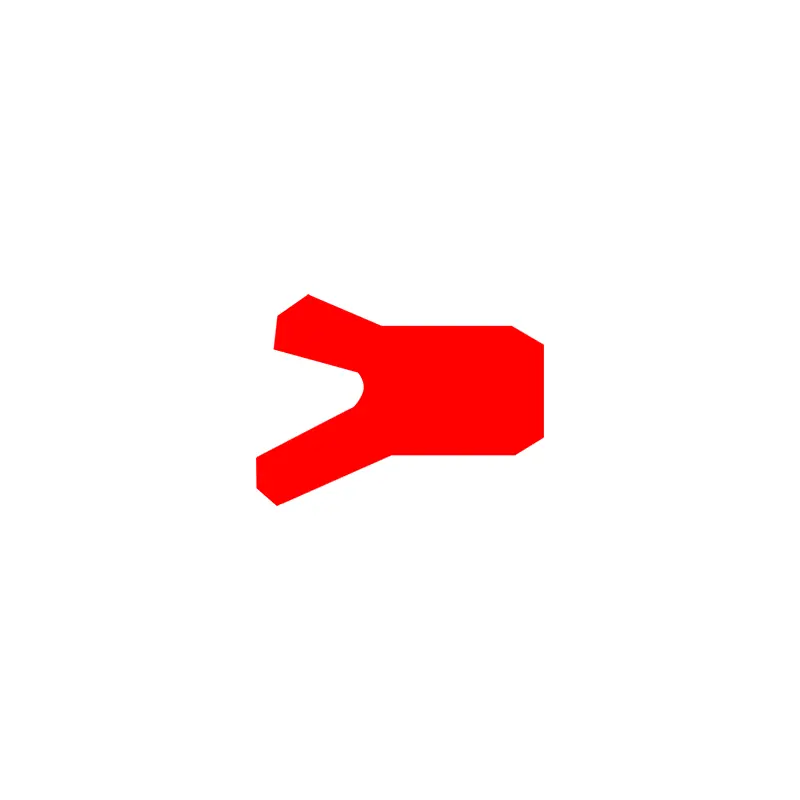

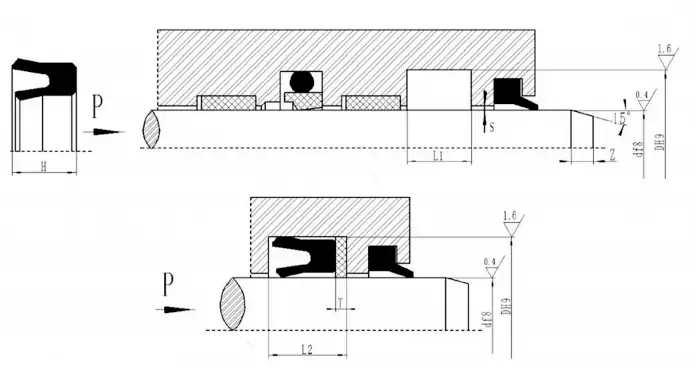

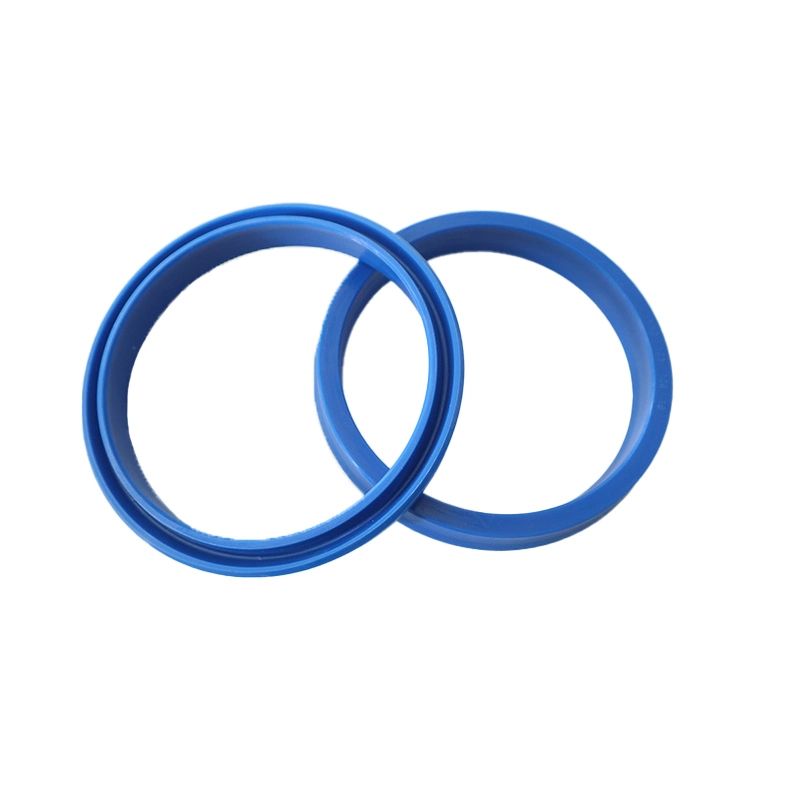

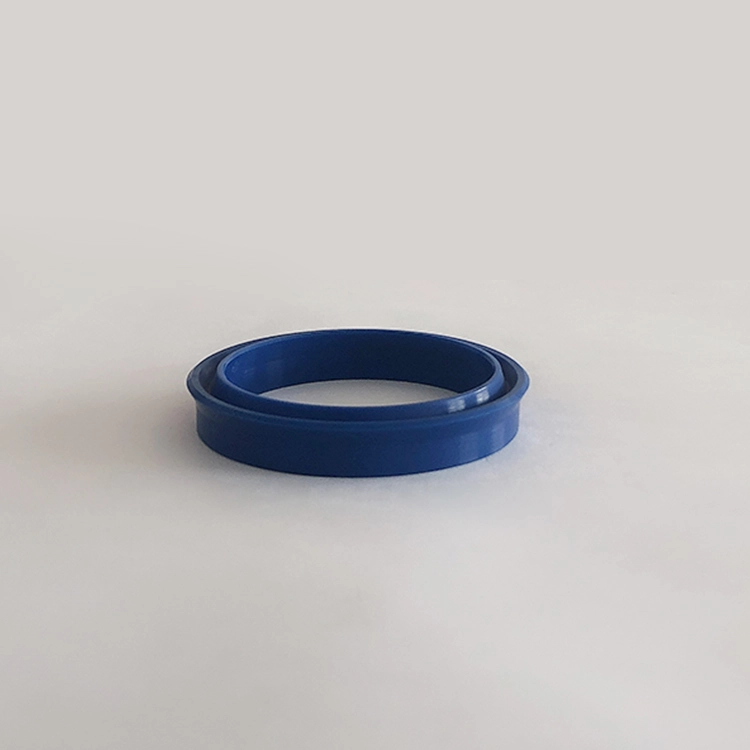

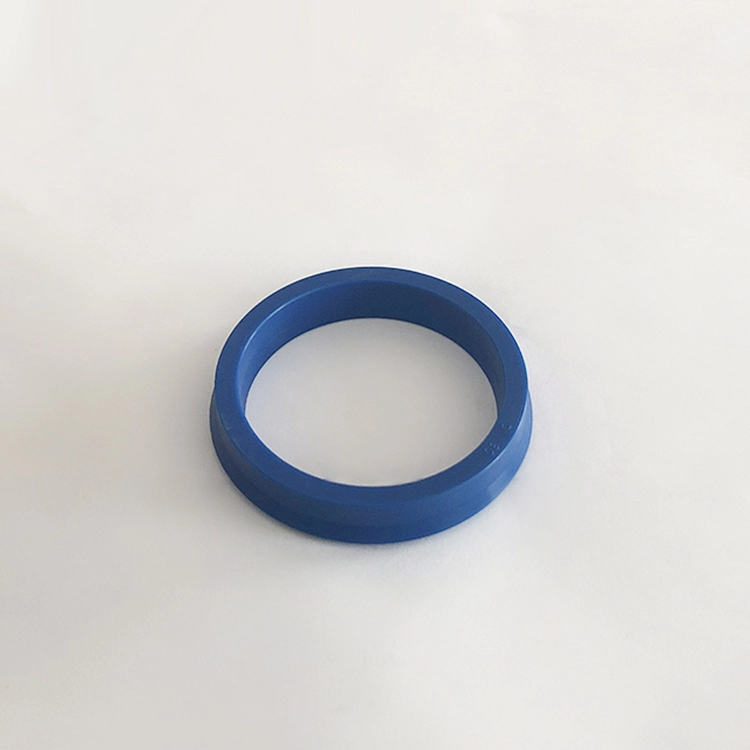

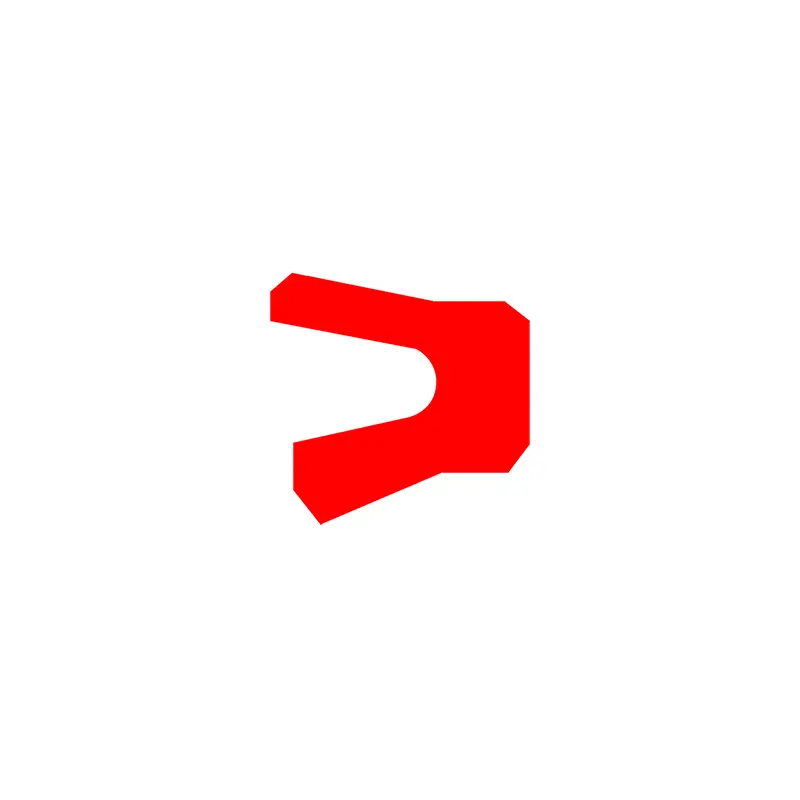

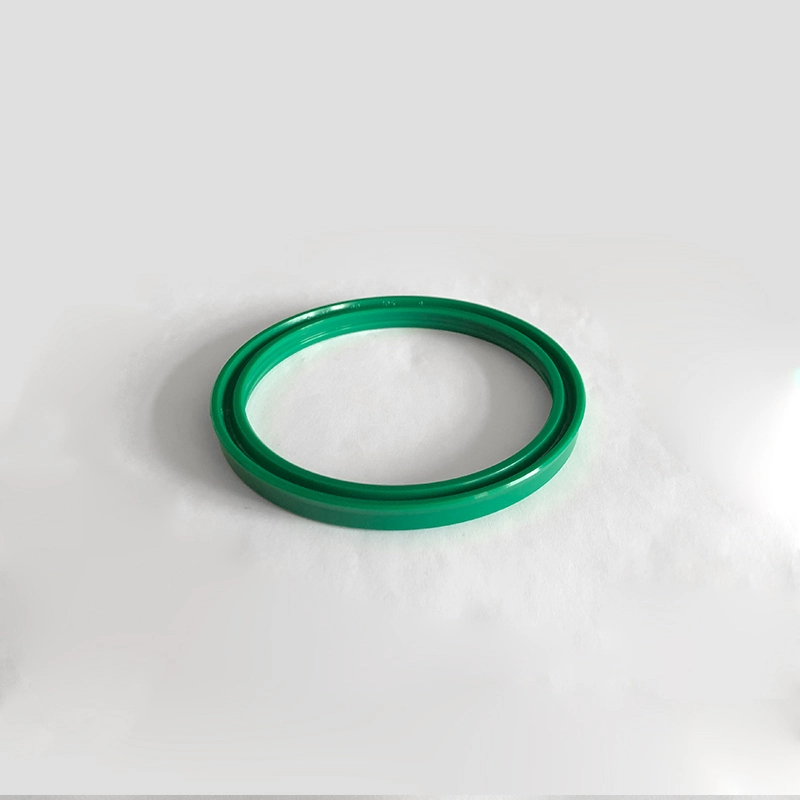

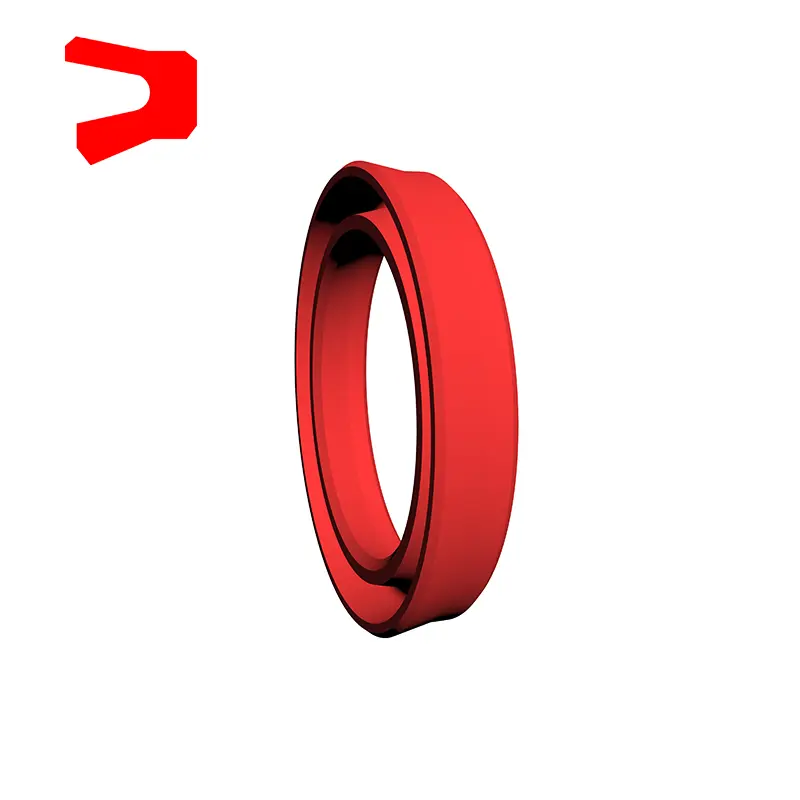

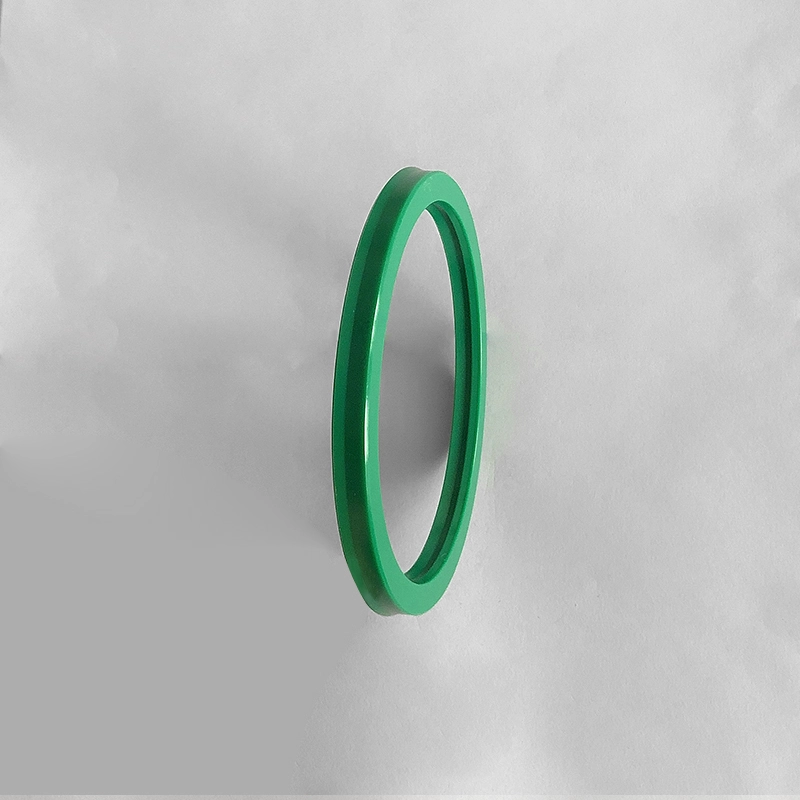

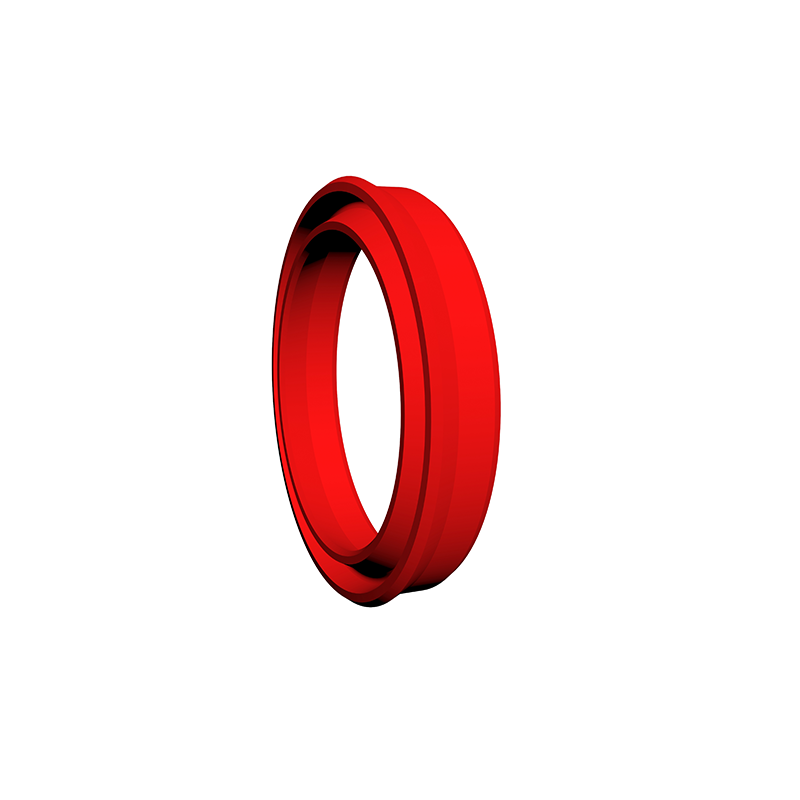

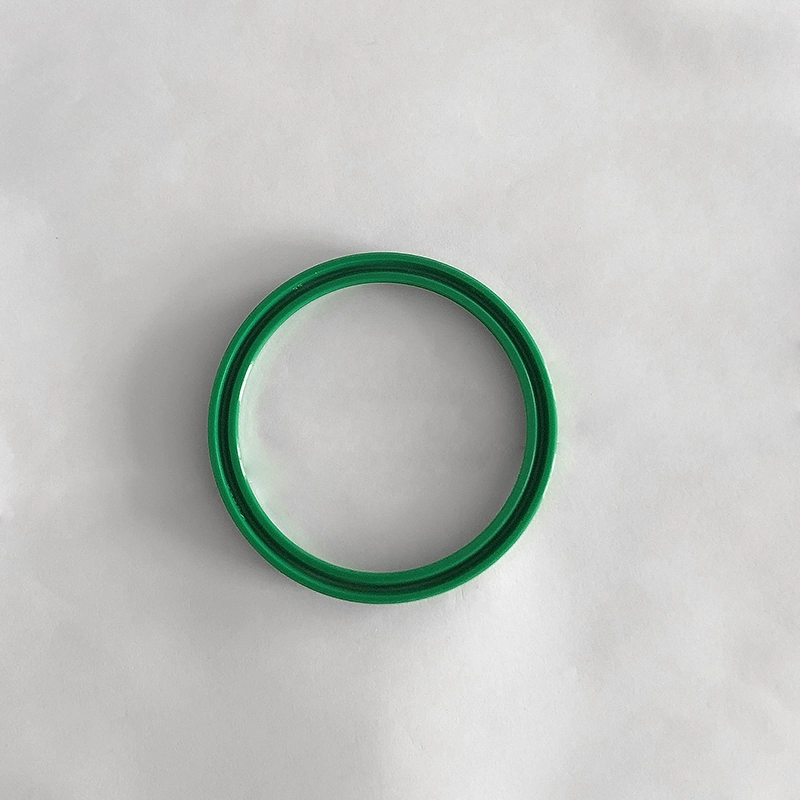

L'anneau de joint de type YXD pour l'arbre est un joint asymétrique spécialement utilisé sur la tige de piston. Il convient au scellement unidirectionnel du mouvement alternatif hydraulique et a de bonnes performances d'étanchéité. Lorsqu'il est utilisé sous 12 ~ 32MPA, un anneau de retenue est requis au talon. La rainure est conforme à la norme JB / ZQ4265-97. Ses caractéristiques:

1. Applicable aux charges légères et aux charges moyennes;

2. Bonnes performances d'étanchéité pour les joints à haute pression et à basse pression;

3. Une variété de matériaux sont disponibles et les performances de résistance moyenne sont plus étendues;

4. Structure simple et installation et maintenance faciles.

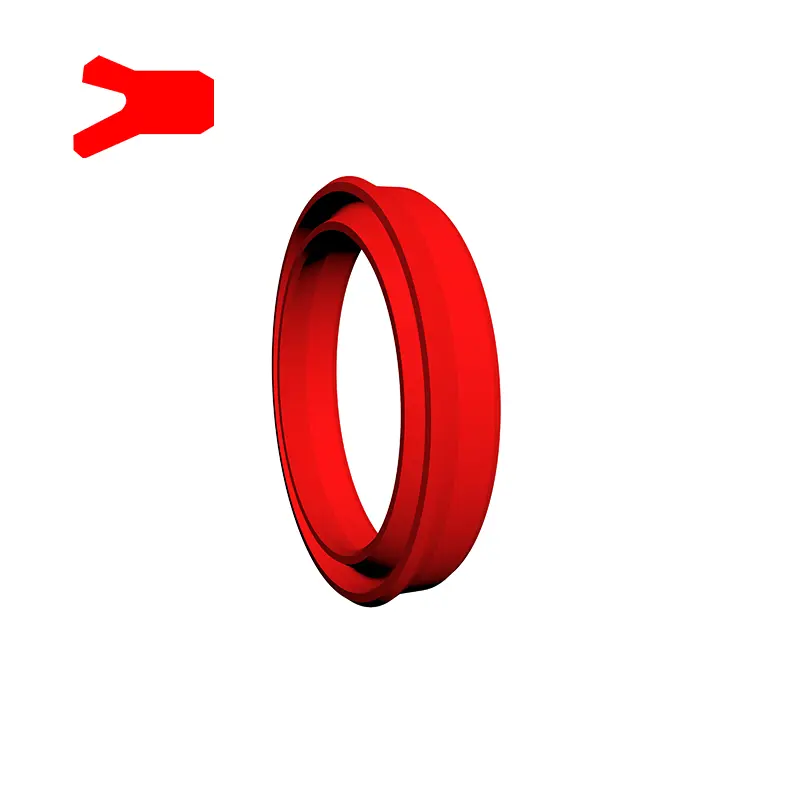

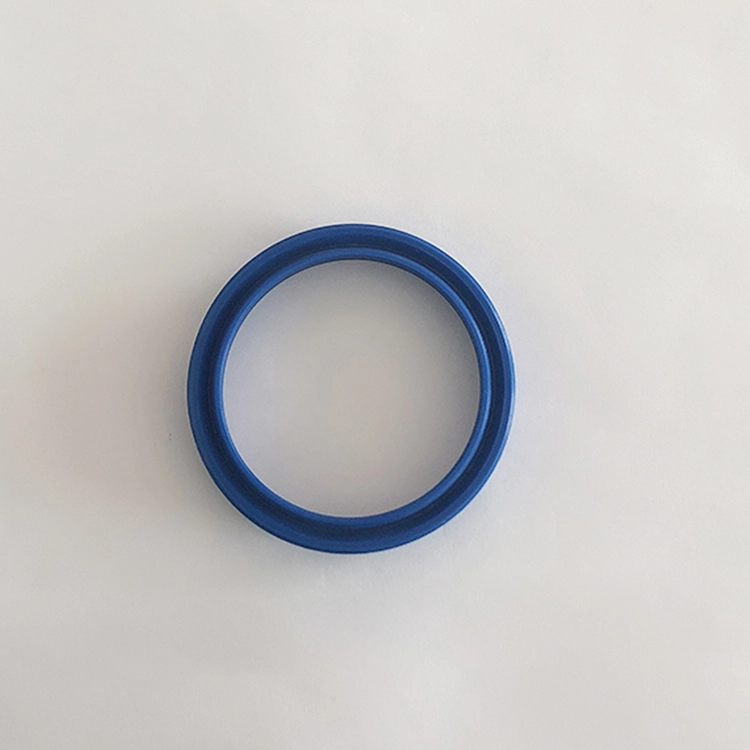

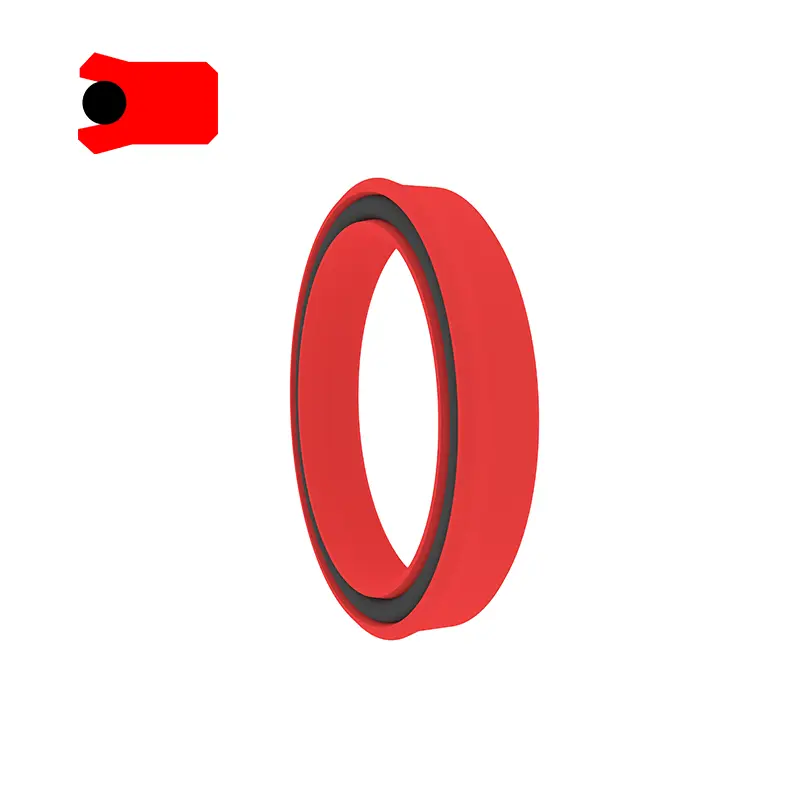

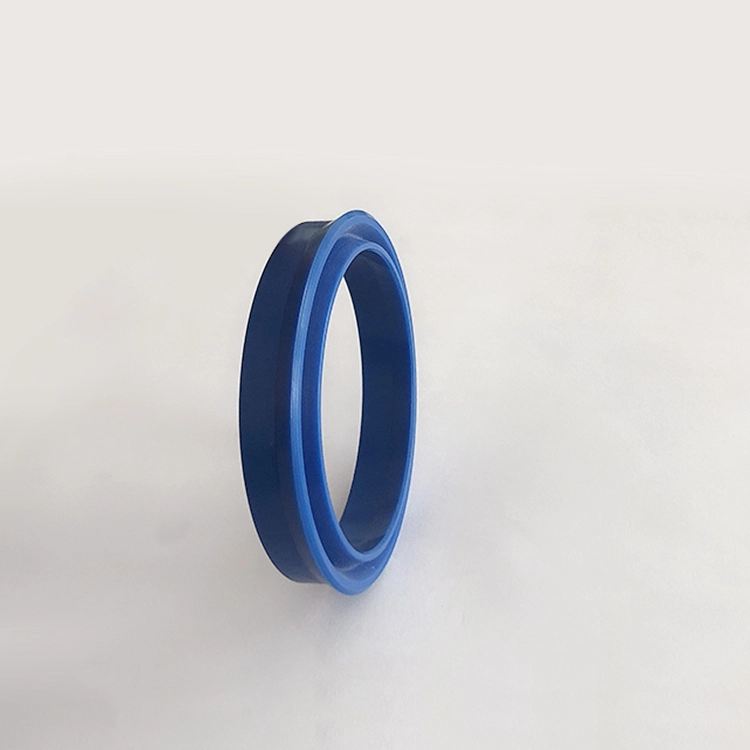

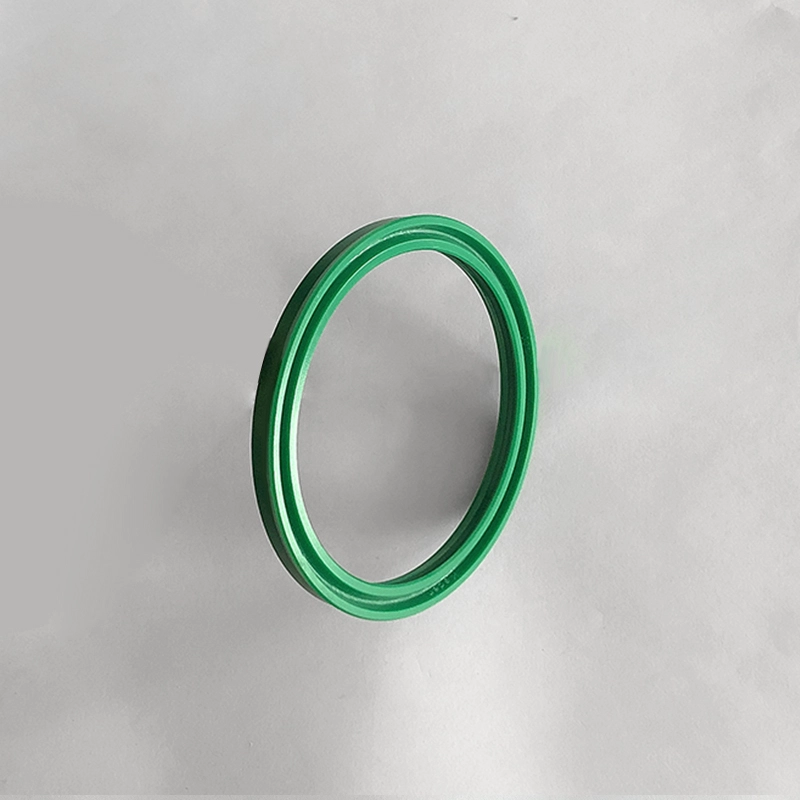

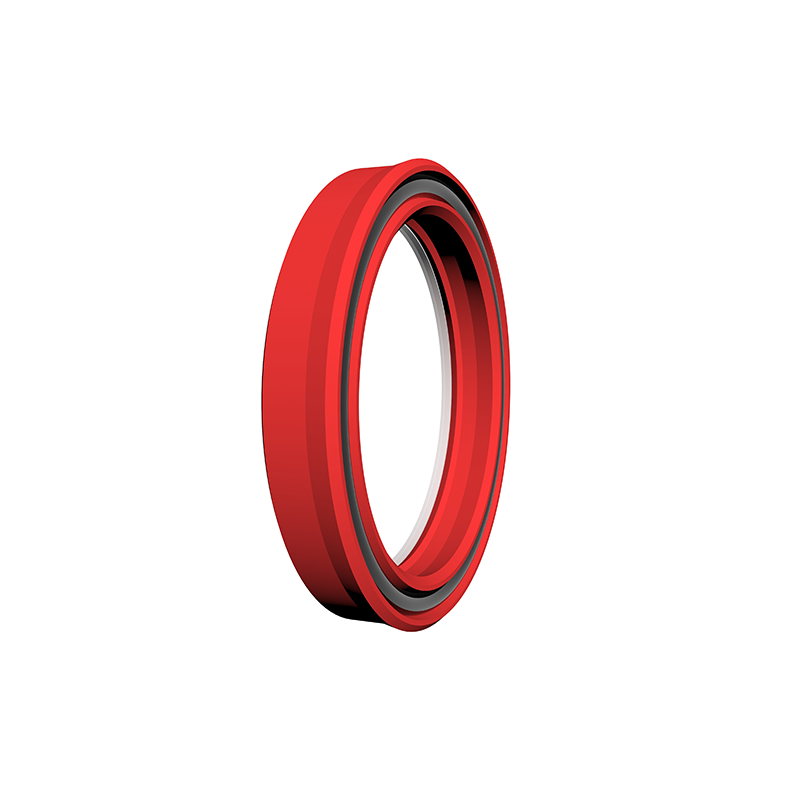

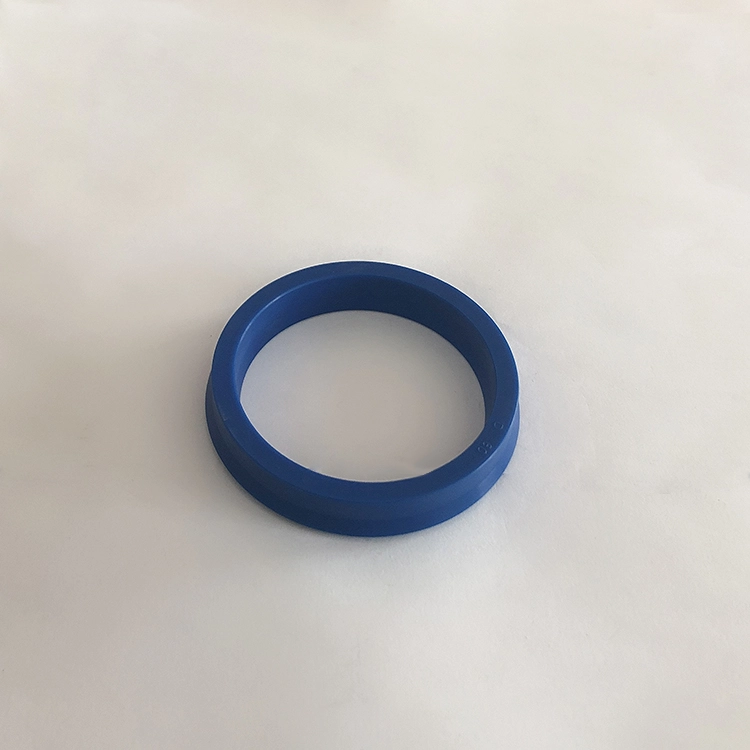

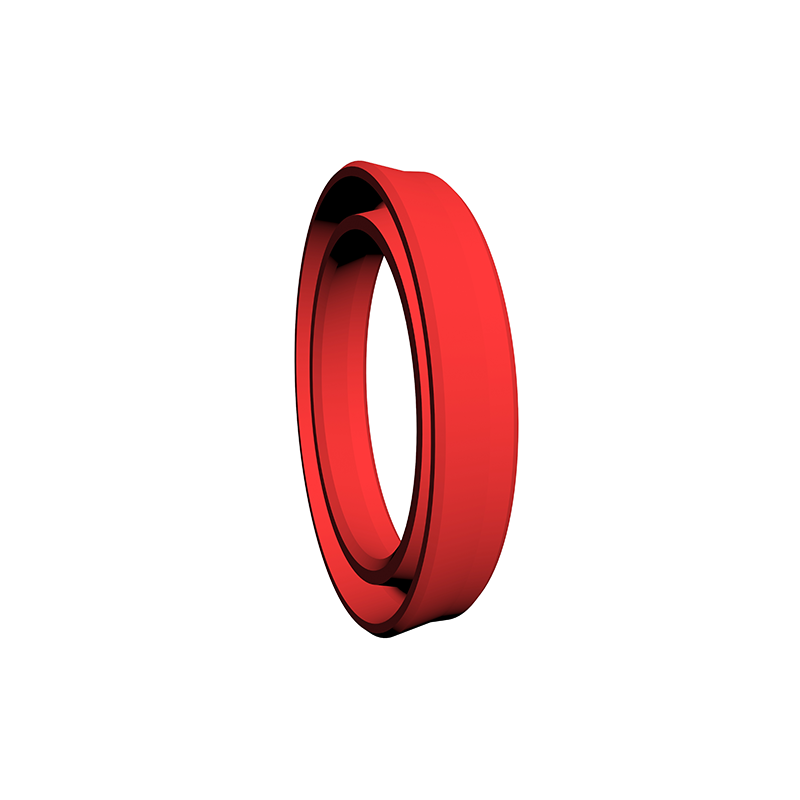

Le cycle de joint RCUR est un joint asymétrique spécialement utilisé sur la tige de piston, adapté à un scellement unidirectionnel du mouvement alternatif hydraulique, avec de bonnes performances d'étanchéité. La rainure est conforme à la norme ISO5597. Il est utilisé comme joint auxiliaire dans le système d'étanchéité. Ses caractéristiques:

1. Bonnes performances d'étanchéité statiques et dynamiques;

2. Capacité résiduelle de l'huile résiduelle dans des conditions dynamiques;

3. Structure simple et installation et maintenance faciles.

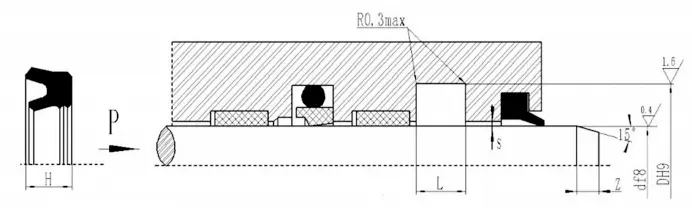

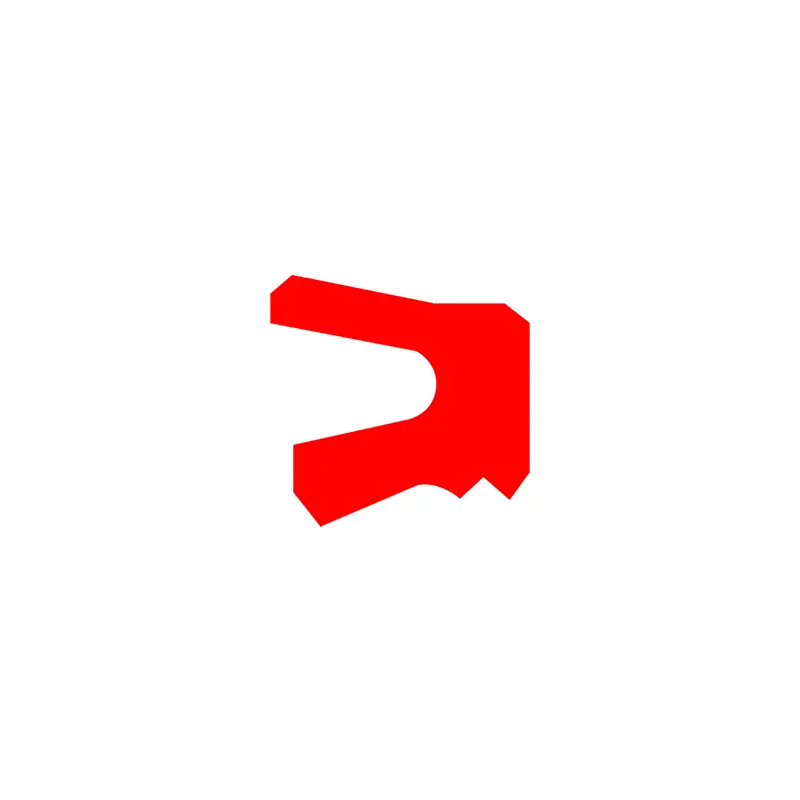

Le cycle de joint RCUSR est un joint asymétrique spécialement utilisé sur la tige de piston, avec une lèvre auxiliaire sur le côté intérieur de l'anneau de joint. Il convient au scellement unidirectionnel du mouvement alternatif hydraulique et a de bonnes performances d'étanchéité. La rainure est conforme à la norme ISO5597. Il peut être utilisé seul ou comme joint auxiliaire dans le système d'étanchéité. Ses caractéristiques:

1. Bonnes performances d'étanchéité statiques et dynamiques;

2. Faible frottement, mouvement lisse, forte capacité de récupération résiduelle d'huile dans des conditions dynamiques;

3. Structure simple et installation et maintenance faciles.

Caractéristiques et applications du produit:

Sélection des matériaux

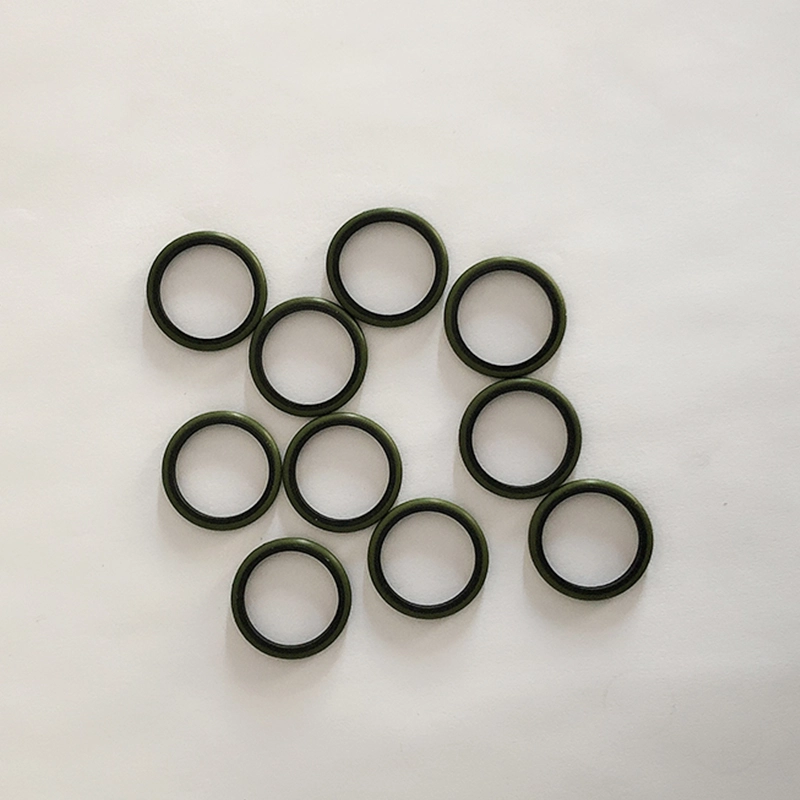

1. Les matériaux de joint torique de support peuvent être sélectionnés: caoutchouc de nitrile R01 (NBR), RO2 Fluororubber (FKM), etc.

2. Matériaux d'anneau d'étanchéité: PTFE2, PTFE3, PTFE4, PU, ​​etc.

Sélection de matériaux RC15

1.

2.

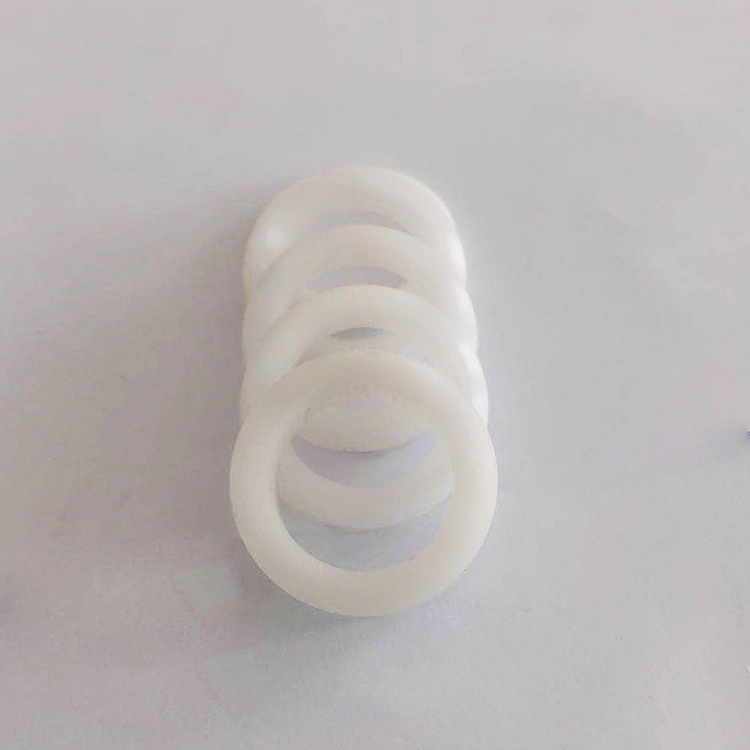

3. Support Material de l'anneau: Tif nitrile, Tissu de fluororubber, nylon, polyoxyméthylène, polytétrafluoroéthylène

Sélection du matériau RCUR polyuréthane (PU)

Exemple de commande ：

Modèle de commande RC11-40X55.1X6.3-PTFE3-R01

Modèle de commande RC11-B-40X55.1X6.3-PTFE3-R02

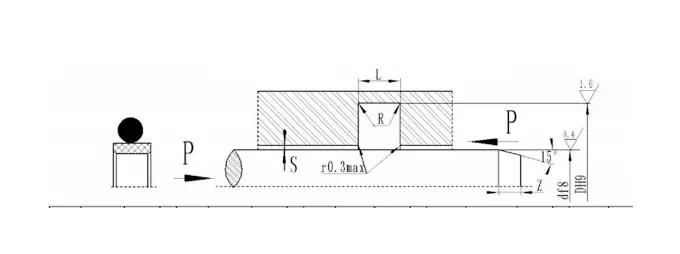

Diamètre du modèle du modèle x Diamètre de rain

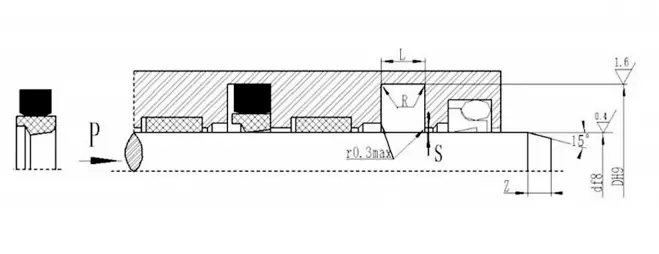

Modèle de commande RC12-40X55X7.5 - PTFE3 - R01

Diamètre du modèle de modèle x Diamètre de rain

Modèle de commande RC13-80-PTFE3-R01 ou SPNC-80-PFFE3-R01

RC13 / SPNC-modèle de 80 diamètres de diamètre D PTFE3-PTFE Code de matériau R01-O-Ring Code de matériau

Modèle de commande RC14-80-PFFE3-R01

RC14-model 80 arbre de diamètre D PTFE3-PTFE MATÉRIAU CODE R01-O-RING CODE

RC15

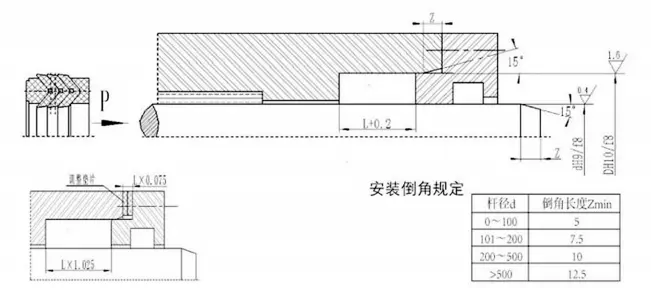

Exemple de commande RC15-A-40X55X22.5RC15-A-MODEL DXDXL Règlements sur le chanfrein d'installation

Le joint combiné en forme de V peut atteindre le meilleur état de scellage et de frottement en ajustant la taille axiale du joint. L'usure initiale après le fonctionnement à long terme peut être étendue en ajustant la taille axiale. Il est recommandé que la taille axiale réglable de la cavité d'étanchéité soit conçue pour être de 1,025L, et la quantité de réglage est de 7,5% L.

SPN

Modèle de commande SPN-D * D * L-PTFE3-R01 Diamètre de tige * Groove Diamètre inférieur * Largeur de rainure

Code de matériau PTFE du modèle SPN PTFE3

RC17

Modèle de commande RC17-D * D * L-PTFE3-R01 Diamètre de tige * Groove Diamètre inférieur * Largeur de rainure

GTD

Tdmi

GGDI

Bd

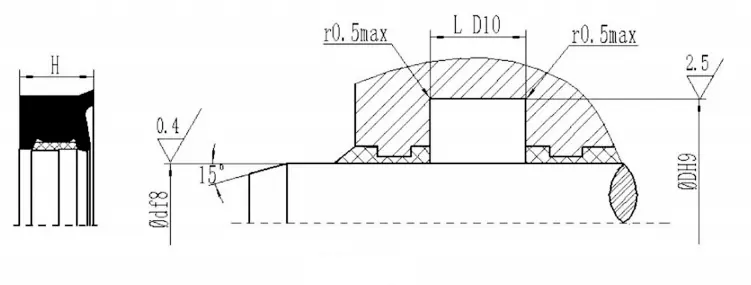

Modèle de commande BD40 * 55 * 11,4 Diamètre de tige × diamètre de rainure × hauteur du joint

Yxd

Modèle de commande yxd63x75x14-r01 diamètre de tige × diamètre de rainure × hauteur du joint - code de matériau

Rcur

Modèle de commande RCUR63X73 × 10 diamètre de tige × diamètre de rainure × hauteur du joint

Modèle de commande RCUSR63X73X6 Diamètre de tige × diamètre de rainure × hauteur du joint

Caractéristiques
