En tant que fournisseur de solutions d'étanchéité professionnelles, la série RCA de sceaux de sceau de poussière a été lancée par Ruichen Seals a des conceptions diversifiées et des fonctions ciblées, couvrant pleinement les besoins fondamentaux du champ industriel pour la prévention de la poussière, la résistance à la pression et l'adaptabilité environnementale.
En termes de conception technique, les produits de la série de scellés de rotation de poussière sont centrés sur la flexibilité. Il existe des joints généraux (tels que RCA101 / 104/105) qui sont installés avec des diamètres externes extrudés, qui sont compatibles avec les rainures standard ISO 6195-A et adaptées aux scénarios d'espace compacts; Il existe également des modèles avec des squelettes anti-extrusion intégrés (tels que RCA103 / 106), qui améliorent la stabilité structurelle sous des charges dynamiques par conception axiale de la rainure ouverte (ISO 6195-B). Pour les conditions de travail spéciales, RCA107 prend en charge l'installation de rainures inclinées à 30 ° et est compatible avec les équipements impériaux et métriques, tandis que RCA108 simplifie le processus de maintenance des anciens cylindres grâce à la conception de fixation des brides, réduisant considérablement le coût de la transformation.
En termes d'optimisation des performances d'étanchéité, nous améliorons la fiabilité à travers des structures innovantes: la conception de la rainure de retour d'huile de RCA101 favorise le reflux de l'huile et réduit l'accumulation de polluants; La structure des lèvres à double lèvre ou auxiliaire (RCA109 / 111/112, etc.) est combinée avec un joint combiné tétrafluoroéthylène pour atteindre la poussière et la barrière d'huile à double action; et la conception composite du matériau PTFE (polytétrafluoroéthylène) et du joint torique (RCA115 ~ 119) équilibre en outre la distribution de pression, résiste à des températures élevées de 250 ° C et résiste à la corrosion chimique, adaptée à des environnements propres tels que les semi-conducteurs, les aliments et la médecine. Pour les conditions de travail extrêmes, RCA213 est utilisé en combinaison avec la série DA, en utilisant des matériaux de forte dureté pour résister aux polluants collants tels que la boue et le goudron, et protéger le sceau interne de l'érosion.
En termes d'application, la série RCA est largement adaptée aux machines d'ingénierie, aux équipements minières, aux systèmes hydrauliques et pneumatiques et aux champs industriels de précision. Par exemple, RCA111 / 211 peut résister à la haute pression de 1,6 MPA, offrant une double protection pour les cylindres hydrauliques; RCA115 ~ 119 est devenu le premier choix pour la prévention de la poussière des équipements de précision en raison de ses caractéristiques de non-randonnée et de frottement faibles; RCA108 fournit une solution rapide pour la maintenance de l'ancien équipement sans avoir besoin de modifier la rainure. En termes de matériaux, nous insistons pour accorder une importance égale à la protection et aux performances de l'environnement. La technologie de modification de PTFE prend en compte à la fois la résistance à l'auto-lubrification et à l'usure. Les élastomères du joint torique (comme NBR) garantissent la stabilité de l'étanchéité. Certains modèles (tels que RCA119) utilisent une formule sans silicone pour répondre aux exigences strictes des ateliers propres. Pendant de nombreuses années, Ruichen Seals a toujours visé "une adaptation précise et une protection à long terme". Grâce à la série RCA, il aide les clients à faire face à des défis tels que l'intrusion de poussière, la fuite d'huile et la corrosion à haute température, offrant des garanties fiables pour le fonctionnement efficace de l'équipement.
Caractéristiques et applications du produit:
Application principale: étanche standard pour le cylindre d'huile
Avantages: les joints de tournage de joints de poussière sont faciles à installer, avec d'excellents effets anti-friction et anti-poussière. Ils ne se déplaceront pas dans la direction opposée dans la cavité, et il n'y aura pas d'ouverture de pression entre l'anneau d'étanchéité et l'anneau résistant à la poussière.
Matériau: polyuréthane, caoutchouc
Zones d'application spécifiques:
Ipropite générale (RCA101 ~ 105/113/114): Largement utilisé dans les machines d'ingénierie et l'équipement d'automatisation pour résister à l'intrusion de poussière.
Scénarios lourds et de maintenance (RCA103 / 106/108): La prise en charge du squelette et la conception de la fixation des brides conviennent aux scénarios à haute charge tels que les machines miniers et la transformation ancienne du cylindre.
Précision et environnement sévère (RCA115 ~ 119): semi-conducteur, alimentation et médecine et autres industries, répond aux exigences de la résistance aux effrayants, à la faible friction et à la corrosion.
Compatibilité multi-standard: RCA107 prend en charge l'équipement britannique, et la série RCA couvre entièrement les rainures standard ISO 6195 pour simplifier le processus de sélection.

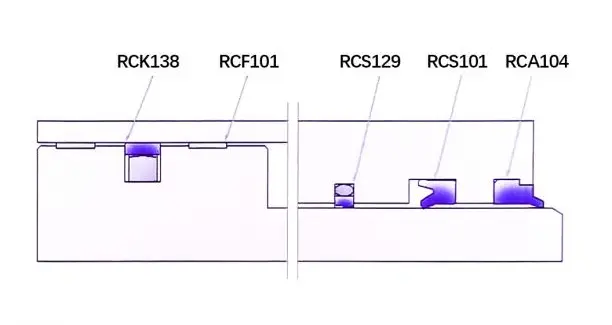

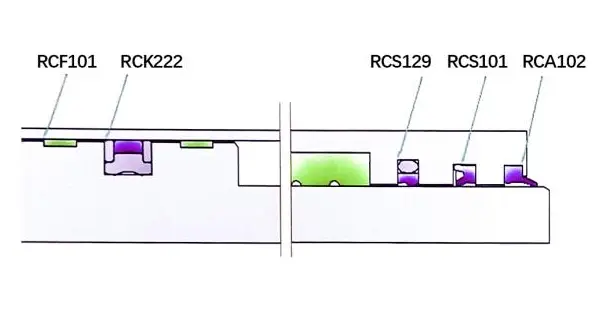

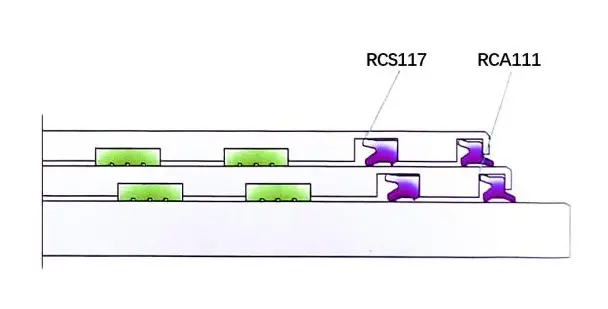

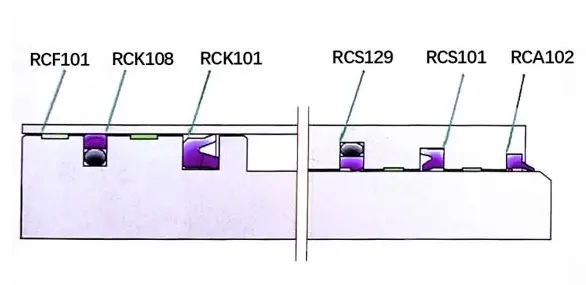

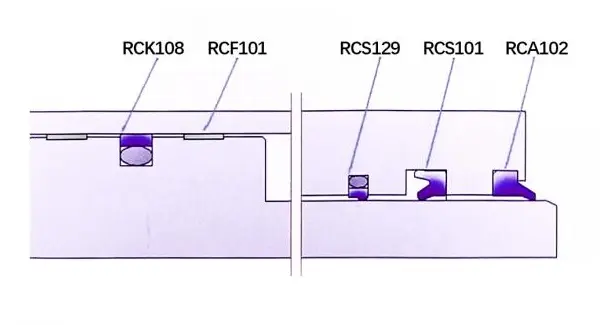

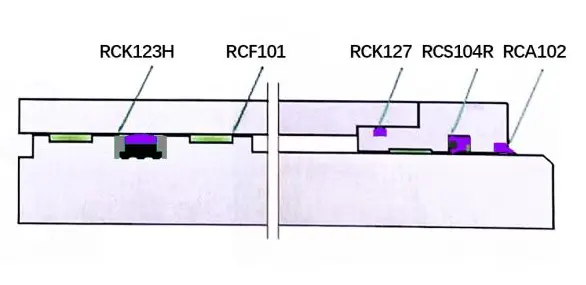

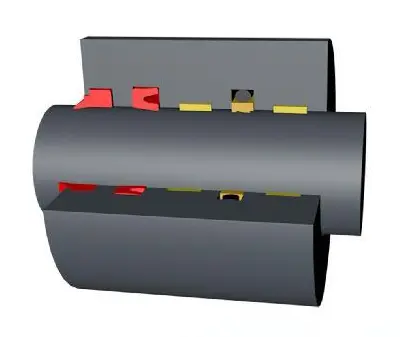

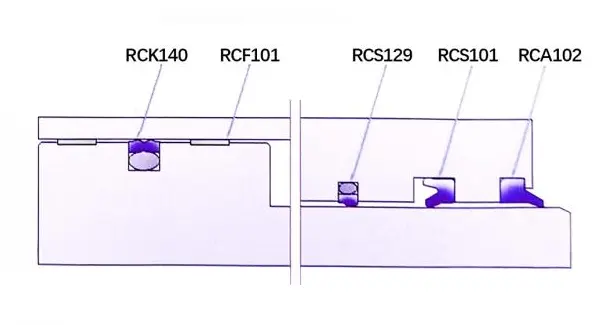

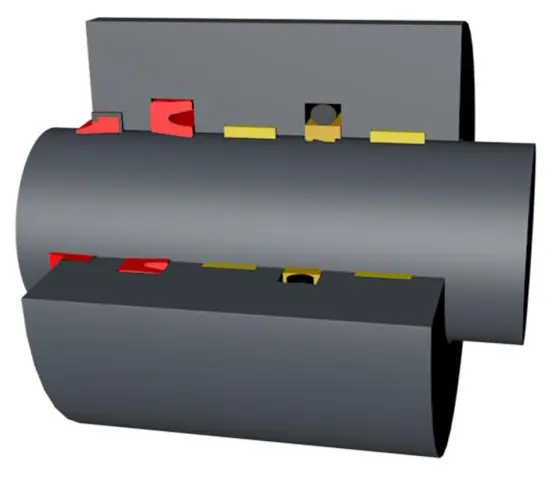

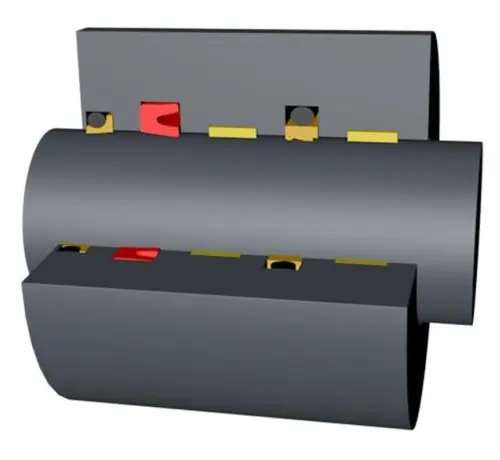

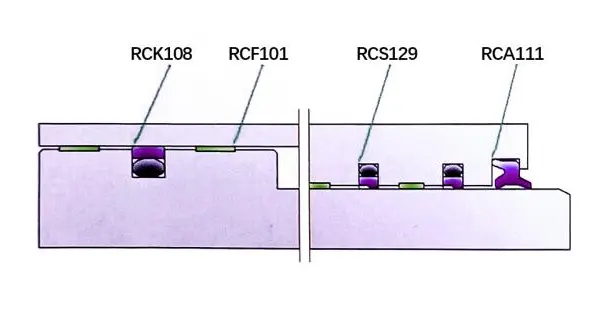

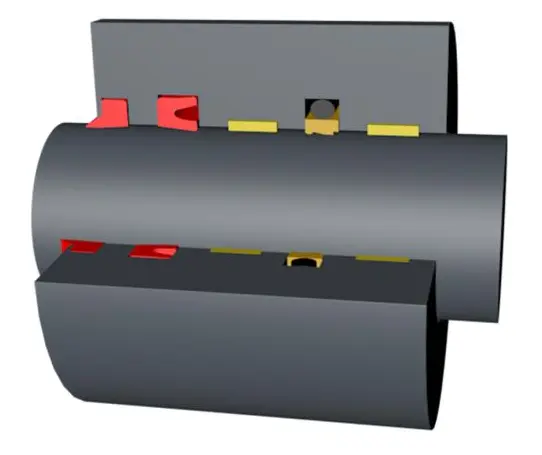

Conception d'application et de cylindre d'étanchéité
Industrie lourde: Exemples de l'industrie: machines-outils lourds (machines de forgeage, presses hydrauliques, machines de pliage, etc.), métallurgie (rouleaux de roulement, cylindres AGC, etc.), l'exploitation minière (supports hydrauliques, équipement minière, etc.), machinerie de construction lourde (grognes, excavateurs, etc.)

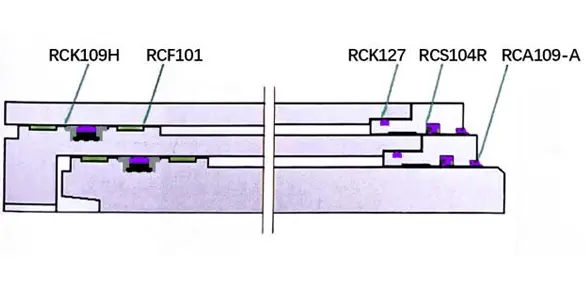

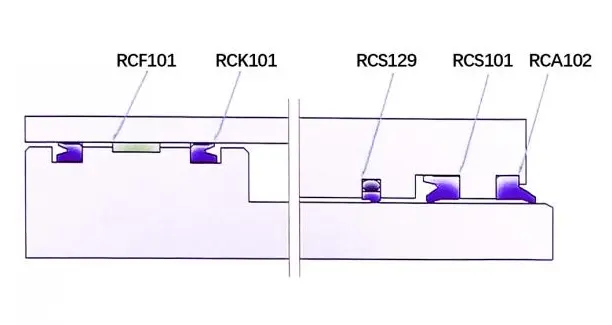

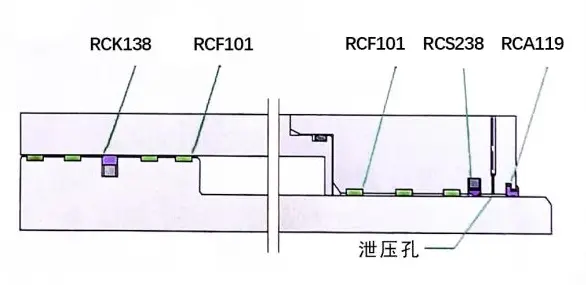

Conception d'étanchéité recommandée:
Machine à forage lourd
Métallurgie AGC
Cylindre de colonne de support hydraulique
Garde de soutien hydraulique jack
Cylindre de levage de grue
Cylindre de craquettes
Industrie moyenne: Exemples de l'industrie: équipement de levage, machines agricoles, outils de transport légers, plates-formes de levage, machines-outils (machines à plis, machines à moulage par injection, machines à mourir, etc.), les chariots élévateurs, les camions à benne basculante
Conception d'étanchéité recommandée:
Machine à flexion
Dispositif de levage de camion à benne basculante
Machines agricoles
Plate-forme de levage
Industrie légère: Exemples de l'industrie: machines-outils, chariots élévateurs, machines à moulage par injection, machines agricoles, balers
Conception d'étanchéité recommandée:
Petit chariot élévateur
Machine à moulage par injection

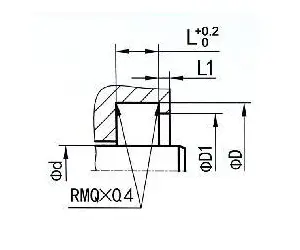

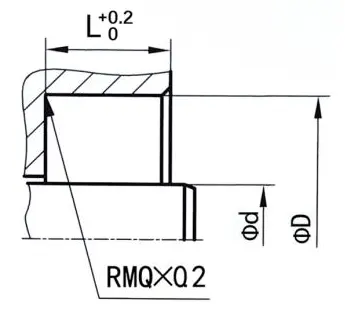

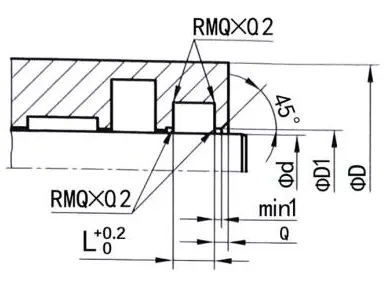

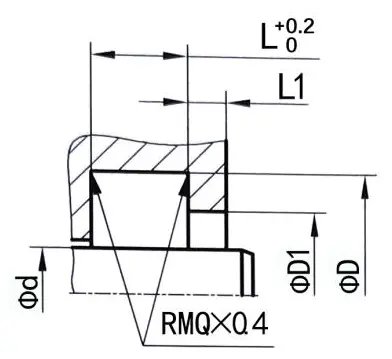

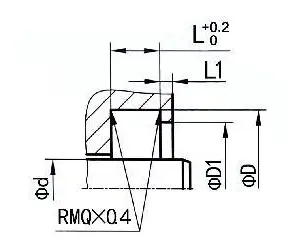

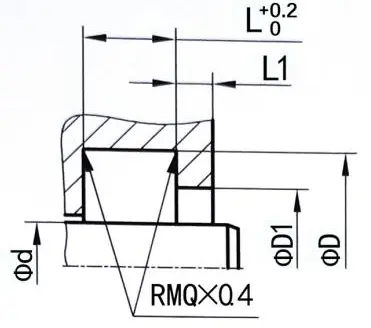

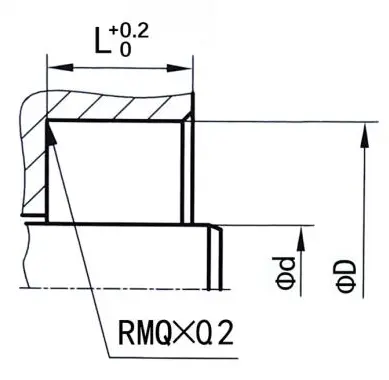

Rainure

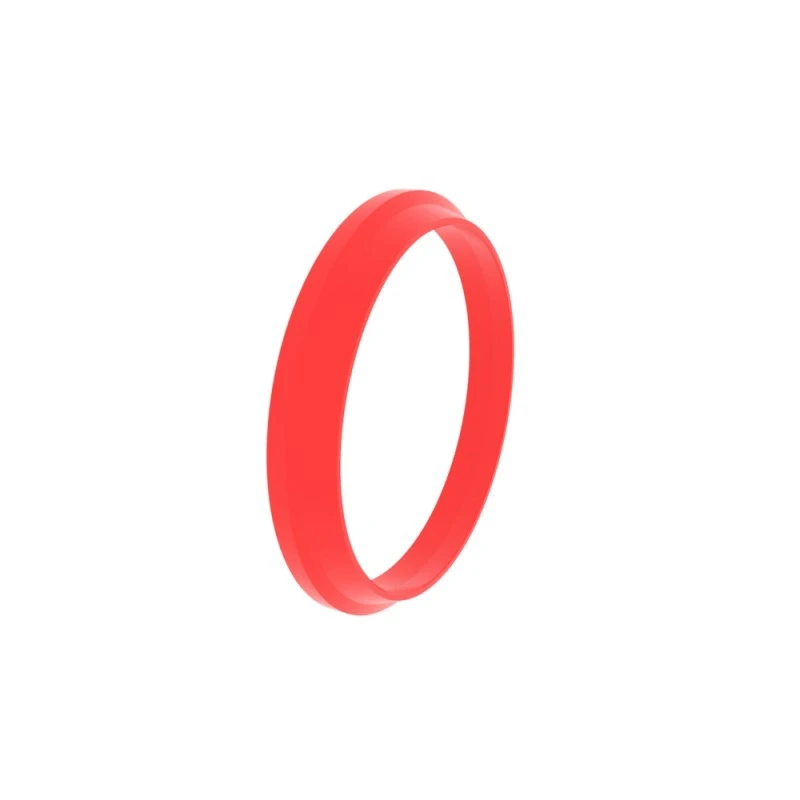

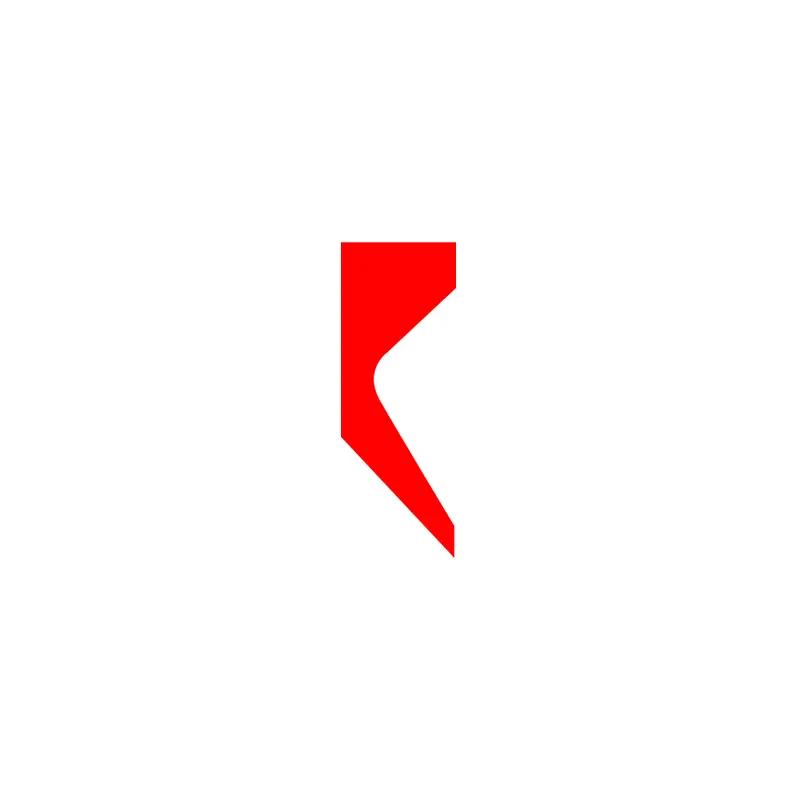

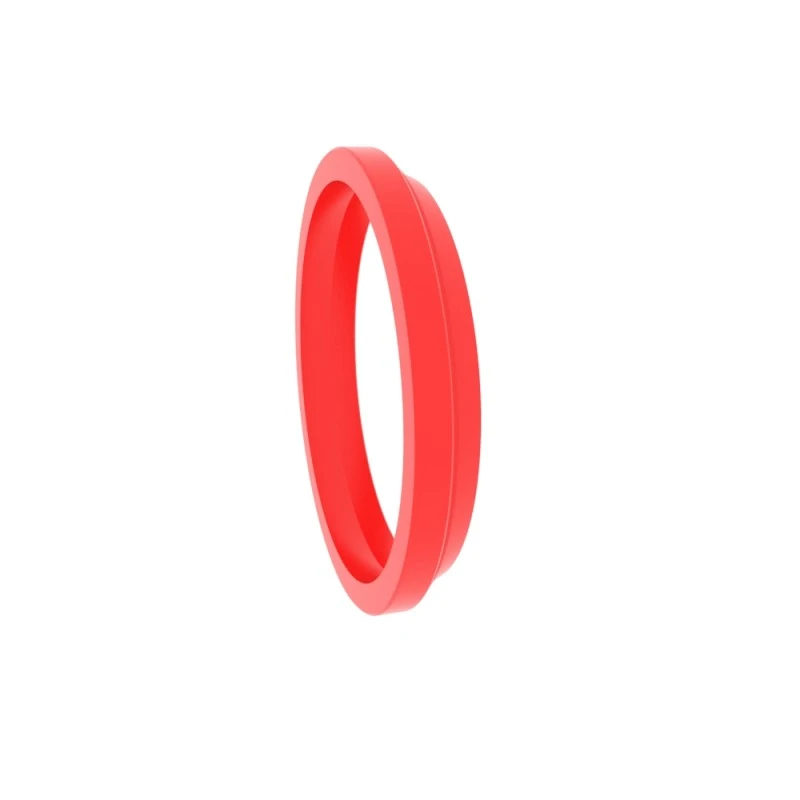

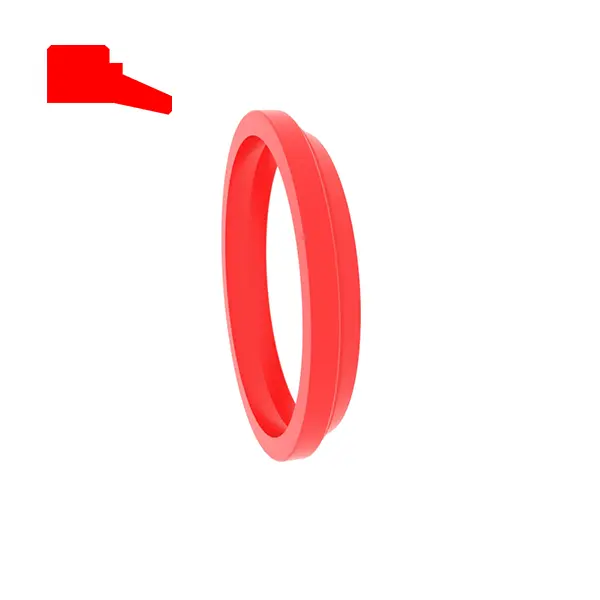

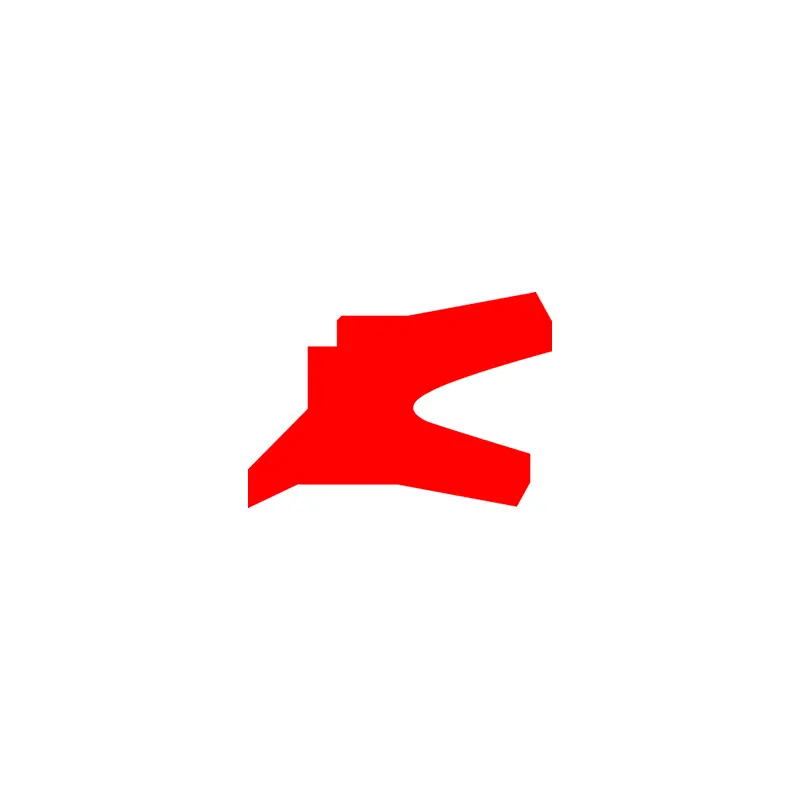

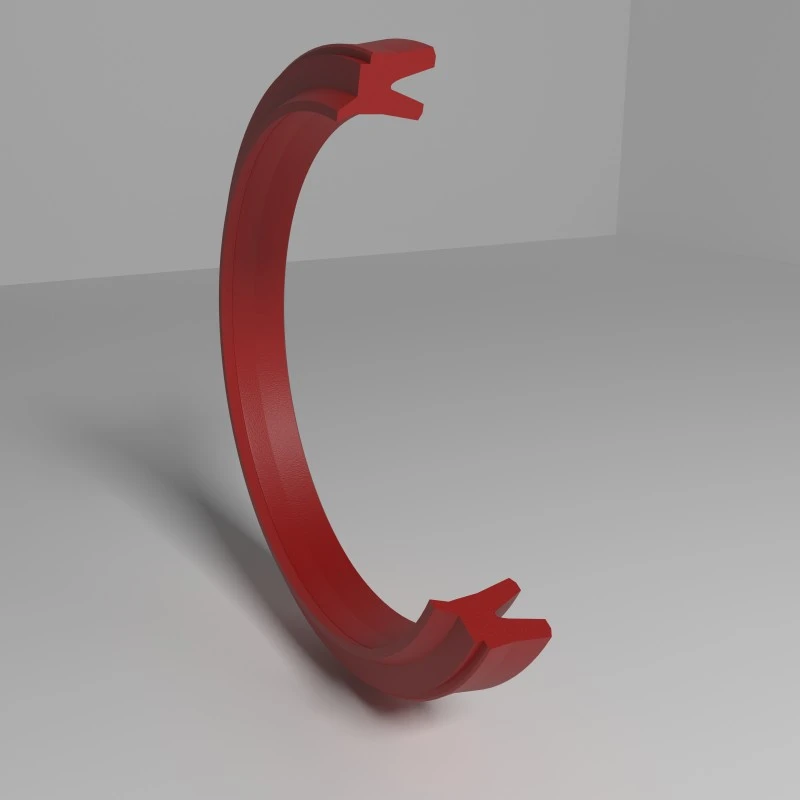

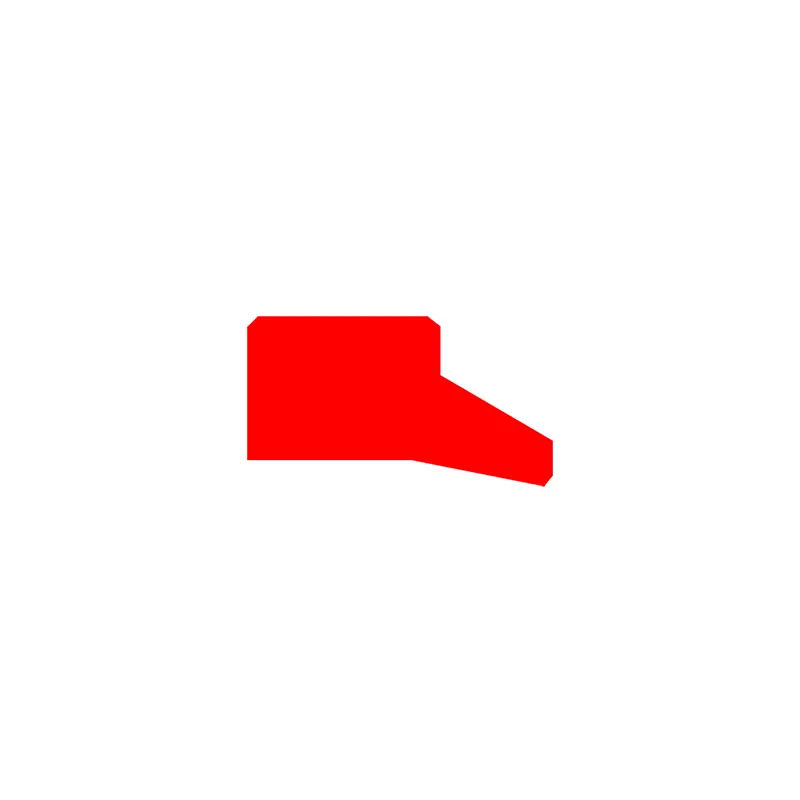

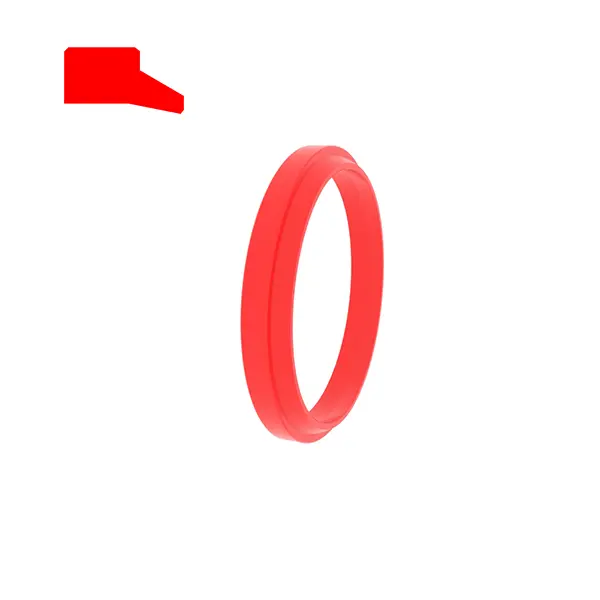

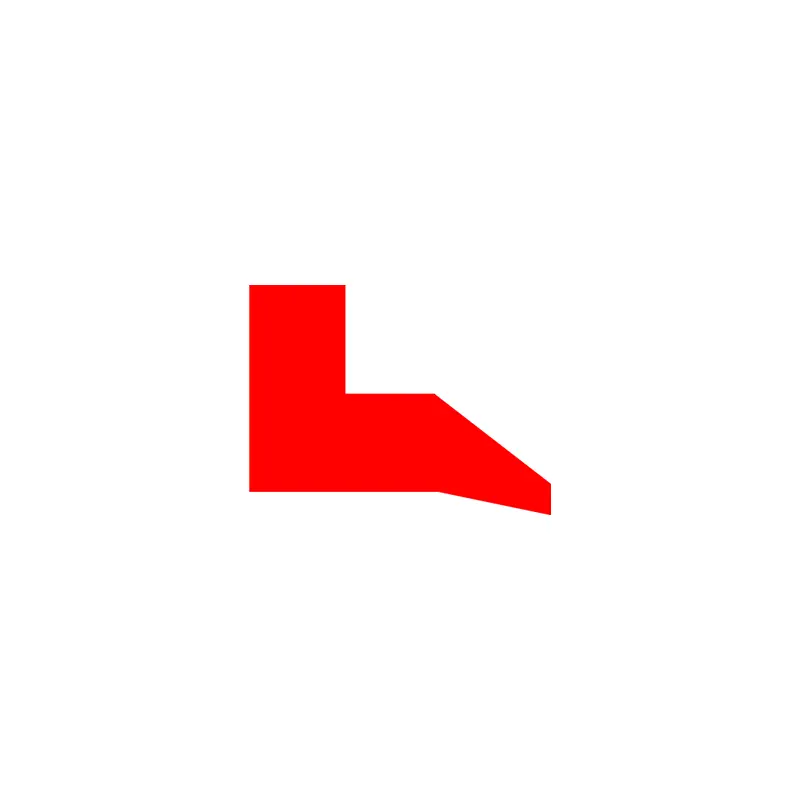

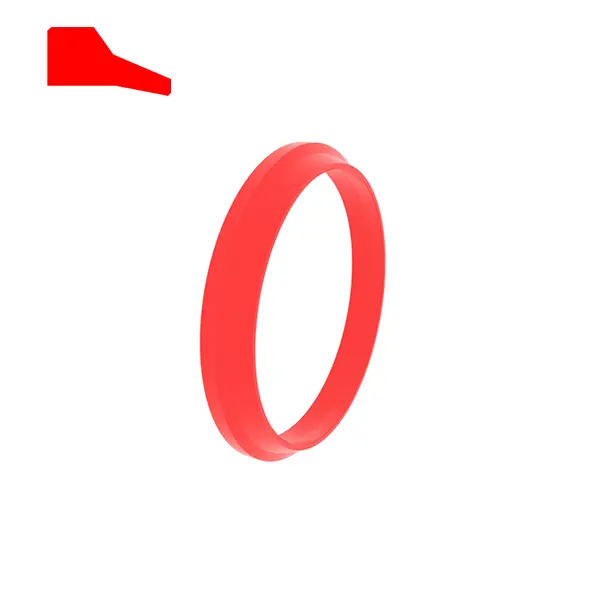

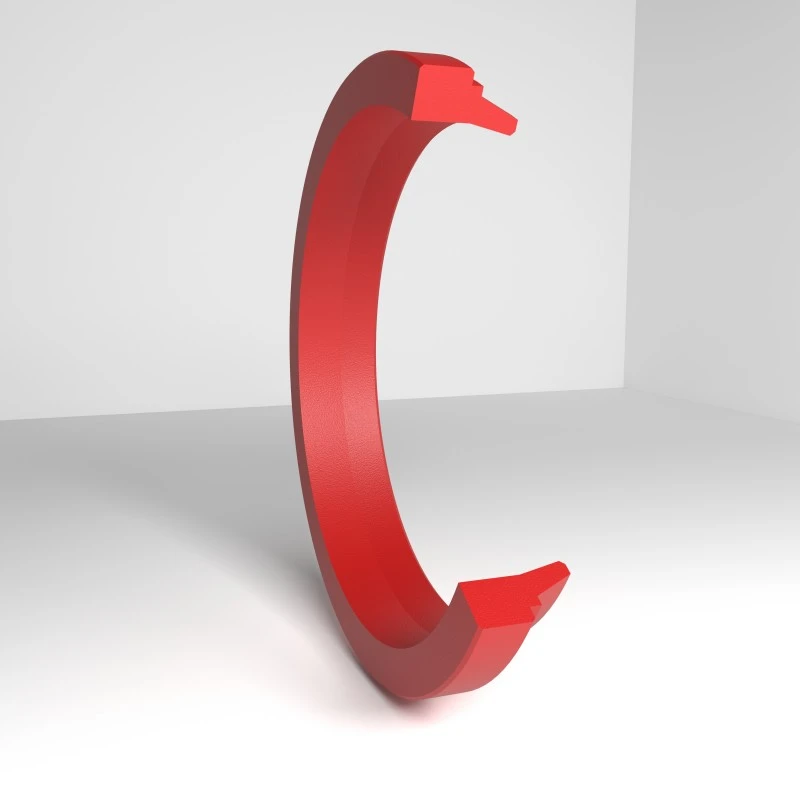

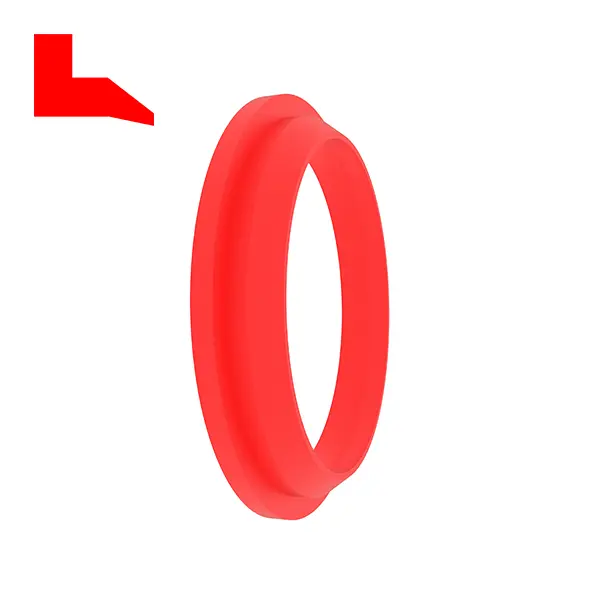

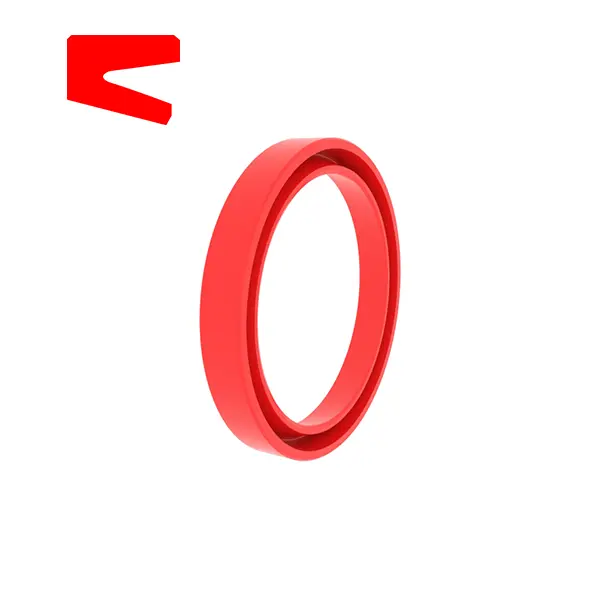

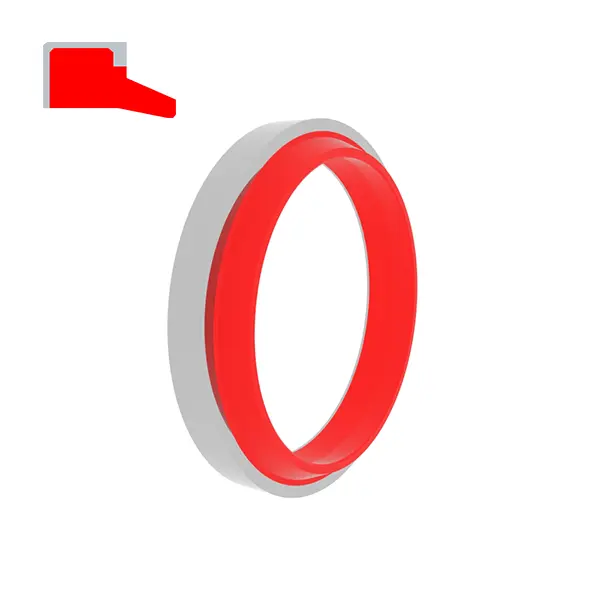

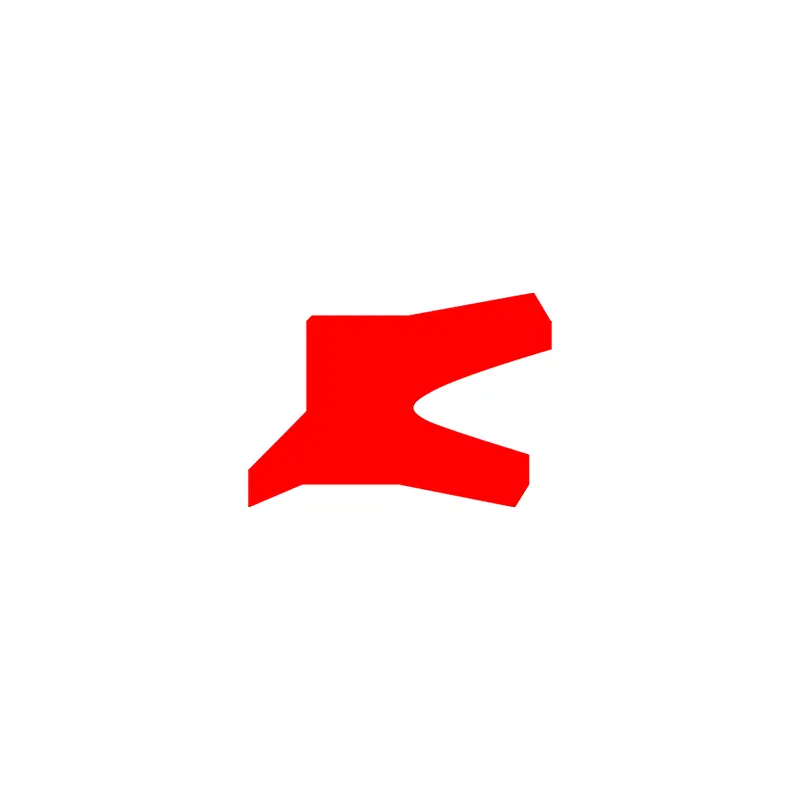

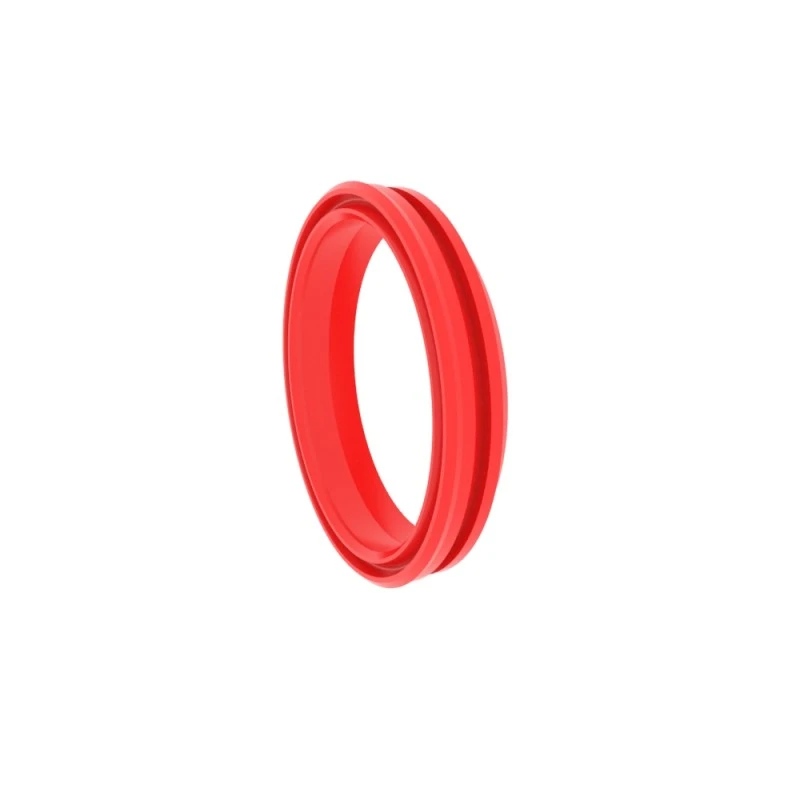

RCA101
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
H ...... Hauteur totale du joint de poussière
| Finition de surface | R tmax (μm) | RA (μM) |
| Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Groove Bottom Côté rainure | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Rapport de longueur de support du profil TP | 50% -95% |
|
| Tolérance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Exemple de commande
Modèle: RCA101
Groove Taille: 100x108x4 / 7
Matériel: RC-PU-H
Type d'étanchéité: RCA101, RCA104
Application principale: Protection standard de la poussière pour les cylindres d'huile
Avantages: installation simple, excellente anti-friction et effet anti-poussière, pas d'ovnement inversé dans la cavité, pas d'ouverture de pression entre l'anneau d'étanchéité et l'anneau de poussière.
Matériau: polyuréthane, caoutchouc
| Exemples de rainure | Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd + 8 | Φd + 6 | 4 | 1 | 7 | |||
|

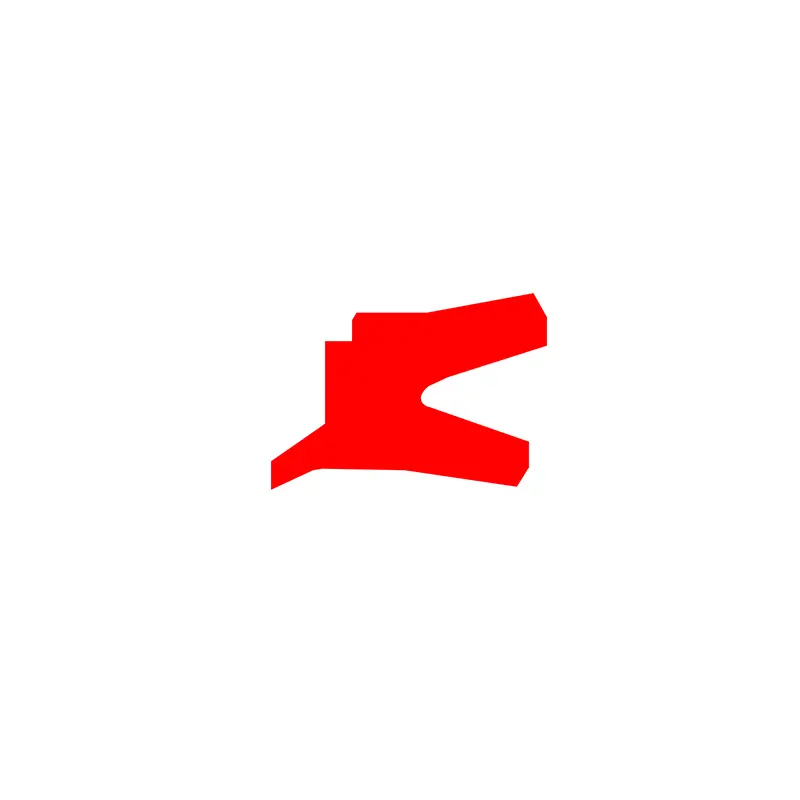

RCA104
|
100.1-149.9 | Φd + 12 | Φd + 9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd + 15 | Φd11 | 6.5 | 2 | 13 | |||

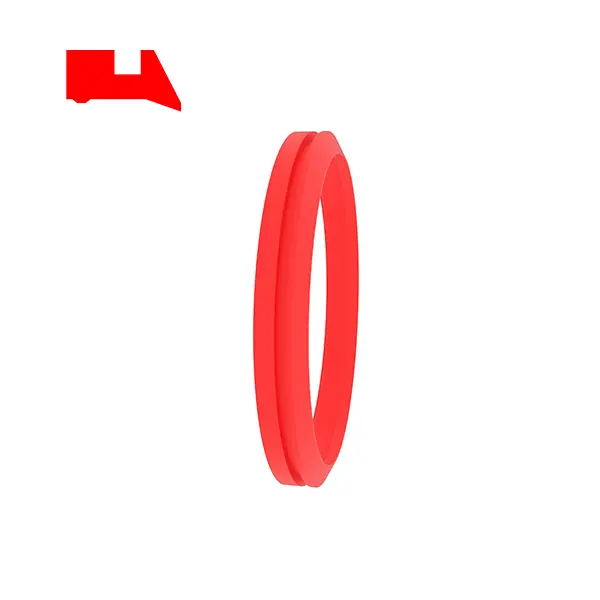

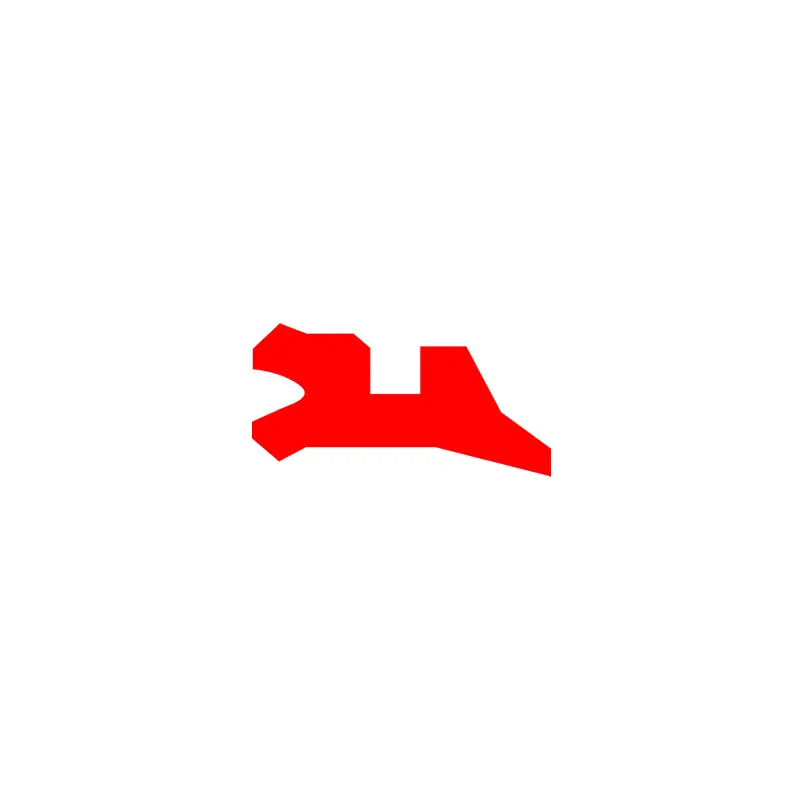

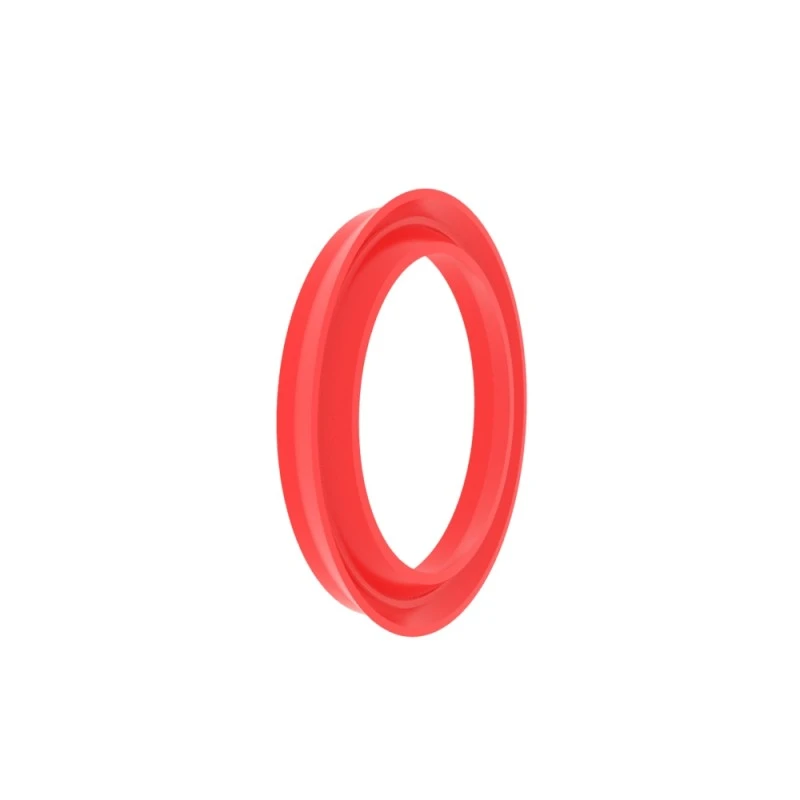

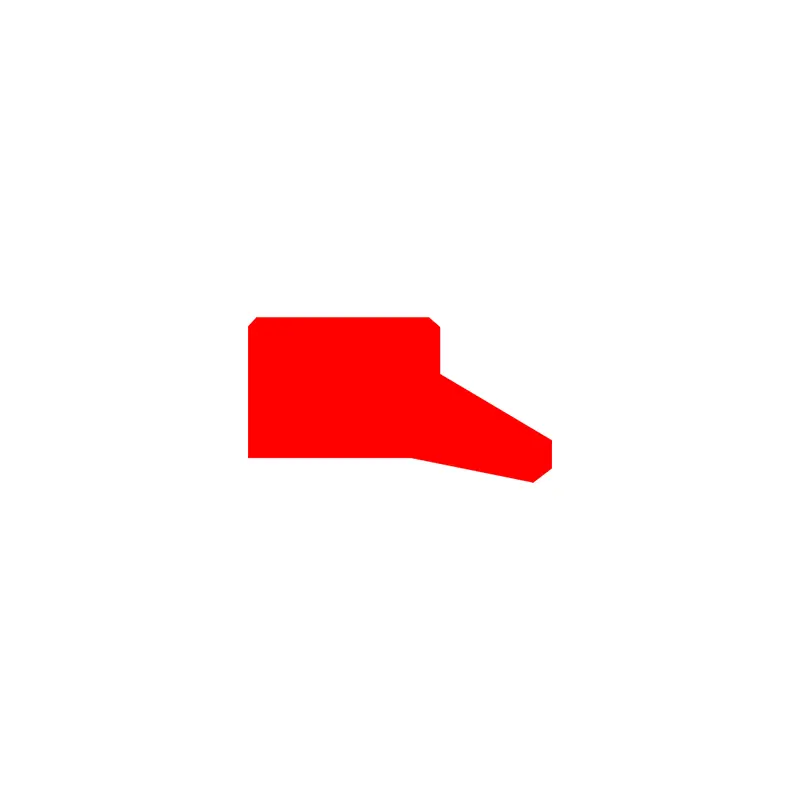

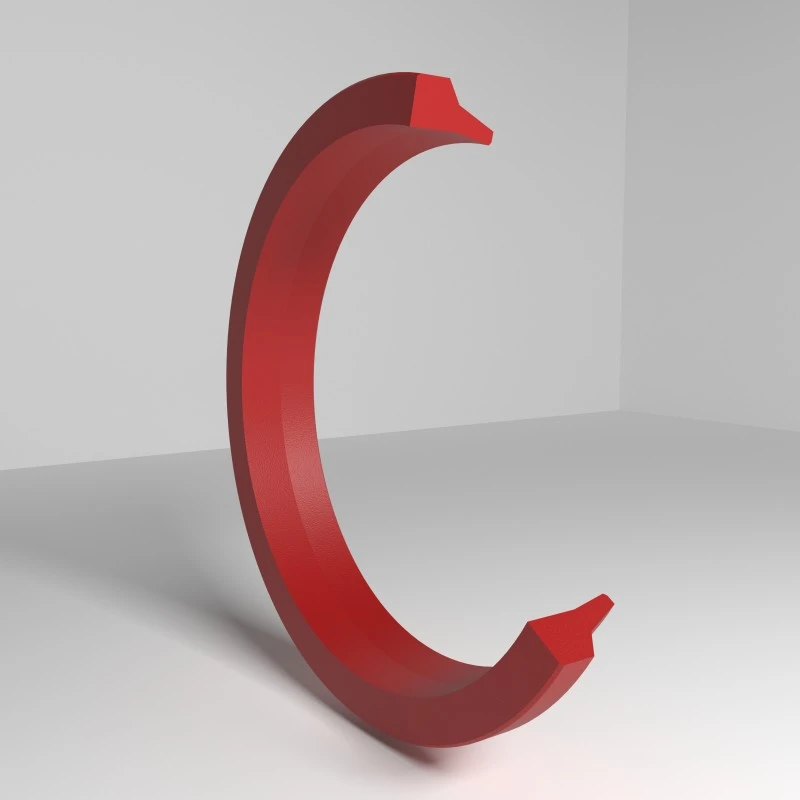

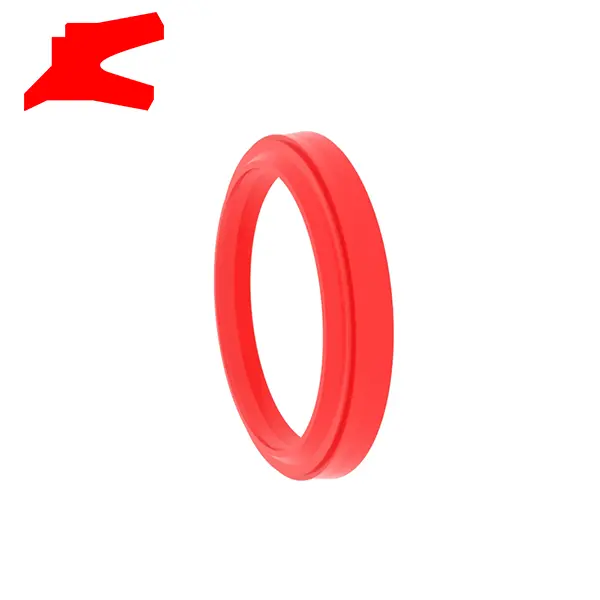

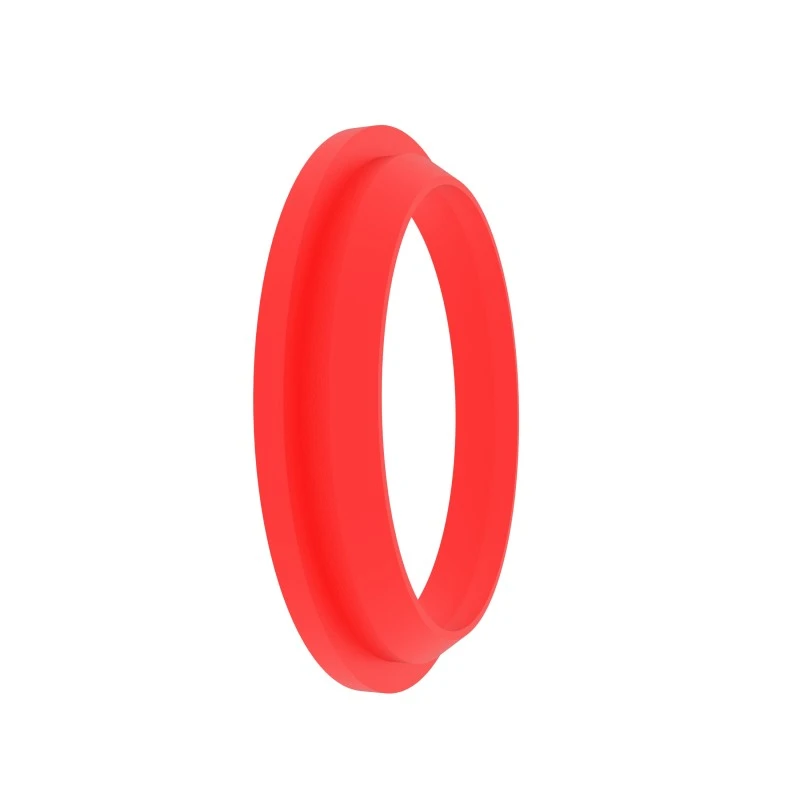

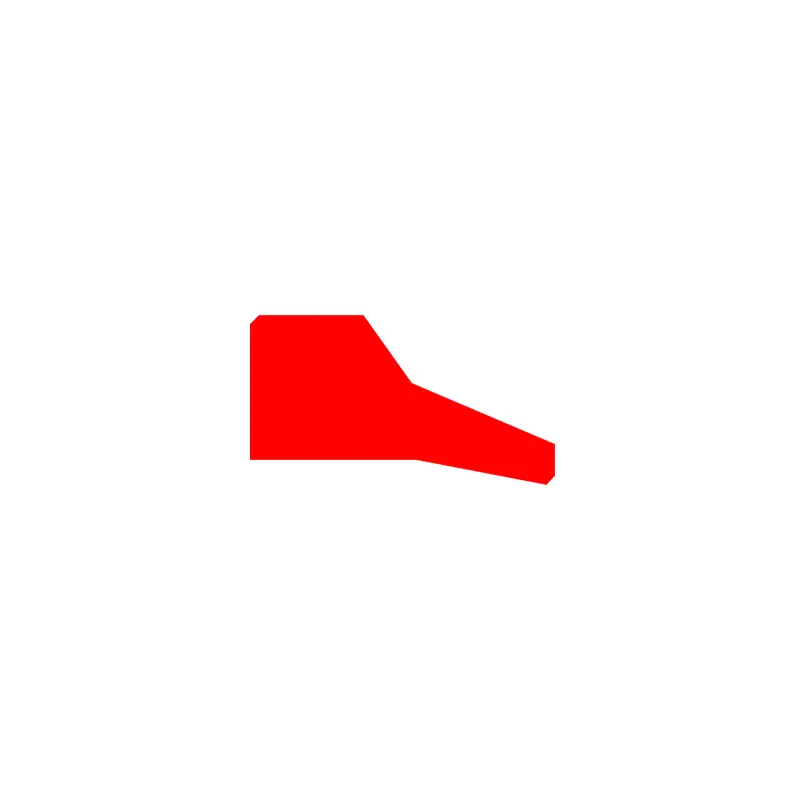

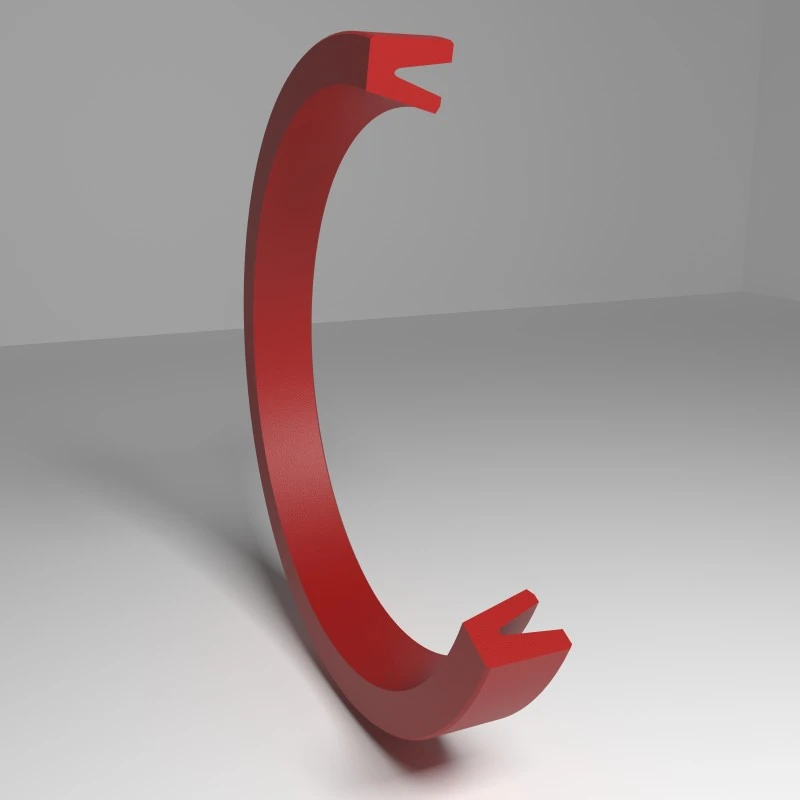

RCA102
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
H ...... Hauteur totale du joint de poussière
| Finition de surface | R tmax (μm) | RA (μM) |
| Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Groove Bottom Côté rainure | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Rapport de longueur de support du profil TP | 50% -95% |
|
| Tolérance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Exemple de commande
Modèle: RCA102
Taille de rainure / joint de poussière total Hauteur: 100x115x8.5
Matériel: RC-PU-H
Type d'étanchéité: RCA102, RCA105, RCA211

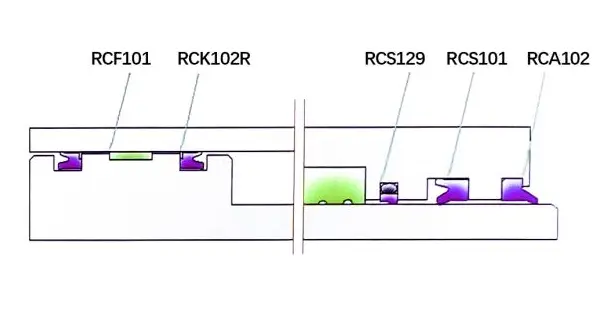

Application principale: principalement utilisé avec des joints de combinaison coulissants
Avantages: bonne performance de friction, RCA211 Sceau bidirectionnel
Matériau: (dureté ultra-élevée) Polyuréthane, caoutchouc
| Exemples de rainure | Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd + 8 | Φd + 4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd + 10 | Φd + 5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd + 15 | Φd + 7.5 | 8.5 | ≥2 | 11.5 | |||

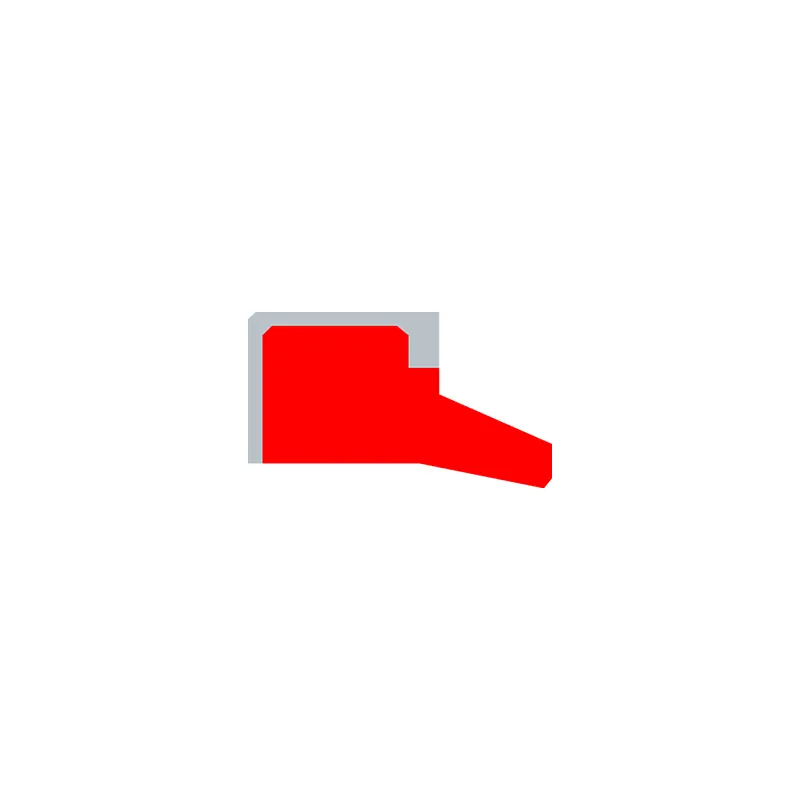

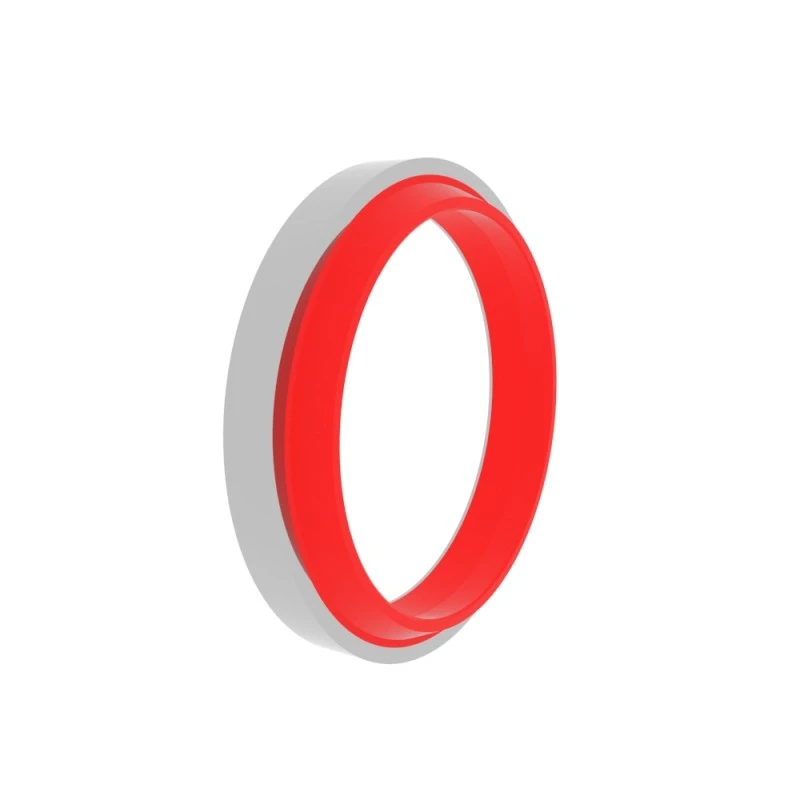

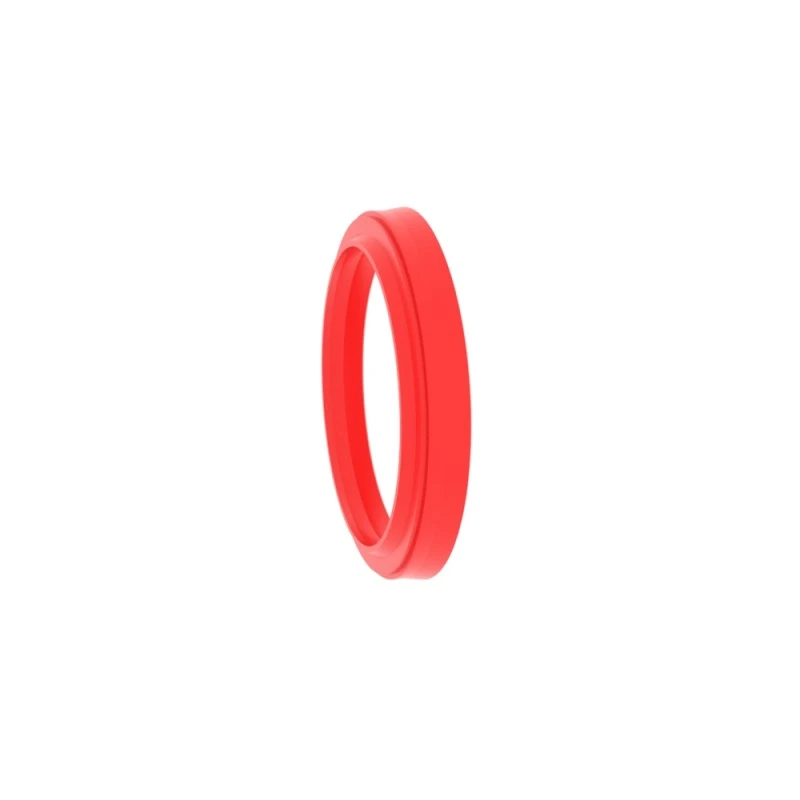

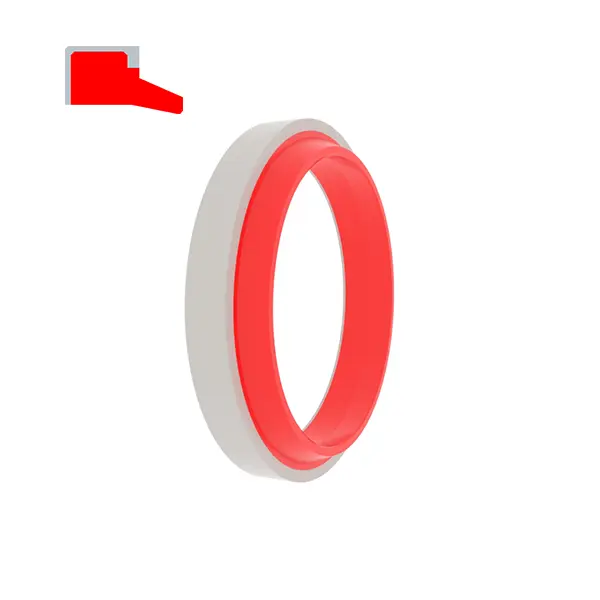

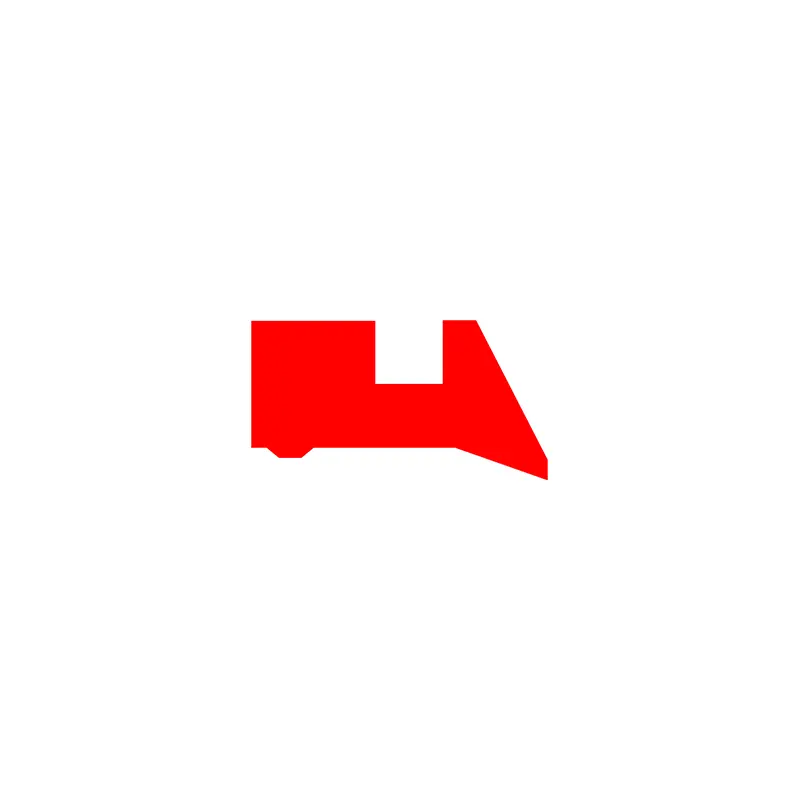

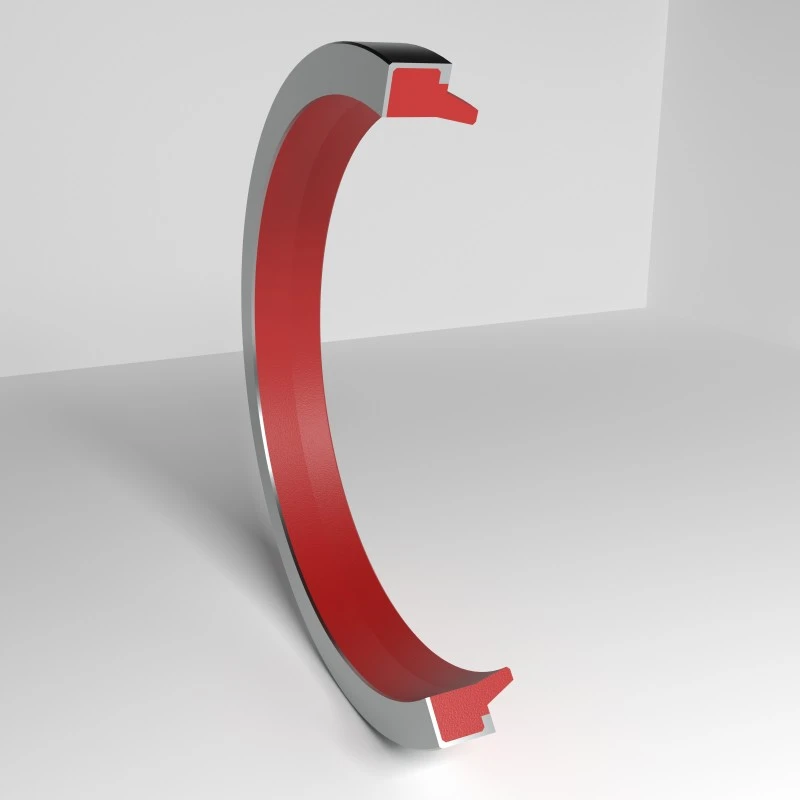

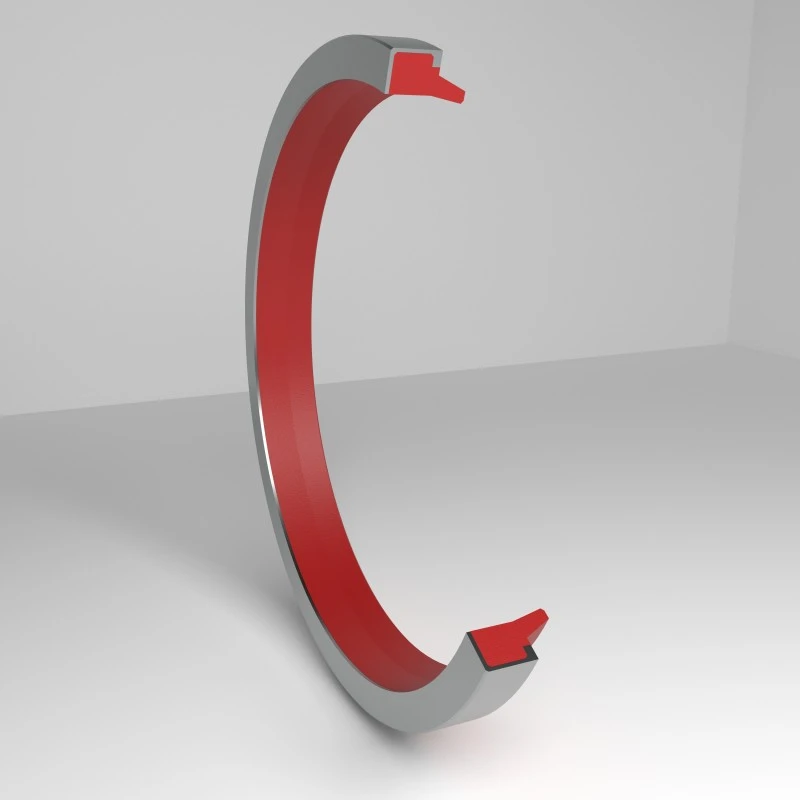

RCA103
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
H ...... Hauteur totale du joint de poussière
| Finition de surface | R tmax (μm) | RA (μM) |
| Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Groove Bottom Côté rainure | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Rapport de longueur de support du profil TP | 50% -95% |
|
| Tolérance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Exemple de commande
Modèle: RCA103
Taille de rainure / joint de poussière total Hauteur: 100x115x9 / 12
Matériel: rc-pu-h + pom
Type d'étanchéité: RCA103, RCA106
Application principale: cylindres standard et pour les rainures ouvertes
Avantages: Les performances anti-friction sont bonnes, et l'anneau de support empêche l'oxydation de se produire entre la rainure et le sceau, et le positionnement et l'installation dans la cavité sont fermes.
Matériau: (dureté ultra-élevée) Polyuréthane + polyoxyméthylène, caoutchouc + polyoxyméthylène
| Exemples de rainure | Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd + 8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd + 10 | 7 | 10 | ||
| 100-200 | Φd + 15 | 9 | 12 | |||
| ＞ 200 | Φd + 20 | 12 | 16 | |||

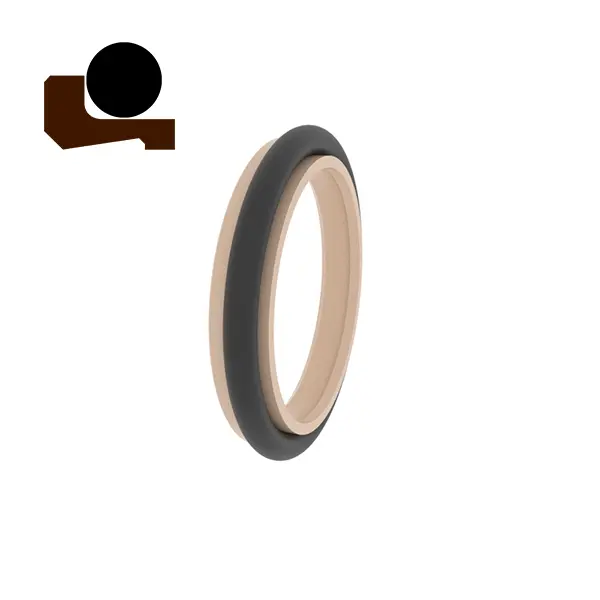

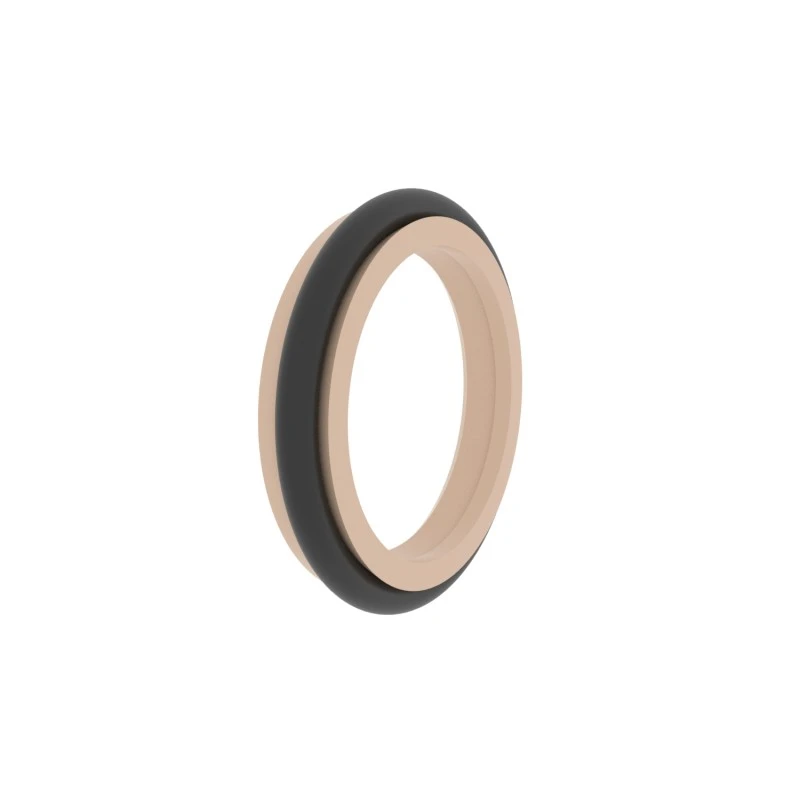

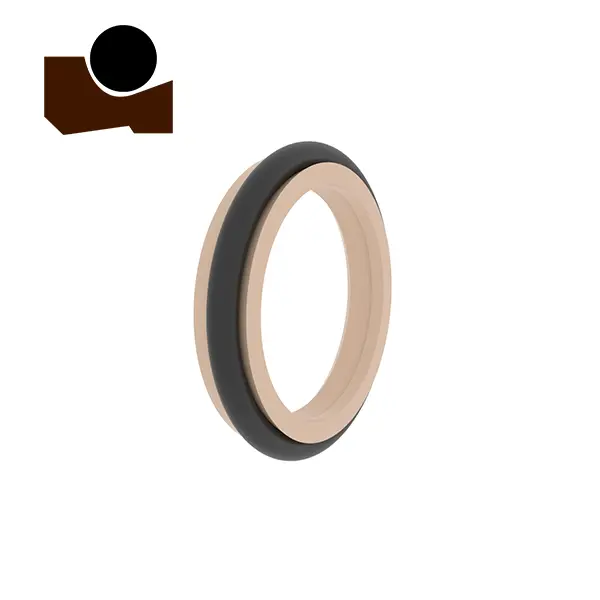

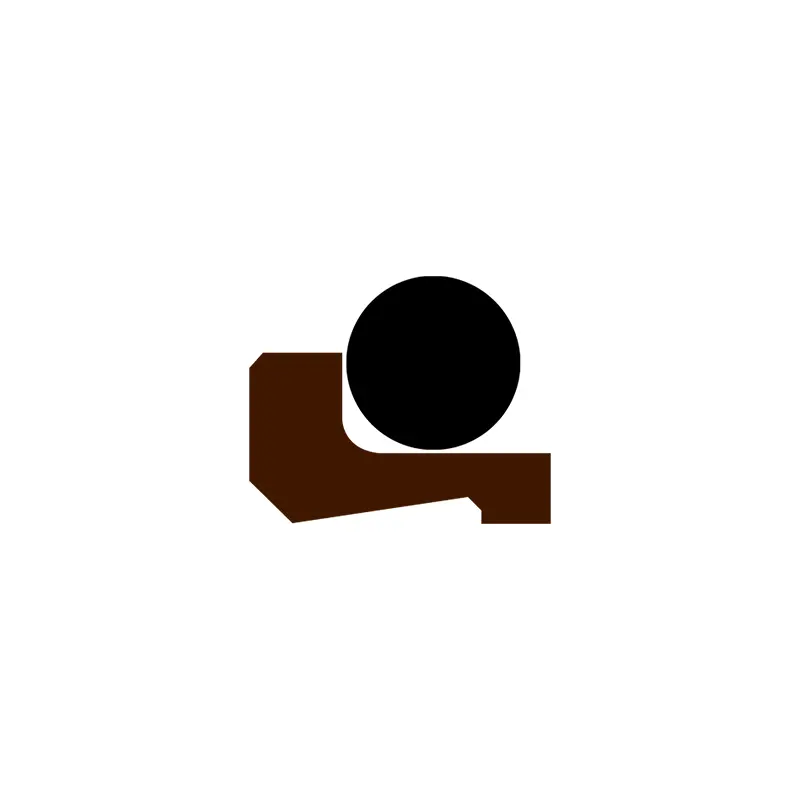

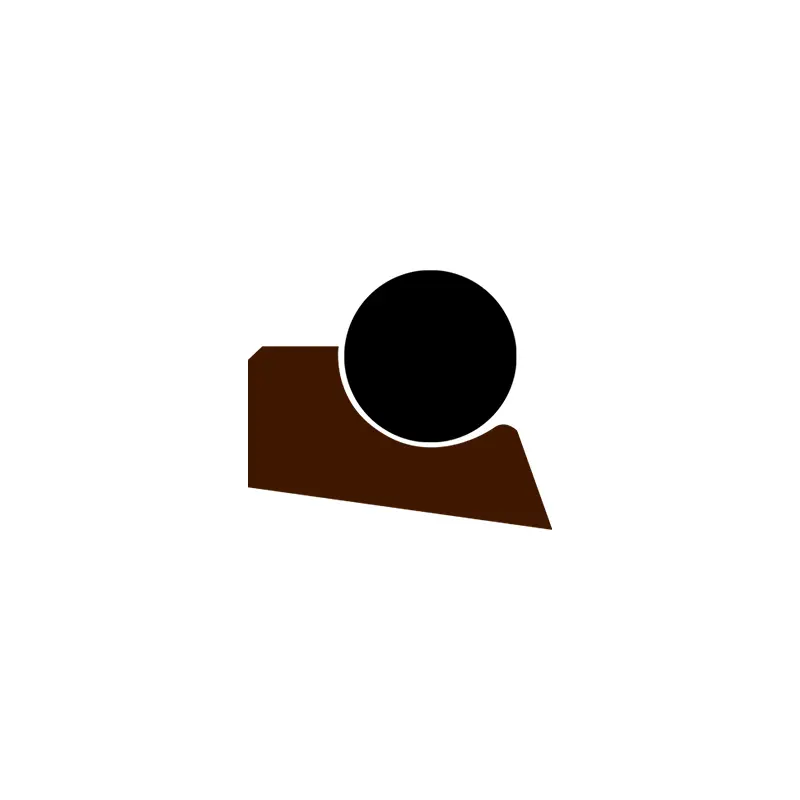

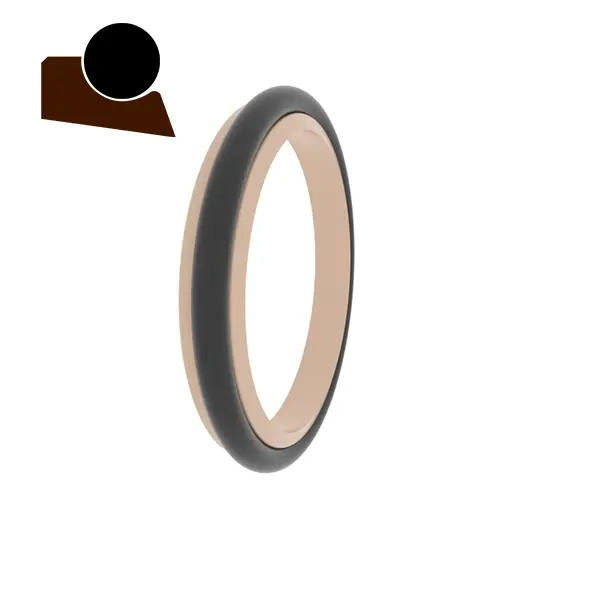

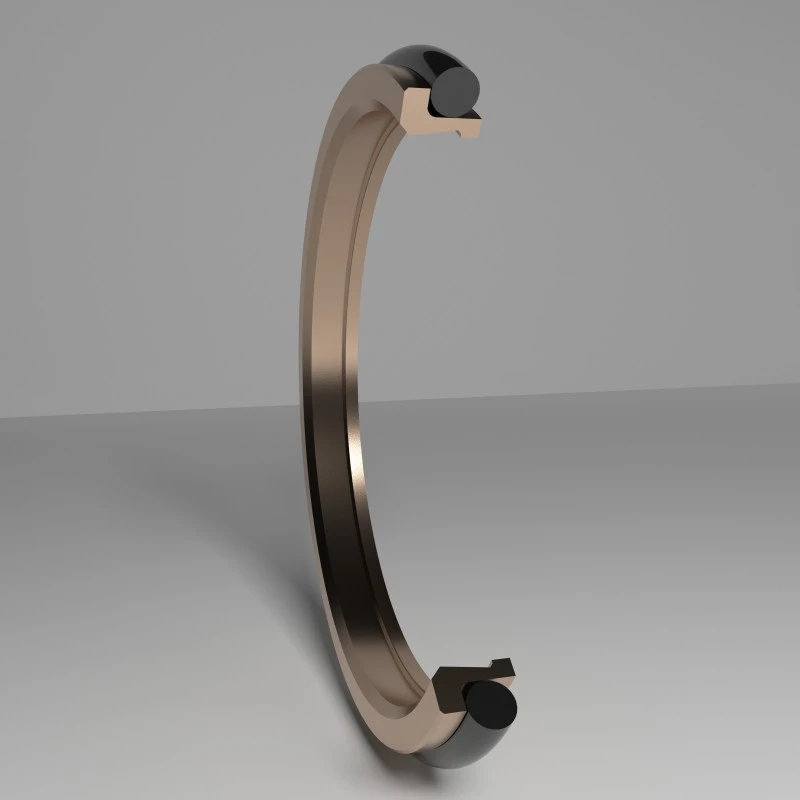

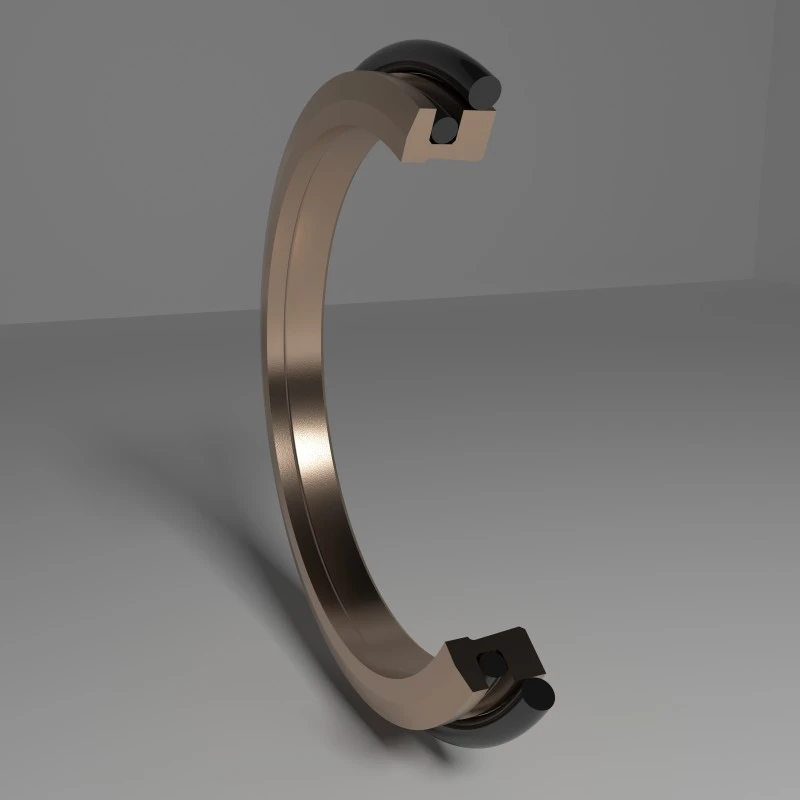

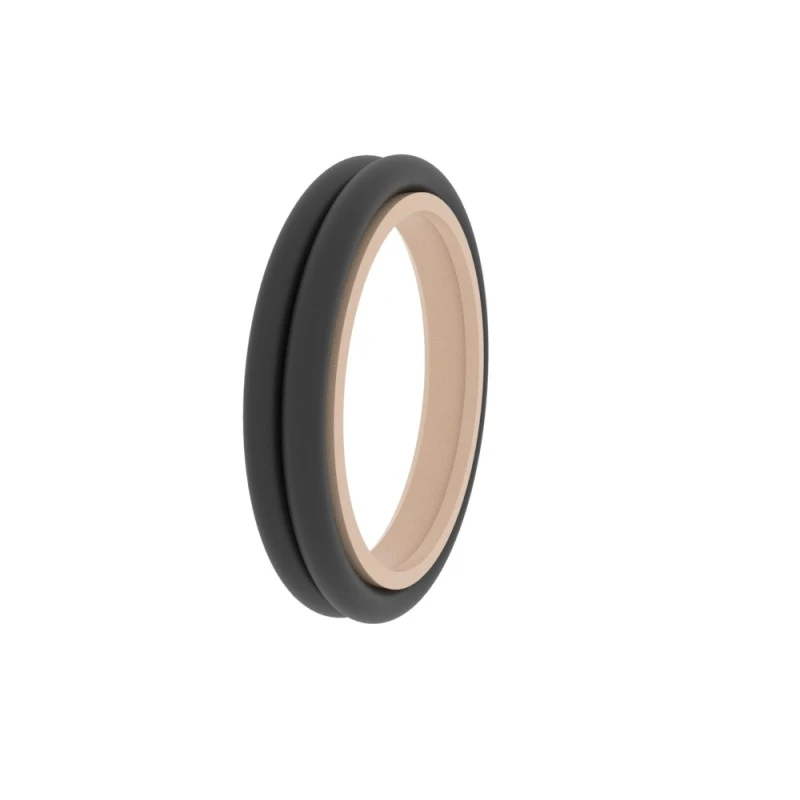

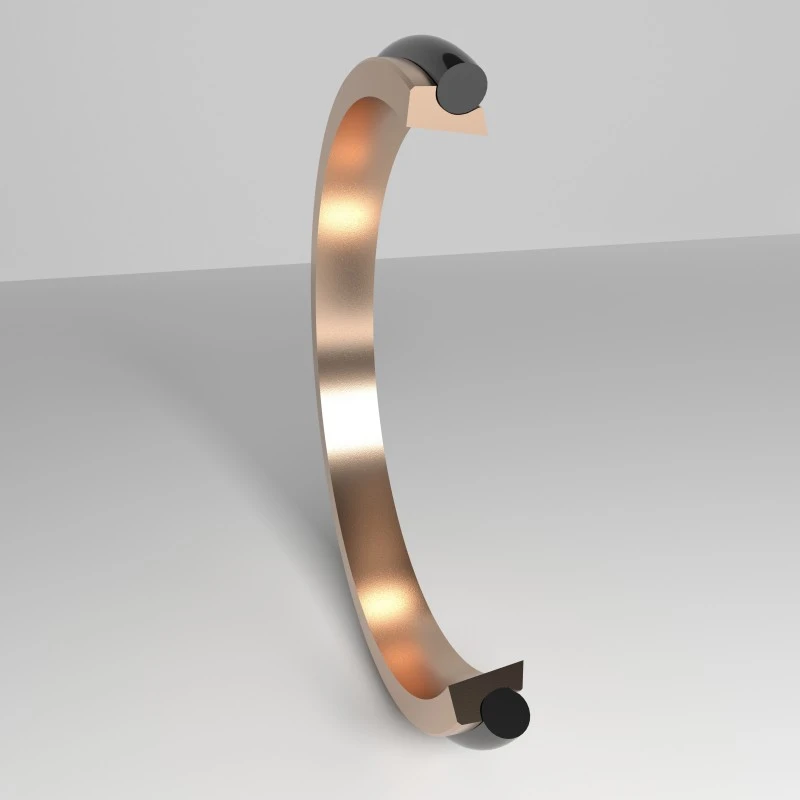

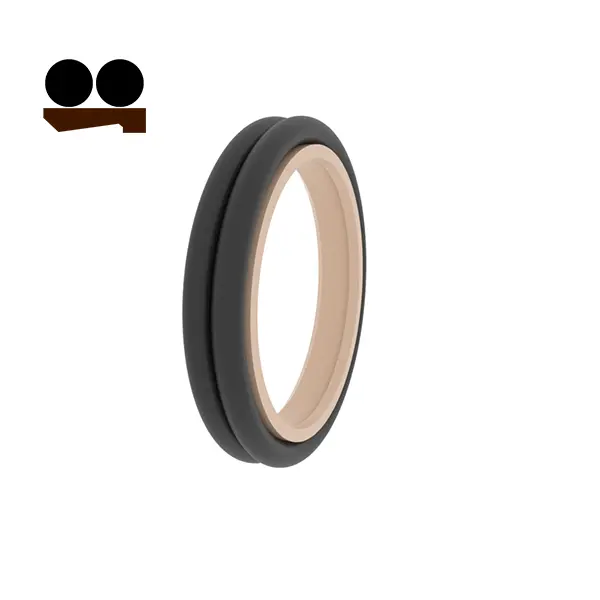

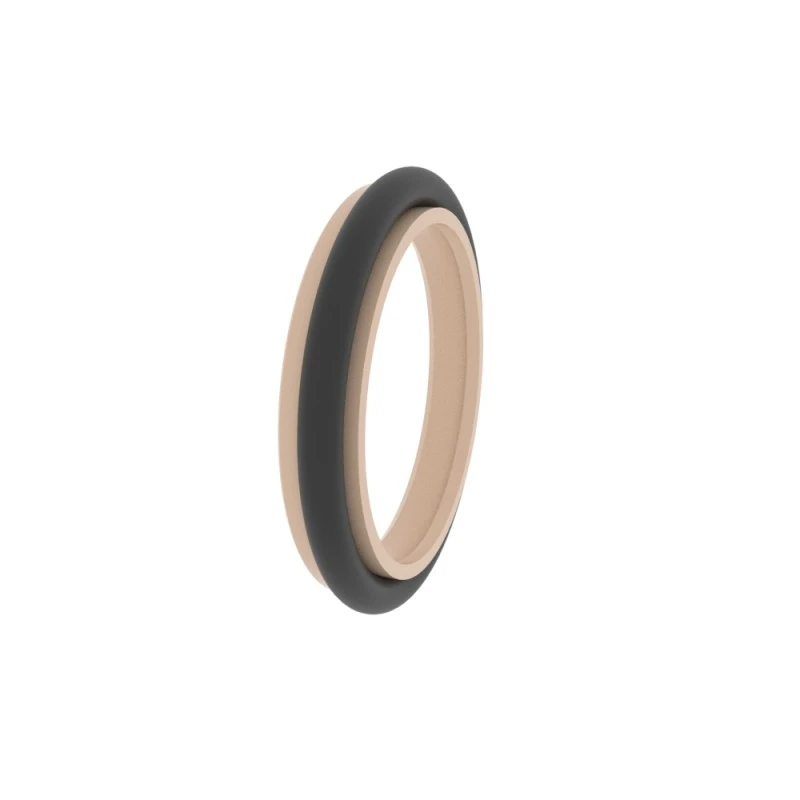

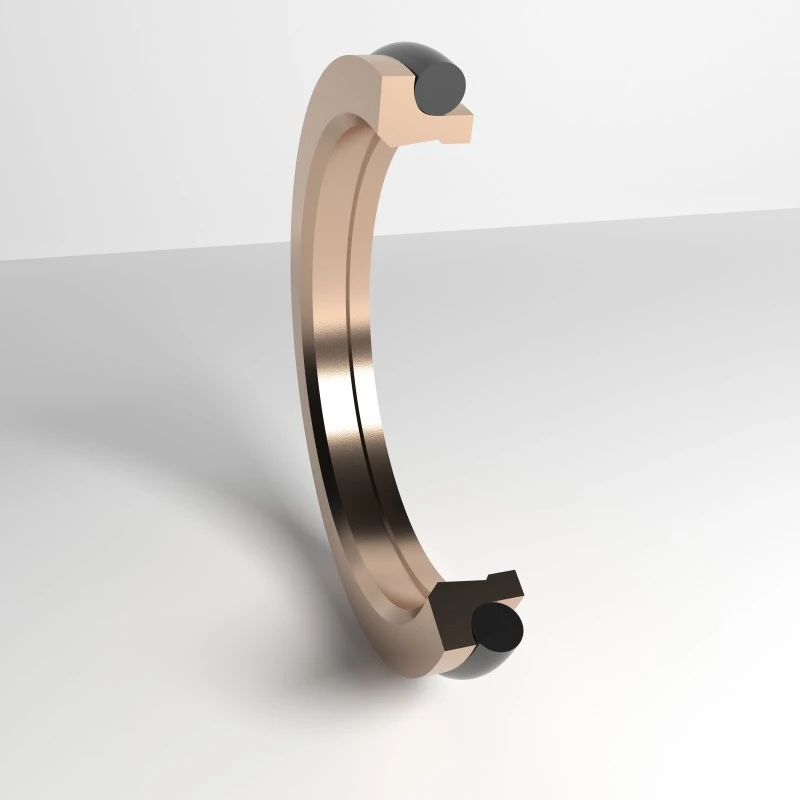

RCA115
Taille de commande
Φd ...... diamètre extérieur
Φd1 ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
| Finition de surface | R tmax (μm) | RA (μM) |
| Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Groove Bottom Côté rainure | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Rapport de longueur de support du profil TP | 50% -95% |
|
| Tolérance | |
| Φd1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Exemple de commande

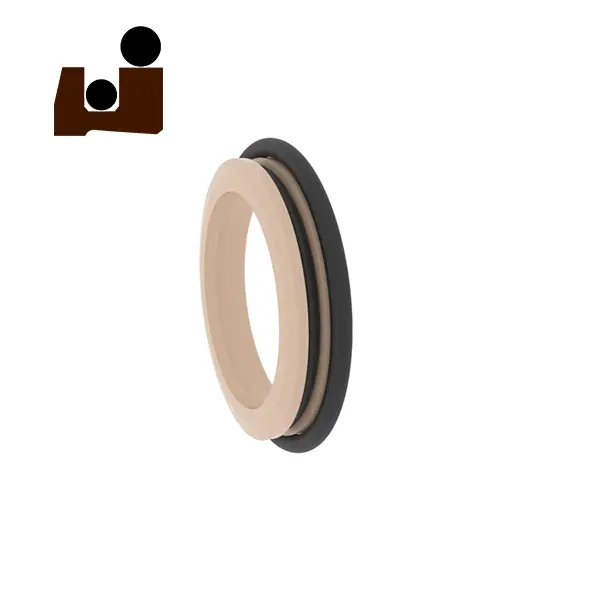

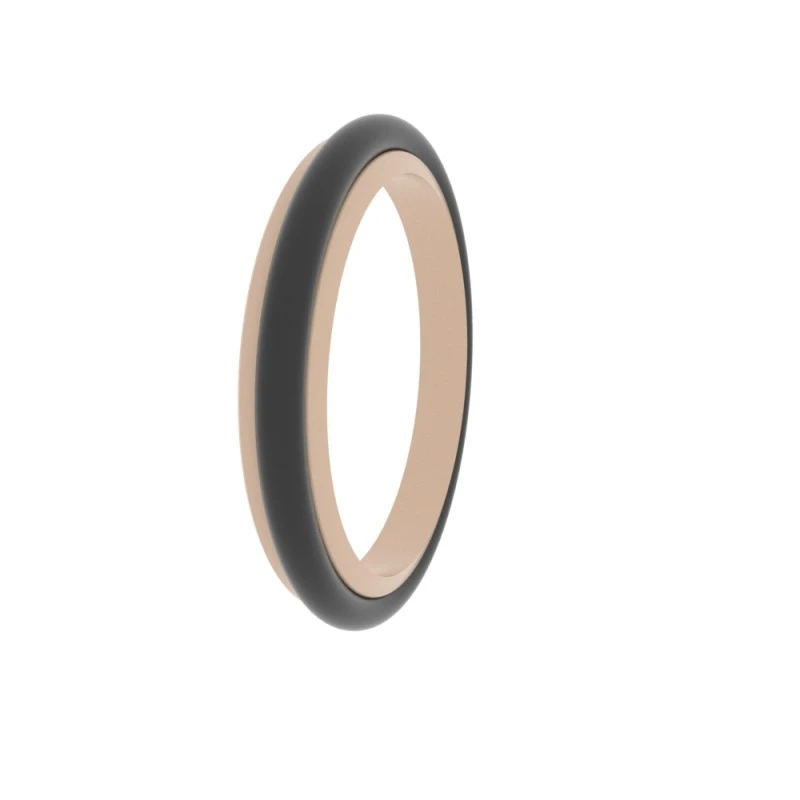

Modèle: RCA115
Taille de rainure / joint de poussière total Hauteur: 100x108.8x6
Matériel: PTFE3 + NBR
Type d'étanchéité: RCA115, RCA118
Application principale: industrie chimique, industrie alimentaire et vannes de servomotes
Avantages: coefficient de frottement faible, pas de rampe, petit espace d'installation, longue durée de vie résistante à l'usure et excellentes capacités d'ajustement et de positionnement pendant le travail.
Matériau: tétrafluoroéthylène, caoutchouc nitrile ou caoutchouc de fluor
| Exemples de rainure | Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) | |||||||
 |

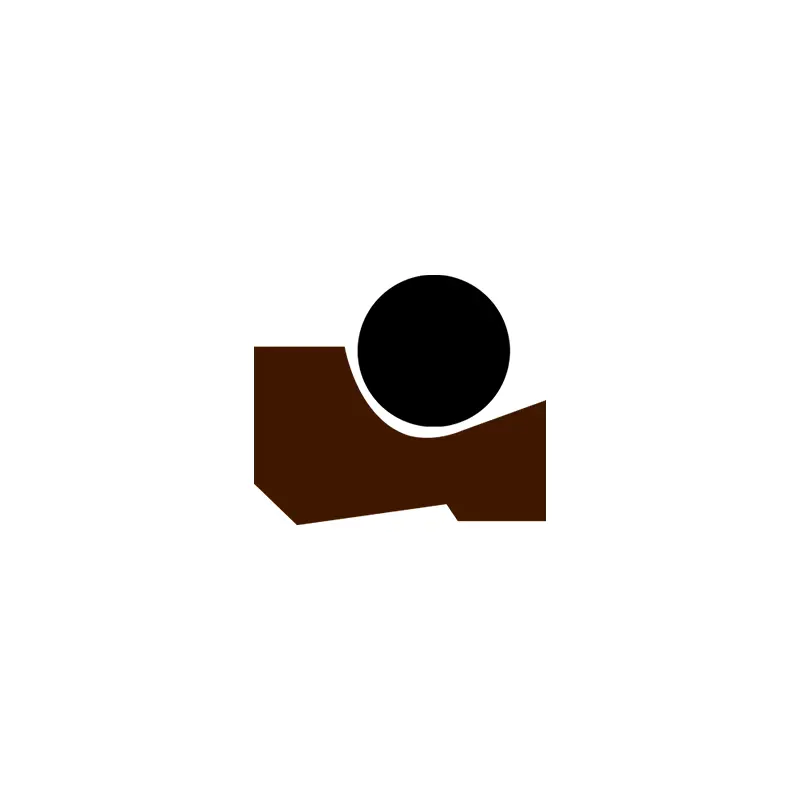

RCA115
|
Φd | Φd | L | D1 | a | Joint torique | |
| 6-11.9 |
Φd + 4.8 | 3.7 | D + 1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd + 6.8 | 5.0 | D + 1.5 | 2 | 2.62 | |||
|

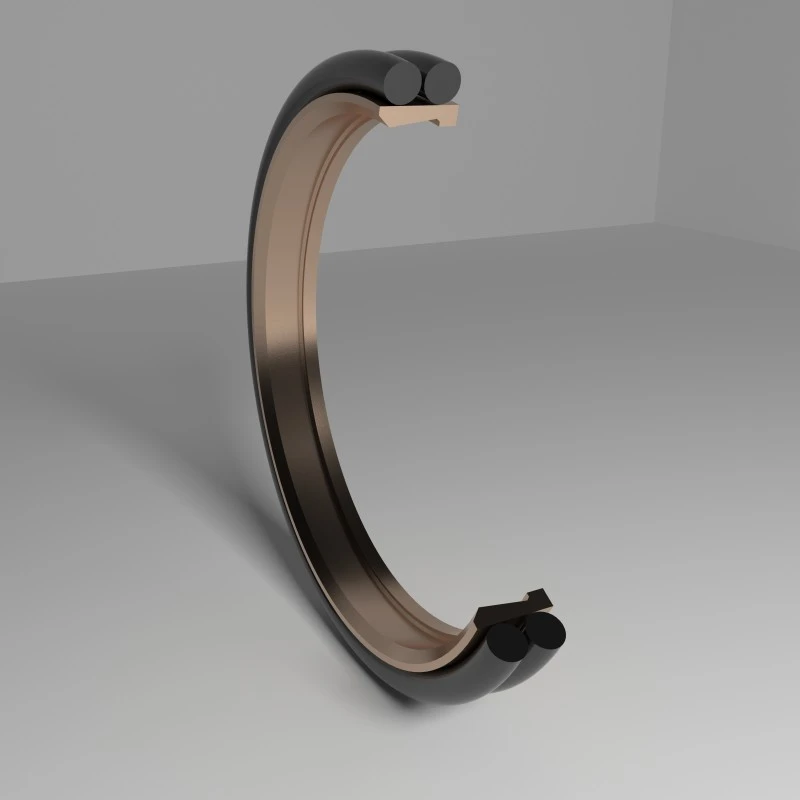

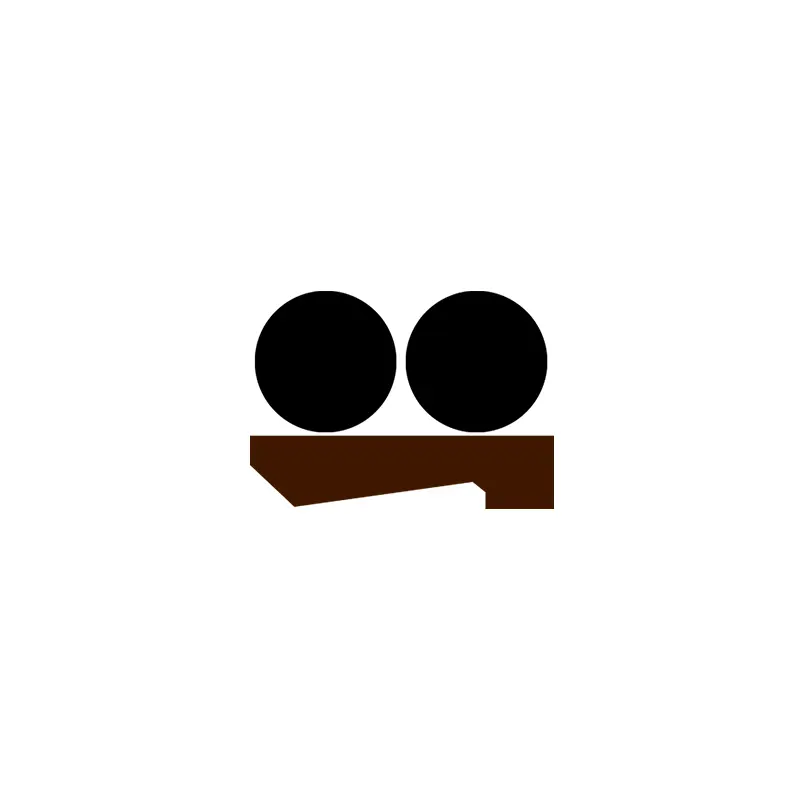

RCA116
|
65-250.9 | Φd + 8.8 | 6.0 | D + 1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd + 12.2 | 8.4 | d + 2 | 3 | 5.33 | |||
| 421-650.9 | Φd + 16.0 | 11.0 | d + 2 | 4 | 7.00 | |||
| ≥150 | Φd + 20,0 | 12.0 | D + 2.5 | 5 | 8.40 | |||
