Anneau de guide de joint

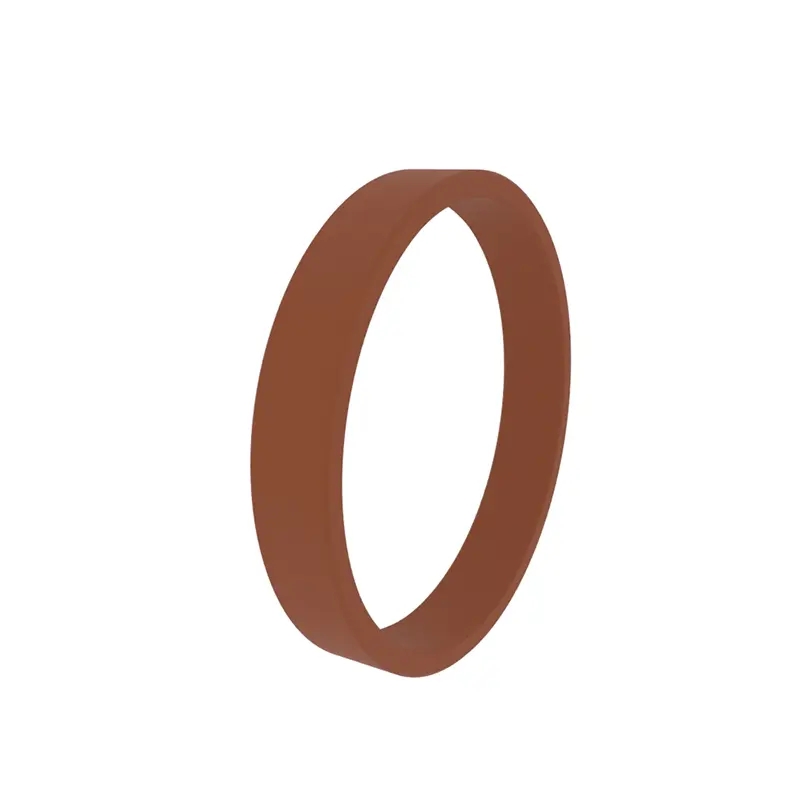

Notre anneau de guidage de joint de virage est largement utilisé dans les cylindres hydrauliques, les systèmes pneumatiques, les machines industrielles et autres champs. Nous pouvons fournir des solutions personnalisées en fonction des besoins des clients pour aider à améliorer l'efficacité du fonctionnement de l'équipement et la fiabilité d'étanchéité. Selon différentes caractéristiques, nous avons divisé l'anneau de guidage du joint de virage en différentes séries de modèles.

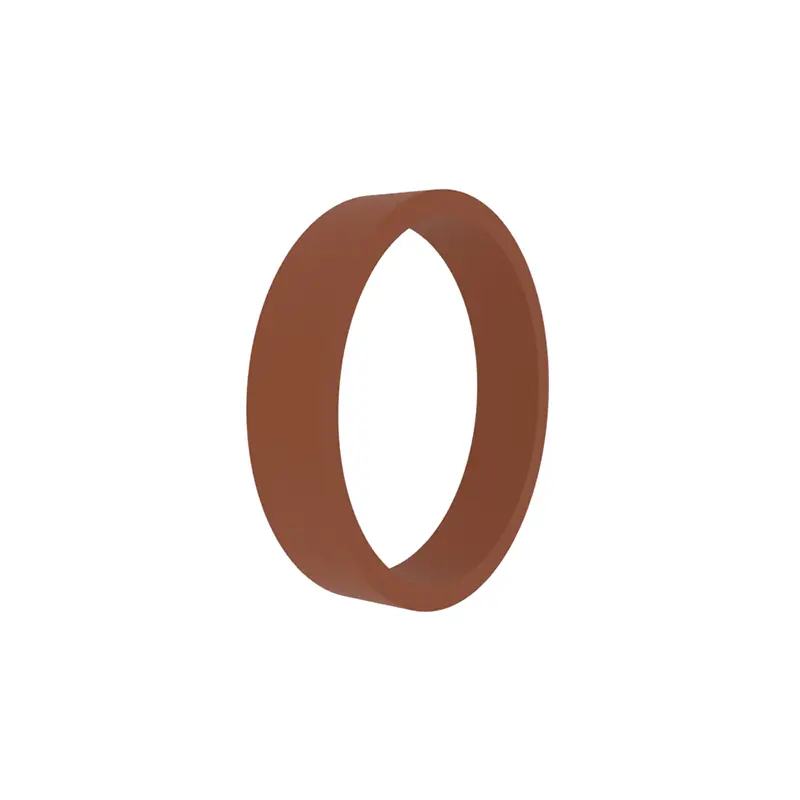

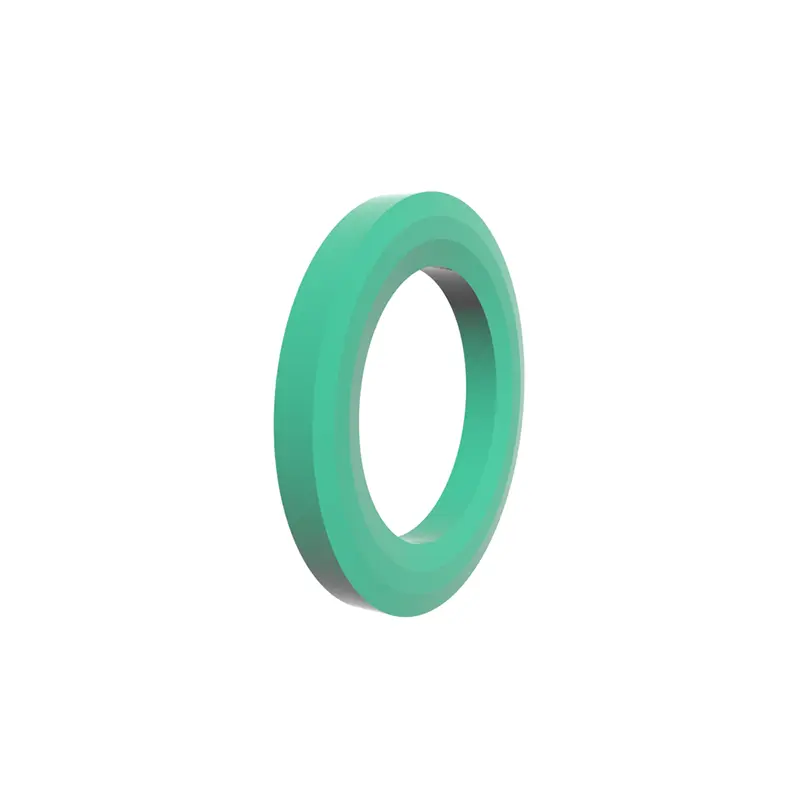

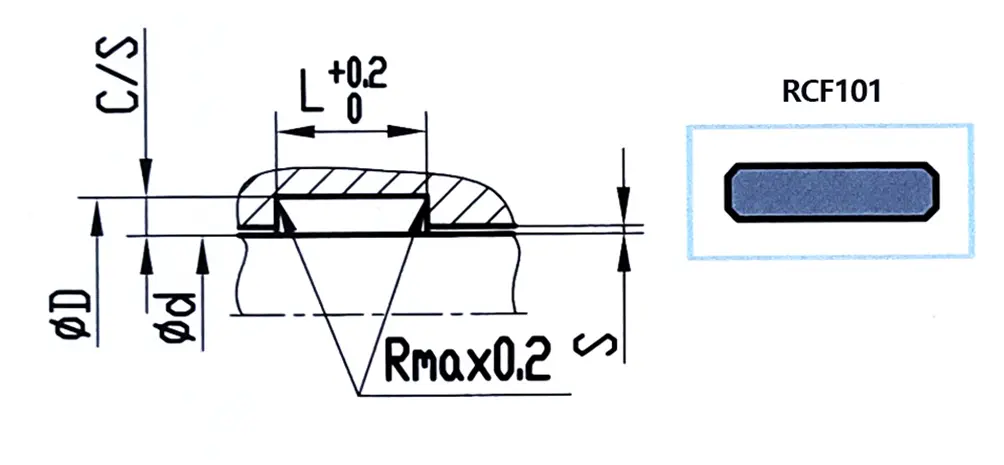

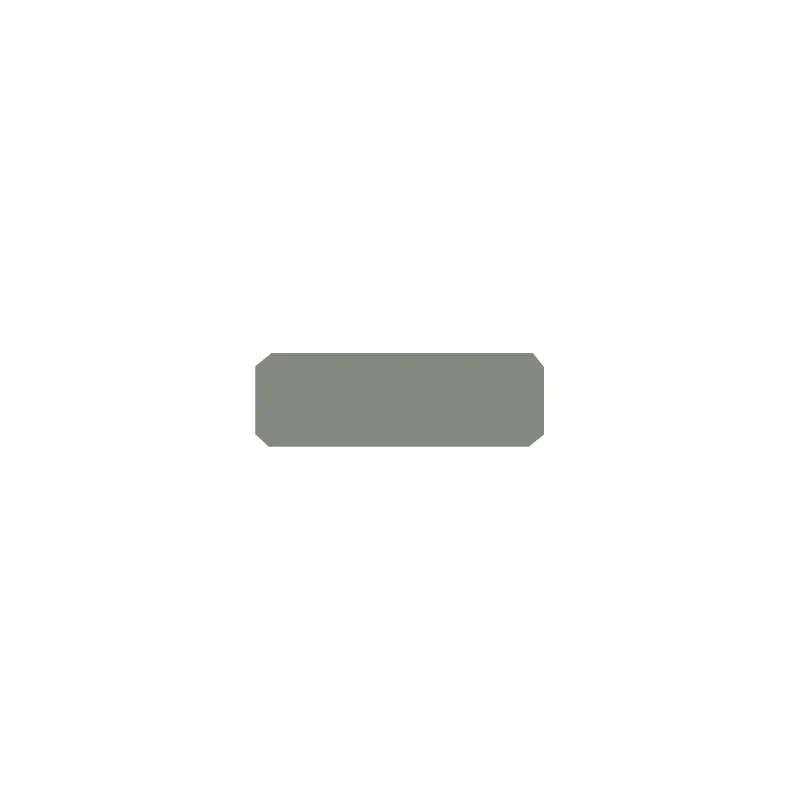

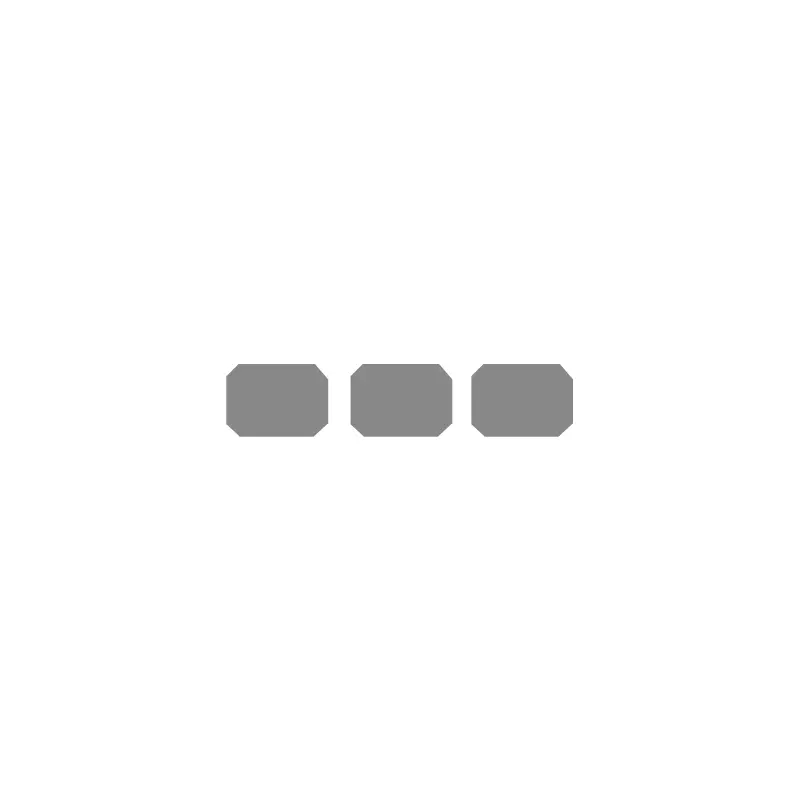

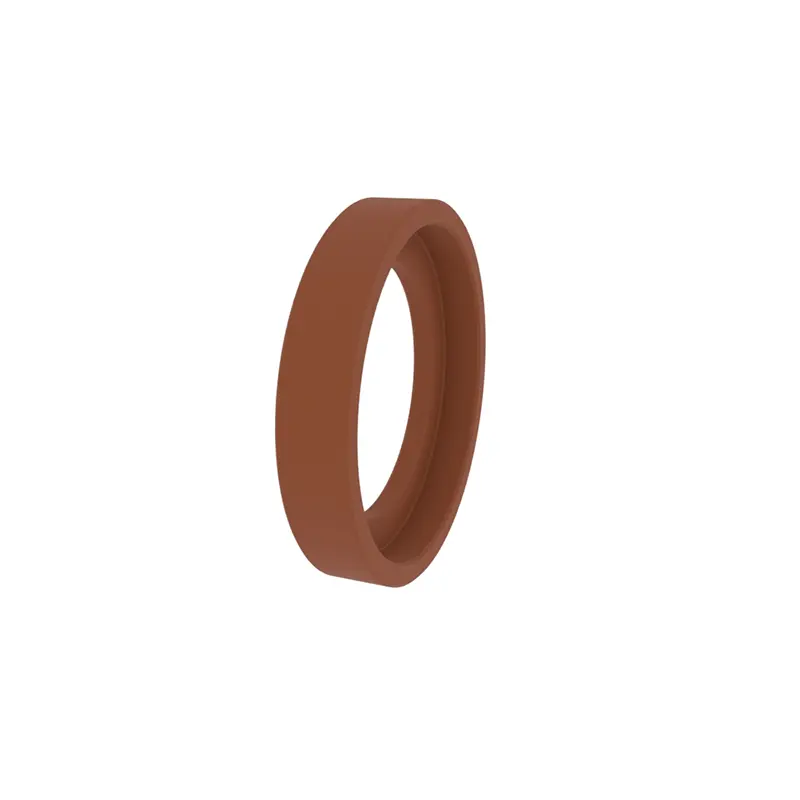

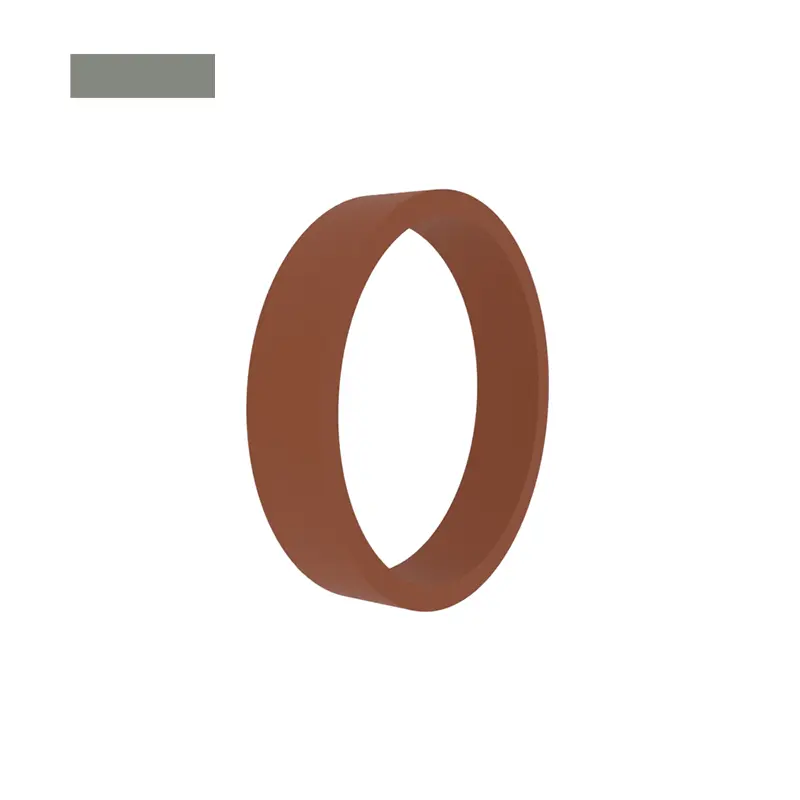

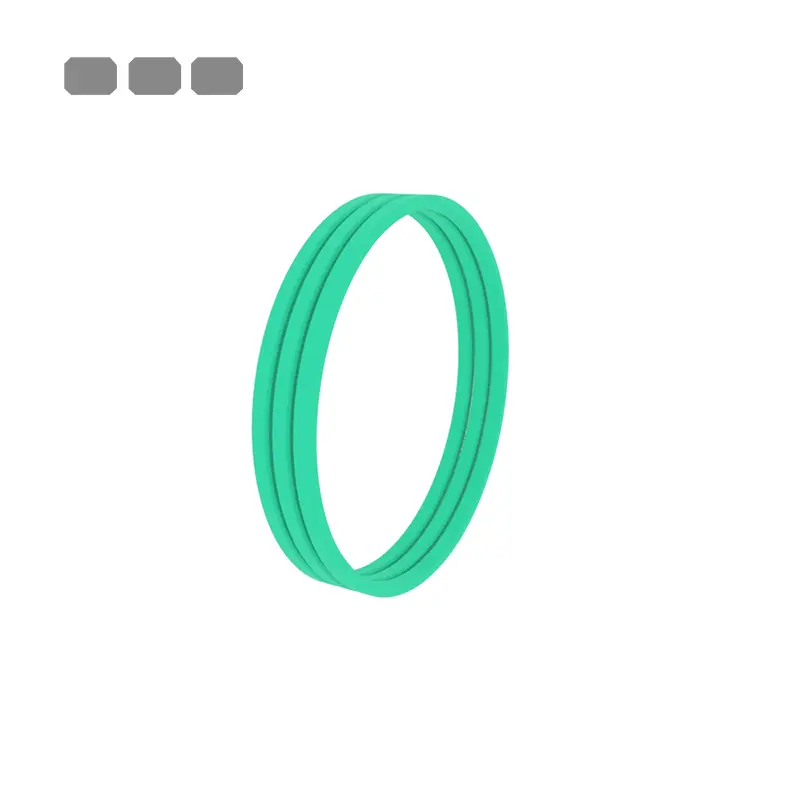

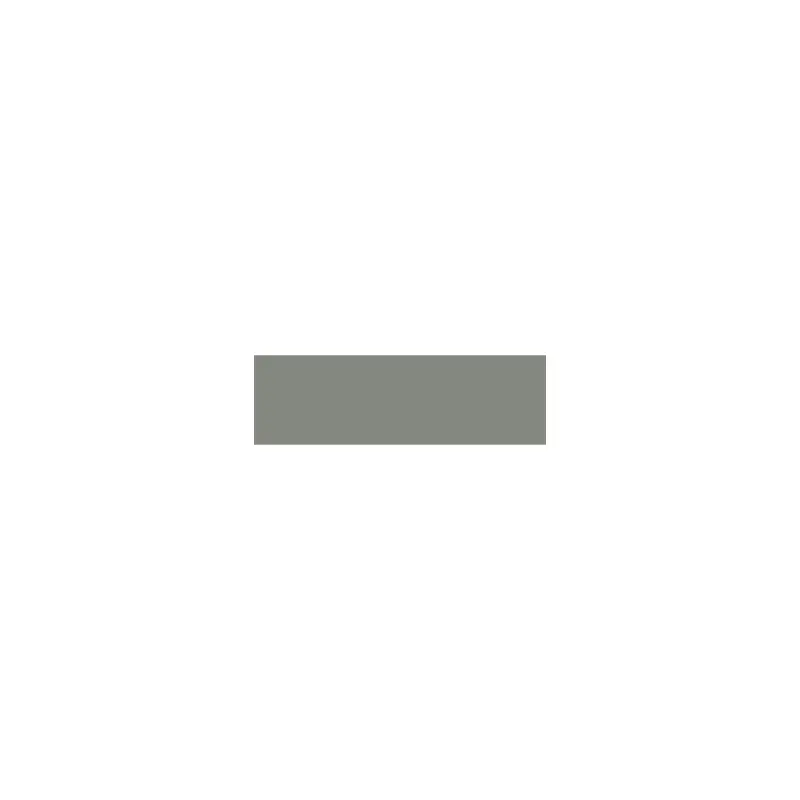

Les anneaux de guide standard RCF101, RCF102, RCFB102 conviennent aux guides de piston et de tige de piston des cylindres. La plupart d'entre eux doivent être ouverts et installés dans des rainures fermées, ou ils peuvent être ouverts.

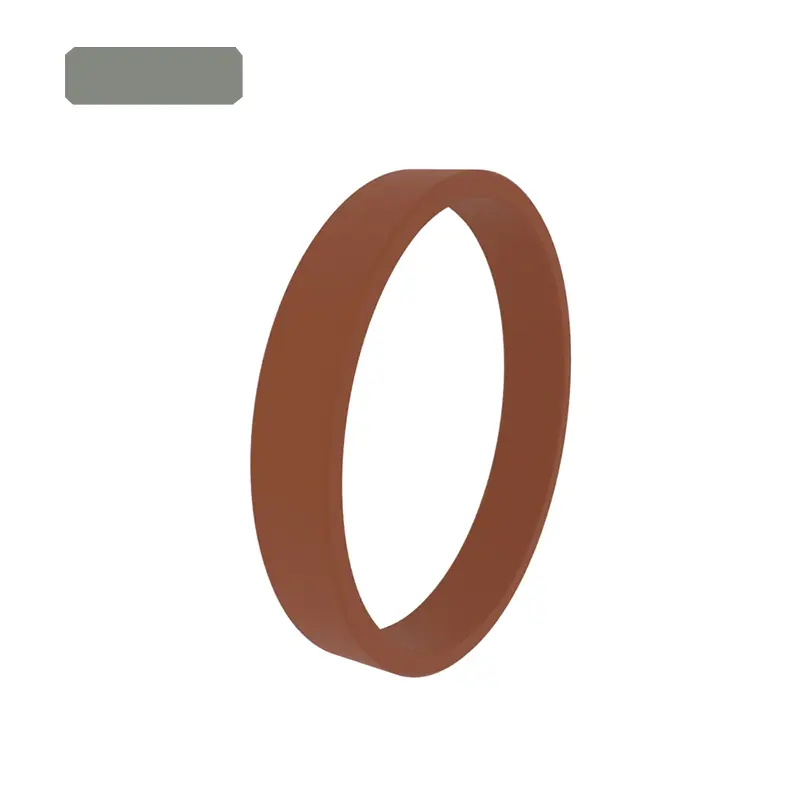

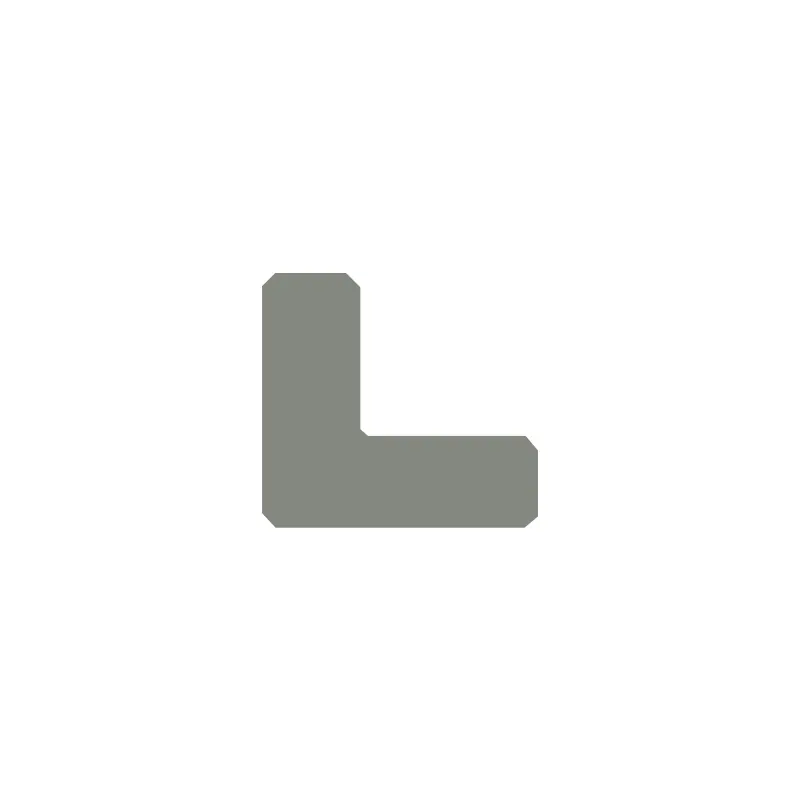

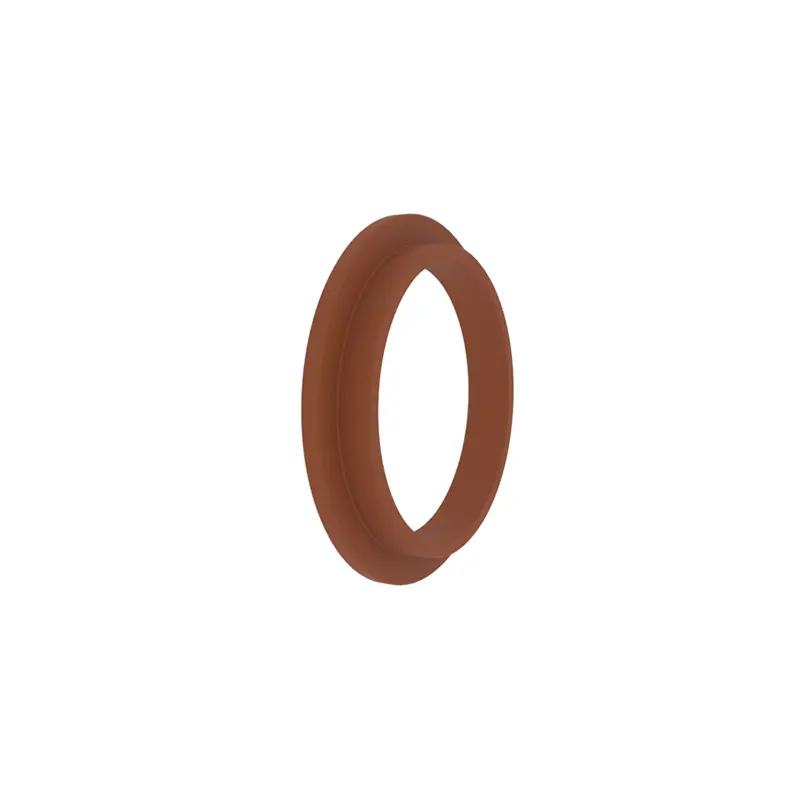

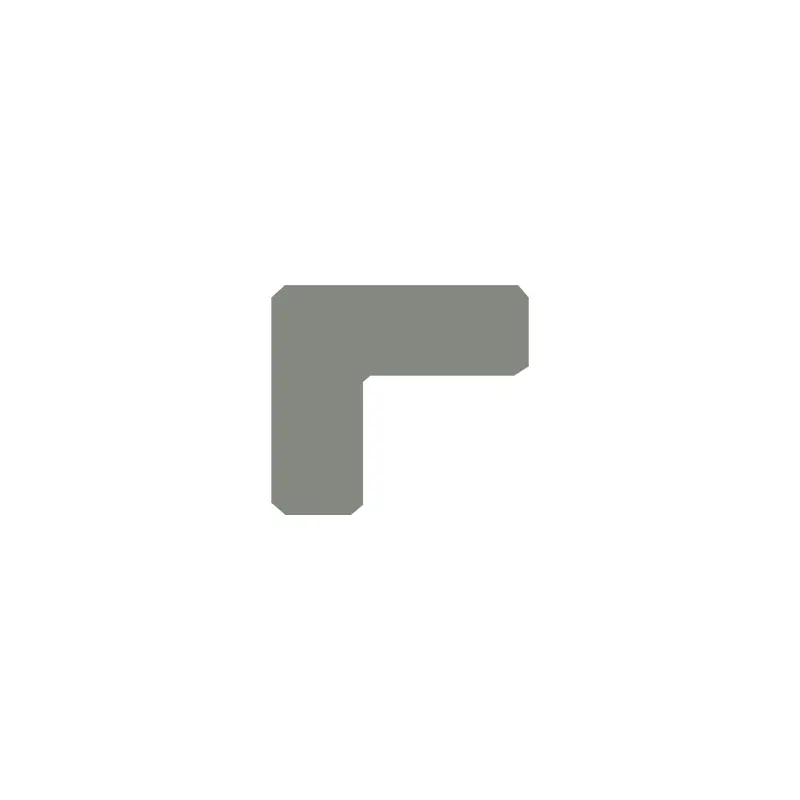

Les anneaux de guide standard RCF103, RCF104 conviennent aux guides de piston. La conception avec les coins le fait avoir les fonctions des anneaux de guidage et des anneaux de conservation. Il peut être ouvert ou non.

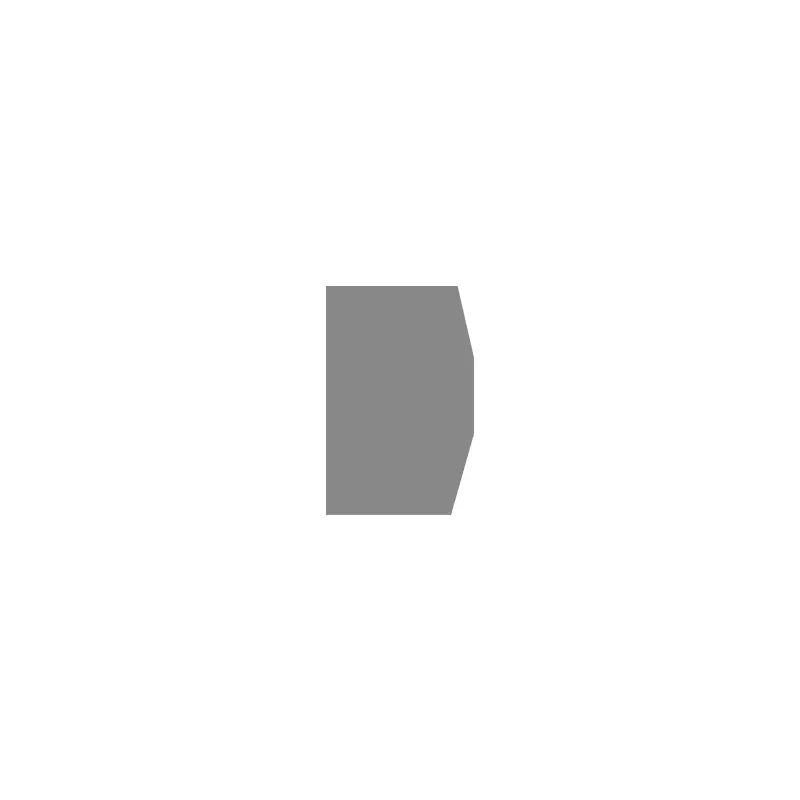

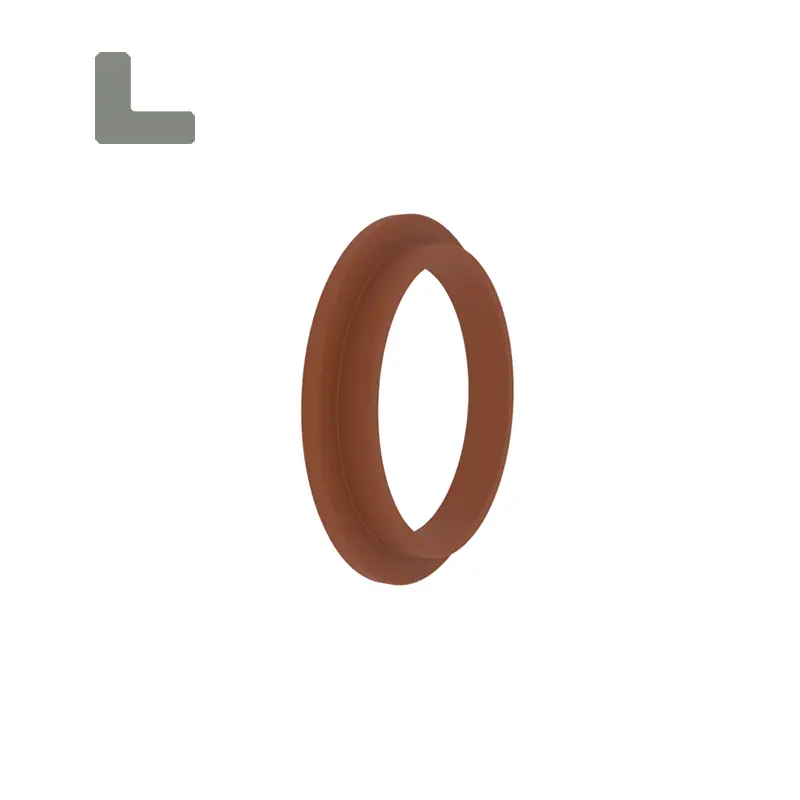

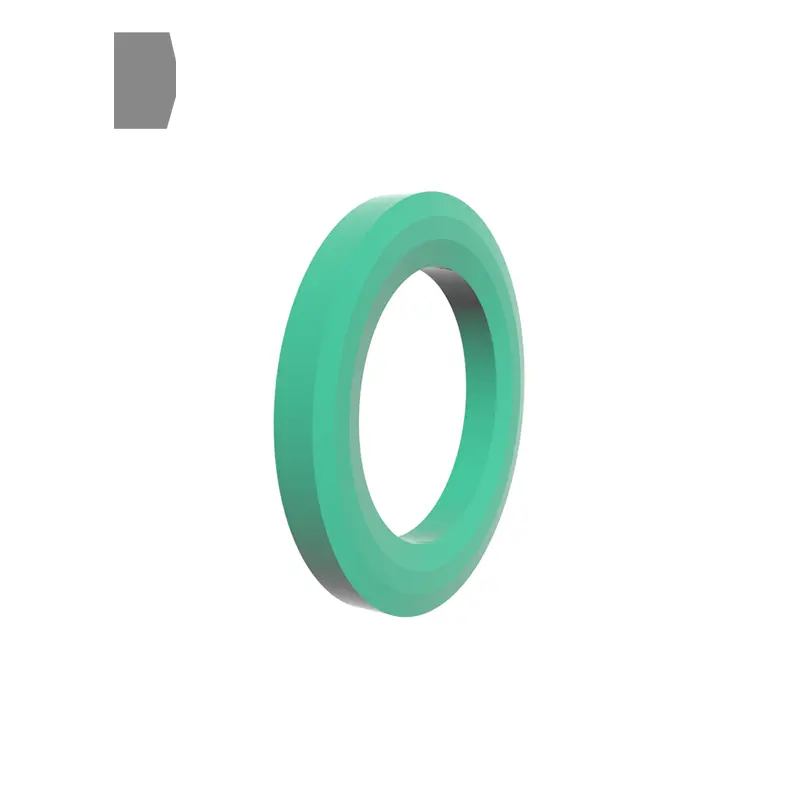

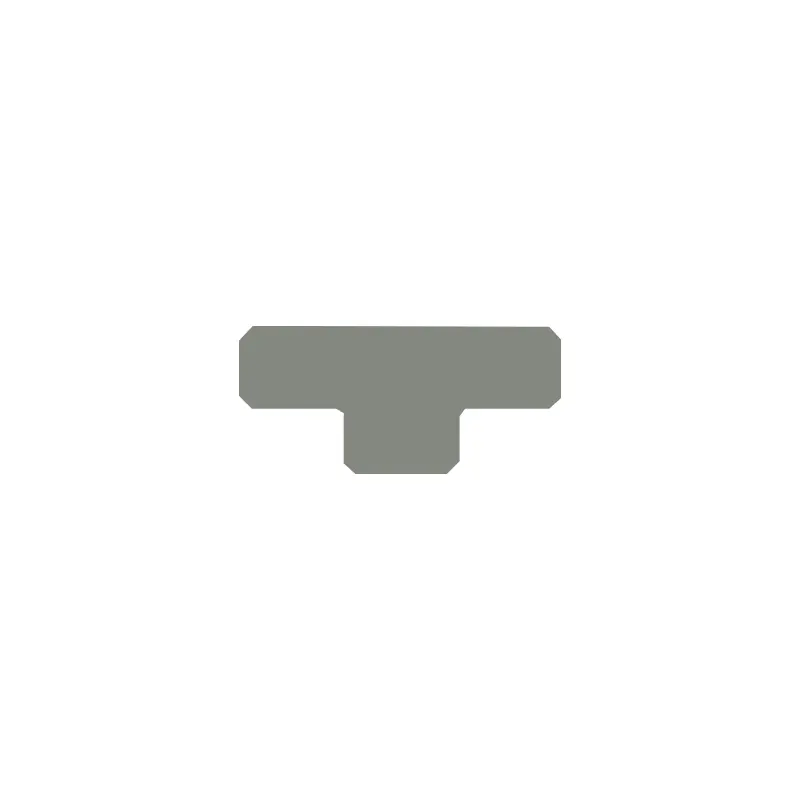

Le cycle de guidage standard RCF105 convient aux guides de piston. Il a un anneau convexe sur le diamètre intérieur. Il peut être ouvert ou non.

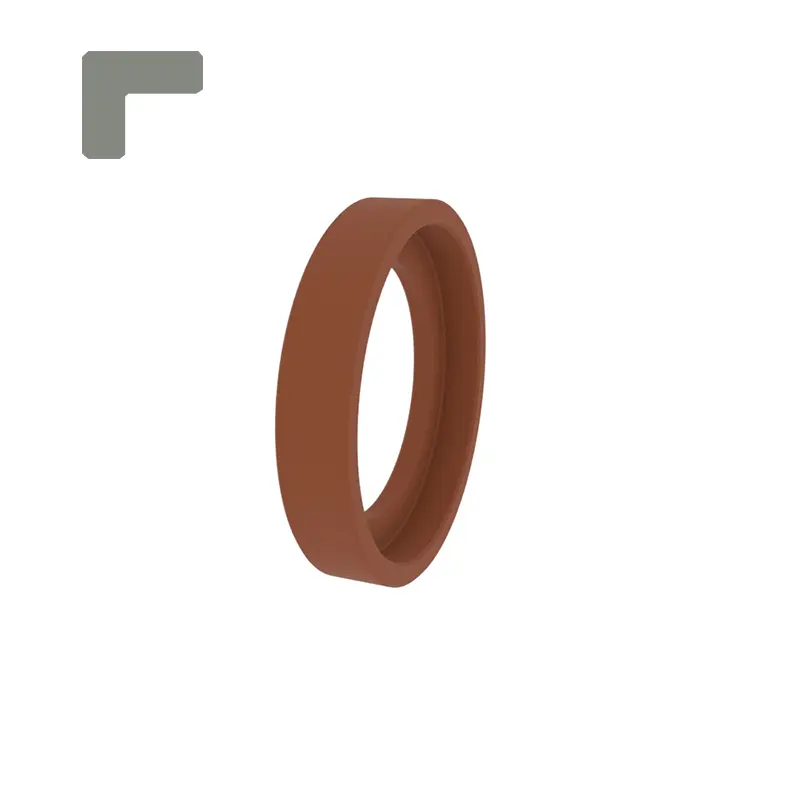

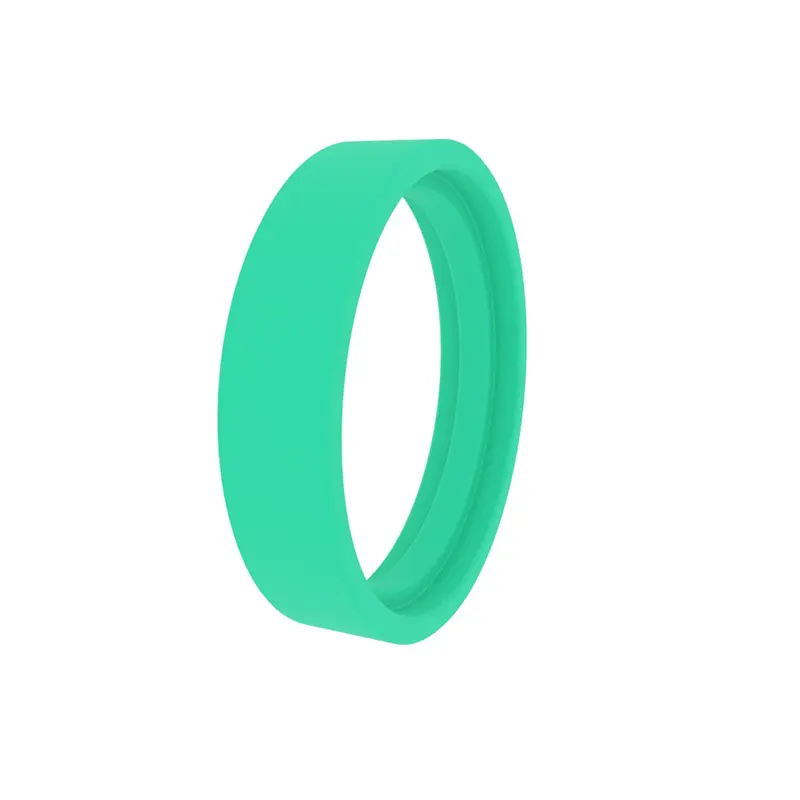

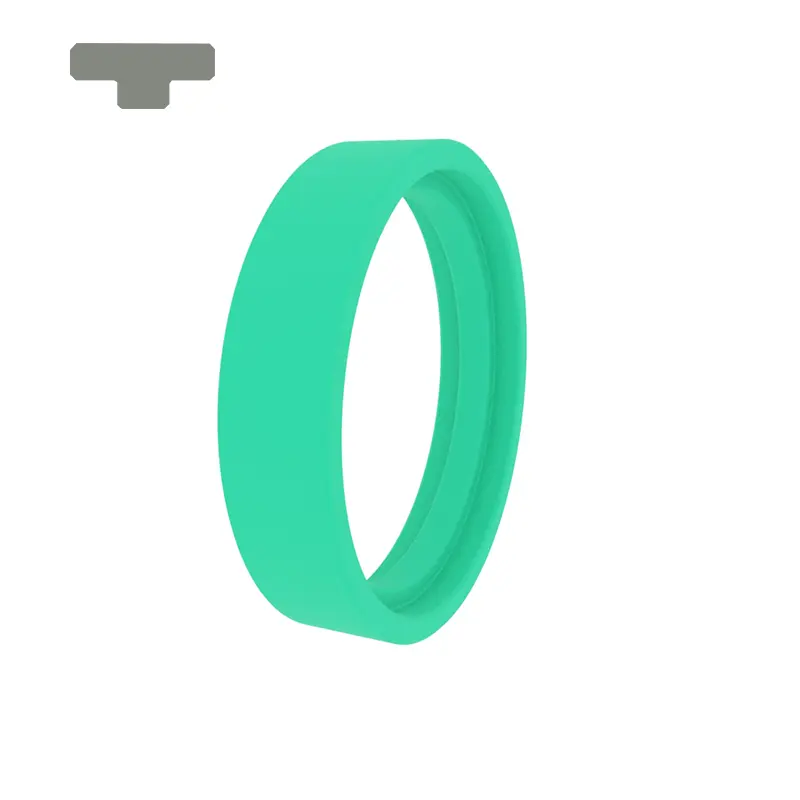

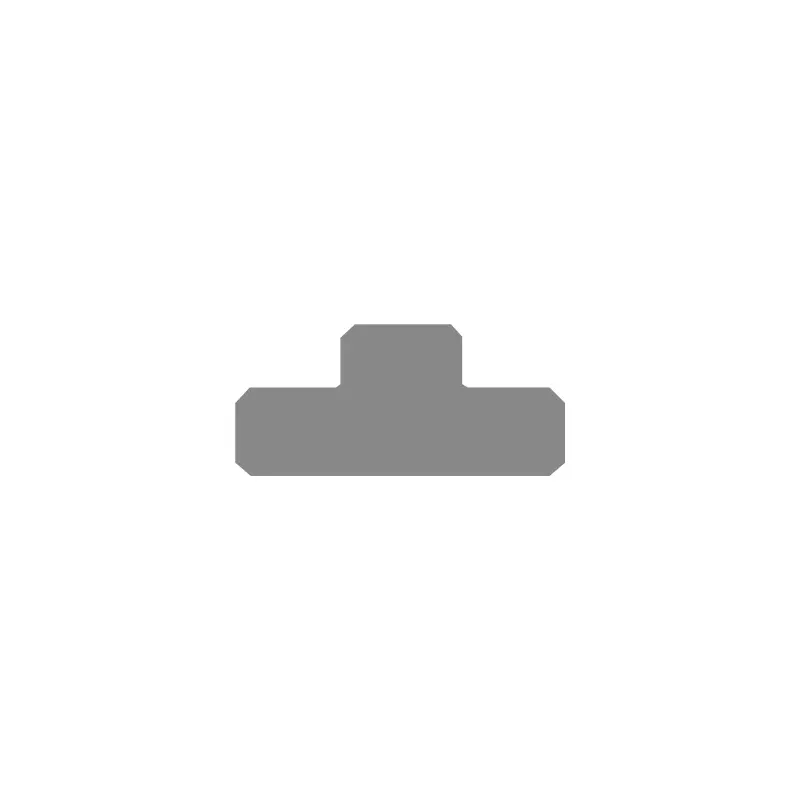

Le cycle de guidage standard RCF106 convient aux guides de tige de piston. Il a un anneau convexe sur le diamètre extérieur. Il peut être ouvert ou non.

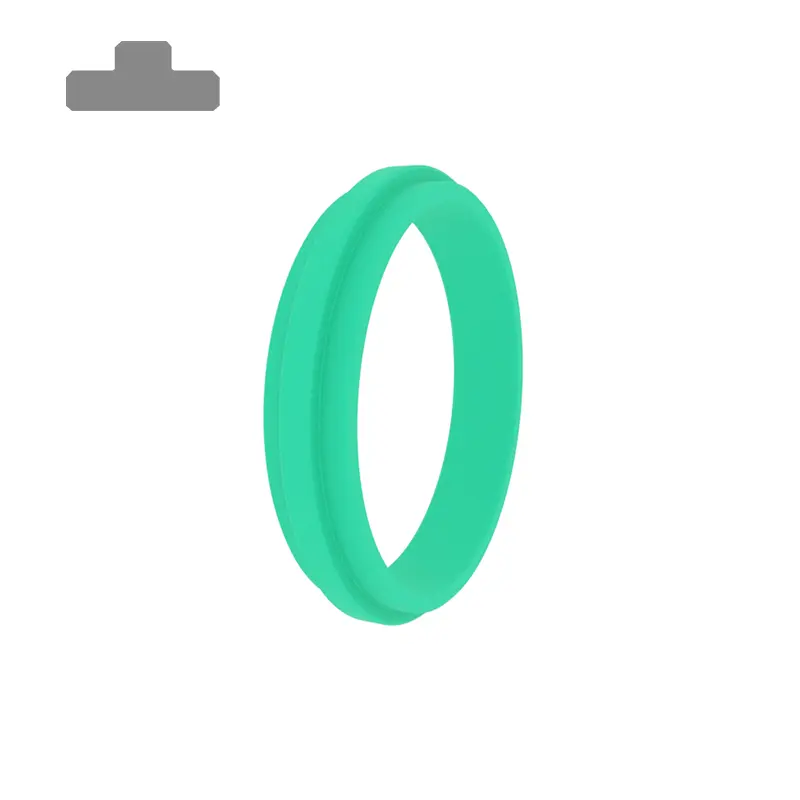

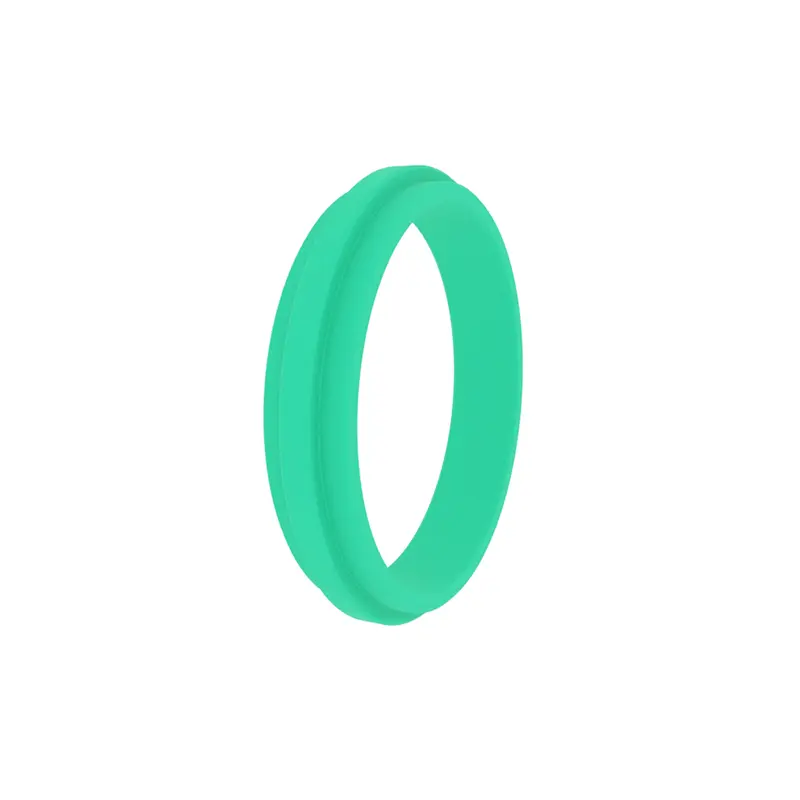

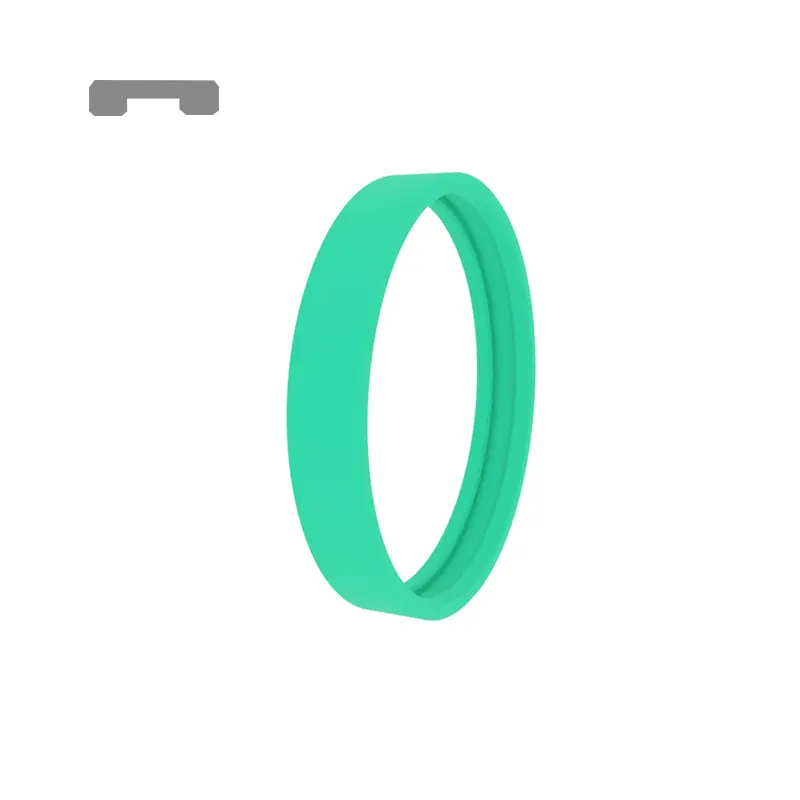

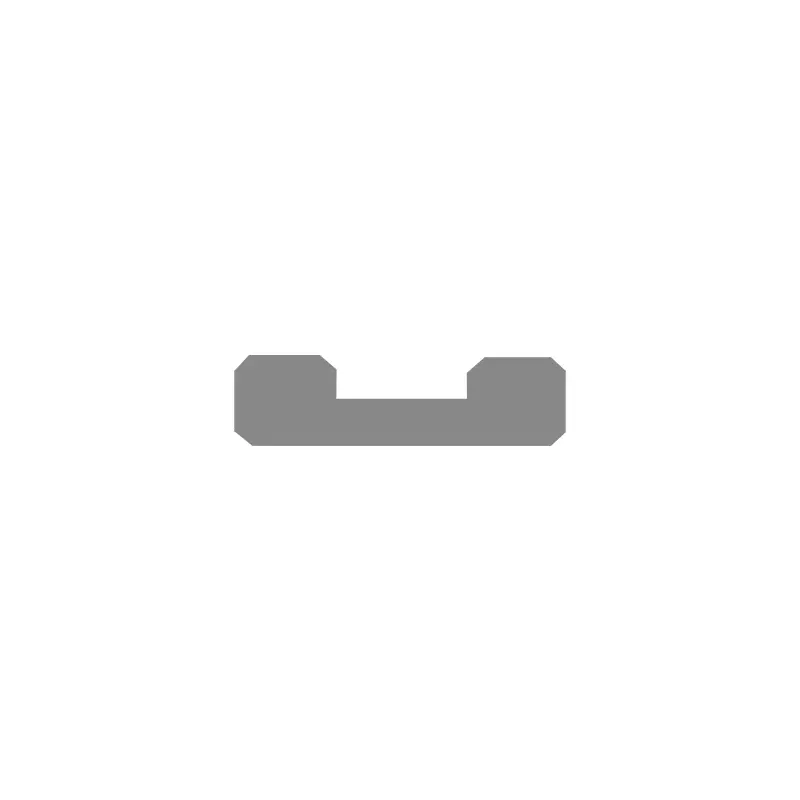

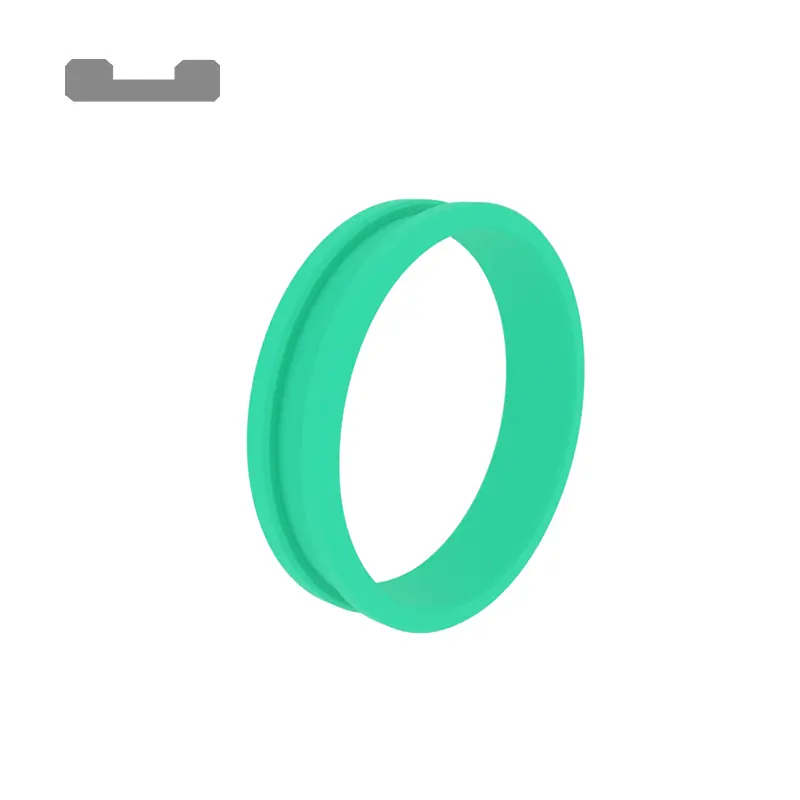

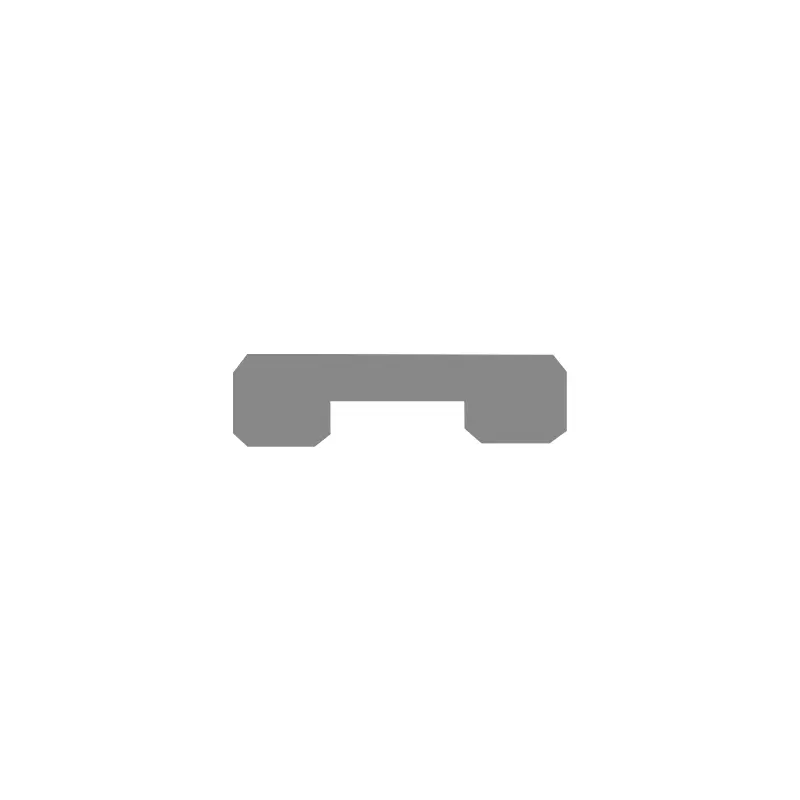

Le cycle de guidage standard RCF107 convient aux guides de piston. Il a une rainure sur le diamètre intérieur. Il peut être ouvert ou non.

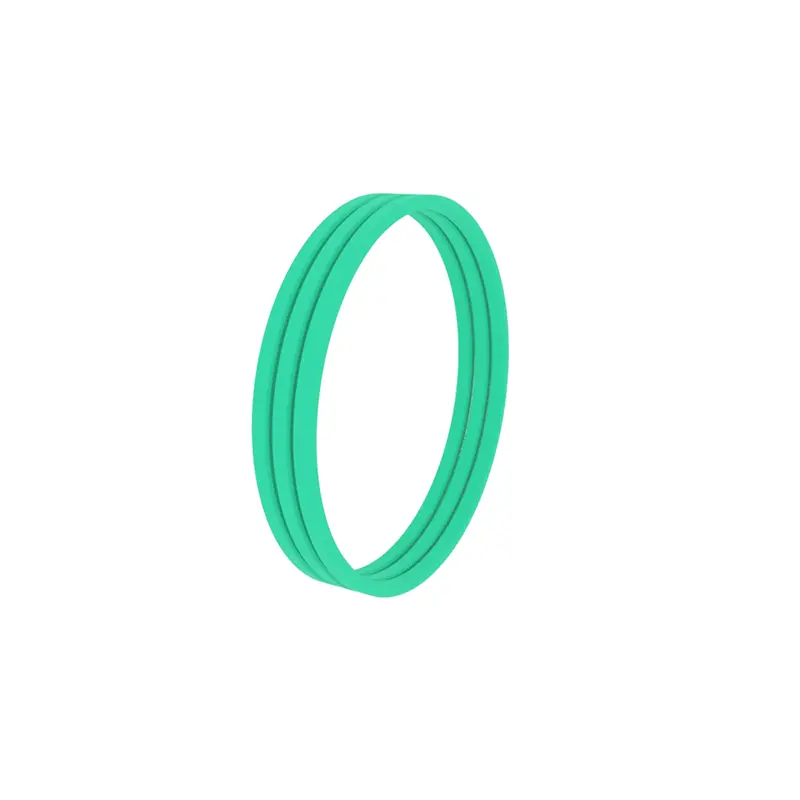

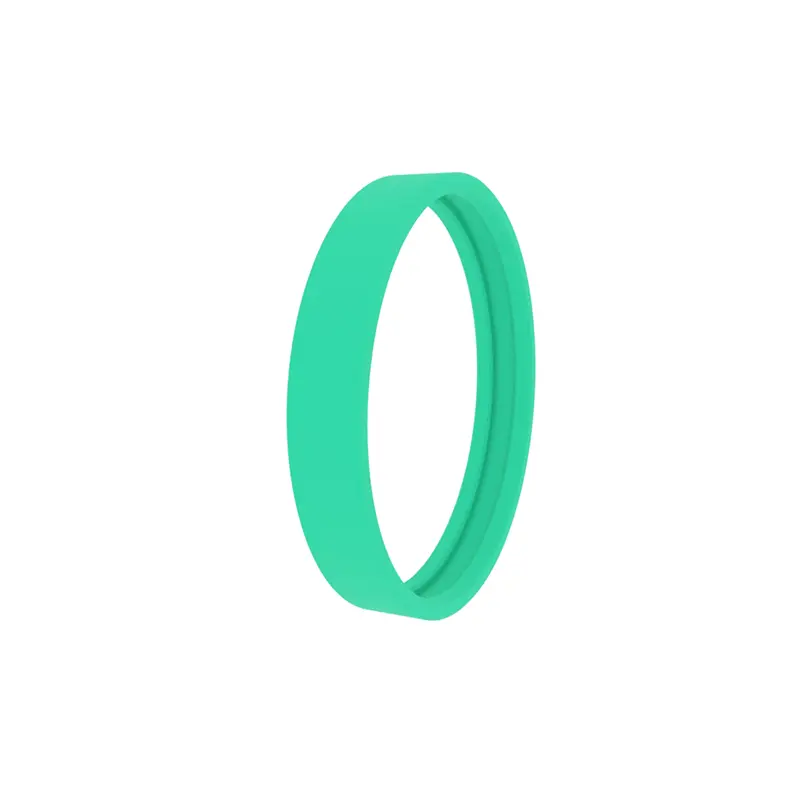

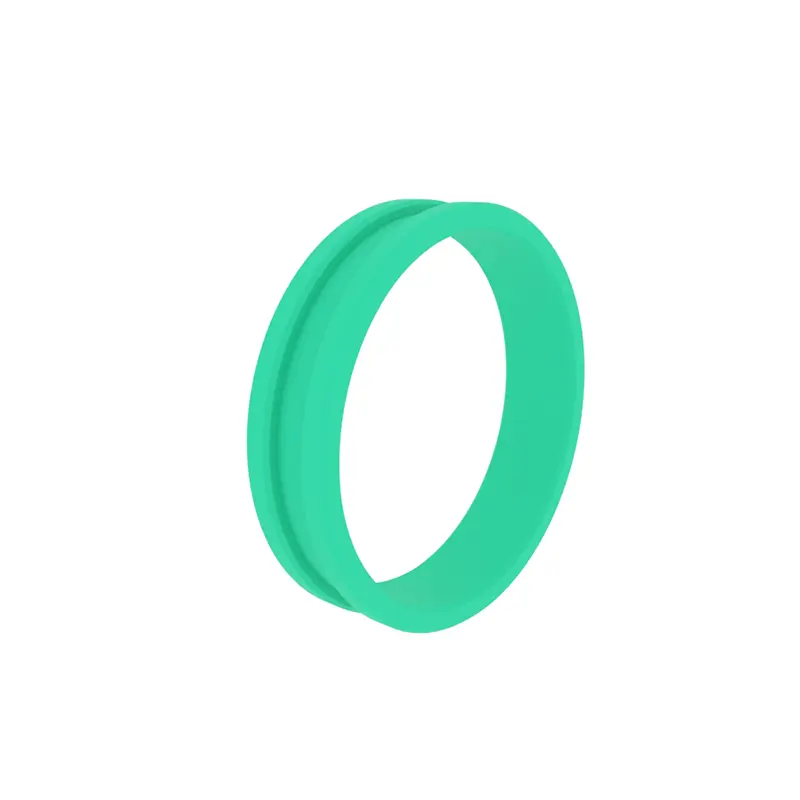

Anneau de guidage standard RCF108, adapté à la bielle de piston guidant, avec des rainures sur le diamètre extérieur, disponibles avec ou sans ouverture.

Caractéristiques et applications du produit:

Caractéristiques du produit

Le cycle de guide de joint de virage, adapté à la rainure de cavité standard ISO10766, à la correspondance en plastique métallique, peut empêcher le "blocage" et la "crise", une forte capacité de charge et toujours élastique avant d'atteindre la température cassante. Les bords de l'anneau de guidage sont chanfreinés pour empêcher les bords d'être serrés dans l'espace généré par le chanfrein semi-circulaire de la rainure de la cavité.

Applications principales

Machines d'ingénierie, machines agricoles, machines de moulage par injection, plates-formes de chargement et de déchargement, de cylindres de support, véhicules industriels, presses, cylindres métallurgiques.

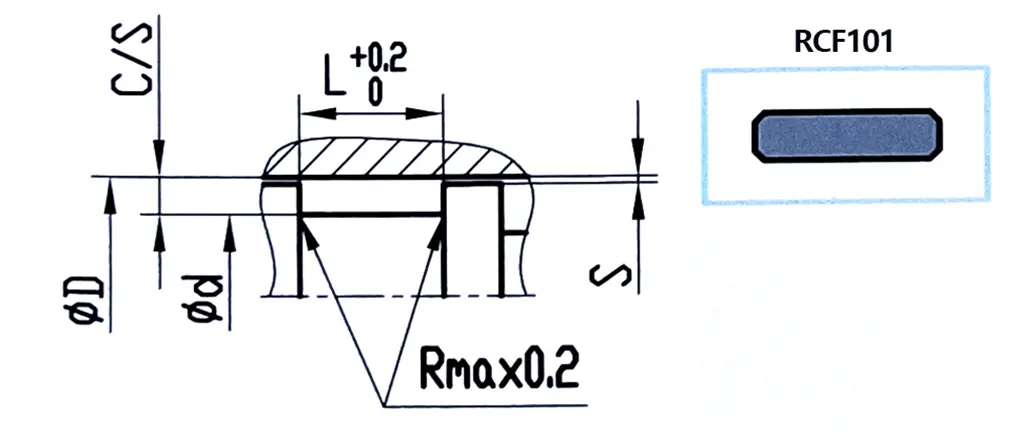

Exemple 1 de la rainure de l'anneau guide pour la tige de piston

Exemple 2 d'une rainure de l'anneau de guide de piston

Matériels

1. PTFE (pour les charges moyennes et légères);

2. POM ou PA (pour les charges légères);

3. Résine phénolique + fibre de tissu (pour les charges lourdes)

Sélection de la largeur et du numéro de l'anneau de guidage

La formule peut être utilisée pour déterminer préliminairement t = (f * f) / (d * pr)

T: Largeur du cycle de guidage (mm), F: charge radiale maximale (n), F: facteur de sécurité, PR: charge radiale maximale autorisée (n / mm²), D: diamètre du piston ou de la tige de piston (mm)

Exemple: d = 60 mm, f = 40kn, pr = 90N / mm², f = 2, t = 40000 * 2/60 * 90 = 14,8 mm

L'option calculée consiste à choisir un anneau de guide avec une largeur de t = 15 mm ou deux anneaux de guidage avec une largeur de 9,7 mm. Si deux anneaux de guide d'une largeur de 9,7 mm sont sélectionnés, le facteur de sécurité peut être augmenté à 2,6. Généralement, le facteur de sécurité recommandé est f = 2

Détermination de la longueur de coupe

L = 3,14 * (D-W) -K pour le piston

L = 3,14 * (D + W) -K pour la tige de piston

K est la constante de température, 0,8 est sélectionné lorsque la température est inférieure à 120 degrés et que 2,0 est sélectionné lorsque la température est supérieure à 120 degrés.

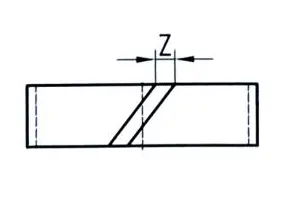

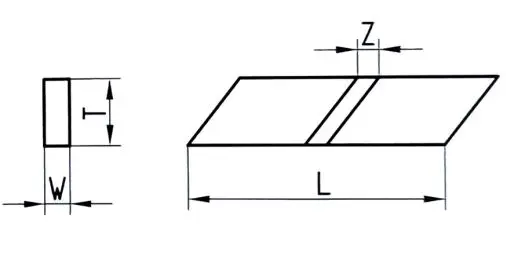

Calcul de l'écart de coupe z

Type d'incision

Cut de biseau de 30 °

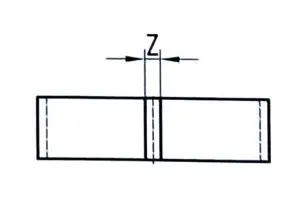

Coupe droite (principalement utilisée pour la rotation ou le swing et les rainures non standard)

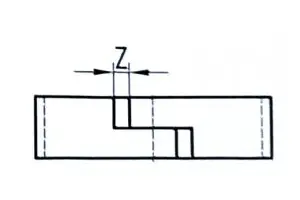

Incision en forme de z (a également une fonction d'étanchéité)
