Nous nous concentrons sur les besoins diversifiés dans le domaine des phoques de piston et fournissons des solutions haute performance couvrant tous les scénarios d'hydraulique et de pneumatique. Notre gamme de produits est divisée en acte unique et double-action en tant que noyau, combinant l'innovation matérielle et l'optimisation structurelle pour relever les défis d'étanchéité de l'industrie conventionnelle aux conditions de travail extrêmes:
1. Série de phoques de scellé de piston SEET:
Haute pression et anti-extrusion: les séries RCK102 / 102R / 104 sont conçues pour la haute pression, et la structure de support est renforcée pour s'adapter aux grandes lacunes et aux rainures étroites. RCK109H / 120/122 et d'autres joints combinés intègrent des anneaux de guidage et des élastomères pour franchir la limite de haute pression 35MPA +, en particulier adapté à l'exploitation minière et aux machines lourdes.
Adaptabilité dynamique: RCK108 / 125/138 utilise du matériau tétrafluoroéthylène pour obtenir un étanchéité stable de la vitesse extrêmement basse à grande vitesse (0,01 ~ 5 m / s), et les caractéristiques de frottement faibles conviennent à l'hydraulique de marche et à l'équipement de moulage par injection de précision.
Tolérance à l'environnement extrême: RCK119 / 139 est équipé de Spring Mander et PTFE, qui est résistant à la corrosion et résistant aux usages à sec. La large plage de températures de -40 ℃ ~ 200 ℃ couvre les réacteurs chimiques à haute température chimique et pharmaceutique et les lignes de production d'aseptiques alimentaires.
2. Conception personnalisée de l'industrie:
Entretien et modification: RCK116 / 216 simplifie le processus d'installation et s'adapte aux besoins de la réparation du cylindre et du remplacement rapide des équipements de remplissage des aliments.
Isolement à double milieu: RCK144 / 145 a une structure de double lèvre d'origine, qui peut sceller l'huile / eau ou le gaz / liquide mélangé en même temps, adapté aux conditions de travail complexes.
L'optimisation courte des AVC: RCK103 / 143 améliore la stabilité de l'incorporation par la précharge du joint torique pour éviter le risque de fuite dans les cylindres hydrauliques à rude épreuve.
3. Avantages de la technologie de base:
Science des matériaux: La conception du stockage des lèvres en polyuréthane (RCK205) prolonge la durée de vie de la pneumatique sans lubrification, et le tétrafluoroéthylène (RCK108) prend en compte à la fois la résistance à l'usure et la résistance chimique.
Innovation structurelle: anneaux de guidage consécutifs (RCK101), anti-twist de support (RCK120) et autres conceptions garantissent la durabilité des joints sous vibration et charges excentriques.
Nous nous engageons à fournir des solutions intégrées "résistantes à un guide de phoque" pour plus de 20 industries telles que les machines miniers, l'équipement de moulage par injection et les dispositifs médicaux, l'équilibreux et les performances avec des modules standardisés et des services personnalisés, aidant les clients à réduire les coûts de maintenance et à améliorer la fiabilité des équipements.
Caractéristiques et applications du produit:

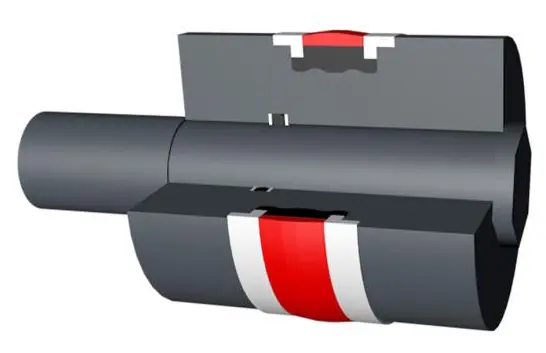

Les joints de rotation du joint de piston conviennent aux cylindres hydrauliques et aux cylindres, aux cylindres hydrauliques standard et aux machines hydrauliques à pied. Les principales applications comprennent les machines de construction, les machines agricoles, les grues et les cylindres standard.
Lorsqu'il est utilisé dans l'industrie chimique, il est généralement utilisé pour les cylindres rapides et les machines de positionnement. Il peut également être utilisé dans l'industrie alimentaire, l'industrie pharmaceutique et les accumulateurs.
Avantages
Les joints de tournage de sceau de piston sont intégrés dans la rainure de manière stable, avec de bonnes performances de scellage dynamique et statique, pas besoin d'anneaux de guidage supplémentaires, de faible frottement, pas de phénomène de fluage hydraulique, de résistance élevée à l'usure, de bonnes performances anti-extrusion, d'une bonne conductivité thermique, d'une large plage de température applicable et d'une forte capacité de retour résiduelle d'huile dans des conditions dynamiques.

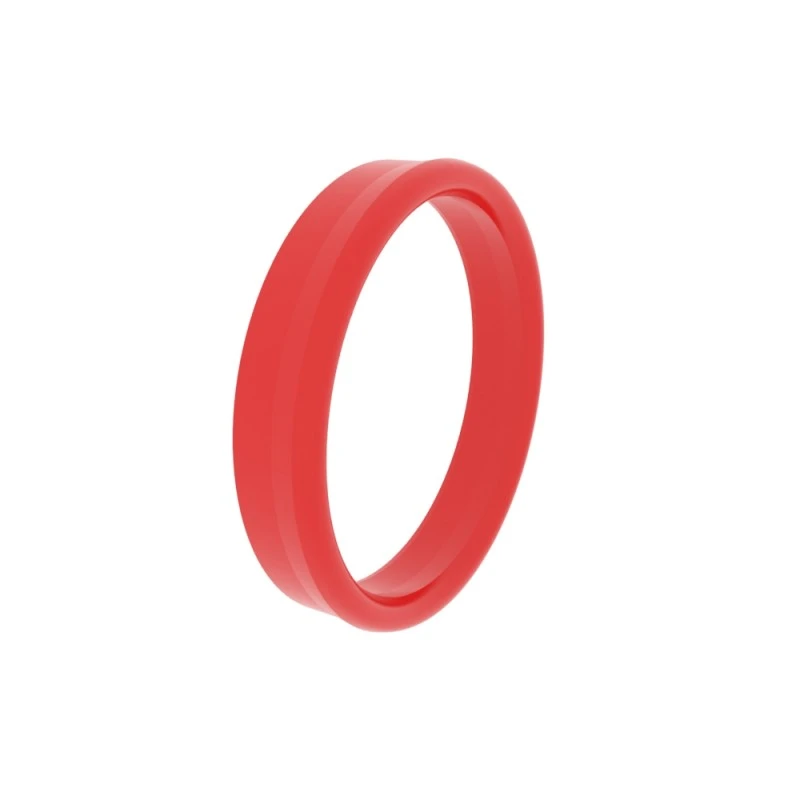

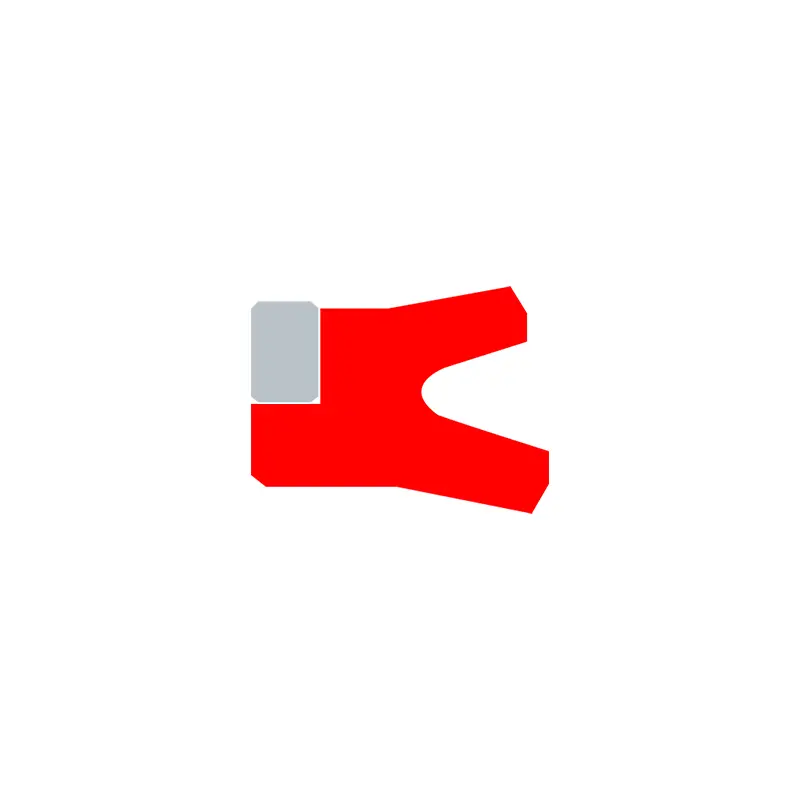

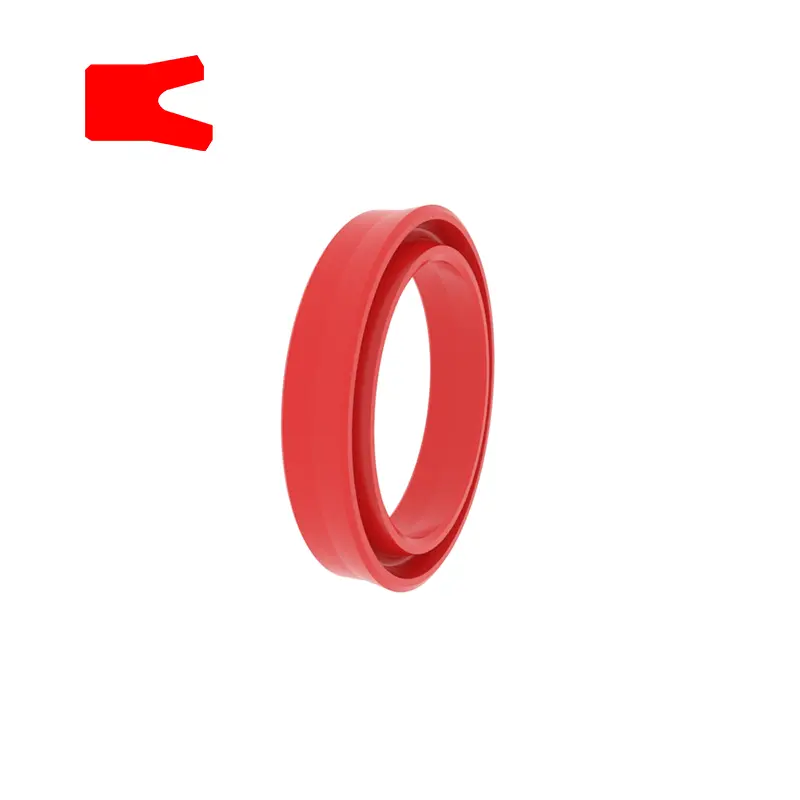

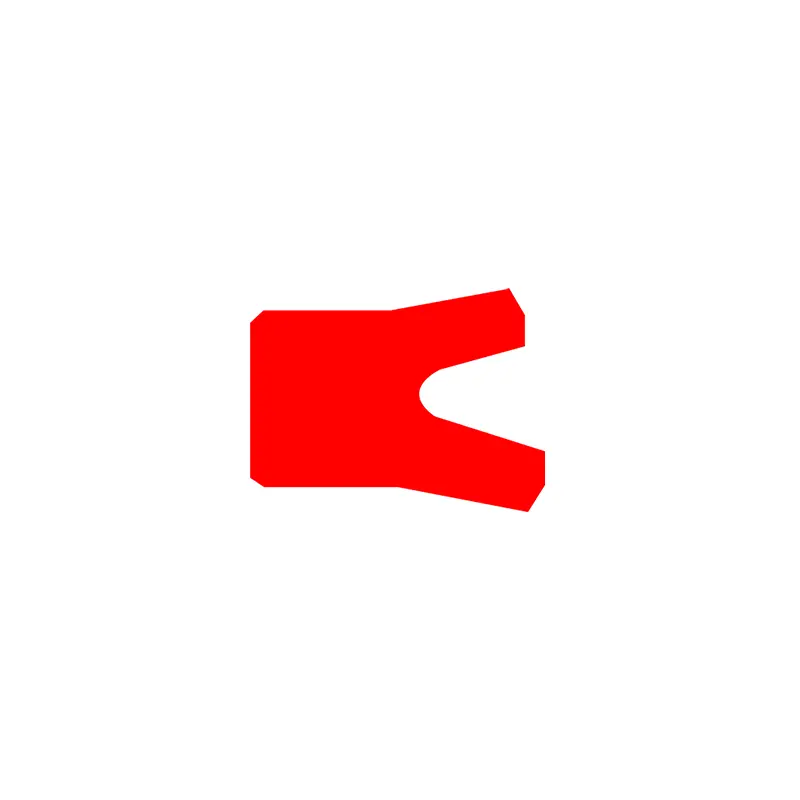

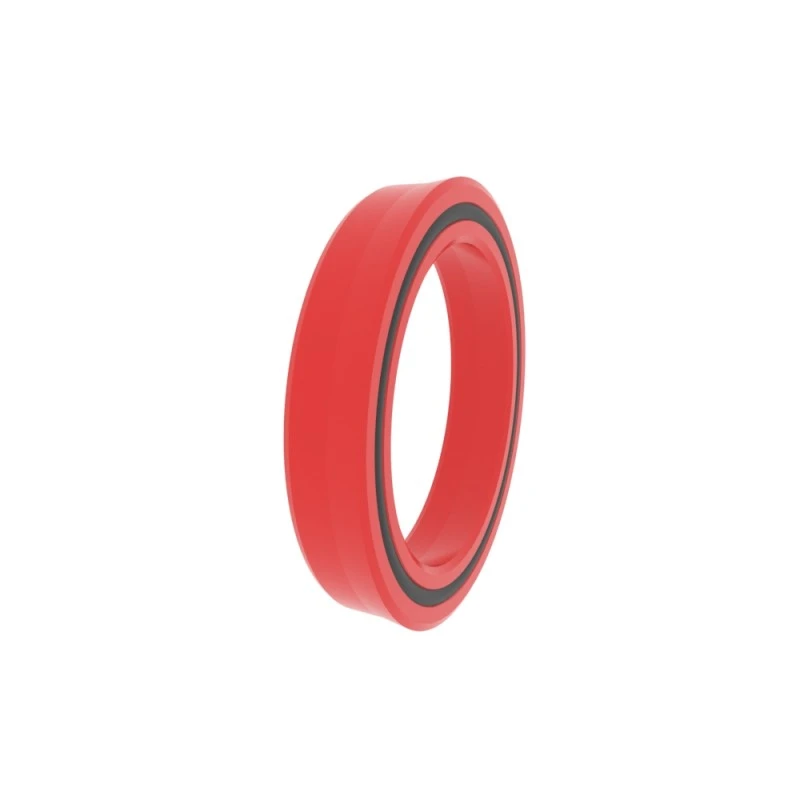

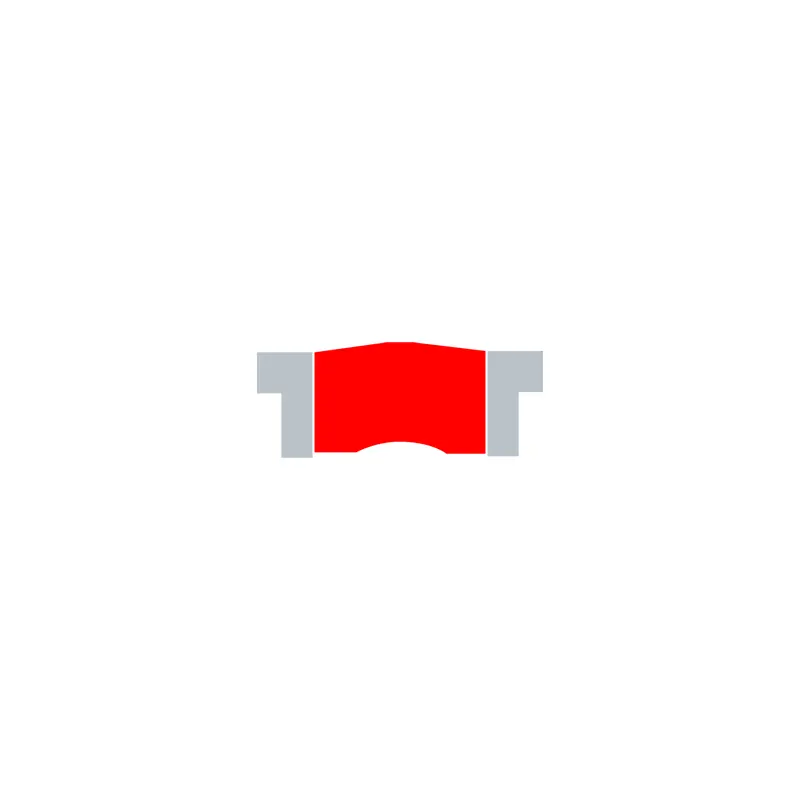

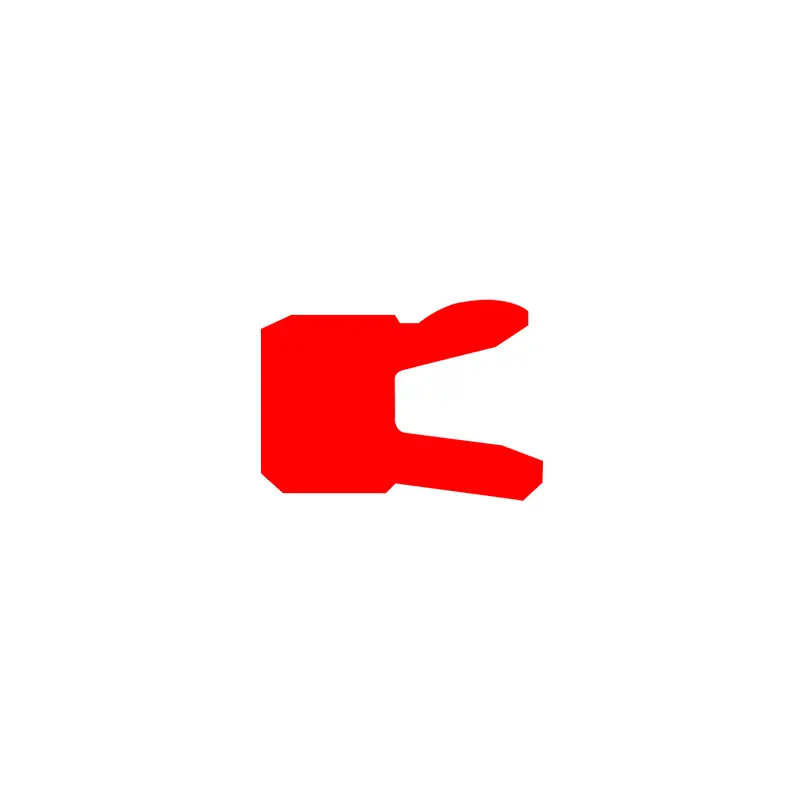

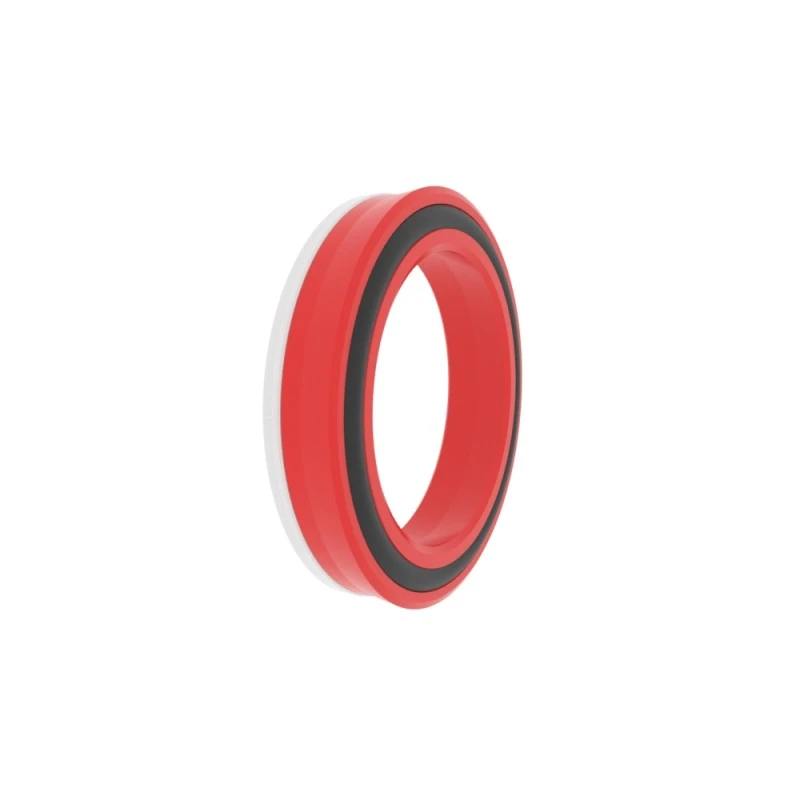

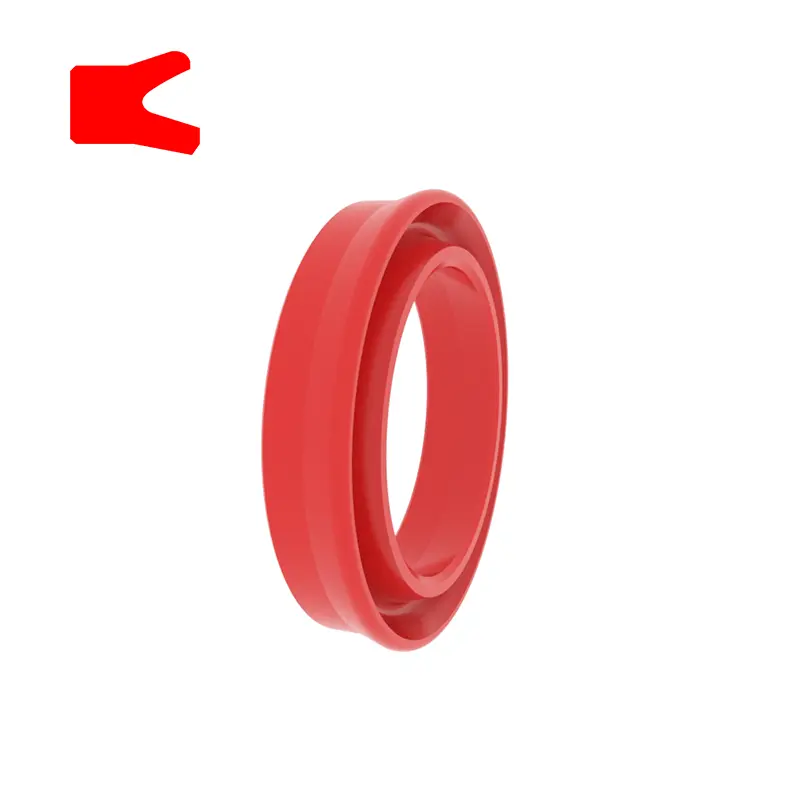

Rck101

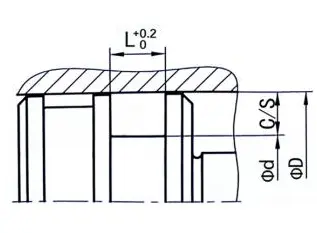

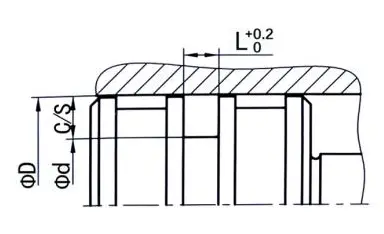

Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
h10 |
|
Φd |
H9 |
Exemple de commande
Modèle: RCK101
Groove Taille: 100x84x10
Matériel: RC-PU-H

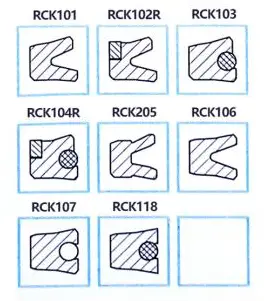

Type d'étanchéité: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Application principale: adapté aux cylindres hydrauliques et pneumatiques
Avantages: Il est stable lorsqu'il est intégré dans la rainure, a une excellente performance de scellement dynamique et statique, est applicable à une large plage de température et a une forte capacité de retour d'huile résiduelle dans des conditions dynamiques.
Matériau: polyuréthane, caoutchouc
|

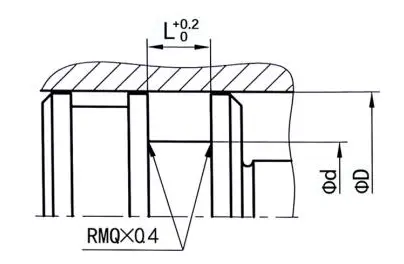

Exemples de rainure |
Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) |
||||||||
|
|
|
Φd |
Φd |
L |
c / s |
Écart d'extrusion maximal |
|||
|
100 bar |
250BAR |
400 bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |

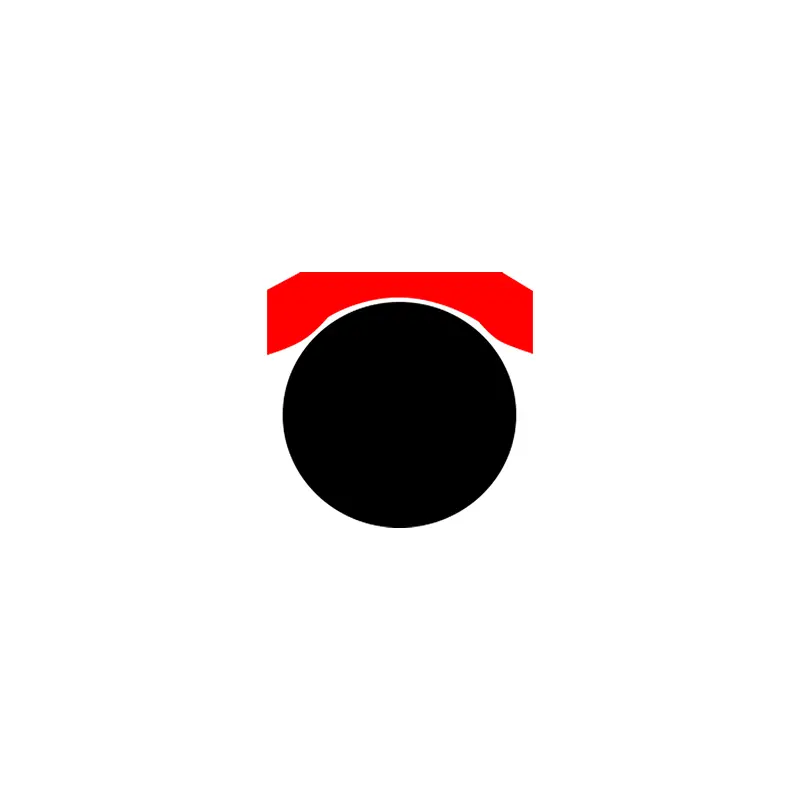

0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

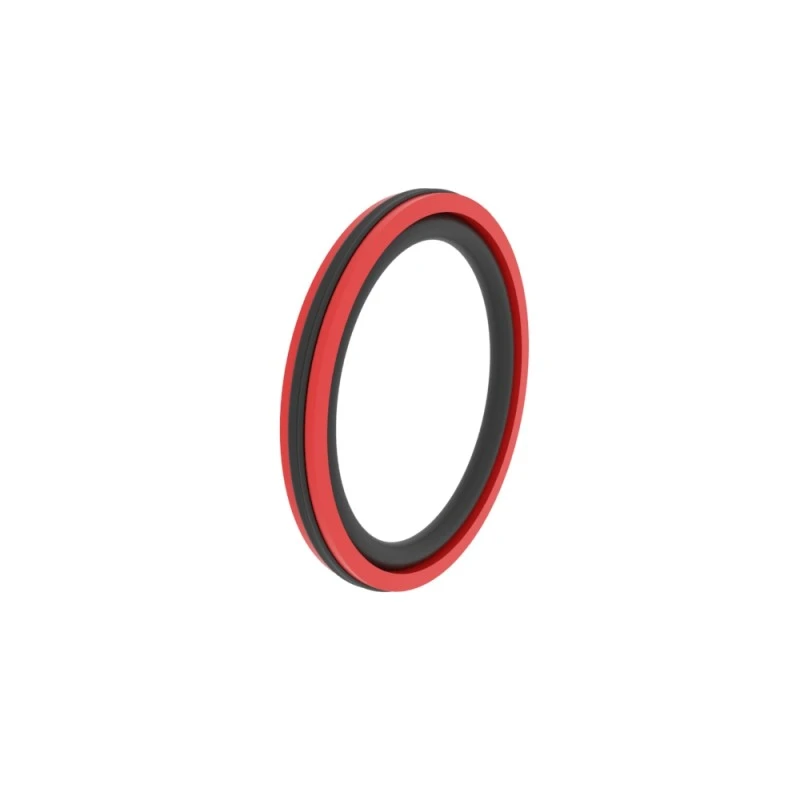

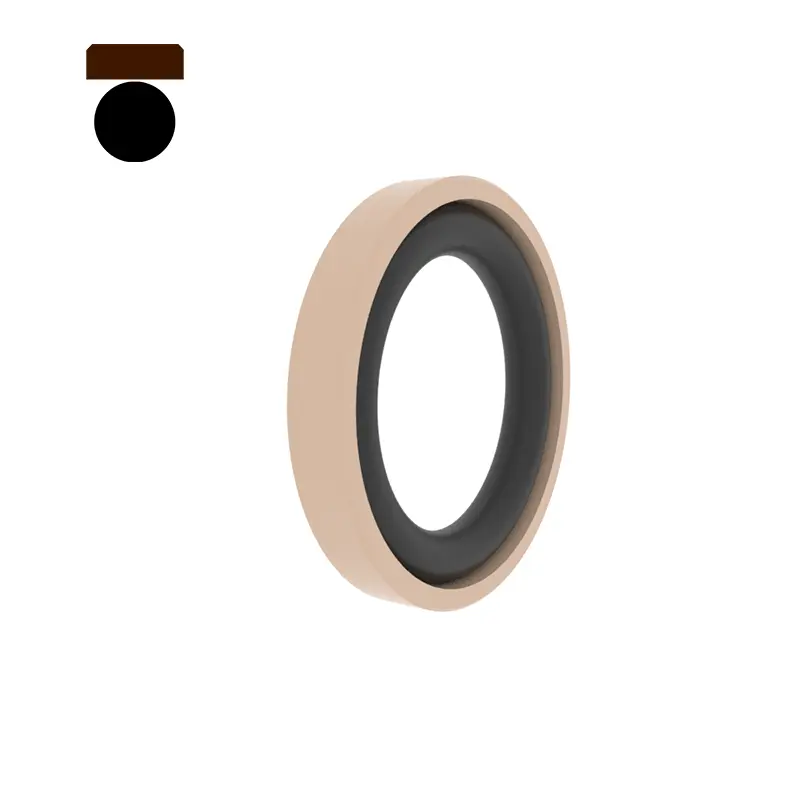

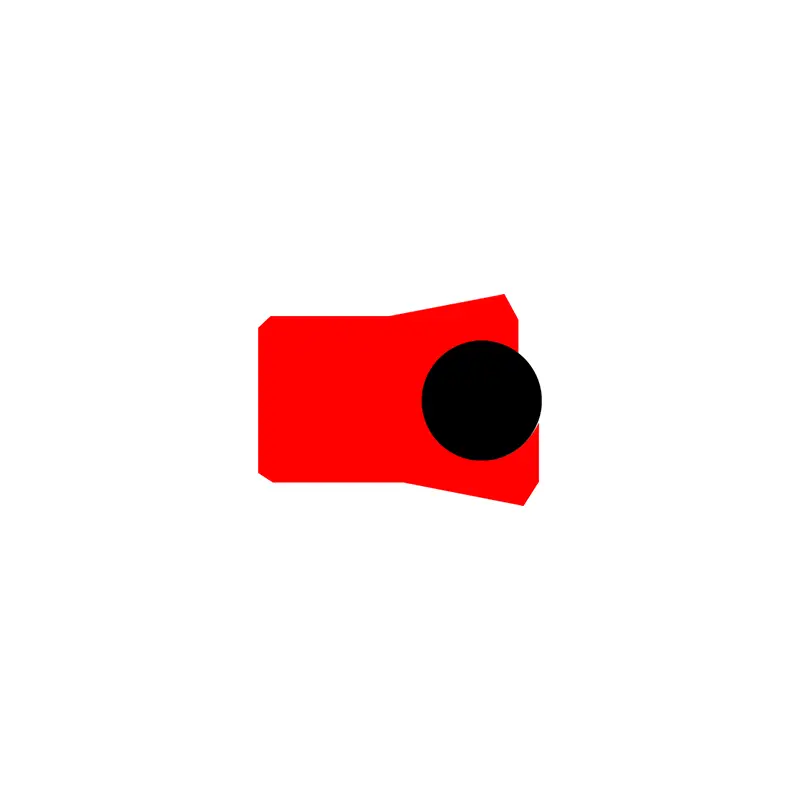

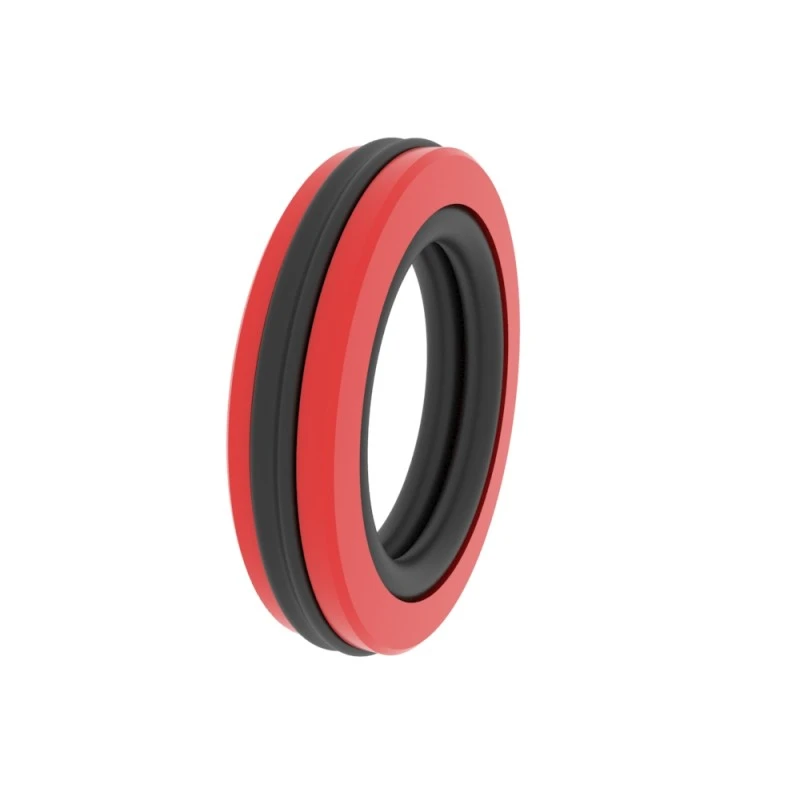

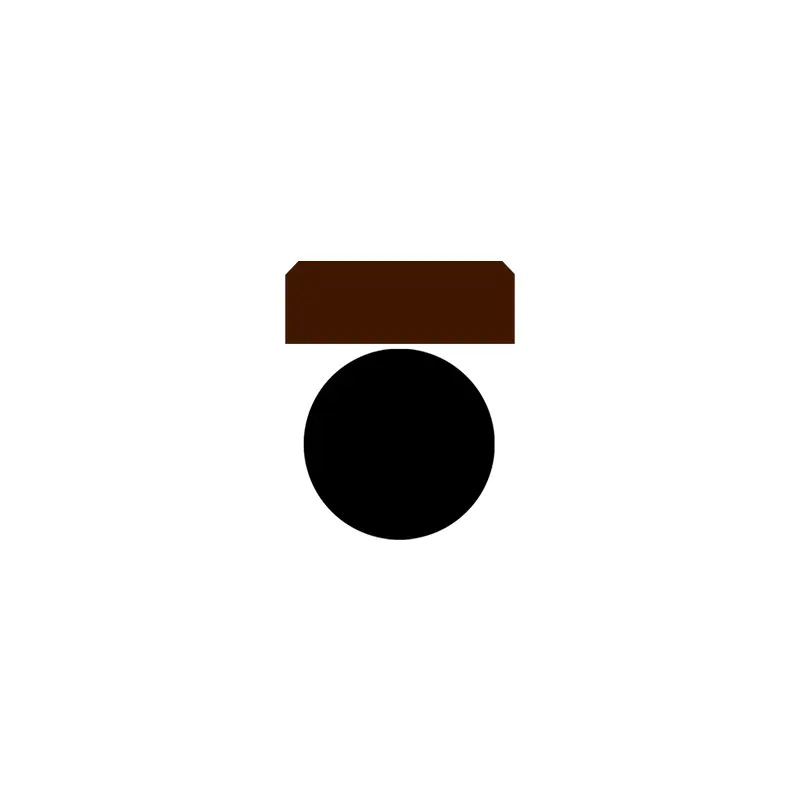

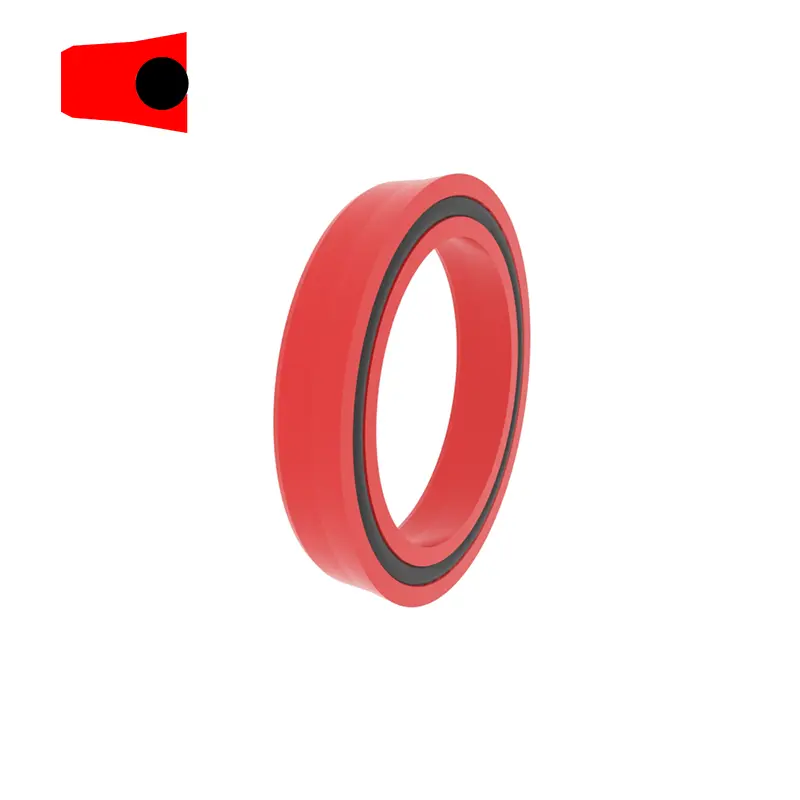

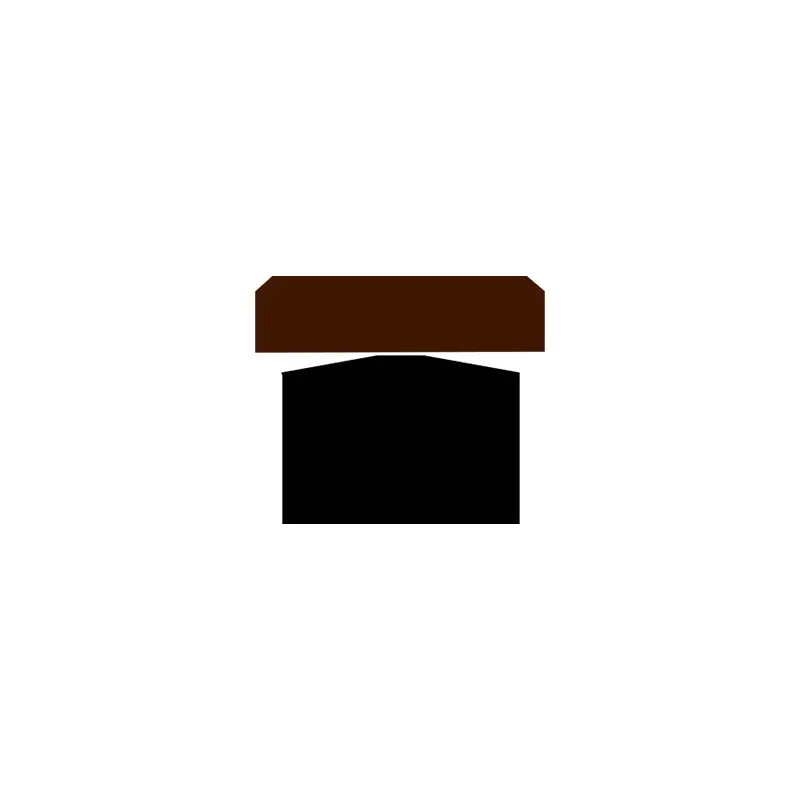

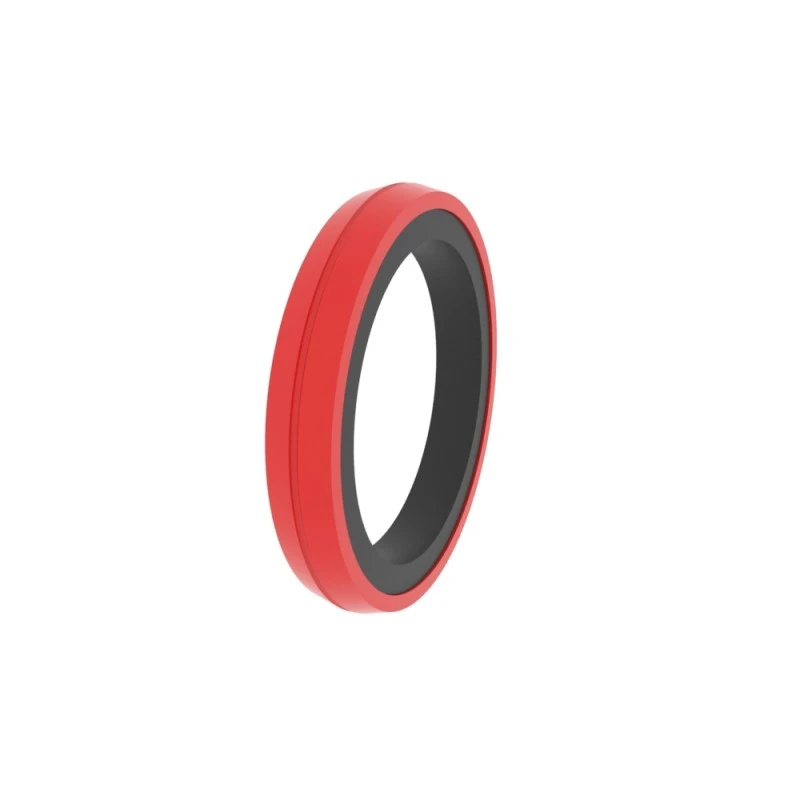

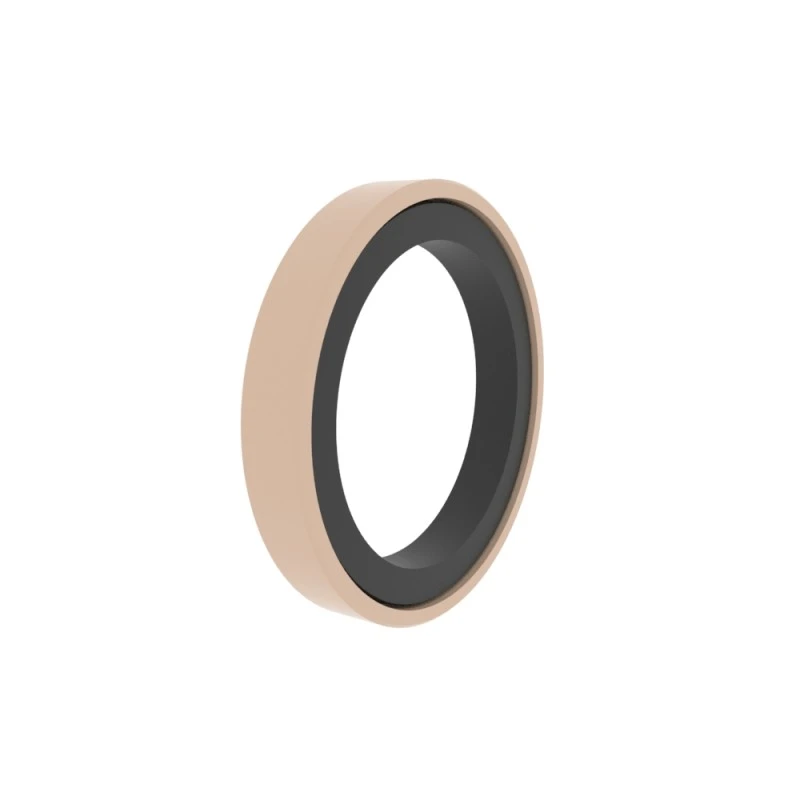

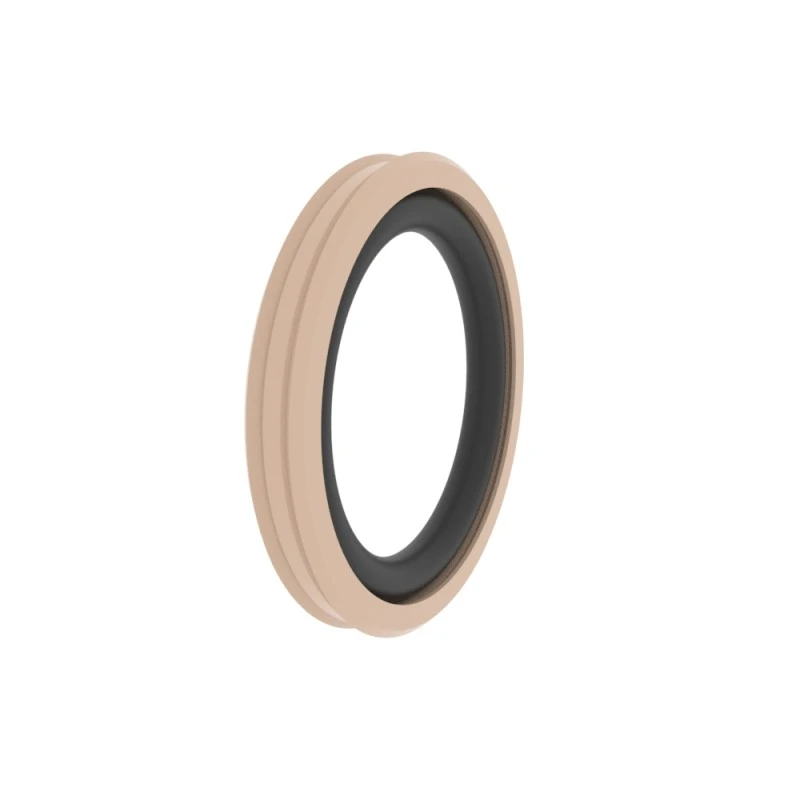

Rck108
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
h10 |
|
Φd |
H9 |
Exemple de commande
Modèle: RCK108
Groove Taille: 100x84.5x6.3
Matériel: PTFE3 + NBR
Type d'étanchéité: RCK108, RCK125, RCK140, RCK238, RCK138
Application principale: cylindres hydrauliques standard et machines hydrauliques mobiles
Avantages: Faible frottement, pas de fluage hydraulique, résistance à l'usure élevée, bonnes performances anti-extrusion, bonne conductivité thermique, rainure d'incorporation stable, large plage de températures.
Matériau: Tetrafluoroéthylène + caoutchouc nitrile ou caoutchouc fluor, polyuréthane de dureté ultra-élevé + caoutchouc nitrile
|
Exemples de rainure |
Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) |
||||||||
|
|
|
Φd |
Φd |
L |
c / s |
Écart d'extrusion maximal |
|||
|
100 bar |
250BAR |
400 bar |
|||||||
|
8-14,9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-245 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

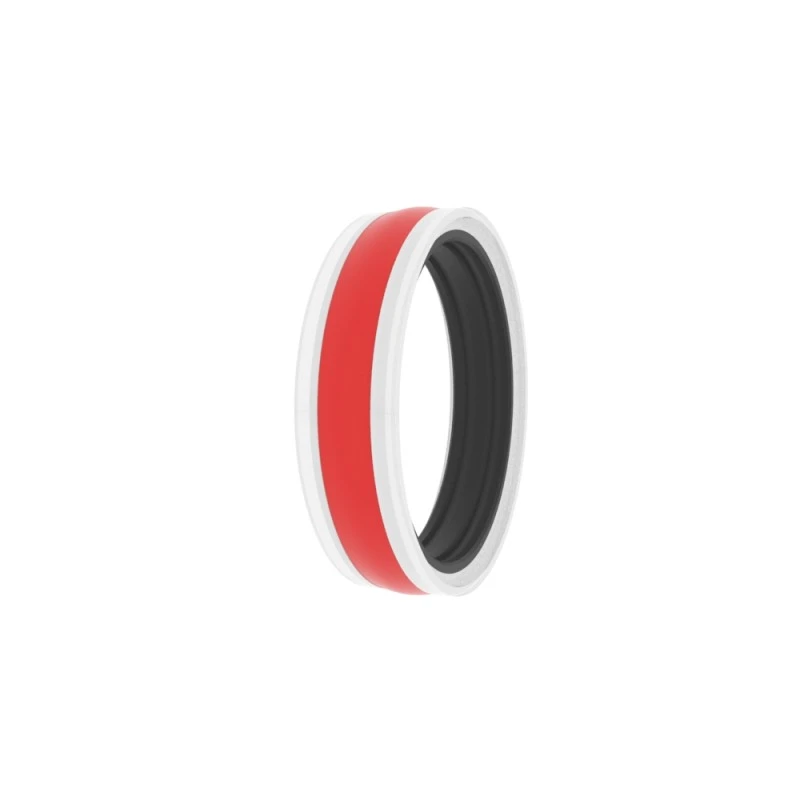

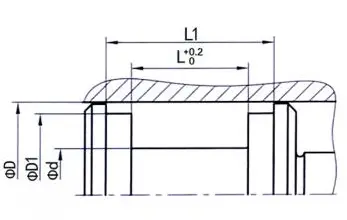

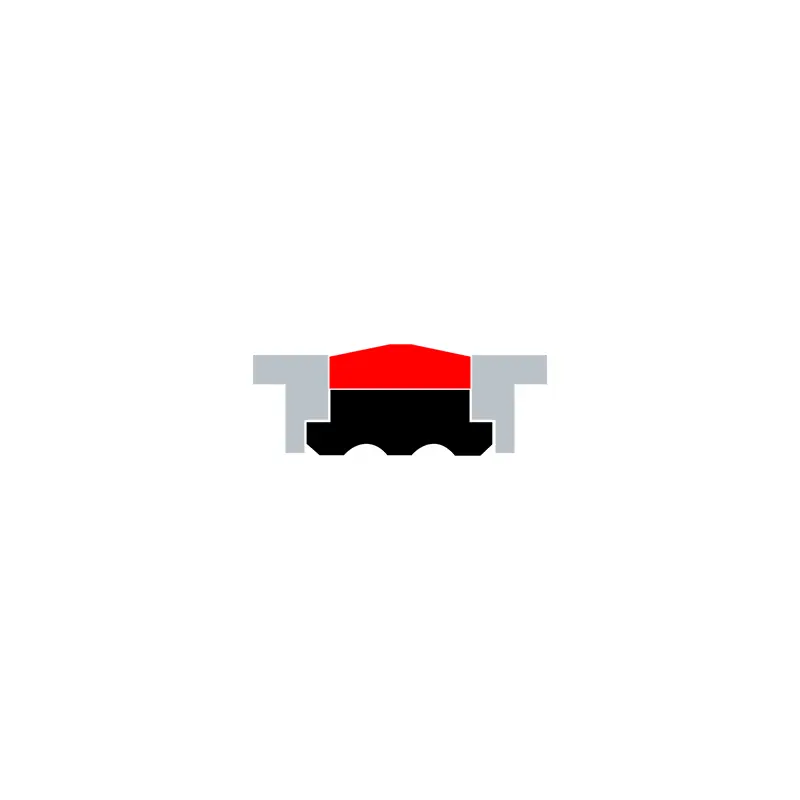

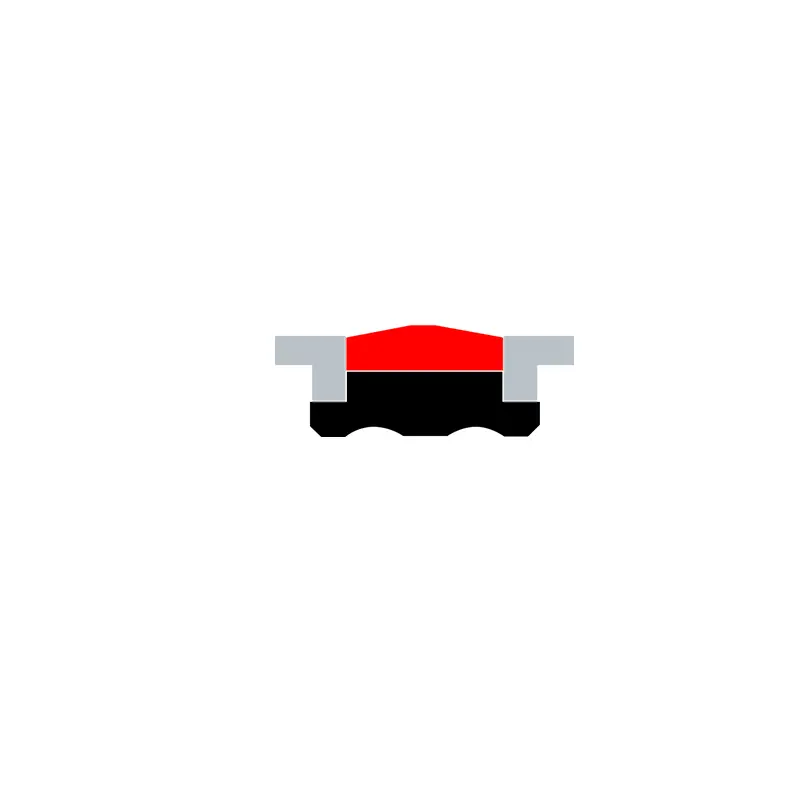

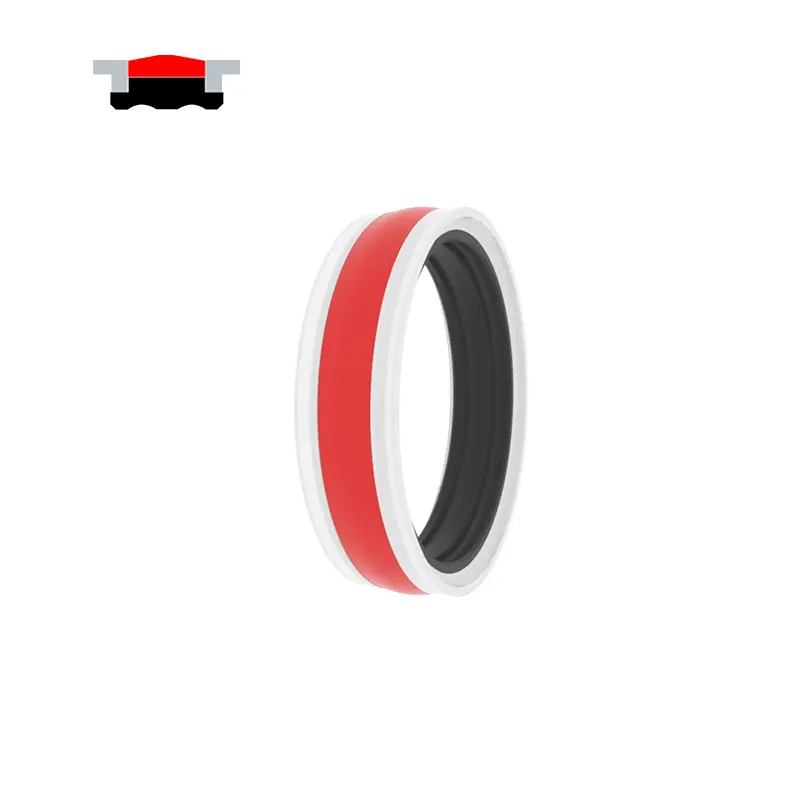

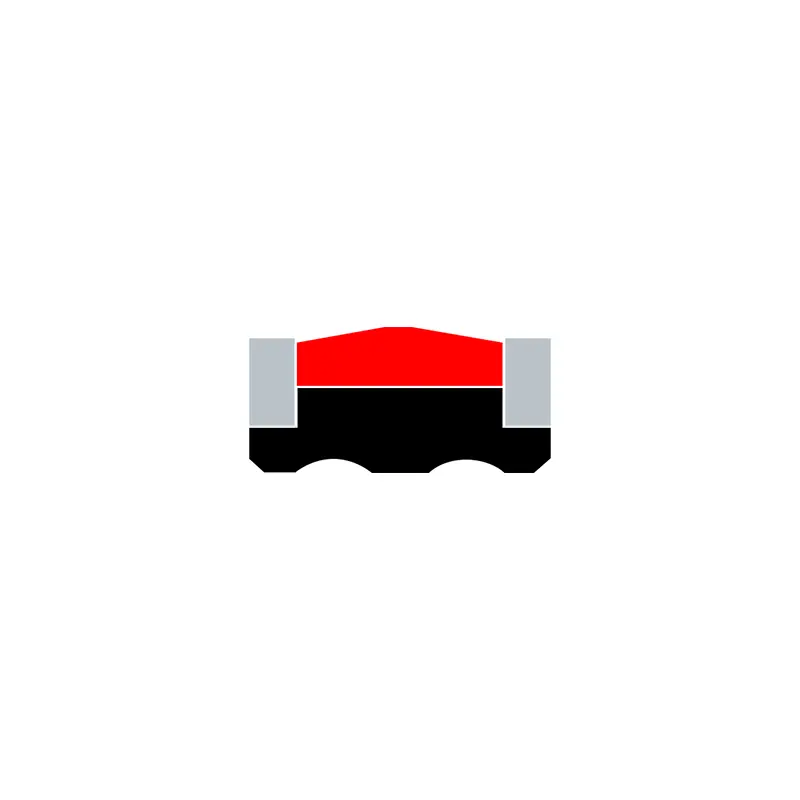

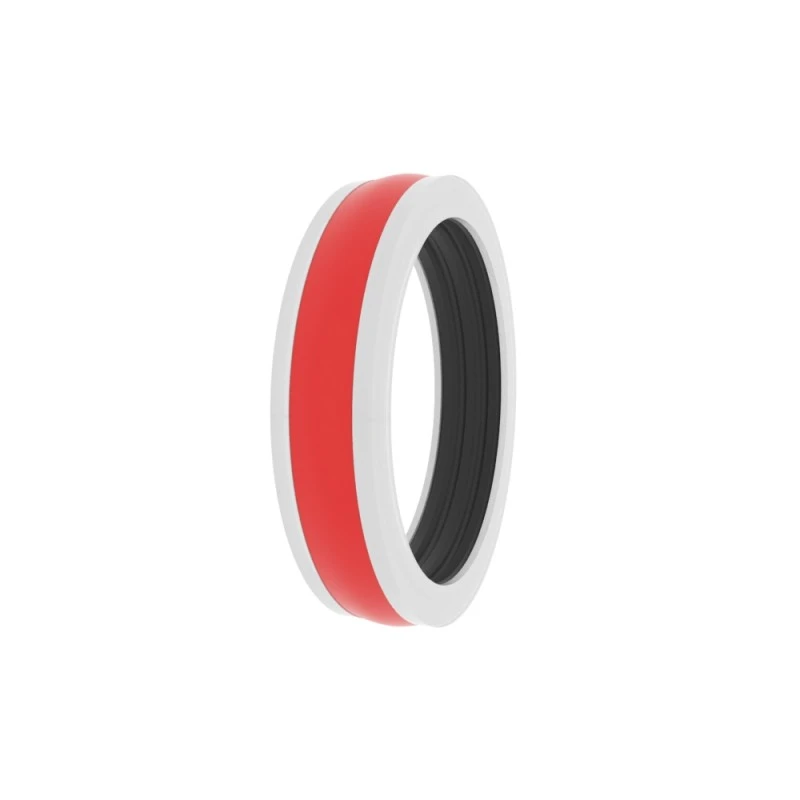

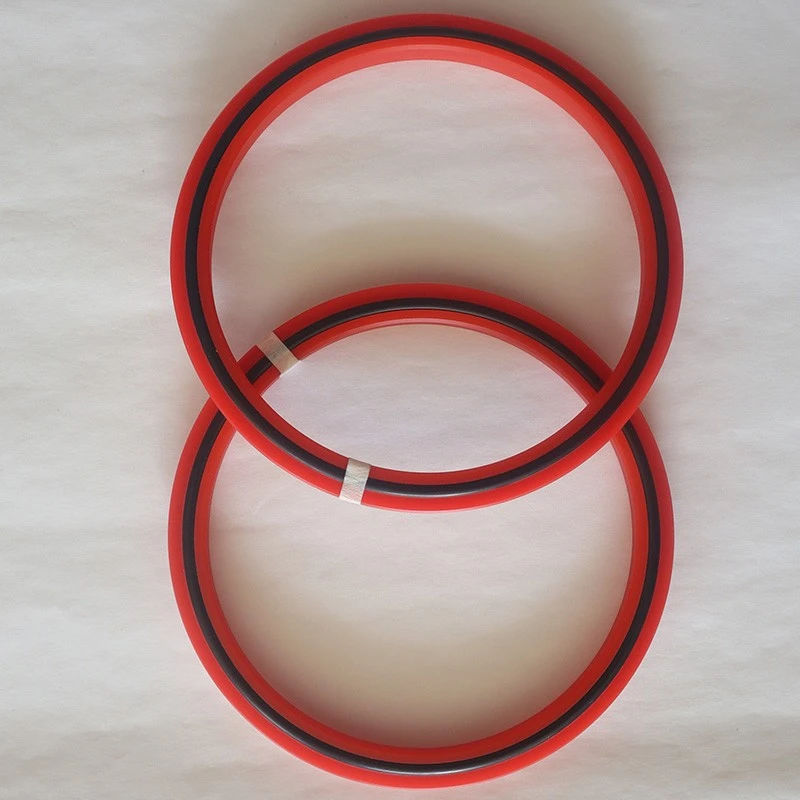

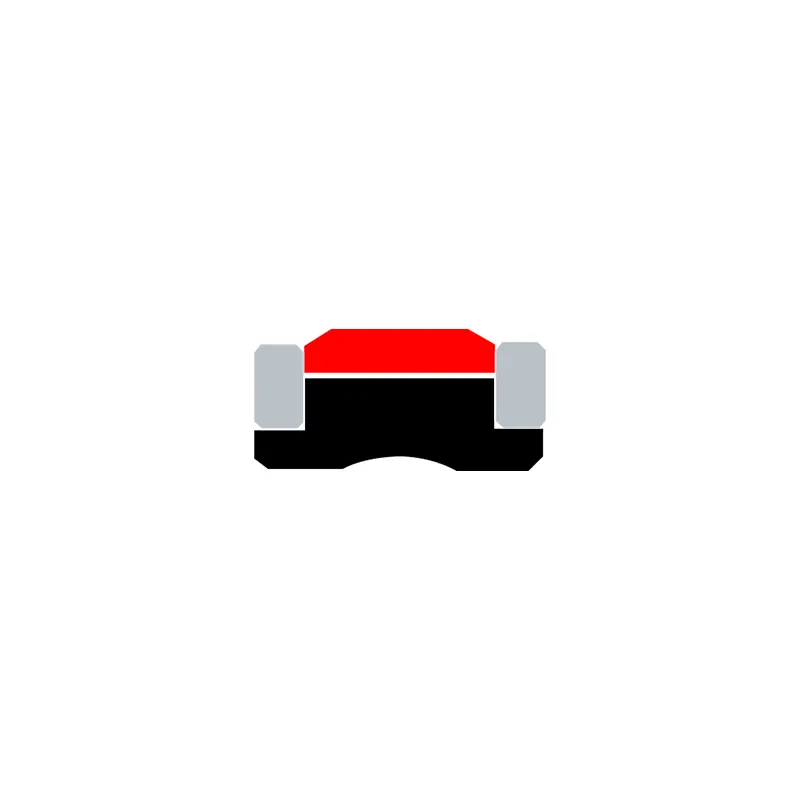

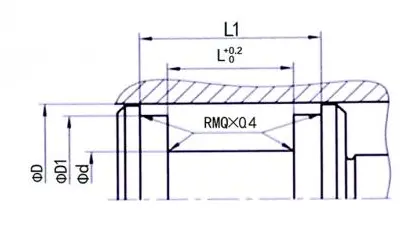

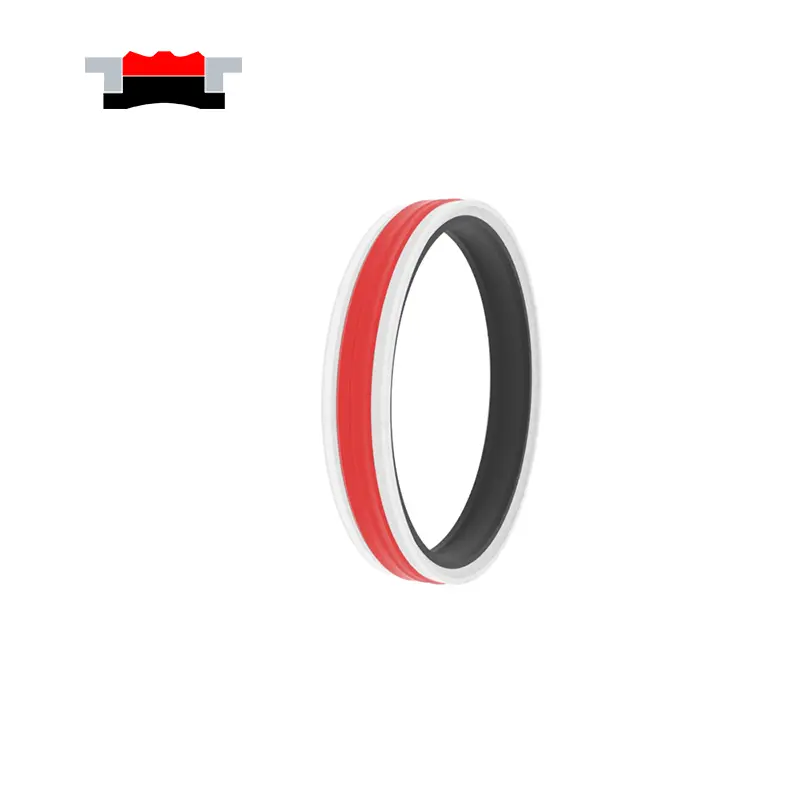

Rck109n
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
Φd1 ...... diamètre intérieur
L ...... Largeur de groove
L1 ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
h10 |
|
Φd |
H9 |
Exemple de commande
Modèle: RCK109N
Groove Taille: 100x80x95x25 / 36
Matériel: RC-PU-H + NBR + POM
Type d'étanchéité: RCK109, RCK117
Application principale: machines de construction, machines agricoles, grues, cylindres standard
Avantages: Excellent étanchéité statique et dynamique, pas besoin de bagues de guidage supplémentaires, anti-extrusion, structure anti-distorsion, adaptées aux conditions de travail avec des changements de pression rapides.
Matériau: polyuréthane, caoutchouc, polyuréthane, tétrafluoroéthylène
|
Exemples de rainure |
Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

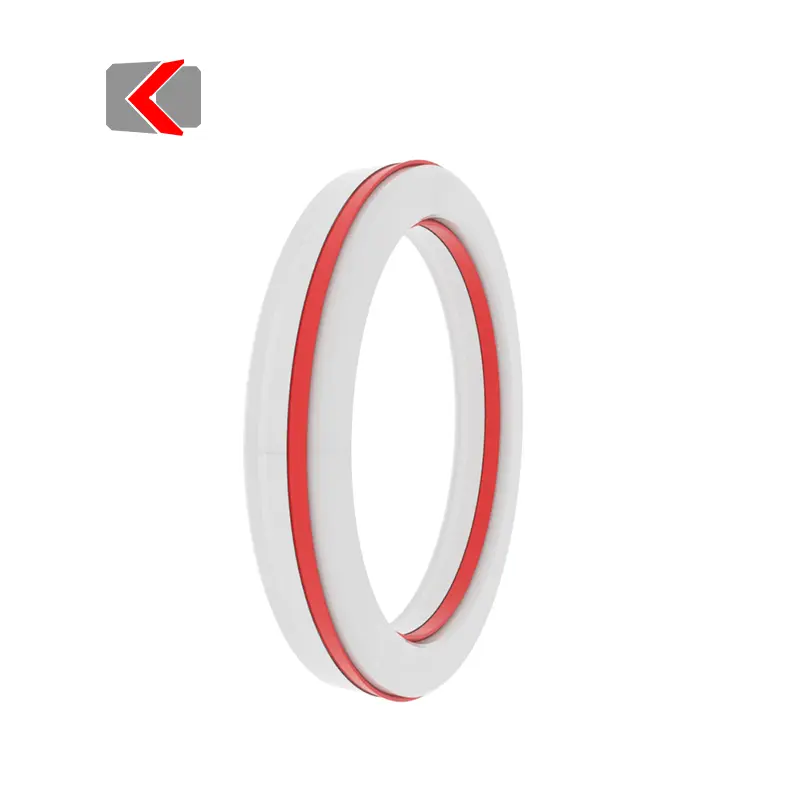

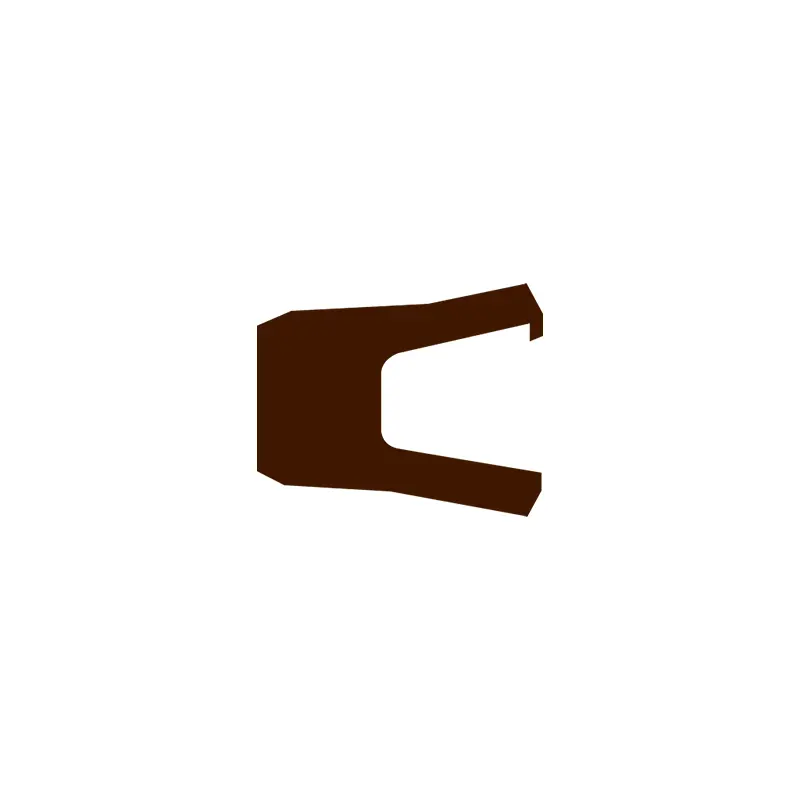

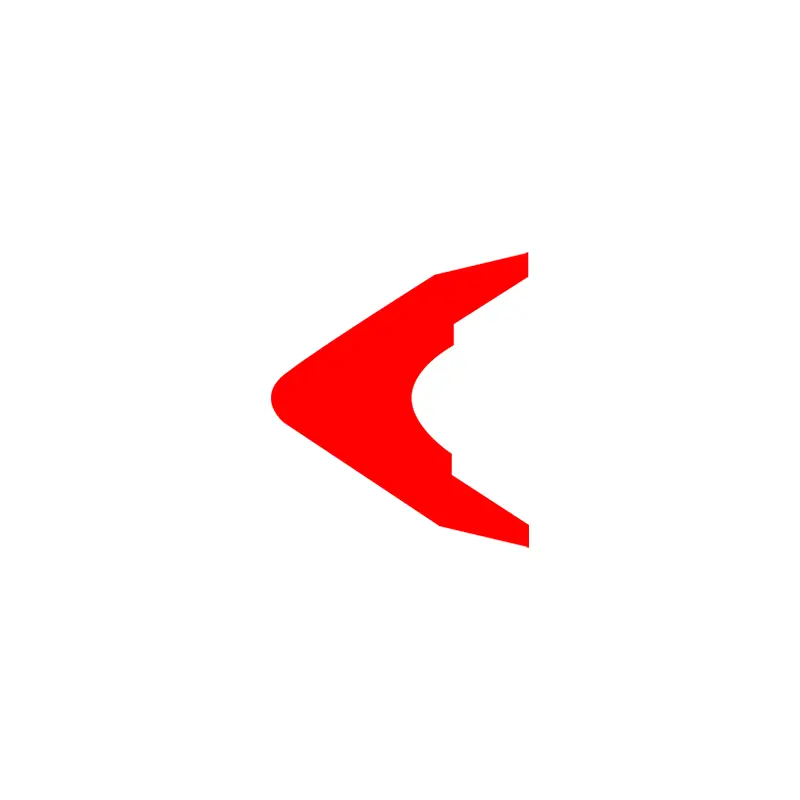

Rck119
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
h10 |
|
Φd |
H9 |
Exemple de commande
Modèle: RCK119
Groove Taille: 100x90.6x7.1
Matériel: PTFE4 + V
Type d'étanchéité: RCK119
Application principale: industrie chimique, cylindres rapides et machines de positionnement, industrie alimentaire, industrie pharmaceutique, accumulateurs.
Avantages: résistant aux températures élevées et aux divers milieux chimiques, coefficient de frottement faible, pas de fluage, bonnes caractéristiques de frottement sèche, valeurs de frottement statique et dynamique faibles.
Matériel: Ptfe + Leaf Spring
|

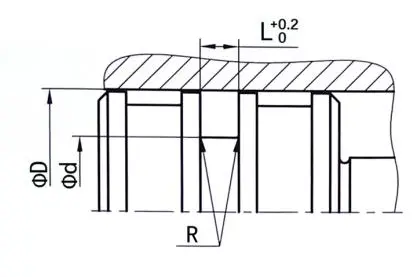

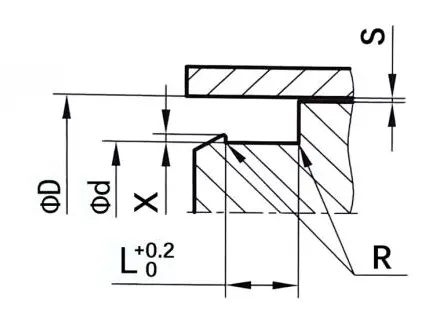

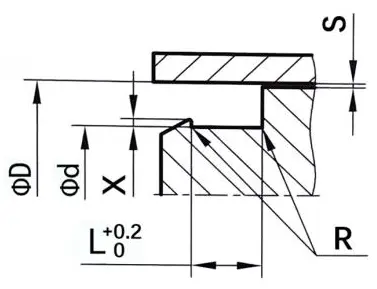

Exemples de rainure |
Voici les dimensions de rainure standard (les joints de poussière de toute taille dans la plage de taille peuvent être produits) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Écart d'extrusion maximum s |
|||
|
100 bar |
250BAR |
400 bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-2.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-9.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
