Nous nous engageons à fournir une solution Trinity à long terme "de la résistance à la pression de protection pour chaque scénario qui nécessite de tourner les joints rotatifs. Grâce à plus de 200 formules de matériaux et de brevets structurels, nous aidons les clients à réduire les taux d'échec et à atteindre l'optimisation des TCO. L'ensemble de la série de modèles de produits est très diversifié. Vous pouvez choisir en fonction des besoins réels ou personnaliser les joints rotatifs qui nous sont.

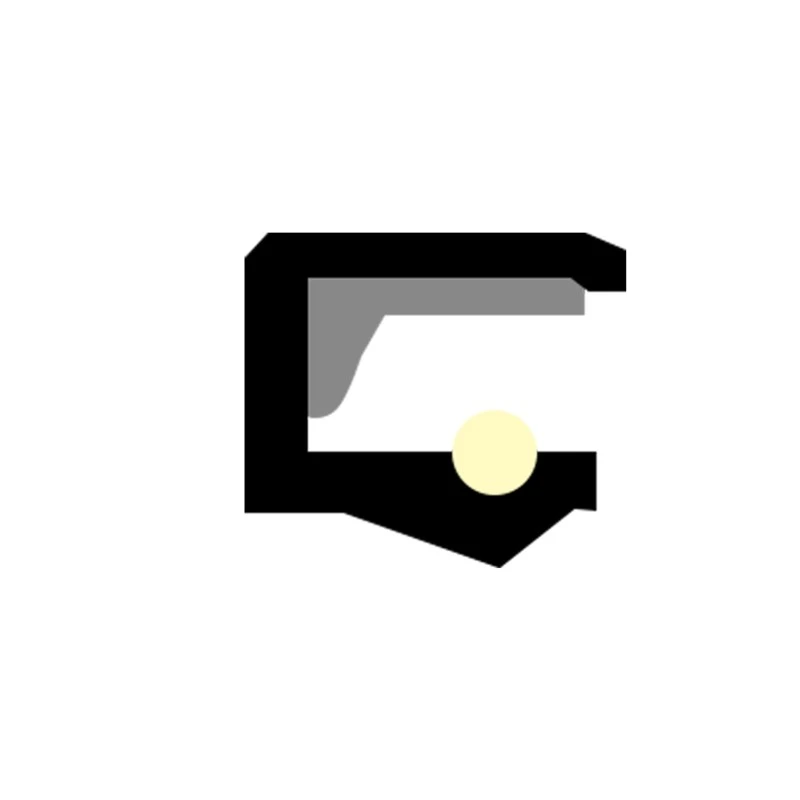

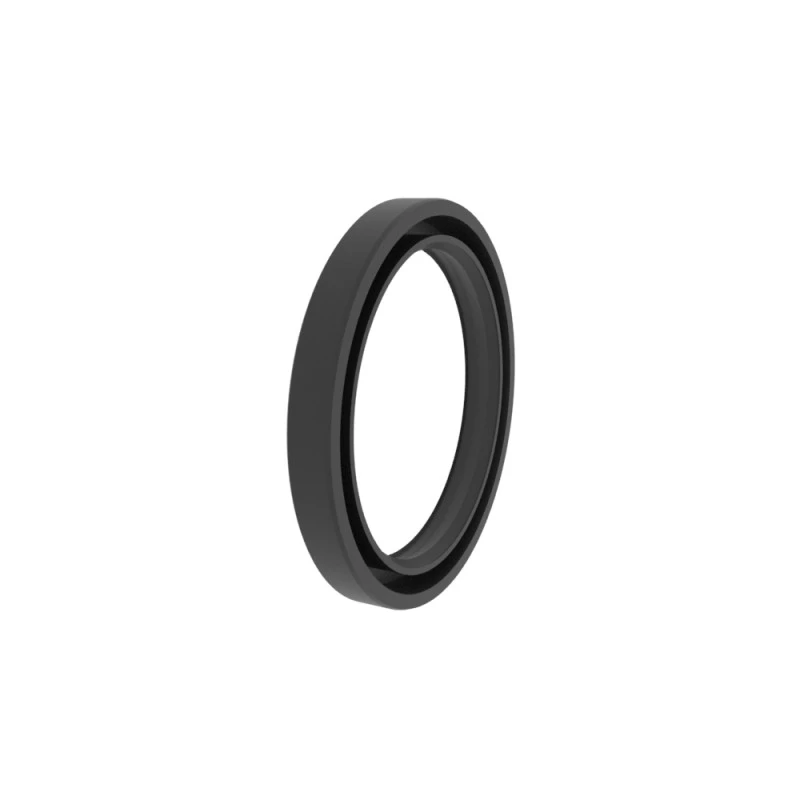

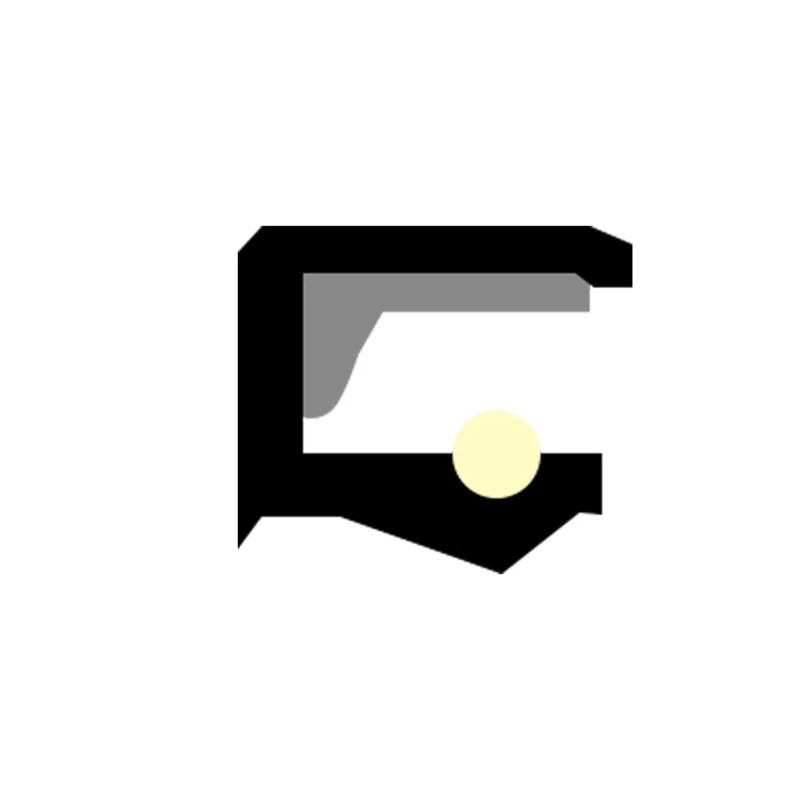

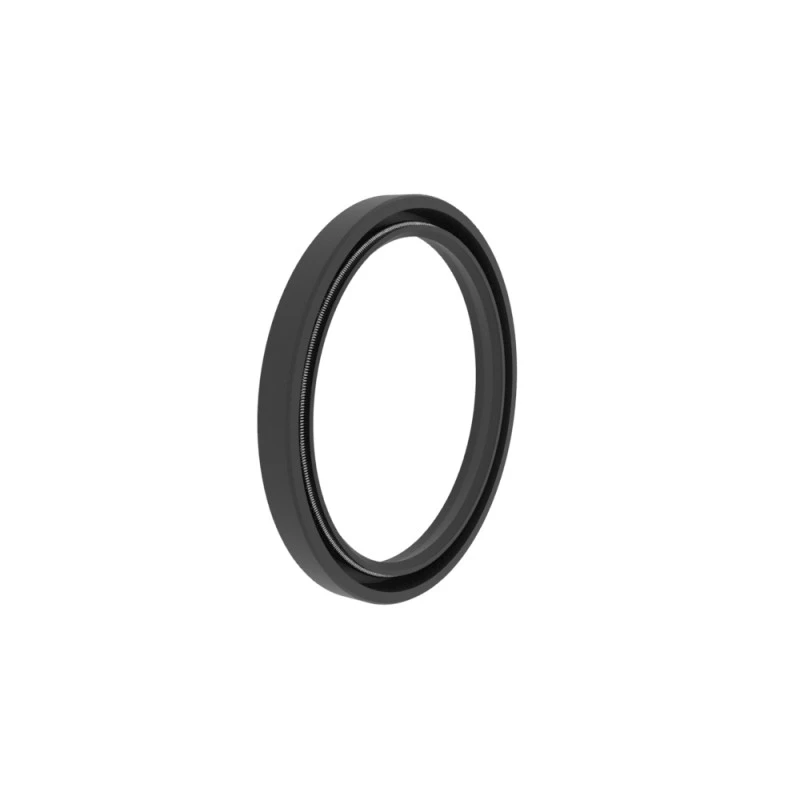

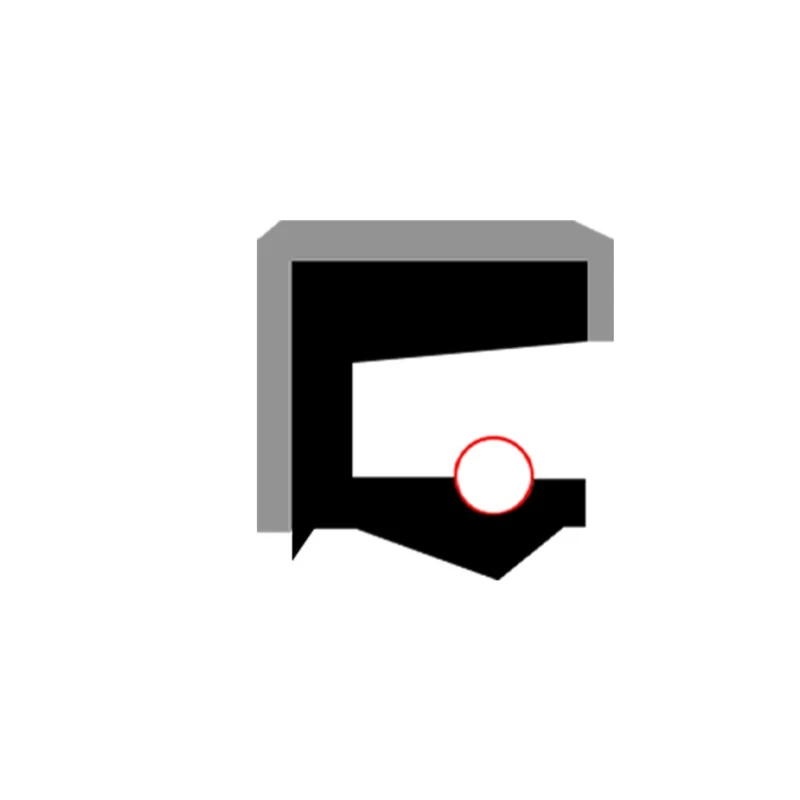

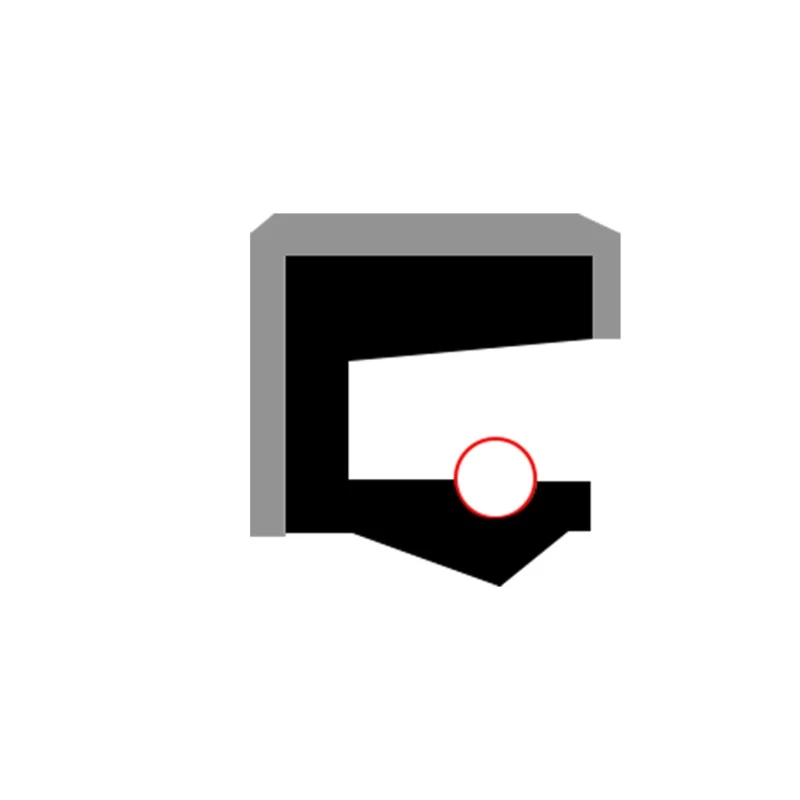

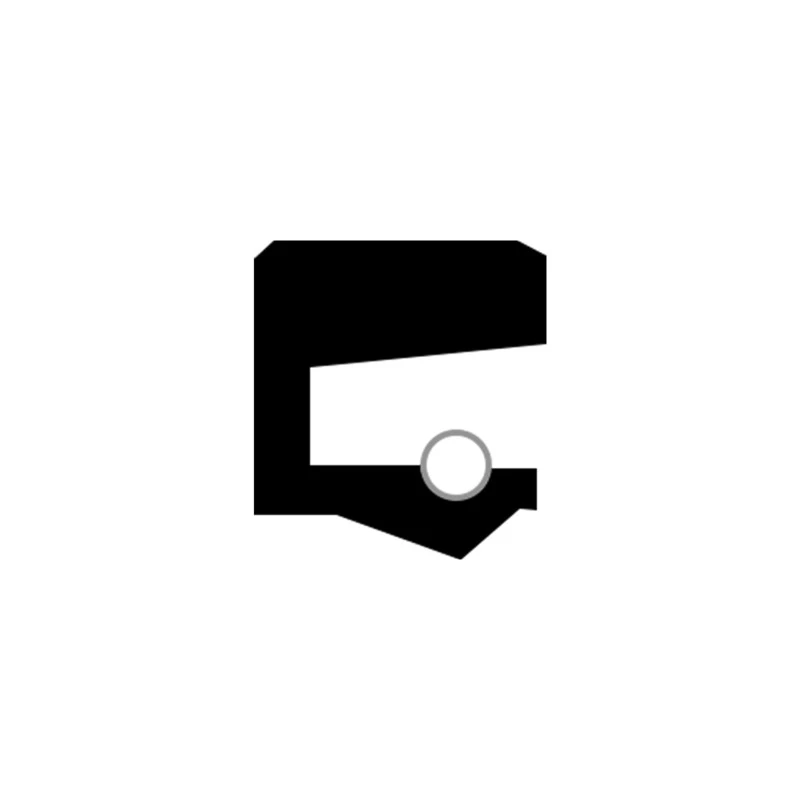

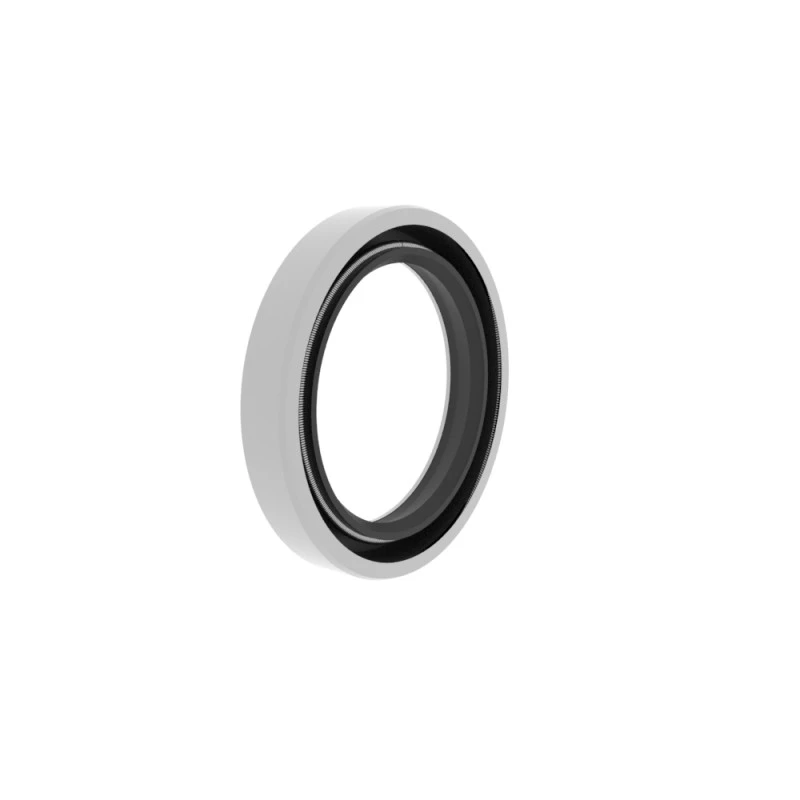

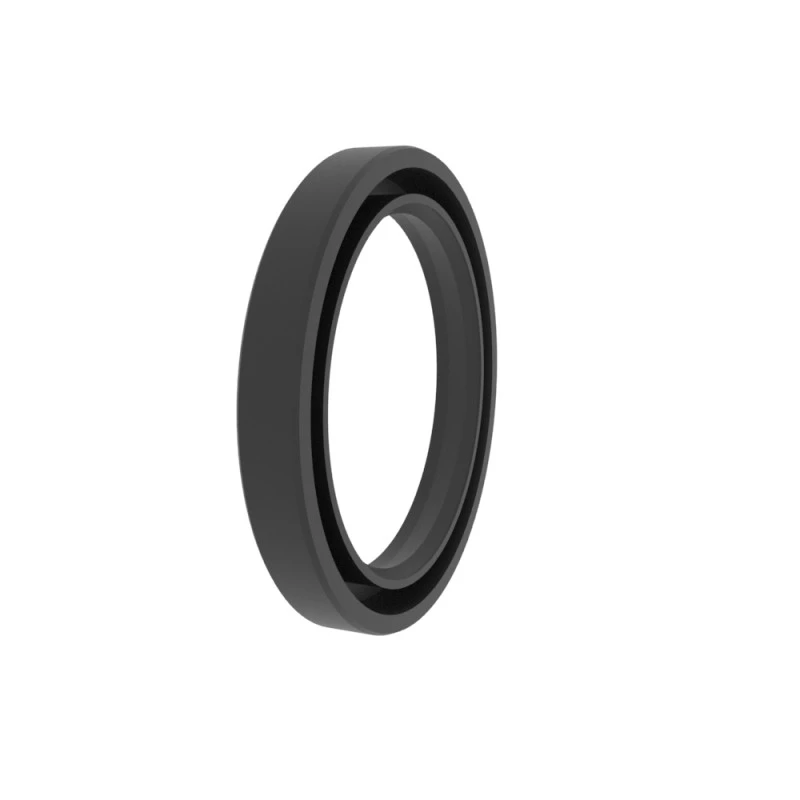

Joint à lèvre simple squelette rotatif RCR101, installation de rainure ouverte axiale, largement utilisée, principalement utilisée comme élément protecteur pour les roulements.

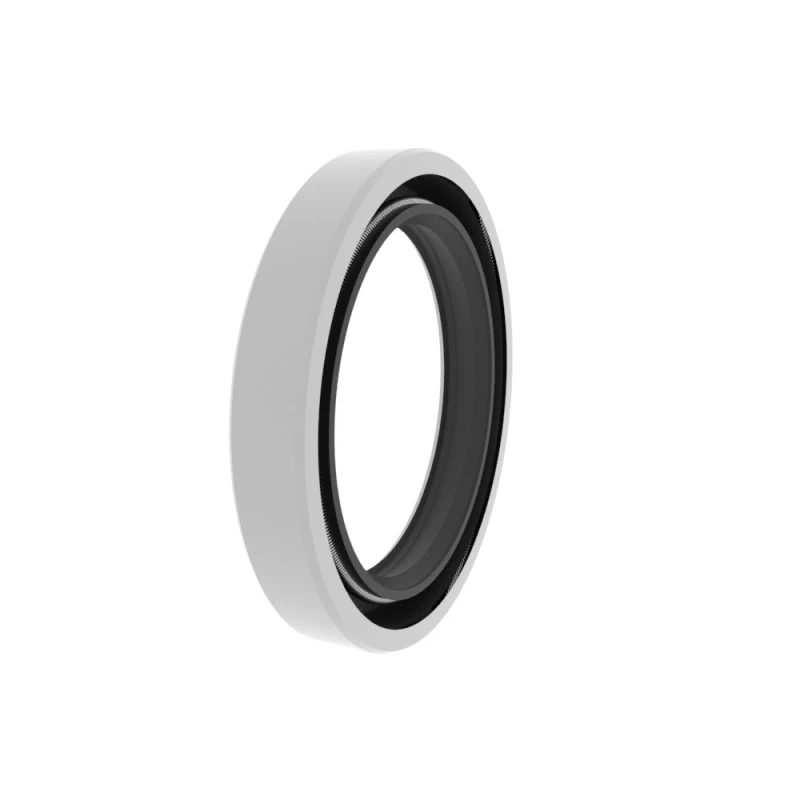

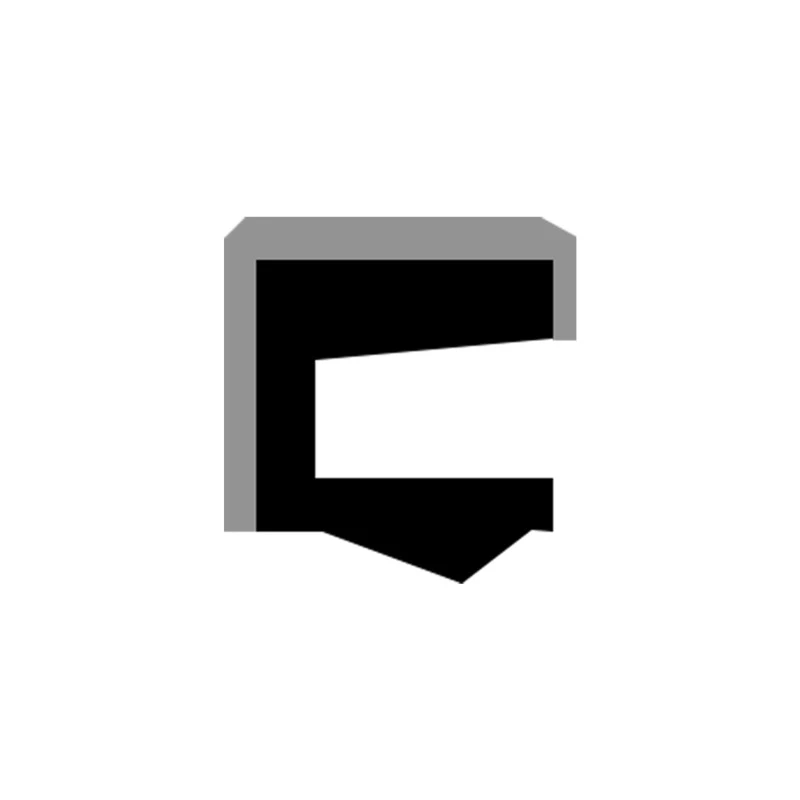

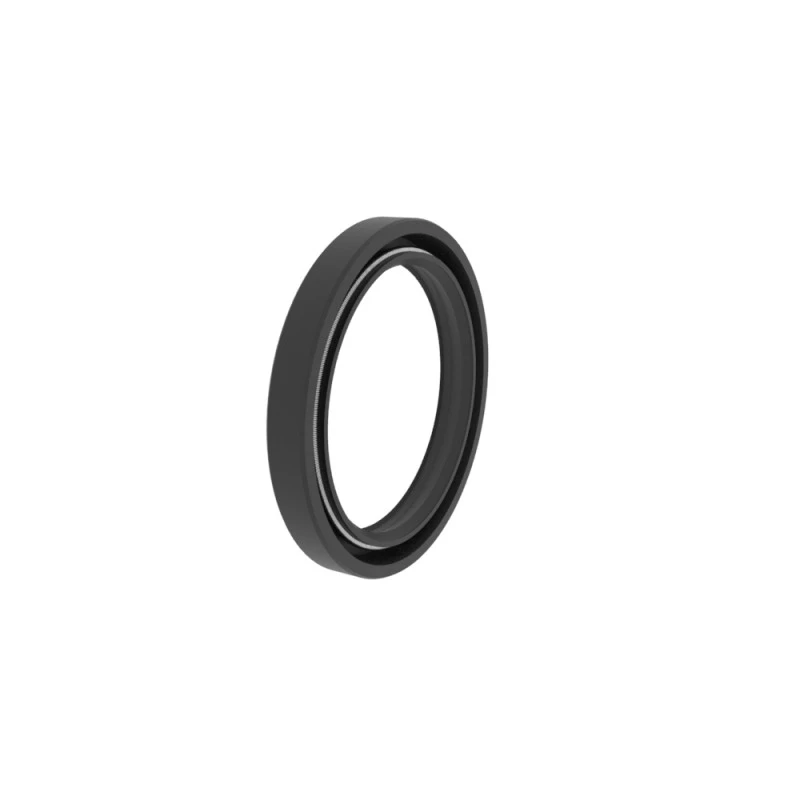

RCR102 Rotary Skeleton Double LIP JOINT, INCIPAGE, avec lèvre auxiliaire anti-poussière, installation de rainure ouverte axiale, largement utilisée, principalement utilisée comme élément protecteur pour les roulements.

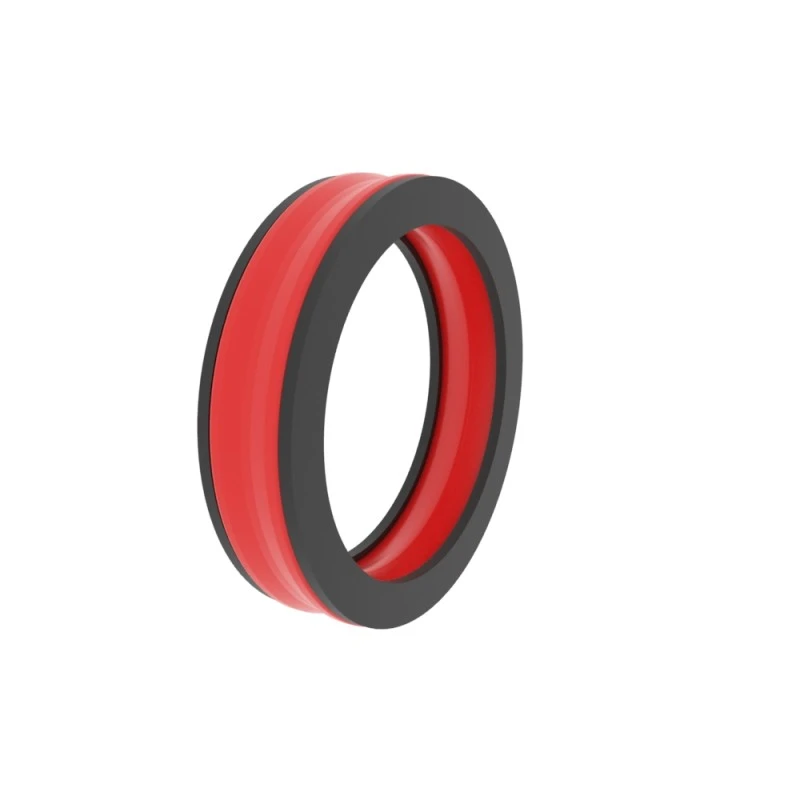

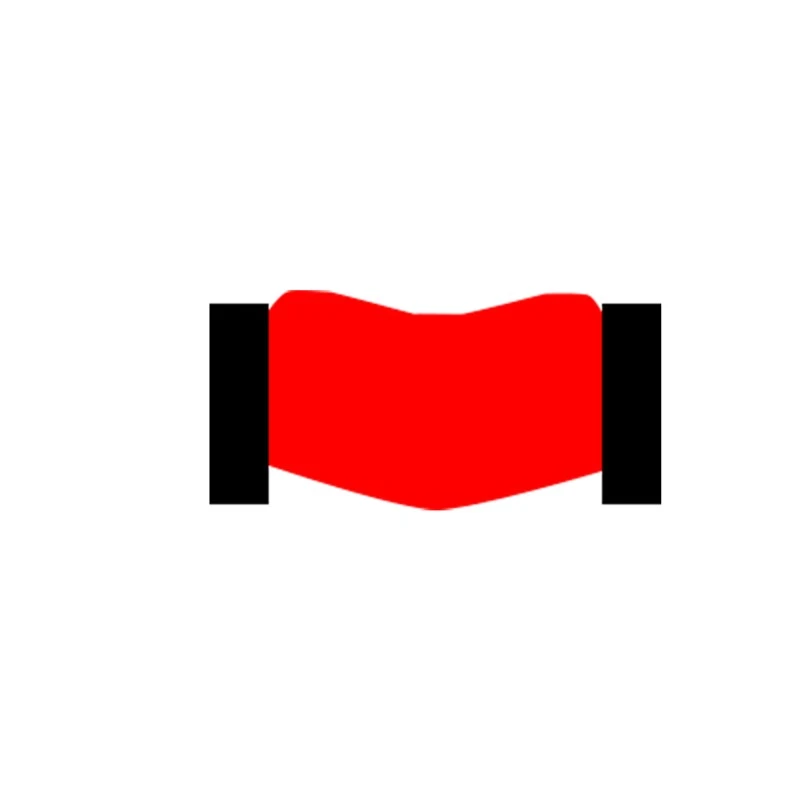

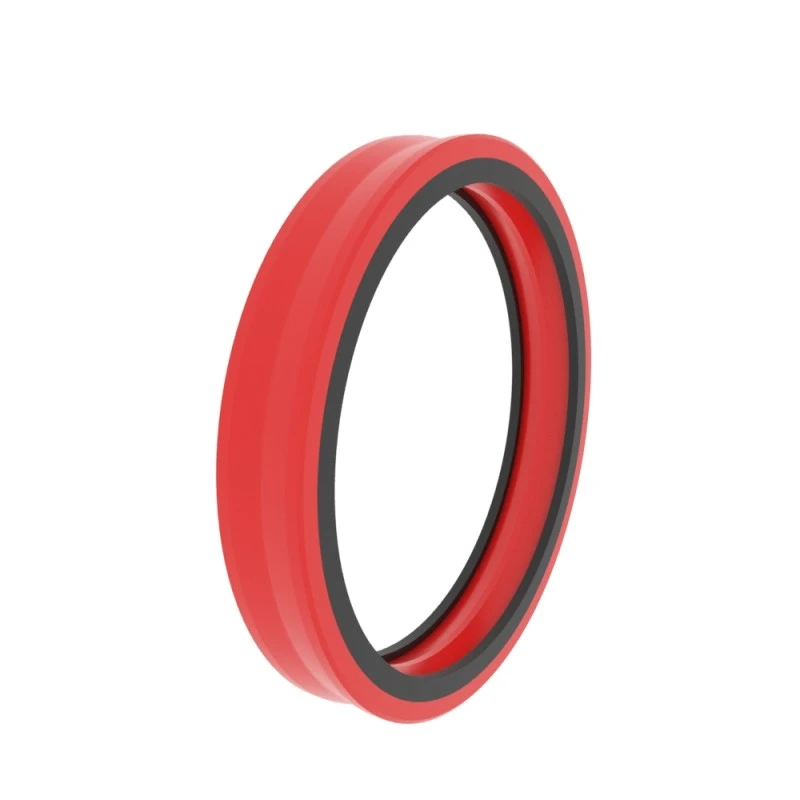

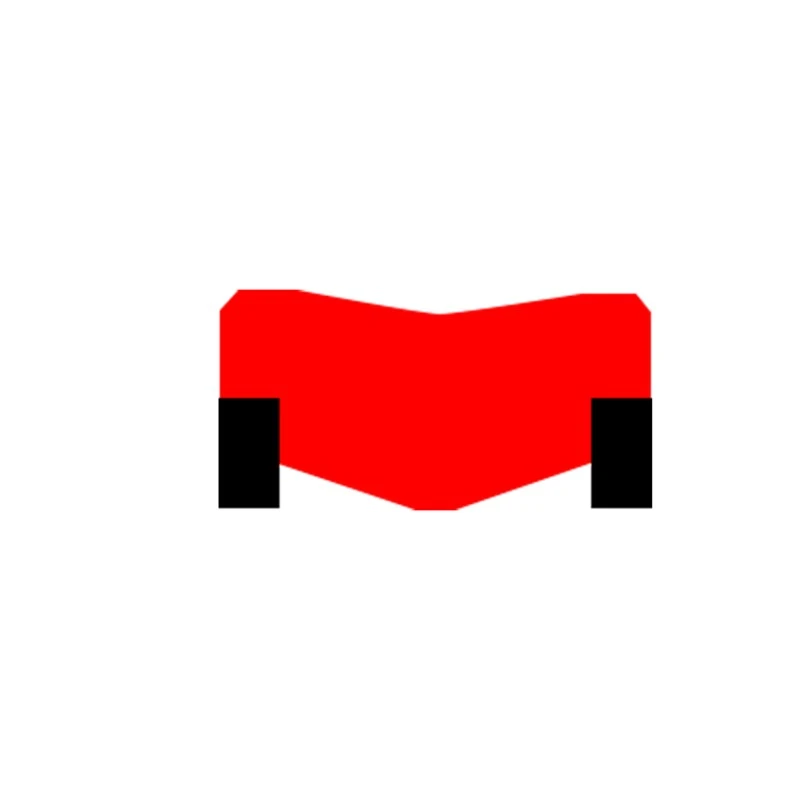

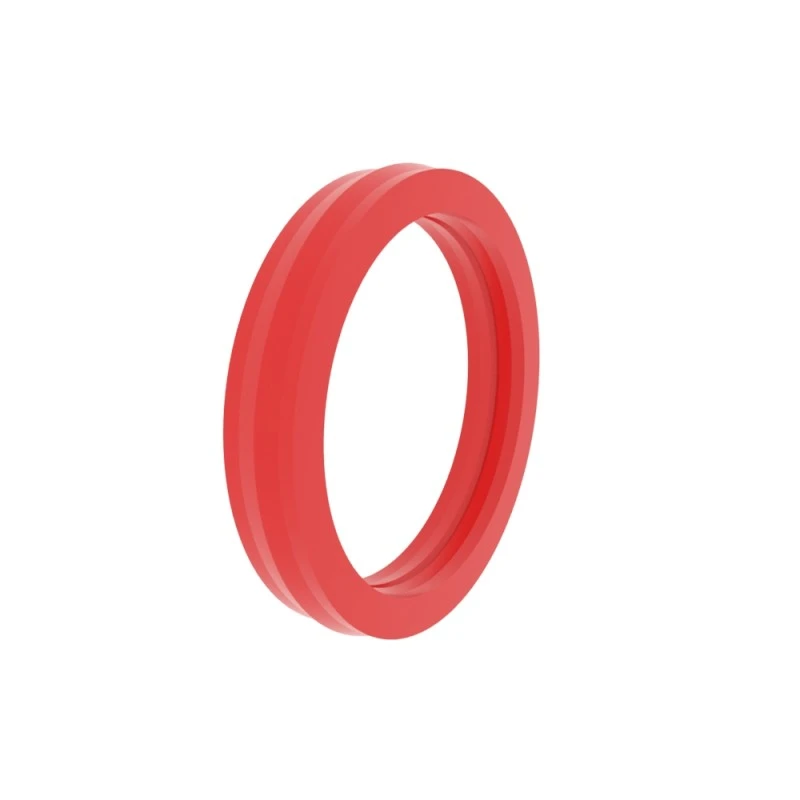

Joint rotatif RCR103, double action, avec anneau de support, meilleur effet d'étanchéité dans des conditions de scellement rotatives à haute pression.

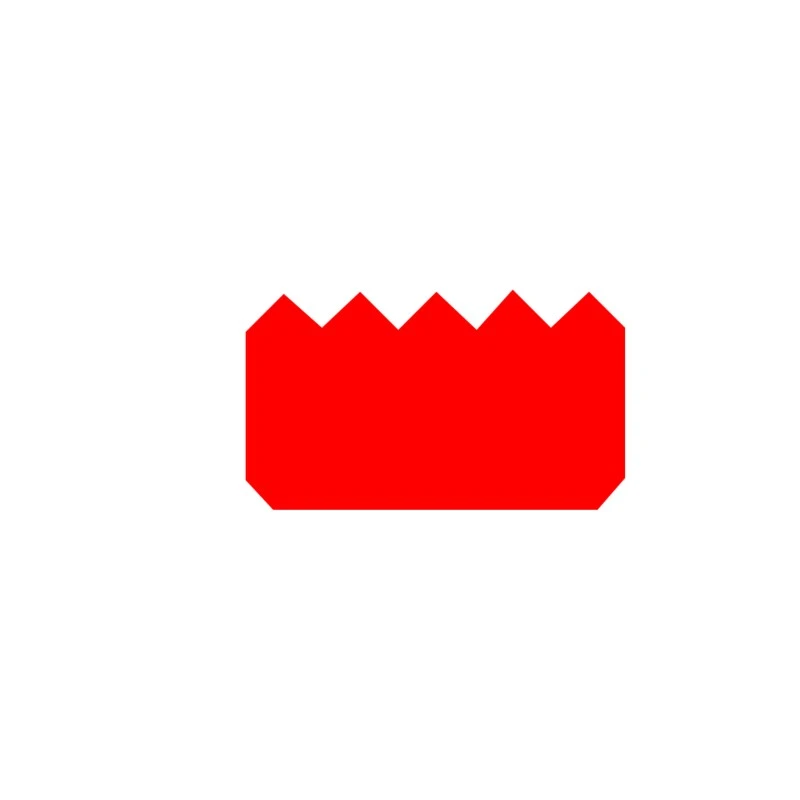

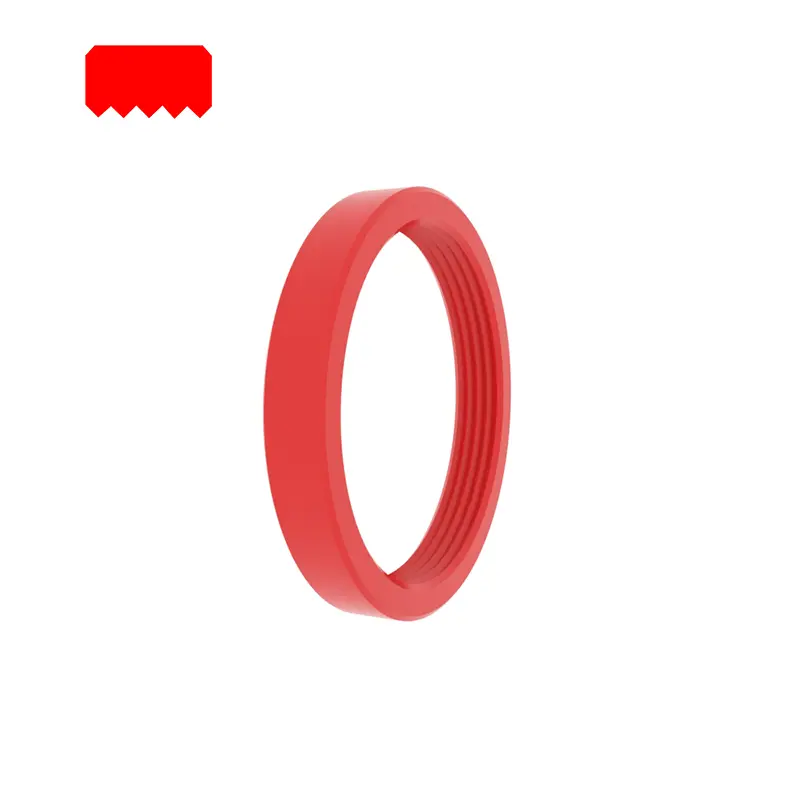

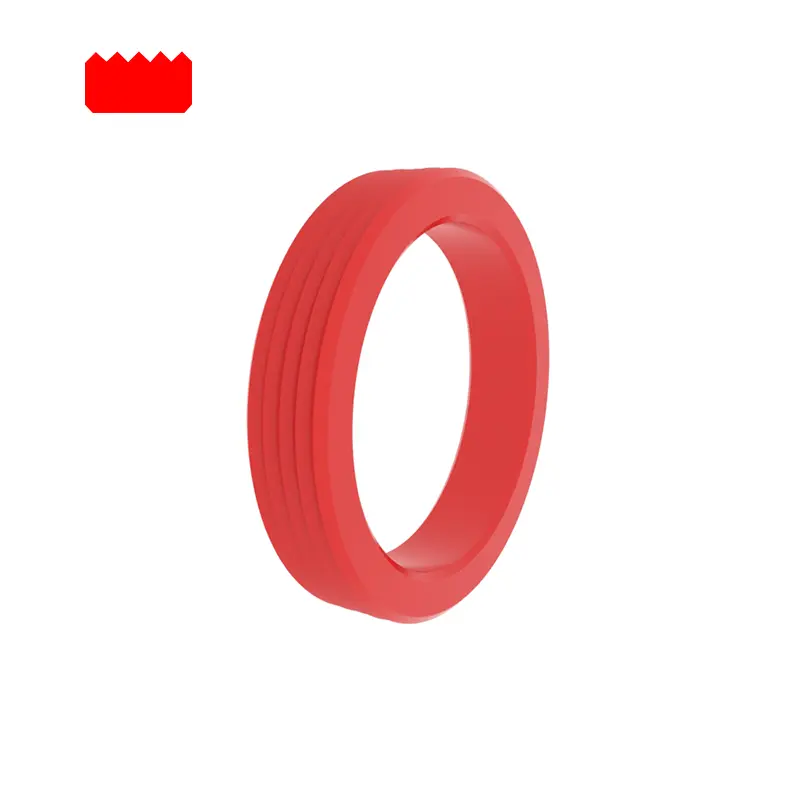

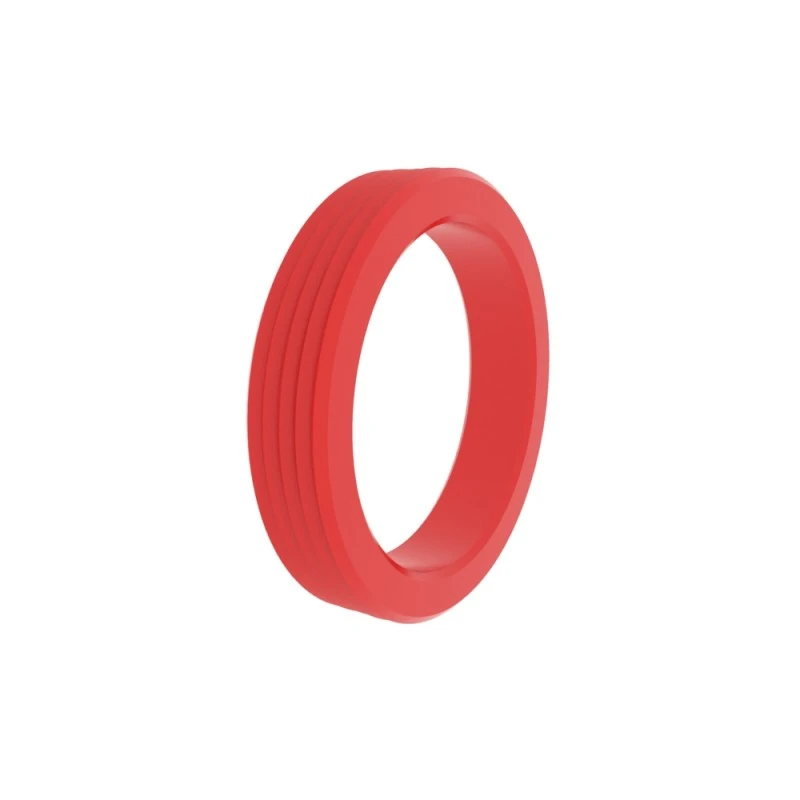

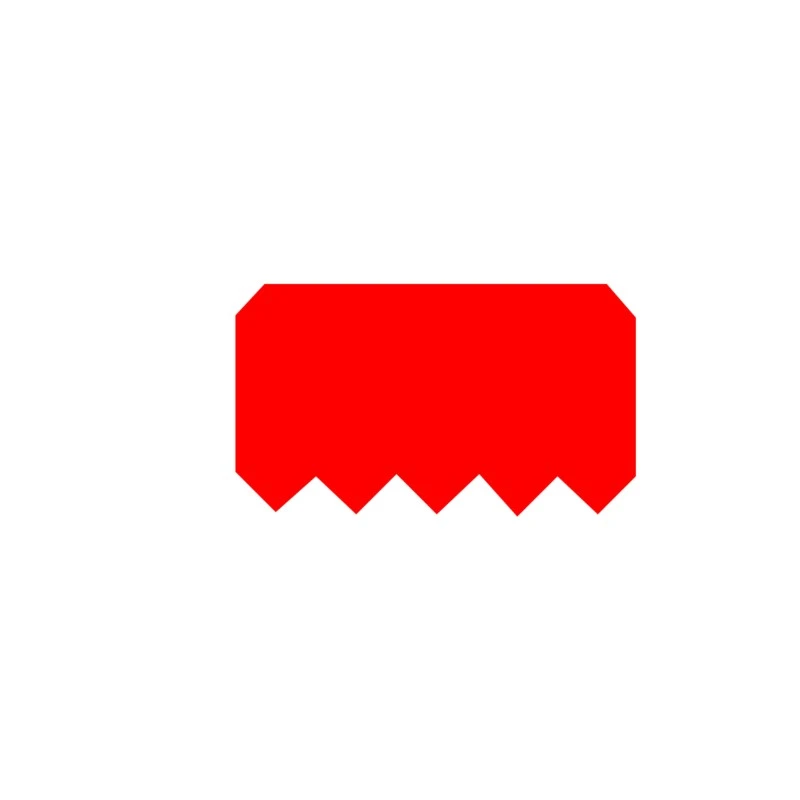

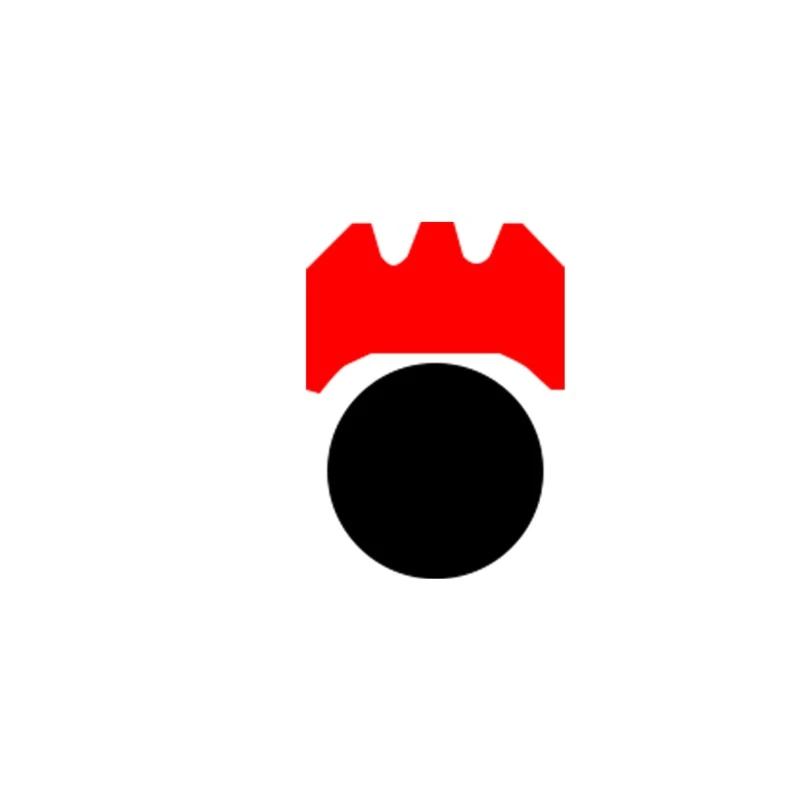

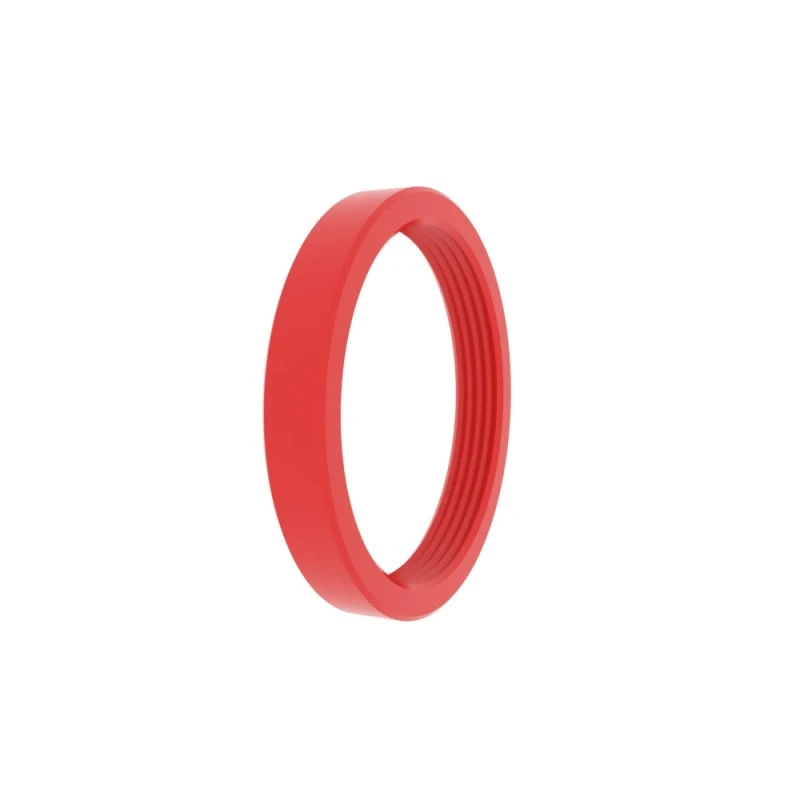

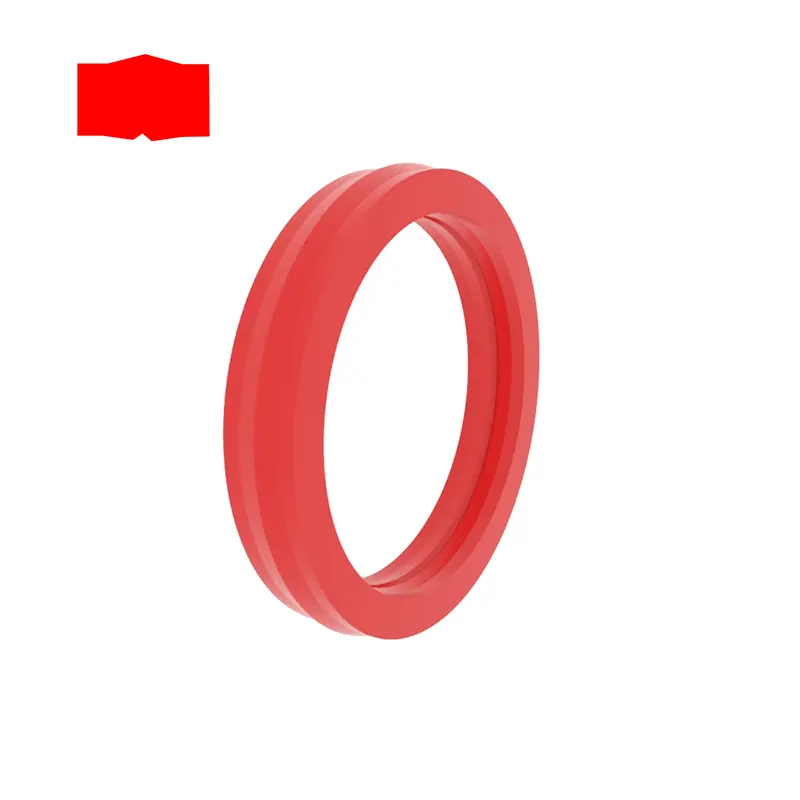

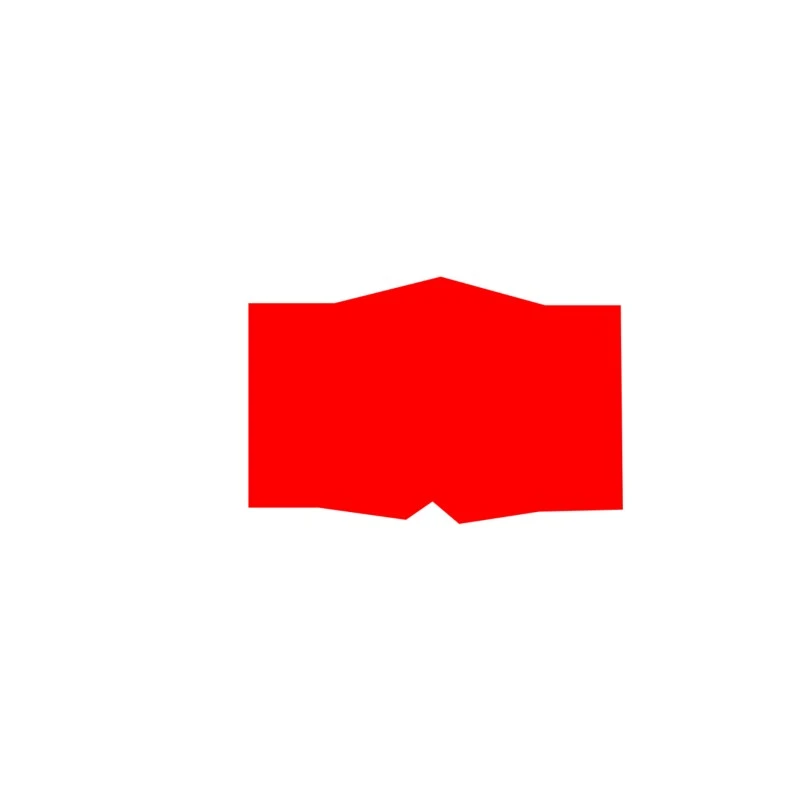

RCR104, joint rotatif RCR105, double agitation, rainure étroite, intégration de rainure stable et surface d'étanchéité dentée.

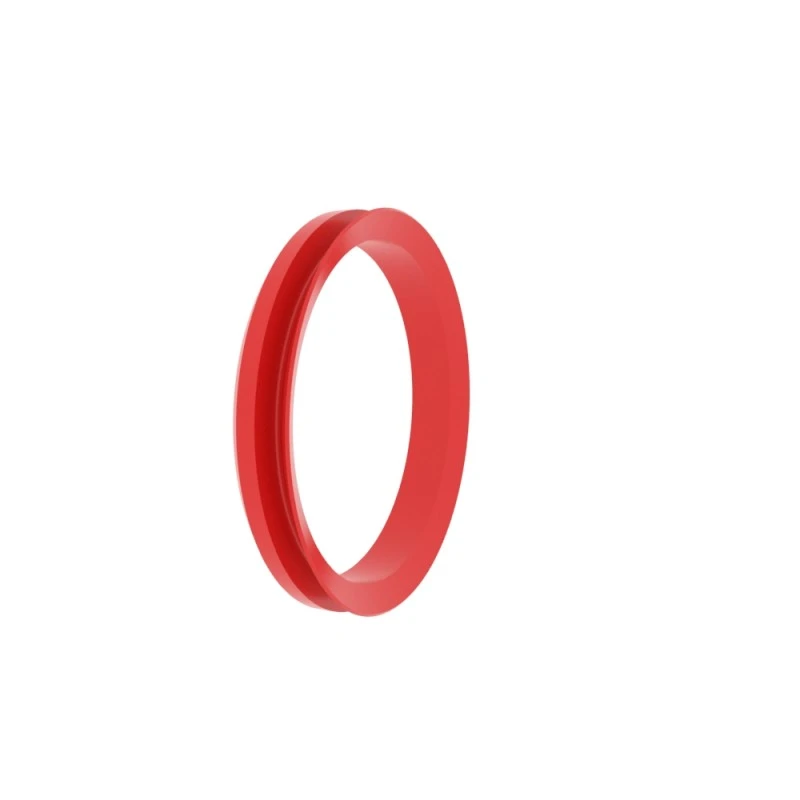

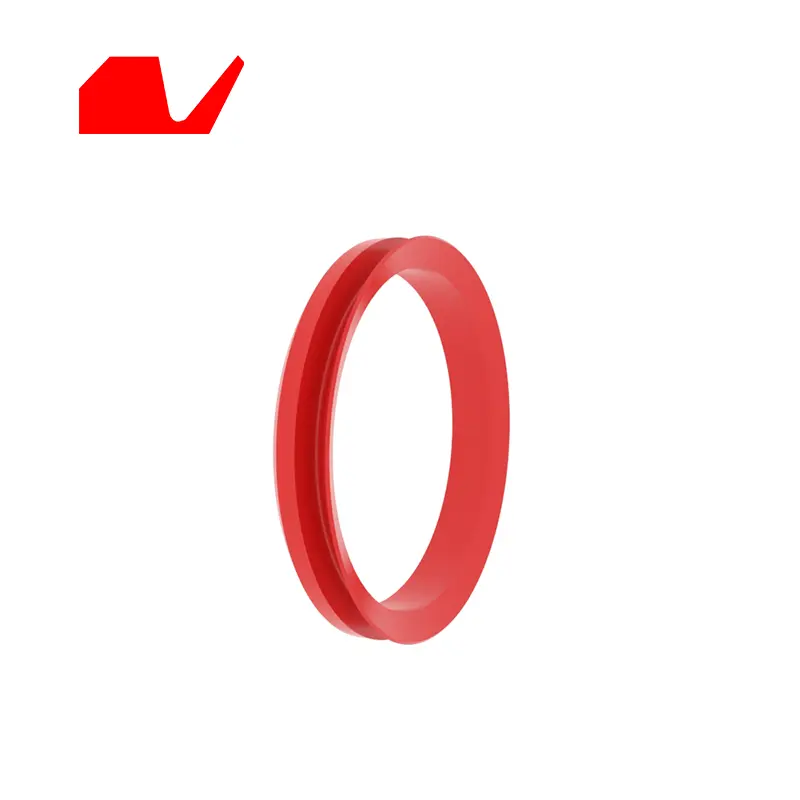

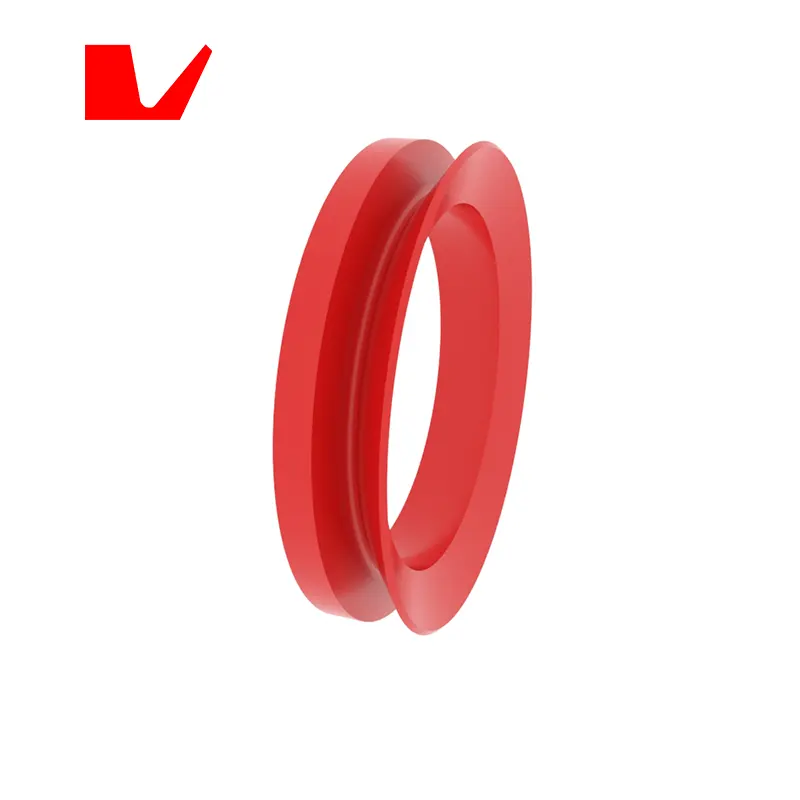

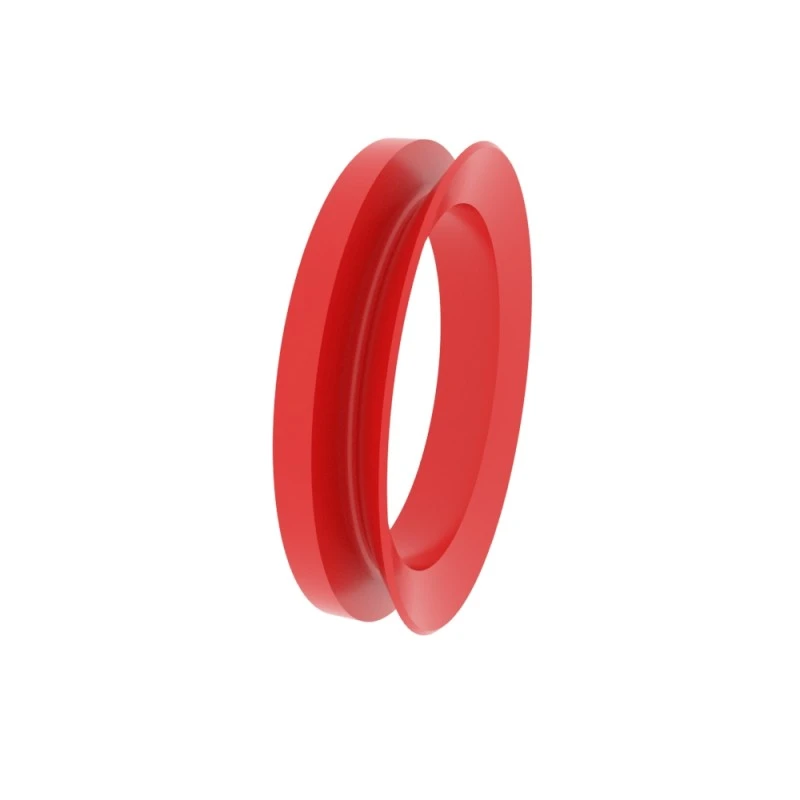

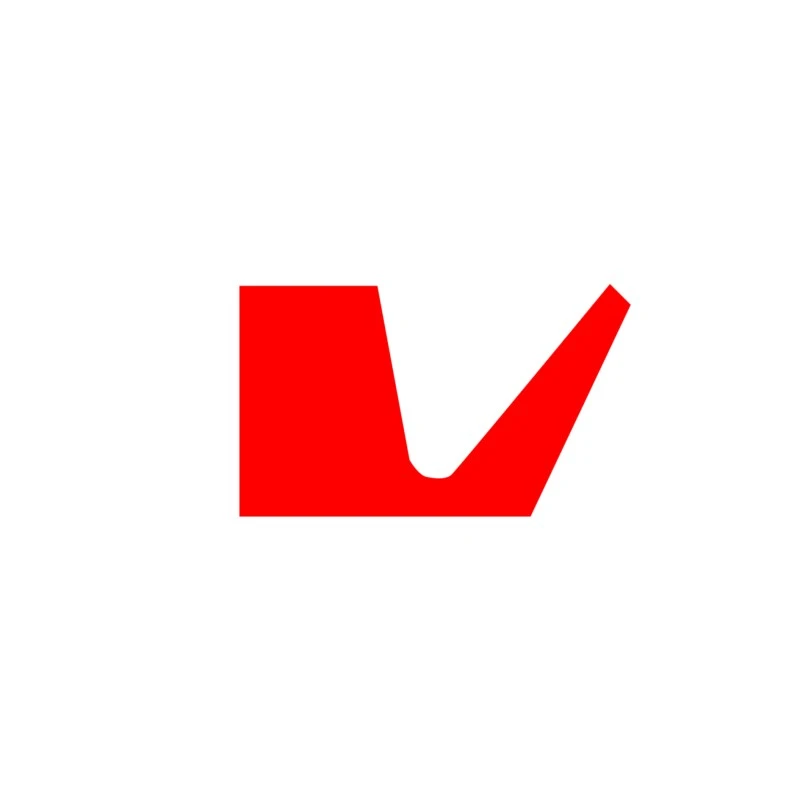

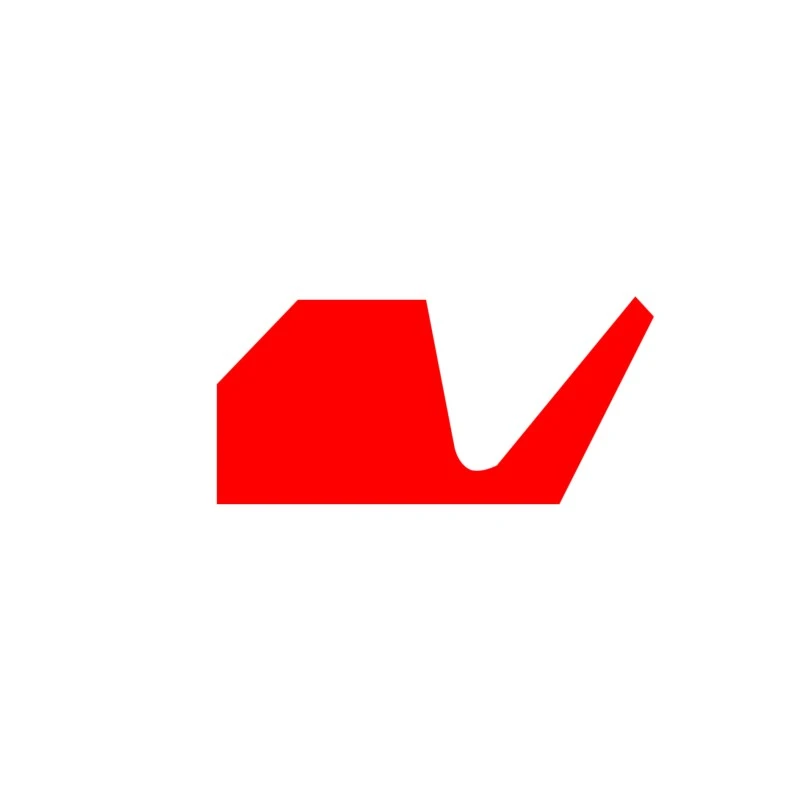

RCR106, joint rotatif en forme de V RCR107, mouvement axial, grand module élastique, résistance à la friction, poussière, polluants, éclaboussures d'eau, éclaboussures d'huile, etc.

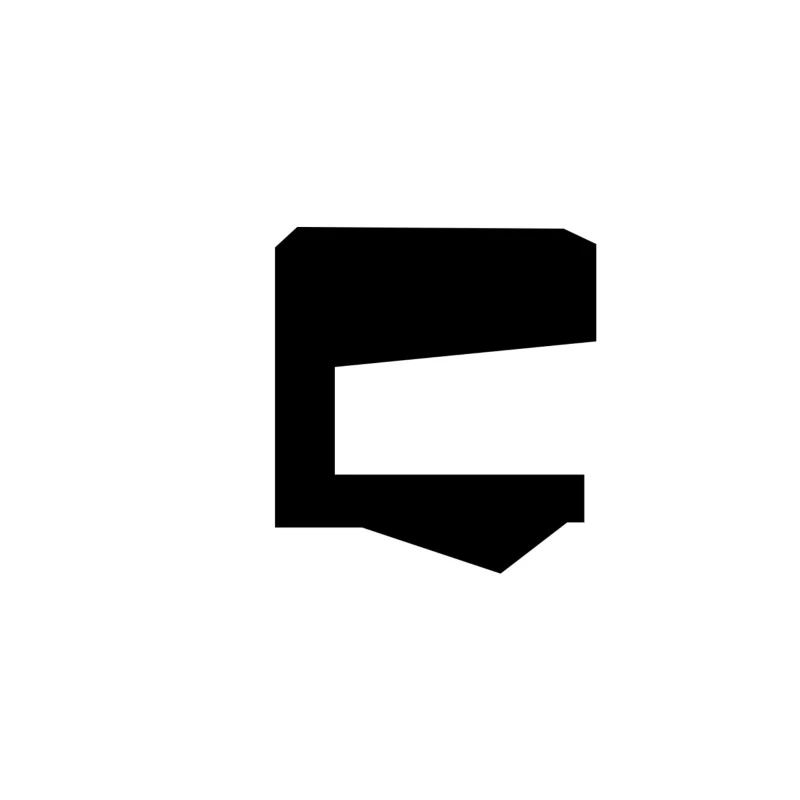

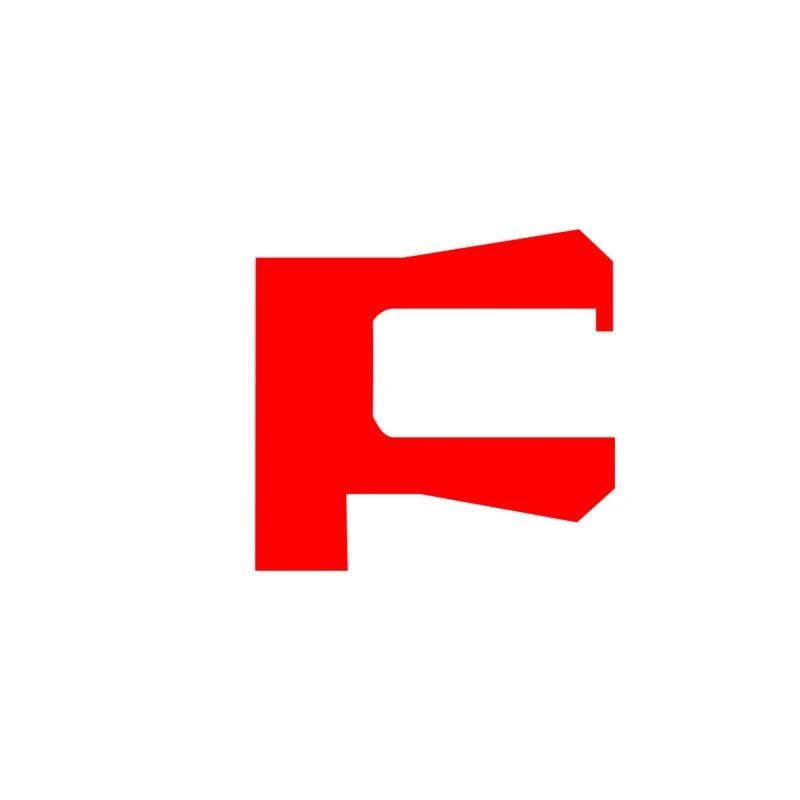

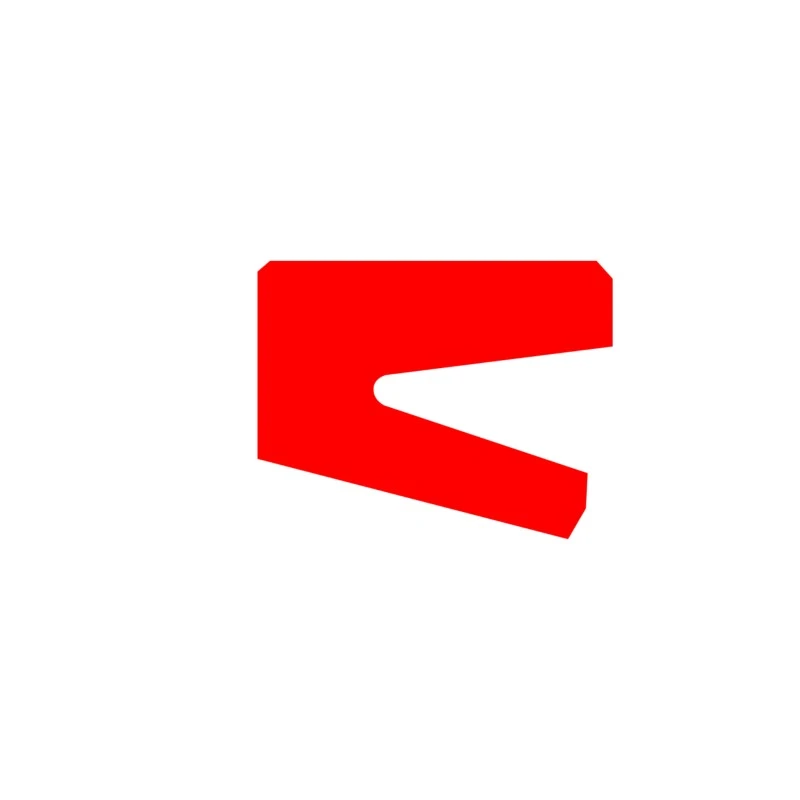

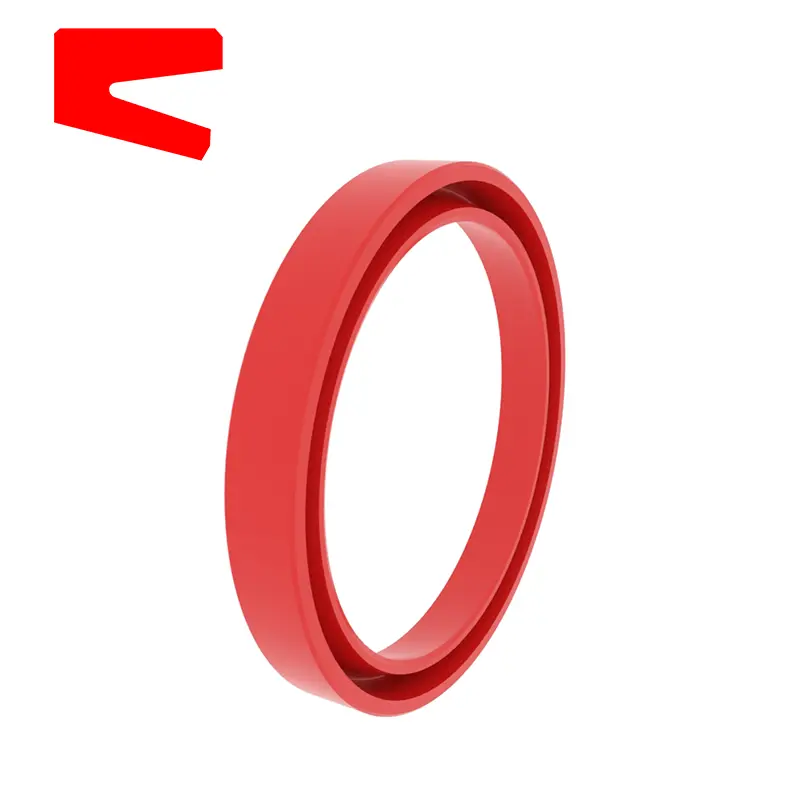

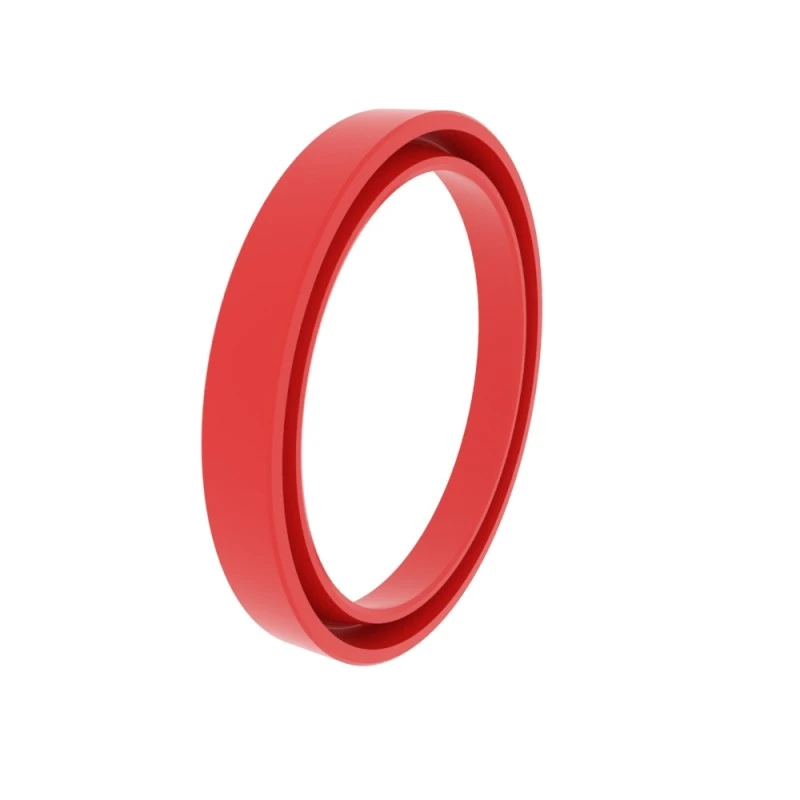

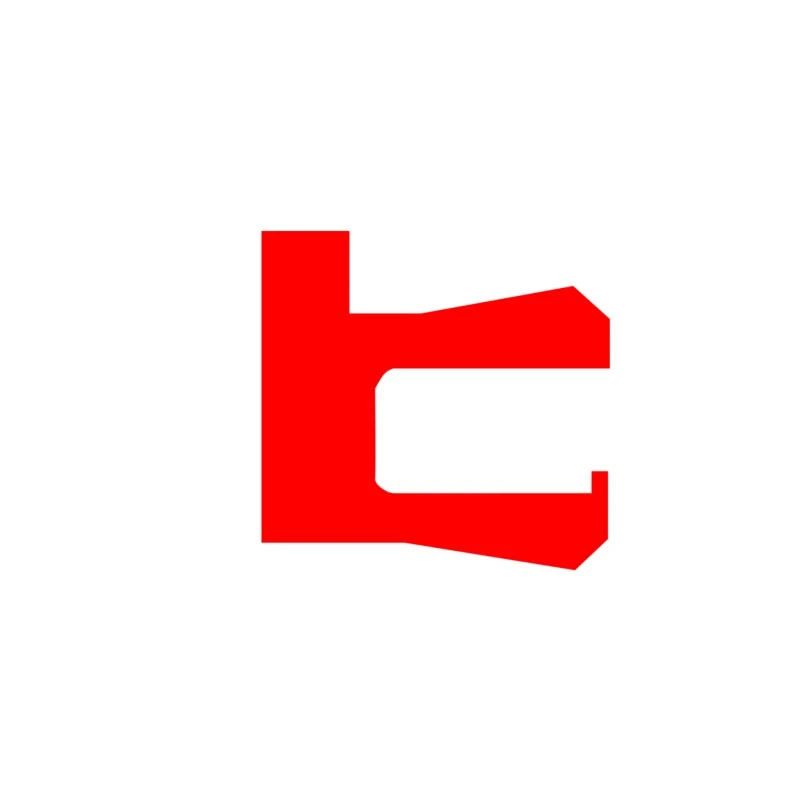

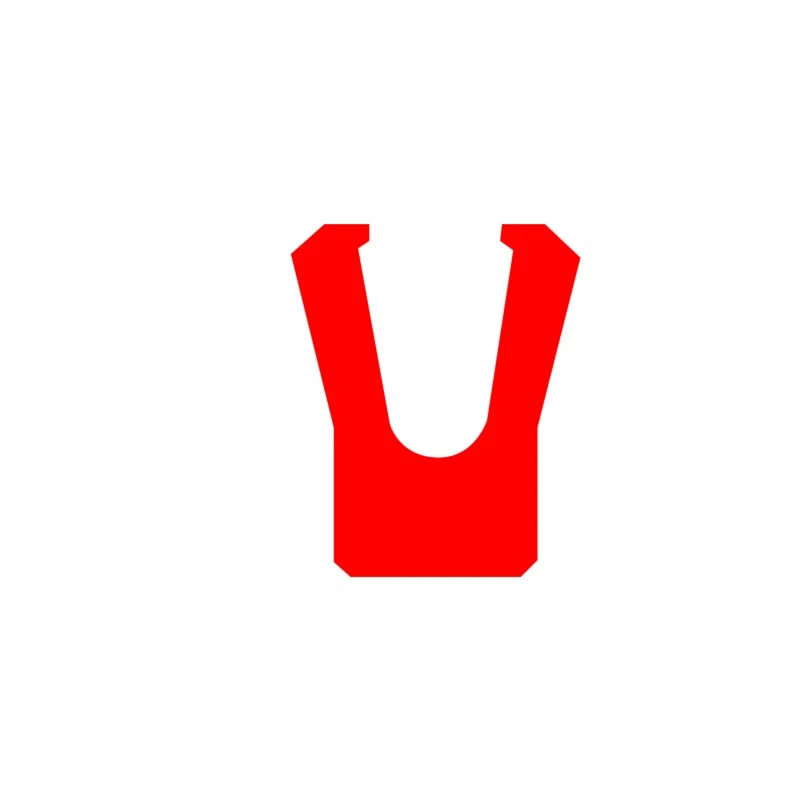

Le joint rotatif RCR108, un seul action, pas de ressort, l'interférence des lèvres intérieures et externes est déterminée en fonction de différentes conditions de travail.

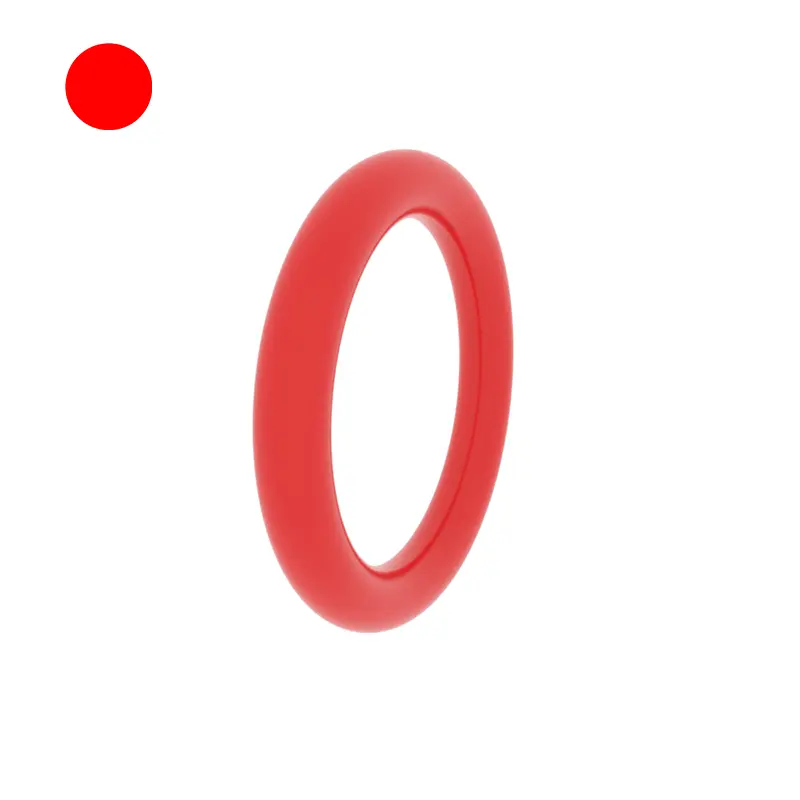

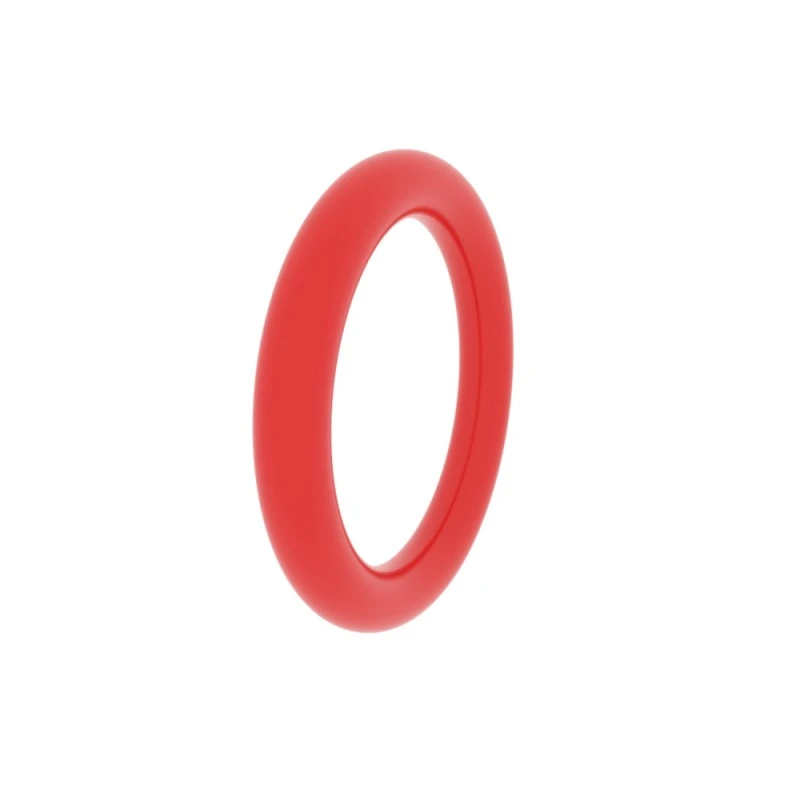

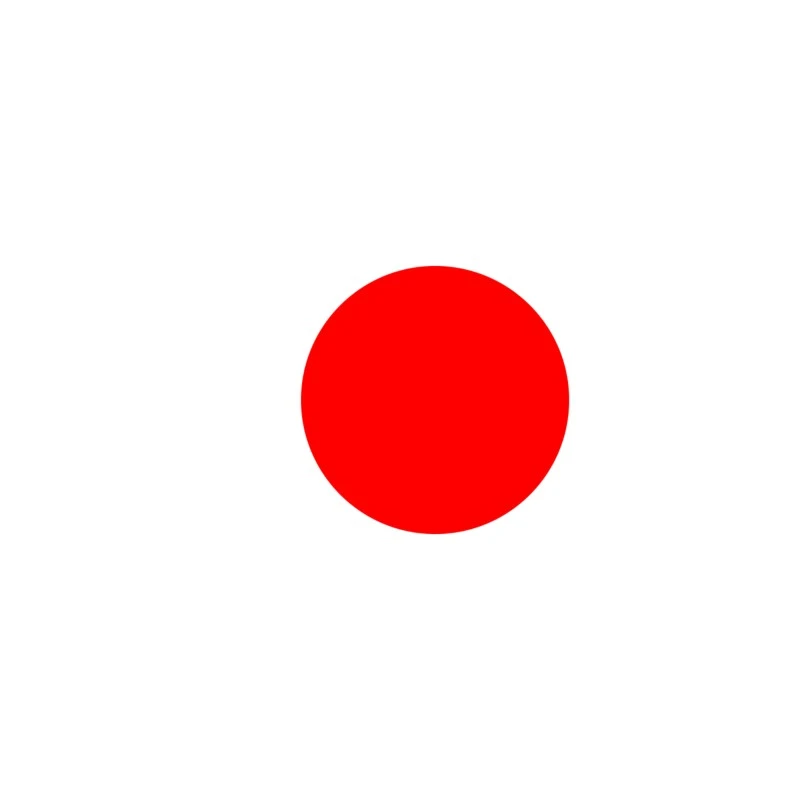

RCR109 joint torique, anneau élastique principalement utilisé pour le scellage statique ou le scellage dynamique, la sélection de milieu de température flexible. Pour des rainures détaillées, veuillez vous référer à l'échantillon de joint torique.

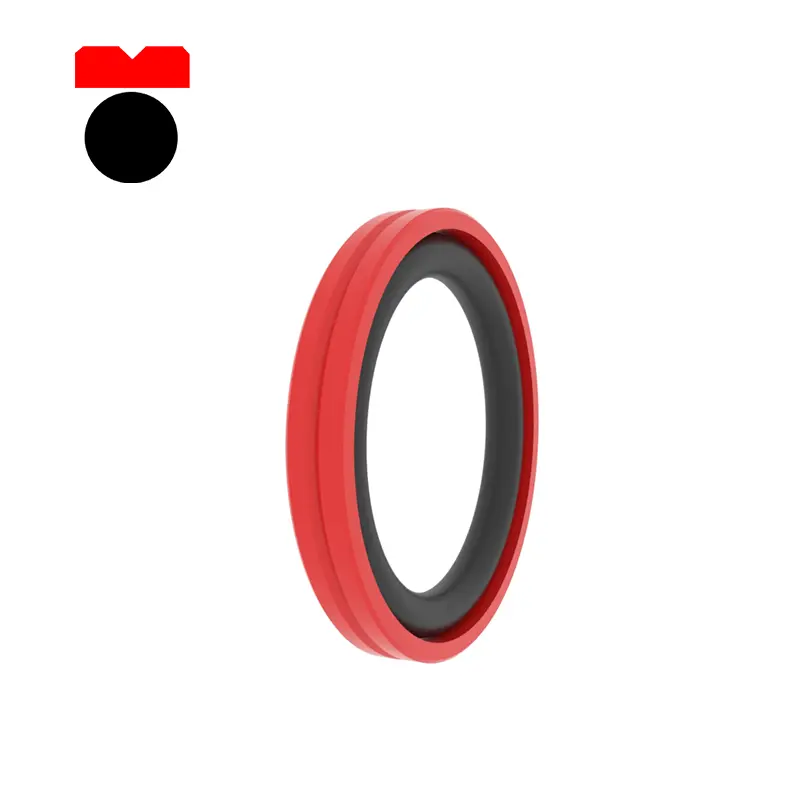

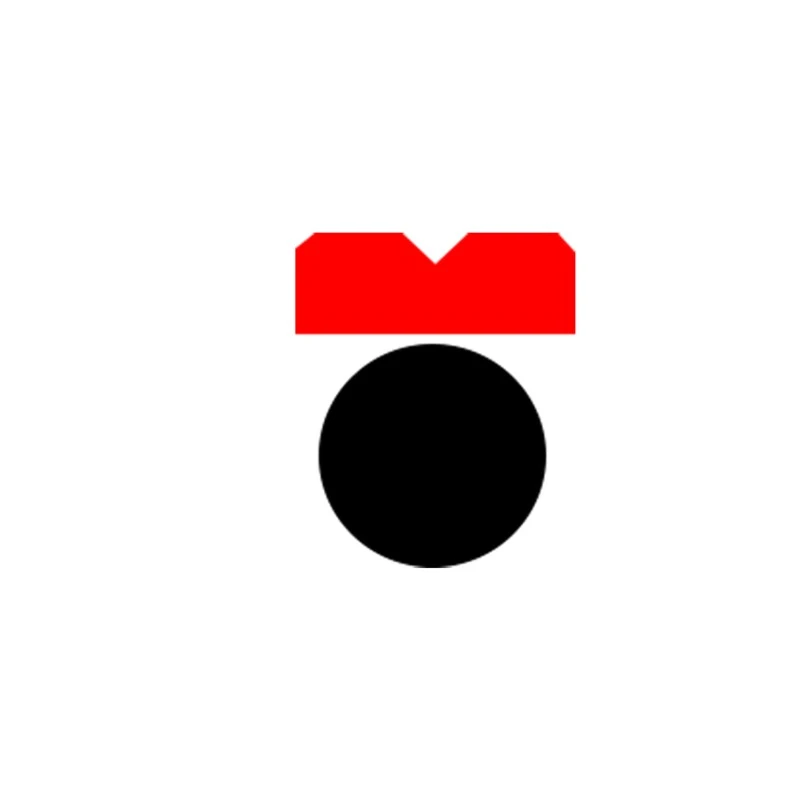

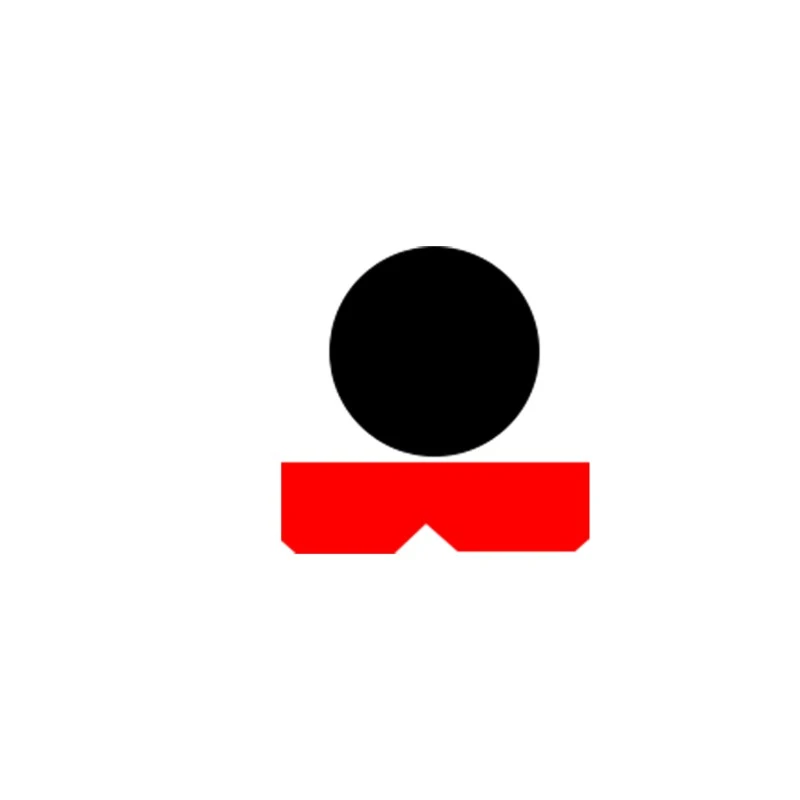

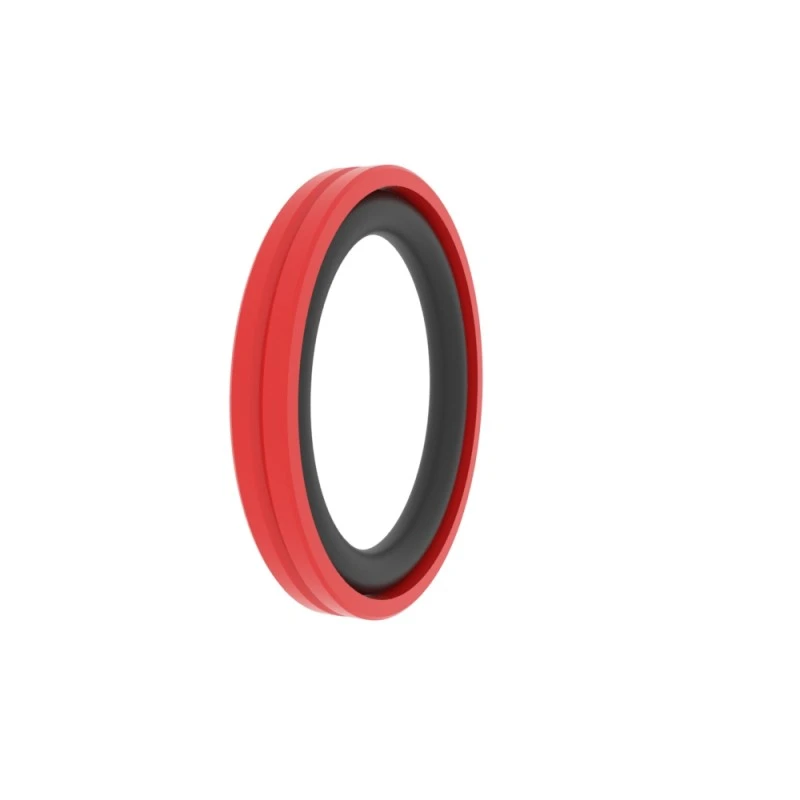

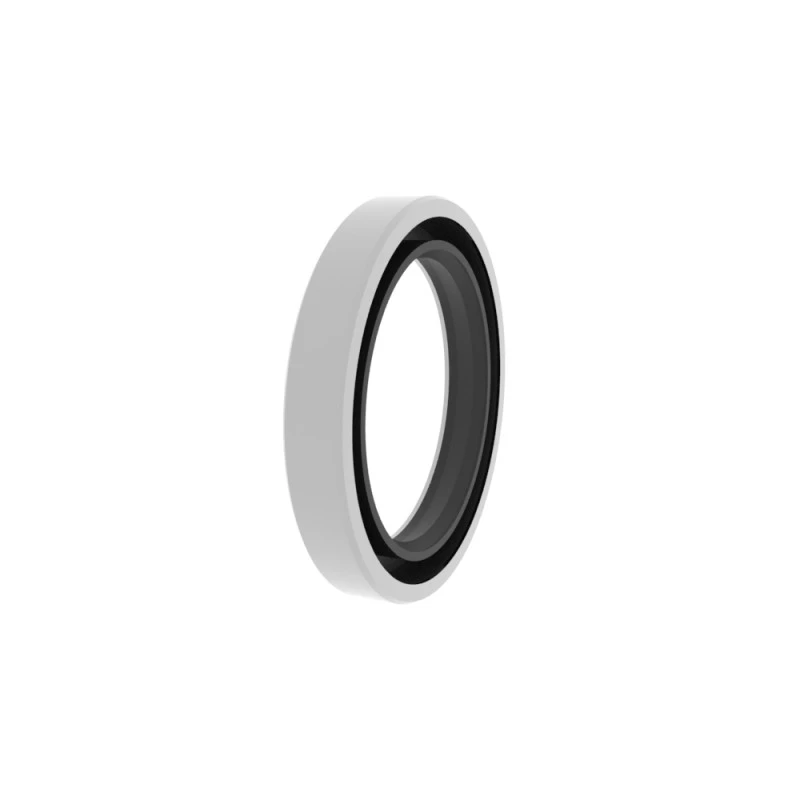

Joint rotatif du tétrafluoroéthylène rotatif RCR110 pour l'arbre, double agitation, adapté aux rainures étroites.
ROT111 Rotary Tetrafluoroethylène joint pour trou, double action, adapté aux rainures étroites.
Joint rotatif RCR112, double action, rainure étroite, adaptée aux conditions de travail lubrifiées.

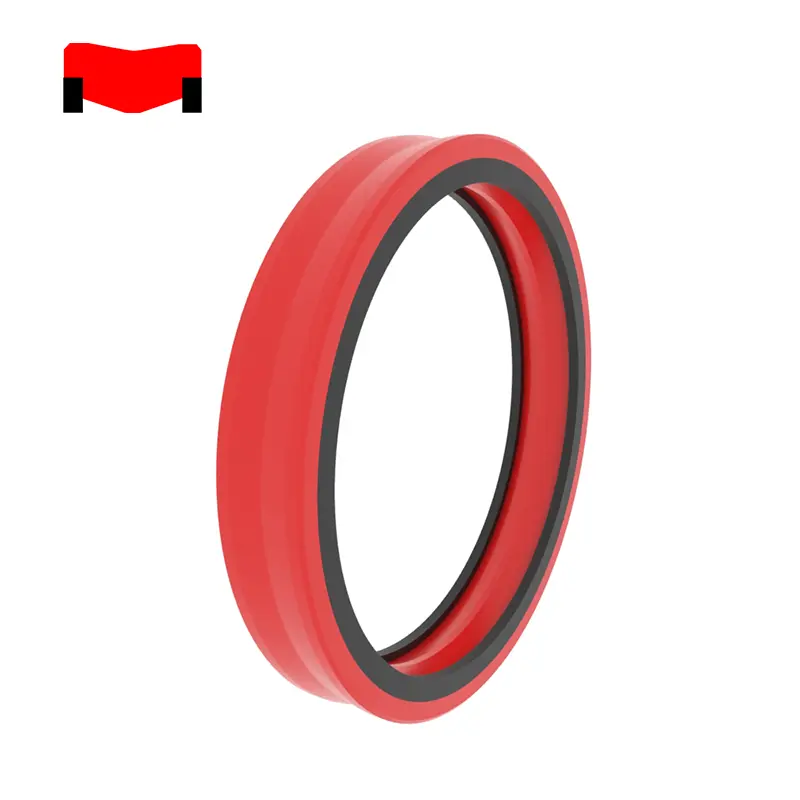

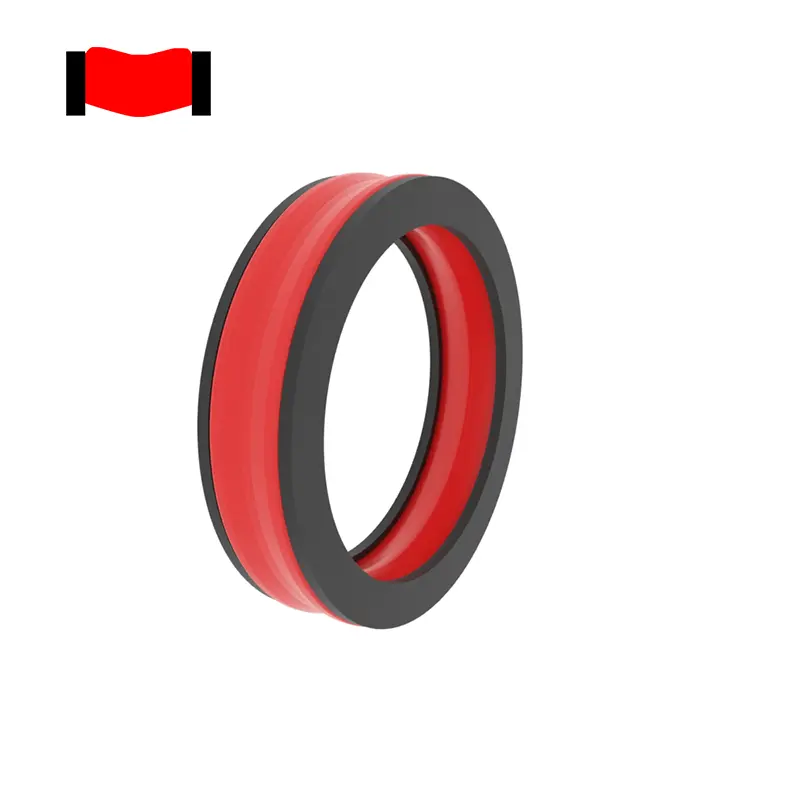

Joint rotatif RCR113, double agitation, avec anneau de support, intégration de rainure stable, permettant un espace d'extrusion et une pression plus élevés, principalement utilisés sur la tige rotative d'équipement d'excavation.

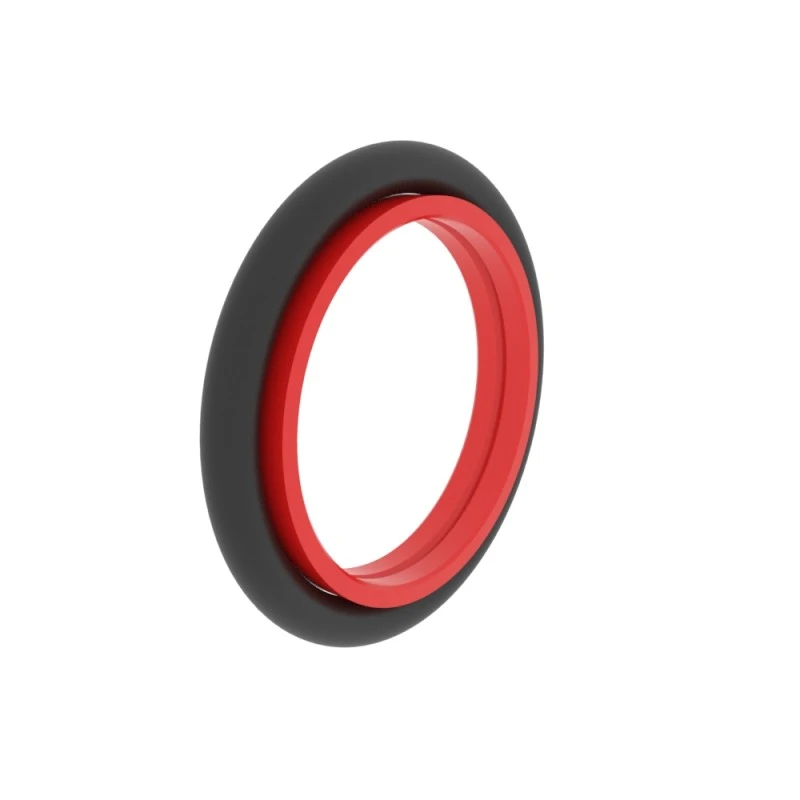

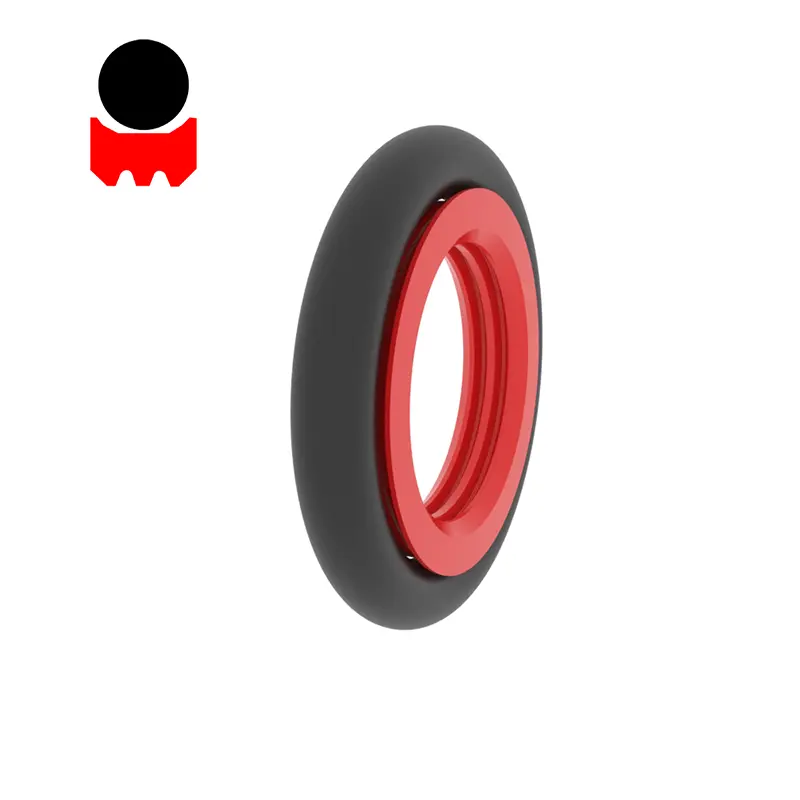

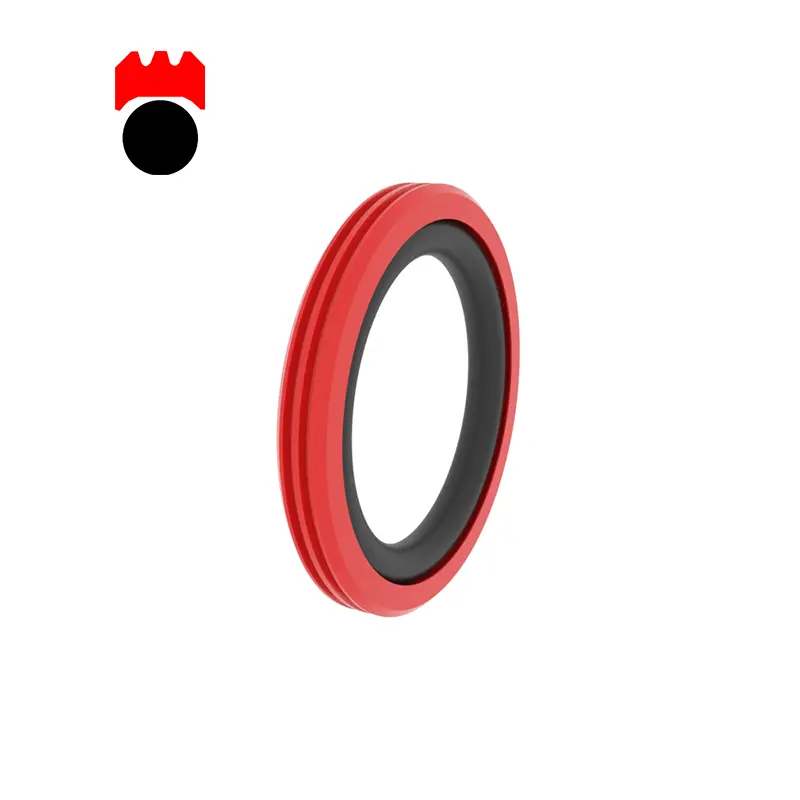

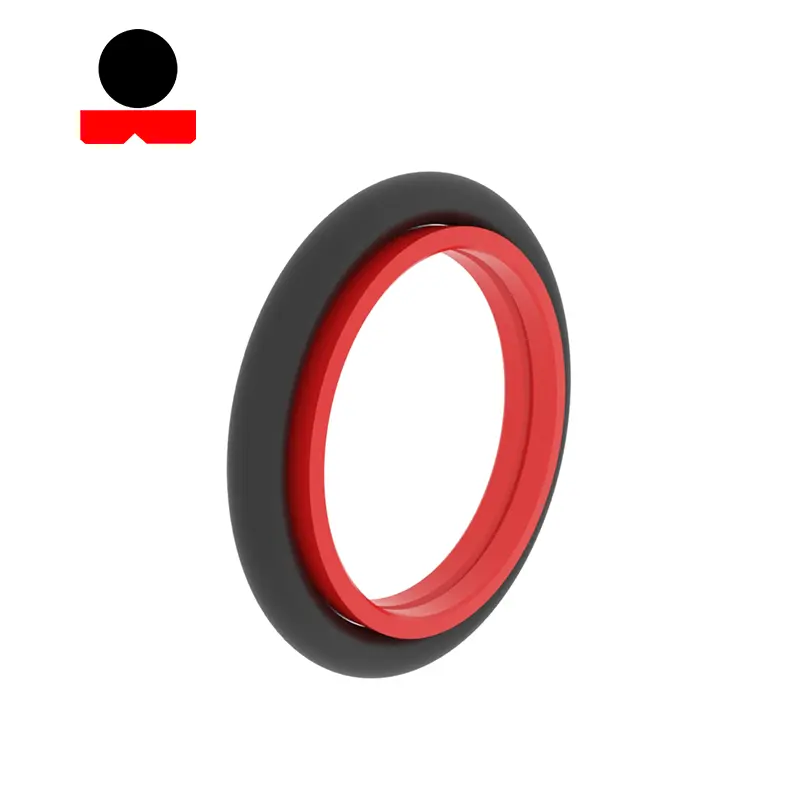

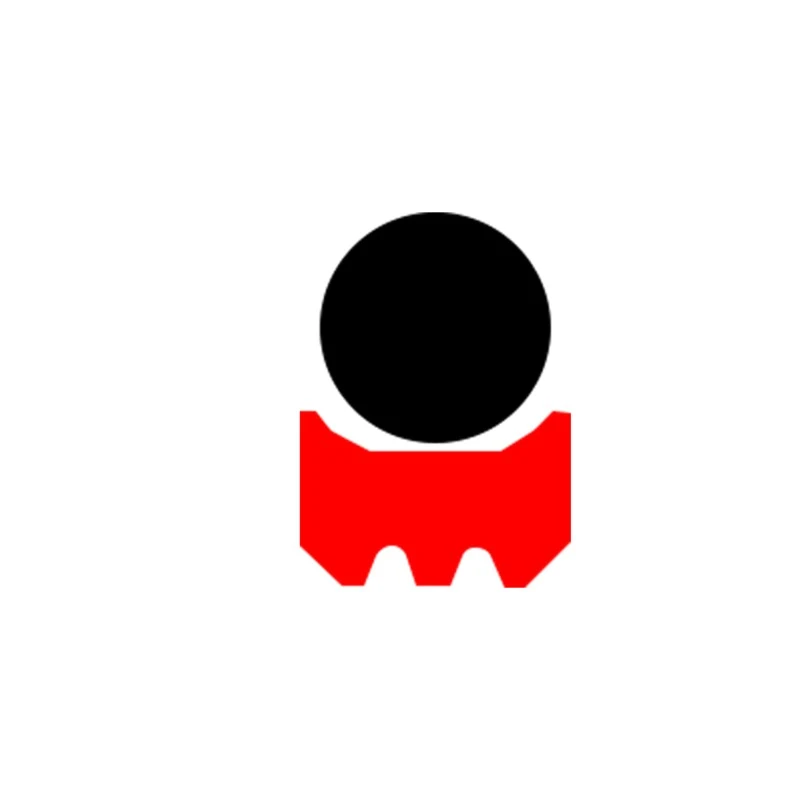

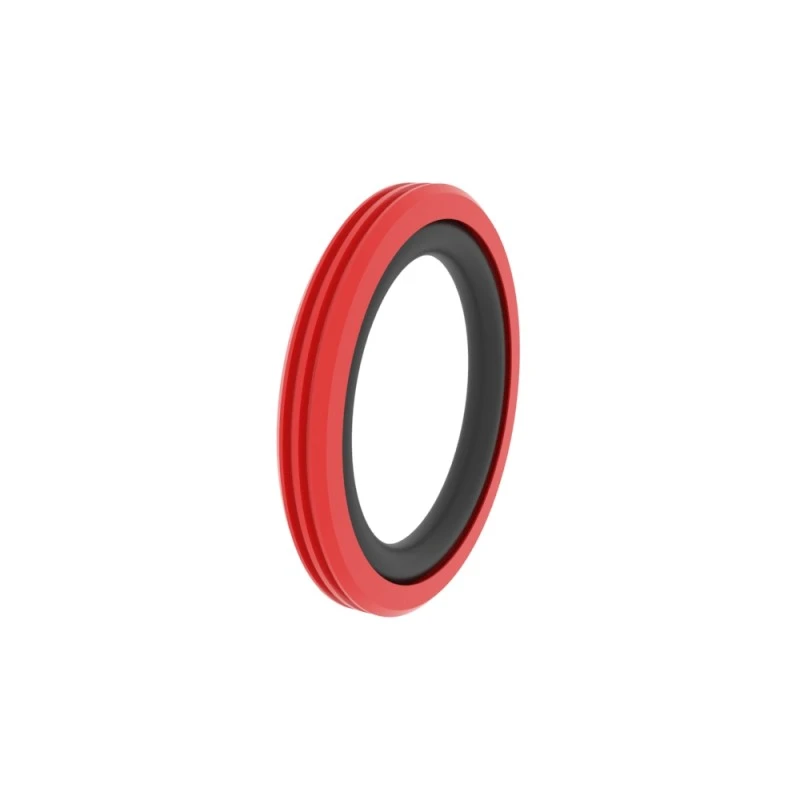

Joint rotatif du tétrafluoroéthylène rotatif RCR115 pour le puits, double-action, frottement faible, anti-pression anti-pression, corrosion anti-température.
Le joint rotatif du tétrafluoroéthylène rotatif RCR116 pour le trou, le double agitation, le frottement faible, la haute pression anti-pression, la corrosion anti-température.

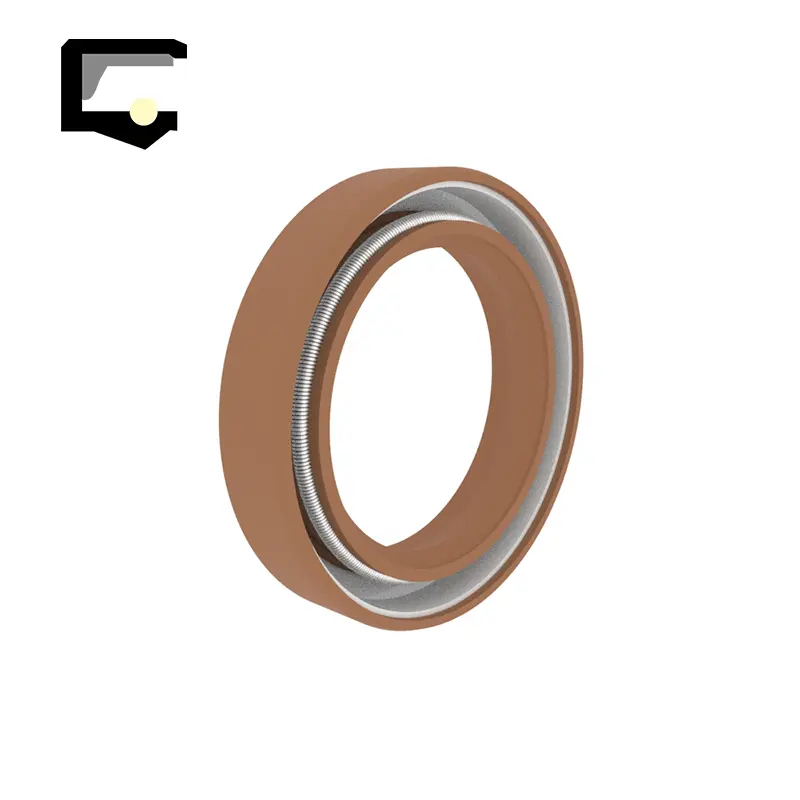

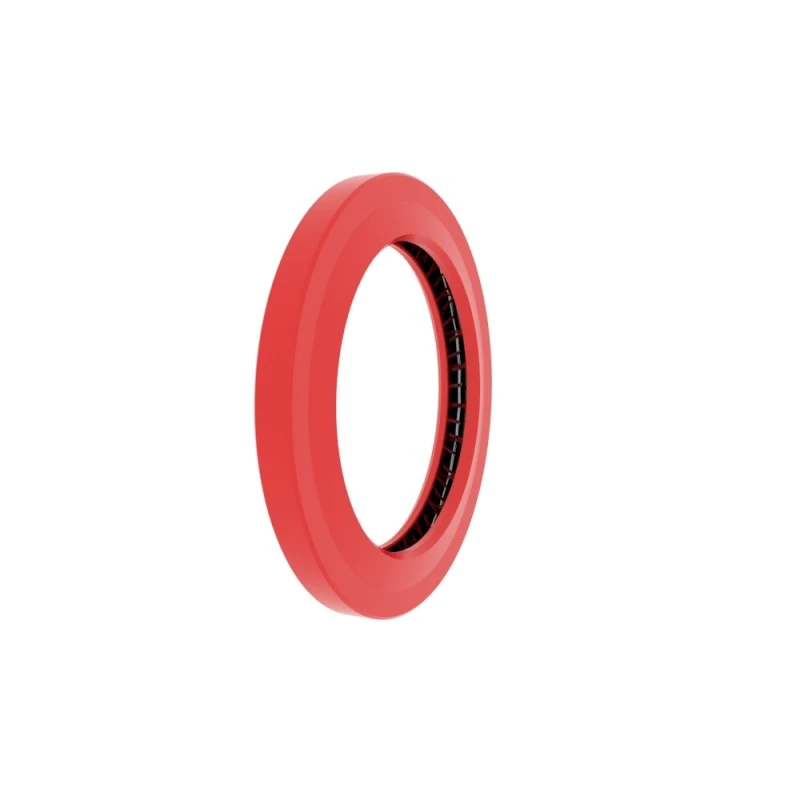

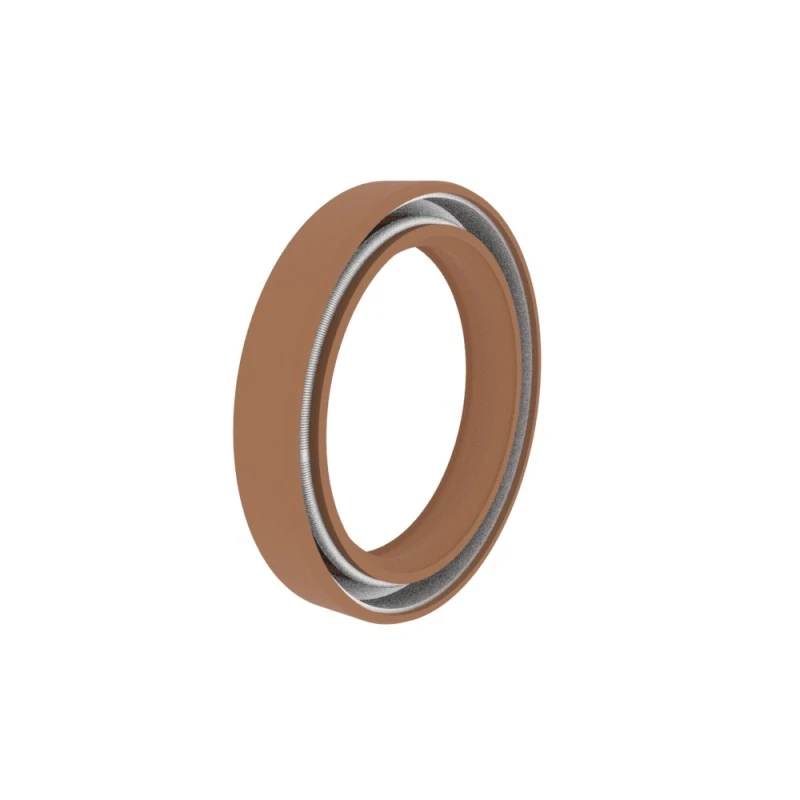

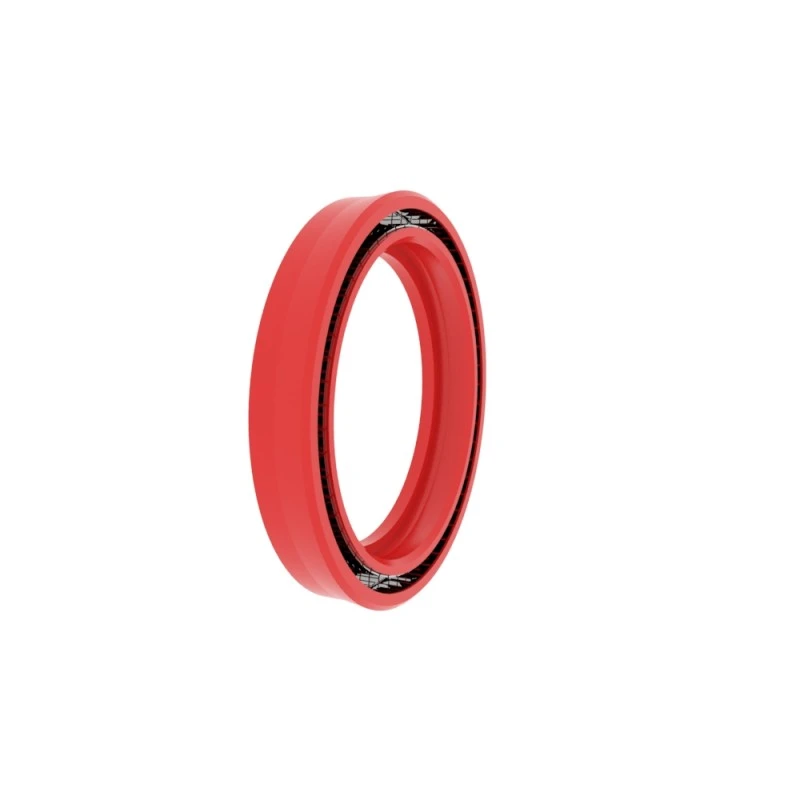

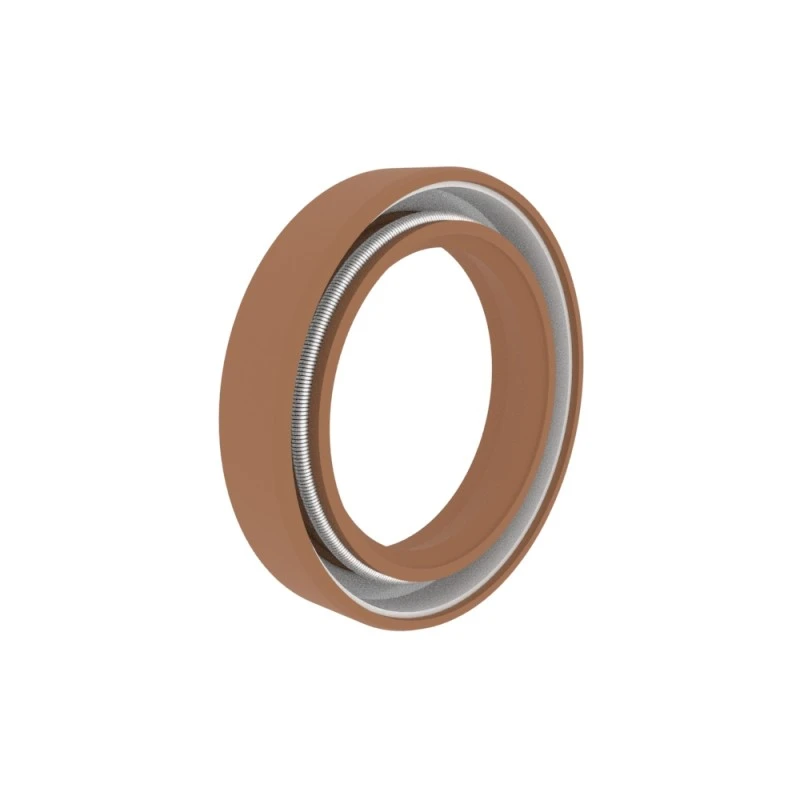

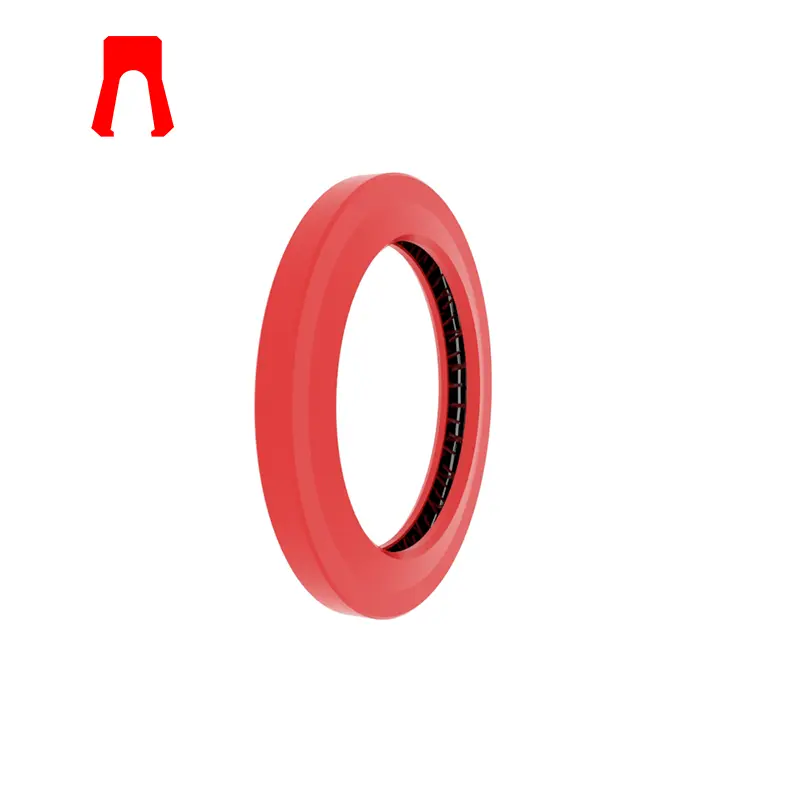

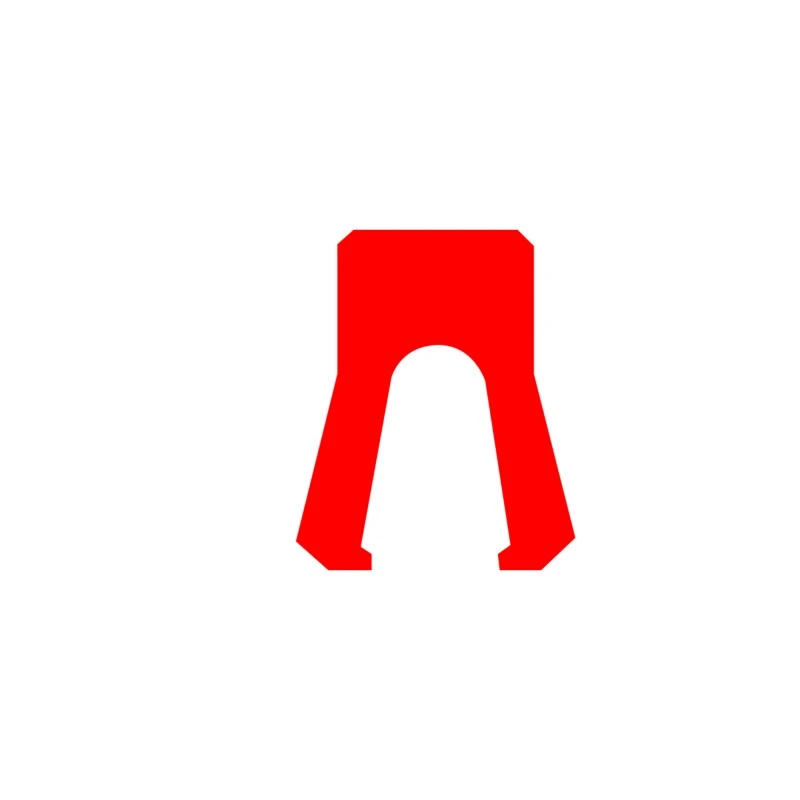

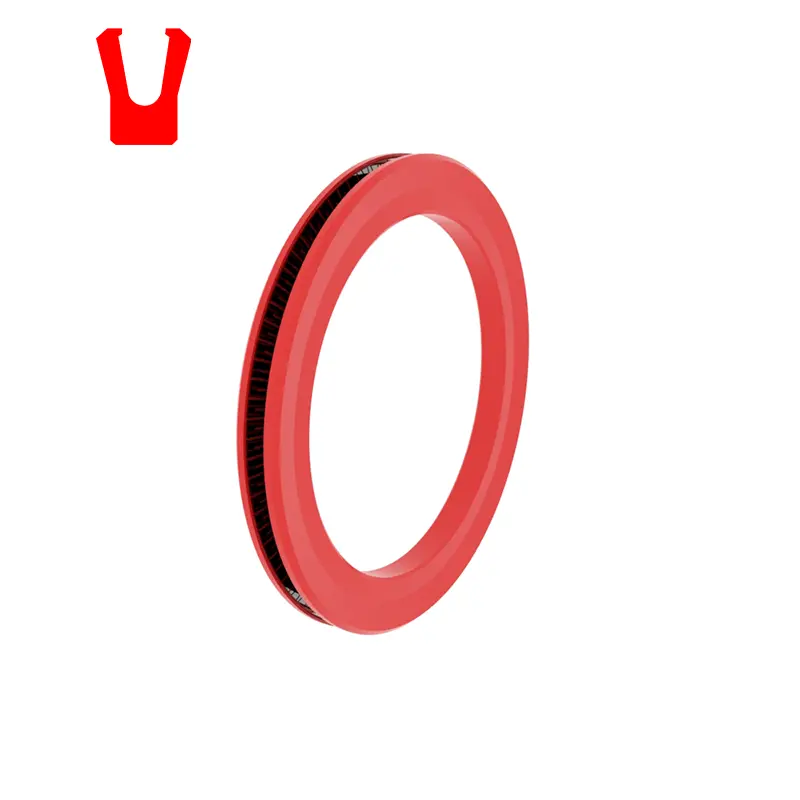

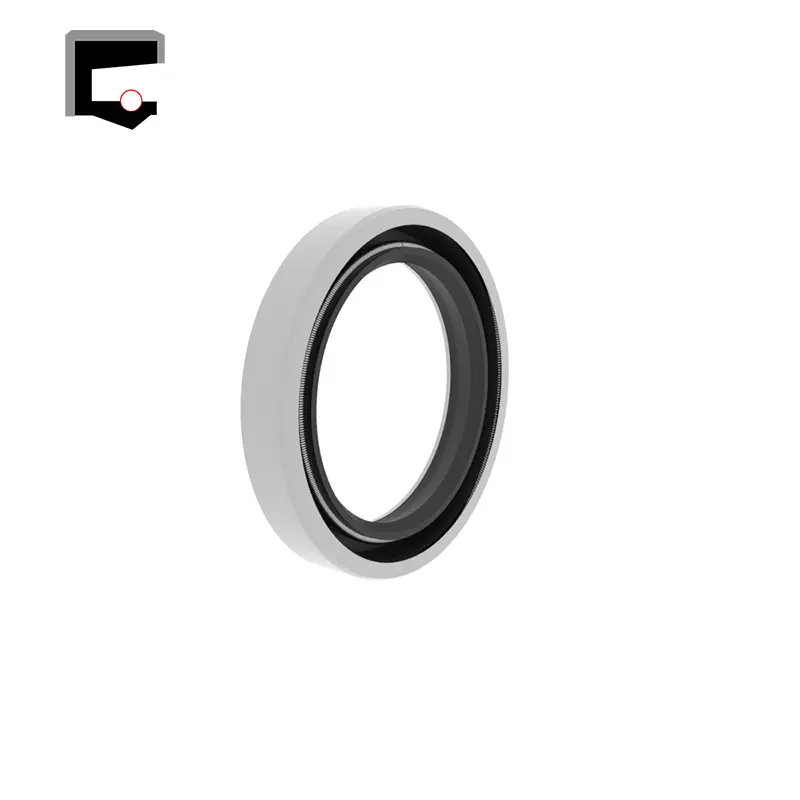

RCR117, joint RCR121 Rotary PTFE, avec ressort de masder, action unique, résistance à la corrosion à haute température, adaptée à une vitesse relativement élevée et à haute pression.

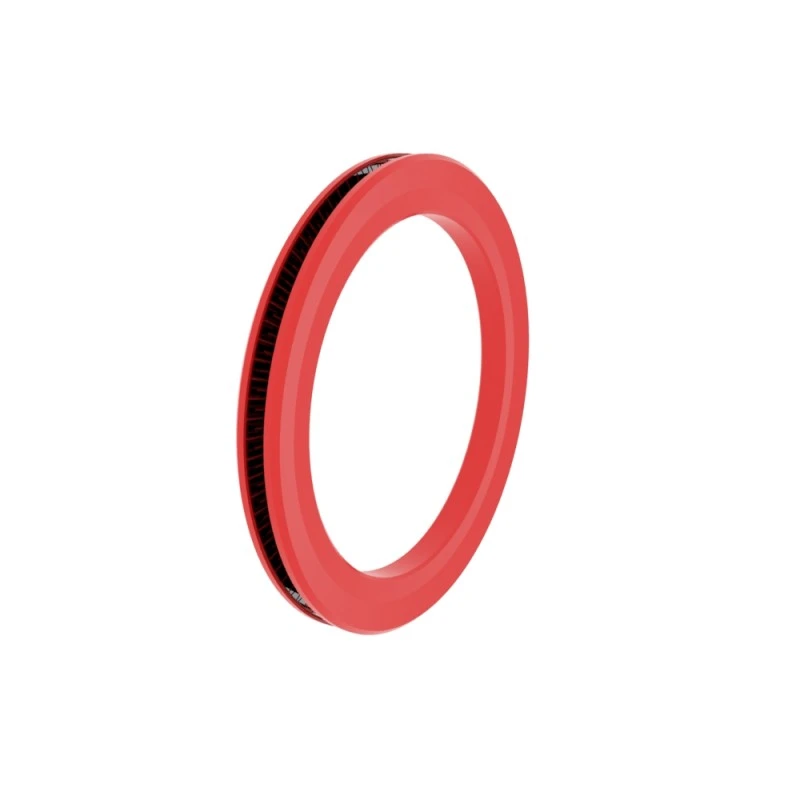

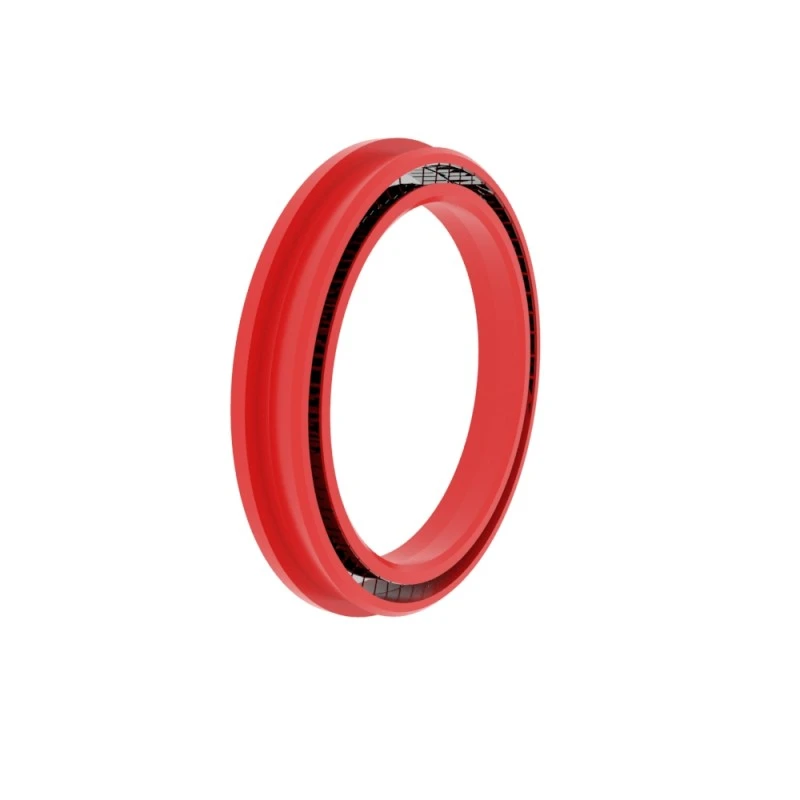

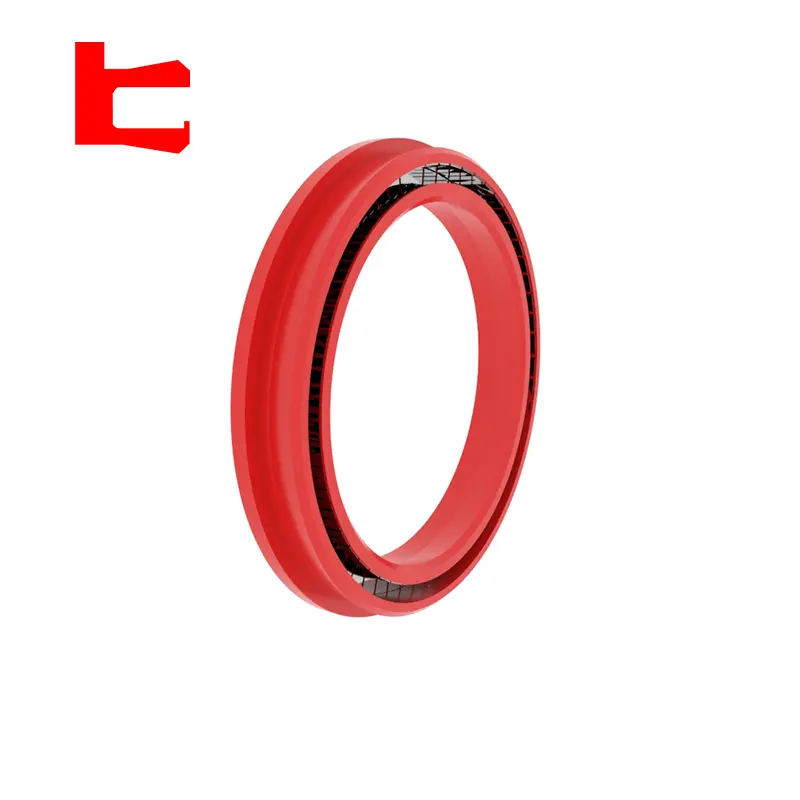

RCR118 End PTFE Rotary Seal, avec le ressort de masder, une simple résistance à la corrosion à haute température, principalement utilisée dans l'industrie chimique.

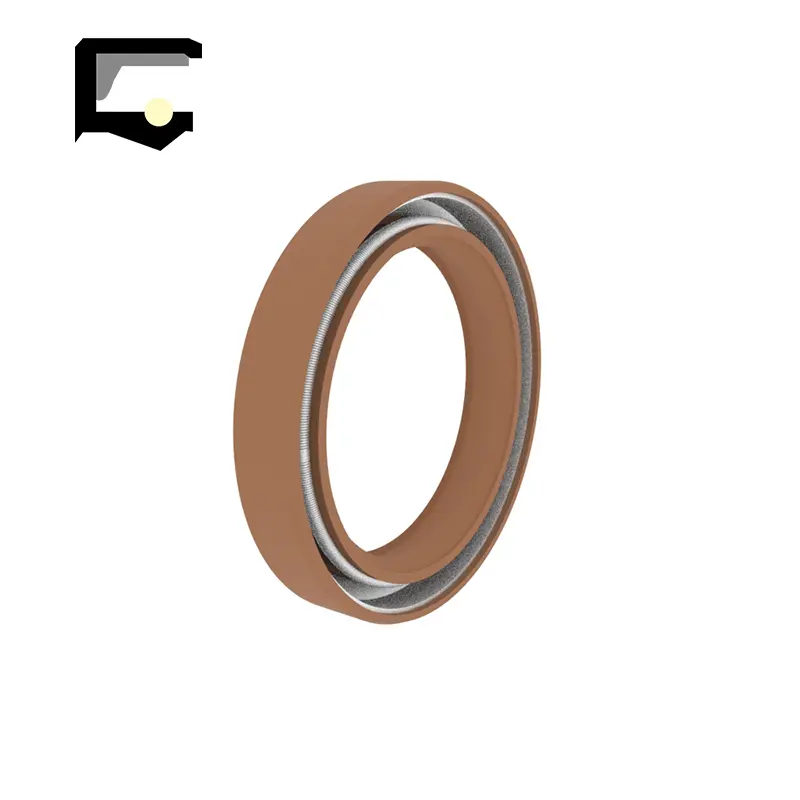

Joint à lèvre simple squelette rotatif RCR119, installation de rainure ouverte axiale, largement utilisée, principalement utilisée comme élément protecteur pour les roulements.
RCR201, RCR202 Rotary Skeleton double lèvre joint à lèvres, à action simple, avec lèvre auxiliaire à poussière, installation de rainure ouverte axiale, largement utilisée, principalement utilisée comme élément protecteur pour les roulements.
RCR203, RCR204 ROTARY SKELETON SEUL LIP SEAU, INSTALLATION FIXE FIXURE FIXURE FIXATION, MAUTAGE DES INDUSTIONS DE LA MÉTALLURGE ET DE LA BUILDAGE SUPÉRIEURE DU RÉDUCTION Axiale, principalement utilisées dans des industries lourdes telles que la métallurgie et la construction navale.
RCR205 Coupé du squelette rotatif Sceau à lèvre simple à lèvres, un jeu unique, une installation fixe axiale à rainure ouverte, principalement utilisée dans des industries lourdes telles que la métallurgie et la construction navale.
RCR206, RCR207 coupé rotatif Sceau à lèvre simple sans cadre, acteur unique, installation fixée à la rainure ouverte axiale, principalement utilisée dans des industries lourdes telles que la métallurgie et la construction navale. Convient à la scellage à basse vitesse, le milieu d'étanchéité est la graisse à base de lithium.
Caractéristiques et applications du produit:
Applications principales

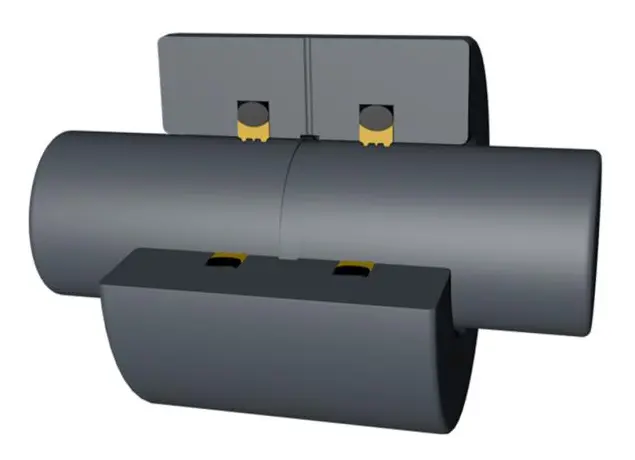

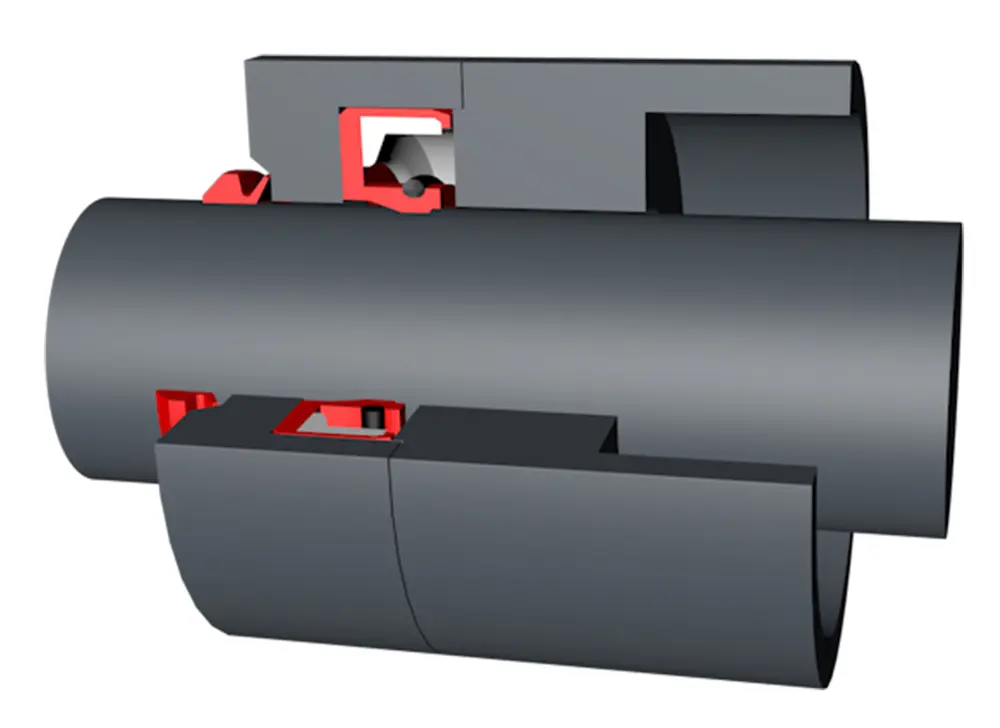

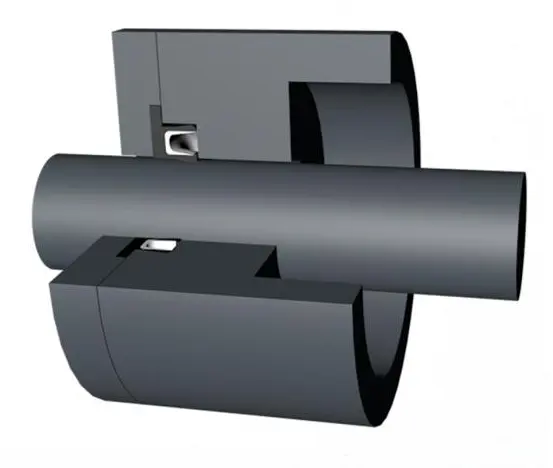

Les joints rotatifs tournants conviennent à la scellage d'extrémité de l'arbre rotatif, à la scellage rotatif de l'arbre, aux excavateurs, aux saisisseurs, aux joints rotatifs, aux distributeurs rotatifs et ce type de joint est souvent utilisé dans les industries du pétrole et des produits chimiques
Avantages
Les joints rotatifs tournant ont une large gamme de milieux adaptables et de plages de température, un bon effet d'étanchéité, une résistance à haute pression, une petite taille transversale, une résistance à l'huile hydraulique, une frottement faible et aucun phénomène de glissement de bâton.

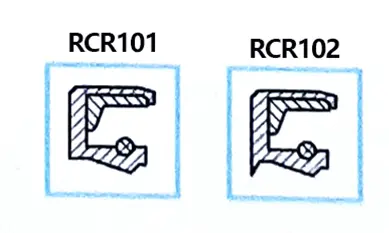

RCR101
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemple de commande
Modèle: RCR101
Groove Taille: 100x115x8
Matériel: NBR / POM
Type d'étanchéité: RCR101, RCR102
Application principale: Convient pour le scellage d'extrémité de l'arbre rotatif
Avantages: Convient à un large éventail de supports, une large plage de températures et un bon effet d'étanchéité
Matériau: polyuréthane, caoutchouc / polyoxyméthylène
|

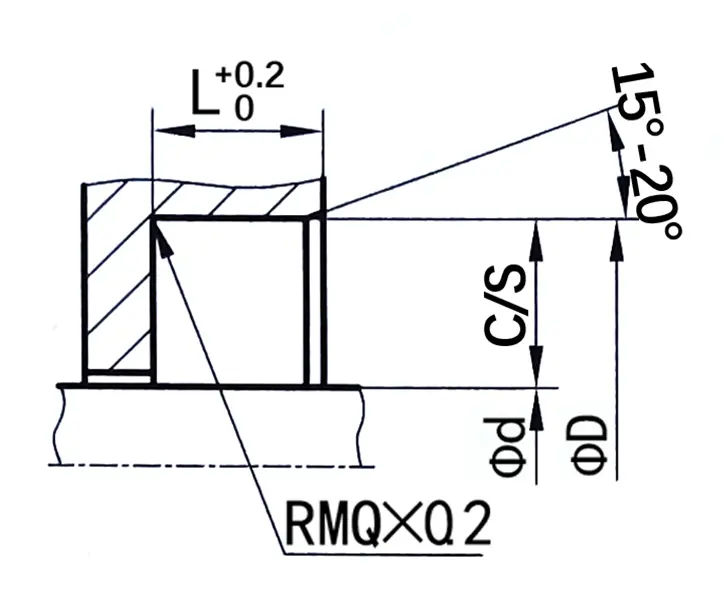

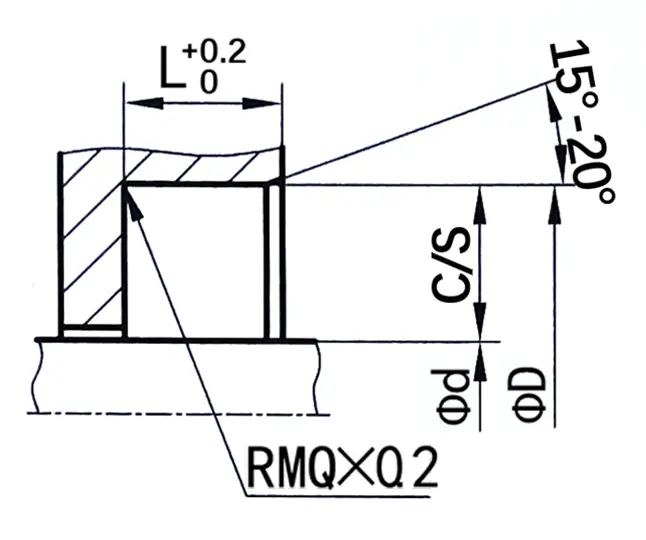

Exemples de rainure |
Voici les dimensions de rainure standard (les joints rotatifs de toute taille dans la plage de taille peuvent être produits) |
|||||
|
|
|
Φd |
Φd |
L |
c / s |
|
|
6-59.9 |
Φd + 12 |
7 |
6 |
|||
|
60-139.9 |
Φd + 15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd + 20 |
10 |
10 |
|||
|
300-499.9 |
Φd + 30 |
12 |
15 |
|||
|
500-800 |
Φd + 40 |
20 |
20 |
|||
|
＞ 800 |
Φd + 50 |
22 |
25 |
|||
RCR115
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemple de commande
Modèle: RCR115
Groove Taille: 100x111x4.2
Matériel: PTFE4 + NBR
Type d'étanchéité: RCR115
Application principale: Convient aux joints de l'arbre rotatif, excavateurs, saisisseurs, joints pivotants.
Avantages: Il peut résister à la haute pression, a une petite taille transversale, résiste à l'huile hydraulique, a un faible frottement et aucun phénomène de glissement de bâton.
Matériel: Tetrafluoroéthylène + caoutchouc nitrile ou fluororubber
|

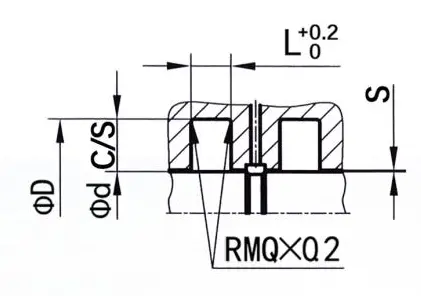

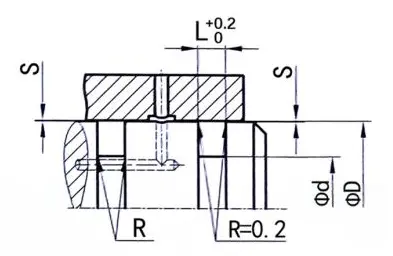

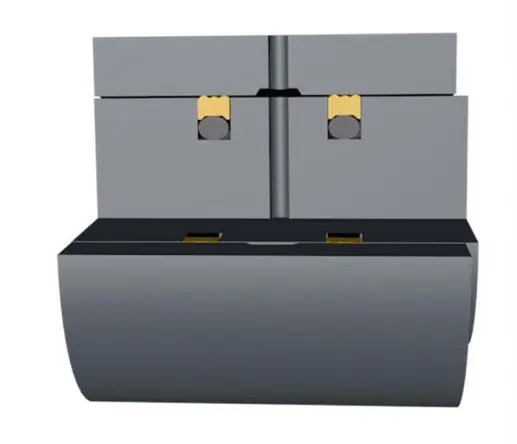

Exemples de rainure |
Voici les dimensions de rainure standard (les joints rotatifs de toute taille dans la plage de taille peuvent être produits) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Écart d'extrusion maximum s |
||
|
100 bar |
200 bar |
||||||||
|
6-18.9 |
Φd + 4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd + 7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd + 11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd + 15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd + 21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd + 28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Taille de commande
Φd ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemple de commande
Modèle: RCR116
Groove Taille: 100x89x4.2
Matériel: PTFE4 + NBR
Type d'étanchéité: RCR116
Application principale: Convient pour les joints d'extrémité de l'arbre rotatif, les excavateurs, les saisisseurs, les joints rotatifs, les distributeurs rotatifs.
Avantages: Il convient à un large éventail de milieux et de températures, a un bon effet d'étanchéité, une petite taille transversale, une forte résistance à l'huile hydraulique, une frottement faible et pas de phénomène de glissement de bâton.
Matériel: Tetrafluoroéthylène + caoutchouc nitrile ou fluororubber
|
Exemples de rainure |
Voici les dimensions de rainure standard (les joints rotatifs de toute taille dans la plage de taille peuvent être produits) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
Joint torique |
Écart d'extrusion maximum s |
||
|
100 bar |
200 bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

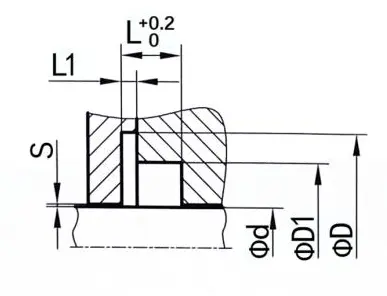

RCR117
Taille de commande
Φd ...... diamètre extérieur
Φd1 ...... diamètre extérieur
Φd ...... diamètre intérieur
L ...... Largeur de groove
L1 ...... Largeur de groove
|
Finition de surface |
R tmax (μm) |
RA (μM) |
|
Joints de conduite en caoutchouc / polyuréthane de surface coulissante Sceaux PTFE correspondant à la surface coulissante |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Groove Bottom Côté rainure |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Rapport de longueur de support du profil TP |
50% -95% |
|
|
Tolérance |
|
|
Φd |
f8 |
|
Φd |
H8 |
Exemple de commande
Modèle: RCR117
Groove Taille: 100x117.5x110.5x7.1x1.8
Matériel: PTFE4 + V
Type d'étanchéité: RCR117
Application principale: Convient pour la scellage des extrémités de l'arbre tournante, ce type de joint est souvent utilisé dans les industries du pétrole et des produits chimiques
Avantages: faible frottement, résistance à la corrosion, résistance à haute température, adapté à une vitesse élevée
Matériau: PTFE, ressort en acier inoxydable
|

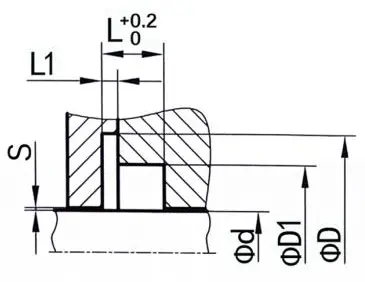

Exemples de rainure |
Voici les dimensions de rainure standard (les joints rotatifs de toute taille dans la plage de taille peuvent être produits) |
|||||||||
|
|
|

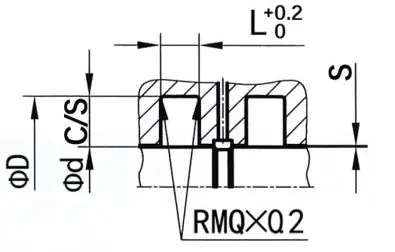

Φd |
Φd |
FD1 |
L |
L1 |
Écart d'extrusion maximum s |
|||
|
20 bar |
100 bar |
200 bar |
||||||||
|
5-19.9 |
Φd + 9 |
Φd + 5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd + 12,5 |
Φd + 7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd + 17,5 |
Φd + 10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd + 22 |
Φd + 14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
