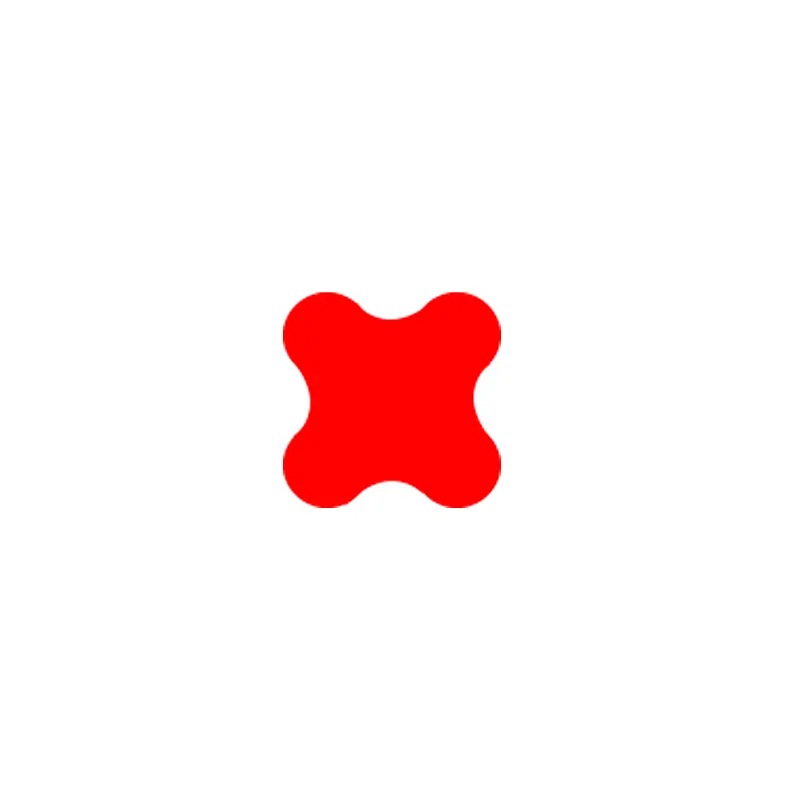

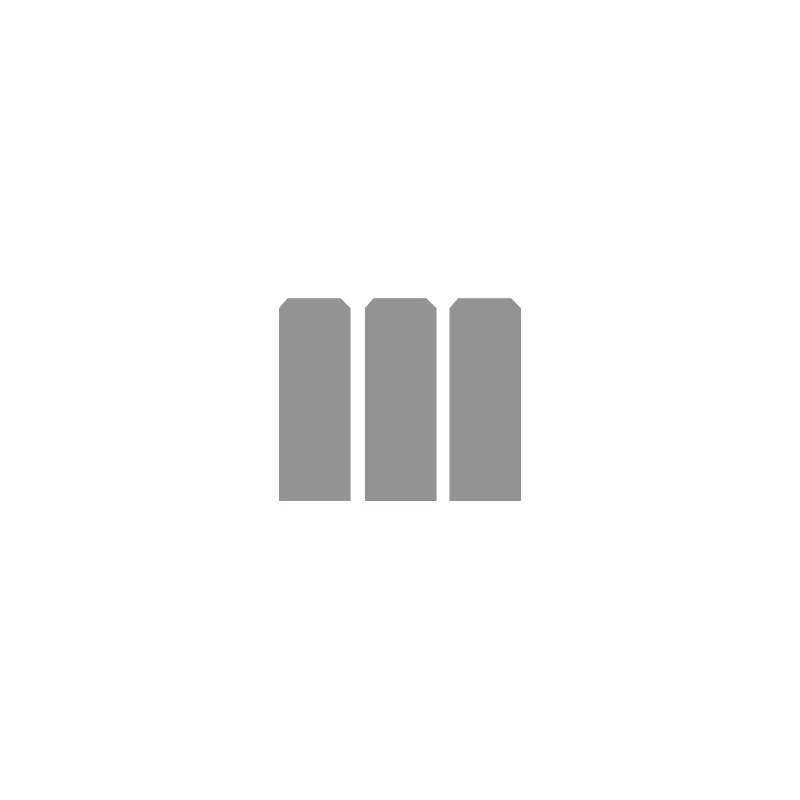

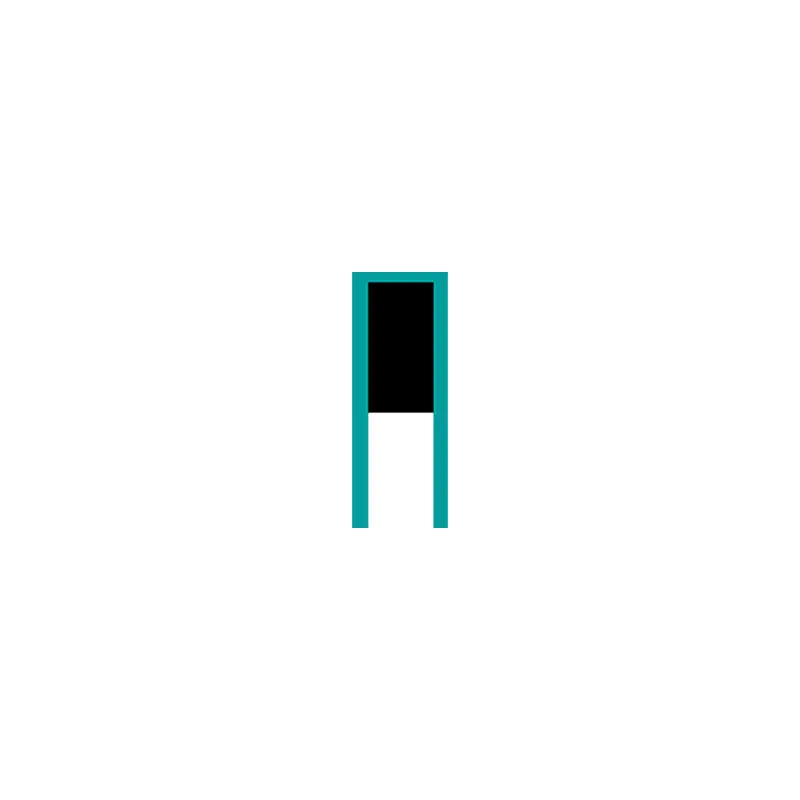

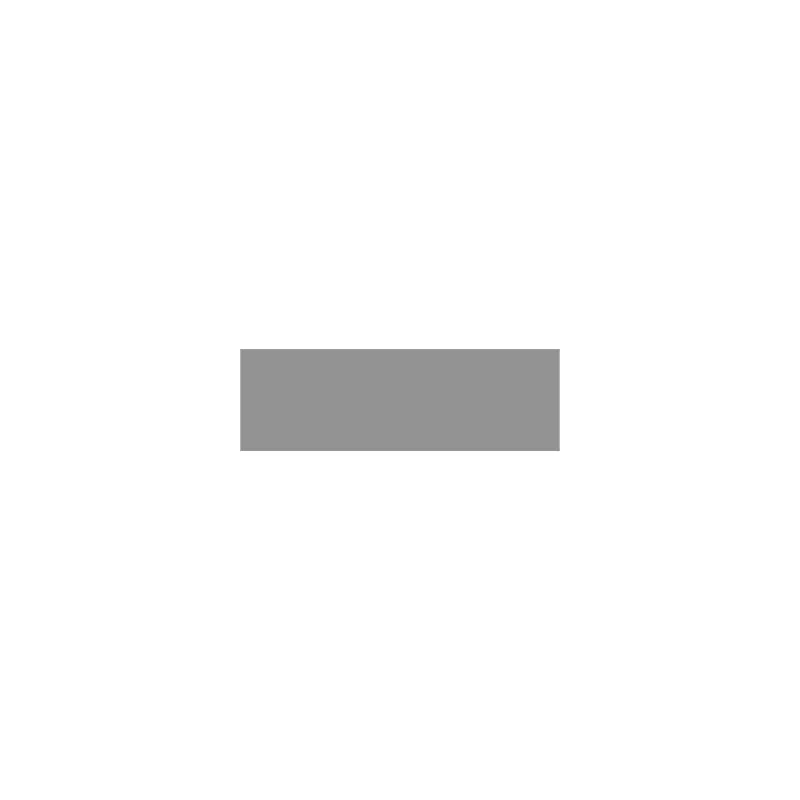

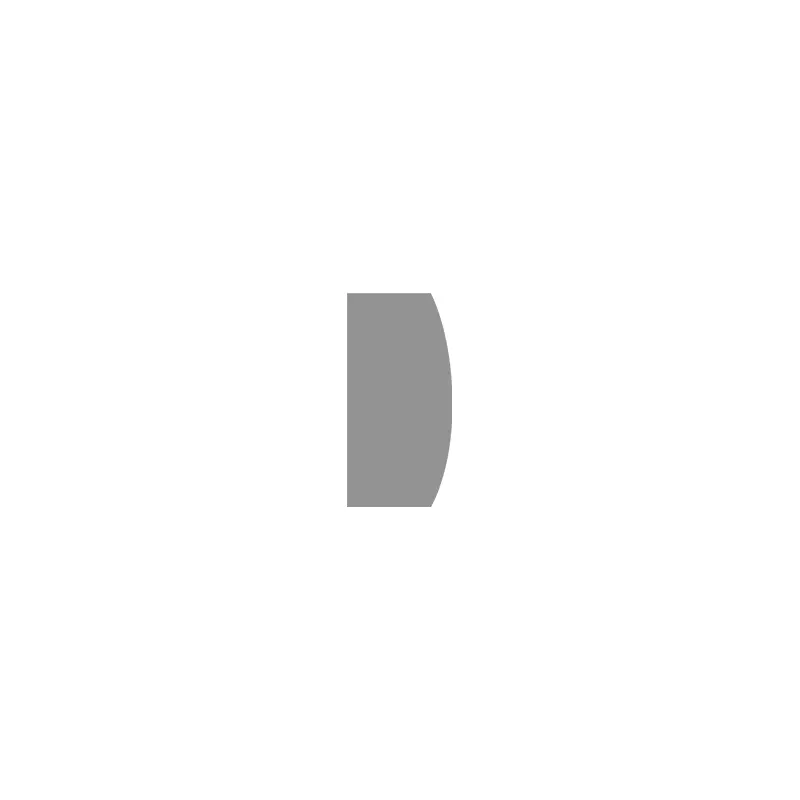

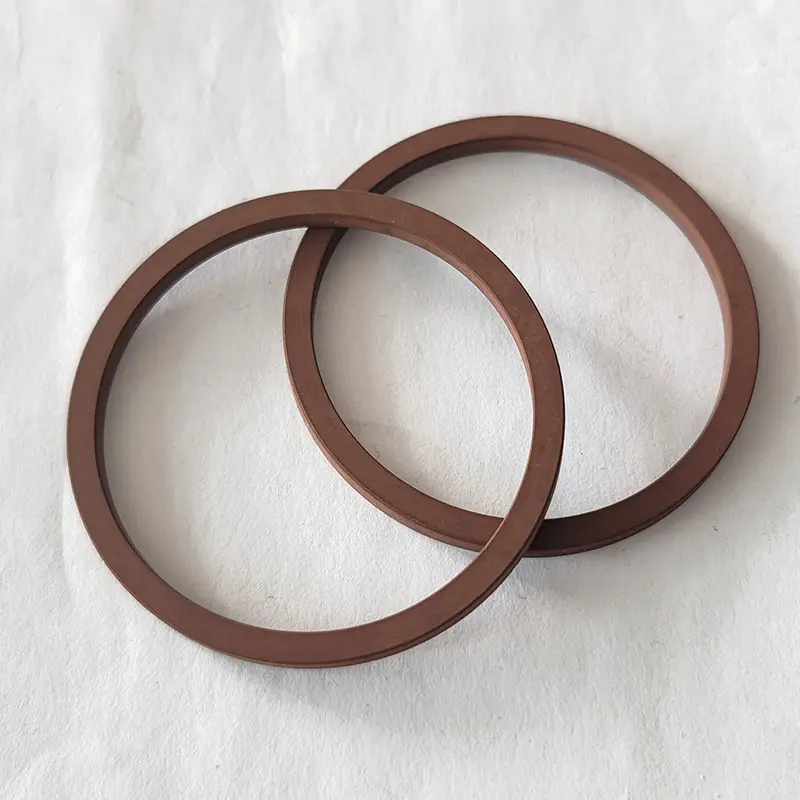

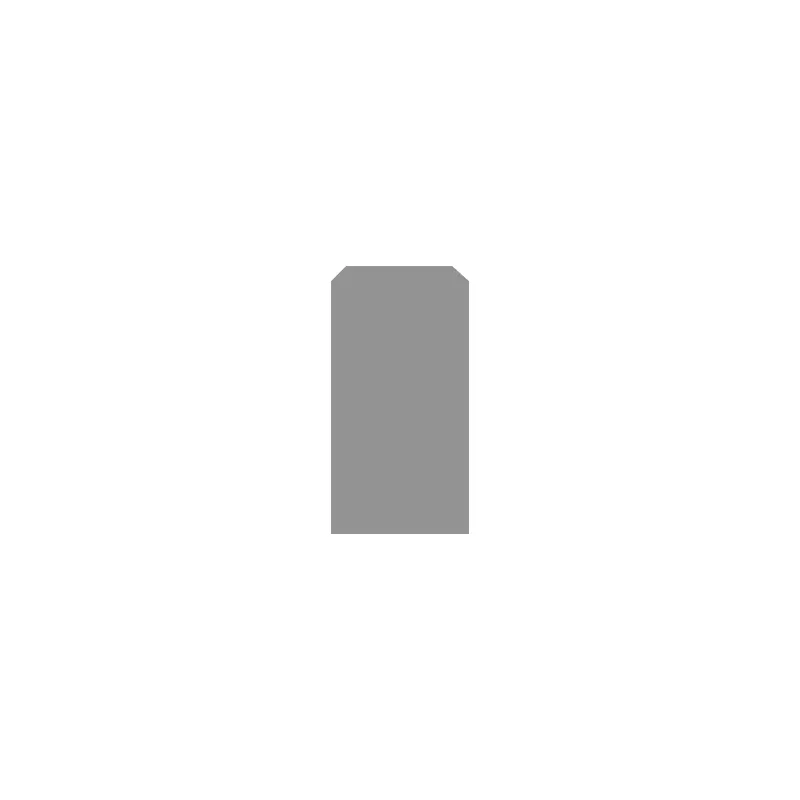

Nous fournissons une gamme complète de solutions de phoques statiques à tourner, couvrant les produits spéciaux standard et à haute pression. RCFL106 / 102 et RCK126 sont des modèles de base avec une structure simple et une application large; RCS130 / 131 et RCFL108 adoptent la conception d'installation du diamètre extérieur extrusion pour assurer la stabilité de l'incorporation de la rainure; RCK120 / 127 et d'autres produits de série similaires obtiennent la même fiabilité grâce à une installation de diamètre intérieur d'extrusion.
En réponse aux besoins d'étanchéité des brides, RCF110 et RCR118 peuvent subir une pression dans les deux sens, et la direction de pression doit être indiquée lors de la commande. La gamme de produits couvre entièrement la basse pression aux conditions de travail à haute pression, et le matériau est résistant à l'usure et résistant à la corrosion, et est largement utilisé dans les systèmes hydrauliques, les connexions de pipelines et l'étanchéité des équipements industriels.
Caractéristiques et applications du produit:
Application: Objectif général, joint d'identification, joint OD, joint axial

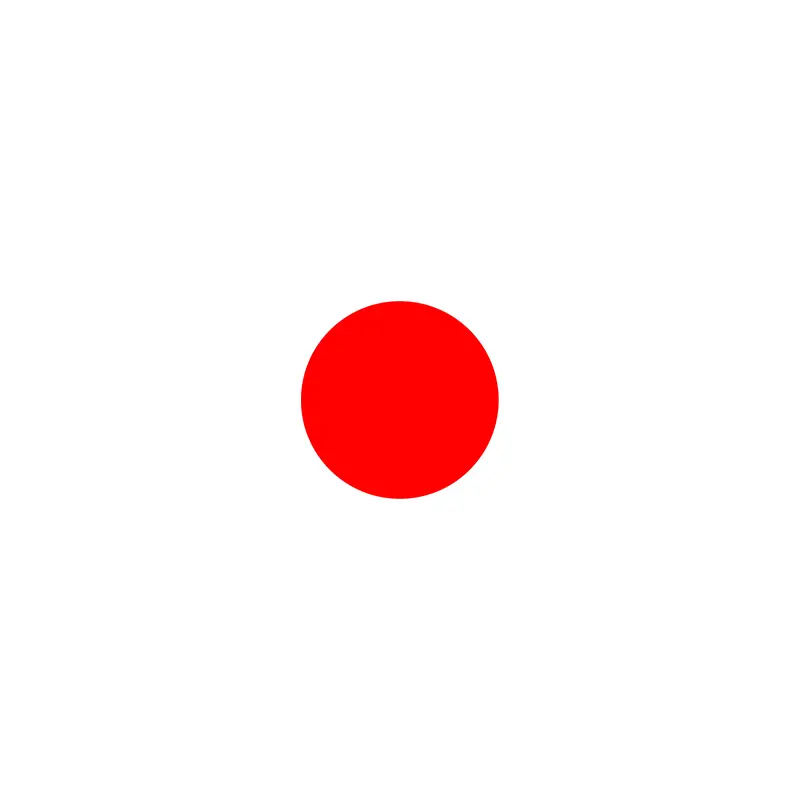

Spécifications et rainures du joint torique
Taille de commande
Φd1 ...... diamètre intérieur
Φd2 ...... Diamètre de la section
Exemple de commande
Modèle: RCFL106
Diamètre de la section de diamètre intérieur: 14x1.8
Matériel: NBR
Application
Pression de l'intérieur: le joint torique est comprimé à partir du diamètre extérieur
Pression de l'extérieur: le joint torique est comprimé à partir du diamètre intérieur
Les joints toriques ont des tolérances de fabrication précises. Les tolérances admissibles ont été standardisées en fonction de Din3771 et ISO3601 / 1 (diamètre de la coupe transversale jusqu'à 7 mm, diamètre intérieur jusqu'à 670 mm). Les tolérances correspondantes sont indiquées dans le tableau suivant.

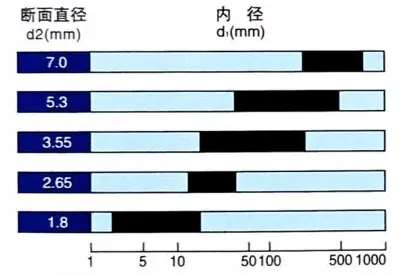

| Tolérance à la section | ||||||||
| Section | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Tolérance | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Tolérance au diamètre intérieur | ||||||||||
| Diamètre intérieur | 1,80 ~ 6,30 | 6,70 ~ 11,20 | 11.8 ~ 21,2 | 22,4 ~ 40,0 | 41.2 ~ 80,0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Tolérance | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Pourcentage de diamètre intérieur correspondant% | ||||||||||

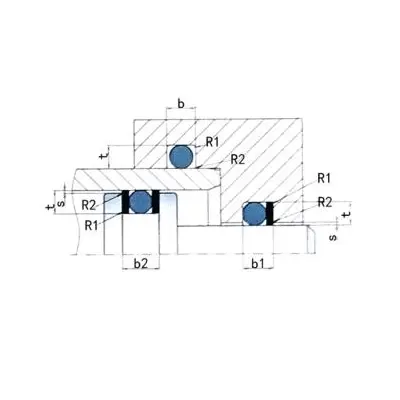

Taille de rainure
 |
||||||||||
| Section d2 | Profondeur de rainure t | Unité de largeur de rainure: mm (+0,20) | Rayon R1 MM | |||||||
| MM | Statique | Dynamique (hydraulique) | Dynamique (pneumatique) | b Pas d'anneau de retenue | b1 1 bague de retenue | b2 2 Anneaux de retenue | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
