Notre élément de guide d'étanchéité à haute pression a une riche variété de types.
La bague de support est un composant de base important du cylindre hydraulique. Ruichen Seal a réussi à développer avec succès l'anneau de support phénolique renforcé par le tissu pour se conformer au développement de la structure internationale du sceau combiné combiné et de la structure de support douce. Après des années de pratique, la qualité dépasse celle des produits étrangers similaires et a été bien accueillie par les utilisateurs. Le tableau des performances peut être utilisé pour référence.

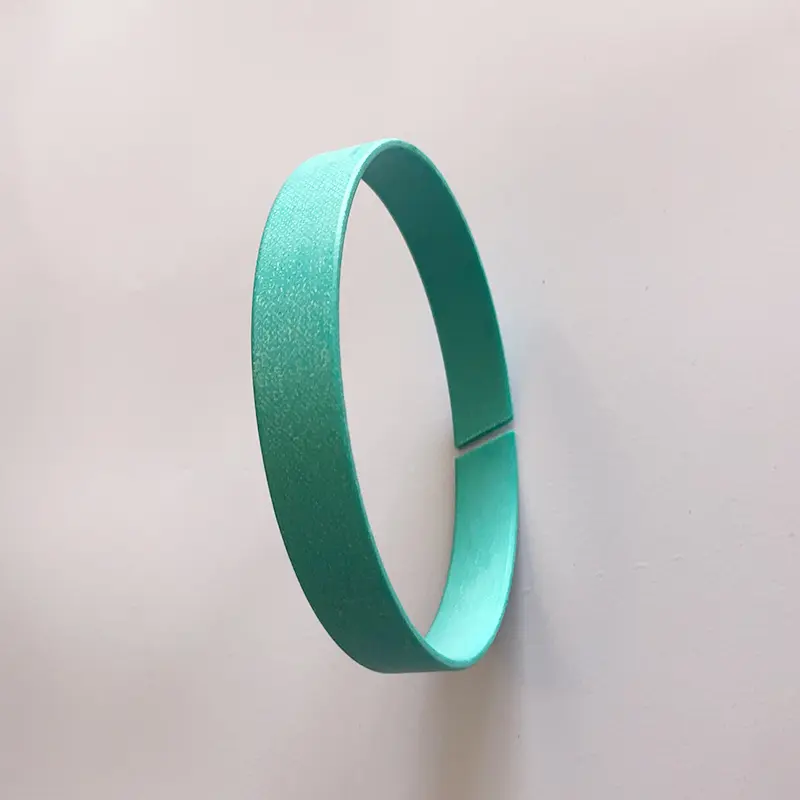

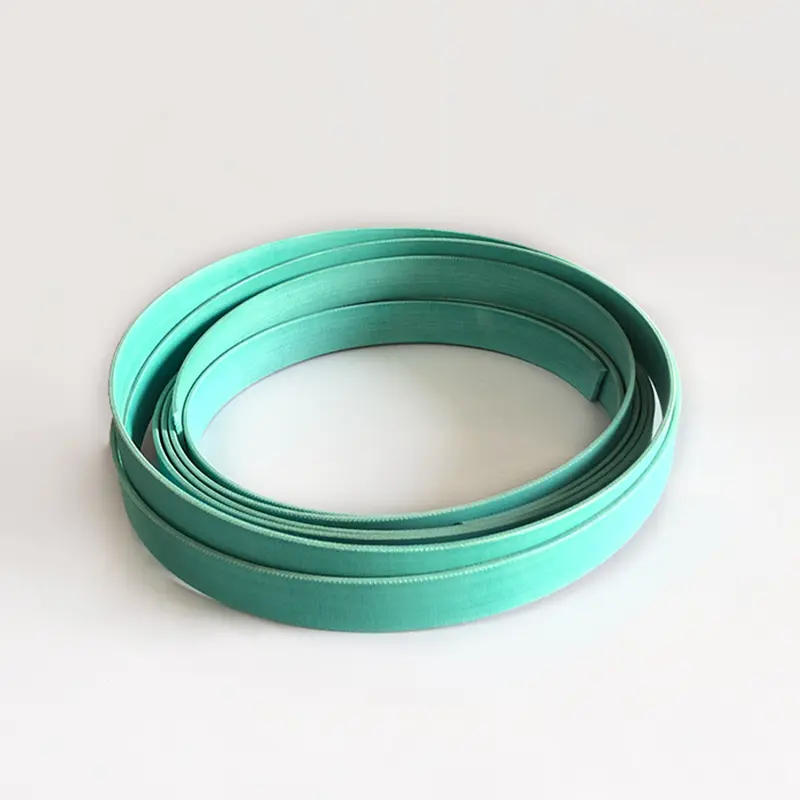

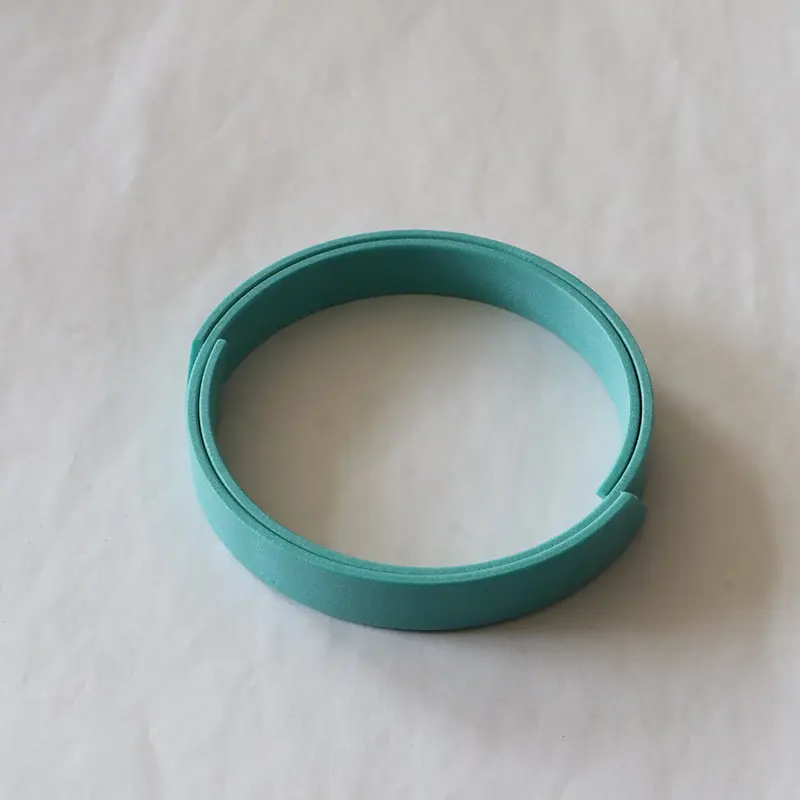

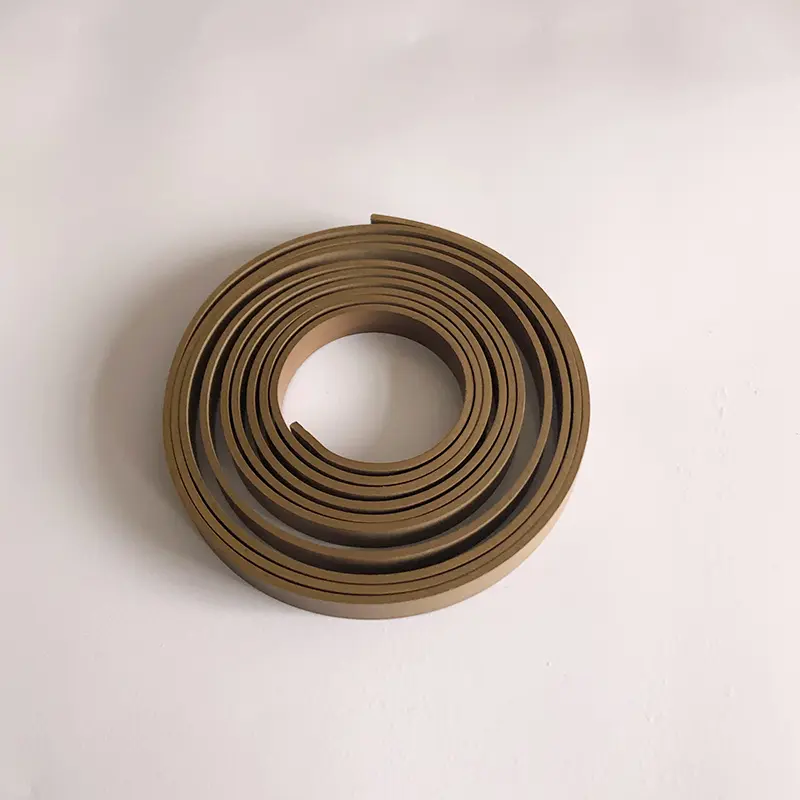

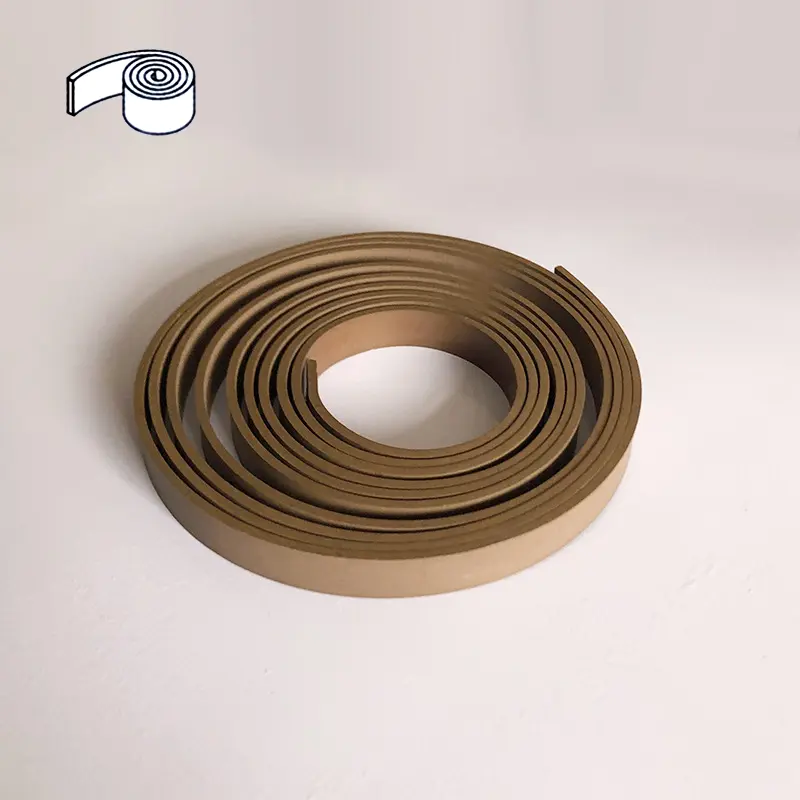

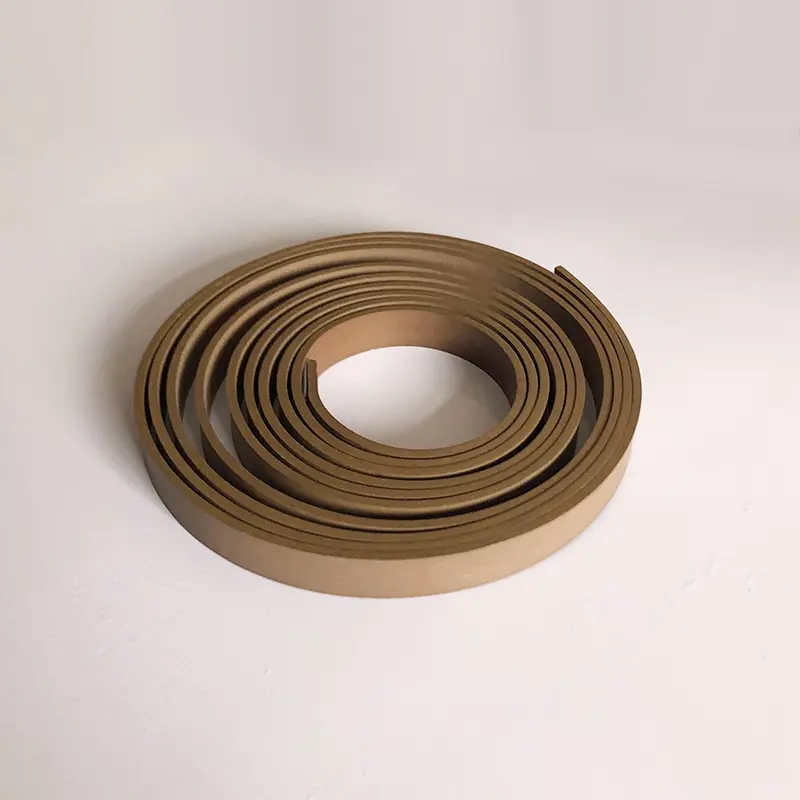

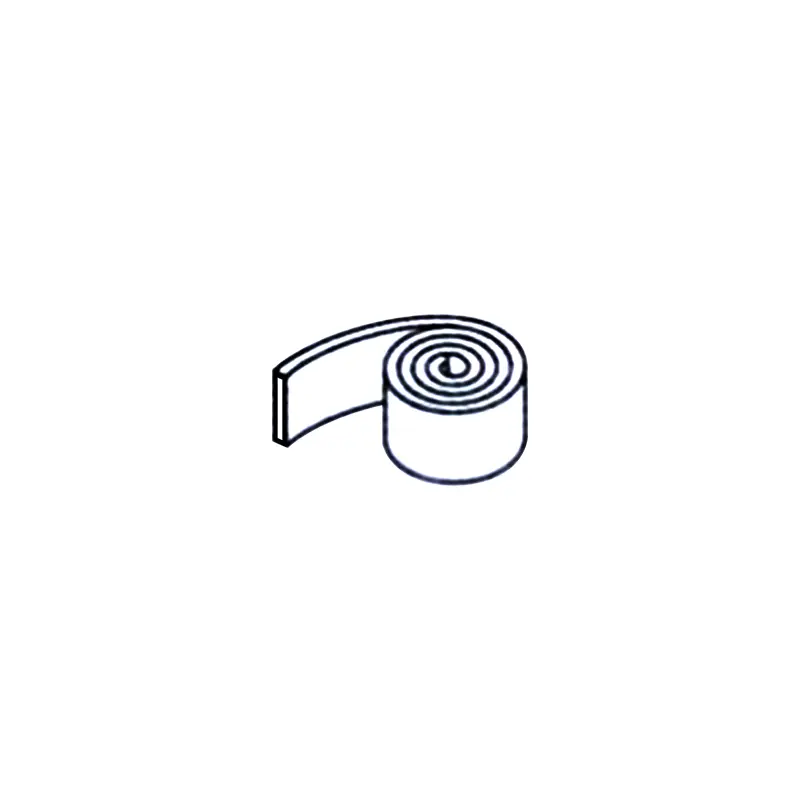

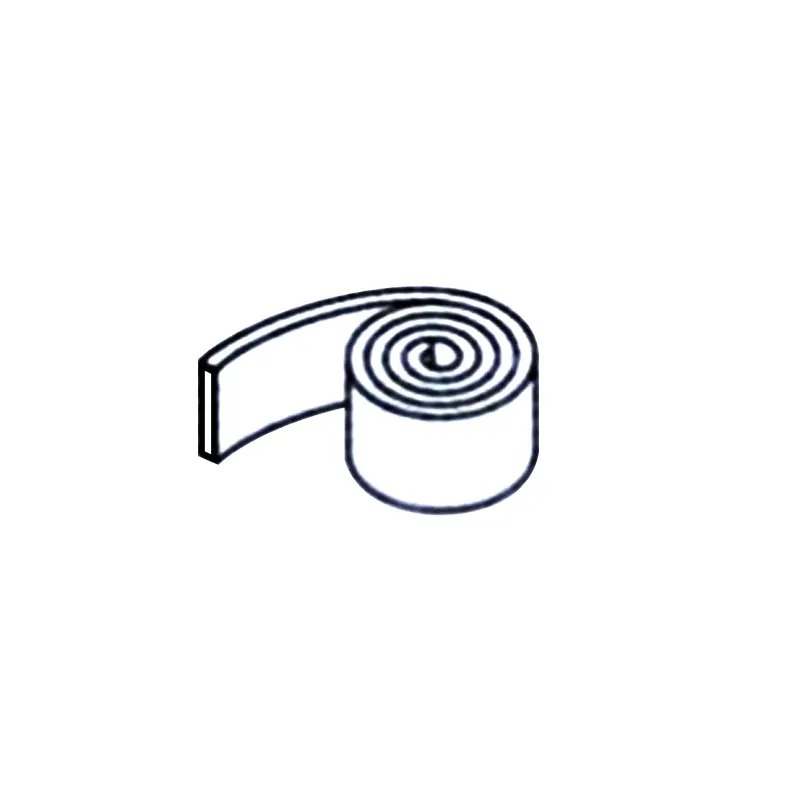

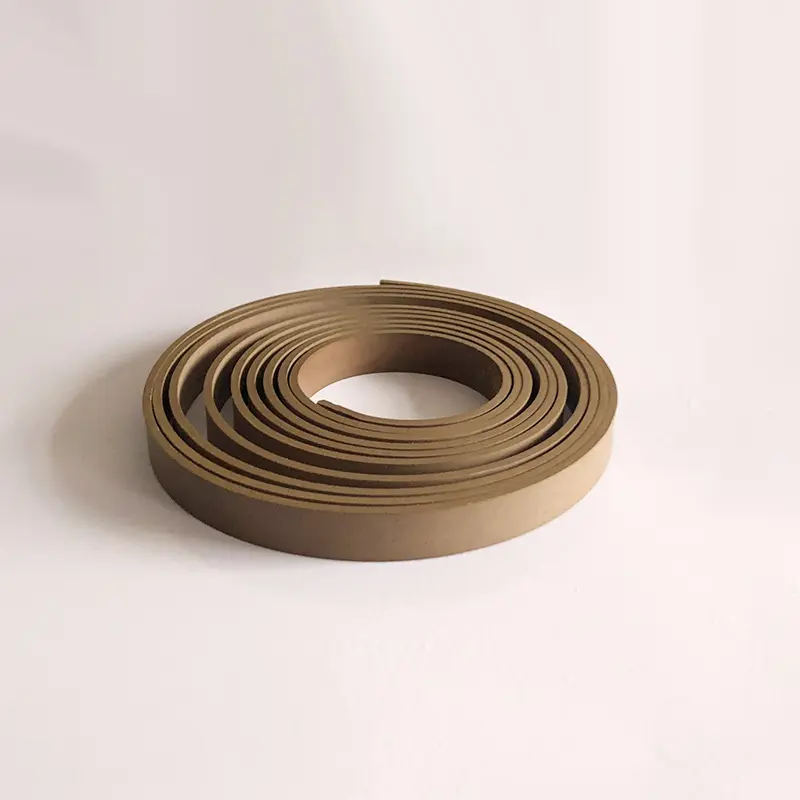

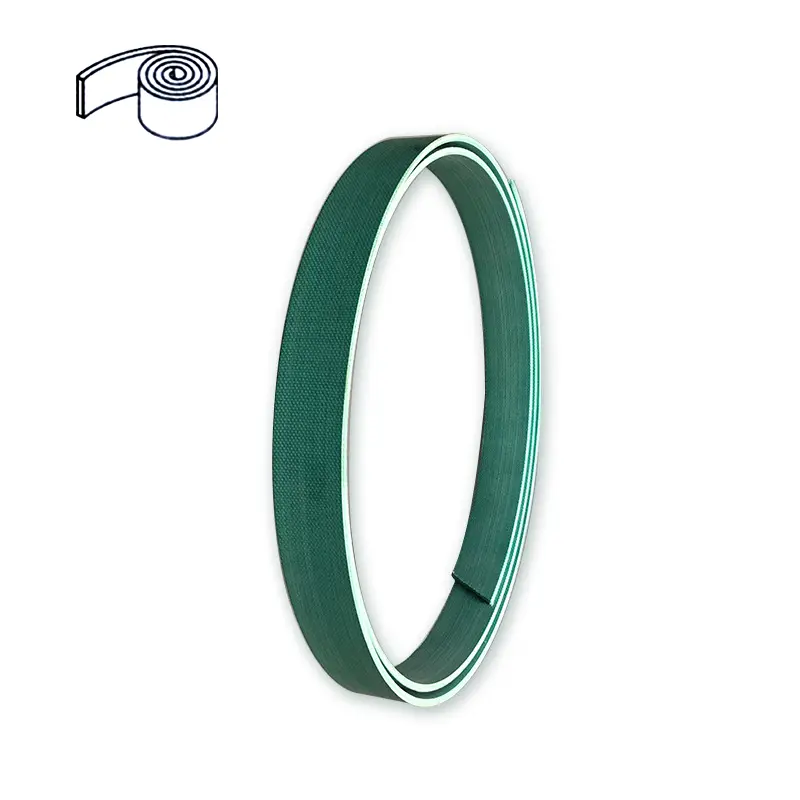

En termes de ceinture de guidage, la courroie de guide en polytététhylène renforcé RC1081 a ajouté de la poudre de bronze au PTFE, etc., avec une charge élevée, une usure faible, une frottement faible et sans caractéristiques rampantes; La courroie de guide phénolique renforcée RC1082 renforcée en tissu adopte un matériau forcé de tissu phénolique, et sa capacité de charge radiale est meilleure que celle de la ceinture de guidage PTFE. Les deux sont fournis dans des rouleaux, qui sont faciles à couper et à installer, et peuvent éviter le contact métallique. Les anneaux de guidage RCS et RCT sont utilisés pour la tige de piston et le piston respectivement.

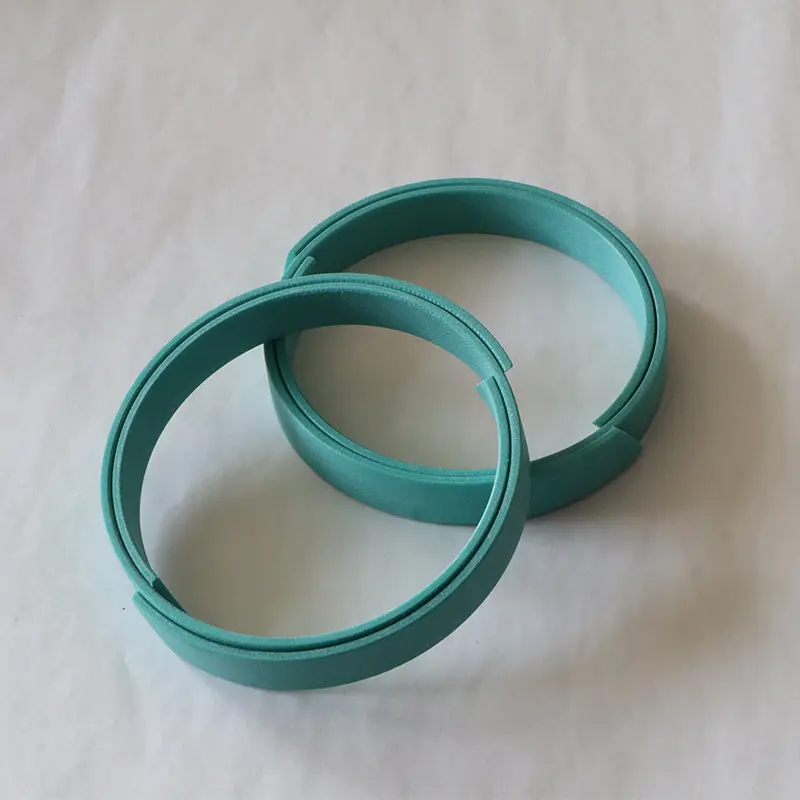

Les anneaux résistants à l'usure ont la fonction de guider avec précision la tige de piston ou de piston dans le cylindre hydraulique et d'absorber la force radiale, ce qui peut empêcher le contact métallique. Par rapport aux anneaux d'usure en métal, les anneaux d'usure non métalliques présentent les avantages de la résistance à l'usure, d'éviter le contact métallique, de supprimer les vibrations, de permettant un dégagement radial plus important, des rainures simples et une installation facile et des coûts de maintenance faible. Ils sont largement utilisés. Parmi eux, des anneaux de guide phénolique et PTFE renforcés en tissu sont disponibles dans des types de coupe sur place et prêts à l'emploi.
En termes de manches de guidage, le GFAI est utilisé pour les tiges de piston, avec des fonctions de support, de guidage et anti-poussière; GFI est également utilisé pour les tiges de piston, jouant un rôle de soutien et de guidage; La GFA est utilisée pour les pistons, fournissant un soutien et un guide. Ces produits aident les cylindres hydrauliques à fonctionner de manière stable dans tous les aspects.
Caractéristiques et applications du produit:
Exemple de commande:
Exemple de commande de ruban Guide PTFE RC1081-9.7x2.5
Exemple de commande de guide de tissu phénolique RC1082-9.7x2.5

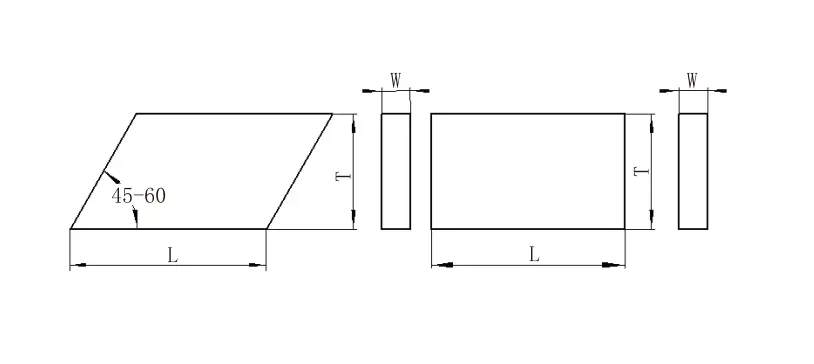

Calcul de la longueur de coupe
Pour l'arbre: l = 3,1 (d + w) pour le trou: l = 3,1 (d-w)
L --- Longueur du cycle D --- Diamètre de l'arbre D --- Diamètre du trou W --- Épaisseur de l'anneau z ---

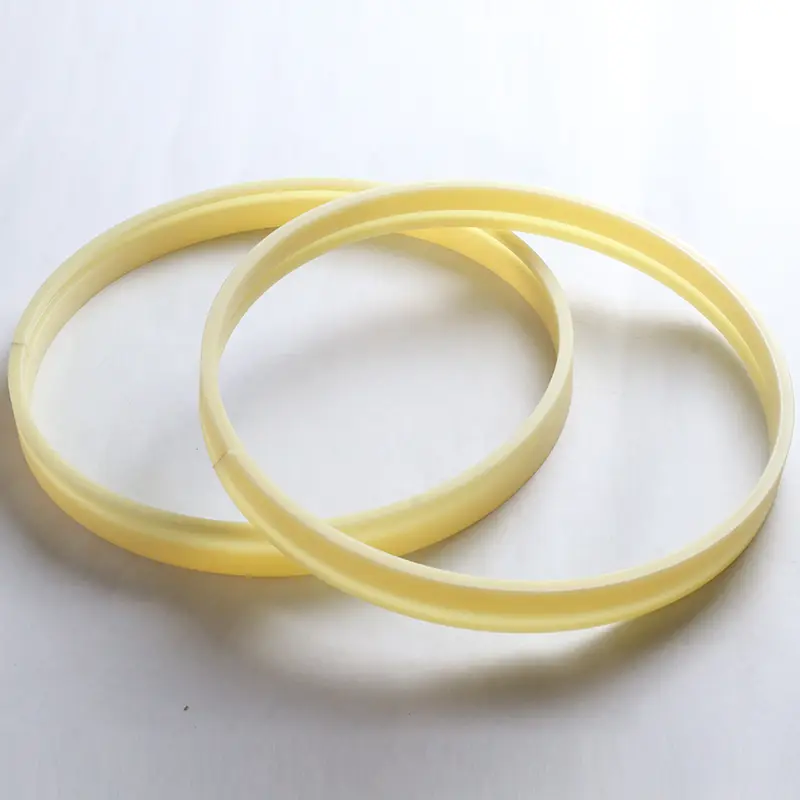

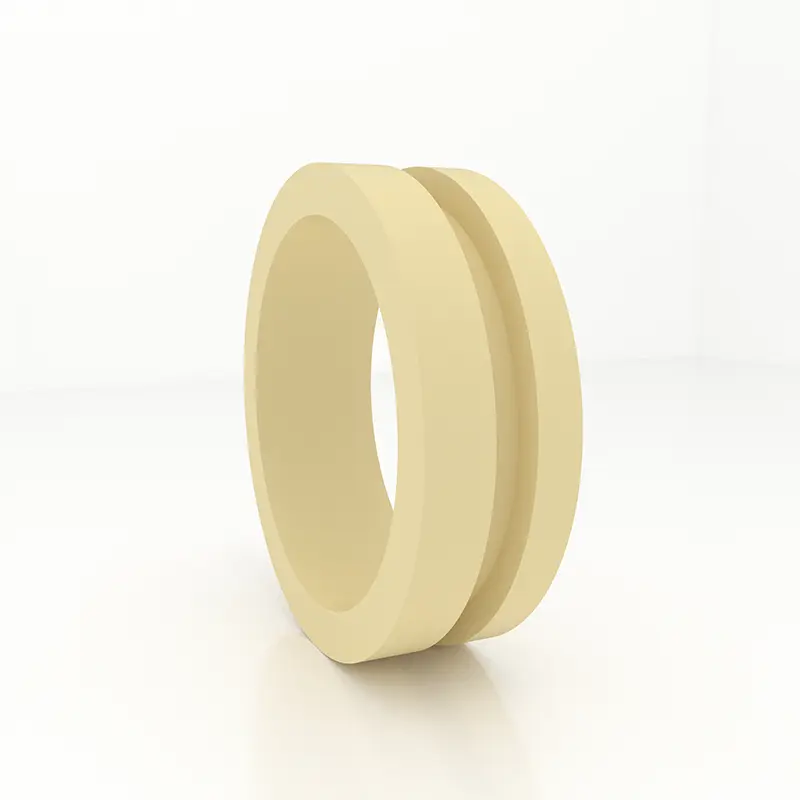

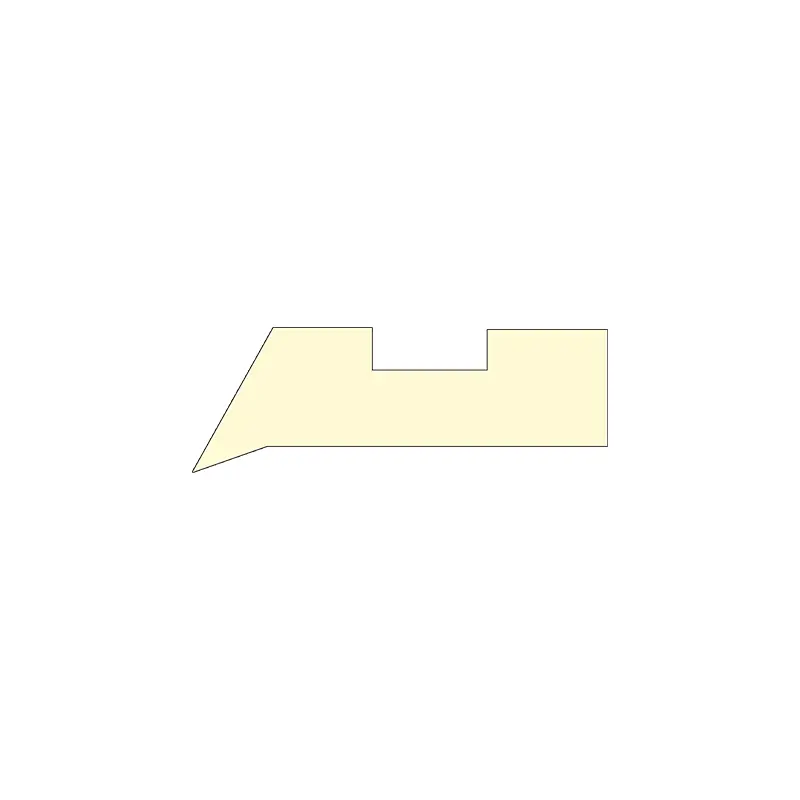

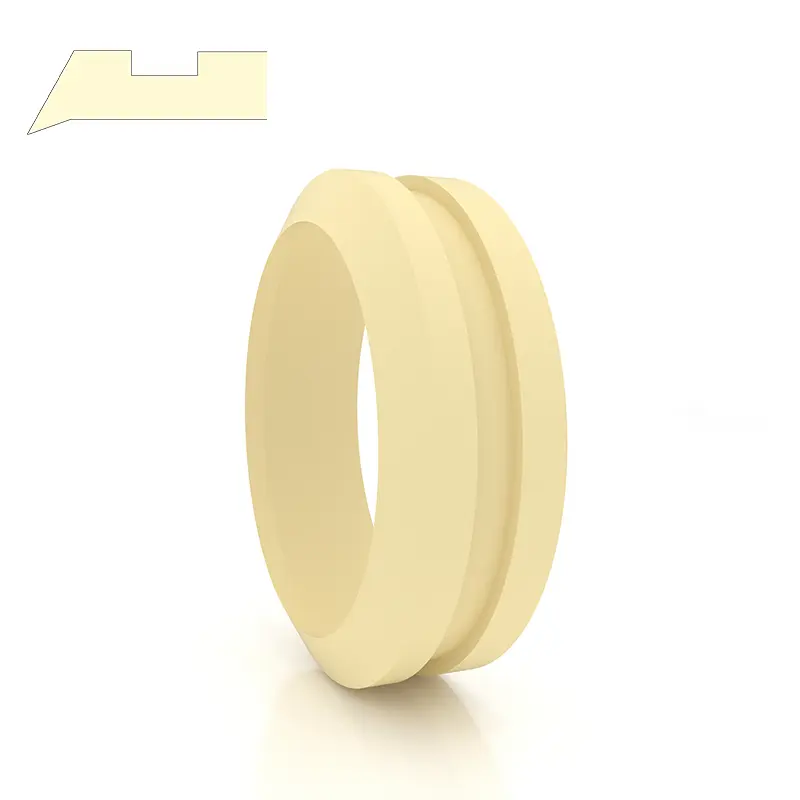

Guide Gfai
1. Performances et utilisation: le manchon de guidage GFAI est une manche de guidage pour la tige de piston, qui prend en charge et guide la tige de piston et a une fonction anti-poussière.
2. Matériel: Nylon PA, Polyoxyméthylène POM et polytétrafluoroéthylène PTFE.
3. Conditions de travail: Température de travail: -55 ～ + 225 ℃ (PTFE est utilisé au-dessus de 120 ℃).
4. Standard de conception: lors de la conception et de la sélection, reportez-vous à la série FAI de Hunger Company.
5. Méthode de marquage et de commande: Guide Sleeve GFAI est marquée avec le numéro de commande, exemple: GFAI-0600PTFE

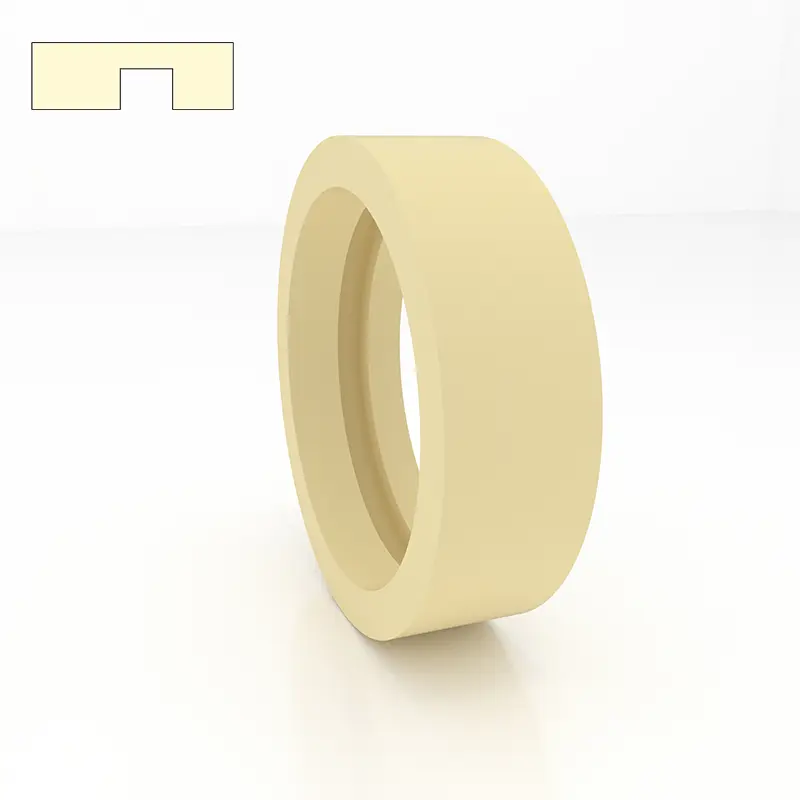

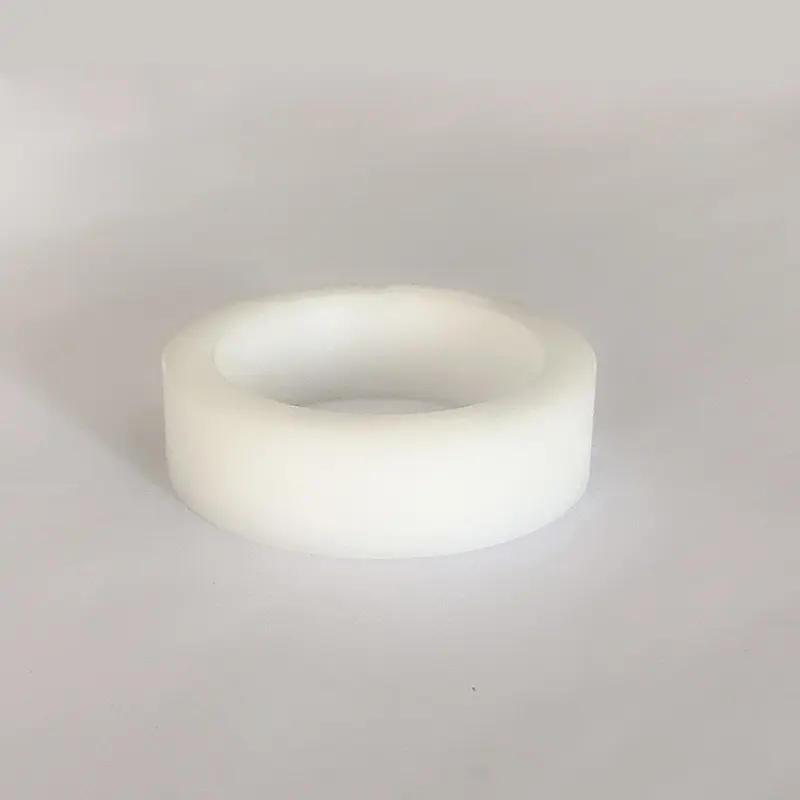

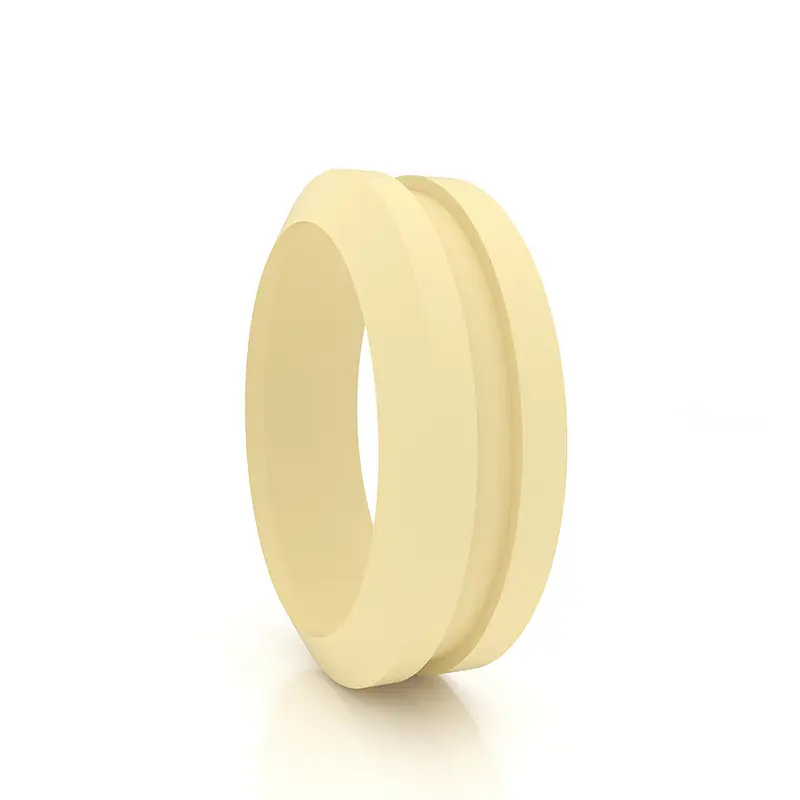

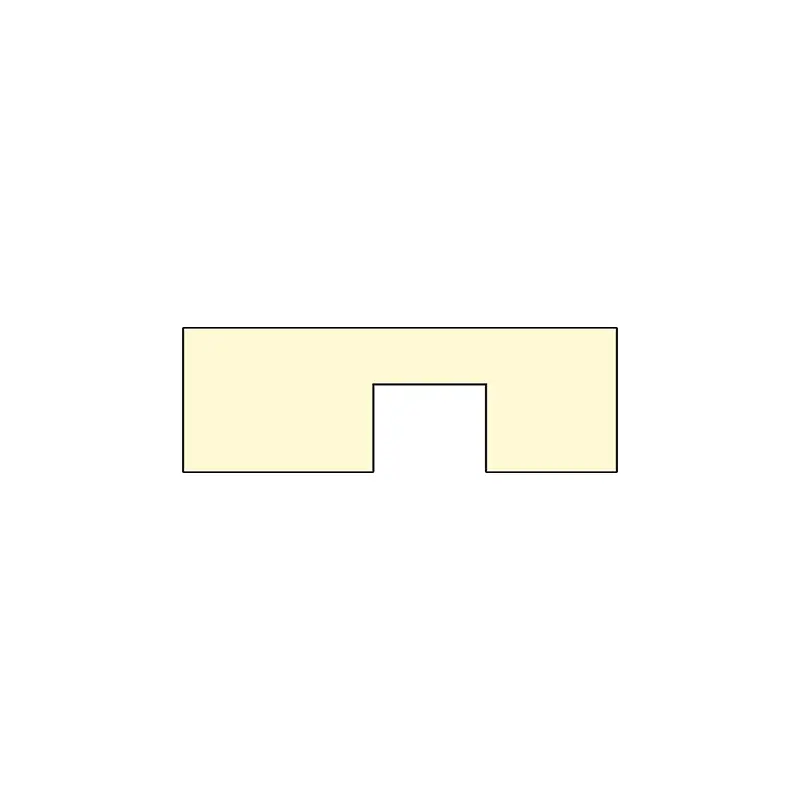

Guide GFI
1. Performances et utilisation: Guide GFI GFI est une manche de guidage pour la tige de piston, qui prend en charge et guide la tige de piston.
2. Matériel: Nylon PA, Polyoxyméthylène POM et polytétrafluoroéthylène PTFE.
3. Conditions de travail: Température de travail: -55 ~ + 255 ℃ (PTFE est utilisé au-dessus de 120 ℃)
4. Standard de conception: lors de la conception et de la sélection, reportez-vous à la série FI de Hunger.
5. Méthode de marquage et de commande: Guide Sleeve GFI est marqué avec le numéro de commande, exemple: GFI-0360PA

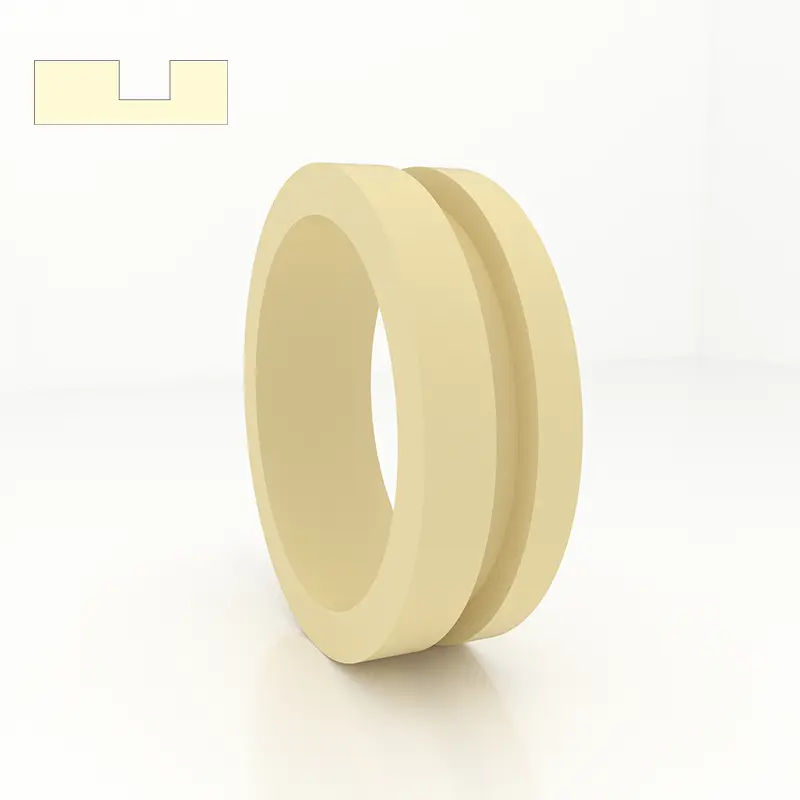

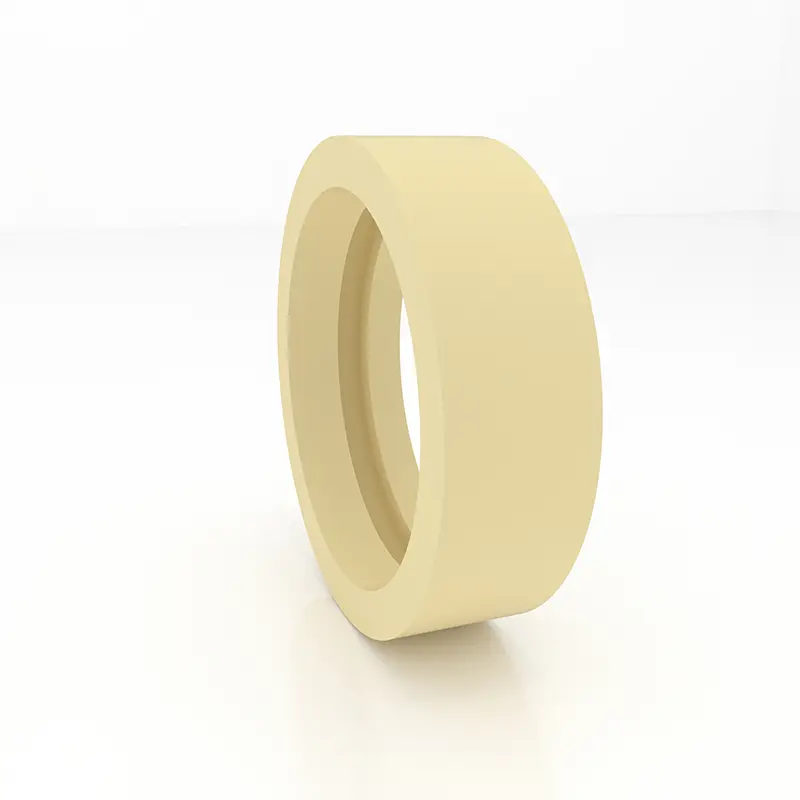

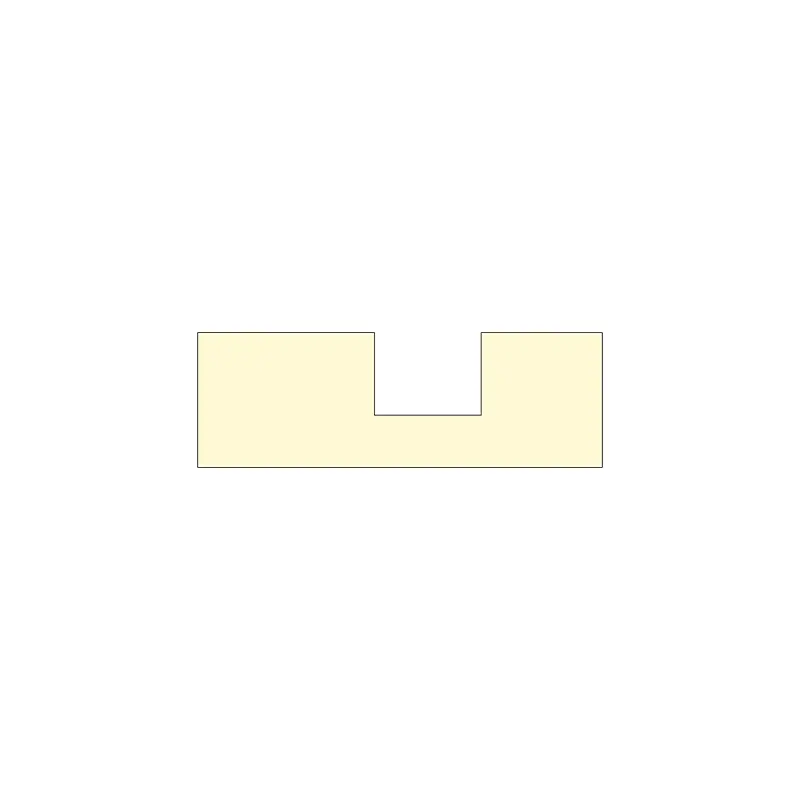

Guide GFA
1. Performances et utilisation: Guide GFA GFA est une manche de guidage pour le piston, qui soutient et guide le piston.
2. Matériel: Nylon PA, Polyoxyméthylène POM et polytétrafluoroéthylène PTFE.
3. Conditions de travail: Température de travail: -55 ~ + 255 ℃ (PTFE est utilisé au-dessus de 120 ℃)
4. Standard de conception: lors de la conception et de la sélection, reportez-vous à la série FA de Hunger.
5. Méthode de marquage et de commande: Guide Sleeve GFA est marquée avec le numéro de commande, exemple: GFA-0560PA

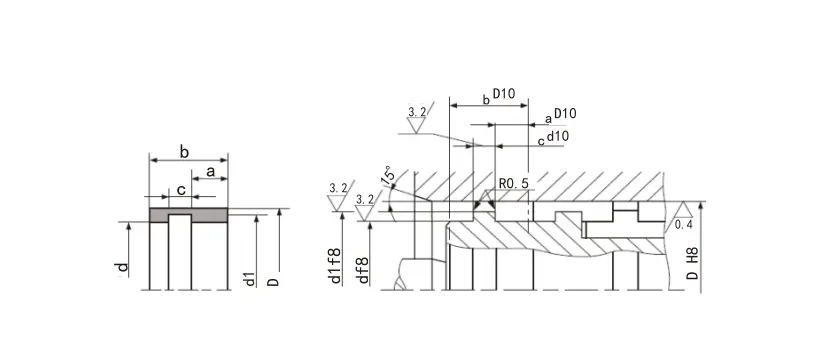

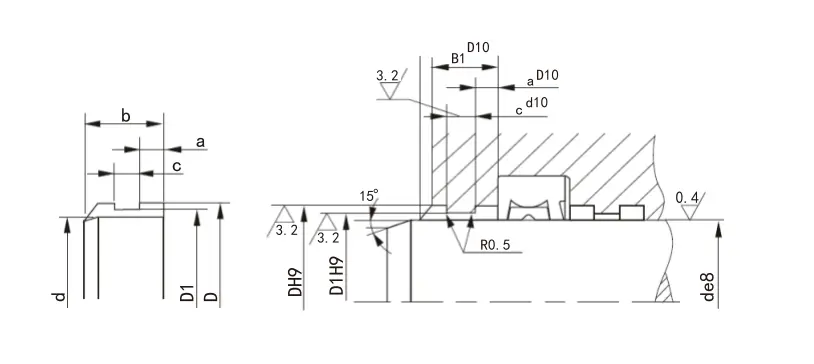

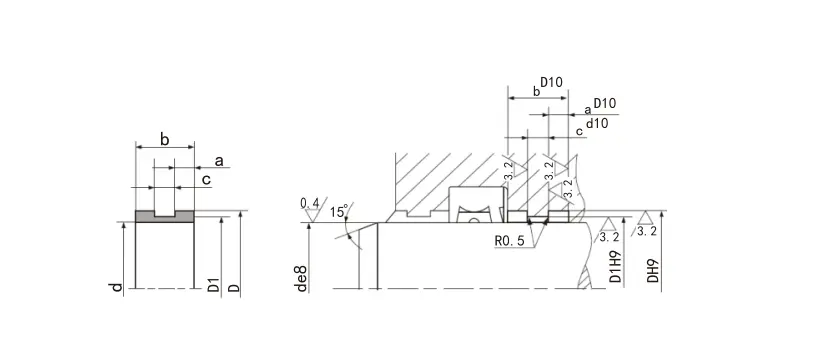

6. Dispositif structurel:
Caractéristiques:
| Modèle | Largeur de rainure H + 0,2 |
Épaisseur T - 0,05 |
Épaisseur t T - 0,05 |
Épaisseur T - 0,05 |
Épaisseur T - 0,05 |
Épaisseur T - 0,05 |
| RC1081 / 1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081 / 1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081 / 1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081 / 1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Remarque: Les séries BoldFace sont couramment utilisées. Si le produit requis n'est pas dans ce tableau, veuillez nous contacter. | ||||||

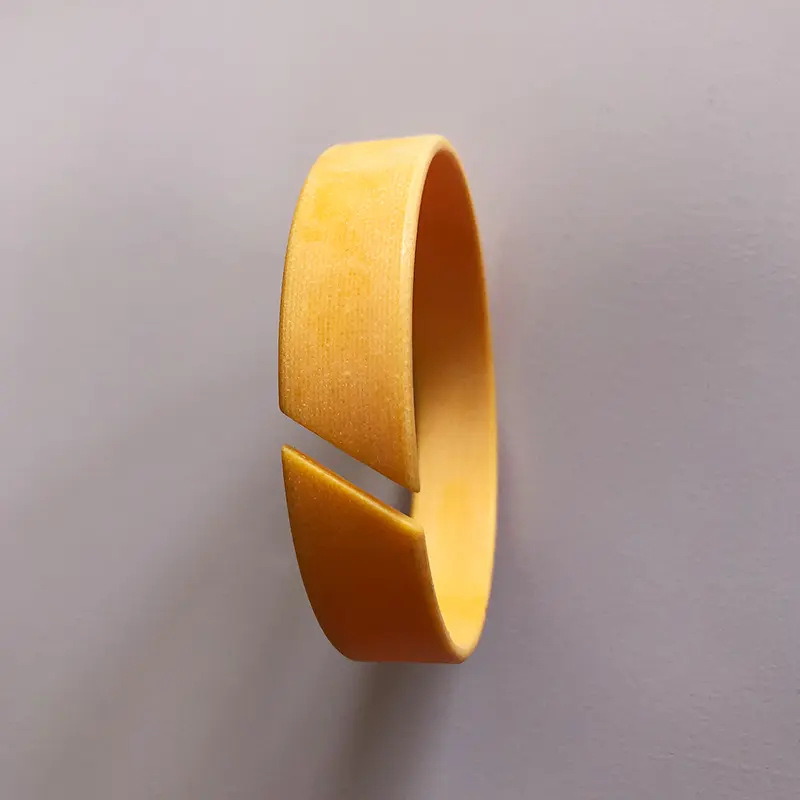

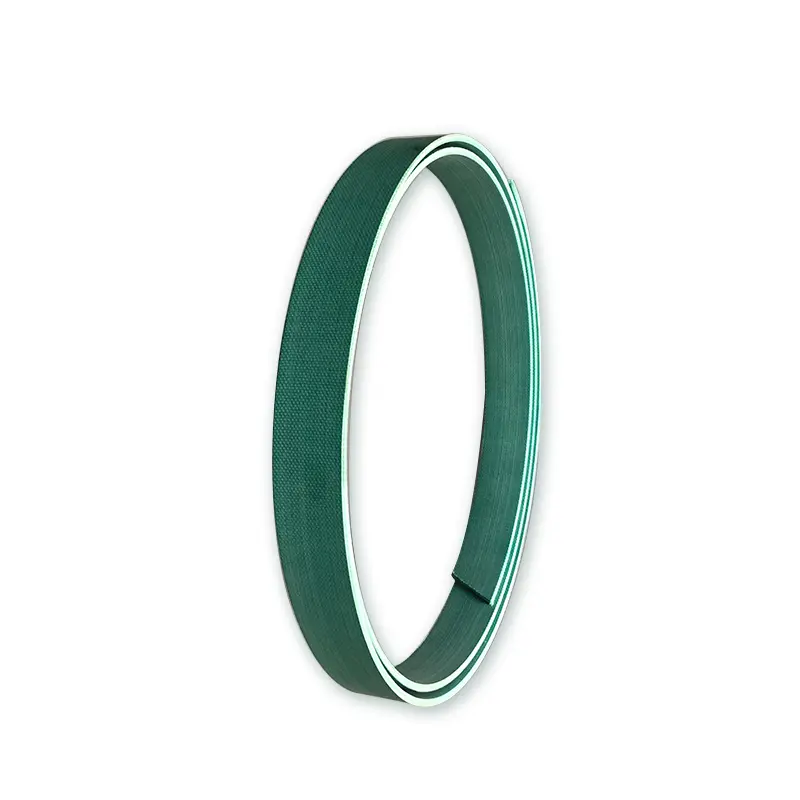

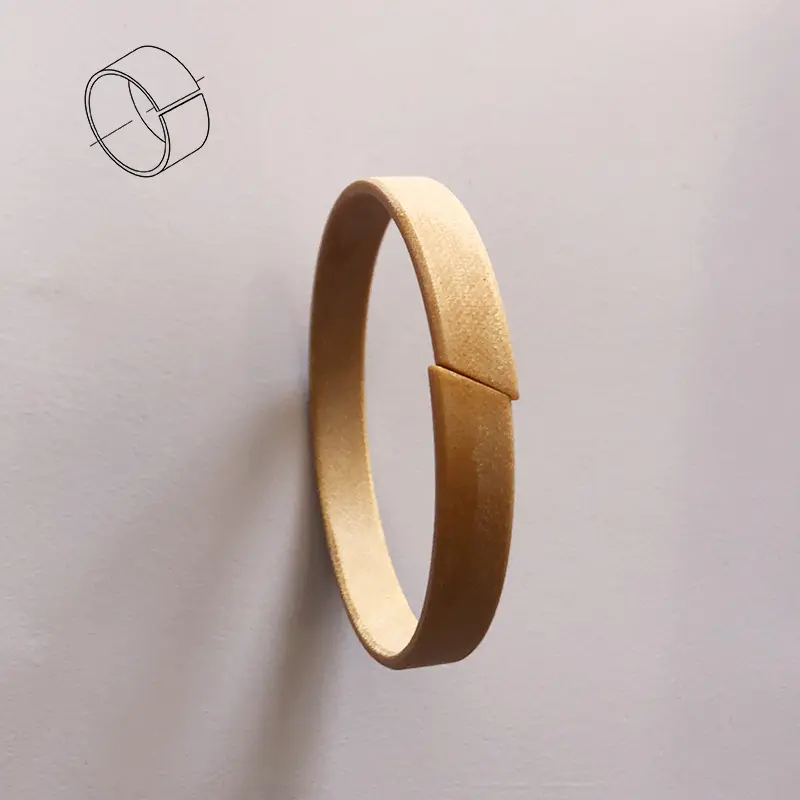

Anneau de support phénolique renforcé en tissu (ceinture)
L'anneau de support est un composant de base important du cylindre hydraulique. Afin de s'adapter au développement de scellés combinés et de structures de roulements molles dans le monde, notre entreprise a réussi à développer avec succès des anneaux de soutien phénoliques renforcés par le tissu (ceintures). Des années d'utilisation réelle ont montré que ce produit a atteint ou dépassé le niveau de qualité des produits étrangers similaires et a été largement loué par les utilisateurs. Les tableaux 1 à 4 sont les tableaux de performance des anneaux de support (ceintures) produits par notre entreprise.
Tableau 1 Comparaison des propriétés physiques de notre bague de support et des produits Busak + Shamba
| Source d'échantillon | Épaisseur de l'anneau de support (mm) | Résistance à la compression (MPA) | Résistance à la résistance au taux de changement de poids Huile hydraulique (70 ± 2 ℃ * 24h) | Force de rupture (MPA) | Adhérence intercouche (KN / m) |
| Mode + shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Nos produits | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (avec graphite) | 390 | 0.63 | 36.4 | 2.08 |
| Type d'échantillon | Nos produits | Orchot tlg ① | DURATEC900 ① | Turcite47 ② | MT64 / 5B | Nokwr (jour) | Polyoxyméthylène coquestré | Chat (nous) | |
| Valeur mesurée | Indicateurs requis | ||||||||
| Résistance à la compression (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Type d'échantillon | Nos produits | Orchot tlg ① | DURATEC900 ① | Turcite47 ② | MT64 / 5B | Nokwr (jour) | Polyoxyméthylène coquestré | Chat (nous) | |
| Valeur mesurée | Indicateurs requis | ||||||||
| Résistance à la compression (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Charge par unité de longueur de contact W (n / mm) | Relais de contact Hertz ΔH (N / mm2) | Coefficient de frottement | |||
| État de friction sec | État de lubrification à goutte d'huile | ||||
| Nos produits | Orchot TLG | Nos produits | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

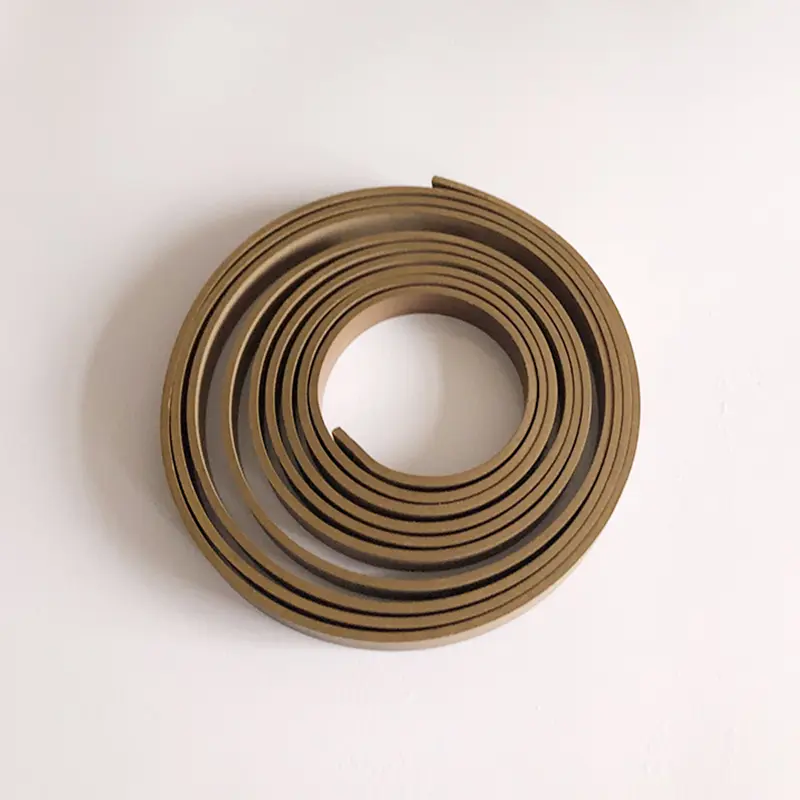

| Matériel | Ptfe + bronze |
| Fournir | Rouleau (généralement environ 20 mètres / rouleau) ou coupé à la longueur requise |
| Avantages | 1. Faible frottement, pas de rampe et de morsure; |
| 2. Peut bien fonctionner même sans lubrification suffisante; | |
| 3. Résistant à une variété de milieux, excellente stabilité chimique; | |
| 4. Peut accueillir des objets durs intégrés dans l'anneau résistant à l'usure pour réduire les objets durs à gratter le cylindre et les joints, donc dans des situations de charge lourde, utilisez plusieurs anneaux résistants à l'usure; | |
| 5. Il a également une bonne résistance à l'usure dans les situations à grande vitesse et à charge légère, c'est donc l'anneau le plus utilisé par l'usure; | |
| 6. Aucune restriction de taille, peut être utilisée dans des situations de grand diamètre. | |
| Température | -60 ~ + 200 ℃ |
| Vitesse maximale | 15m / s |
| Résistance à l'extrusion maximale | 15N / mm2 (20 °) |
| 7,5 n / mm2 (80 °) | |
| 5n / mm2 (120 °) |

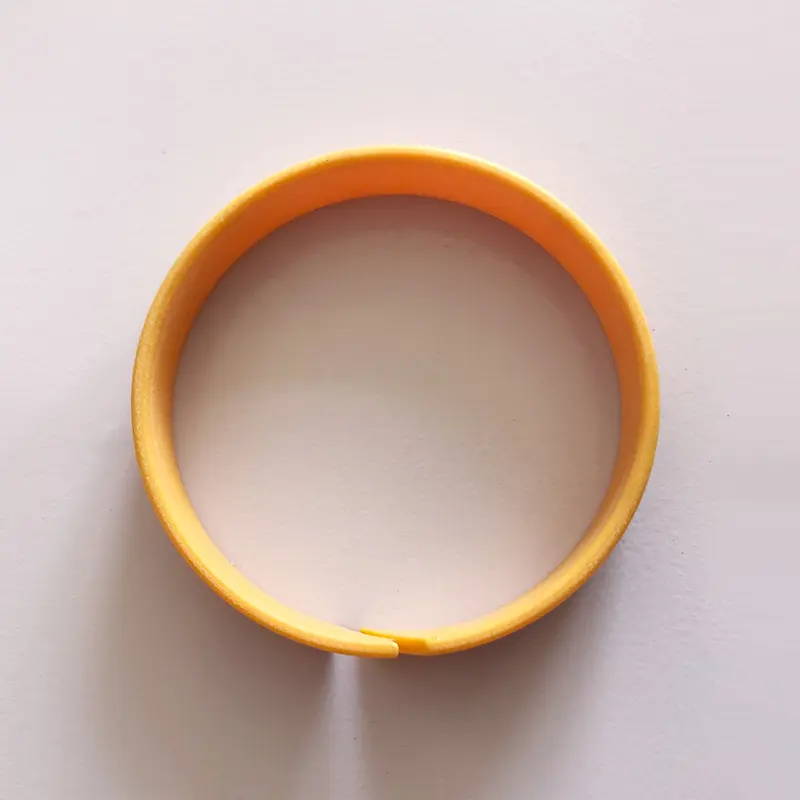

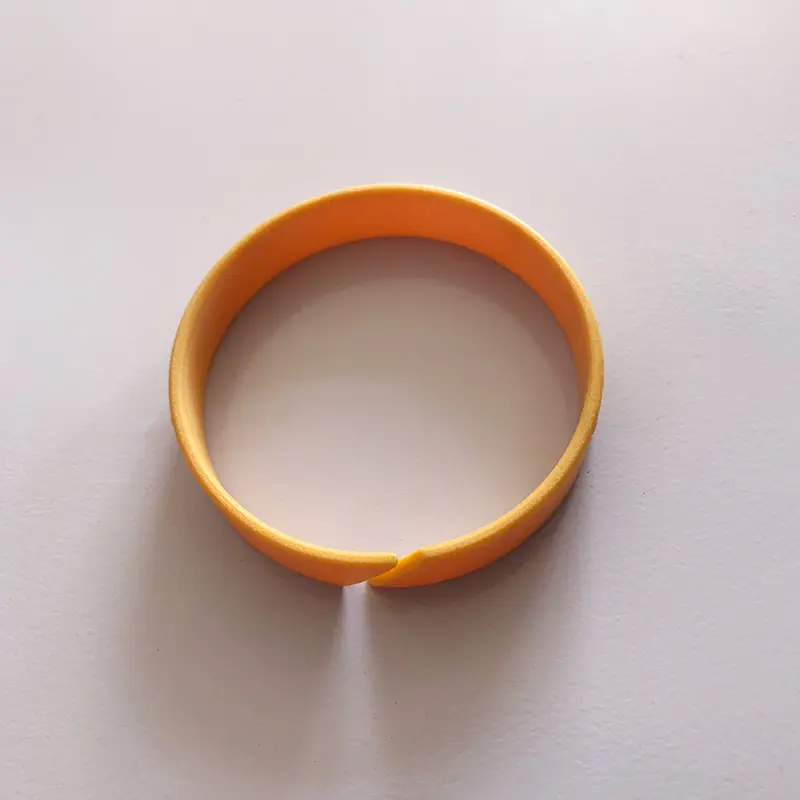

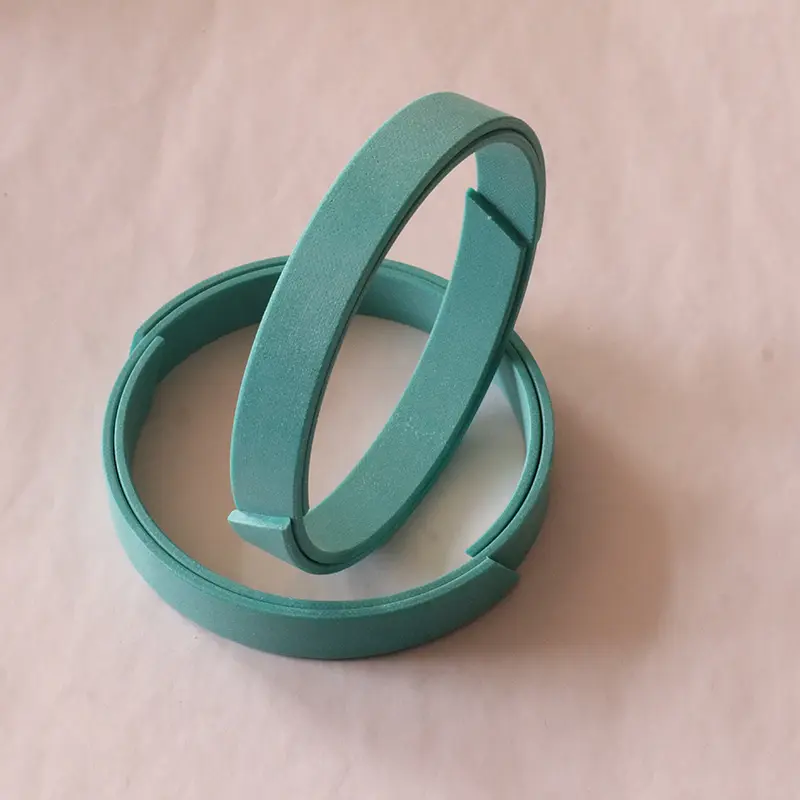

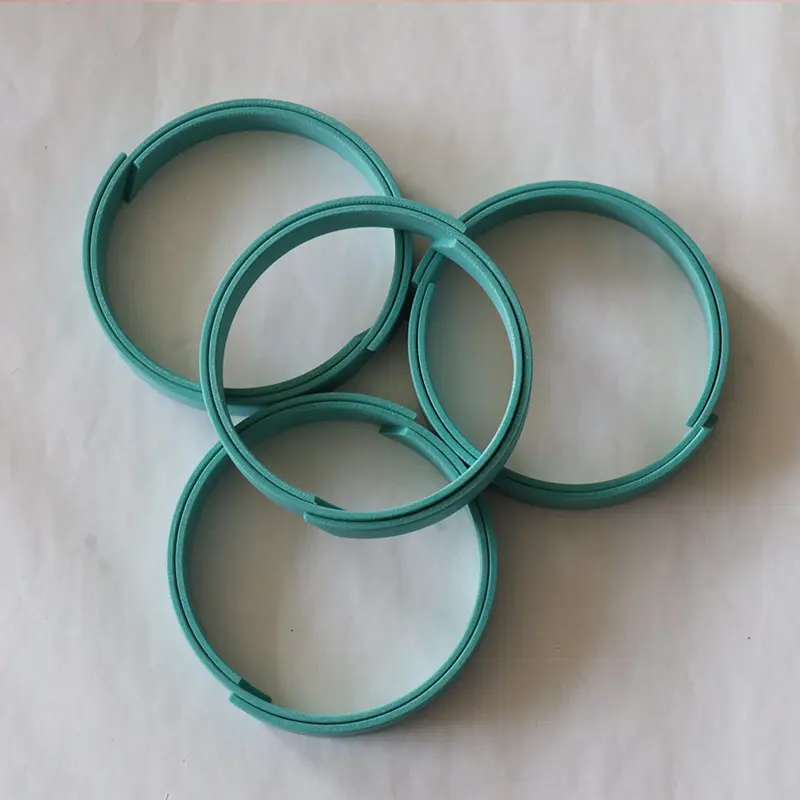

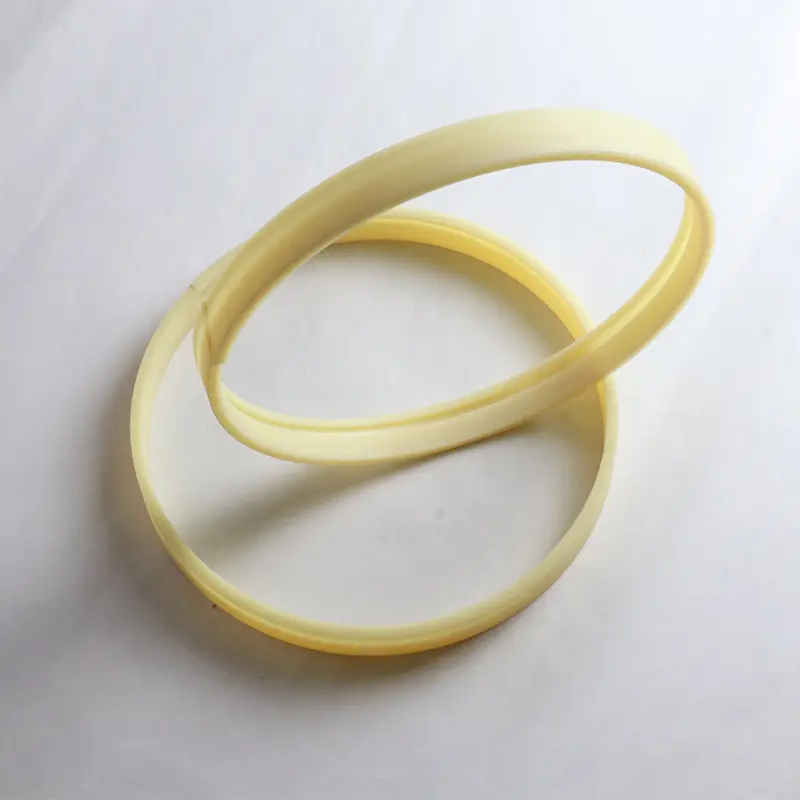

RCS NON METALLIQUE GUIDE RING POUR TIE DE PISTON
Anneau de guide non métallique RCT pour piston

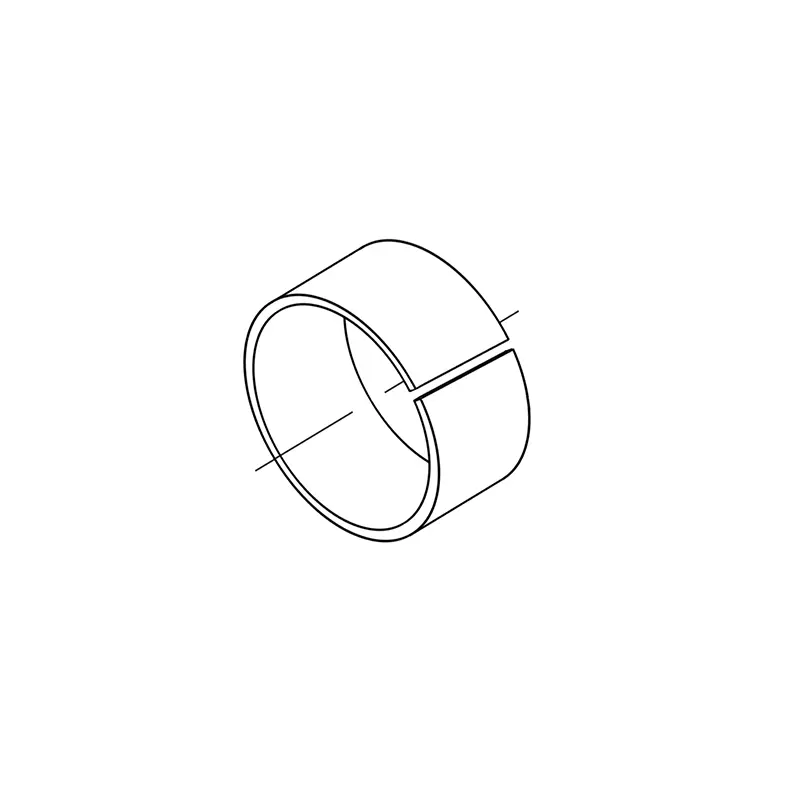

Pour le piston ou la tige de piston qui fonctionne dans le cylindre hydraulique, l'anneau d'usure a un effet directeur précis et peut absorber les forces radiales. Dans le même temps, l'anneau d'usure peut empêcher le contact métallique des pièces coulissantes dans le cylindre hydraulique. Par rapport aux anneaux d'usure en métal, les anneaux d'usure non métalliques présentent de nombreux avantages. Parmi eux, des anneaux de guide phénolique et PTFE renforcés en tissu sont disponibles en type de coupe sur place et en type prêt à l'emploi.
1. Bonne résistance à l'usure
2. Évitez le contact métal-métal
3. Peut supprimer les vibrations mécaniques
4. En raison de l'effet centré de l'anneau résistant à l'usure, un grand dégagement radial est autorisé
5. La rainure est simple et facile à installer
6. Coût de maintenance faible en fonction des avantages ci-dessus, il est largement utilisé
Matériel:
1. Polytetrafluoroéthylène PTFE3 (matériau général), PTFE4 (applicable aux milieux à faible viscosité tels que l'eau), PTFE1 (exigences à faible frottement telles que la pneumatique)
2. Polyoxyméthylène POM ou nylon PA et ses matériaux modifiés
3. Résine de formaldéhyde + fibre de renforcement PRIF
Tableau de comparaison de la capacité de charge de différents matériaux (référence)
| Matériel | Capacité de transport Max (n / mm2) |
| Poudre de cuivre remplie de PTFE | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Poudre phénolique avec tissu | 90 (60 ℃); 40 (80 ℃) |
| Polyoxyméthylène ou nylon | 25 (60 ℃); 15 (80 ℃) |
| Polyoxyméthylène ou nylon rempli | 40 (60 ℃); 30 (80 ℃) |
| Douceur | Rtmax (μm) | RA (μM) |
| Surface coulissante | ≤2,5 | 0,05-0.3 |
| Groove Bottom | ≤10 | ≤2 |
| Côté rainure | ≤15 | ≤3 |

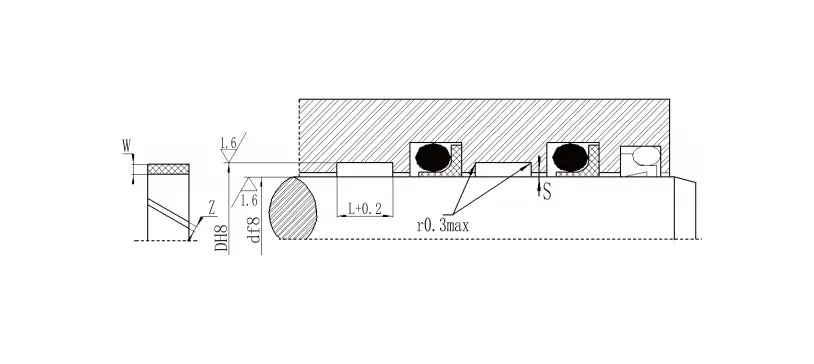

Série de spécifications de sonnerie de guide de tige de piston
| Diamètre de la tige | Diamètre inférieur | Largeur de rainure | Épaisseur | Écart |
|
Diamètre de la tige | Diamètre inférieur | Largeur de rainure | Épaisseur | Écart |
| D F8 / H9 | D H8 | L+0.2 | W | Z | D F8 / H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D + 3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | d + 5 | 25 | 2.5 | 8-33 | |
| 10-50 | D + 3.1 | 4 | 1.55 | 1-3 | 1000-4200 | d + 5 | 25 | 2.5 | 33-134 | |
| 15-140 | d + 5 | 5.6 | 2.5 | 2-5 | 280-999.9 | d + 8 | 25 | 4 | 10-33 | |
| 20-220 | d + 5 | 9.7 | 2.5 | 2-9 | 1000-2200 | d + 8 | 25 | 4 | 33-70 | |
| 80-400 | d + 5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
