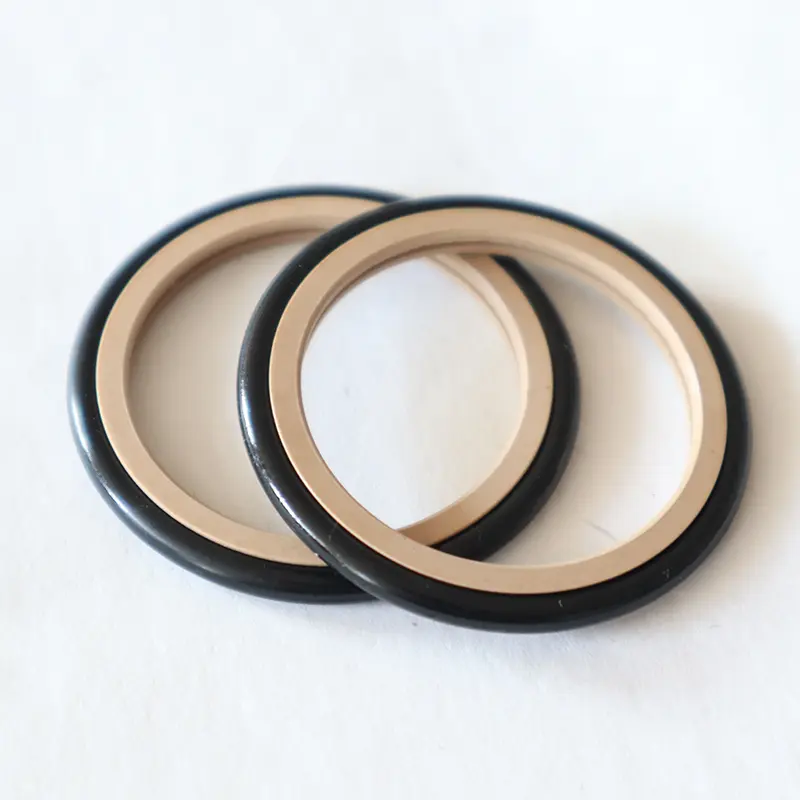

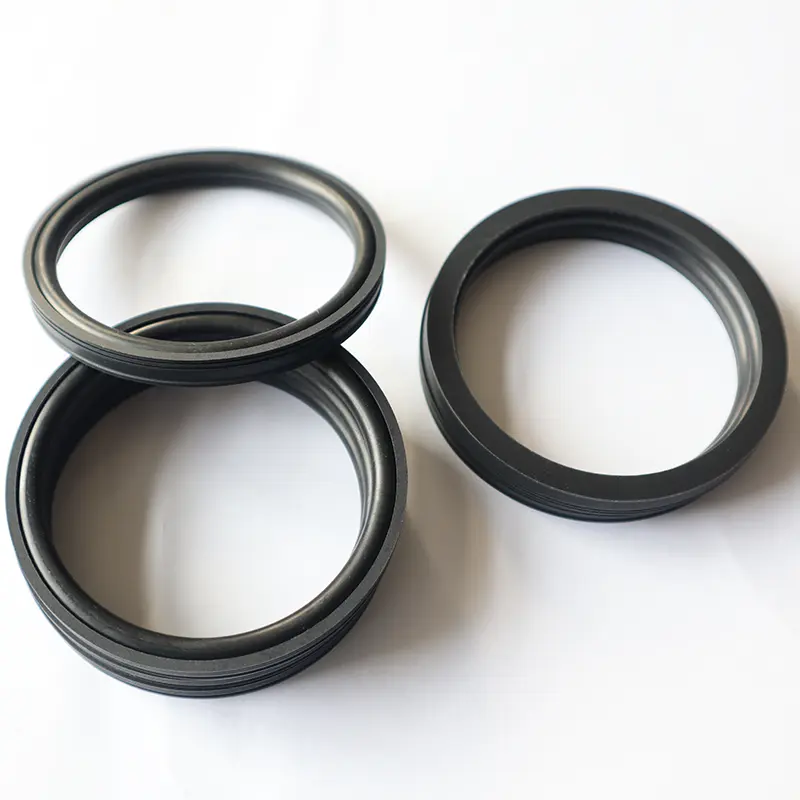

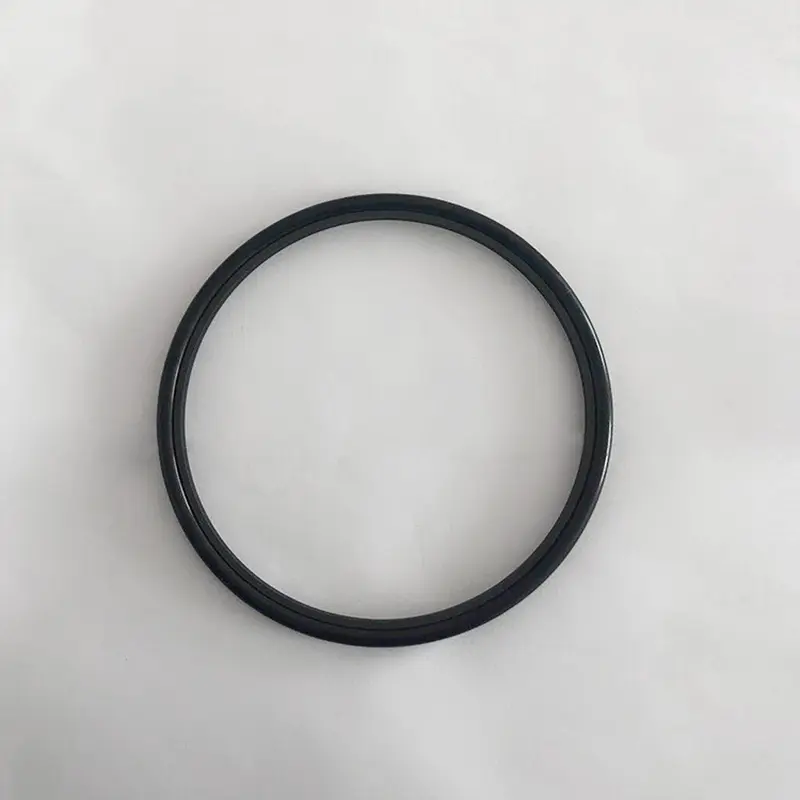

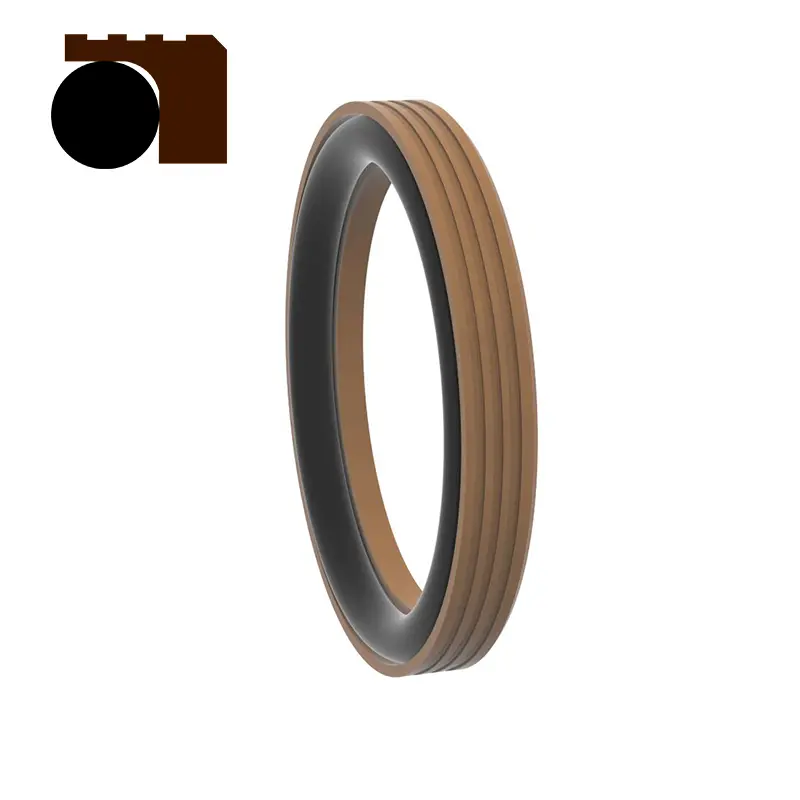

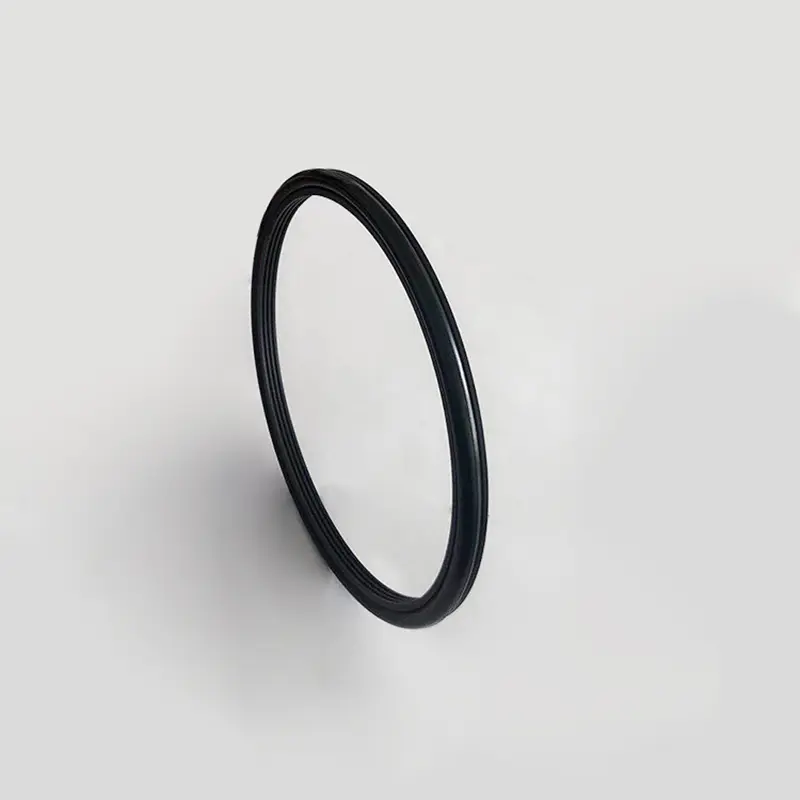

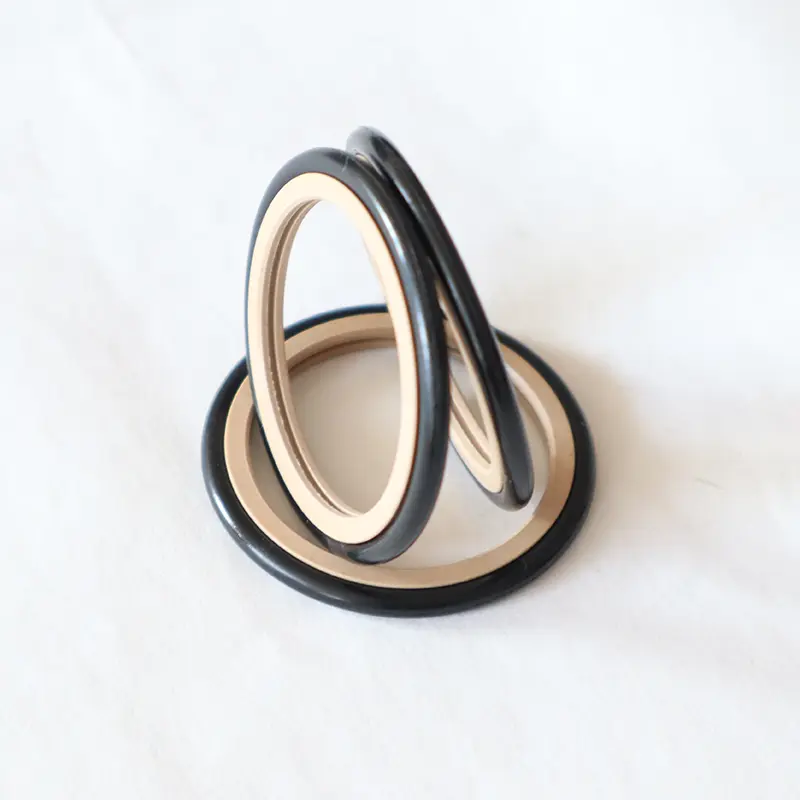

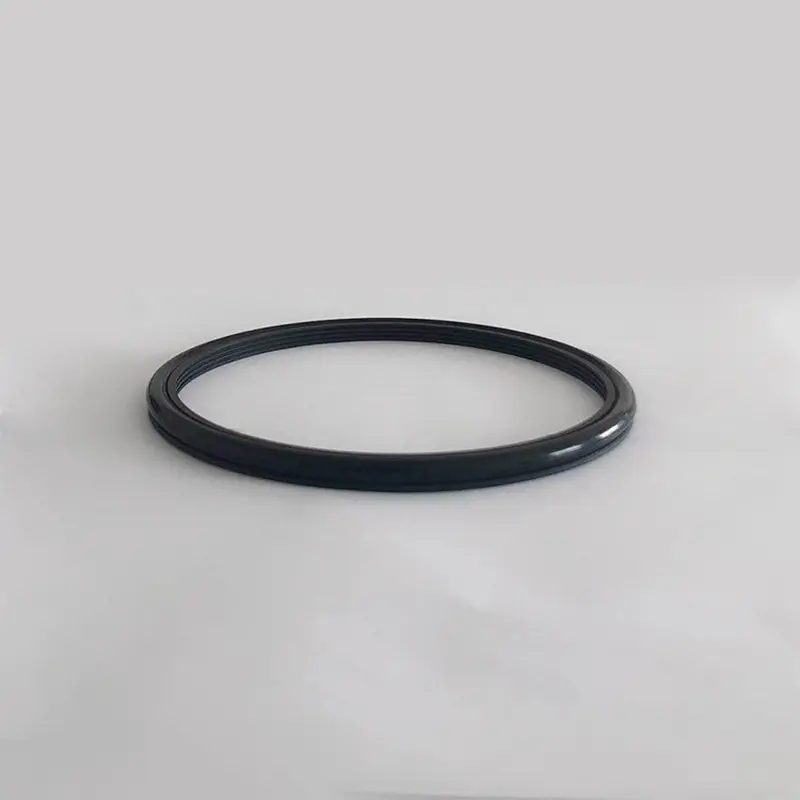

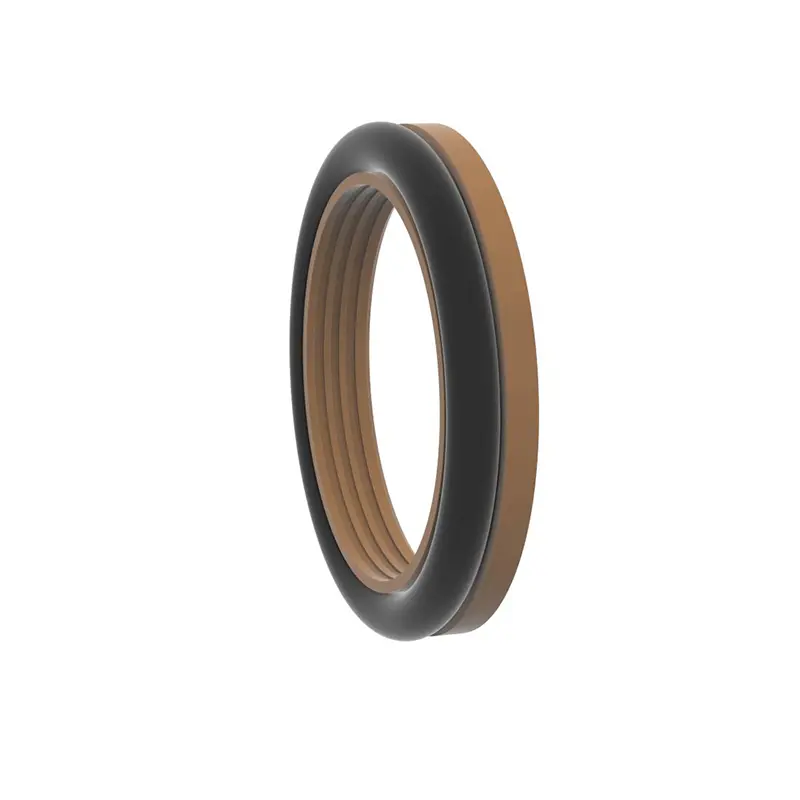

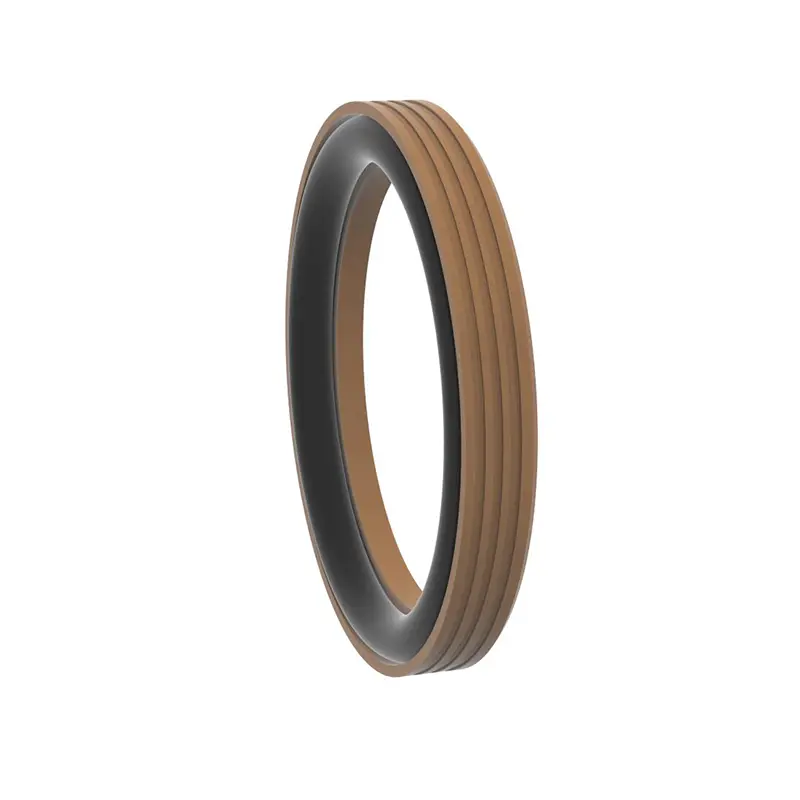

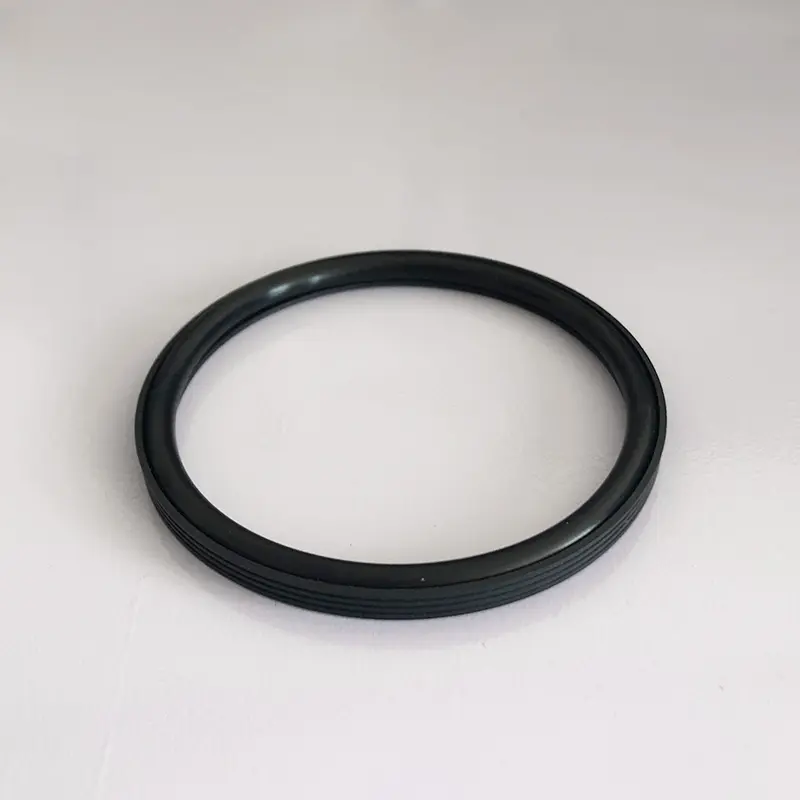

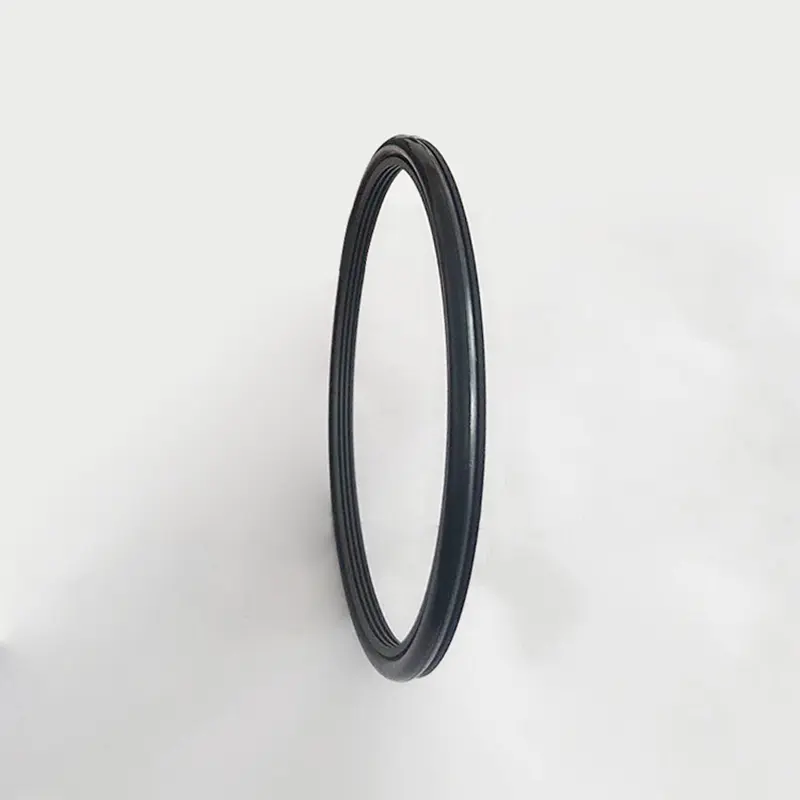

Les joints à haute pression RC2061 et RC2062 pour la suspension de ciment lancés par les phoques Ruichen sont conçus pour faire face aux conditions d'étanchéité complexe et sévère du ciment.

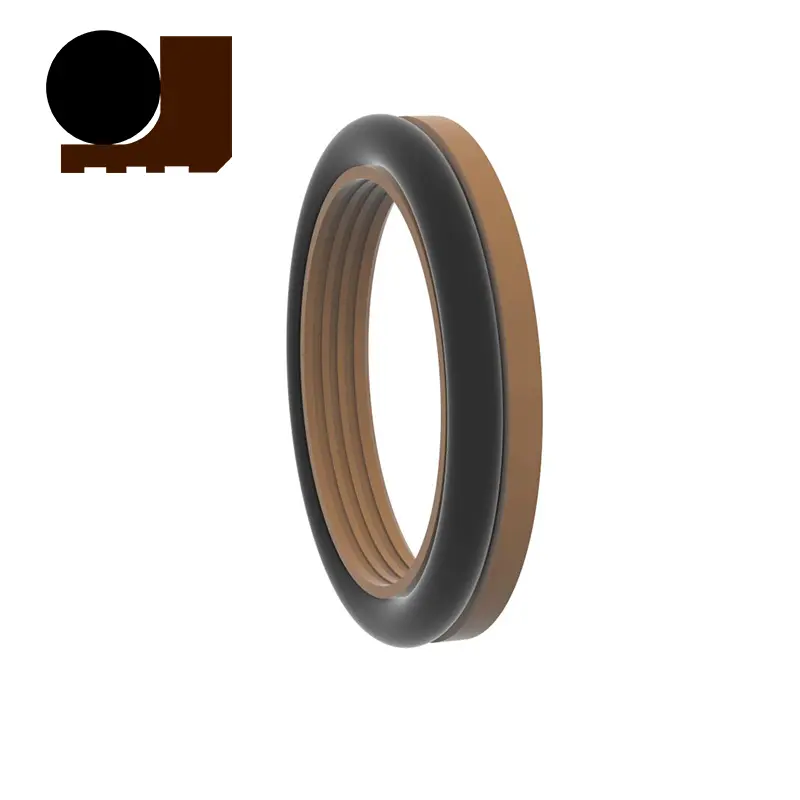

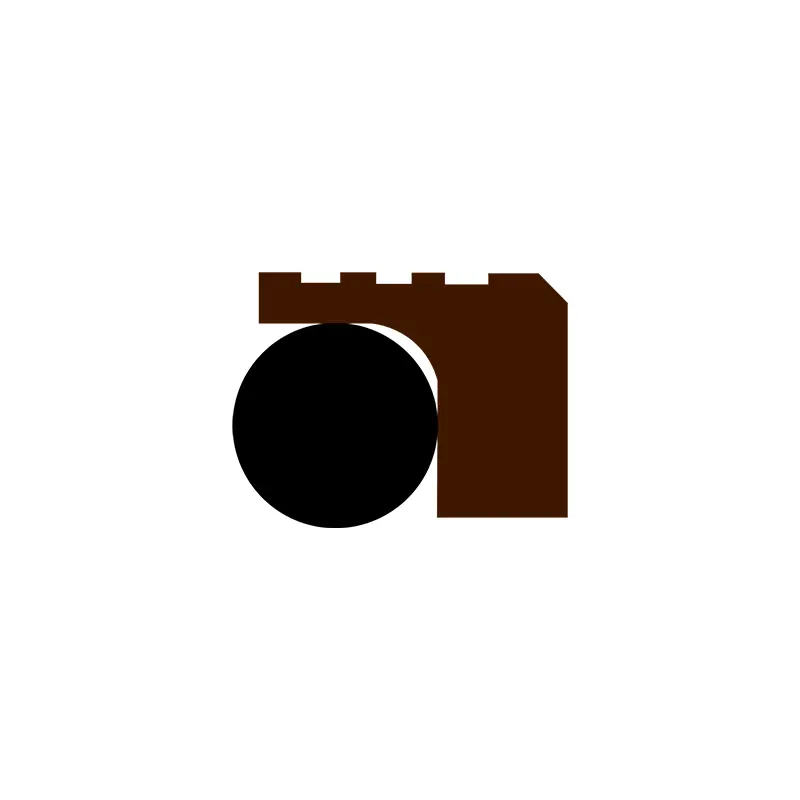

Ces deux produits ont la même structure, qui sont tous deux composés de bagues et de joints de joint en plastique à forte génie soigneusement conçus pour obtenir un scellement unidirectionnel de la réciprocité hydraulique et du mouvement rotatif. Ils ont une large gamme d'applications et peuvent jouer un rôle important dans les équipements tels que les pompes aux pistons, les pompes à boue, les exercices à vis, les plates-formes de forage, l'équipement d'exploration d'huile et les usines de mélange en béton.
En termes de performances, nos phoques à haute pression pour la suspension de ciment peuvent montrer de nombreux avantages. Les caractéristiques de la longue durée de vie réduisent le besoin de remplacement fréquent des pièces d'étanchéité et réduisent les coûts d'entretien des équipements; Les performances à faible frottement garantissent le fonctionnement en douceur de l'équipement et réduisent la perte d'énergie; Un bon étanchéité empêche efficacement les fuites de suspension de ciment et assure un fonctionnement stable de l'équipement; Un petit espace structurel est pratique pour l'installation et la disposition dans des espaces limités de divers équipements; L'installation, l'utilisation et la maintenance faciles améliorent encore l'efficacité de l'utilisation de l'équipement.
Pour les milieux malins tels que le suspension de ciment, le produit peut améliorer l'effet d'étanchéité grâce à la conception spéciale des lèvres d'étanchéité et d'épaisseur. Lorsqu'il est utilisé pour le scellé des supports de suspension, afin d'améliorer encore les performances d'étanchéité et la durée de vie des composants, nous recommandons la lubrification de la graisse entre deux (ou plus) sceaux. Ces deux joints à haute pression pour la suspension de ciment fournissent une solution fiable et efficace au problème d'étanchéité de la suspension de ciment à haute pression.
Caractéristiques et applications du produit:
Exemple de commande:
Modèle de commande RC2061-80X91.7X7.6-PTFE4-R01 DIAMETRE DE MODÈLE DE MODÈLE DE MODÈLE X DIAMETER X
Modèle de commande RC2062-80X68.3X7.6-PFFE4-R01
Diamètre du modèle-cylindre x Diamètre de rain
Caractéristiques:

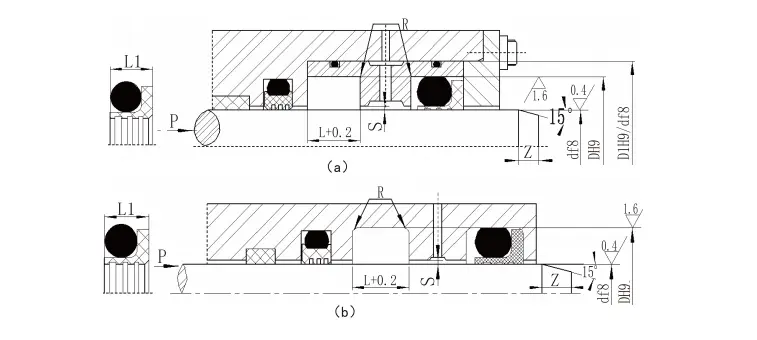

| Diamètre de l'arbre
Type standard D F8 RC2061 |
Diamètre de l'arbre
Charge forte D F8 RC2061-Z |
Diamètre de rainure D H9 |
Largeur de rainure L+0.2 |
Scellé largeur1 | Coins ronds Rmax |
Déclaration radiale SMAX | Chanfreiner Zmin |
Diamètre de fil toxique | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 5 ~ 15,9 | - | D + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D + 11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107,9 | D + 15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D + 19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Remarque: 1. Pour le diamètre de l'arbre ≤ 30 mm, une rainure ouverte est recommandée. | ||||||||||
| 2. Pour le joint rotatif, la dureté de surface de l'arbre rotatif est recommandé d'être HRC ≥58. 3. Pour une pression supérieure à 30 MPA, H8 / F8 est recommandée pour l'espace d'extrusion. | ||||||||||

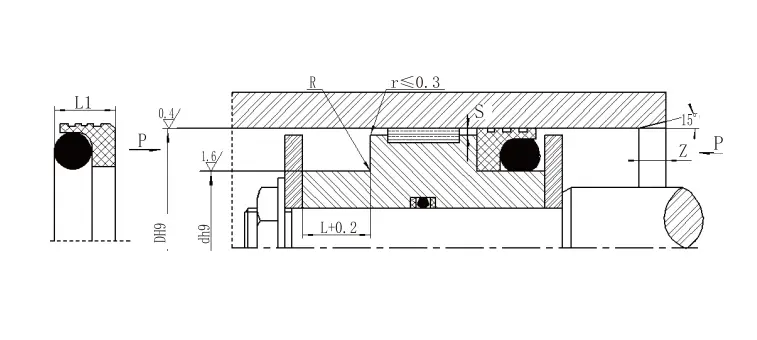

| Plage d'ouverture
Standard D H9 RC2062 |
Plage d'ouverture
Charge forte D H9 RC2062-Z |
Diamètre de rainure D H9 |
Largeur de rainure L+0.2 |
Scellé largeur1 | Coins arrondis Rmax |
Déclaration radiale SMAX | Chanfreiner Zmin |
Diamètre de fil toxique | ||
| <10mpa | <20MPA | <40MPA | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-5.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-9.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Remarque: 1. Pour les diamètres de cylindre ≤ 30 mm, des rainures ouvertes sont recommandées. | ||||||||||
| 2. Pour les pressions supérieures à 30 MPa, H8 / F8 est recommandée pour le dégagement d'extrusion. | ||||||||||
| Joints à haute pression pour les conditions de travail de suspension de ciment | ||||||

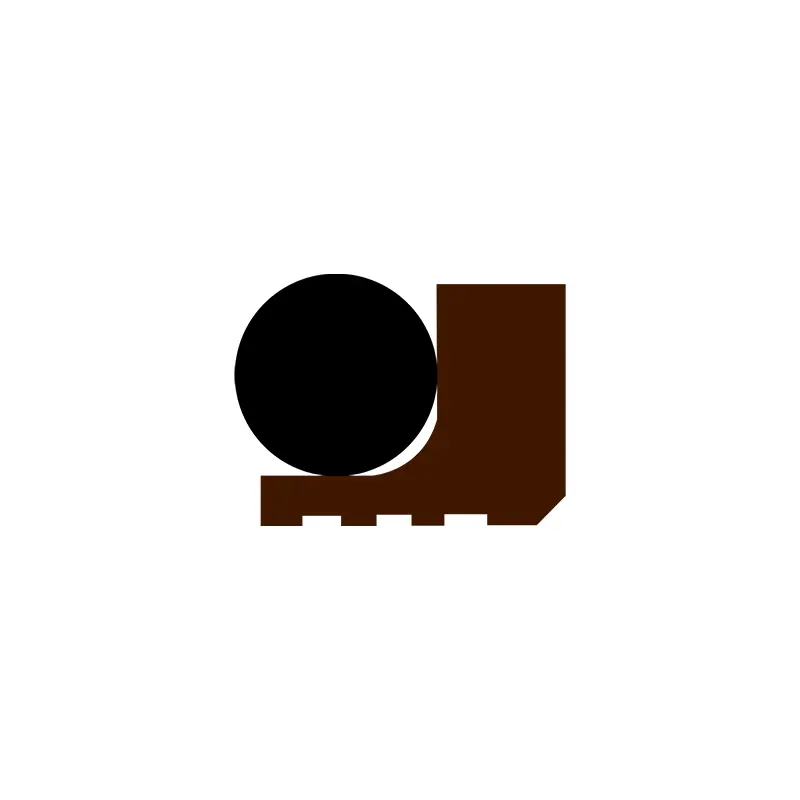

| Profil | Modèle | Pression MPA |
Température (℃) | Vitesse (MS) |
Médias | |
| Mouvement alternatif | Mouvement de rotation | |||||
 |
RC2061 | ≤100 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | ≤2 | Eau, boue, huile brute, huile hydraulique, émulsion, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | ||||||
 |
RC2062 | ≤100 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | ≤2 | Eau, boue, huile brute, huile hydraulique, émulsion, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | ||||||
