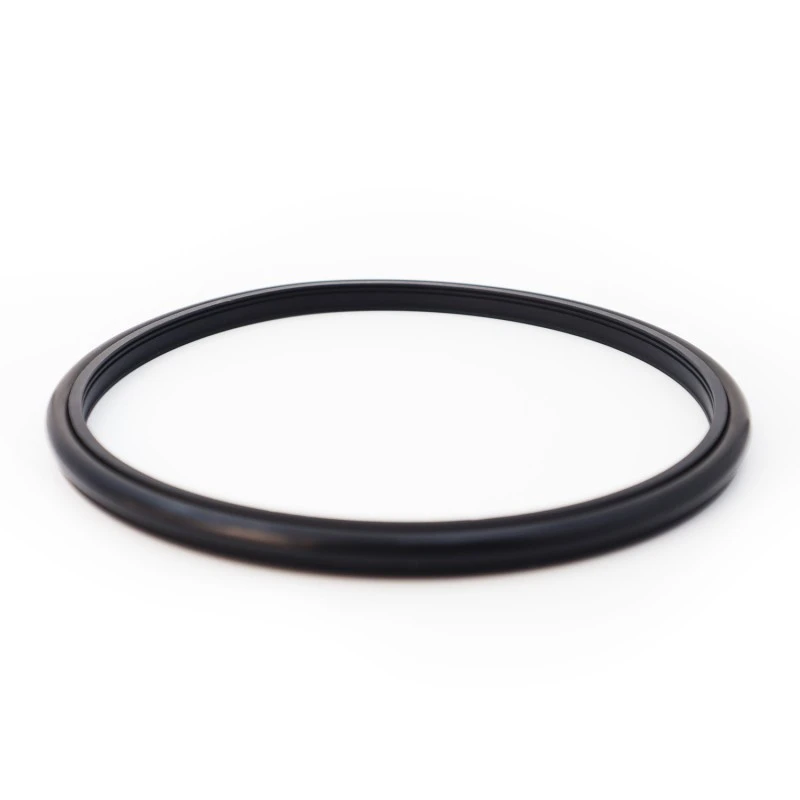

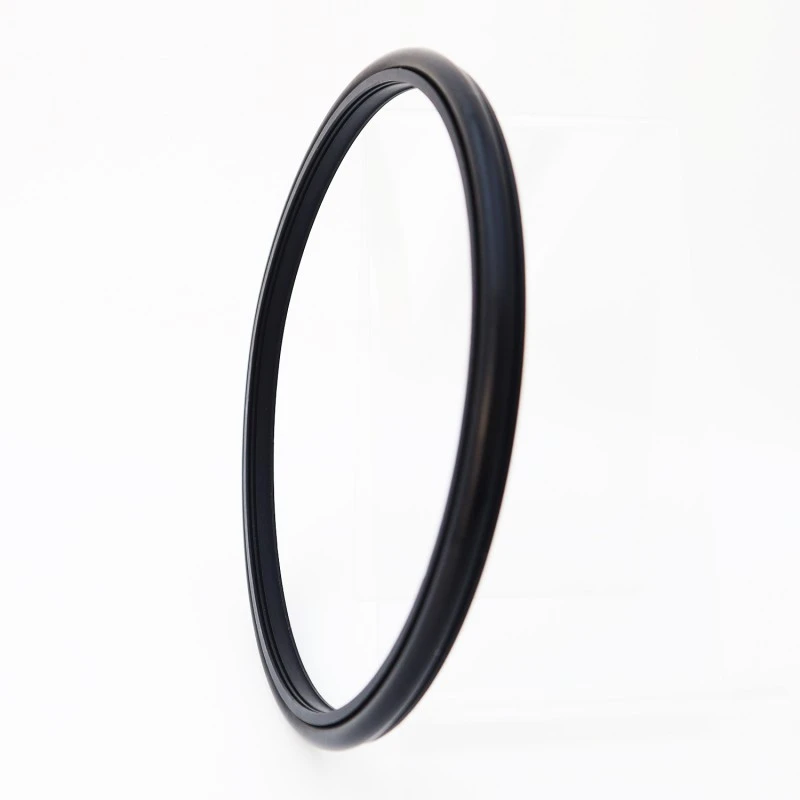

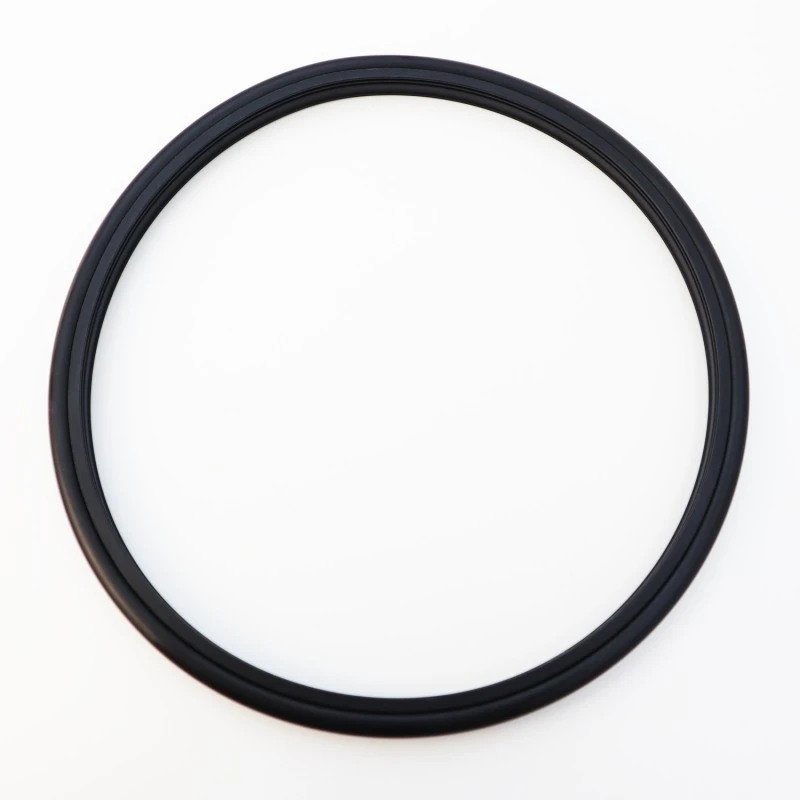

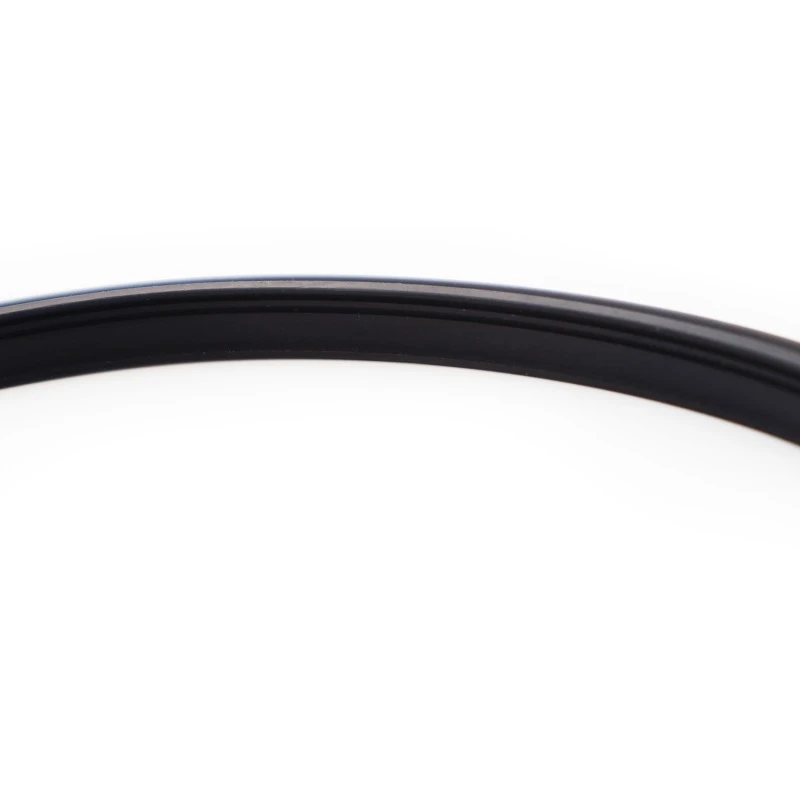

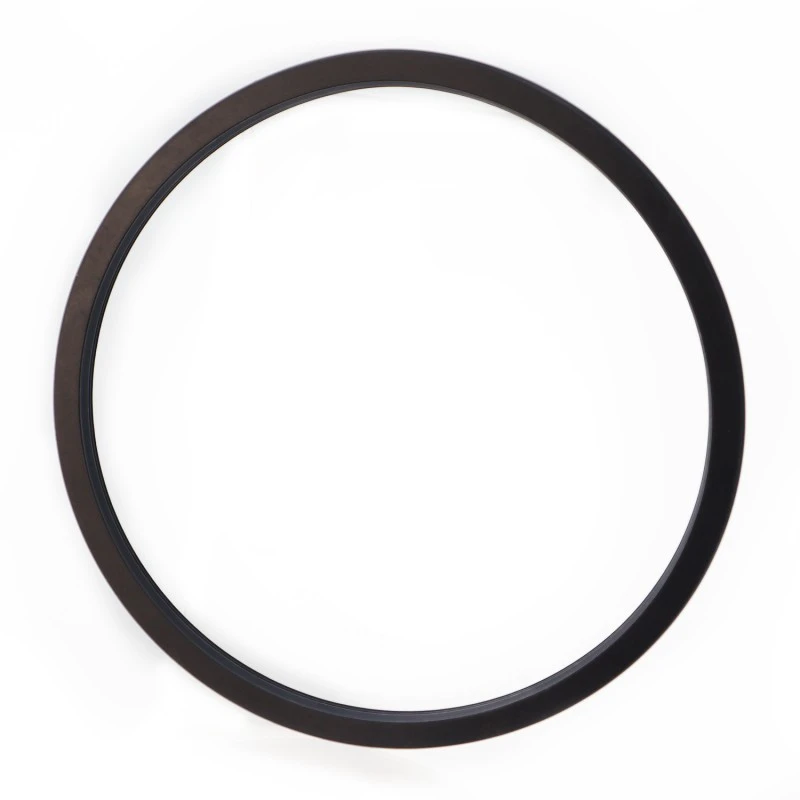

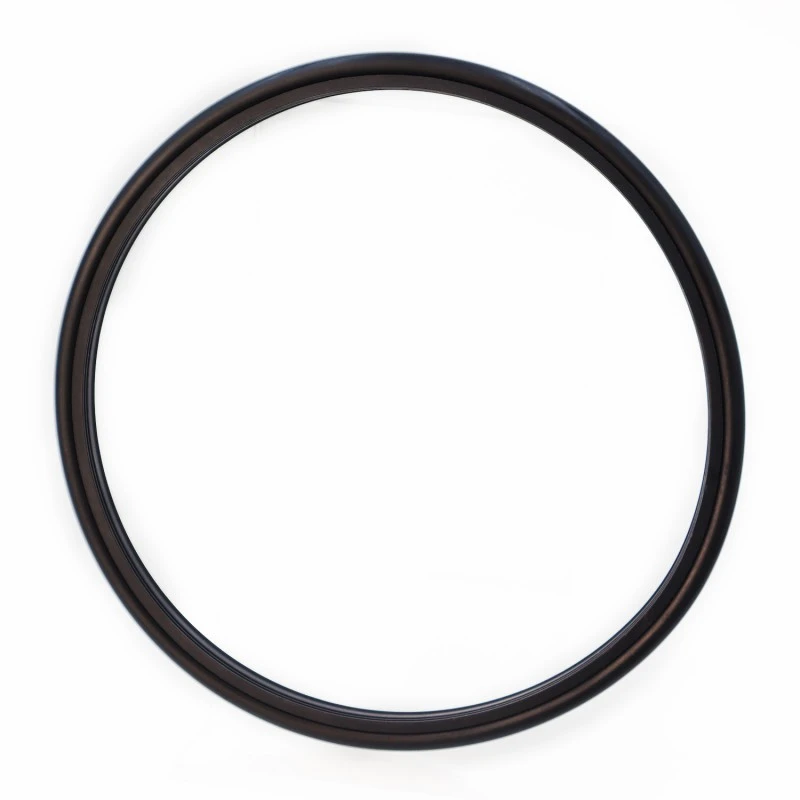

Joint d'arbre pour coulis de ciment haute pression : durée de vie élevée, faible friction, excellentes performances d'étanchéité, conception compacte et installation, utilisation et entretien faciles. Sa lèvre d'étanchéité spéciale et sa conception d'épaisseur optimisée assurent une bonne étanchéité même dans des milieux agressifs tels que le coulis de ciment. Lorsqu'il est utilisé pour sceller des fluides semblables à de la boue, nous recommandons une lubrification à la graisse entre deux (ou plusieurs) joints.
Conditions de fonctionnement applicables (les valeurs limites ne doivent pas apparaître simultanément)
|
Pression/MPa |
Température / °C |
Vitesse / m/s |
Moyen |
|
|
Mouvement alternatif |
Mouvement de rotation |
|||
|
≤100 |
-35~+100 (avec joints toriques NBR assortis) |
≤6 |
≤2 |
Eau, boue, pétrole brut, huile hydraulique, émulsion |
|
-20~+200 (avec joint torique FKM correspondant) |
||||
Lorsque vous rencontrez des questions ou des urgences lors de l'utilisation de vos produits, vous pouvez contacter Ruichen à tout moment. Nous fournissons une hotline de consultation technique 7 x 24 heures pour gérer les problèmes techniques urgents.
En cas de fuite de joint, d'usure anormale ou de tout défaut de performance, notre équipe d'assistance technique lancera immédiatement le processus de réponse par un appel téléphonique ou un e-mail. Nous pouvons vous fournir un jugement préliminaire et des solutions grâce au diagnostic vidéo à distance, à l’analyse d’images et à d’autres méthodes. Pour les problèmes complexes, nous nous engageons à fournir un rapport d'analyse préliminaire dans les 48 heures et, si nécessaire, à envoyer des ingénieurs sur site pour fournir une assistance technique et à étudier conjointement le problème avec vous jusqu'à ce que le problème soit complètement résolu.
Sélection des matériaux
1. Les matériaux de joint torique appropriés comprennent : le caoutchouc nitrile butadiène R01 (NBR), le caoutchouc fluoré R02 (FKM), etc.
2. Matériaux de la bague d'étanchéité : matériau standard PTFE4, d'autres matériaux facultatifs incluent PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemple de commande
Modèle de commande RC2061-80*91,7*7,6-PTFE4-R01 Modèle - Diamètre de l'arbre * Diamètre de la rainure * Largeur de la rainure - Code matériau

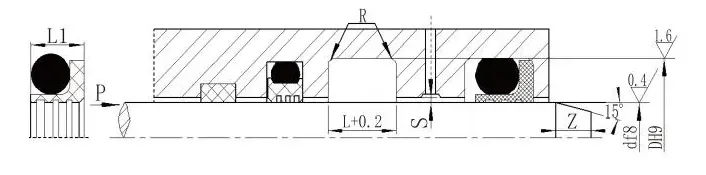

(a) Structure ouverte

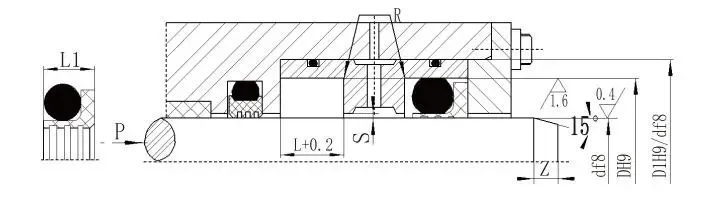

(b) Structure fermée
Spécifications (n'importe quelle taille dans la plage spécifiée est disponible)
|
Plage de diamètres d'arbre Type standard d f8 RC2061 |
Plage de diamètre d'arbre Type de charge lourde d f8 RC2061-Z |
Diamètre de rainure DH9 |
Largeur de rainure L+0,2 |
Largeur du joint L1 |
Coins arrondis Rmax |
Dégagement radial Smax |
Chanfreiner Zmin |
Diamètre du fil du joint torique |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15,9 |
- |
j+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38,9 |
5 ~ 15,9 |
j+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
j+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39 ~ 107,9 |
j+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
j+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Remarque : 1. Pour les diamètres d'arbre ≤ 30 mm, une conception à rainure ouverte est recommandée.
2. Lorsqu'il est utilisé pour les joints rotatifs, une dureté de surface HRC ≥ 58 pour l'arbre rotatif est recommandée.
3. Pour des pressions supérieures à 30 MPa, un ajustement H8/8 est recommandé pour l'espace d'extrusion.
