Joints de bride à haute pression

Les joints de bride à haute pression sont les solutions fiables que les phoques Ruichen peuvent vous fournir. En tant que fabricant spécialisé dans la production et le développement de joints, nos produits peuvent être utilisés pour les joints de pression de l'eau, avec une longue durée de vie, une bonne étanchéité, une haute pression et même une résistance à la pression ultra-élevée, une structure compacte et une occupation des petits espaces et d'autres avantages communs. Les modèles de subdivision du produit sont divers, bienvenus pour nous contacter pour obtenir la solution qui vous convient.

envoyer une demande

Description du produit

Nos scellés de bride à haute pression Ruichen Seals à haute pression adoptent une conception innovante pour offrir de meilleures performances de produit. Le noyau est une combinaison d'anneau d'étanchéité en forme spéciale rempli ou modifié en forme d'étanchéité spéciale (en caoutchouc), qui convient aux besoins axiaux (fin), à la bride statique (pression) et aux besoins d'étanchéité de la pression de l'eau.

Les joints de bride à haute pression ont des avantages importants, une longue durée de vie, des coûts d'entretien réduits, un excellent scellement pour prévenir les fuites des supports, une haute pression et une résistance à la pression ultra-élevée pour répondre à des conditions de travail extrêmes et une structure exquise pour une installation facile.

Selon différentes conditions de travail, nous avons fait des modèles subdivisés pour vous de choisir: la série RC2871 (anneau d'étanchéité à l'angle droit et anneau en caoutchouc en forme de O) est divisée en types A et B pour faire face à différents scénarios de pression; La série RC2872 (anneau d'étanchéité en forme de C et anneau en caoutchouc en forme de O) convient à la scellage statique de la pression; RC2873 (anneau d'étanchéité à angle droit renforcé et anneau en caoutchouc en forme de O) se spécialise dans le scellage statique à ultra-haute pression; RC2874 (anneau d'étanchéité en Y et anneau en caoutchouc en forme de O) assure la stabilité de la scellage à ultra-haute pression; La série RC2875 (anneau d'étanchéité en forme de pied et anneau en caoutchouc en forme de O) est divisée en types A et B pour répondre à divers besoins d'étanchéité statiques.

Certaines combinaisons spéciales sont pleines de points forts, tels que l'anneau d'étanchéité en forme de pied modifié avec un joint torique, qui utilise la pré-compression et la structure des brides pour obtenir une meilleure étanchéité à des pressions plus élevées et résister aux pressions élevées et ultra-hautes; Il en va de même pour la combinaison des anneaux d'étanchéité en forme de C et renforcés à l'angle droit et des joints toriques, fournissant une solution fiable au problème d'étanchéité à haute pression (bride) dans toutes les directions.

Caractéristiques et applications du produit:

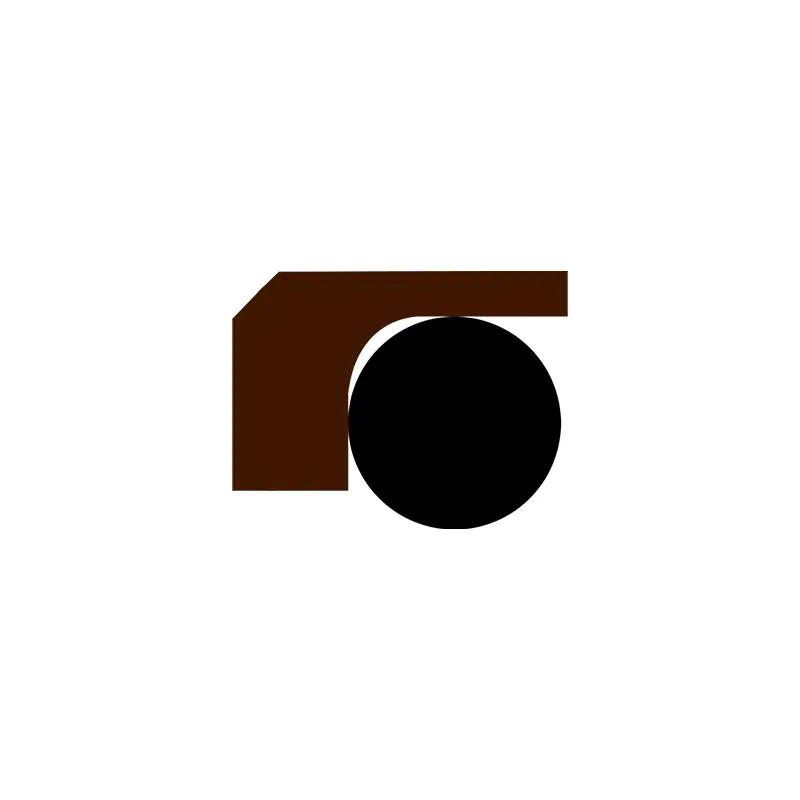

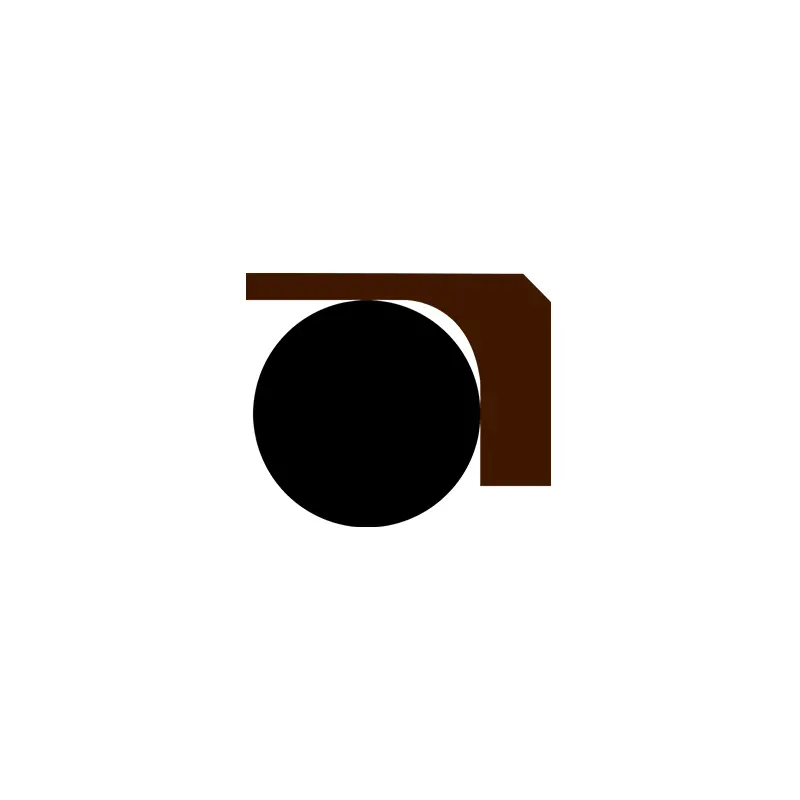

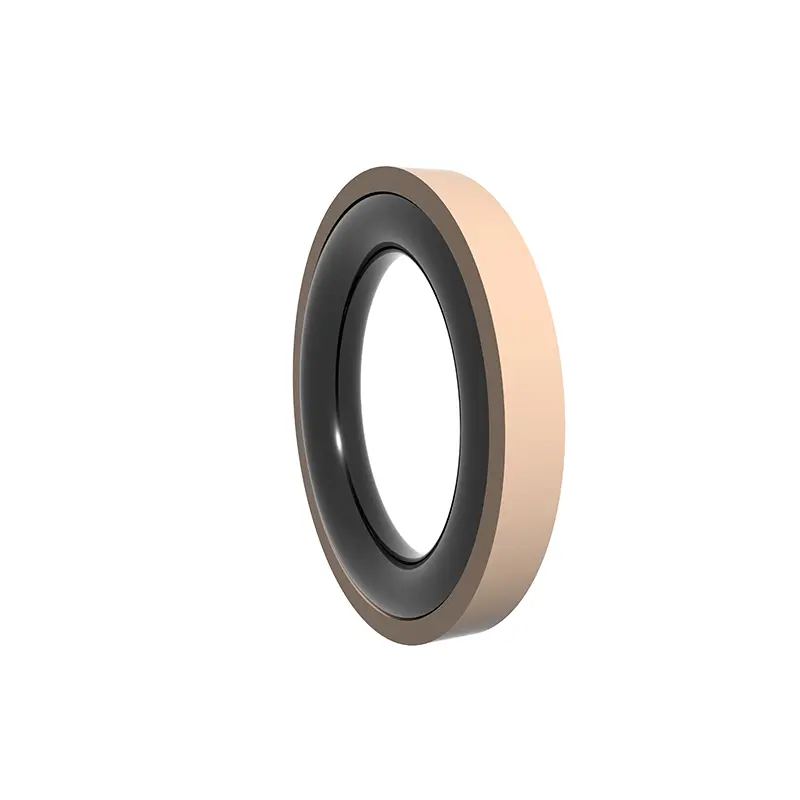

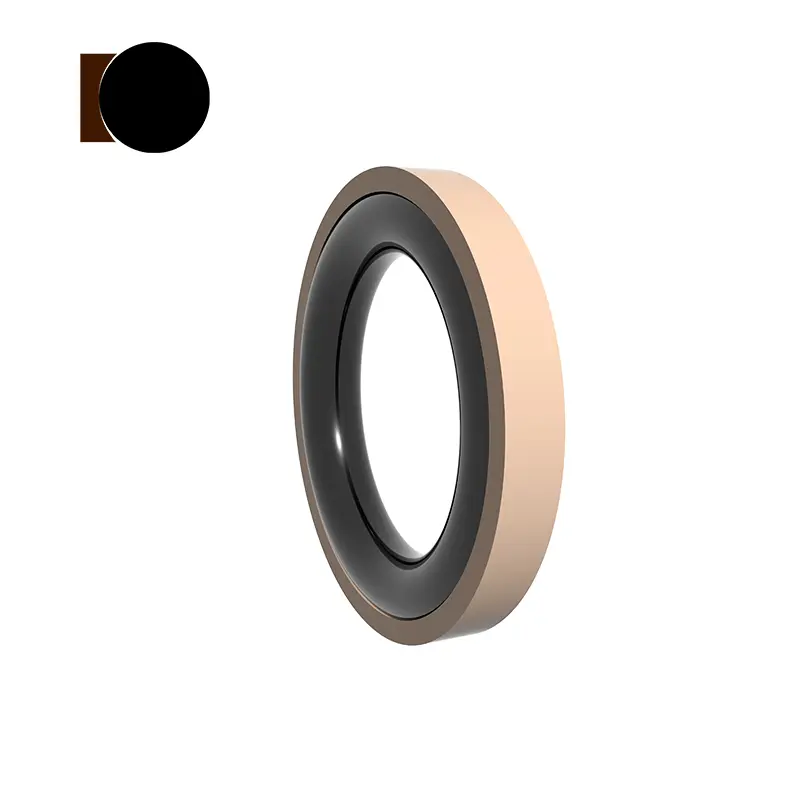

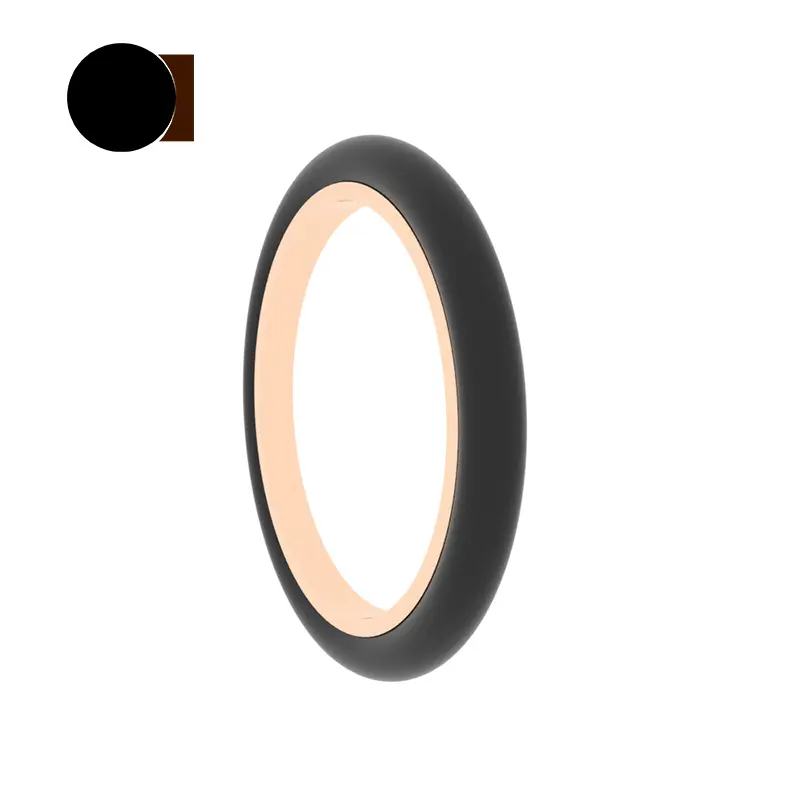

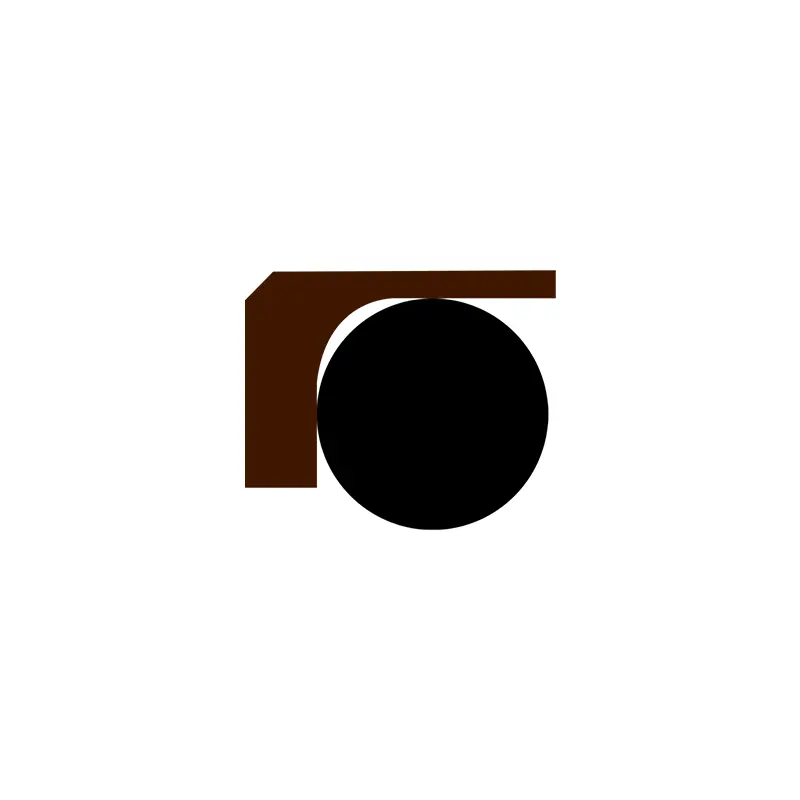

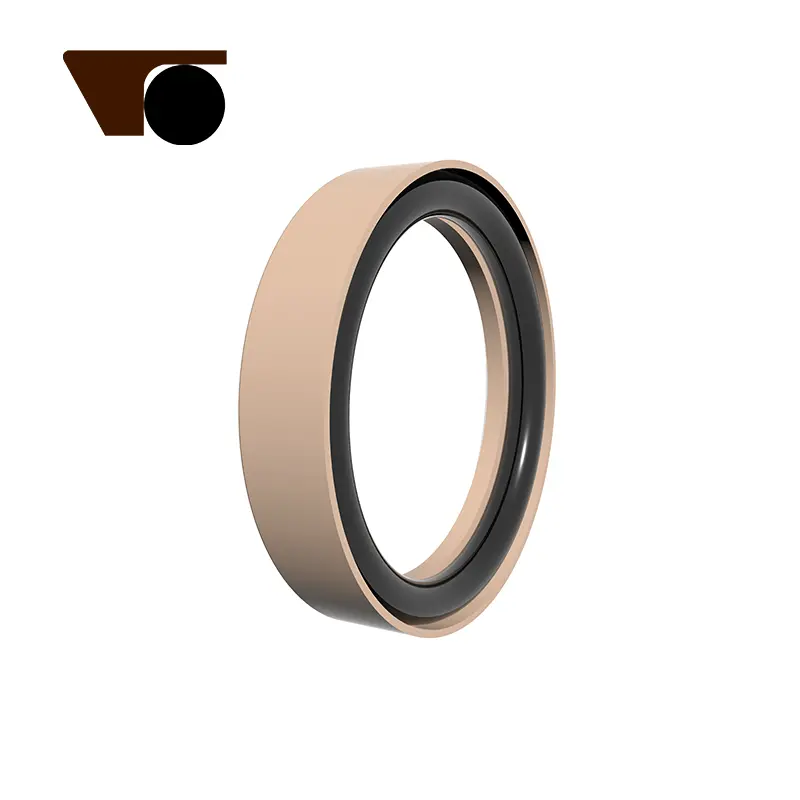

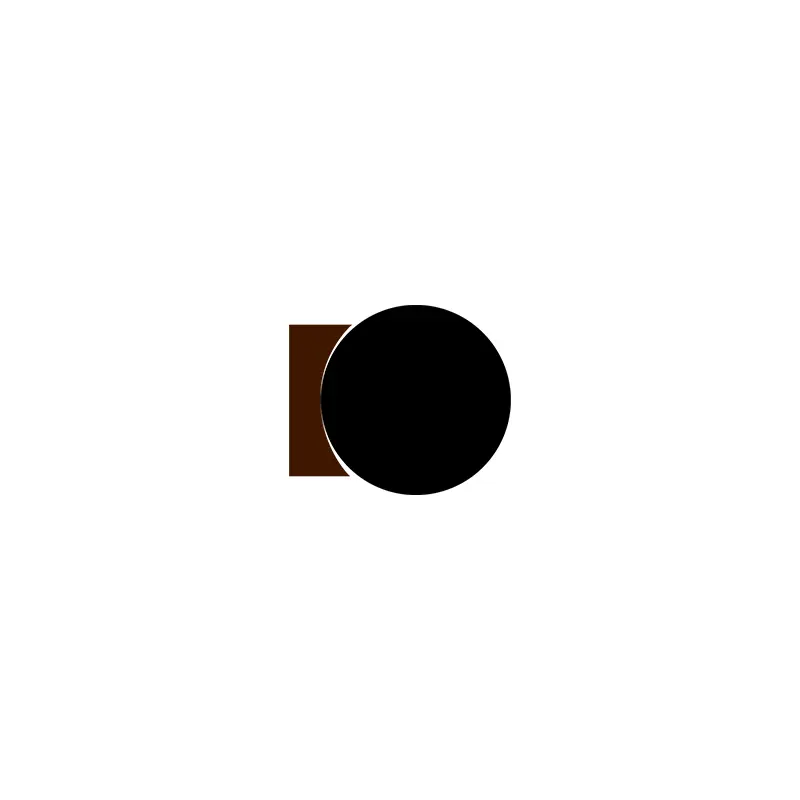

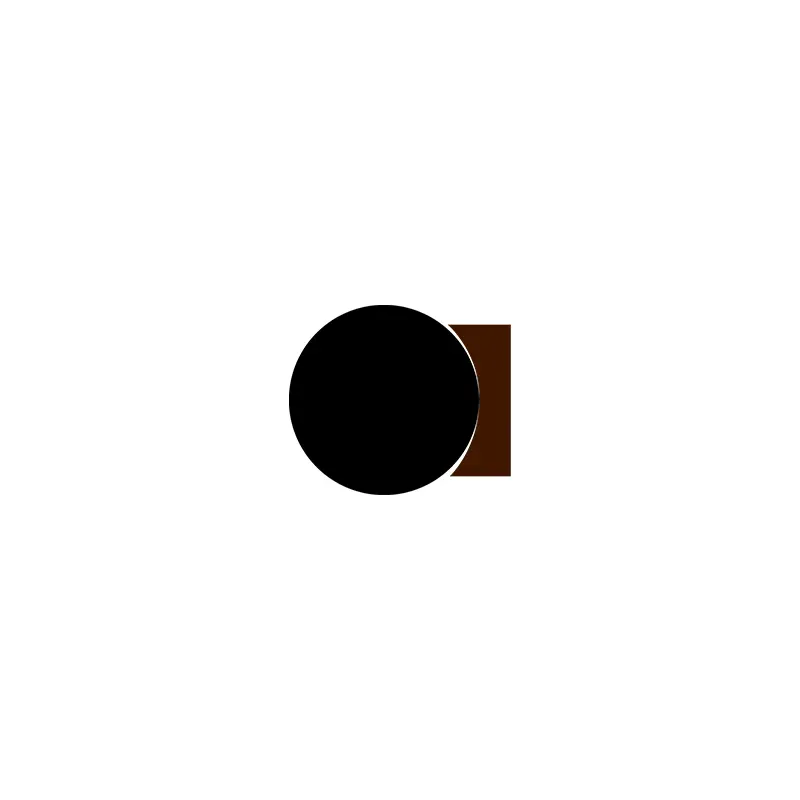

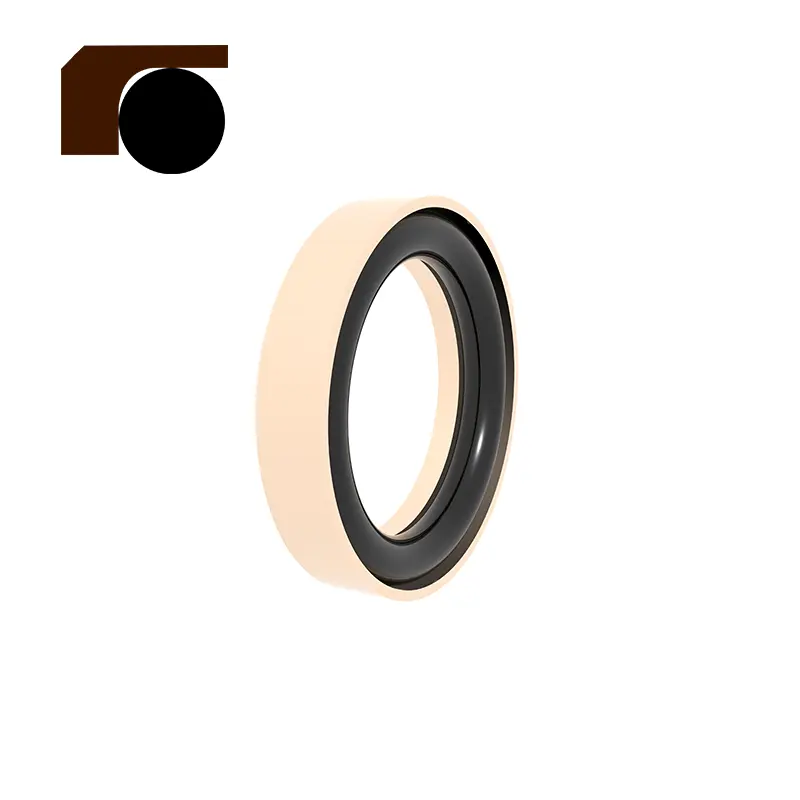

Ce sceau est composé d'une bague d'étanchéité à angle droit en PTFE et d'un joint torique. Le joint torique est pré-compressé pour générer une force de serrage pour atteindre le scellement. La force de serrage du sceau augmente sous pression, c'est-à-dire, plus la pression est élevée, plus le scellage est élevé. Étant donné que l'anneau de glissement adopte une structure de côtes latérales, le joint torique ne sera pas pressé et peut résister à la haute pression.

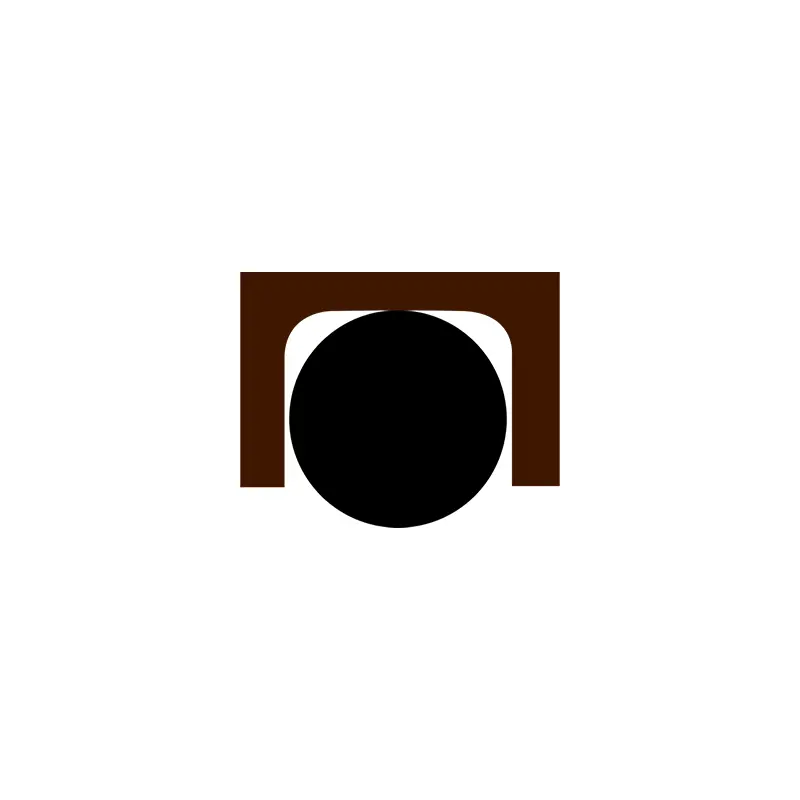

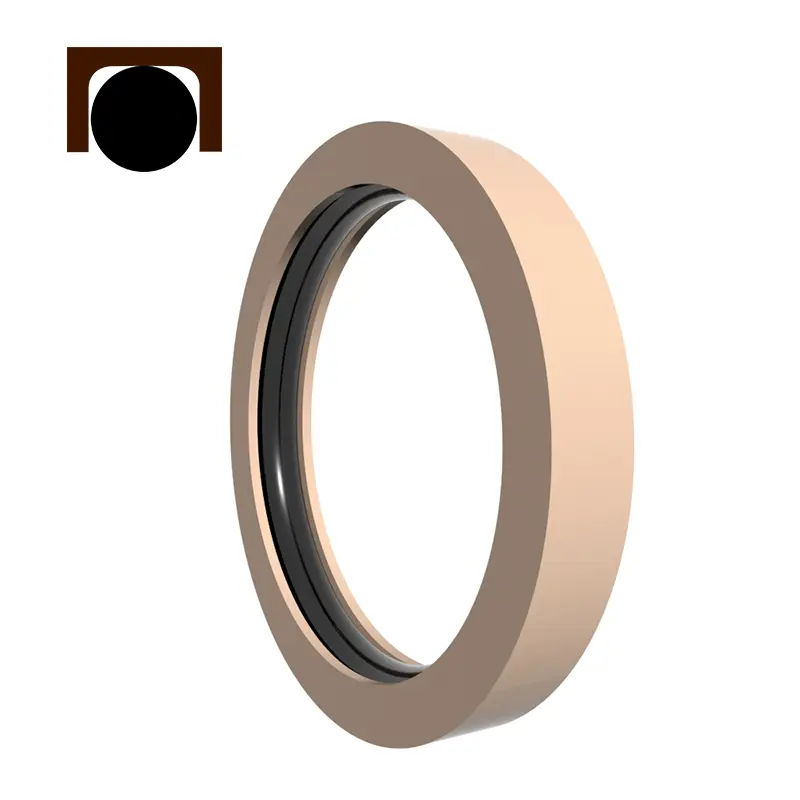

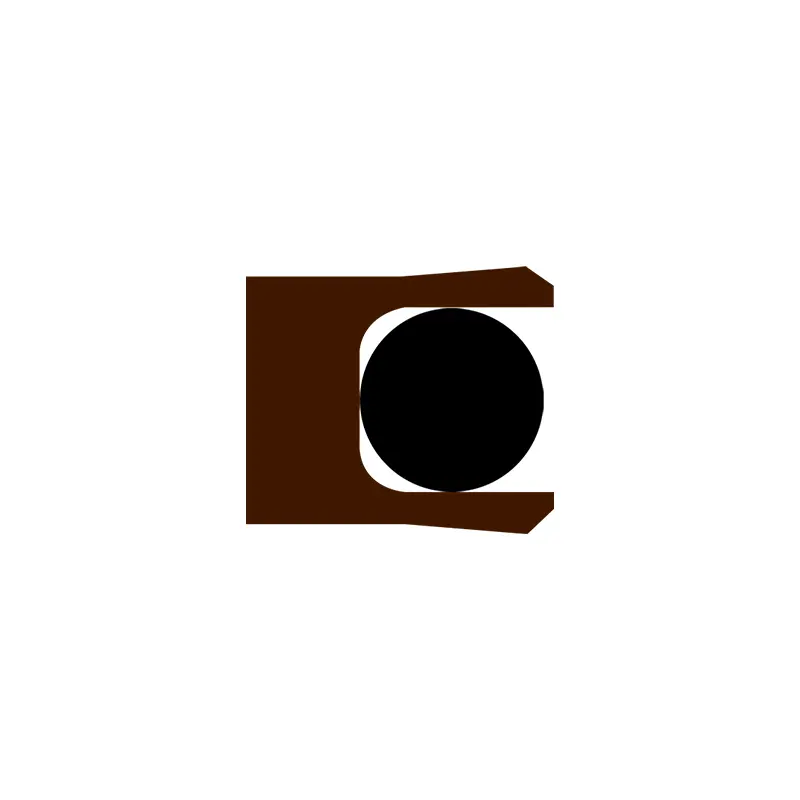

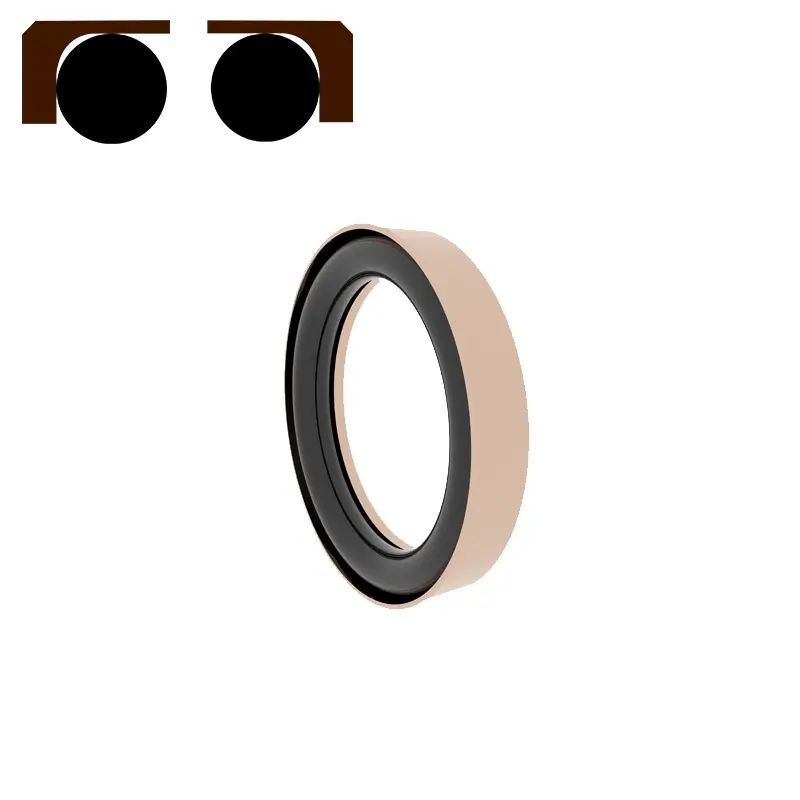

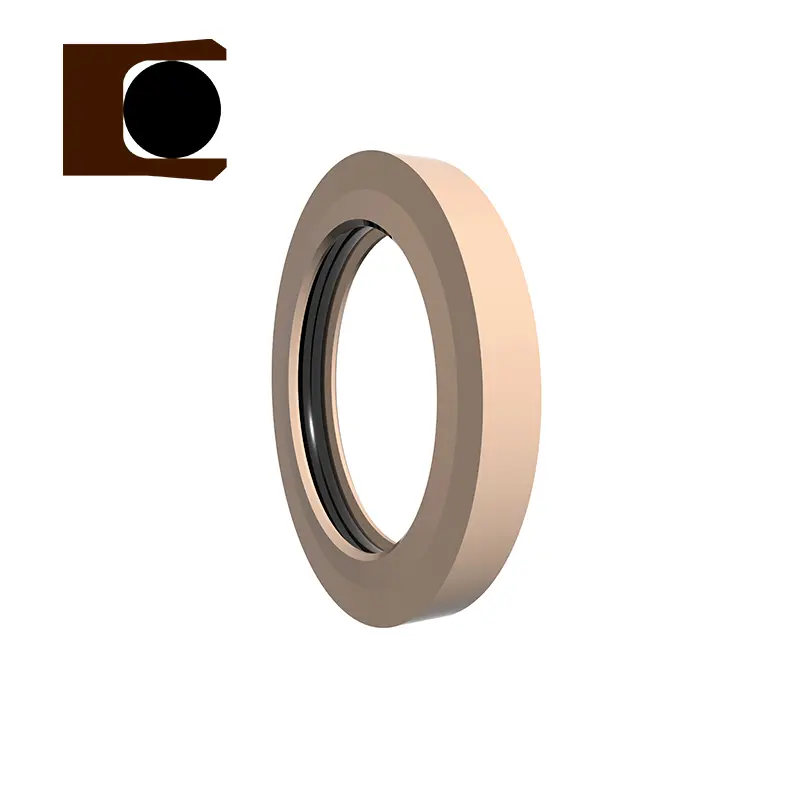

Ce sceau est composé d'un anneau d'étanchéité en forme de C PTFE et d'un joint torique. Le joint torique est pré-compressé pour générer une force de serrage pour atteindre le scellement. La force de serrage du sceau augmente sous pression, c'est-à-dire, plus la pression est élevée, plus le scellage est élevé. Étant donné que l'anneau de glissement adopte une structure de côtes double face, le joint torique ne sera pas pressé et peut résister à la haute pression.

RC2873

RC2874

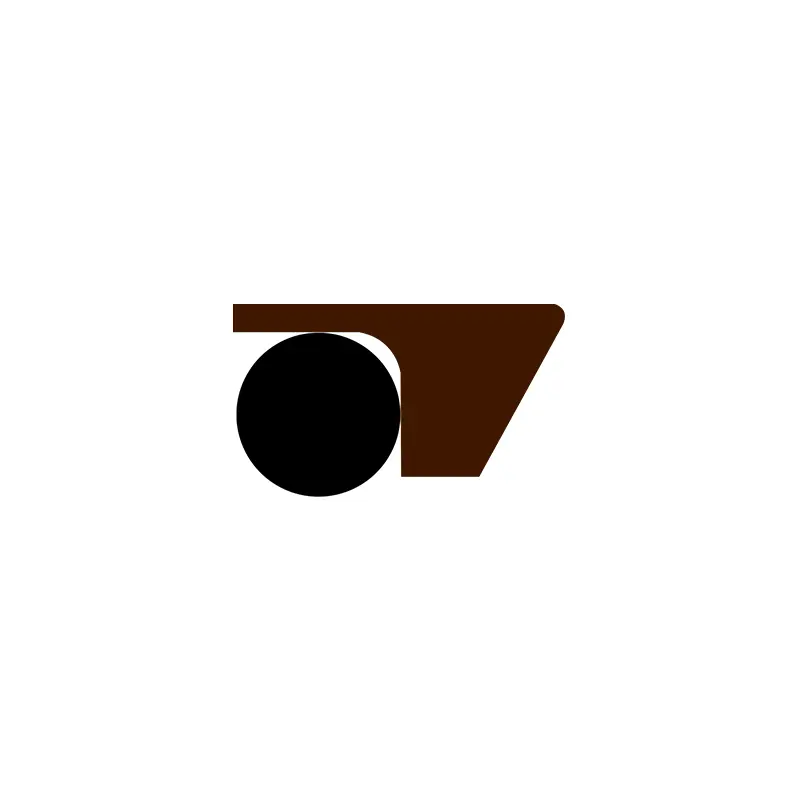

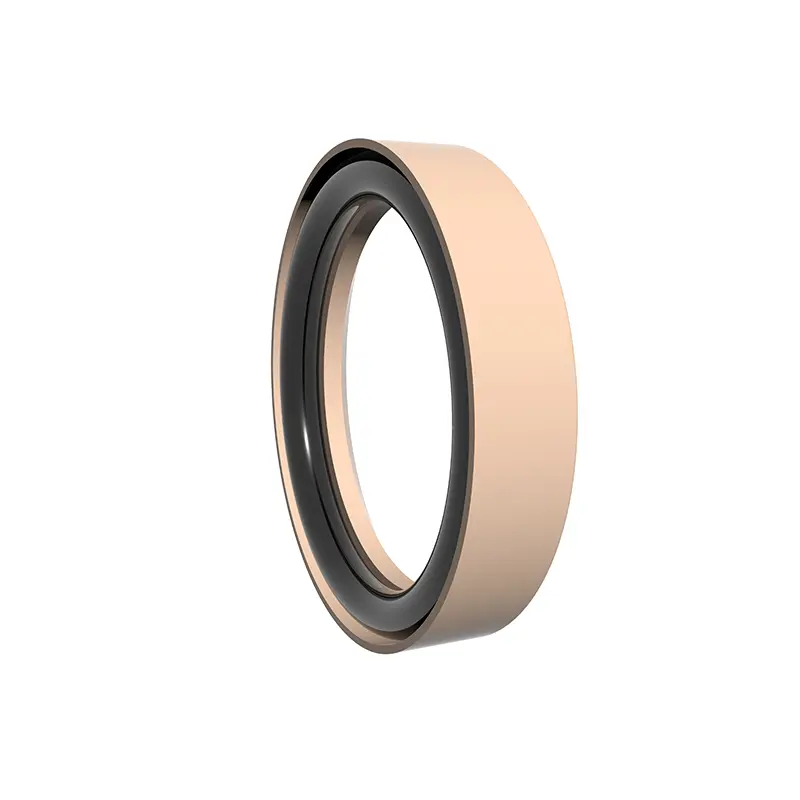

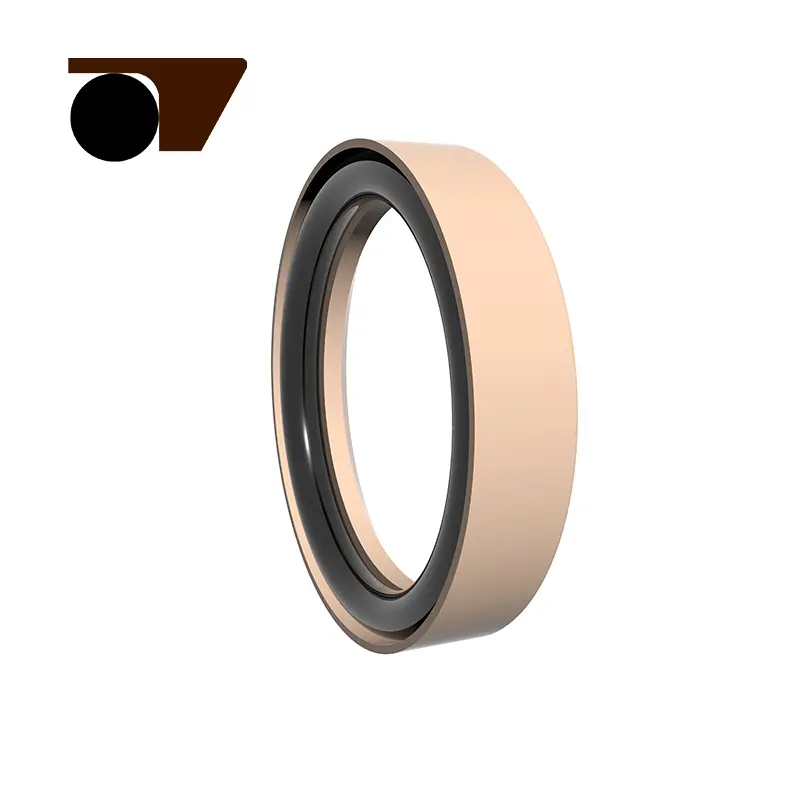

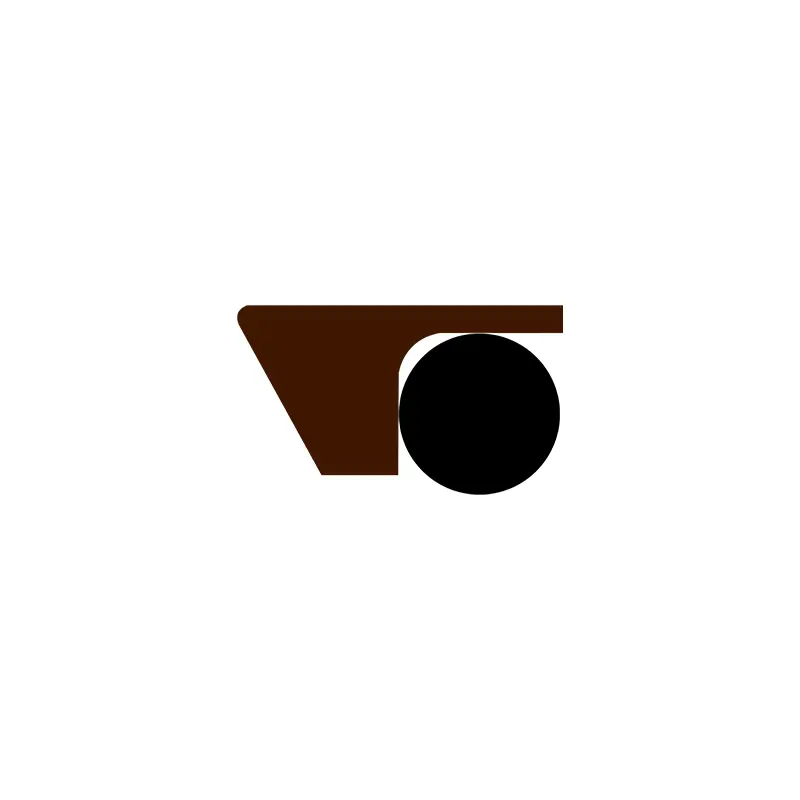

Ce joint est composé d'un anneau d'étanchéité en forme de pied en matériau PTFE modifié et d'un joint torique. Le joint torique est pré-compressé pour générer une force de serrage pour atteindre le scellement. La force de serrage du sceau augmente sous pression, c'est-à-dire, plus la pression est élevée, plus le scellage est élevé. Étant donné que l'anneau de glissement adopte une structure de côtes latérale en forme de pied, le joint torique ne sera pas pressé et peut résister à une pression élevée et ultra-élevée.

Caractéristiques:

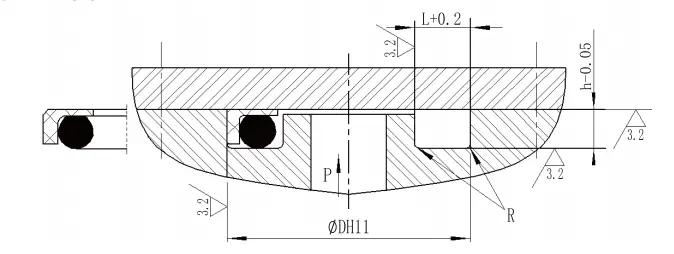

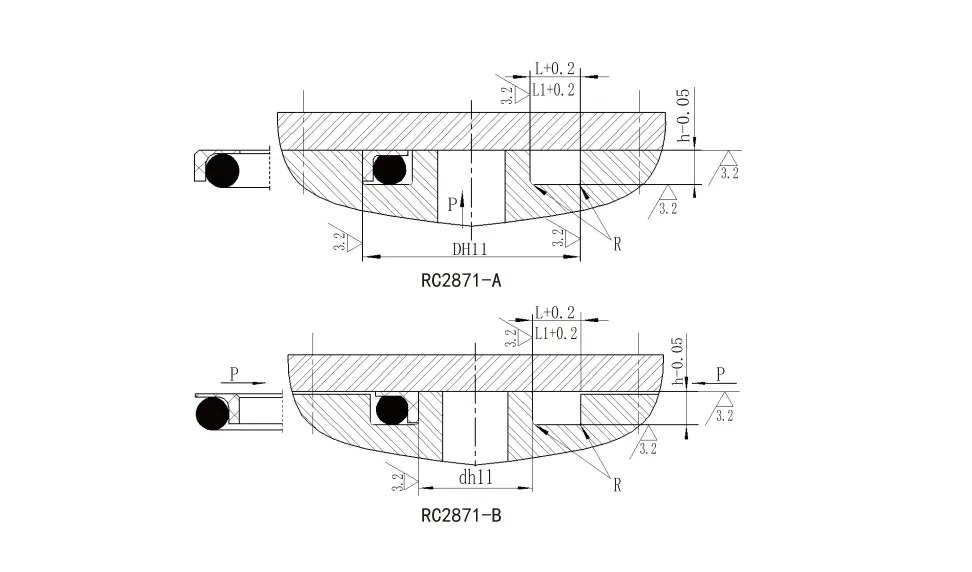

RC2871-A Spécifications de type de pression interne (toutes les spécifications dans la plage de paramètres sont disponibles)
Plage de diamètre extérieur D H11	Profondeur de rainure h^-0.05	Largeur de rainure L^+0.2	Largeur de rainure L1 + 0,2 pression> 80MPA	Coins arrondis Rmax	Diamètre de fil toxique d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B Spécifications de type de pression externe (toutes les spécifications dans la plage de paramètres sont disponibles)
Plage de diamètre extérieur Dh11	Profondeur de rainure h^-0.05	Largeur de rainure L^+0.2	Largeur de rainure l1 + 0,2 pression> 80MPA	Coins arrondis Rmax	Diamètre de fil toxique d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

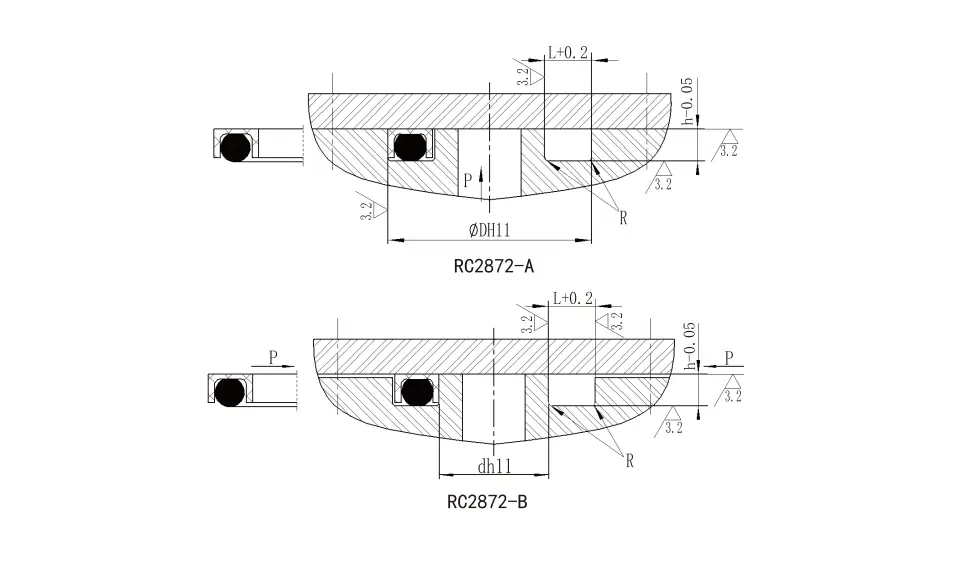

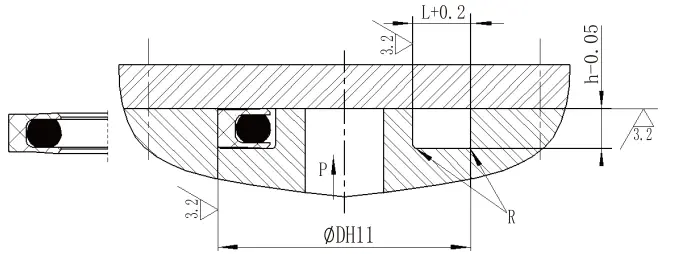

RC2872-A Spécifications de type de pression interne (toutes les spécifications dans la plage de paramètres sont disponibles)
Plage de diamètre extérieur D H11	Profondeur de rainure h^-0.05	Largeur de rainure L^+0.2	Coins arrondis Rmax	Diamètre de fil toxique d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B Spécifications de type de pression externe (toutes les spécifications dans la plage de paramètres sont disponibles)
Plage de diamètre extérieur d h11	Profondeur de rainure h^-0.05	Largeur de rainure L^+0.2	Coins arrondis R	Diamètre de fil toxique d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Plage de diamètre extérieur IE11	Profondeur de rainure h^-0.05	Largeur de rainure L^+0.2	Coins arrondis Rmax	Diamètre de fil toxique d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Plage de diamètre extérieur IE11	Profondeur de rainure h^-⁰^.05	Largeur de rainure L^+0.2	Coins arrondis Rmax	Diamètre de fil toxique d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

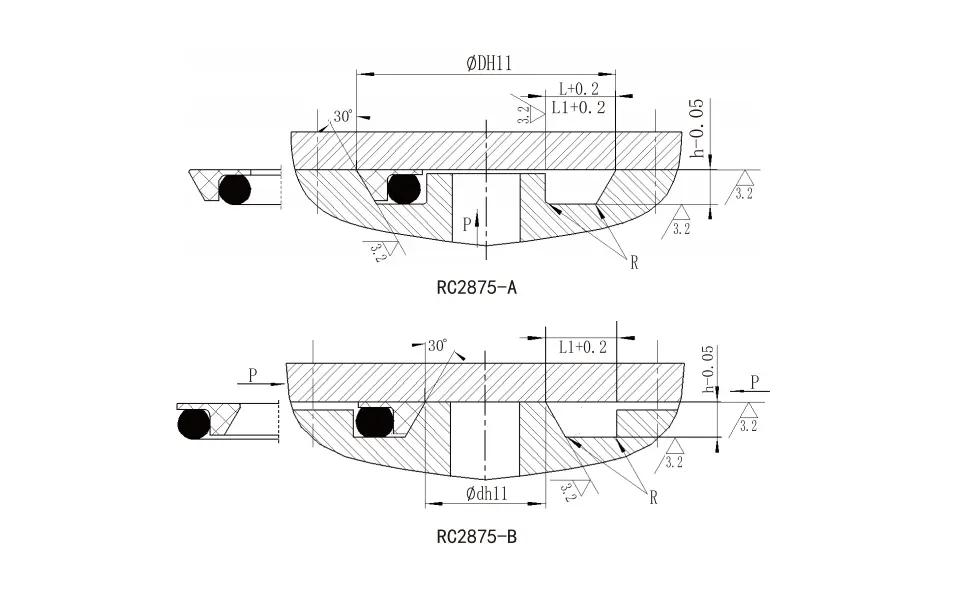

RC2875-A Spécifications de type de pression interne (toutes les spécifications dans la plage de paramètres sont disponibles)
Plage de diamètre extérieur D H11	Profondeur de rainure h^-0.05	Largeur de rainure L^+0.2	Largeur de rainure l1 + 0,2 pression> 100MPA	Coins arrondis Rmax	Diamètre de fil toxique d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B Spécifications de type de pression externe (toutes les spécifications dans la plage de paramètres sont disponibles)
Plage de diamètre extérieur D H11	Profondeur de rainure h^-0.05	Largeur de rainure L^+0.2	Largeur de rainure l1 + 0,2 pression> 100MPA	Coins arrondis Rmax	Diamètre de fil toxique d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Joints de bride à haute pression
Profil	Modèle	Pression (MPA)	Température (℃)	Médias
	RC2871-A	≤300	-35 ~ + 100 (NBR du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2871-B	≤300	-35 ~ + 100 (NBR du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2872-A	≤100	-35 ~ + 100 (NBR du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2872-B	≤100	-35 ~ + 100 (NBR du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2873	≤200	-35 ~ + 100 (NBR du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2874	≤300	-35 ~ + 100 (NBR du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2875-A	≤300	-35 ~ + 100 (NBR du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2875-B	≤300	-35 ~ + 100 (bague rectangulaire correspondante nbr)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (correspondant à la bague rectangulaire FKM)
	RC2879-A	105	-35 ~ + 100 (bague rectangulaire correspondante nbr)	Huile hydraulique, émulsion, eau, gaz, etc.
			-20 ~ + 200 (FKM du joint torique correspondant)
	RC2875-B	105	-35 ~ + 100 (NBR du joint torique correspondant) -20 ~ + 200 (FKM du joint torique correspondant)	Huile hydraulique, émulsion, eau, gaz, etc.

High Pressure End Flange Seals
