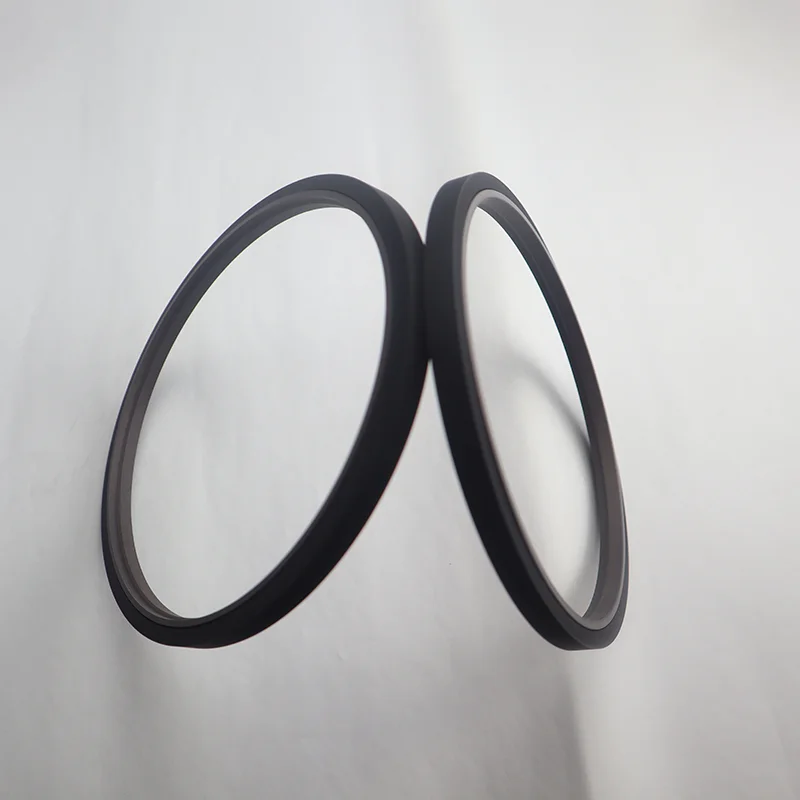

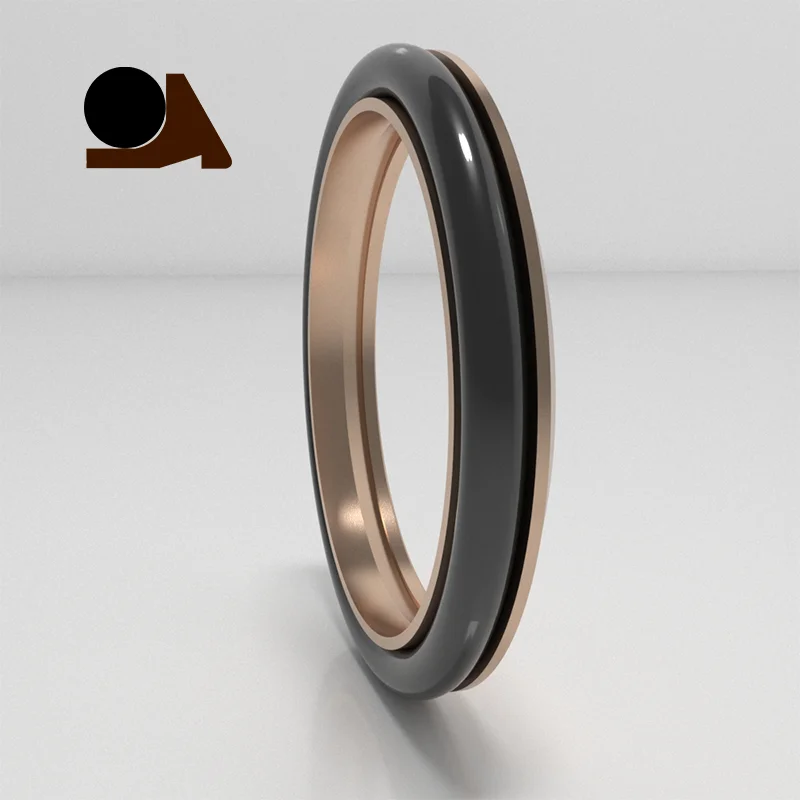

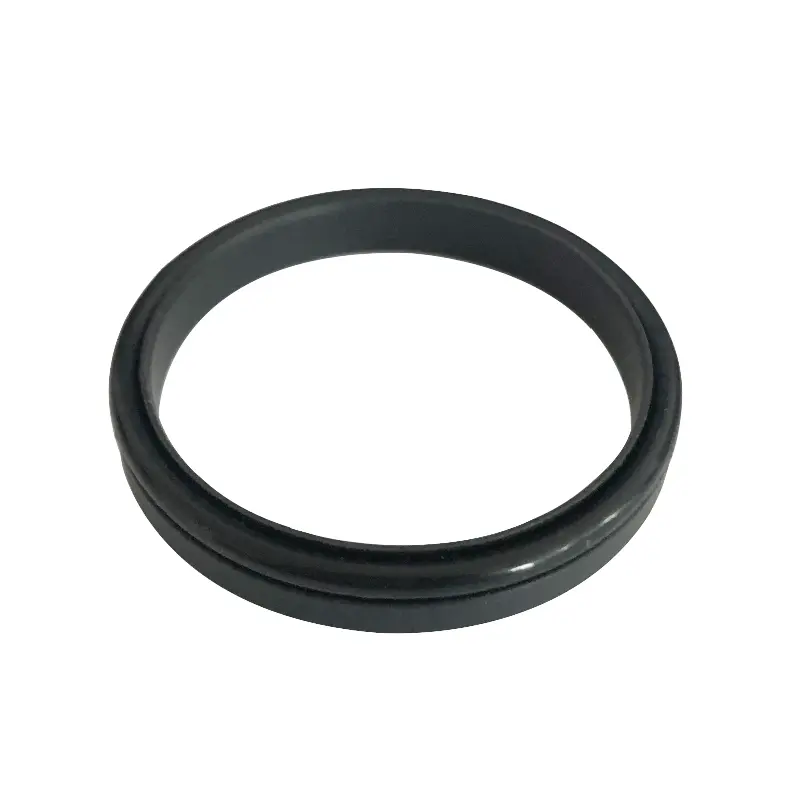

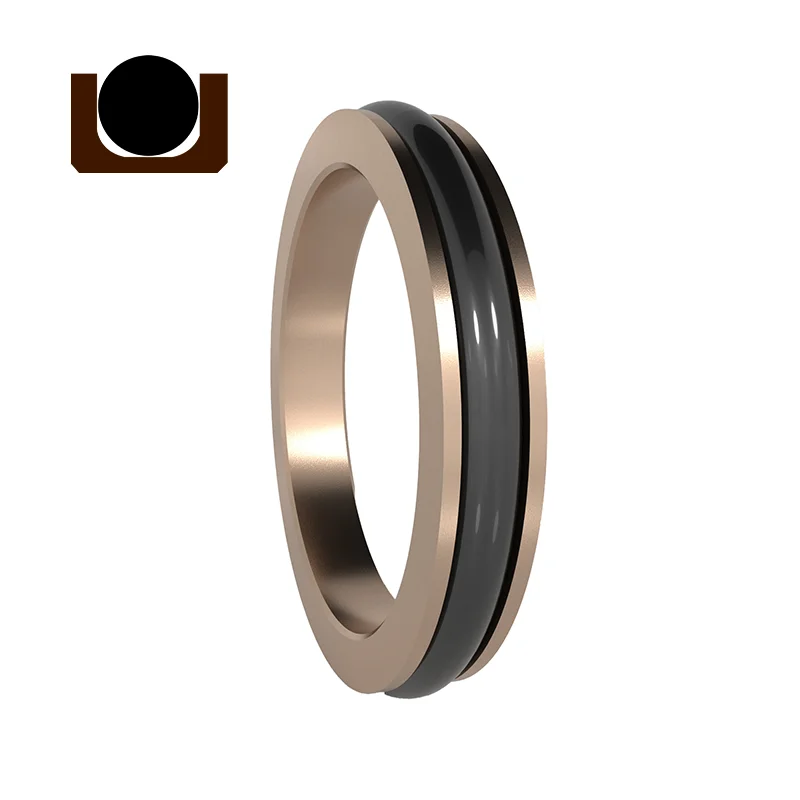

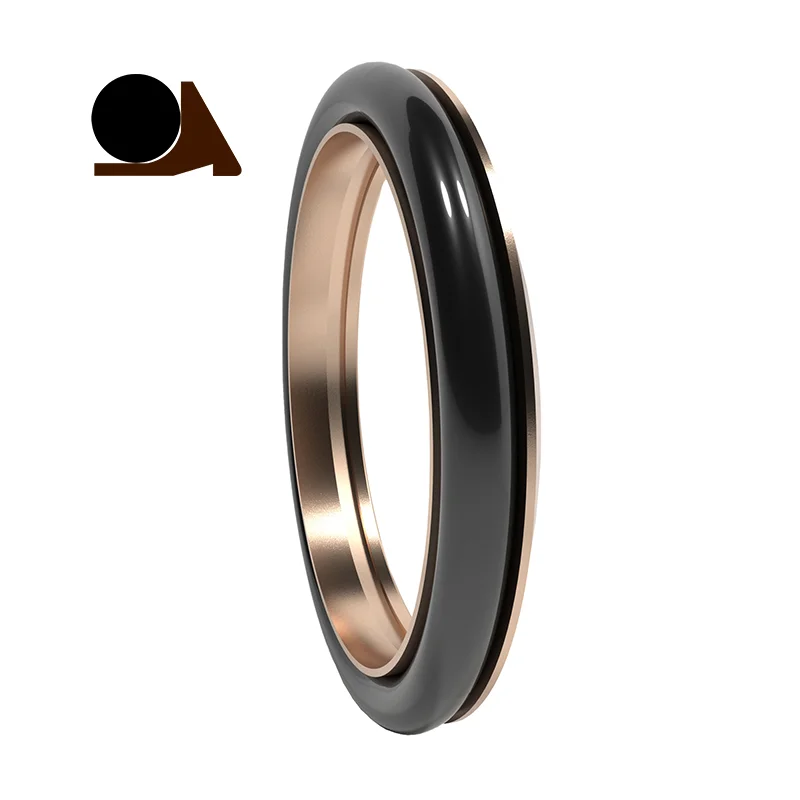

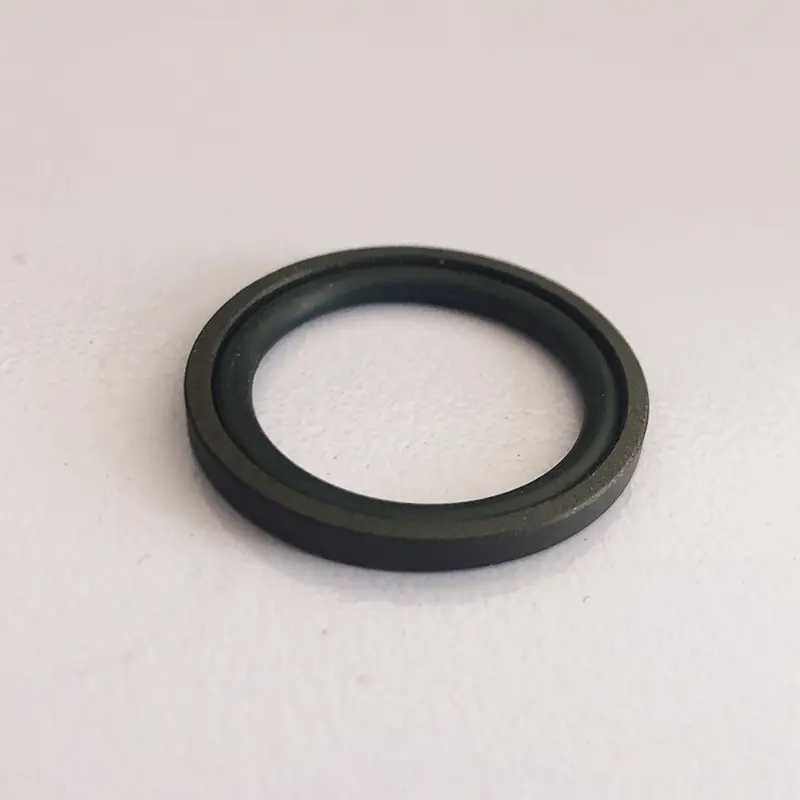

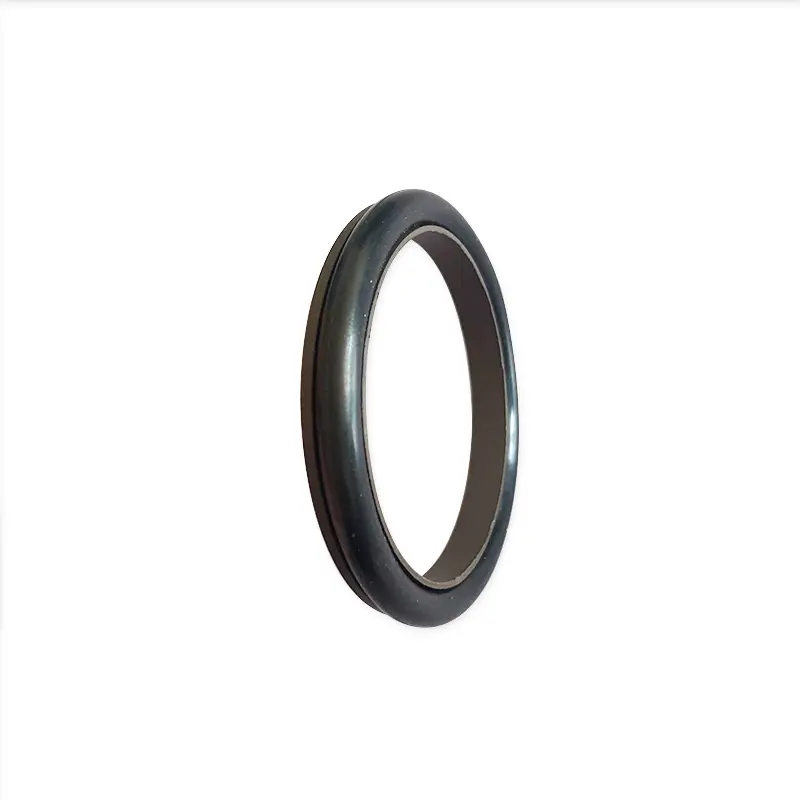

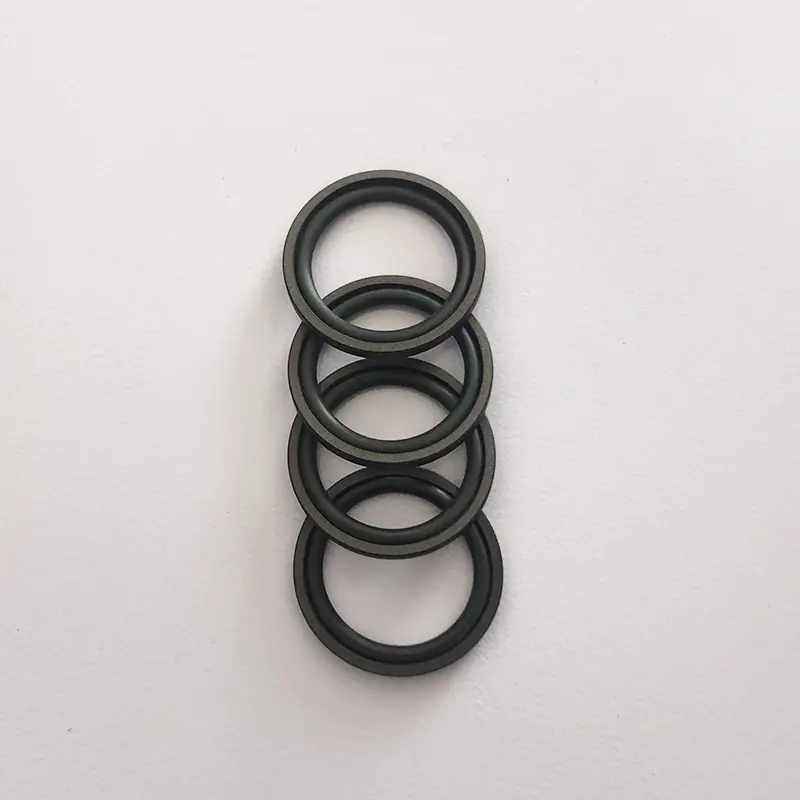

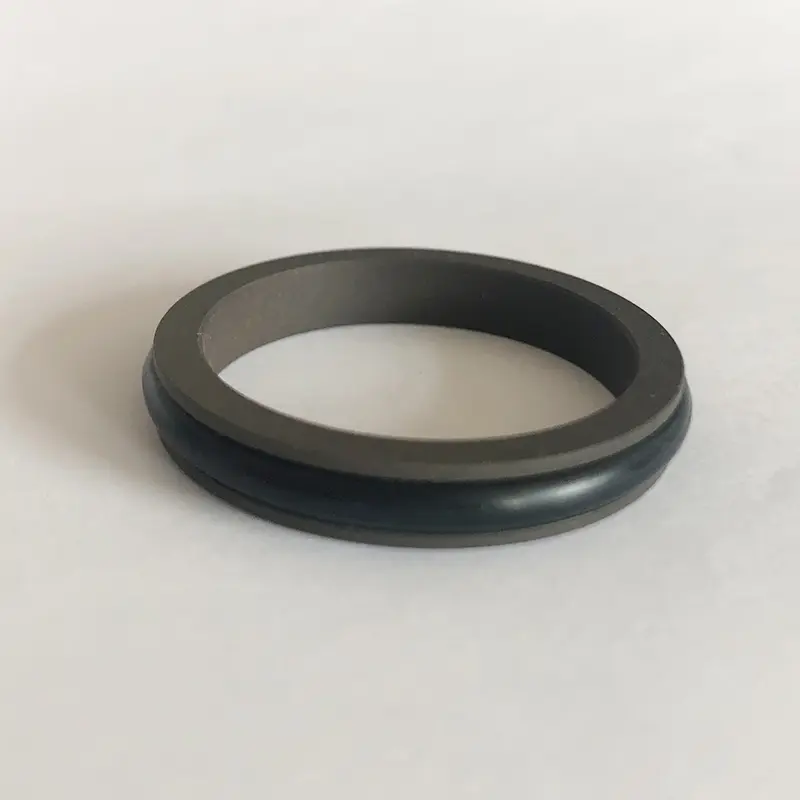

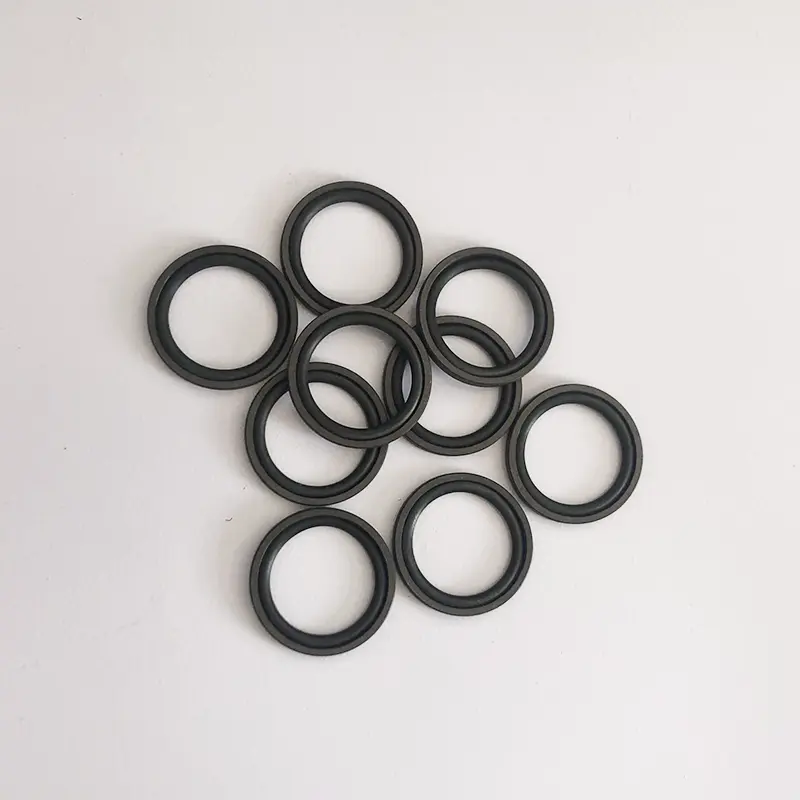

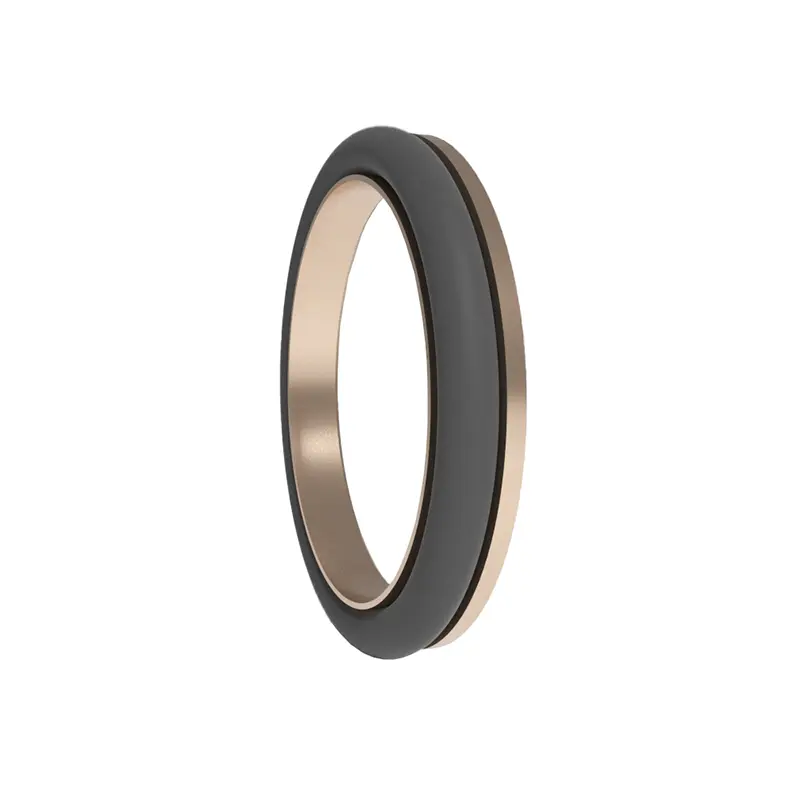

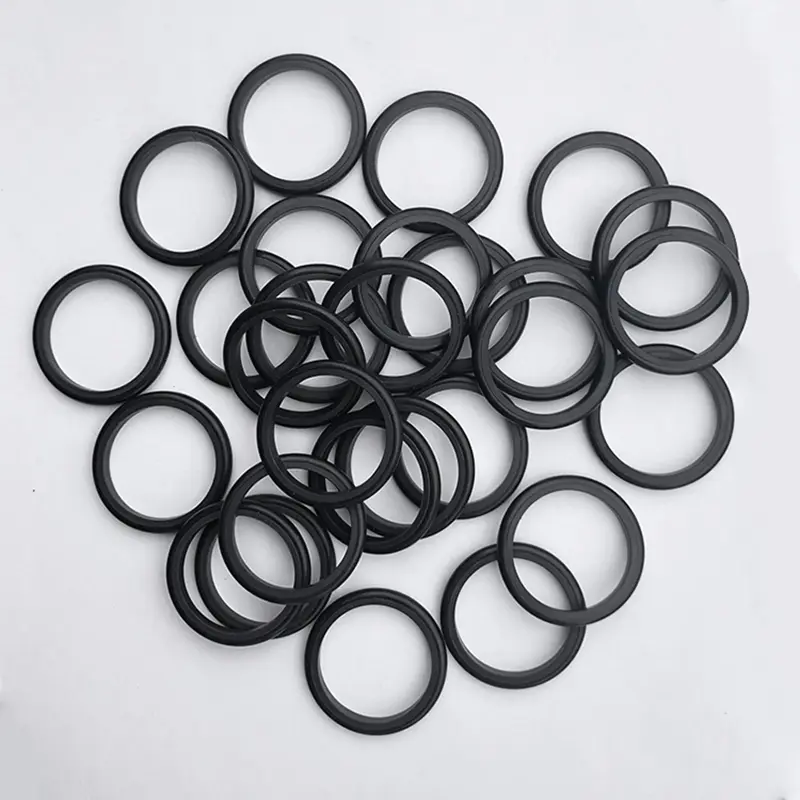

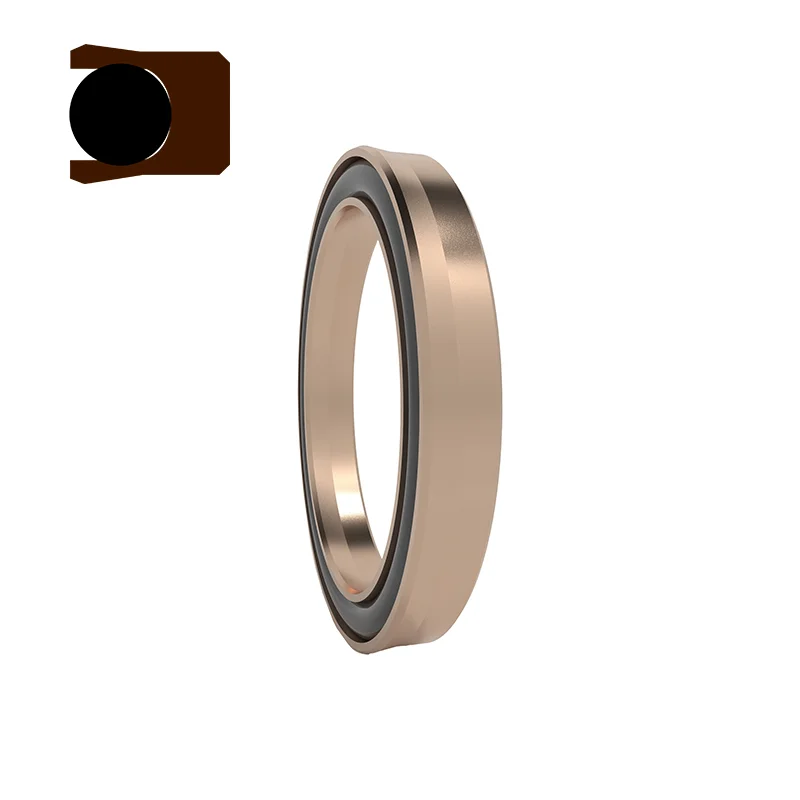

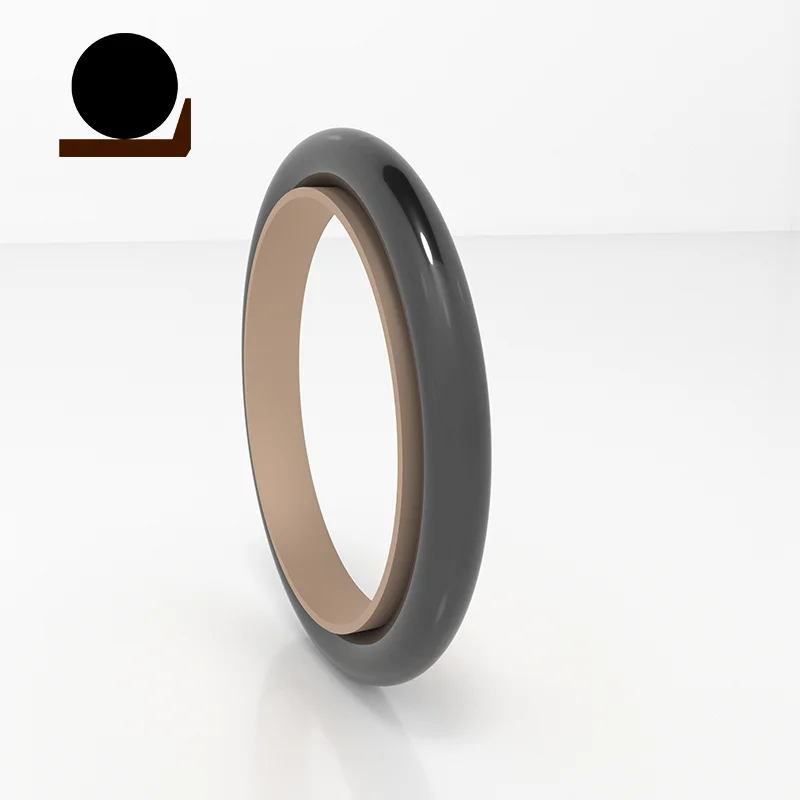

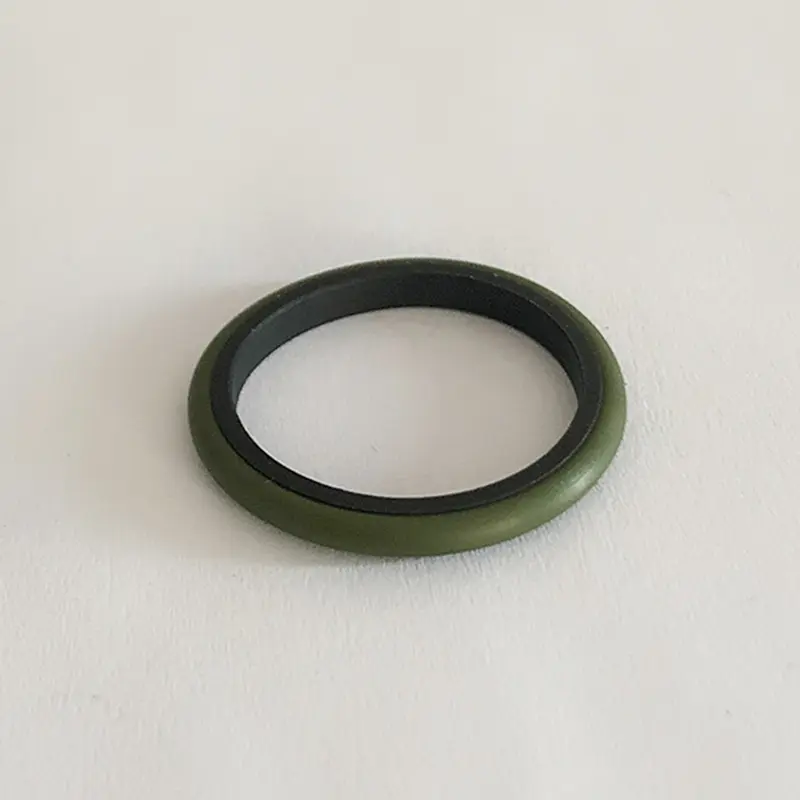

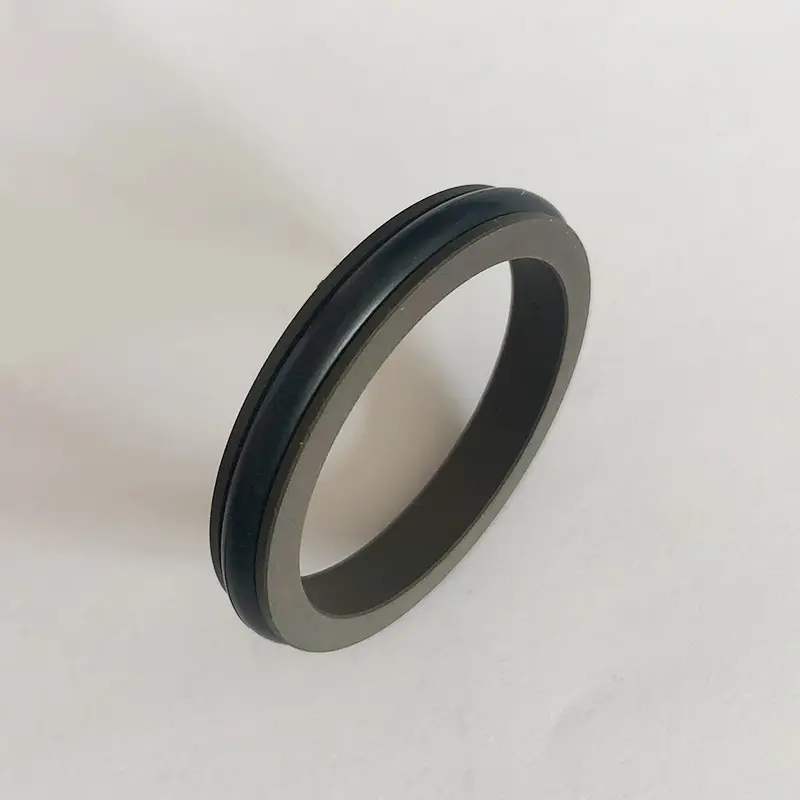

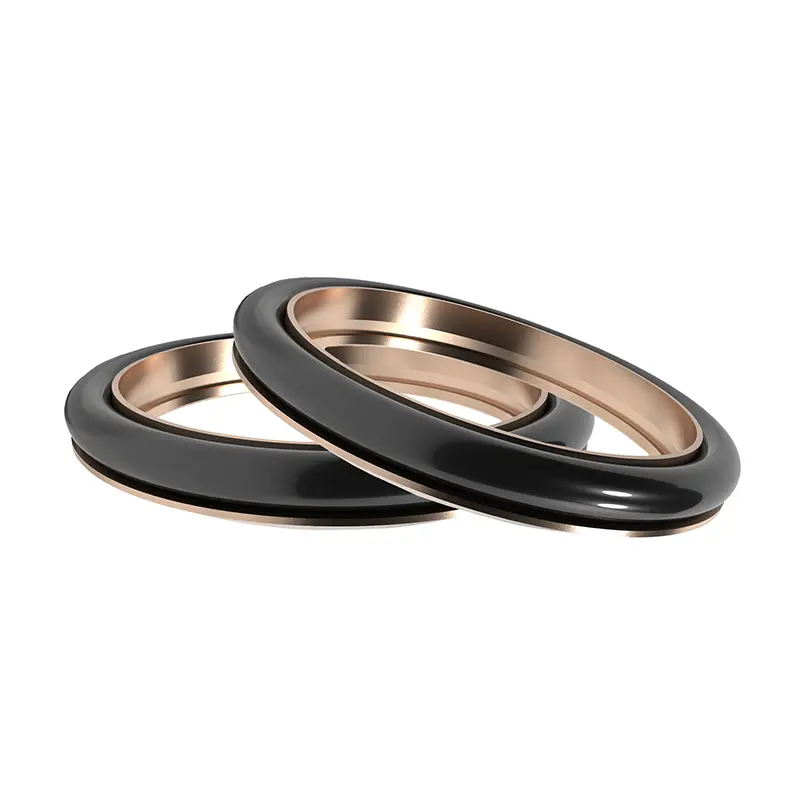

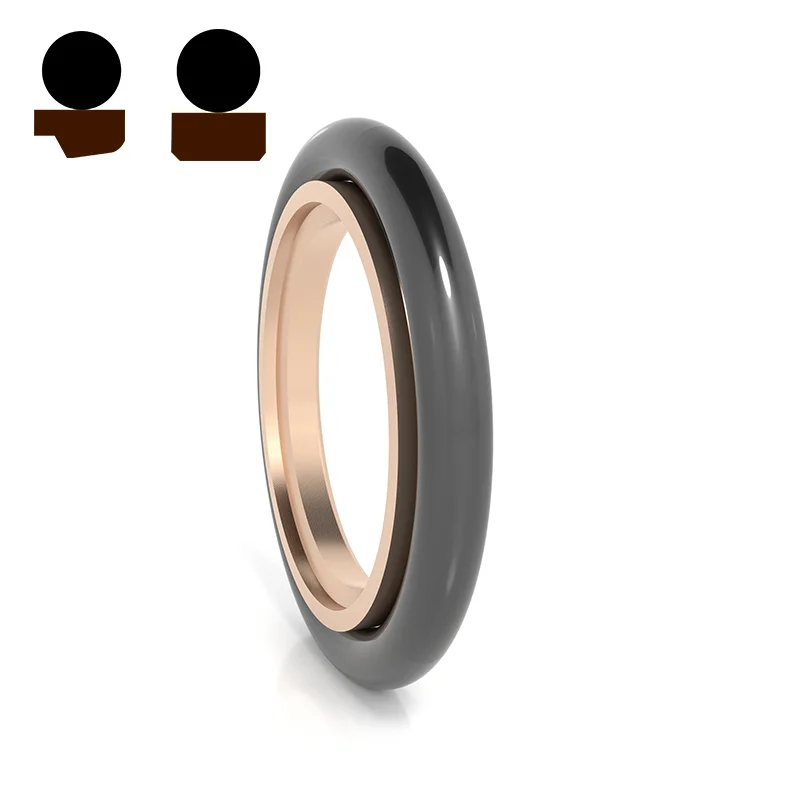

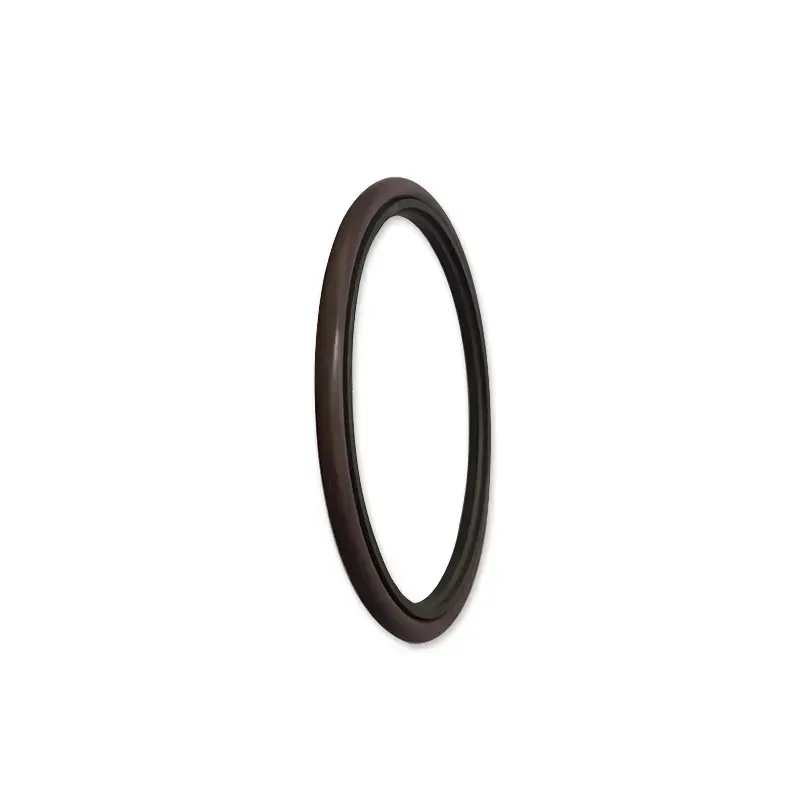

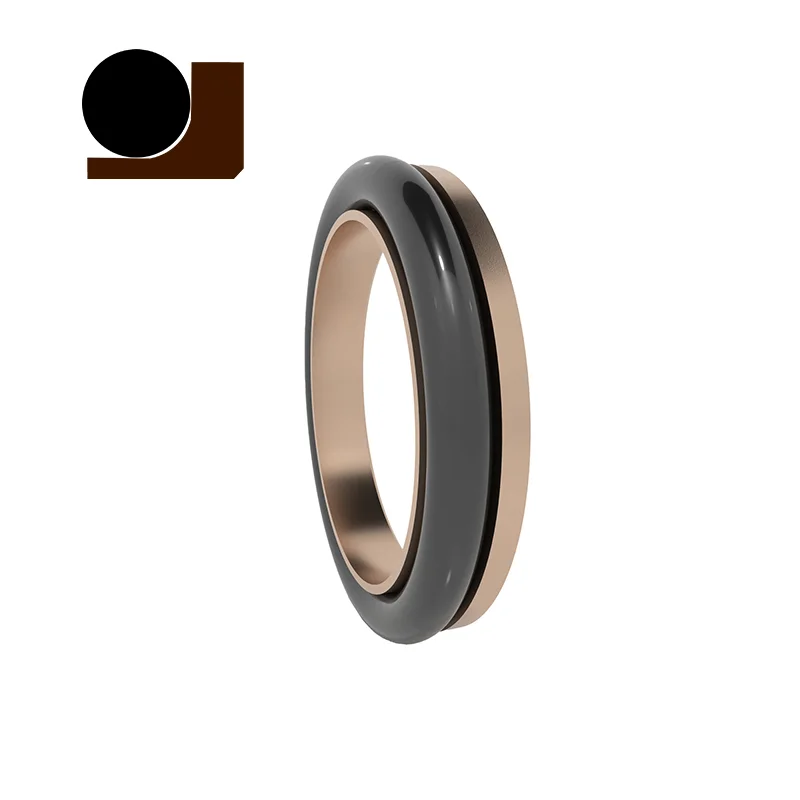

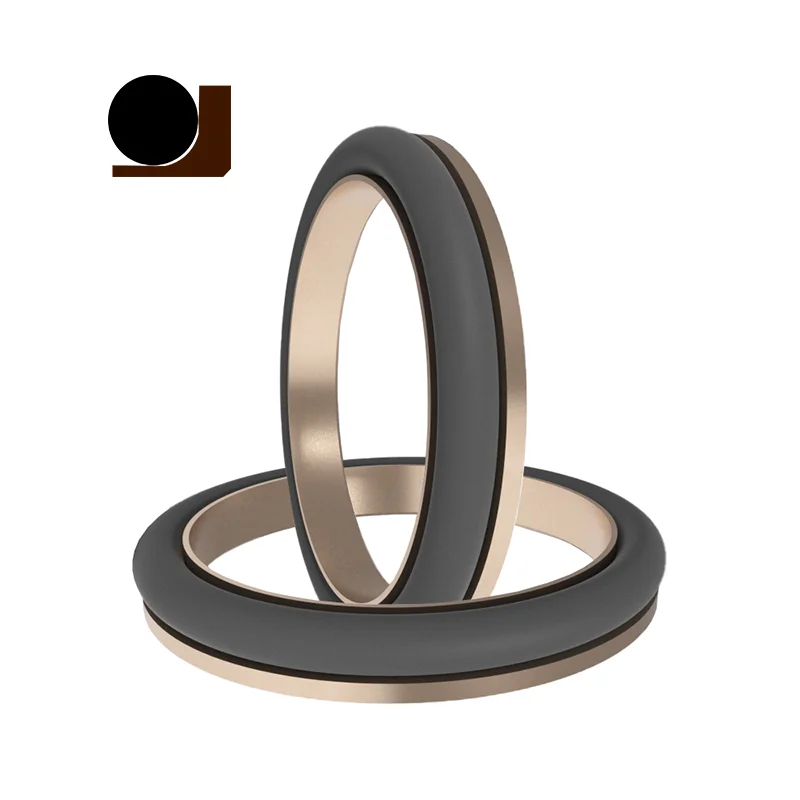

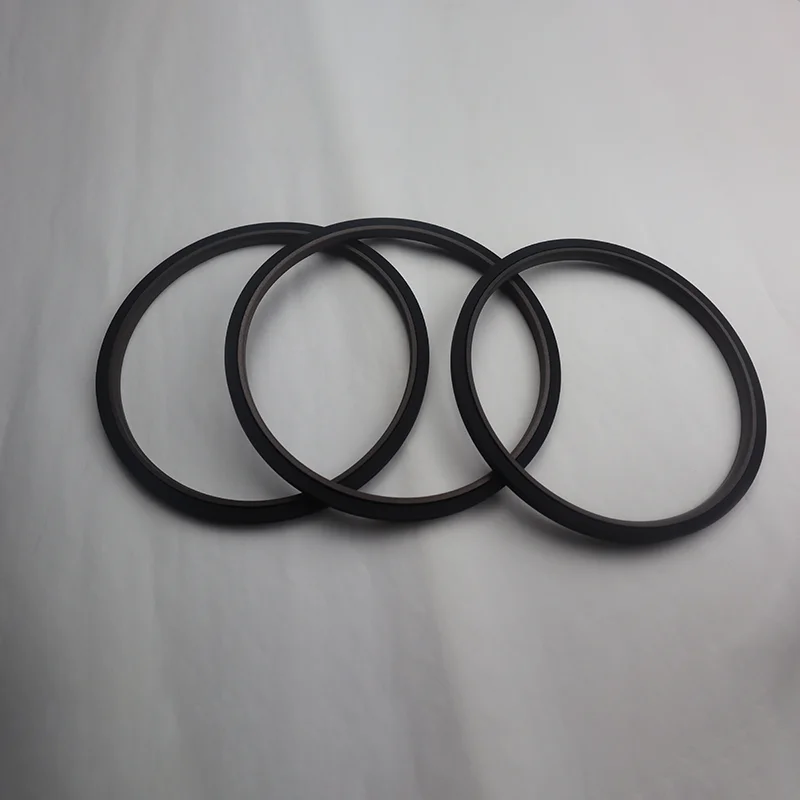

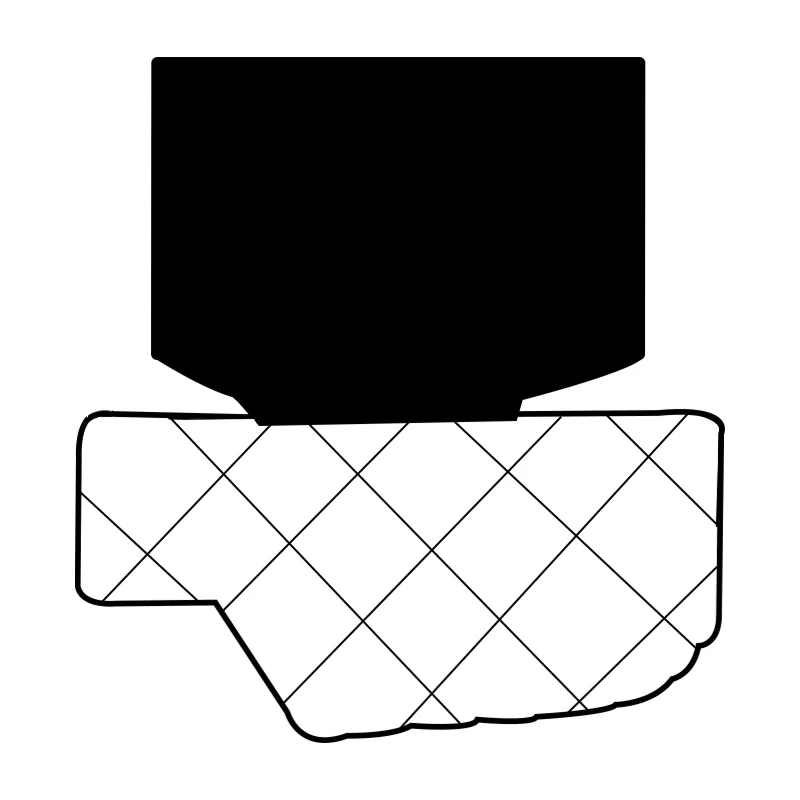

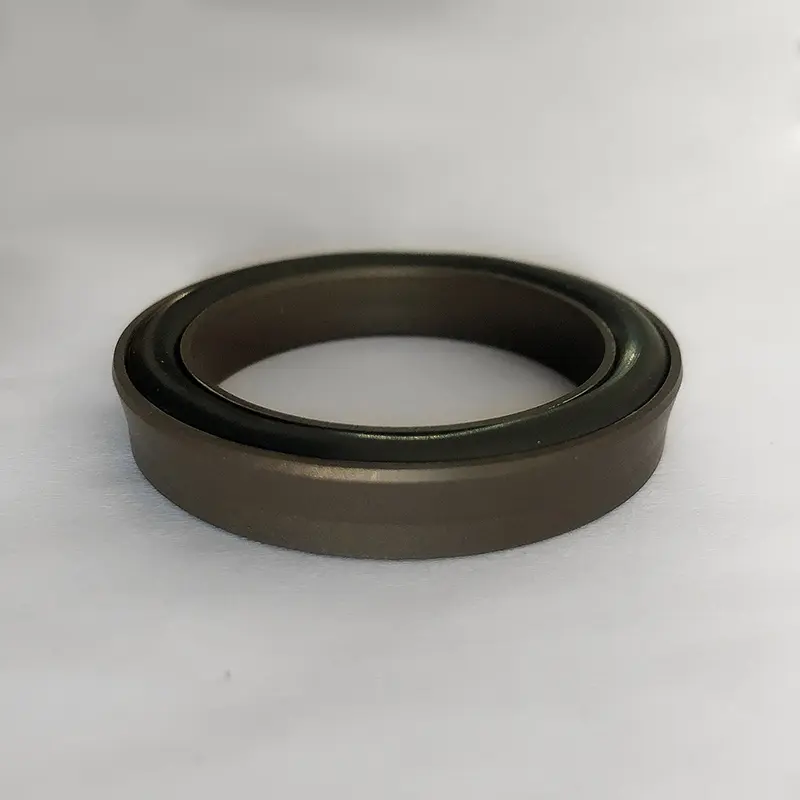

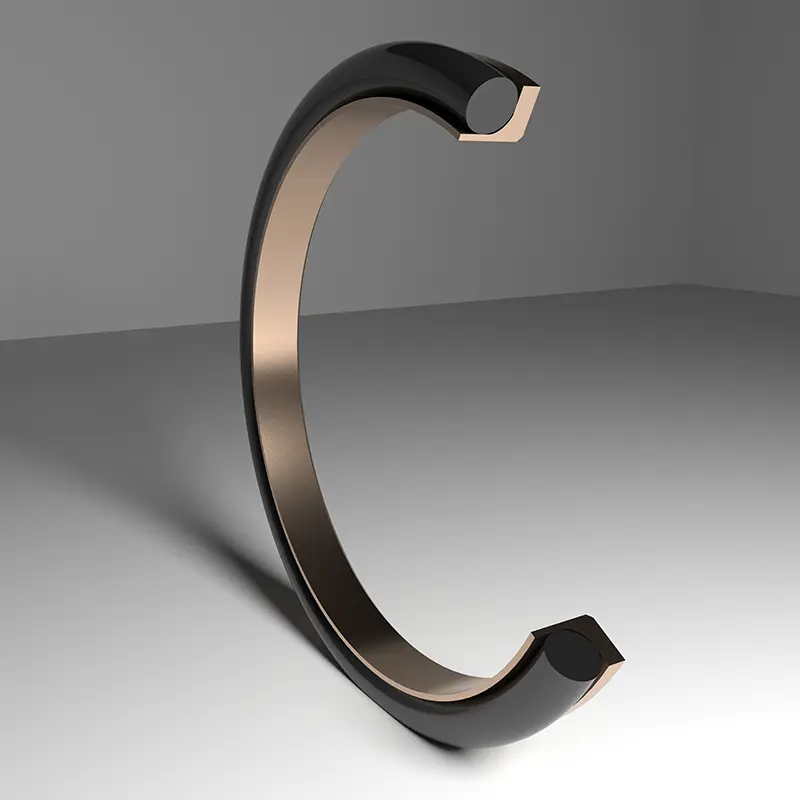

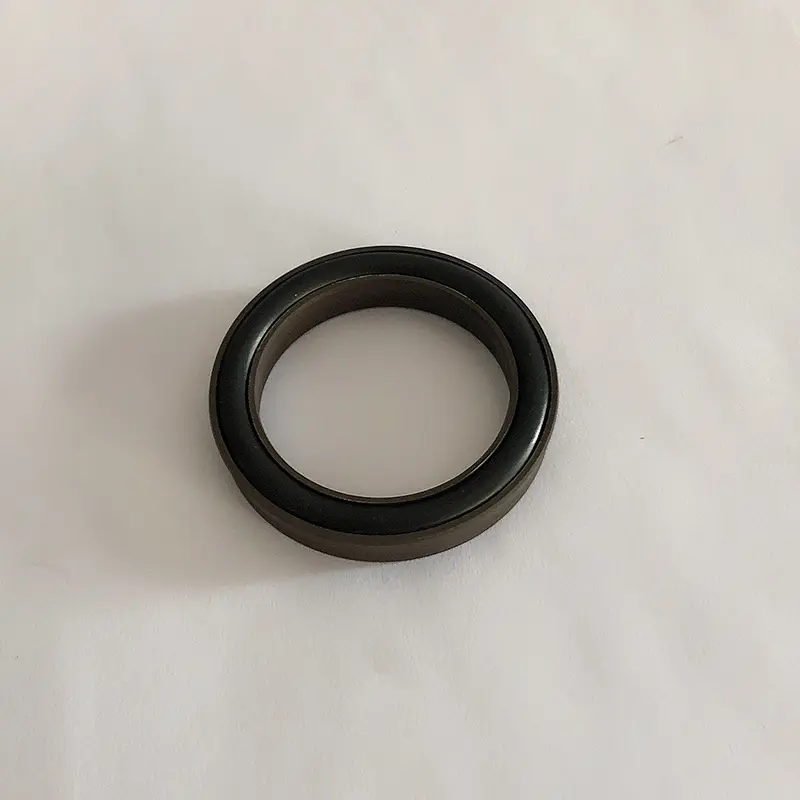

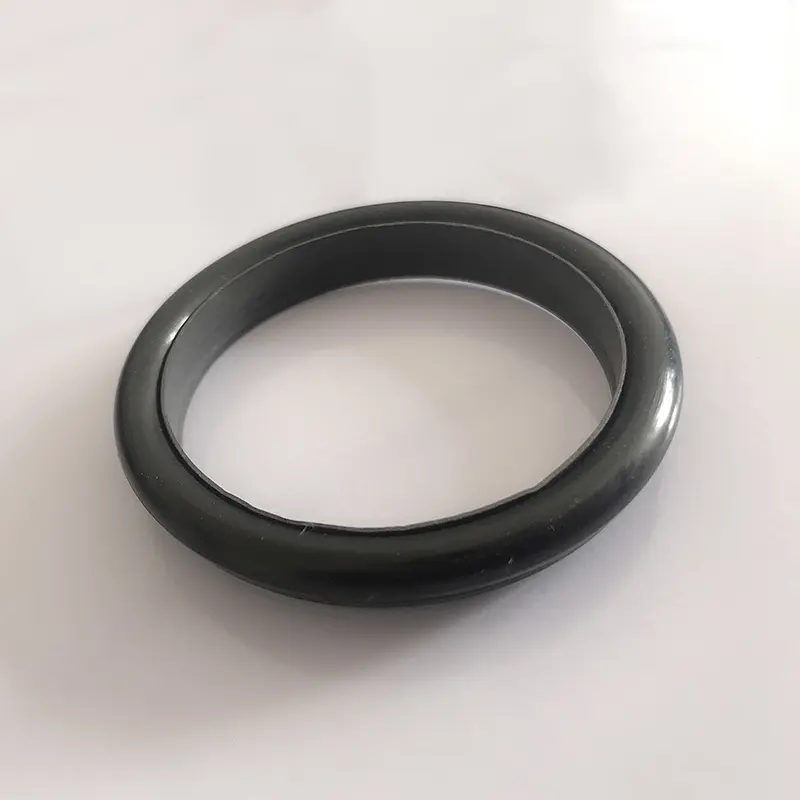

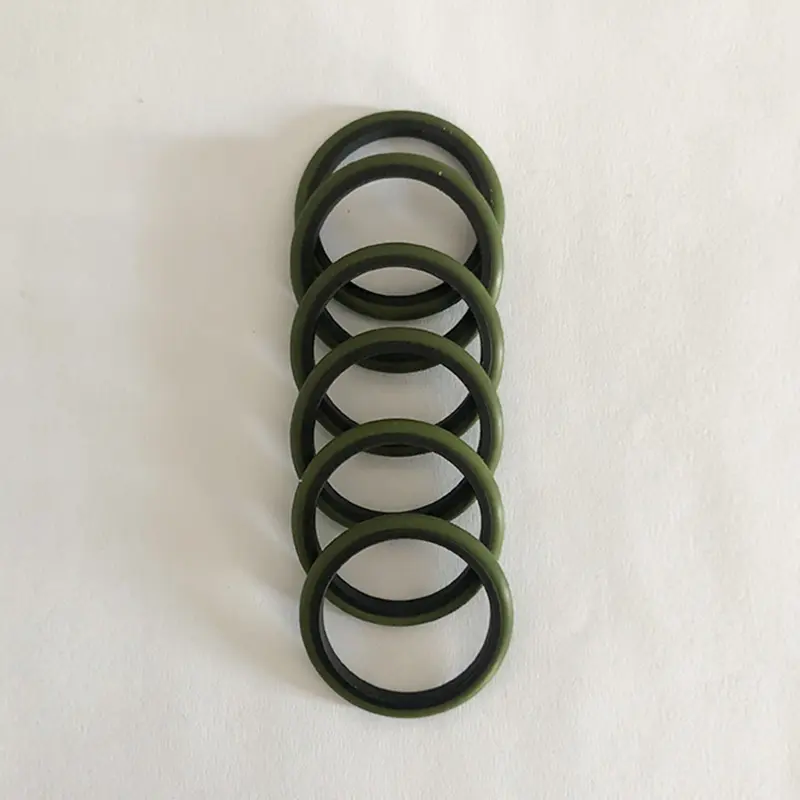

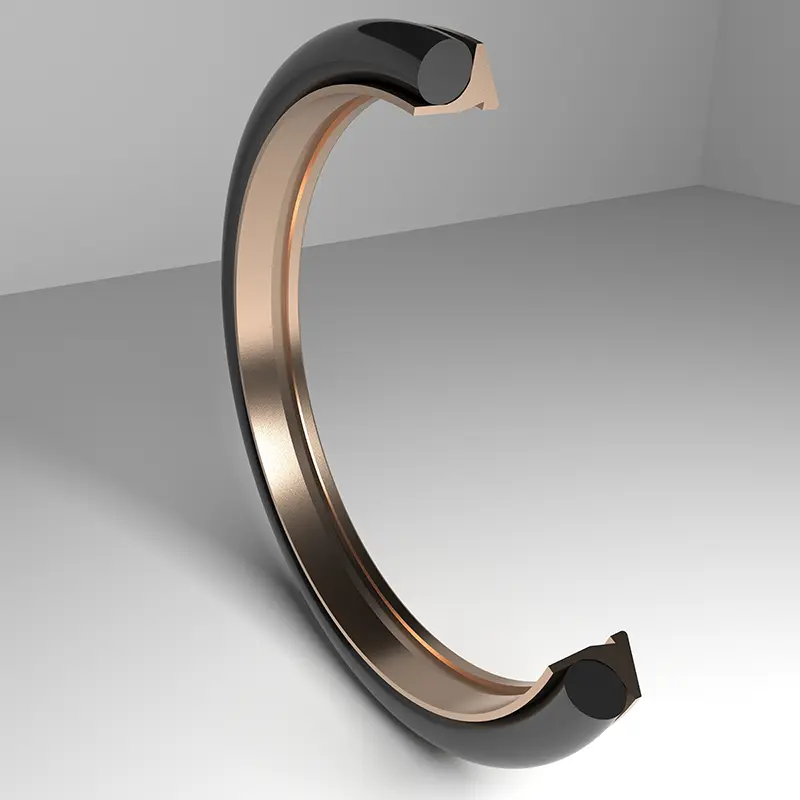

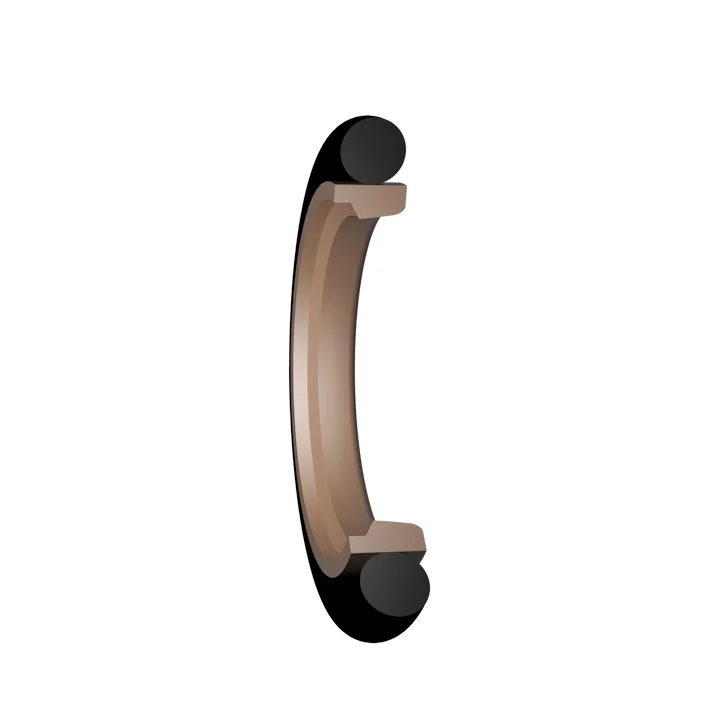

Les joints de tige de piston à haute pression fournis par Ruichen sont composés de cycles d'étanchéité PTFE et d'anneaux en caoutchouc en forme de O, qui sont spécialement utilisés pour le scellement unidirectionnel du mouvement alternatif hydraulique. Ils sont divisés en série RC01-RC14 en fonction des joints toriques correspondants. Lorsque vous travaillez, le joint torique fournit une force radiale pour compenser l'usure de l'anneau d'étanchéité, et la conception des lèvres minces de l'anneau d'étanchéité a un bon ajustement. Les deux travaillent ensemble pour créer un bon effet d'étanchéité.
Nos joints de tige de piston à haute pression sont largement utilisés dans les machines de moulage par injection et les machines à mourir dans les systèmes hydrauliques industriels, les excavateurs et les chargeurs dans les machines d'ingénierie, les pièces hydrauliques dans la fabrication et l'entretien de l'automobile, le train d'atterrissage et les actuateurs dans l'aérospatiale et les équipements de direction hydrauliques et les nuages. Ils peuvent assurer efficacement le fonctionnement stable des systèmes hydrauliques et éviter les fuites.
Caractéristiques et applications du produit:
Caractéristiques:
1. Les joints de tige de piston à haute pression peuvent être utilisés pour les applications hydrauliques et pneumatiques.
2. Les performances d'étanchéité sont toujours bonnes, qu'elles soient des conditions d'étanchéité haute ou basse pression.
3. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant.
4. Le sceau a une longue durée de vie, adaptée à la scellage de lubrification sans huile.
5. Petit espace structurel et installation et entretien facile.
Conditions de travail applicables:
Conditions de travail applicables des joints de tige de piston à haute pression (les valeurs limites ne doivent pas apparaître en même temps)
| Profil | Modèle | Pression (MPA) | Température (℃) | Vitesse (m / s) | Médias |
 |
RC01 / RC02 | ≤70 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique, liquide ignifuge (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC03 / RC04 | ≤100 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique, liquide ignifuge (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC05 | ≤200 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC06 / RC07 | ≤100 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC08 / RC09 | ≤200 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC10 | ≤260 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC11 | ≤60 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC11-B | ≤60 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
Rc12 | ≤60 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC13 | ≤20 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC14 | ≤20 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) |
Sélection des matériaux:
1. Les matériaux de joint torique correspondant peuvent être sélectionnés: caoutchouc de nitrile R01 (NBR), RO2 Fluororubber (FKM), etc.
2. Matériaux d'anneau d'étanchéité: PTFE1, PTFE2, PTFE3, PTFE4, PU, etc.
Exemple de commande: (Seuls certains modèles sont affichés, veuillez nous contacter pour des modèles de commande spécifiques)
Modèle de commande RC01-80X89.6X7.8-PFFE3-R01
Diamètre du modèle de modèle x Diamètre de rain
Modèle de commande RC03—80X89X10-PFFE3-R01
Diamètre du modèle de modèle x Diamètre de rain
Modèle de commande RC06—80x89.9x9.2-PTFE3-R01
Diamètre du modèle de modèle x Diamètre de rain
Modèle de commande RC08-80X90.2X11.2-PTFE3-R01 Diamètre du modèle de modèle X Diamètre de rain
Caractéristiques:
(Seuls certains modèles sont affichés, veuillez nous contacter pour des modèles de commande spécifiques)

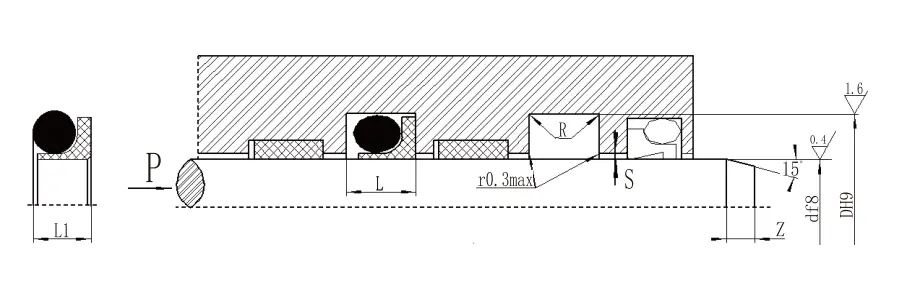

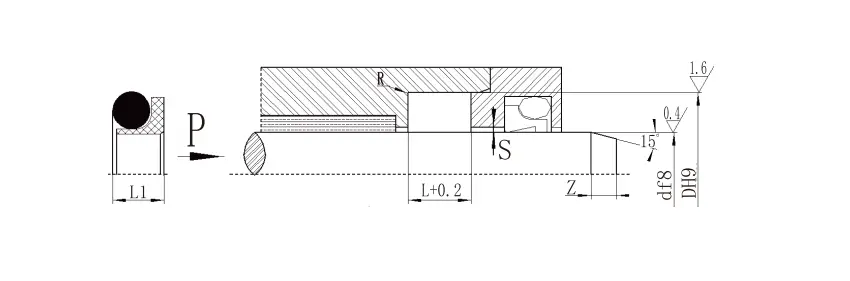

| 4.1 Spécifications RC01 (les produits de toute taille dans le tableau des spécifications peuvent être produits) | ||||||||||
| DF8 Type standard Rc01 |
DF8 Charge légère RC01-Q |
DF8 Charge forte RC01-Z |
D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 5 ~ 17,9 | - | D + 3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39.9 | - | D + 5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108,9 | 5 ~ 17,9 | D + 6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39.9 | D + 9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D + 12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D + 15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D + 17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D + 21,2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Remarque: 1. Pour ≤ 30 mm, il est recommandé d'utiliser une rainure ouverte. | ||||||||||
| 2. Pour l'installation de sceaux de rainure intégrale (fermé), veuillez vous référer au guide d'installation de notre entreprise. 3. Pour la pression> 40MPA, la zone racine du joint utilise une tolérance d'ajustement H8 / F8. | ||||||||||
| 4.1 Tableau de paramètres de spécification RC03 (Les produits de toute taille dans le tableau de spécification peuvent être produits) | |||||||
| D F8 | D H9 | L+0.2 | Smax | Zmin | d0 |
|
|
| <40MPA | <60MPA |
|
|||||
| 5 ~ 17 | D + 4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D + 6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D + 9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D + 12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D + 14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D + 18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D + 21,2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Remarque: 1. Pour la pression> 60MPA, la zone racinaire du joint utilise une tolérance d'ajustement H8 / F8 et le sceau de joint à ultra-haute pression <0,05. | |||||||
| 2. Veuillez consulter notre entreprise lorsqu'une structure de rainure fermée doit être utilisée. | |||||||
| 4.1 Spécifications RC06 (les produits de toute taille dans le tableau de spécifications peuvent être produits) | ||||||||||
| D F8 Type standard Rc06 |
D F8 Charge légère RC06-Q |
D F8 Charge forte RC06-Z |
D H9 | L+0.2 | L1 | Rmax | Smax | Zmin | d0 | |
| <20MPA | <40MPA | |||||||||
| - | 4 ~ 17,9 | - | D + 3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17,9 | 18 ~ 39.9 | - | D + 5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17,9 | D + 6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D + 9,9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D + 13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D + 15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D + 18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D + 22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Remarque: 1. Pour le diamètre de l'arbre ≤70 mm, il est recommandé d'utiliser une rainure ouverte. Pour l'installation de joints de rainure intégrale (fermé), veuillez vous référer au guide d'installation. | ||||||||||
| 2. Pour la pression> 40MPA, la zone racine du joint utilise une tolérance d'ajustement H8 / F8. | ||||||||||
| 4.1 Spécifications RC08 (les produits de toute taille dans le tableau de spécifications peuvent être produits) | ||||||||||
| Type standard DF8 RC08 | Charge légère DF8 RC08-Q | Charge lourde DF8 RC08-Z | Diamètre de rainure D H9 | Largeur de rainure L + 0,2 |
Hauteur du joint L1 | Coins arrondis rmax | Clairance radiale smax | Chanfreiner Zmin |
Diamète filaire d0 | |
| <20MPA | <60MPA | |||||||||
| - | 5 ~ 17,9 | - | D + 3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39.9 | - | D + 5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108,9 | 5 ~ 17,9 | D + 6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39.9 | D + 10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D + 13,4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D + 16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D + 18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D + 22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Remarque: 1. Veuillez consulter notre entreprise lorsque la groove fermé est requise. | ||||||||||
| 2. Pression> 60MPA, racine H8 / F8 Tolérance correspondante, joint à ultra-haute pression SMAX <0,05. | ||||||||||
