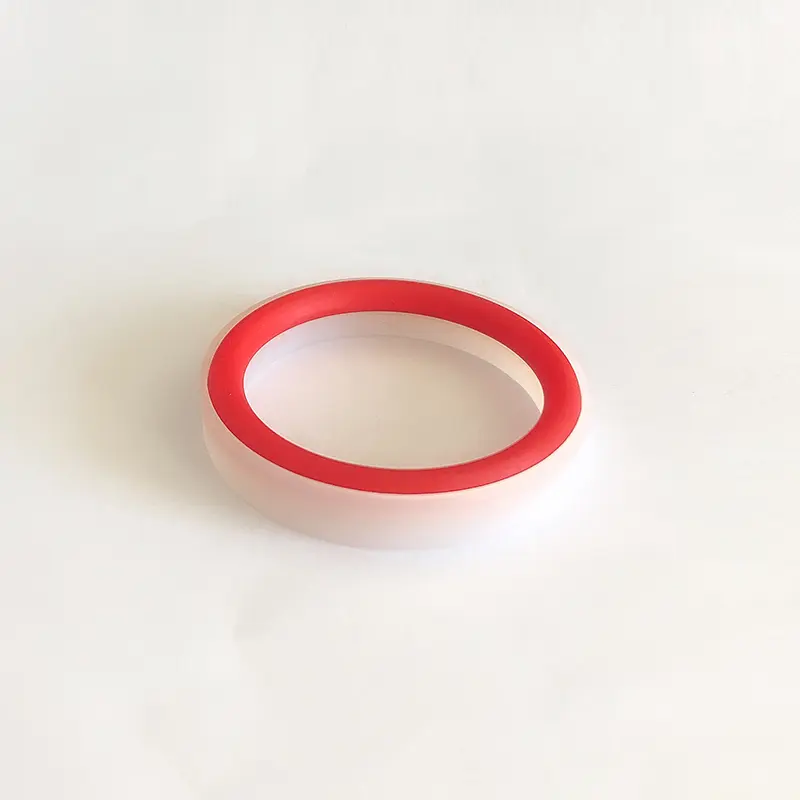

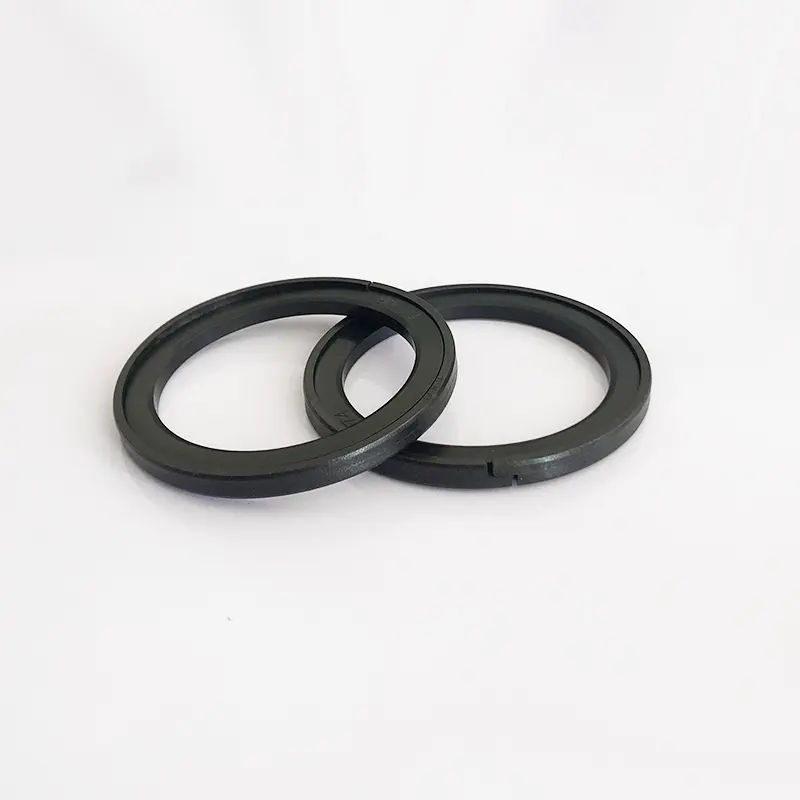

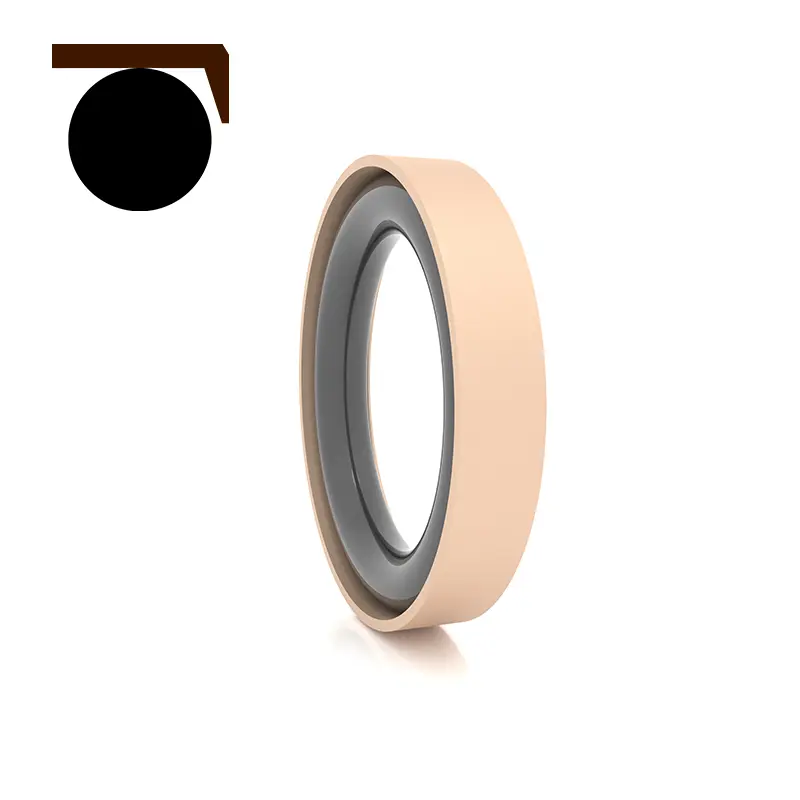

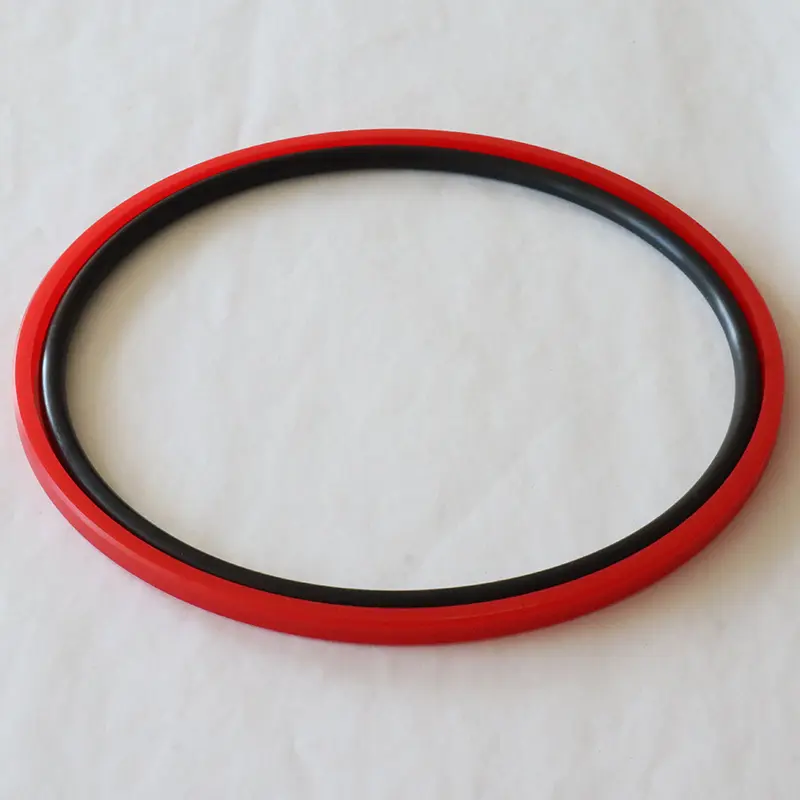

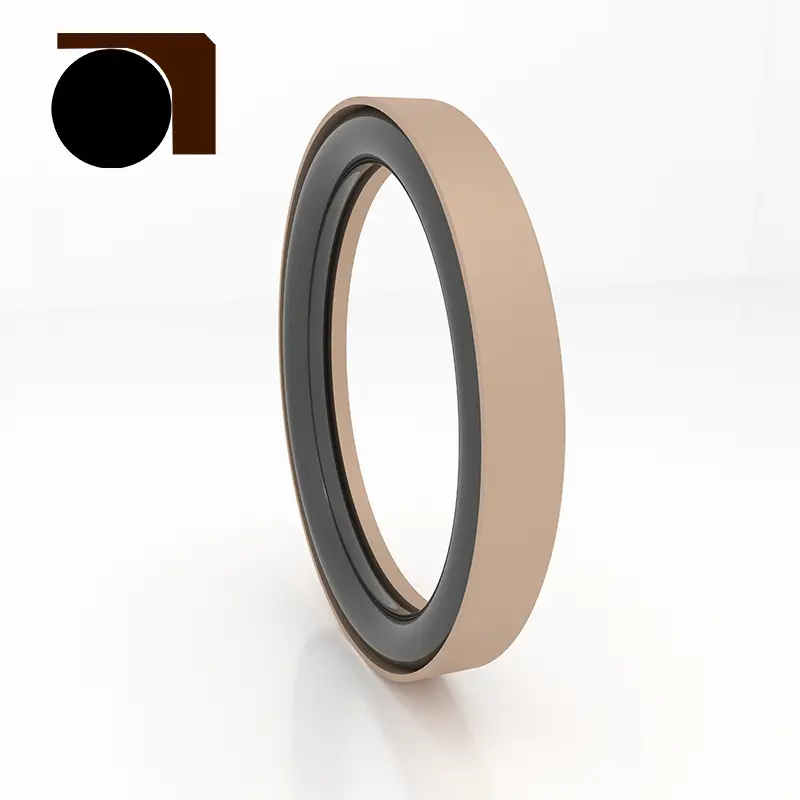

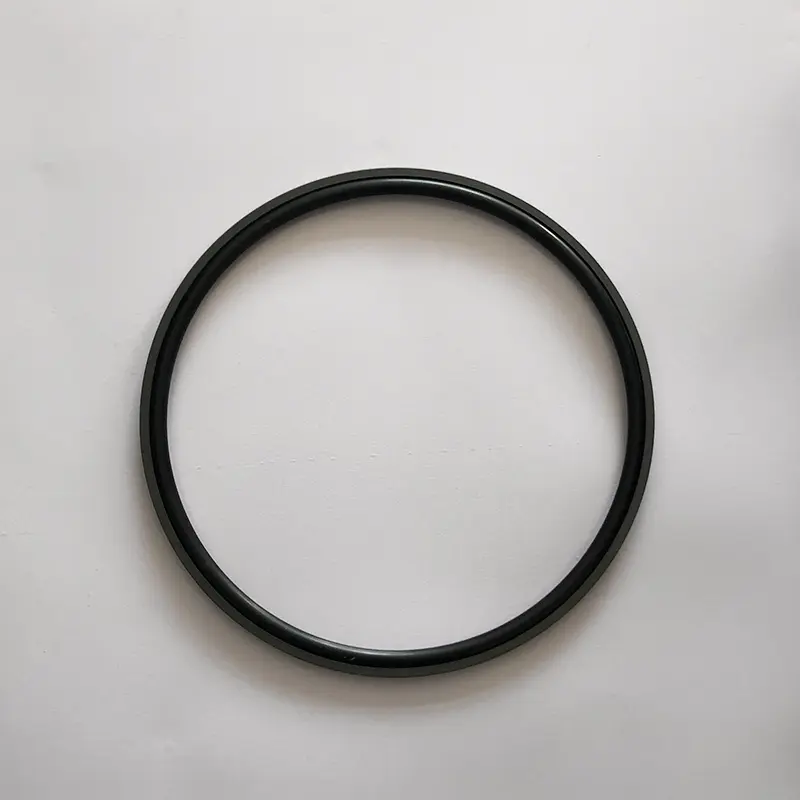

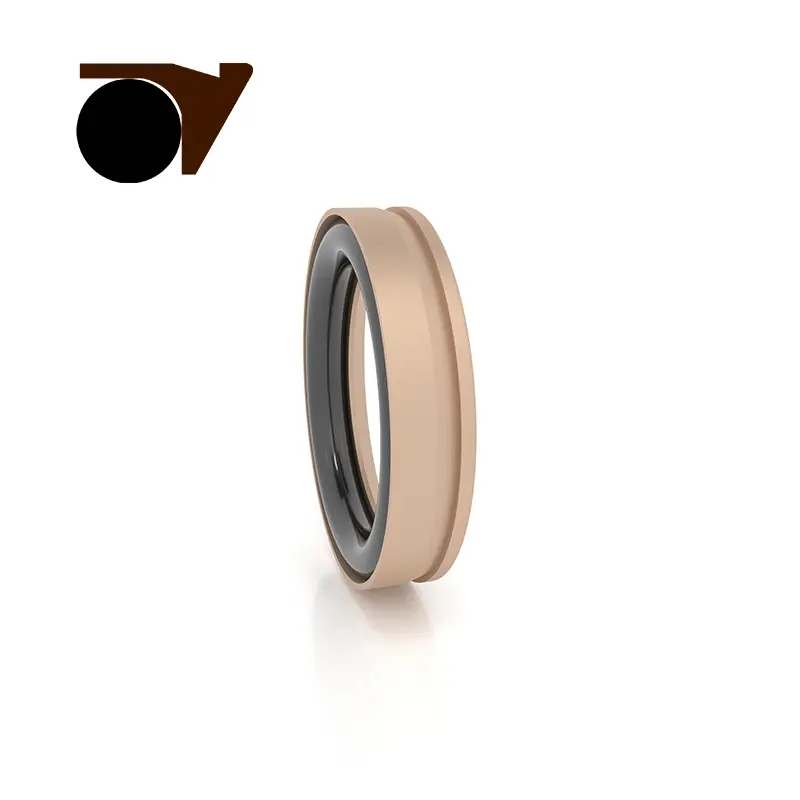

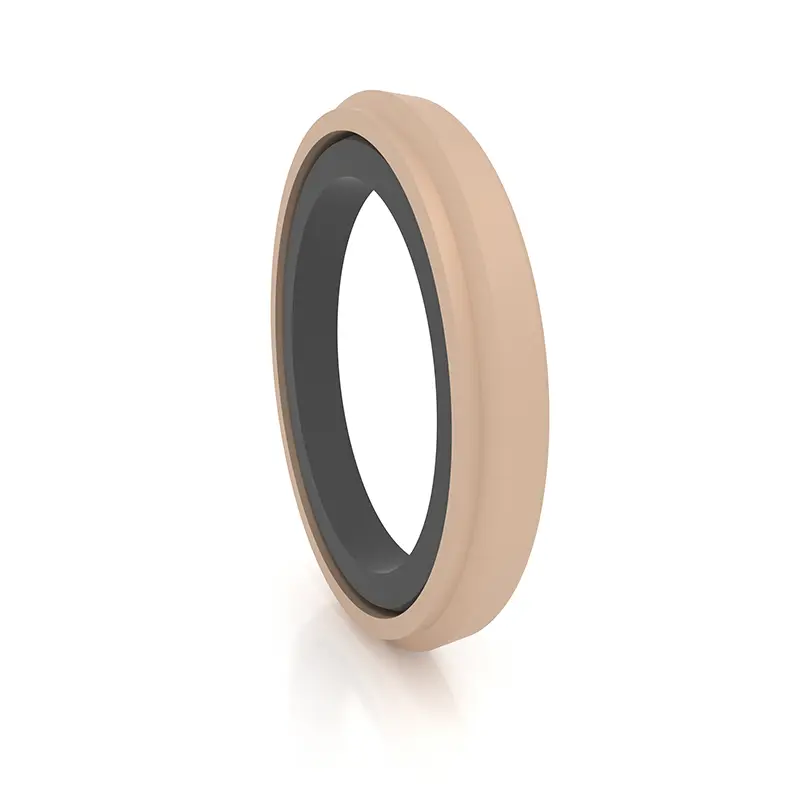

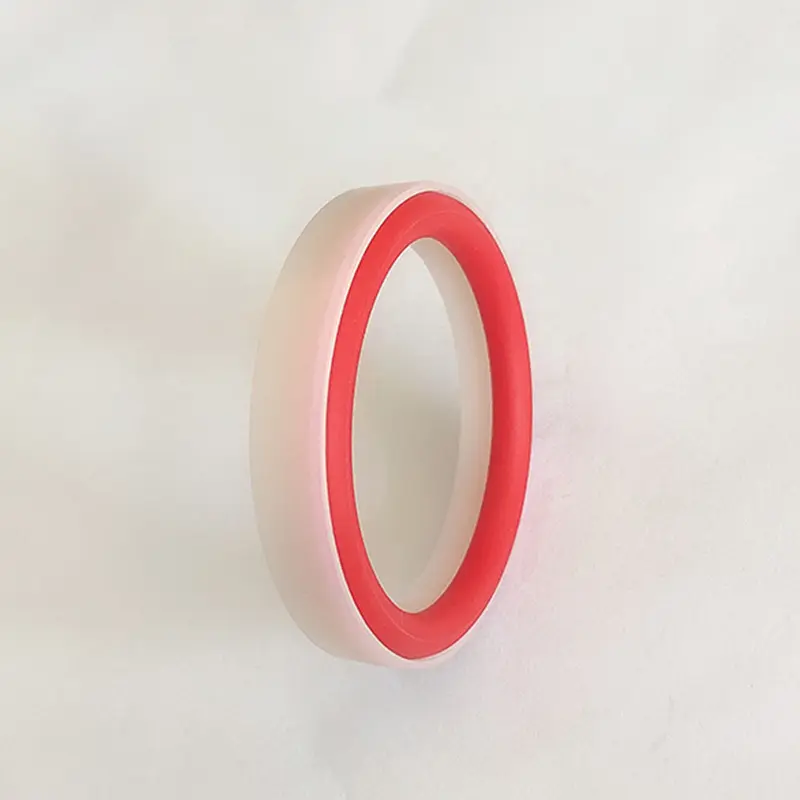

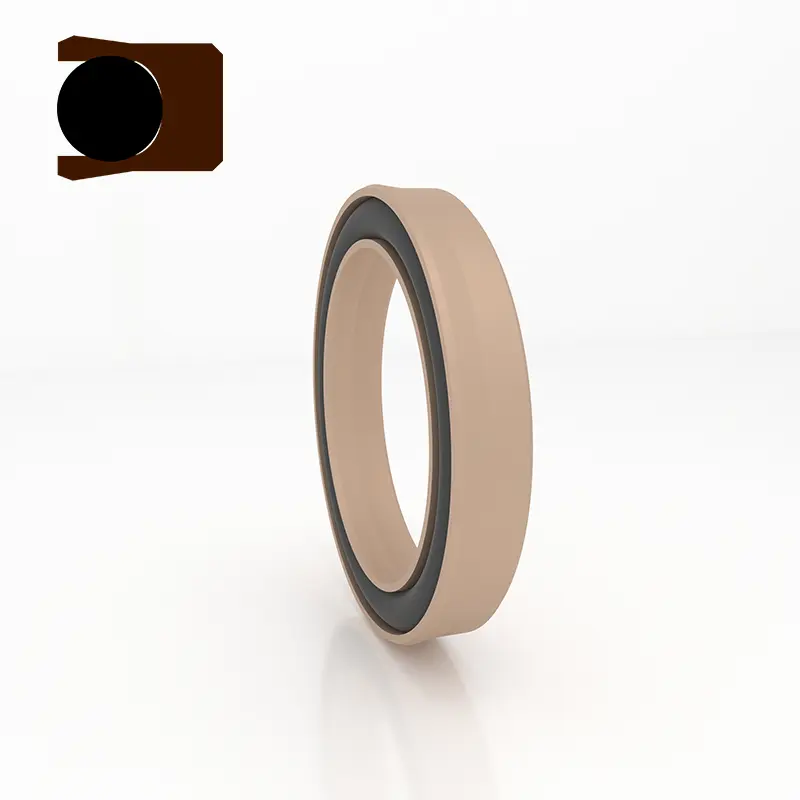

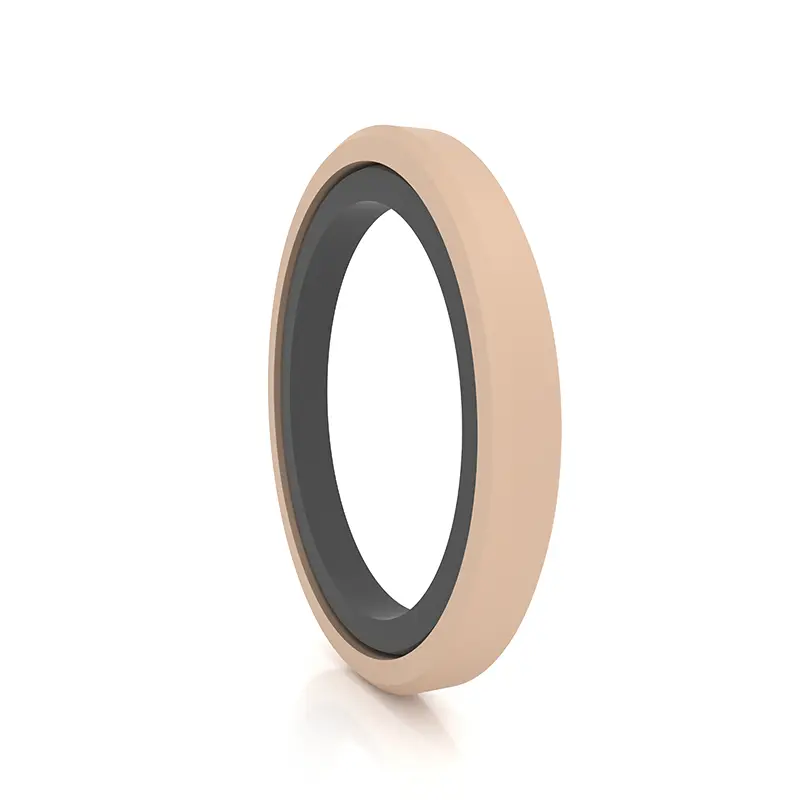

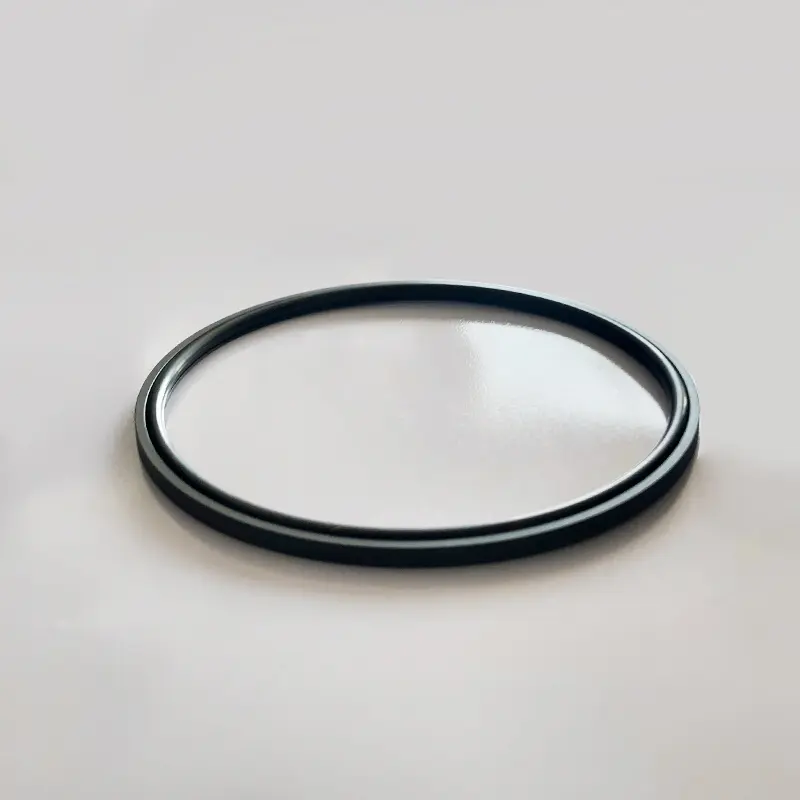

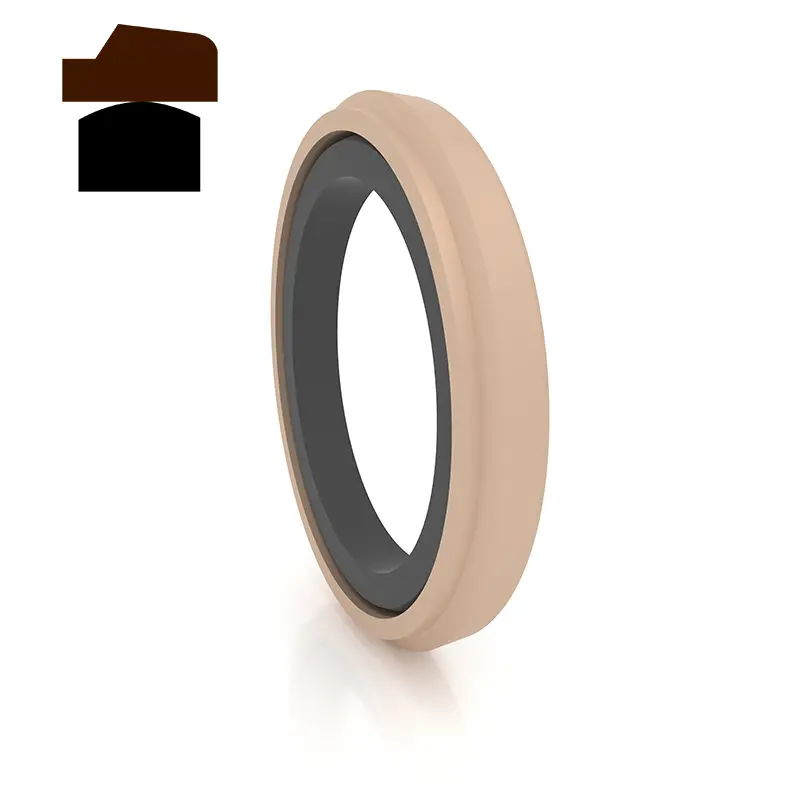

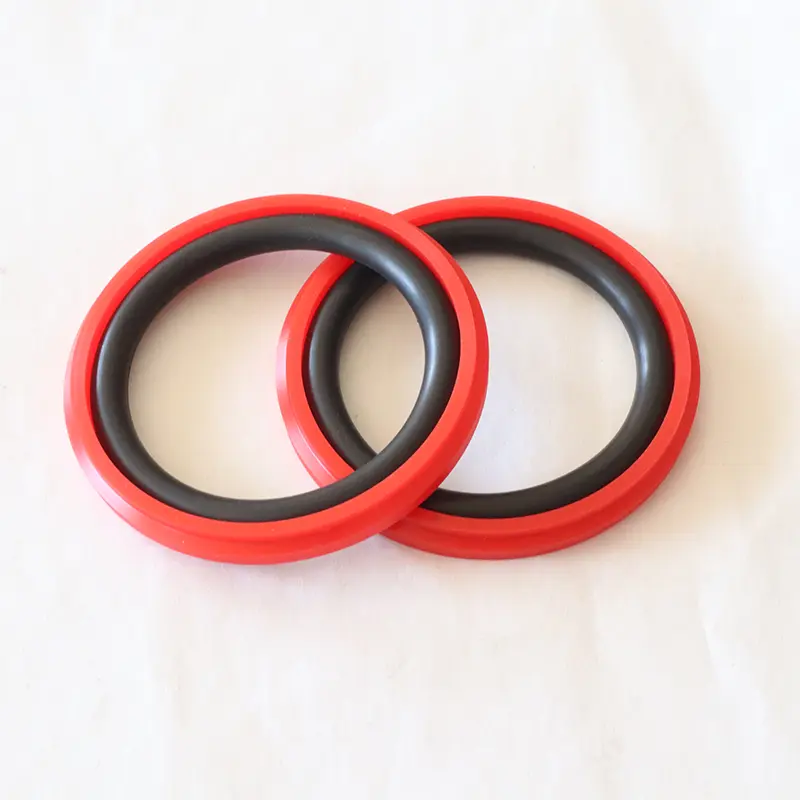

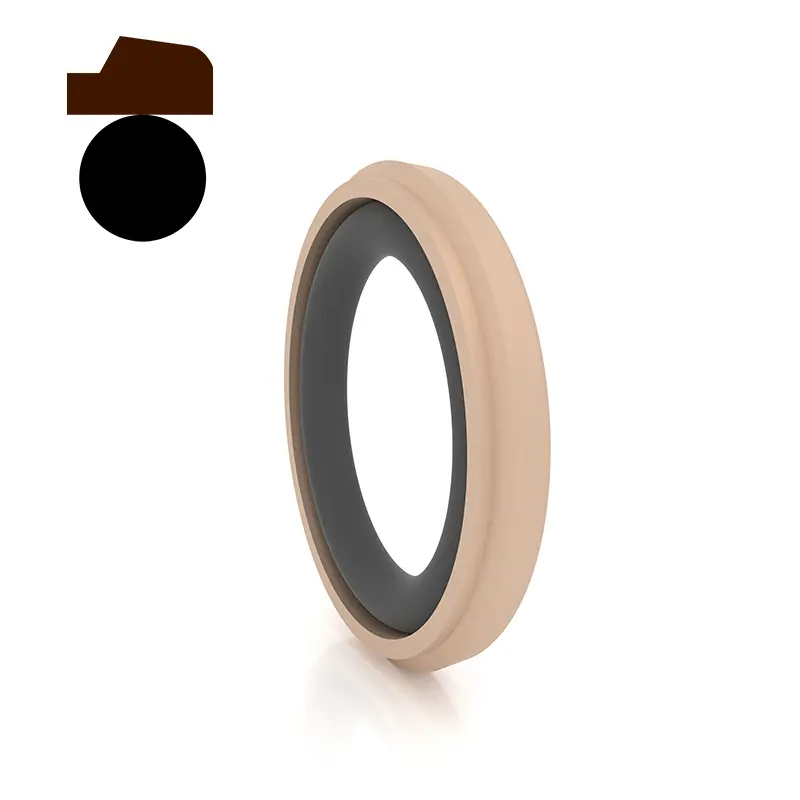

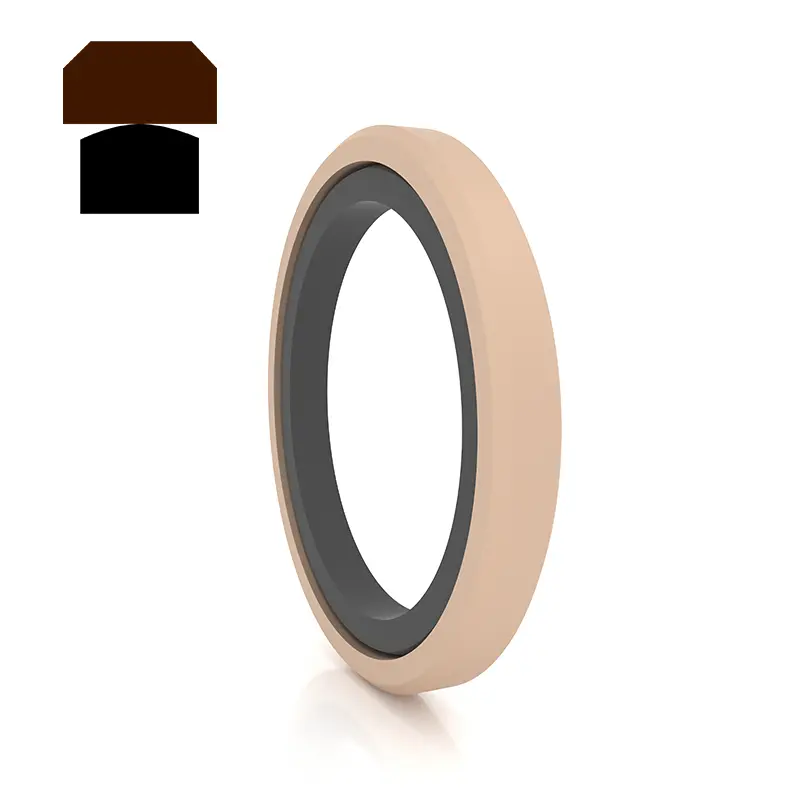

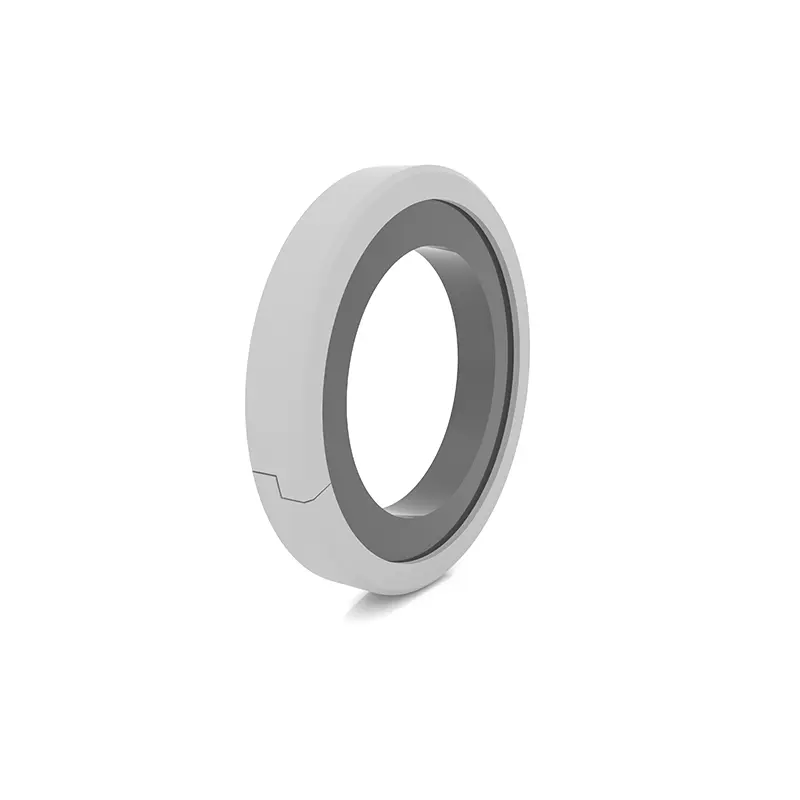

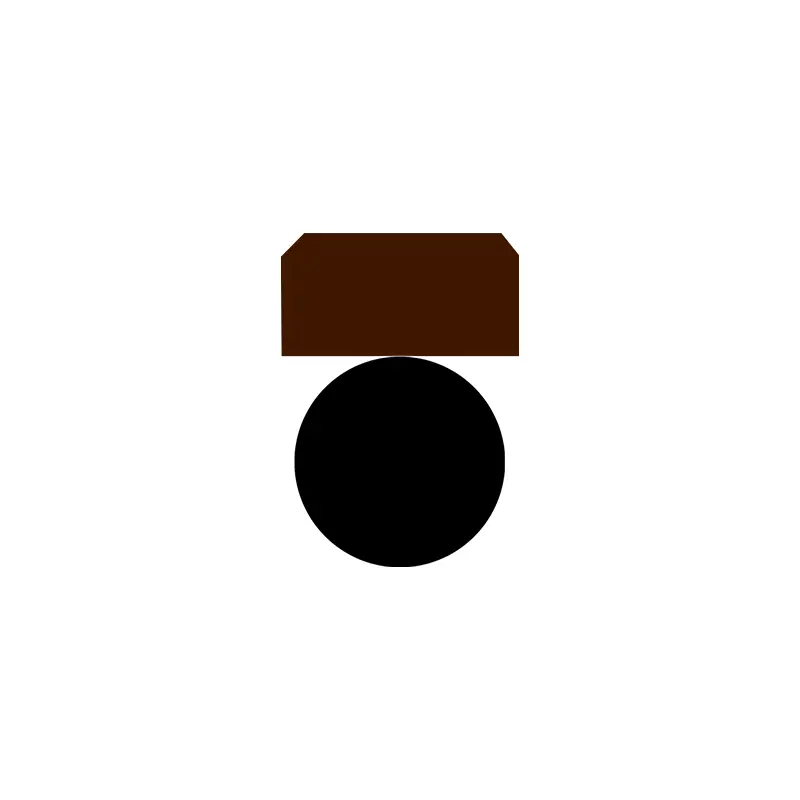

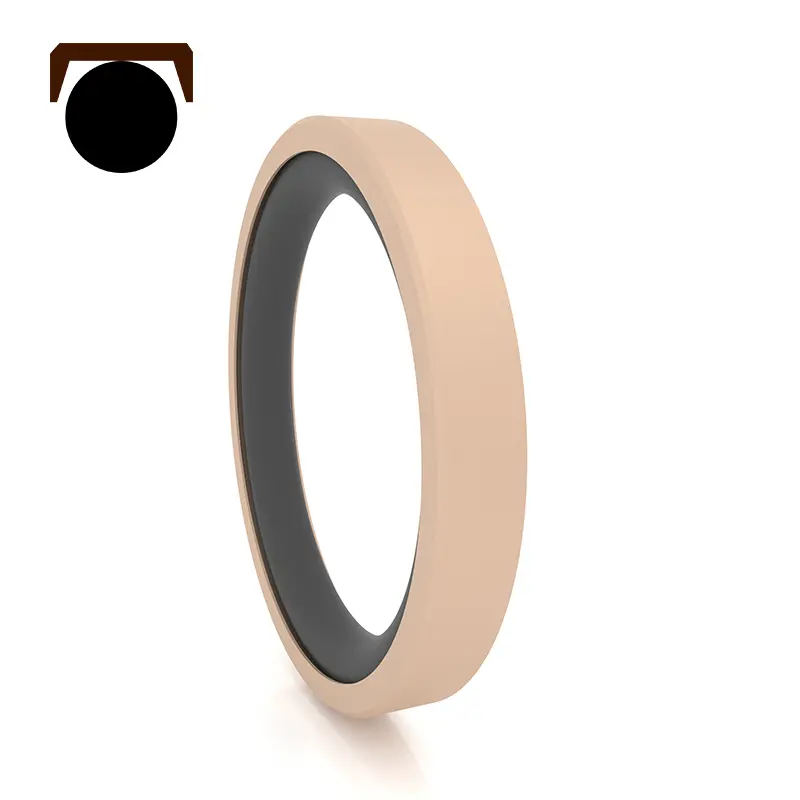

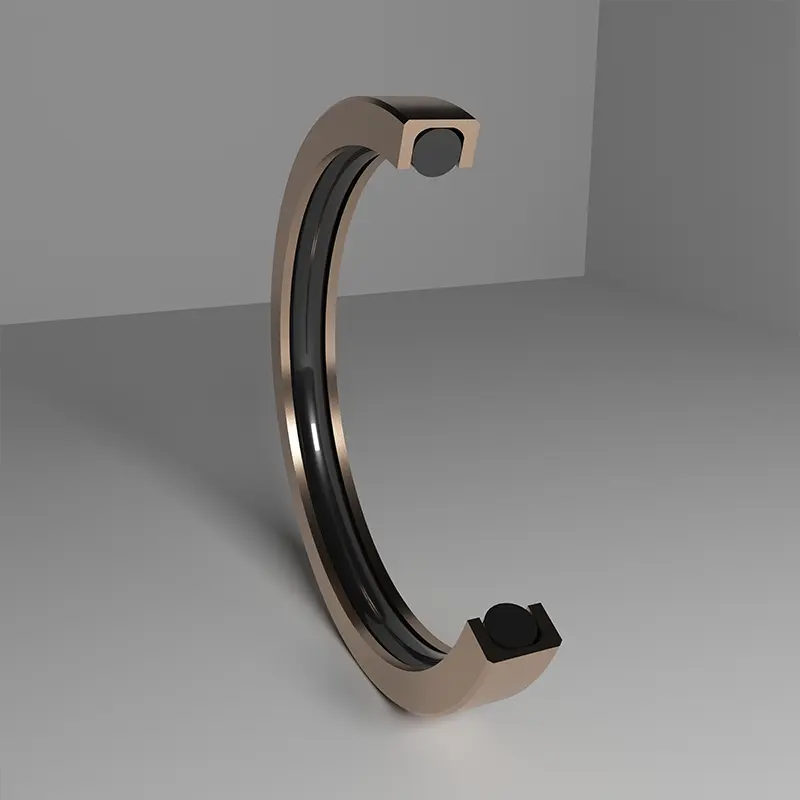

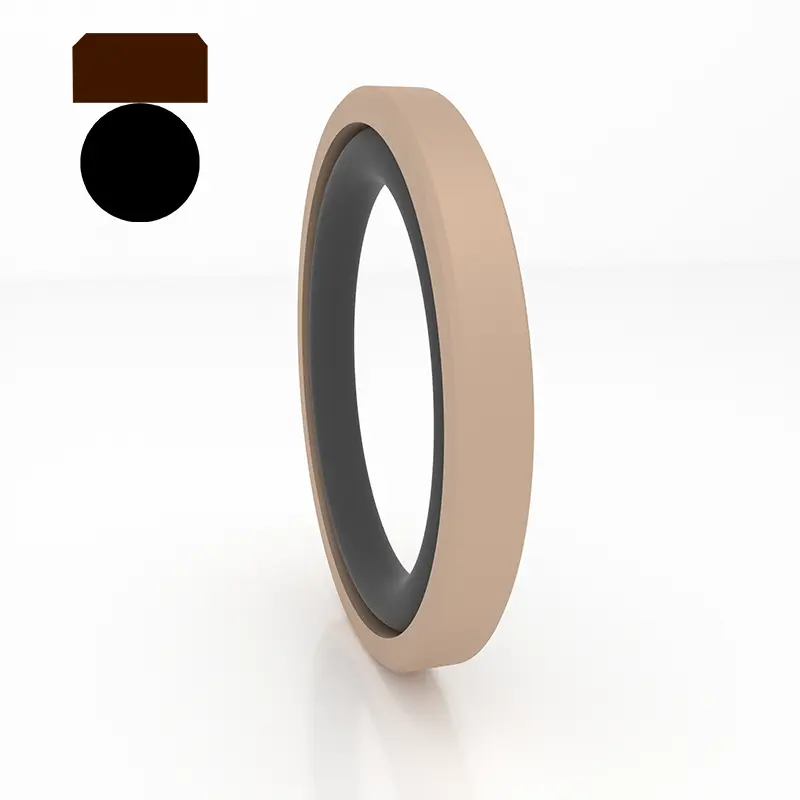

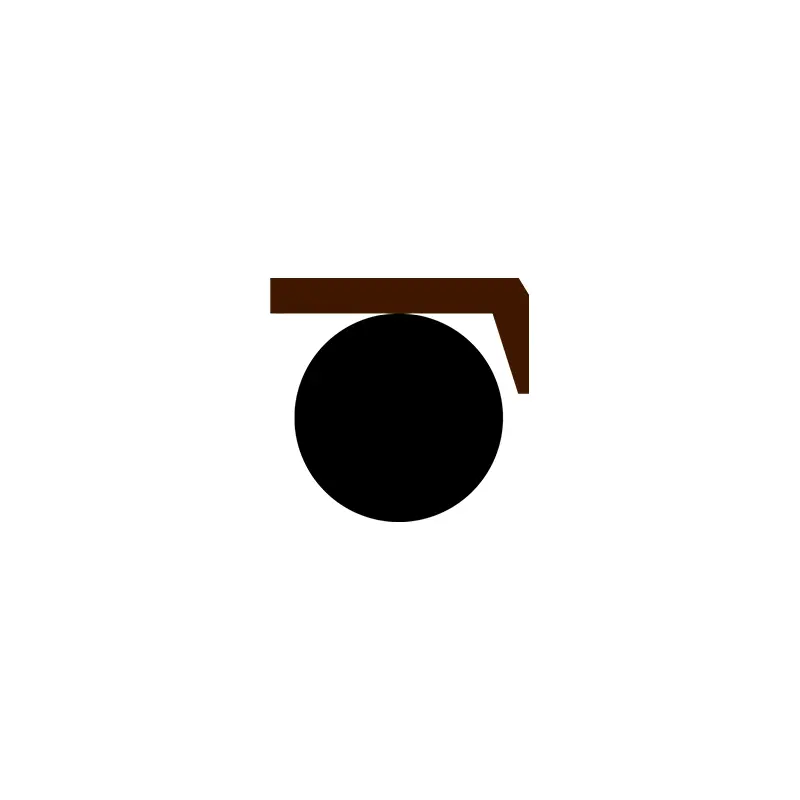

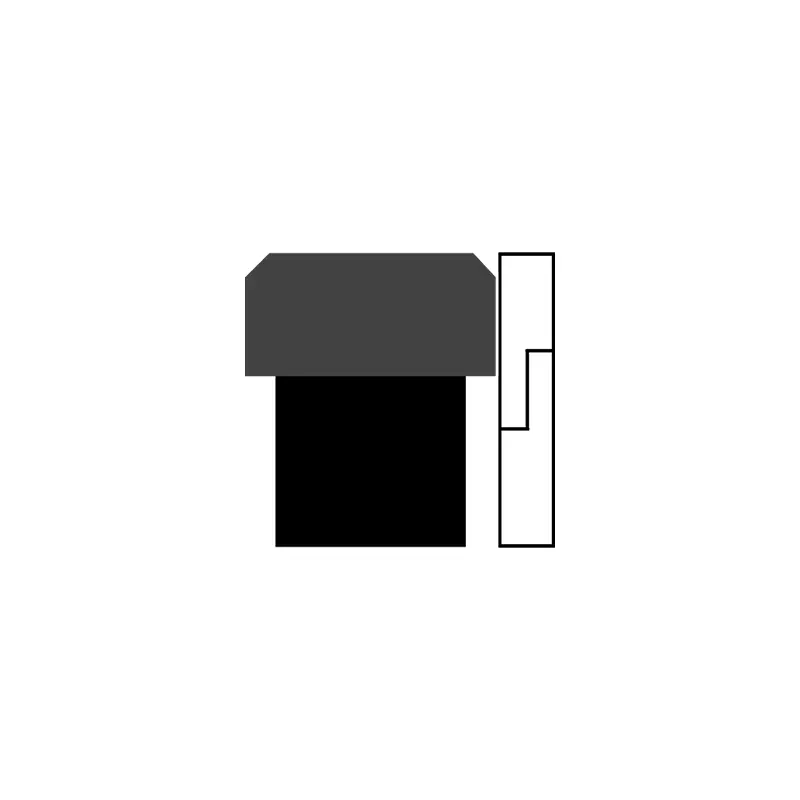

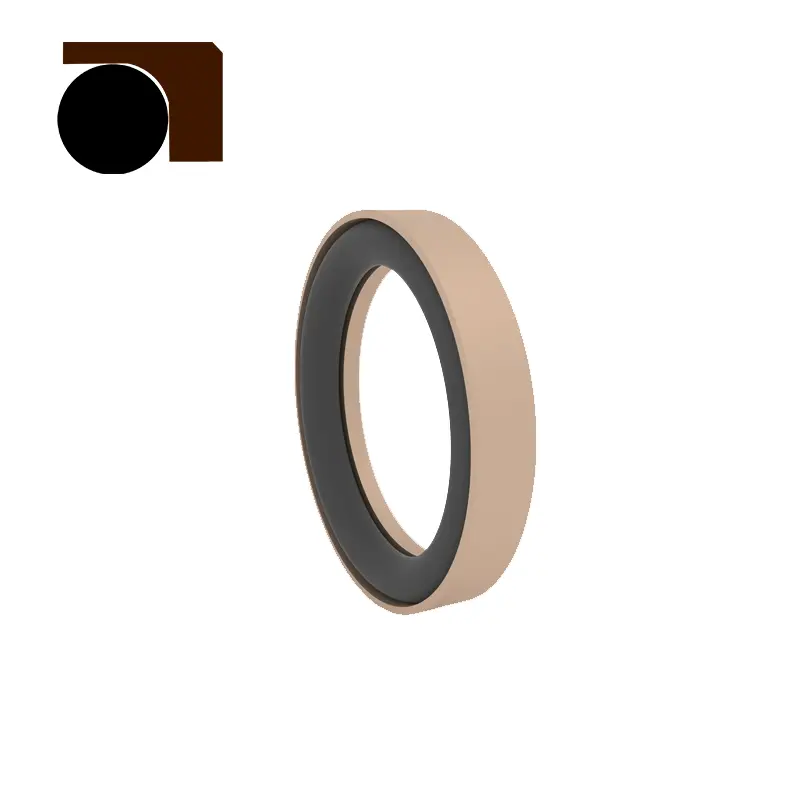

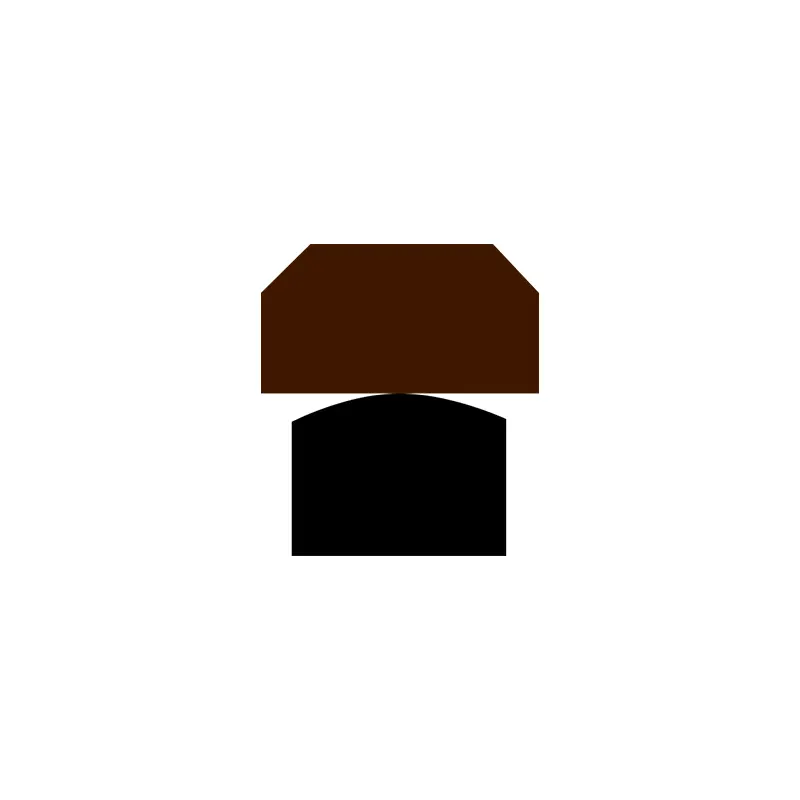

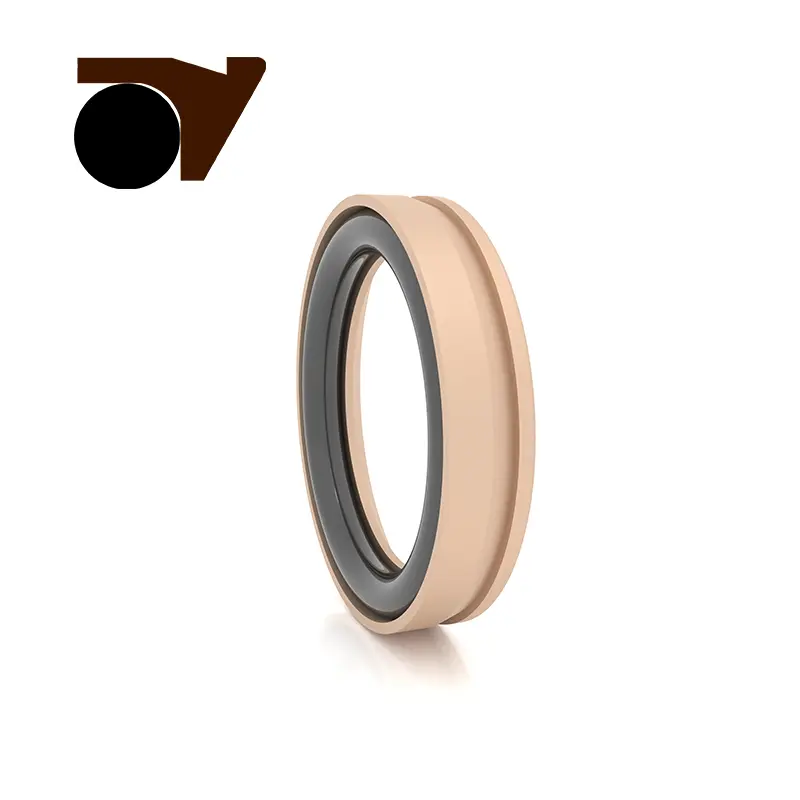

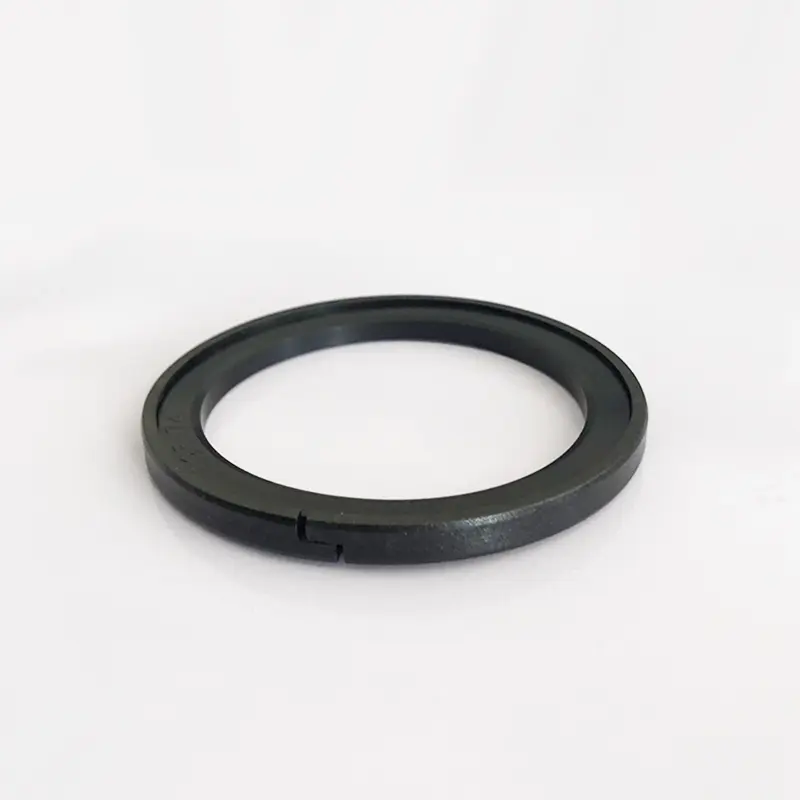

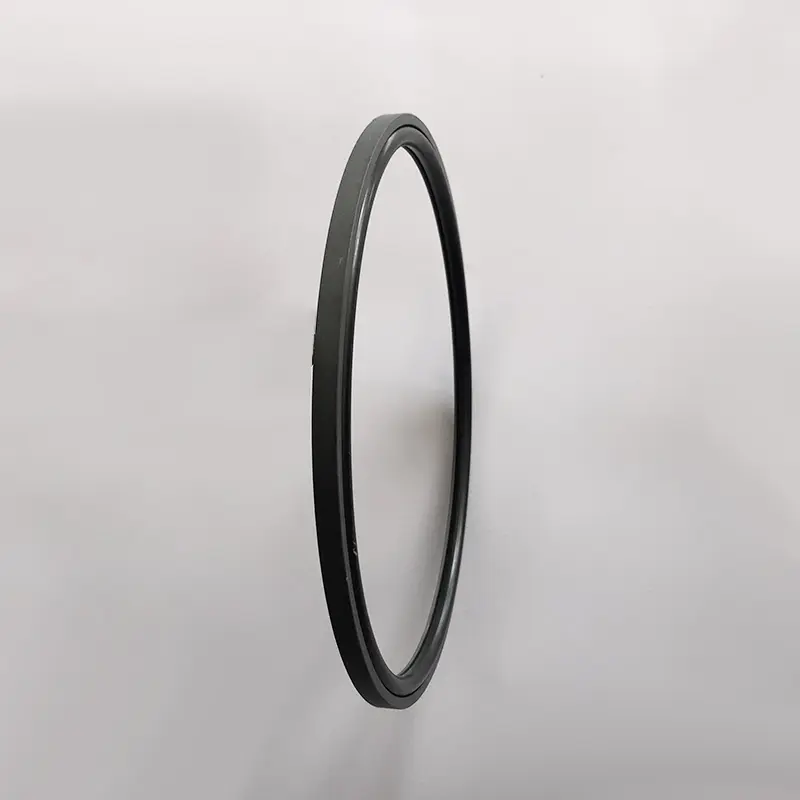

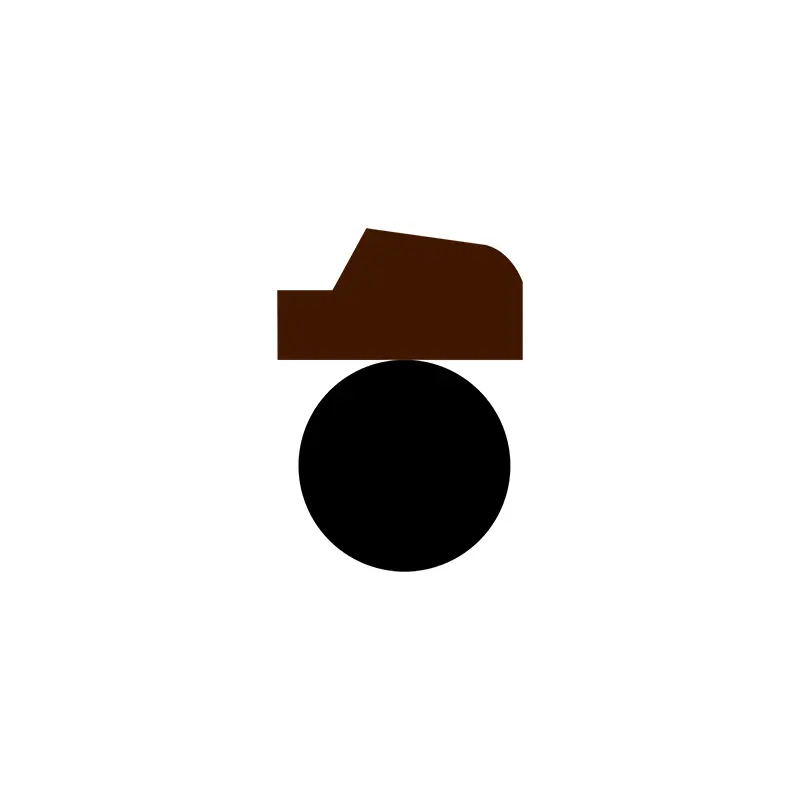

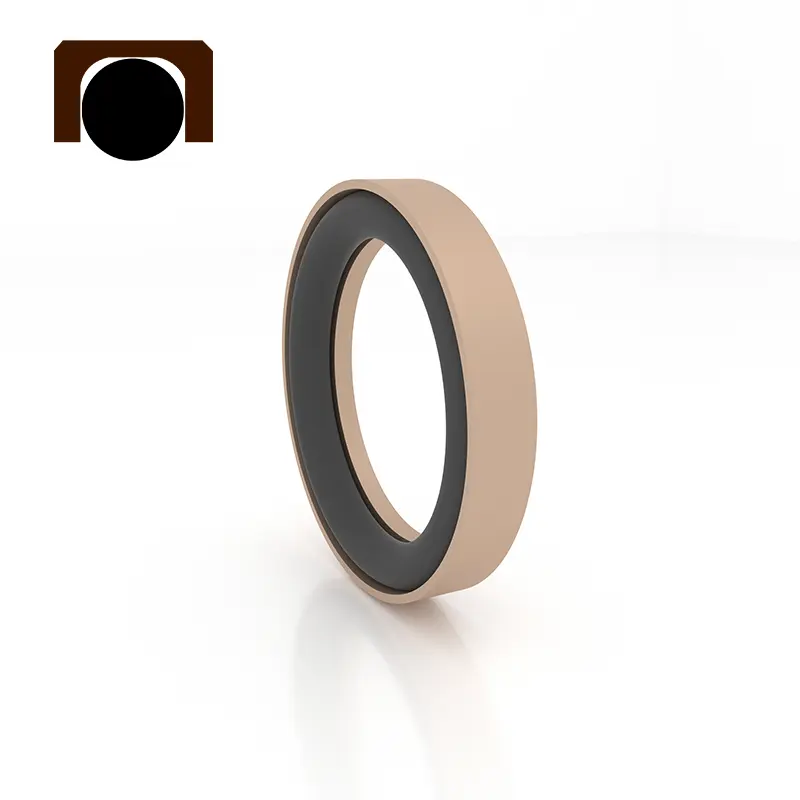

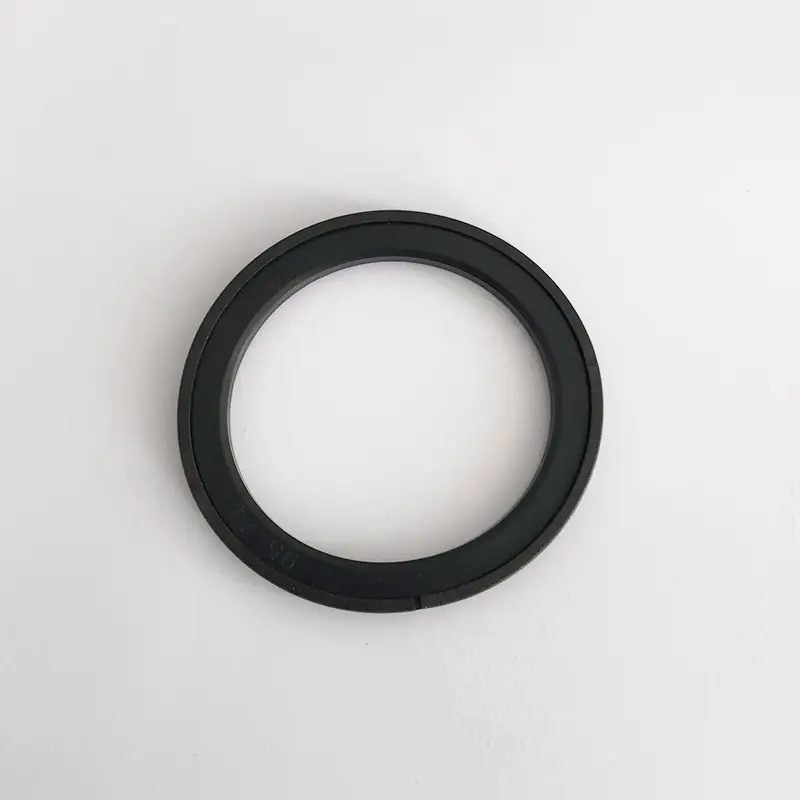

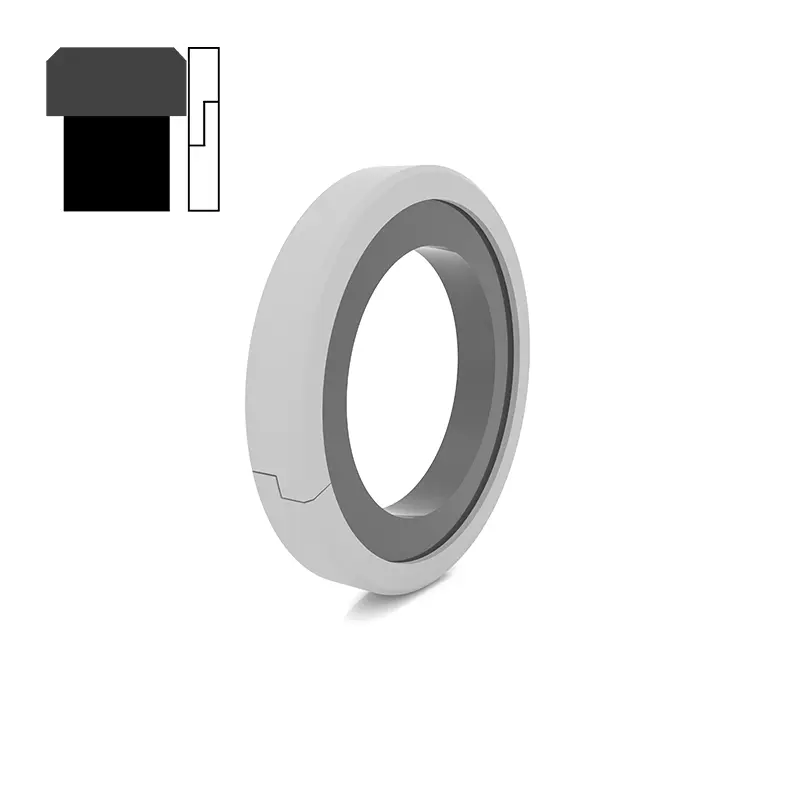

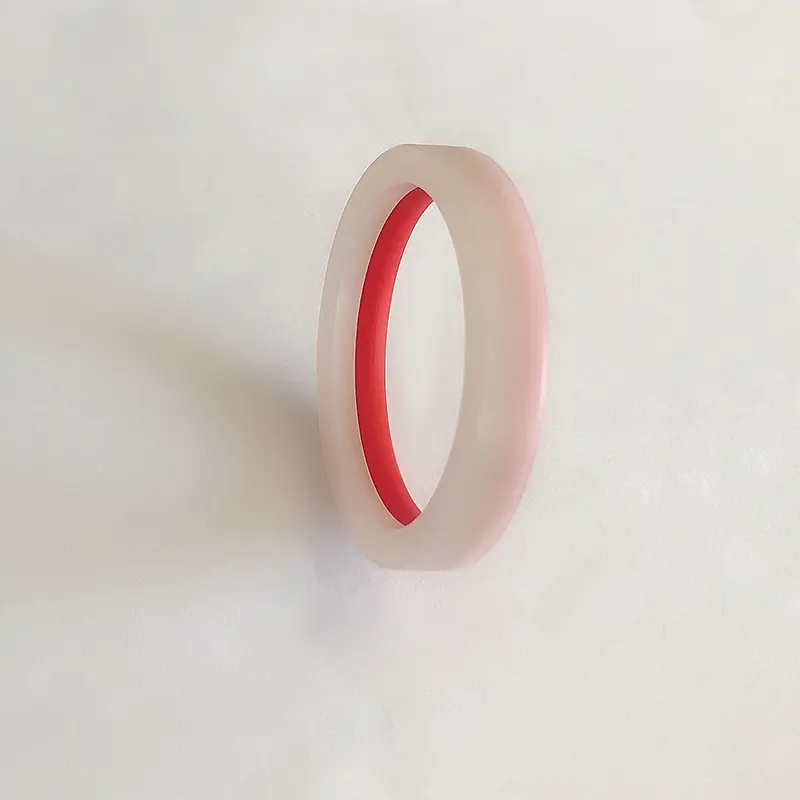

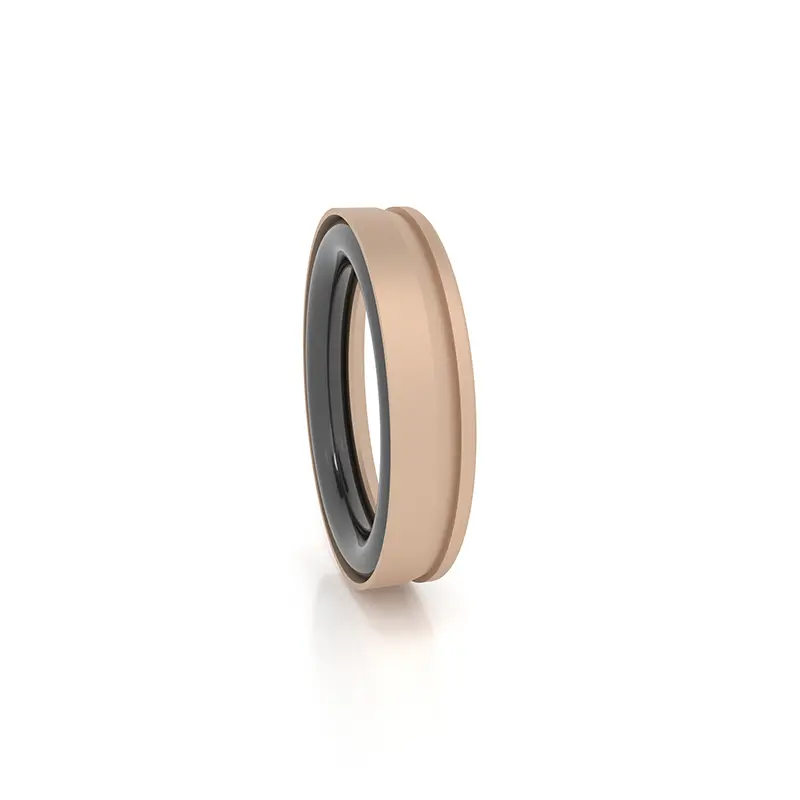

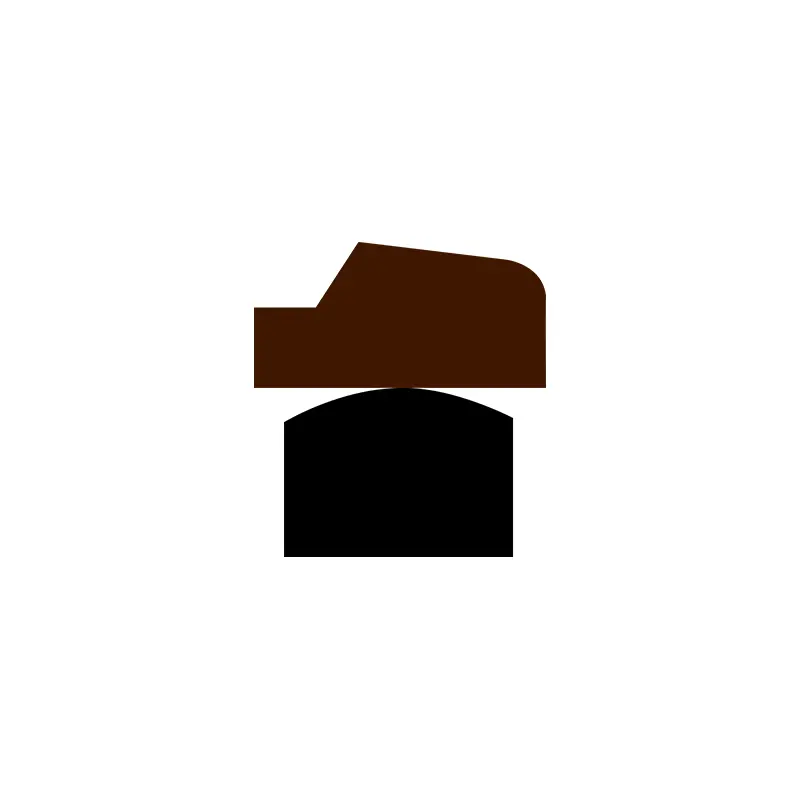

Les joints à haute pression pour les trous de piston sont excellents, constitués de PTFE ou de matériaux composites spéciaux en forme de scellage de forme spéciale et des anneaux en caoutchouc en O élastiques élevés. Selon les joints toriques correspondants, ils sont divisés en séries RC58 - RC64 (adaptées à GB1235), qui sont spécialement utilisées pour le mouvement alternatif hydraulique alternatif.
Le matériau PTFE a une forte stabilité chimique, une résistance à la corrosion acide et alcaline et s'adapte à des environnements chimiques complexes. La bague d'étanchéité et la bague en caoutchouc fonctionnent ensemble pour obtenir un excellent effet d'étanchéité.
Dans l'ingénierie marine, les joints à haute pression pour les trous de piston peuvent fournir une protection clé pour le système hydraulique des détecteurs en haute mer. La pression d'eau en haute mer est élevée et l'eau de mer est très corrosive. L'avantage du matériau est l'une des conditions préalables au produit afin de fournir une résistance à haute pression et une résistance à la corrosion.
Dans la fabrication de machines lourdes, les grandes grues hydrauliques de grue en bénéficient beaucoup. Le chantier de construction est complexe, les bras télescopiques se déplacent fréquemment et la pression varie. Le matériau PTFE est résistant à l'usure, combiné avec une conception de lèvres mince, une compensation en temps réel pour l'usure, un étanchéité serré et une réduction des risques de défaillance.
Dans le domaine des nouveaux véhicules énergétiques, les joints à haute pression pour les trous de piston sont également essentiels. Dans les composants hydrauliques EPS, le matériau est stable et peut sceller avec précision face à l'érosion hydraulique de l'huile et aux changements de température; Dans le système de freinage, pour l'impact à haute pression et la corrosion du liquide de frein, la structure spéciale et l'anneau d'étanchéité de l'épaisseur optimisée empêchent strictement les fuites et assurent la sécurité.
Les joints à haute pression pour les trous de piston que nous produisons ont des modèles avec une conception de lèvres mince avec une bonne compensation et un excellent scellement. Ils sont bien optimisés pour la pression de l'eau et les milieux à faible viscosité. La structure spéciale est résistante à la haute pression et a une excellente qualité de matériau. C'est le meilleur choix pour ouvrir un scellement efficace.
Caractéristiques du produit:
1. Faible frottement, petite résistance de départ, mouvement lisse, frottement dynamique et statique égal, pas rampant;
2. Une longue durée de vie peut être utilisée pour les joints de lubrification sans huile;
3. Peut être utilisé pour le scellement des milieux à haute pression, à ultra-pression, à l'eau et autres milieux à faible viscosité;
4. Peut être utilisé pour le scellement de l'eau et d'autres milieux à faible viscosité
Sélection des matériaux

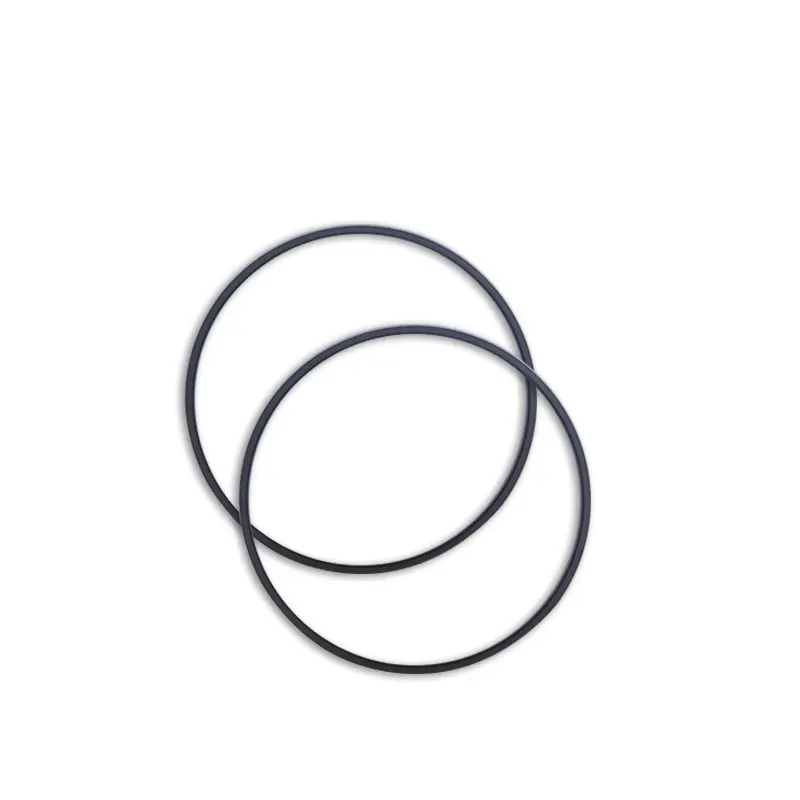

1. Les matériaux pour les joints toriques sont: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), etc.
2.
| Conditions de travail applicables des joints à haute pression pour les trous de piston (les valeurs limites ne doivent pas apparaître en même temps) | |||||
| Profil | Modèle | Pression (MPA) |
Température (℃) | Vitesse (m / s) | Médias |
 |
RC51 / RC52 | ≤70 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC53 / RC54 | ≤100 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC55 | ≤200 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC56 / RC57 | ≤100 | 35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
RC58 / RC59 | ≤200 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | |||||
 |
Rc60 | ≤260 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | |||||
 |
Rc61 | ≤60 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | |||||
 |
Rc61-b | ≤60 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | |||||
 |
Rc62 | ≤60 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), eau, etc. |
| -20 ~ + 200 (FKM du joint torique correspondant) | |||||
 |
RC63 / SPGC | ≤20 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
Rc64 | ≤20 | -35 ~ + 100 (NBR du joint torique correspondant) | ≤6 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), gaz, etc. |
| -20 ~ + 180 (FKM du joint torique correspondant) | |||||
 |
D'ACCORD | ≤50 | -35 ~ + 110 (NBR du joint torique correspondant) | ≤1 | Huile hydraulique à base de minéraux, liquide issue de la flamme (HFA / HFB), etc. |
Exemple de commande:
Modèle de commande RC51-80X70X7.6-PTFE3-R01
Diamètre du modèle-cylindre x Diamètre de rain
Modèle de commande RC53-80x69.6x9.8-PFFE3 -R01
Diamètre du modèle-cylindre x Diamètre de rain
Modèle de commande RC55-80X69.4X10.6-PFFE3-R01
Diamètre du modèle-cylindre x Diamètre de rain
Modèle de commande RC56-80X70X9.2-PTFE3 -R01
Diamètre du modèle-cylindre x Diamètre de rain
Modèle de commande OK-80X59X8 Diamètre du cylindre Diamètre de rain
Caractéristiques

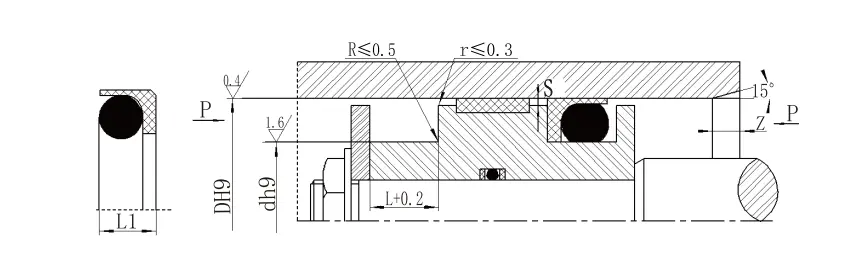

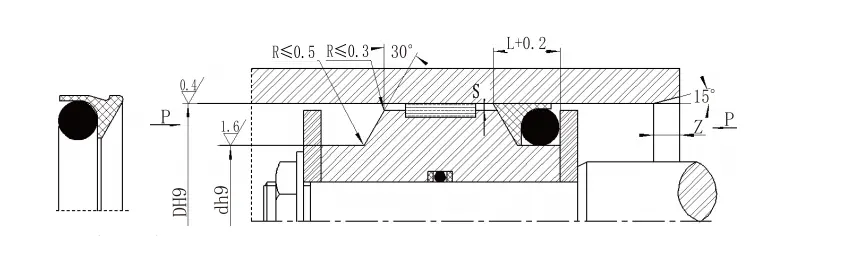

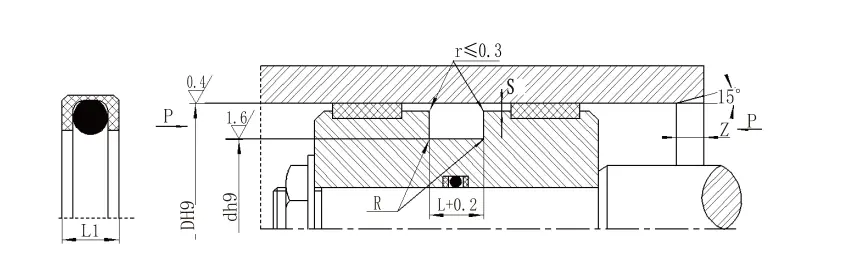

Tableau de paramètres de spécification RC51 (toutes les spécifications dans la plage de paramètres sont disponibles)| Type standard DH9 Rc51 |
Charge légère DH9 RC51-Q |
Charge lourde DH9 RC51-Z |

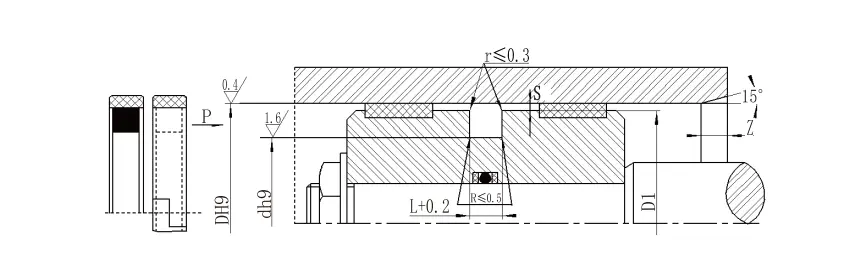

Diamètre de rainure D H9 |
Largeur de rainure L+0.2 |
Hauteur du joint L1 | Clairance radiale smax | Chanfreiner Zmin |
Diamètre de fil toxique d0 |
|
| <20MPA | <40MPA | ||||||||
| 8 ~ 12 | 12.9 ~ 23,9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23,9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-3.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-5.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Remarque: 1. Il est plus facile à installer dans des rainures fermées> 30 mm à l'aide de la série de charges légères. | |||||||||
| 2. Veuillez consulter notre entreprise pour une installation de groove fermée. | |||||||||
| 3. Pour la pression> 40MPA, la zone racine du joint utilise une tolérance d'ajustement H8 / F8. | |||||||||
| Spécifications RC52 (correspondance du joint torique GB1235) (toutes les spécifications dans la plage de paramètres sont disponibles) | ||||||
| Plage d'ouverture D H9 |
Diamètre de rainure D H9 |
Largeur de rainure L+0.2 |
Hauteur du sceau L1 |
Dégagement radial Smax |
Chanfreiner Zmin |
Diamètre de fil toxique d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-5.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Exemple de commande RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| Modèle de diamètre de cylindre x Diamètre de rain | ||||||
| Spécifications RC53 (toutes les spécifications dans la plage de paramètres sont disponibles) | ||||||
| Plage d'ouverture D H9 |
Diamètre de rainure D H9 |
Largeur de rainure L+0.2 |
Déclaration radiale SMAX | Chanfreiner Zmin |
Diamètre de fil toxique dO |
|
| <40MPA | <60MPA | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-3.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Spécifications RC54 (correspondance du joint torique GB1235) (toutes les spécifications dans la plage de paramètres sont disponibles) | ||||||
| Plage d'ouverture D H9 | Diamètre de rainure D H9 | Largeur de rainure L+0.2 | Déclaration radiale SMAX | Chanfreiner Zmin | Diamètre de fil toxique dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Remarque: Pour la pression> 60MPA, la zone racinaire du joint utilise une tolérance d'ajustement H8 / F8 et le sceau de joint à ultra-haute pression <0,05. | ||||||
| Plage d'ouverture D H9 | Diamètre de rainure D H9 | Largeur de rainure L+0.2 | Déclaration radiale SMAX | Chanfreiner Zmin | Diamètre de fil toxique dO | |
| <40MPA | <60MPA | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Remarque: Pour la pression> 60MPA, la zone racinaire du joint utilise une tolérance d'ajustement H8 / F8 et le sceau de joint à ultra-haute pression <0,05. | ||||||

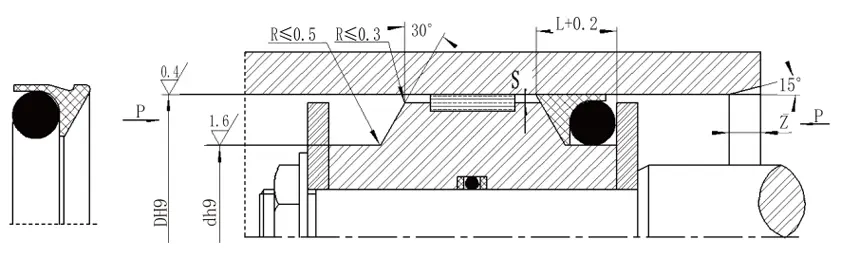

| Spécifications RC56 (toutes les spécifications dans la plage de paramètres sont disponibles) | ||||||||||
| Type standard DH9 RC56 |
Charge légère DH9 RC56-Q |
Charge lourde DH9 RC56-Z |
Diamètre de rainure D H9 |
Largeur de rainure L+0.2 |
Hauteur du joint L1 | Coins arrondis Rmax |
Clairance radiale smax | Chanfreiner Zmin |
Diamètre du fil du joint torique DO | |
| <20MPA | <40MPA | |||||||||
| 8 ~ 12,9 | 13 ~ 23,9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49.9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-3.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Remarque: 1. Pour les pressions> 60MPA, la zone racinaire du joint utilise la tolérance de correspondance H8 / F8 et le sceau de joint à ultra-haute pression <0,05. 2. Pour les diamètres de cylindre> 30 mm, il peut être installé dans des rainures fermées. Veuillez consulter notre entreprise. | ||||||||||
| Spécifications RC57 (correspondance du joint torique GB1235) (toutes les spécifications dans la plage de paramètres sont disponibles) | ||||||||
| Plage d'ouverture D H9 | Diamètre de rainure D H9 | Largeur de rainure L+0.2 | Hauteur du sceau L1 | Coins ronds Rmax | Clairance radiale smax | Chanfreiner Zmin | Diamètre de fil toxique dO | |
| <20MPA | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Exemple de commande RC57—80x69.2x9.8-PFFE3-R01 | ||||||||
| Diamètre du modèle-cylindre x Diamètre de rainure X Largeur de rain | ||||||||
