Joint composé KDAS

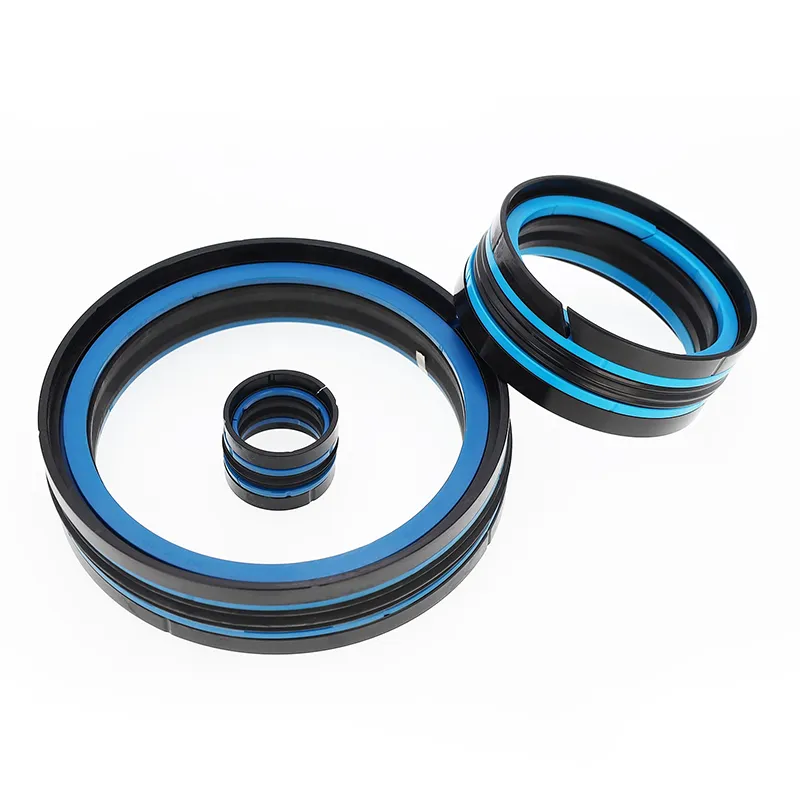

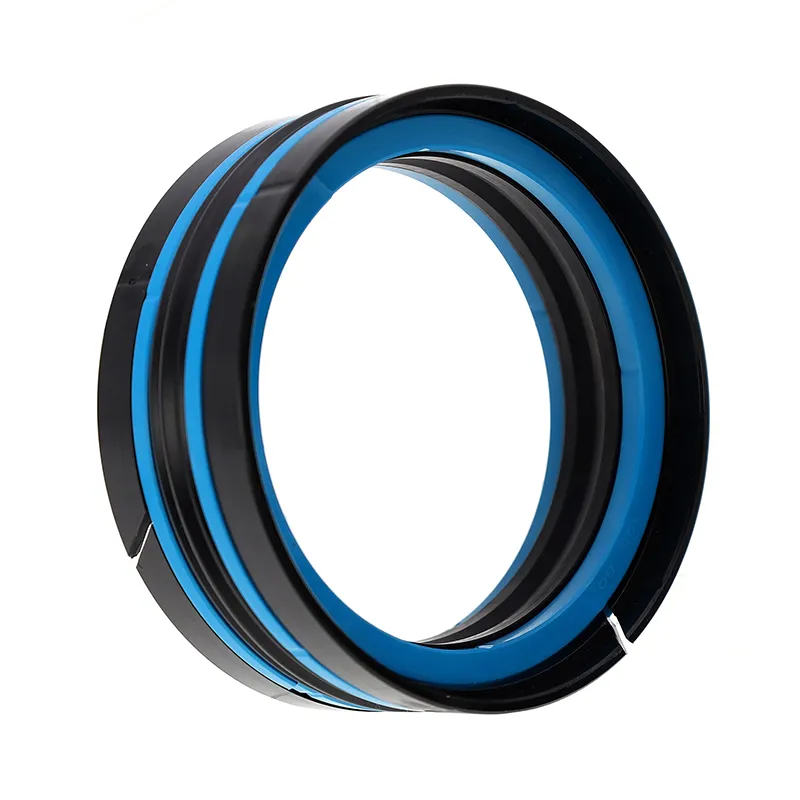

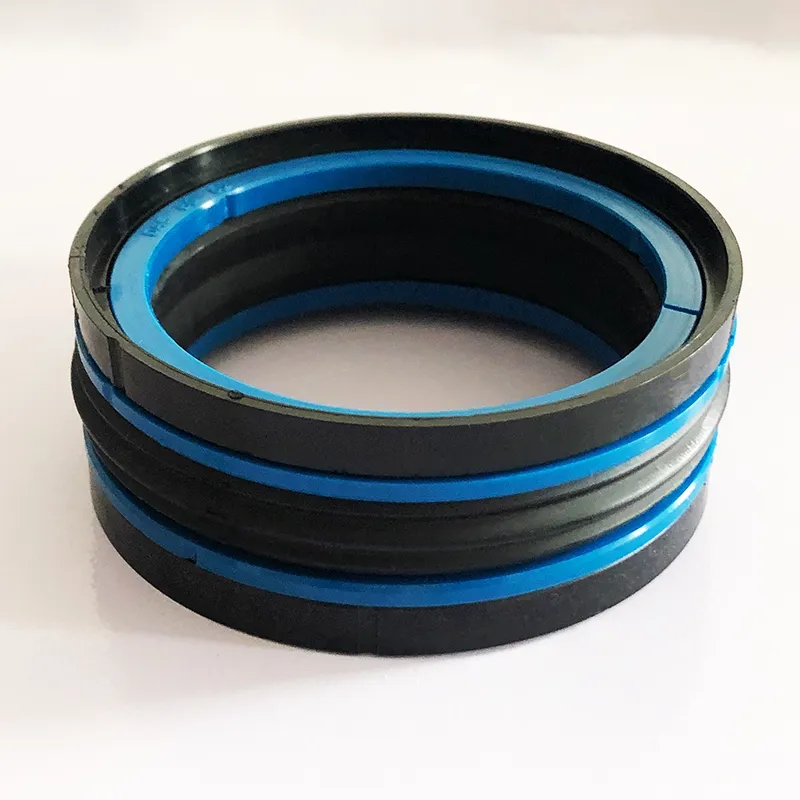

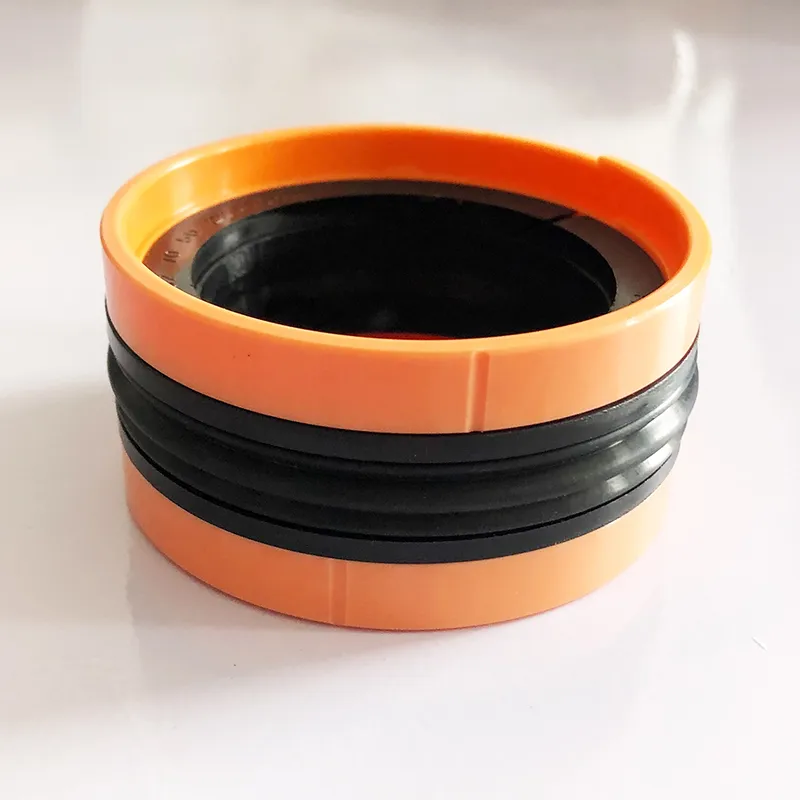

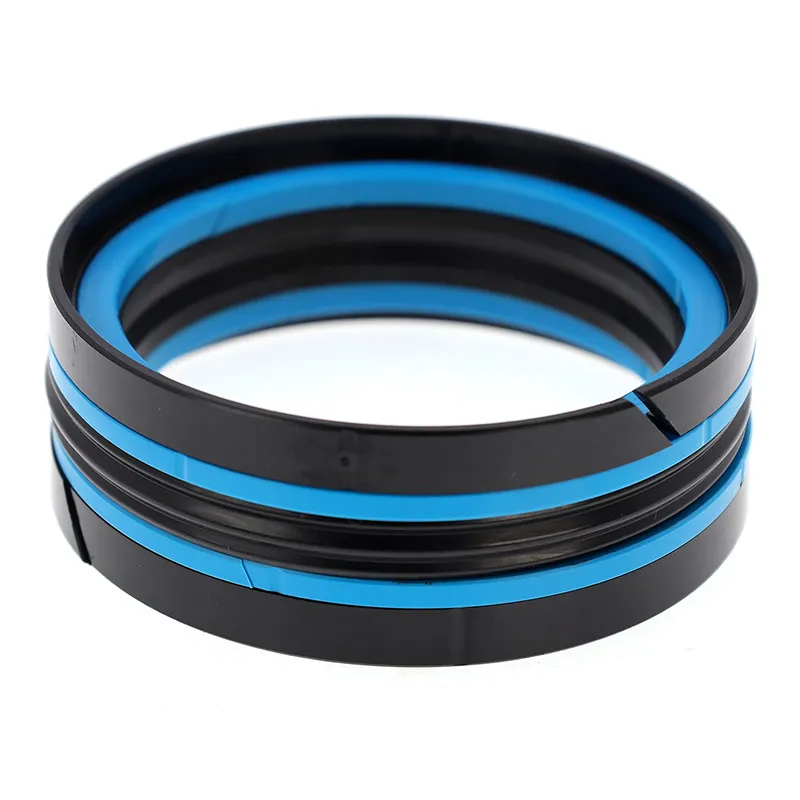

Le joint composé KDAS est un ensemble de joint de piston de type compression à cinq composants composé d'un élément d'étanchéité en caoutchouc, de deux anneaux de retenue et de deux anneaux de guidage. Il convient à l'étanchéité des pistons à pression bidirectionnelle.

Caractéristiques:

1. Excellente étanchéité, haute fiabilité et structure compacte ;

2. Aucune intrusion dans les jeux radiaux ;

3. Installation simple, intégrée au piston ;

4. La géométrie spéciale de l'élément d'étanchéité NBR empêche toute déformation de la rainure lors de l'installation.

Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)

Sélection des matériaux

1. Matériau de l'anneau en caoutchouc assorti : caoutchouc nitrile R01.

2. Matériau de la bague de retenue : Nylon PA/Polyoxyméthylène (POM)

3. Matériau de l'anneau de guidage : Nylon PA/Polyoxyméthylène (POM)/Polytétrafluoroéthylène (PTFE)

Exemple de commande

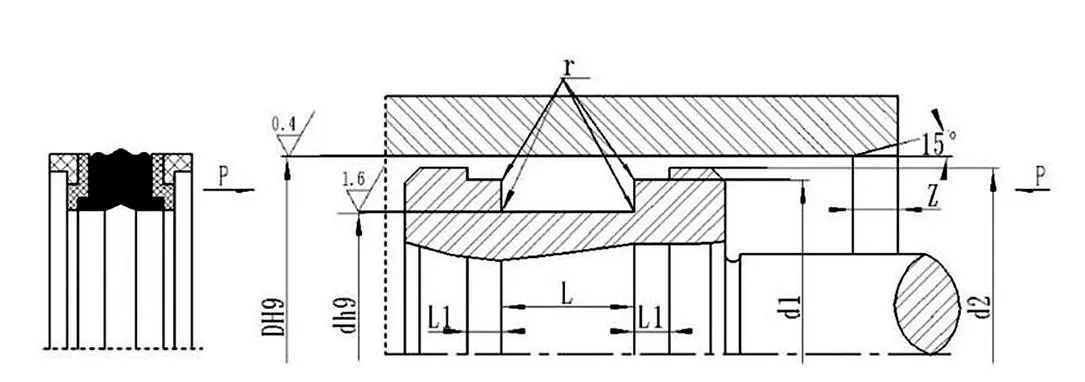

Modèle de commande KDAS-80x60x22,4 Alésage du cylindre x Diamètre de rainure x Largeur de rainure (L)
