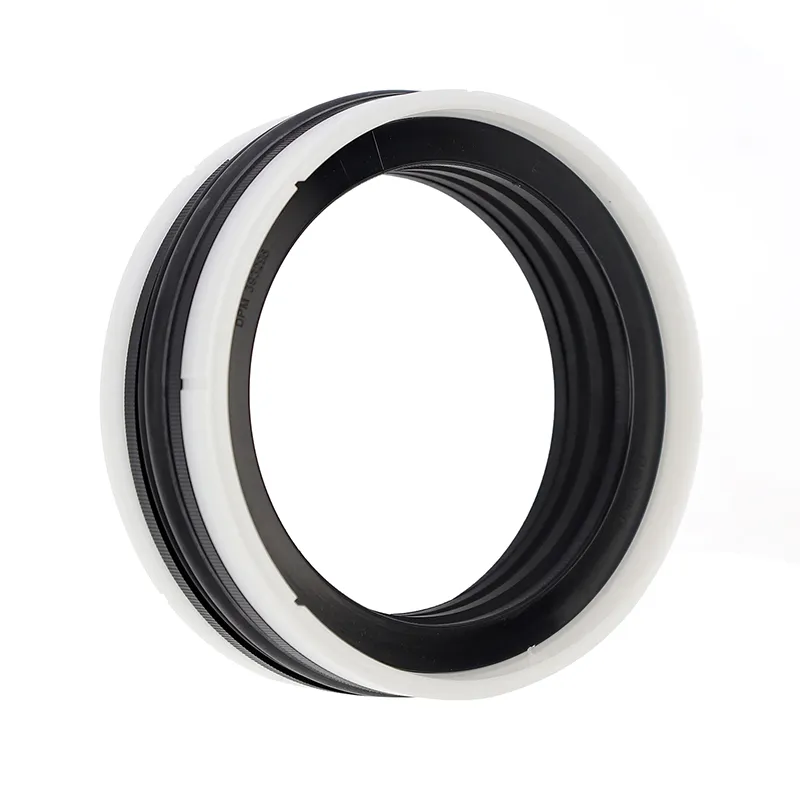

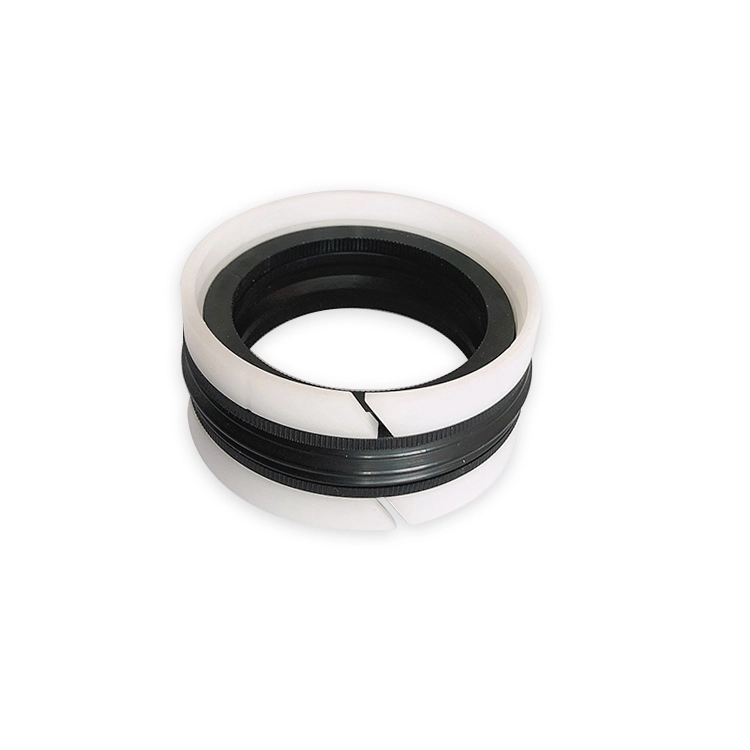

Joint composé TPM

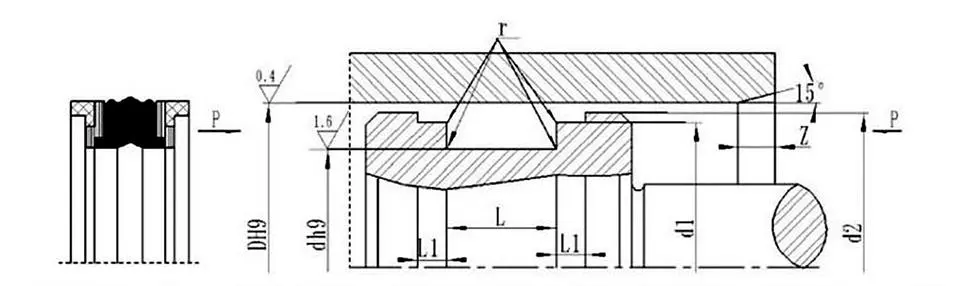

Le joint de piston (alésage) combiné TPM est un ensemble de joint de piston à compression à cinq composants composé d'un élément d'étanchéité profilé en caoutchouc, de deux anneaux de retenue et de deux anneaux de guidage. Sa conception à rainure empêche efficacement la distorsion lors de l'assemblage et convient à l'étanchéité des pistons à pression bidirectionnelle.

Caractéristiques:

1. Excellente étanchéité, haute fiabilité et structure compacte ;

2. Aucune intrusion dans les jeux radiaux ;

3. installation simple, montage intégral du piston ;

4. La géométrie spéciale de l'élément d'étanchéité NBR empêche toute déformation dans la rainure lors de l'installation.

Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)

Sélection des matériaux

1. Matériau de l'anneau en caoutchouc : Nitrile R01

2. Matériau de la bague de retenue : Nylon PA/Polyoxyméthylène (POM)

3. Matériau de l'anneau de guidage : Nylon PA/Polyoxyméthylène (POM)/Polytétrafluoroéthylène (PTFE)

Exemple de commande

Modèle de commande TPM-80x60x22,4 Alésage du cylindre x Diamètre de rainure x Largeur de rainure (L)
