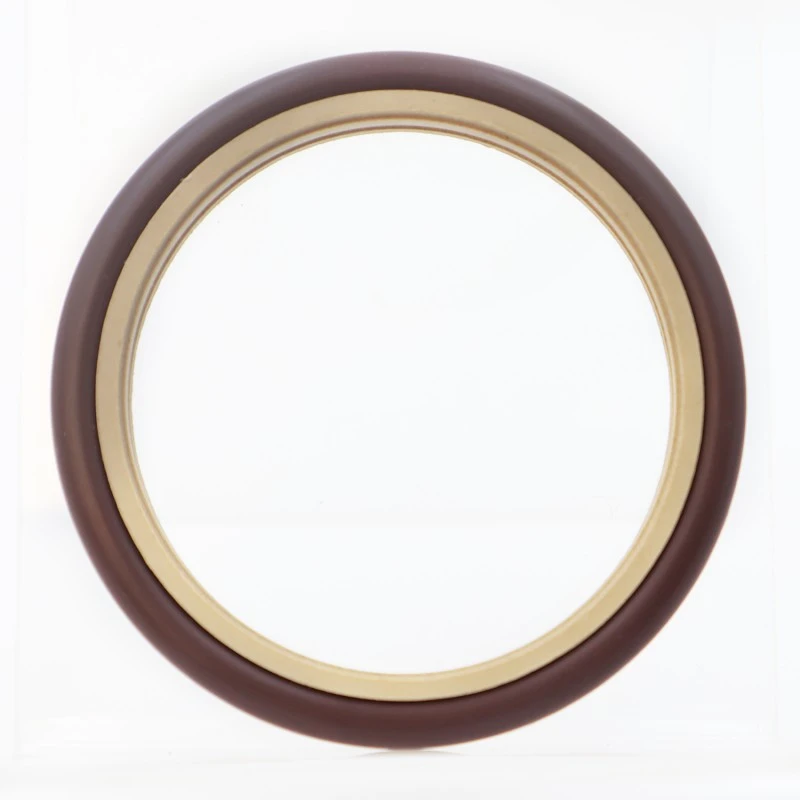

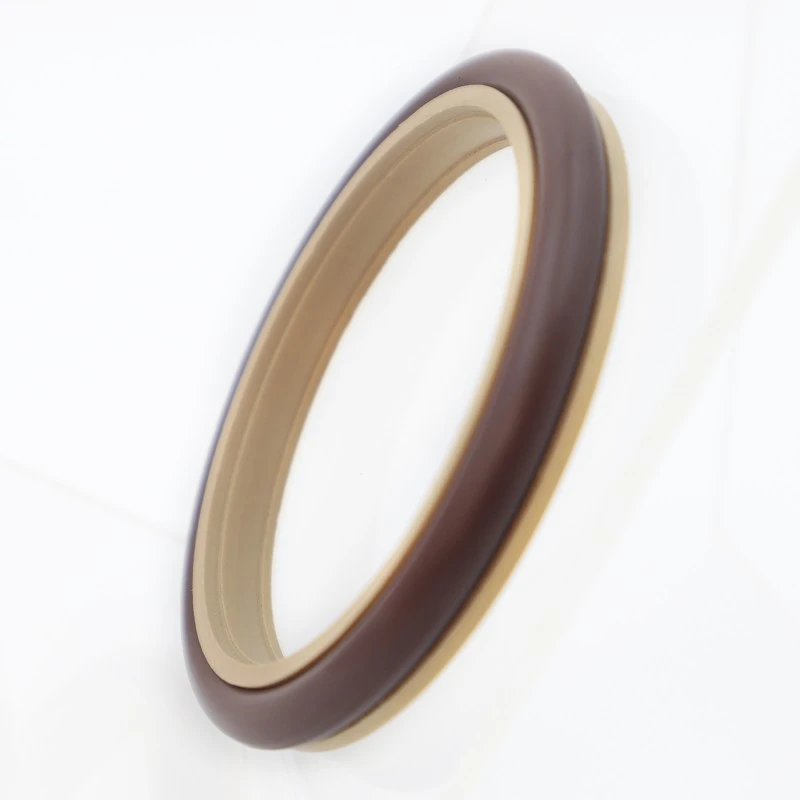

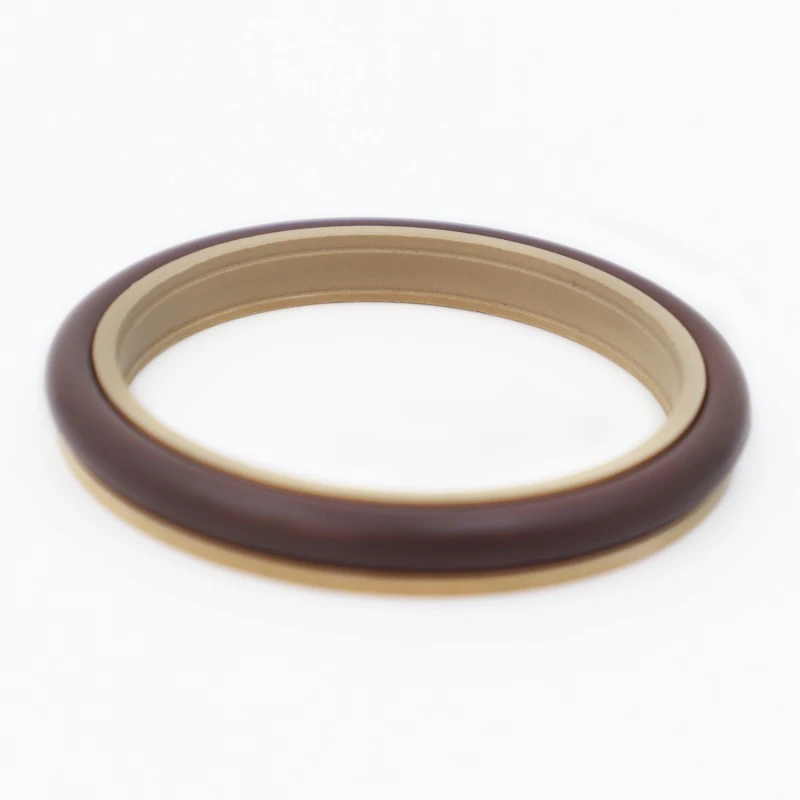

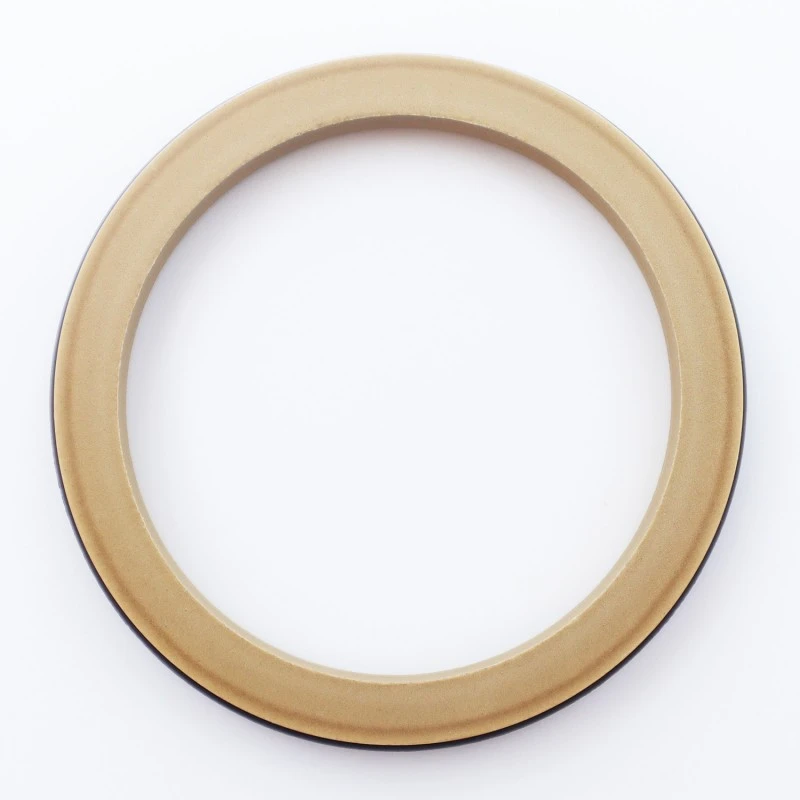

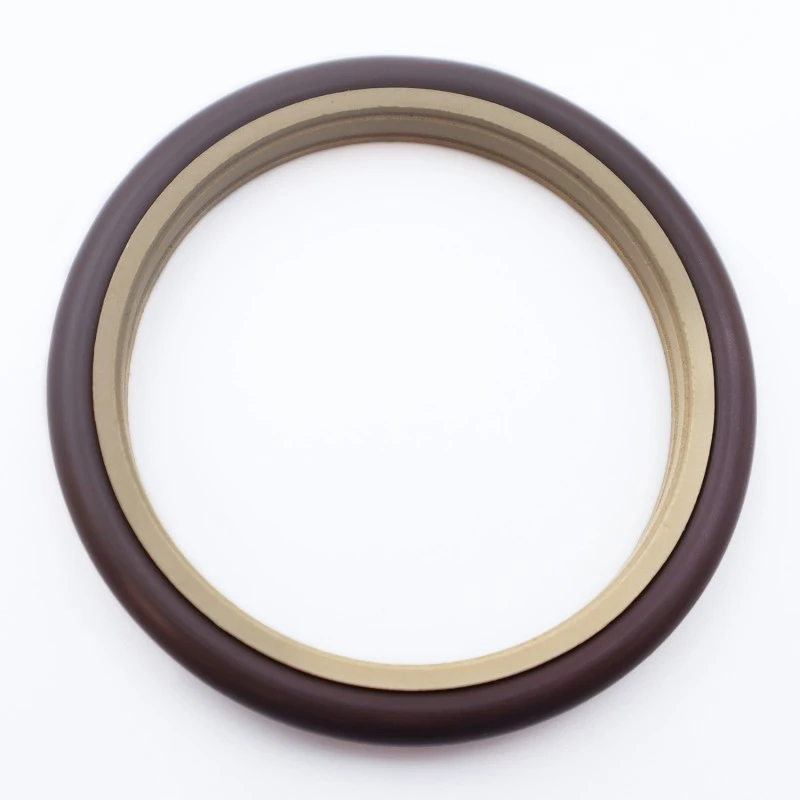

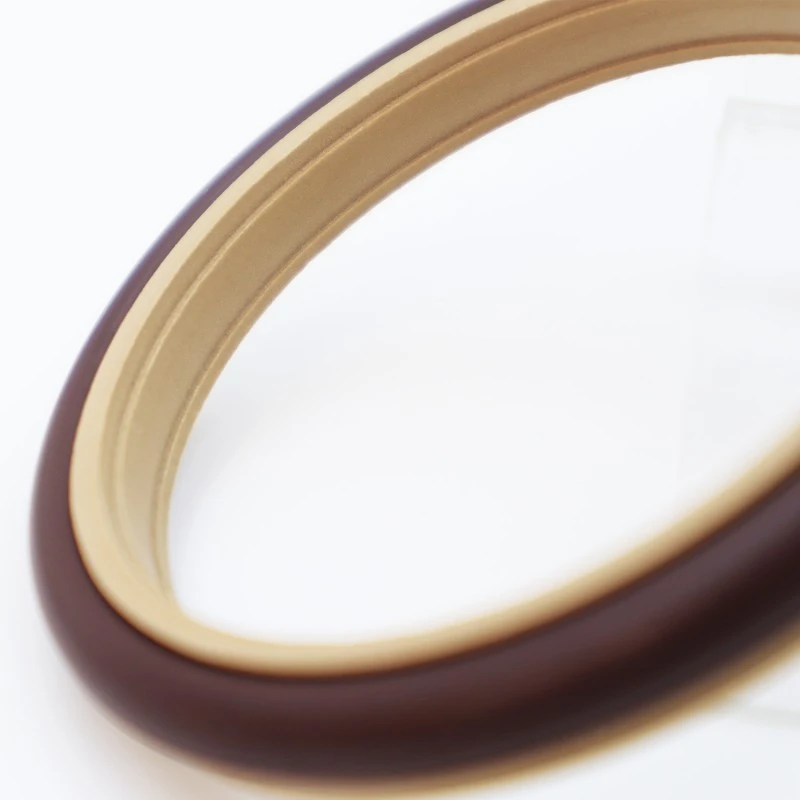

Ruichen fabrique un joint composé de type labyrinthe pour arbres rotatifs, disponible en RC2051-B (type standard) et RC2051-G (type haute vitesse). La conception unique des lèvres du RC2051 offre d'excellentes performances d'étanchéité et une résistance au frottement extrêmement faible, même lorsqu'elle est utilisée pour une étanchéité pneumatique alternative ou rotative.
|
Pression/MPa |
Température / °C |
Valeur Pv de référence /Mpa.m/s |
Vitesse de référence /m/s |
Moyen |
|
≤70 (modèle standard) |
-35~+100 (joint torique NBR) |
≤10 |
＜2 |
Huile hydraulique, émulsion, eau, gaz, etc. |
|
≤30 (modèle haute vitesse) |
-20~+200 (joint torique FKM) |
＜6 |
Sélection des matériaux
1. Matériaux de joint torique disponibles : caoutchouc nitrile butadiène R01 (NBR), caoutchouc fluoré R02 (FKM), etc.
2. Matériau de la bague d'étanchéité : matériau standard PTFE4, d'autres matériaux facultatifs incluent PTFE1, PTFE2, PTFE3 et PTFE5.
Ruichen est non seulement en mesure de vous fournir des produits, mais également une gamme complète d'assistance professionnelle, des produits à la technologie. Conseils de sélection professionnels, analyse des pannes et questions et réponses techniques. Voilà ce que nous pouvons vous fournir. Si vous rencontrez des problèmes d'étanchéité, nous organiserons rapidement des ressources techniques pour vous aider à localiser la cause profonde de la défaillance grâce à une analyse métallographique, une analyse spectrale et d'autres moyens. Et notre aide ne s’arrêtera pas là, mais vous proposera également des programmes d’amélioration efficaces.
Exemple de commande
Modèle de commande : RC2051—80x91,7x7,6—PTFE3—R01
Modèle : dxDxL-
Code matériel :

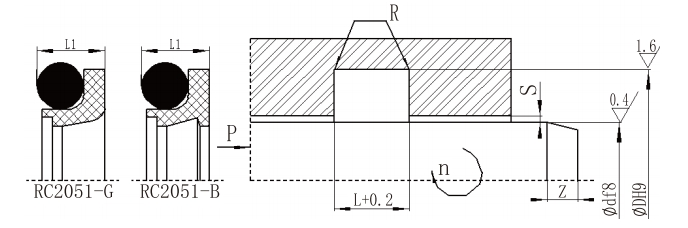

Tableau des spécifications et des paramètres (toute spécification dans la plage de paramètres est disponible)
|
d f8 Modèle standard RC2051 |
d f8 Type de charge légère RC2051-Q |
d f8 Type de charge lourde RC2051-Z |
DH9 |
L+⁰.2 |
LI |
Rmax |
Petit |
Znin |
faire |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
. |
5 ~ 15,9 |
-- |
j+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5 ~ 15,9 |
16 ~ 38,9 |
--- |
j+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38,9 |
39 ~ 107,9 |
5 ~ 15,9 |
j+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107,9 |
108~670,9 |
16 ~ 38,9 |
j+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671～999 |
39 ~ 107,9 |
j+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670,9 |
j+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
j+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000-1599 |
j+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Remarque : 1. Pour les diamètres d'arbre ≤ 30 mm, des rainures ouvertes sont recommandées.
2. La dureté de surface de l'arbre rotatif doit être HRC > 58.
