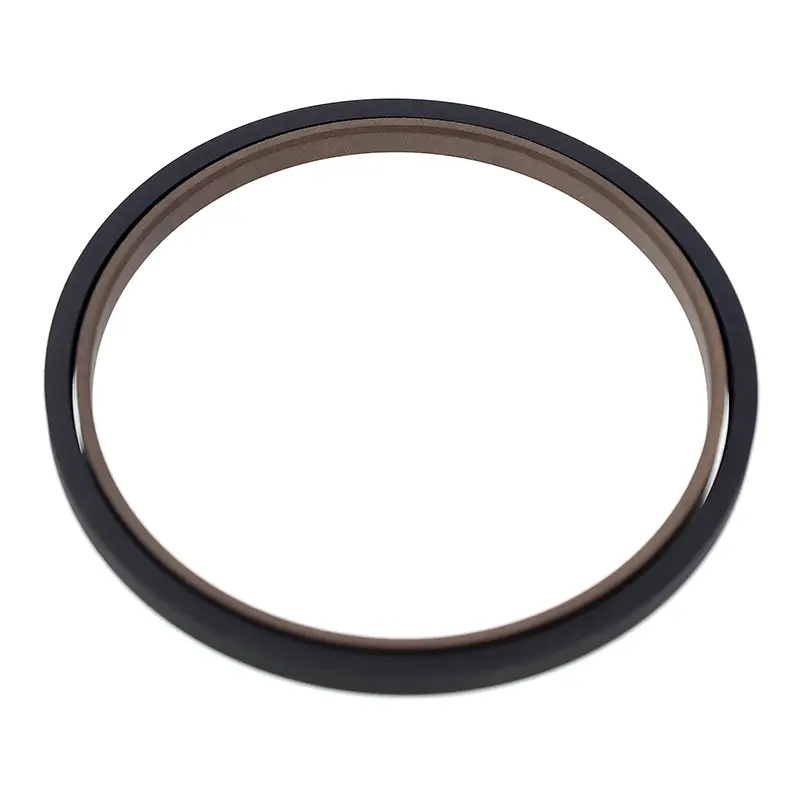

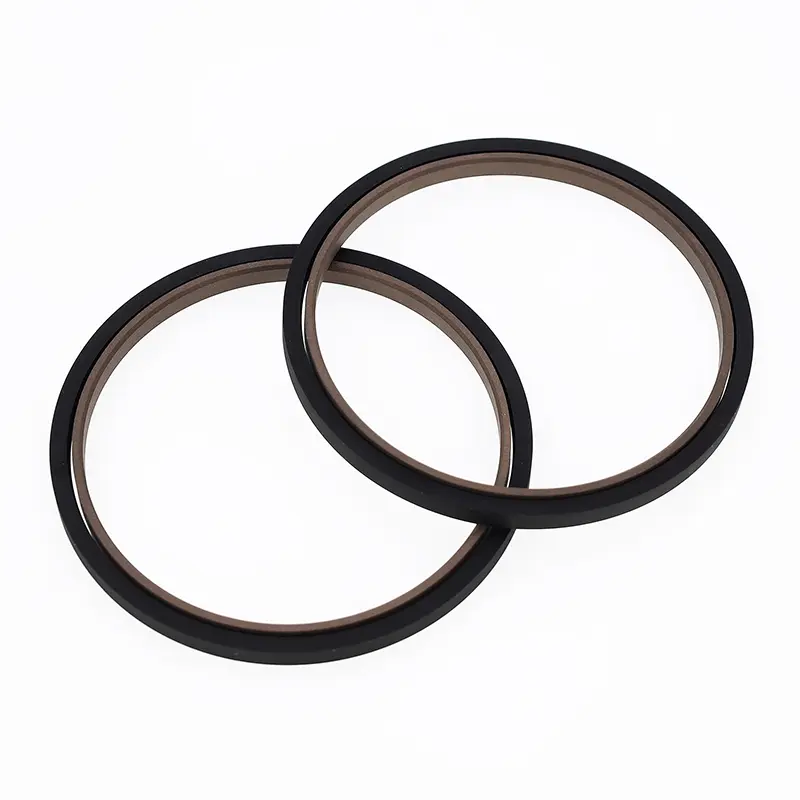

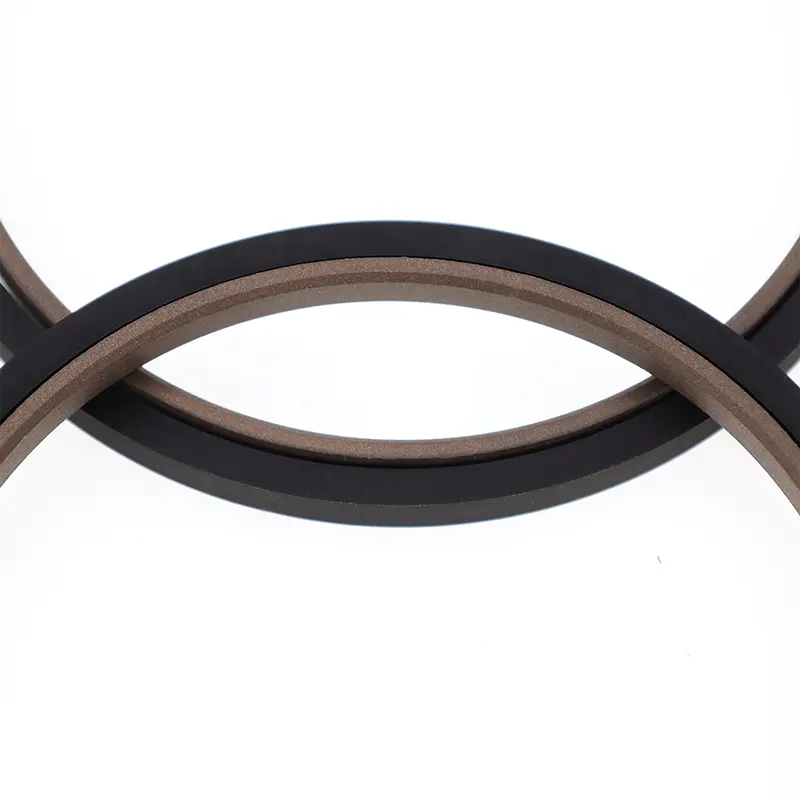

Le joint combiné rectangulaire pour tiges de piston se compose d'un joint d'étanchéité rectangulaire rempli de PTFE et d'un anneau rectangulaire en caoutchouc. Il convient au scellement sous pression bidirectionnel dans les applications hydrauliques et pneumatiques alternatives. La bague rectangulaire fournit une force radiale et compense l'usure de la bague d'étanchéité. Pour les diamètres de tige inférieurs à 30 mm, une conception à rainure fendue (ouverte) doit être utilisée.
Caractéristiques:
1. Faible frottement, faible résistance au démarrage, mouvement fluide, frottement dynamique et statique égal et aucun fluage ;
2. Joint à double usage pour les applications hydrauliques et pneumatiques, adapté à l'étanchéité à pression bidirectionnelle ;
3. Longue durée de vie, adaptée à une lubrification sans huile ;
4. Conception compacte pour une installation et un entretien faciles.
Conditions de fonctionnement applicables (les valeurs extrêmes ne doivent pas apparaître simultanément)
|
Pression Mpa |
Température ℃ |
Vitesse m/s |
Moyen |
Espace d'extrusion Smaximum |
|
≤40 |
-35~+100 (anneau rectangulaire assorti NBR) |
≤4 |
Huile hydraulique minérale, fluide ignifuge (HFA/HFB), eau, gaz… |
0,4 (<25MPA) |
|
-20~+200 (anneau rectangulaire correspondant FKM) |
0,2 (<40MPA) |
Sélection des matériaux
1. Matériaux rectangulaires disponibles : caoutchouc nitrile R01 (NBR), caoutchouc fluoré RO2 (FKM), etc.
2. Matériaux de la bague d'étanchéité : PTFE2, PTFE3, PTFE4 (voir description du matériau).
Exemple de commande
Modèle de commande SPN-d*DL-PTFE3-R01 : Diamètre de la tige*Diamètre du fond de la rainure*Largeur de la rainure
Modèle SPN PTFE3 - Code matériau PTFE modifié R01 - Code matériau de l'anneau rectangulaire
