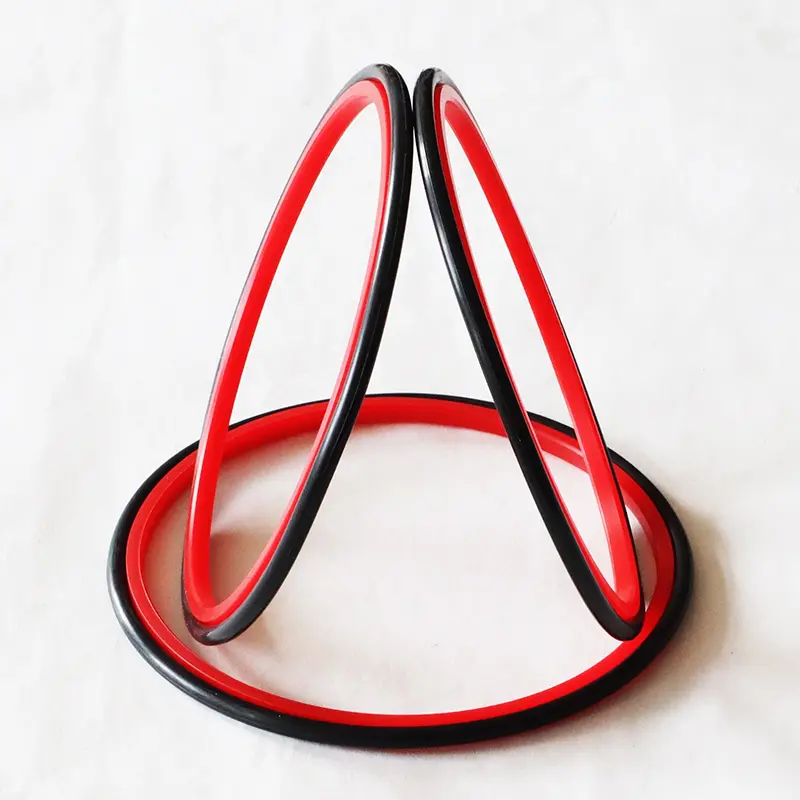

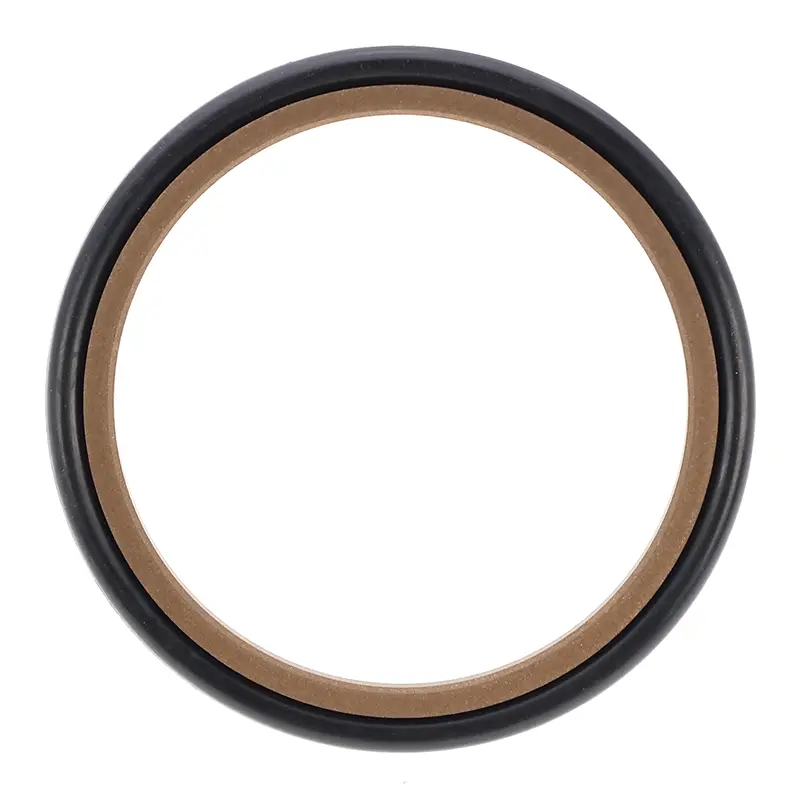

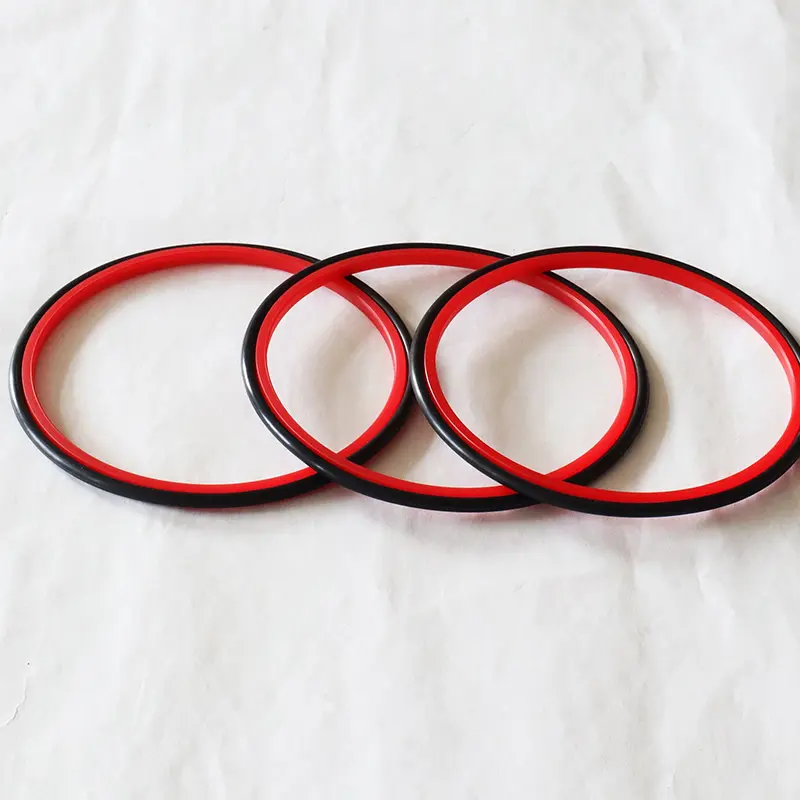

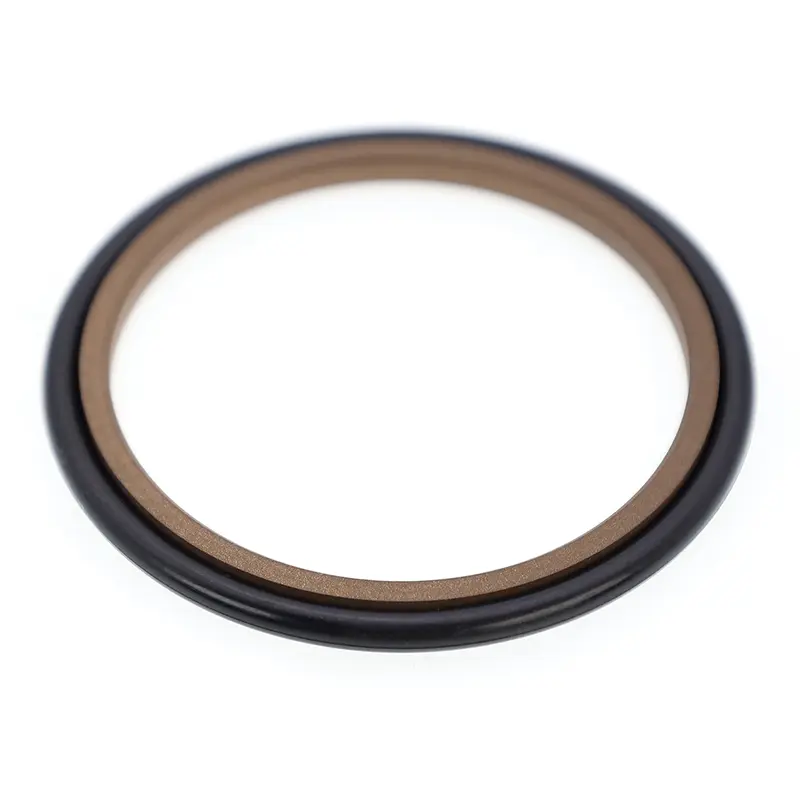

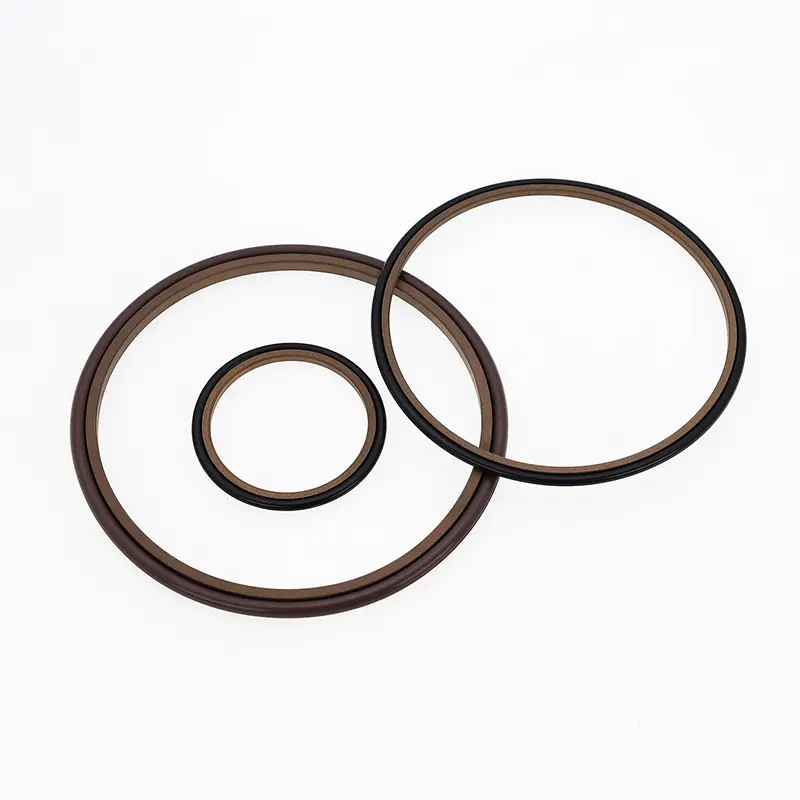

Les anneaux Glyd pour arbres se composent d'une bague d'étanchéité rectangulaire remplie de PTFE et d'un joint torique, adaptés à l'étanchéité à la pression bidirectionnelle dans les applications hydrauliques alternatives. Le joint torique fournit une force radiale et compense l'usure de la bague d'étanchéité. Ils sont généralement utilisés conjointement avec un anneau de guidage. Des rainures fendues (ouvertes) doivent être utilisées pour les diamètres de tige inférieurs à 30 mm.
Caractéristiques:
1. Faible frottement, faible résistance au démarrage, mouvement fluide, frottement dynamique et statique égal et aucun fluage ;
2. Pression très stable sous pression et dans des conditions difficiles ;
3. Longue durée de vie, adaptée à une étanchéité sans huile ;
4. Convient pour sceller des supports à faible viscosité tels que l'eau ;
Conditions de travail applicables (les valeurs limites ne doivent pas apparaître en même temps)
|
Pression Mpa |
Température ℃ |
Vitesse m/s |
Moyen |
|
≤60 |
-35~+100 (joint torique NBR correspondant) |
≤6 |
Huile hydraulique minérale, fluide ignifuge (HFA/HFB), eau, etc. |
|
-20~+200 (joint torique FKM correspondant) |
Sélection des matériaux
1. Matériaux de joint torique disponibles : caoutchouc nitrile-butadiène R01 (NBR), caoutchouc fluoré RO2 (FKM), etc.
2. Matériaux de la bague d'étanchéité : PTFE2, PTFE3, PTFE4, PU, etc.
Exemple de commande
Modèle de commande : RC11-40x55.1x6.3-PTFE3-R01

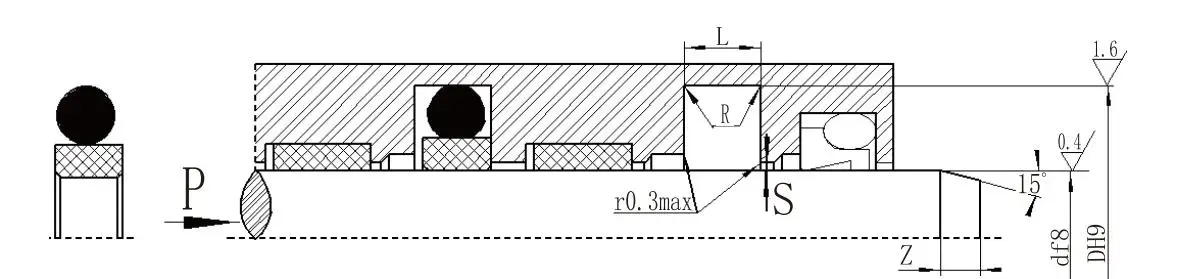

Modèle de commande : RC11-B-40x55.1x6.3-PTFE3-RO2 Modèle : Diamètre de la tige x Diamètre de la rainure x Largeur de la rainure PTFE3 (PTFE modifié) Code matériau : R01, R02 - Code matériau du joint torique
