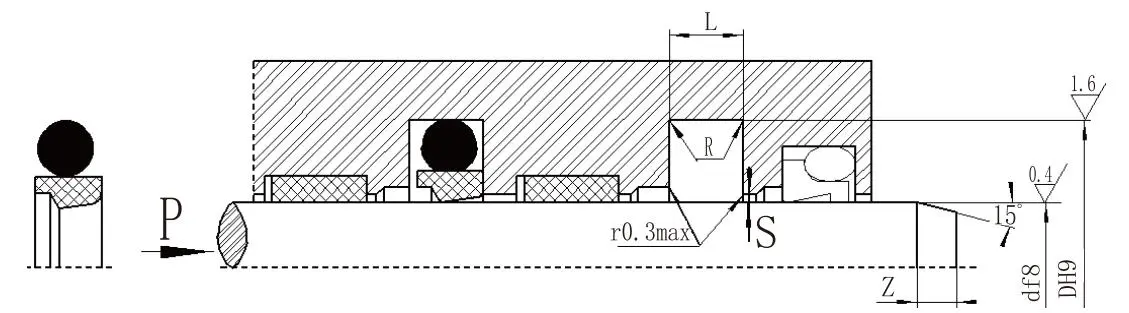

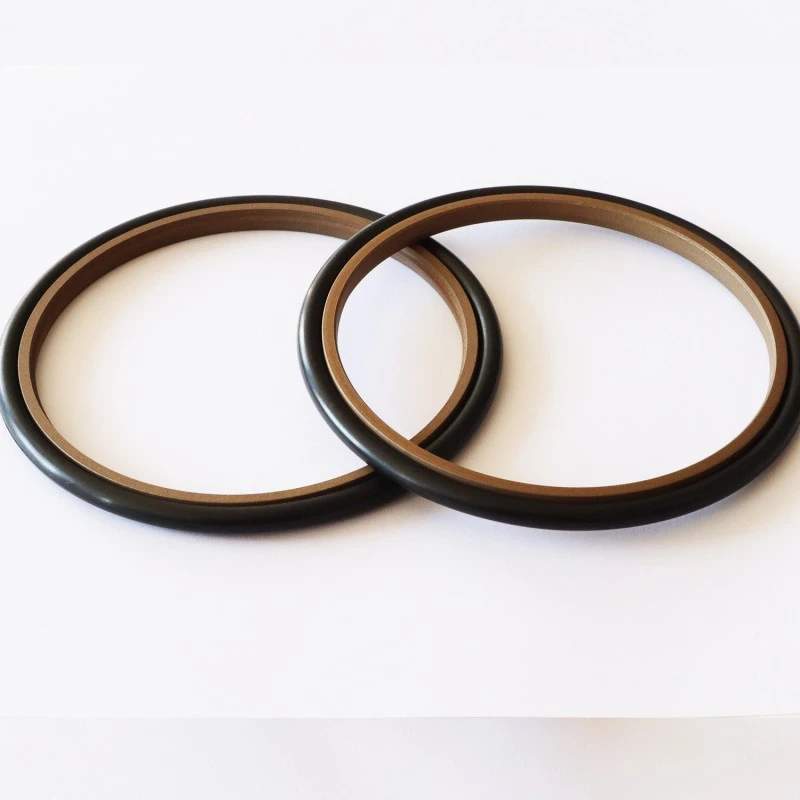

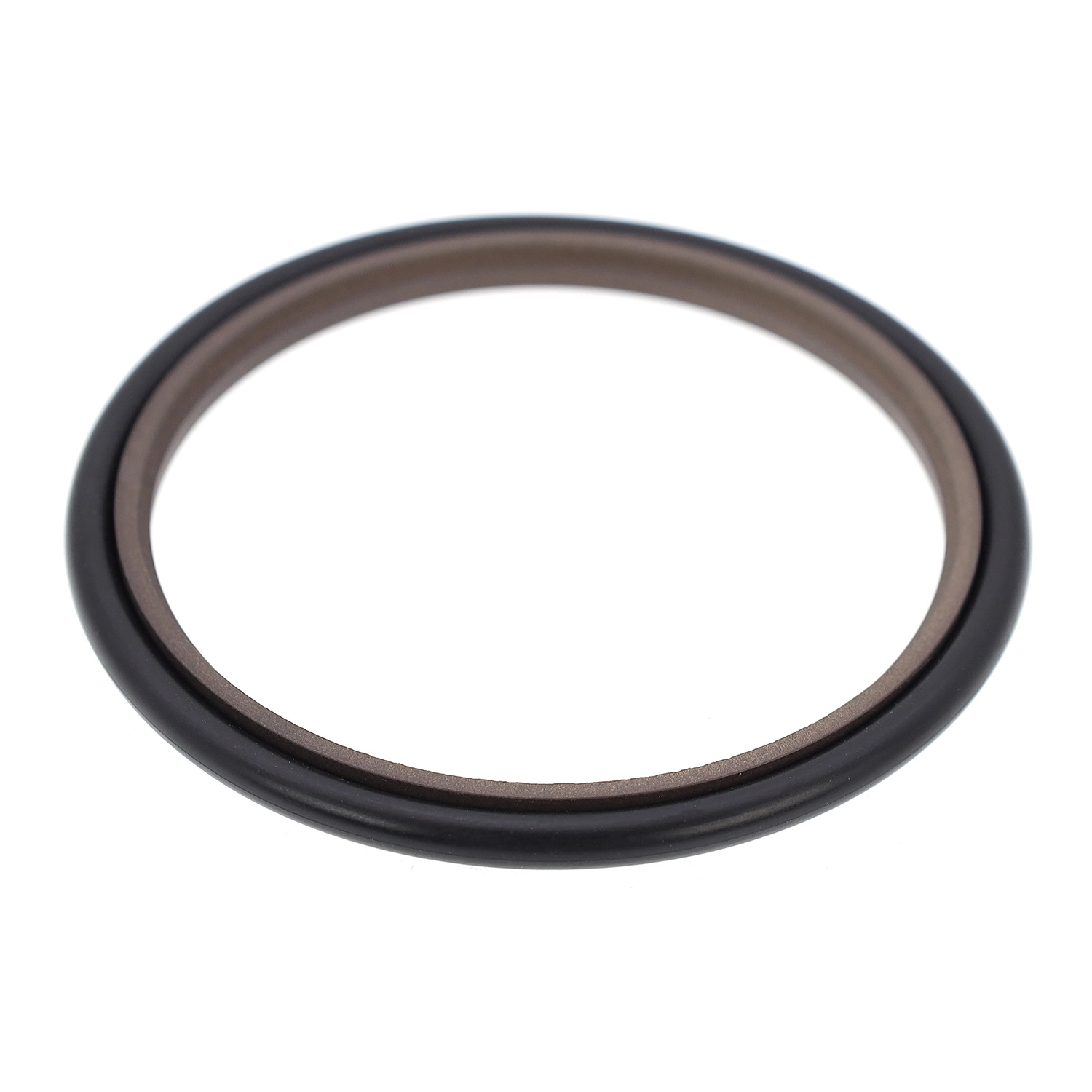

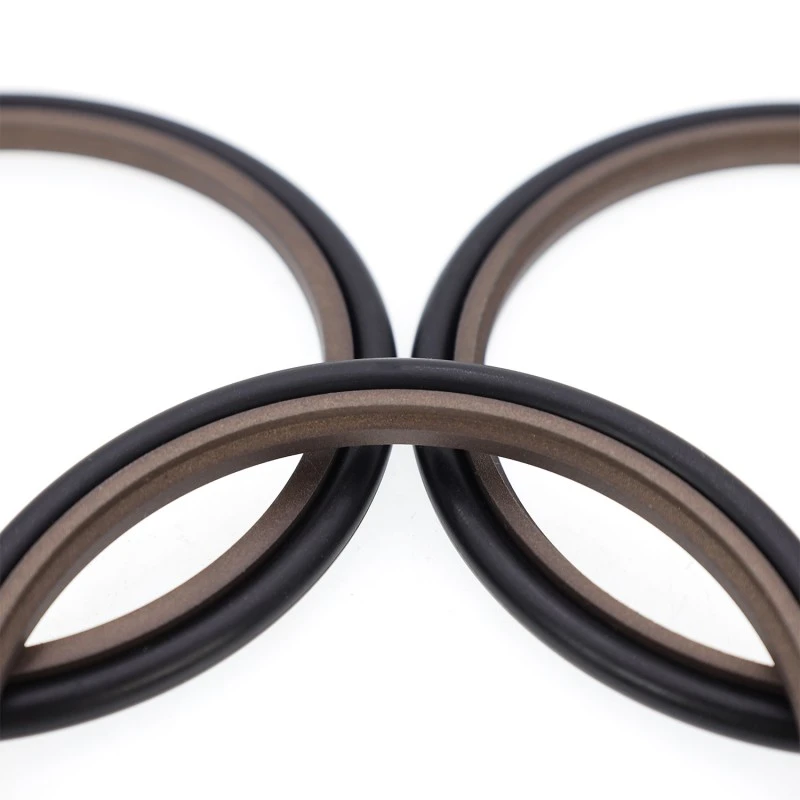

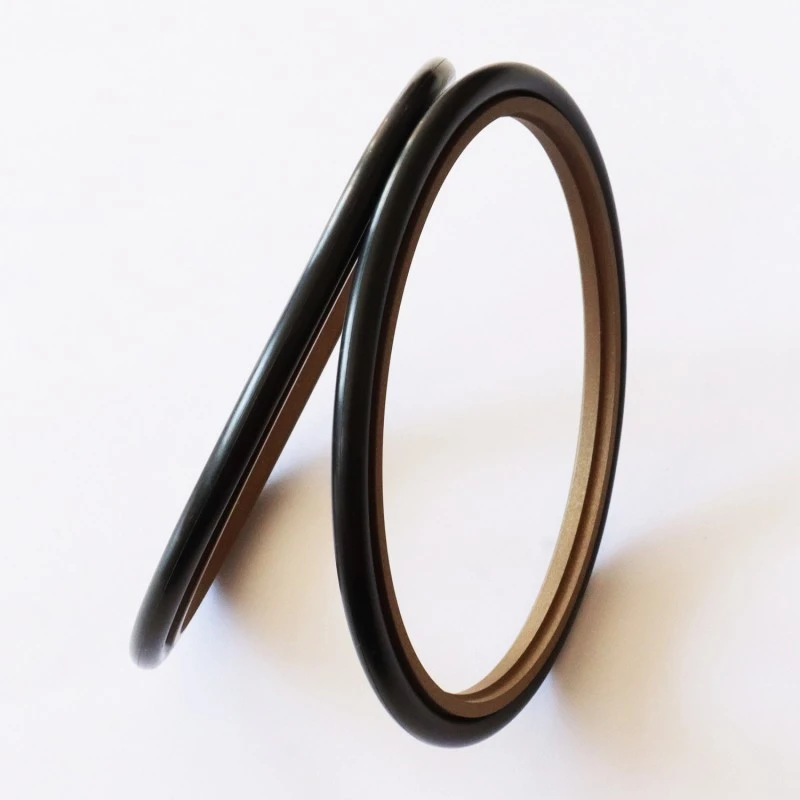

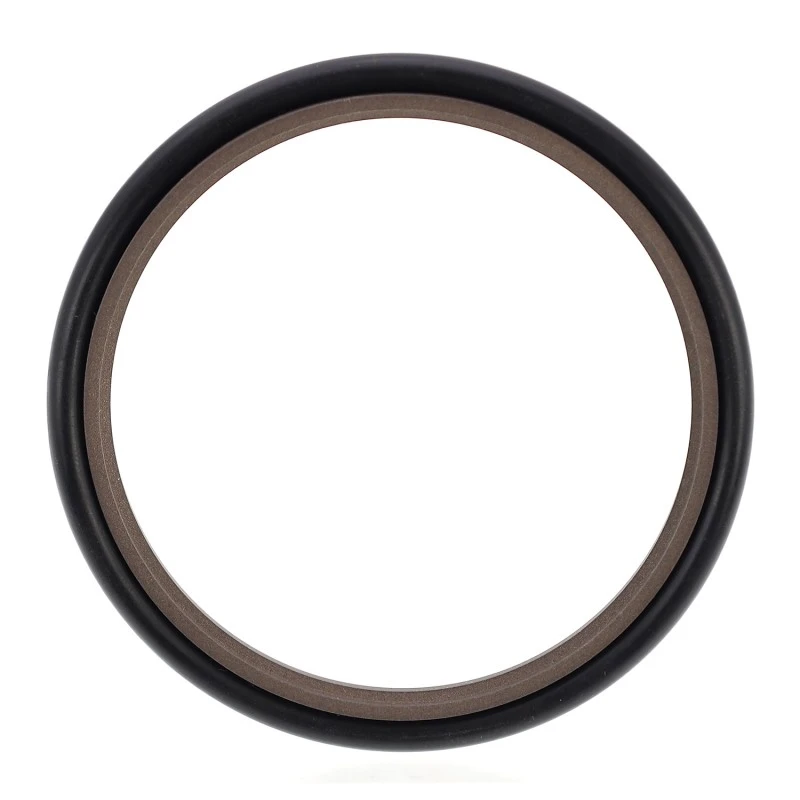

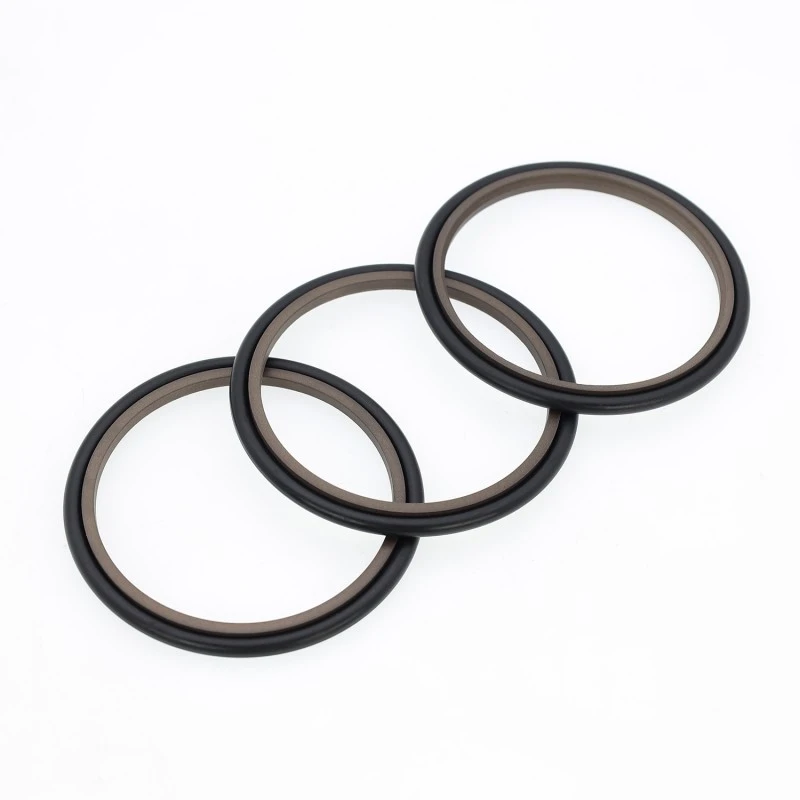

Le Step Seal se compose d'une bague d'étanchéité étagée remplie de PTFE et d'un joint torique, adaptés à l'étanchéité sous pression unidirectionnelle dans les applications hydrauliques alternatives. Le joint torique fournit une force radiale et compense l'usure de la bague d'étanchéité. Il est généralement utilisé conjointement avec un anneau de guidage. Pour les diamètres de tige inférieurs à 30 mm, une conception à rainure fendue (ouverte) doit être utilisée.
Caractéristiques:
1. Faible frottement, faible résistance au démarrage, mouvement fluide, frottement dynamique et statique égal et aucun fluage ;
2. Stabilité à haute pression sous pression et dans des conditions difficiles ;
3. Longue durée de vie, adaptée aux joints de lubrification sans huile ;
4. Convient pour sceller des supports à faible viscosité tels que l'eau ;
Conditions de fonctionnement applicables (les valeurs extrêmes ne doivent pas apparaître simultanément)
|
Pression Mpa |
Température ℃ |
Vitesse m/s |
Moyen |
|
≤60 |
-35~+100 (joint torique NBR correspondant) |
≤6 |
Huile hydraulique minérale, fluide ignifuge (HFA/HFB), eau, etc. |
|
-20~+200 (joint torique FKM correspondant) |
Sélection des matériaux
1. Matériaux de joint torique disponibles : caoutchouc nitrile-butadiène R01 (NBR), caoutchouc fluoré RO2 (FKM), etc.
2. Matériaux de bague d'étanchéité : PTFE2, PTFE3, PTFE4, PU, etc.
Exemple de commande
Modèle de commande : RC11-40x55.1x6.3-PTFE3-R01
Modèle de commande : RC11-B-40x55.1x6.3-PTFE3-RO2 Modèle : Diamètre de la tige x Diamètre de la rainure x Largeur de la rainure PTFE3 (PTFE modifié) Code matériau : R01, R02 - Code matériau du joint torique
